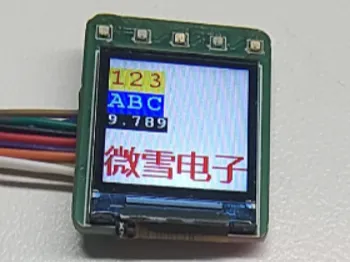

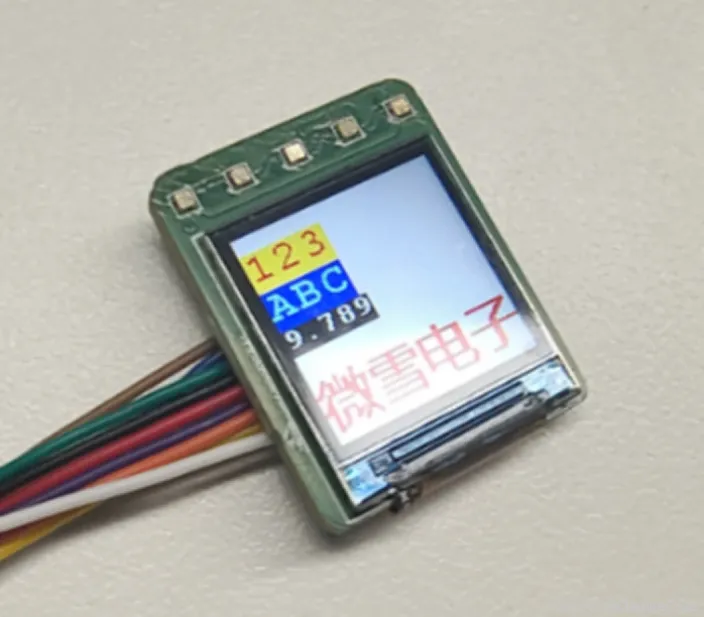

0.85寸OLED屏幕连接测试

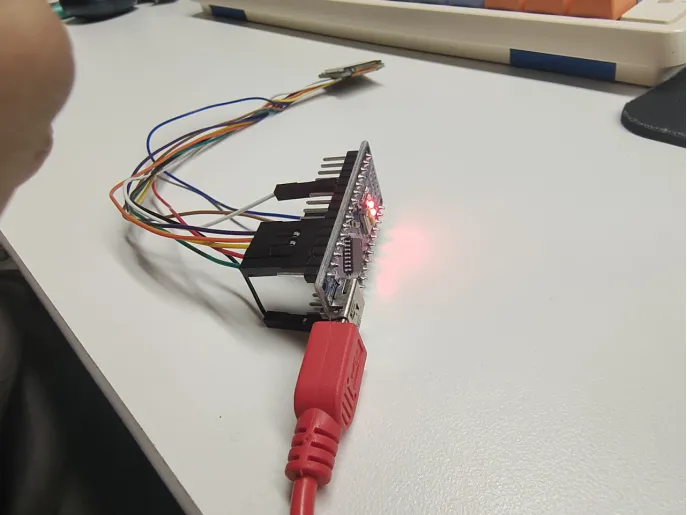

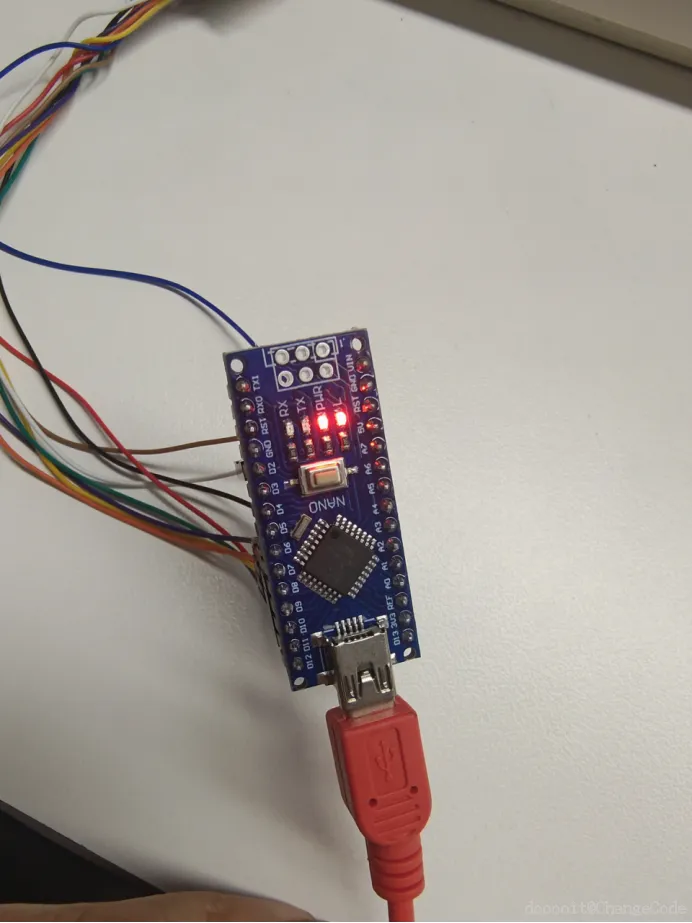

该屏幕需要使用Arduino NANO开发板，将工作电压跳转到3V3。请保证供电电压与逻辑电压一致，否则会导致无法正常工作

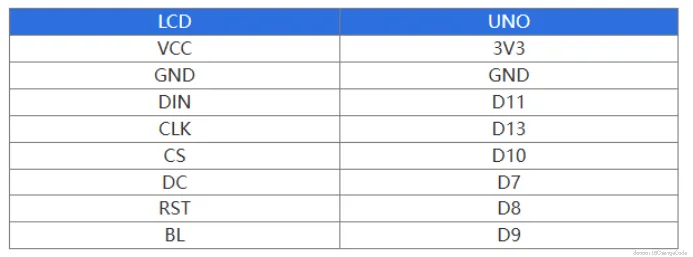

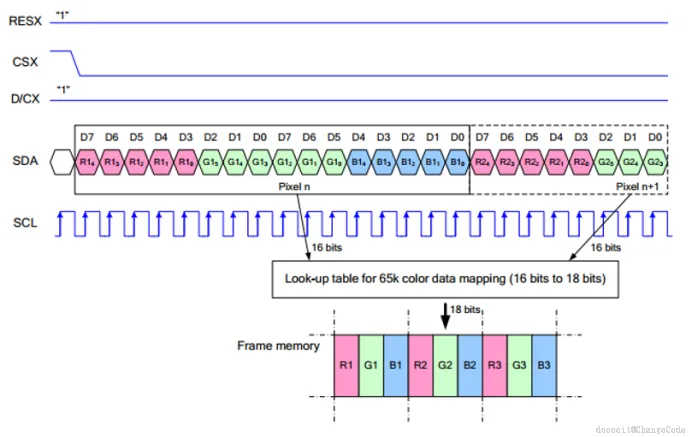

RESX为复位，模块上电时拉低，通常情况下置1；

CSX为从机片选， 仅当CS为低电平时，芯片才会被使能。

D/CX为芯片的数据/命令控制引脚，当DC = 0时写命令，当DC = 1时写数据

SDA为传输的数据，即RGB数据；

SCL为SPI通信时钟。

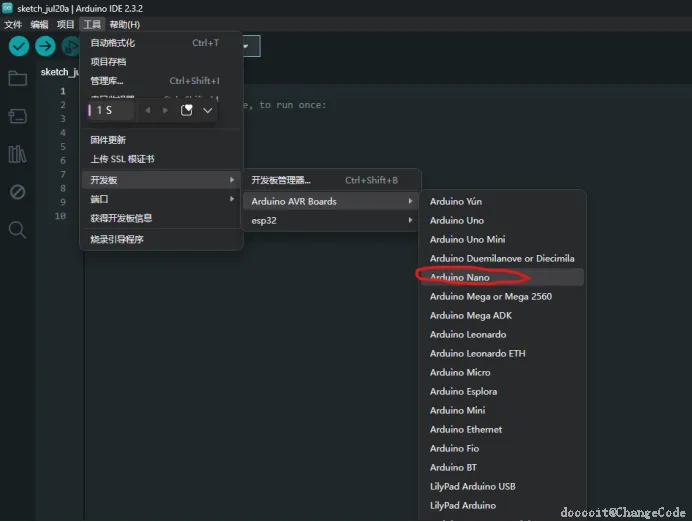

打开程序，选择开发板型号Arduino NANO

不勾选会导致上传失败

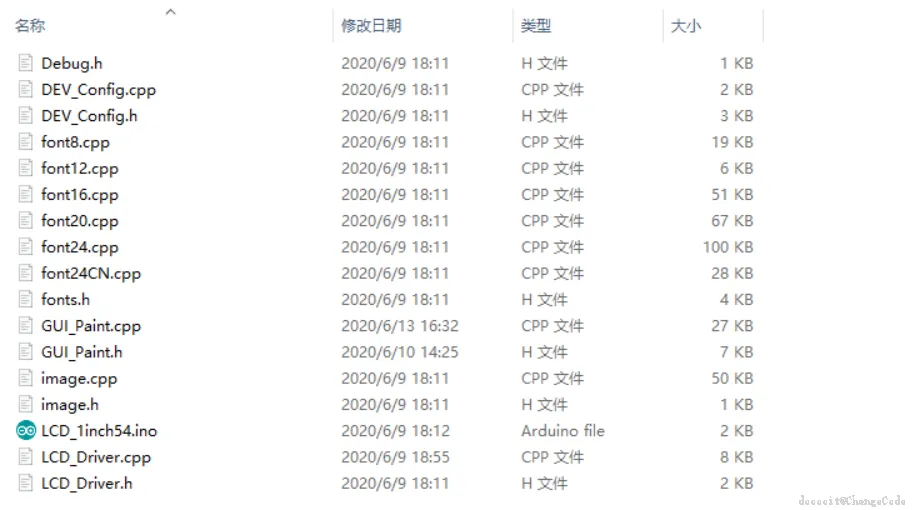

下载后的文件目录如下图

其中：

LCD_1inch5.ino：使用Arduino IDE打开即可；

LCD_Driver.cpp(.h):是液晶屏的驱动程序；

DEV_Config.cpp(.h):是硬件接口定义，里面封装了读写管脚电平，SPI传输数据，以及管脚初始化；

font8.cpp、font12.cpp、font16.cpp、font20.cpp、font24.cpp、font24CN.cpp、fonts.h：为不同大小字符的字模；

image.cpp(.h)：是图片数据，这个可以通过Img2Lcd(在开发资料中可下载)把任意的BMP图片转换成16位真彩色图片数组。

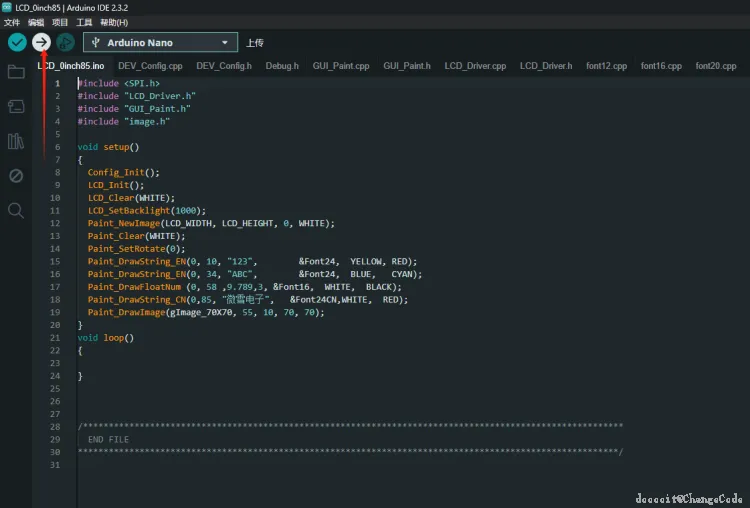

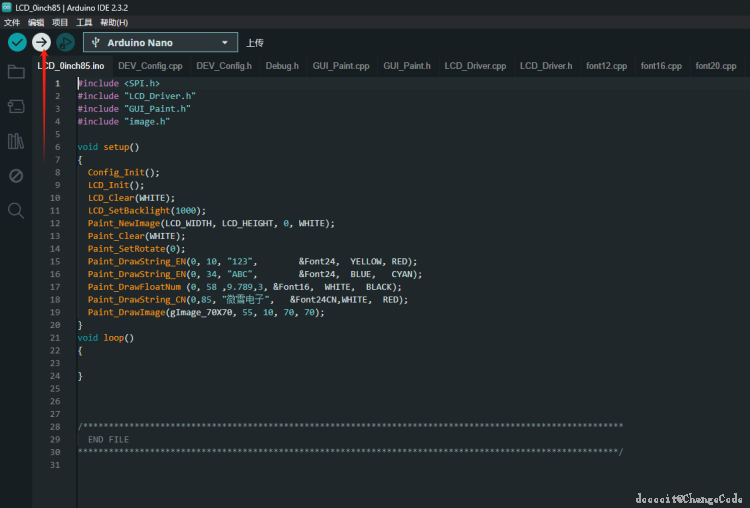

然后点击编译并下载即可
