3D打印1.5寸万向轮用于办公移动柜

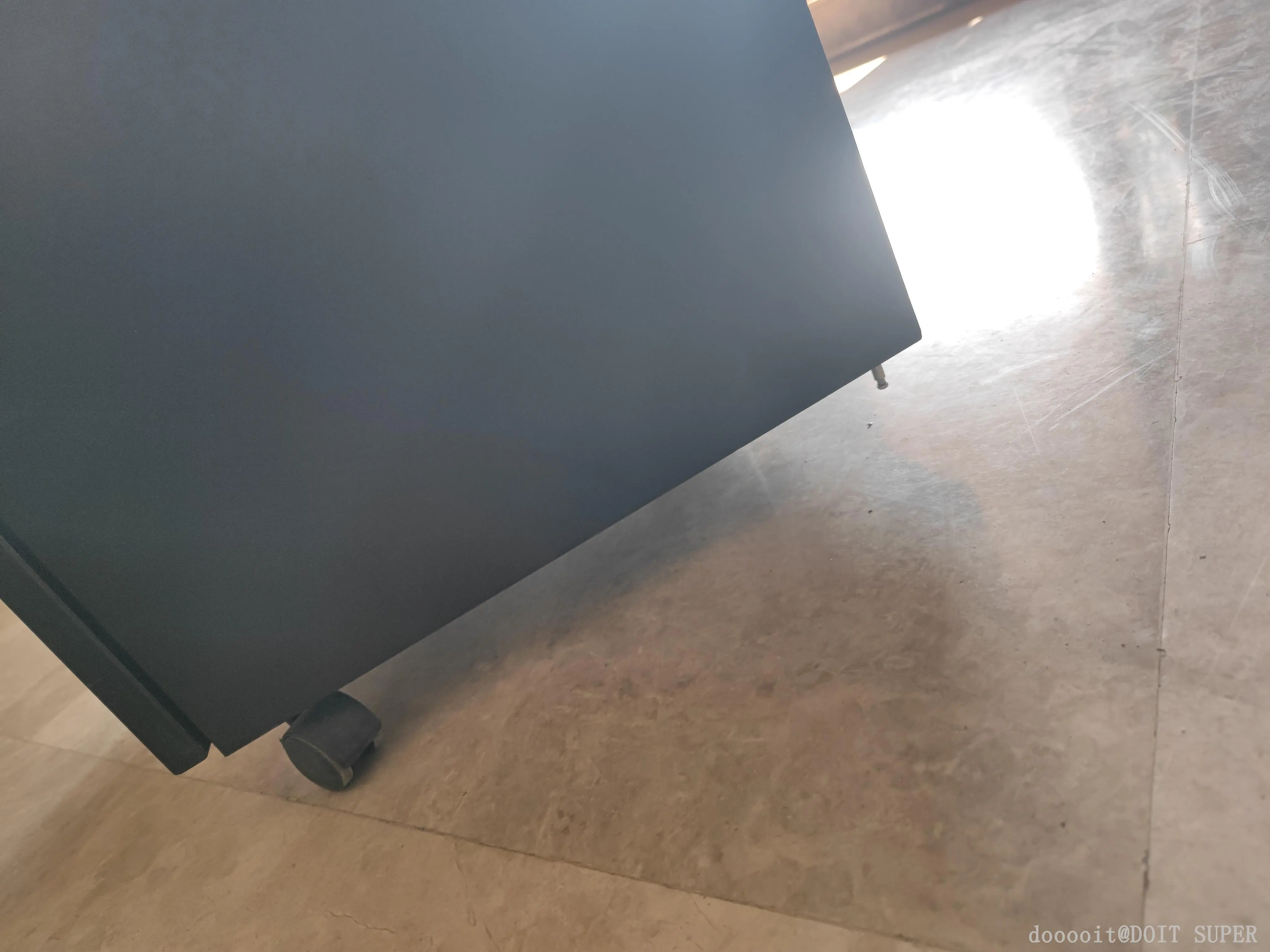

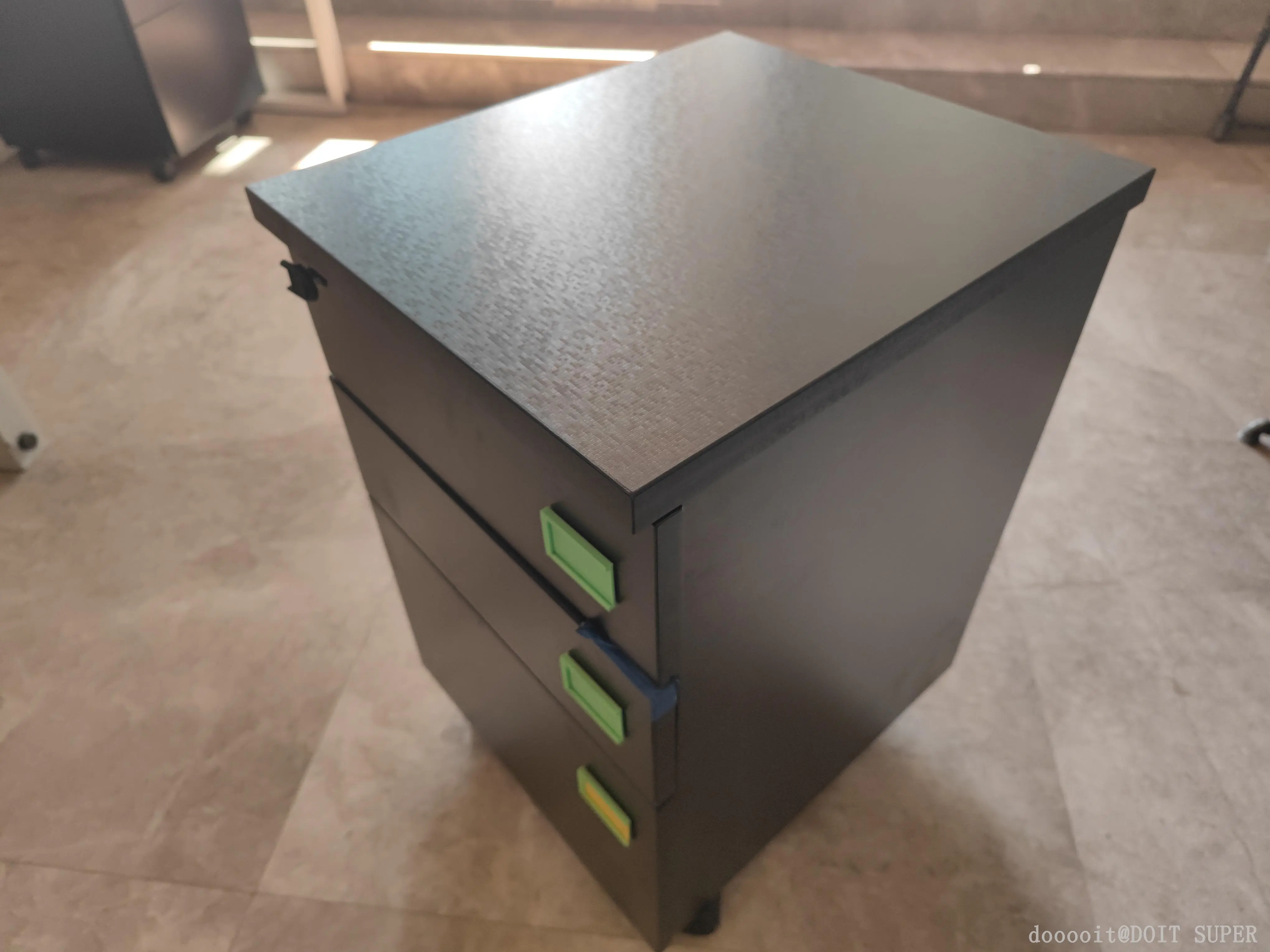

1.如图1、图2所示的办公柜子，其中一个轮子已经损坏导致无法方便地移动

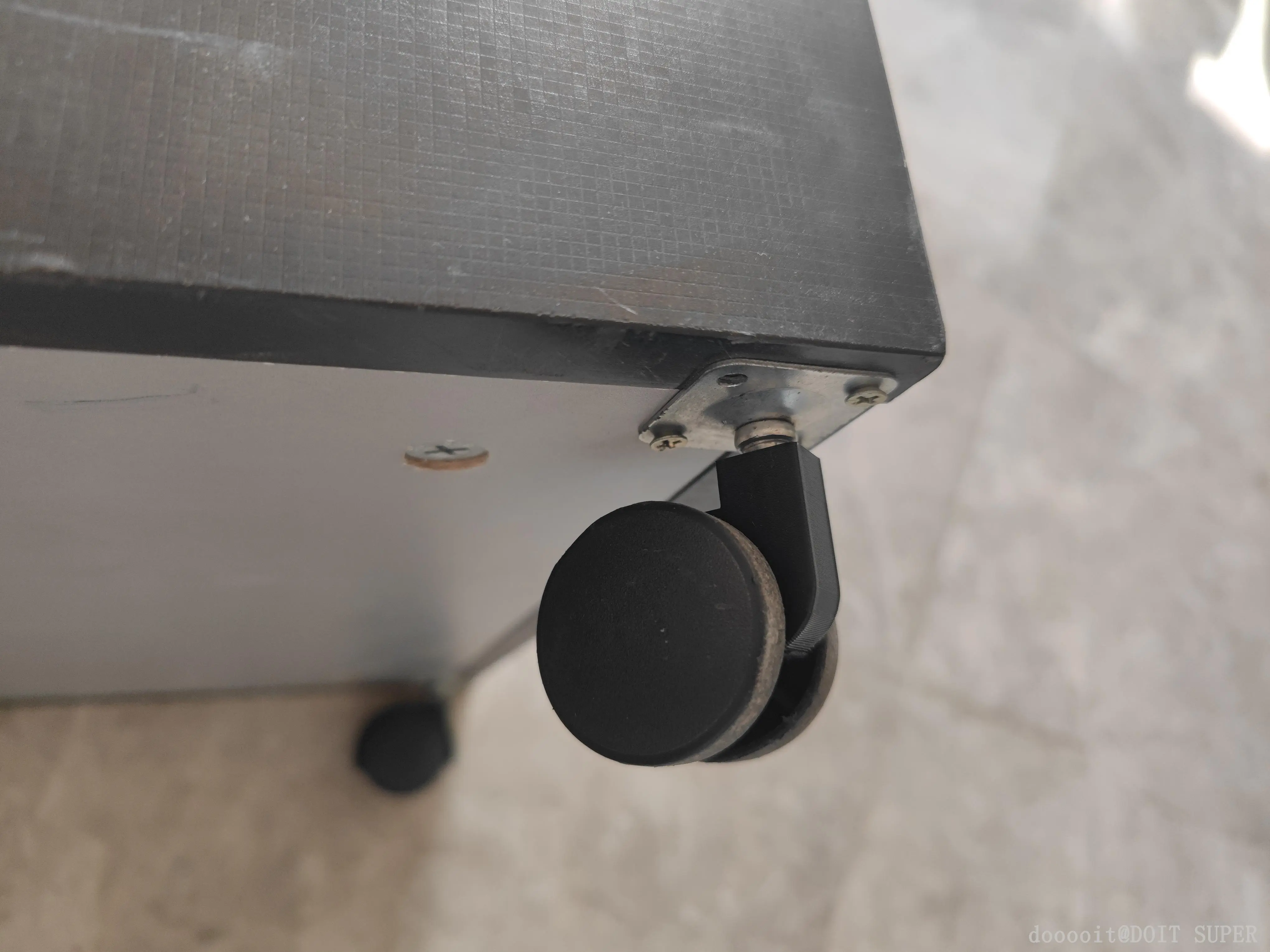

2.图5、6是具体损坏的部位

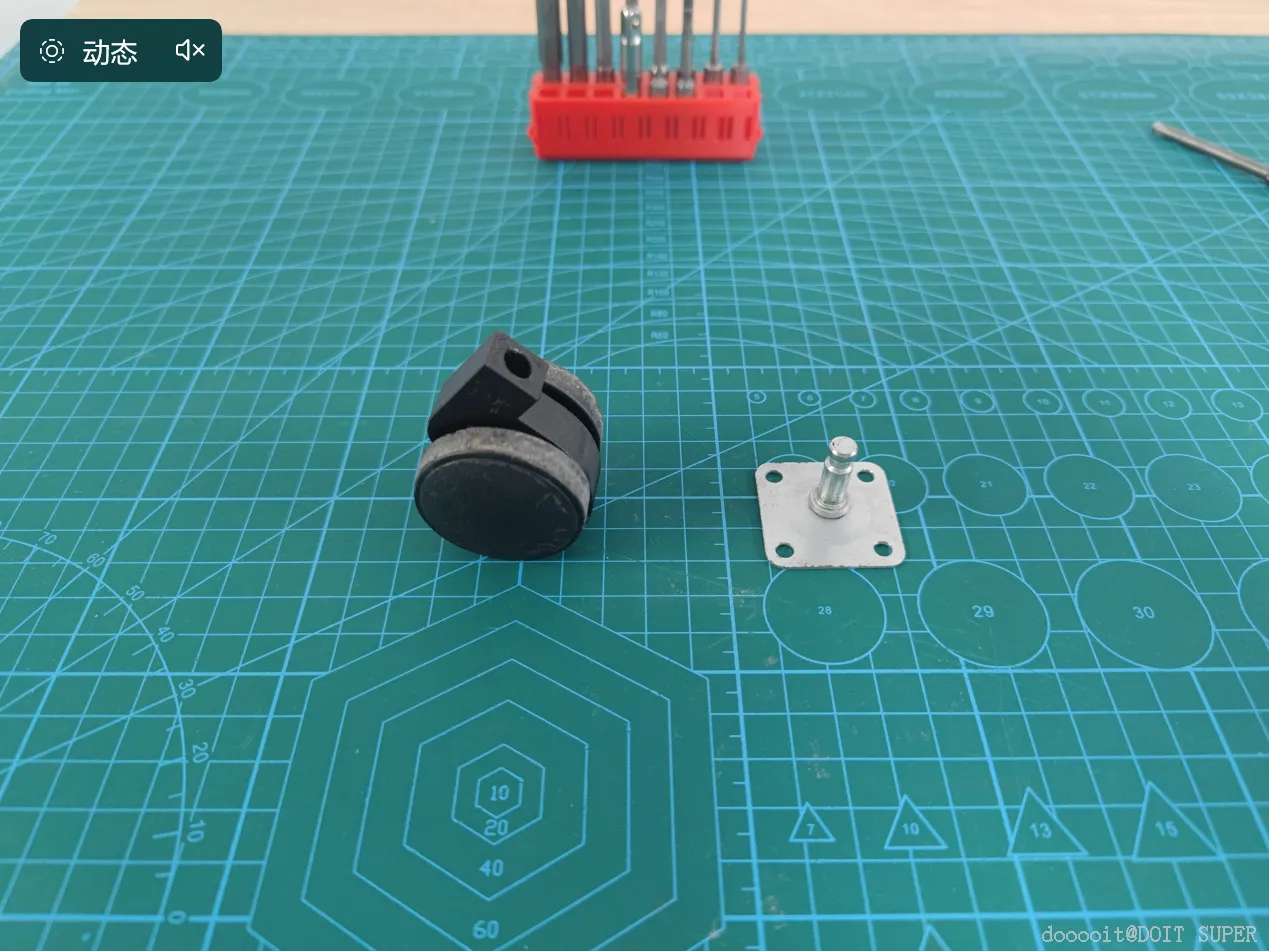

如图，因为原装的轮子本身是良好的，因此可以继续使用。同时需要拆解下支座部分，因为其已经损坏。

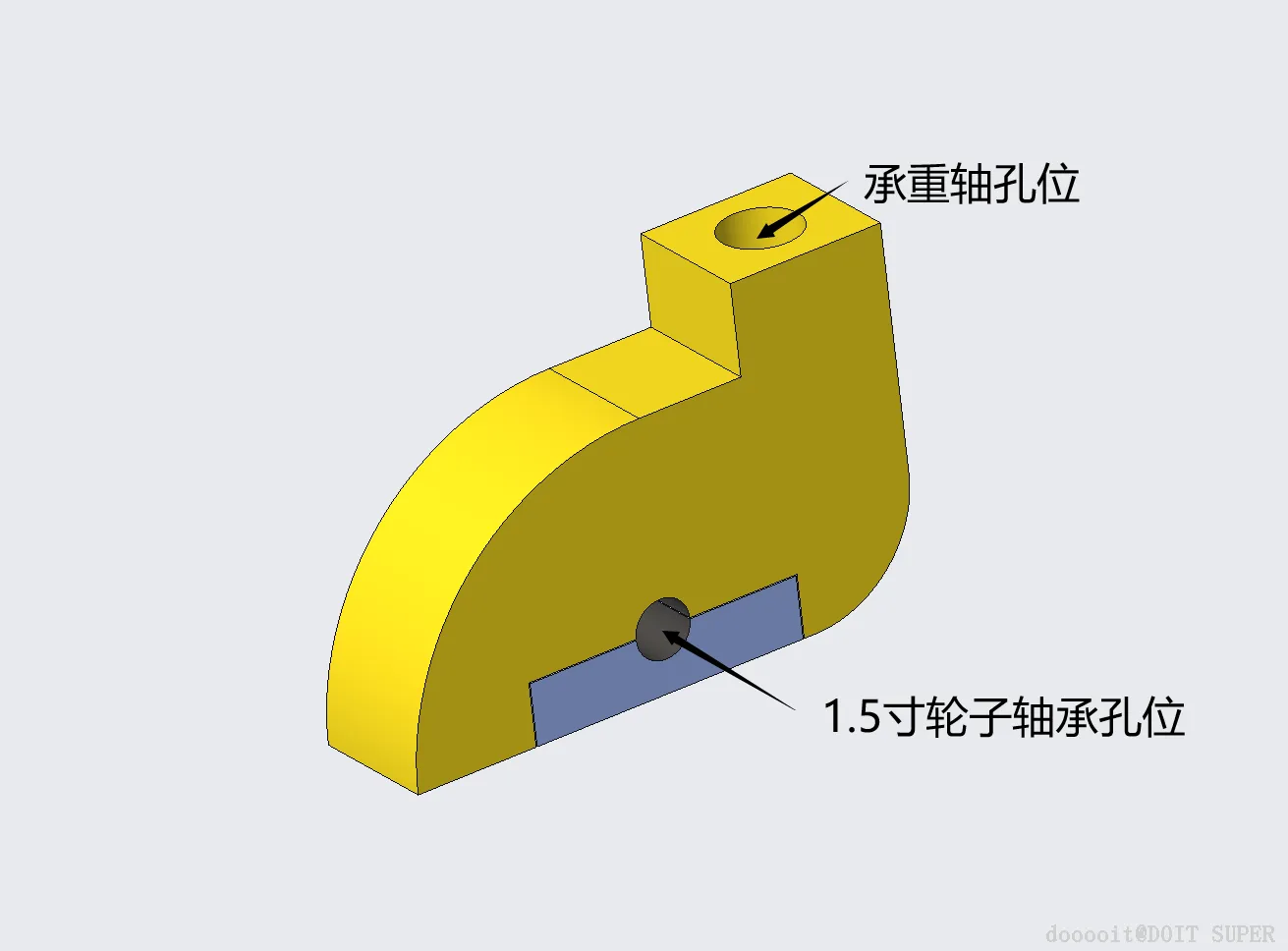

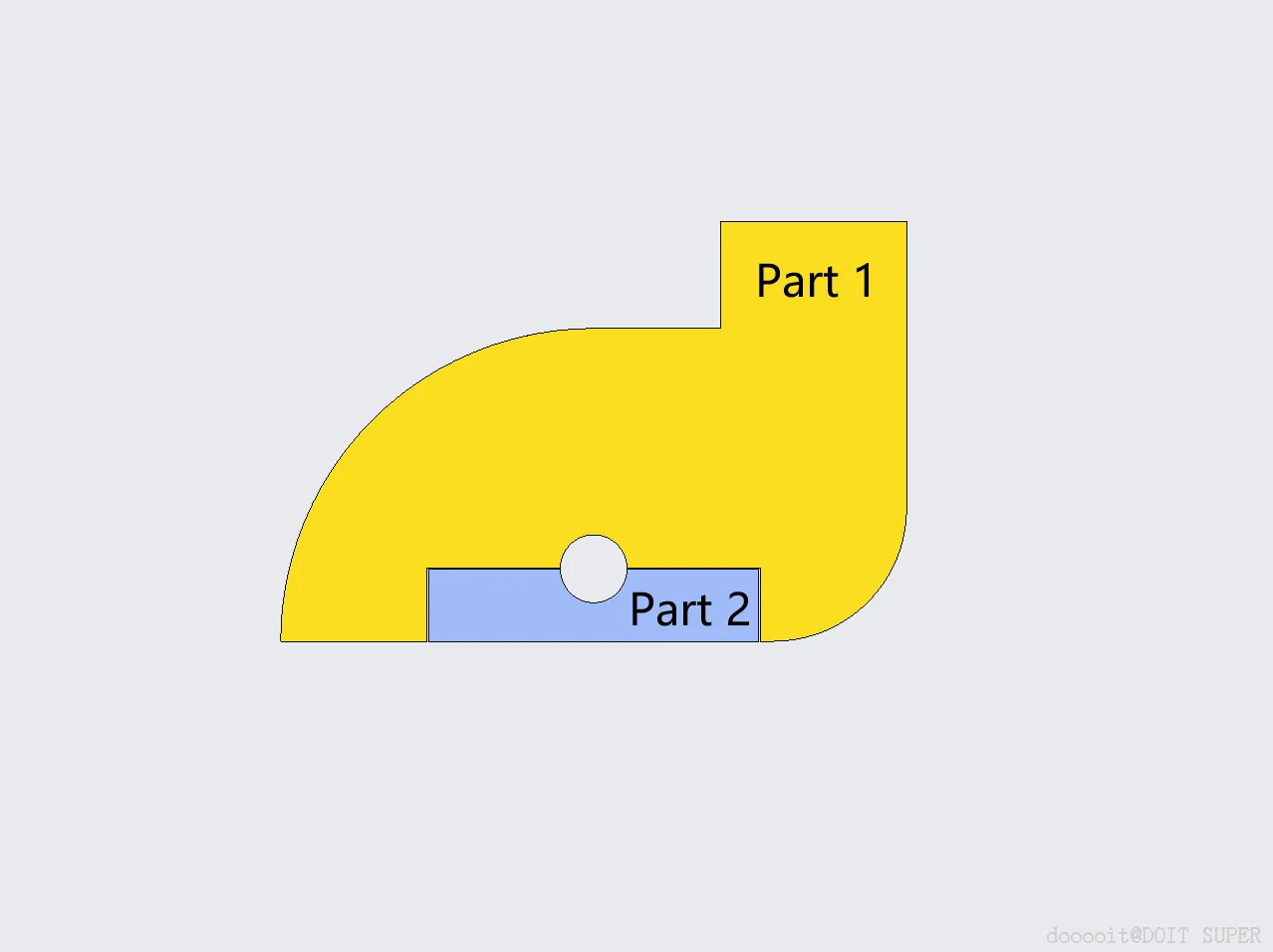

图1、2、3是经测试后的最终图纸，完美适配原装的1.5寸轮子。

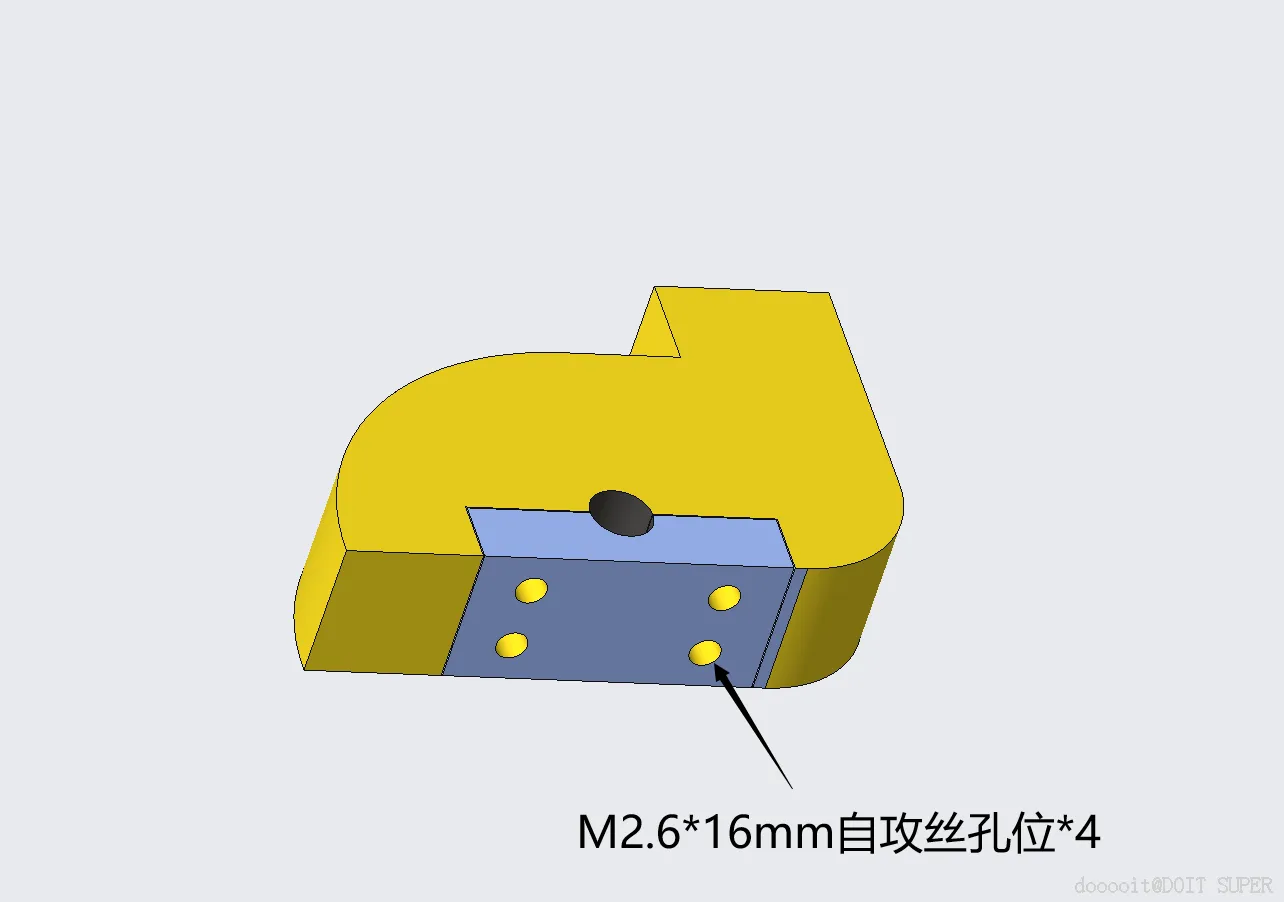

【图纸解说】.

1、承重轴孔位的直径为7.4mm

2、1.5寸轮子的轴的孔位是5mm

3、4颗自攻丝的孔位，直径是2.4mm。深度是18mm

若要下载使用本图纸，请仔细核对尺寸

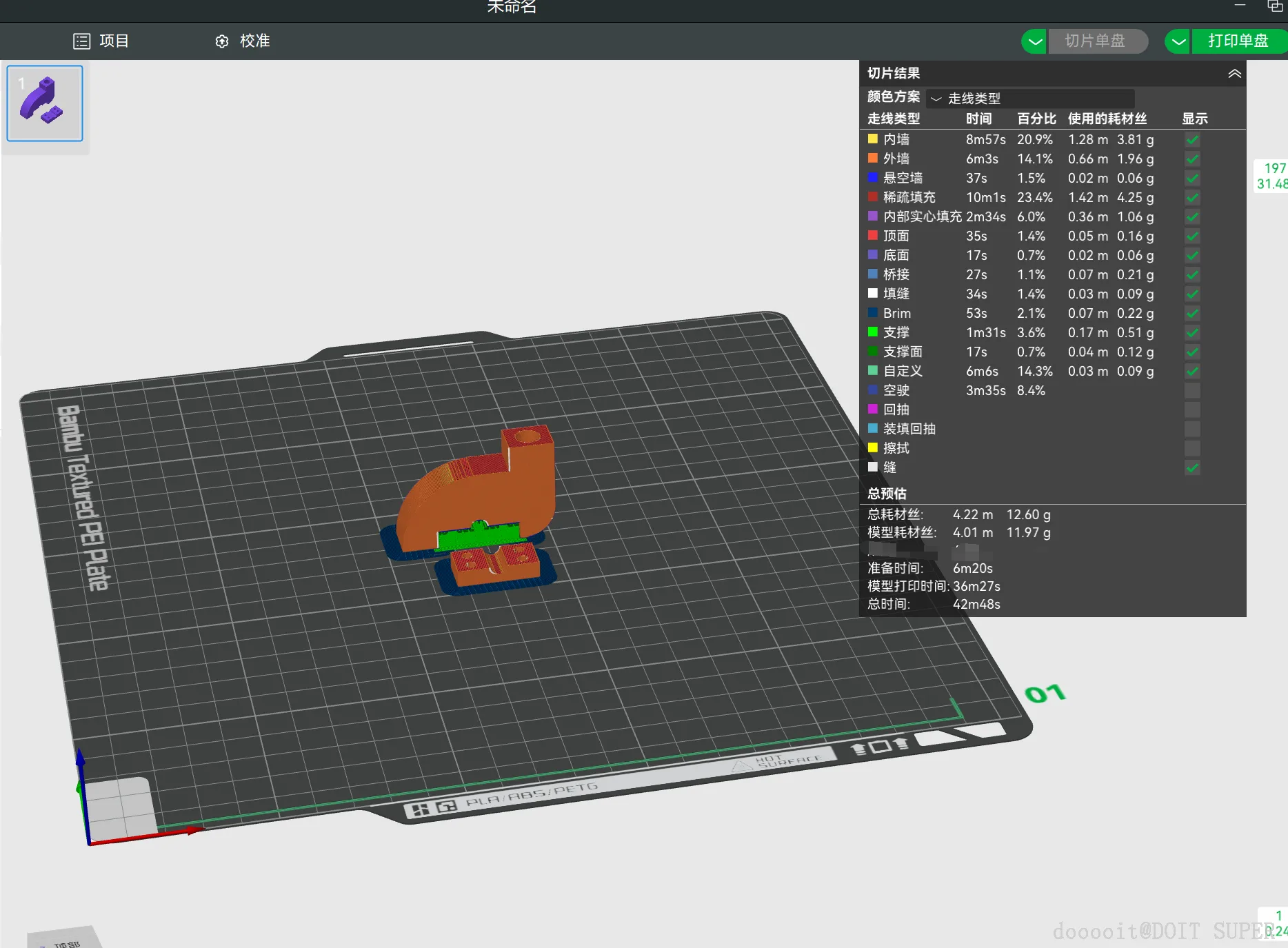

1、3D打印使用材质是petg

2、建议使用M2.6自攻丝

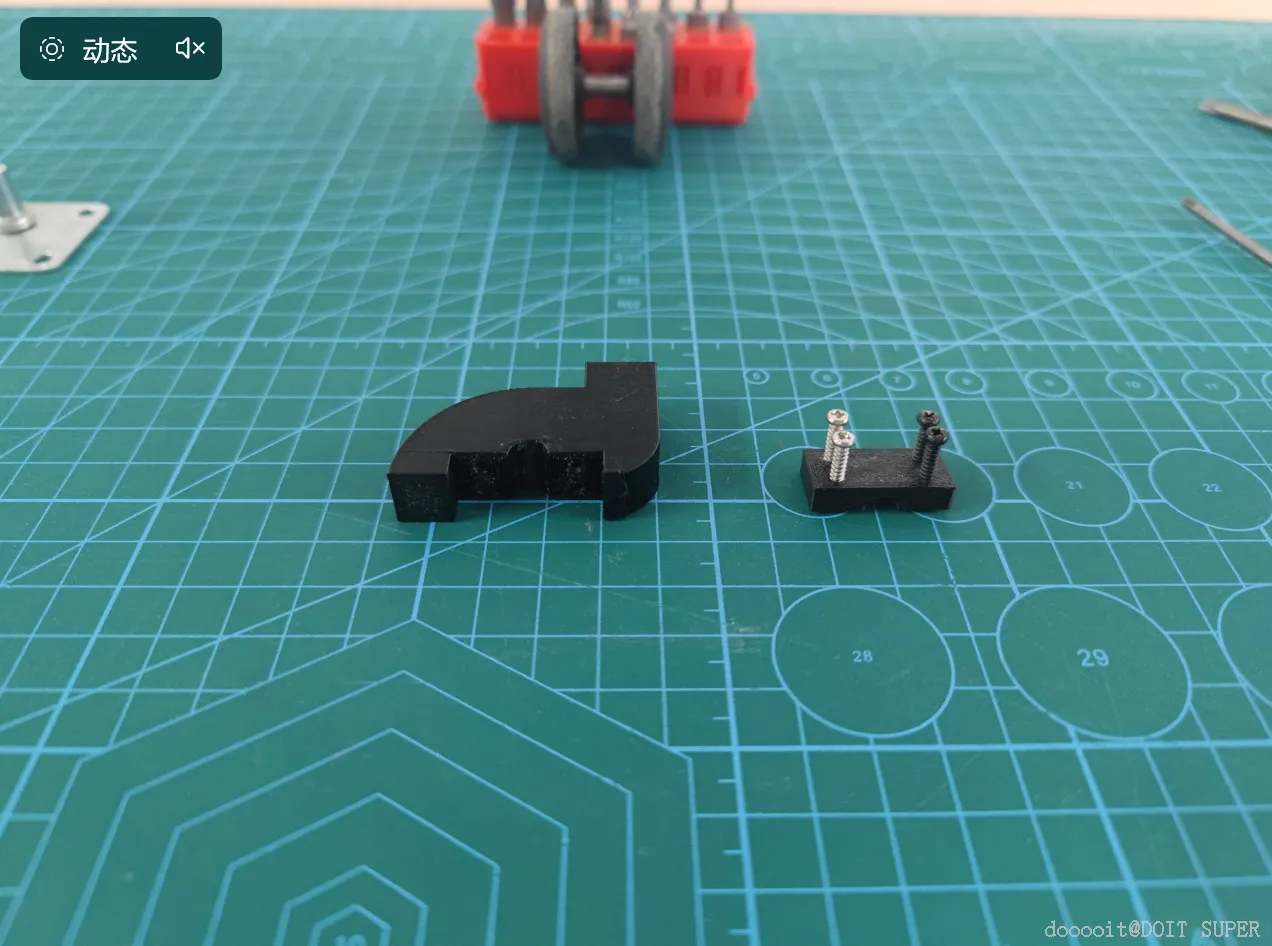

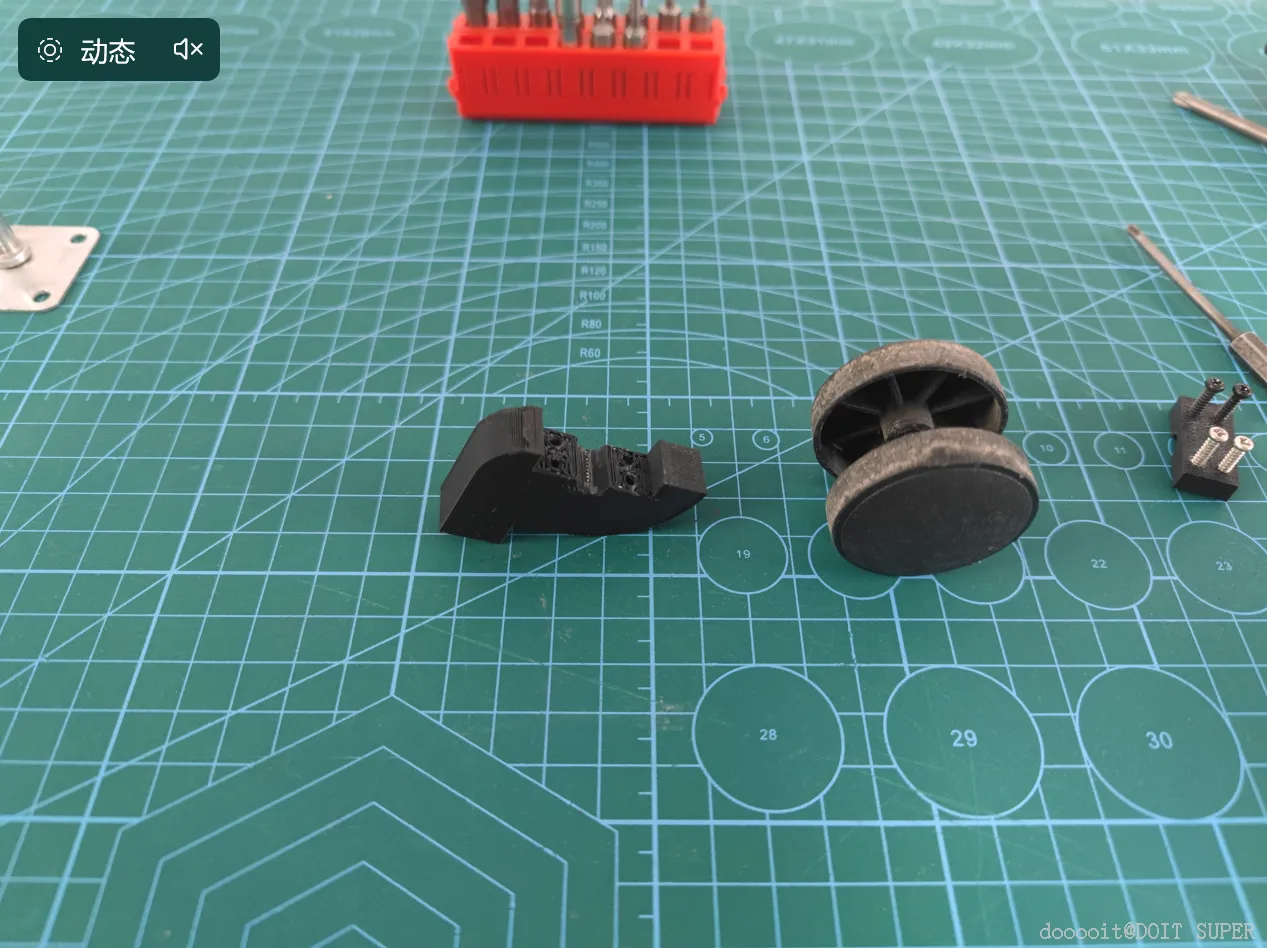

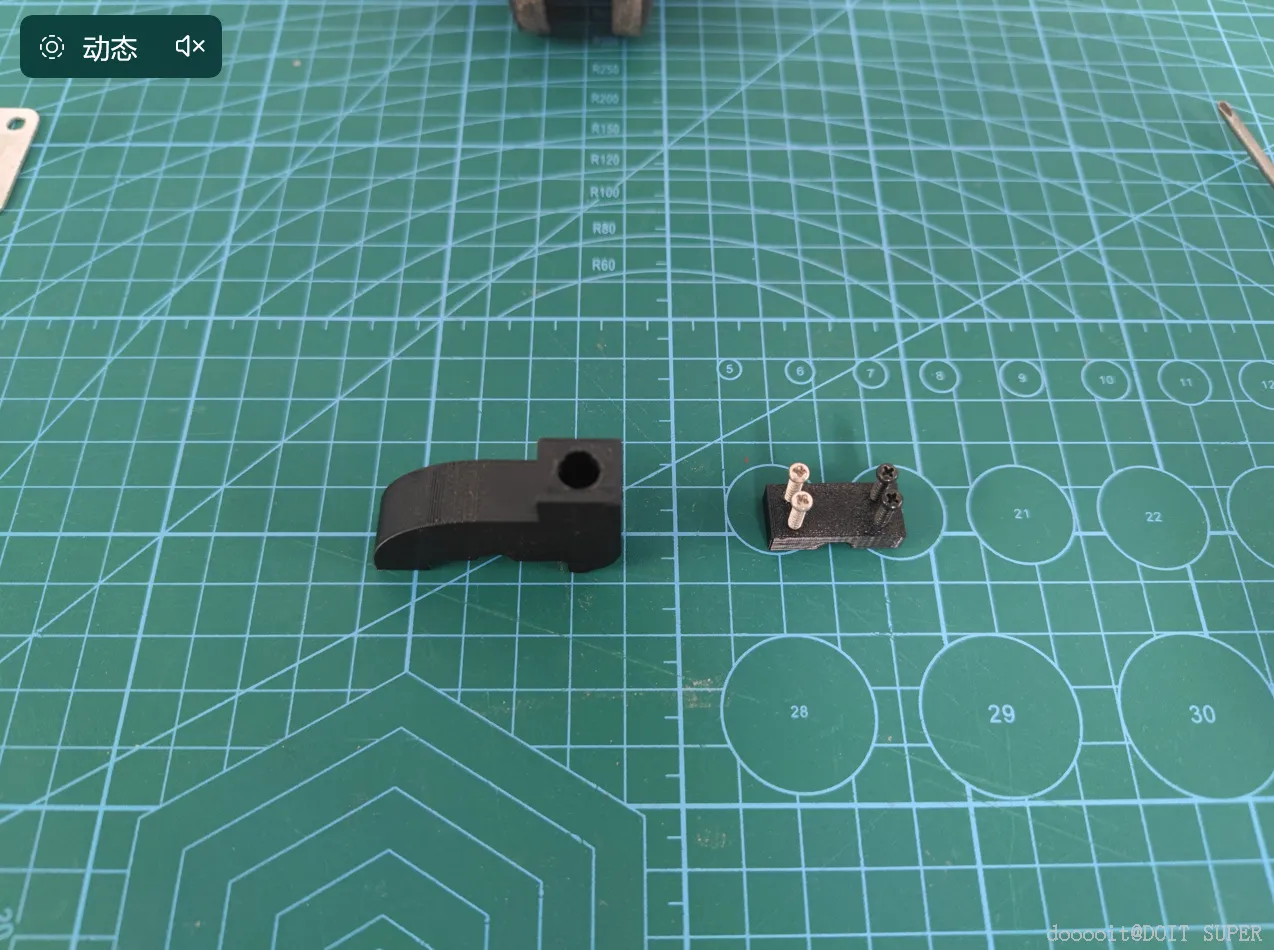

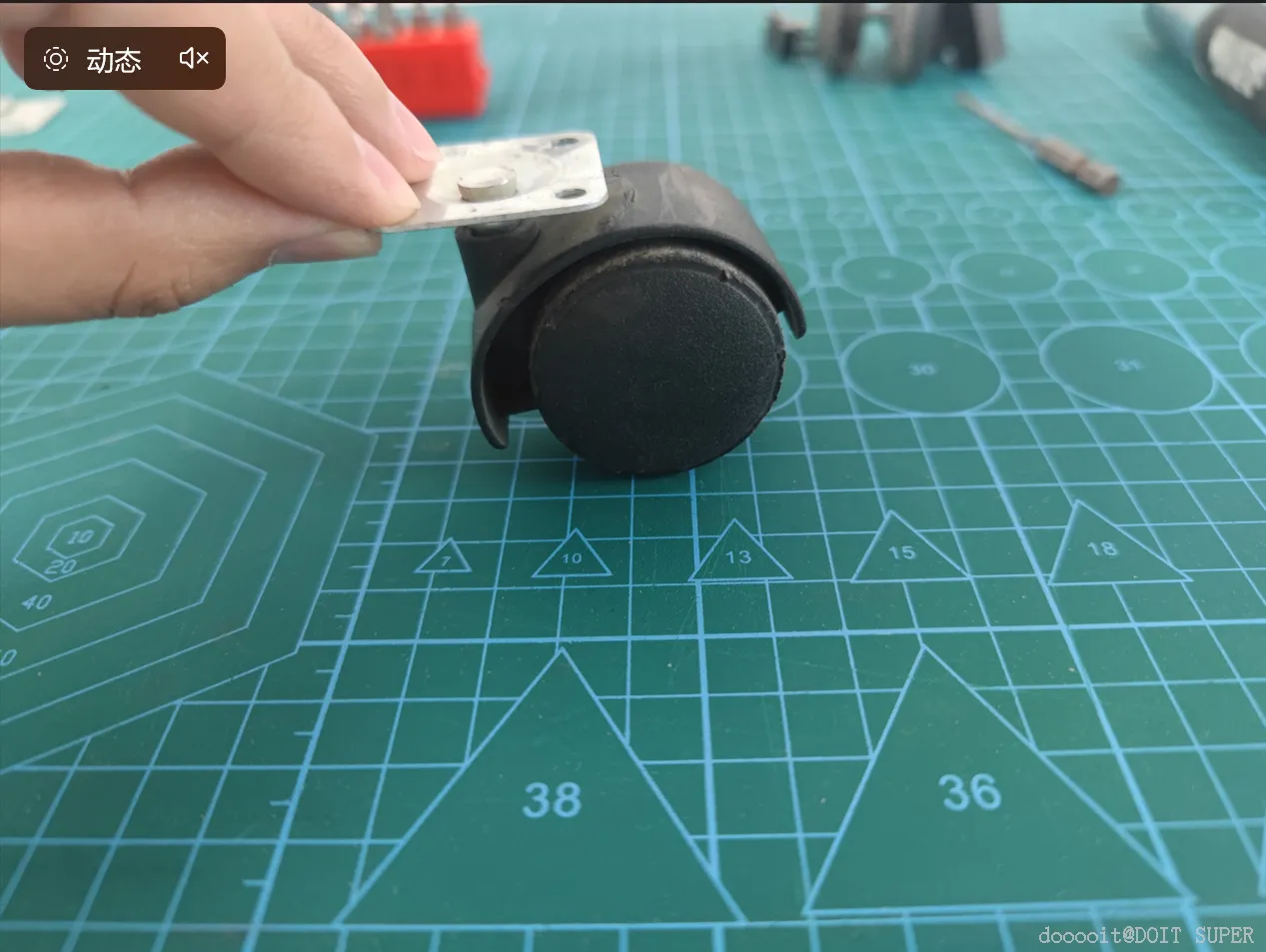

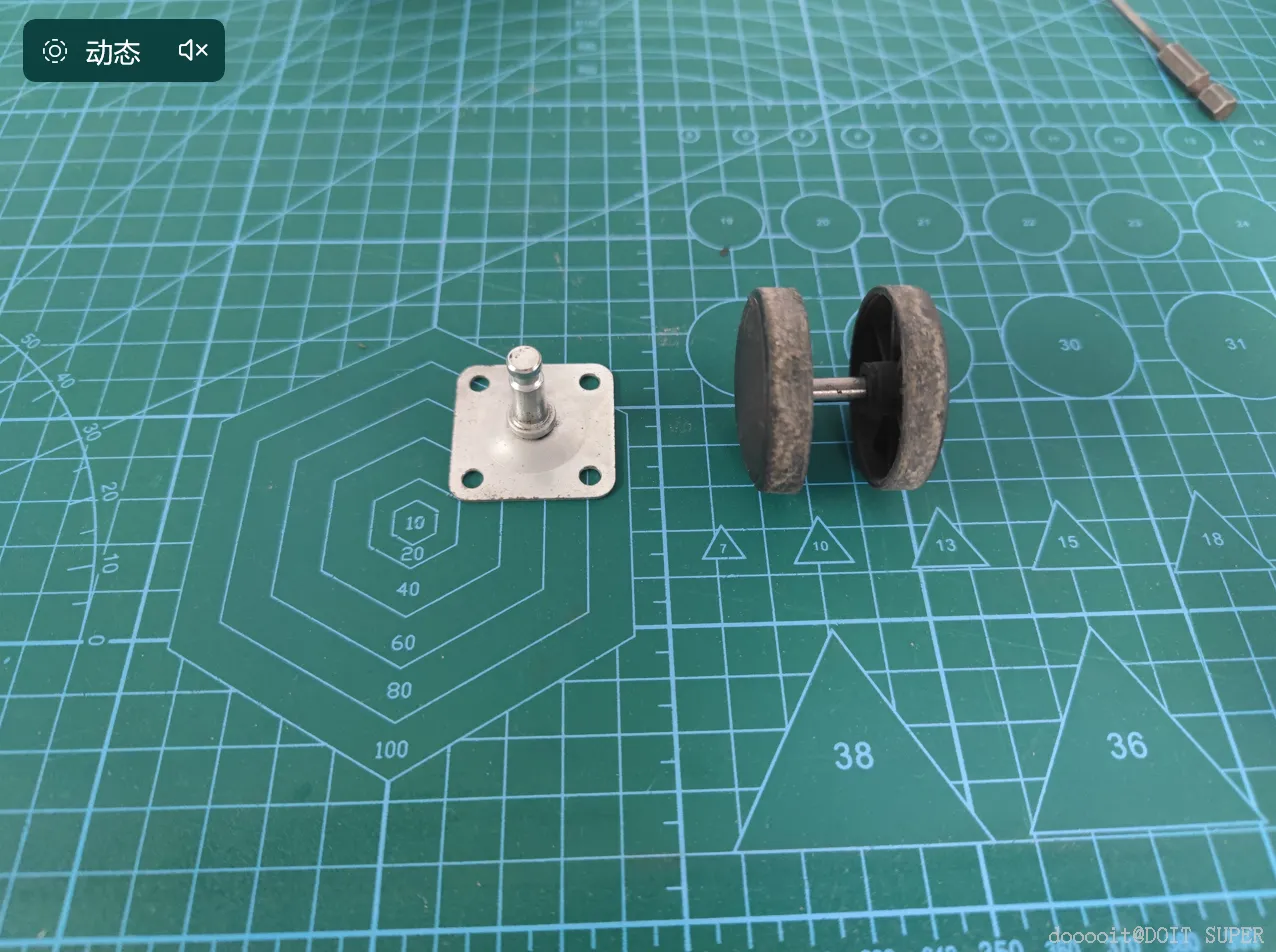

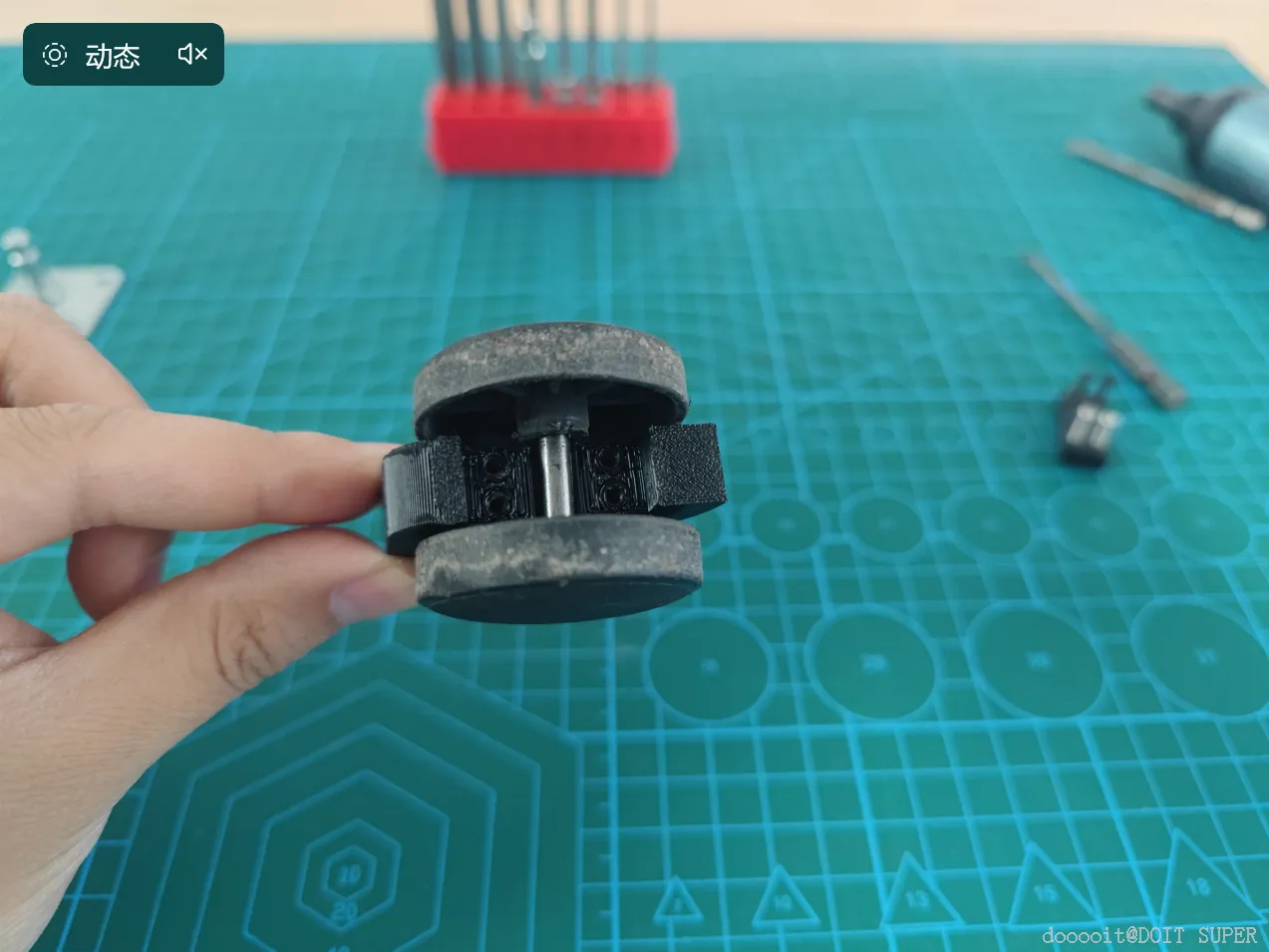

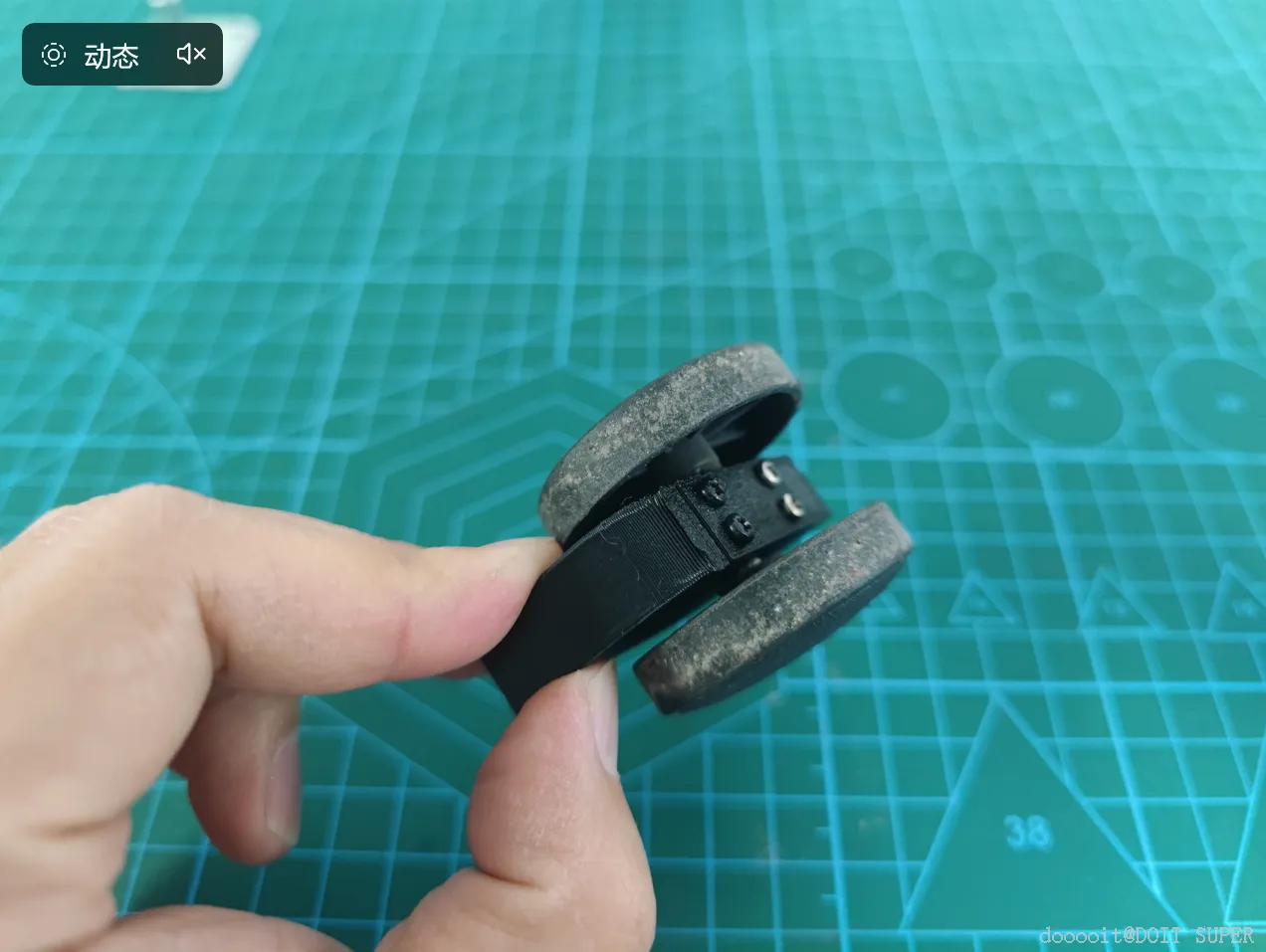

1、将打印好的底座、和拆下来的轮子、金属零件准备好

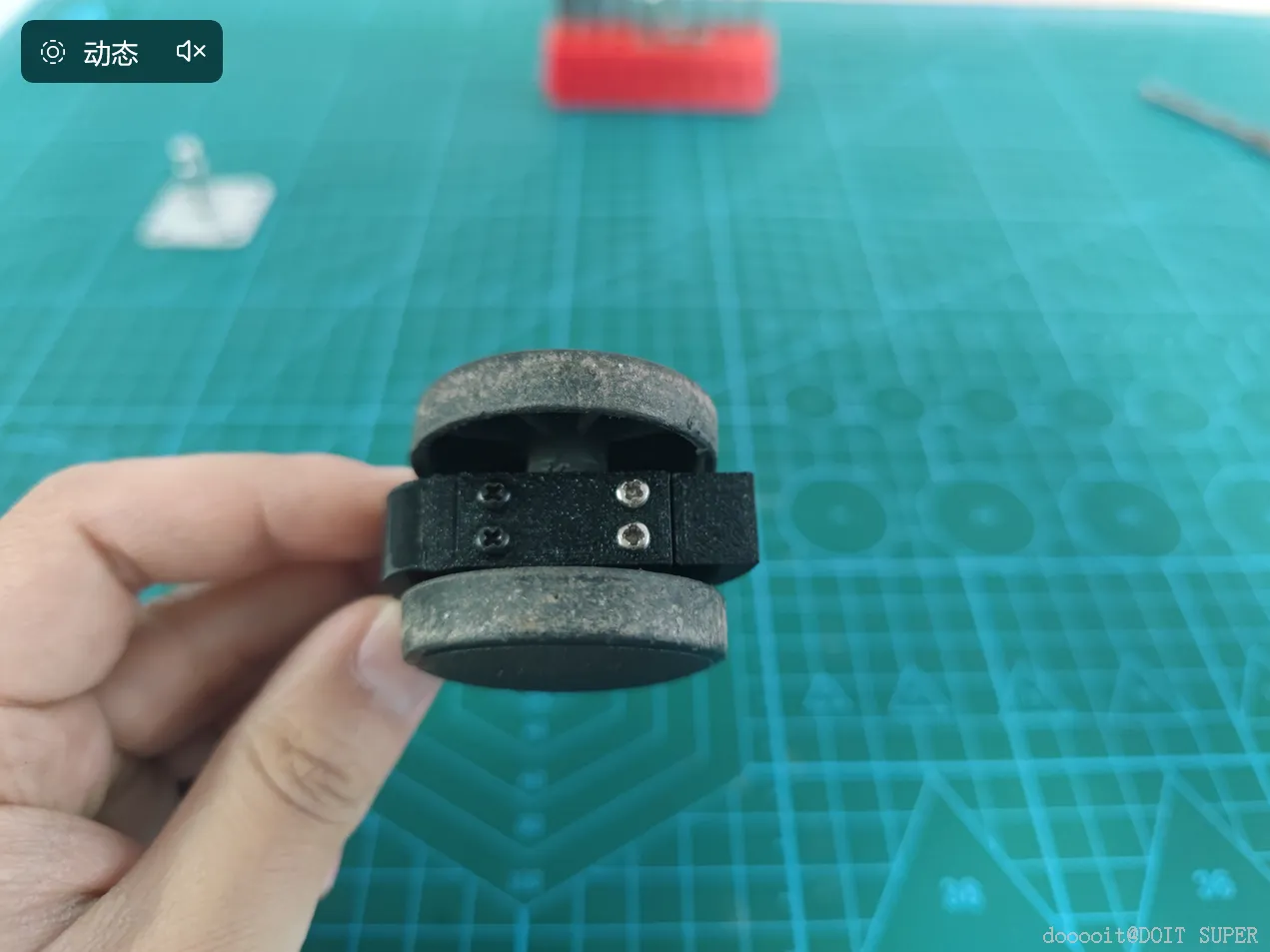

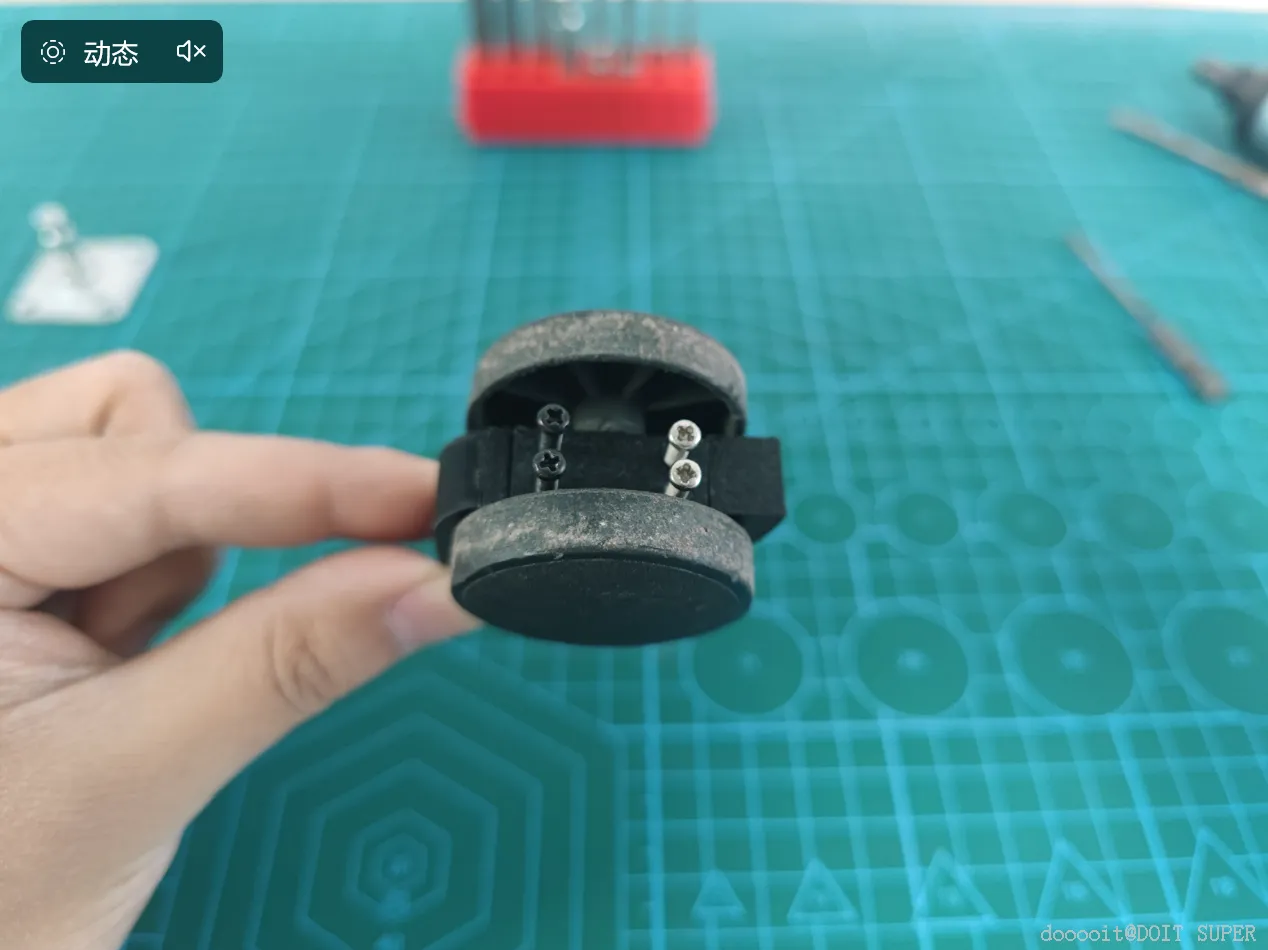

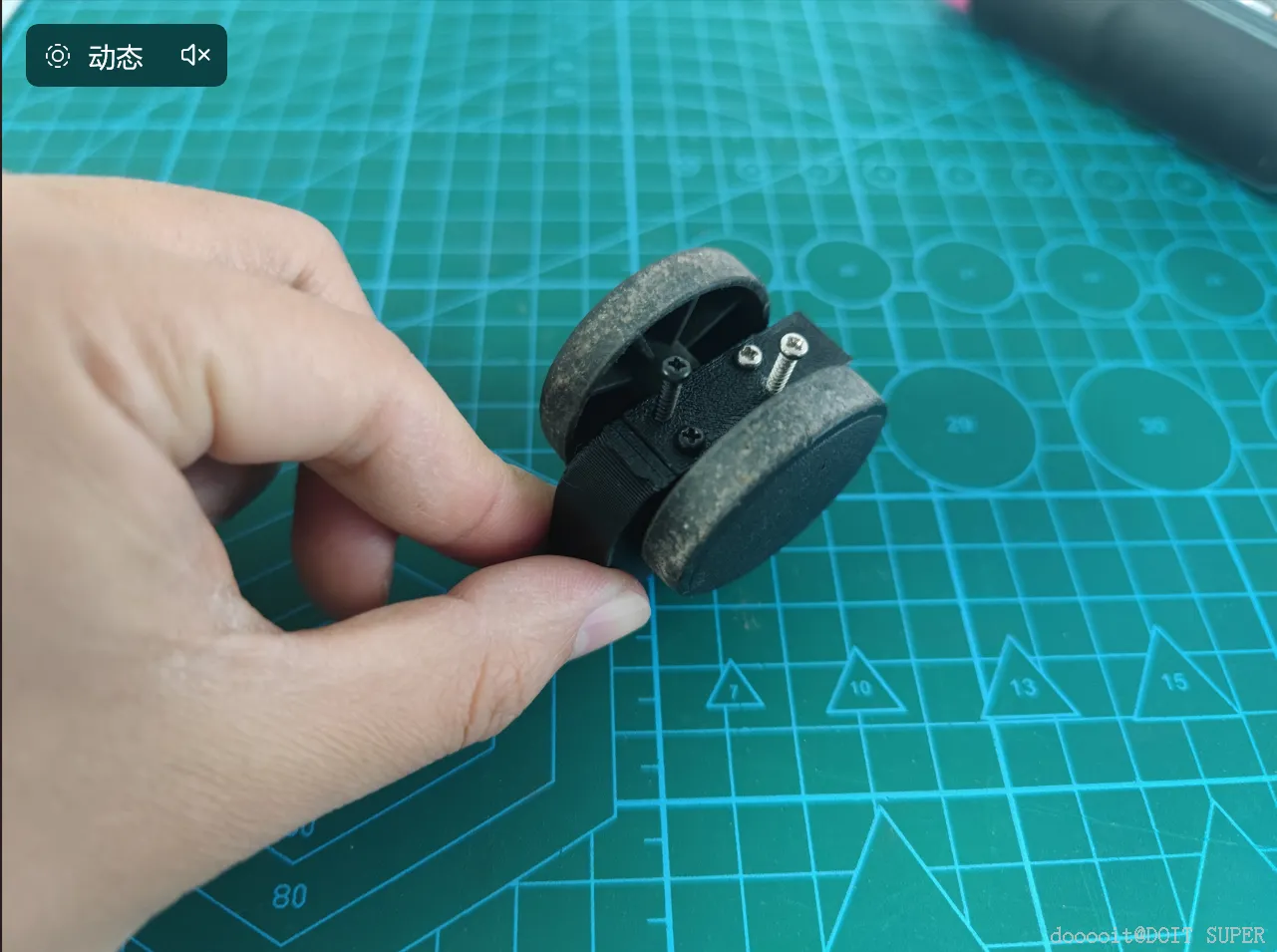

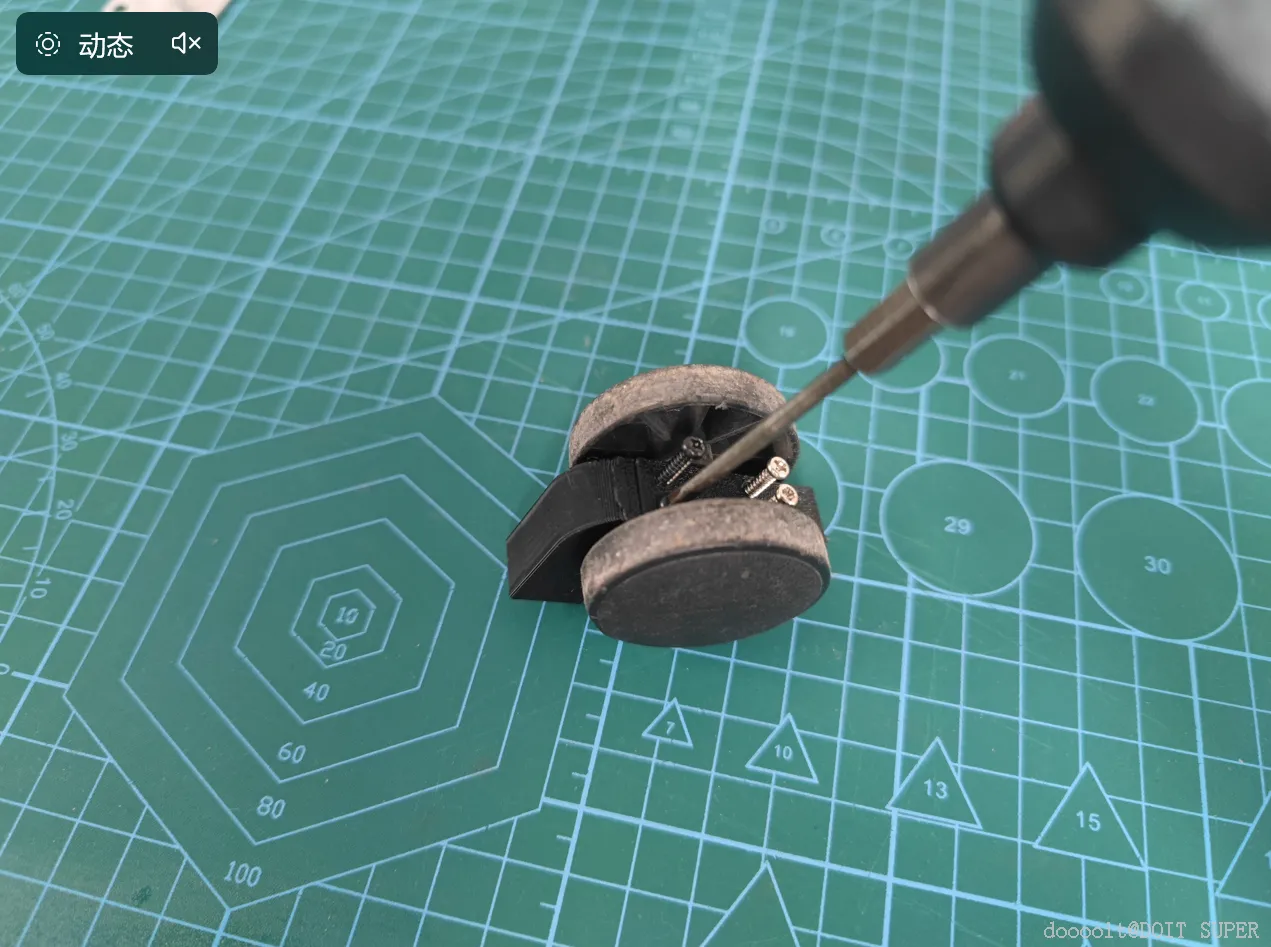

2、上紧自攻丝的时候，先拧紧对角的

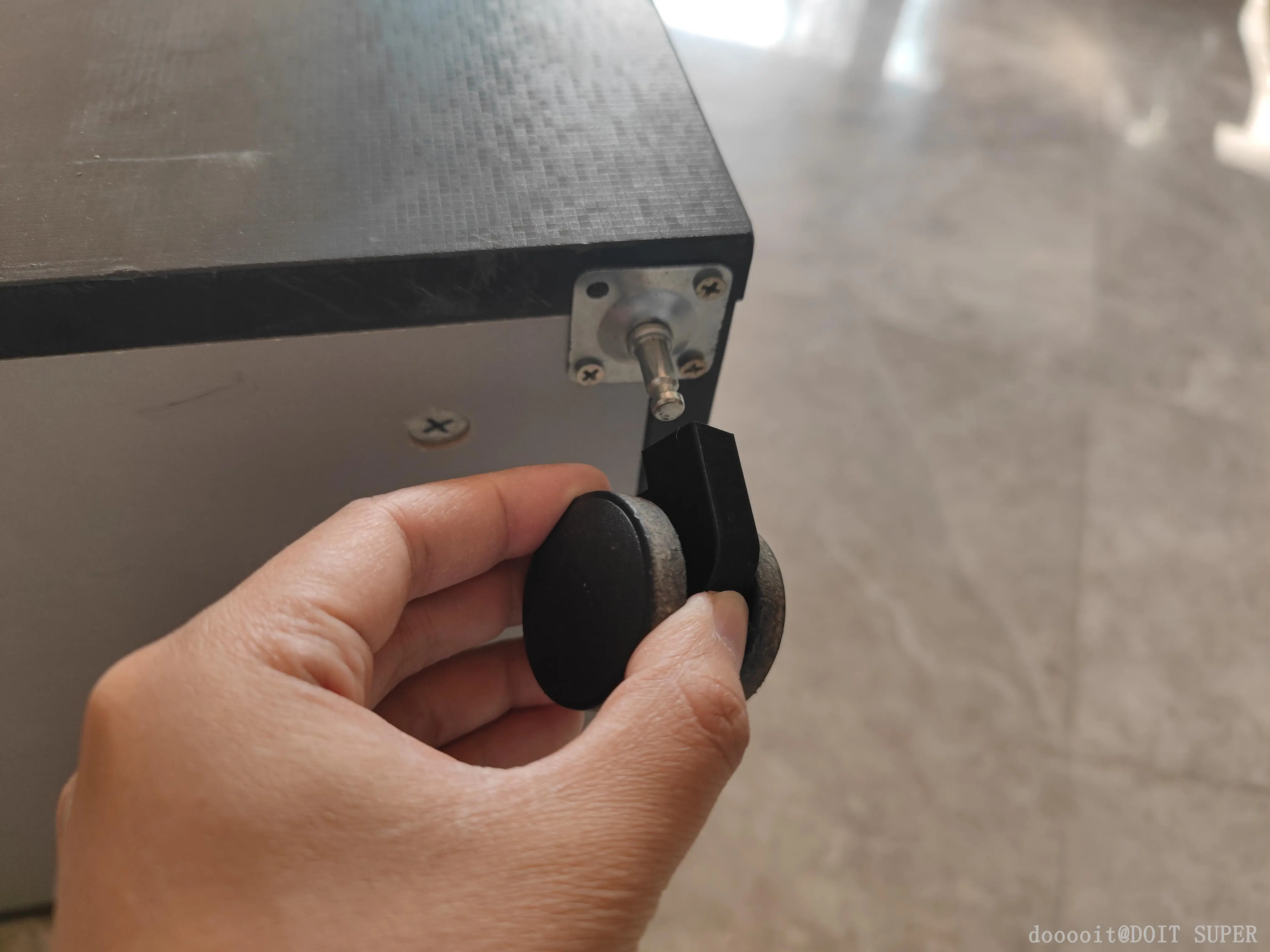

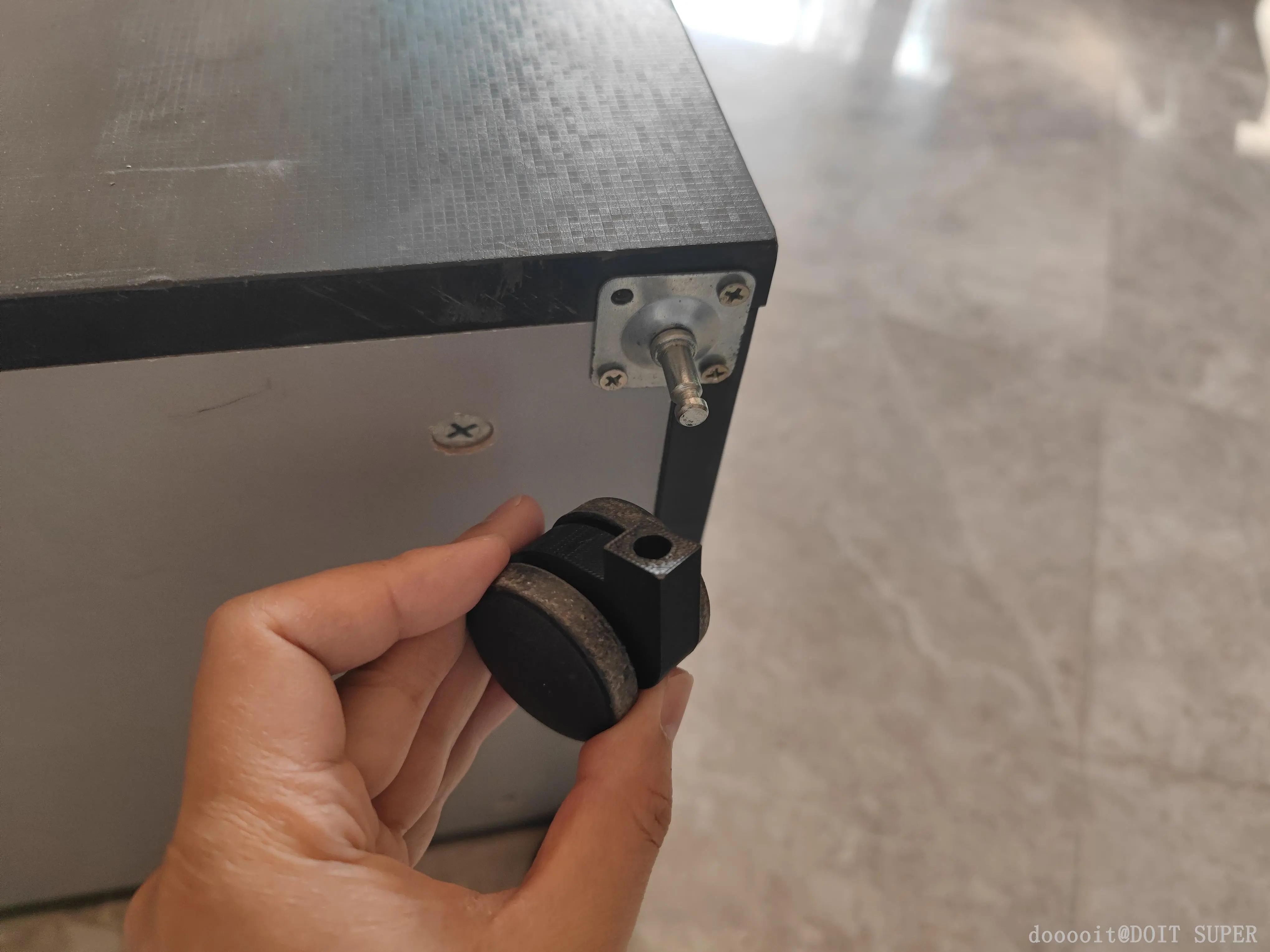

1、将金属底座，先装在柜子上

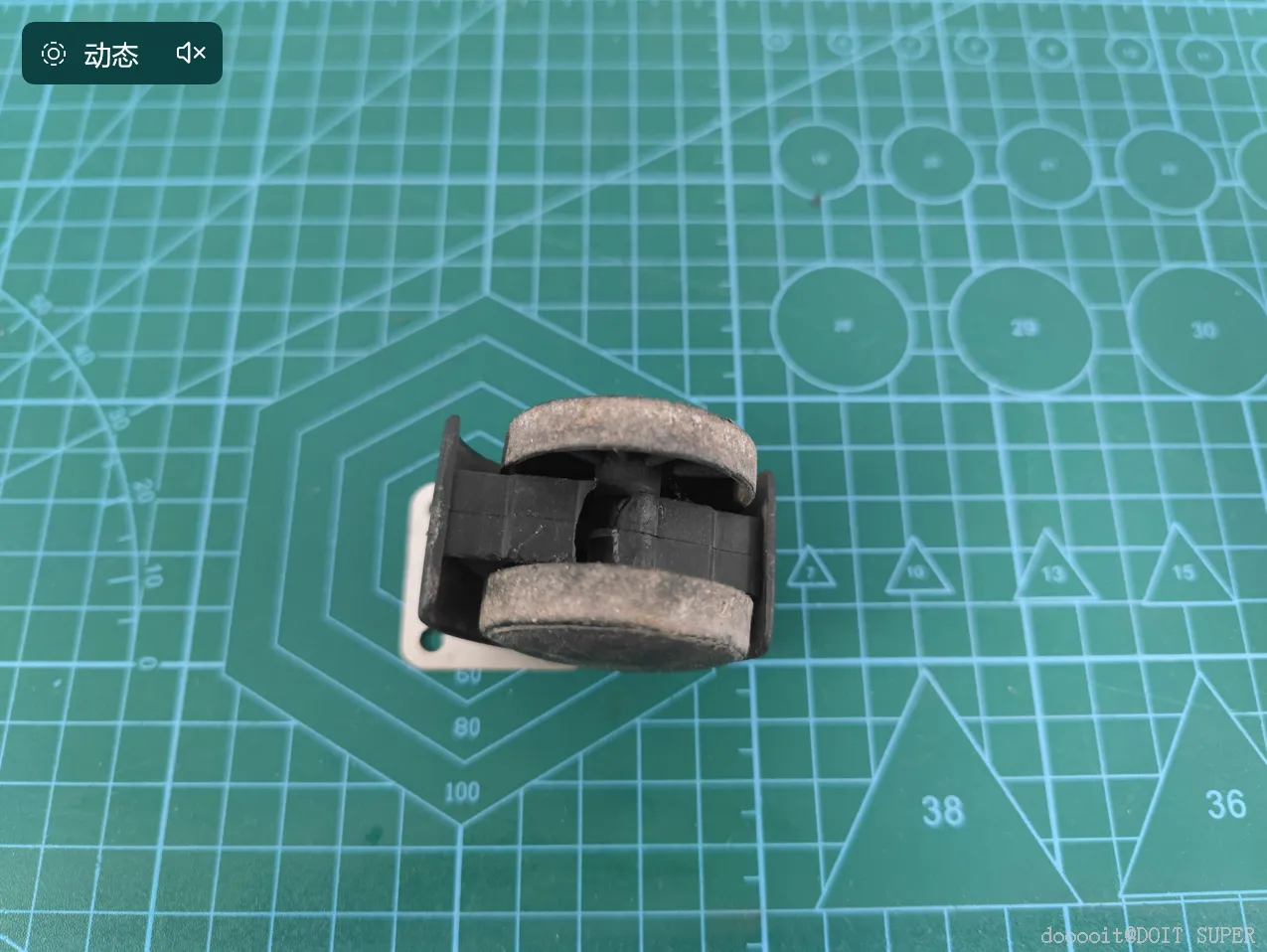

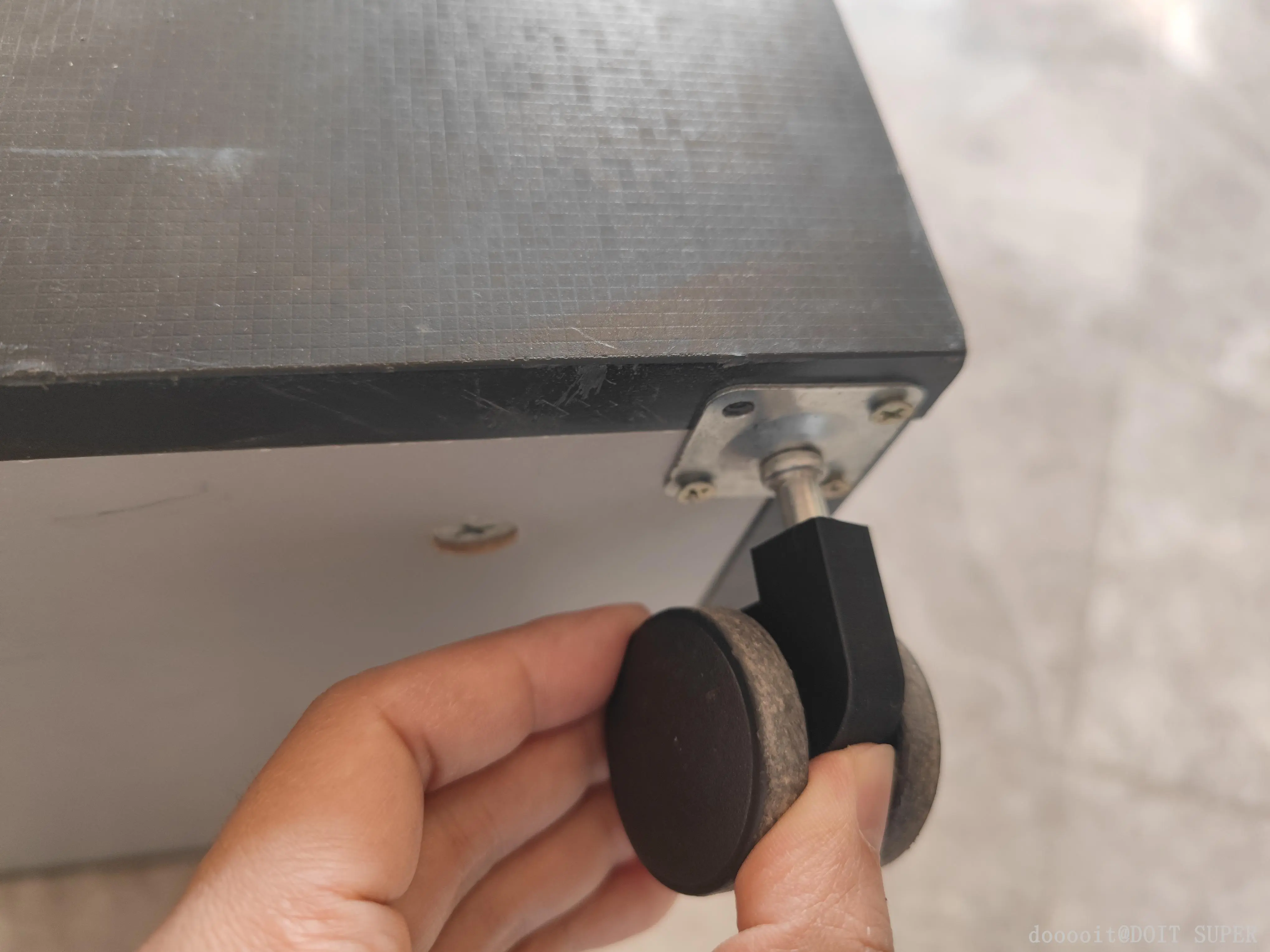

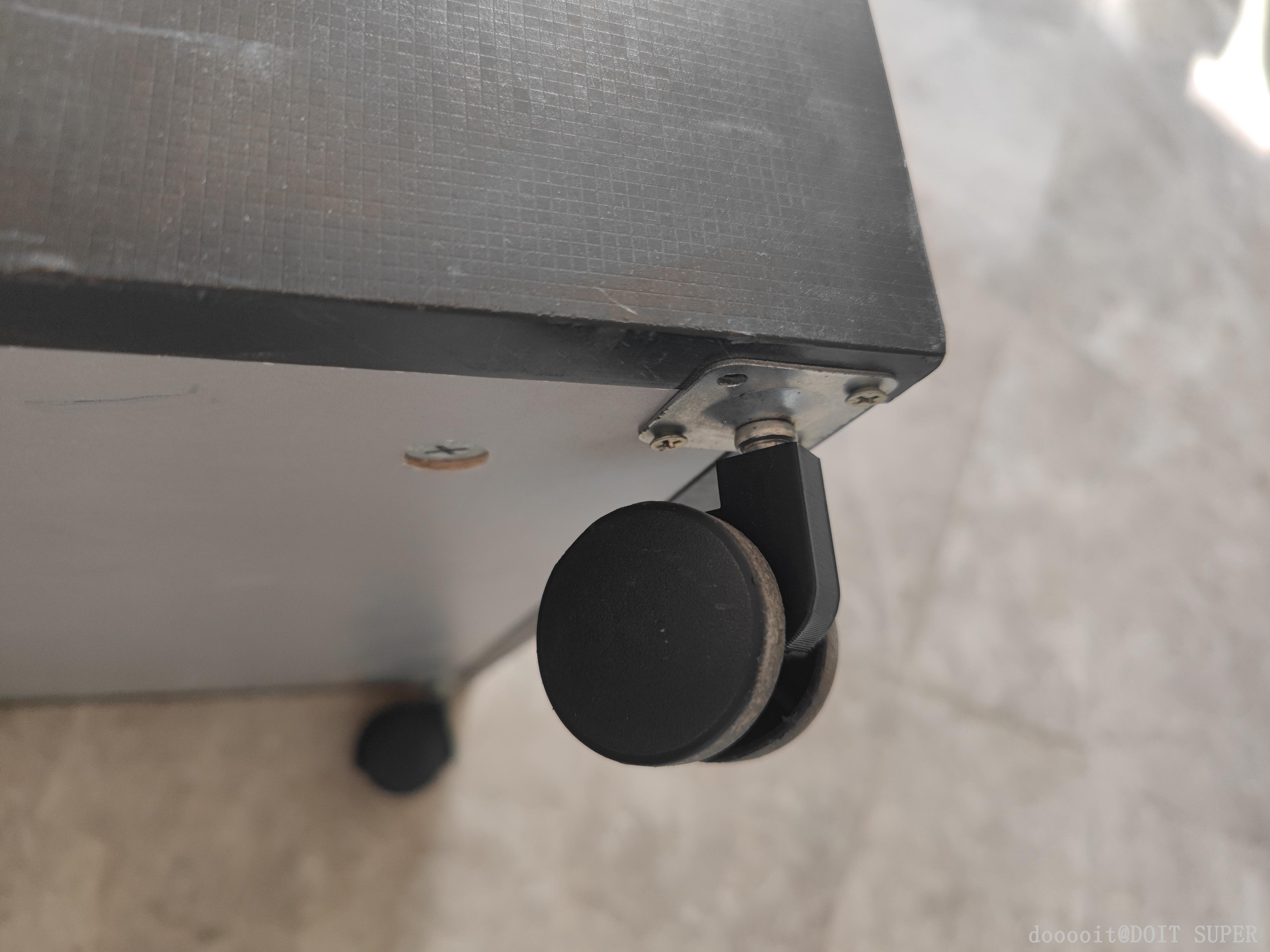

2、将组装好的万向轮，安装到底座上即可

至此，本项目结束。
