使用塑料瓶制作自动植物浇水系统

DOIT SUPER
转载
发布时间: 2025-06-14 16:45:43 | 阅读数 0收藏数 0评论数 0
封面

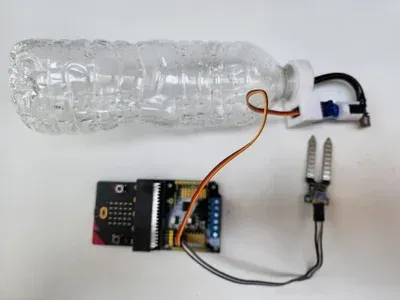

大家好,我和我的家人正在准备旅行,需要照料我们的养殖植物。这激发了我的想法:创建一个自动植物浇水装置,旨在植物无人照看情况下,实现自动检测灌溉浇水。程序部分依然使用Arduino,其它元器件为常见传感器,具体请阅读以下教程分享。

准备工作:

材料:


材料名称

数量

型号/说明/备注

扩展板

1

伺服电机

1

湿度传感器

1

空水瓶

1

瓶盖和阀门

1

3D打印制作

跳线

水管

带阀门

电源

5V

USB电源

工具:


工具名称

数量

型号/说明/备注

螺丝刀

1

Arduino IDE

1

软件

钳子

1

螺丝

1

棍子

1

斜嘴钳

1

5寸

1

3D打印

第一步是3D打印一个阀门和一个瓶盖,确保有足够的空间容纳伺服电机。这种方法允许您根据自己的喜好定制所有组件。但是,如果您的管道规格不同,您可能需要设计自己的模型或对现有模型进行修改。

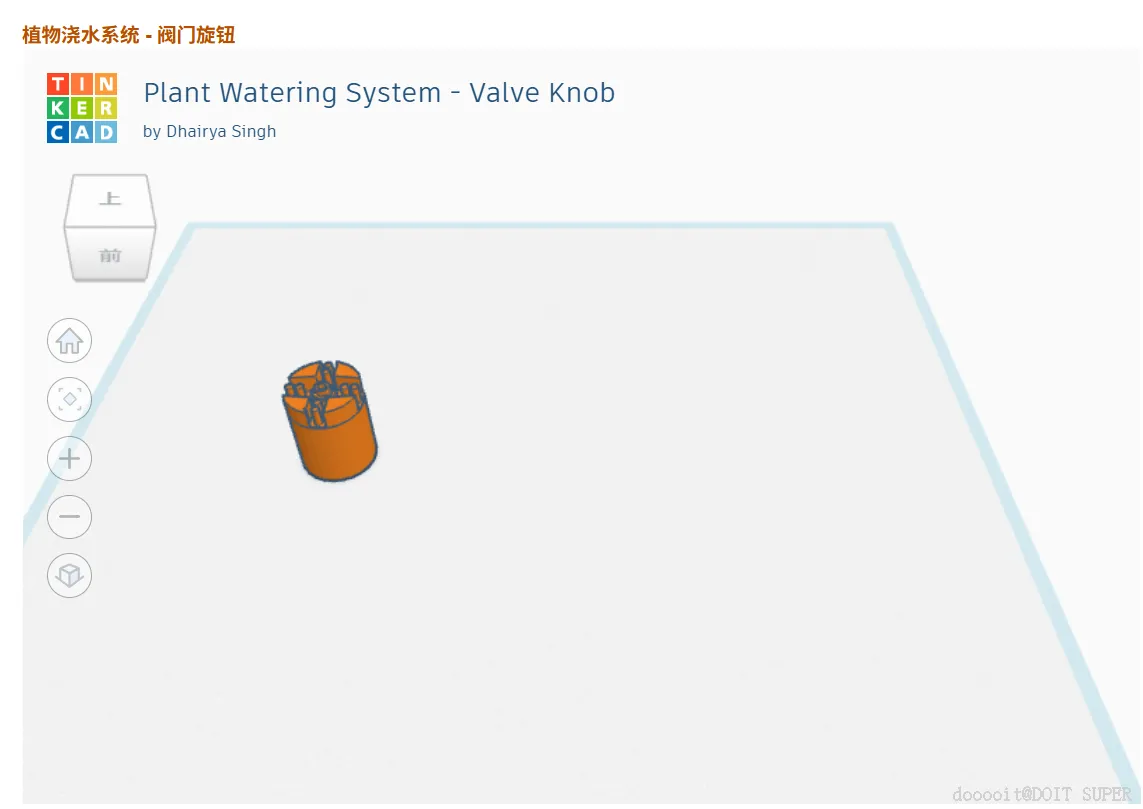

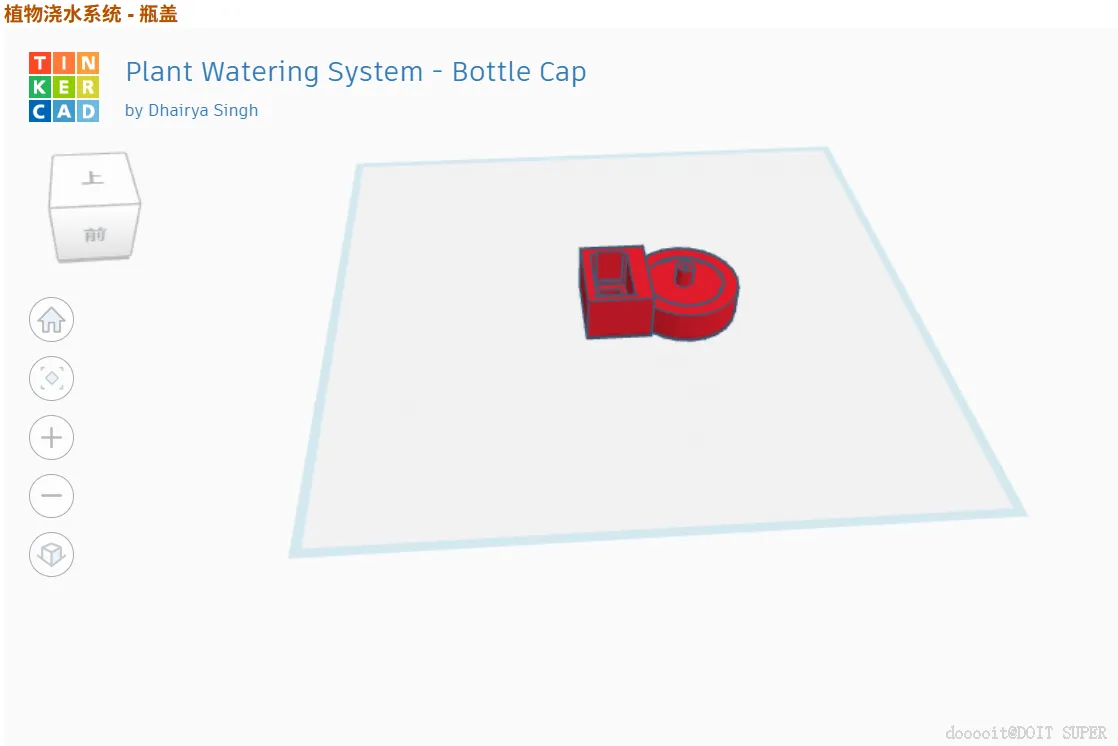

下载链接1:https://www.tinkercad.com/things/cKwmNriAGHY-plant-watering-system-bottle-cap

下载链接2:https://www.tinkercad.com/things/j9nPzMQOL8T-plant-watering-system-valve-knob

2

准备伺服电机和管道

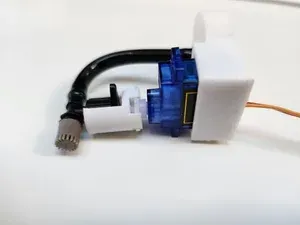

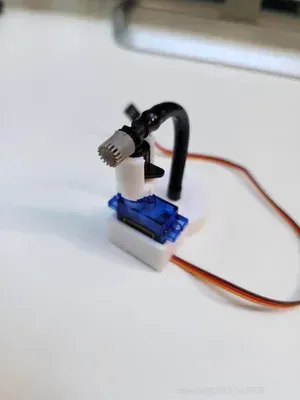

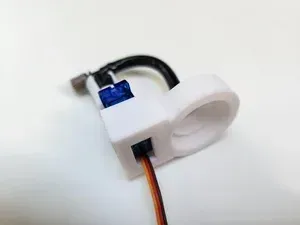

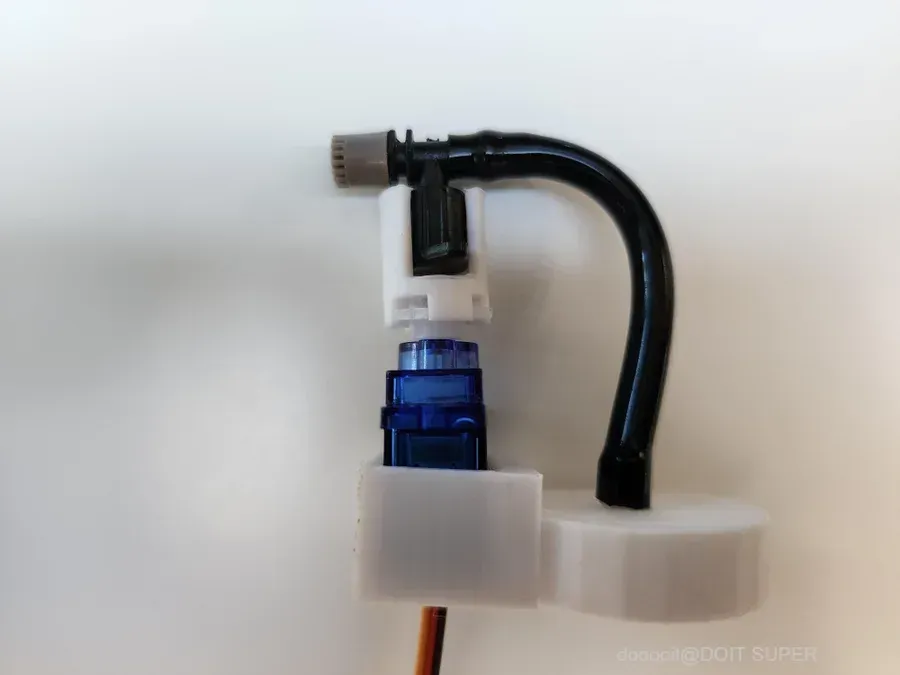

将伺服电机牢固地安装到定制的瓶盖上。然后,通过管道将阀门连接到水瓶上的阀门。确保伺服电机牢固固定,并能够旋转瓶盖,从而有效地打开和关闭阀门。

3

连接到分线板

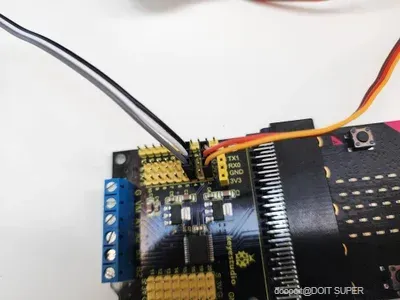

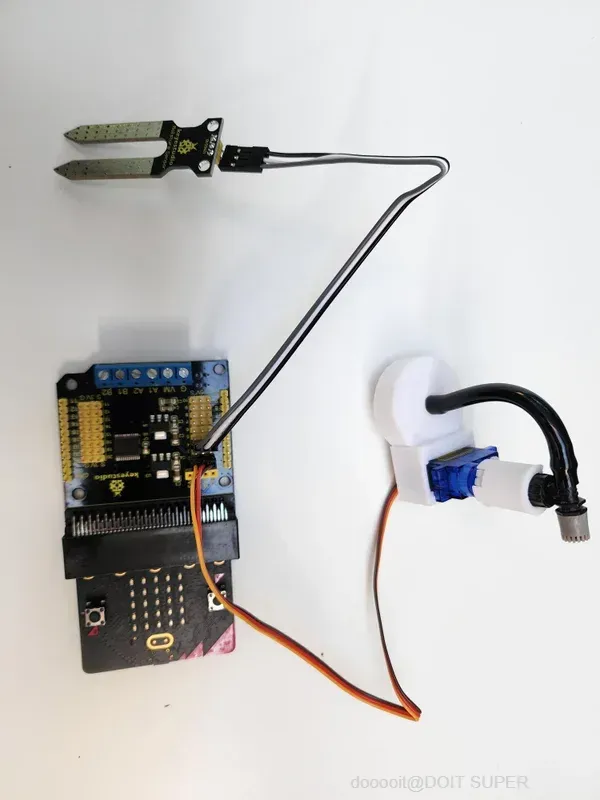

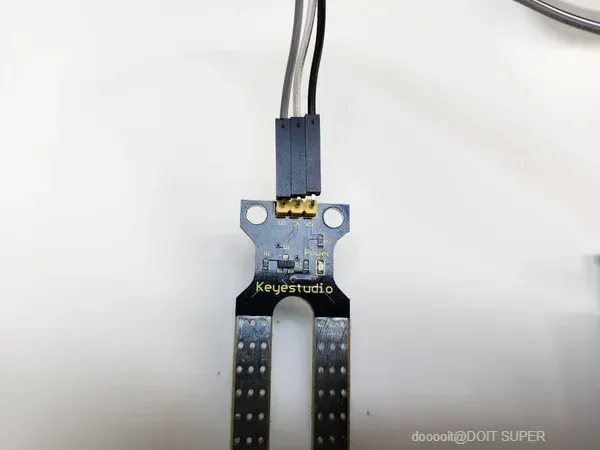

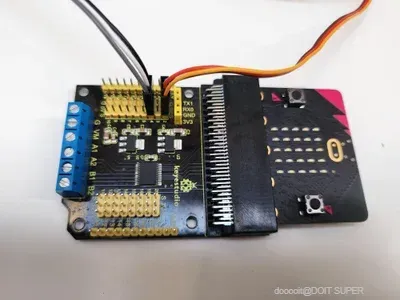

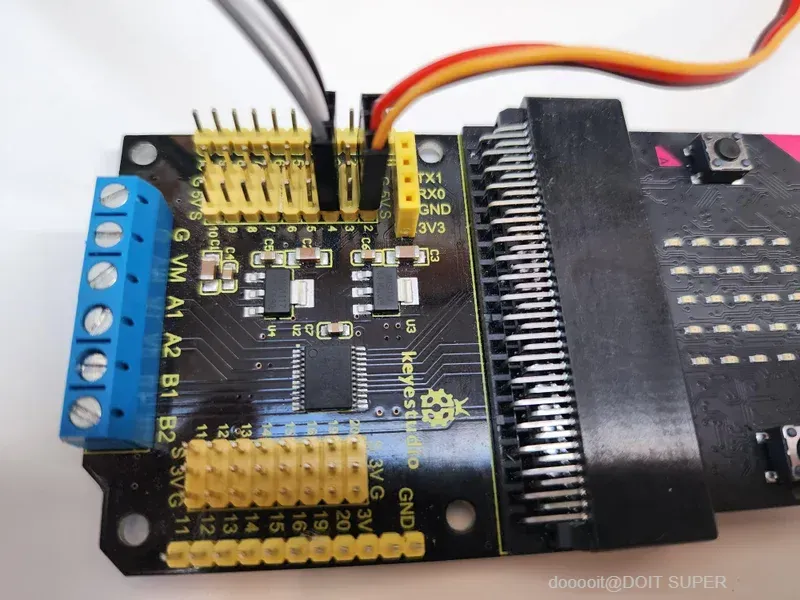

现在,让我们将 micro:bit 连接到分线板。同时,我们需要将跳线连接到湿度传感器,并识别 s、v 和 g 端子。其中,“G”表示地,“S”表示信号,“V”表示电源或电池,在分线板上设置为 5V。将跳线连接到分线板时,请将“S”线对准“S”端子,“G”线对准“G”端子,“V”线对准 5V 端子。

接下来是舵机线的连接,过程非常相似。将橙色线连接到“S”引脚,红色线连接到 5V 引脚,棕色线连接到“G”引脚。需要注意的是,虽然分线板不是必需的,但正确的引脚连接对于正常功能至关重要。连接不匹配会导致操作问题。

4

输入代码

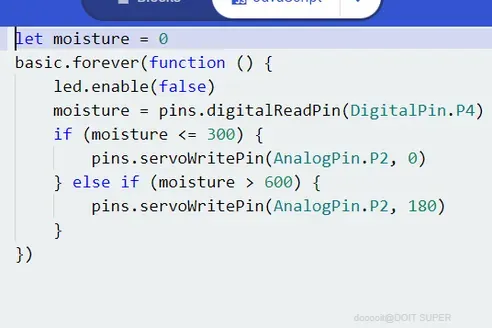

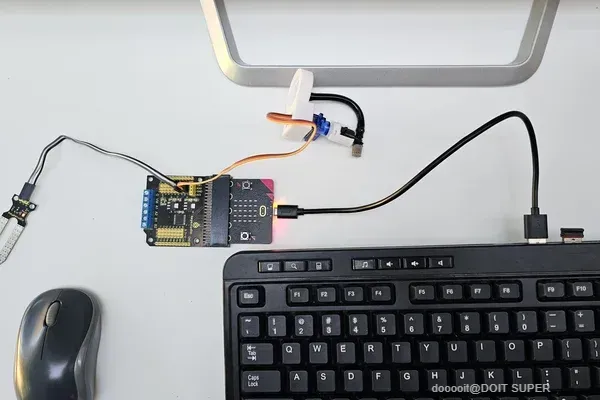

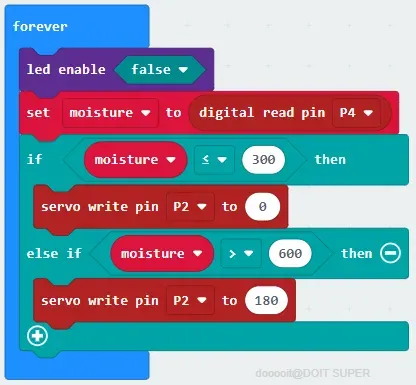

接下来是编码部分。我提供了代码图片,您可以直接使用,也可以将其作为参考来编写自己的代码。首先,请访问https://makecode.microbit.org开始编码。之后,将您的 micro:bit 连接到电脑,然后点击三个点来访问菜单。继续配对您的 micro:bit,或者直接下载代码并将其保存为文件。

5

连接水瓶

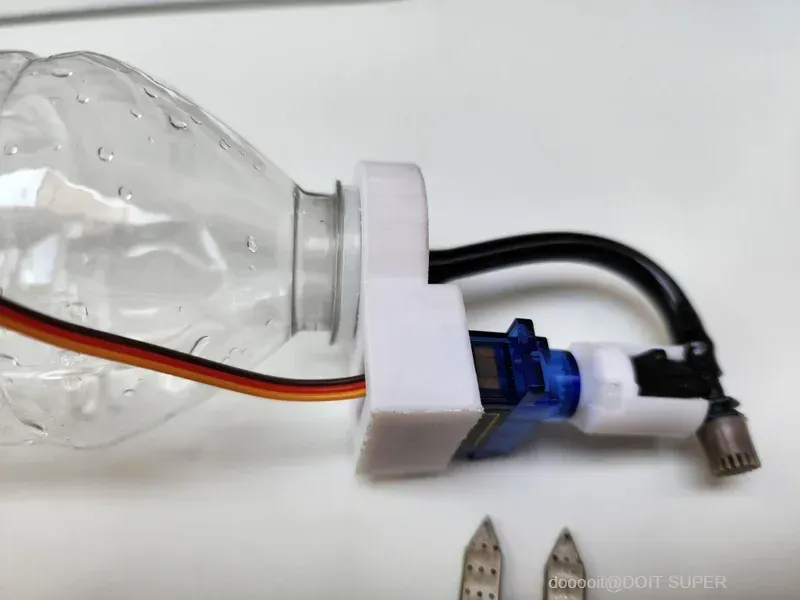

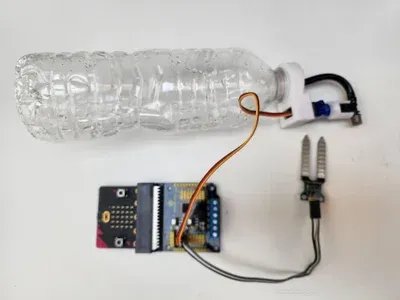

要将水瓶与电路集成,您需要将 3D 打印的盖子连接到水瓶上,并使用胶带将分线板固定在瓶子的侧面。

6

将其放入植物中、添加电池

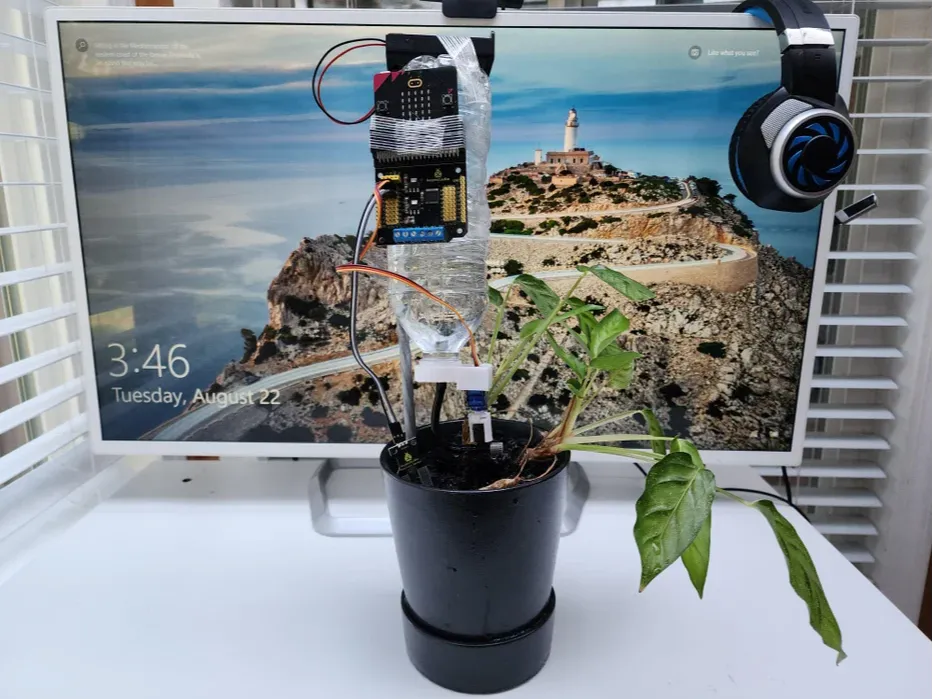

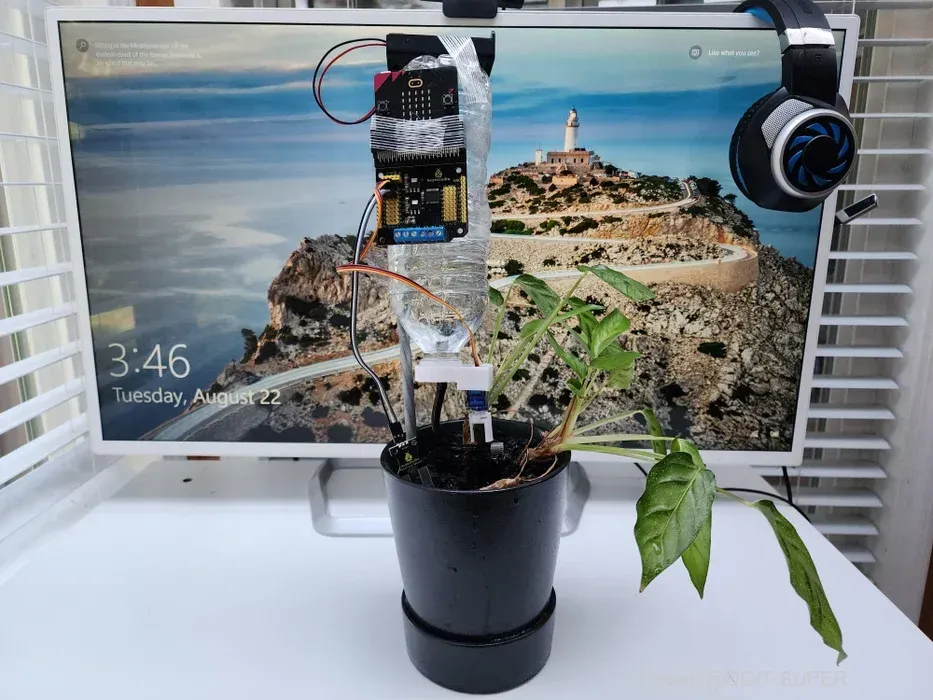

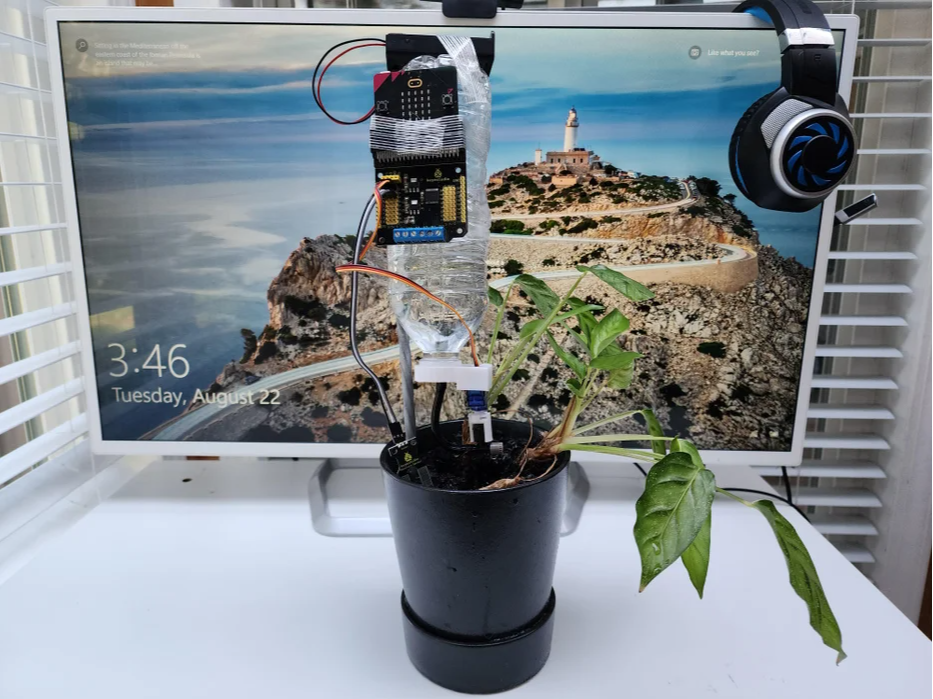

找一根大钉子或一根结实的棍子,轻轻地插入植物的土壤中。将水灌满瓶盖,用手指按压瓶盖底部,确保形成密封。然后,将瓶子倒扣在钉子上,并用胶带固定。

根据电源需求,您可能需要电池或 USB 移动电源为系统供电。选择好电源后,将其连接到 micro:bit。

一切就绪!请将你的项目放置在阳光充足的地方。尽情享受吧!
