使用Arduino制作8x8x8 LED立方体

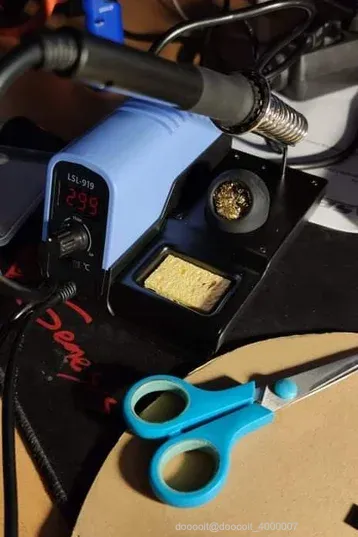

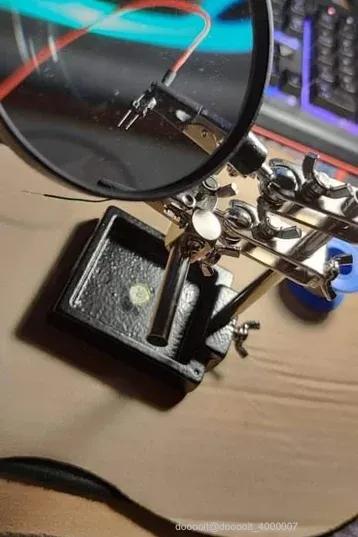

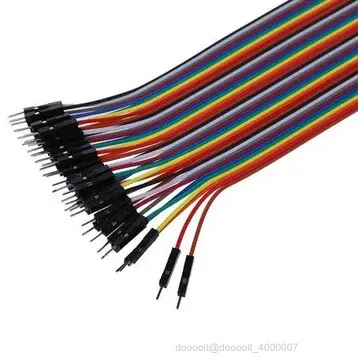

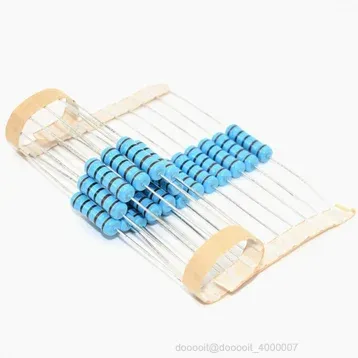

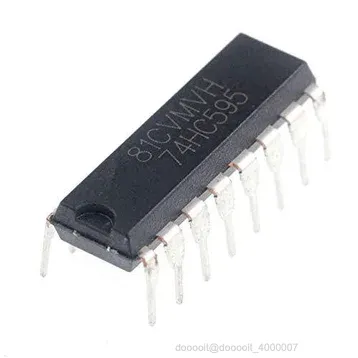

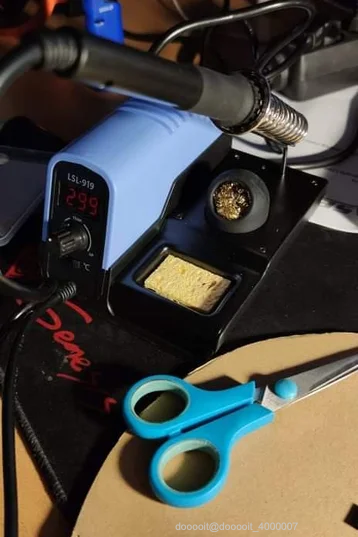

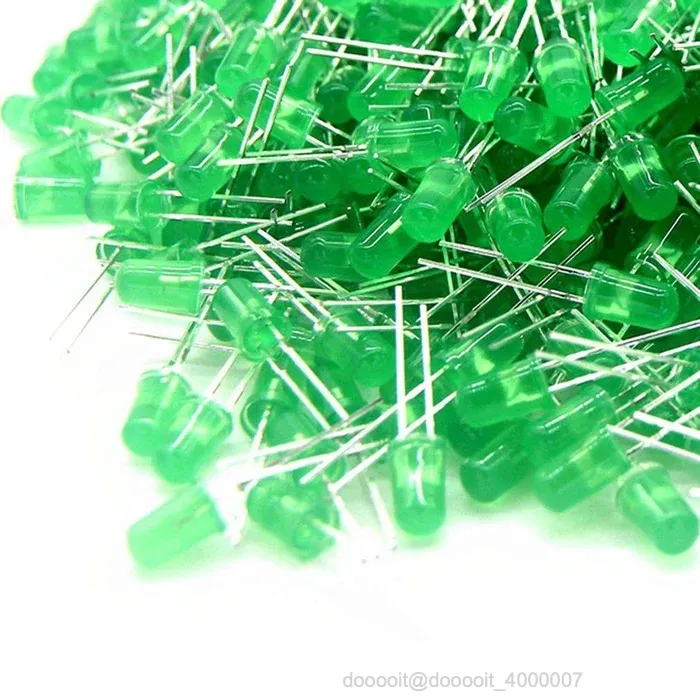

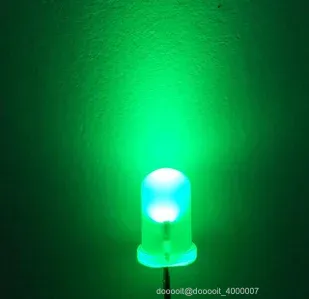

第一步是测试所有512个LED。这一步非常重要，因为一旦开始焊接LED，就很难拆卸它们。

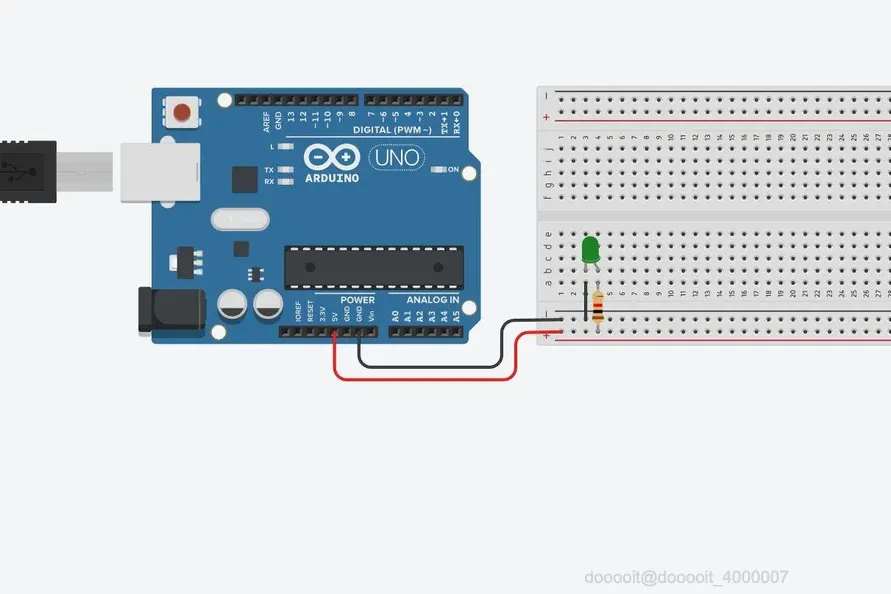

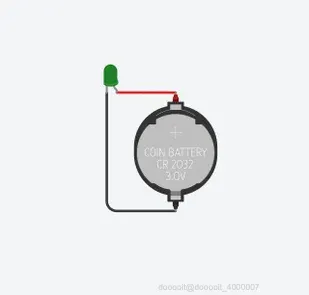

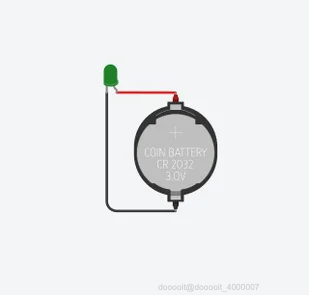

我使用 TinkerCAD 附加了 2 张图片来展示如何测试 LED。

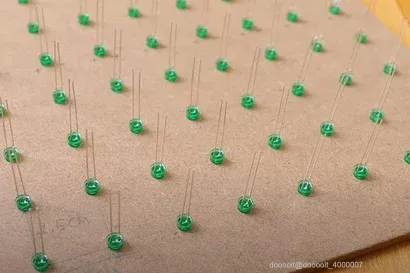

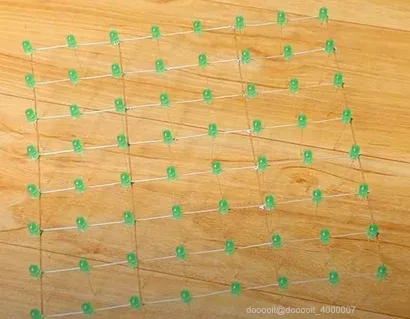

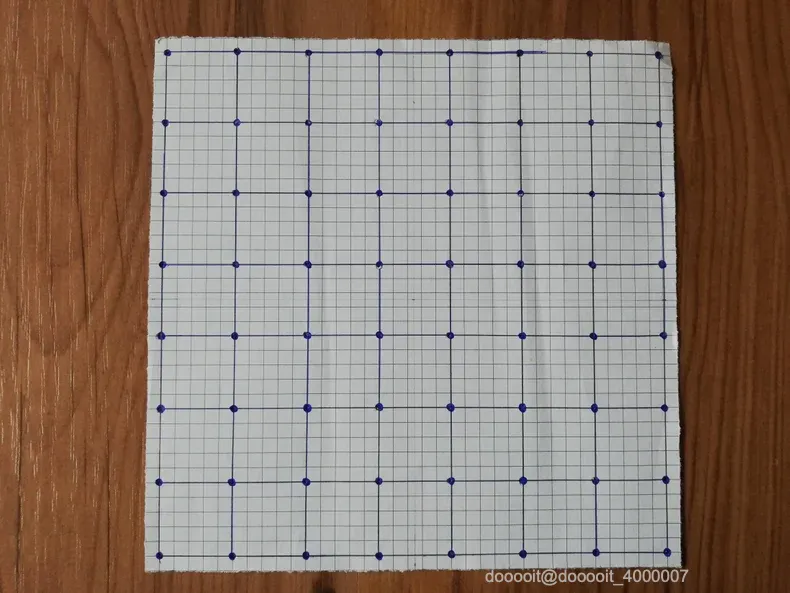

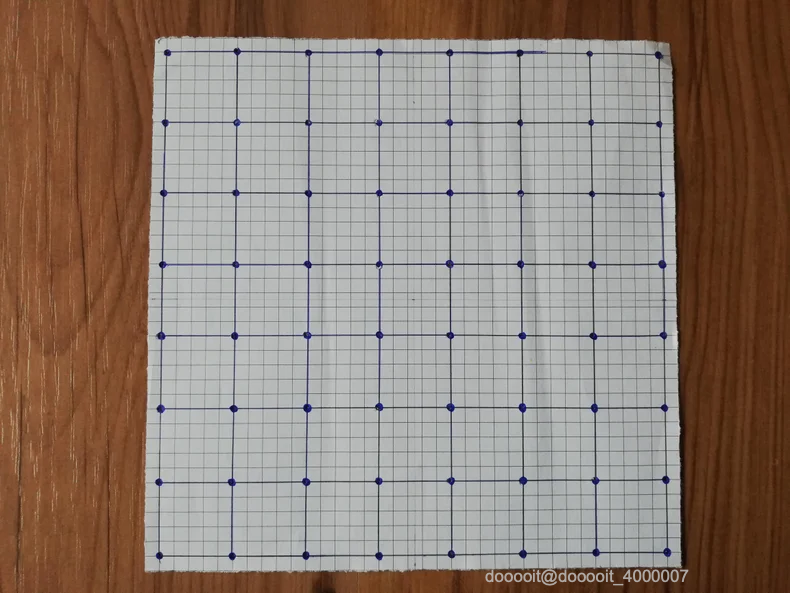

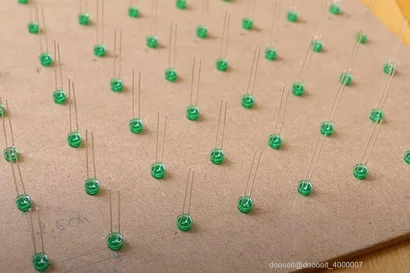

下一步是创建层。每层由 8x8 的 LED 组成。正确构建层，像图中一样画一个网格（孔间距 2.5 厘米），然后取一块木头，根据图纸打孔。放置 LED，并开始焊接所有阴极（将阴极的脚弯曲到下一个 LED 中）。你需要重复此操作 8 次，这样你就得到了 8 个 8x8 的层。

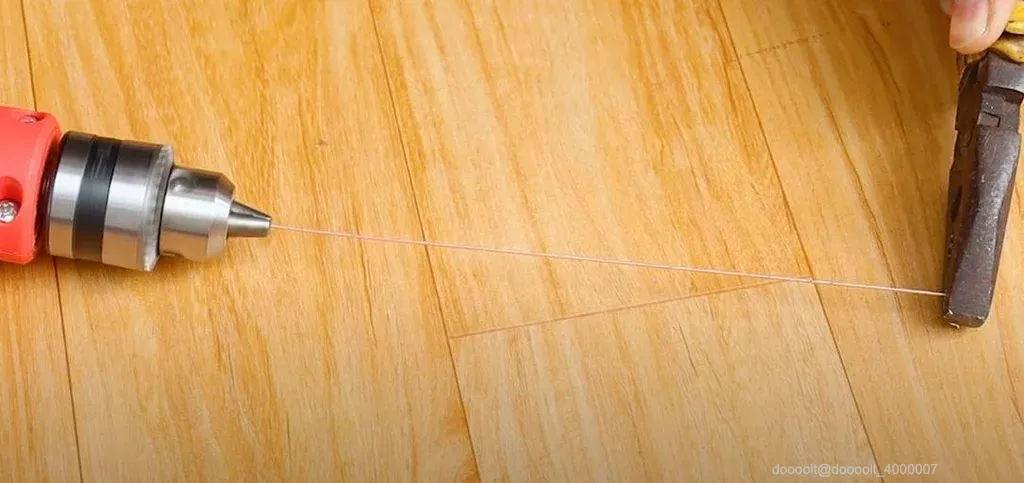

为了让你的LED立方体更美观、更稳定，你需要将电线焊接到网格上，但你从商店订购的电线通常不是直的，所以你需要把它拉直。我附上了一张如何使用钻头拉直电线的图片。

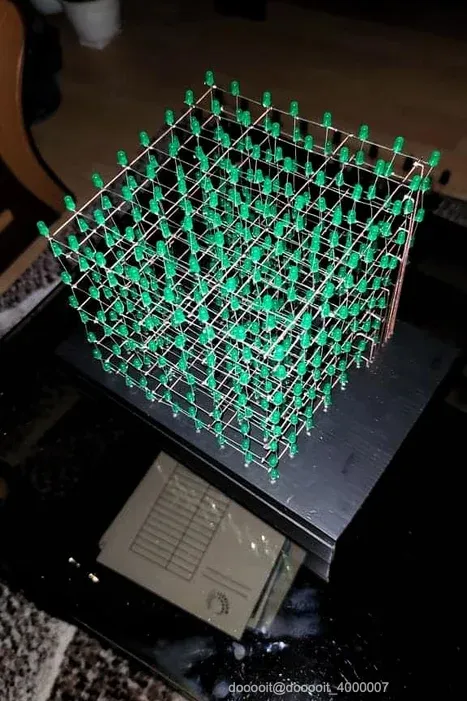

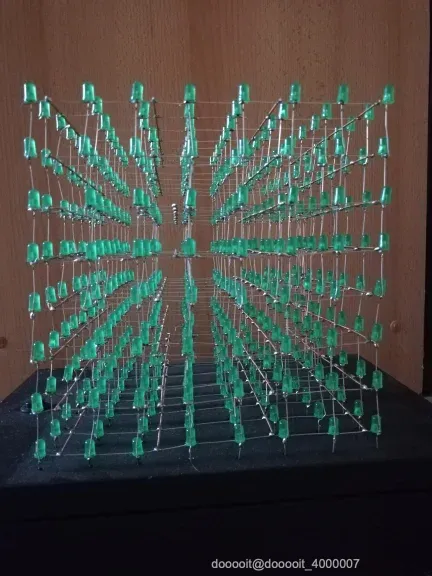

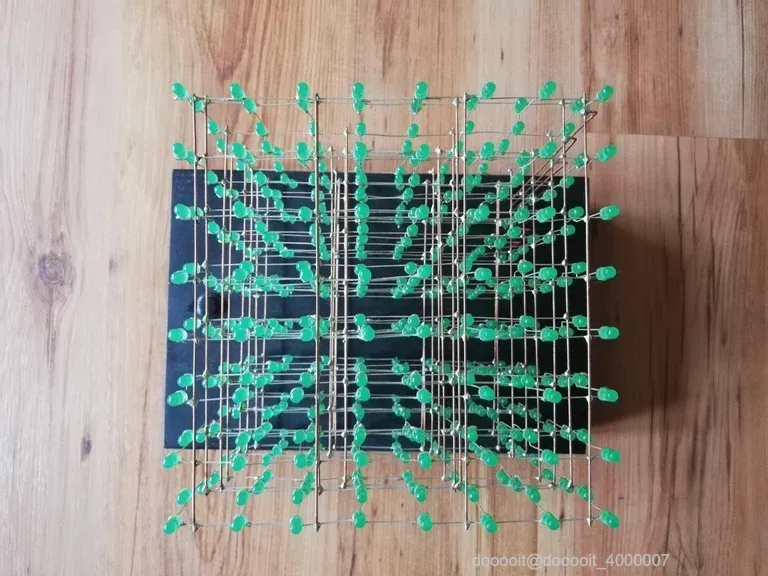

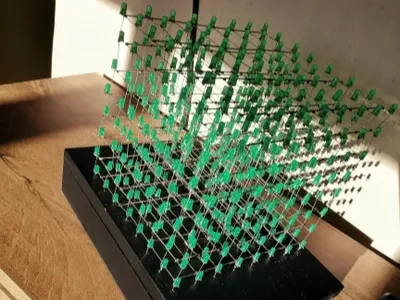

当你完成所有 8 层板和直导线后，你需要将它们组装起来，这样它看起来就像一个立方体。但要达到这个效果，你需要大量的时间和耐心，因为这个过程非常耗时。你不能把它弄坏，因为 LED 阴极脚已经焊接好了。你需要将 LED 阳极脚焊接到一根柱子上，并重复 64 次。最终的 8 层结构看起来就像图中这样。

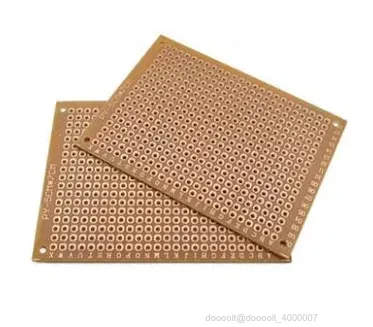

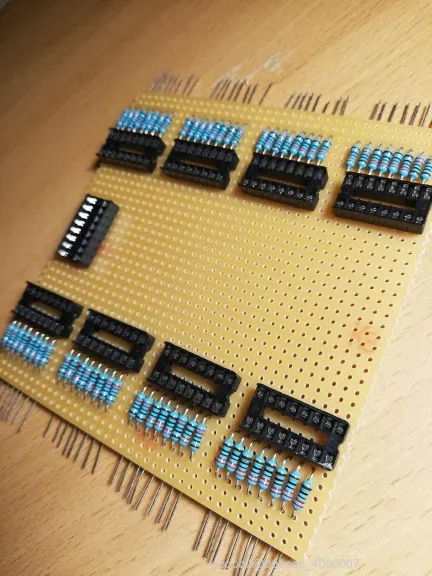

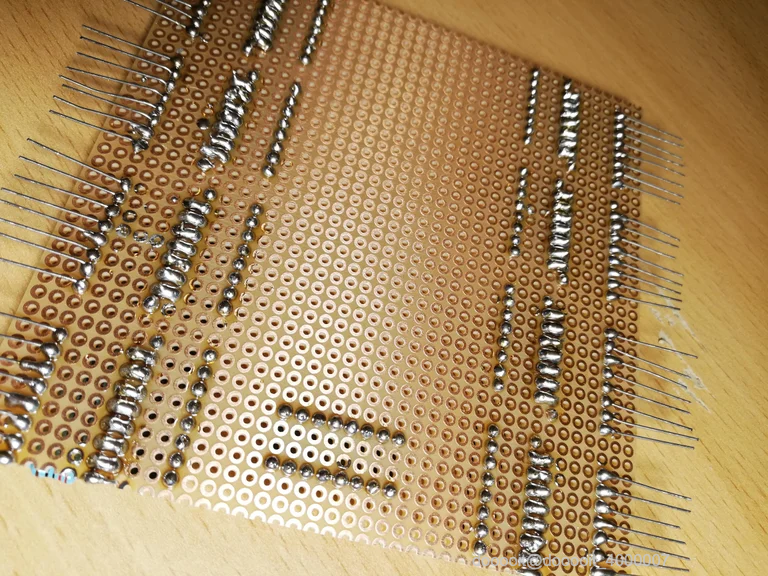

首先将插座像图片上那样放在一起，并留出足够的空间来焊接和放置电线。

分配一条公共的 GND 线和 VCC 线，用于连接到每个插座。黑色线为公共的 GND 线，红色线为 VCC 线。

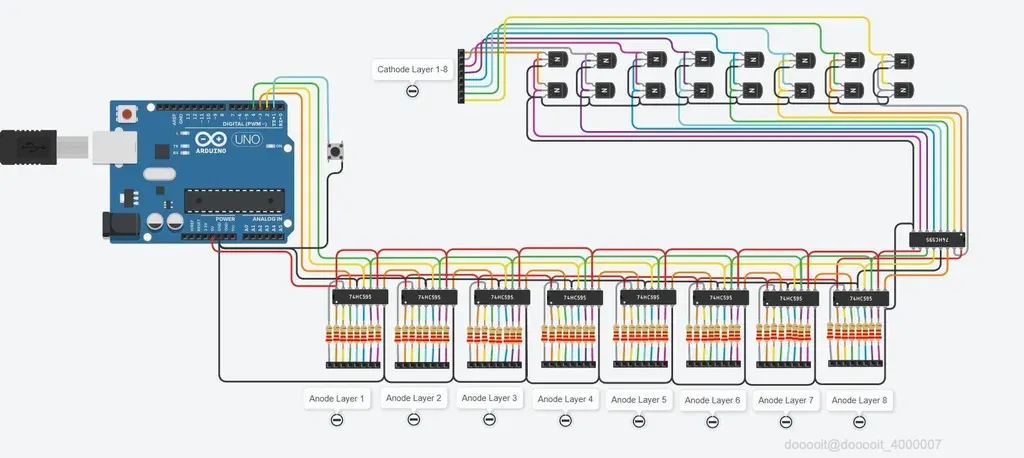

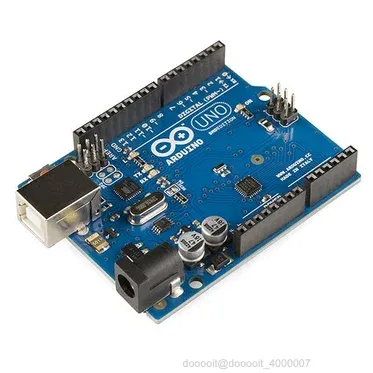

我画了控制器的电路图。我用 TinkerCAD 画的，所以非常清晰，程序里包含了我需要的所有元件。我还用不同的颜色标记了电线，这样更容易、更方便地浏览。

我的一个小提示是，开始使用 GND 和 VCC 进行接线，并且只使用黑色和红色。

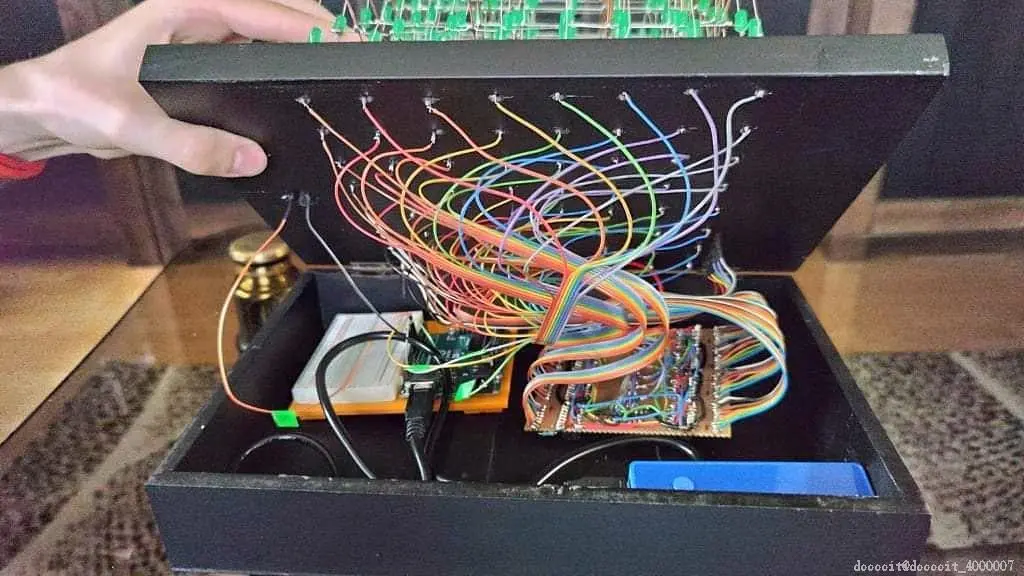

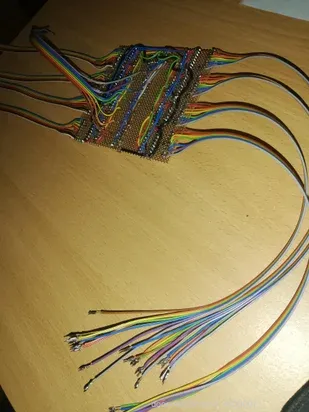

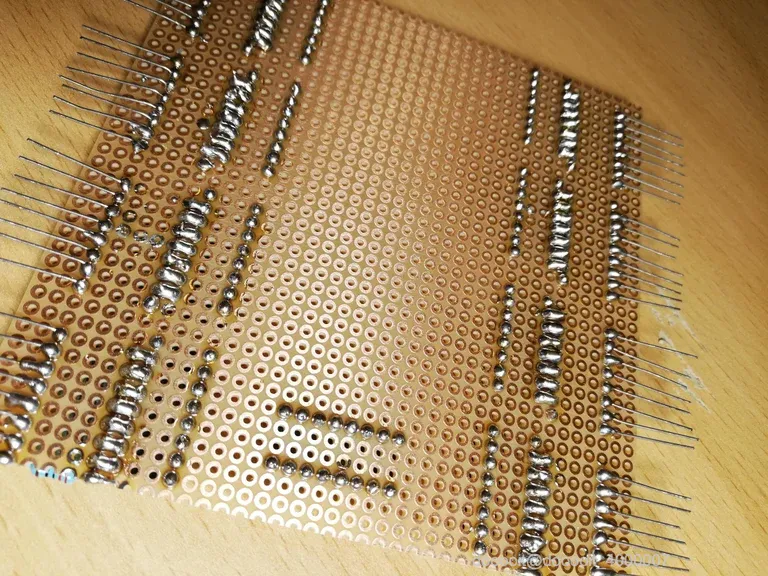

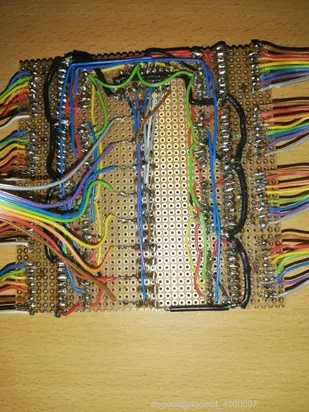

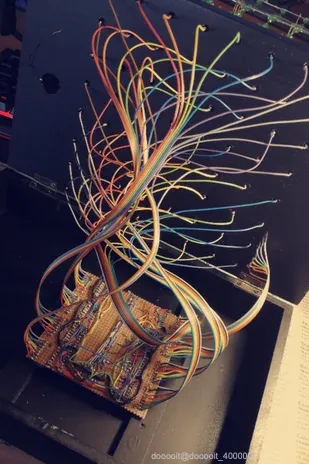

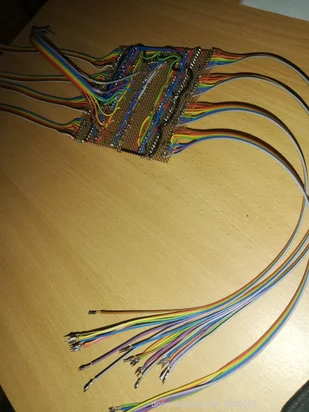

焊接完成后，你可以像图片所示那样将电线连接到控制器上。完成后，你就可以把控制器和立方体连接起来了。

这个盒子是什么其实不重要。我个人用了一个大的钥匙柜。我喷了黑漆就完成了。正如我在第二步提到的，我按照草图上的图样钻孔。

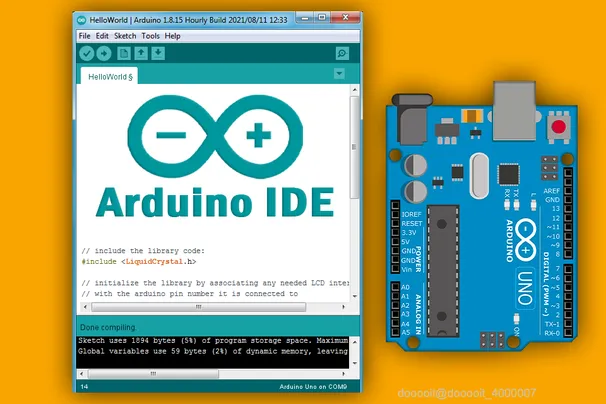

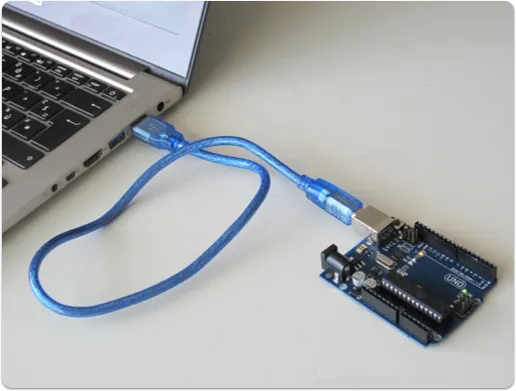

对于编程，我使用了原始的 Arduino IDE，它不是最简单的编程语言，因为它使用了 C++，而您需要知道如何使用 C++ 进行编程。

我为立方体制作了一个代码并将其附加到一起，但您必须知道互联网上有许多可用的代码可供使用，而且它们各不相同，因此您可以从许多变体中进行选择。

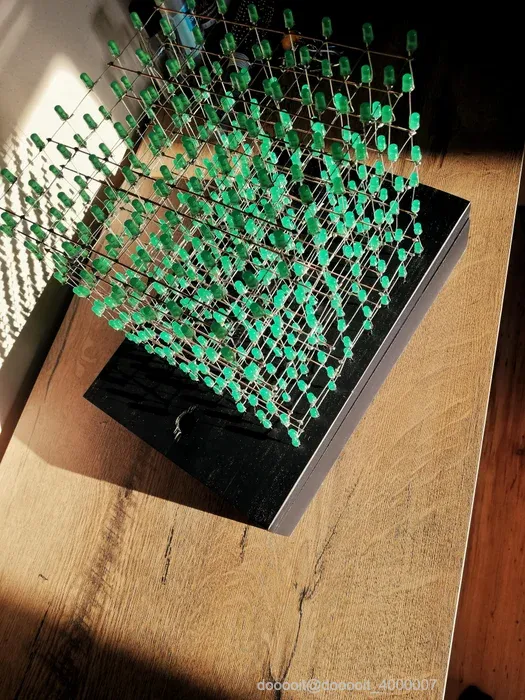

总的来说，我对结果非常满意。完成后，它第一次就运行良好，我无需修改任何东西，甚至连代码都不需要。

如果您对该项目有任何疑问，请在下面的评论中提出。
