使用 BioAmp EXG Pill 测量心率

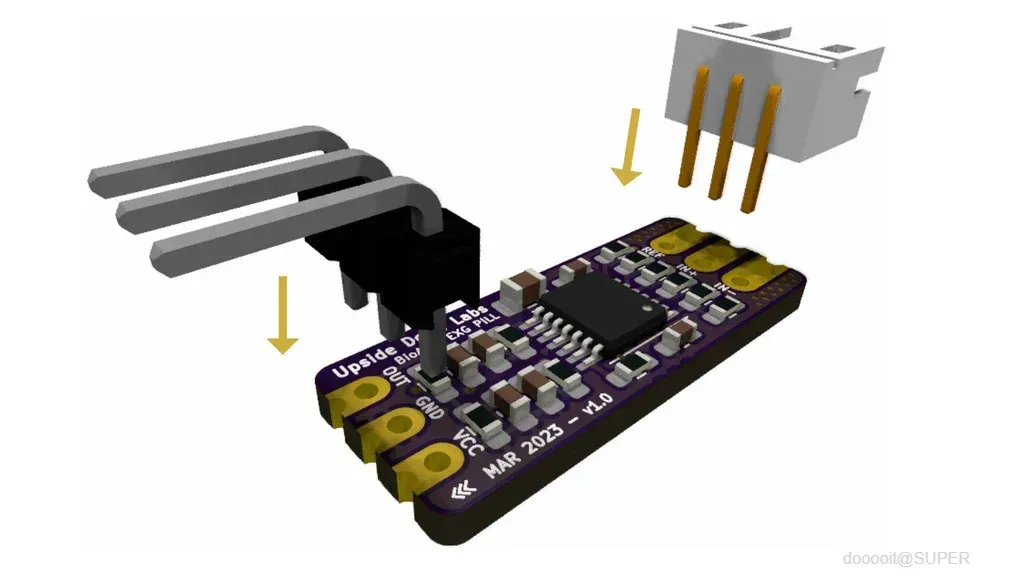

BioAmp EXG Pill 预先焊接了 DIY 神经科学套件基础版，但如果您单独购买 BioAmp EXG Pill，则必须通过焊接接头针和 JST PH 2.0 连接器来组装它以用于该项目，如图所示。

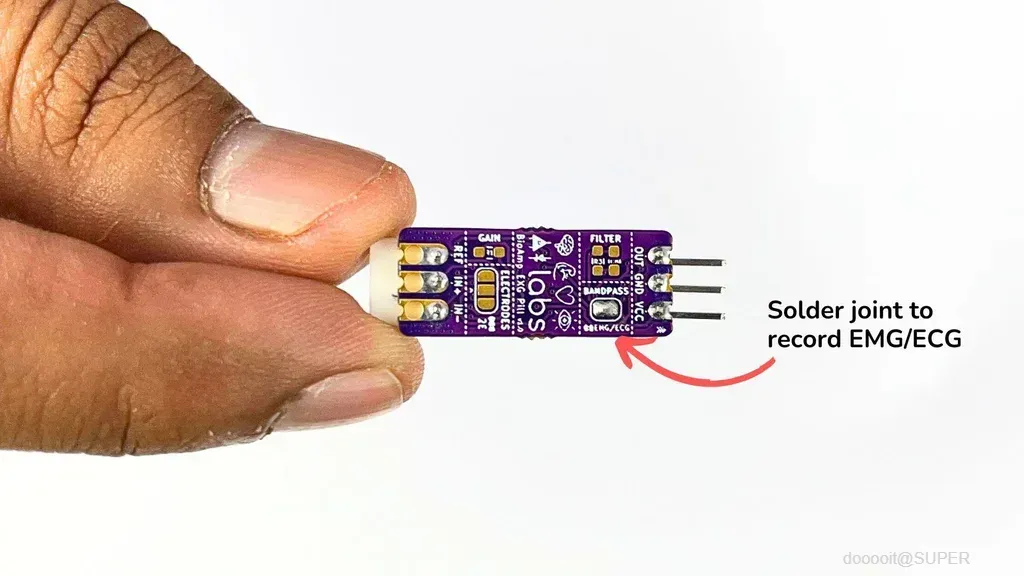

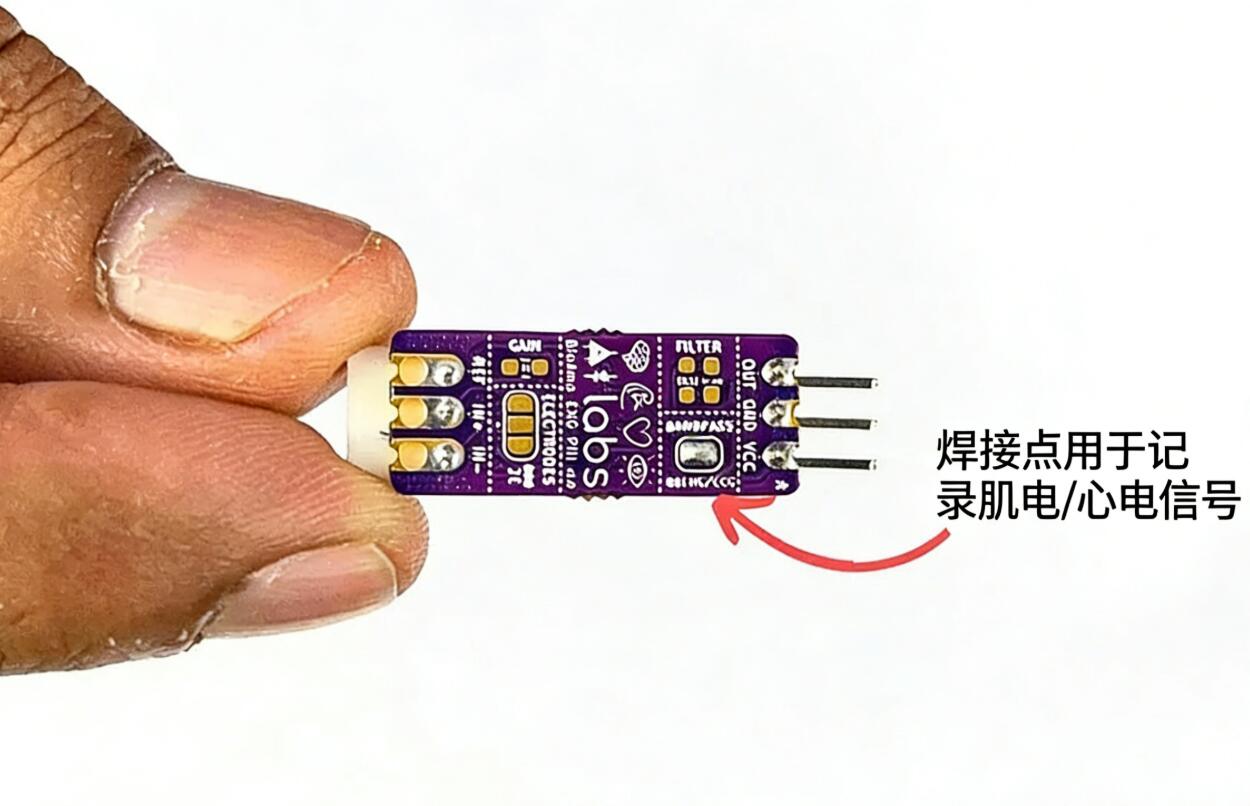

BioAmp EXG Pill 默认配置为记录 EEG 或 EOG，但如果您想记录高质量的 ECG 或 EMG，则建议通过制作焊点来配置它，如上图所示。

注意：即使没有焊接点，BioAmp EXG Pill 也能够记录 ECG 或 EMG，但如果您对其进行配置，信号会更准确。

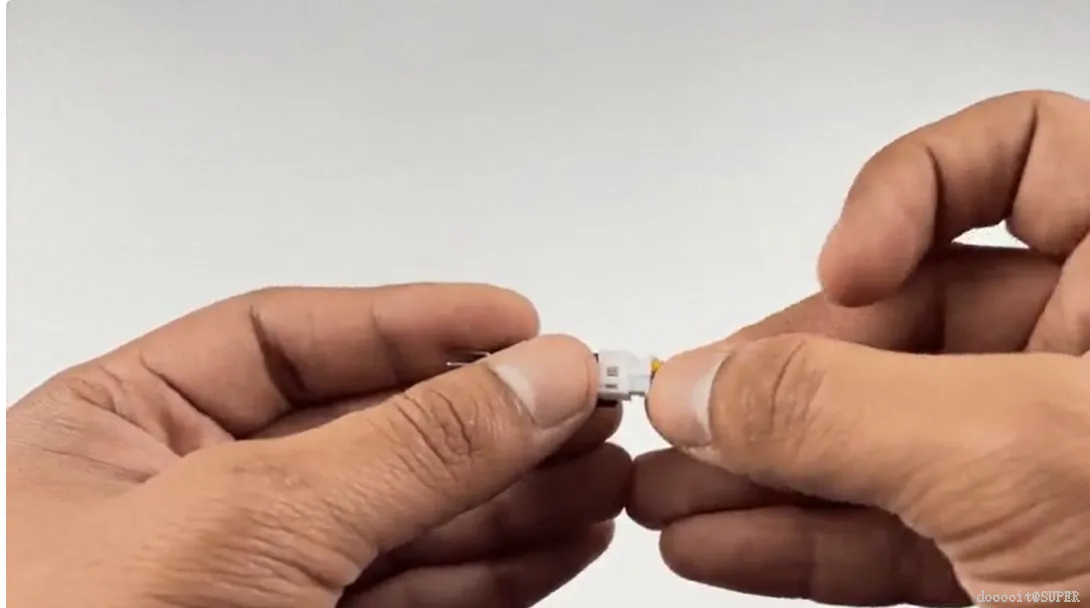

将 BioAmp 线缆连接到 BioAmp EXG Pill。我们提供不同型号的 BioAmp 线缆，因此无需关注颜色编码，只需关注 BioAmp EXG Pill 上标注的 REF、IN+ 和 IN- 即可。

将 Nuprep 皮肤准备凝胶涂抹在放置电极的皮肤表面，去除死皮细胞并清洁皮肤污垢。彻底擦拭皮肤表面后，用湿巾擦拭干净。

关于 Nuprep 凝胶：

Nuprep 皮肤准备凝胶是一种具有轻微磨蚀性、高导电性的凝胶，应在将电极置于皮肤上之前涂抹，以改善测量效果。轻轻涂抹后，它会剥离皮肤表层并滋润下层皮肤，从而降低皮肤阻抗，并最大程度地减少皮肤刺激和不适。

所以现在我们有两种测量心电图信号的方案：使用凝胶电极或使用干电极心电图带。您可以逐一尝试这两种方案。

选项 1 - 使用凝胶电极测量心电图：

1. 将 BioAmp 电缆连接到凝胶电极，
2. 撕掉电极上的塑料背衬
3. 将 IN- 电缆放在左侧，将 IN+ 放在中间，将 REF（参考）放在最右侧，如上所示。

选项 2 - 使用 Heart BioAmp Band（一种基于干电极的心电图带）测量心电图：

1. 将 IN- 电缆放在左侧，将 IN+ 放在中间，将 REF（参考）放在最右侧，如上所示。
2. 现在将一小滴电极凝胶放在皮肤和 BioAmp 电缆金属部分之间的干电极上，以获得最佳效果。

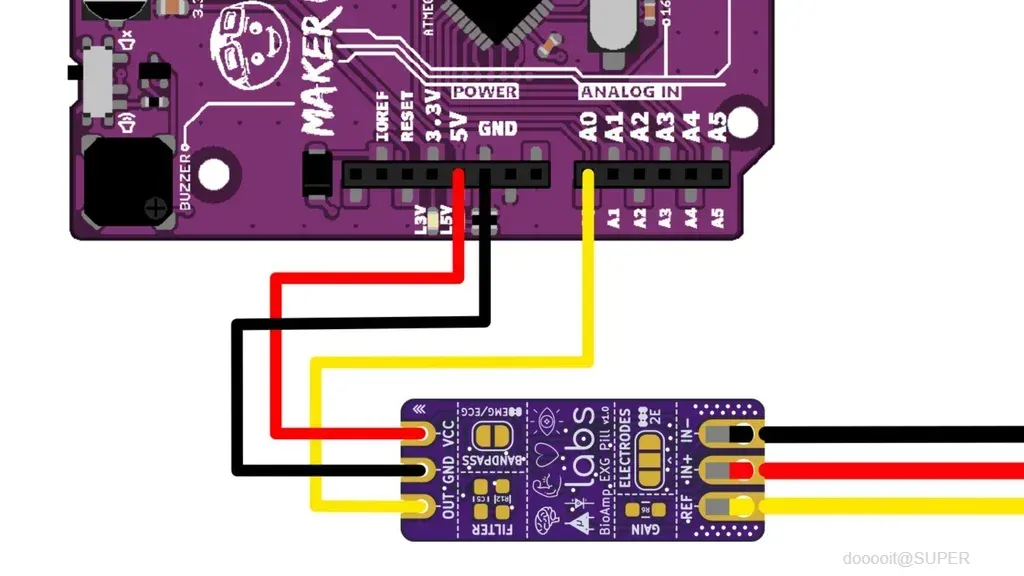

按照以下指示使用跳线将 BioAmp EXG Pill 连接到 Maker Uno：

1. VCC至5V
2. GND 至 GND
3. 输出至A0

注意：在连接 BioAmp EXG Pill 和 Maker Uno 时，请务必小心并遵循上图，尤其是 GND 和 VCC，否则可能会损坏传感器。

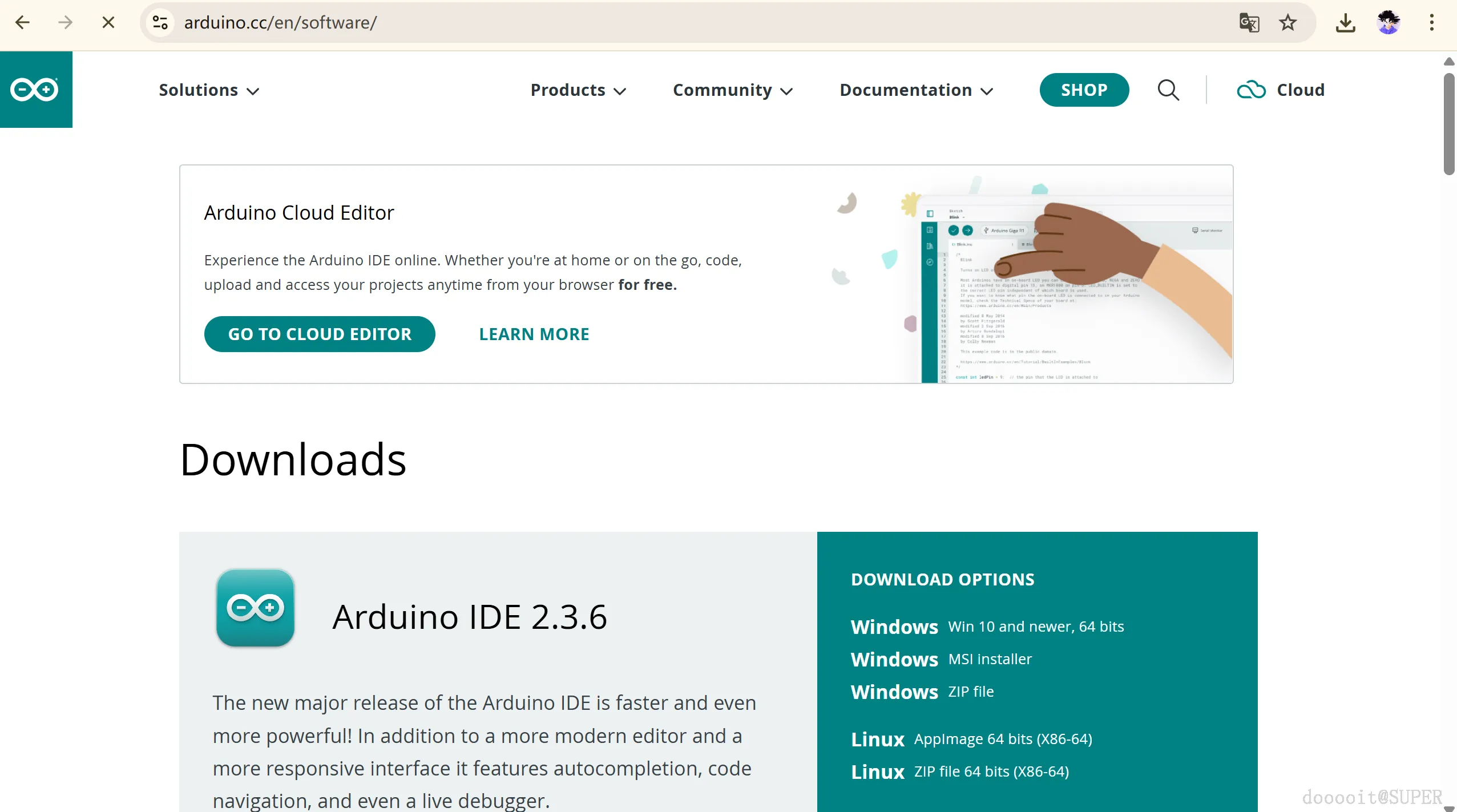

从下面给出的链接下载 Arduino IDE：

https://www.arduino.cc/en/software

（我们在这个项目中使用了 Arduino IDE 版本 1.8.19）

下载后，使用 USB 线（A 型至 B 型）将 Maker Uno 连接到您的笔记本电脑

注意：确保您的笔记本电脑未连接到充电器，并且距离任何交流电器 5 米远，以获得最佳信号获取效果。

在 Arduino IDE 中复制粘贴下面给出的 Arduino Sketch。

心率检测：https://github.com/upsidedownlabs/Heart-BioAmp-Arduino-Firmware/blob/main/3_HeartRateDetection/3_HeartRateDetection.ino

刷入代码后，打开串口监视器，等待22秒即可看到心率值。
