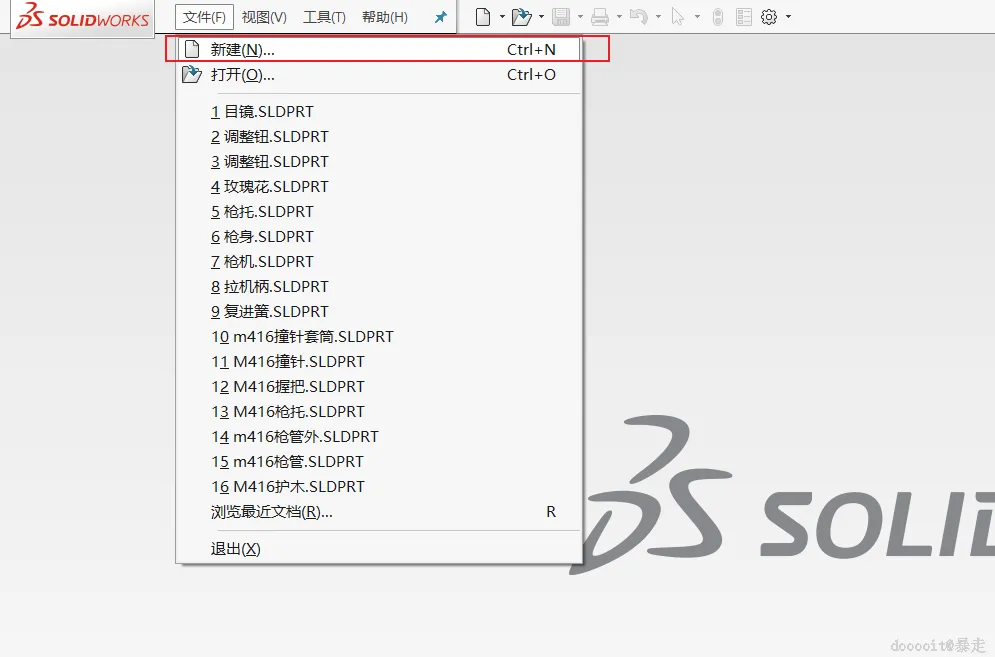

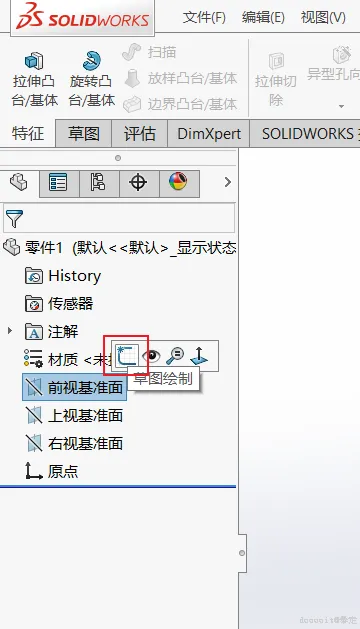

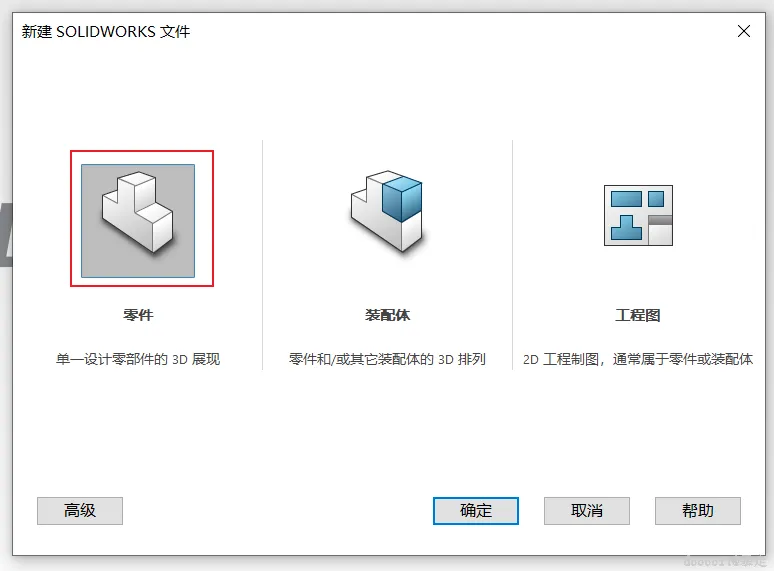

首先,在SolidWorks中选择“新建”来创建一个新的零件文件。这为后续设计提供了一个空白画布。根据需要,可以从模板开始,或者直接从零开始构建你的设计。

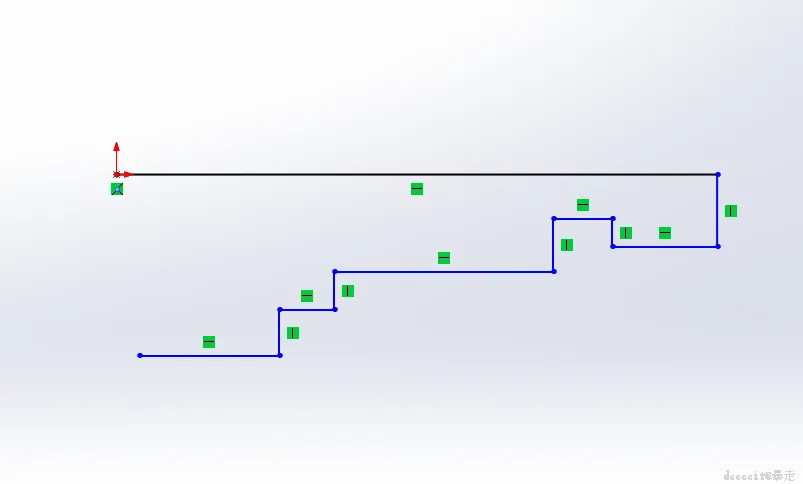

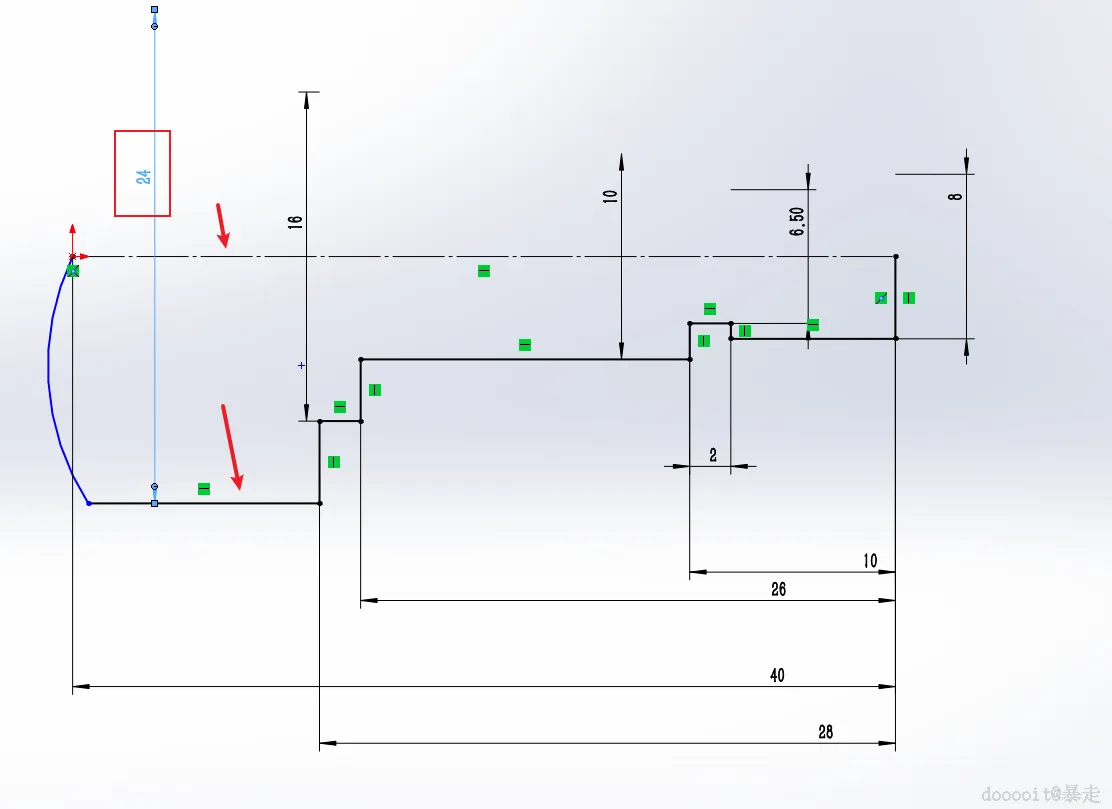

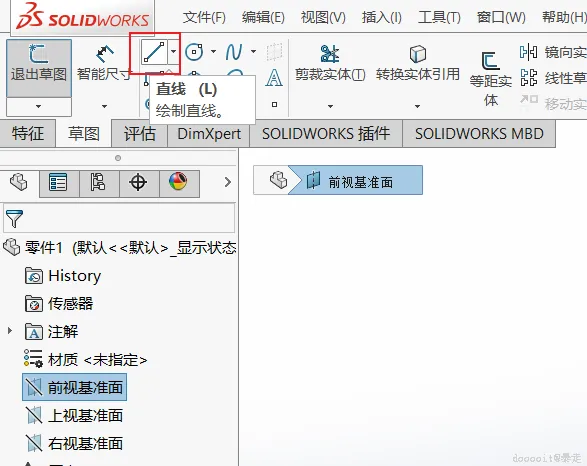

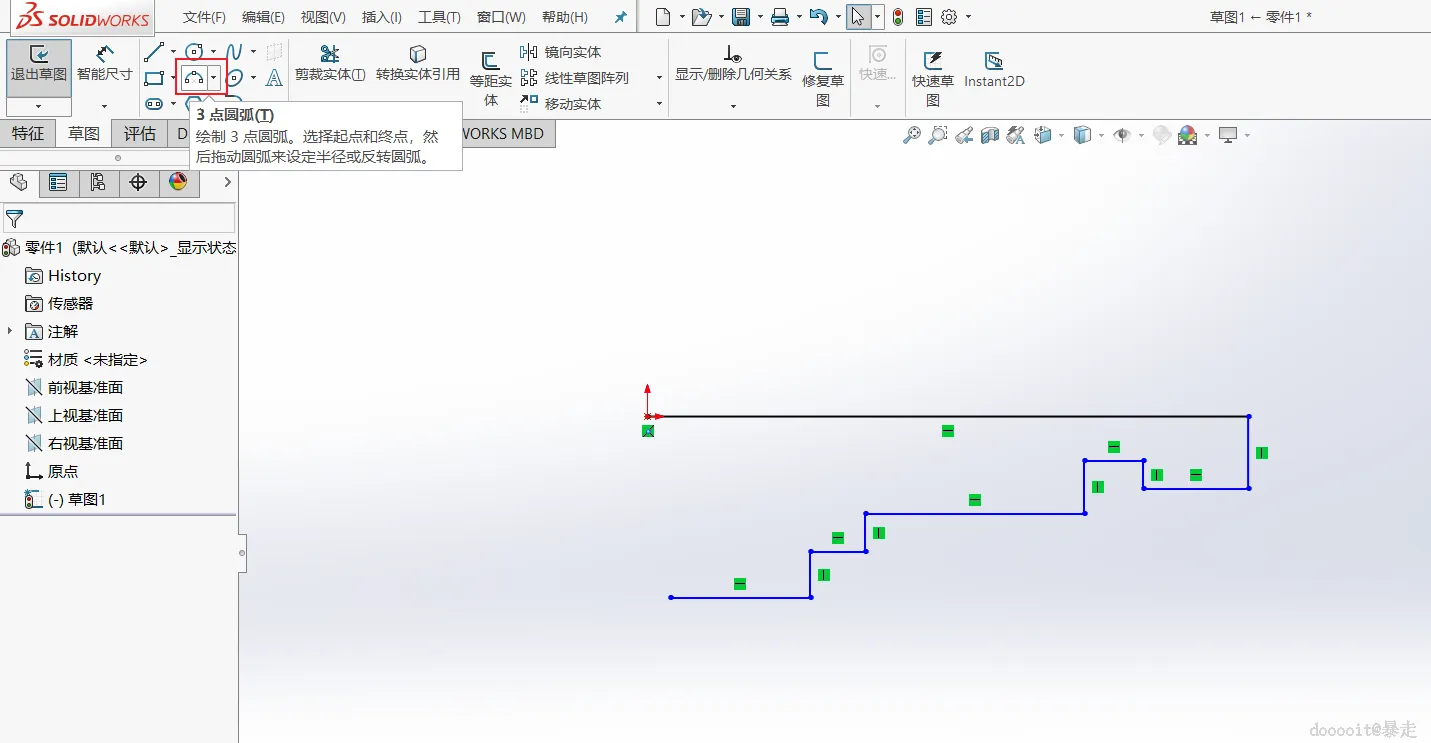

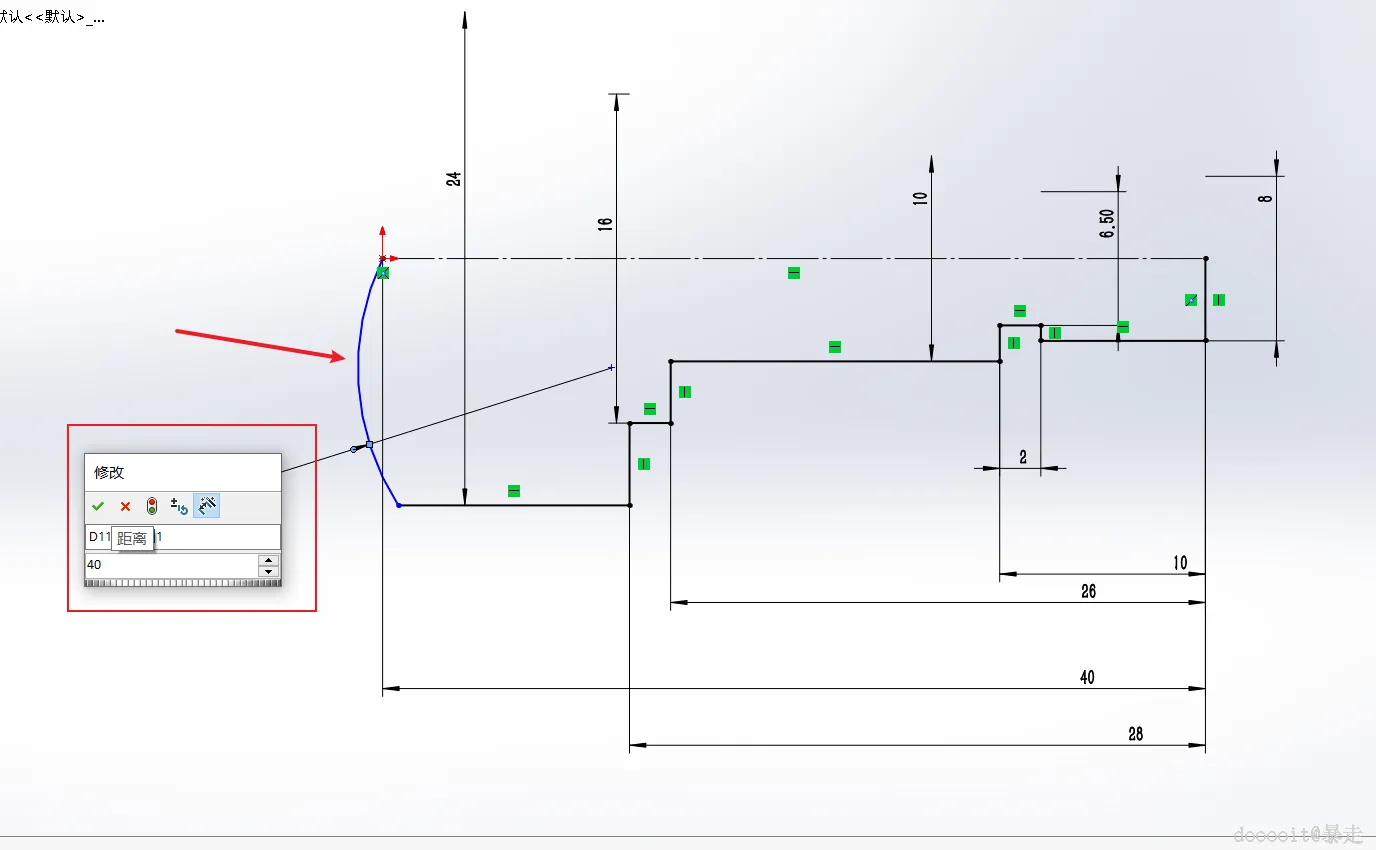

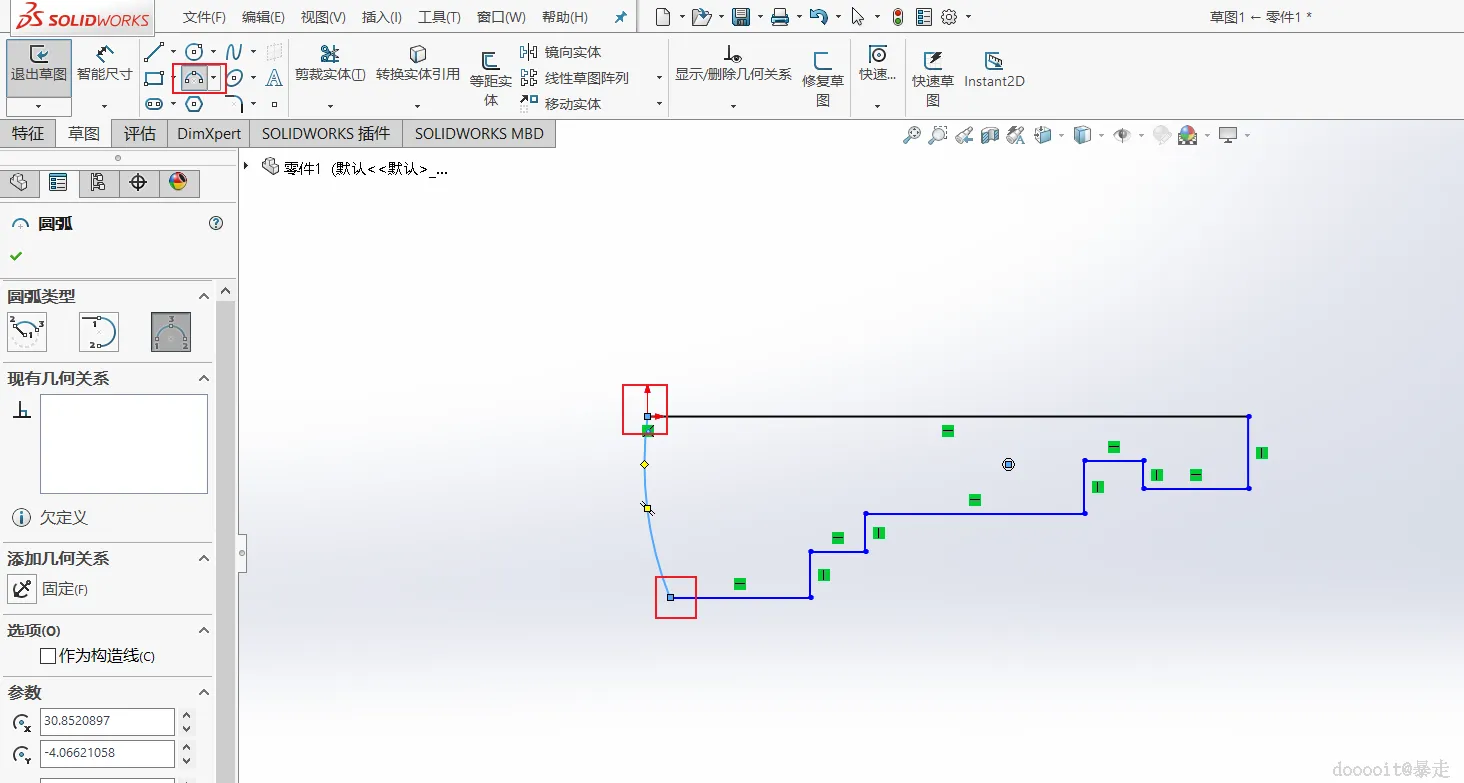

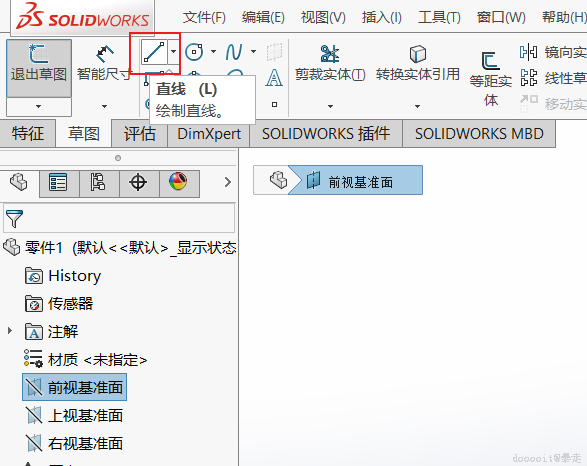

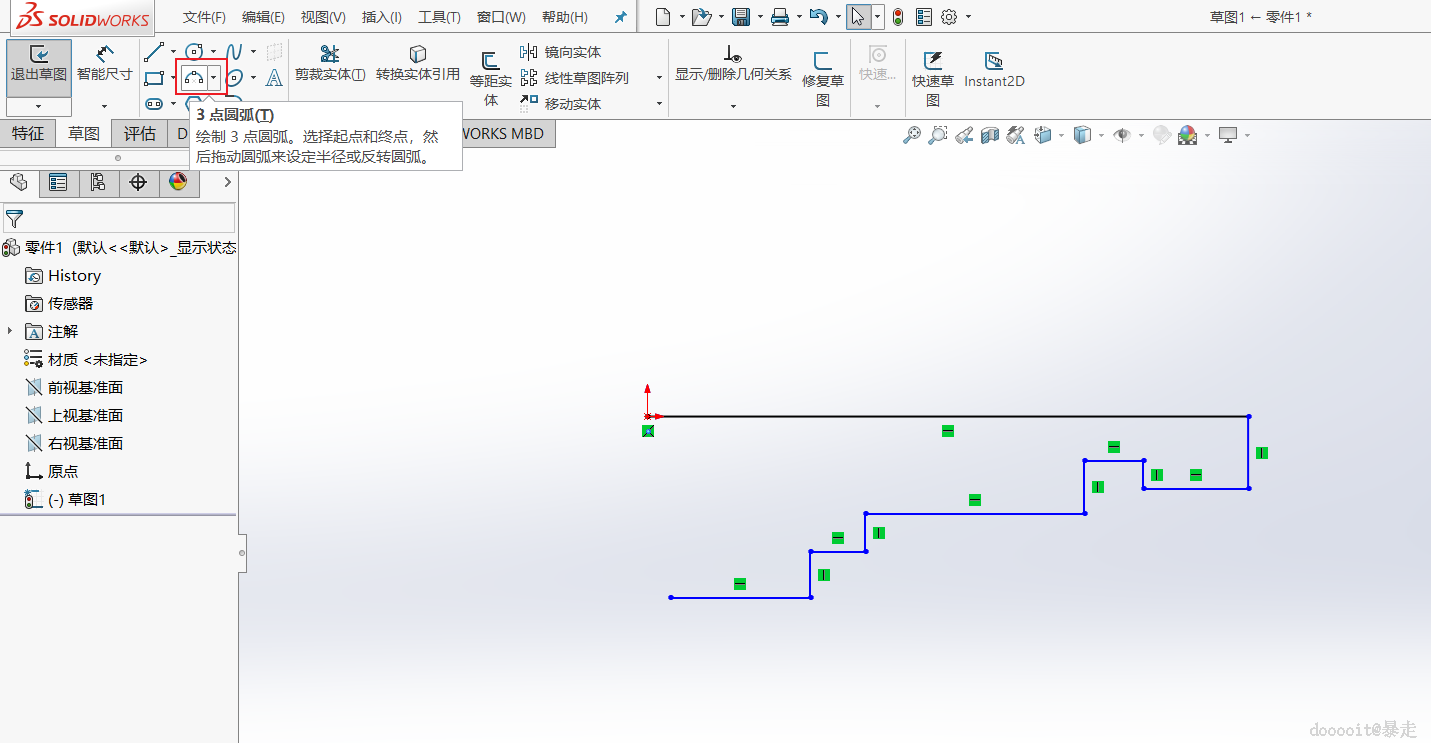

使用直线画出上图中的轮廓,竖线的角度都为90度,到底部的最后一条线不要越过上边原点的位置。使用三点圆弧连接原点和底部直线端点。

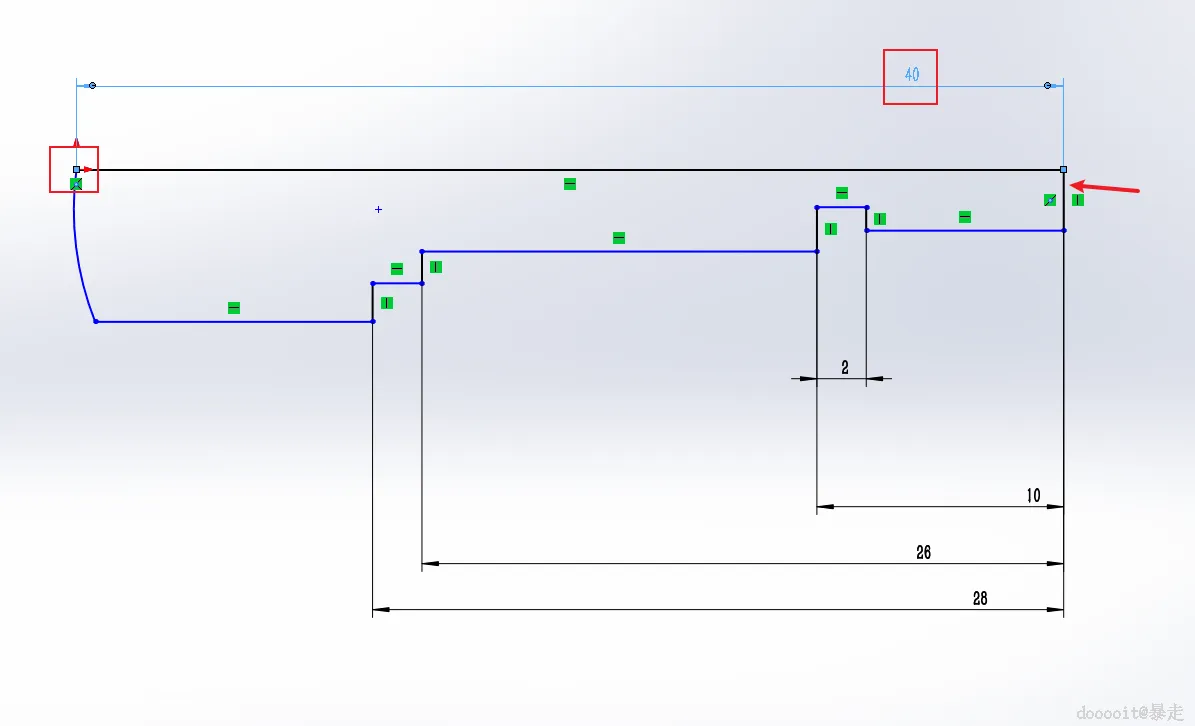

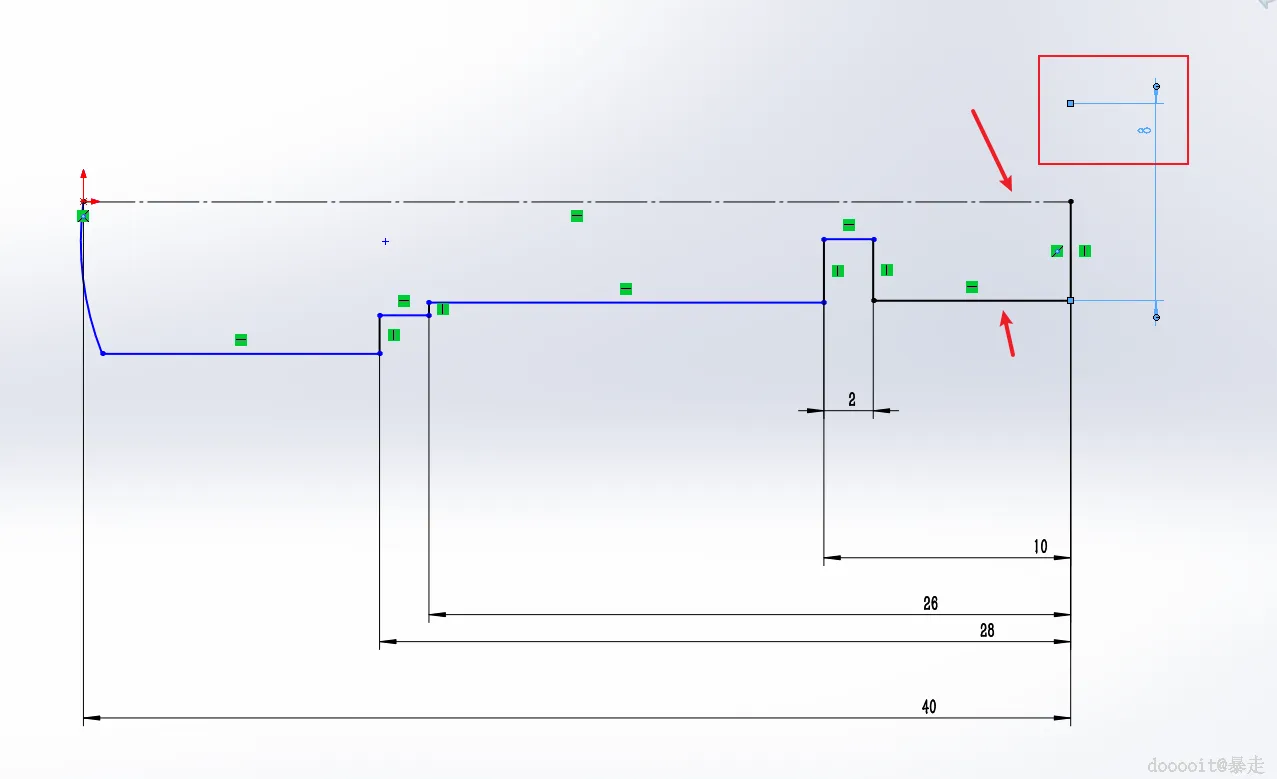

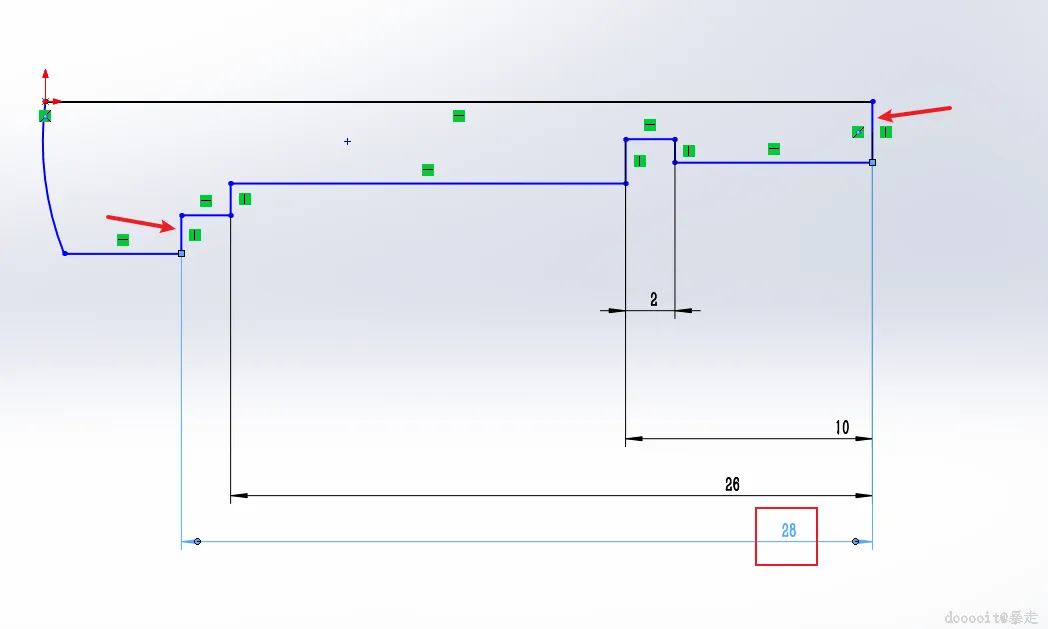

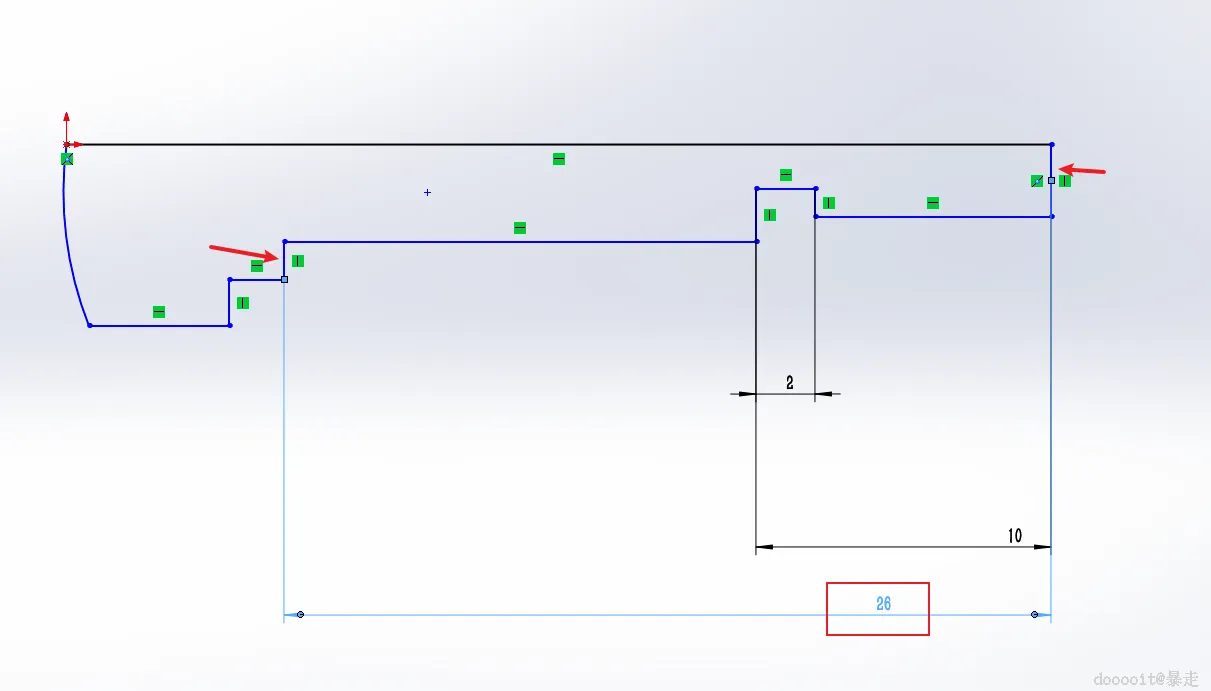

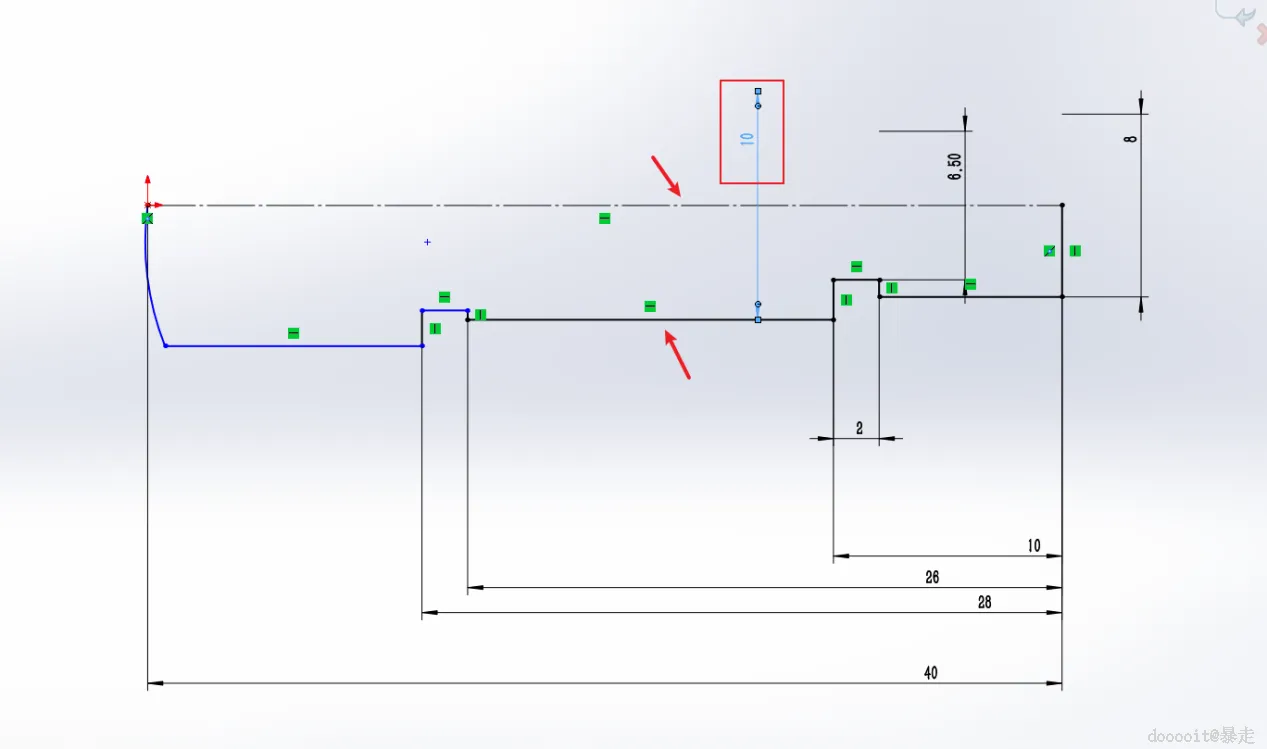

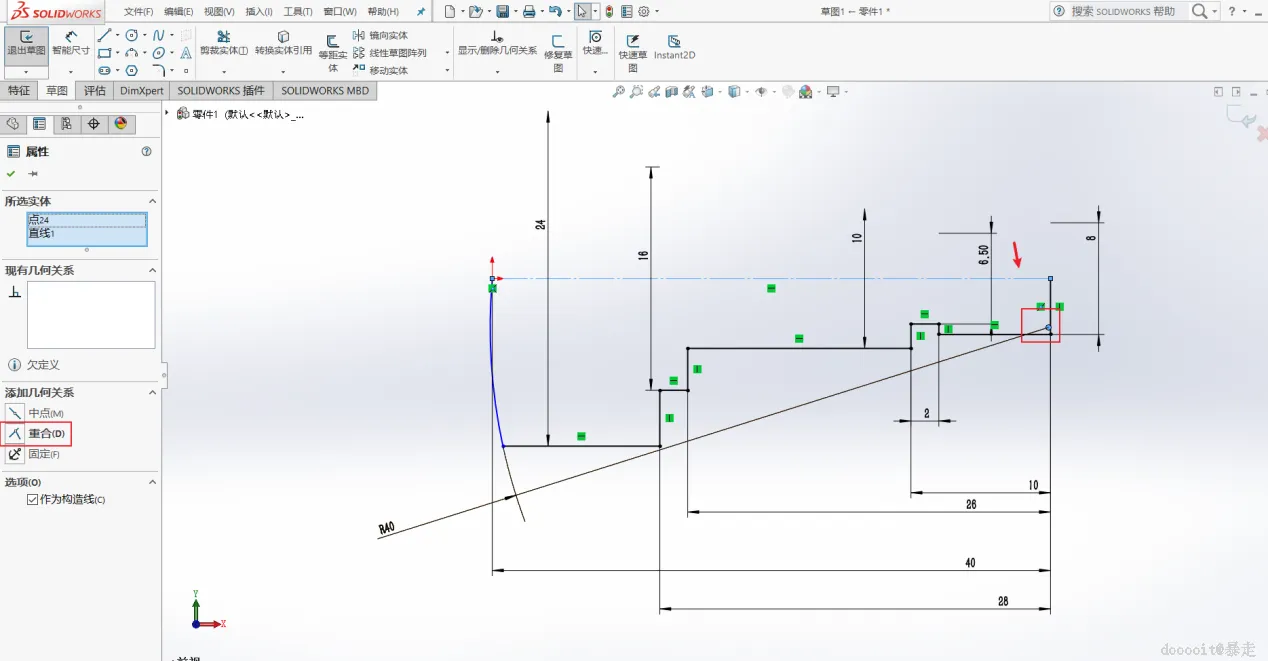

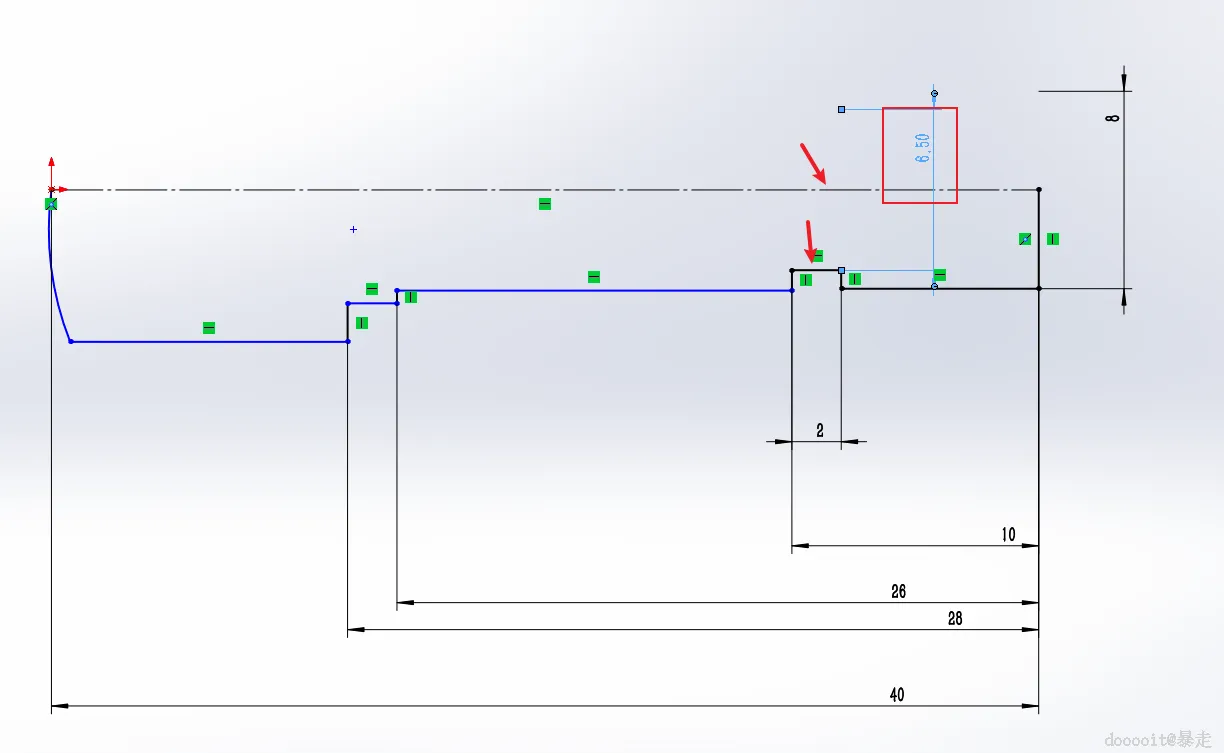

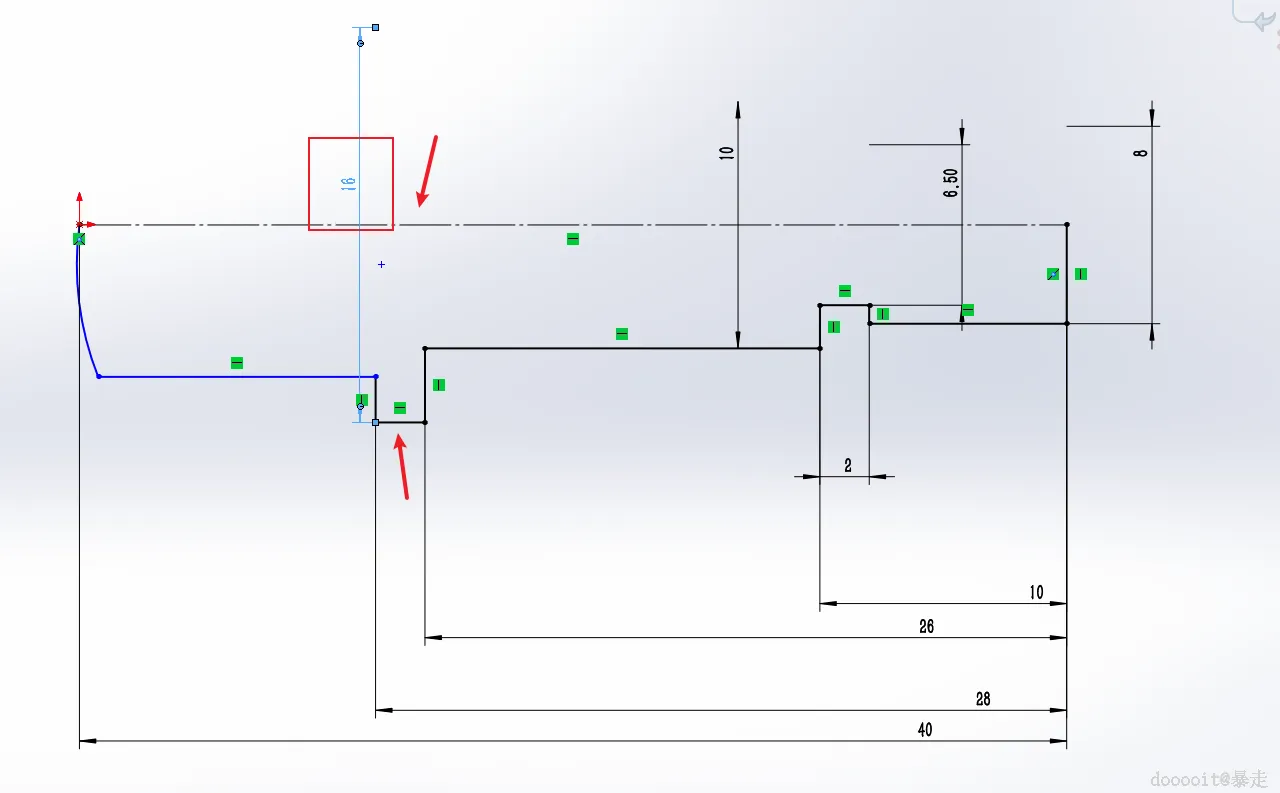

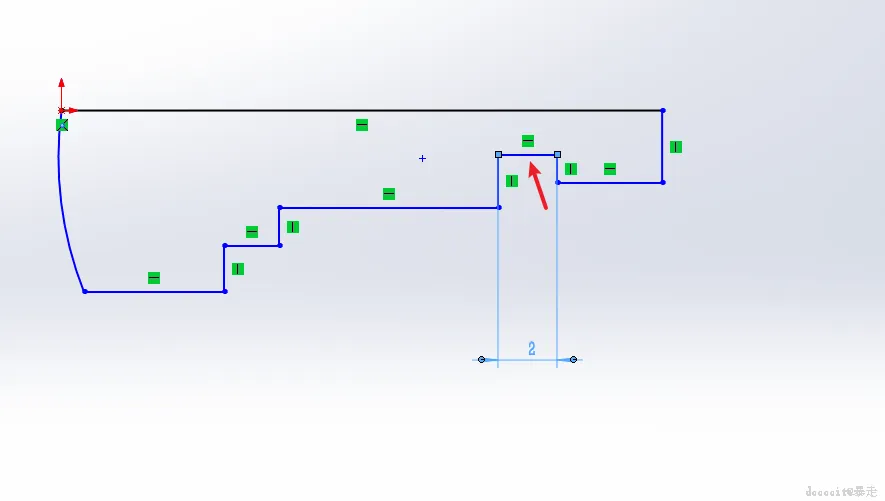

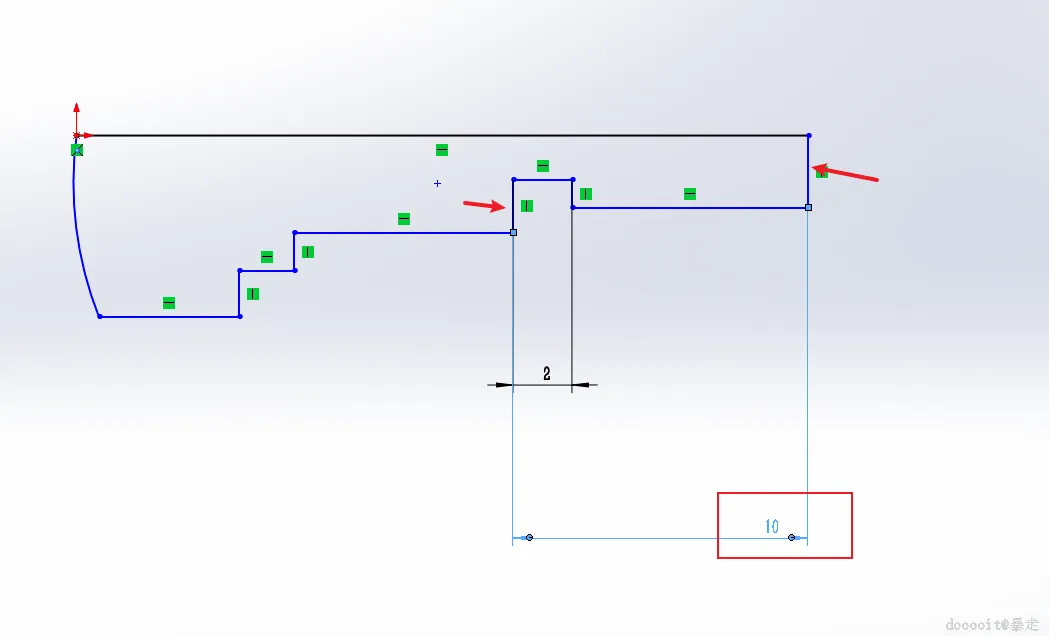

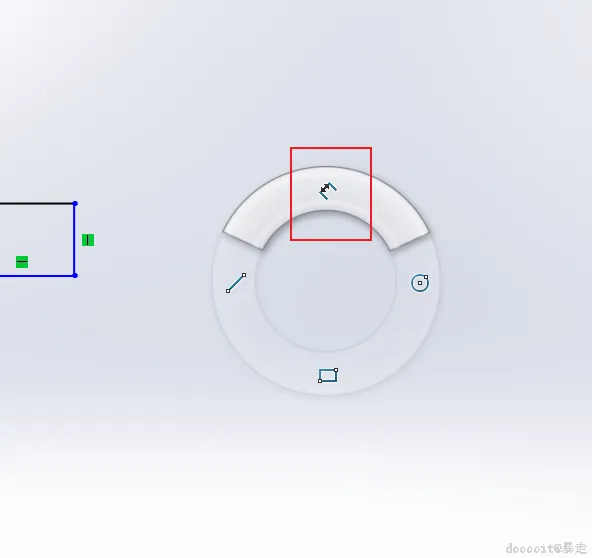

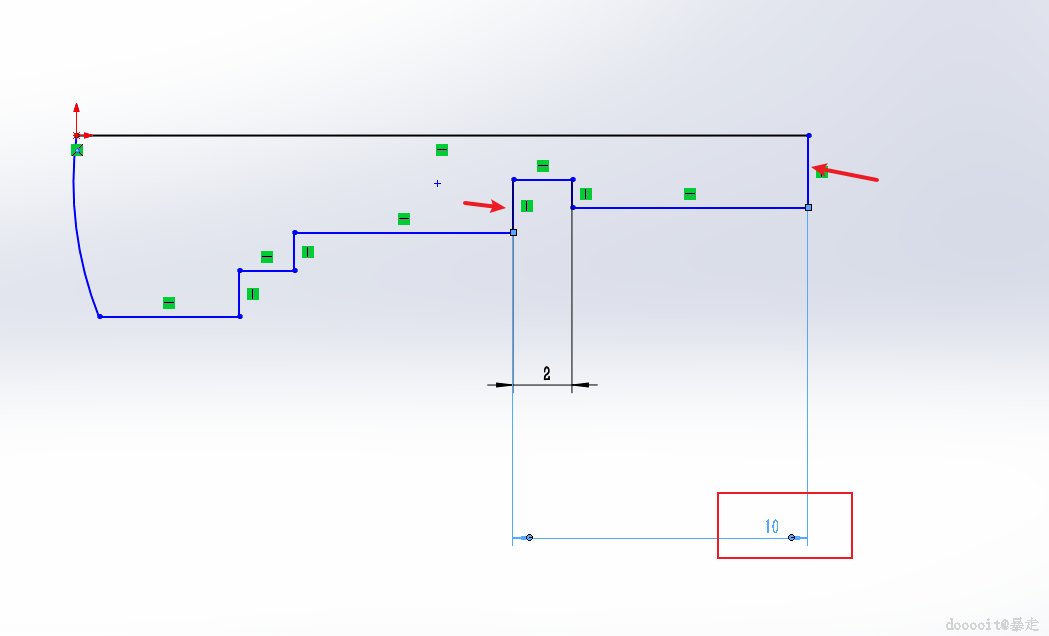

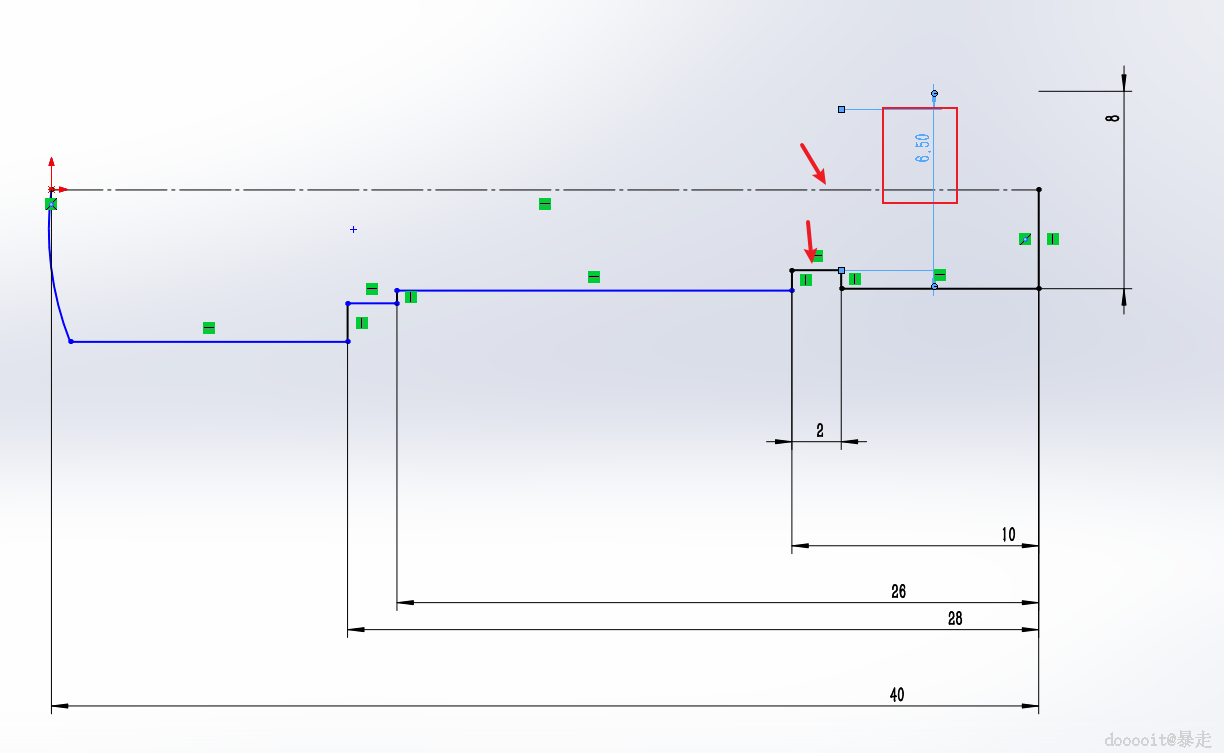

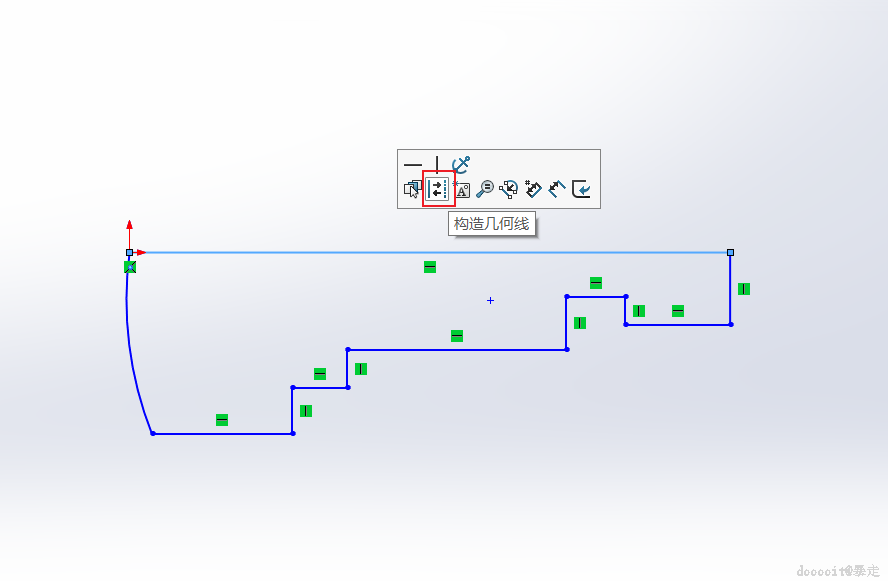

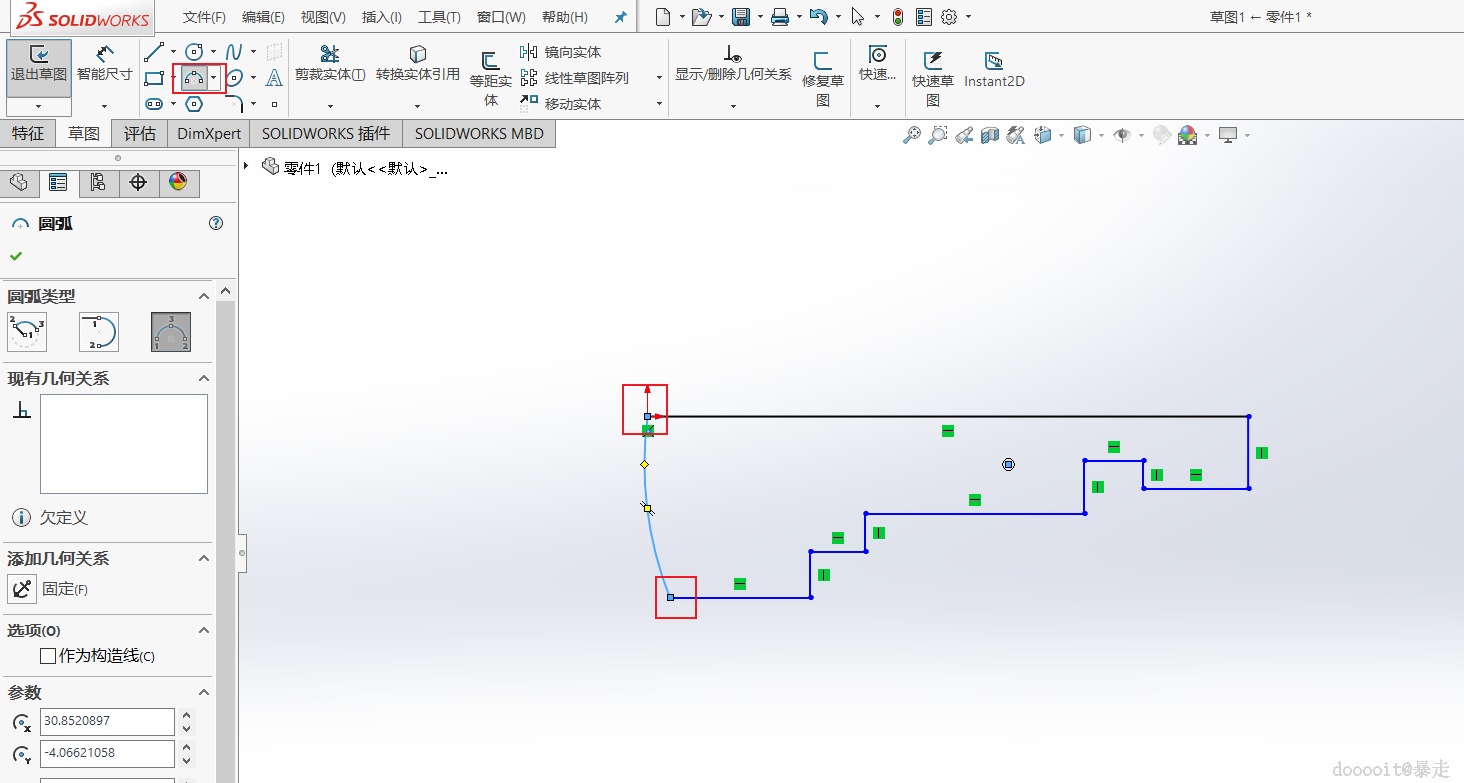

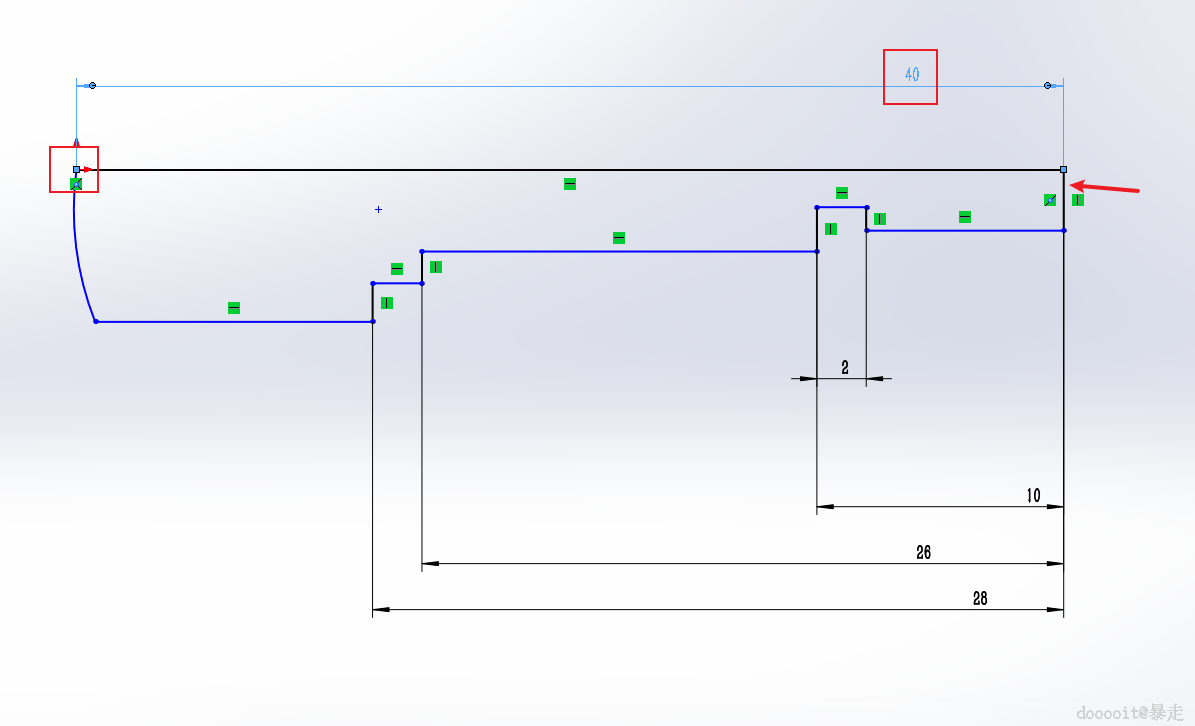

首先,将直线转换为构造线,以便后续使用旋转功能。然后在空白区域按住鼠标左键并向上拖动,选中“智能尺寸”工具进行尺寸标注。接着,先选择实体,再切换到构造线模式,即可标注圆的直径。在完成最后一张图中圆弧尺寸标注后,如果提示“未完全定义”,请选择圆弧两端点,再按住左键框选相应构造线,添加“重合”约束。最后,点击左上角的“退出草图”按钮,即可进入下一步操作。

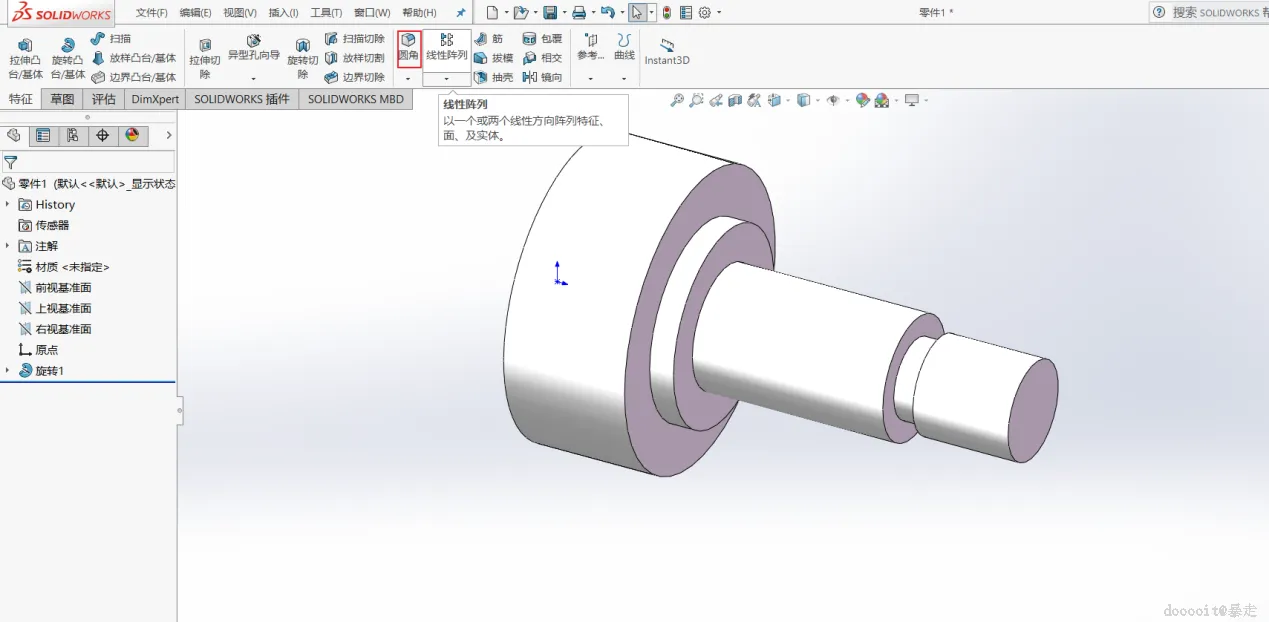

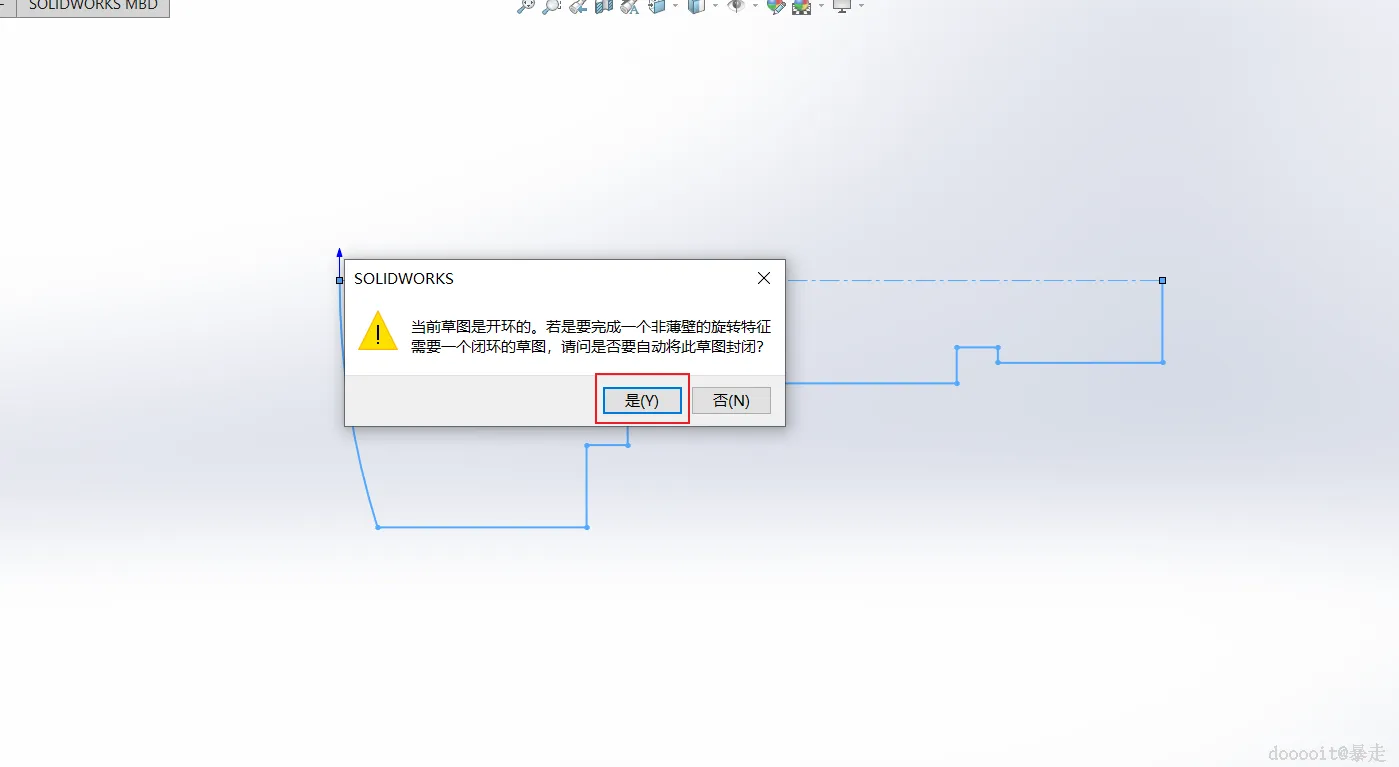

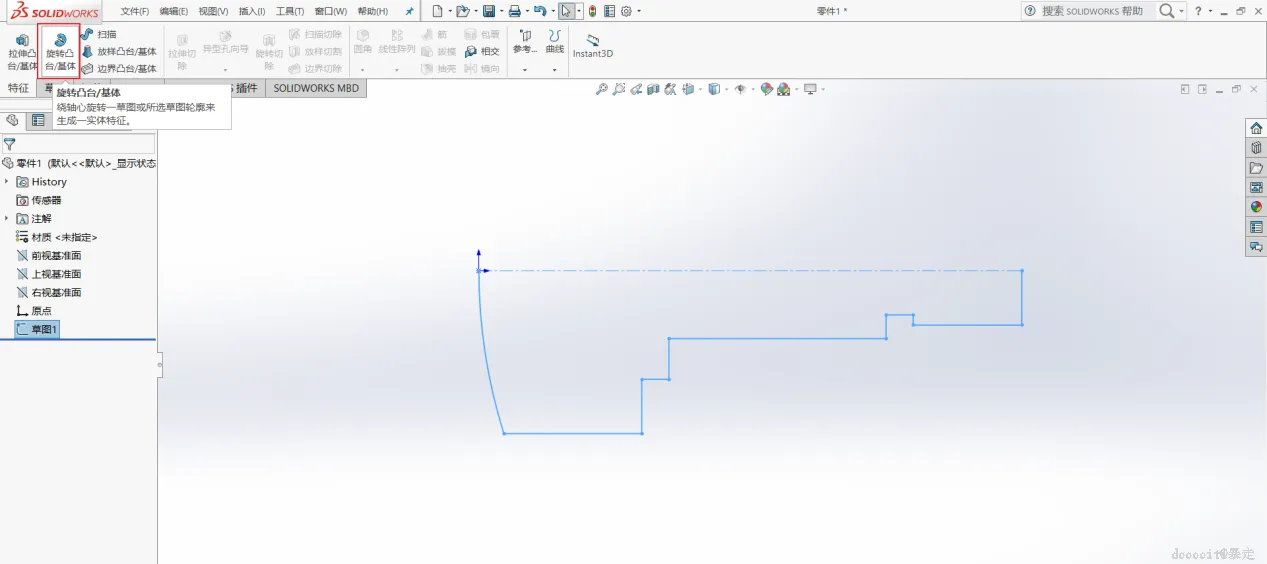

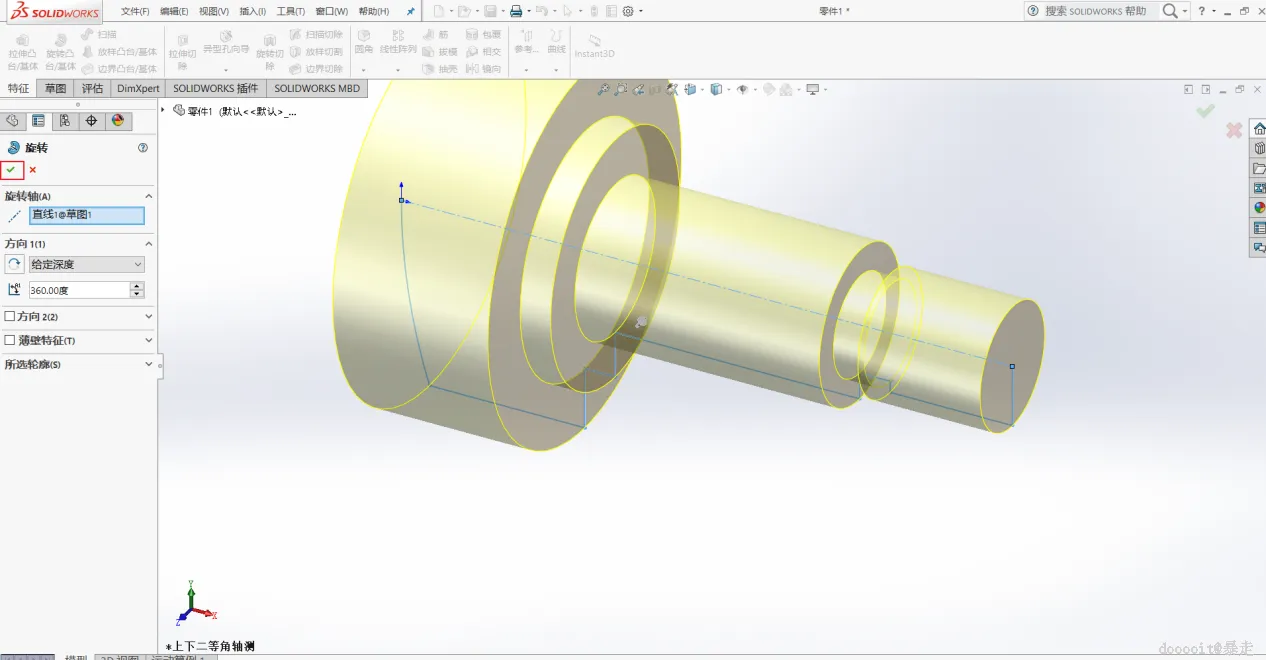

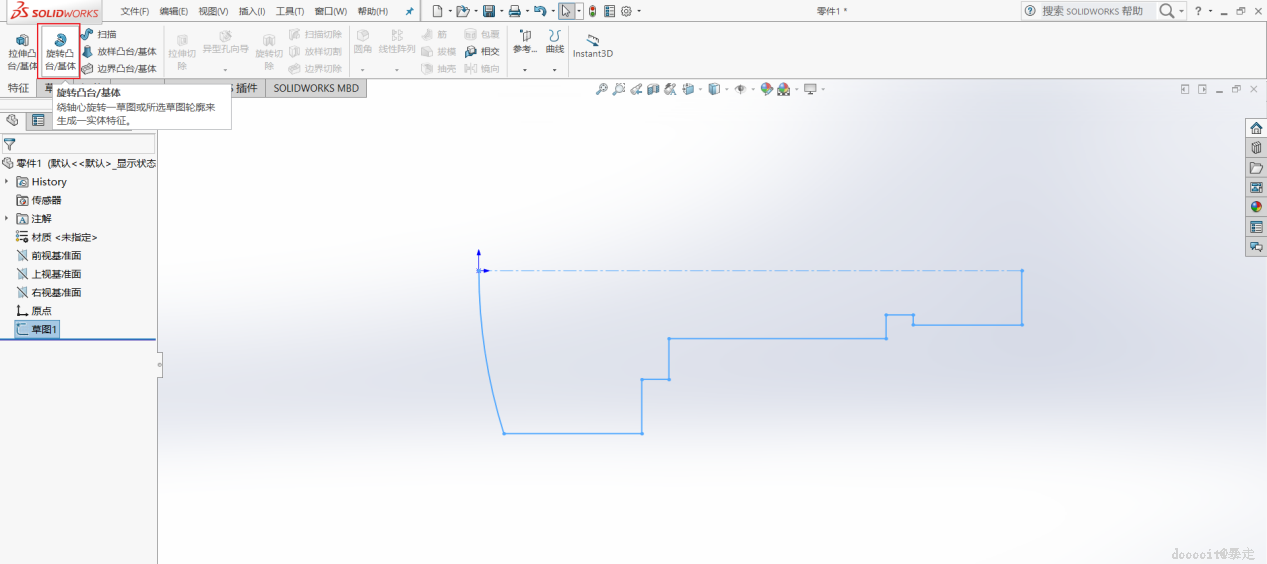

轮廓绘制完毕并标注好尺寸后,接下来便是将其绕选定轴心旋转生成实体特征。SolidWorks会提示是否自动封闭开环草图,选择“是”以完成非薄壁的旋转特征。

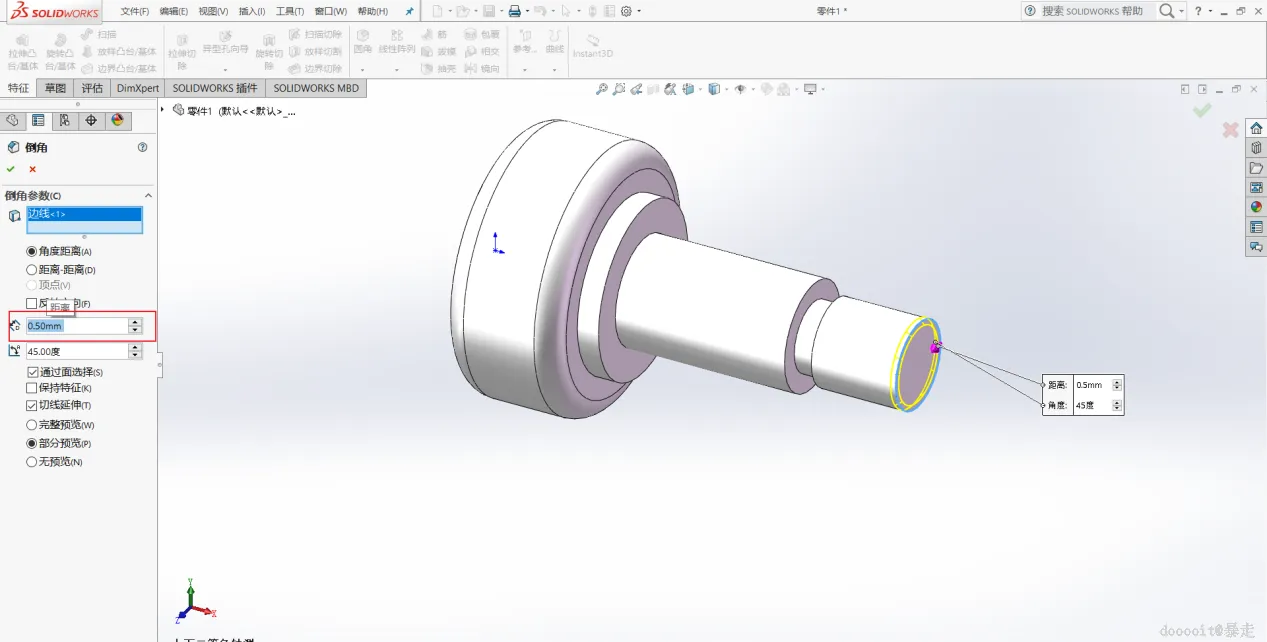

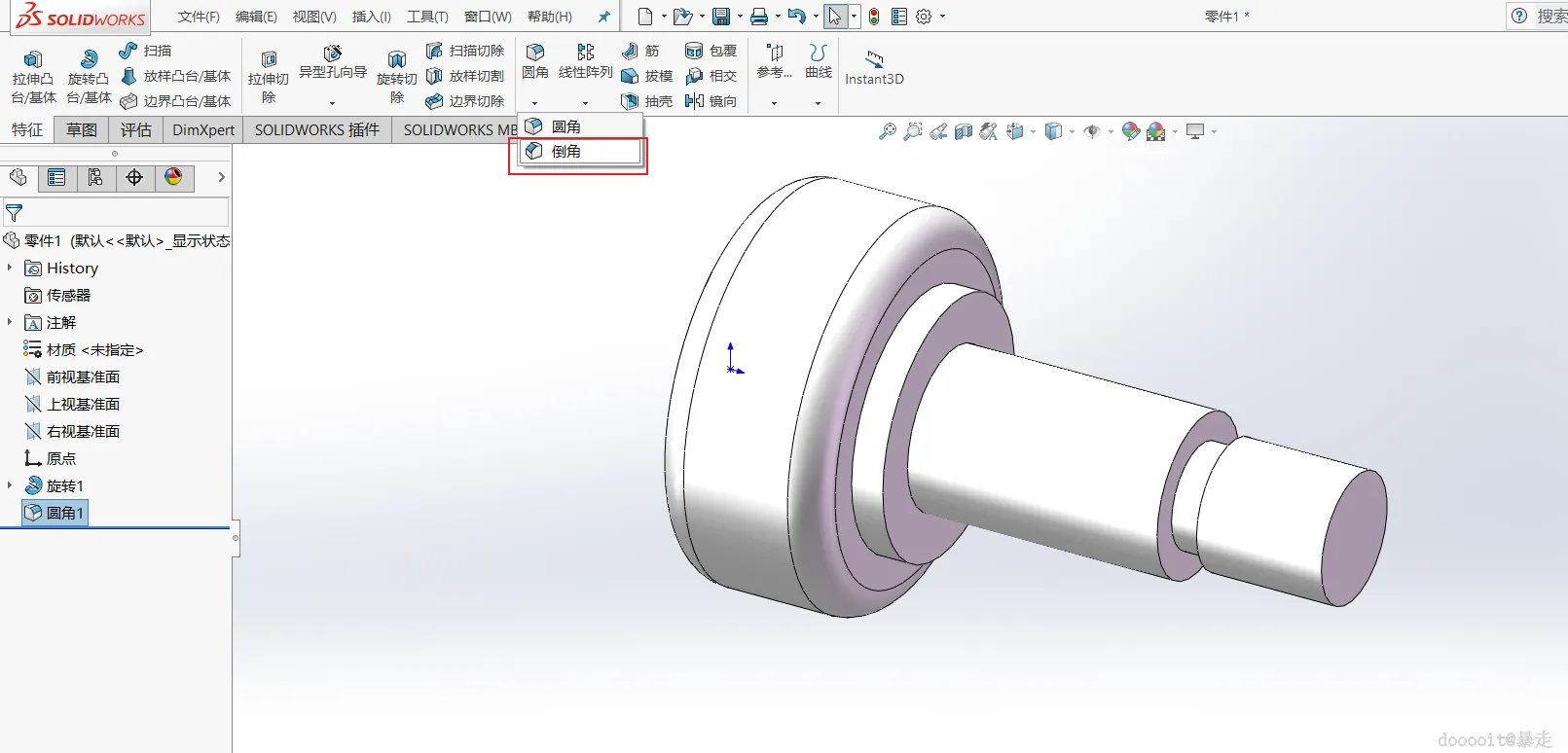

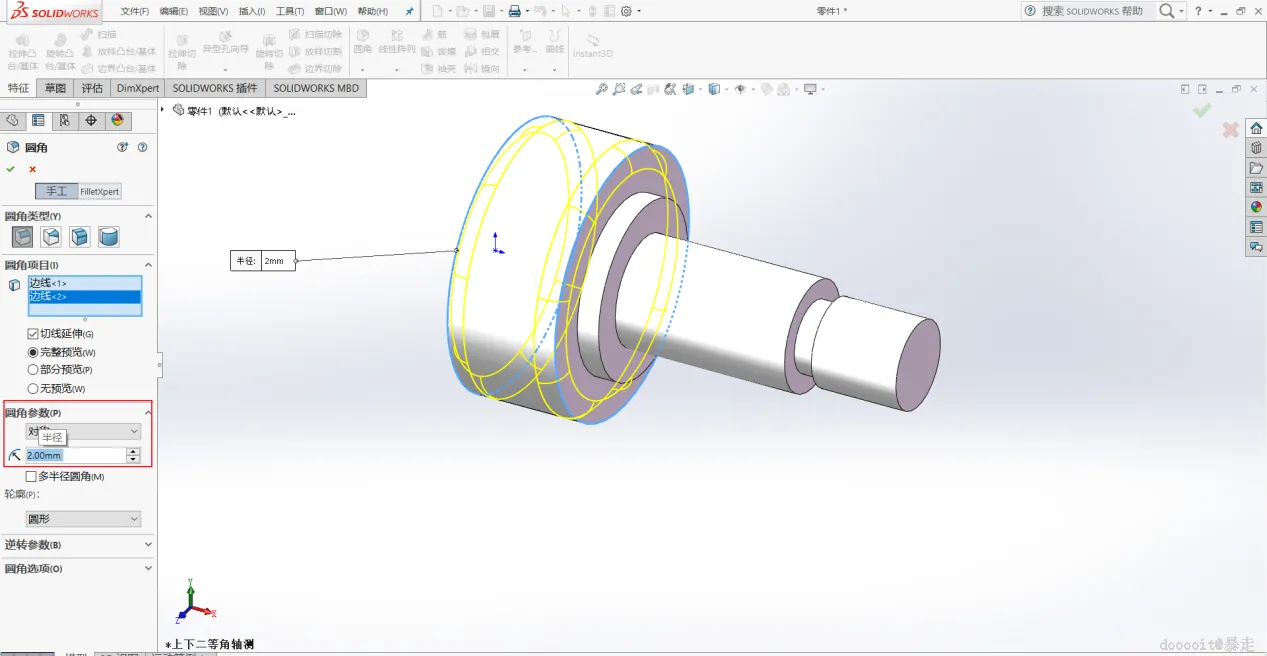

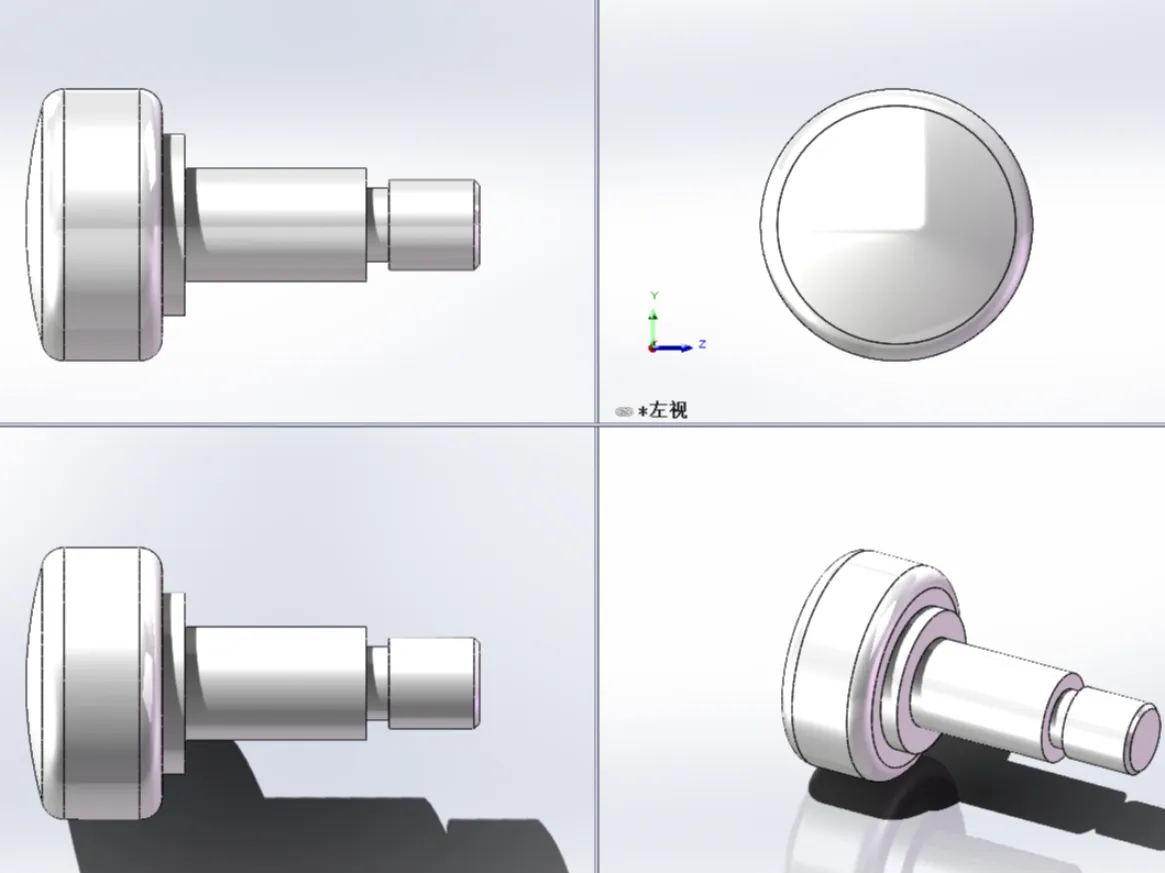

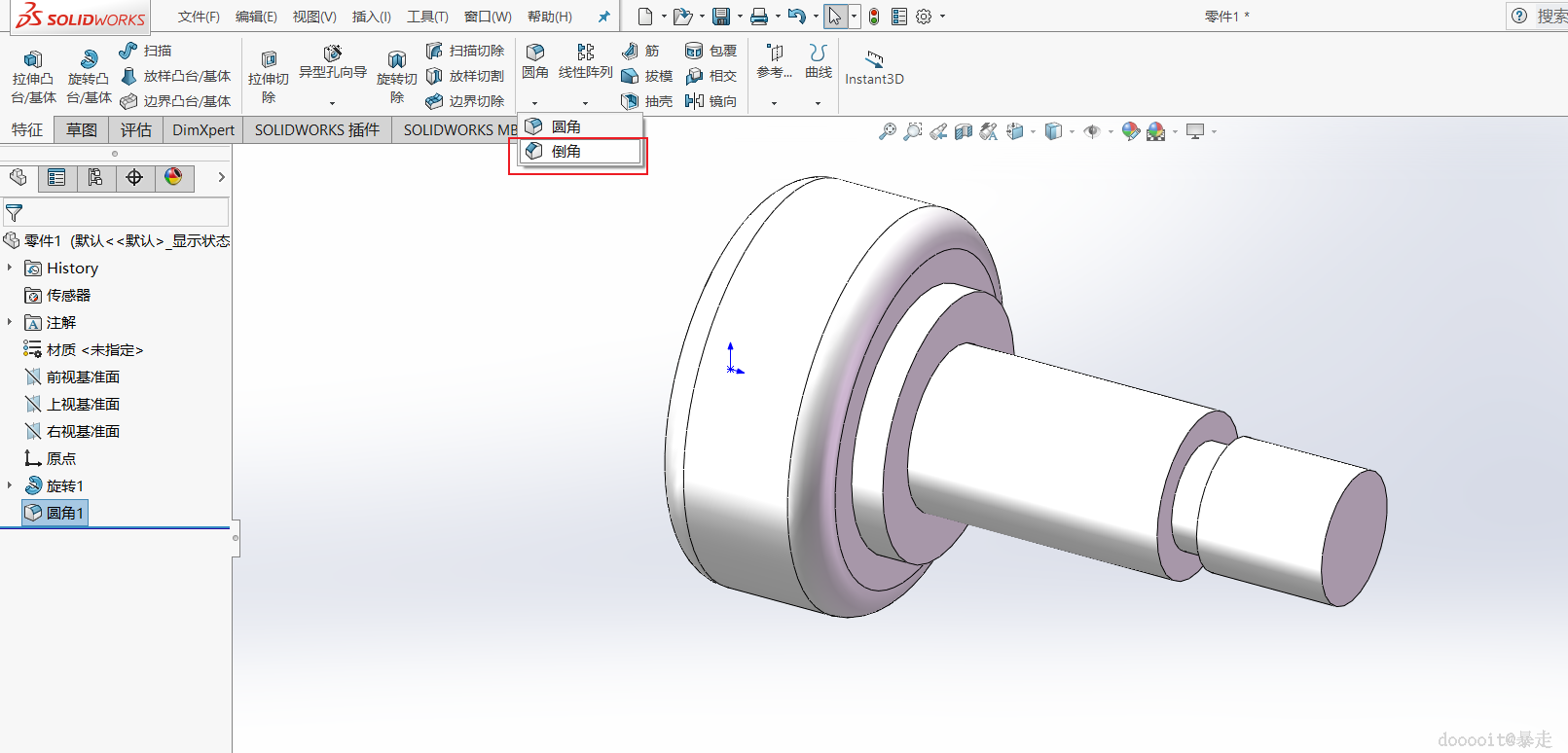

给模型底部做了2 mm的圆角处理,头部则倒了0.5 mm的斜边,这样摸起来更圆滑、不容易刮手,看着也更顺眼。
