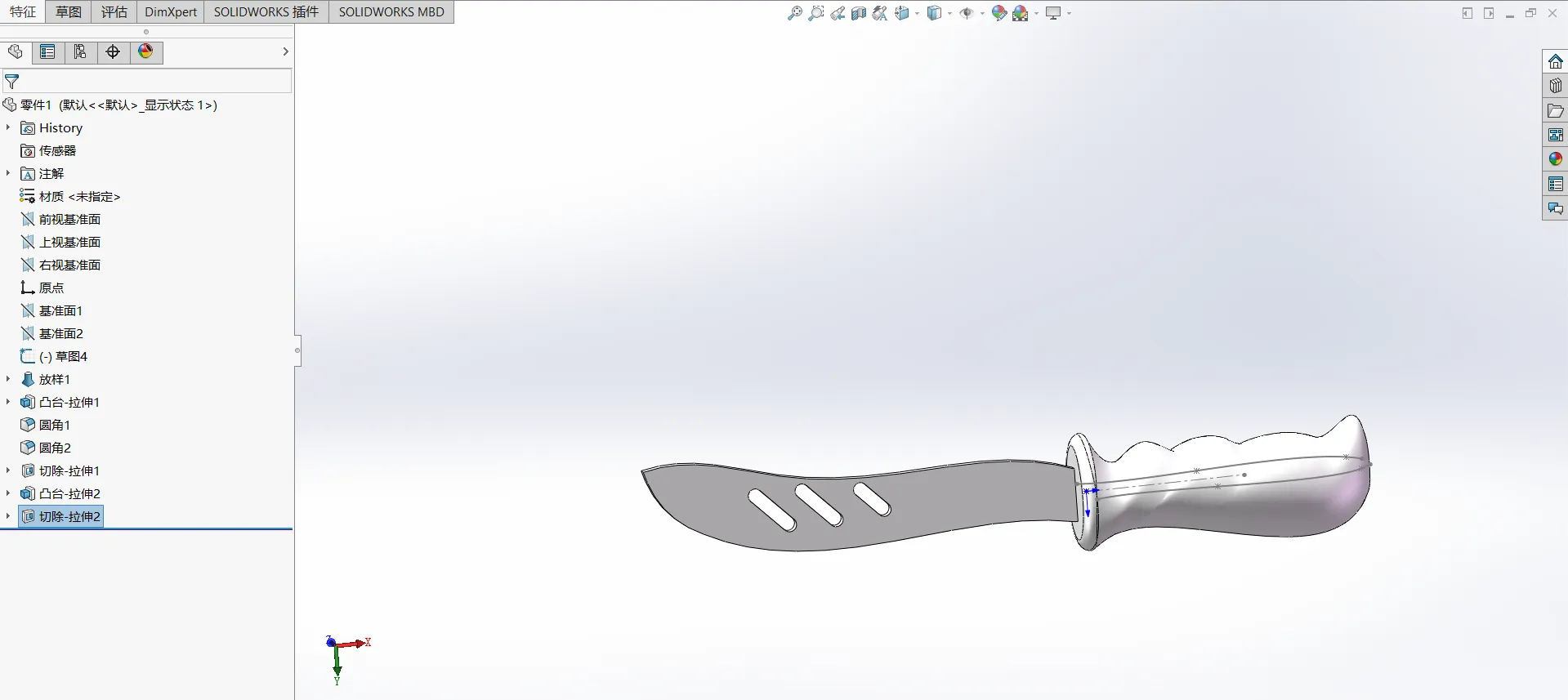

Solid Works教学之匕首

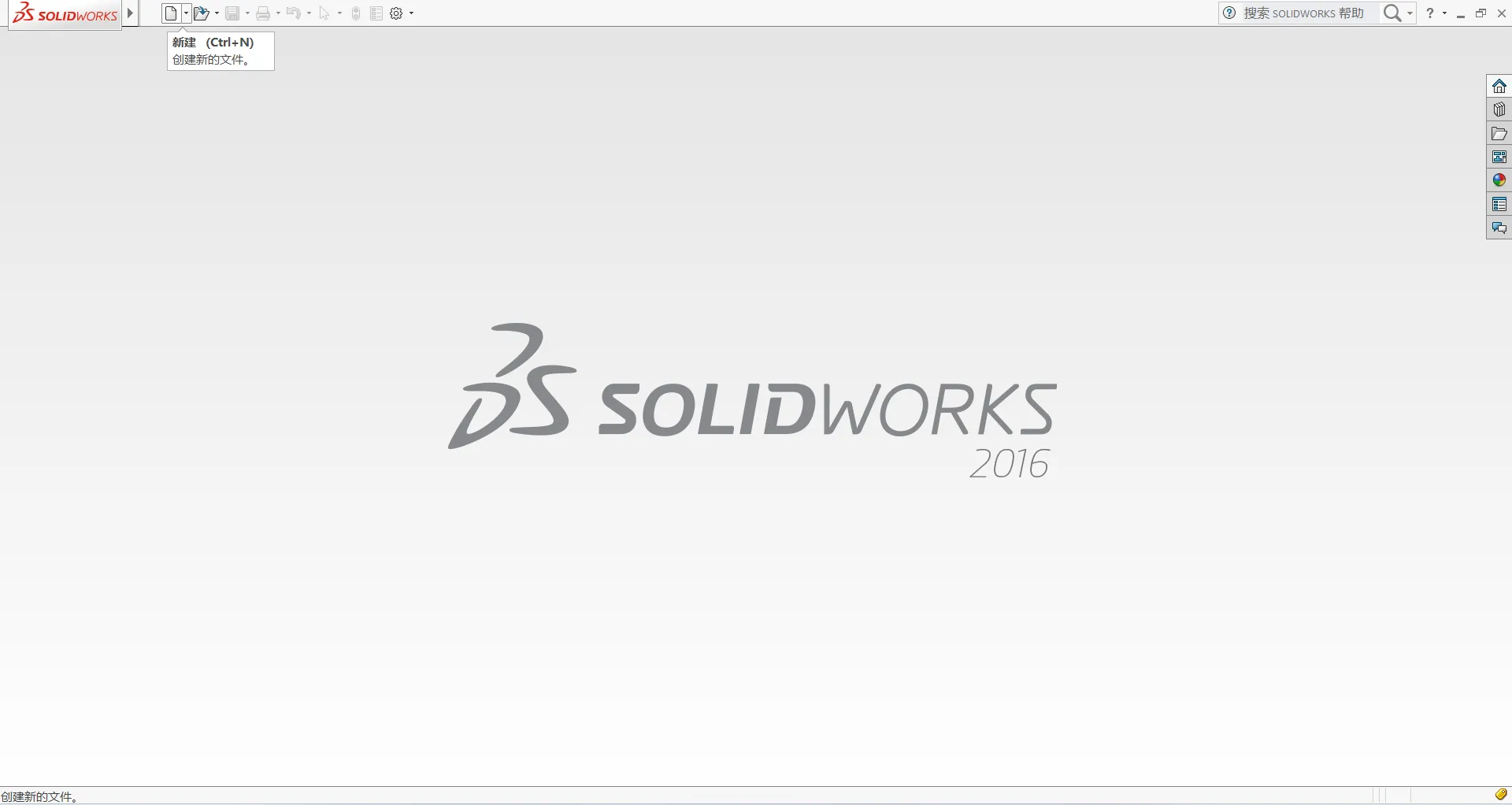

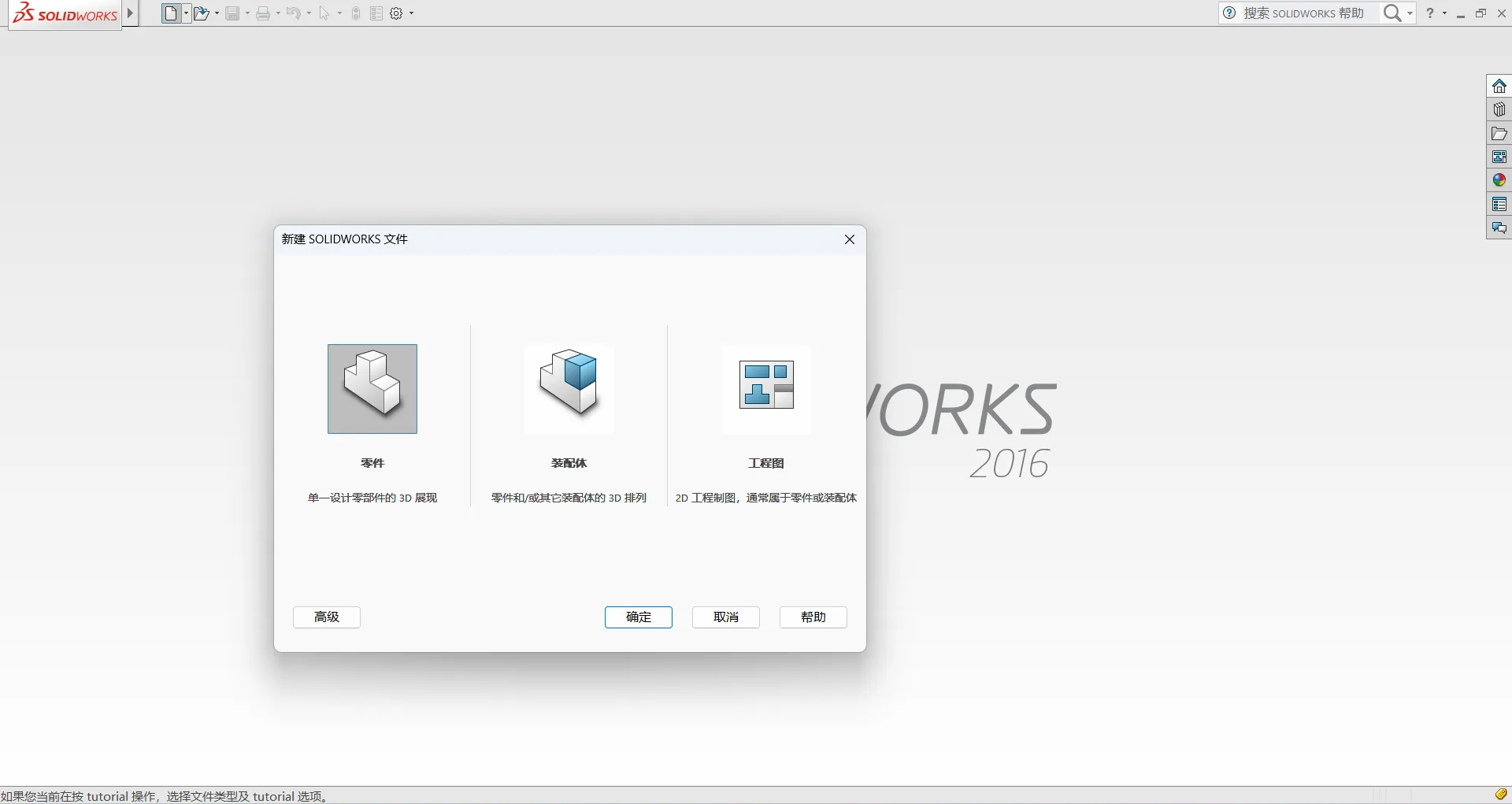

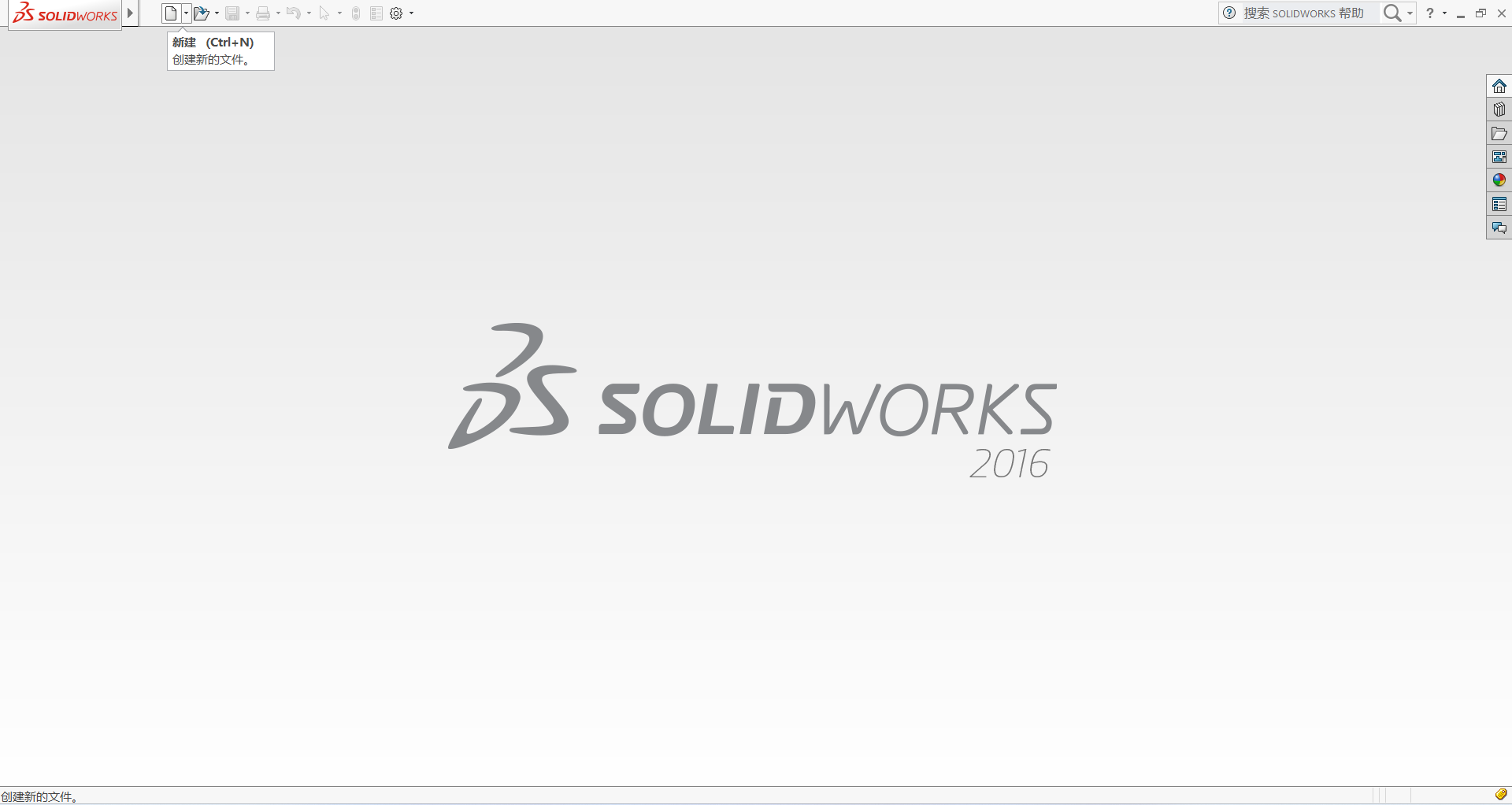

右上角新建 弹出窗口选择零件，然后点击确定按钮，如图所示

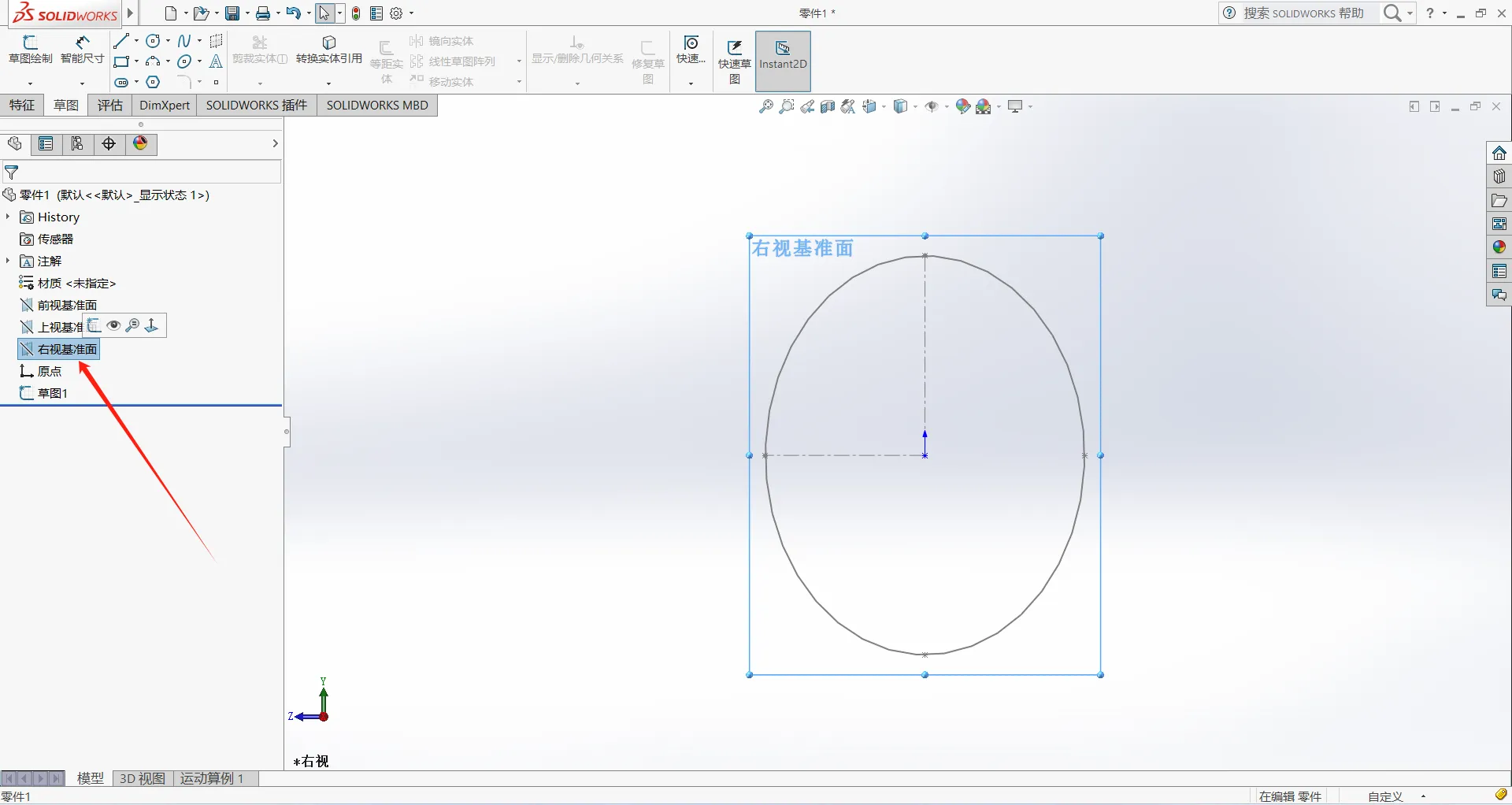

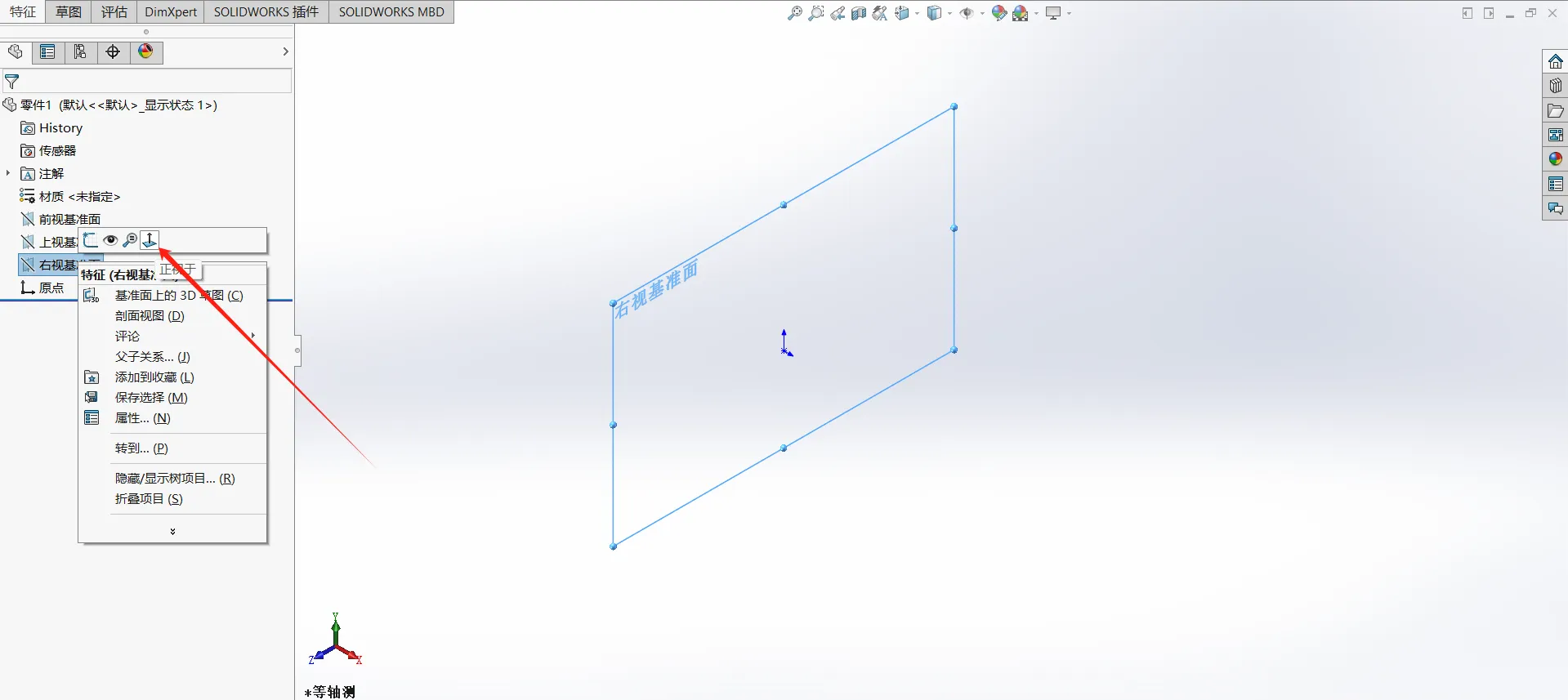

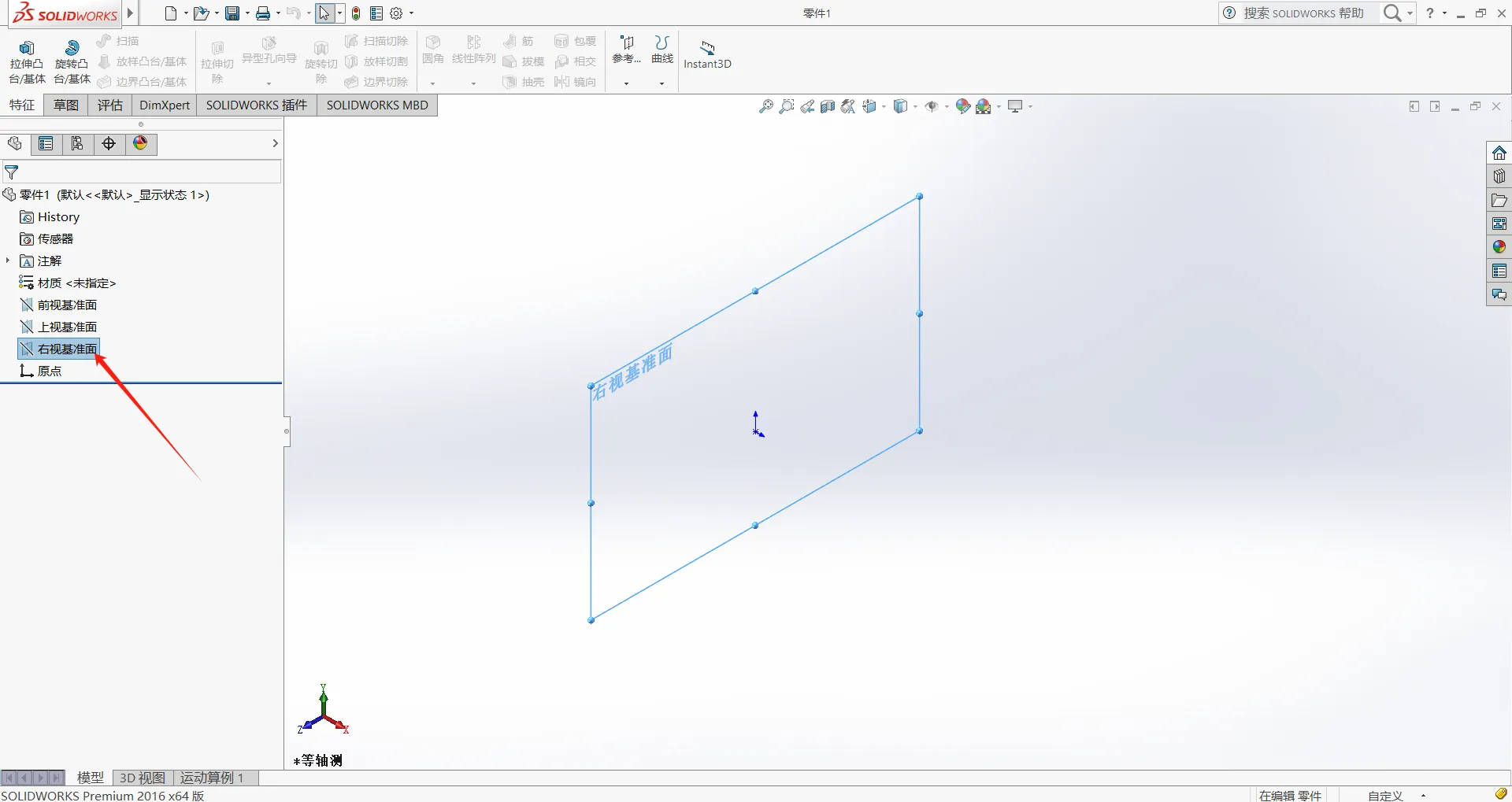

1. 点击 右视基准面->右键 正视于 如图1所示

2. 点击草图右上角草图绘制如图2所示

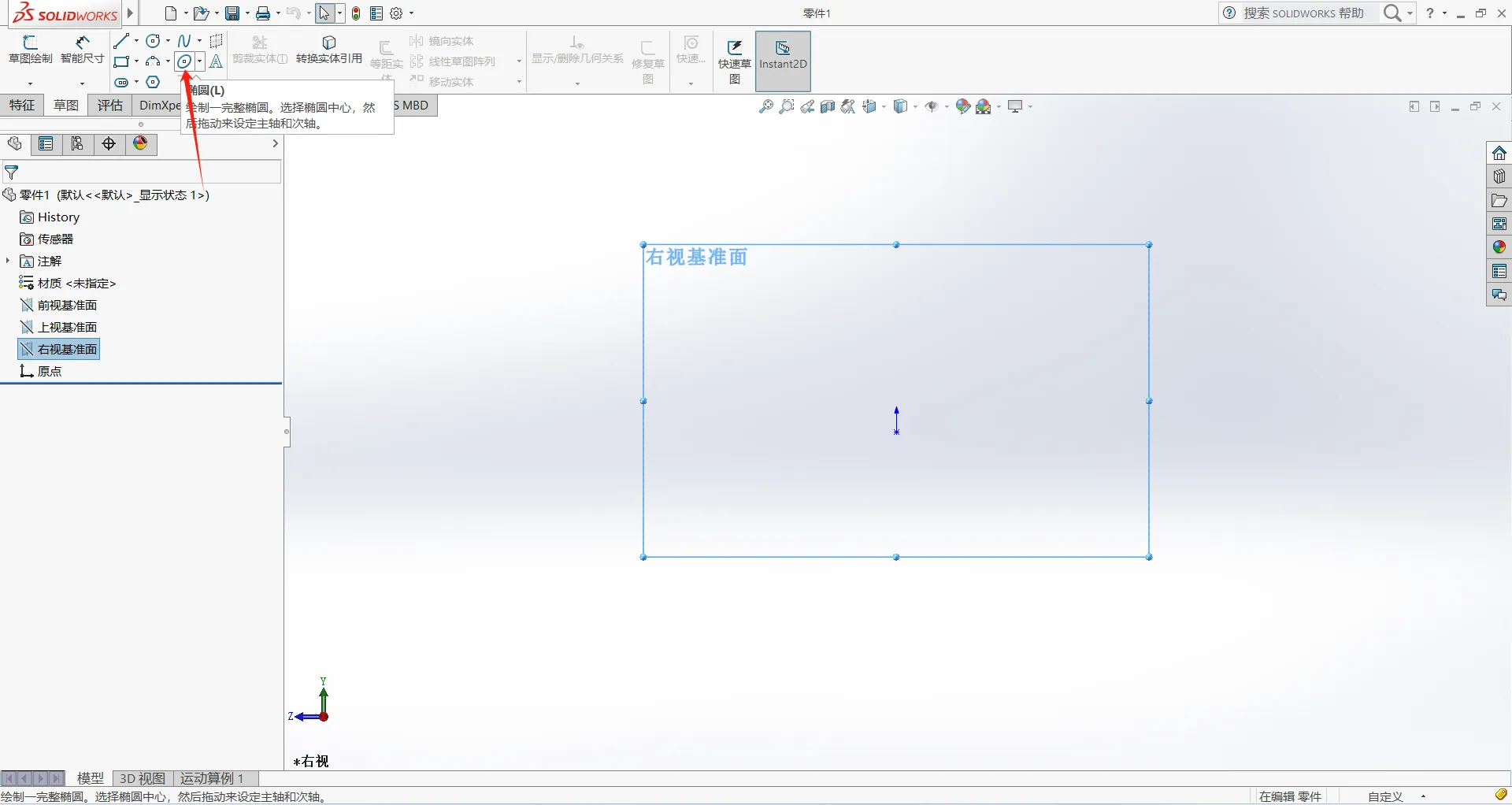

3. 点击上方椭圆，然后画一个椭圆 如图3所示

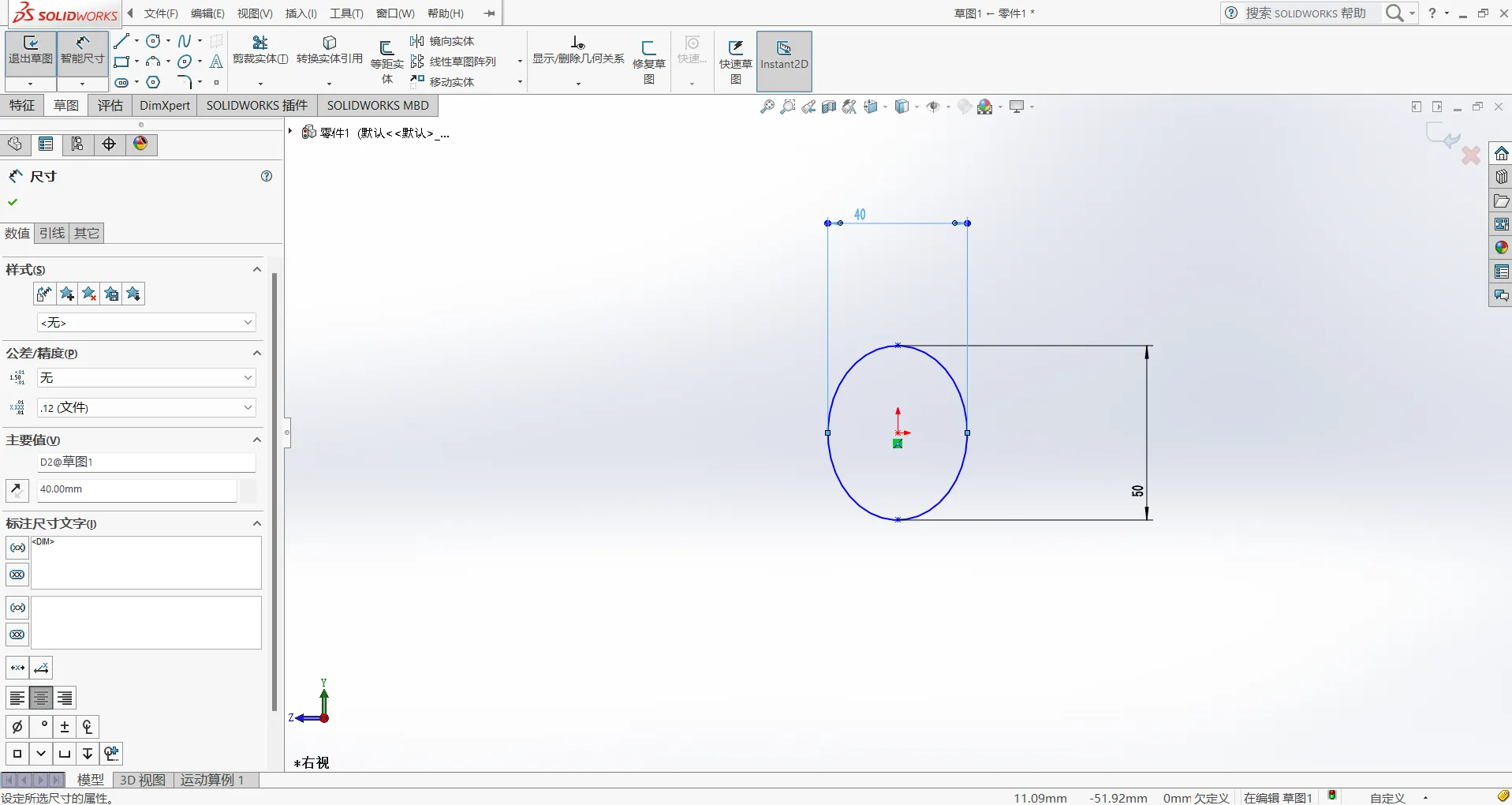

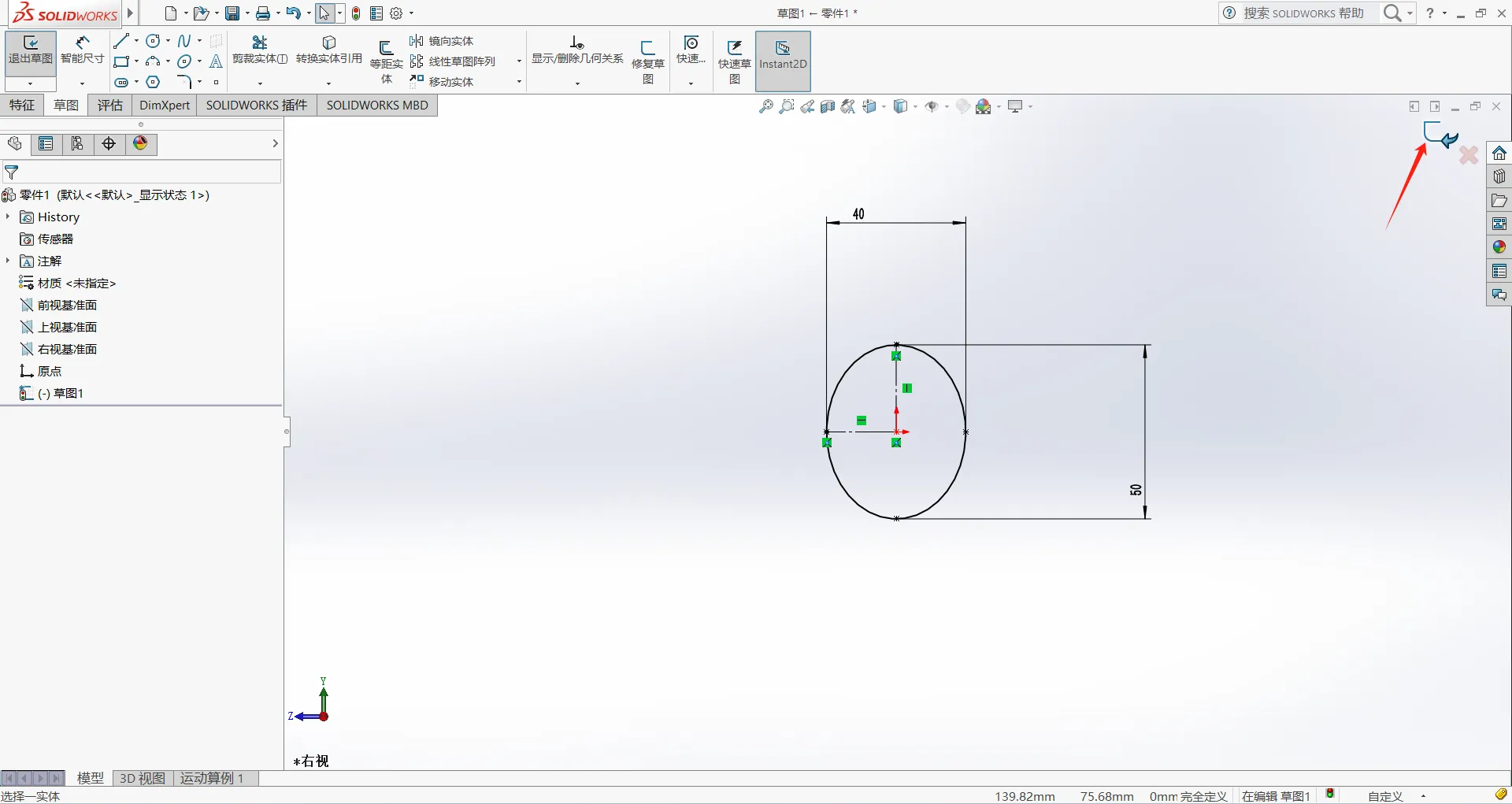

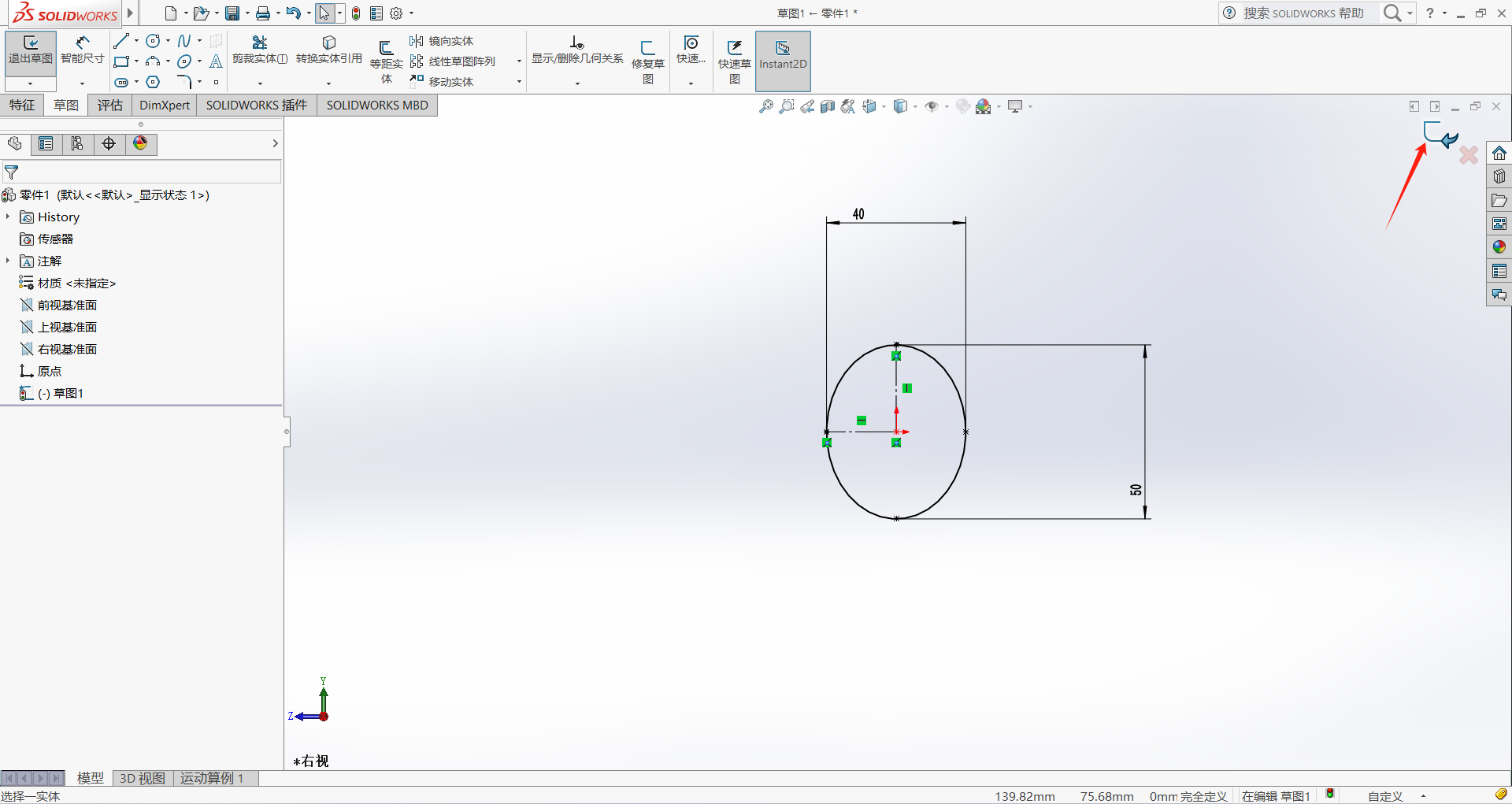

4. 点击上方智能尺寸-> 高设置为50 宽设置为40 如图4所示

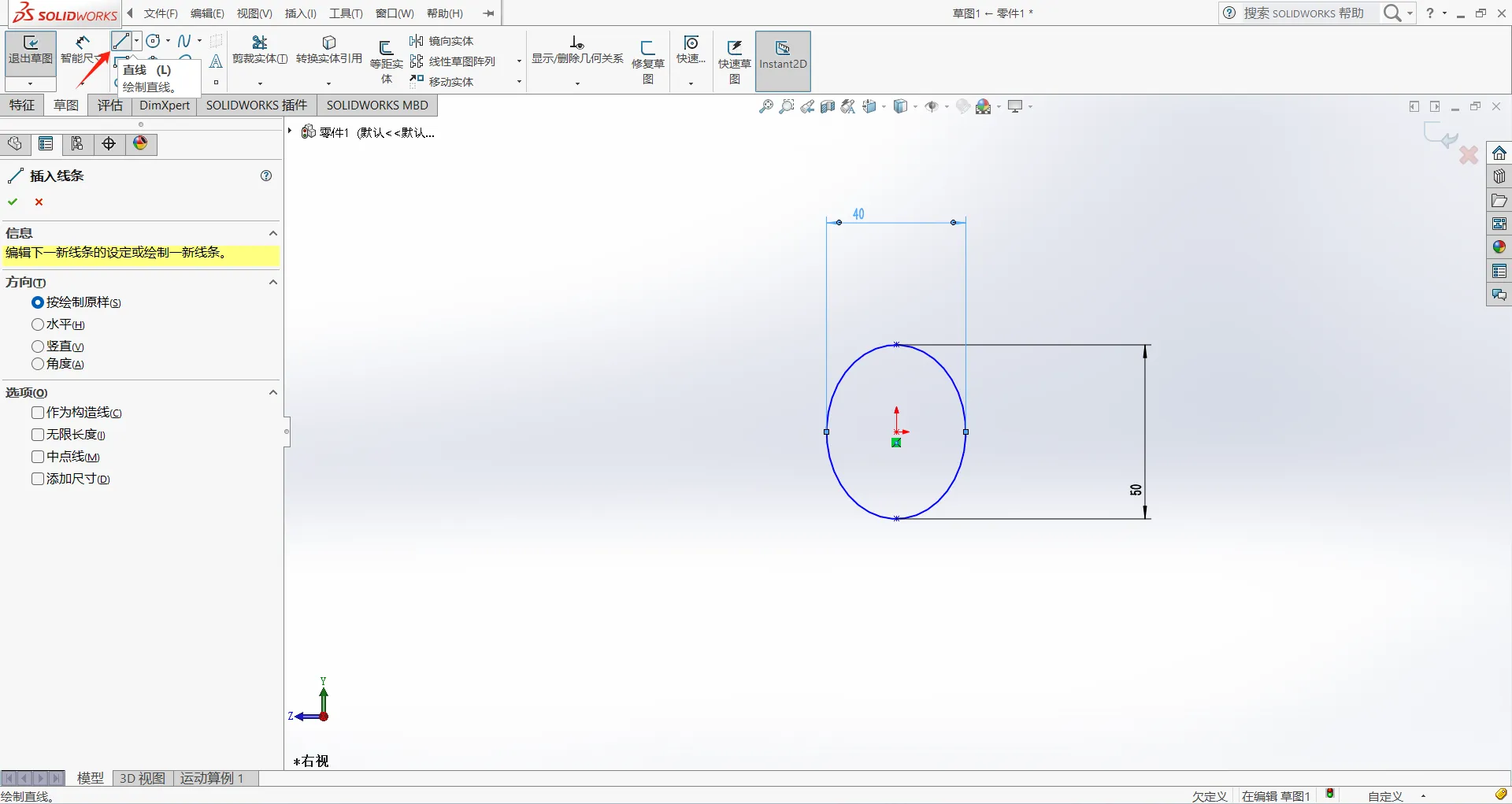

5. 点击上方线条，两条线段，分别是从上方中心点到圆心和从圆心到左侧中心点的线段如图5 图6所示

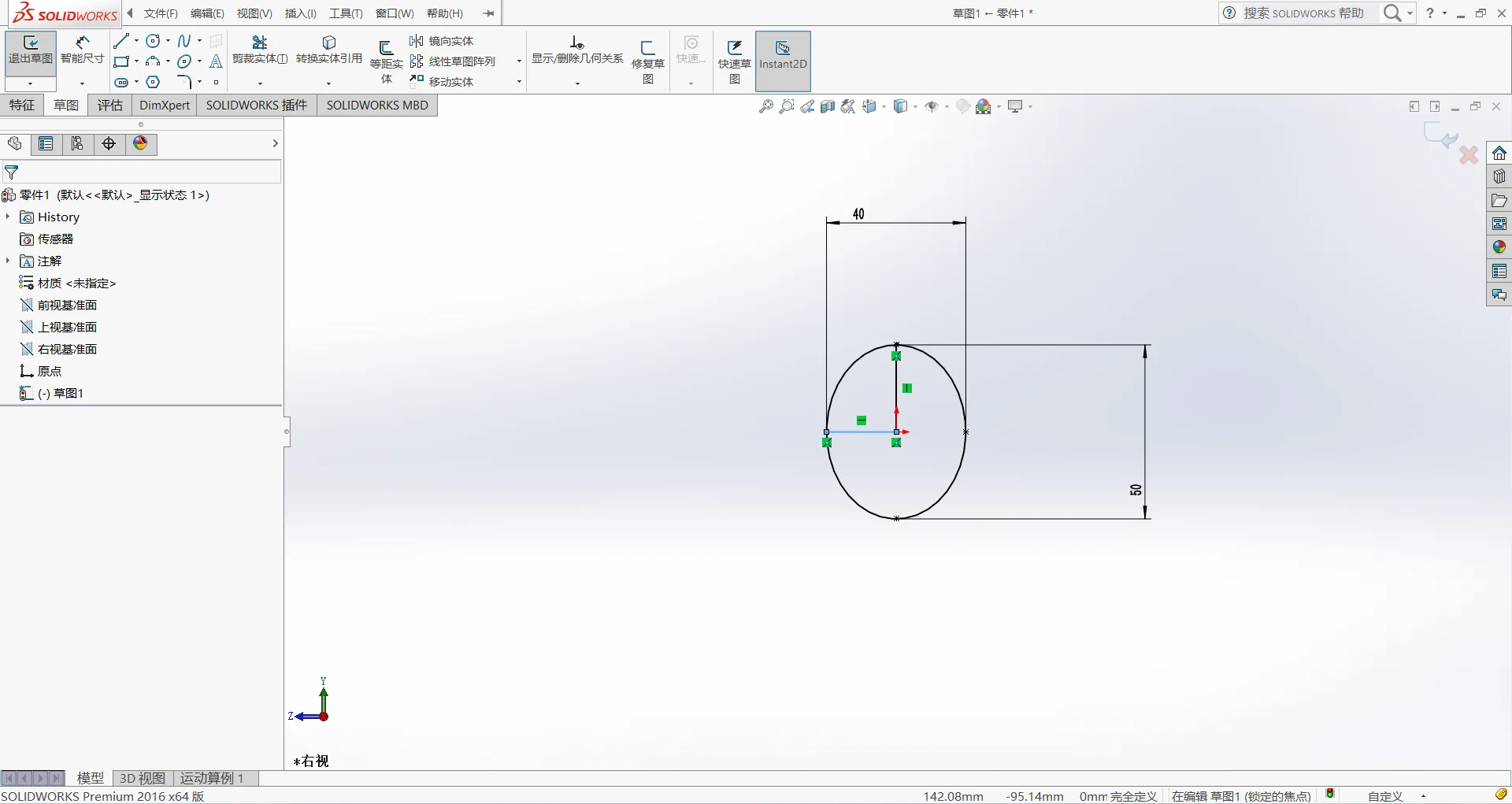

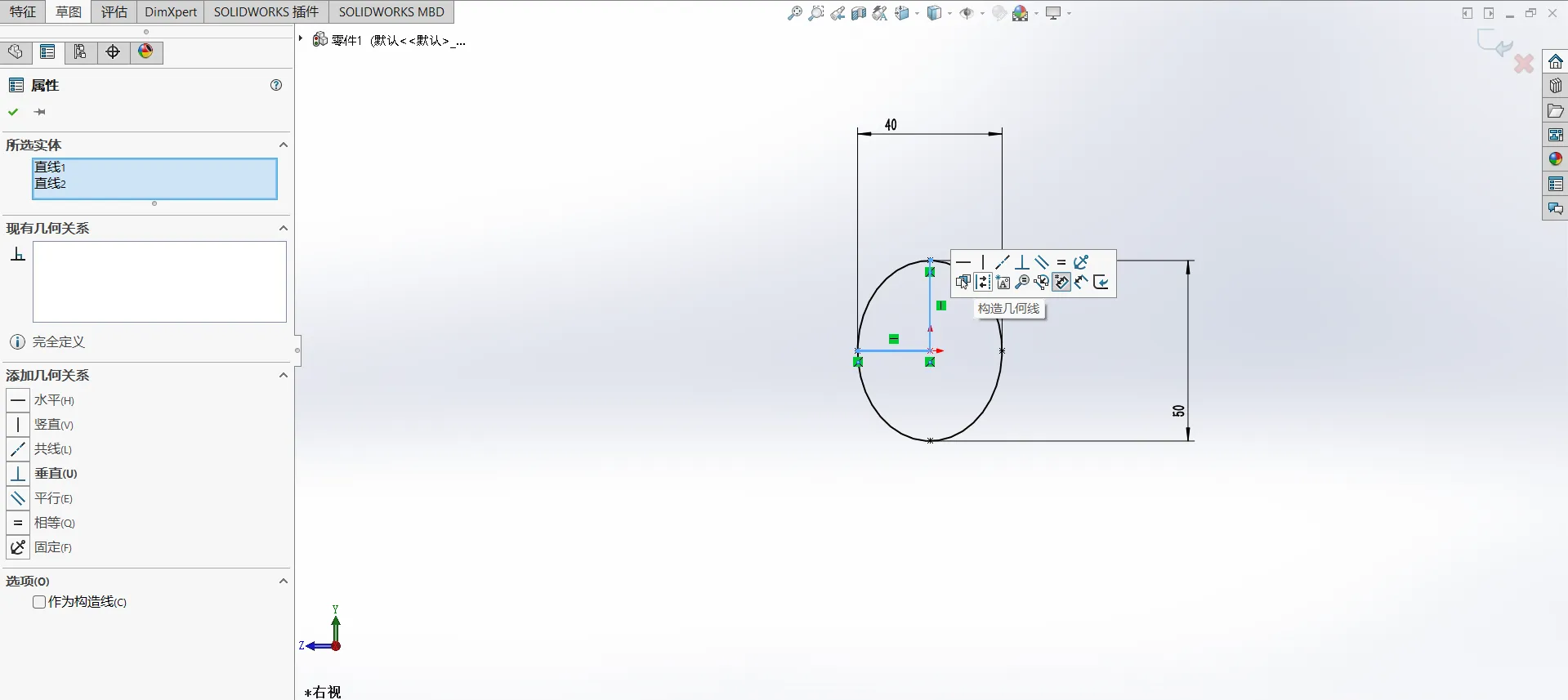

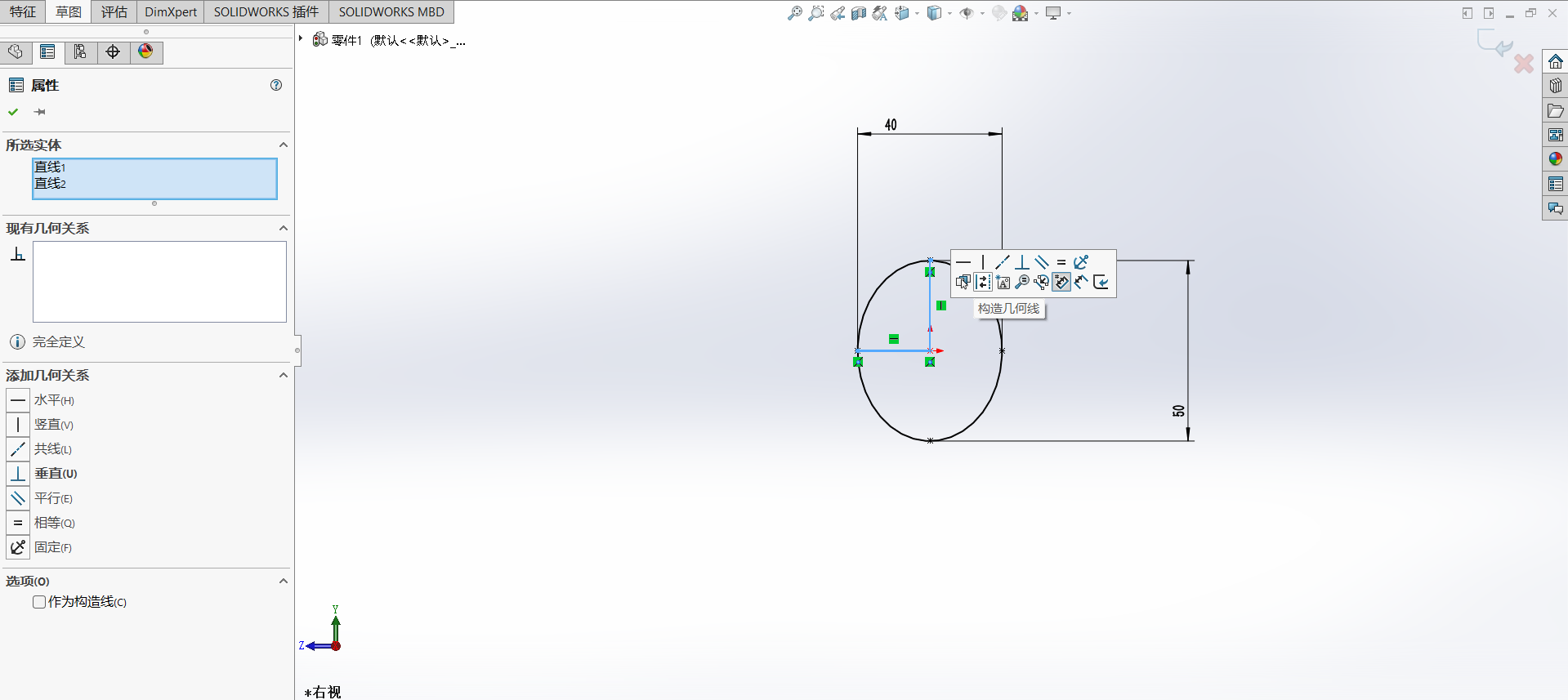

6. 选中刚刚画的那两条线段，点构造线如图7所示

7. 退出草图

1. 点击右视基准面 如图1所示

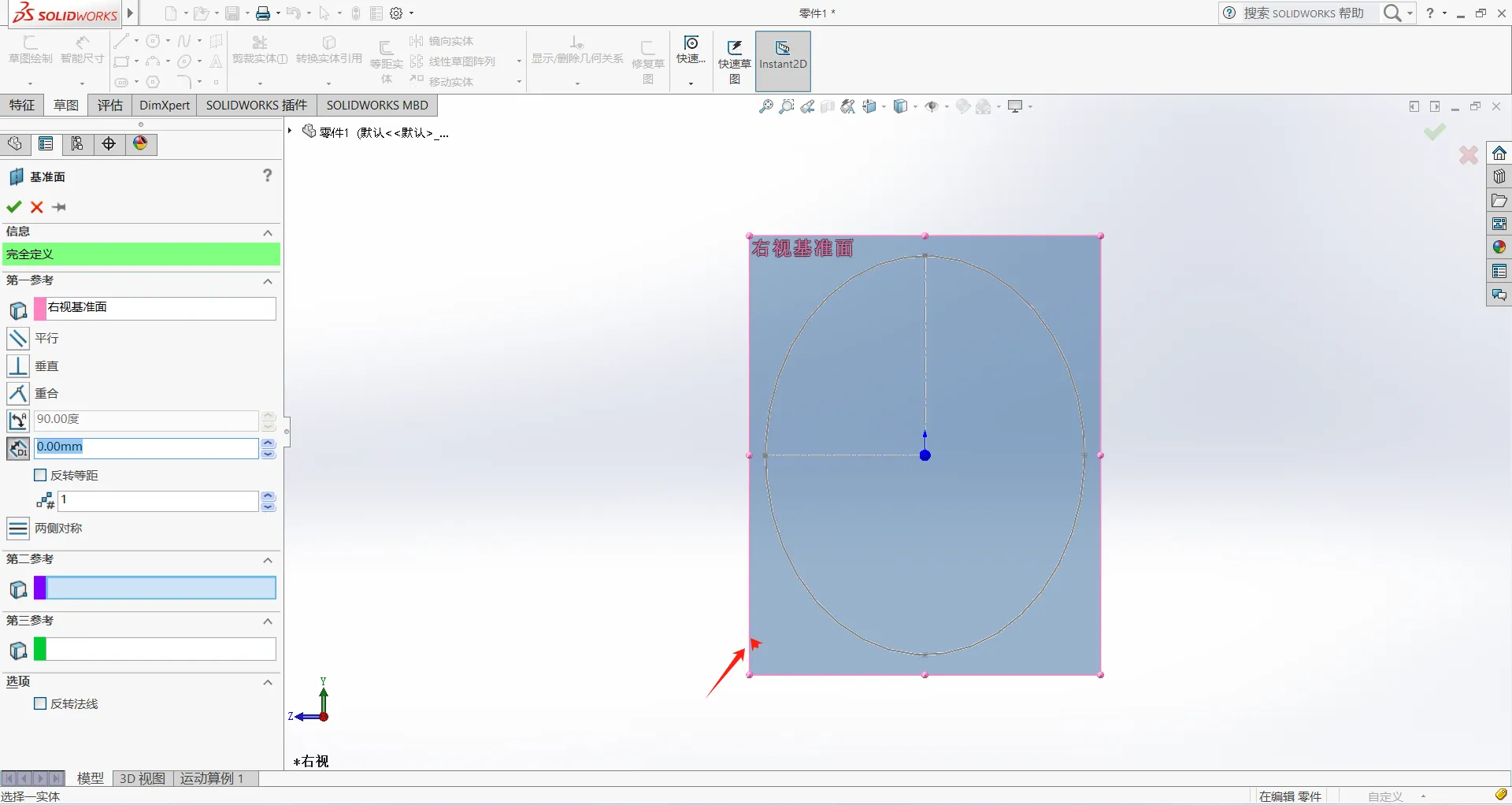

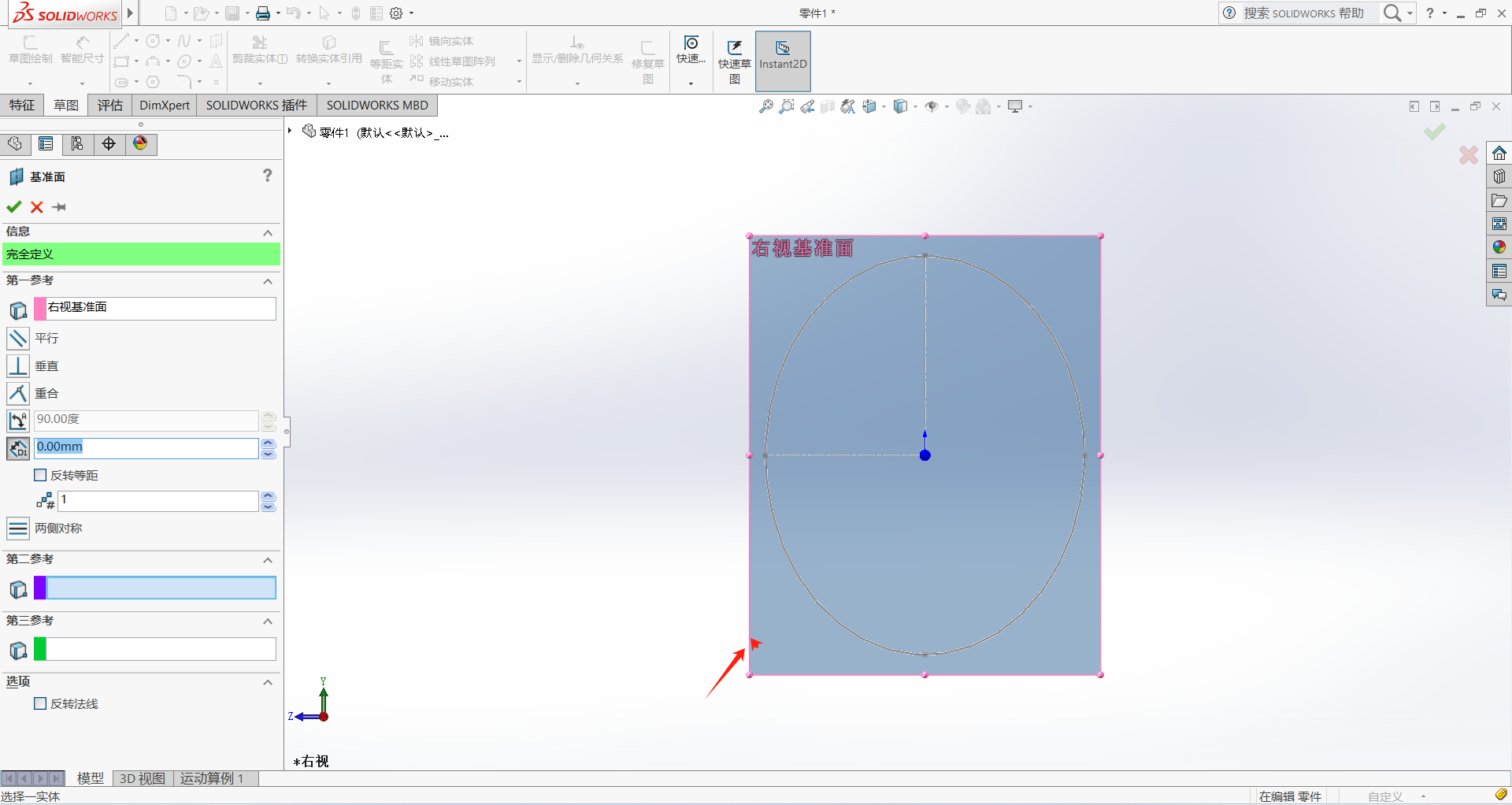

2. 摁住ctrl 点击基准面外边框 如图2所示

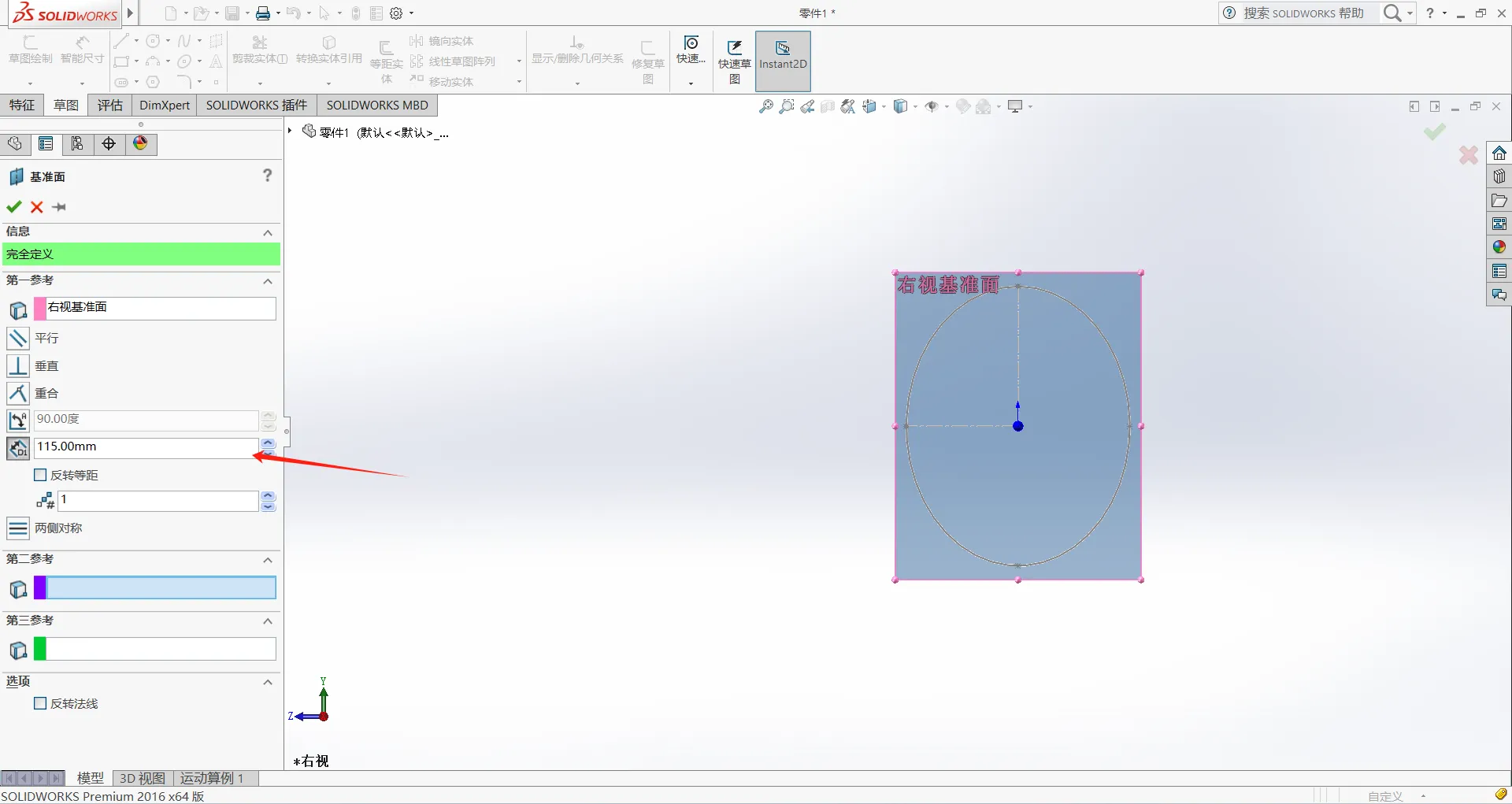

3. 距离设置115 如图3所示

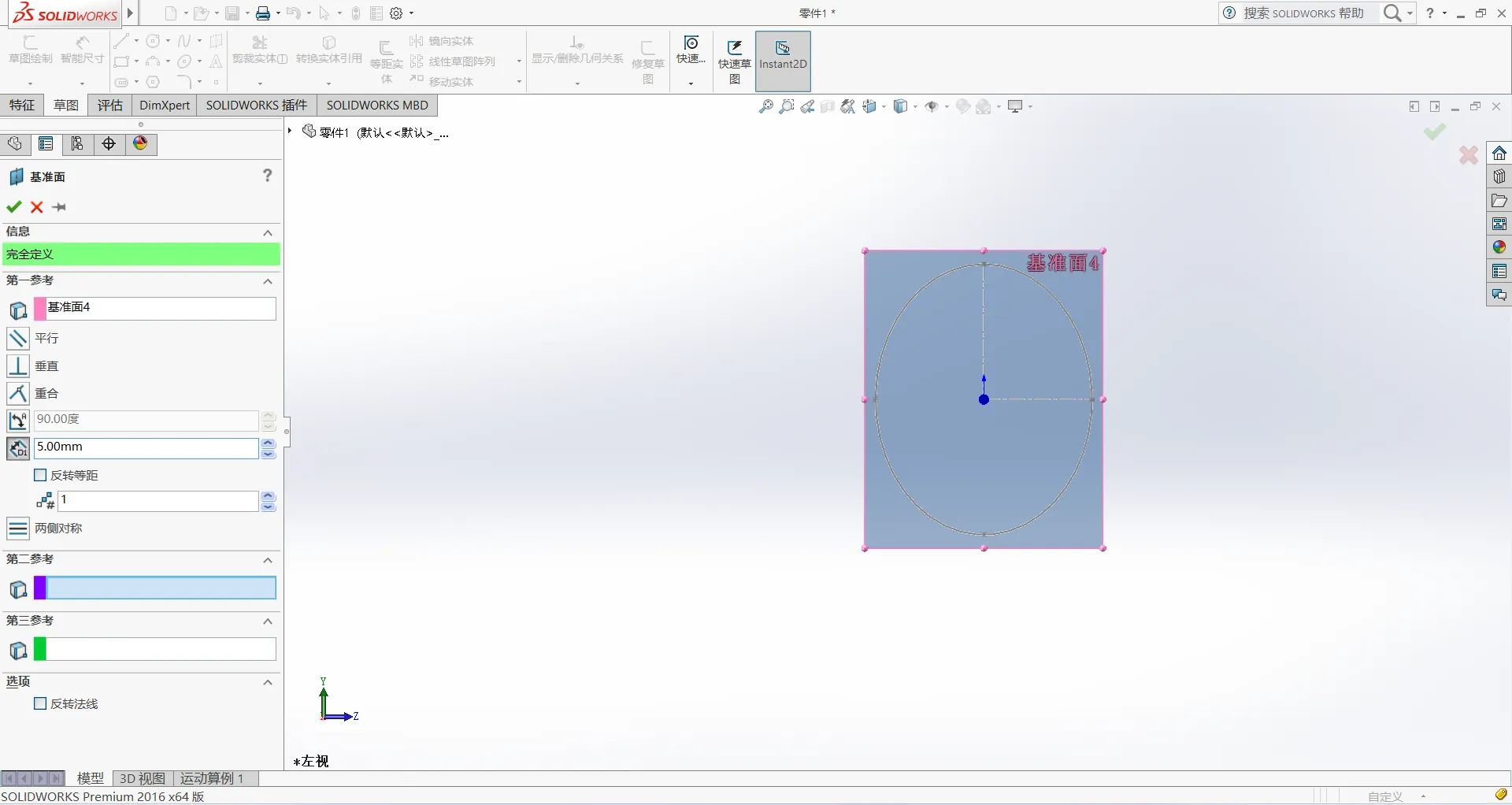

4. 再次点击基准面，距离设置5 如图4所示

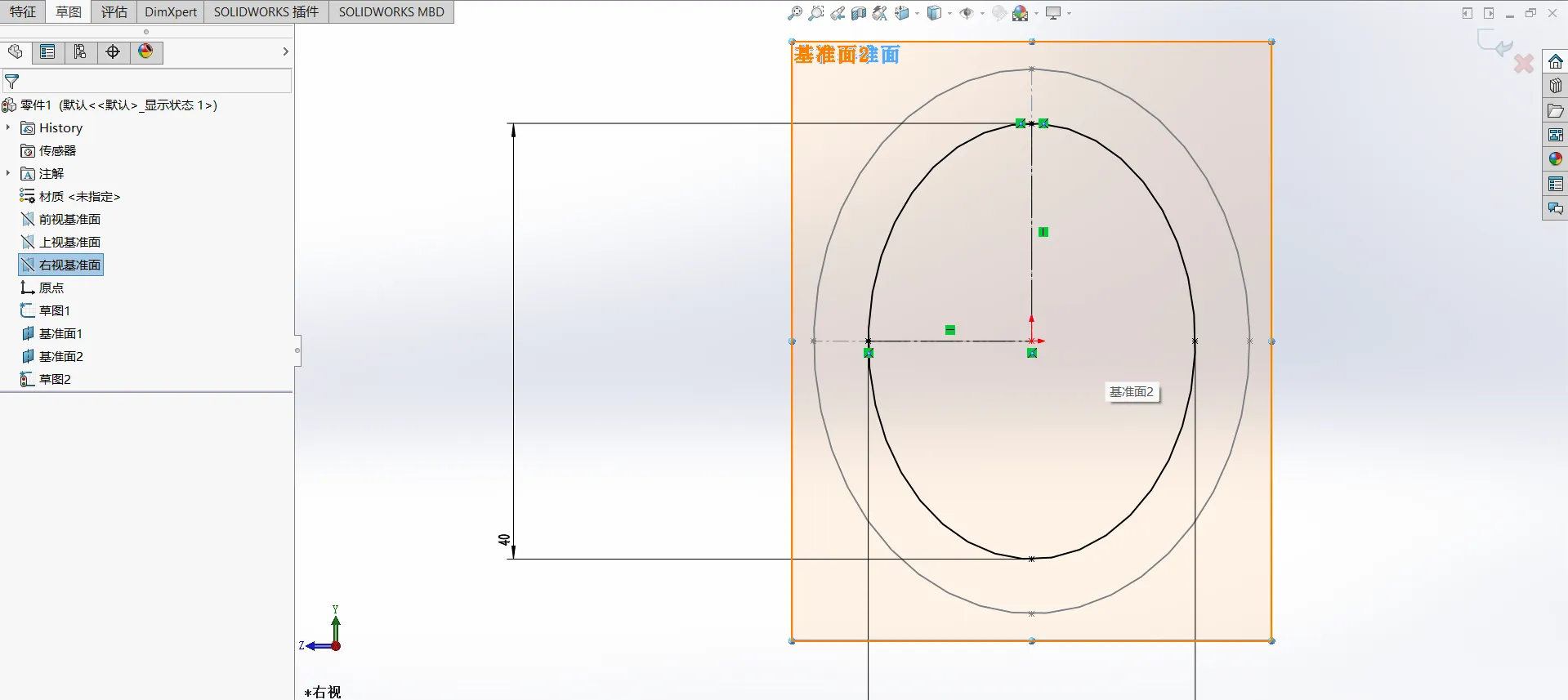

5. 点击基准面1 右键 草图绘制，然后按照类似于步骤2的操作画一个椭圆，智能尺寸标注高为40 宽为30 如图5 图6所示，然后在画一条跟步骤2相同的构造线如图7所示

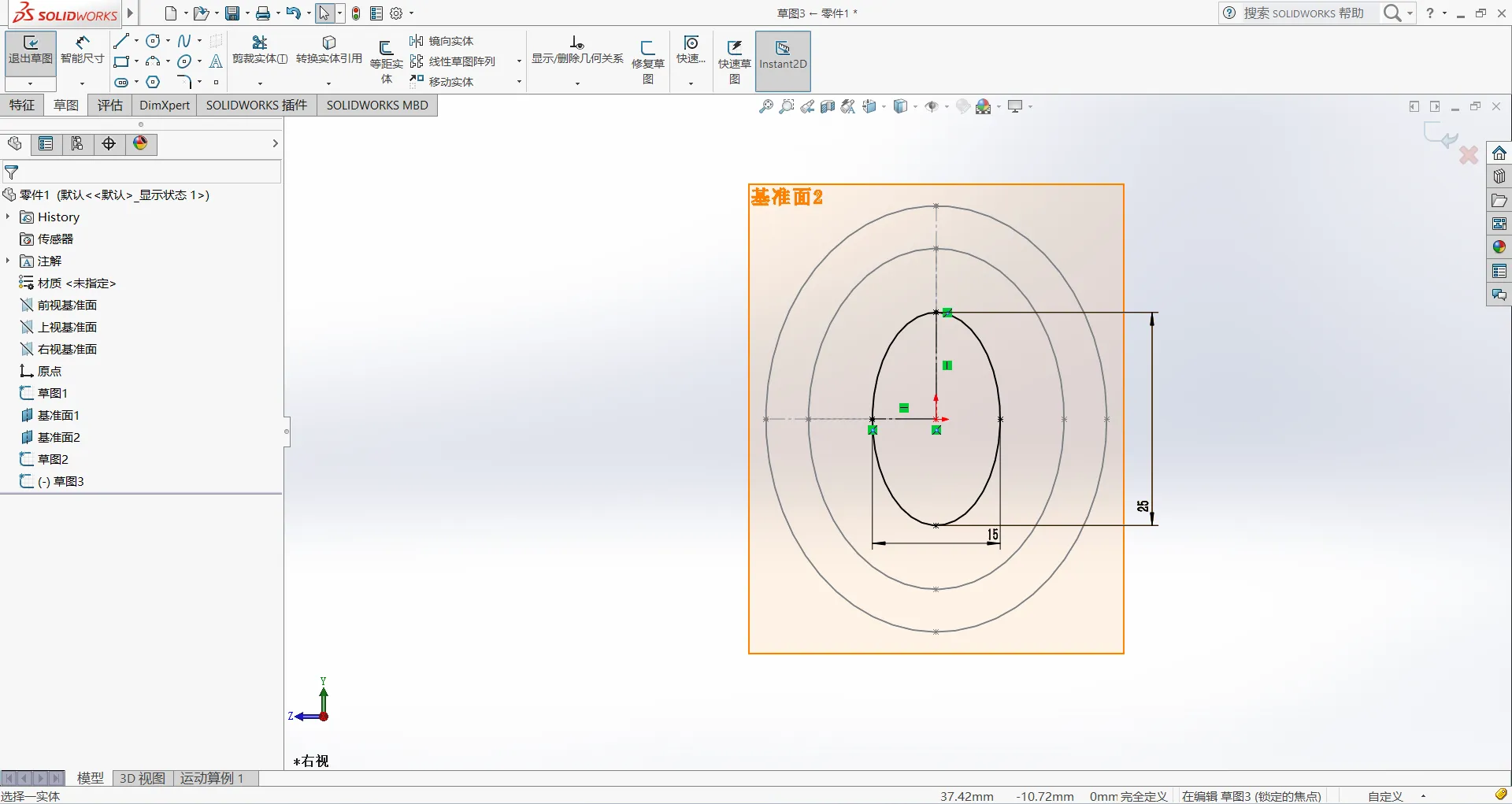

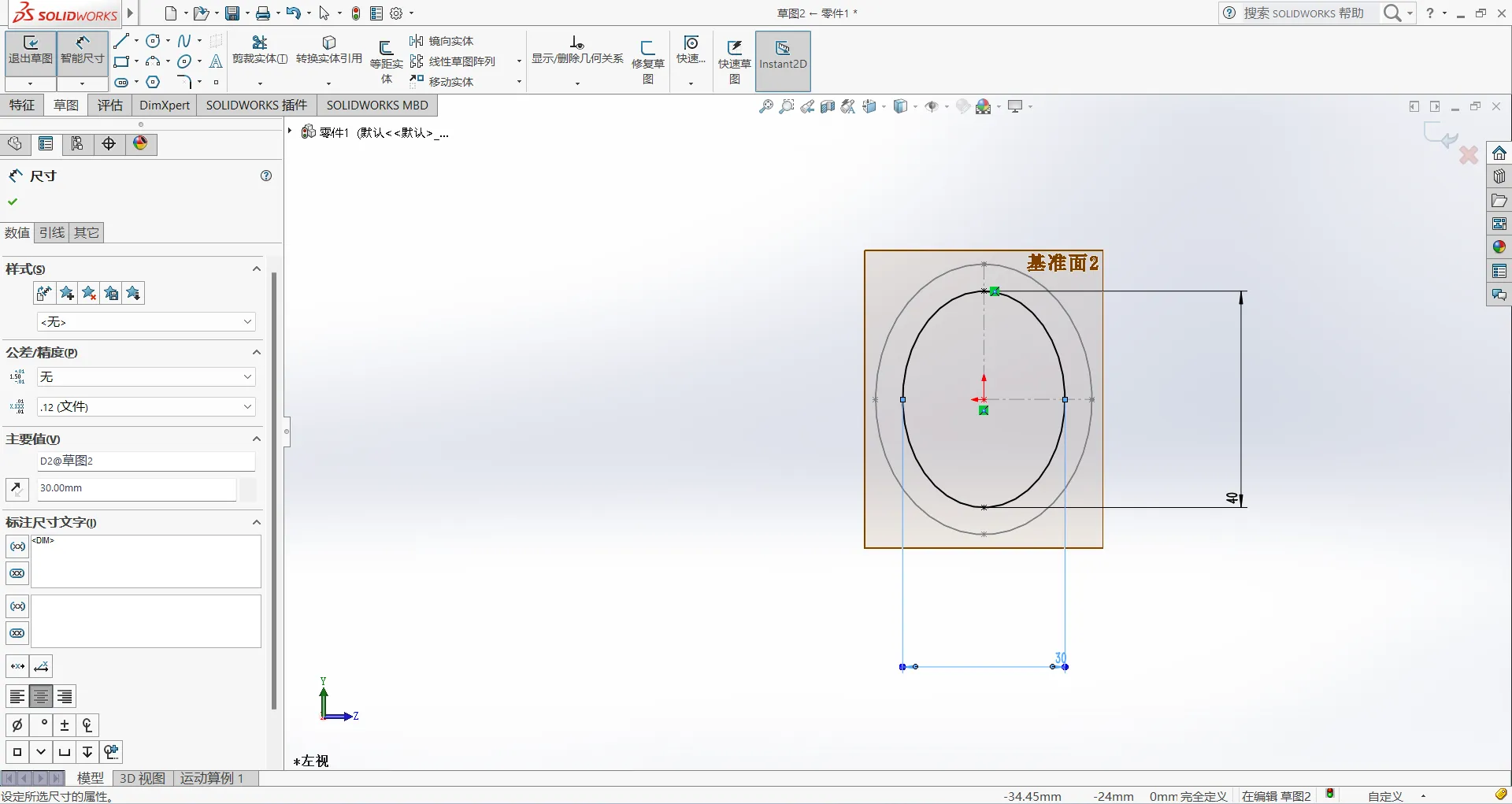

6. 点击基准面2 右键草图绘制，根据第五步一样绘制一个椭圆，高为25 宽为15，然后在画构造线 如图8所示

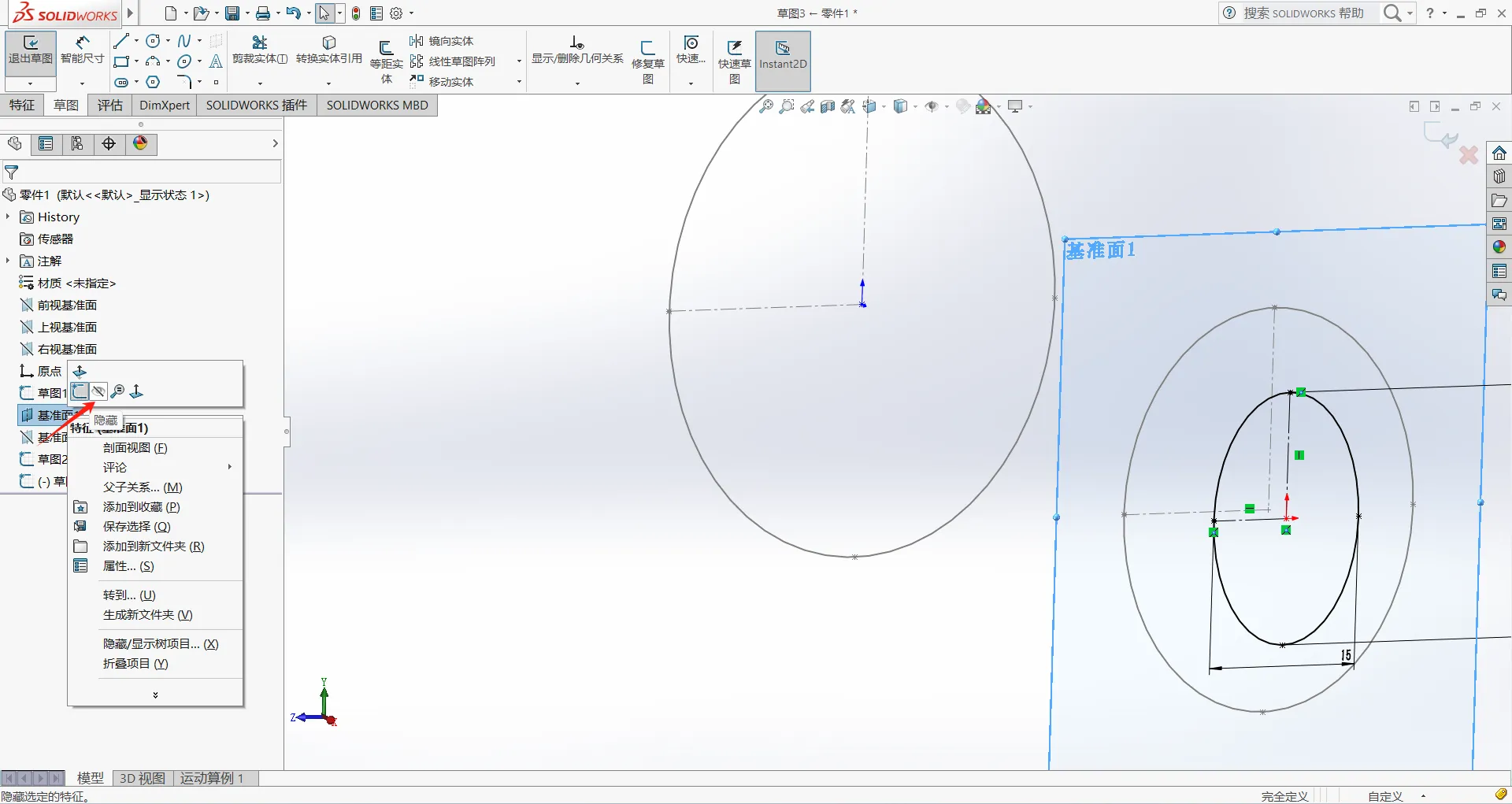

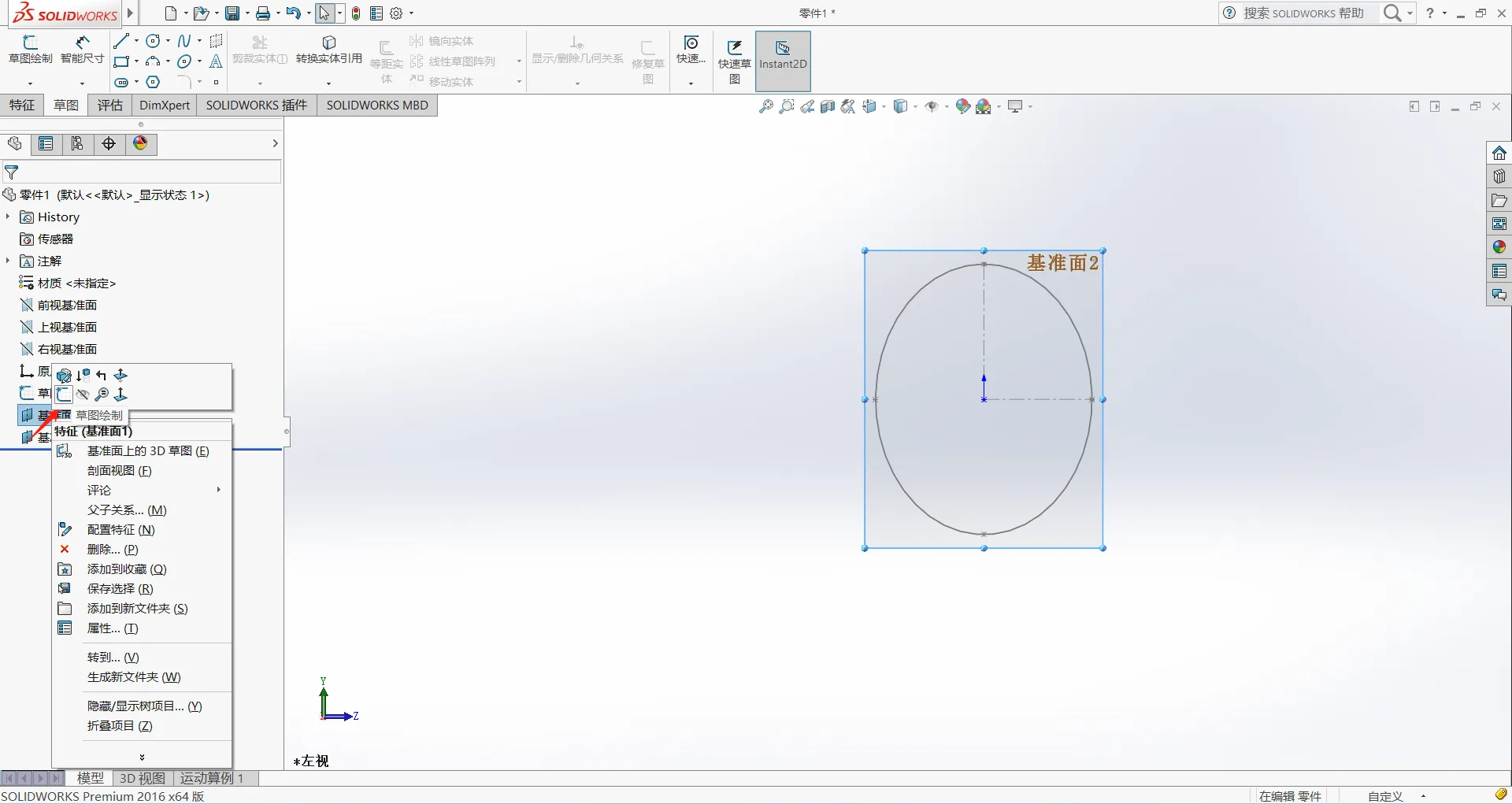

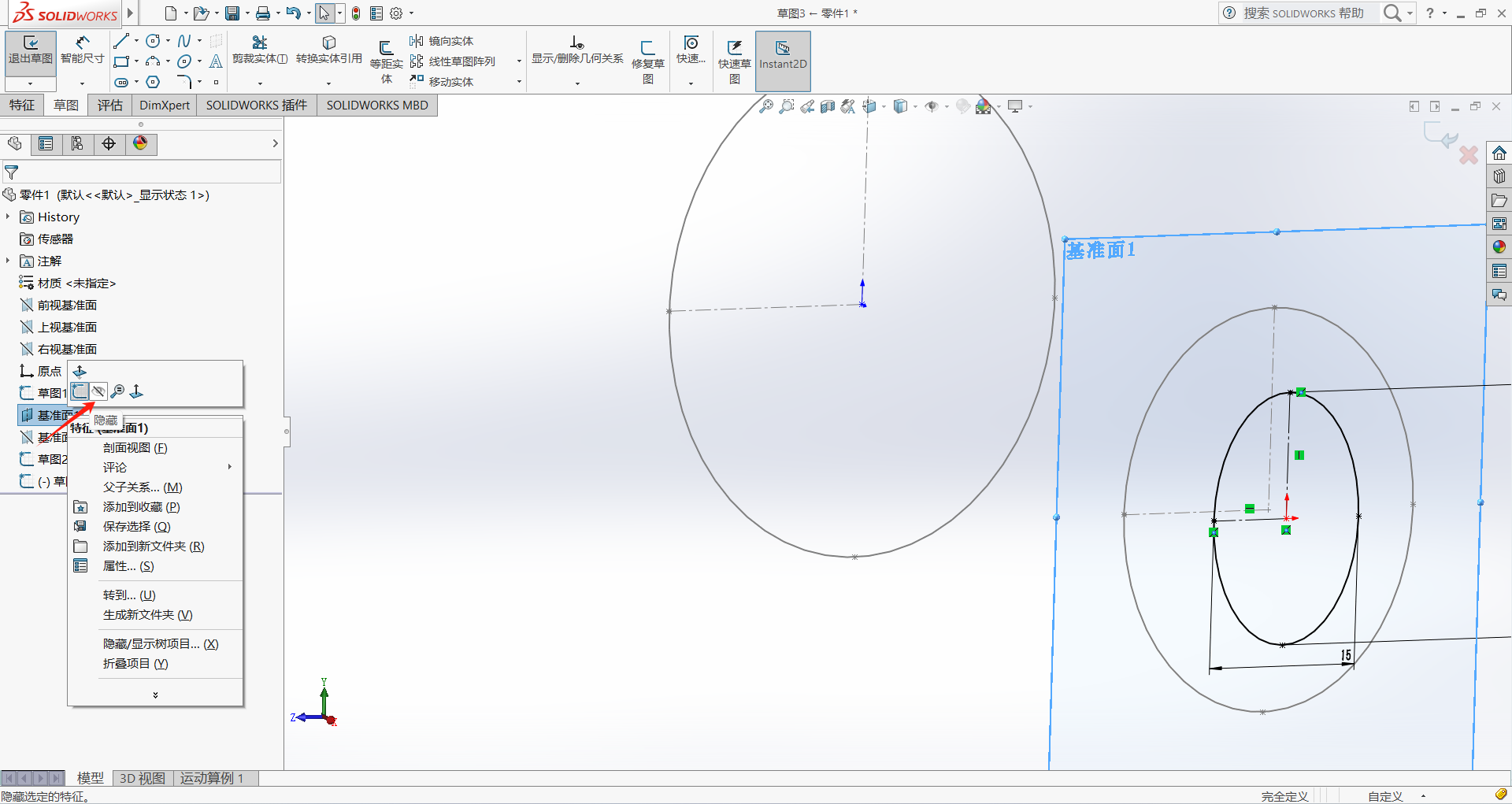

7. 选择基准面->右键隐藏,隐藏基准面1和基准面2 如图9所示

1. 点击上视基准面，右键 正视于->右键 草图绘制

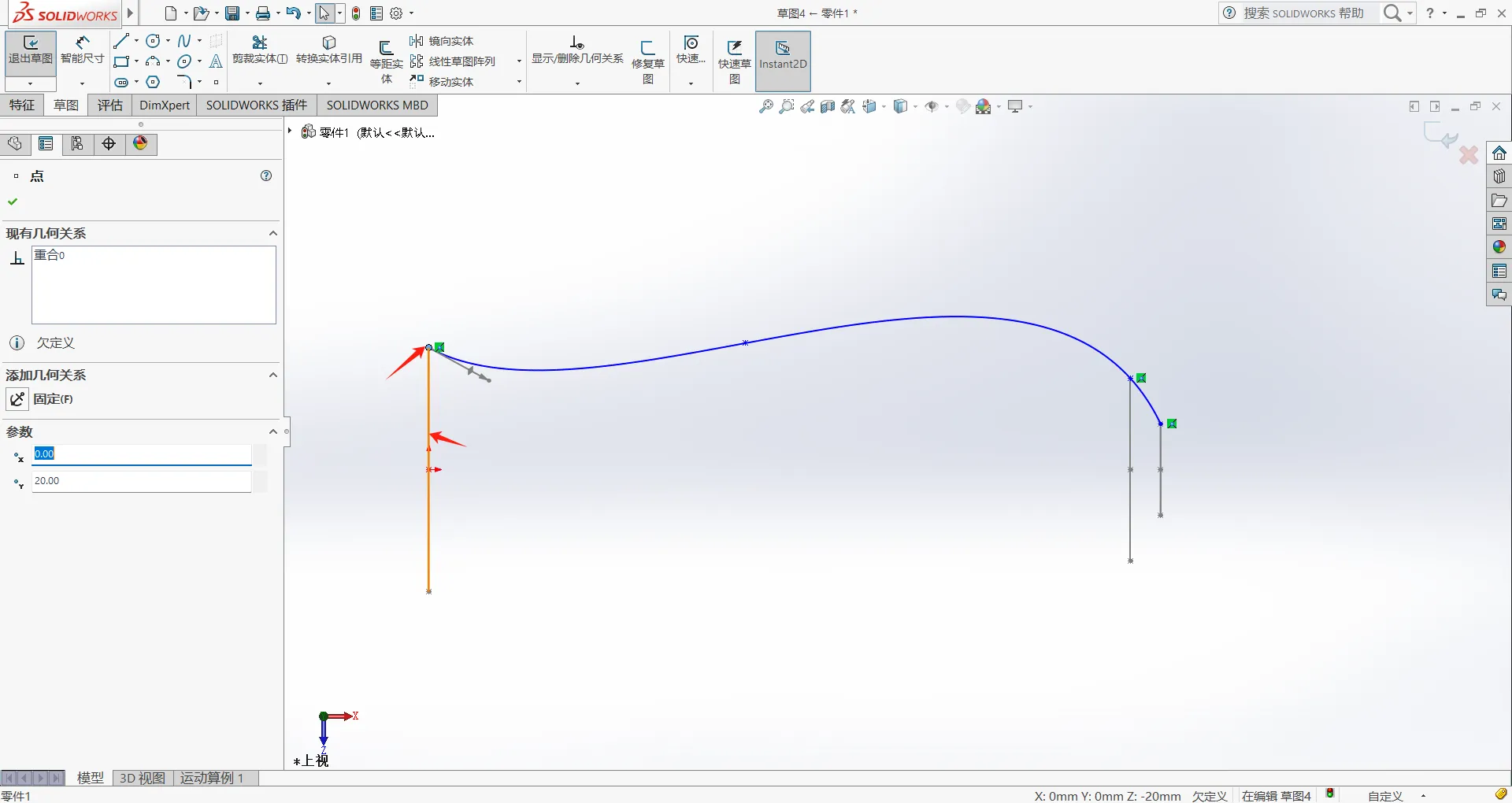

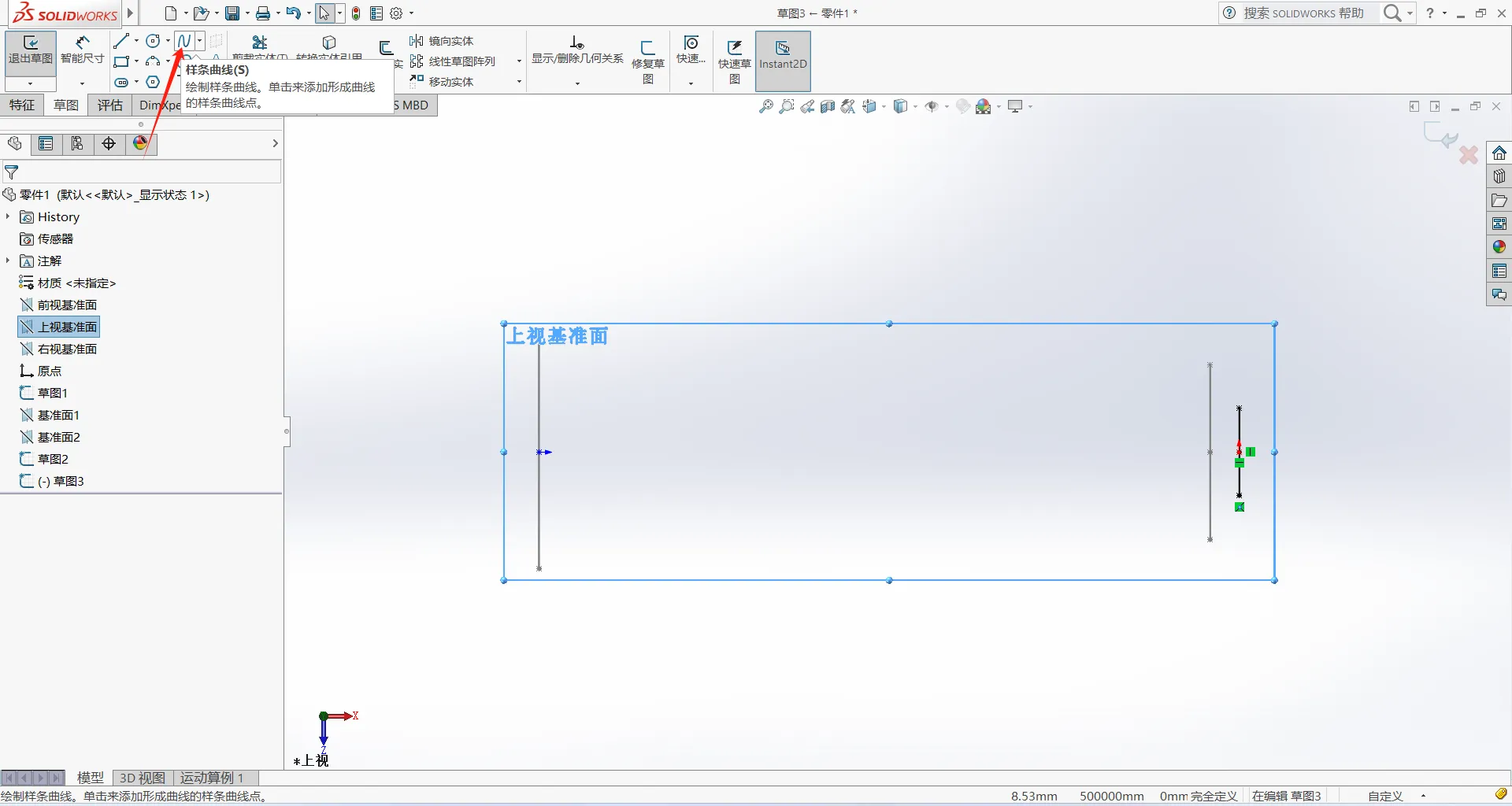

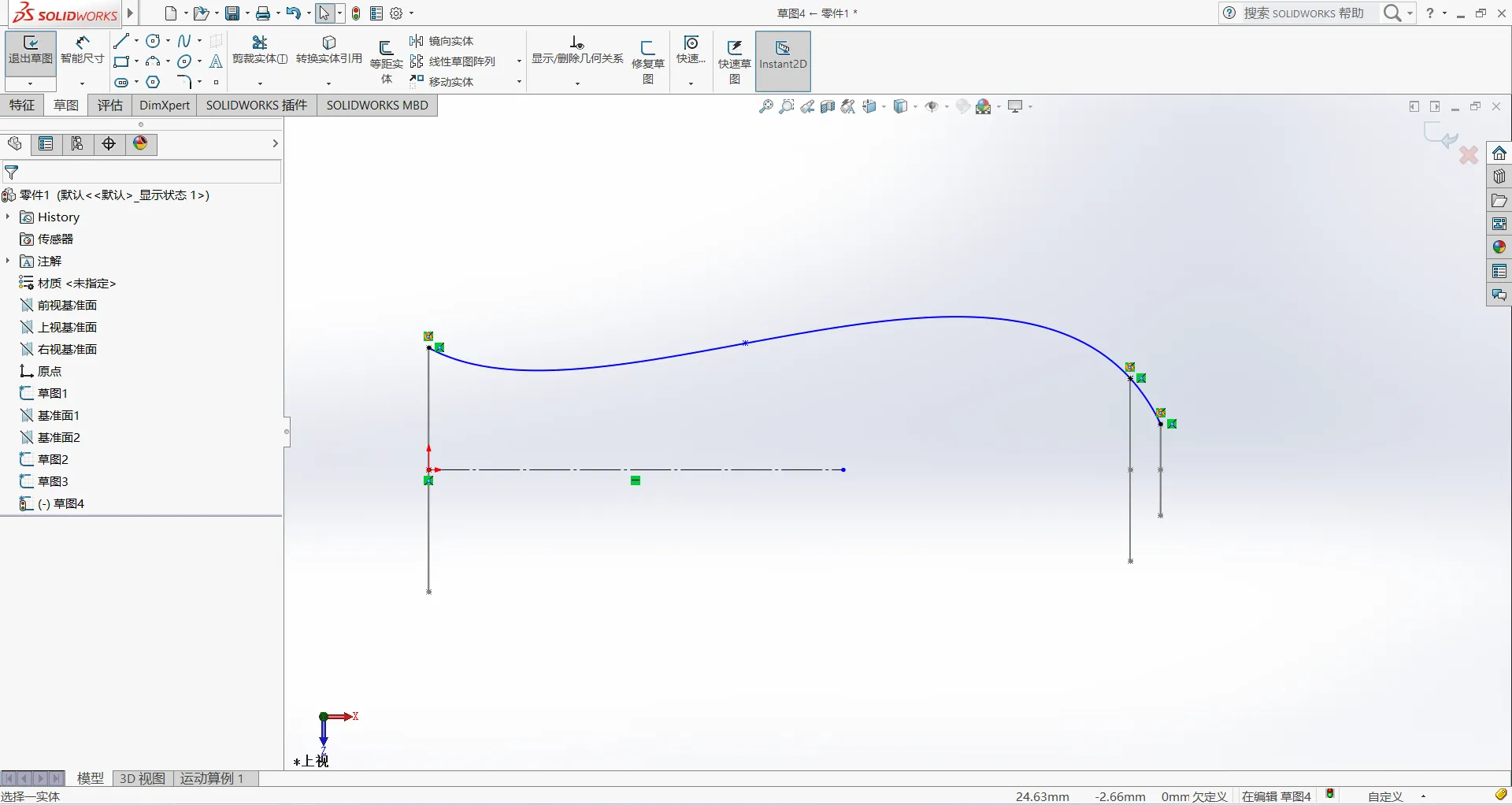

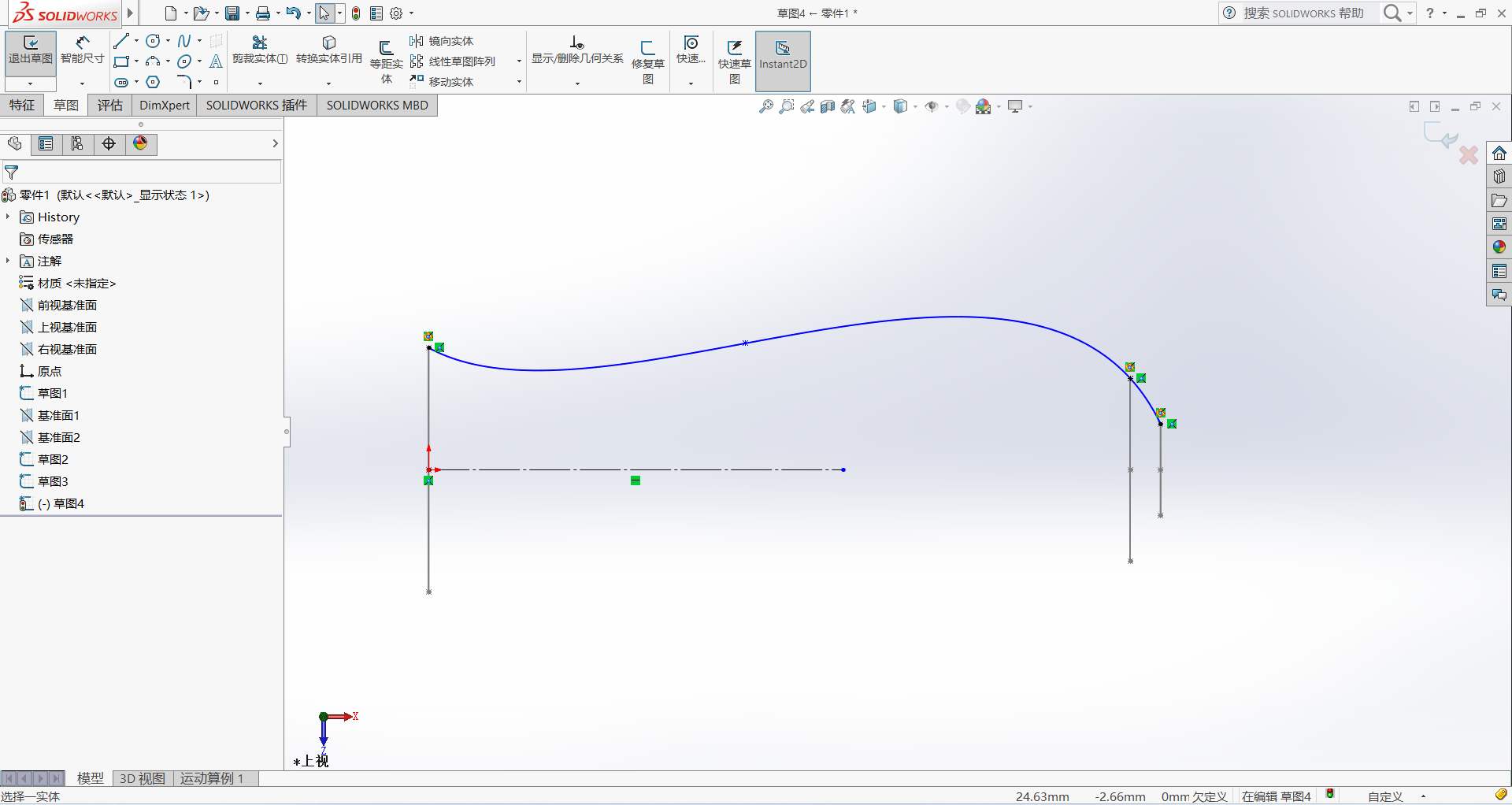

2. 点击上方样条曲线 画一个如图2所示的样条曲线，然后点击左侧连接的端点摁住ctrl在点击下方的线，点击使穿透，右边也是同样的道理

3. 画一条构造线如图3所示

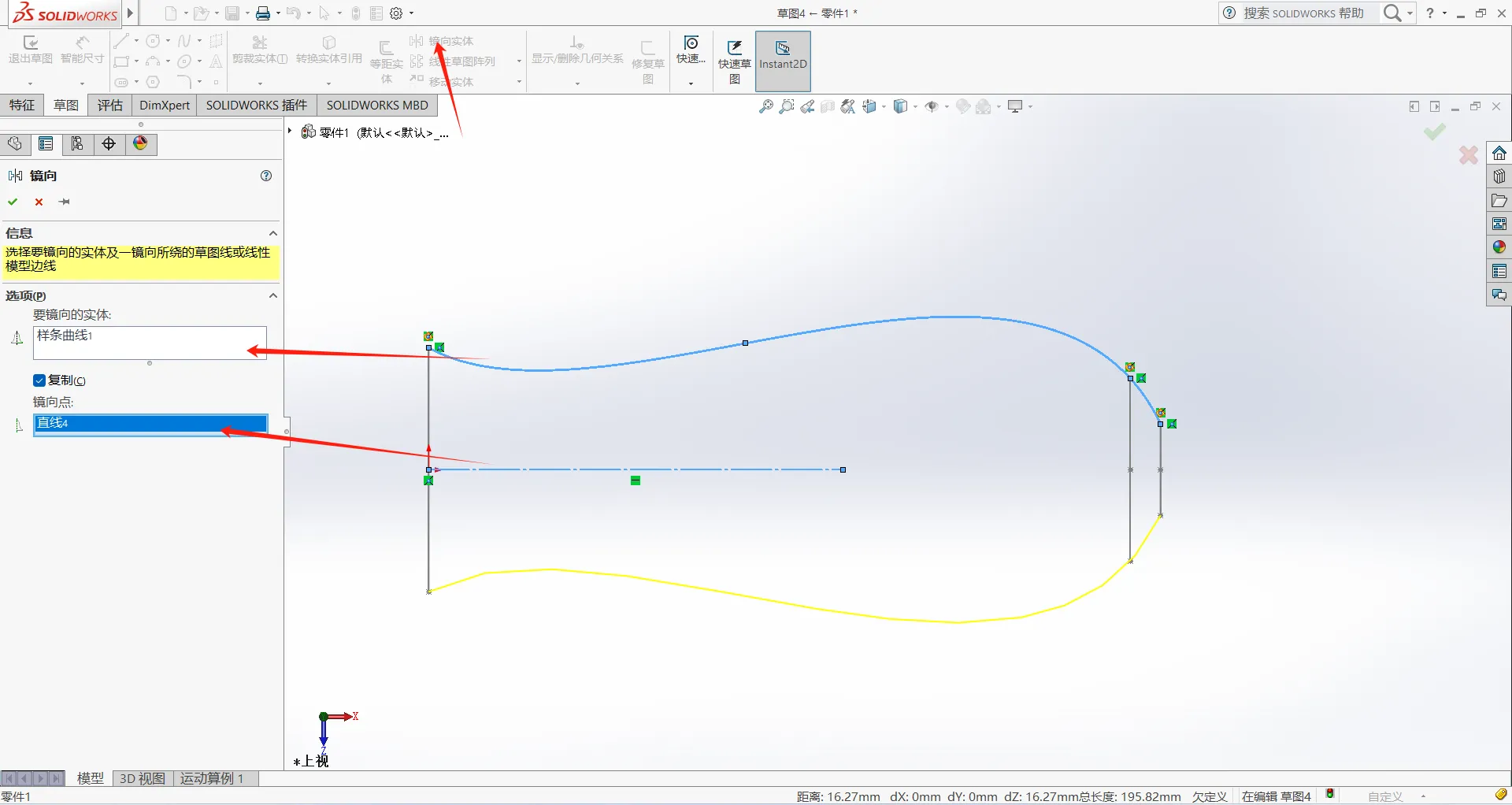

4. 点击镜像实体，实体对象为那个样条曲线，镜像点为刚刚画的构造线。如图4所示

5. 点击前视基准面， 右键 正视于->右键 草图绘制

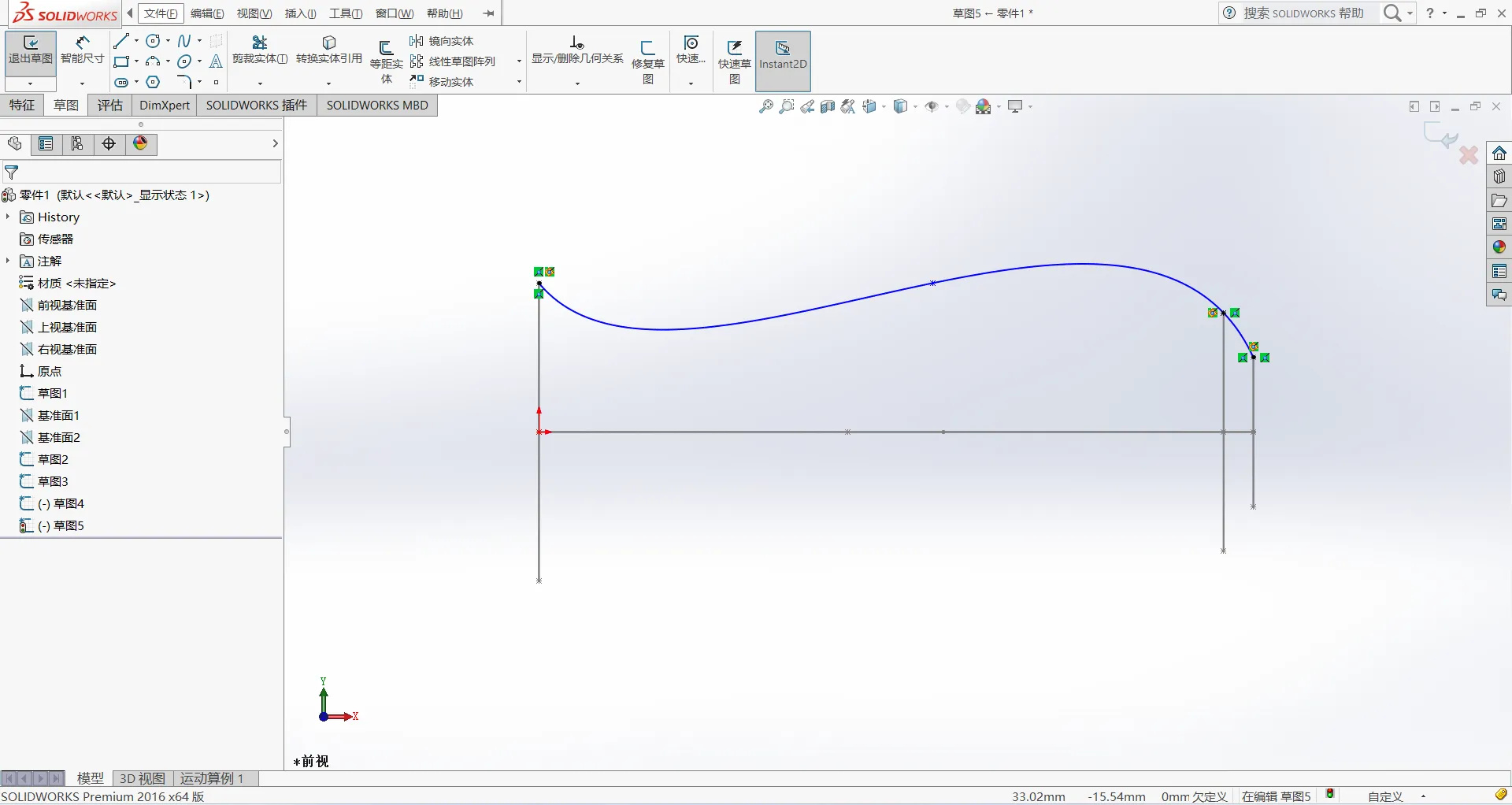

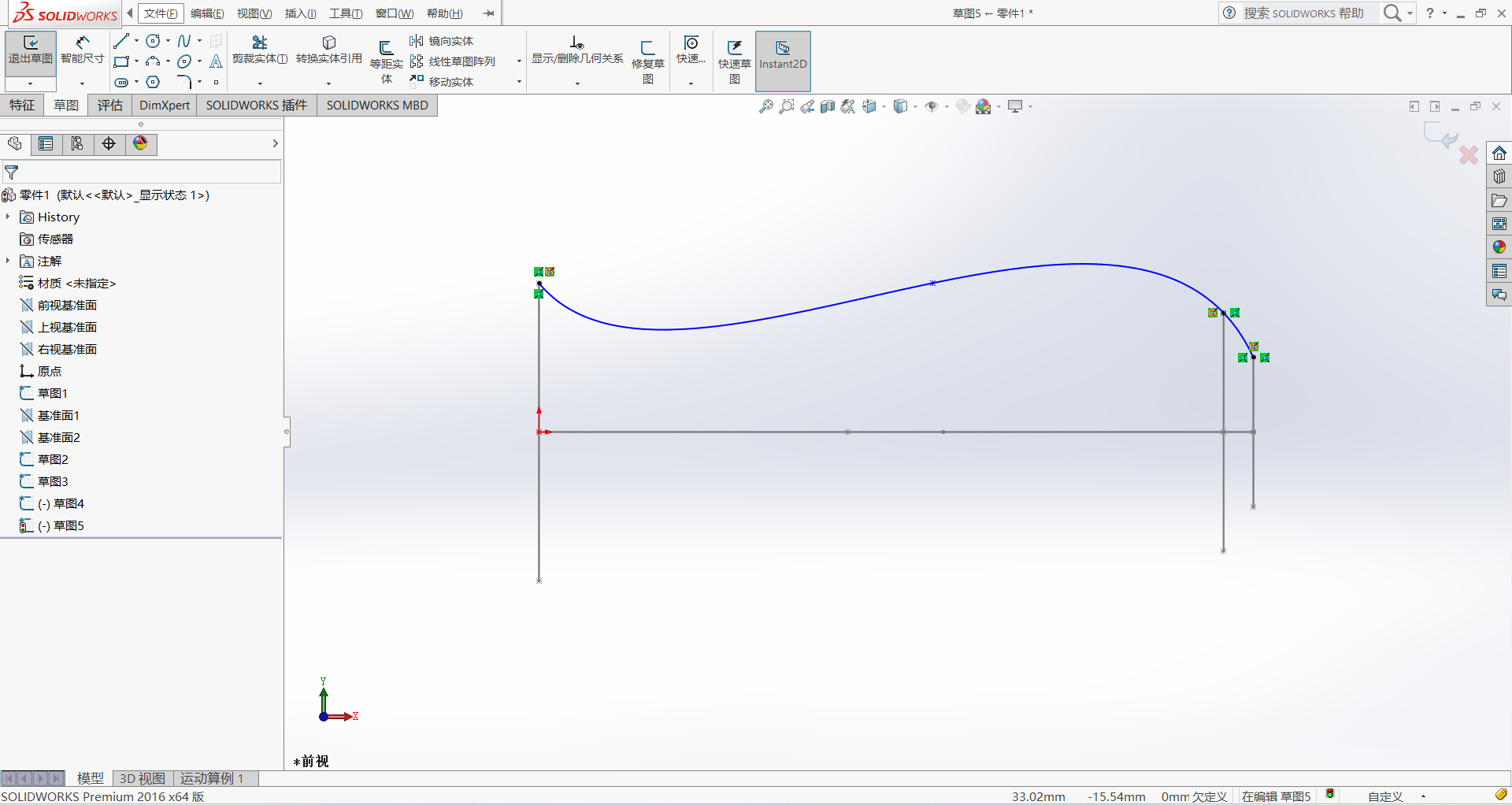

6. 在画一条样条曲线，如图5所示，记得端点设置为穿透

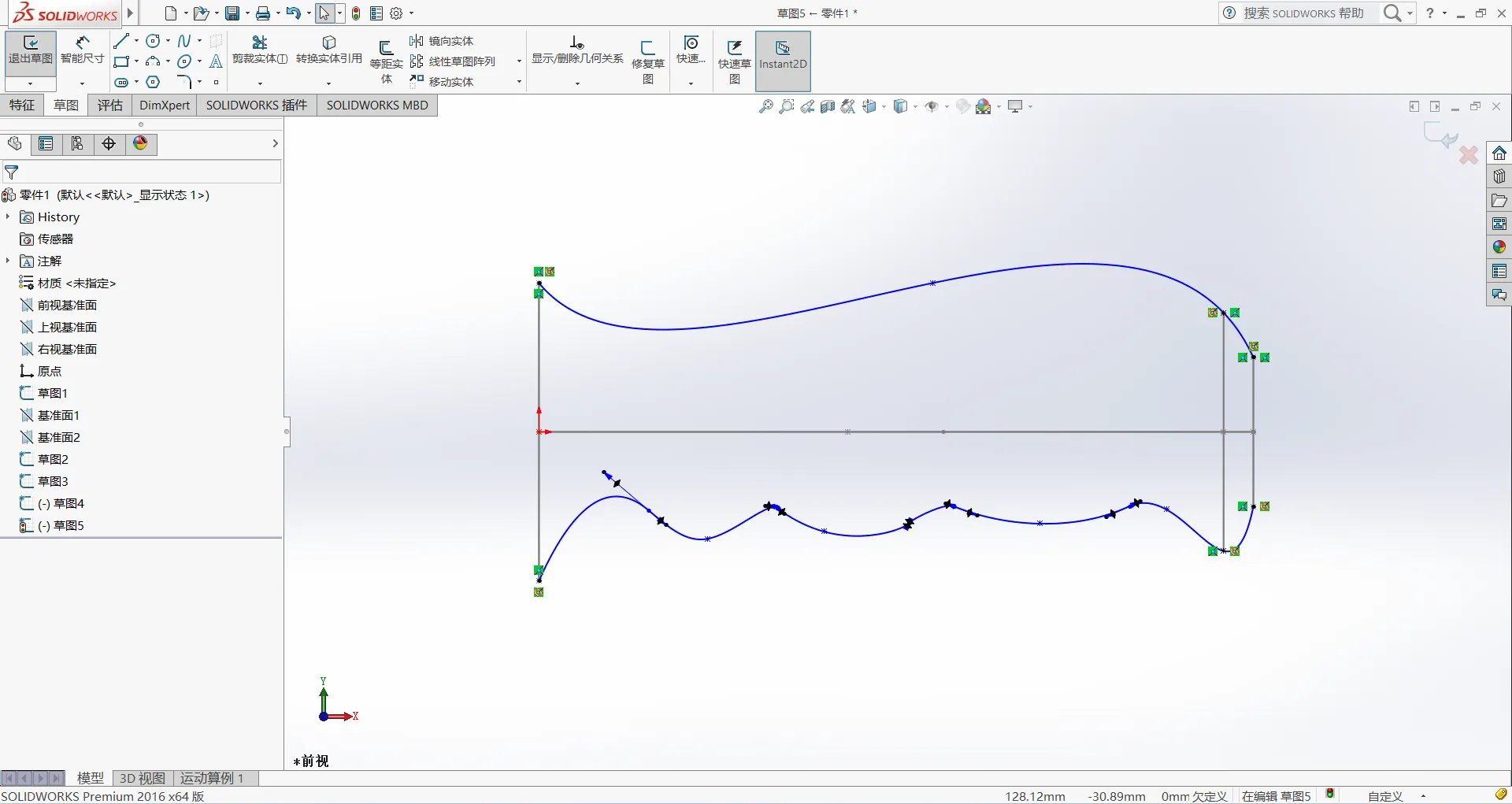

7. 然后下面自己随心所欲的画一下握把的样式，记得所有样条曲线之间标注相切,端点标记使穿透 如图6所示

8. 然后点击退出草图即可

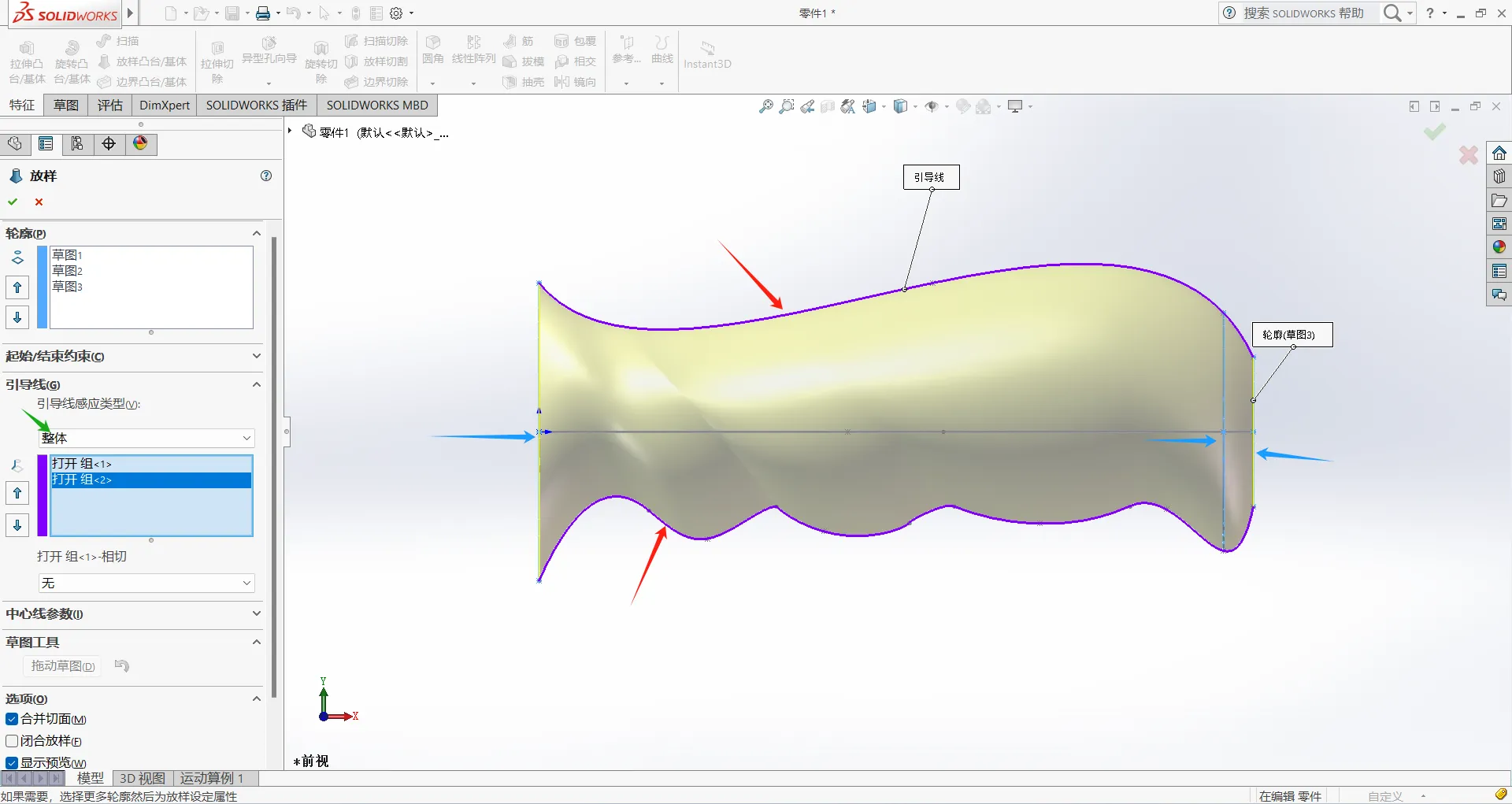

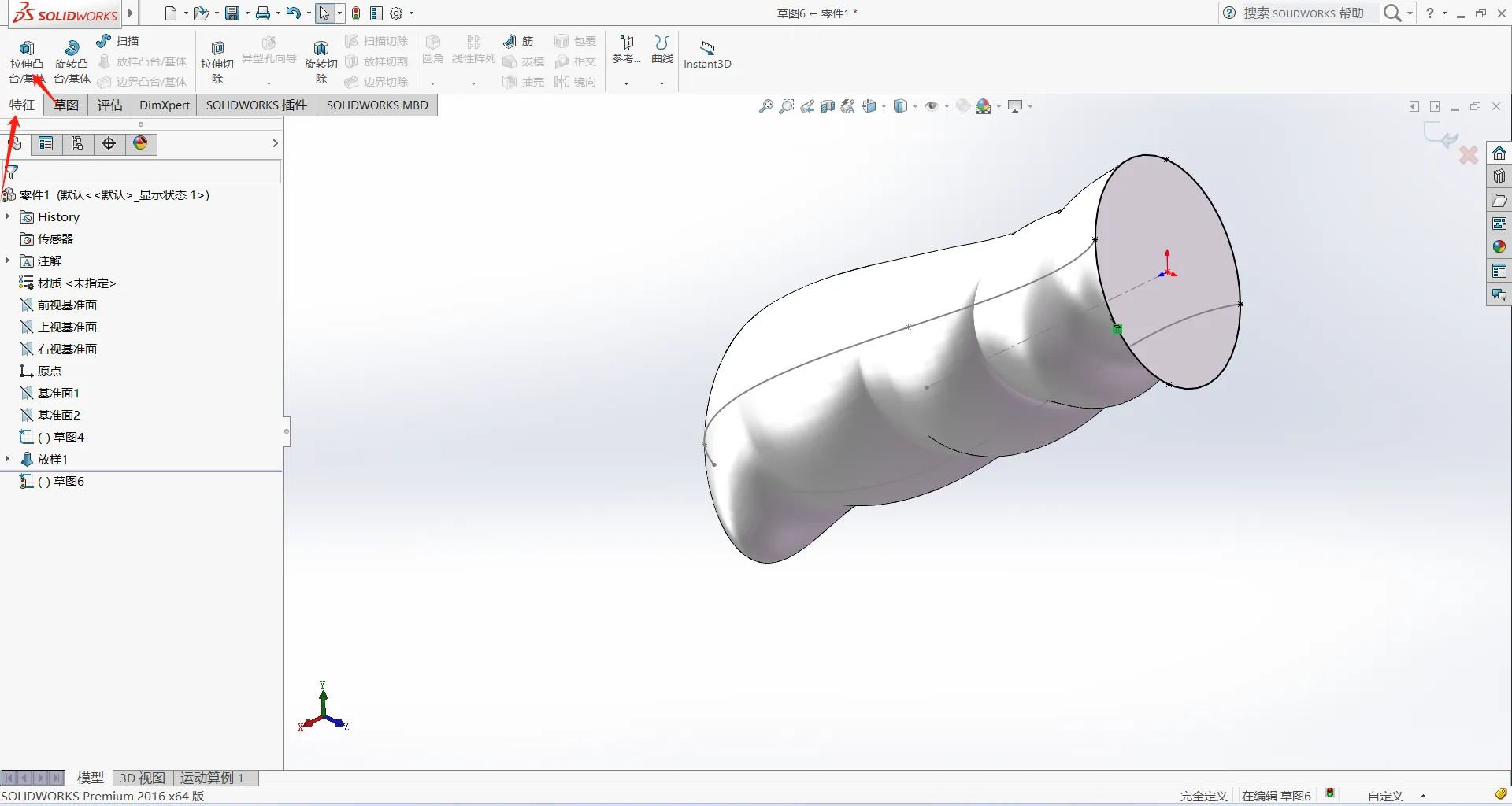

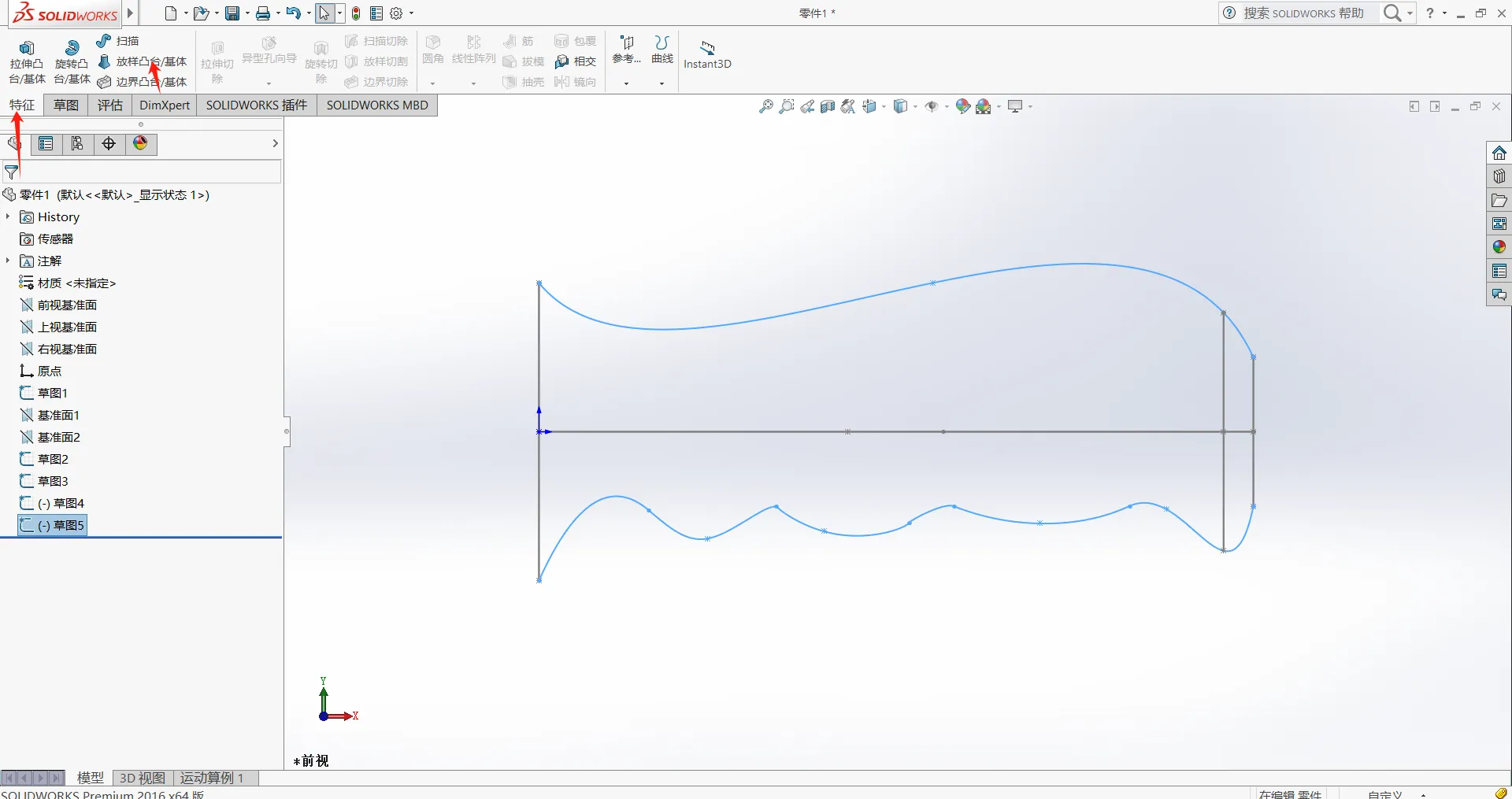

1. 点击特征->放样凸台基体

2. 轮廓为哪三个椭圆(图2蓝色箭头)，引导线为刚刚画的样条曲线（图2红色箭头）,然后感应类型选择为整体，点击对号

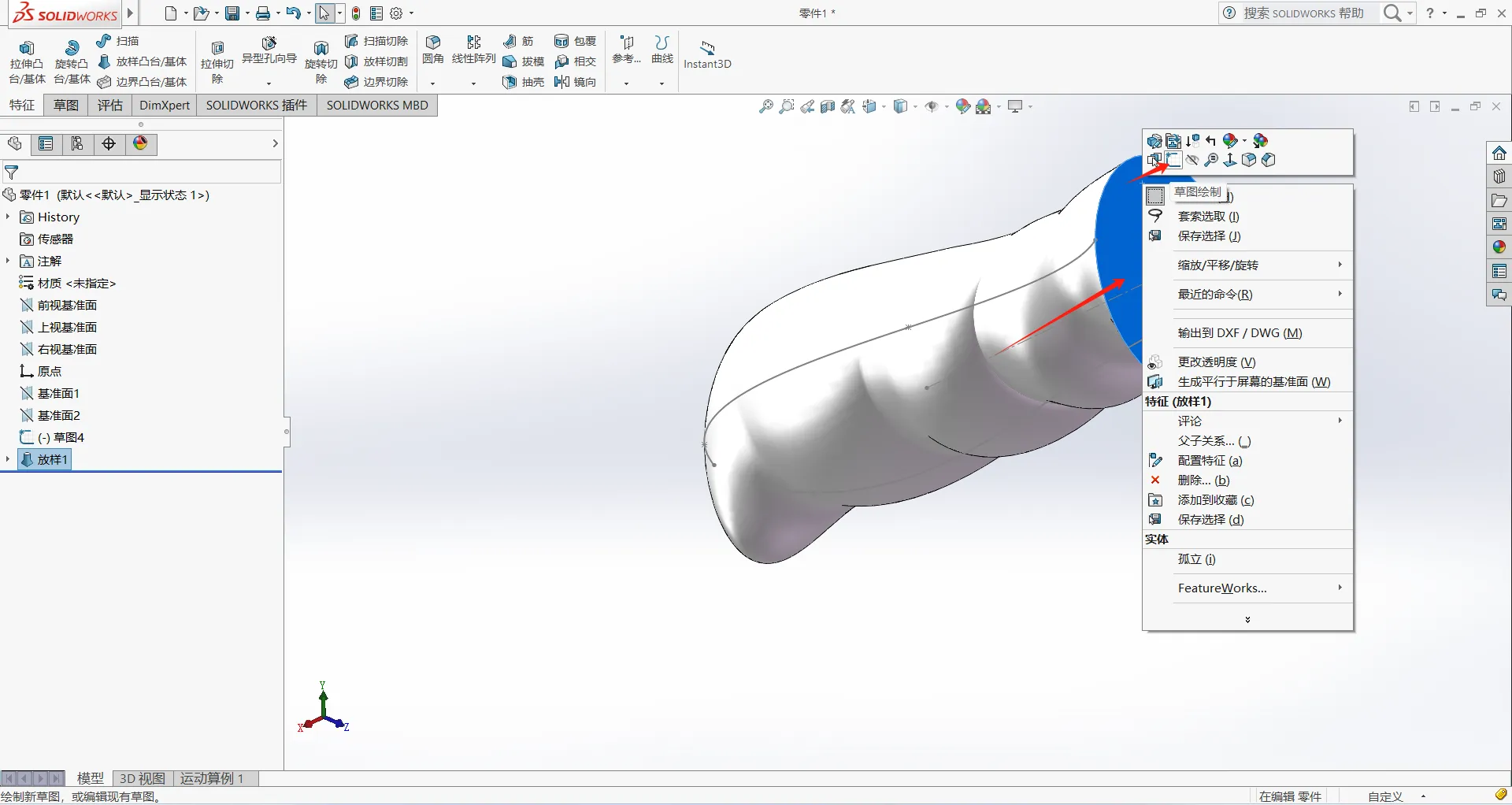

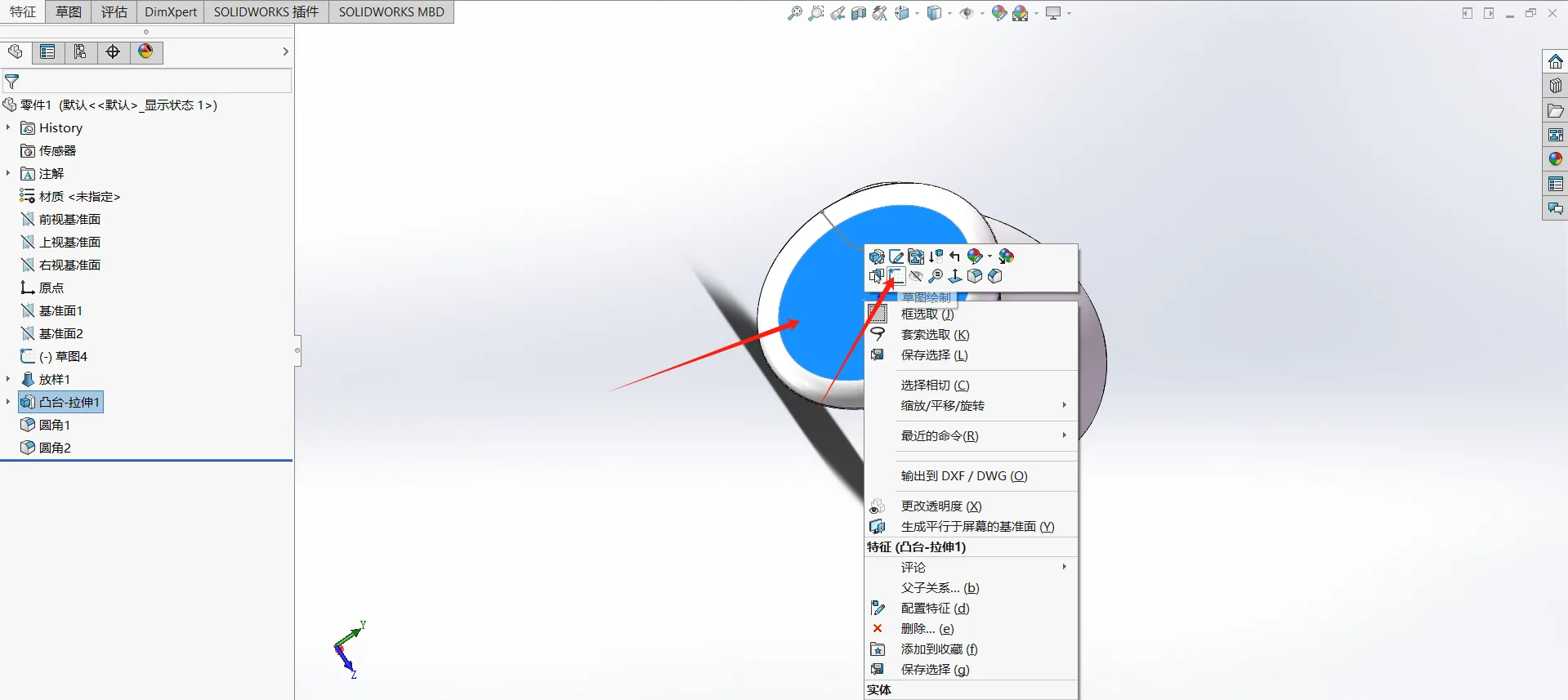

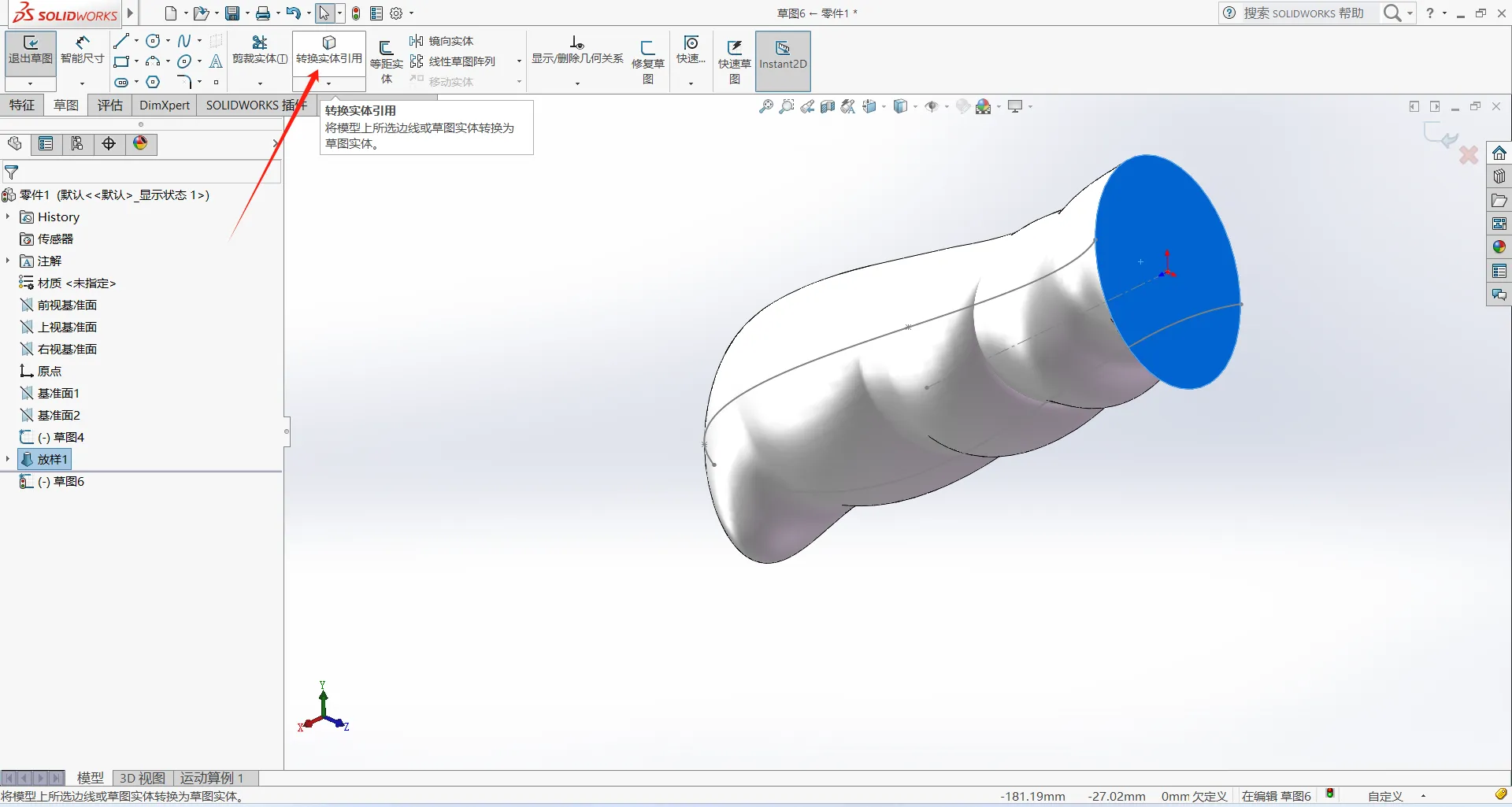

1. 点击如图1所示的面，右键草图绘制，点击上方转换为实体引用，如图2所示

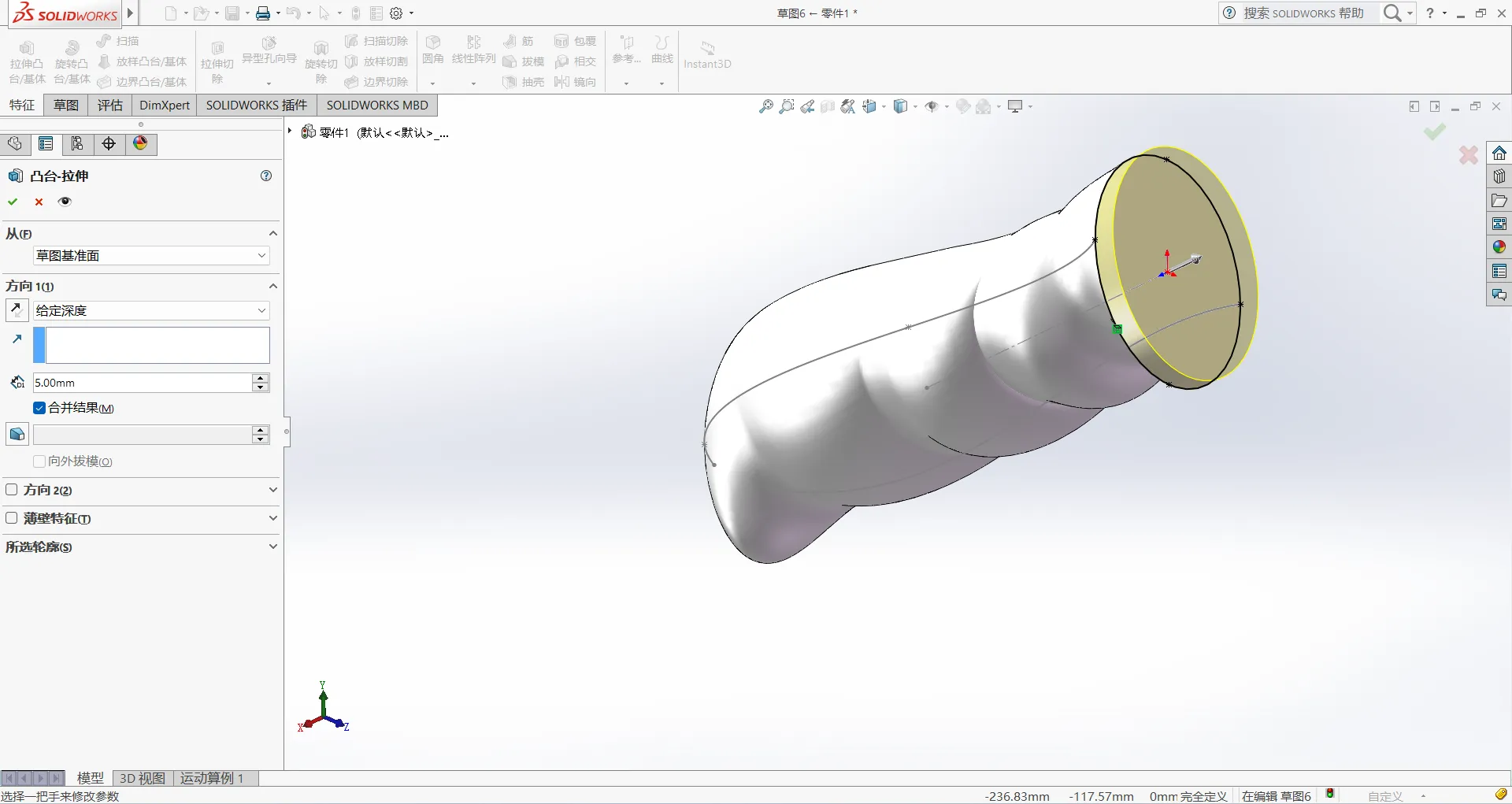

2. 点击特征->拉伸凸台基体，深度设置为5 如图3 图4所示

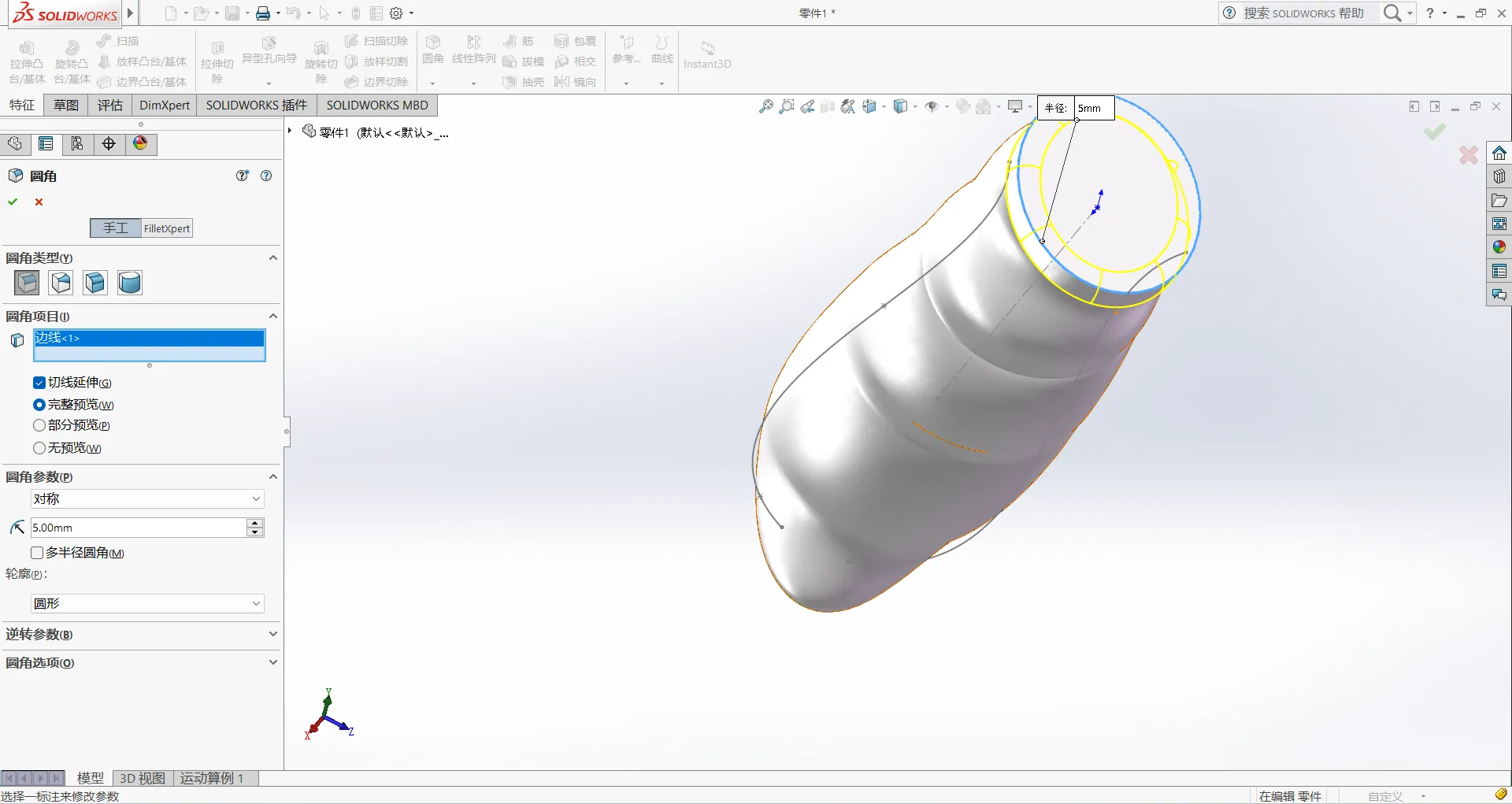

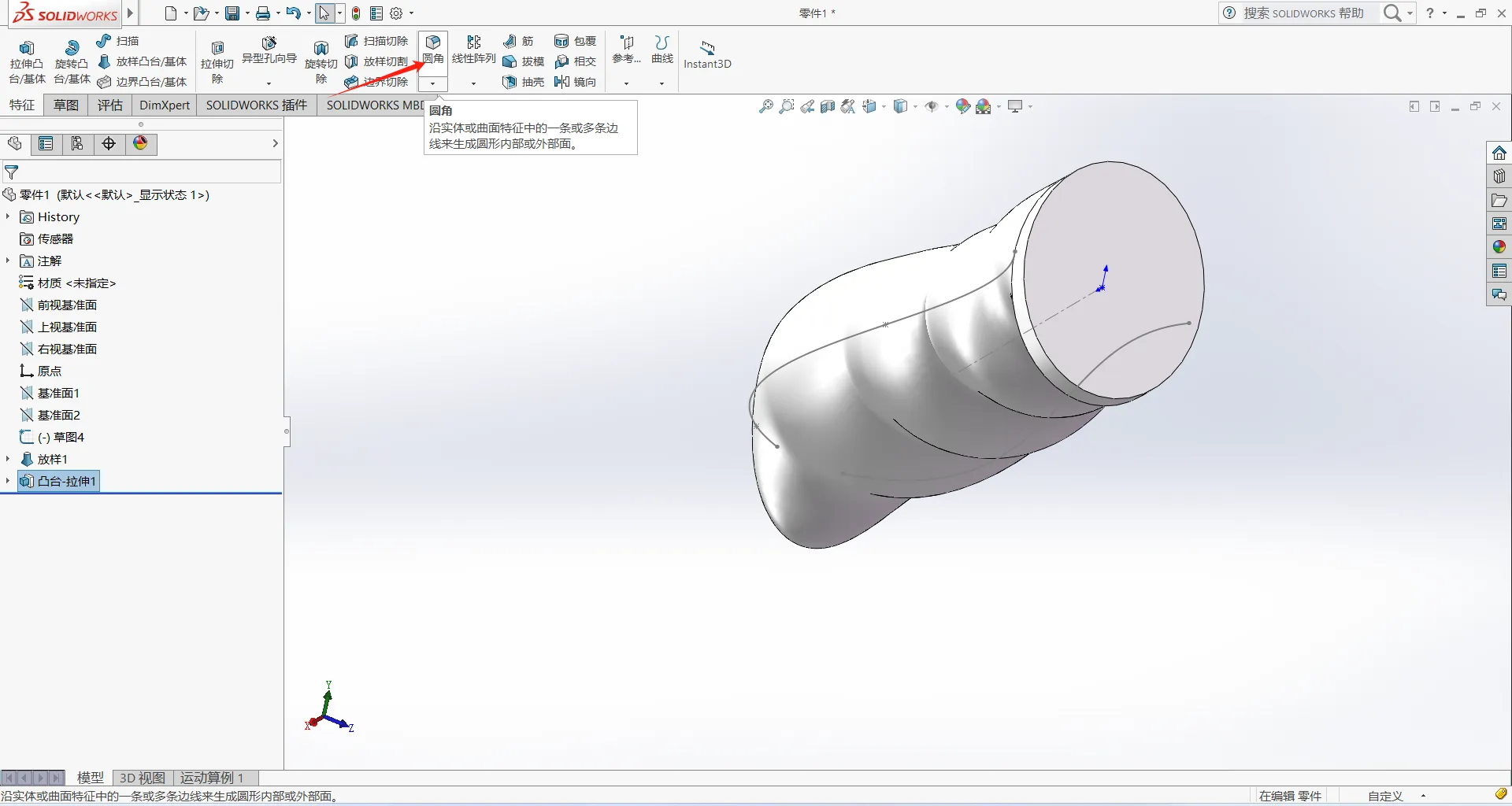

3. 点击圆角如图5所示 半径设置为5 点击如图6所示的边，点击对号

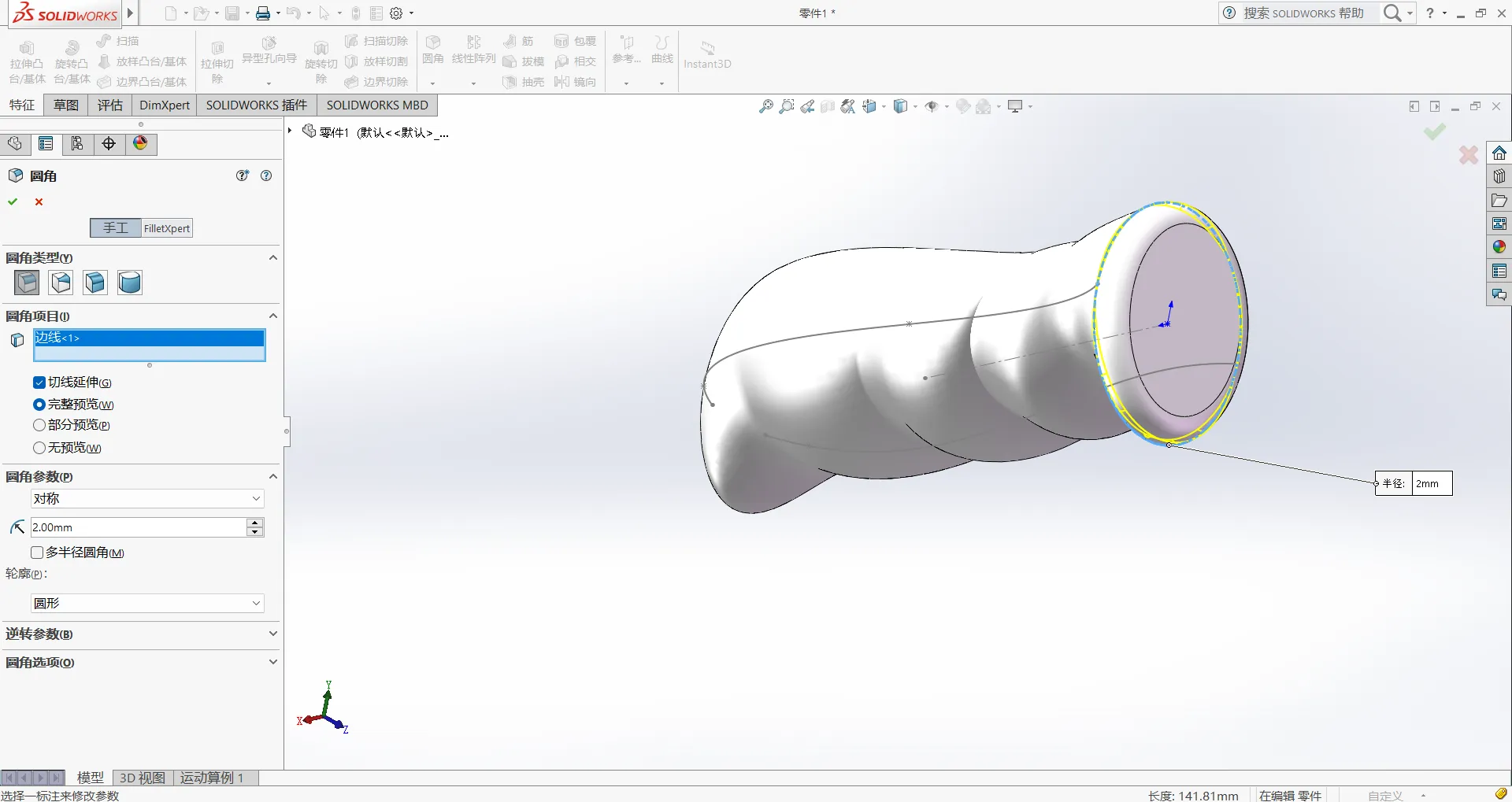

4. 点击圆角如图5所示 半径设置为2 点击如图7所示的边，点击对号

1. 点击如图1所示的面右键草图绘制

2. 点击矩形 选择中心矩形 如图2所示

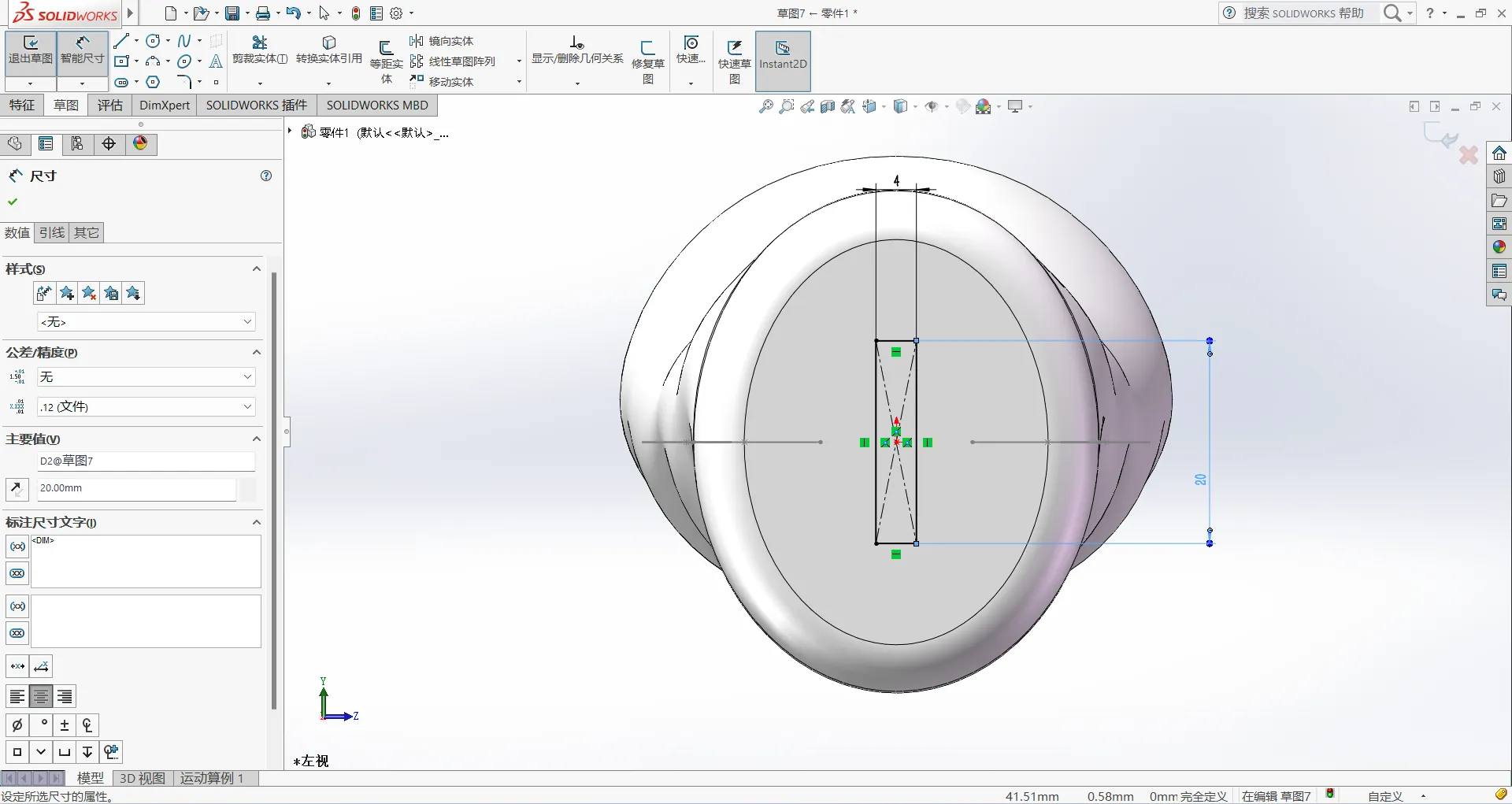

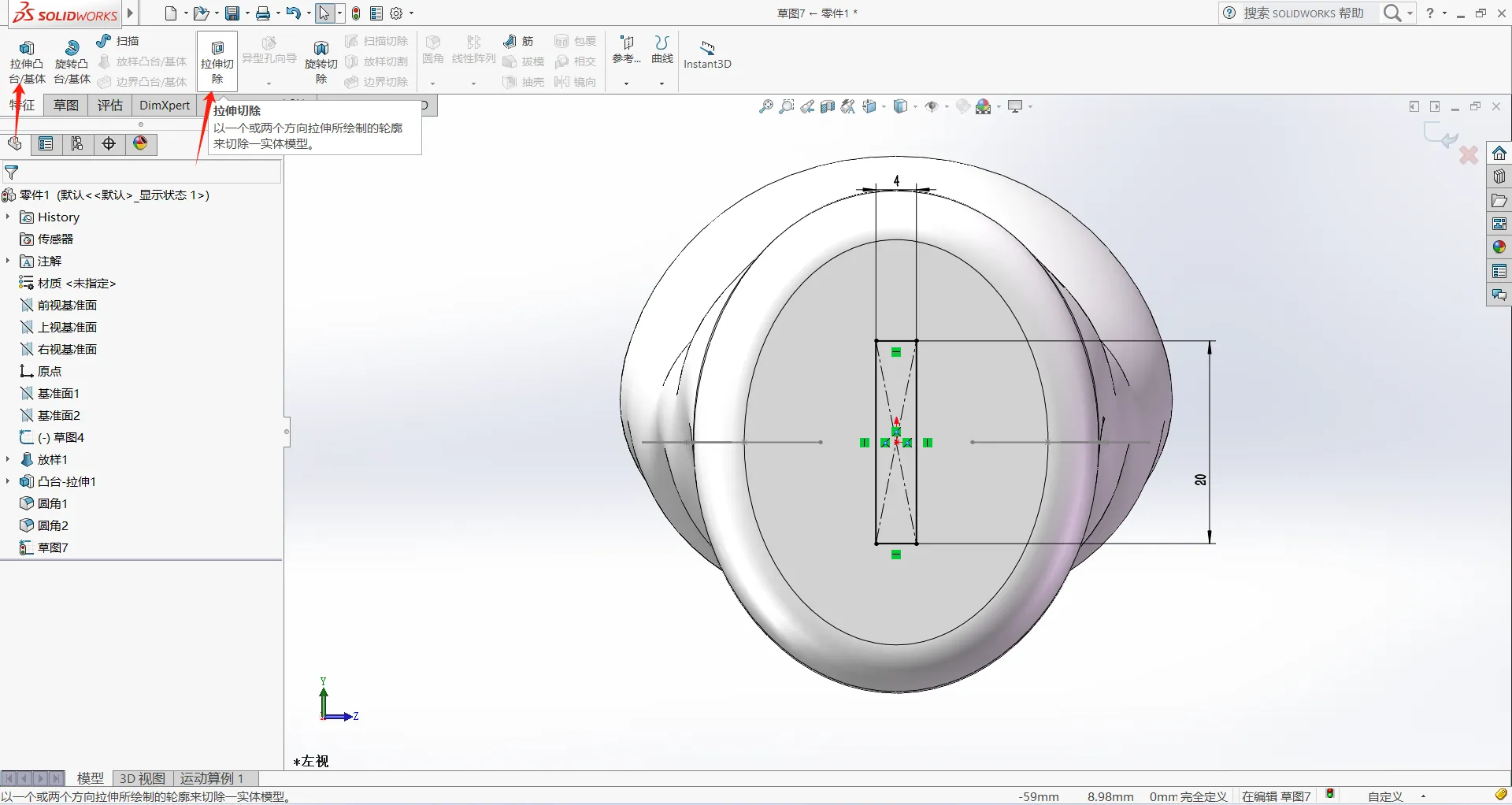

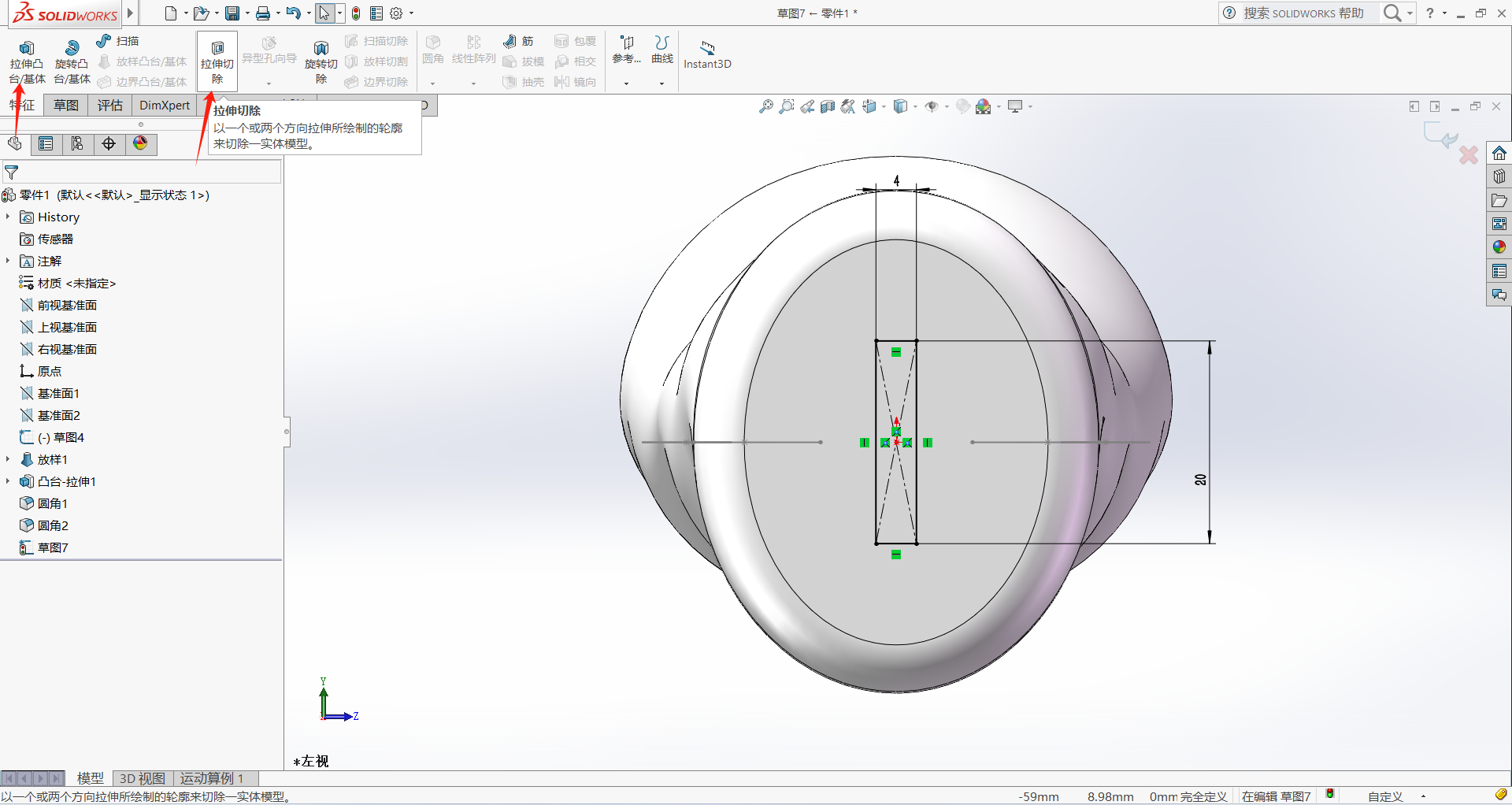

3. 以面的中心点为圆心画一个中心矩形，高度设置为20 宽度设置为4 如图3所示

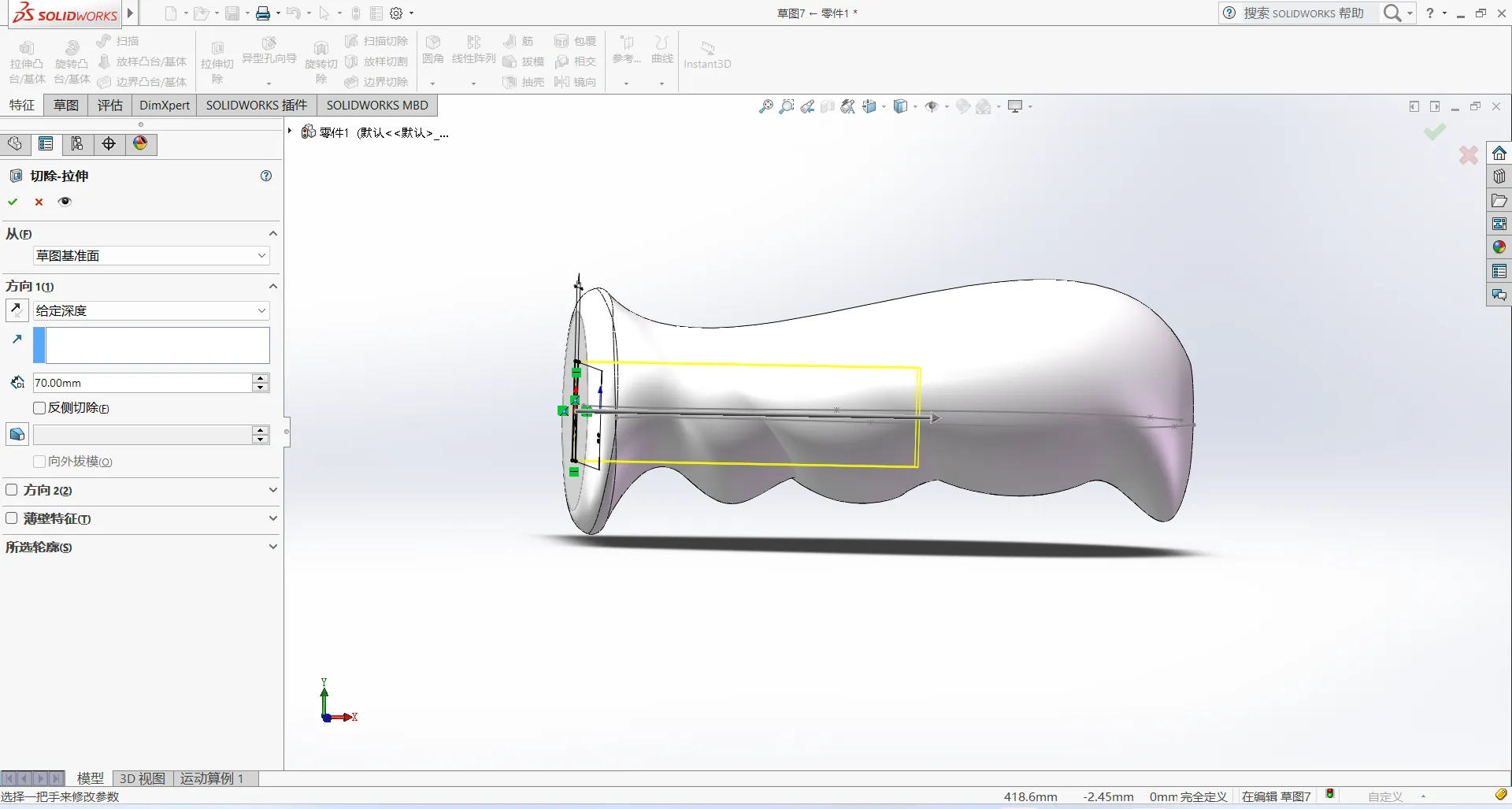

4. 点击特征，拉伸切除，如图4所示

5. 深度设置为70如图5所示，点击对号

1. 点击前视基准面 正视于，右键草图绘制

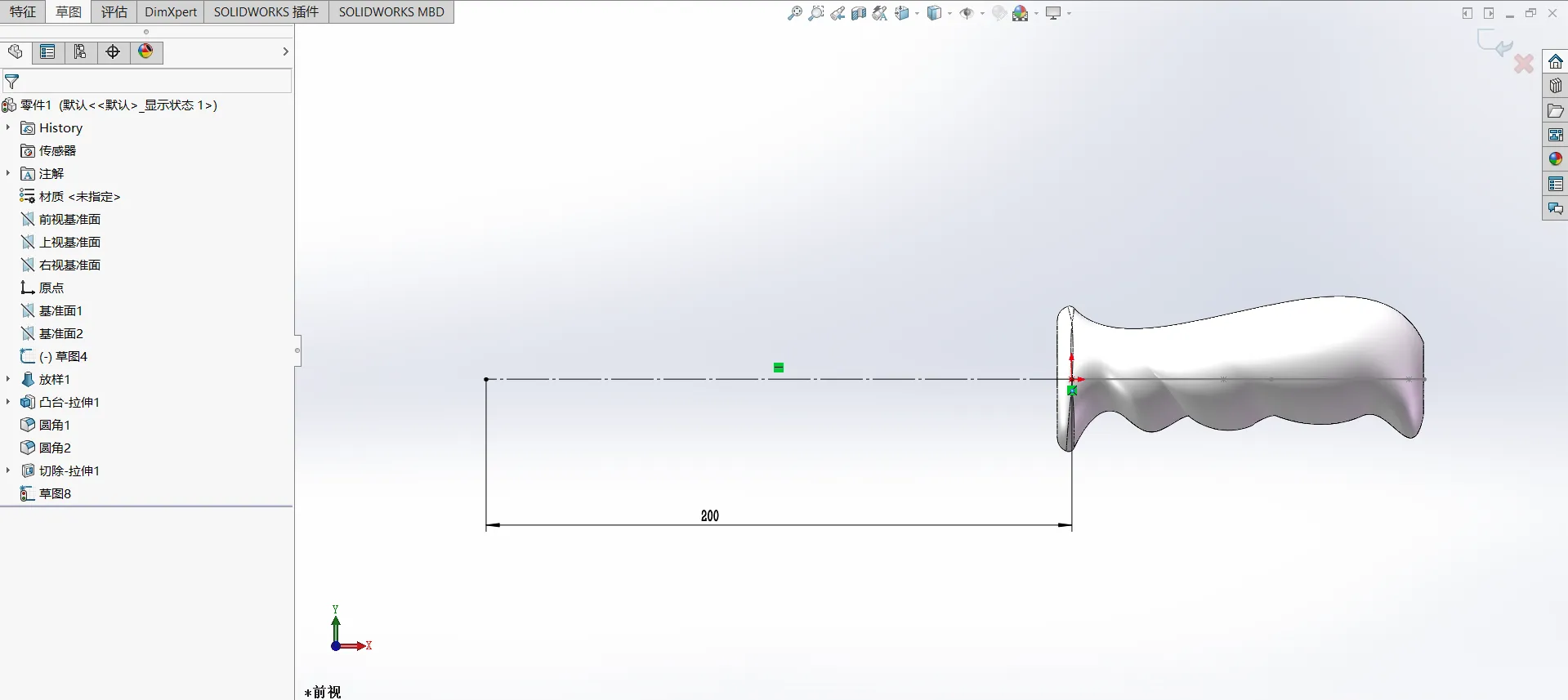

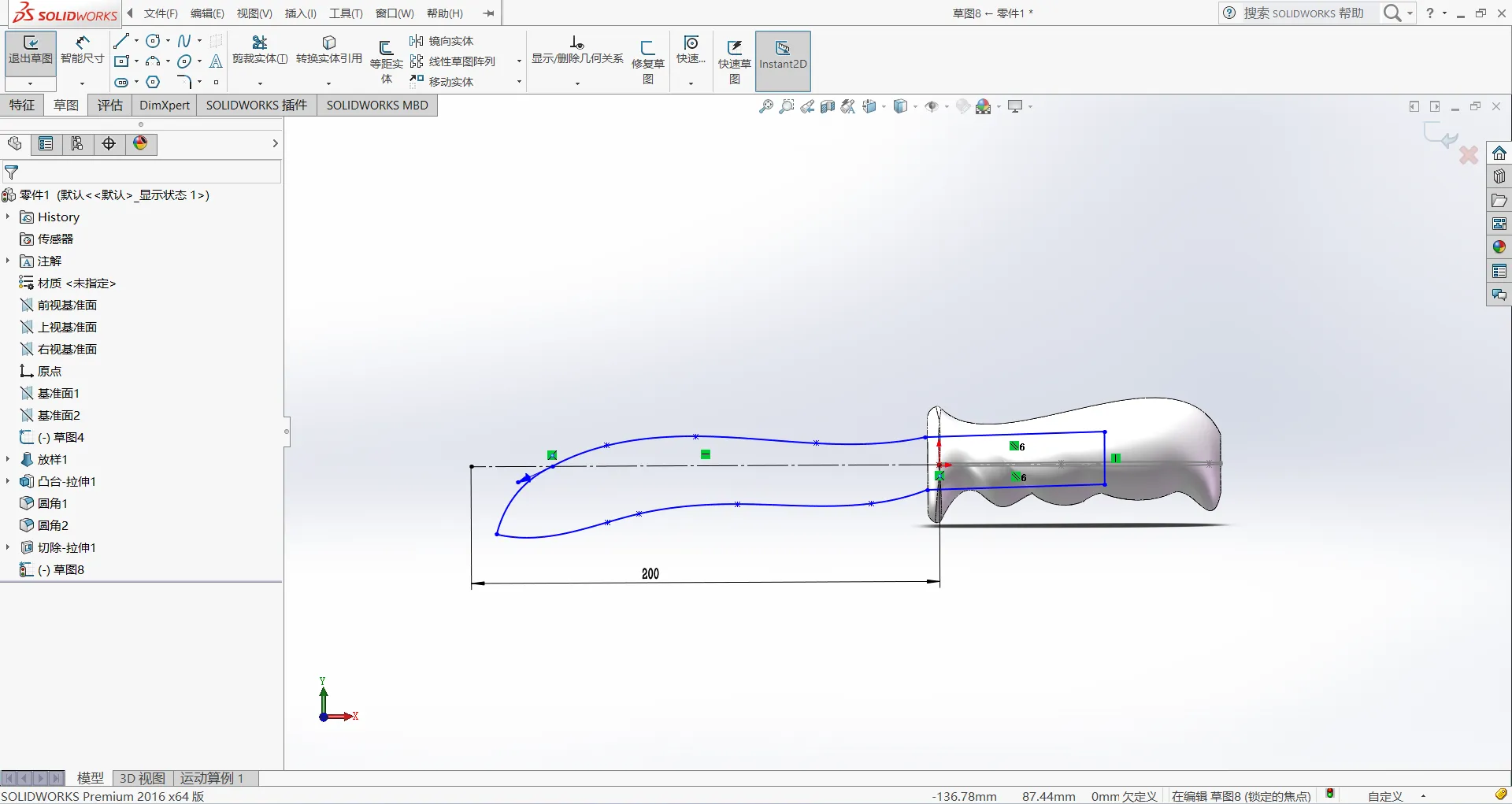

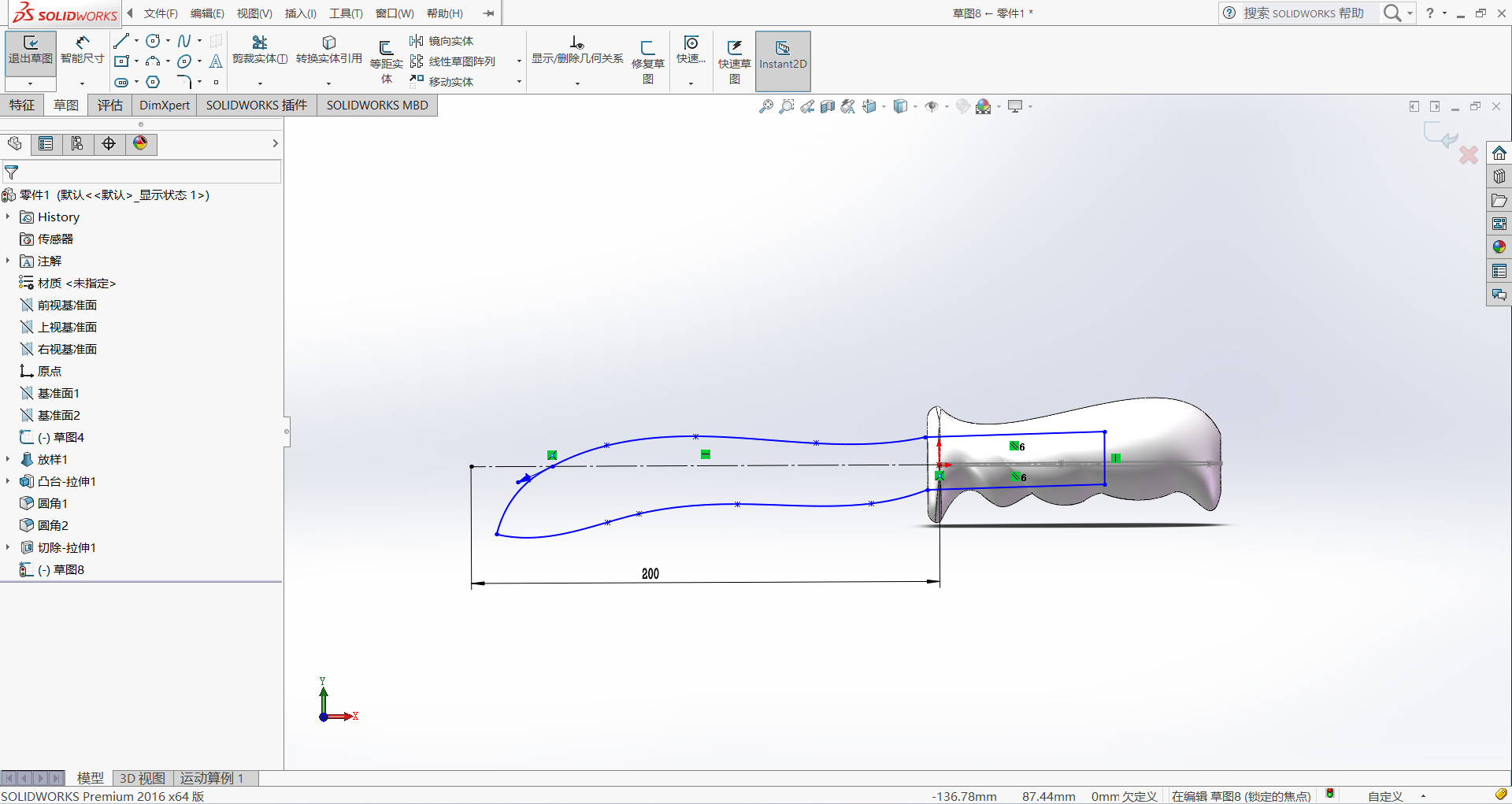

2. 以刀柄中心为一段画一条构造线，尺寸长度标注为200

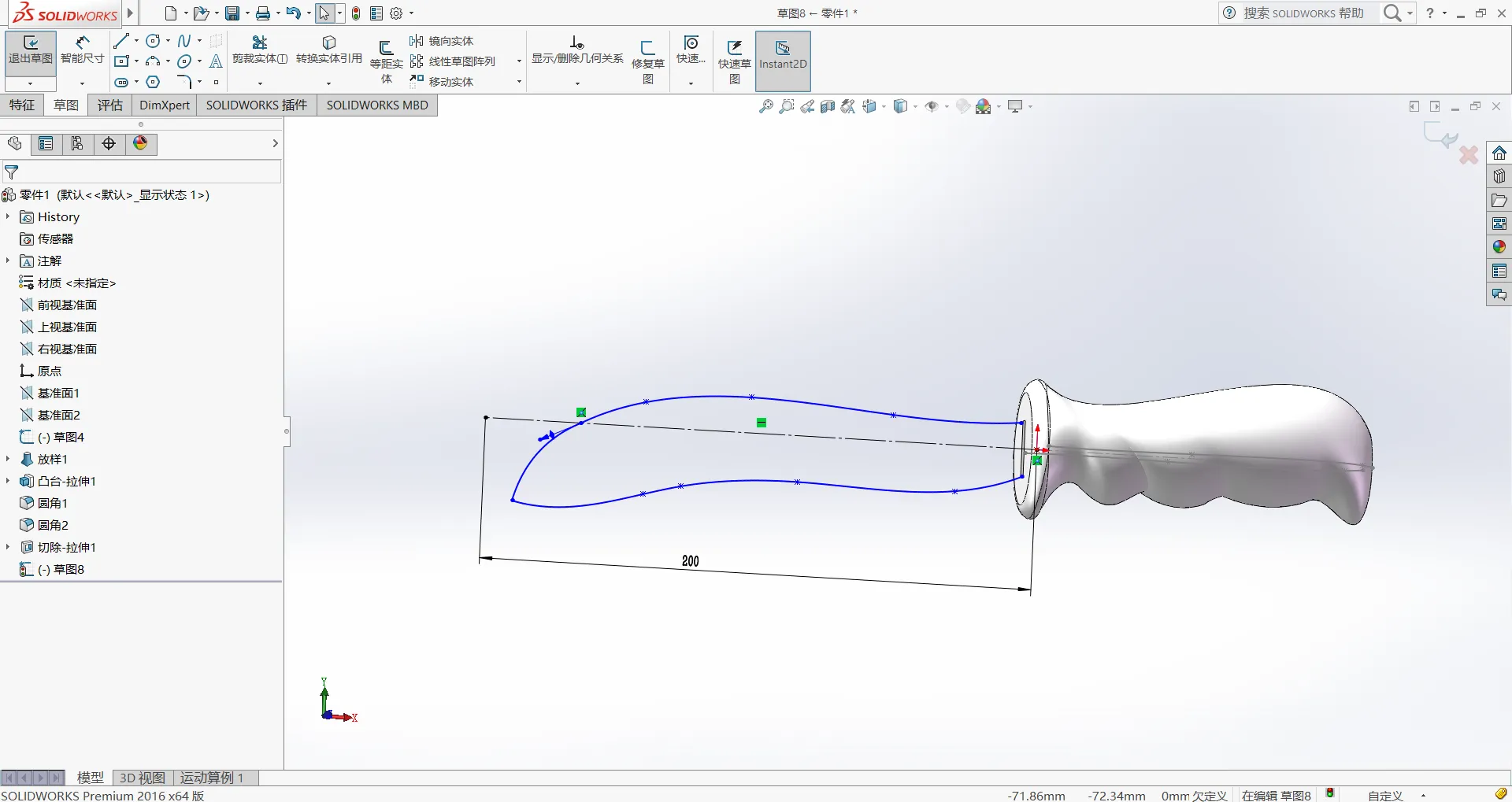

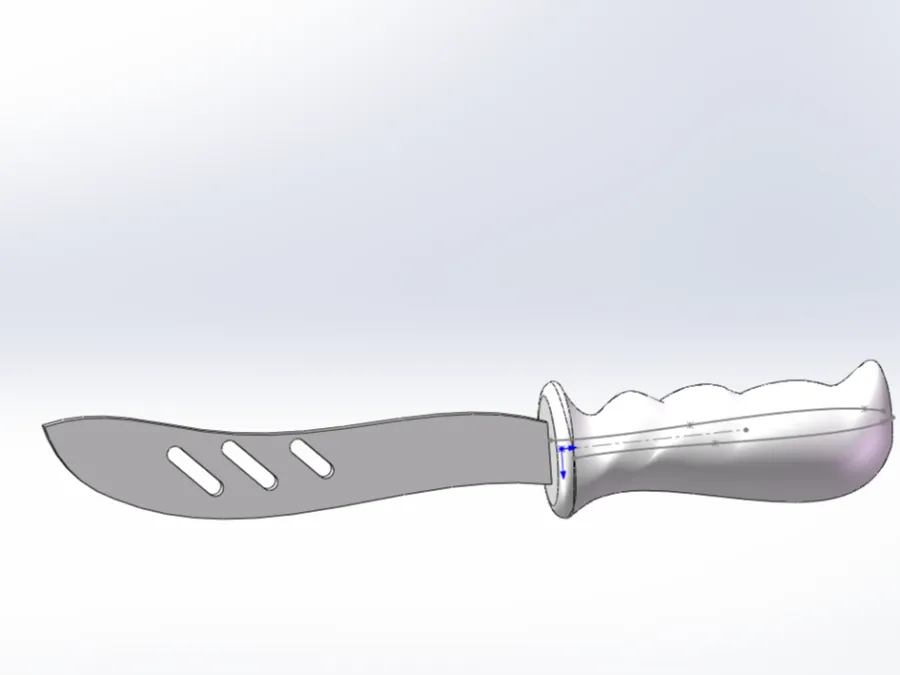

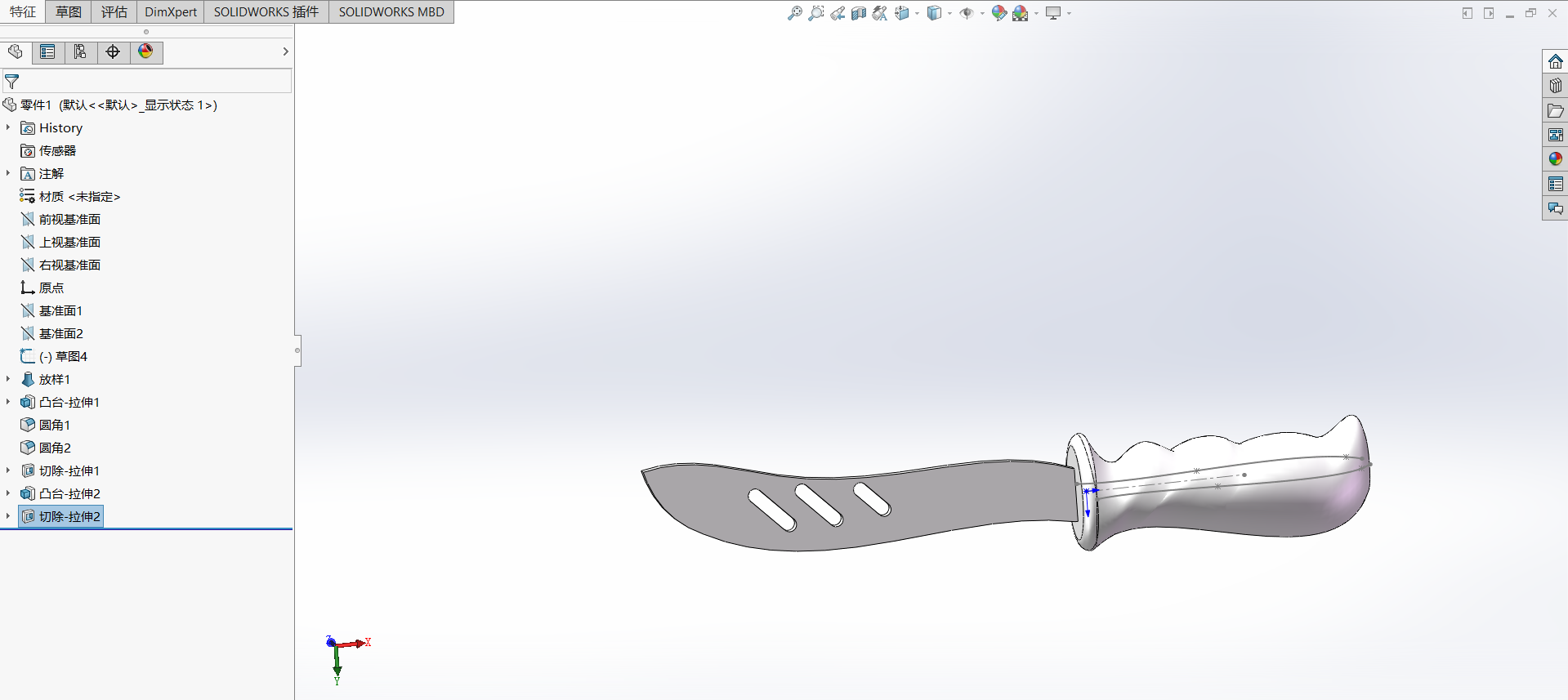

3. 以构造线为基准随心所欲画出刀的形状

4. 向刀柄方向画一个矩形长度设置为70

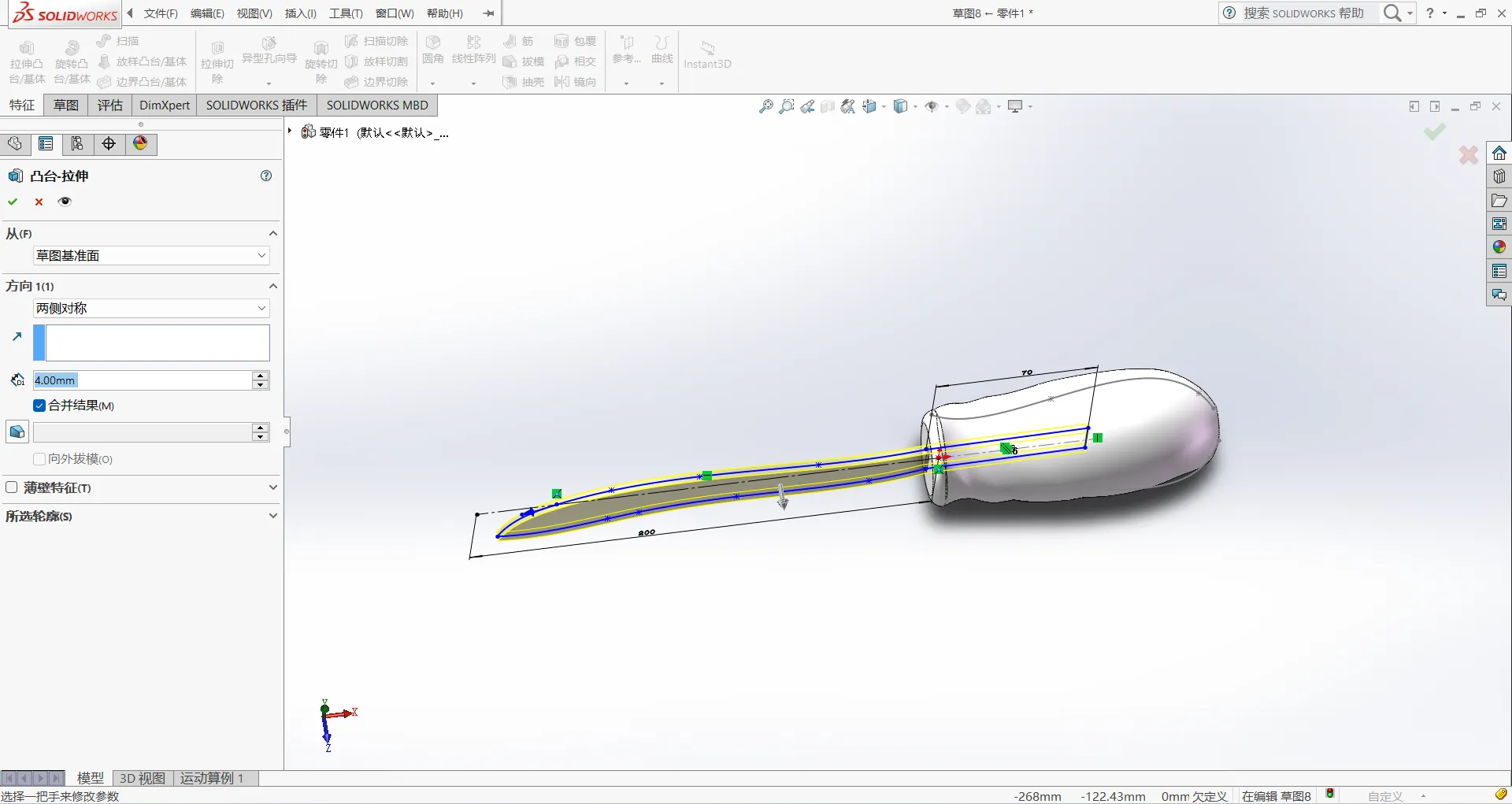

5. 点击特征拉伸凸台基体，两侧对称，深度设置为4 点击对号

大家可以根据具体情况给个洞之类的
