使用 ESP8266 实现 YouTube 订阅者计数器

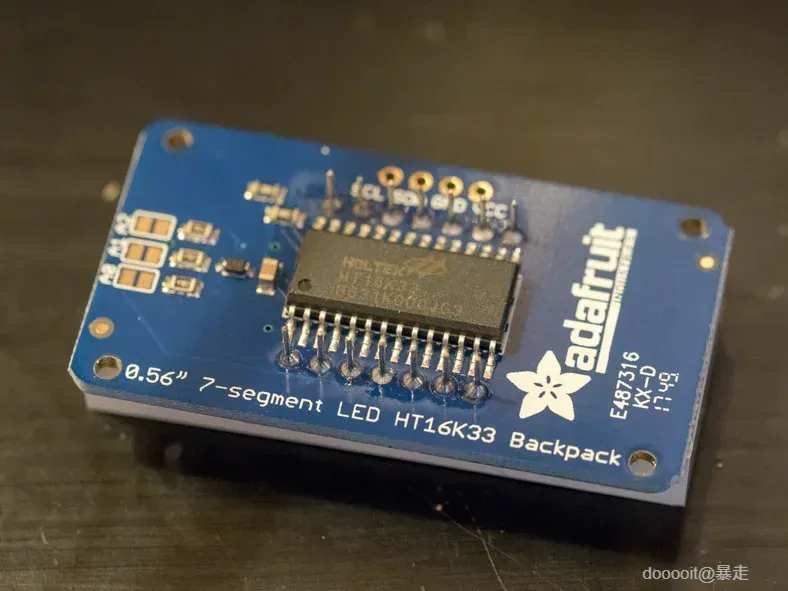

按照七段显示器的组装说明进行操作，如果 ESP8266 板上没有预焊接头，则将其焊接到板上。

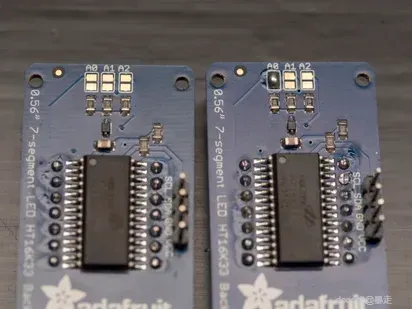

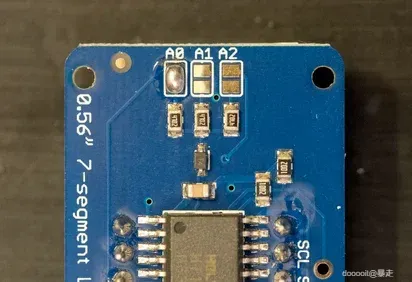

为了让微控制器区分两个显示器，你需要更改其中一个显示器的地址。具体方法是用一小块焊锡桥接电路板背面的标记焊盘。原版电路板的地址为 0x70，而桥接了 A0 的电路板的地址为 0x71。更多关于 i2c 地址的信息，请参阅官方产品指南 。我将普通显示器放在右侧（低位数字），但如果你不小心安装错了，可以在代码中轻松切换。

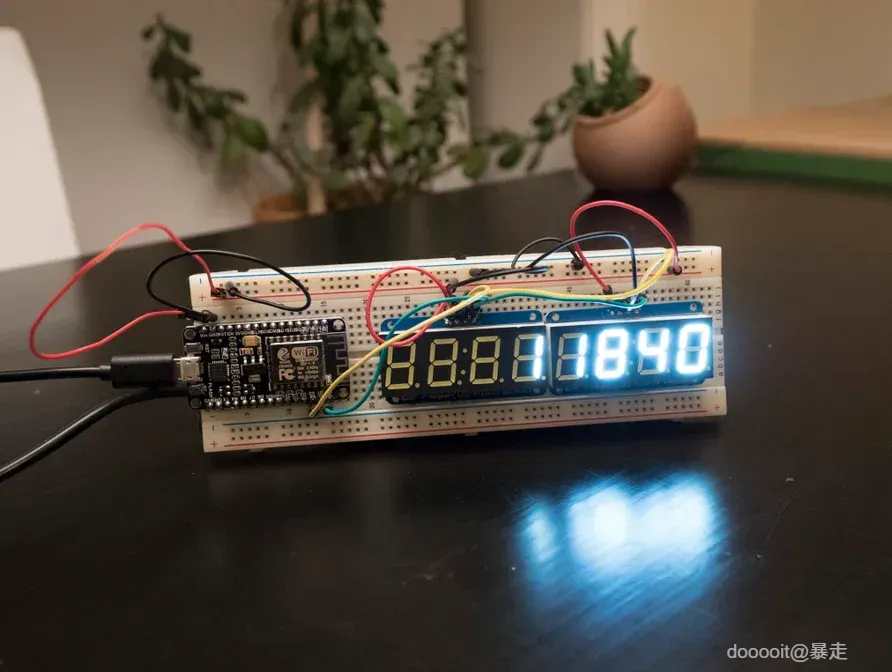

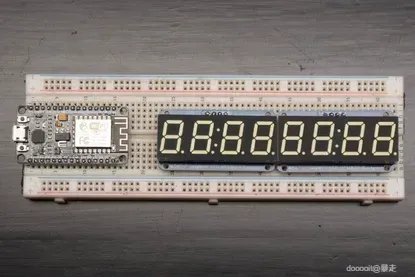

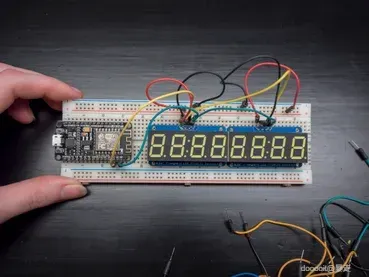

在从事电子产品工作时，我总是喜欢先创建一个无焊原型。

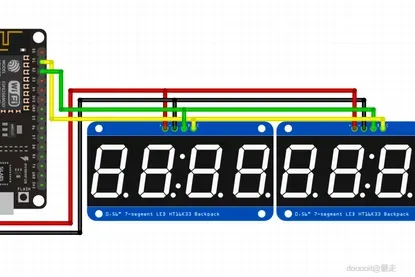

我这次使用的是 NodeMCU 开发板，但任何 I2C 引脚暴露的 ESP8266 开发板都可以正常工作。我使用的是 D1 和 D2。

连接：

NodeMCU D1 到显示器 C（时钟）

NodeMCU D2 显示 D（数据）

NodeMCU Vin 至显示器 +（电源）

NodeMCU GND 至显示器 - （接地）

请记住，您需要 ESP8266 开发板支持以及以下 Arduino 库来编译和上传此项目的代码。您可以使用库管​​理器轻松搜索并安装每个库，方法是：前往 Sketch->Include Library->Manage Libraries...；或者从 Github 下载并使用传统方式安装：

1. Arduino YouTube API
2. Arduino Json
3. Adafruit GFX
4. Adafruit LED 背包

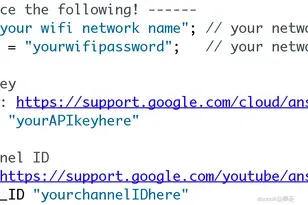

下载此步骤附带的代码，并在 Arduino IDE 中打开文件“YouTubeSubscriberCounter_v2.ino”。自定义变量（如上图 Arduino 屏幕截图中以青色突出显示）：

1. SSID（网络名称）
2. 无线网络密码

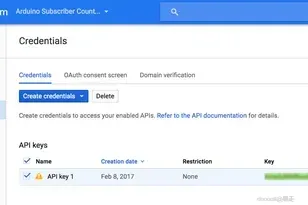

3. Google API 密钥 （在我看来，获取起来有点麻烦）

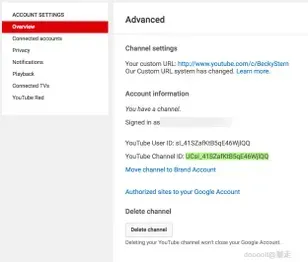

4. YouTube 频道 ID

将定制的代码上传到您的主板。

如果您愿意，我还创建了一个使用 WiFiManager 的版本，它增加了可配置性，无需重新编程微控制器。下载本步骤附带的“YouTubeSubscriberCounter_v2_wifiManager.ino”文件，并使用 Arduino 软件打开它，同时确保您也安装了 WiFiManger 库 。使用 Brian Lough 的精彩指南完成所有设置。

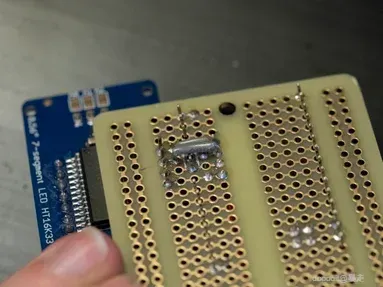

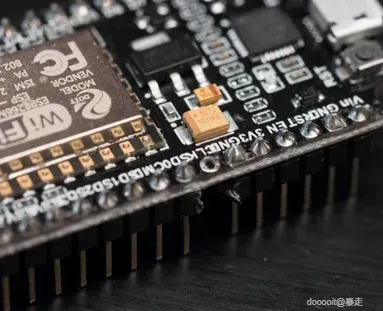

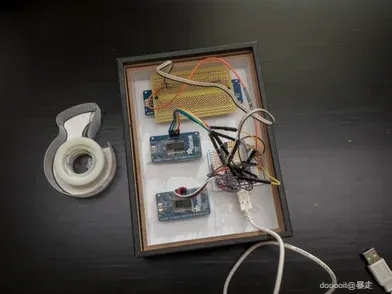

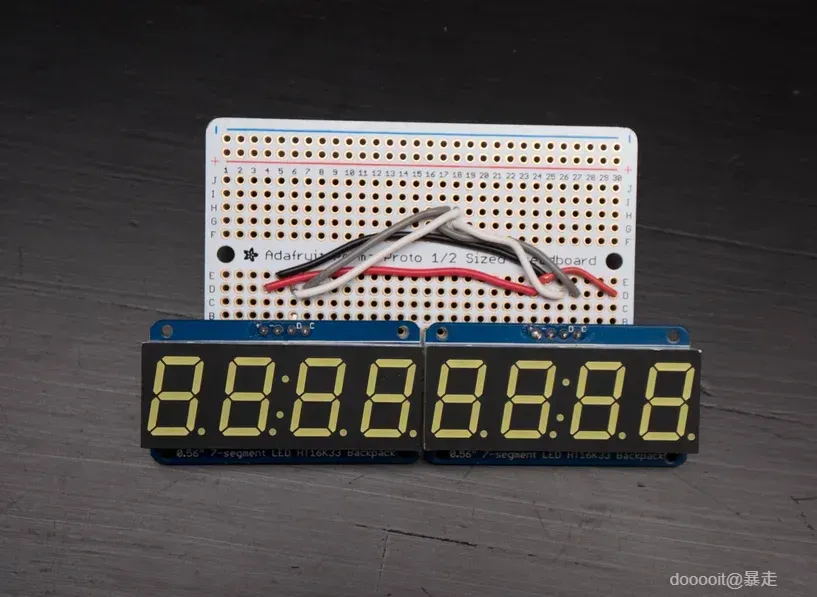

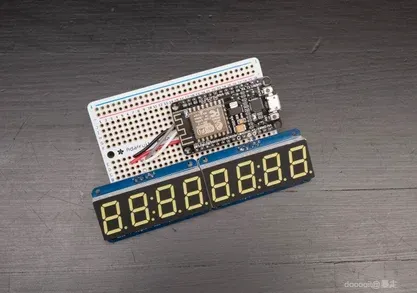

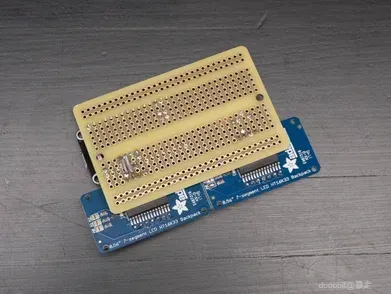

我用 perma-proto 组装了最终的电路，但由于我的框架只有 5 英寸 x 7 英寸，所以装不下全尺寸的框架——我应该买个大一点的。我设法把所有东西都放在了半尺寸的电路板上，但我不建议你完全按照这个布局来，因为我把 NodeMCU 上的一些引脚砍掉了，并且在电路板背面剪掉了一些与其他引脚的走线。

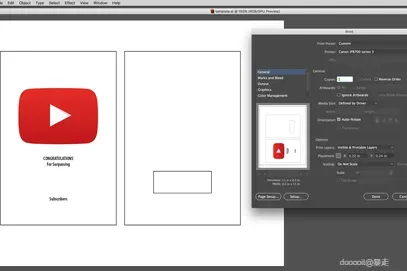

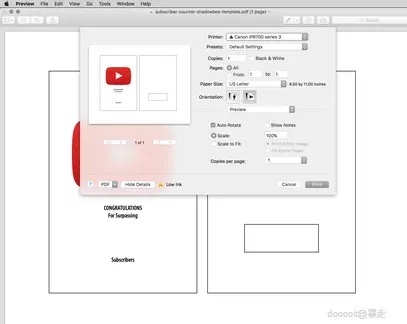

下载本步骤附带的纸张模板并打印出来（适用于 8.5x11 英寸纸张，我的暗盒容量是 5x7 英寸）。沿着线条剪开，将两部分分开。图形位于玻璃的正后方，另一部分用于显示位置/对齐。

清洁玻璃内部，确保没有灰尘和其他污染物（比如猫毛）。玻璃很锋利，所以拿取时要小心。

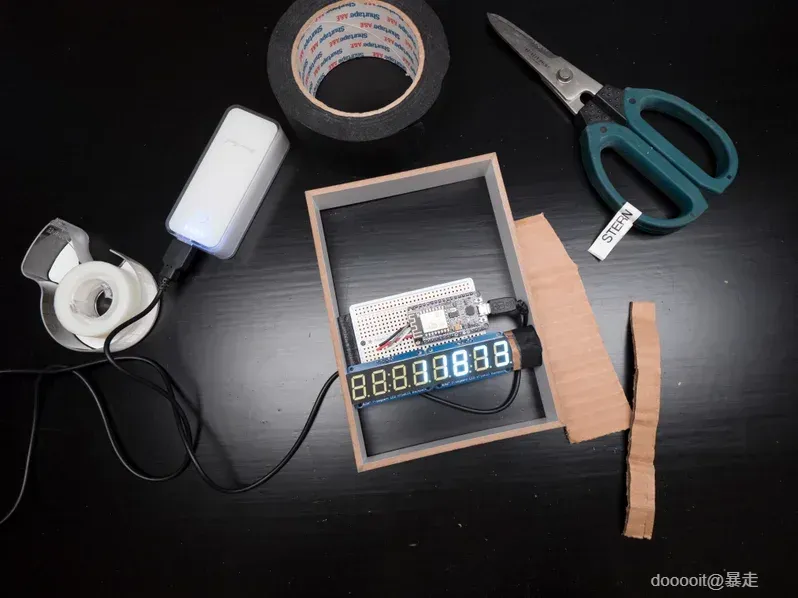

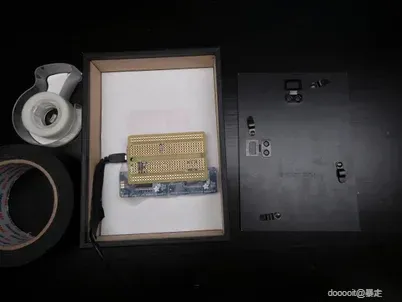

将图形模板面朝下放在玻璃上，然后将阴影盒分隔器堆叠在里面。

在背板上切出一个槽口，以便插入 USB 线，然后将背板插入到位。插上电源，尽情享用吧！或者，如果你像我一样，可以多拆几次，确保槽口位置合适，再清除玻璃上的灰尘（再次清除），并在里面放一小块折叠的纸板，帮助七段显示器与纸张/玻璃齐平（否则数字会模糊）。

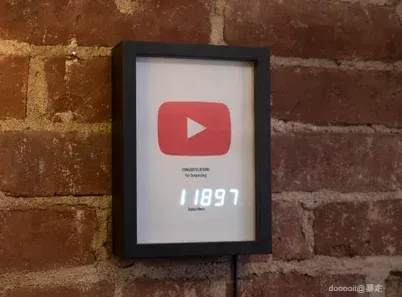

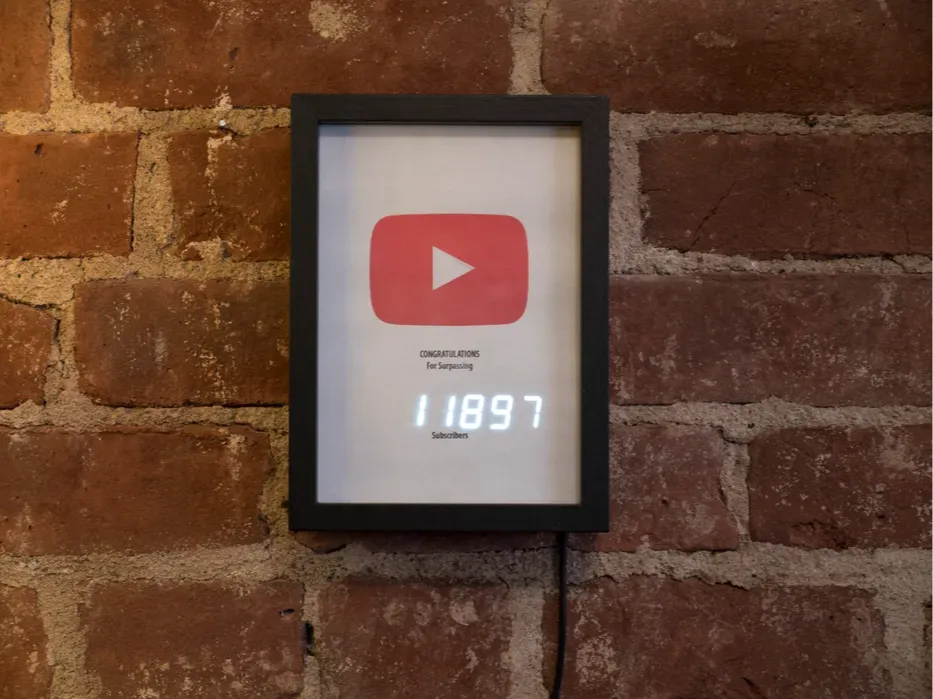

自豪地展示您的自定义播放按钮！
