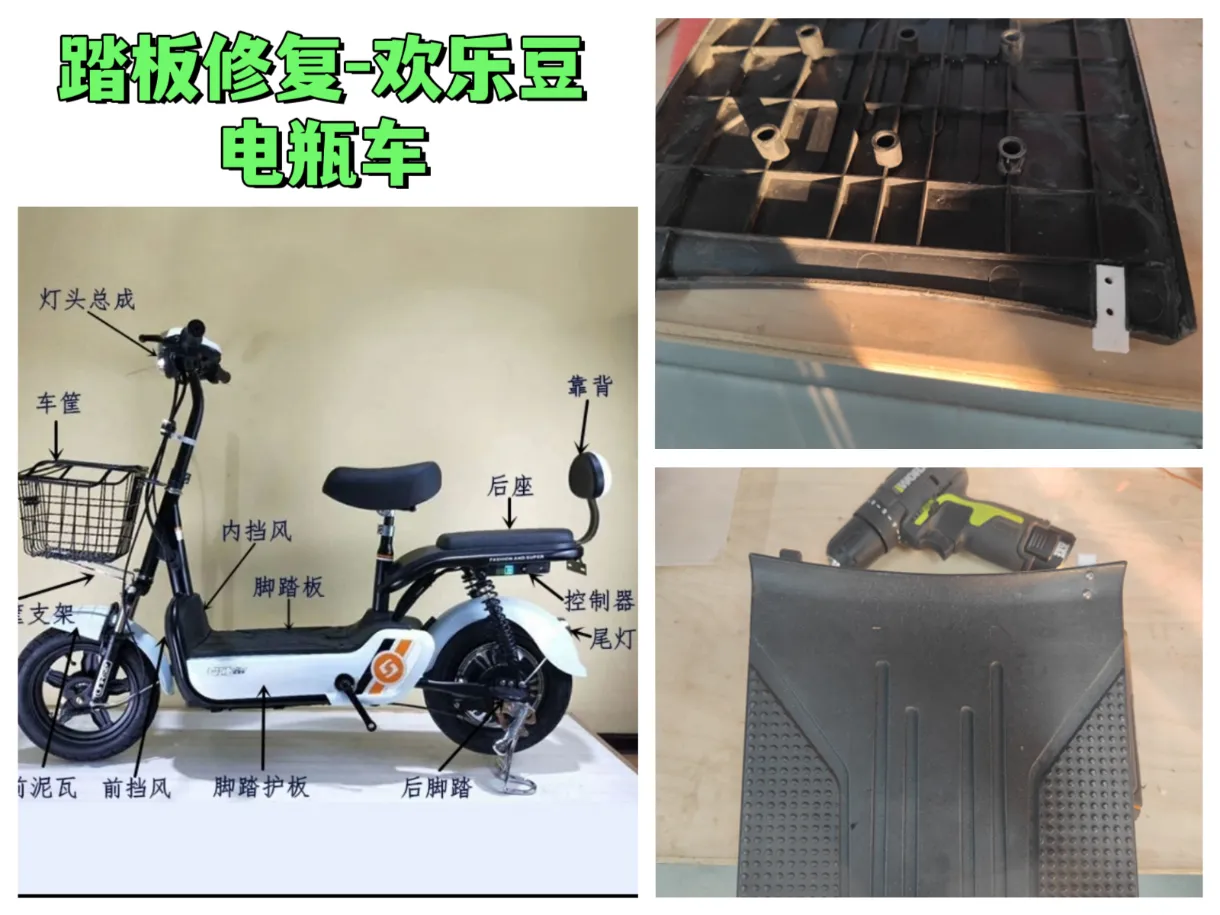

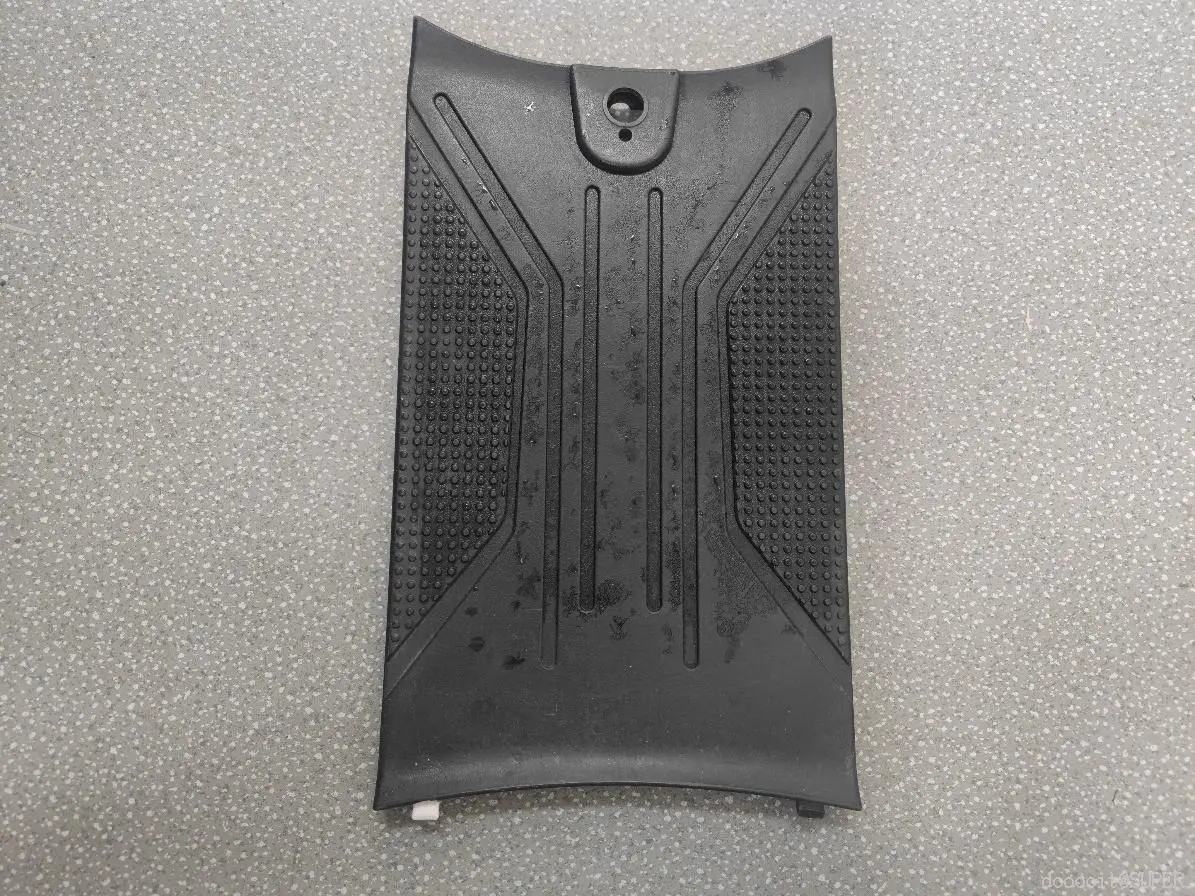

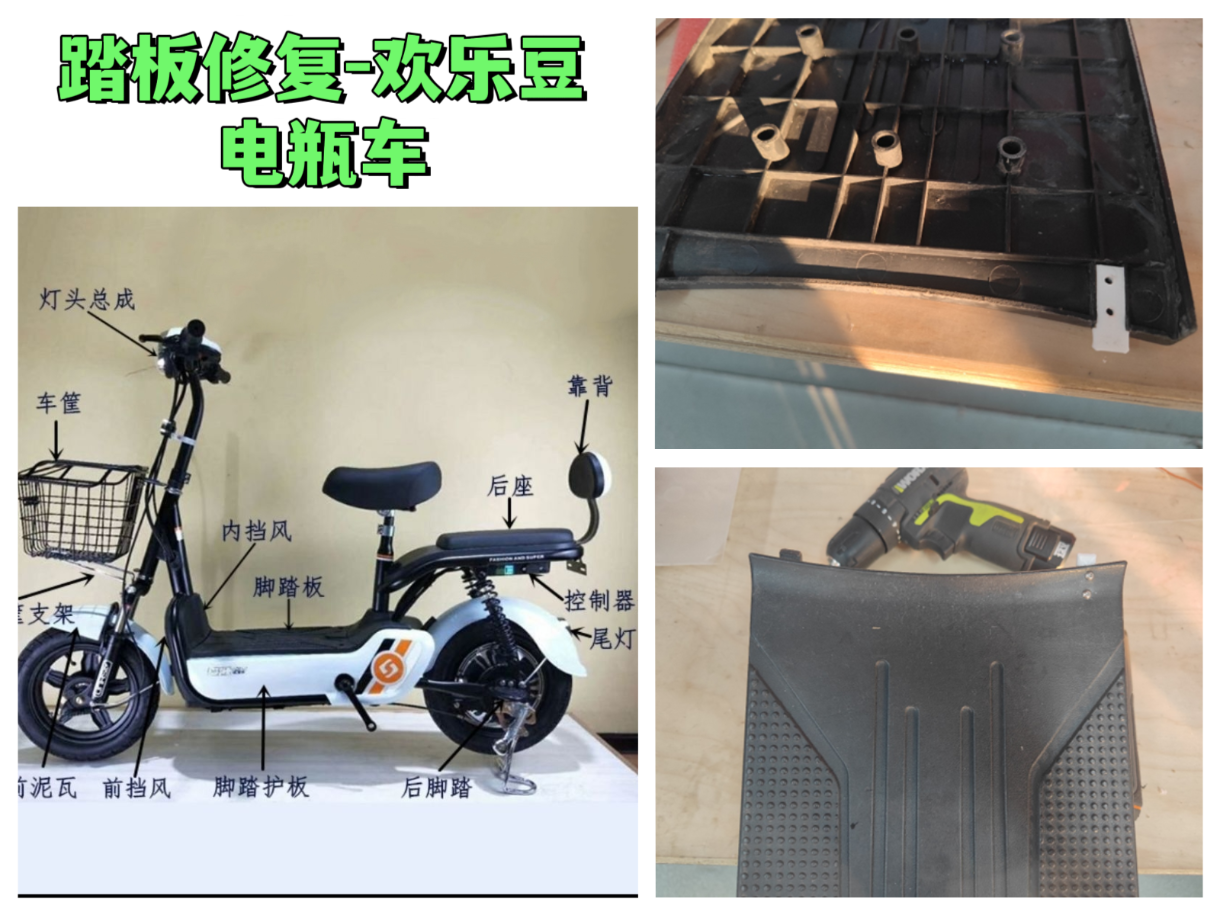

踏板修复-欢乐豆电瓶车

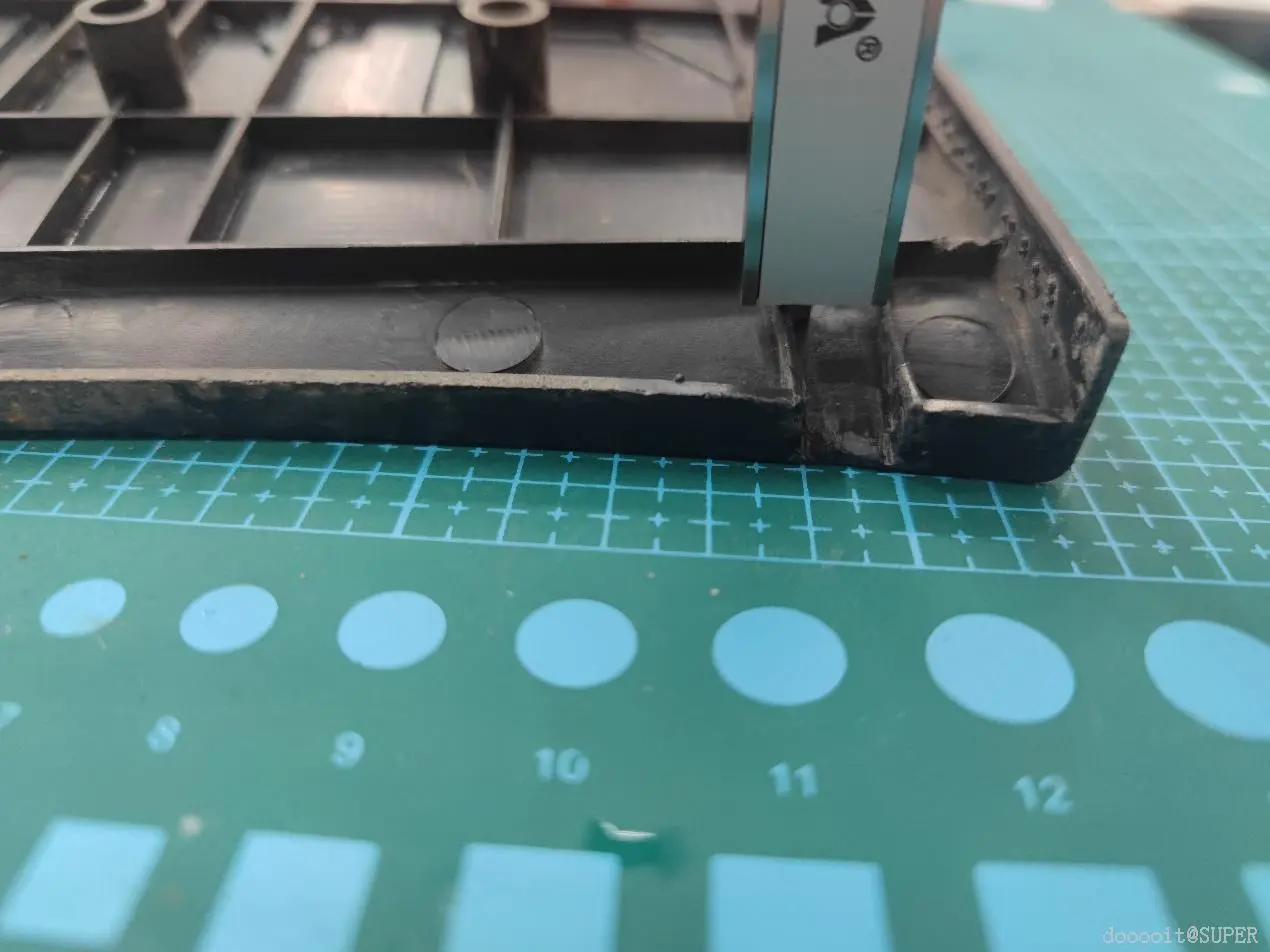

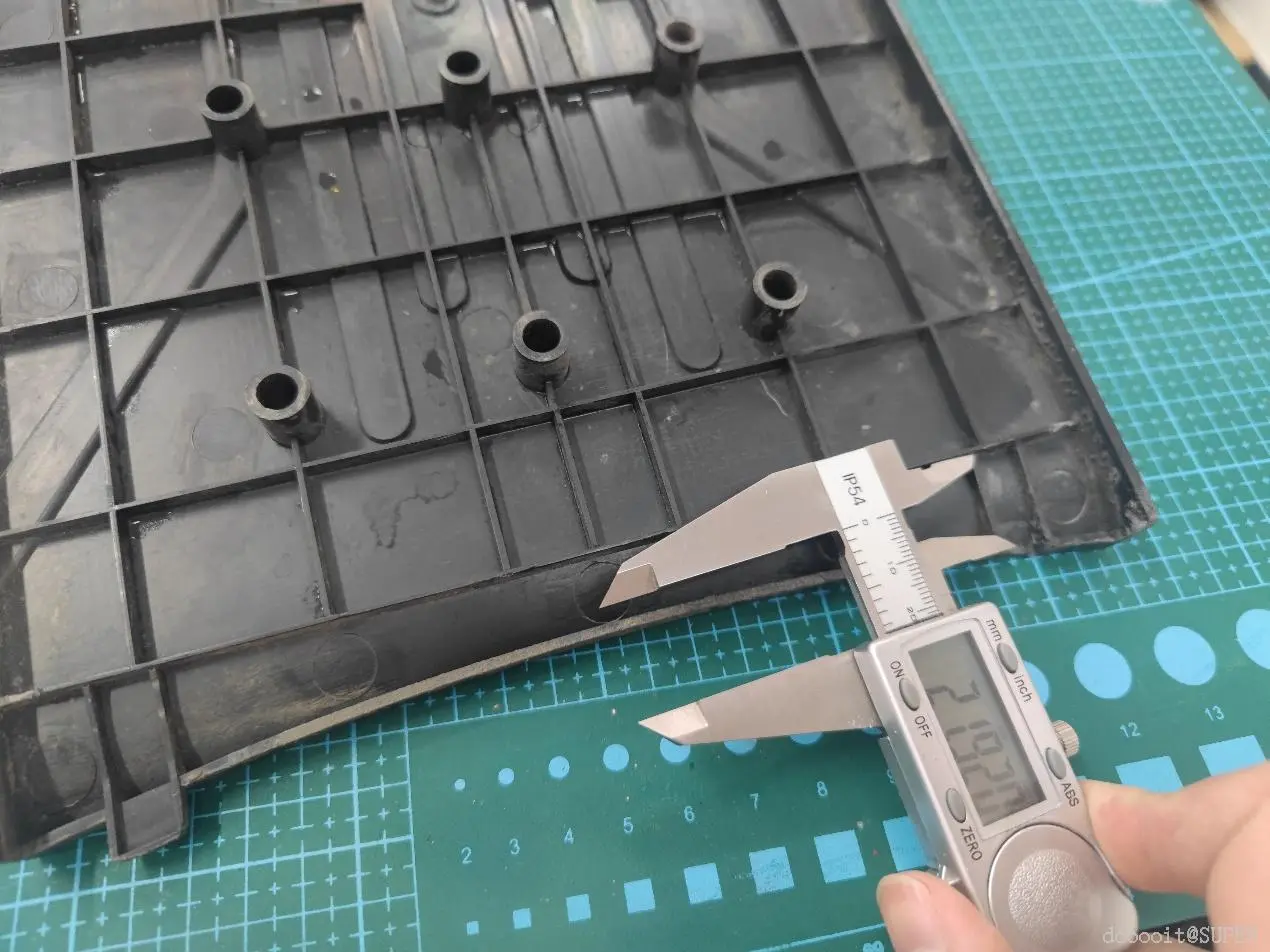

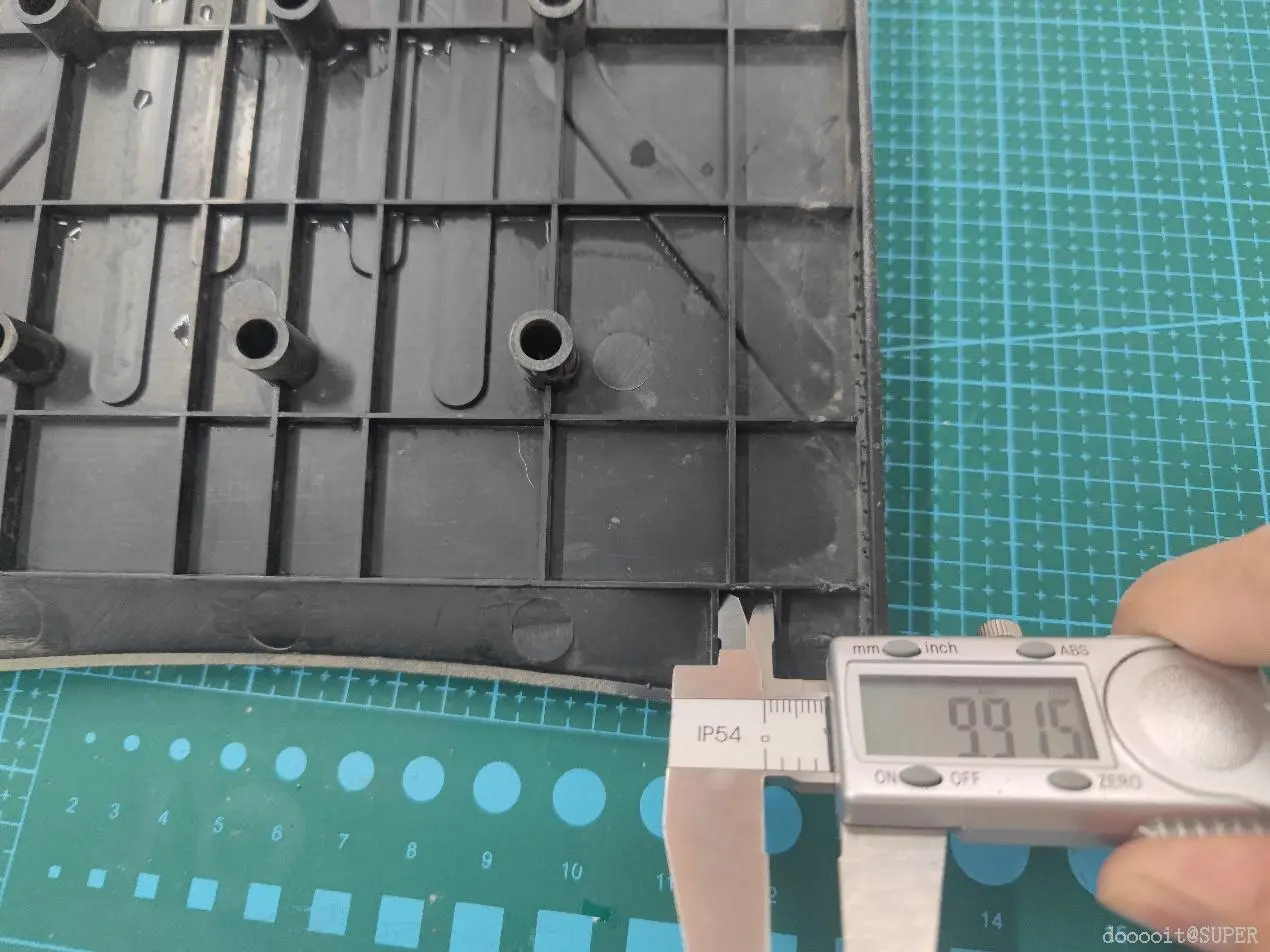

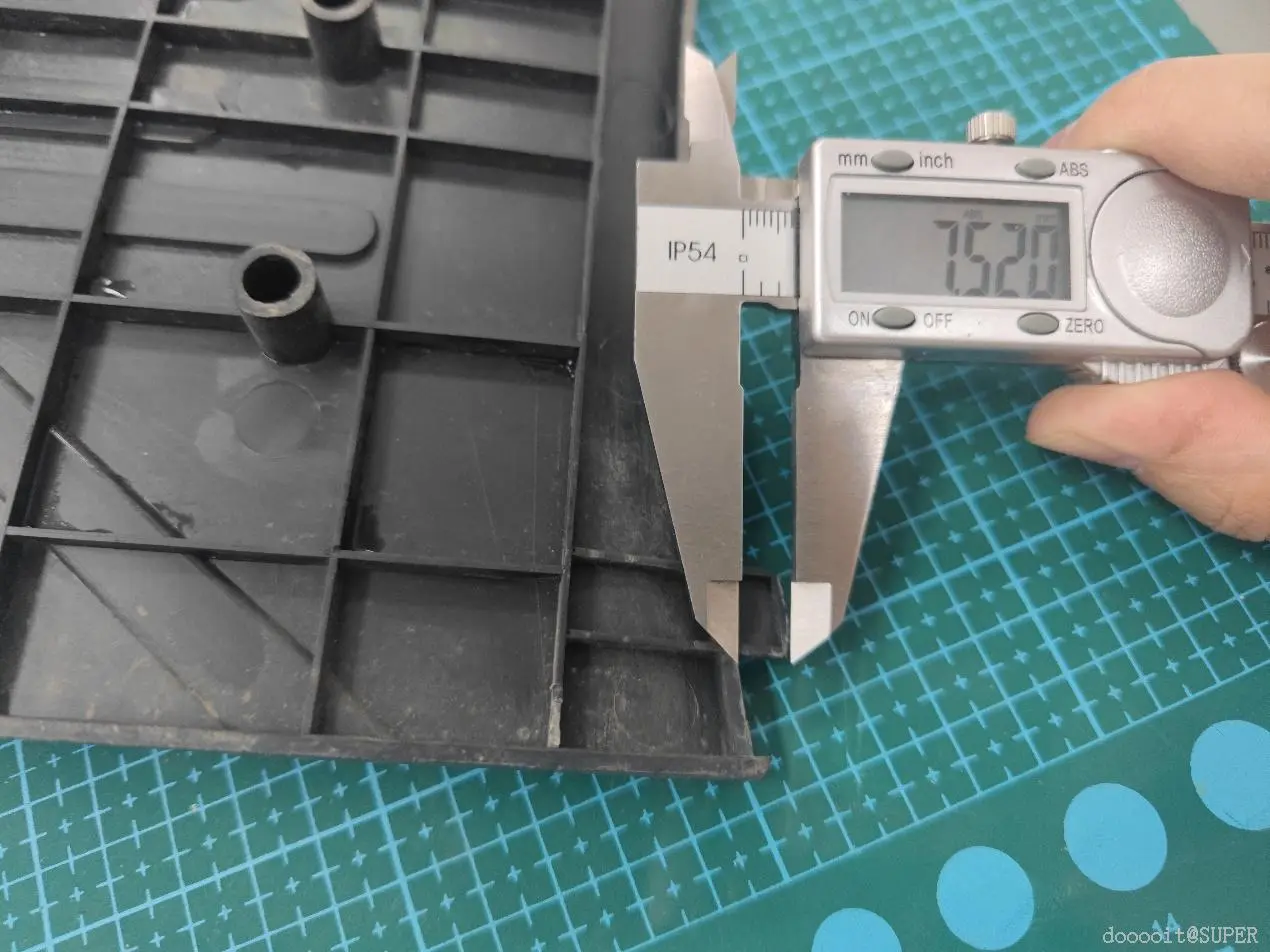

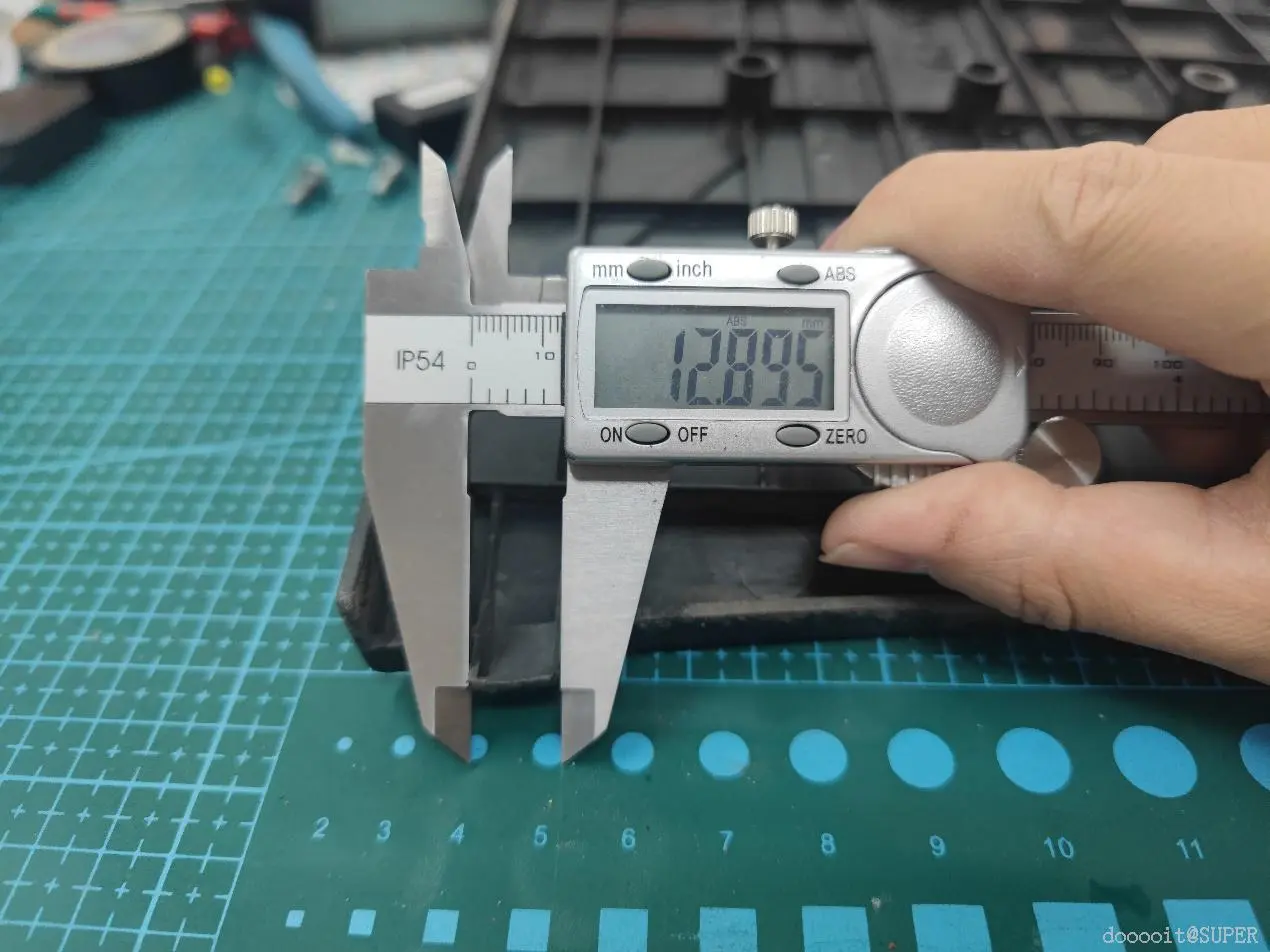

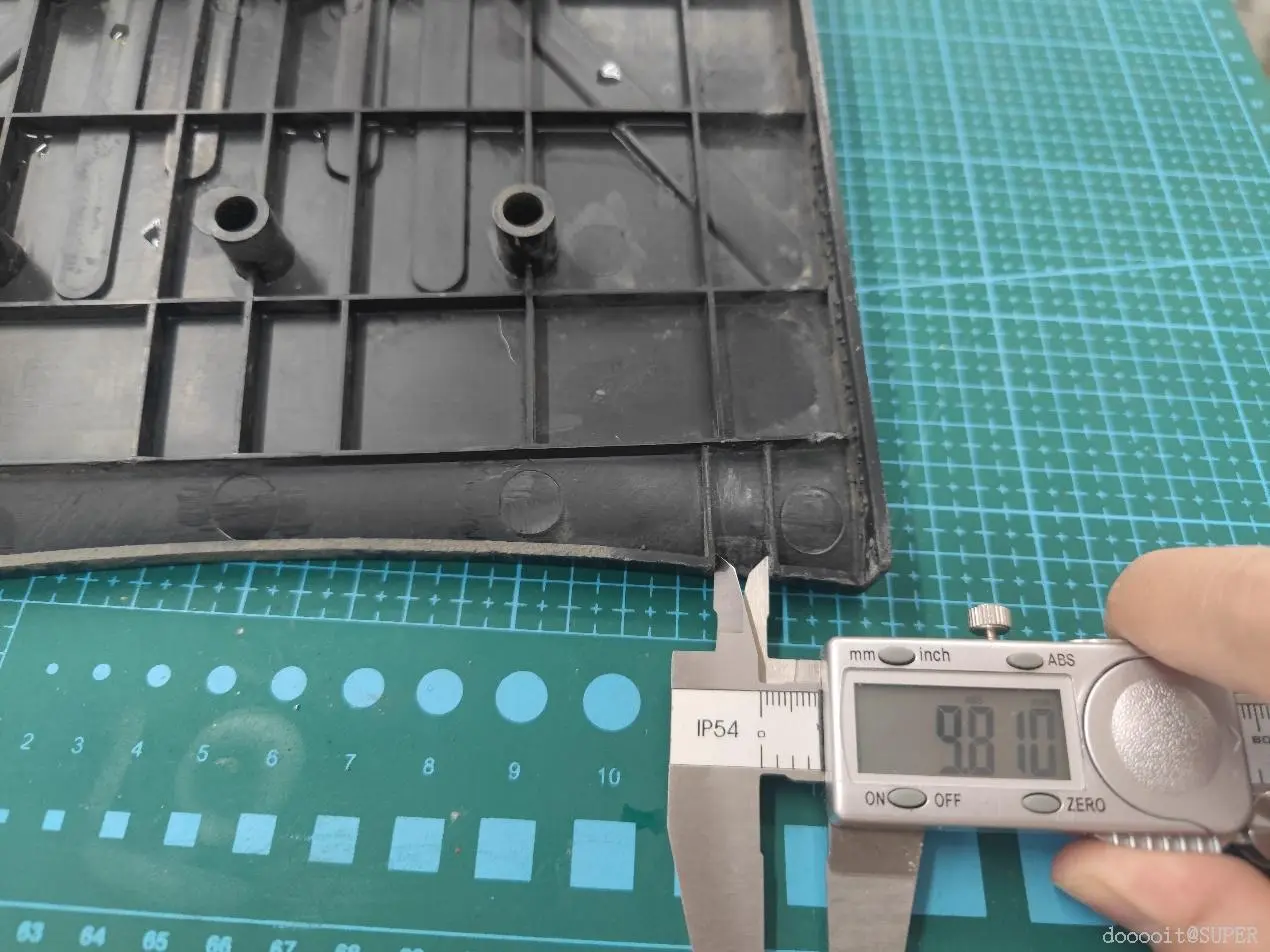

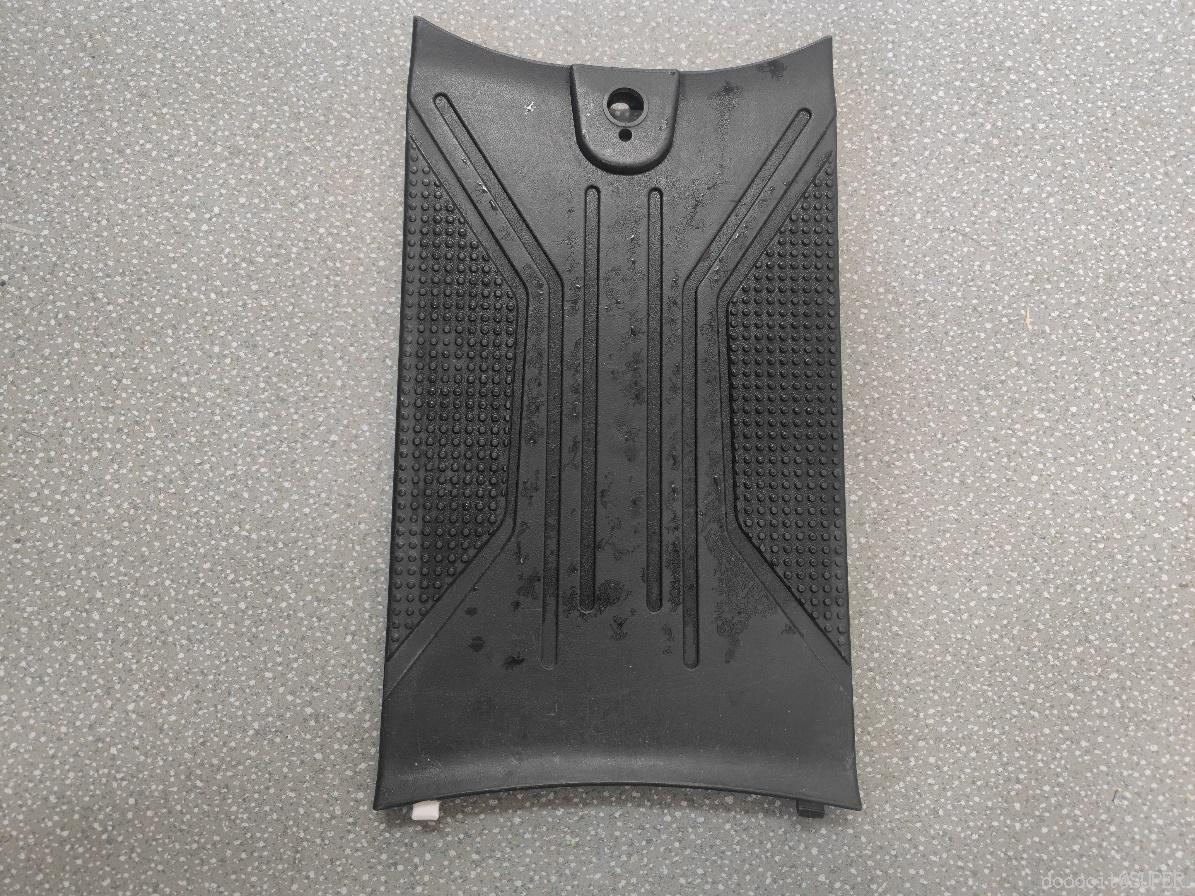

按照上图测量建模所需的数据。

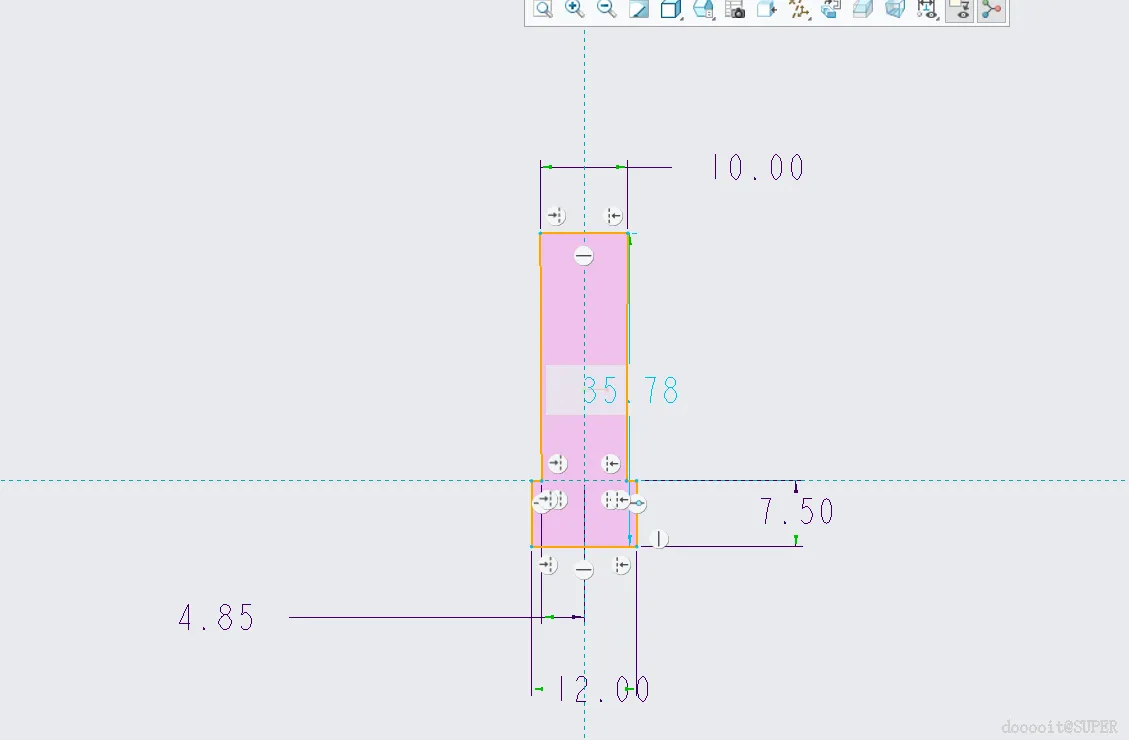

1) 根据测量数据，草绘出实物轮廓。如图2

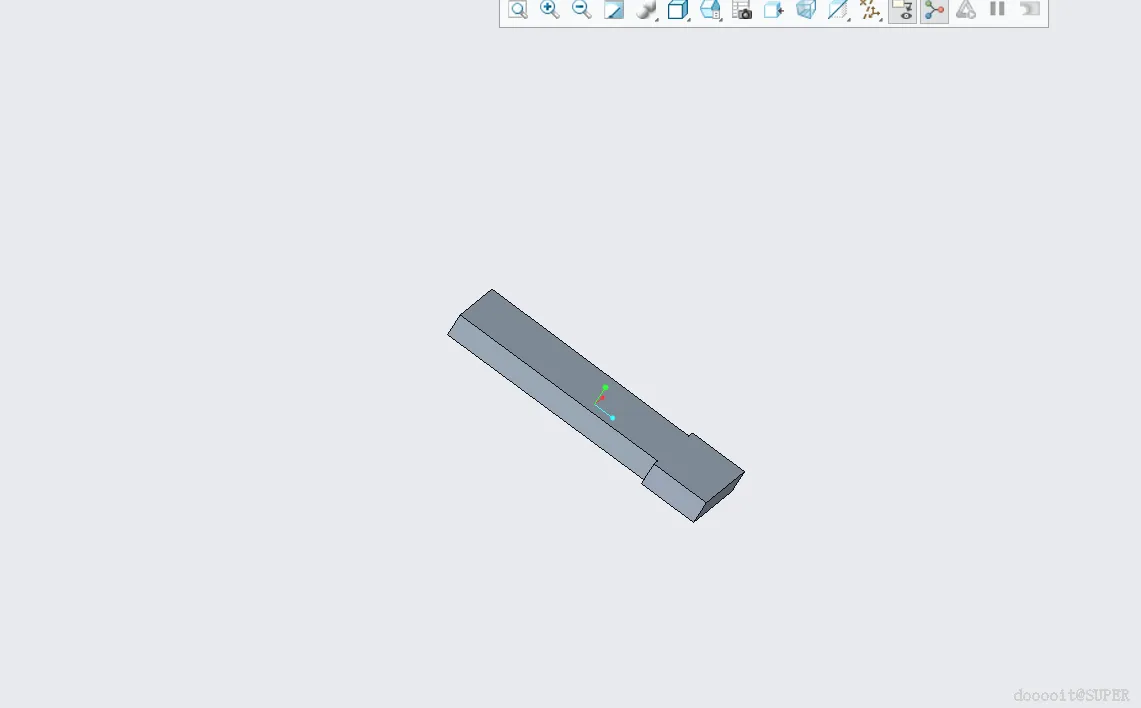

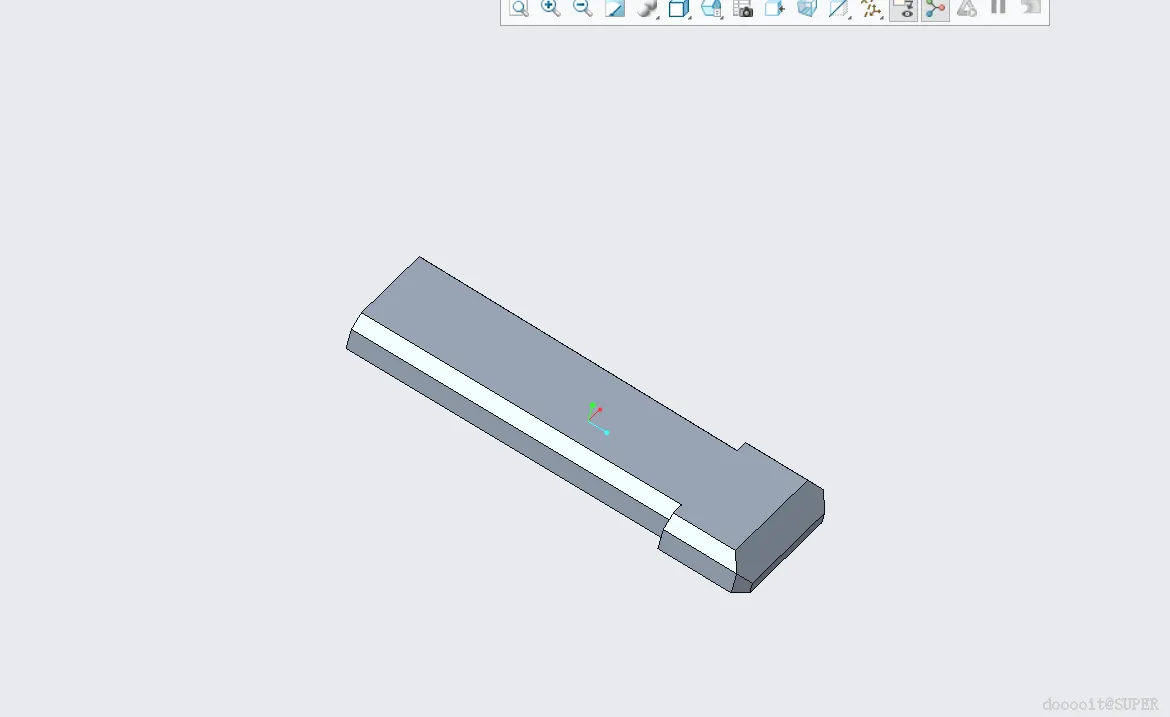

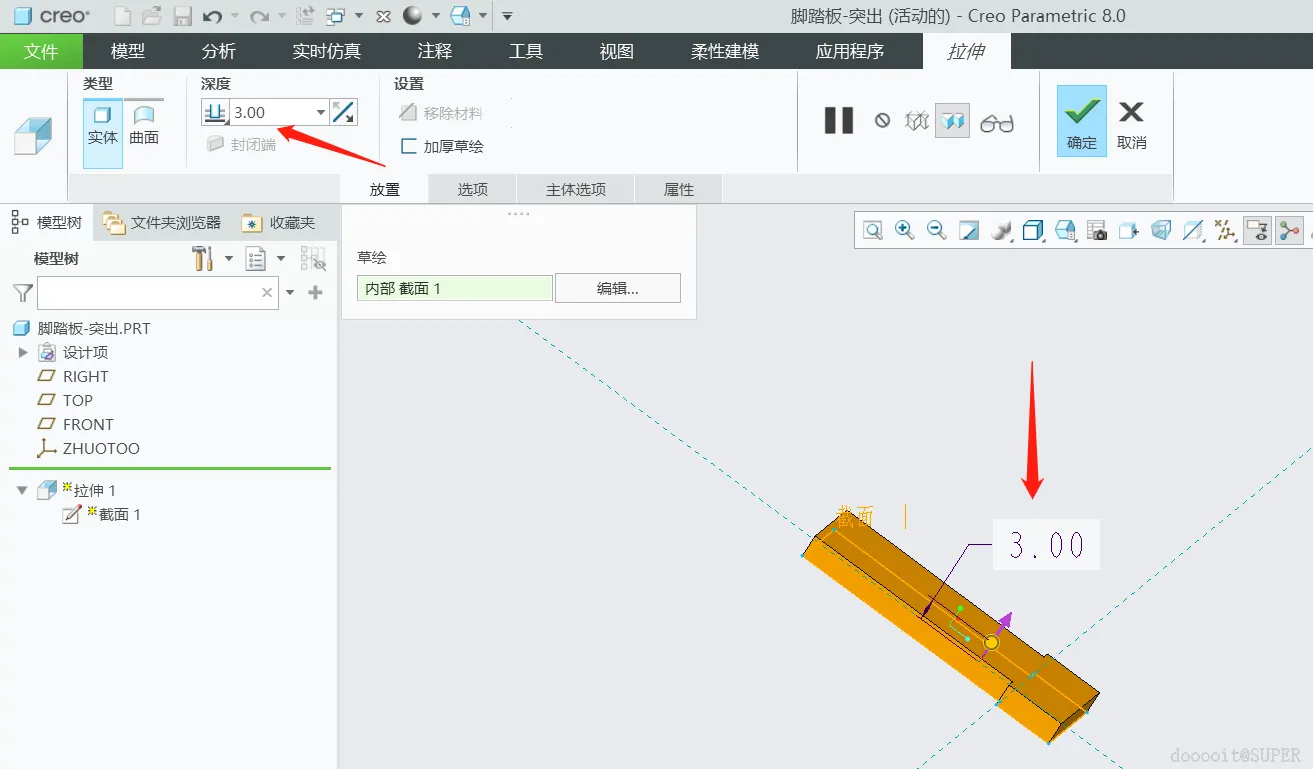

2) 拉伸的厚度根据实际测量尺寸决定。如图3

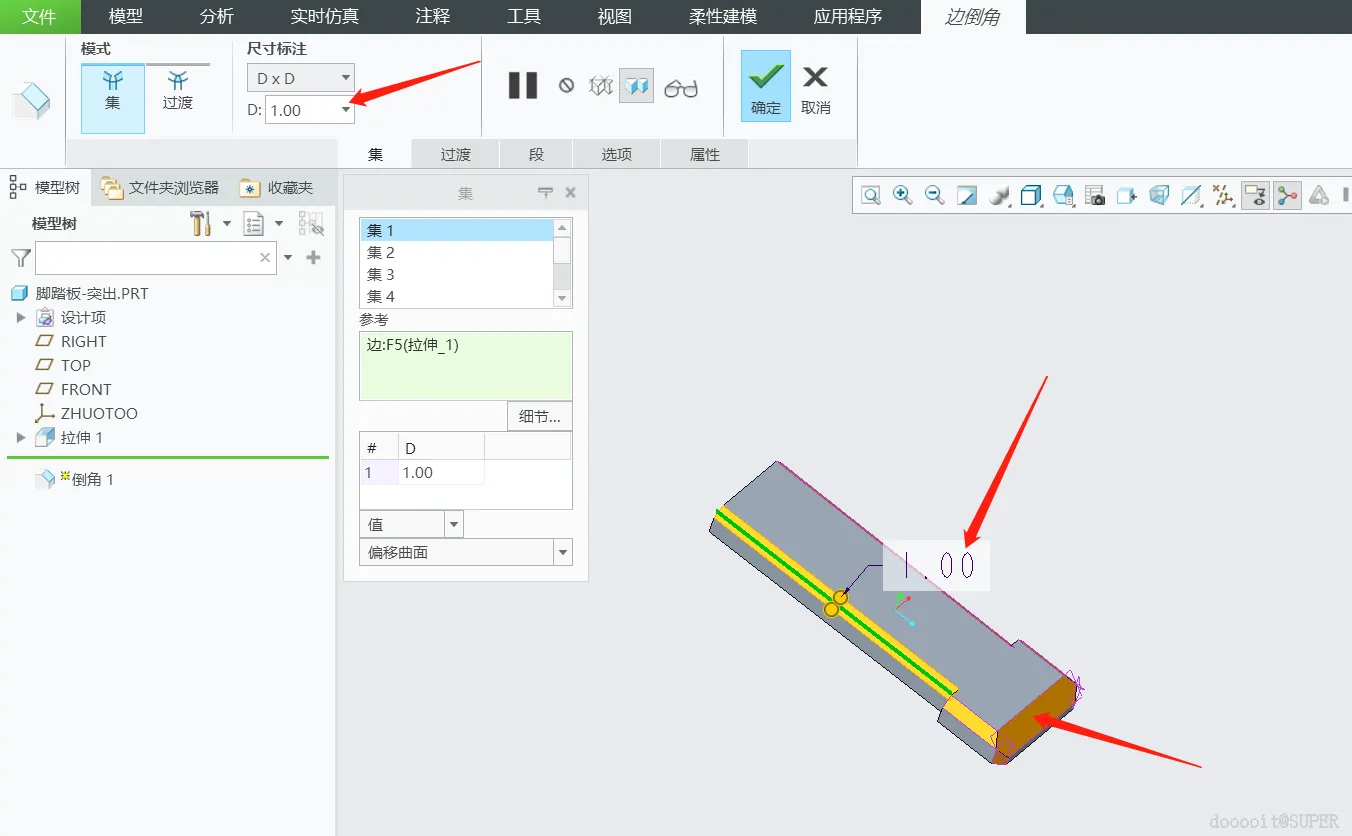

3) 对边缘进行倒角，便于实际安装。如图5

4) 最终图纸为图1所示。

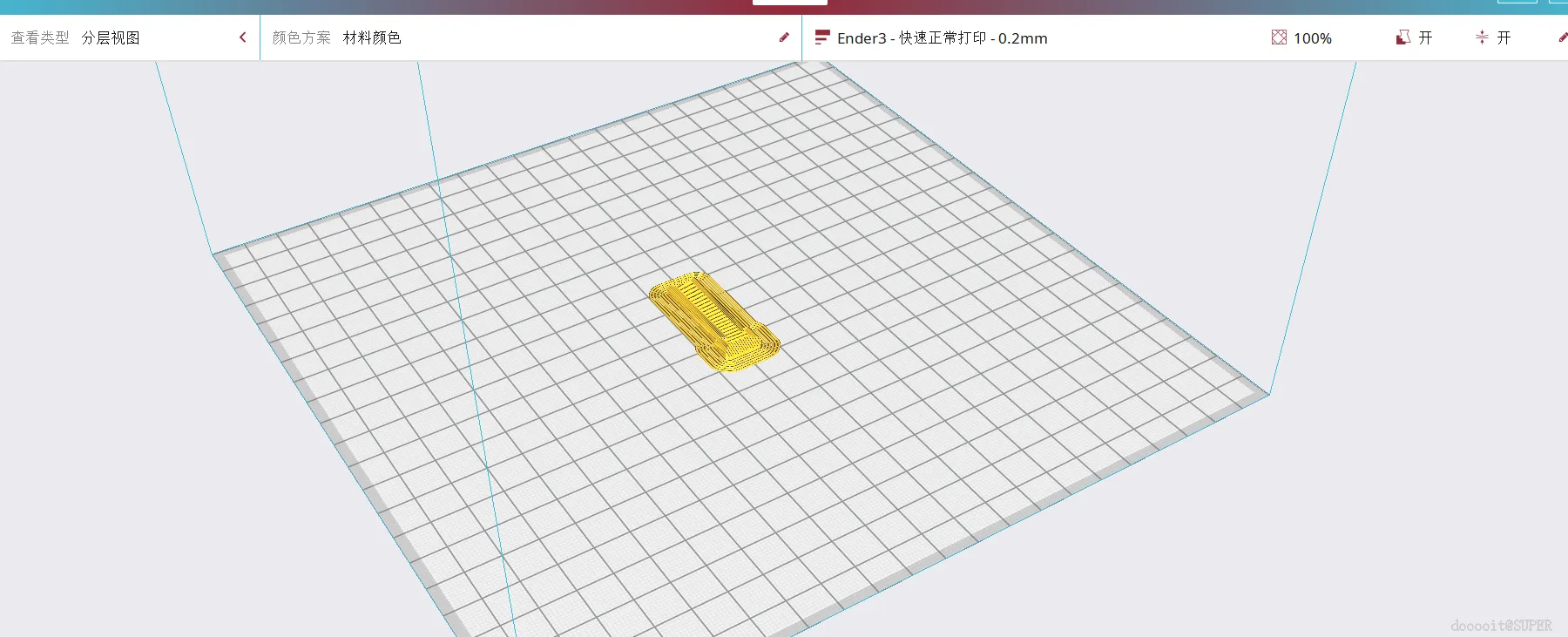

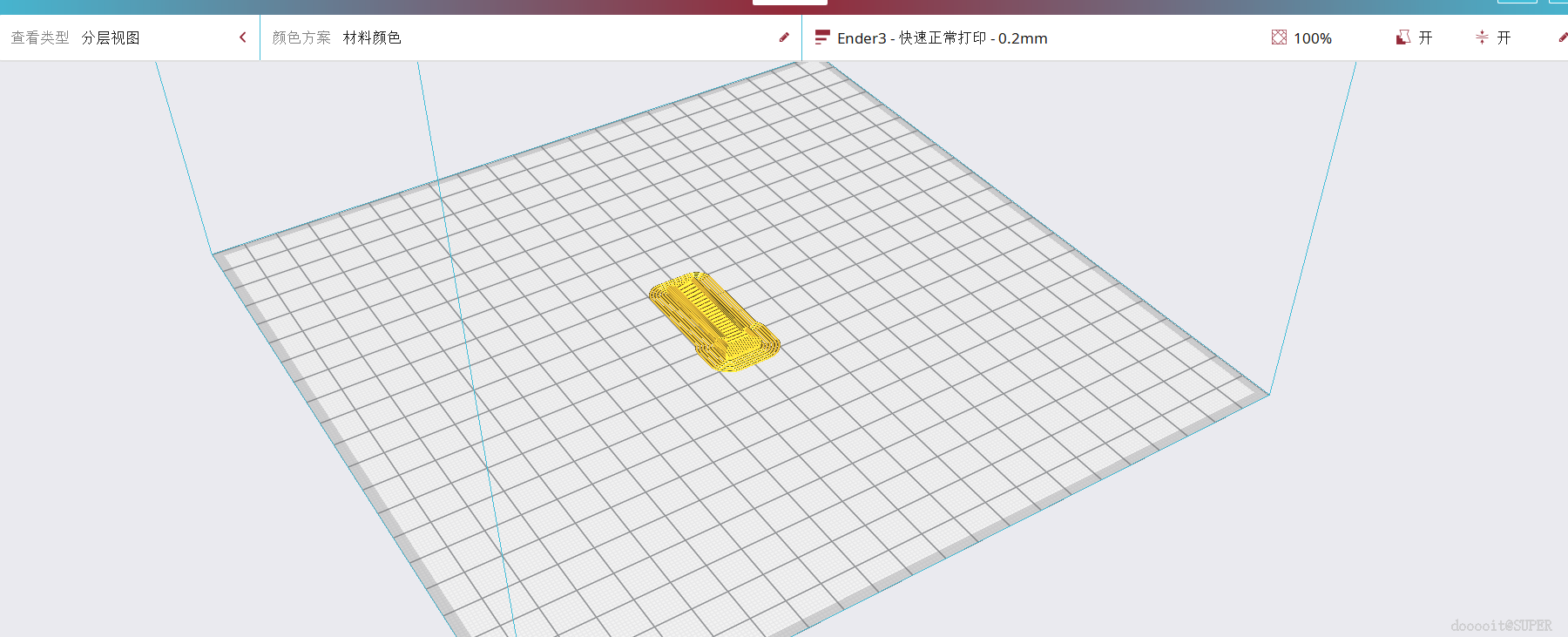

1) 3D打印文件，层高设置0.2mm，实物会结实。

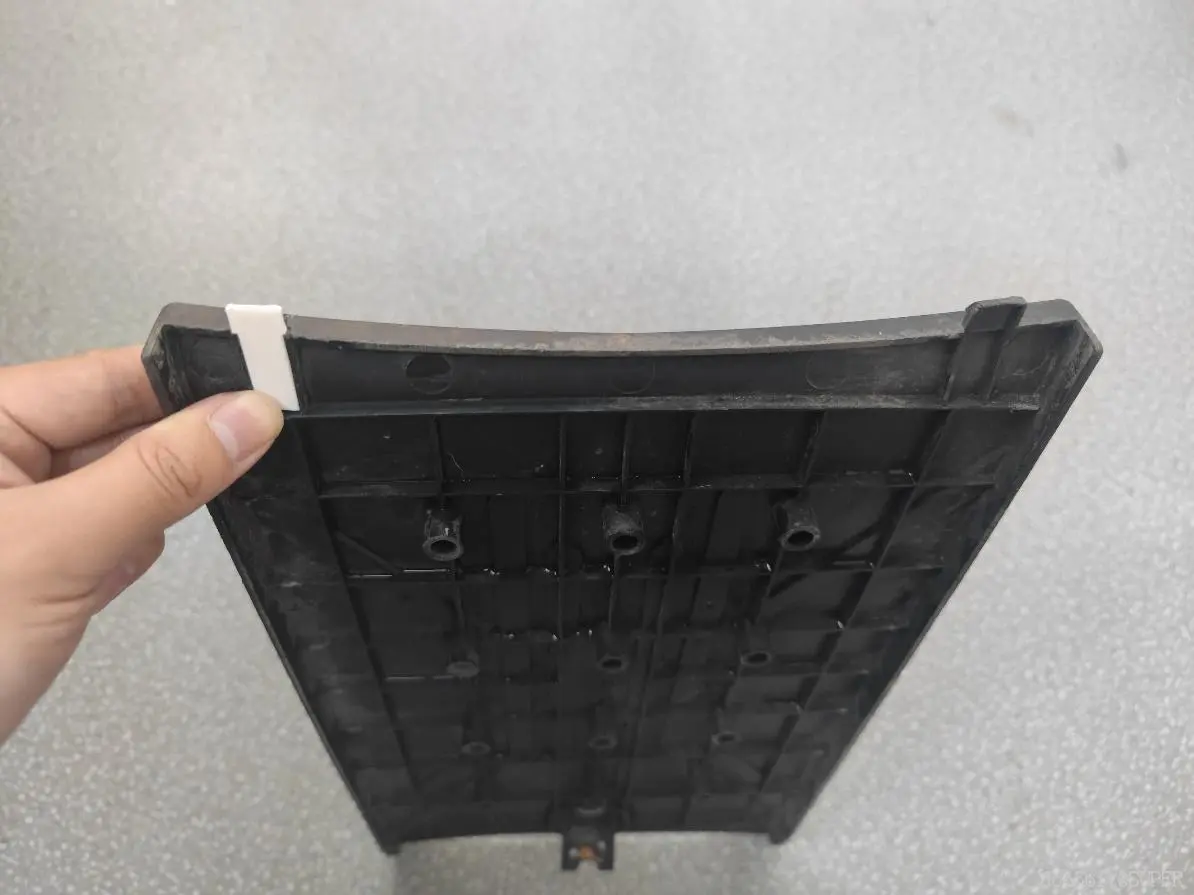

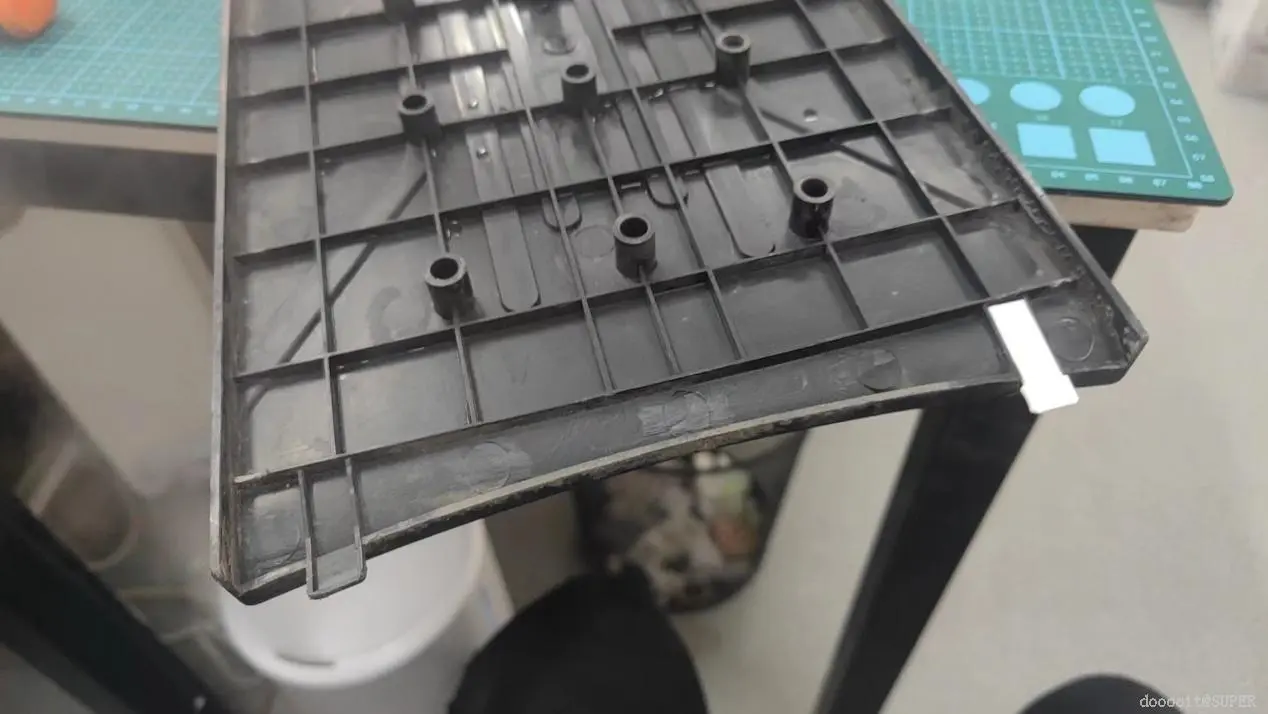

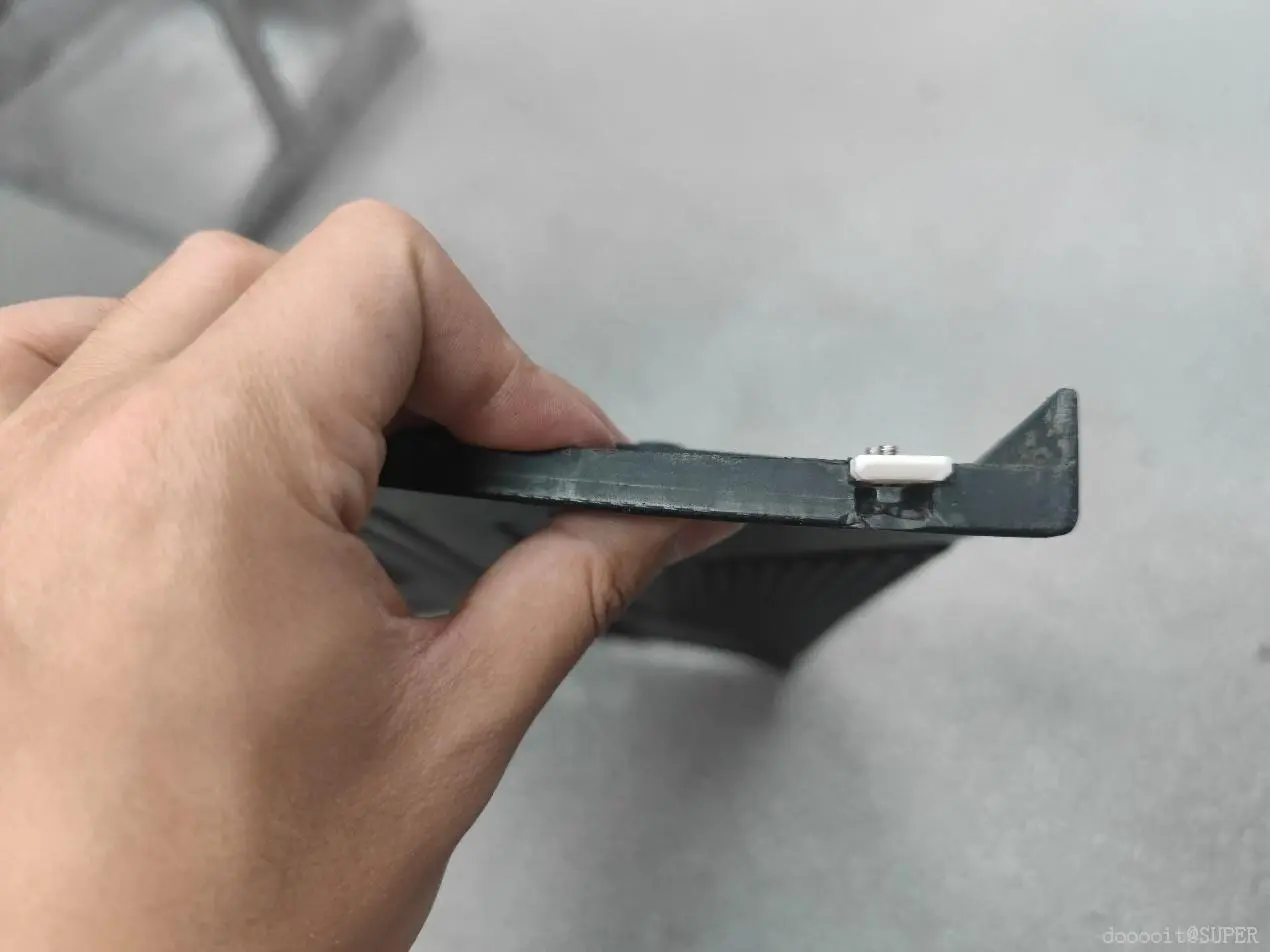

2) 测试实物适配效果。

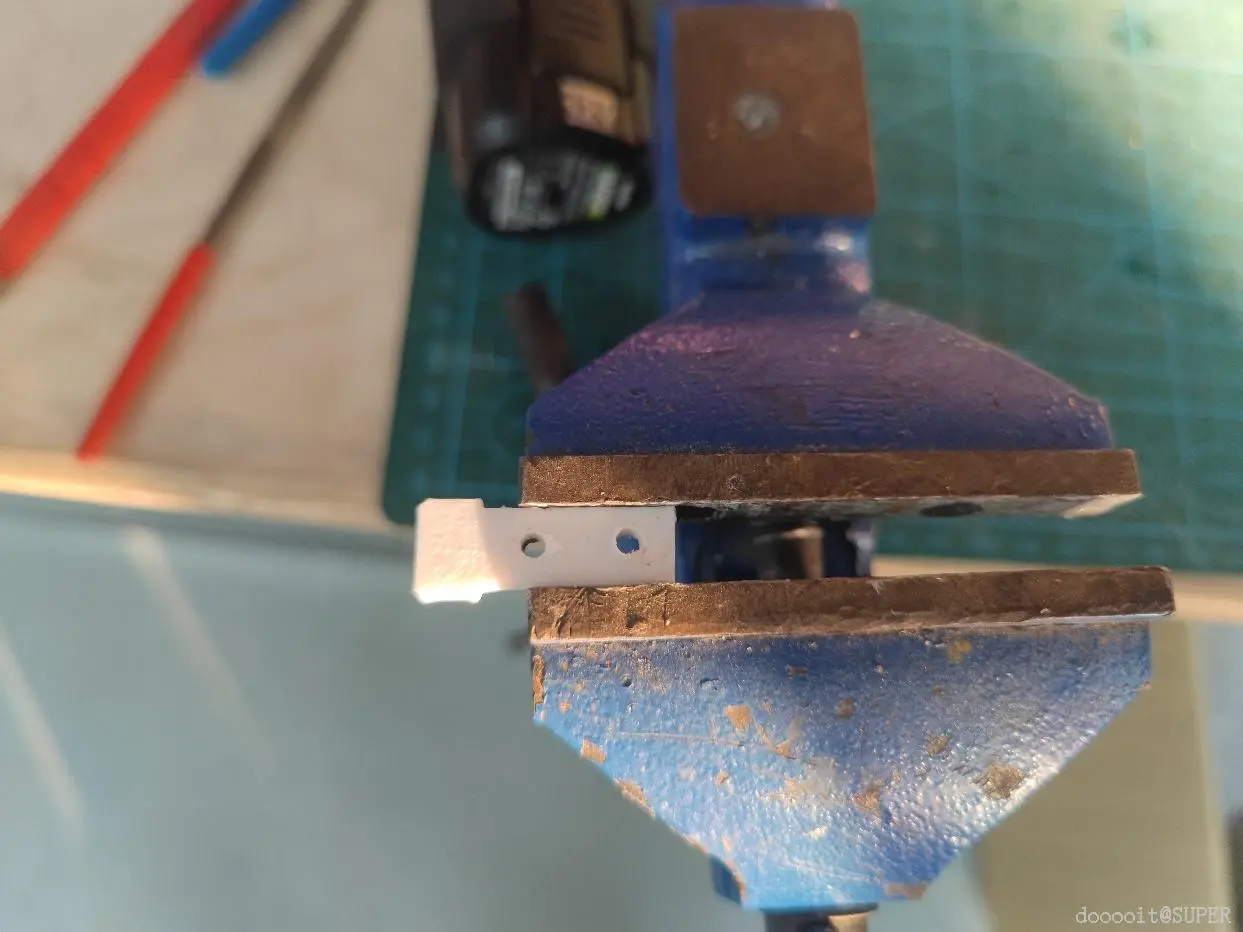

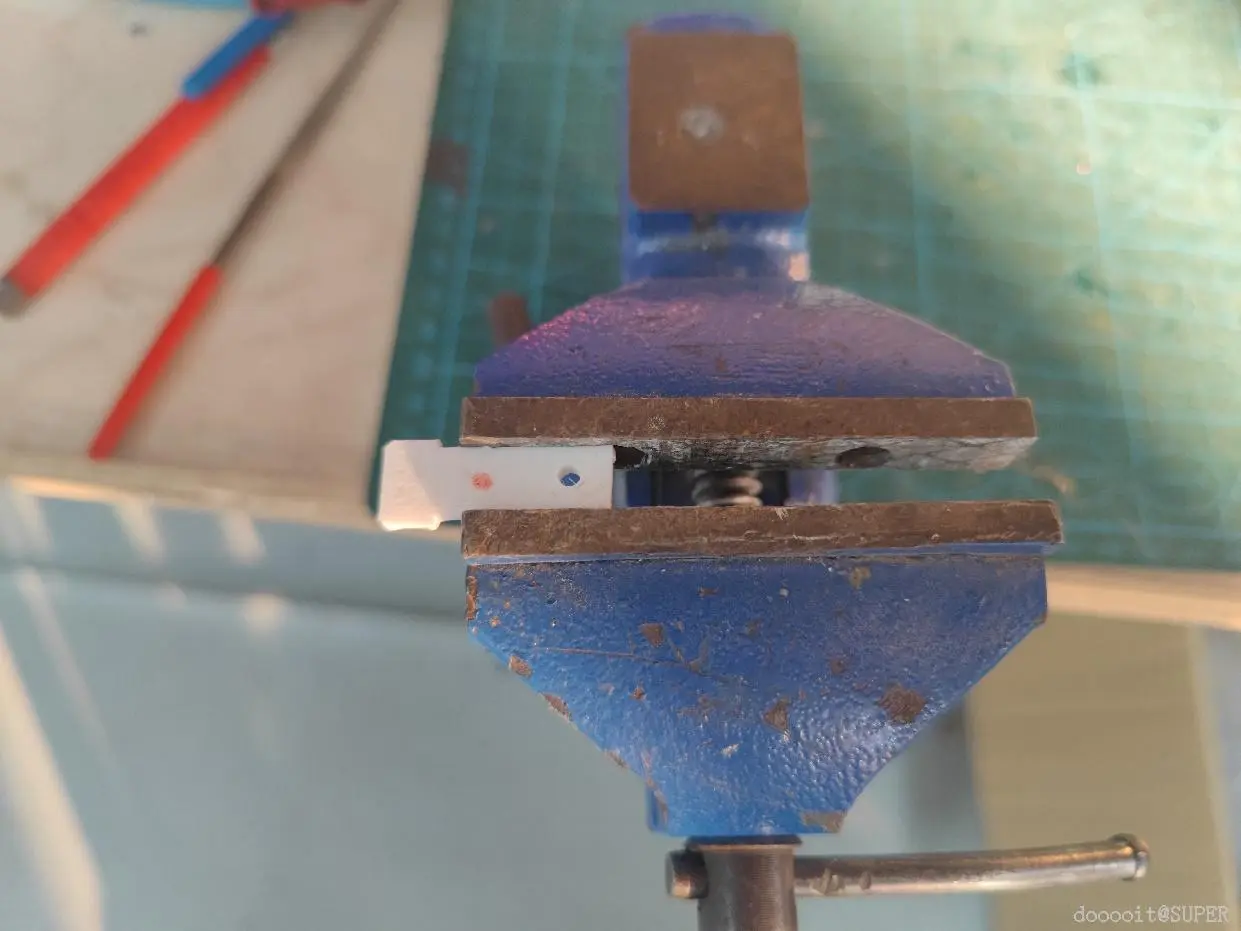

1) 马克笔定点，准备打孔3mm，孔距按照实际来。

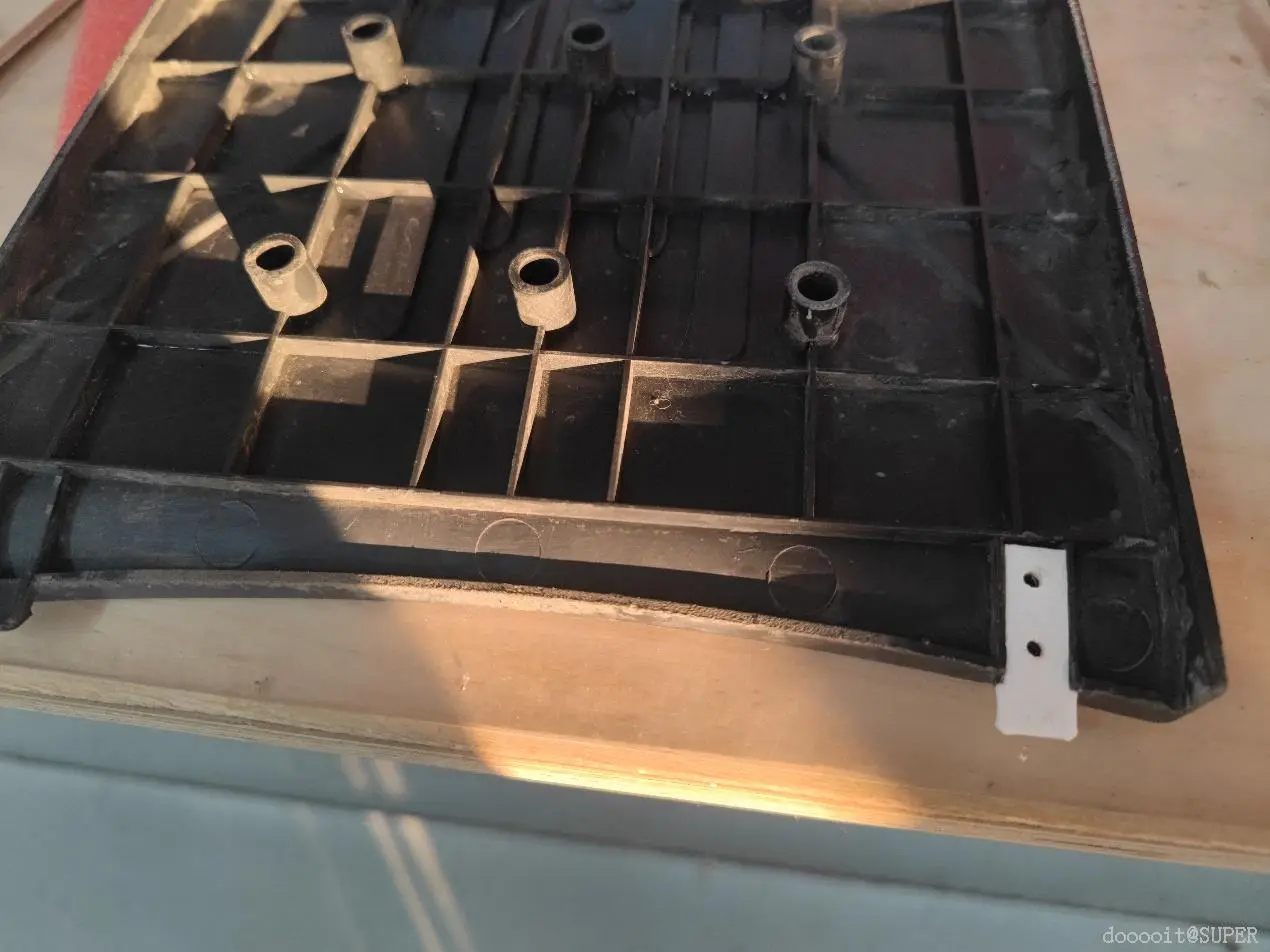

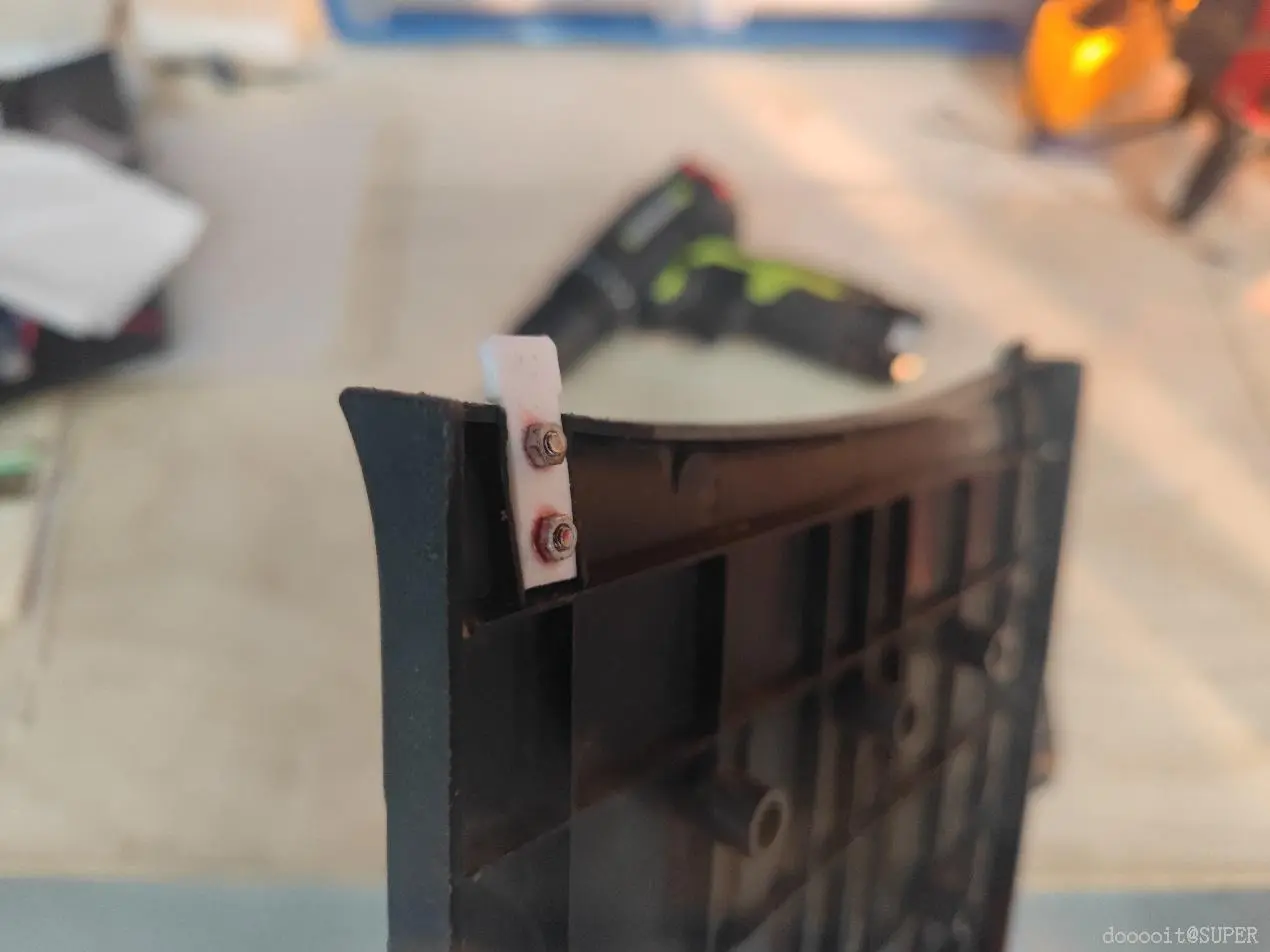

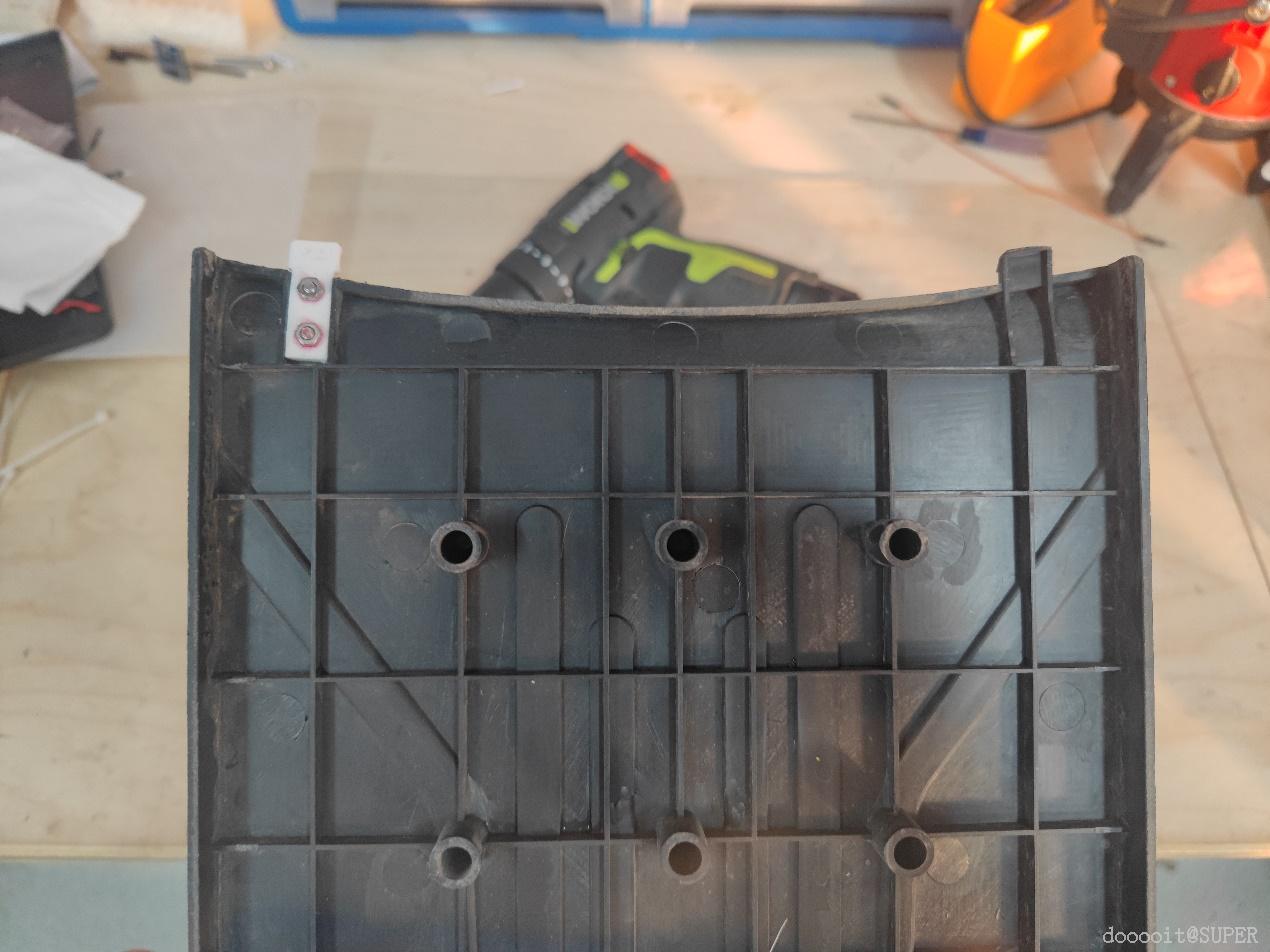

2) 装进踏板槽里，先打通一个3mm孔位，装进去螺丝，在打通第二个孔位。原因：为防止孔位打偏。

3) 选用M3平螺母。因为空间狭小。

4) 螺丝螺母都需要涂抹螺丝胶，平螺母防松。

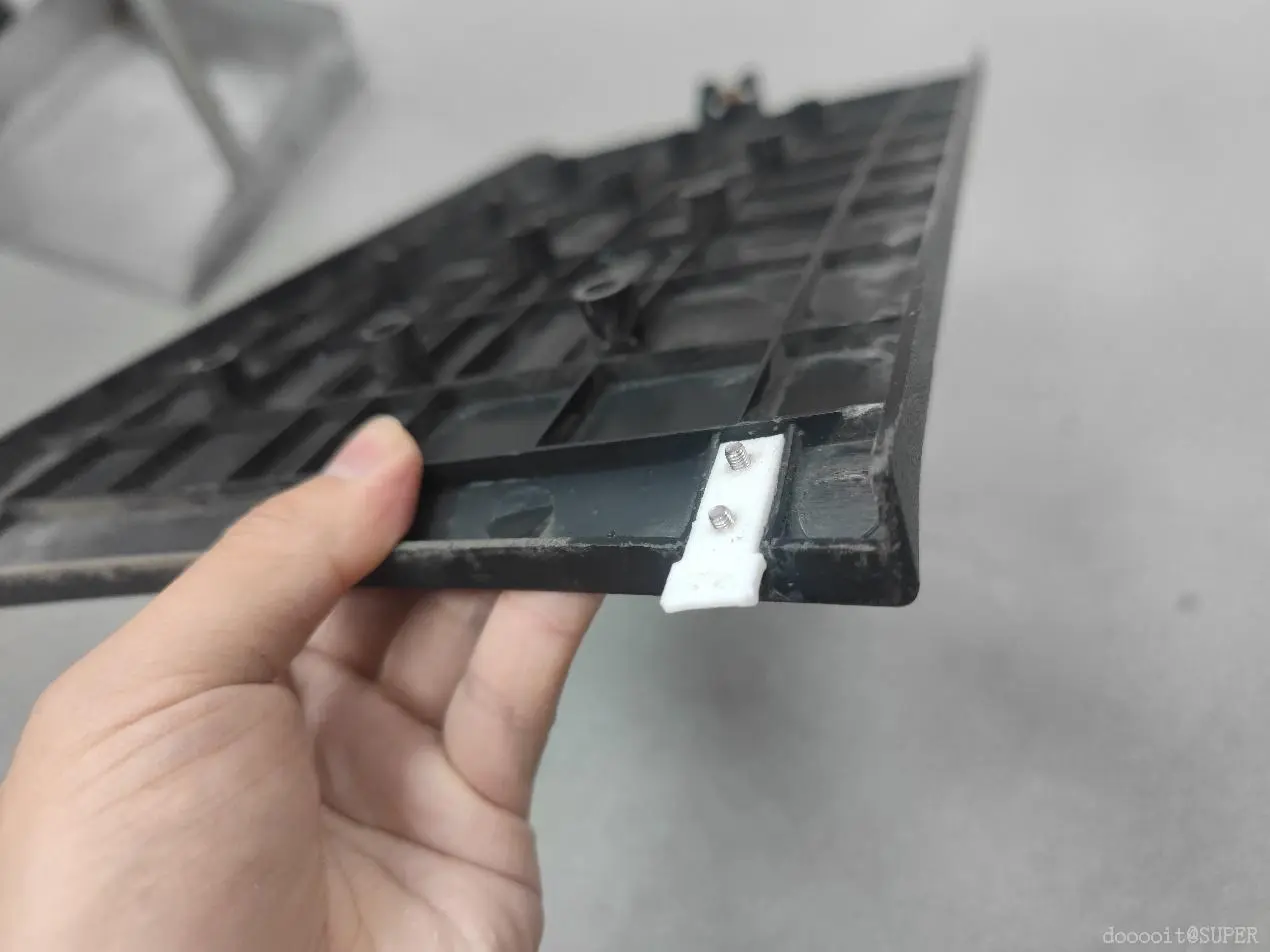

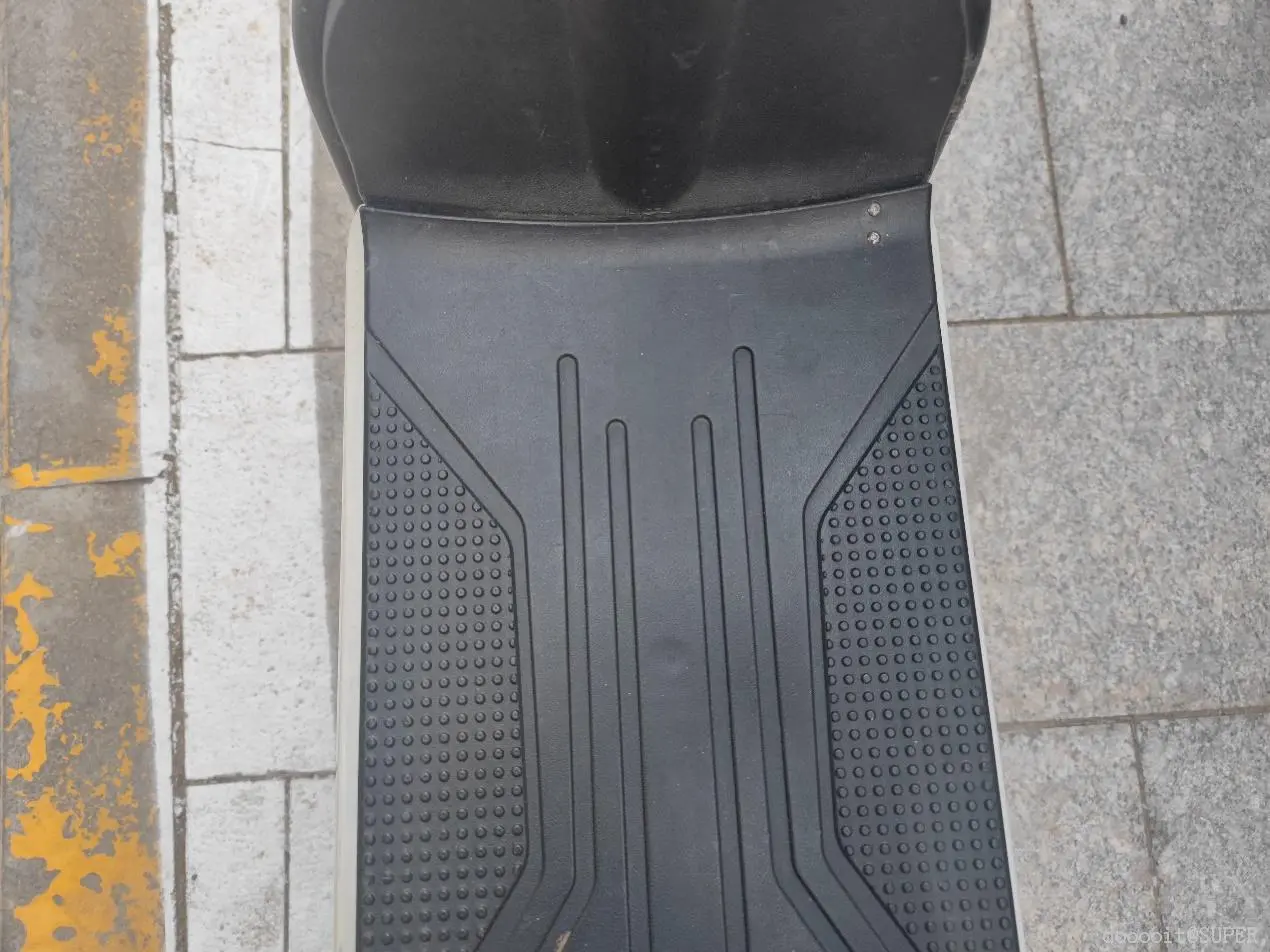

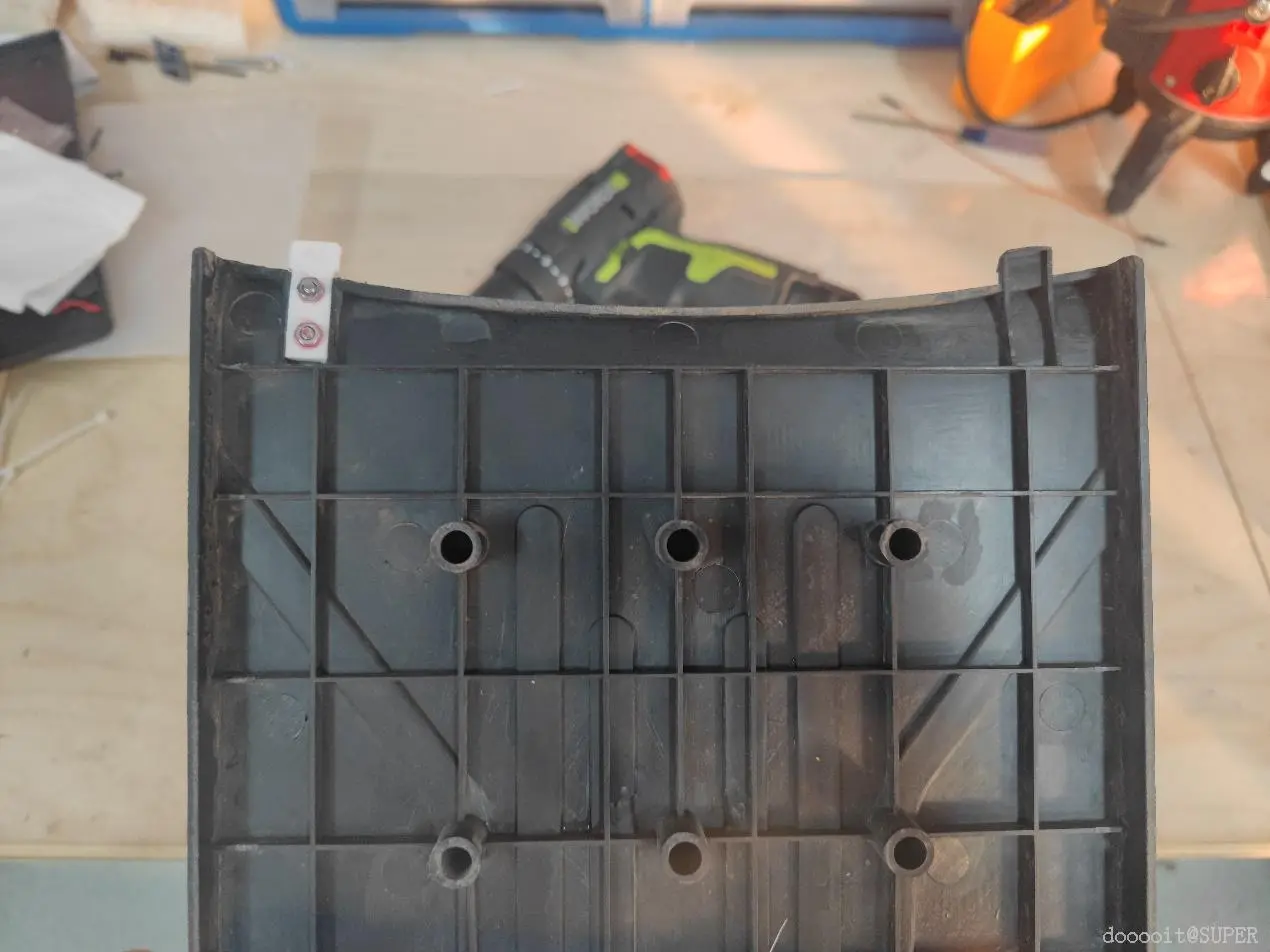

5) 螺丝刀及套筒紧固好。修复完成。
