电脑屏幕LED轮廓灯

在我们深入探讨PWM和Feather ESP8266之前，你需要做出一个选择。这个 ible 适合那些喜欢吃苦耐劳、渴望成功的人。相反，如果你有 13 美元和一个亚马逊账户，你可能只想买一套电视背光套件。与其把 LED 灯安装在显示器背面，不如直接安装在正面。

简单的方法：

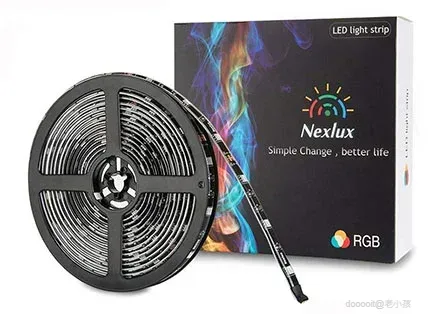

1. 电视背光套件

困难的方式：

1. Arduino 兼容微控制器（Feather ESP8266）
2. WS2811 或 WS2812兼容 RGB LED 灯带
3. 旋转编码器
4. 1000uf电容器
5. 2 x 3 位置杜邦电缆
6. 5位杜邦线
7. 原型板
8. 接头引脚
9. 彩色电线
10. 热缩管
11. 双面胶带

和任何项目一样，计划得越多，进展就越顺利。本例的电路主要分为两部分。第一部分是为LED灯带供电和传输数据。第二部分是为旋转编码器供电和传输数据。

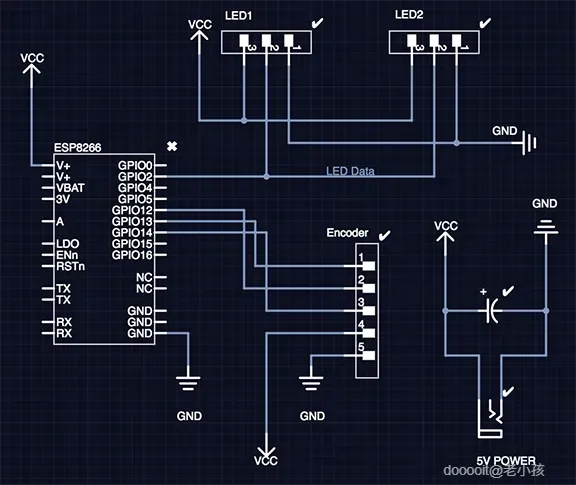

原理图如上，希望它能帮你布置好一切。我选择了两条LED灯带，分别位于屏幕中央。如果你喜欢，也可以使用一条。为了避免脸上出现鬼影，我把底部的灯带去掉了。

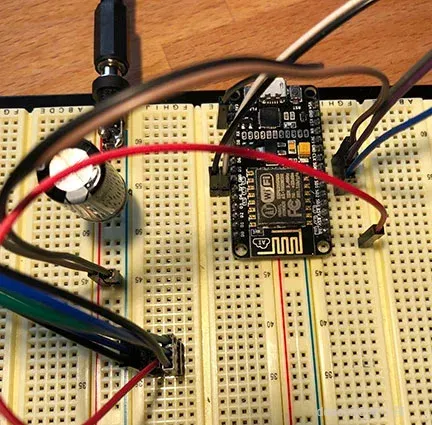

你可以用这段代码来辅助操作。一旦你看到效果，就可以开始实现了。

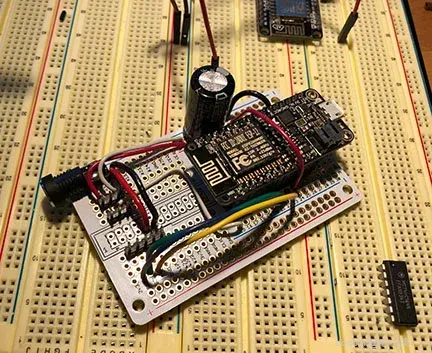

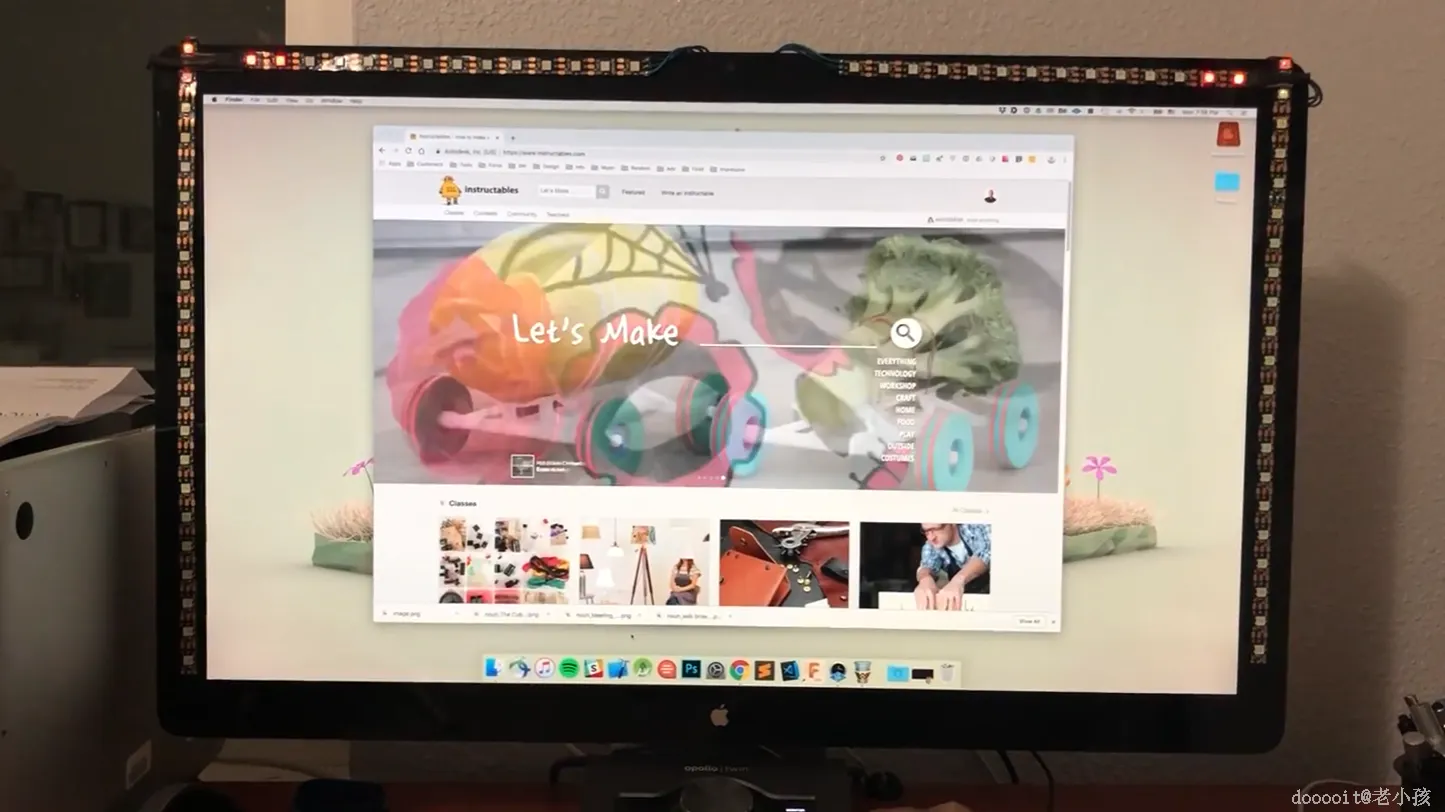

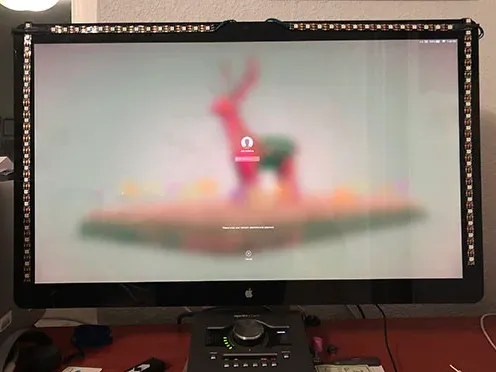

运用你精湛的焊接技术，慢慢地将线路板和元器件从面包板转移到原型板上。如果你对这一步不太确定，可以参考这里的文章。新电路板组装好并开始工作后，就可以添加灯光了。我的显示器顶部中央有一个摄像头，所以我在那里留了个空隙。你可能需要切割线路并焊接接头，以适应你显示器的具体轮廓。
