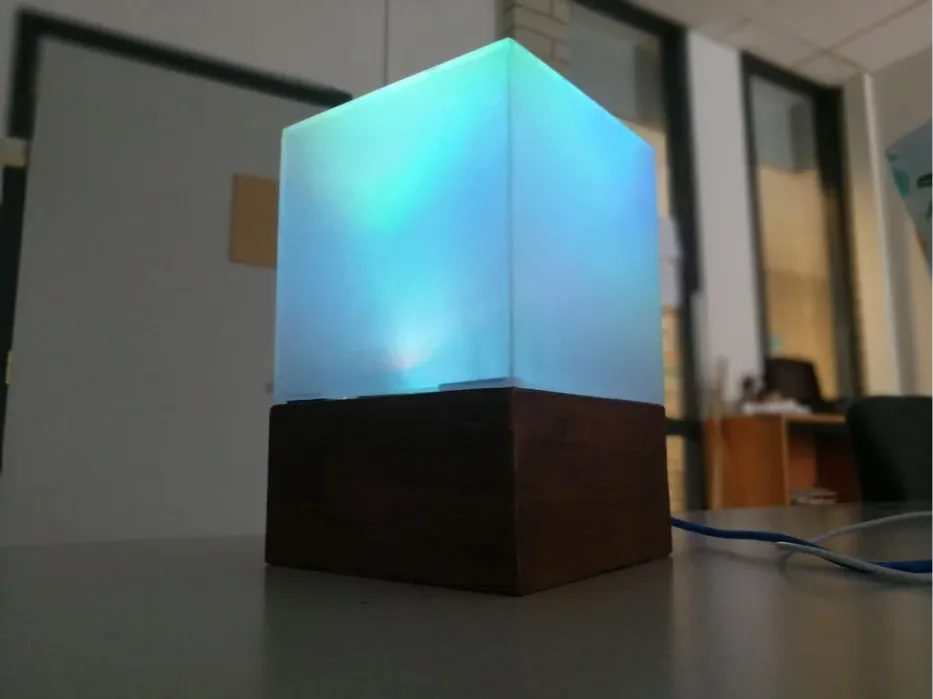

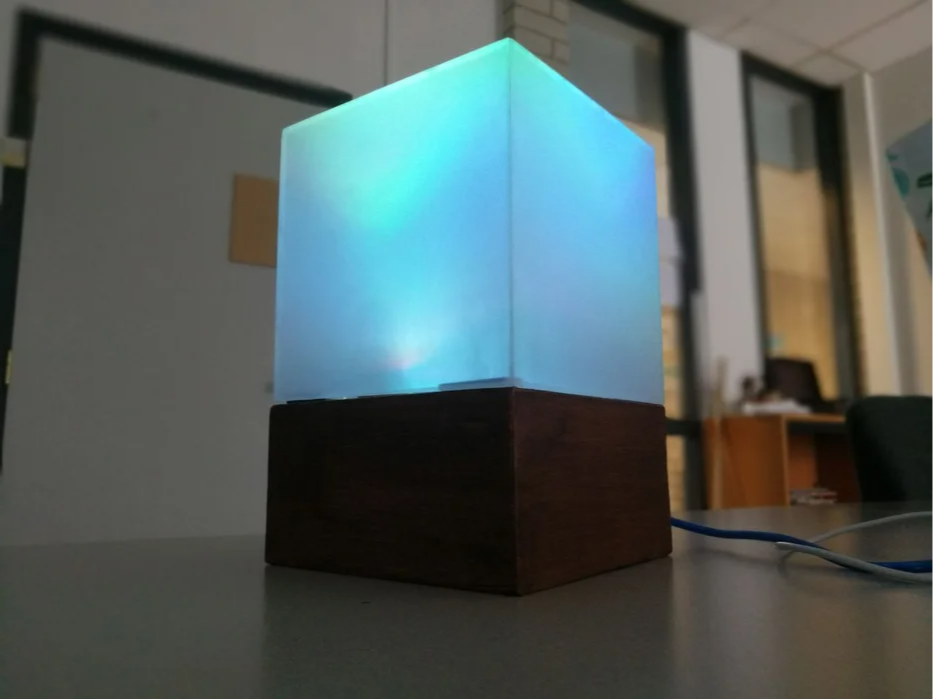

触彩感应：无接触RGB色彩控制器

现在我们已经准备好了所有材料，可以开始制作原型，以测试它的工作效果：

准备工作：

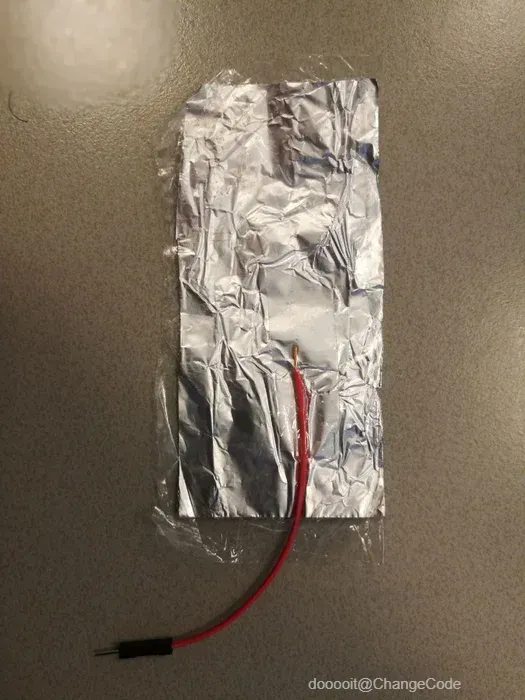

从铝箔纸上剪下4个矩形（我的尺寸约为10厘米×5厘米），用保鲜膜包裹起来，以防止直接触摸，并在上面接上导线。我只是将剥了皮的导线一端用胶带固定在铝箔上（只要保持良好接触即可）。

为了确保铝箔被安全绝缘，我用保鲜膜将其包裹起来，并在两张纸之间轻轻熨烫几秒钟（这样可以封得更牢，但注意不要完全融化保鲜膜）。

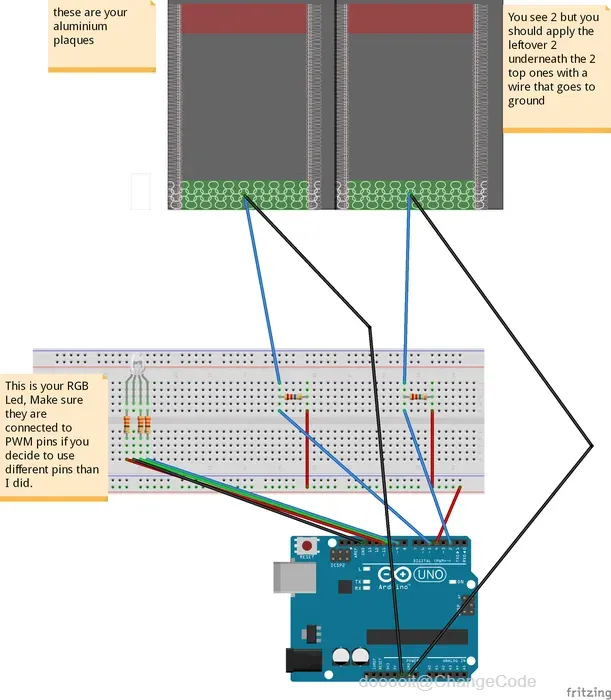

然后按照图示搭建电路。

其中，引脚4 作为两个传感器的发送引脚（send pin），而接收引脚（receive pins）分别是 引脚2 和 引脚5。你也可以为每个传感器使用不同的发送引脚，但由于它们无法完全同步，可能会引起问题。

在焊接所有元件之前，请先使用这个布局进行调试，以确保一切按预期工作。

现在我们已经准备好一切，可以开始调试传感器了。

要使用我的代码，你需要先从 Arduino 官网下载并按照说明安装 电容感应库（Capacitive Sensing Library）：点击这里下载（注：此处应为实际链接）

代码说明：（我不是专业的程序员，如果你有更好的写法，欢迎改进）

这段代码的作用是从传感器中读取原始数据（由于各种因素影响，这些数据会有些不稳定），然后持续将这些数据存入一个数组中。当数组达到最大容量（在我的代码中是10个数值）时，它会清除最早的一个数值，并添加一个新的数值。每次加入新值时，程序都会重新计算这个数组的平均值，并将其保存到一个新的变量中。

这个平均值会被用来映射成一个从 0 到 255 的范围，这个范围正是控制 RGB LED 每个颜色通道亮度所需要的。三个通道分别对应红色（R）、绿色（G）和蓝色（B）。

测试效果：

当你把代码上传到 Arduino 并打开串口监视器后，你应该能看到随着你的手在每个传感器上方悬停，RGB 数值会相应地降低，LED 灯的颜色也会随之发生变化。

这个外壳是我使用学校提供的工具制作的，因此这个制作流程可能并不适合所有人。不过这个盒子本身并没有什么特别之处——只需要在一侧开一个孔，让 Arduino 的 USB 接口可以穿过即可，除此之外它就是一个顶部开放的盒子。

尺寸说明：

1. 透明顶部： 15 x 15 厘米
2. 木质底座： 15 x 8 厘米（我使用的木板厚度为 1.8 厘米）

制作过程：

我使用台锯将一块 MDF 板切割成所需的尺寸：

1. 四块 15 x 8 厘米的板子作为四周侧板
2. 一块 15 x 15 厘米的板子作为底部

接着我把所有板材的边角切成 45 度角以便拼接。所有部件都使用木工胶和夹具固定在一起，并至少晾干 30 分钟。

对于 亚克力部分我也采用了相同的步骤，但使用了专用的锯片进行切割。

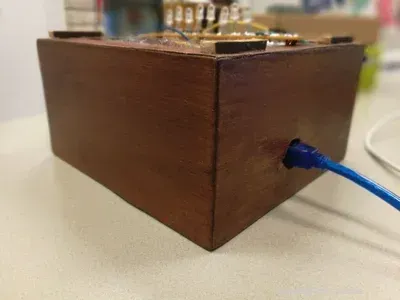

在其中一块木制侧板上，我在与 Arduino USB 插口等高的位置打了一个中心孔，以便插入 USB 线进行供电或编程。

贴面处理：

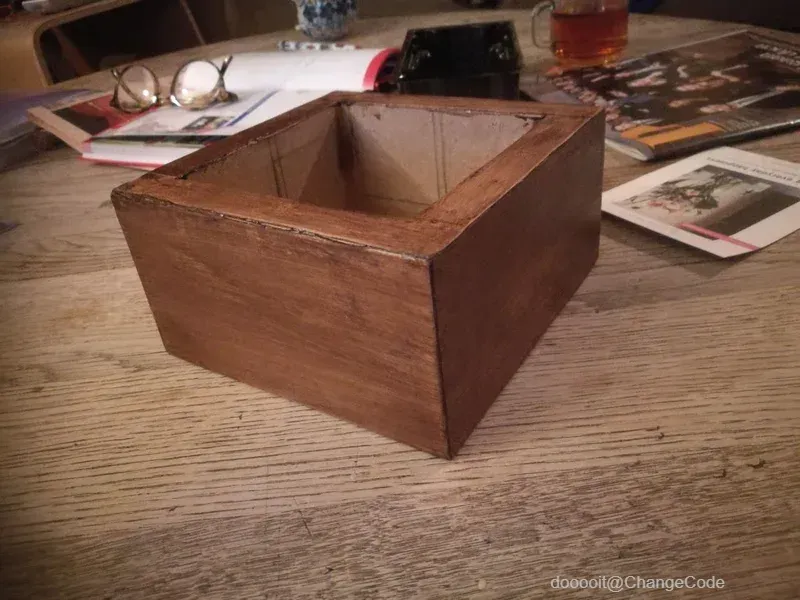

我对底座进行了木皮贴面装饰：

1. 将木皮剪裁得比每块表面略大一些
2. 涂上胶水后用夹子将每一块单独夹紧约 30 分钟，以确保不会滑动
3. 待胶水干透后，把多余的部分修剪掉

盖子粘合：

我使用一种专门用于粘合亚克力材料的胶水——Acryfix 来粘合盖子。

需要注意的是，如果你使用的是亚克力板（Plexiglas），这种胶水会轻微溶解亚克力表面，所以操作时要尽可能精准且迅速，因为胶水暴露在空气中几秒钟就会开始固化，几分钟内完全干透。

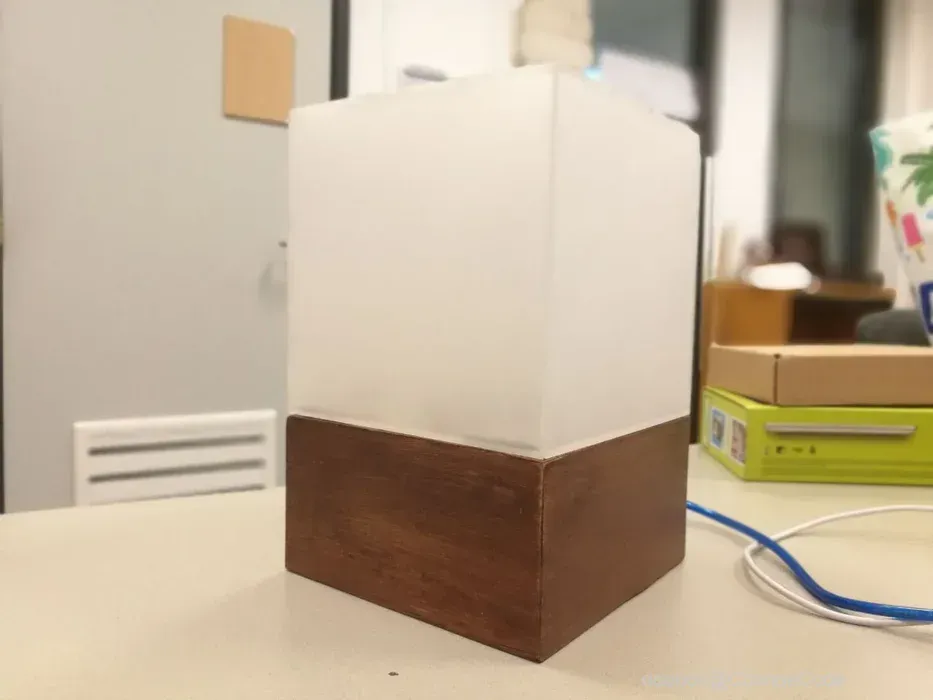

雾面处理：

为了让盖子看起来更柔和，我使用喷砂机对亚克力盒进行了雾面处理。你也可以使用细砂纸手工打磨来达到类似效果，只是需要花费更多时间才能打磨均匀。

如果使用砂纸，请注意以下几点：

1. 使用颗粒较细的砂纸
2. 在打磨完成后才进行粘合，以免用力过猛导致材料破裂

防滑处理：

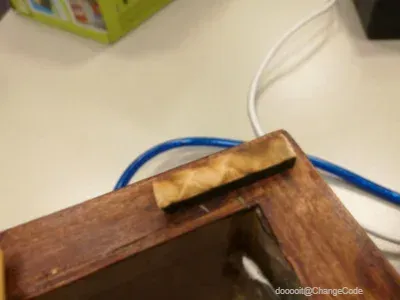

为了防止盖子滑动，我在木盒边缘粘上了几个小木条作为限位结构。

如果你有一块电路板，就可以开始将各个元件焊接在一起了，按照之前在面包板上的布局来连接即可。

我的电路板带有连续的铜条，使用起来非常方便。

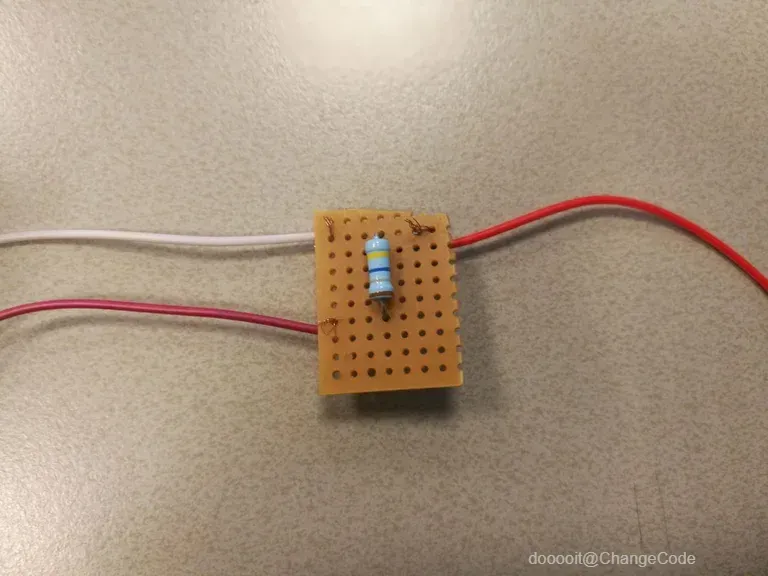

对于每个传感器，我剪下一块小方块，用来焊接电阻和导线。

发送信号的导线（即从 Arduino 的第 4 引脚连接到每个传感器的导线）依次焊接到各自的小方块上，并通过一根导线统一连接到引脚 4。

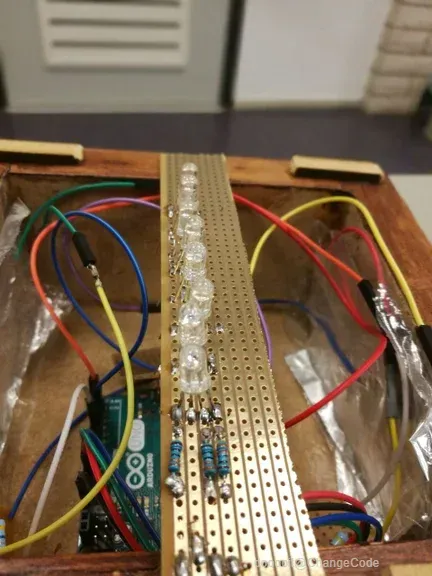

我还保留了一块长条形区域，用来制作一个临时的 LED 灯带（尺寸要测量好，确保能放进盖子中，同时贴合底座边缘）。你可以依次焊接多个 LED（请注意，在图片中我错误地把 LED 和电阻焊在了电路板的正面；正确的做法是将铜条放在背面）。

当你完成所有元件的焊接后，就可以将它们装入外壳中了。我没有直接把每根导线焊死，这样方便以后需要时更换线路。

将所有部件装入底座：

这一步其实是最简单的：

首先将 Arduino 放置在底座中，确保 USB 接口穿过外壳背面的孔。

接着安装传感器，确保铝箔部分紧贴木盒两侧，接地箔也要平整地贴合在木头上。

当一切就位后，将 RGB LED 插入对应的引脚（9、10、11），并让它们靠在底座边缘即可。
