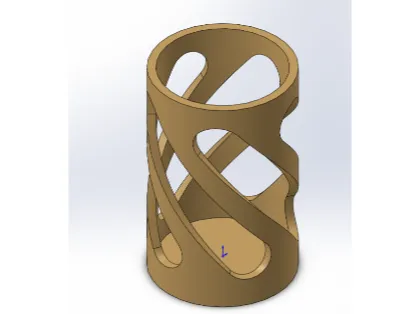

solidworks绘制3D笔筒

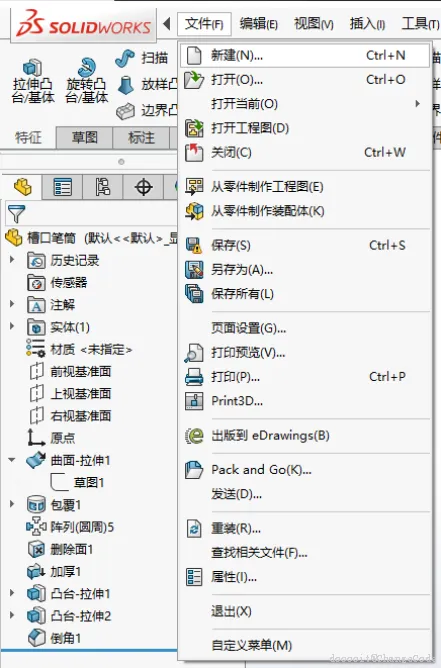

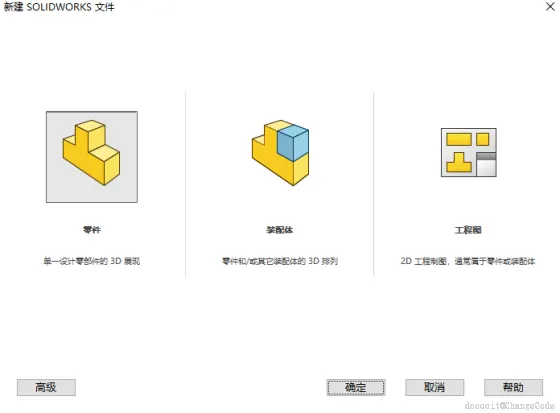

首先，打开SolidWorks软件，选择“新建”->“零件”。

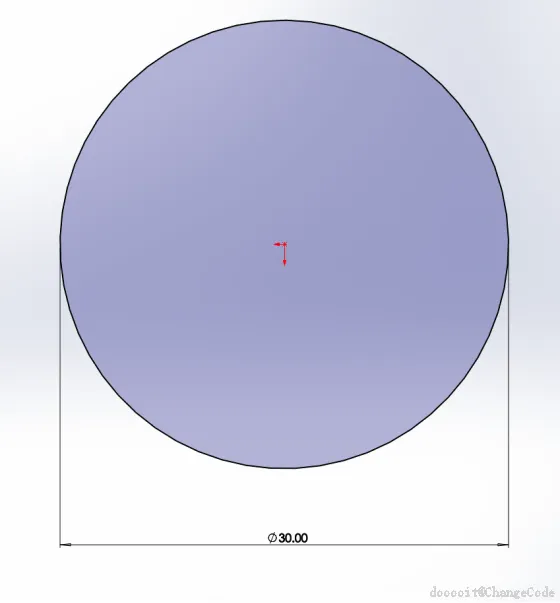

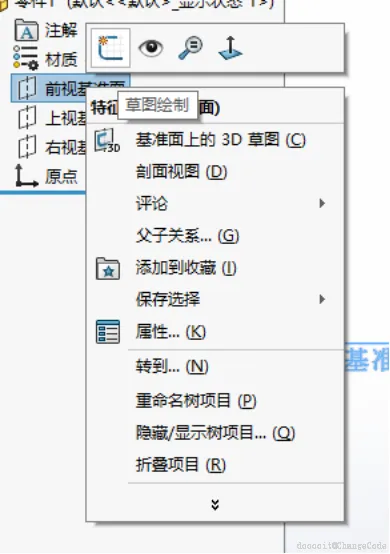

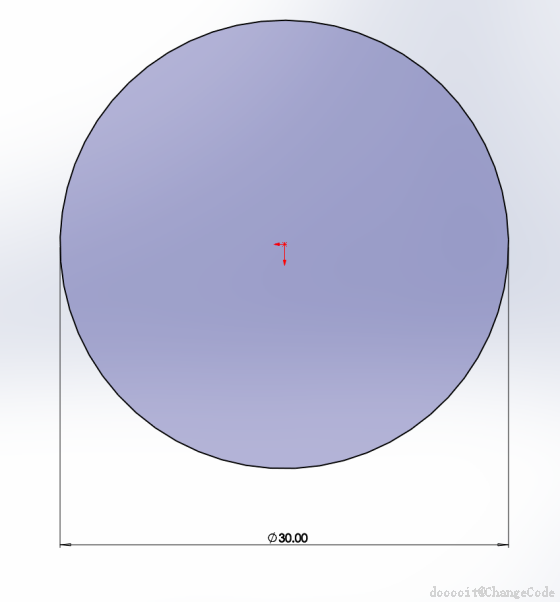

选择前视基准面，点击“草图”图标，开始绘制笔筒底面。可以画一个圆作为基础形状，确定直径根据需要设定，例如30mm。

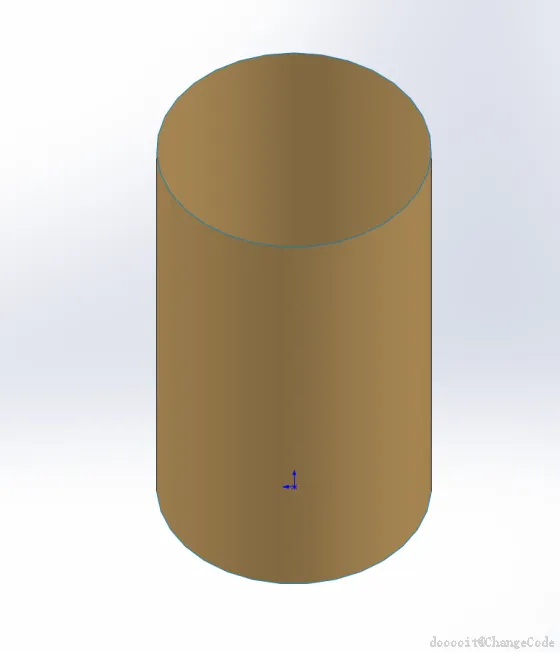

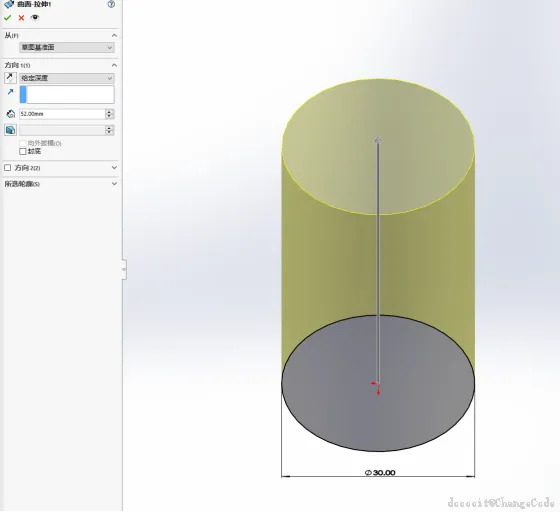

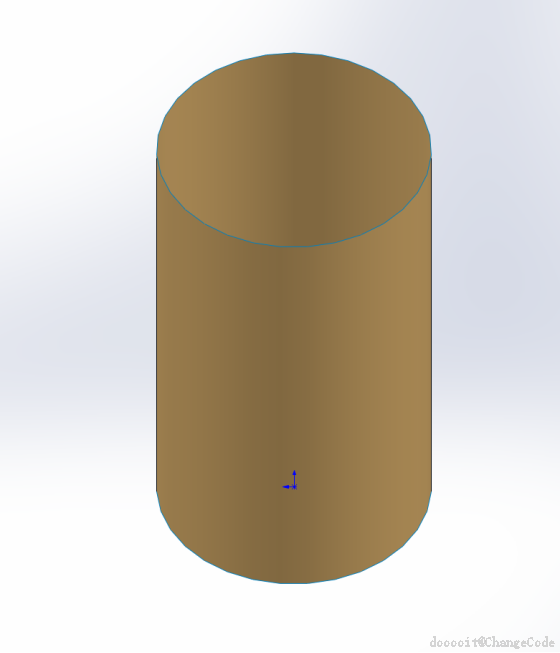

完成草图后，退出草图模式。选择“特征”菜单下的“拉伸凸台/基体”，方向为竖直向上，输入笔筒的高度

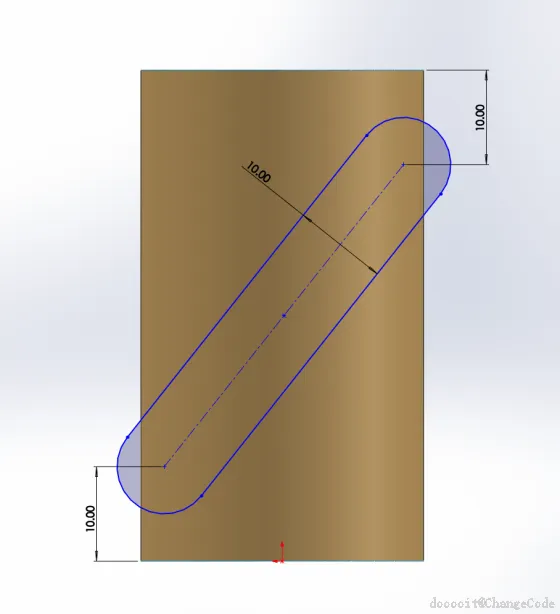

在一个适合的基准面上，绘制你想要包覆的纹理图案。比如，绘制一个椭圆，确保图案适合笔筒的尺寸。

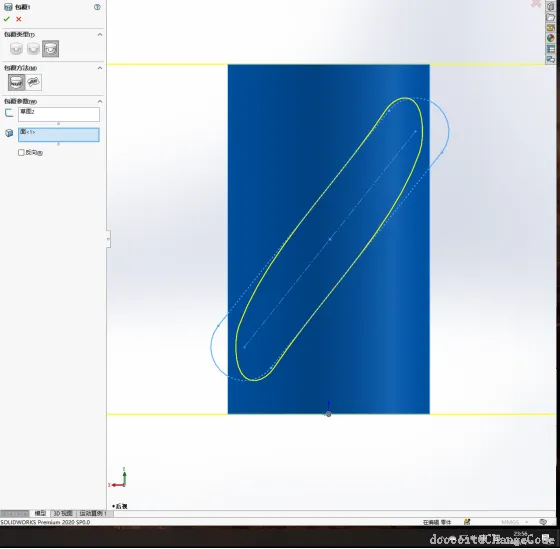

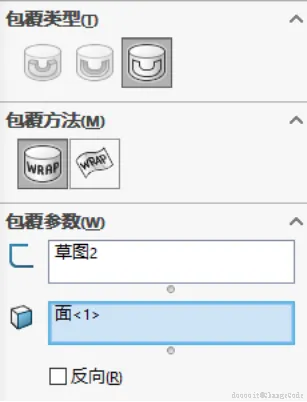

完成草图后，选择“插入”->“曲面”->“包覆”。选择你刚绘制的草图作为包覆的轮廓，设置深度，确保此深度不会穿透笔筒的实体部分。

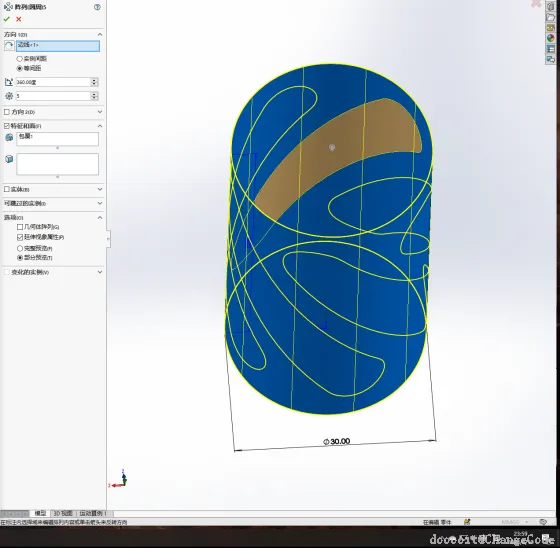

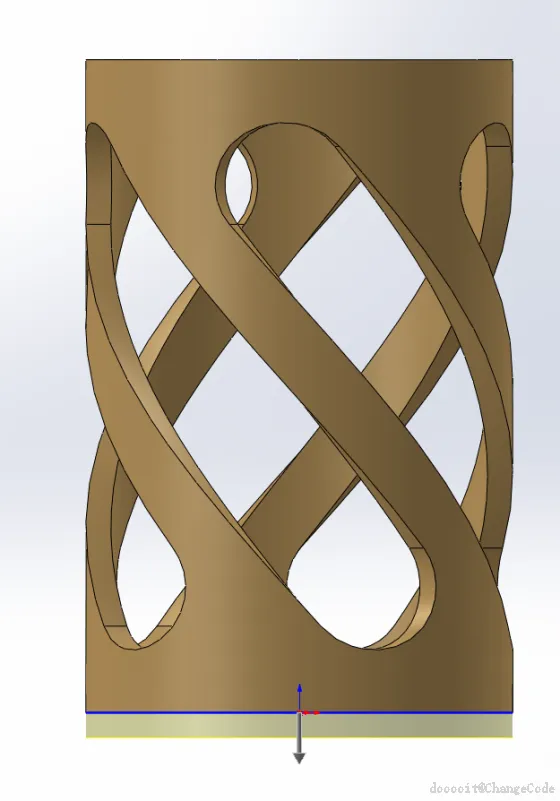

选择“插入”->“特征”->“线性阵列”或“圆周阵列”，取决于你想要的阵列方向

确保你的三维模型已加载并在设计环境中处于可编辑状态。

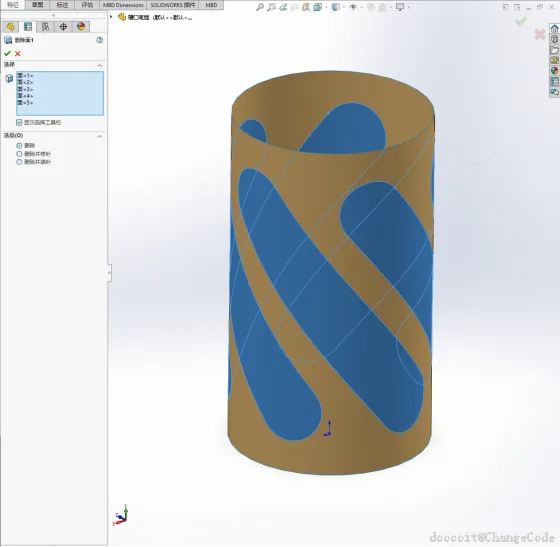

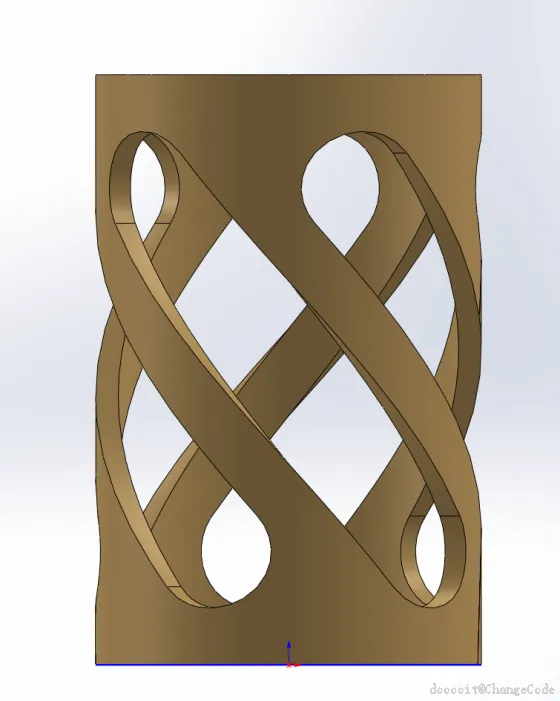

找到并点击“编辑”菜单下的“删除面”、“移除面”或类似命名的功能，查看预览，确认删除的面是否符合预期。如果一切无误，点击确定或应用按钮来执行删除操作。

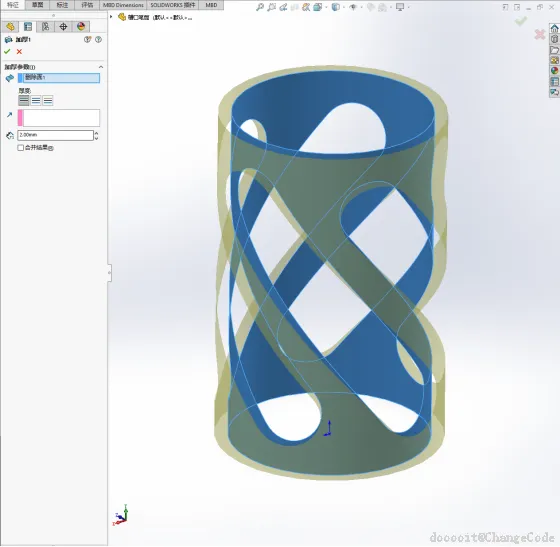

接下来，需要选择你想要加厚的面。在笔筒的情况下，通常会选中所有的外侧面。可以通过点击“选择面”按钮，然后在模型上直接选择或使用过滤条件（如“外部面”）来快速选择。

注意事项：

• 加厚过程中要注意保持模型的稳定性，过大的壁厚变化可能会影响模型的强度或打印可行性。

• 若只想局部加厚而非整个模型，可以考虑使用“加厚”特征结合适当的面选择，或创建分割线后再应用壳特征。

• 在进行加厚操作之前，确保模型没有自相交或开放的边，这些都可能导致壳特征无法成功应用

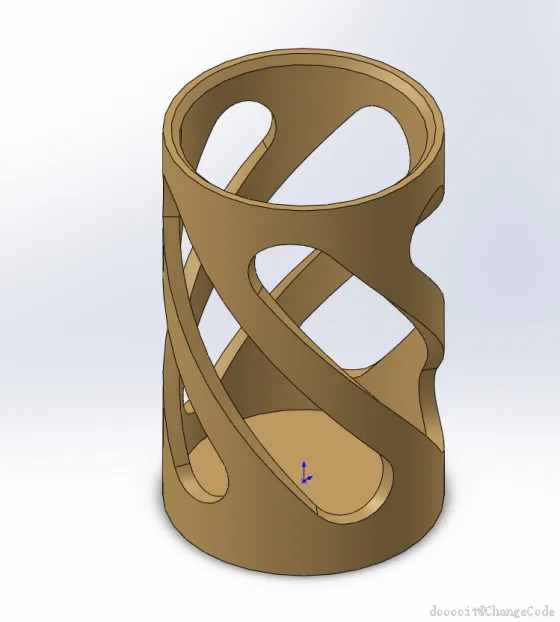

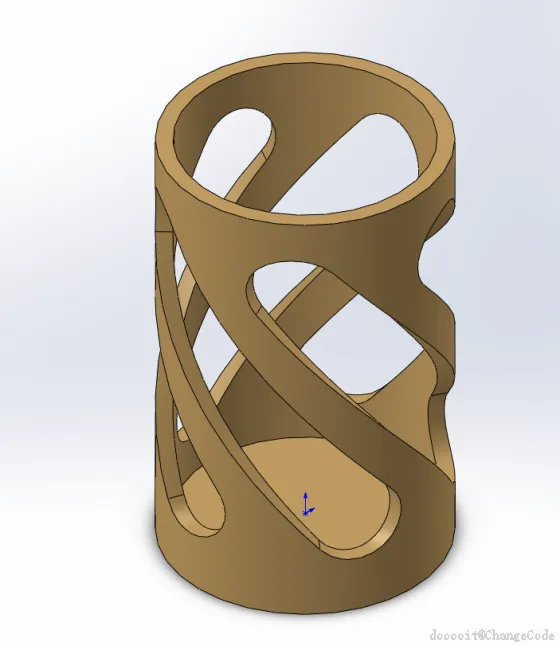

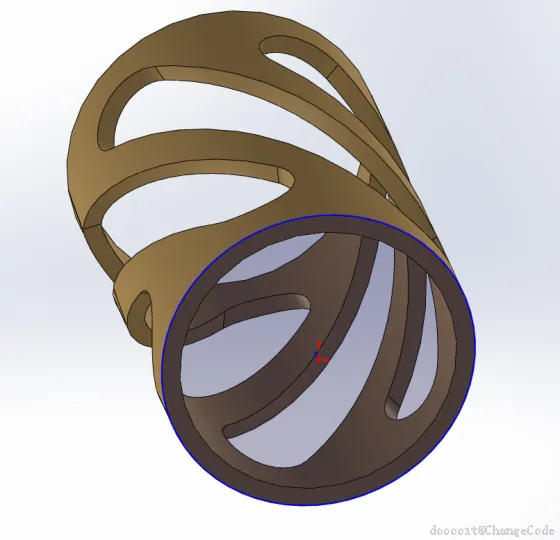

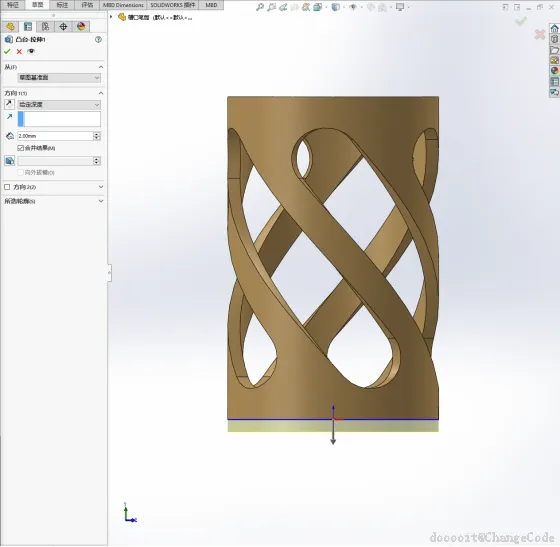

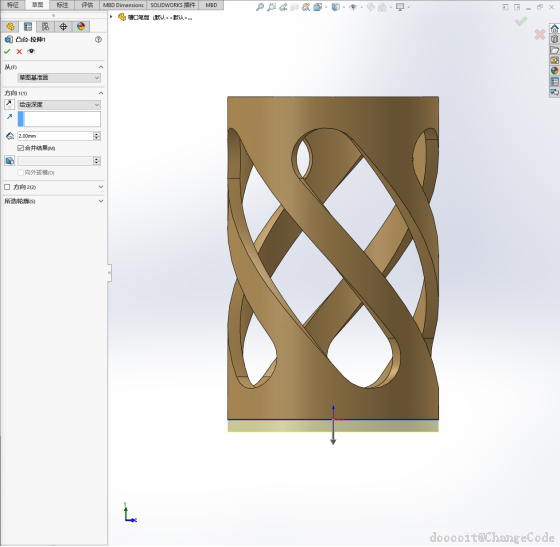

最后，添加笔筒的底部，你可以在底部选择草图编辑，使用转换实体应用创建同样大小直径的圆

• 选择“特征”菜单下的“拉伸凸台/基体”。

• 在弹出的属性管理器中，选择你刚绘制的草图作为拉伸的轮廓。

• 如想增加图案、文字或特殊结构，可以回到草图模式，在适当面上绘制，然后通过“拉伸切除”或“雕刻”等特征来实现。
