减速齿轮-行星齿轮

上周做的如何使用solidworks制作齿轮，这周可以拿他做一个减速齿轮

齿轮的大小可以自己研究，也可以成比例的缩小

千万不要任意缩小尺寸

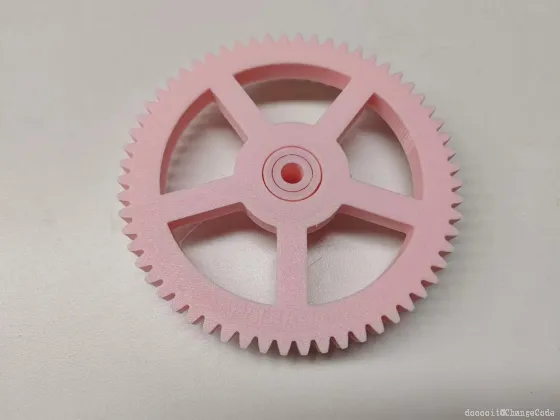

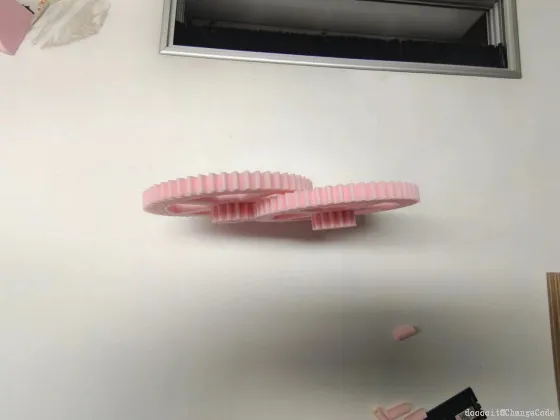

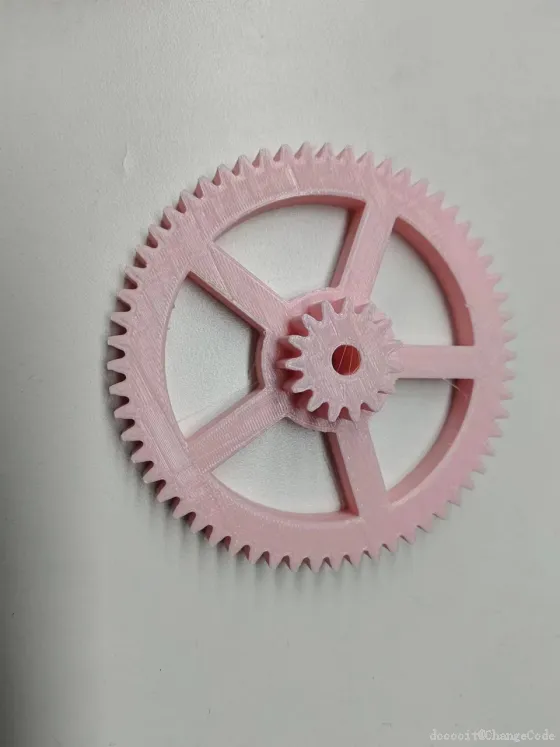

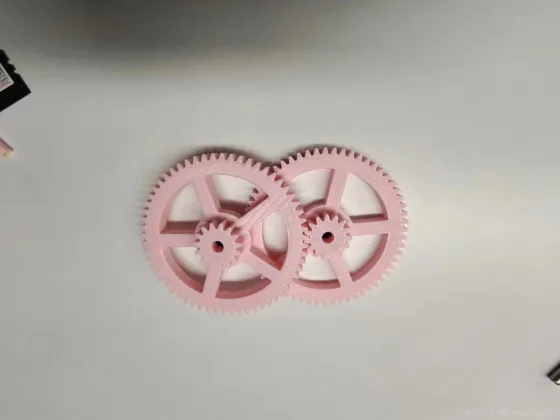

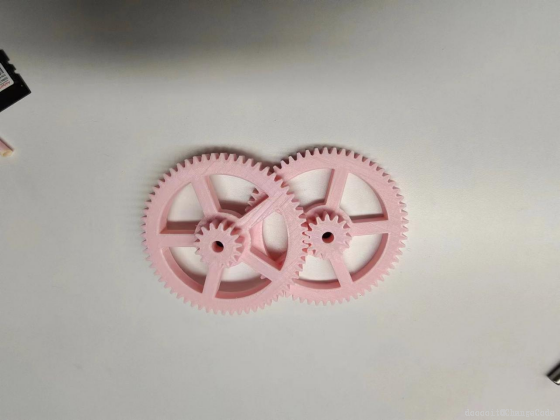

打印好两个齿轮后，将它们搭配到一起，齿轮的外圈是60齿，小齿是15齿，他两为1:4，转起来还是很明显的

将打印好的齿轮支撑给去掉，装配好要用的轴承

装不进去就需要用锤子砸了

松动的话，齿轮就废了

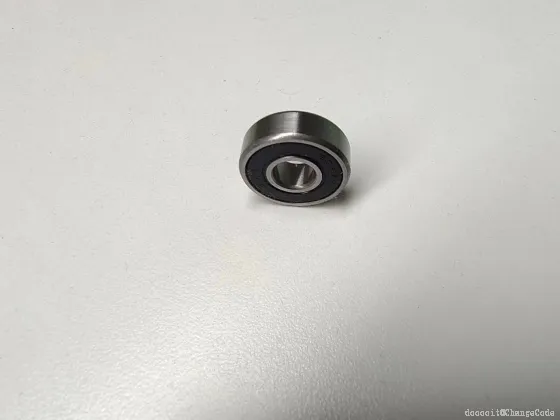

轴承的大小为外圈20mm，内圈6mm,需要24个

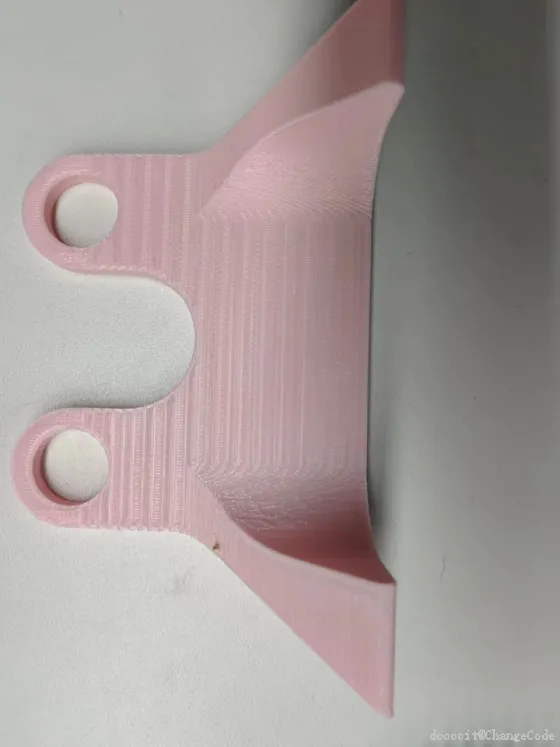

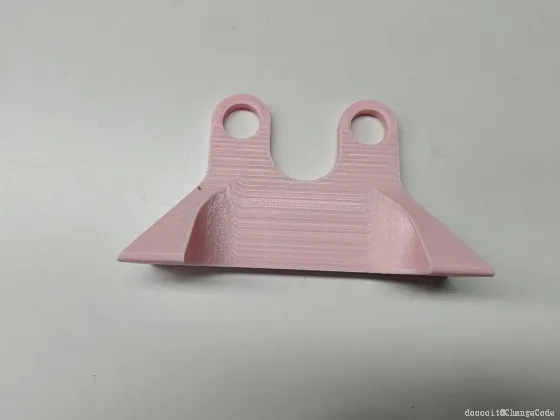

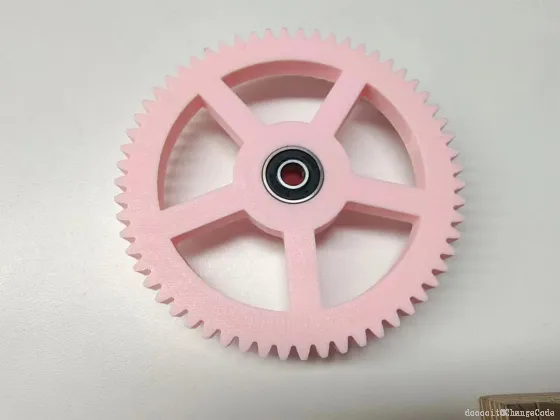

去掉支撑后，就可以装轴承了

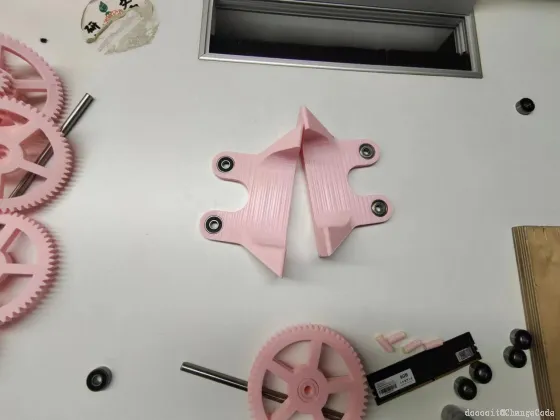

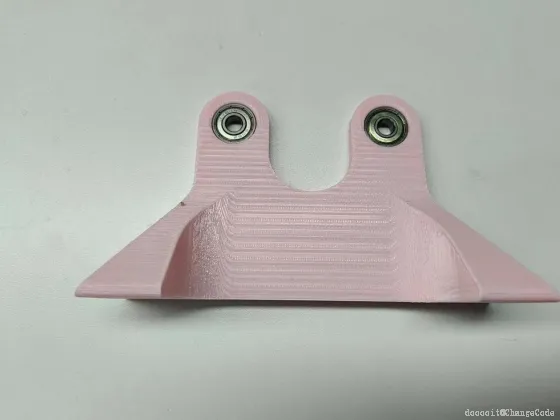

将轴承装到立柱就可以了

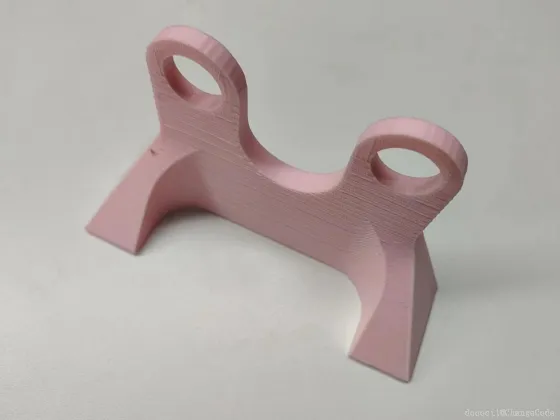

这是立柱装好的示意图

如下

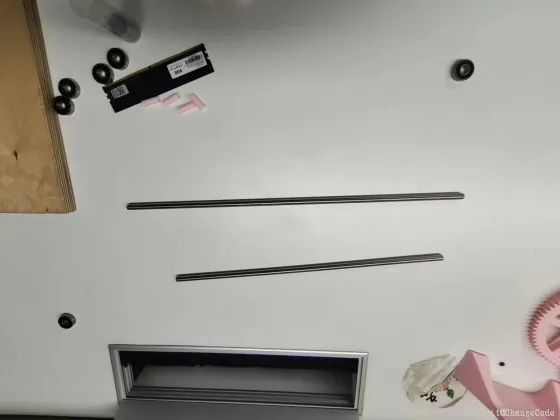

准备两个铁棒，长40cm即可，直径5mm

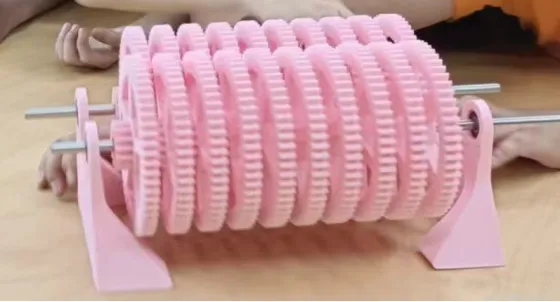

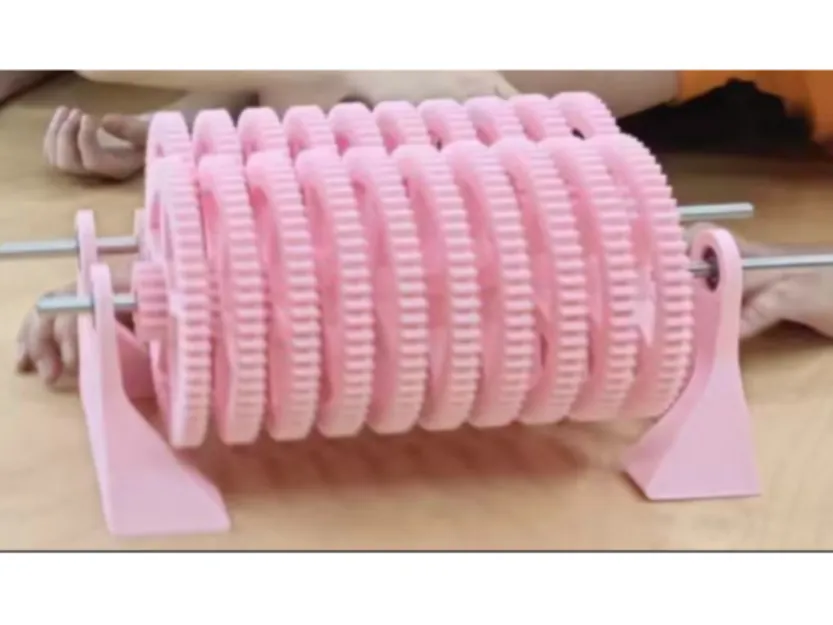

组装好之后的成品如下
