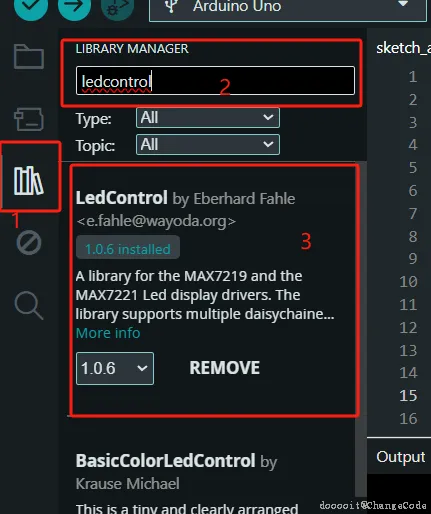

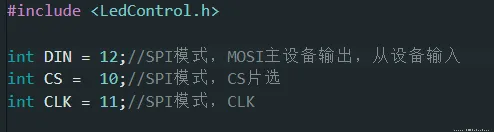

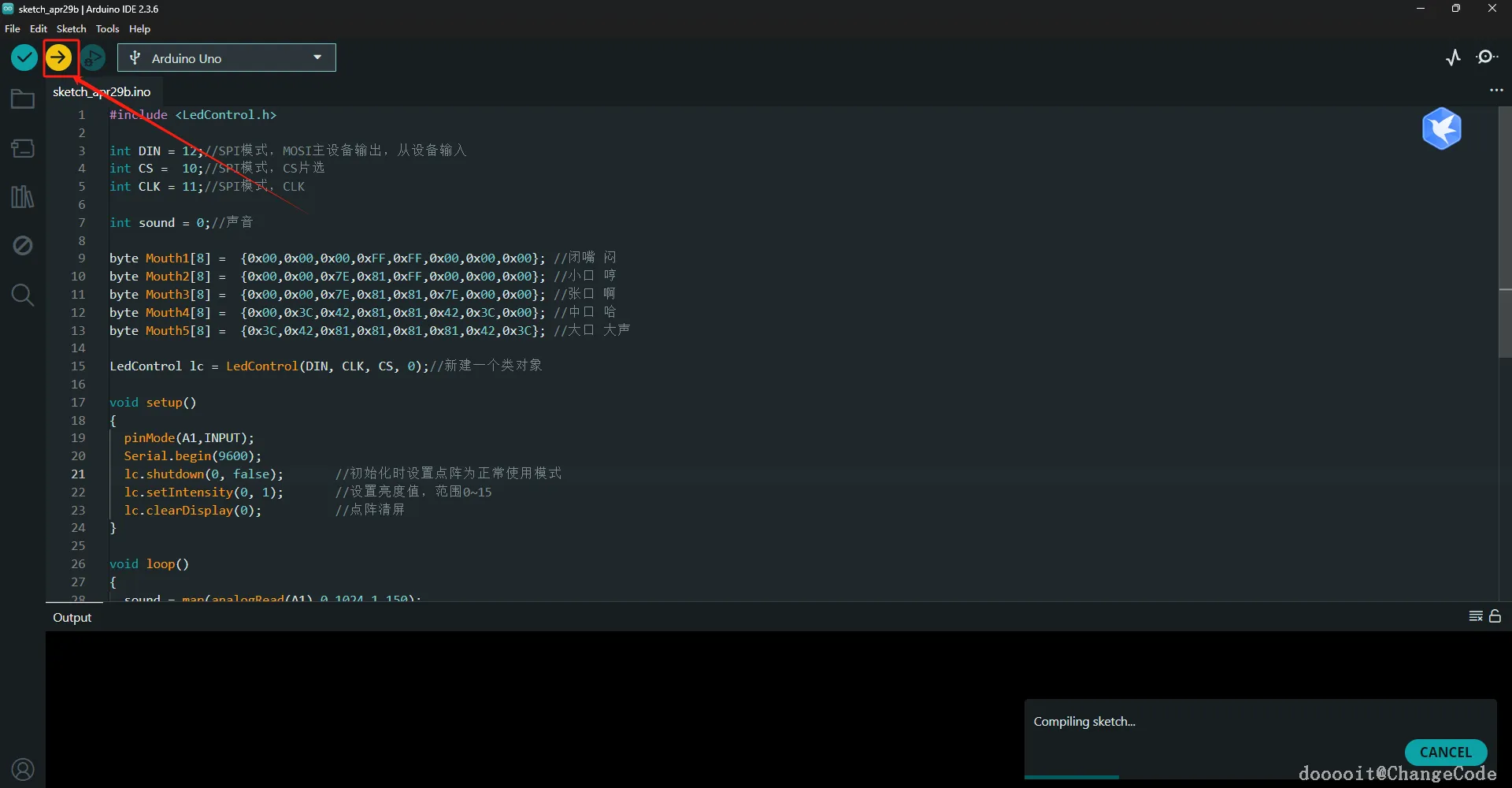

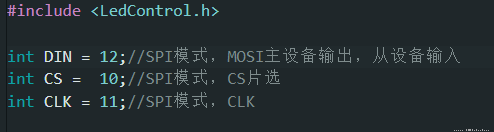

#include <LedControl.h>
int DIN = 12;//SPI模式，MOSI主设备输出，从设备输入
int CS = 10;//SPI模式，CS片选
int CLK = 11;//SPI模式，CLK
int sound = 0;//声音

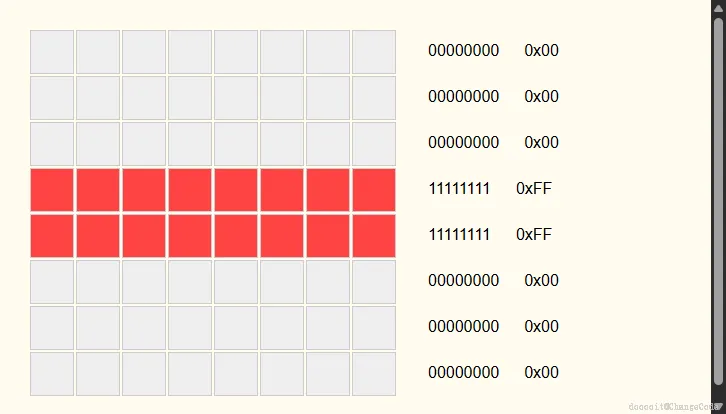

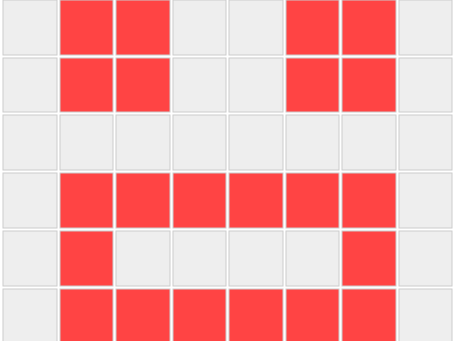

byte Mouth1[8] = {0x00,0x00,0x00,0xFF,0xFF,0x00,0x00,0x00}; //闭嘴 闷

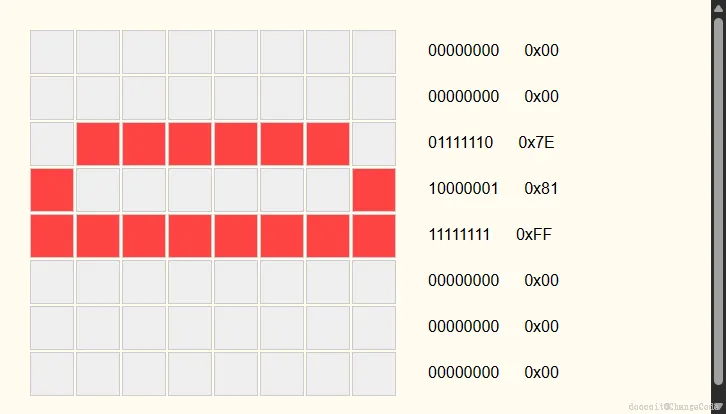

byte Mouth2[8] = {0x00,0x00,0x7E,0x81,0xFF,0x00,0x00,0x00}; //小口 哼

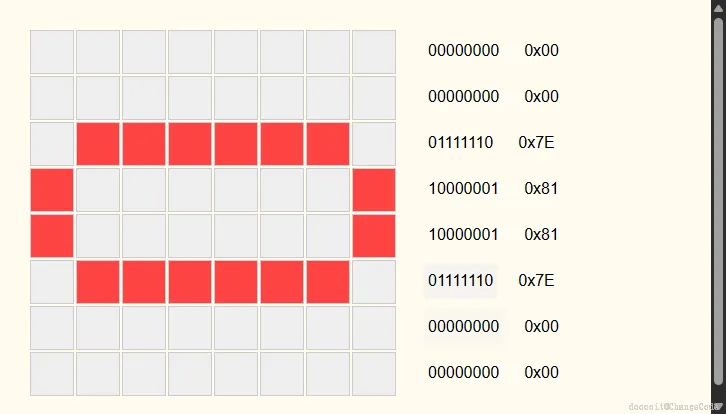

byte Mouth3[8] = {0x00,0x00,0x7E,0x81,0x81,0x7E,0x00,0x00}; //张口 啊

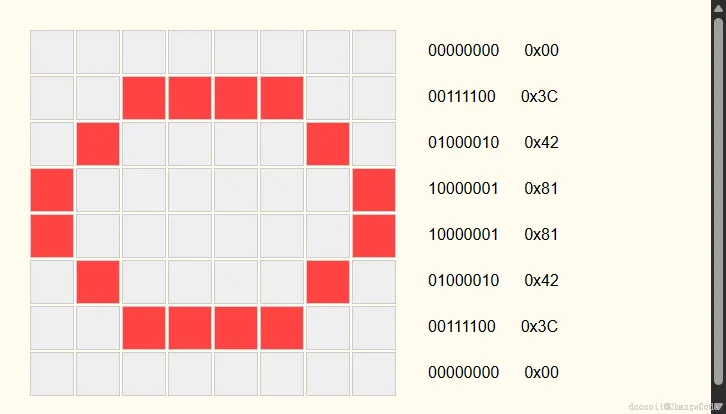

byte Mouth4[8] = {0x00,0x3C,0x42,0x81,0x81,0x42,0x3C,0x00}; //中口 哈

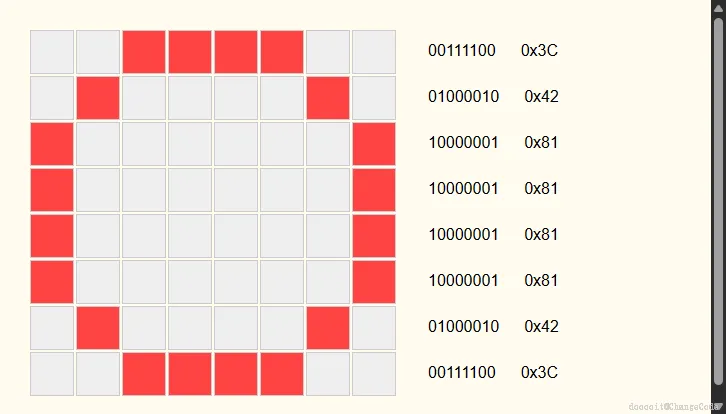

byte Mouth5[8] = {0x3C,0x42,0x81,0x81,0x81,0x81,0x42,0x3C}; //大口 大声

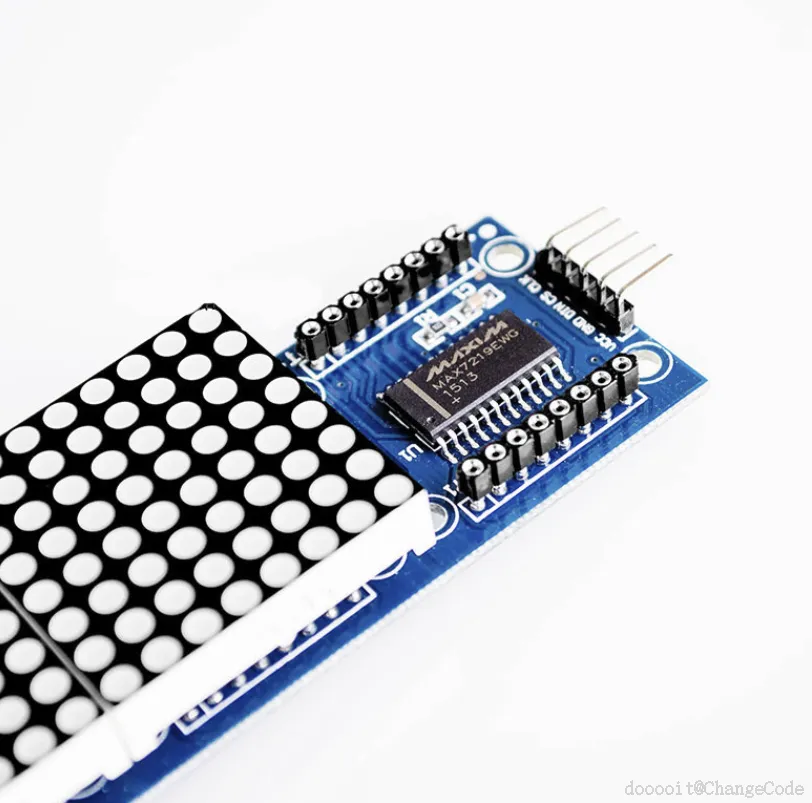

LedControl lc = LedControl(DIN, CLK, CS, 0);//新建一个类对象
void setup()
{

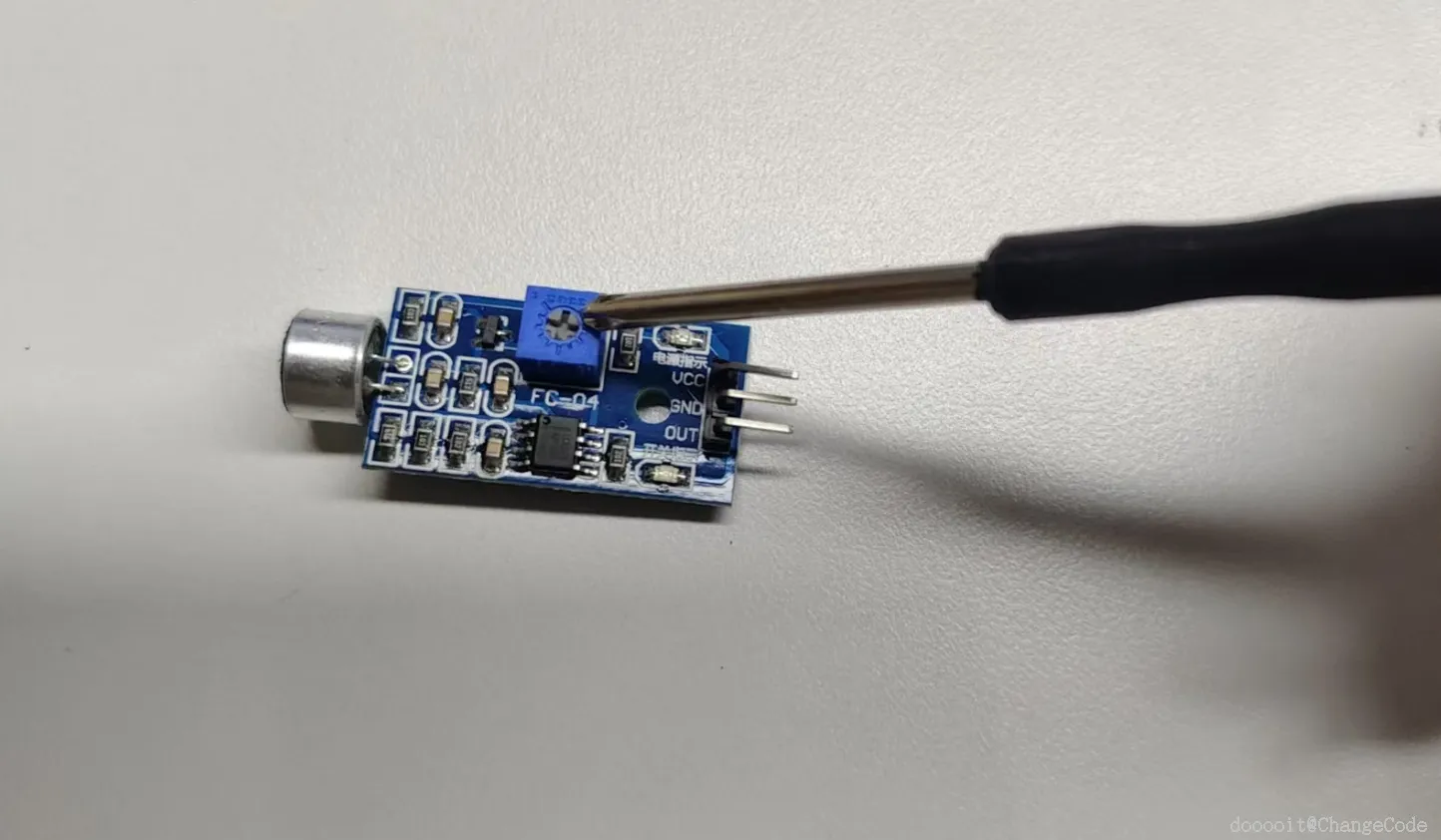

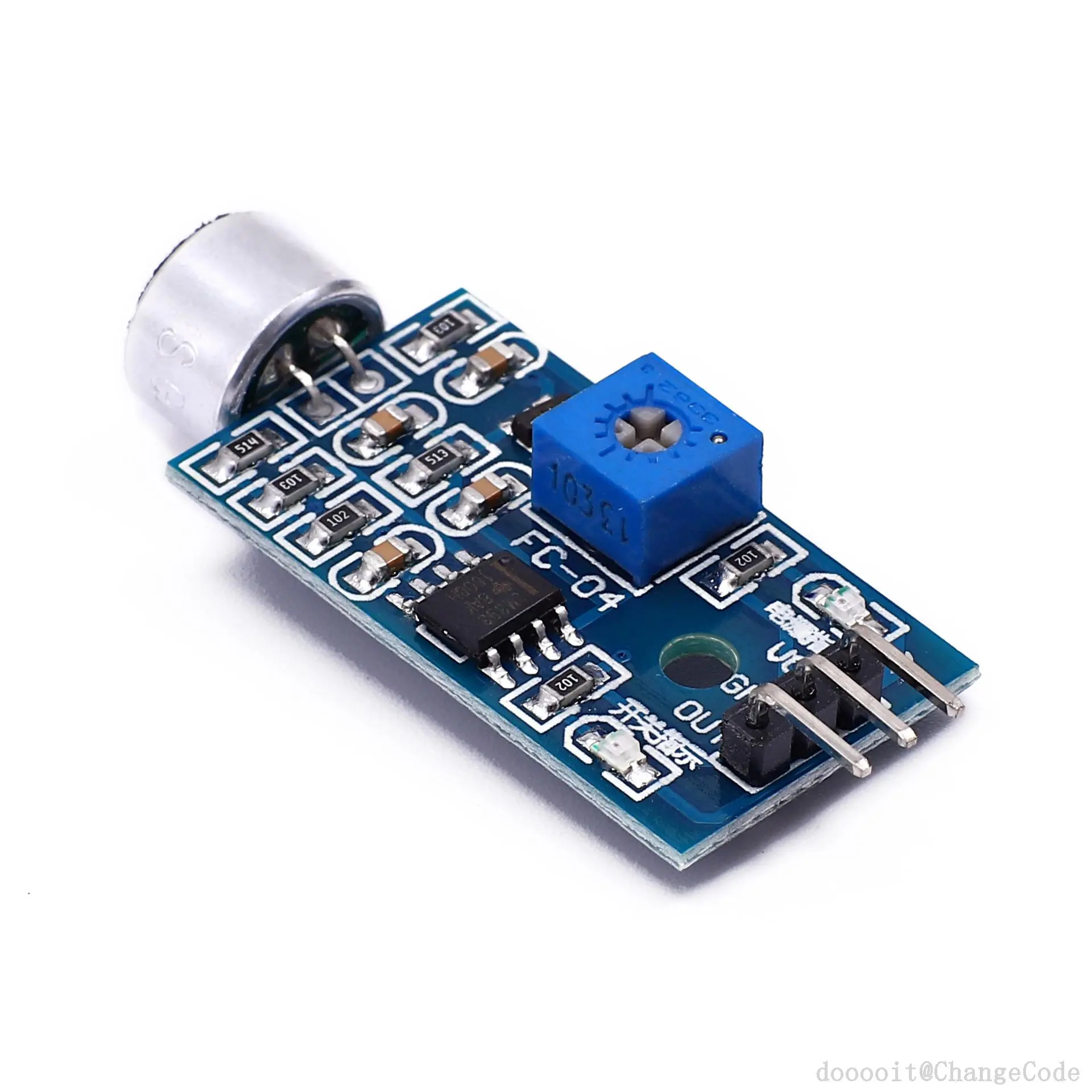

pinMode(A1,INPUT);
Serial.begin(9600);
lc.shutdown(0, false); //初始化时设置点阵为正常使用模式
lc.setIntensity(0, 1); //设置亮度值，范围0~15
lc.clearDisplay(0); //点阵清屏
}
void loop()
{

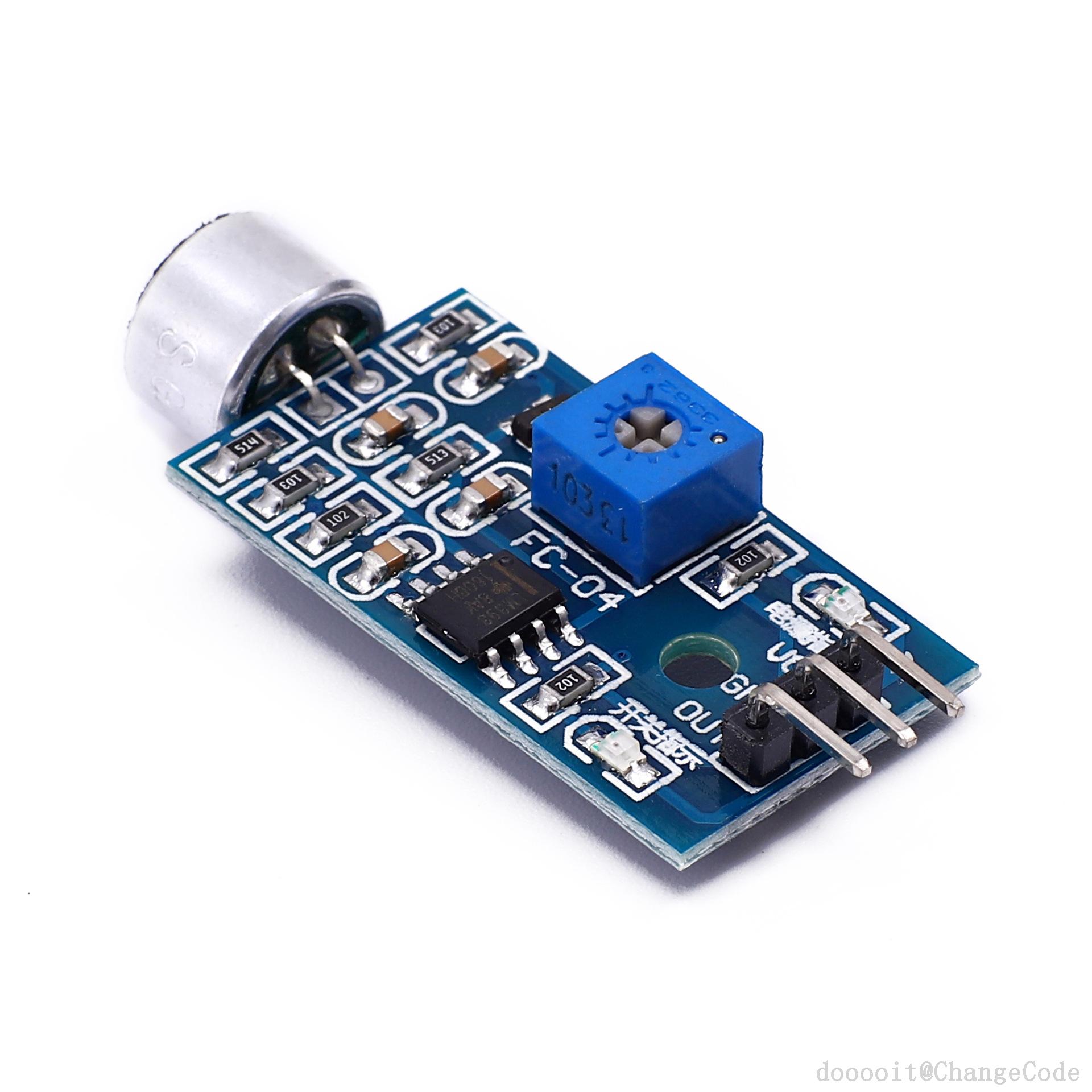

sound = map(analogRead(A1),0,1024,1,150);
if(sound > 0 && sound <= 50){
printByte(Mouth1);
}else if(sound > 50 && sound <= 100){
printByte(Mouth2);
}else if(sound > 100 && sound <= 130){
printByte(Mouth3);
}else if(sound > 130 && sound <= 148){
printByte(Mouth4);
}else{
printByte(Mouth5);
}
Serial.println(sound);
delay(20);
}
void printByte(byte character [])
{
int i = 0;
for (i = 0; i < 8; i++)
{
lc.setRow(0, i, character[i]);//设置点阵单行8个LED状态，每行数据用16进制表示
}
}
