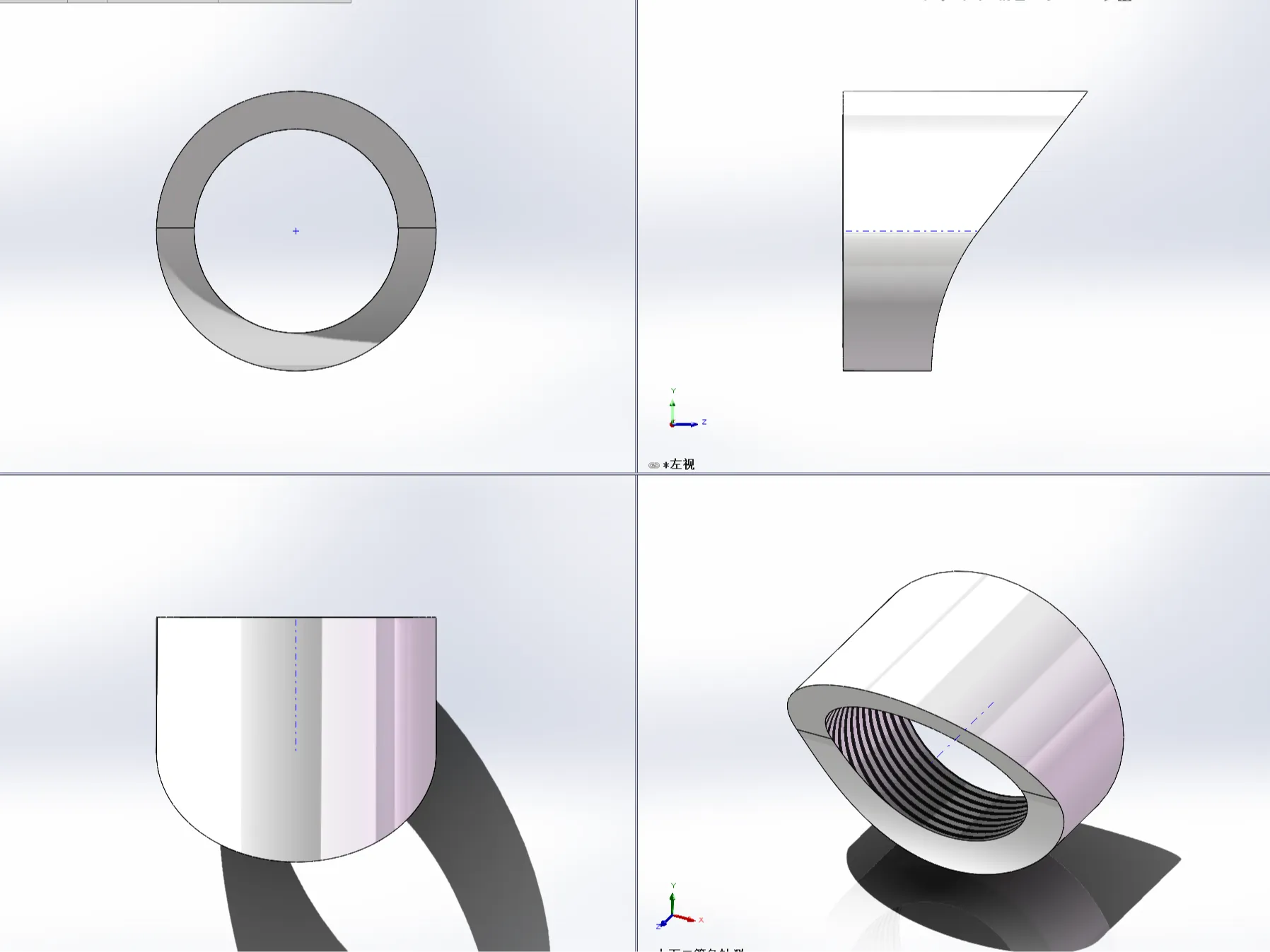

狙击步枪-目镜

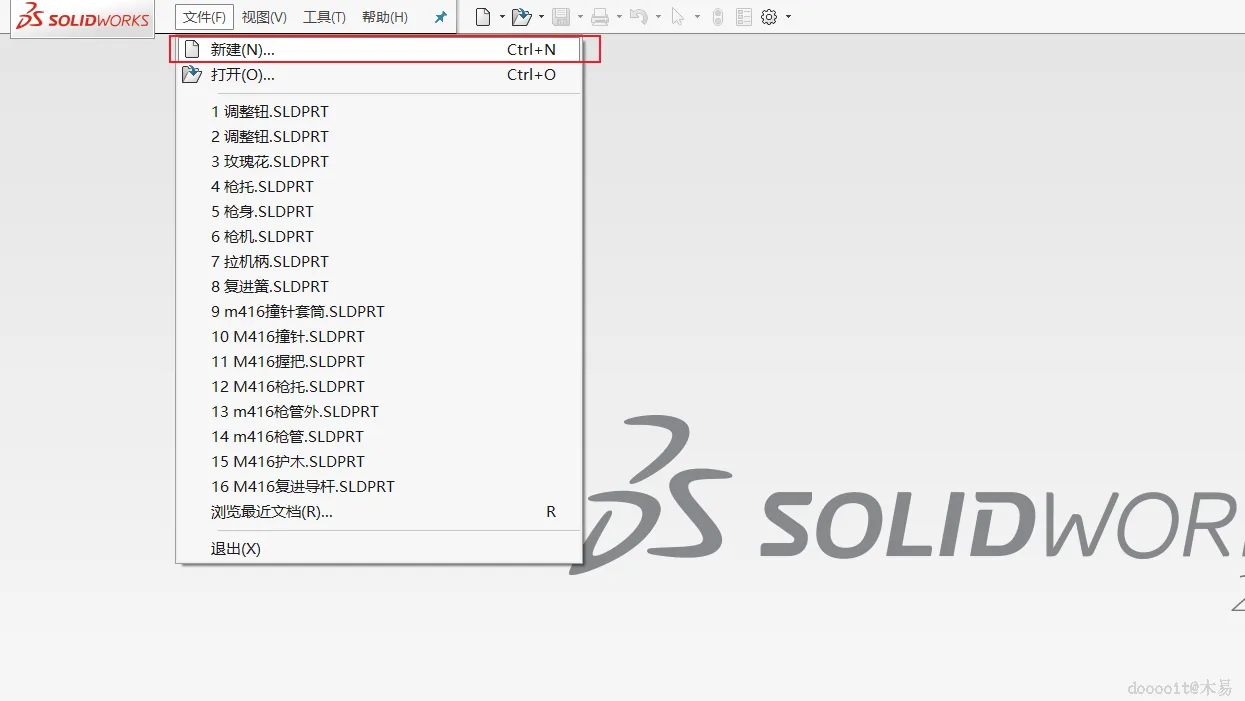

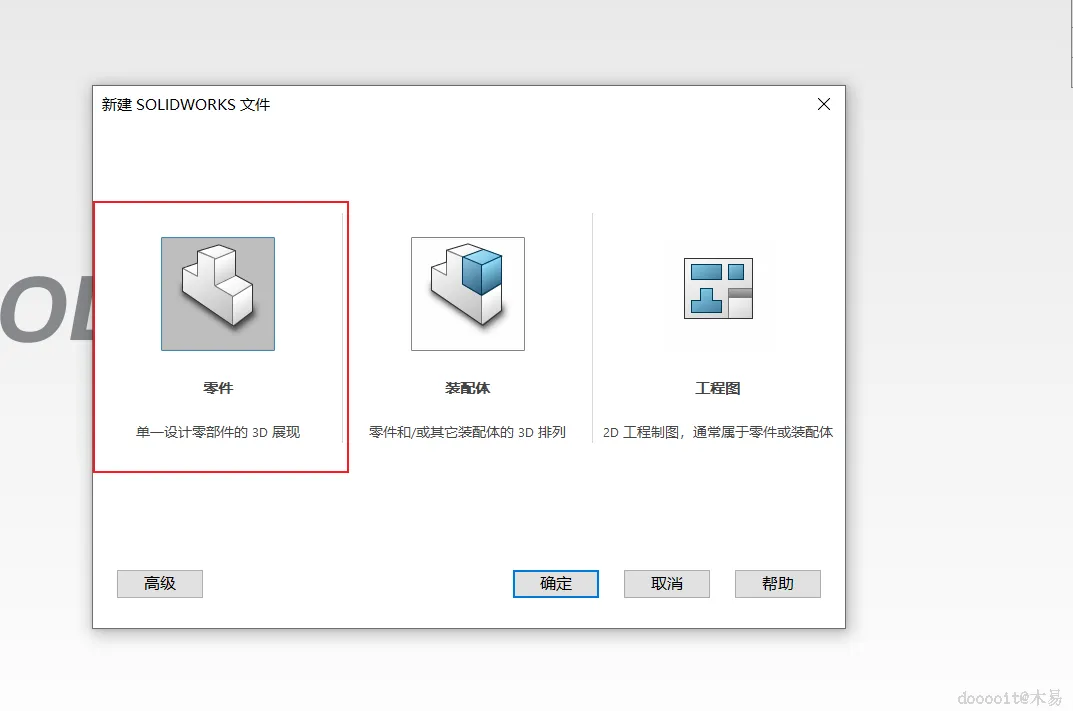

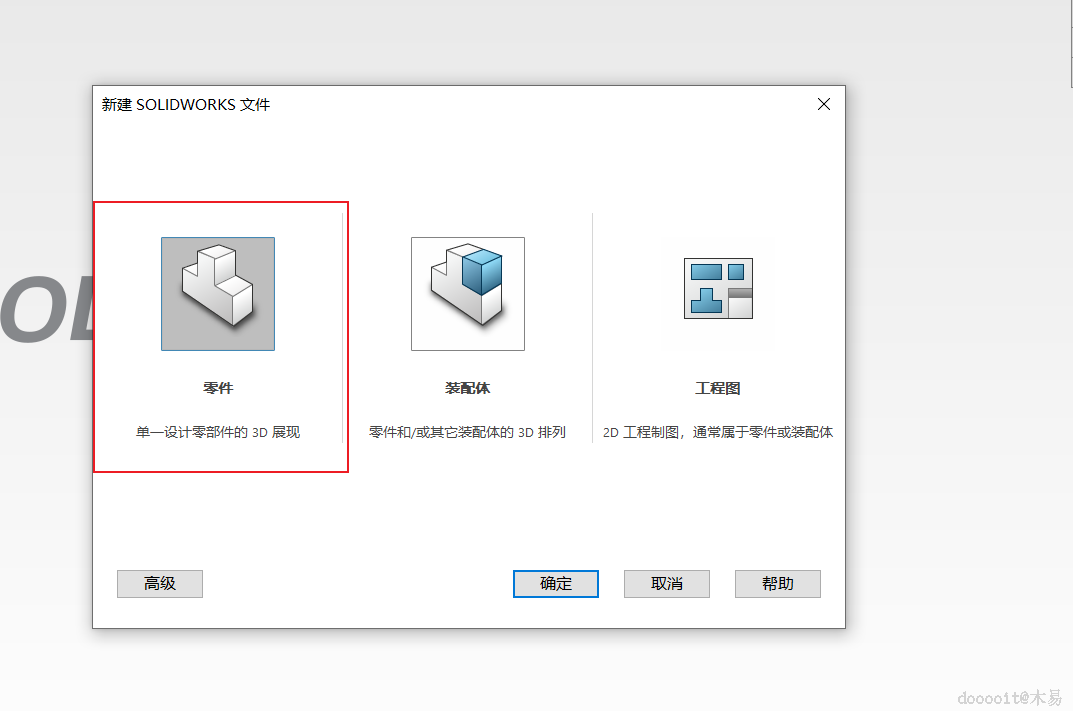

首先，在SolidWorks中开始一个新的零件文件。

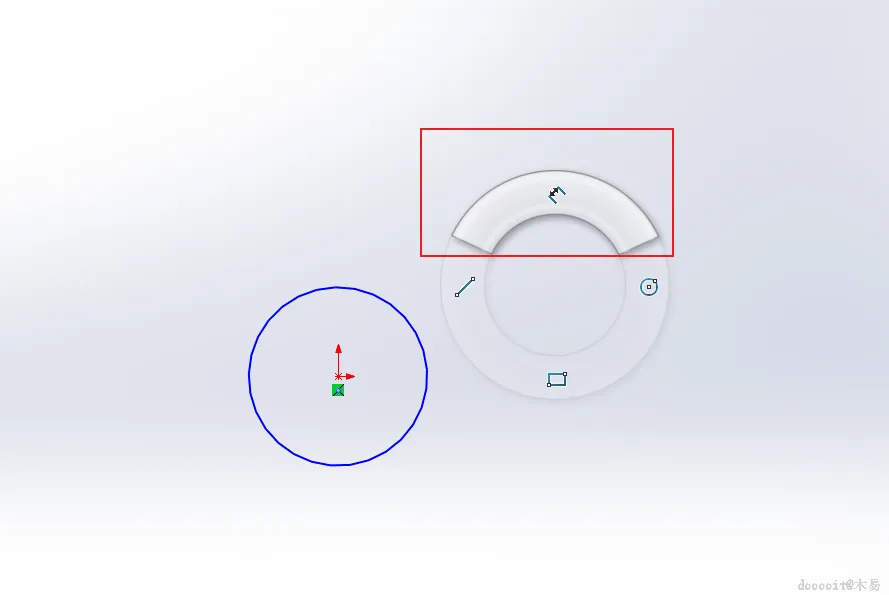

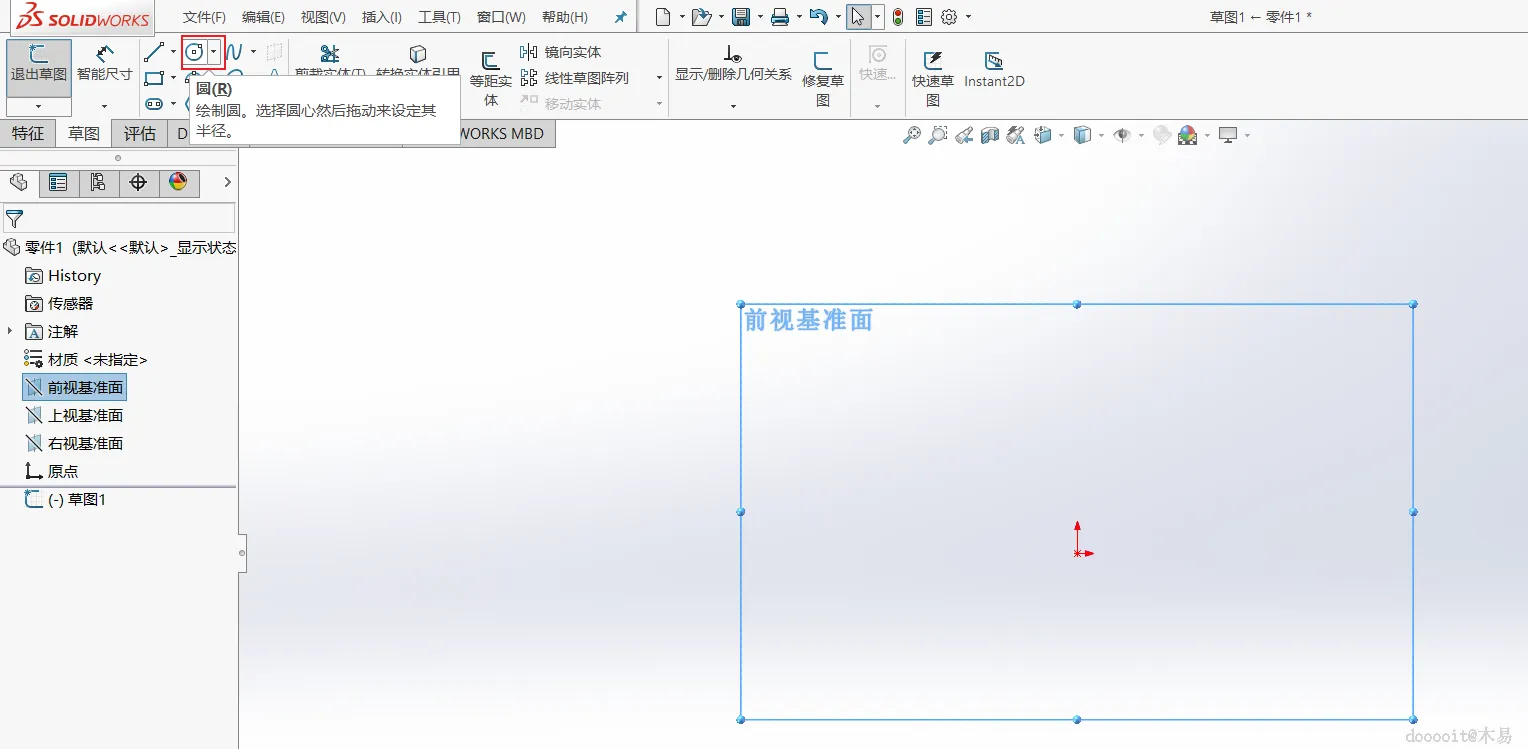

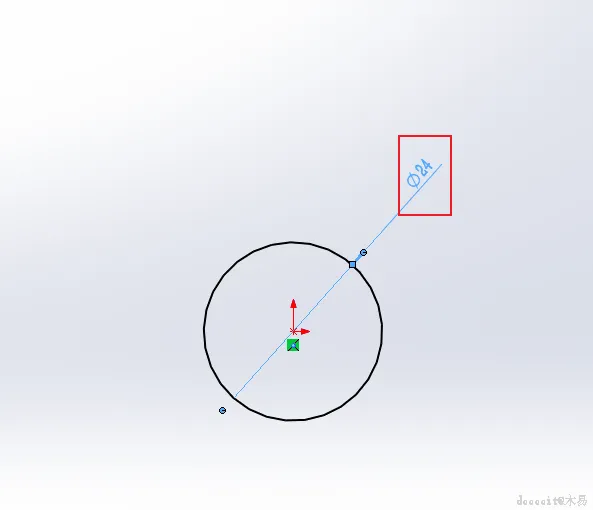

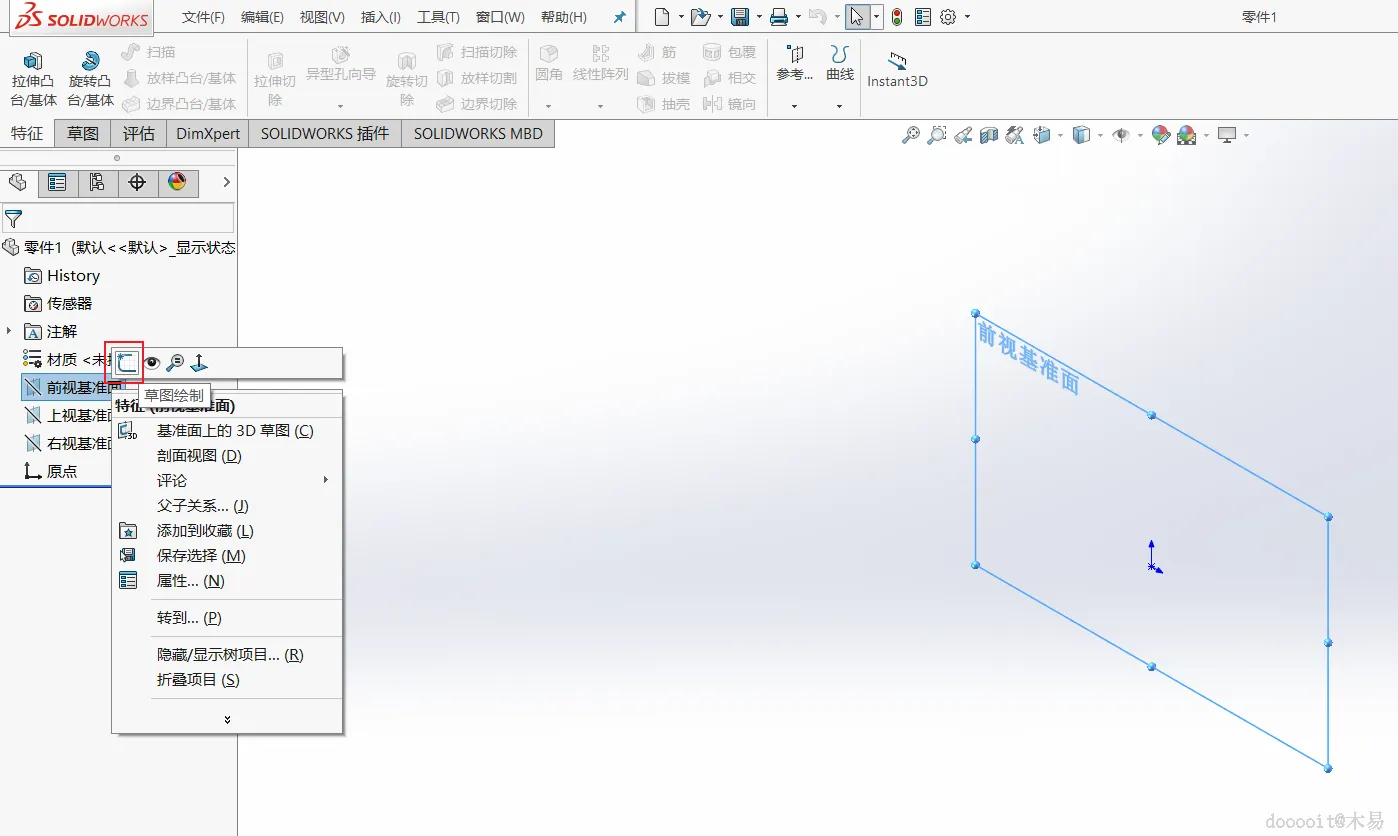

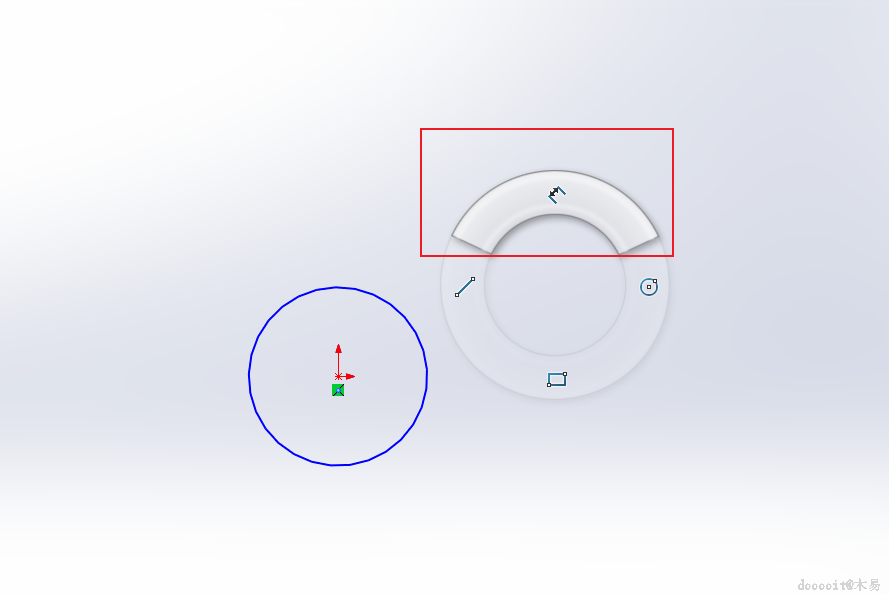

选择前视基准面作为草图平面。找到并点击“圆”工具按钮，以中心点为起点画出一个直径为24毫米的圆。使用智能尺寸标注功能来确保圆的精确度。完成绘制后，退出草图模式。

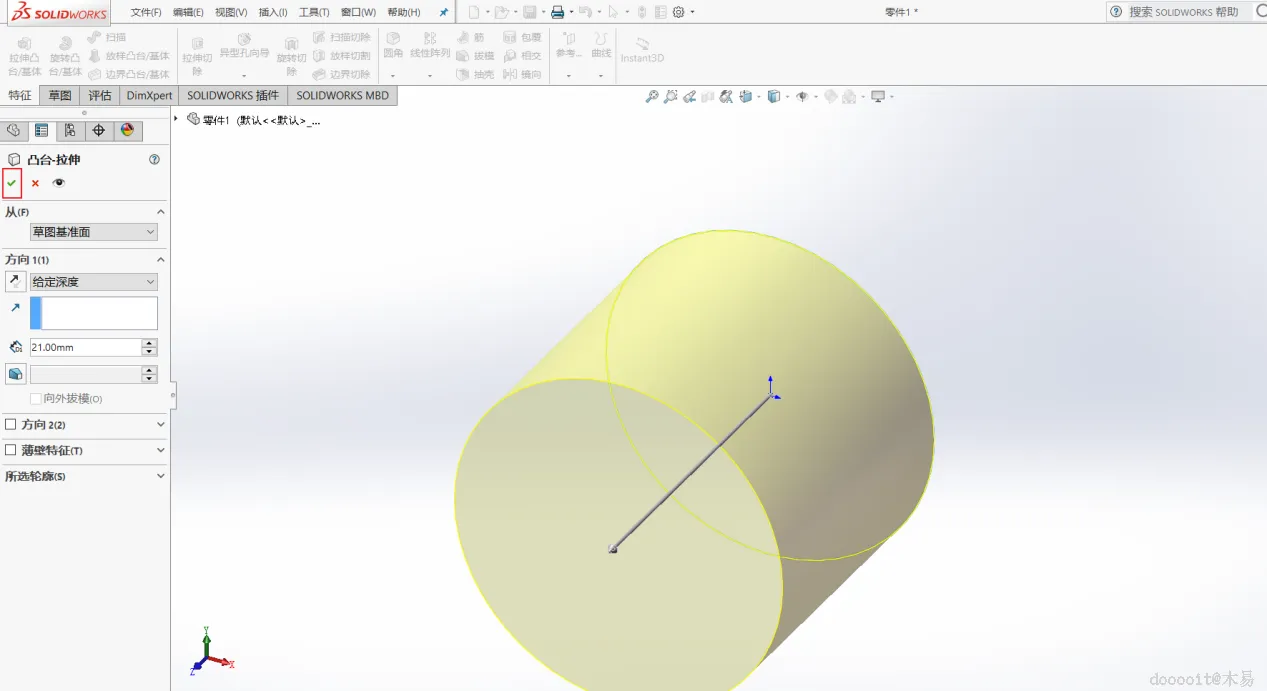

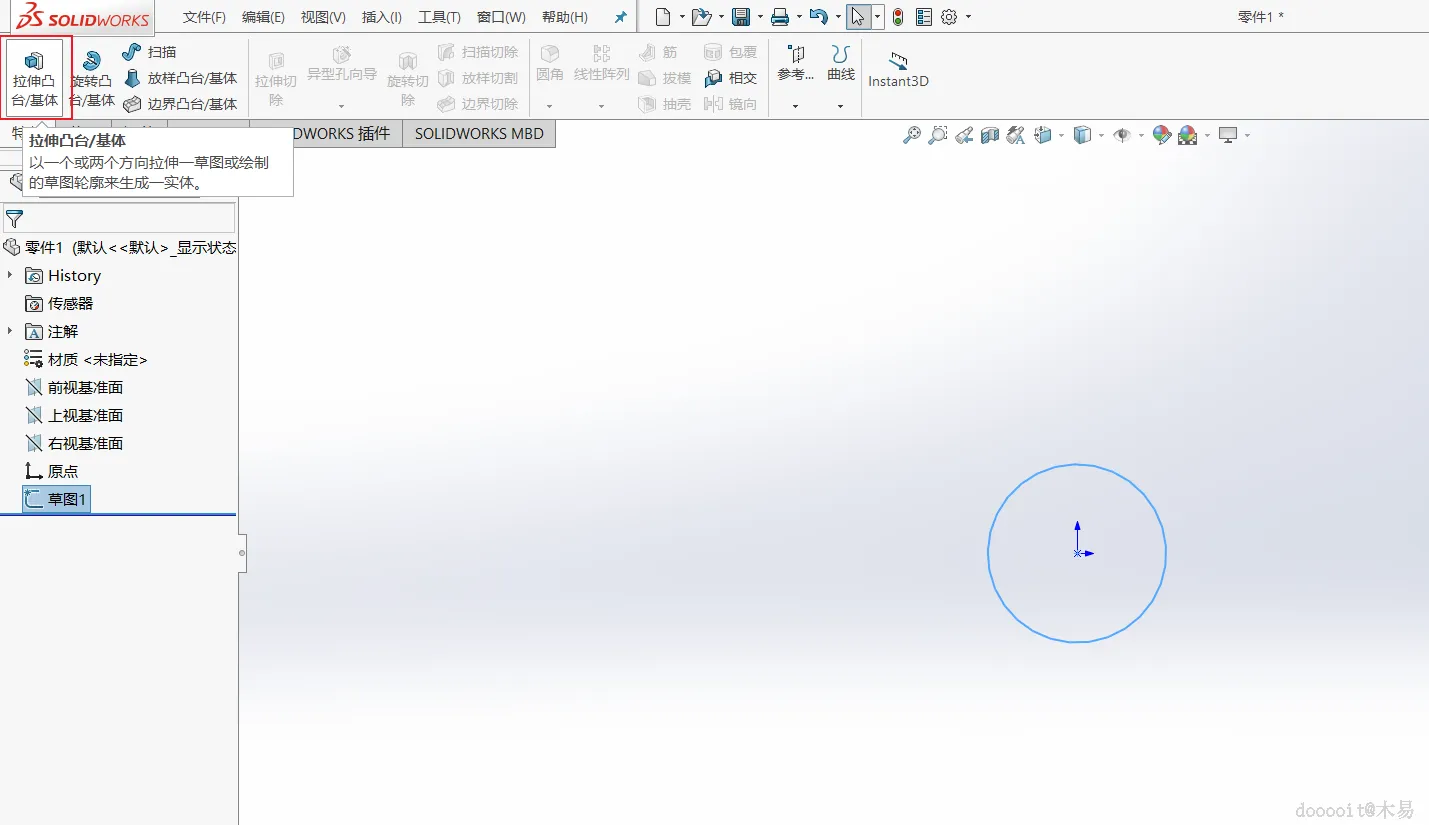

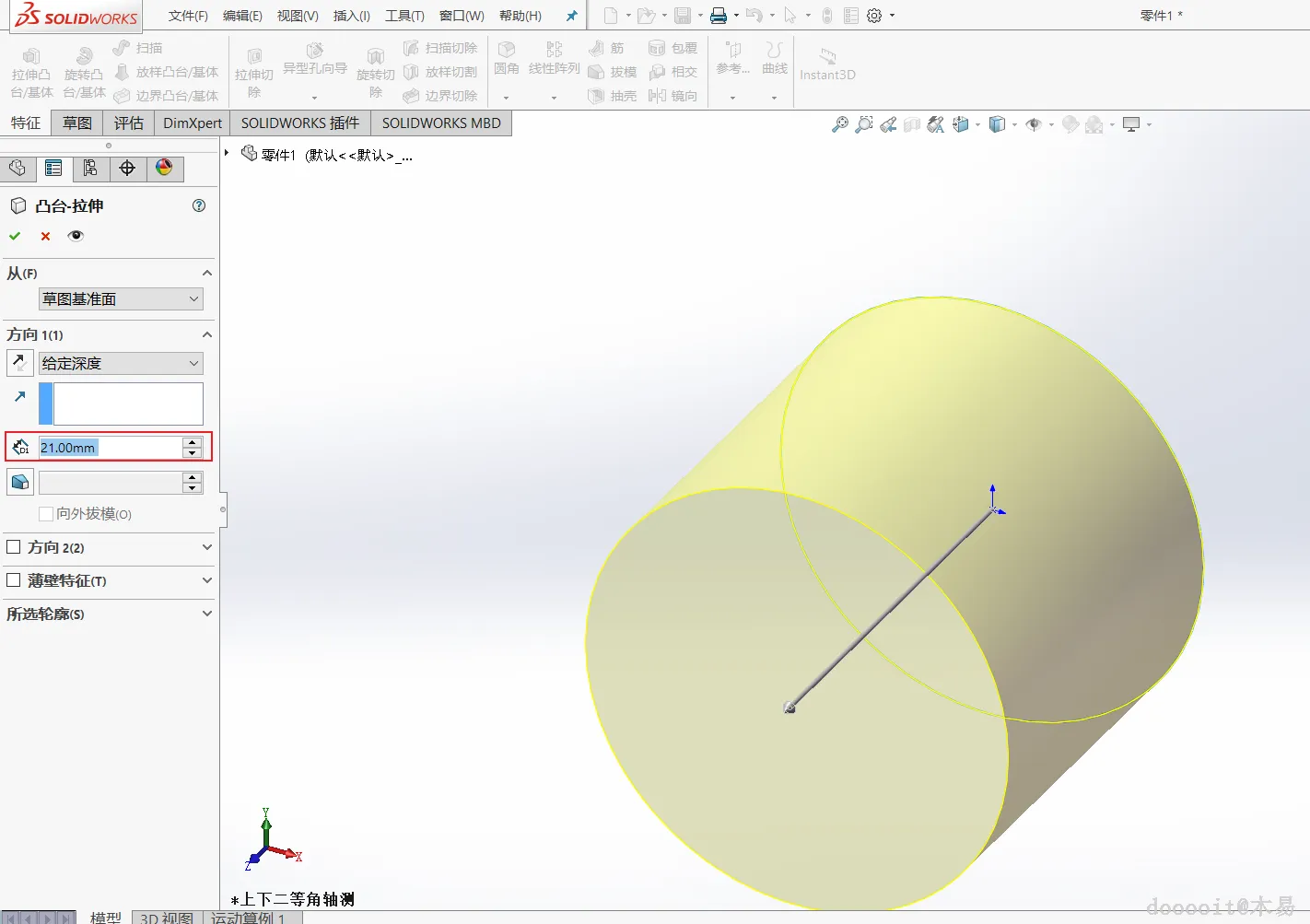

接下来，从特征工具栏中选择“拉伸凸台/基体”选项，并设置拉伸深度为21毫米。这一步骤将二维草图转换成具有实体感的基础目镜形状。

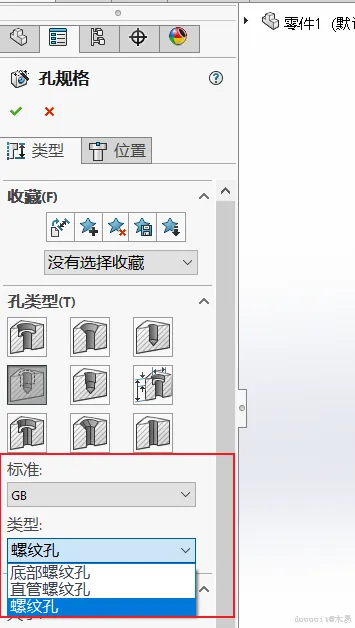

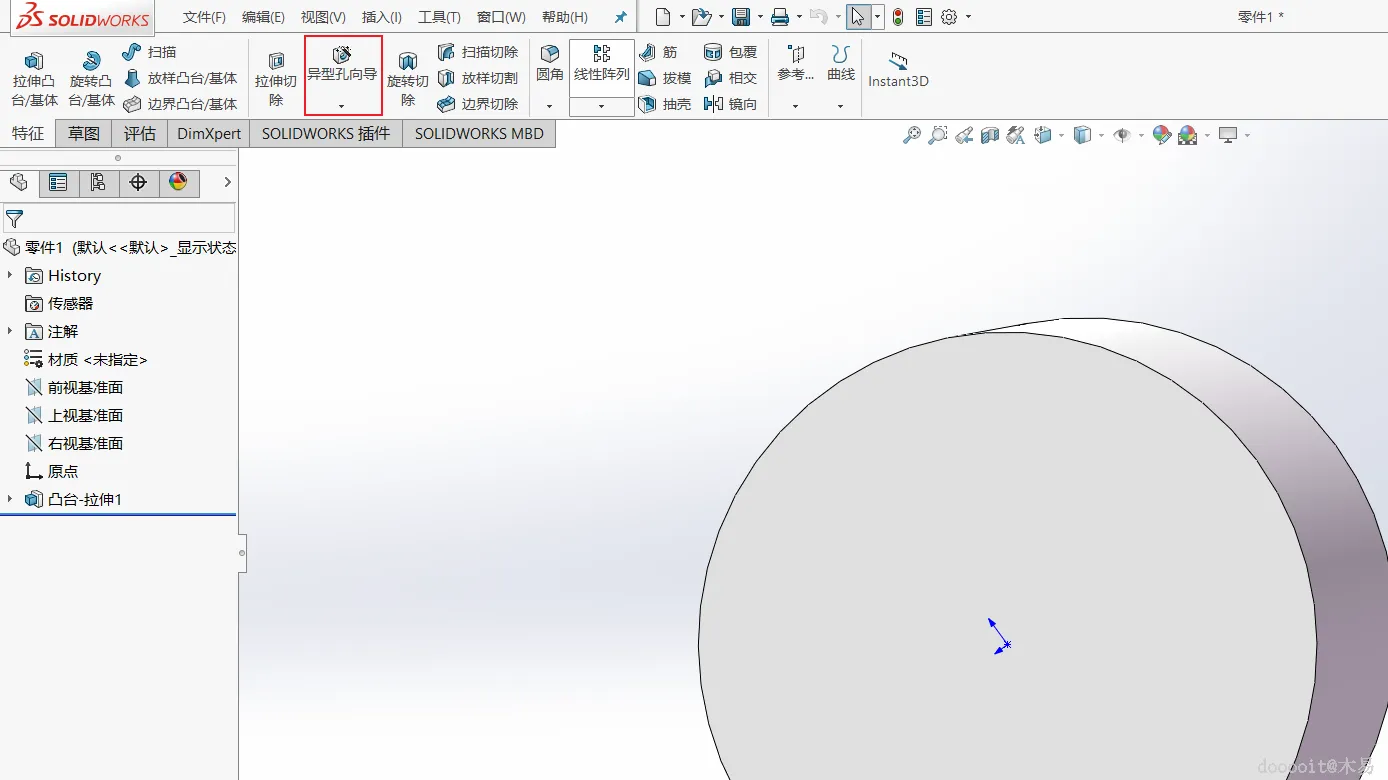

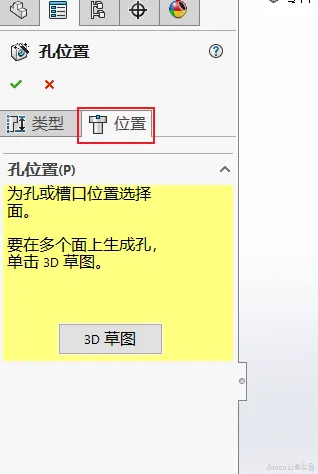

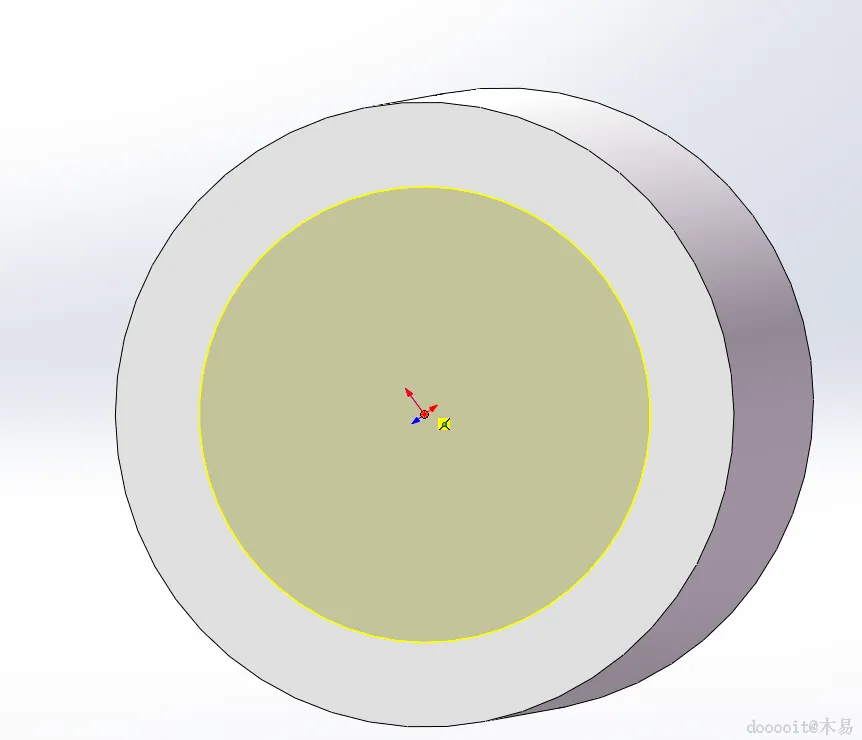

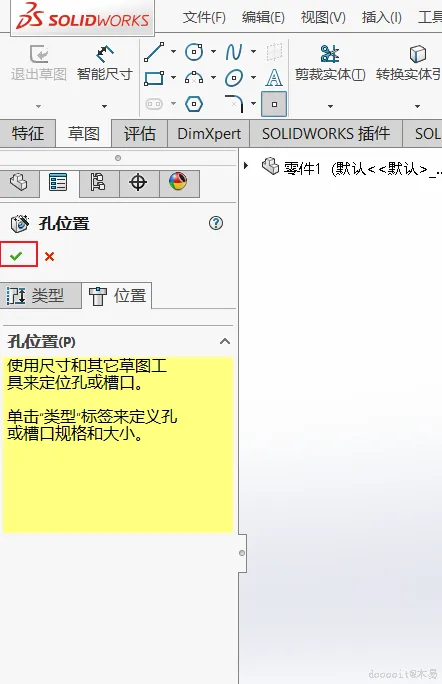

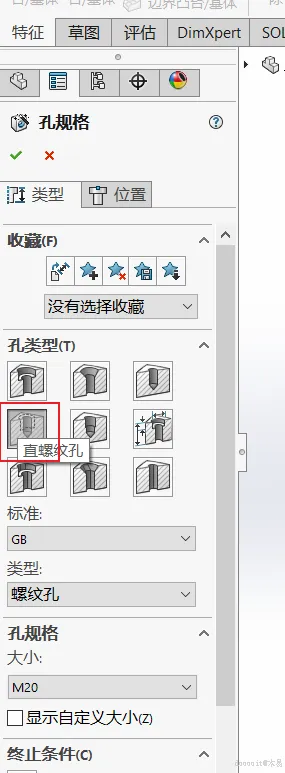

为了增加实用性，我们需要为目镜添加一个直螺纹孔。选择“孔向导”工具，按照国标(GB)标准设置孔类型为螺纹孔，尺寸定为M20，并设定其终止条件为完全贯穿。确定位置时，点击黄色指引圈中的圆心，完成孔的创建。

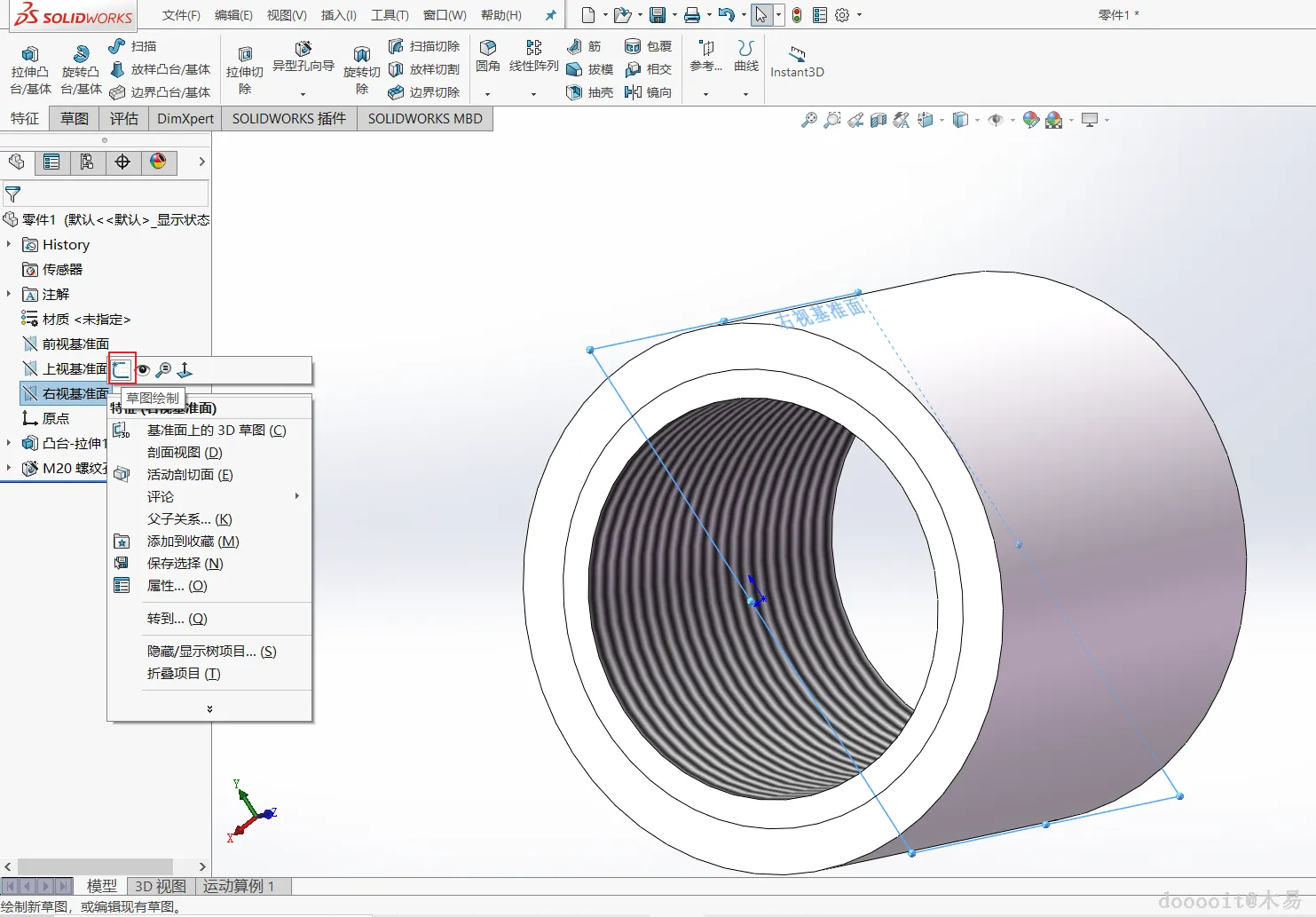

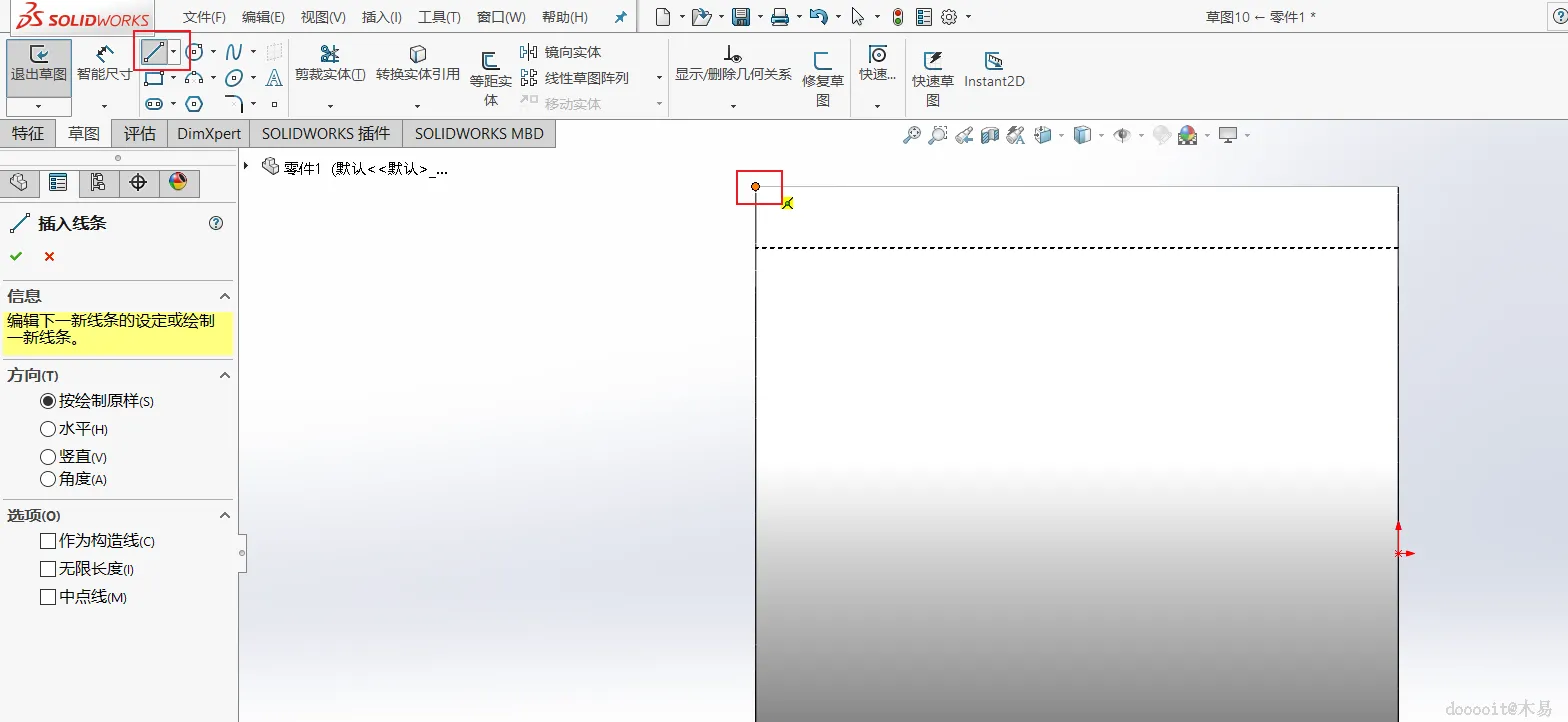

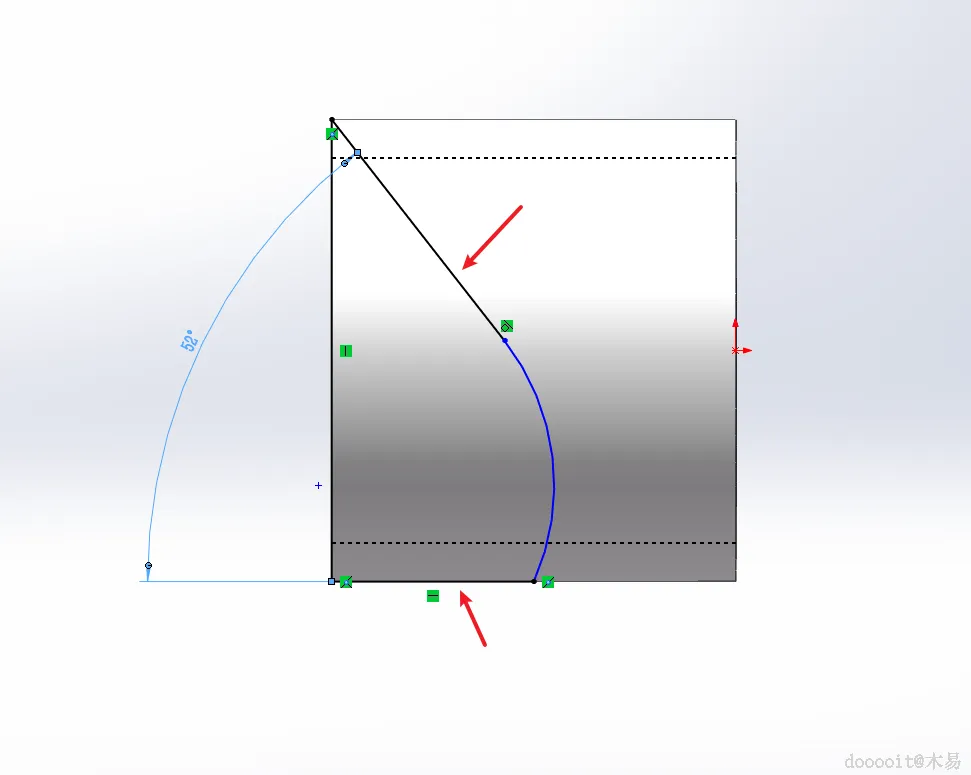

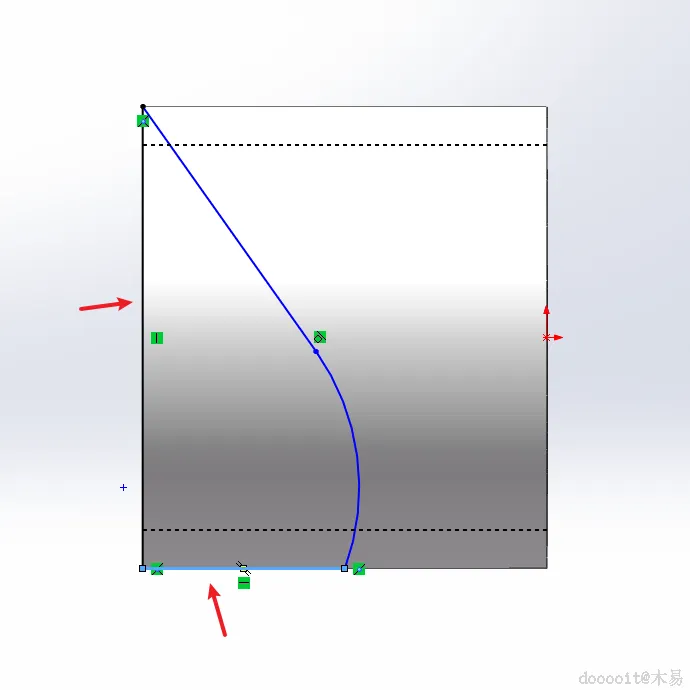

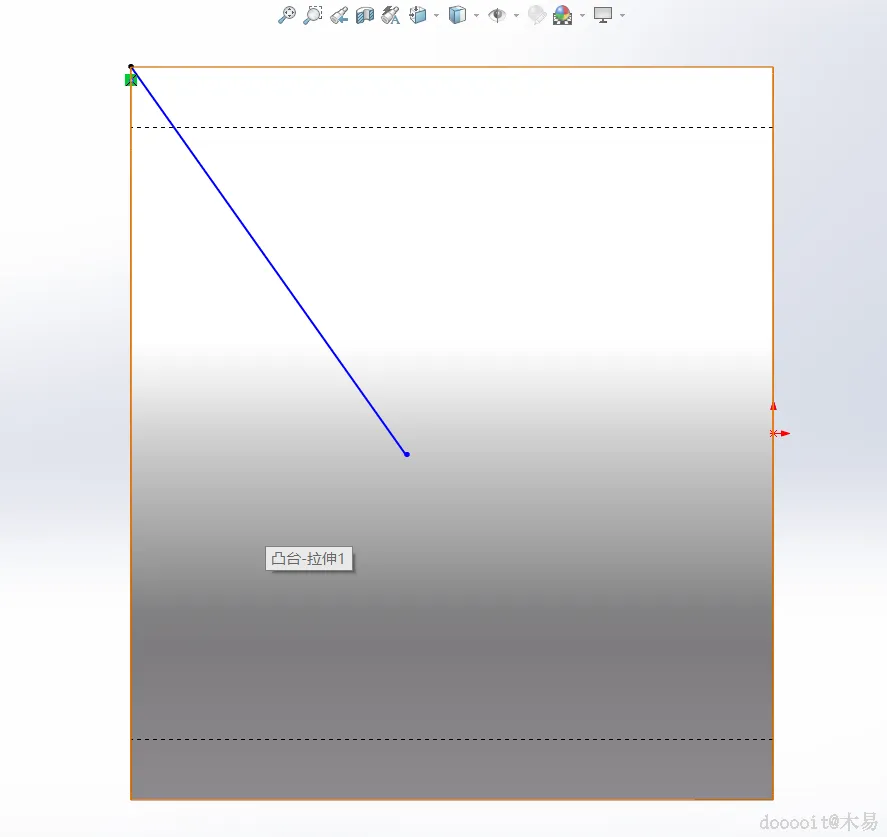

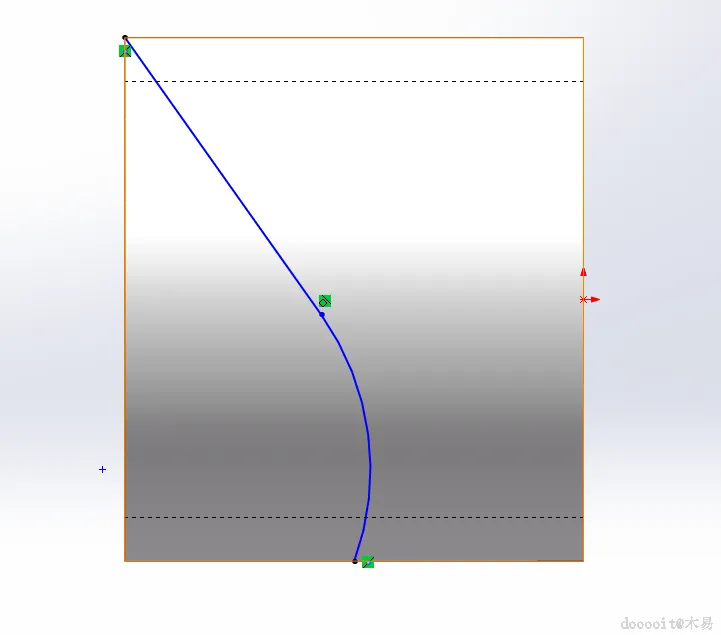

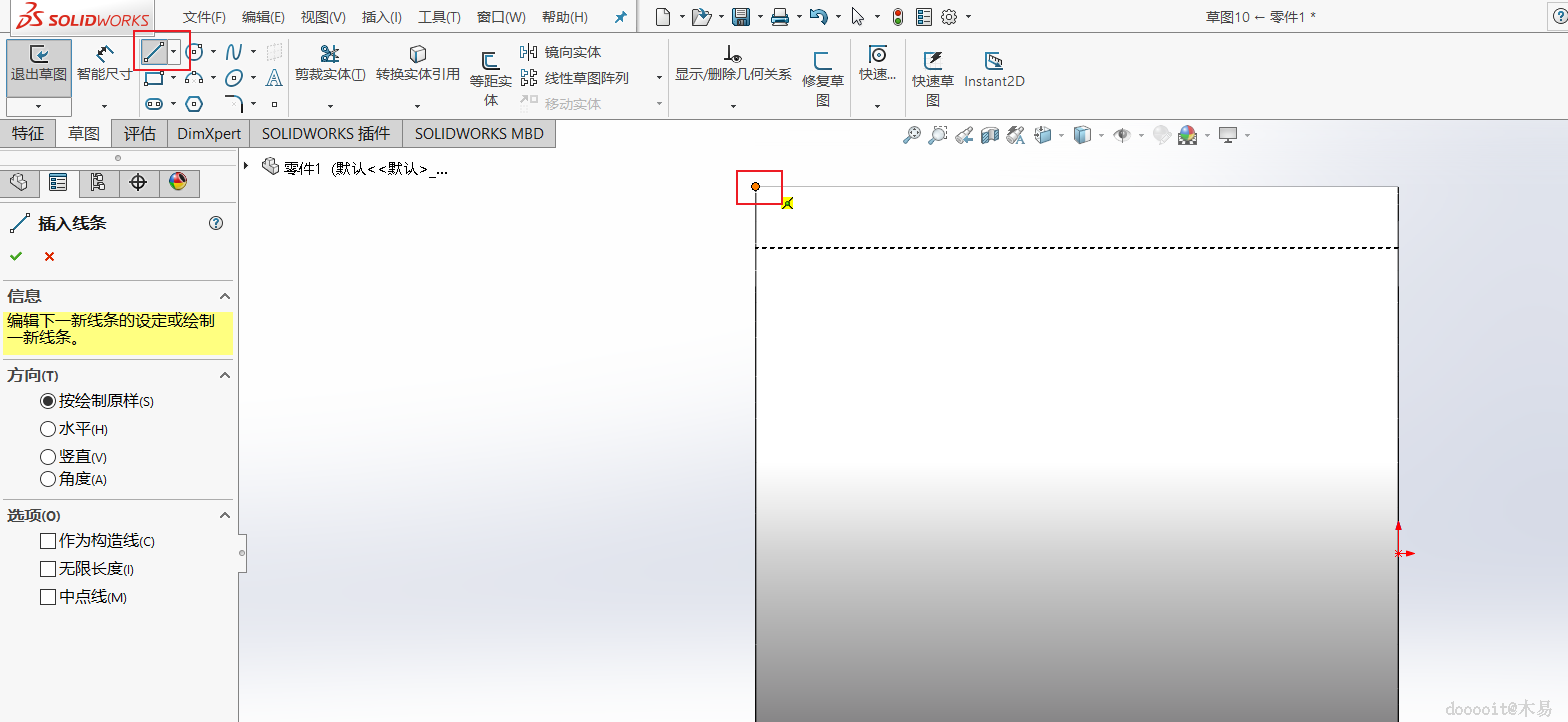

切换到右视基准面，从左上角端点出发，先画一条直线，然后利用圆弧工具绘制一段圆弧。确保圆弧与直线相连，形成平滑过渡。接着，用两条直线连接圆弧的两端，形成封闭图形。

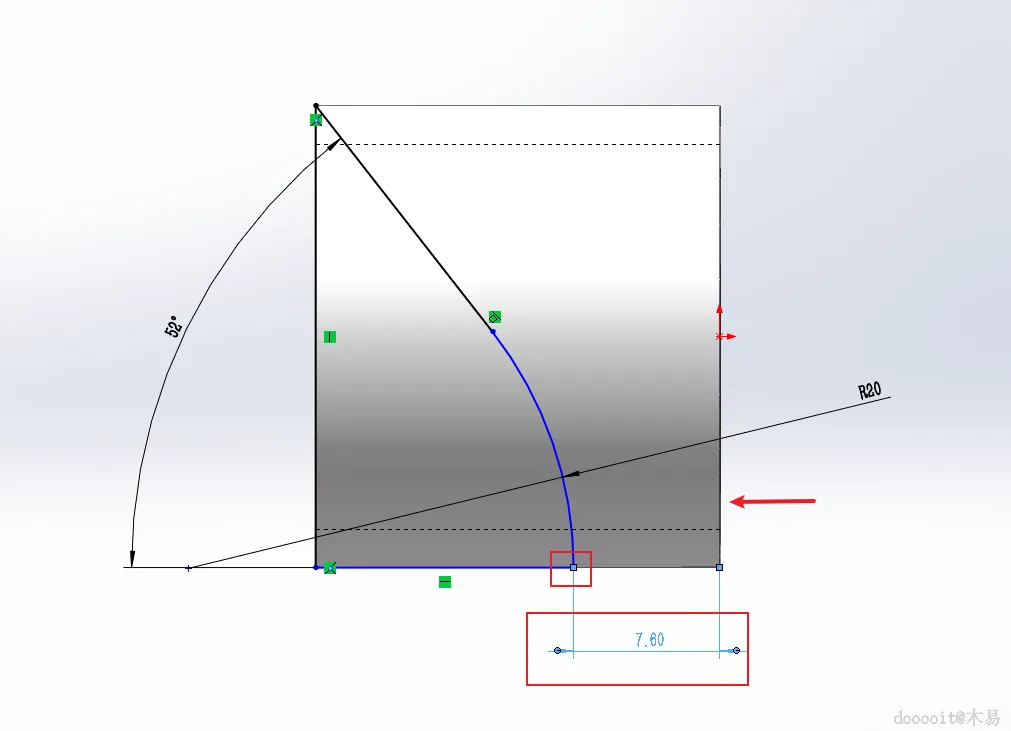

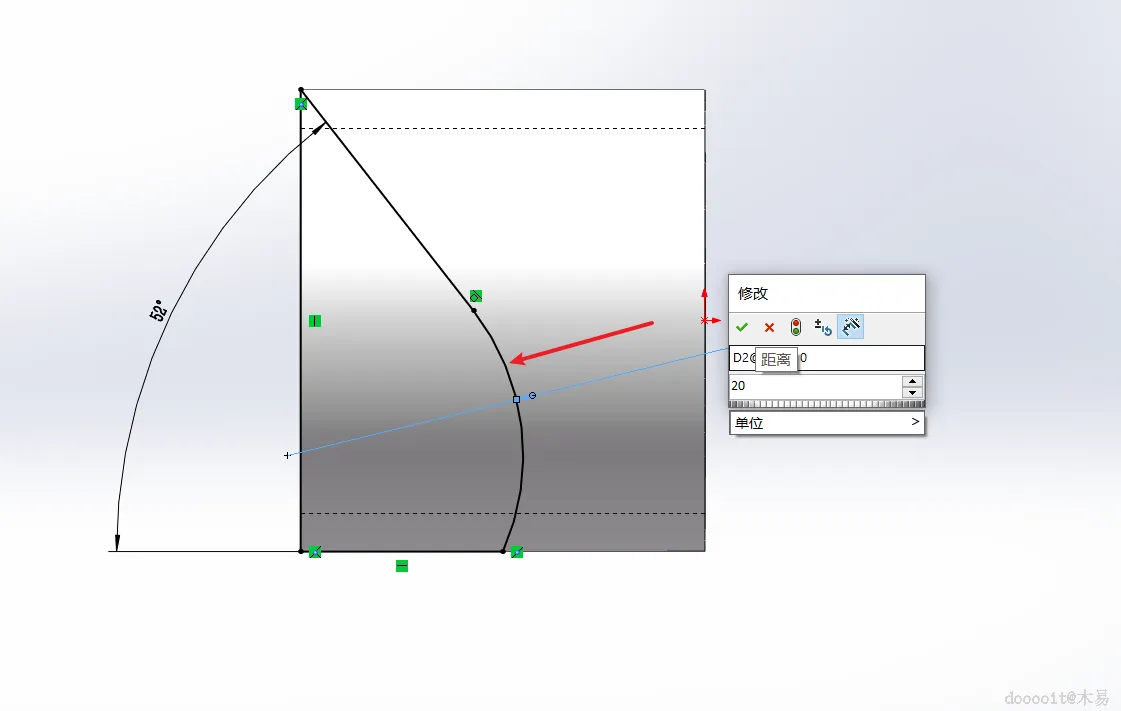

对新绘制的图形进行精确的尺寸标注。使用智能尺寸功能分别测量并标注顶部和底部线之间的夹角（52度），圆弧长度（20毫米），以及端点至边线的距离（7.6毫米）。这些参数对于保证目镜外形的准确性至关重要。

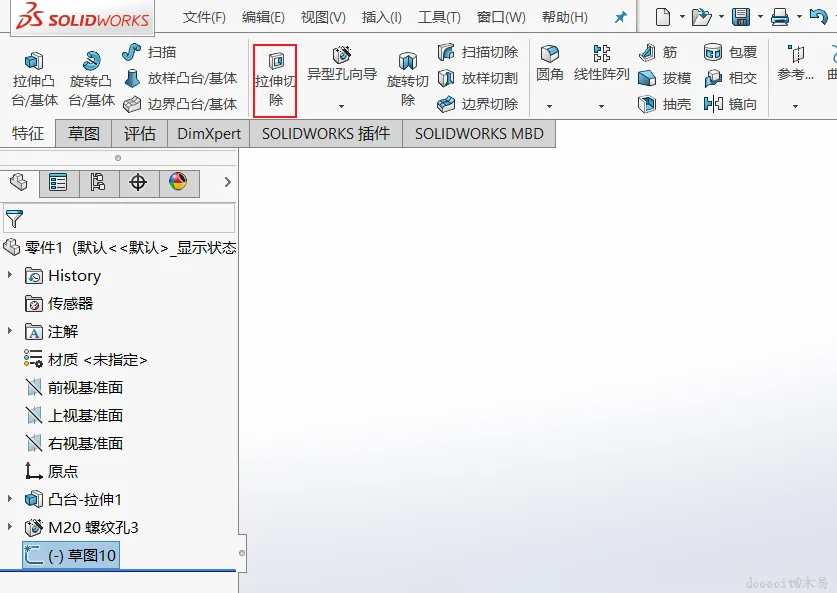

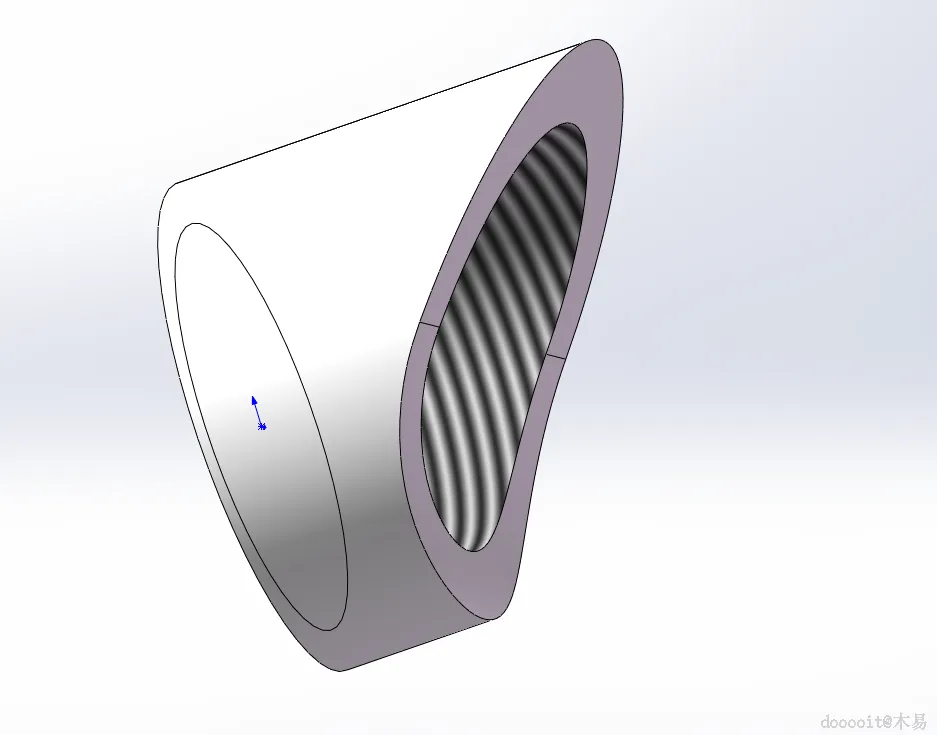

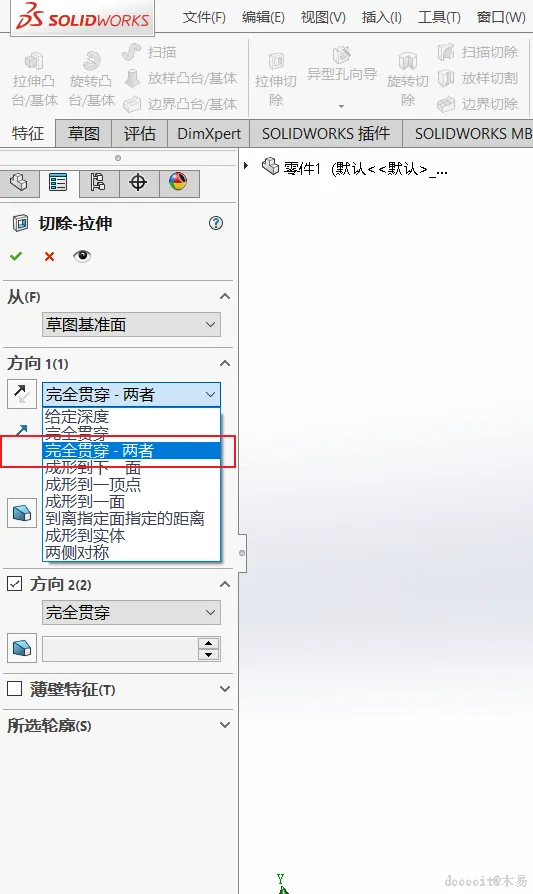

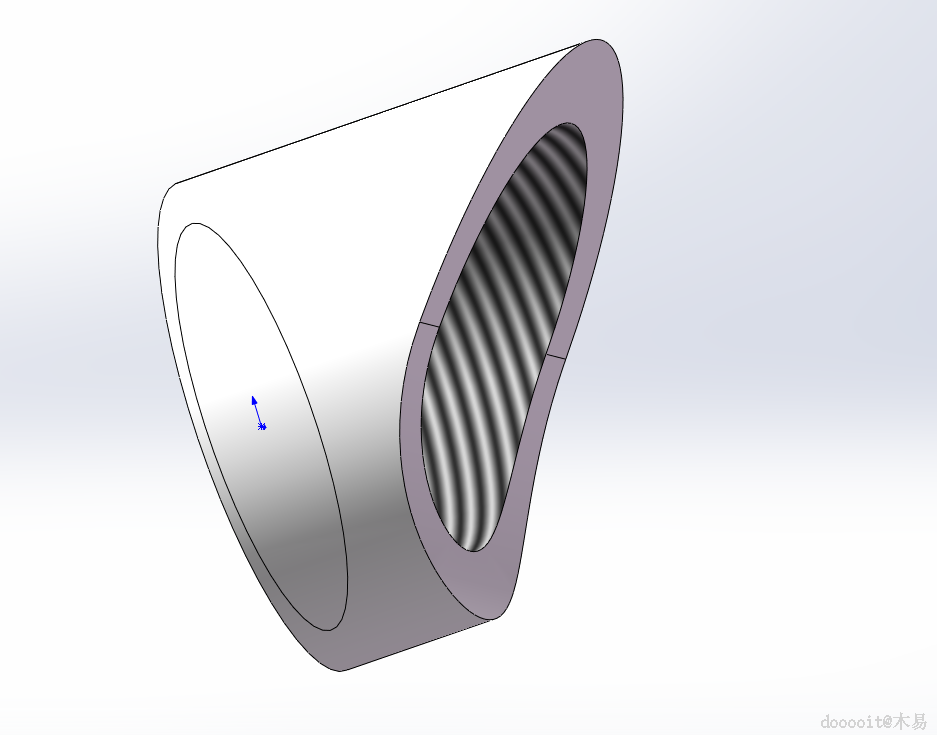

选中之前绘制的封闭图形，选择“拉伸切除”命令，并设置方向为“完全贯穿-两者”。此步骤将根据您的设计要求去除多余材料，塑造目镜的最终形态。
