Rav Vast LED 鼓灯

对于此项目，您需要对 Gemma 微控制器进行编程。我们将使用 Arduino IDE 执行此作，因此请继续在此处下载它：https://www.arduino.cc/en/main/software

下载后，我们将需要添加对 Gemma 板的支持。Adafruit 在这里有一个很好的指南：https://learn.adafruit.com/add-boards-arduino-v164/setup

最后，您需要安装 Adafruit_NeoPixel 库。指南在这里：https://learn.adafruit.com/adafruit-neopixel-uberguide/arduino-library-installation

如果您使用的是 Windows，您可能还需要为程序员安装驱动程序：https://learn.adafruit.com/usbtinyisp/drivers

使用 micro USB 数据线将 Gemma 插入计算机。

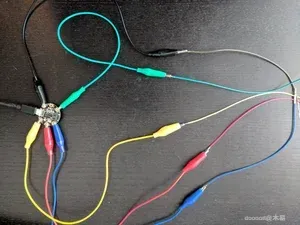

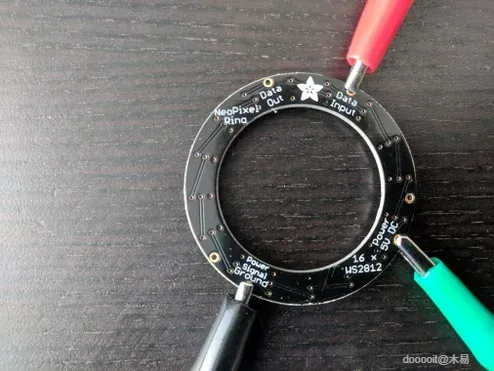

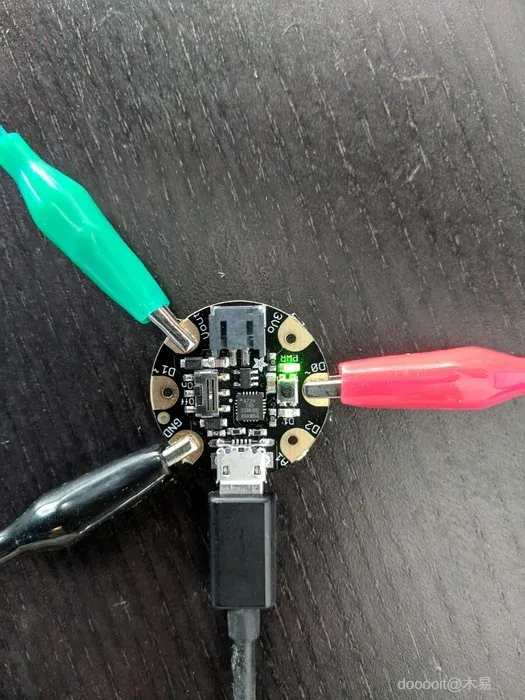

将鳄鱼夹连接到 Gemma 和 Neopixel 环。我们需要以下连接：

1. Vout -> [环] 功率 5V DC
2. GND -> [振铃] 信号接地
3. D0 -> [振铃] 数据输入

现在我们需要对你的 Gemma 进行编程。打开 Arduino IDE。首先，我们需要配置 Arduino IDE 以使用正确的设置。

1. 转到菜单“Tools -> Board”并确保选中“Adafruit Gemma”。
2. 转到菜单“Tools -> Programmer”并确保选中“USBtinyISP”。

现在下载此文件并在 Arduino IDE 中打开它（或将其复制/粘贴到您的草图中）：https://raw.githubusercontent.com/stevearc/ravlight/master/ravlight.ino

电源灯旁边的 Gemma 上有一个按钮。当您按下它时，它进入“编程模式”，橙色灯将开始闪烁。要上传您的代码，请按下按钮，当橙色指示灯闪烁时，转到 Arduino IDE 中的“Sketch -> Upload” （Ctrl+U）。

上传代码后，LED 环应亮起，颜色应环绕！如果没有，请检查与鳄鱼夹的连接。有时他们可能会很挑剔。

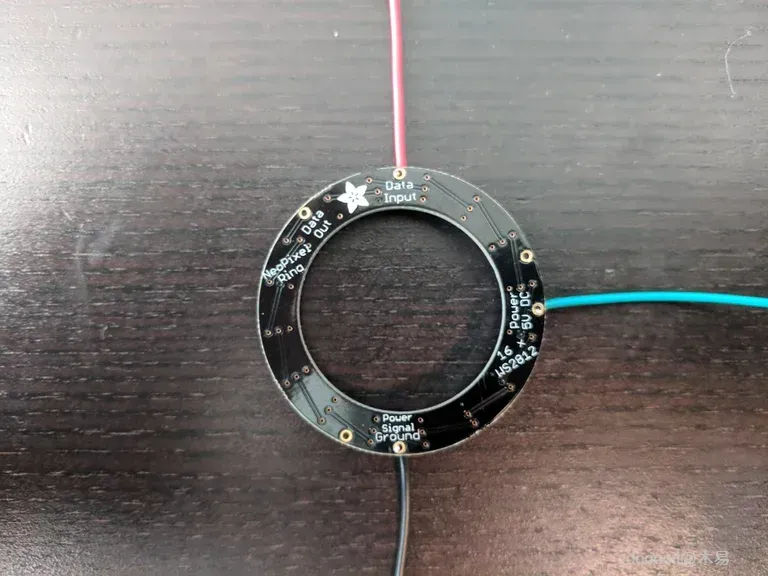

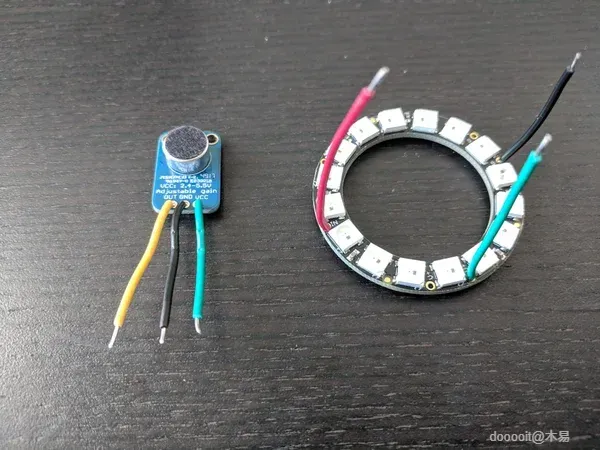

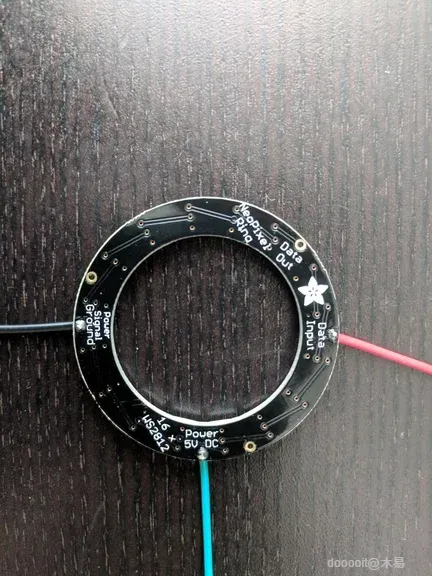

现在您已经确认 LED 环正常工作，请将电线焊接到环上以代替鳄鱼夹。确保你的电线比你认为需要的要多，这样你以后就可以把它修剪成合适的尺寸。

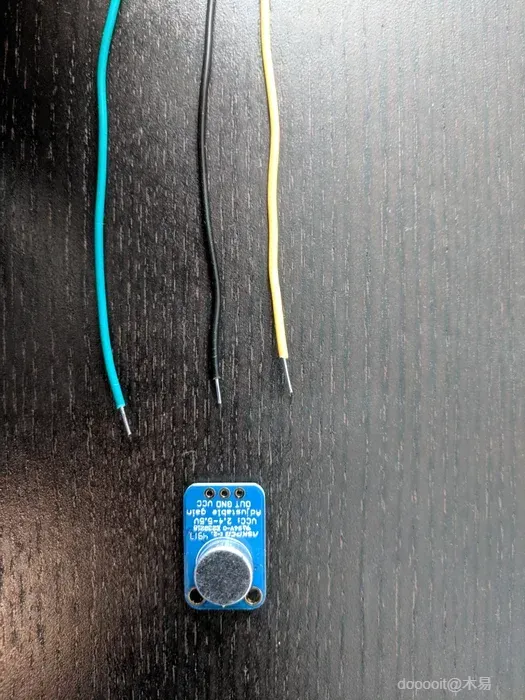

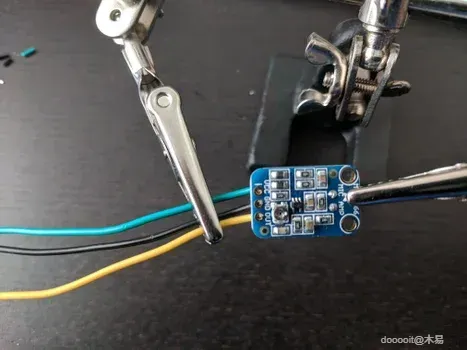

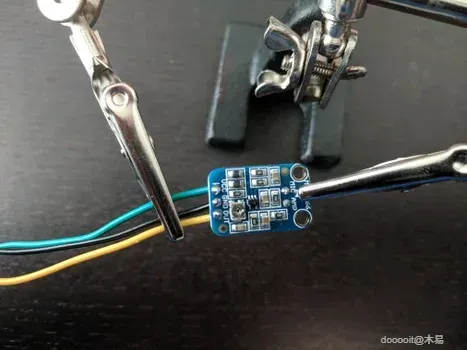

现在我们需要连接麦克风。我发现鳄鱼夹太大，无法获得良好的连接，所以我直接跳到焊接。同样，确保在电线上留出一点额外的长度，以便以后可以将它们修剪成合适的尺寸。

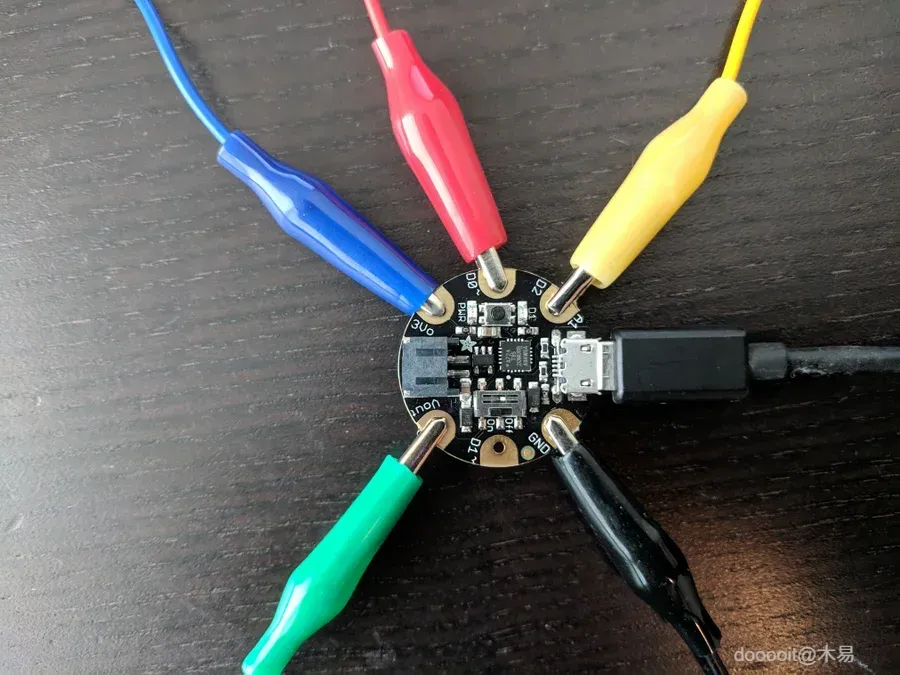

将另外两个鳄鱼夹连接到 Gemma：一个在 A1（模拟输入）焊盘上，一个在 3V（3 伏输出）焊盘上。

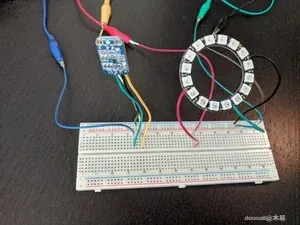

将所有鳄鱼夹连接到跨接电缆，然后将这些跨接电缆插入试验板。现在将您的 LED 环和麦克风插入面包板。如果您想了解有关面包板工作原理的更多信息，我建议您浏览 https://www.instructables.com/id/Breadboards-for-...

为此，您唯一需要了解的概念是：

1. 面包板两侧的两列孔垂直连接
2. 朝向面包板中心的一排孔是水平连接的

您需要以下连接：

1. [gemma]Vout -> [环] 功率 5V DC
2. [gemma]GND -> [振铃] 信号接地
3. [gemma]D0 -> [振铃] 数据输入
4. [gemma] 3Vo -> [麦克风] VCC
5. [gemma]GND -> [麦克风] GND
6. [gemma]A1 -> [麦克风] 输出

显示的布线非常混乱，但我们只是使用它来测试电路。

将所有内容连接在一起后，尝试在代码中更改模式：

重新编程 Gemma（通过按下板上的按钮并在 Arduino IDE 中按 Ctrl+U）。您现在应该看到灯光对声音的反应！

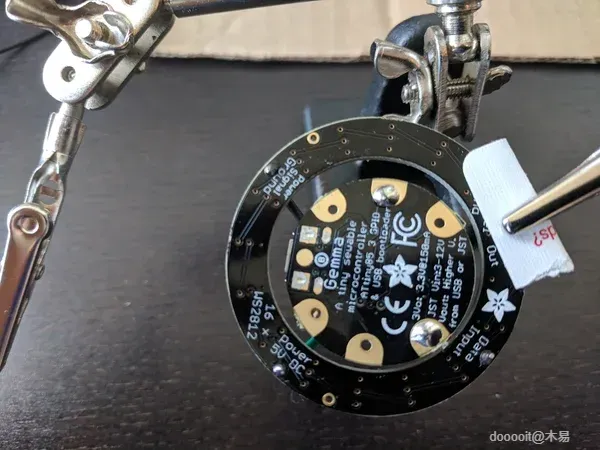

修剪 LED 环和麦克风的电线。将 Gemma 放在环的中心，然后将电线弯曲到适当的位置。请记住，您需要：

1. [Gemma ]Vout -> [环] 功率 5V DC
2. [Gemma ]GND -> [振铃] 信号接地
3. [Gemma ]D0 -> [振铃] 数据输入

一旦电线的长度合适并正确定位，请继续下一步。

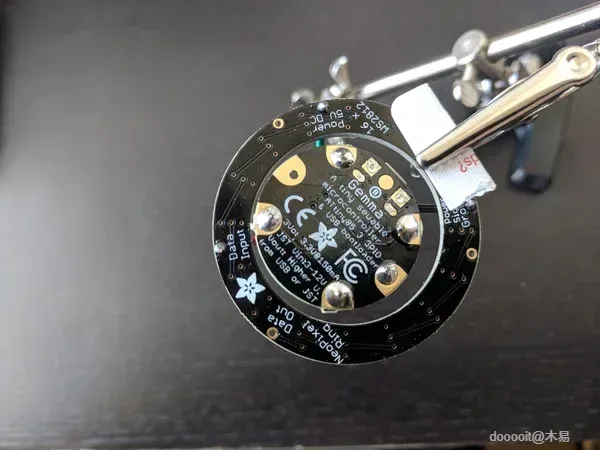

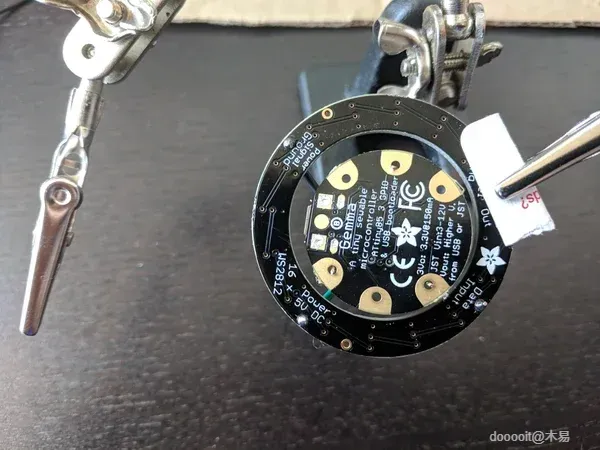

对于此步骤，我们只想焊接 D0 和 Vout 焊盘。请记住，环和麦克风共享 GND 焊盘，因此我们必须等到麦克风就位后才能焊接它。通过先焊接其他两个，有助于在连接麦克风时将环固定到位。

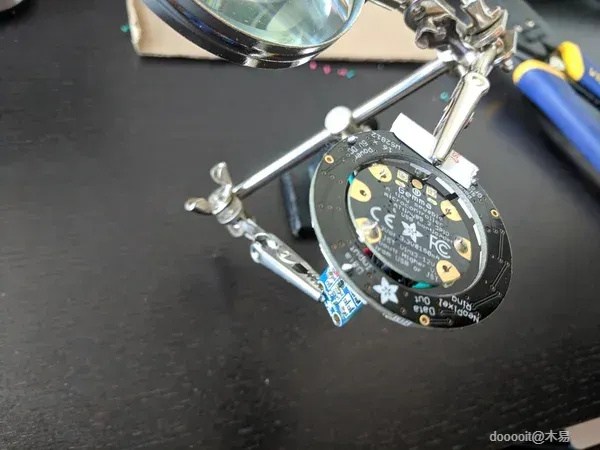

将麦克风放在板的顶部并焊接所有连接。请记住，我们想要连接：

1. [Gemma] 3Vo -> [麦克风] VCC
2. [Gemma]GND -> [麦克风] GND
3. [Gemma]A1 -> [麦克风] 输出

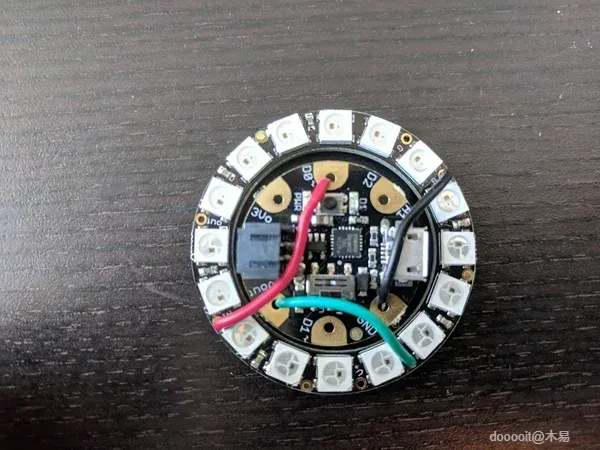

你可以看出，即使我在焊接方面很垃圾，也很容易最终得到一些功能性的东西。Gemma 非常宽容。

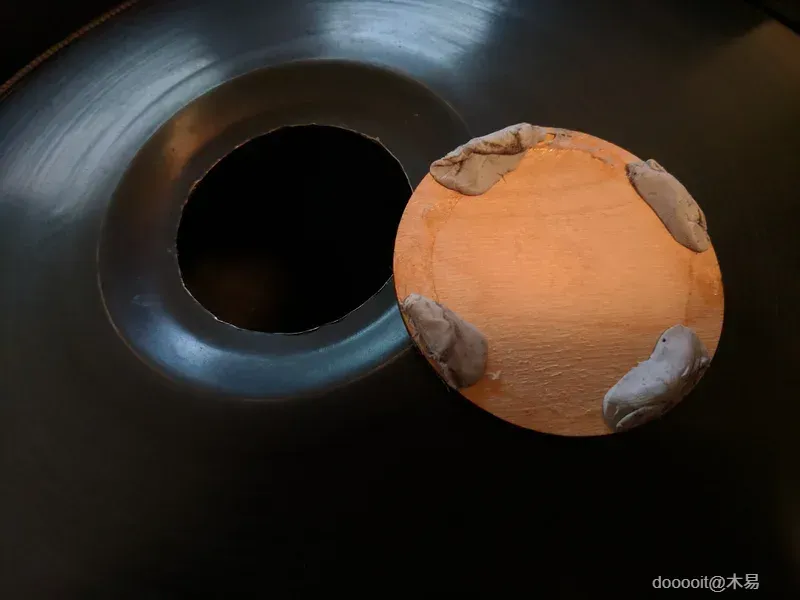

从 Rav 上取下木帽，并在边缘涂抹一些 Blu Tack。

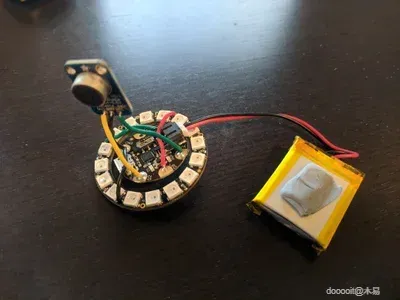

在电池的顶部和底部涂抹一块 Blu Tack，然后将电池粘在 Gemma 的底部。

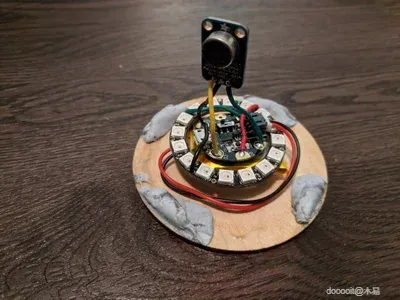

将整个组件粘在木帽上并插入您的 Rav。大功告成！

Gemma 有一个非常方便的开/关开关。我通常一直将设备放在我的 Rav 中;Blu Tack 防止它在内部敲来敲去。当您想启用灯时，只需取下盖子并拨动开关即可！

请记住，您可以随时更改 MODE 并重新编程 Gemma。如果您环顾文件，还可以配置一些其他值（例如，控制颜色变化的速度或使灯光频闪）。
