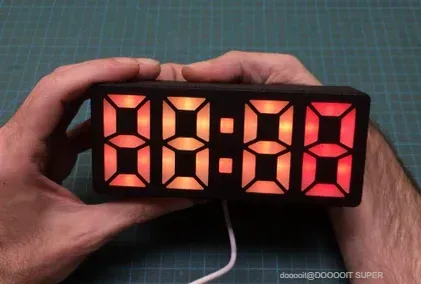

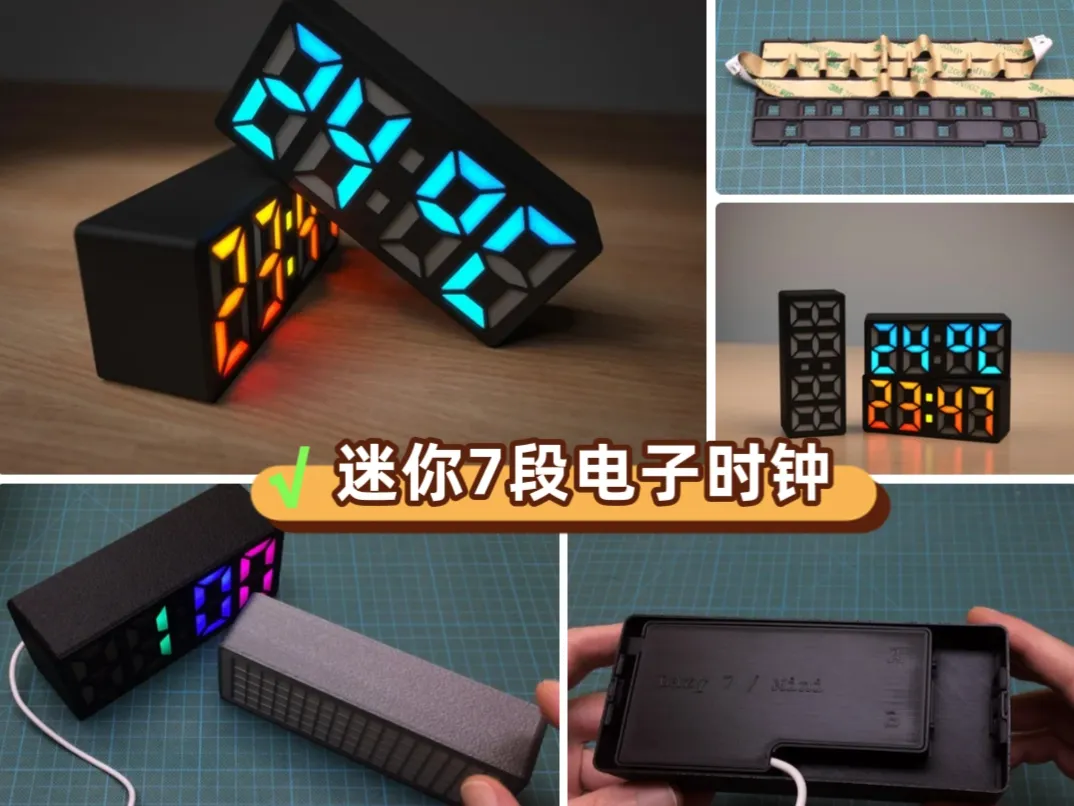

迷你7段电子时钟

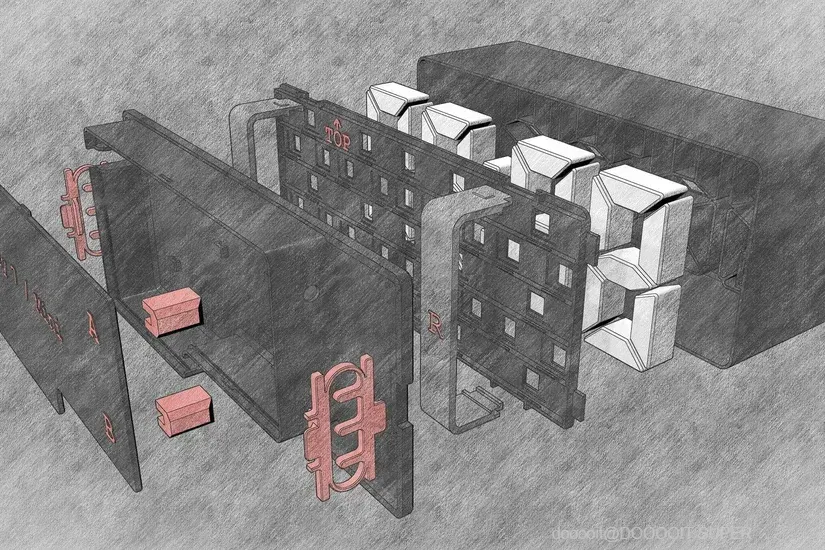

以下是各部件组装的概述。真正有趣的部分是 LED_Frame，稍后会详细介绍。

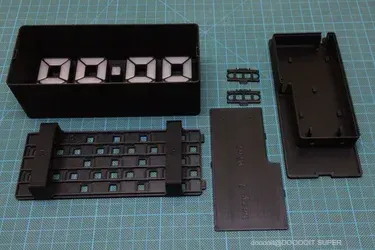

图片显示以下部分/步骤：

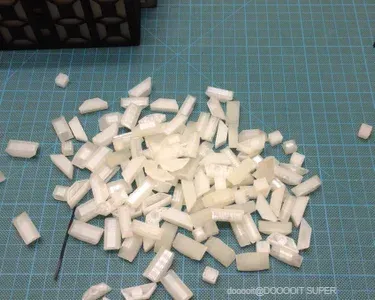

外壳、安装的扩散器、LED_Frame + Clips_LR、电子产品外壳、按钮和外壳夹、电子产品盖

该外壳可适合各种组合（微控制器/rtc/任何东西），底部的小标签允许使用电缆扎带将所有东西固定到位。

这是本 Instructable 的重点部分，LED 灯带的方向/布线。除此之外，它与我的大多数其他设计相同，因此我不会详细介绍布线等细节。

我看过的不同型号的灯带，电阻的位置几乎完全相同。即使你的灯带上的位置不同，LED灯应该仍然可以推入——只是要小心，不要意外碰掉电阻或LED。

弯曲 LED 灯带时要小心。虽然这种方法效果很好，但 LED 灯绝对不适合太急的弯曲，尤其是如果太靠近焊盘——它们可能会断裂，从而导致后续问题。避免直接在 LED 灯带的拐角处弯曲，尽量保持约 1 毫米的距离。

所有 LED 灯带都是 50 厘米长的，焊接在一起。因此，在本设计中，您会遇到两个 LED 灯带焊接在一起的位置——根据位置不同，可能需要或多或少地进行一些调整。最糟糕的情况是，您可能需要将灯带偏移 1-2 个 LED，或者断开/重新焊接有问题的接头。

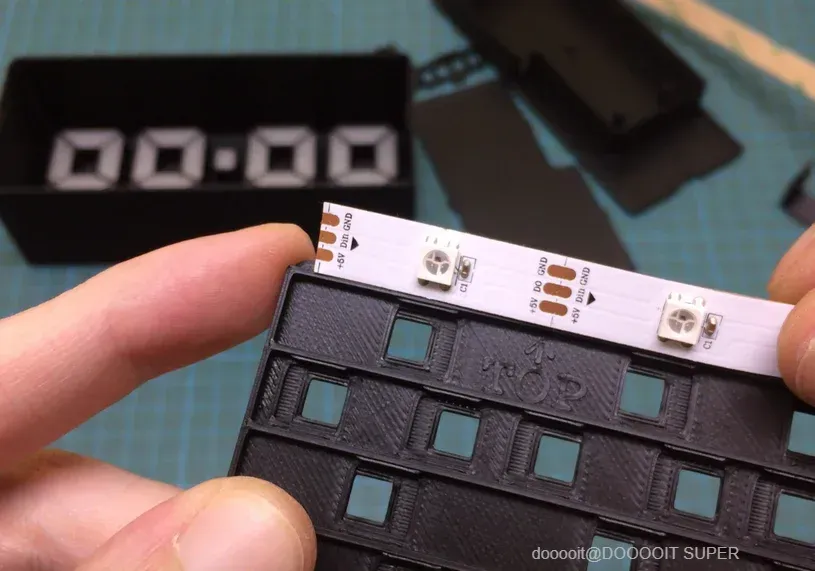

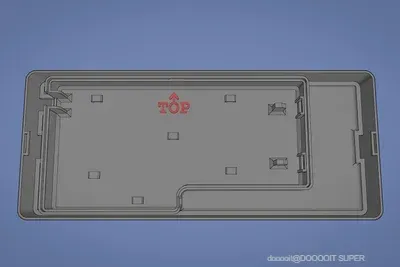

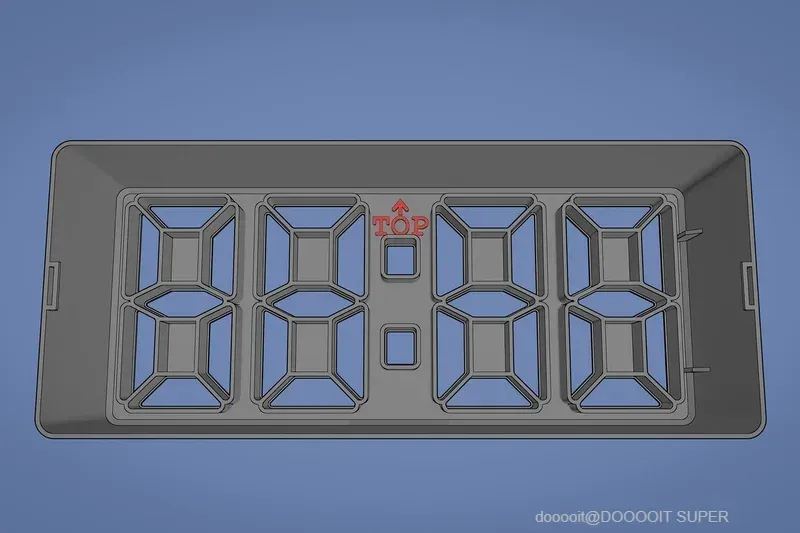

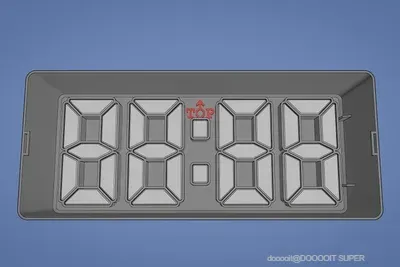

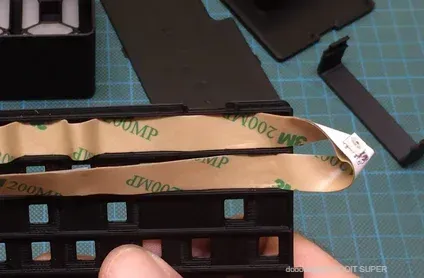

首先将 LED_Frame 放在您面前，确保“TOP”标记朝上。我们将从左上角开始。

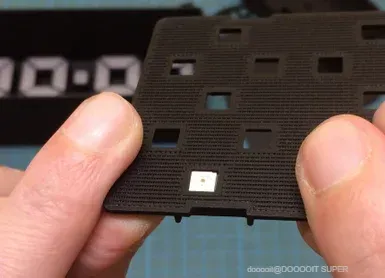

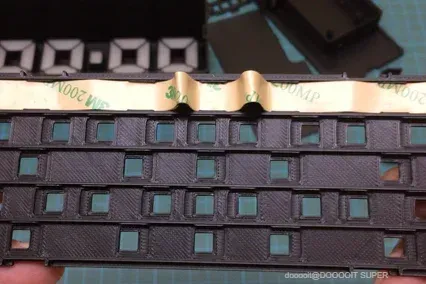

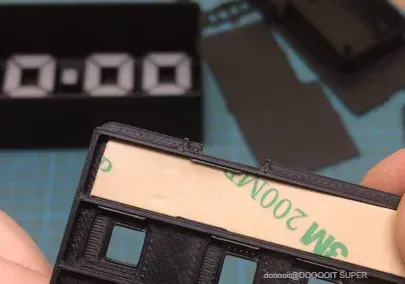

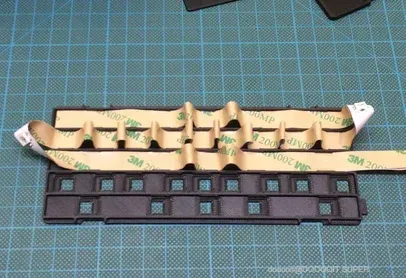

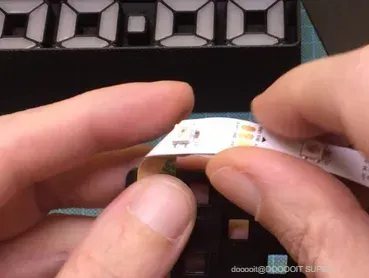

将 LED 灯带滑入其中一个卡舌下方，并将 LED 与孔对齐。然后推入 LED 灯带，使其位于两侧卡舌下方，从而“卡住”LED。继续安装下一个 LED。由于 LED 之间的距离不同，您需要相应地弯曲灯带。

在每一行的末尾，我们将浪费一个 LED 以节省一些焊接。

（这里弯曲的方式确实让我想起了电脑机箱内 IDE/SCSI 带状电缆的“旧时代”……那时获得适当的气流可能是一个真正的挑战^^）

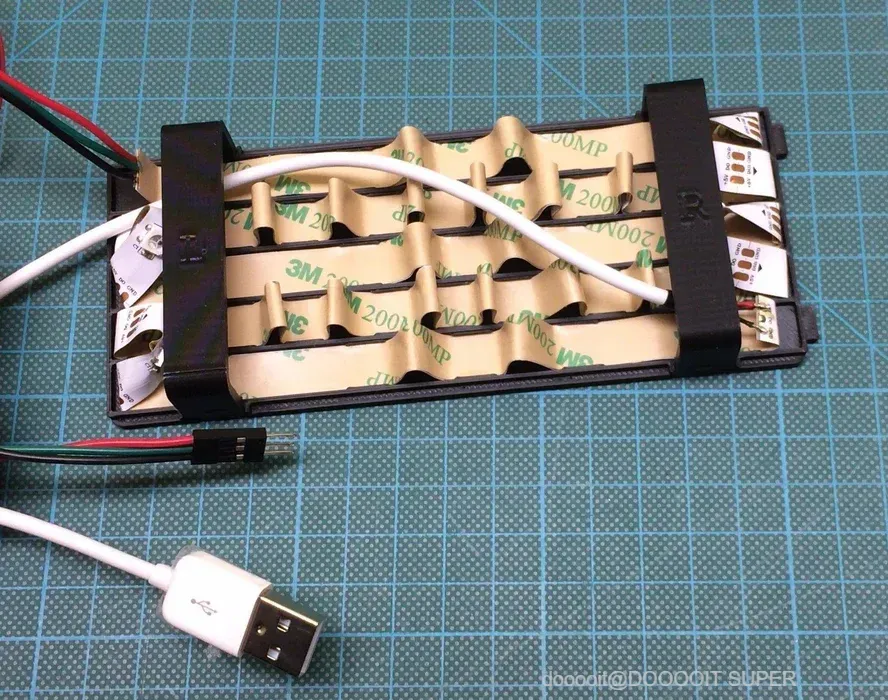

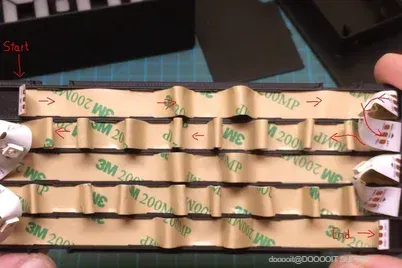

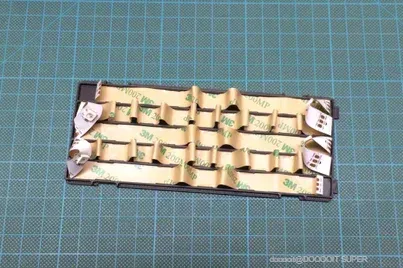

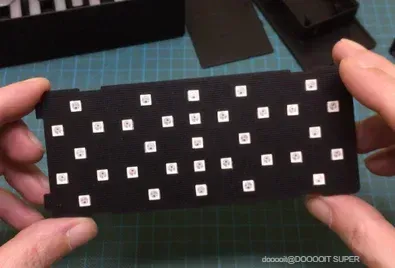

插入所有 LED 后，您应该会得到类似最后几张图片所示的效果。LED 灯带从左上角的 DATA IN 开始，到右下角结束，总共 37 个 LED。

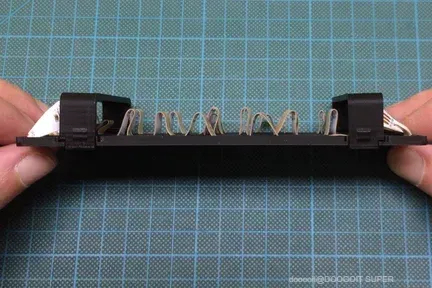

小心地弯曲废弃的 LED，使它们不会超出框架边界。

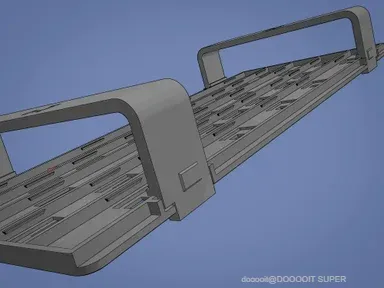

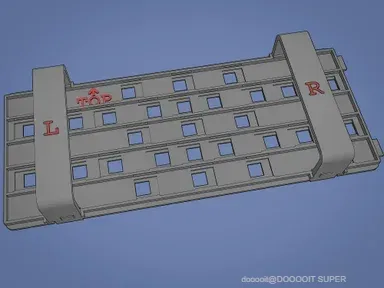

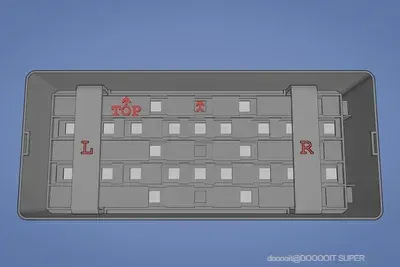

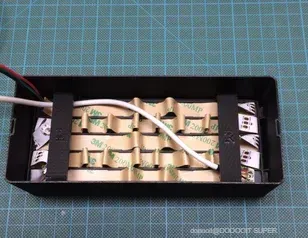

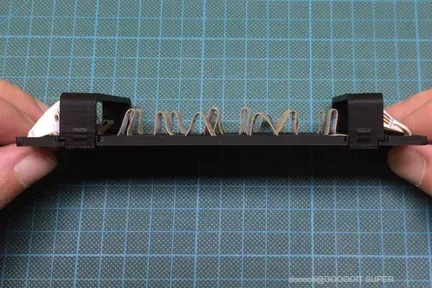

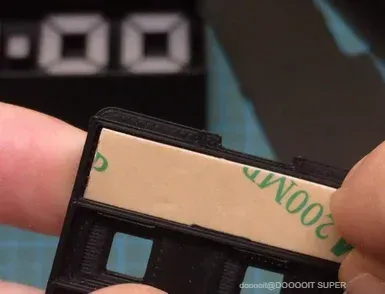

现在是时候添加 Clips_LR 部件了，如图所示。确保条带的任何部分都不超过夹子的高度！

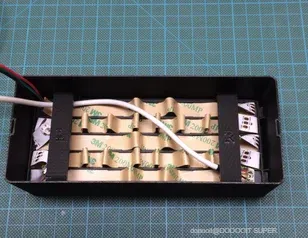

这里没什么可做的。像我的其他设计一样，有三根电线连接到LED灯带的起始端，稍后微控制器会连接到这里。此外，LED灯带末端焊接了一根USB线，用于为所有部件供电。连接好这些电线后，仔细检查电线不会干扰固定在灯夹上的电子外壳，然后将LED_Frame放入外壳内，并将电线布线到左上角。

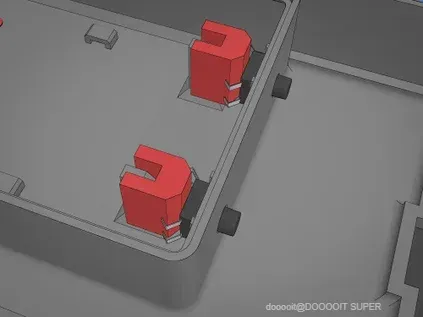

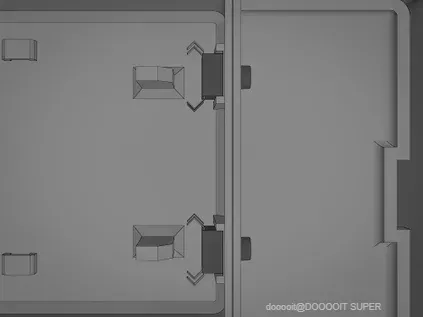

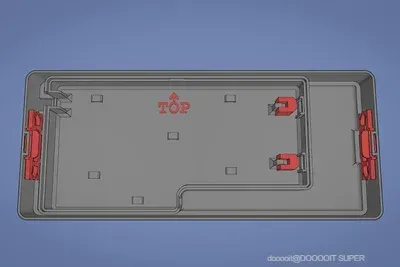

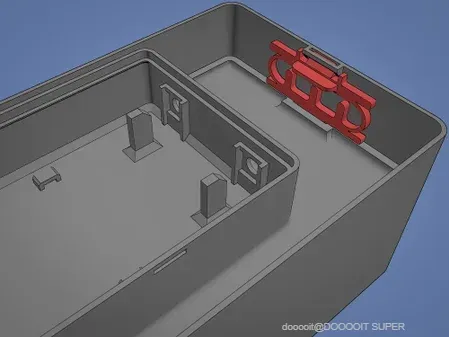

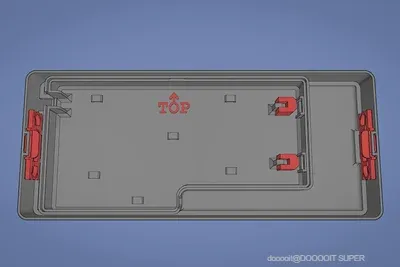

现在将电子外壳放置在 LED_Frame/Clips_LR 顶部，并安装外壳卡扣以固定所有部件。将卡扣的下部卡舌放入电子外壳板的空腔内，将两侧向下推向外壳外壁。录制视频/渲染后，设计略有变化，以便于更轻松地移除卡扣，但图纸/渲染中的方向相同。

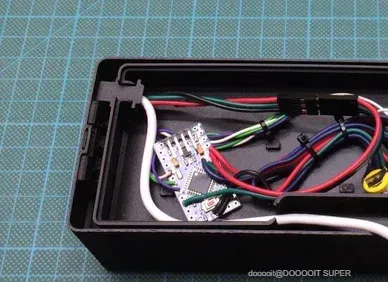

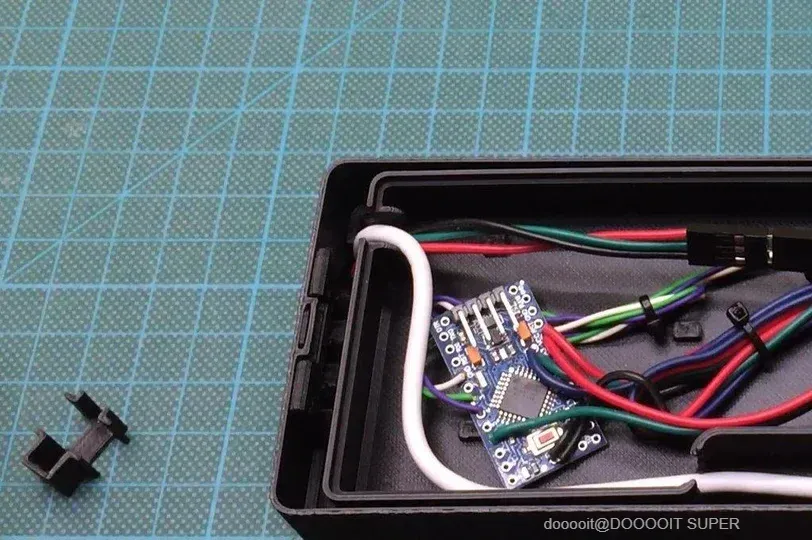

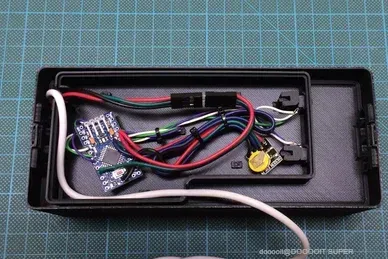

我使用三针接口的电线，因为我不打算保留这个时钟。图片中的 Arduino Pro Mini、按钮和 RTC 是一些设计上的剩余部分，我把它们放在那里只是为了测试各种平台和拍照——所以不要用它们作为接线工作的参考！

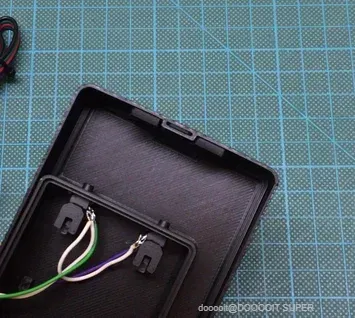

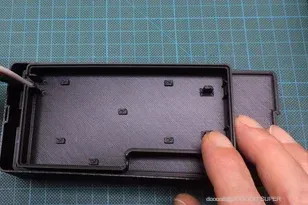

根据你选择的微控制器/RTC，你应该能够轻松地将它们安装到外壳中。有几个地方可以添加扎带，我强烈建议你添加一个用于固定电源线的扎带。图片的顺序不太对，小电缆盖是在所有操作完成后添加的，所以只有两张快速截图，而且并非所有图片都能看到。

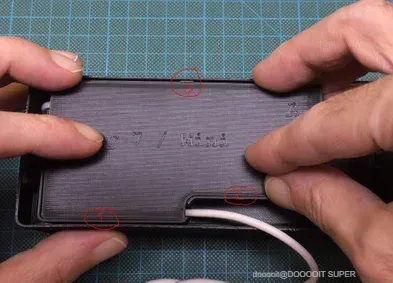

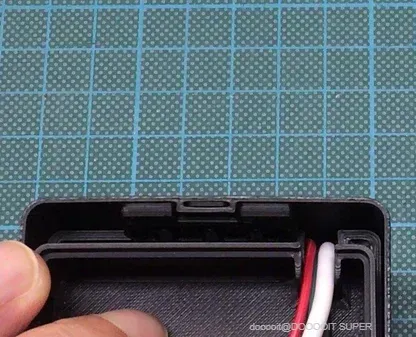

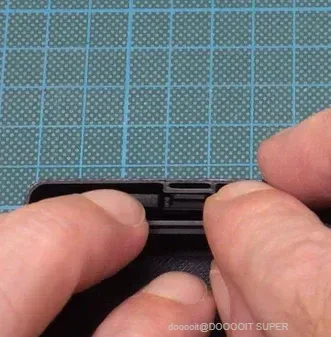

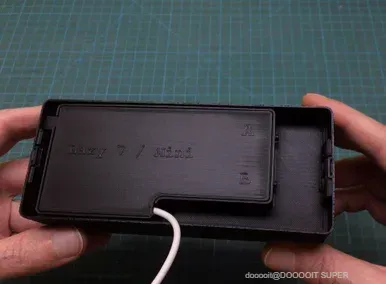

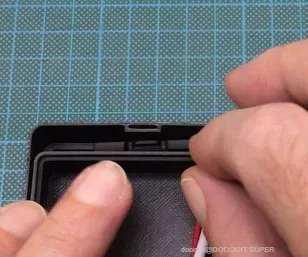

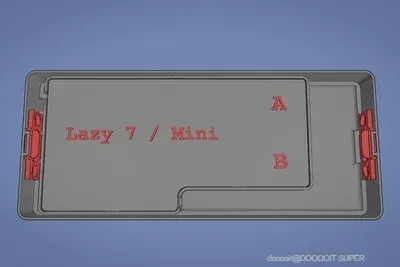

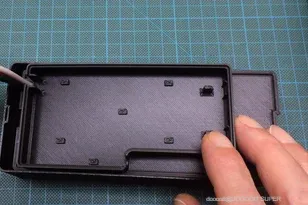

要盖上盖子，首先要将底部的两个卡扣滑入，然后向下推顶部的卡扣，并小心地将上盖稍微向外弯曲。拆卸盖子的操作与此相反，这时可以使用撬棒（或者吉他拨片）来打开设备。

按钮/Arduino Pro Mini/DS3231 仅用于说明目的，有关支持的功能和电子设备的详细信息可以在 CS7-Instructable 中找到。
