心形LED灯

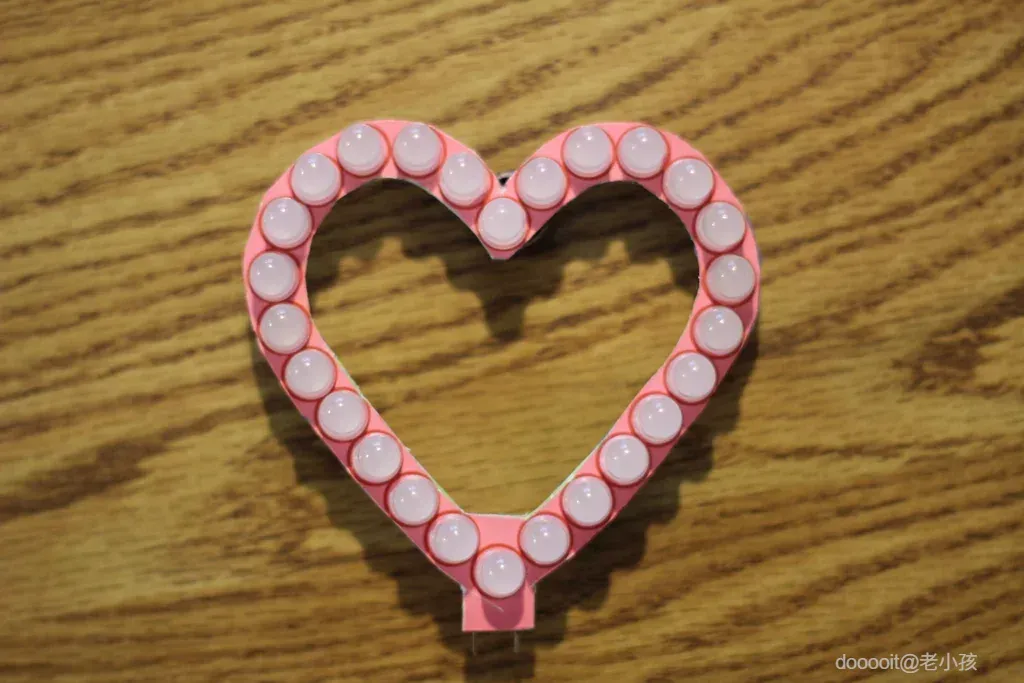

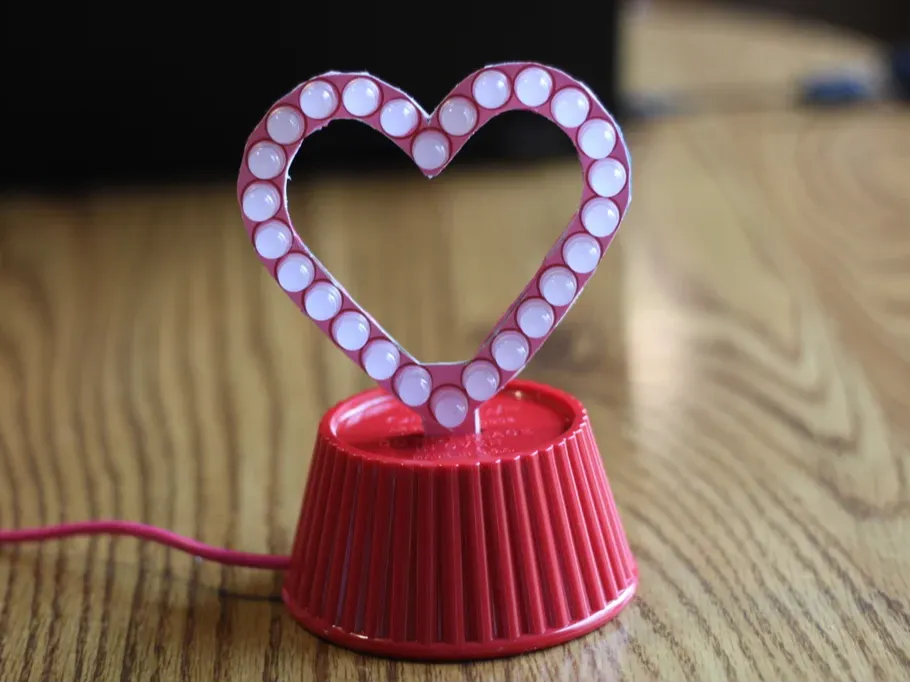

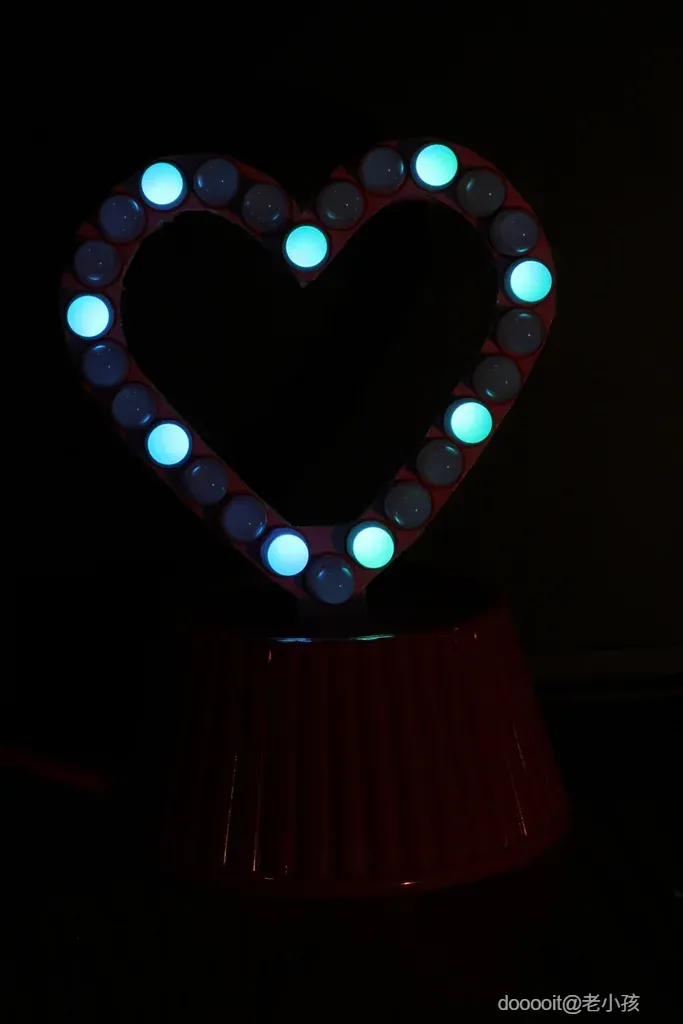

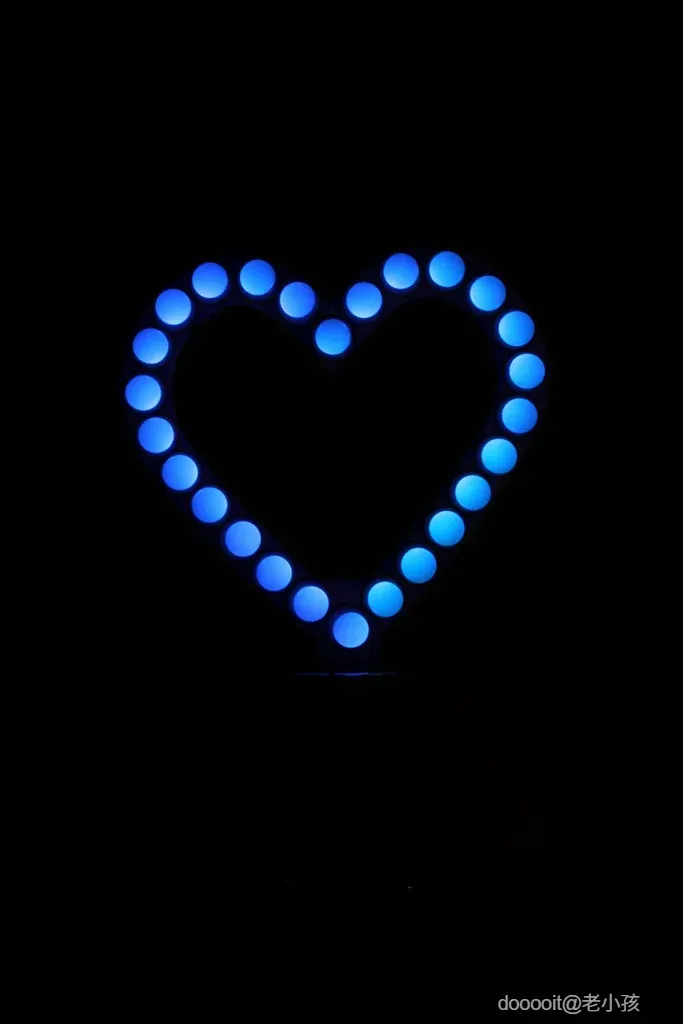

首先，看一下最终组装的第一张图片。最重要的是，请注意心形底部有一个大约1/2英寸宽的突出部分，可以插入底座。

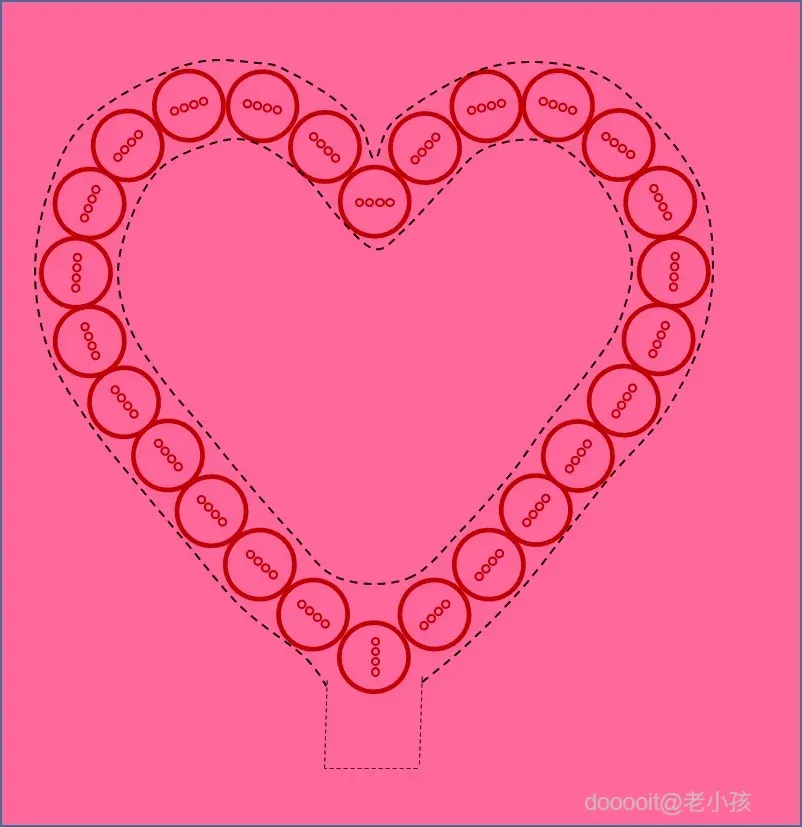

我使用 Microsoft PowerPoint 制作了一个可打印的心形模板（如上图）。同时还提供了切割指南版本。我首先从网上找到的一个 26 瓣扇形心形设计入手，然后稍微修改了形状，以便使用 8 毫米 LED 灯获得更好的外观。请注意，每个圆形 LED 灯都有四个小孔，稍后会钻孔。

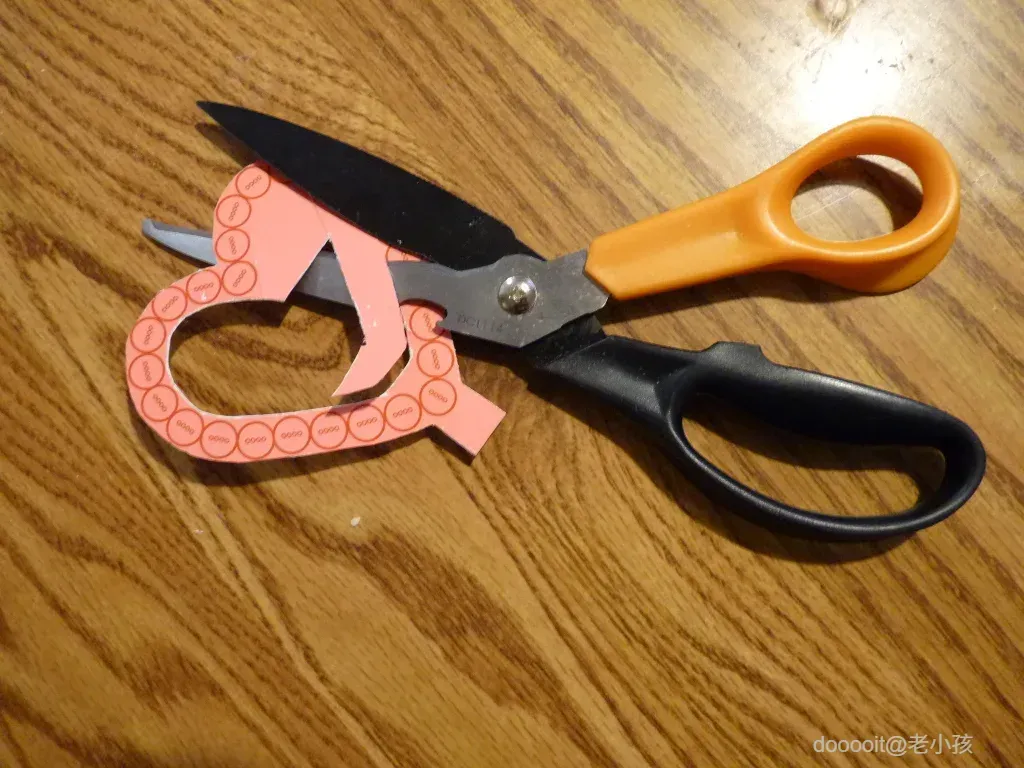

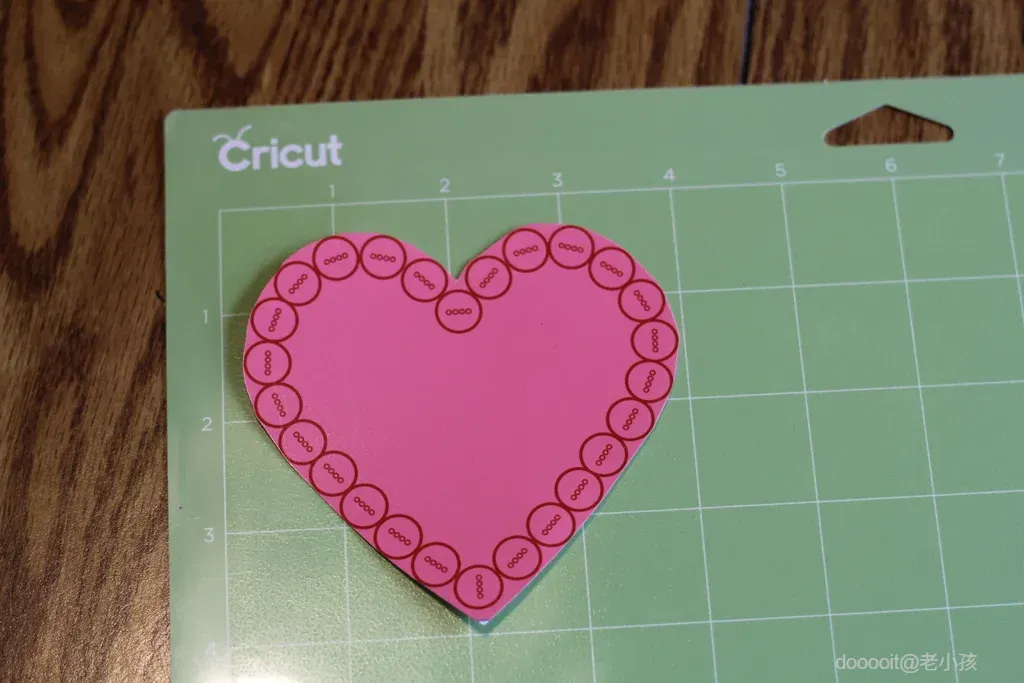

然后将心形图打印在相纸上，然后将其粘贴到 Cricut 粘性板上，如图所示。用剪刀小心地剪出心形。用 Xacto 美工刀在心形中间开孔，直到可以用剪刀为止。

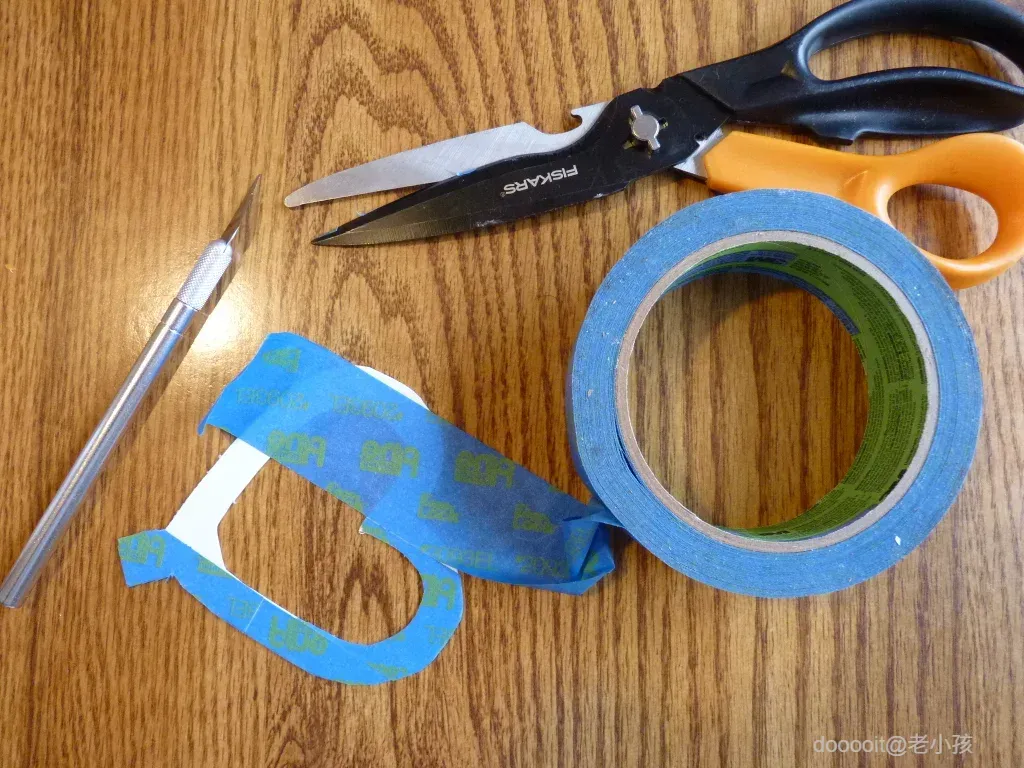

我在 Cricut 电路板背面贴了一层蓝色遮蔽胶带，以防止塑料垫在后续焊接步骤中熔化。最终成品是一个由 Cricut 垫子夹在相纸和蓝色遮蔽胶带之间的心形三明治。

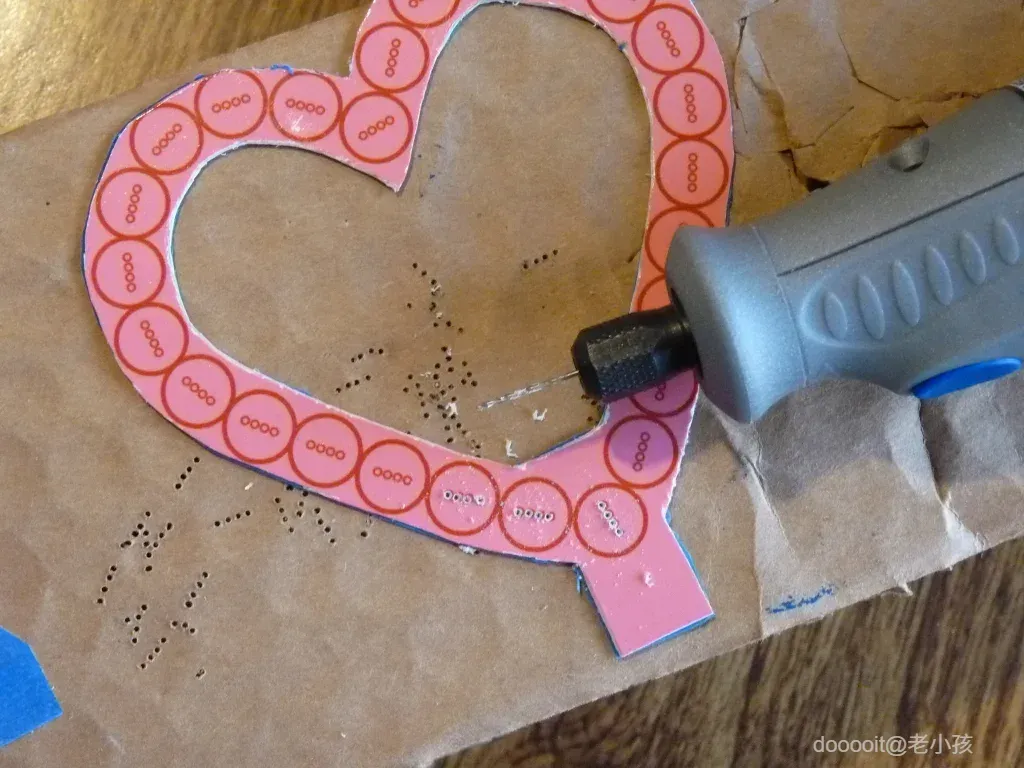

使用带有非常薄的 1/32 英寸钻头的 Dremel，为每个要插入心形的 LED 钻四个小孔。

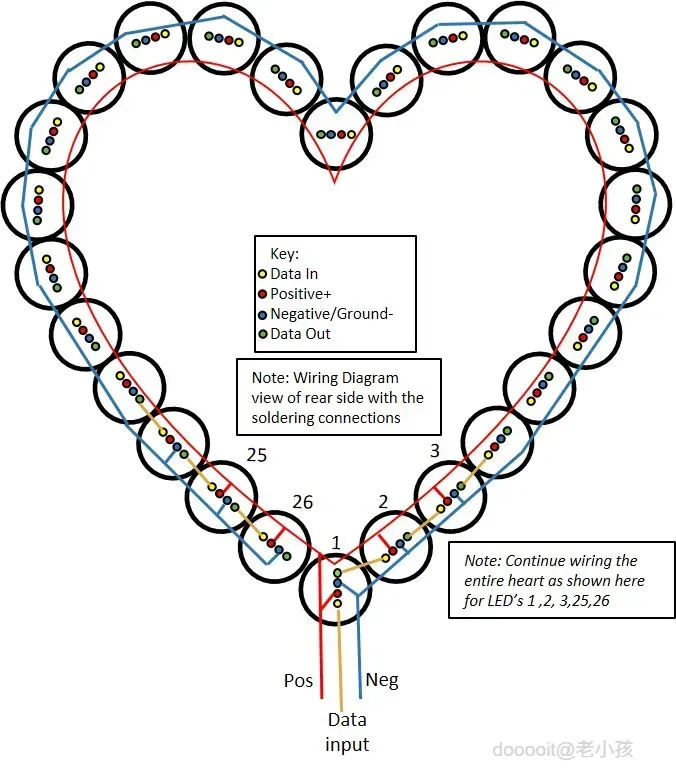

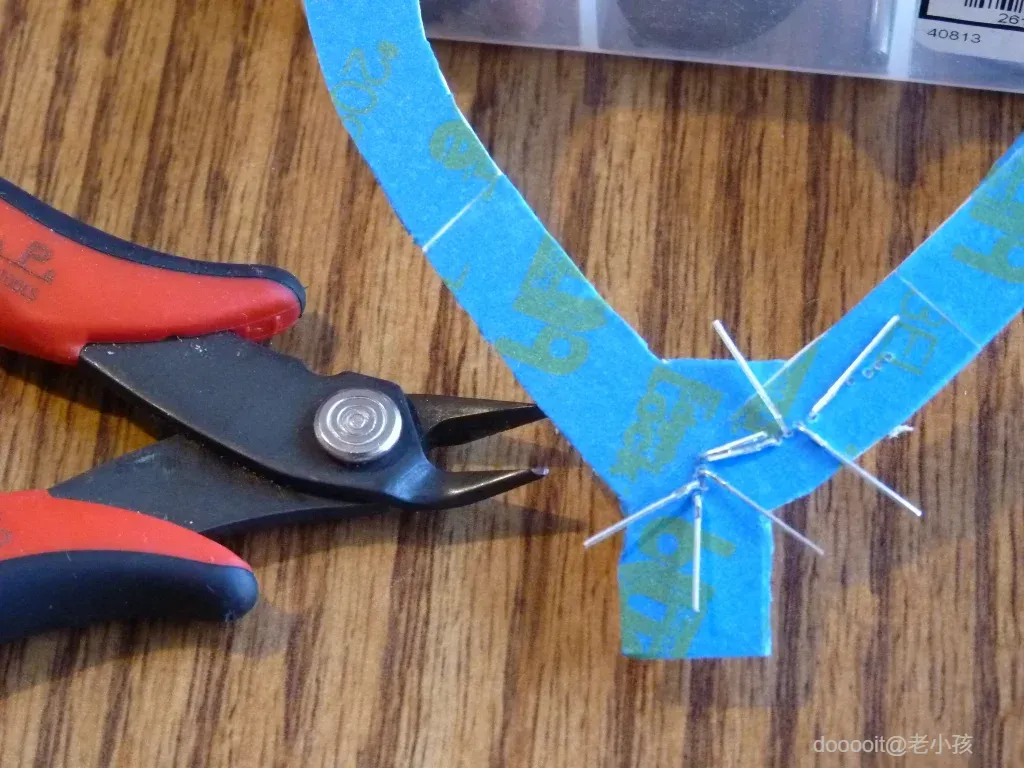

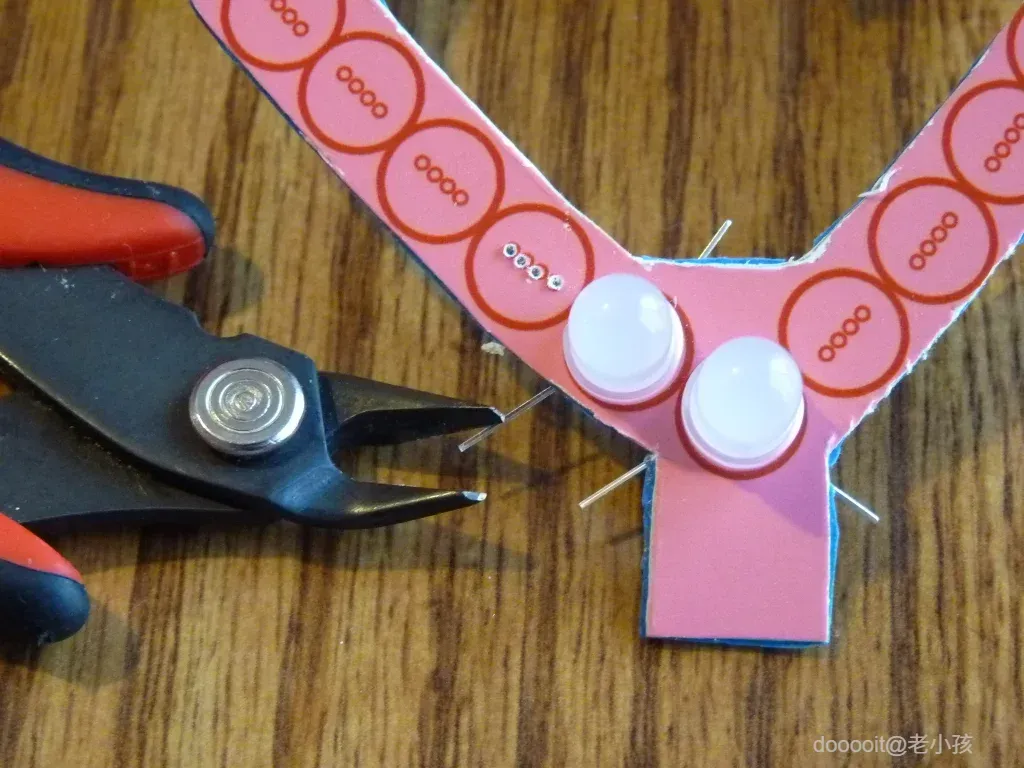

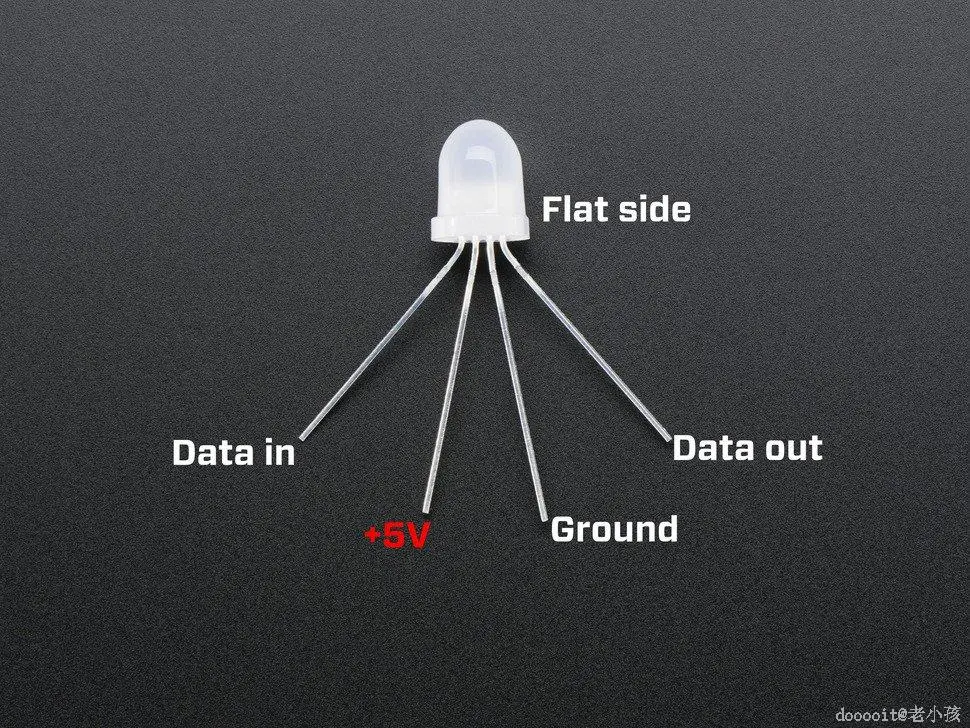

图中显示了接线图。LED 串联插入钻孔中，每个 LED 的数据输出线向前弯曲，朝向下一个 LED 的数据输入引脚，数据输入引脚向后弯曲，以接触前一个 LED 的数据输出引脚。每个 LED 的长负极线向右弯曲，以连接负极电源轨（稍后将插入），而正极 LED 的线则全部向左弯曲，以接触正极电源轨。

通常我会用纽扣电池预先测试每个LED。如果像简单的“投掷灯”一样充电，它们会亮起浅蓝色。

插入 26 个 LED 后，检查一下。所有 LED 的平面应指向同一方向（拐角处可能略有不同）。每个 LED 的第二根正极引线应朝左，第三根负极引线应朝右。检查所有线路间距是否合适（无短路）。

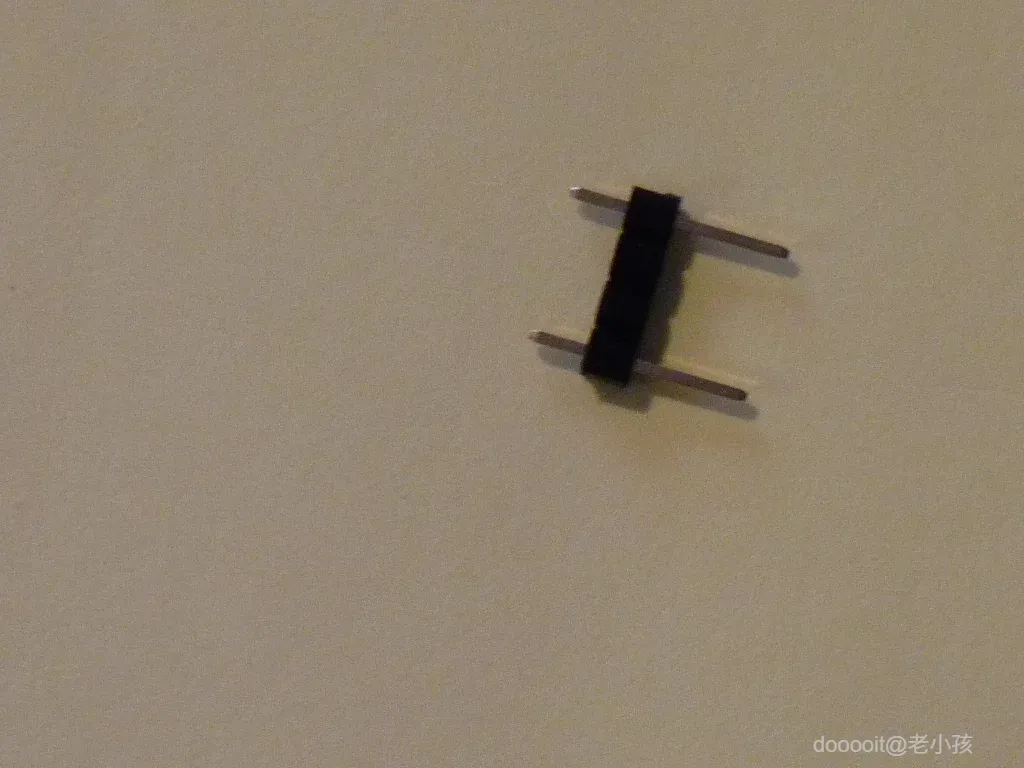

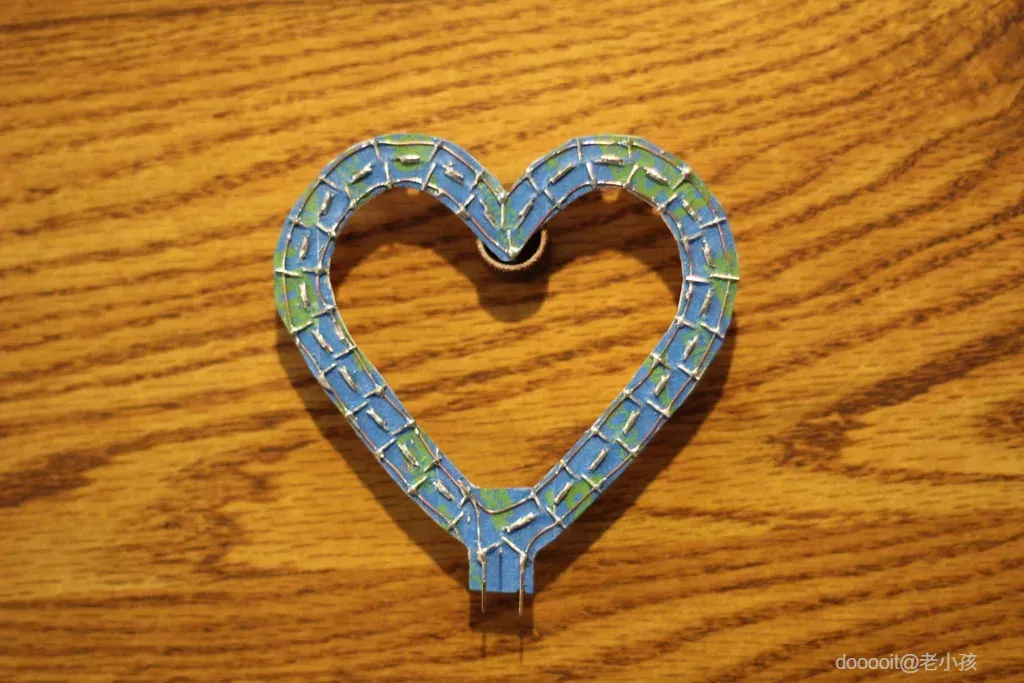

下一步是焊接所有连接点。我用 24 号铜线连接每个 LED 的正负极电源轨。在心形底座的插入片处，为了增加结构刚性，我焊接了两个排针，分别用于连接正极和负极电源轨。如图所示，两个排针的间距为 4 个原型板孔（如图所示，0.4 英寸）。

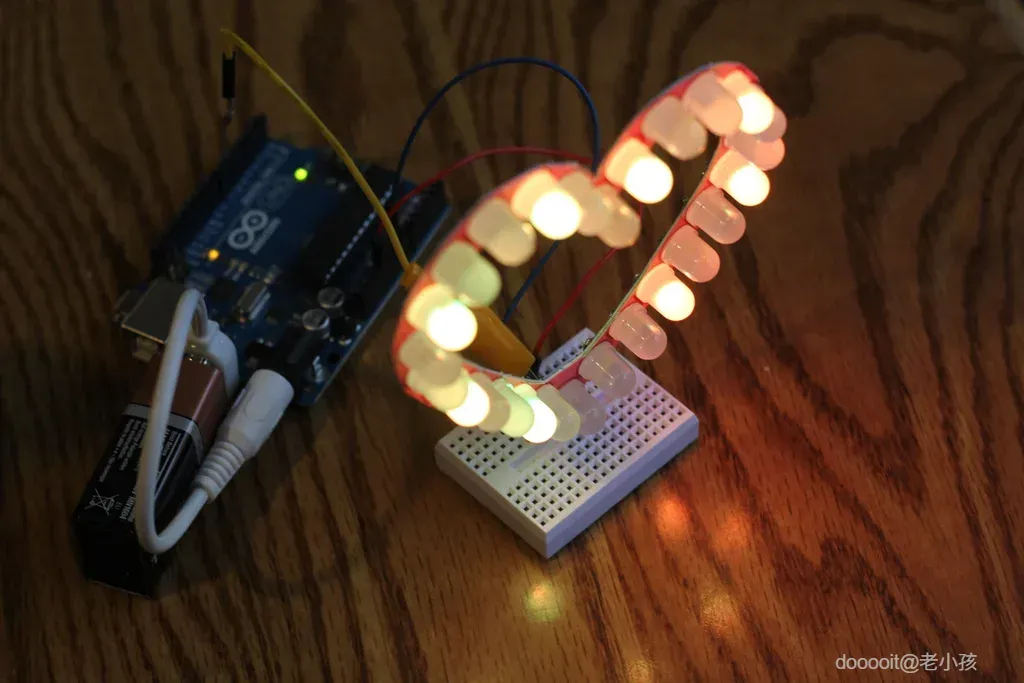

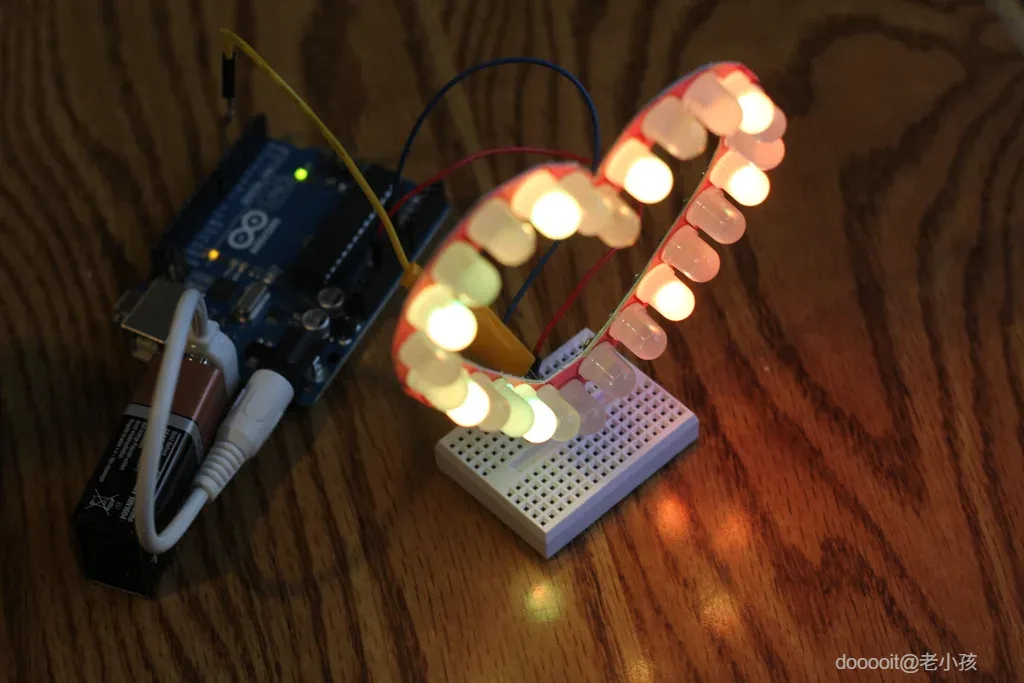

通常，接线后的第一步是用普通的 Arduino 测试组装操作。如您所见，设计好的“心形”现在可以直立在一块小面包板上了。我通常会调整 STRANDTEST 应用程序，所以这提供了一个测试焊接工作以及新提出的配色方案的机会。LilyTiny 开发板的重新编程略有挑战性，因此在将软件加载到 LilyTiny 开发板上之前，最好先在标准 Arduino 设置上验证所有设置是否正确。

在最终项目中，心形组件将使用沃尔玛塑料碗作为底座直立。

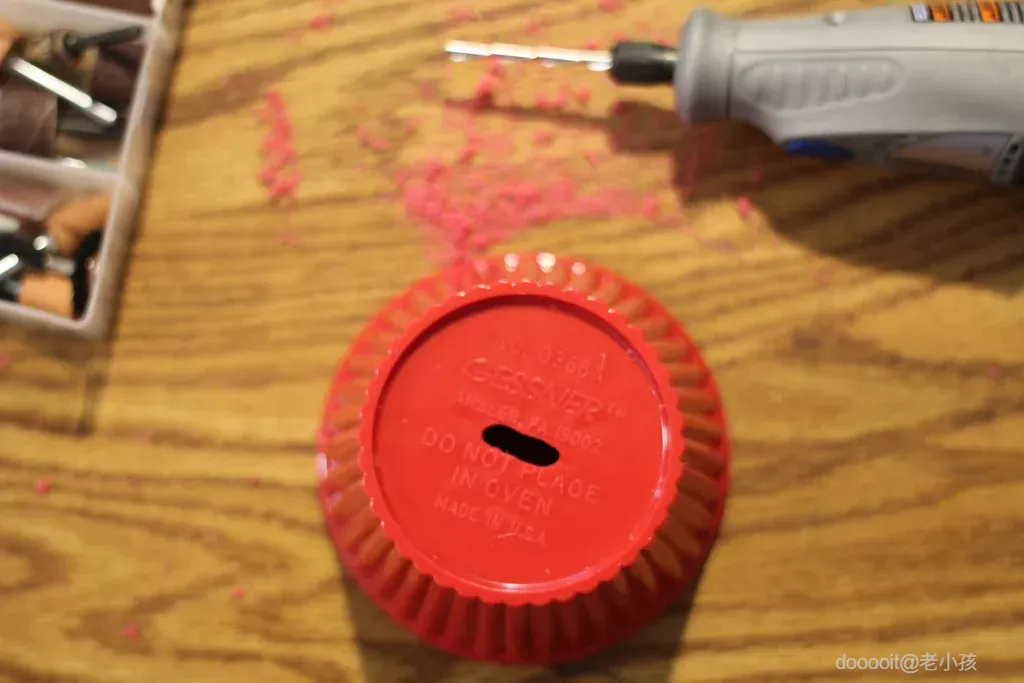

首先用Dremel电磨在塑料碗的中心钻一个1/8英寸的孔。然后换上1/8英寸的切割钻头，准备开槽。此外，还需要在碗的侧面钻一个1/8英寸的孔（略微加宽），以便USB电源线穿过。

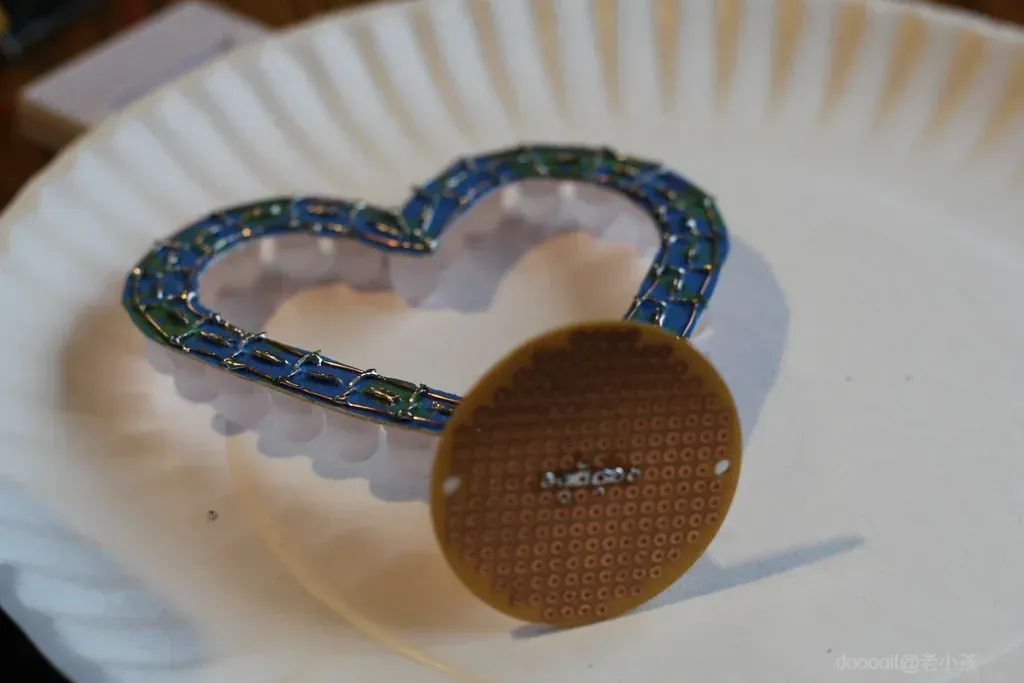

然后尝试将 Heart 组件测试安装到圆形 Radio Shack 原型板（或替代原型板）中。

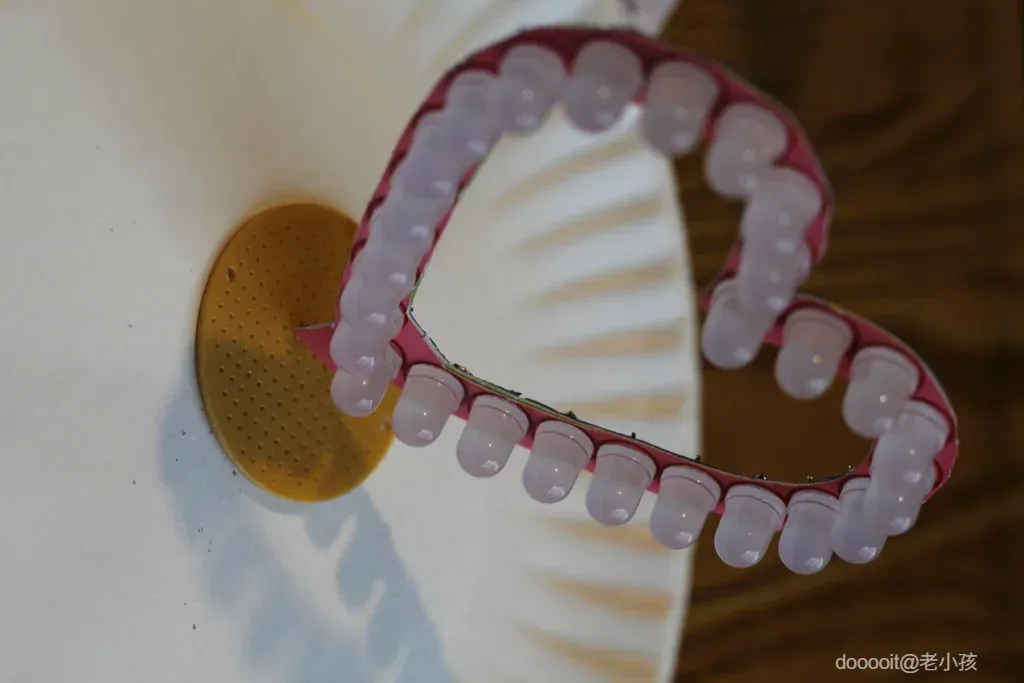

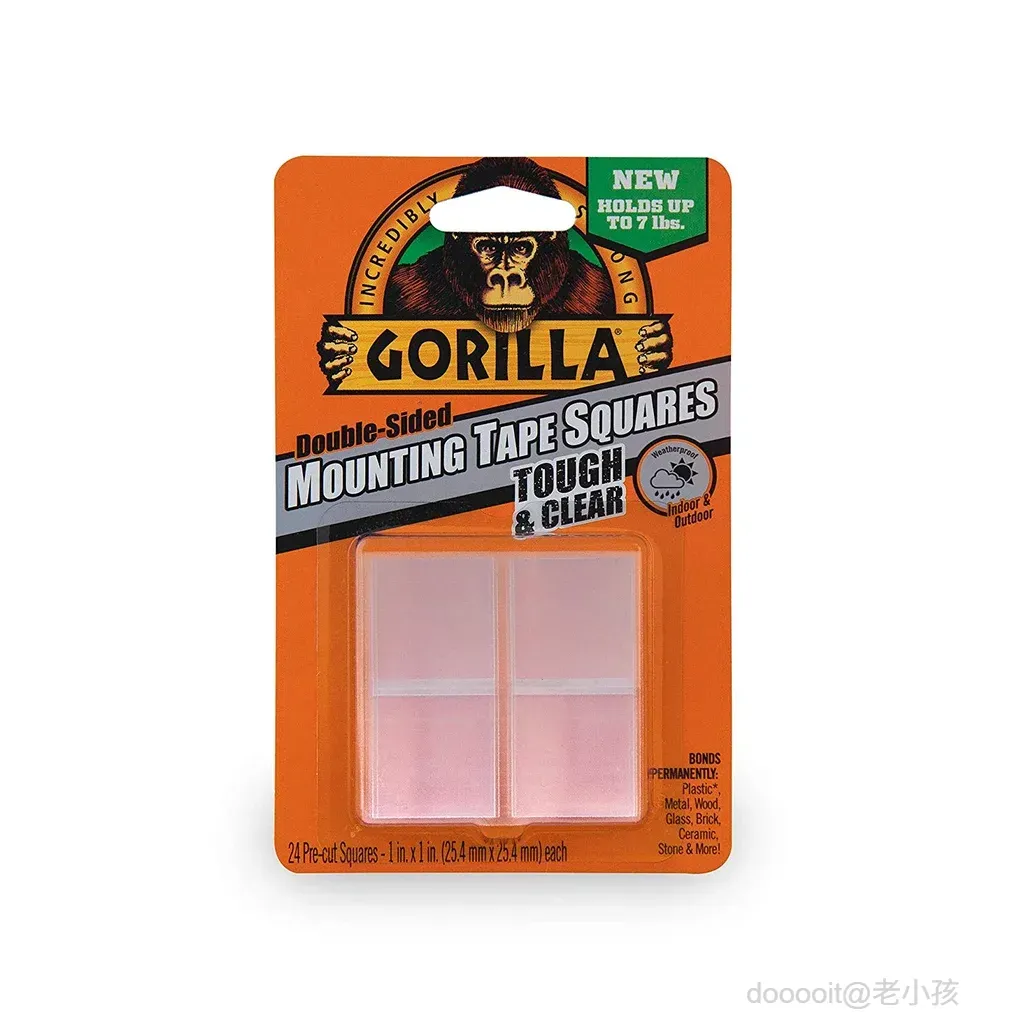

接下来，将大猩猩胶垫（用剪刀剪成合适的尺寸）粘贴到原型板的外侧，然后小心地将原型板插入塑料碗的插槽下方，使原型板的孔与碗上的插槽对齐，以便可以从上方插入心形。胶垫将原型板紧紧地固定在碗上。原型板的镀铜面应朝下（如图所示，朝向碗的开口端）。

将心形从上方插入底座。心形的三根引线（正极、数据、负极）应该可以从底部穿过原型板的孔看到。检查形状是否平整，然后将三根引线焊接到位。这样就能将心形锁定到位。

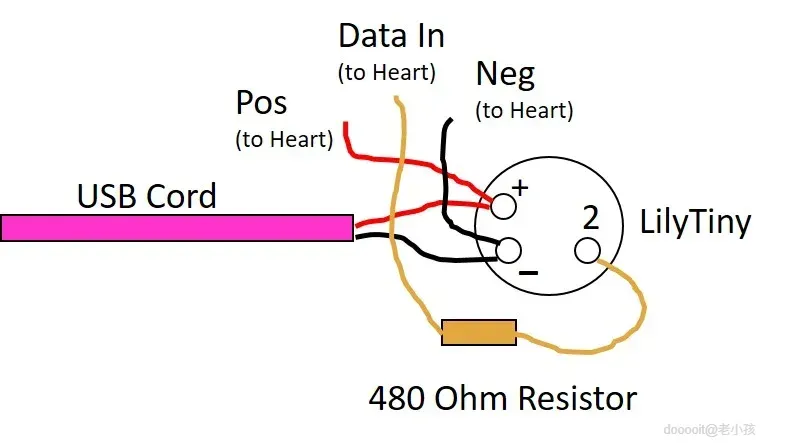

电源接线图如图所示。

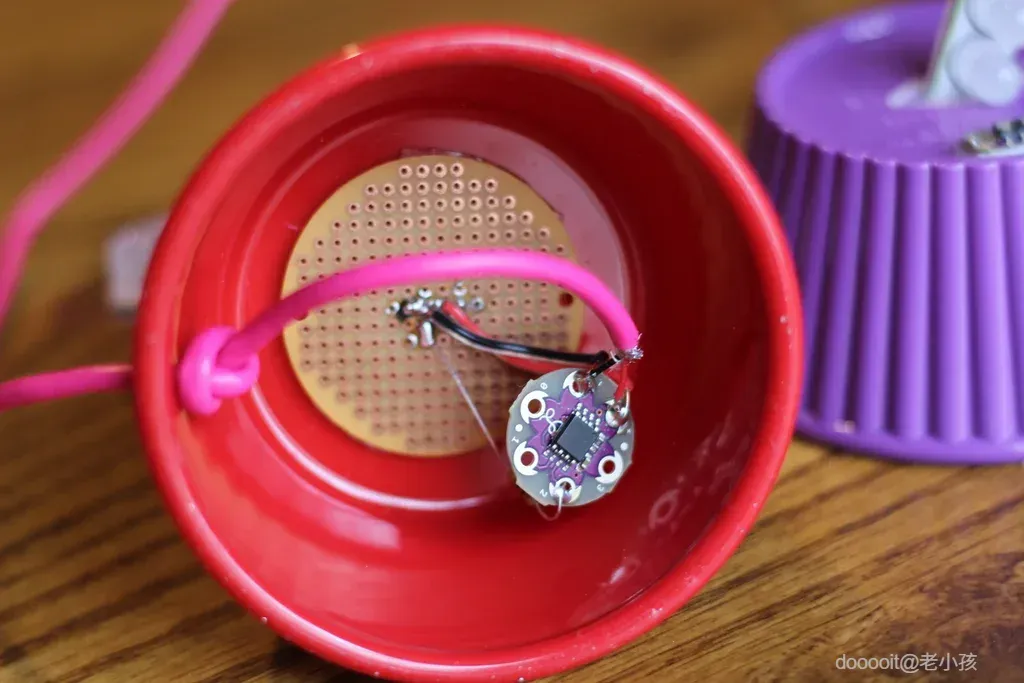

我在沃尔玛买了一根简单的 USB 线，用剪线钳剪开，得到红线（正极）和黑线（负极）。它们被焊接到 LilyTiny 的正极和负极端子上。同样焊接到 LilyTiny 端子上的还有红线（正极）和黑线（负极），它们连接并焊接到 Heart 的引线上（穿过原型板）。

LilyTiny 数据端口 2 号的数据输入（黄色）是一个 480 欧姆电阻，连接并焊接到心脏的数据输入引线上。

LilyTiny 已针对 Heart 灯光秀进行了预编程。需要注意的是，LilyTiny 的接线方式使其易于操作，如果需要进行软件校正或灯光秀改进，可以现场重新编程。我个人的习惯是将 LilyTiny 输出位置 2 编程为 Neopixels 的数据输入信号。

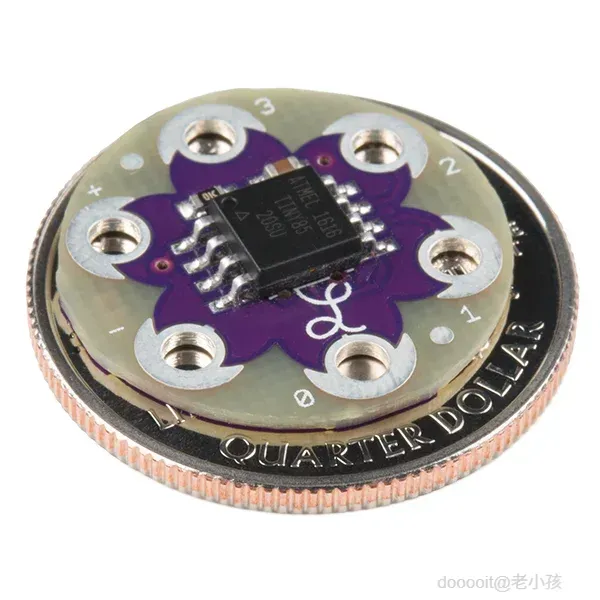

LilyTiny 是我在小型项目中首选的 CPU 控制板，但也有很多其他 CPU 控制板可供选择，例如 Adafruit Gemma 和市面上各种迷你 Arduino 板。我几年前才开始使用 LilyTiny 控制板，现在也一直用它。LilyTiny 基本上就是一块小型原型板上的 ATTINY-85 芯片。

当然，你也可以使用电池供电。我通常使用 Adafruit.com 的锂聚合物电池。在这种情况下，我通常会在底座顶部使用一个开关。至于开关，我通常使用 SparkFun.com 的 LilyPad 滑动开关。

（上面的 LilyTiny 照片取自 SparkFun.com）

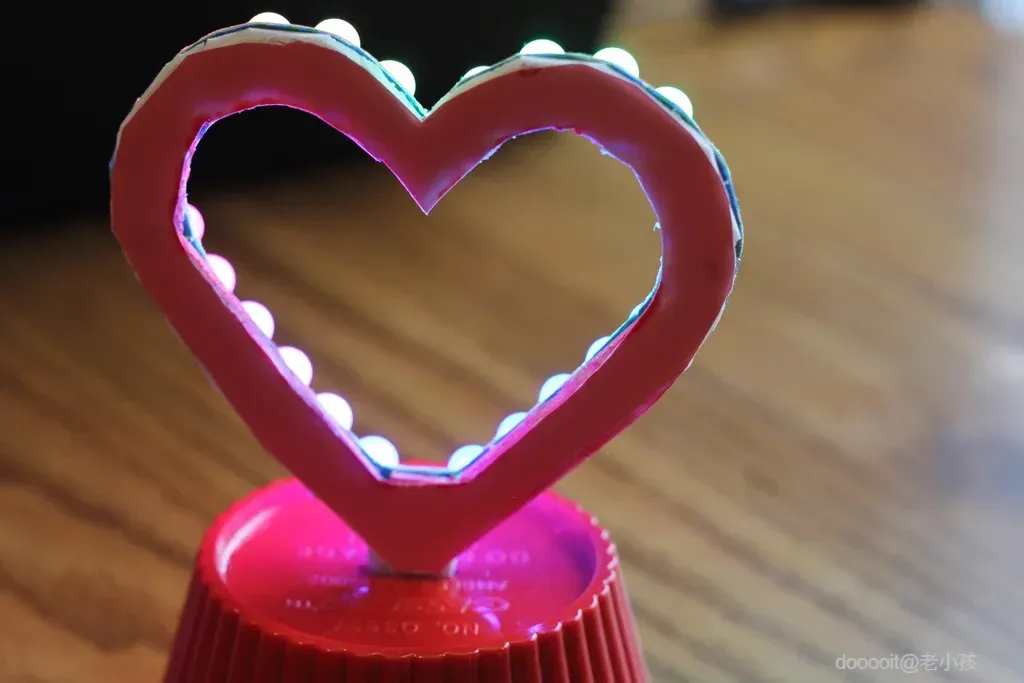

电路板背面贴有双面泡棉胶带，并用剪刀和美工刀修剪成心形。通常情况下，对于某些形状来说，这种修剪方法已经足够了，但为了突出心形，我在外面贴了一些粉色相纸，以提升美观度（毕竟，在这种弯曲的形状上，泡棉胶带很难做好）。

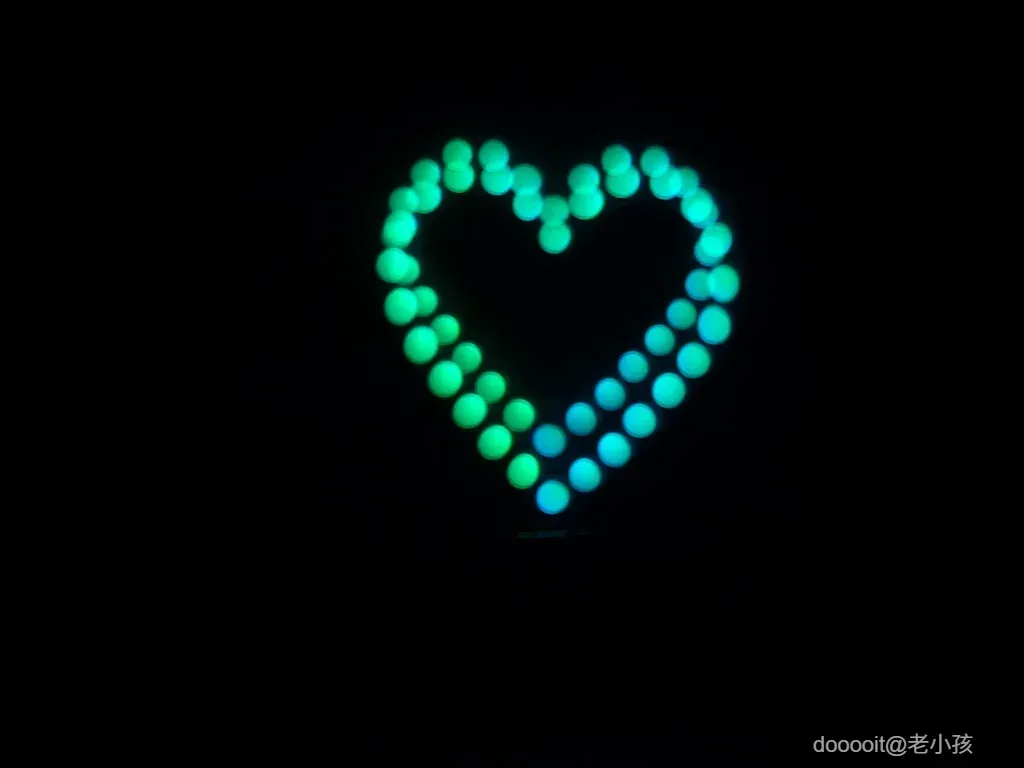

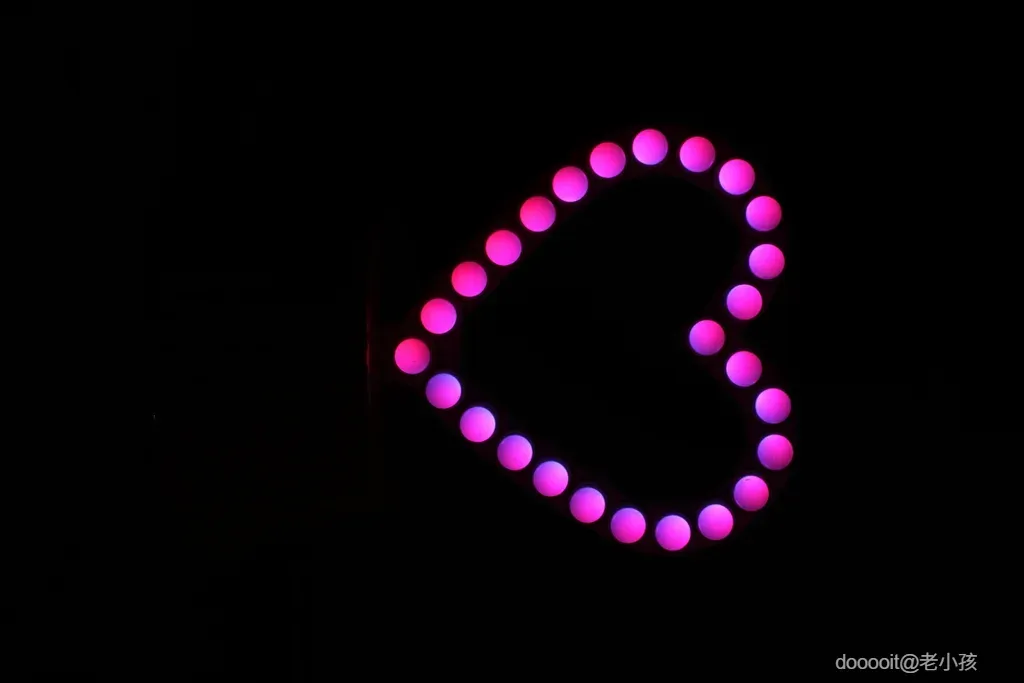

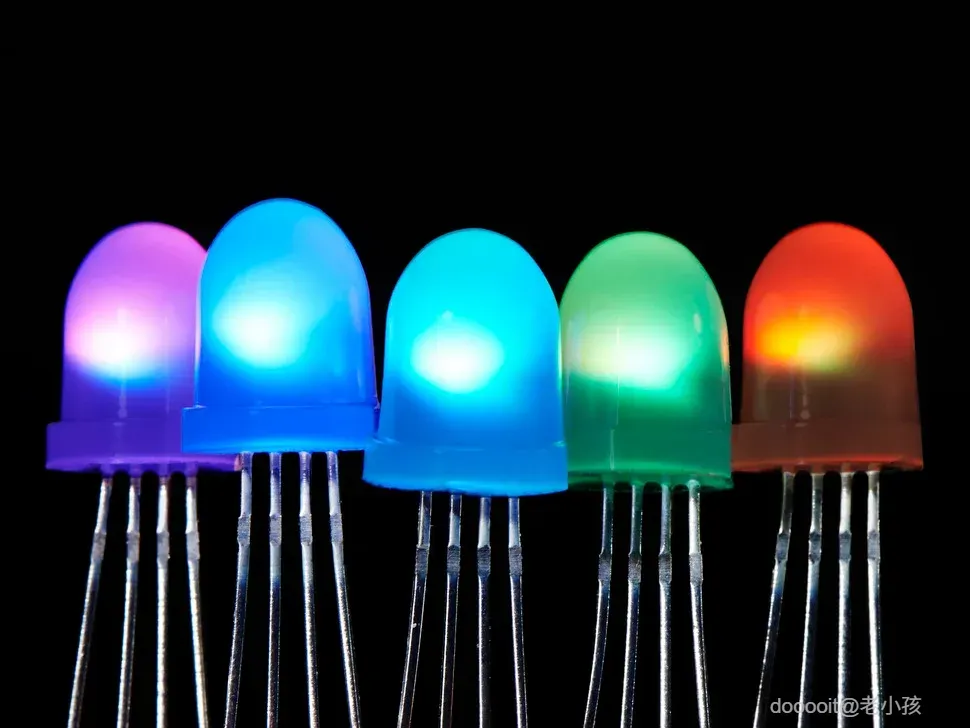

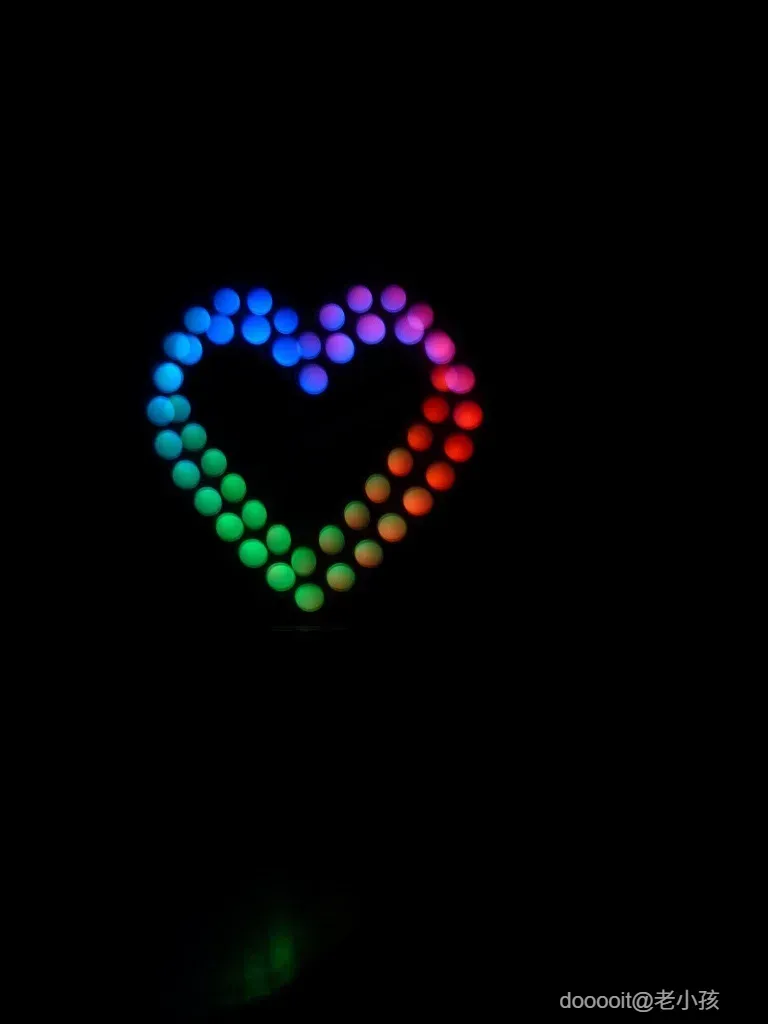

Neopixel LED 色彩绚丽，亮度惊人。正如你们有些人所知，使用这些 LED 的挑战在于如何通过照片捕捉到眼睛所见的绝美景象。我已经尽我所能完成了这篇 Instructable 教程。

请注意，相机可以看到你眼睛看不到的东西，反之亦然。在YouTube视频中，你可以看到一些明显的振荡/闪烁，但你的眼睛实际上看不到。此外，在“剧院追逐”序列中，高速快门的定格动作捕捉到了单个LED的亮灭，而你的眼睛只能看到移动的点。有些颜色在相机中略有不同，肉眼看到的亮黄色在视频中却略带绿黄色。

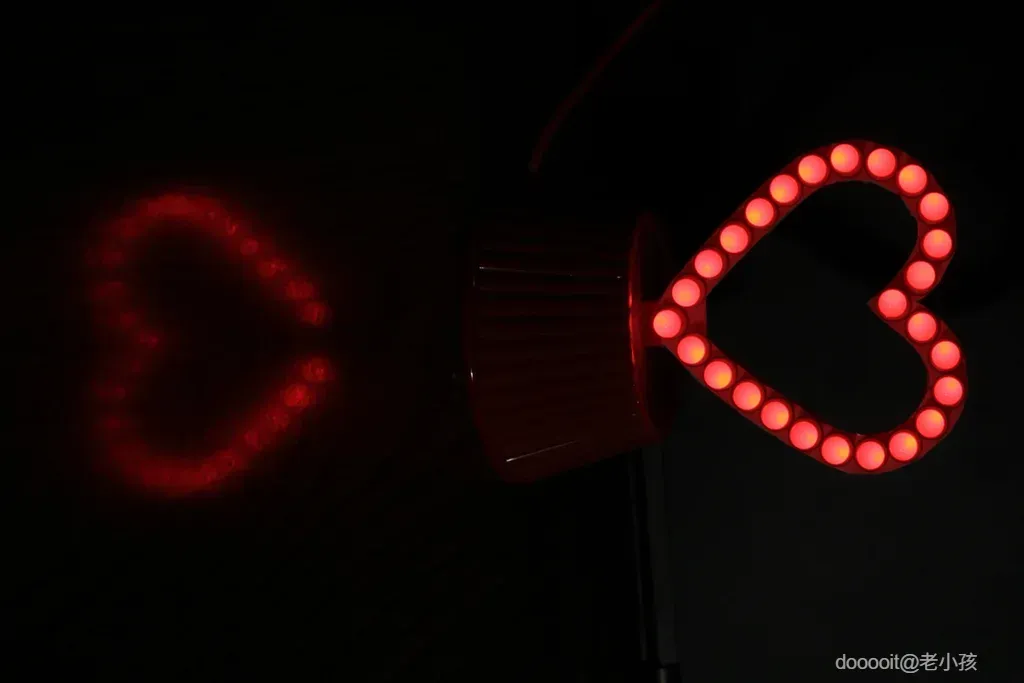

如前所述，我们还发现了窗户双重反射的美感，例如，如果将心指向一扇滑动玻璃门。

几年来，我一直在思考如何用圆形做出一个心形。如果你了解我的Instructables，那通常意味着我在琢磨要买多少个派盘才能做出好看的派。答案似乎来自缝纫圈，一个基本的扇贝形心形有26个叶（圆形）。

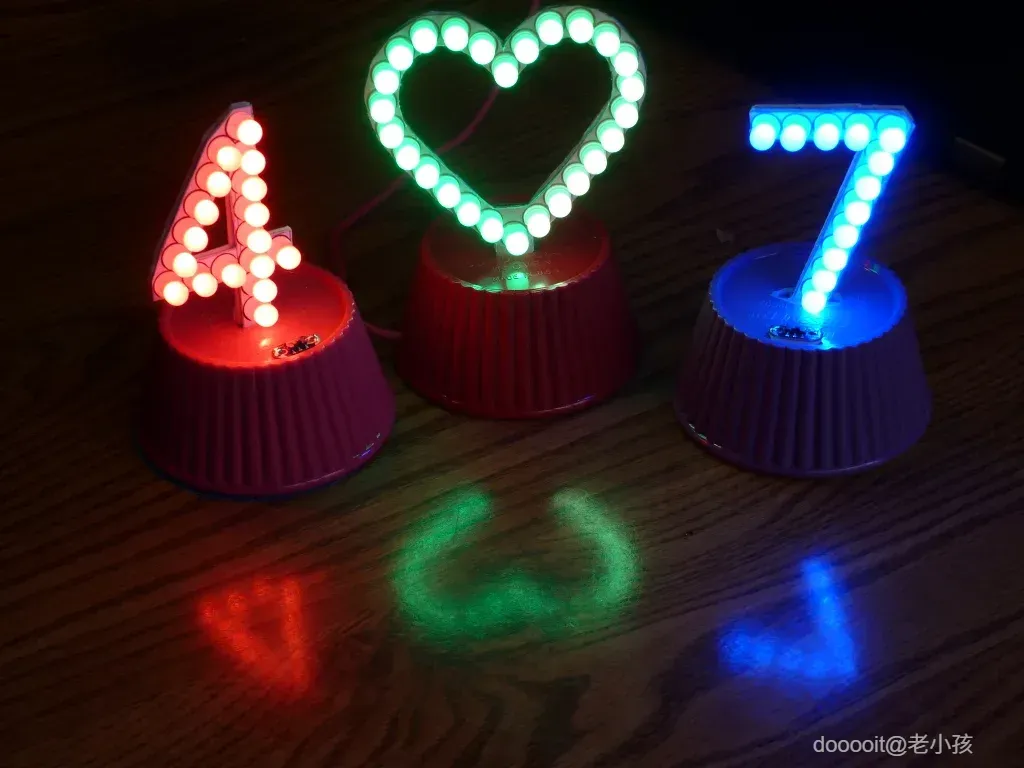

但这个项目的潜力远不止“心形”，因为可以实现更多形状。当形状是数字时，我称之为“电子生日蜡烛”，并将在未来的 Instructable 中全面实现。我们家已经把 7 岁以上的孩子很好地运用到了这个用途上。简而言之，整个项目本质上需要一个基于圆形的字体系统，该系统基于 8 毫米 LED 圆环构建。我们接下来要过 10 岁生日了，这将迫使我们思考如何最好地处理双数字。

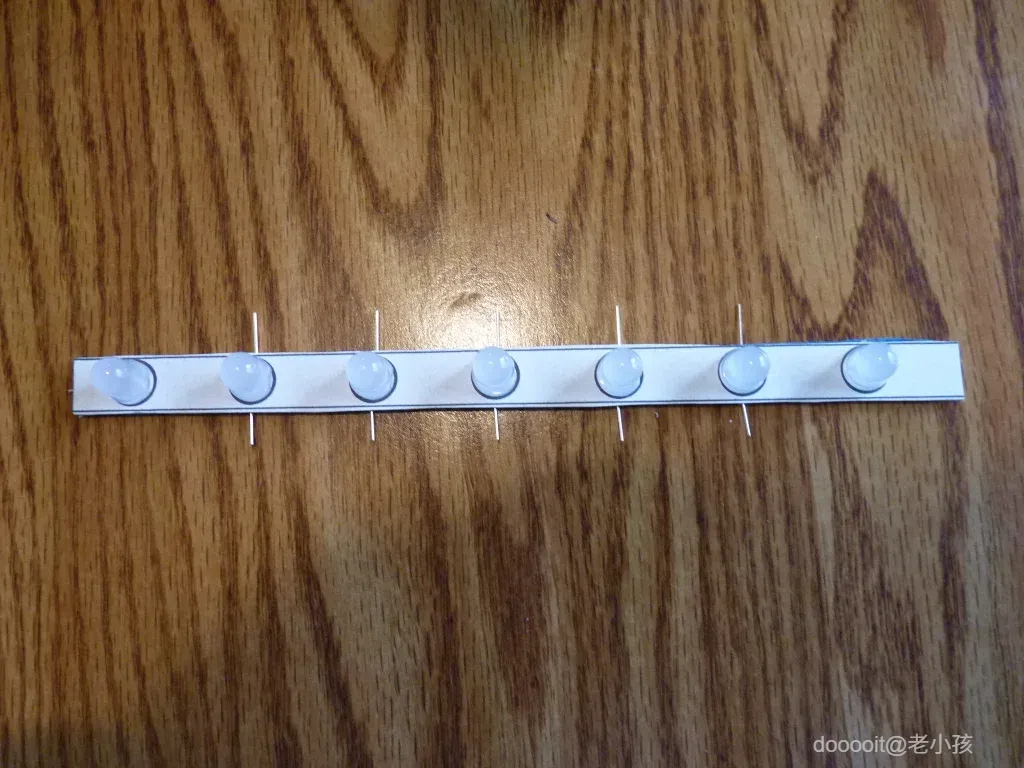

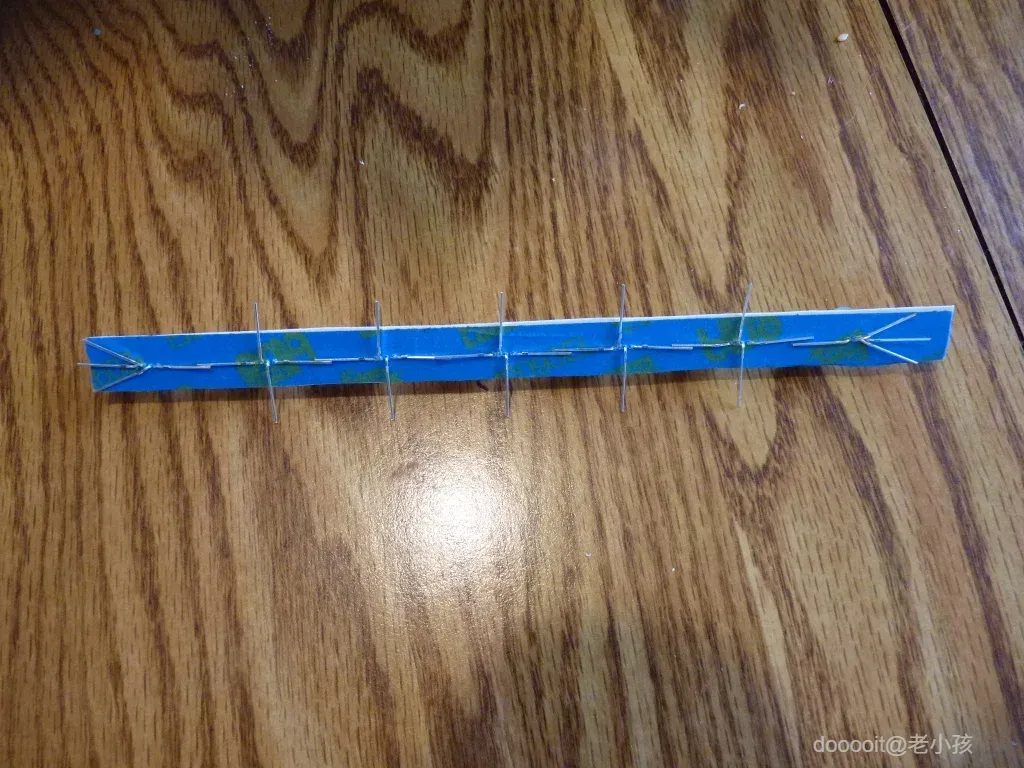

除了形状之外，这篇 Instructable 教程还介绍了一种将 8 毫米 LED 排列成定制灯带的方法，灯带背面贴有双面胶带。这样制作出来的 LED 灯带可以贴在墙上，或者贴在无限镜项目的框架内侧，这是我计划的下一个应用。这项技术或许可以扩大通孔 Neopixel LED 的使用范围，目前这种 LED 的使用有些不方便，因为四个引脚间距太近，无法很好地适配标准的 0.1 英寸间距面包板和原型板。

我觉得该项目还凸显了这些 8 毫米 Neoplixel LED 的美感，我希望它们能够继续在市场上销售。

如果您是 Arduino 编程新手，Heart 电源接线图中 LilyTiny 逻辑芯片的简洁性或许能更清晰地展现如何使用 Arduino“开发环境”的基本思路。SparkFun.com 上的 LilTiny 和 LilyTwinkle 逻辑芯片实际上是预编程的，因此如果您想使用预装的逻辑，则无需编程。在这个项目中，我需要删除预装的软件并添加自己的软件。当然，这不需要太多的编程经验，因为您通常使用的是别人已经为您开发的应用程序。一旦您掌握了思路，进入下一步就不难了。
