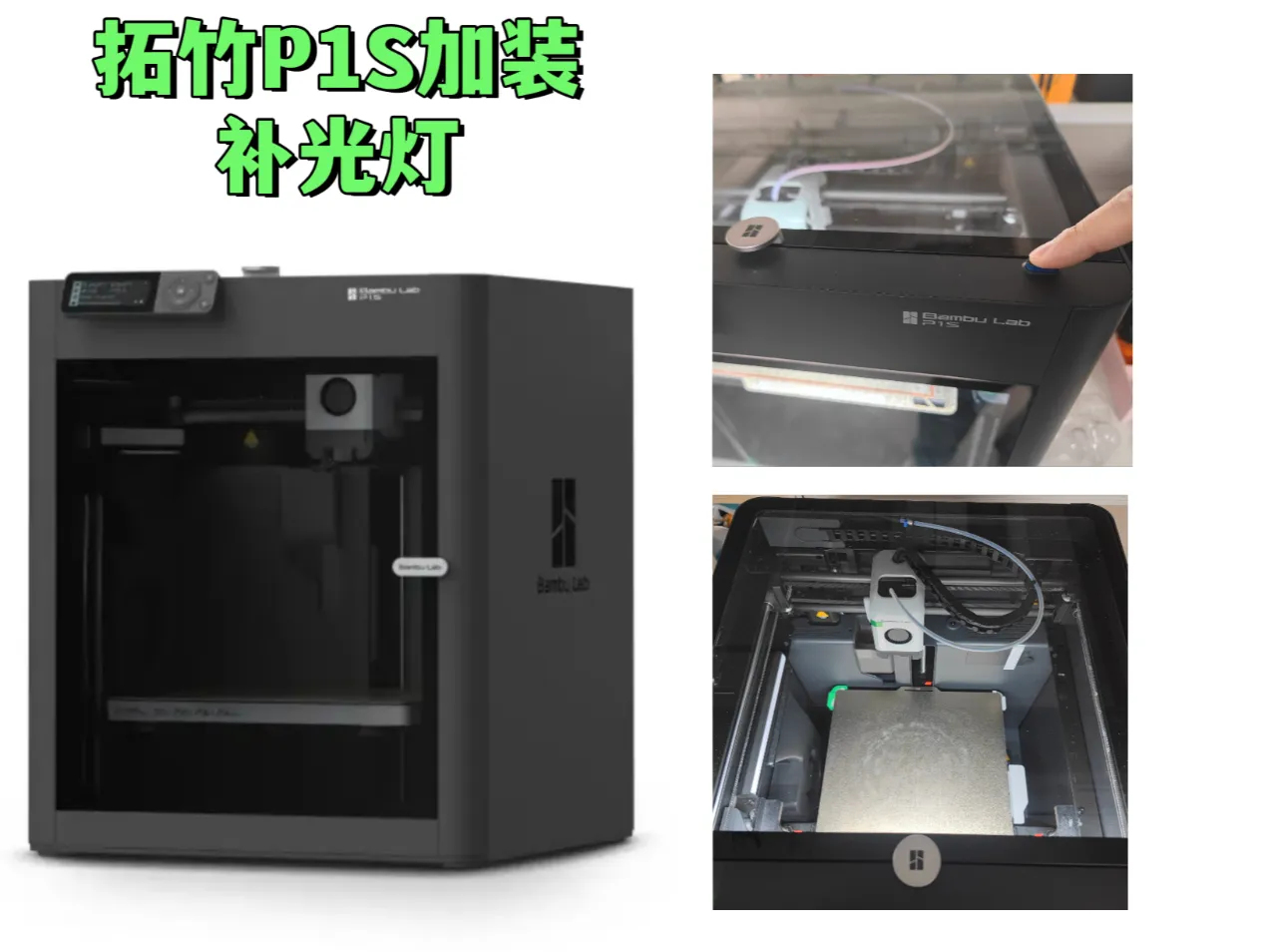

拓竹P1S打印机无损加装补光灯

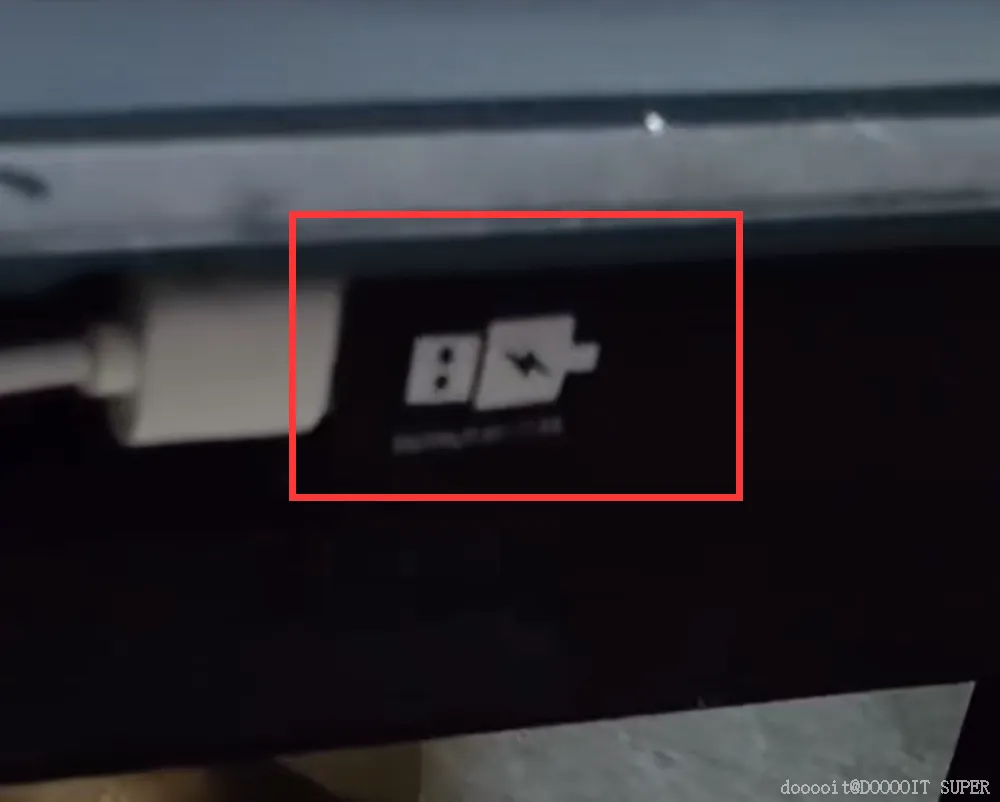

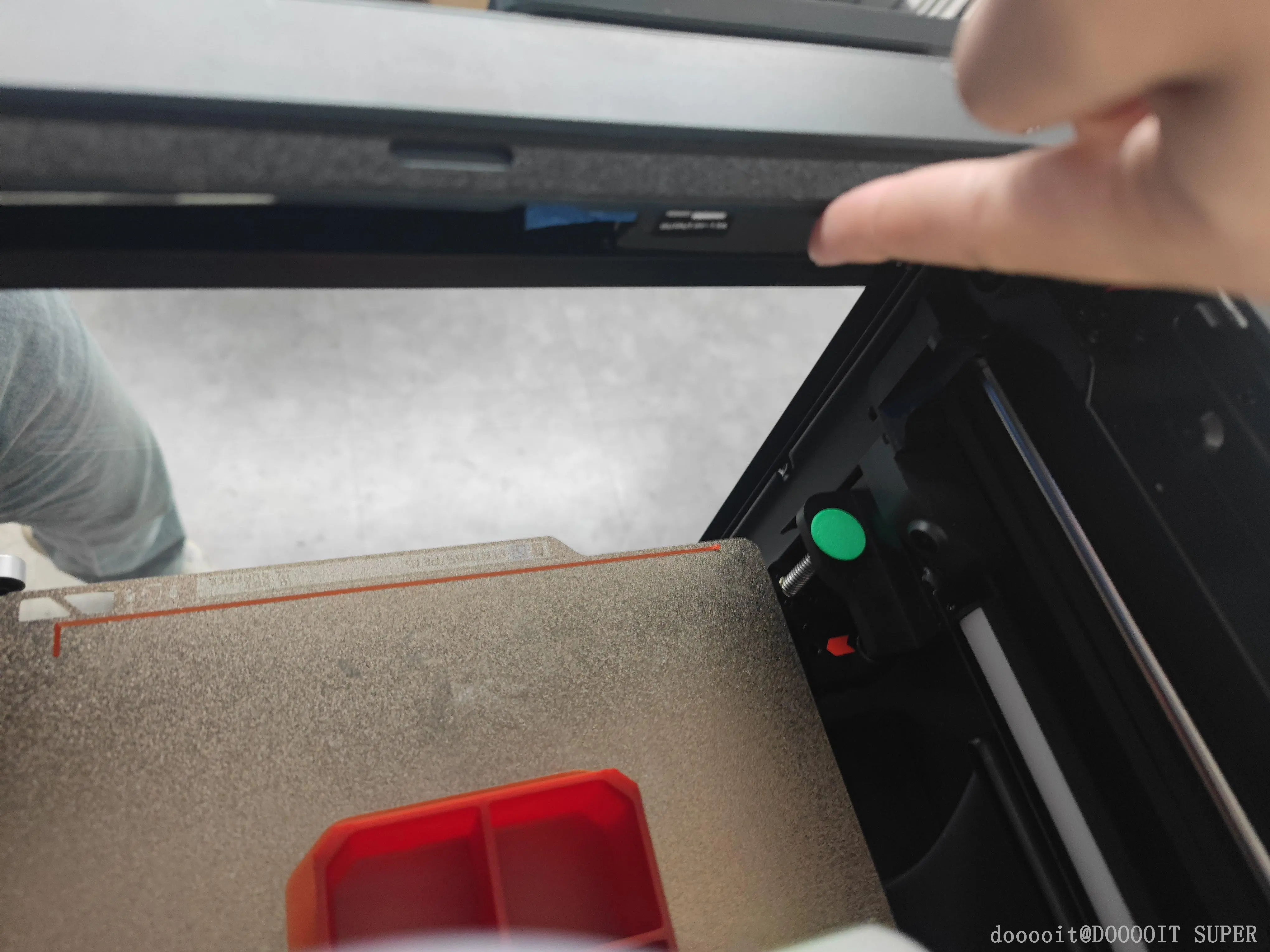

1.拓竹P1S打印机，内置有USB接口，可以无损且快速接电。注意是5V电源。见图1

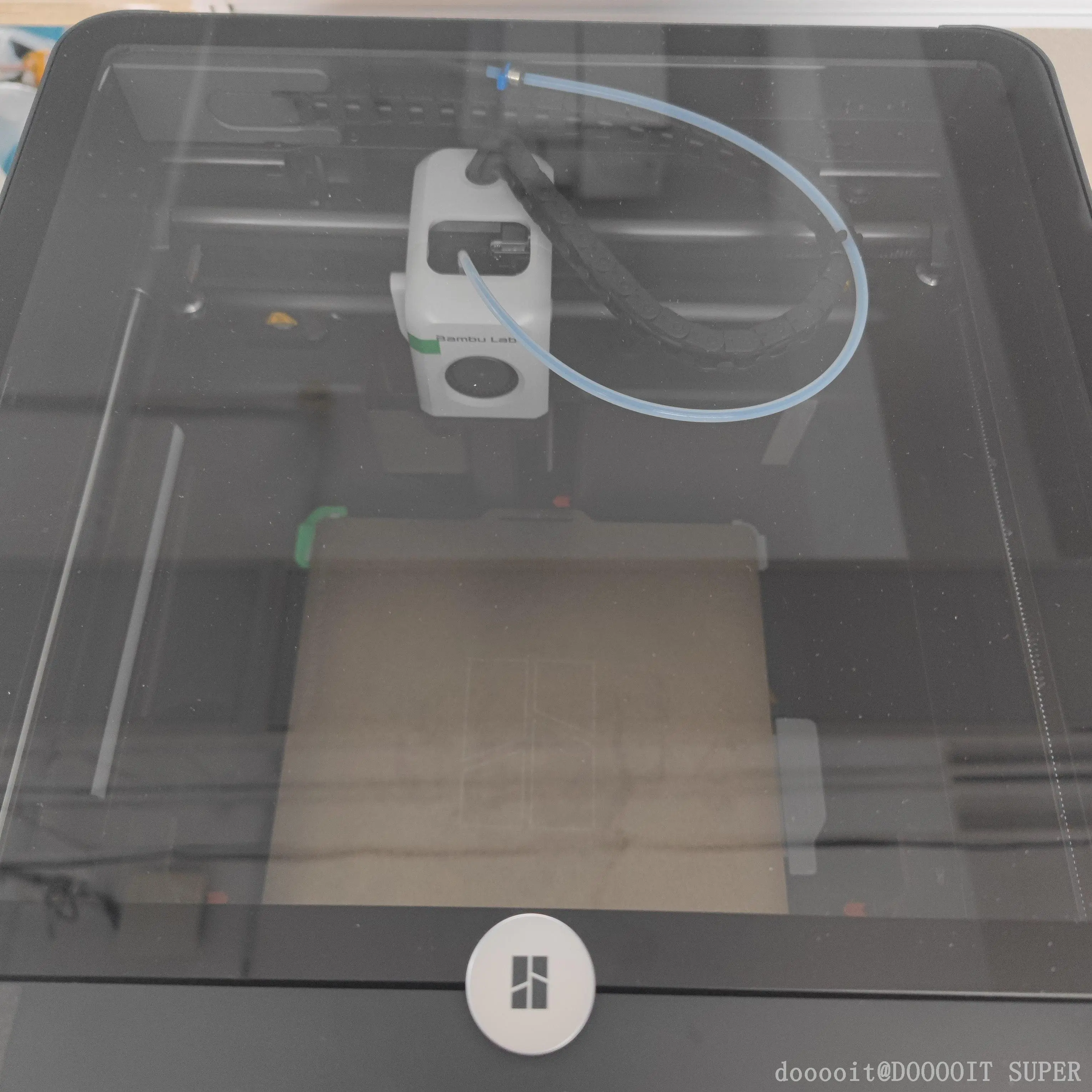

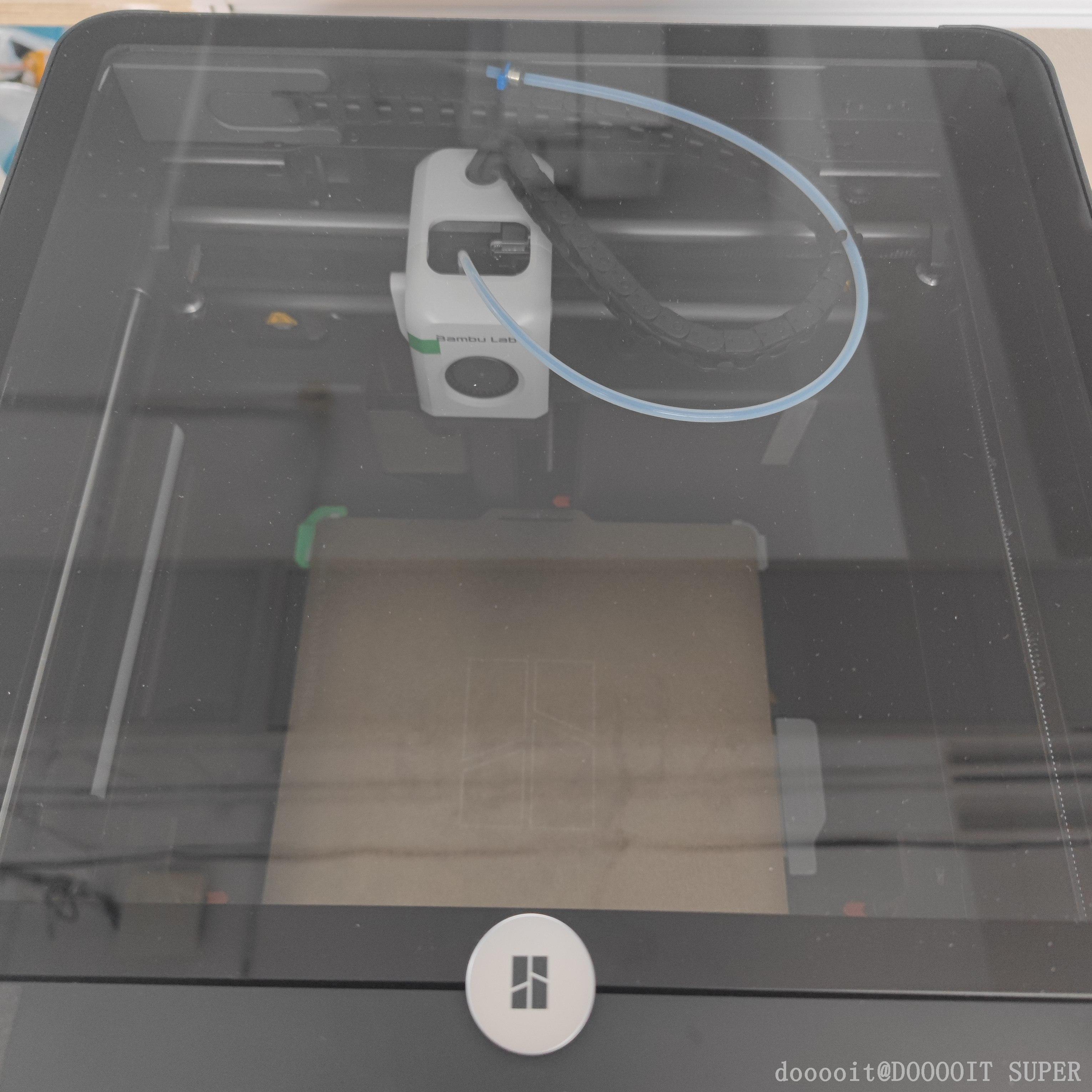

2.灯板放置位置。最上层有空余位置，打印机运动，并不会阻碍

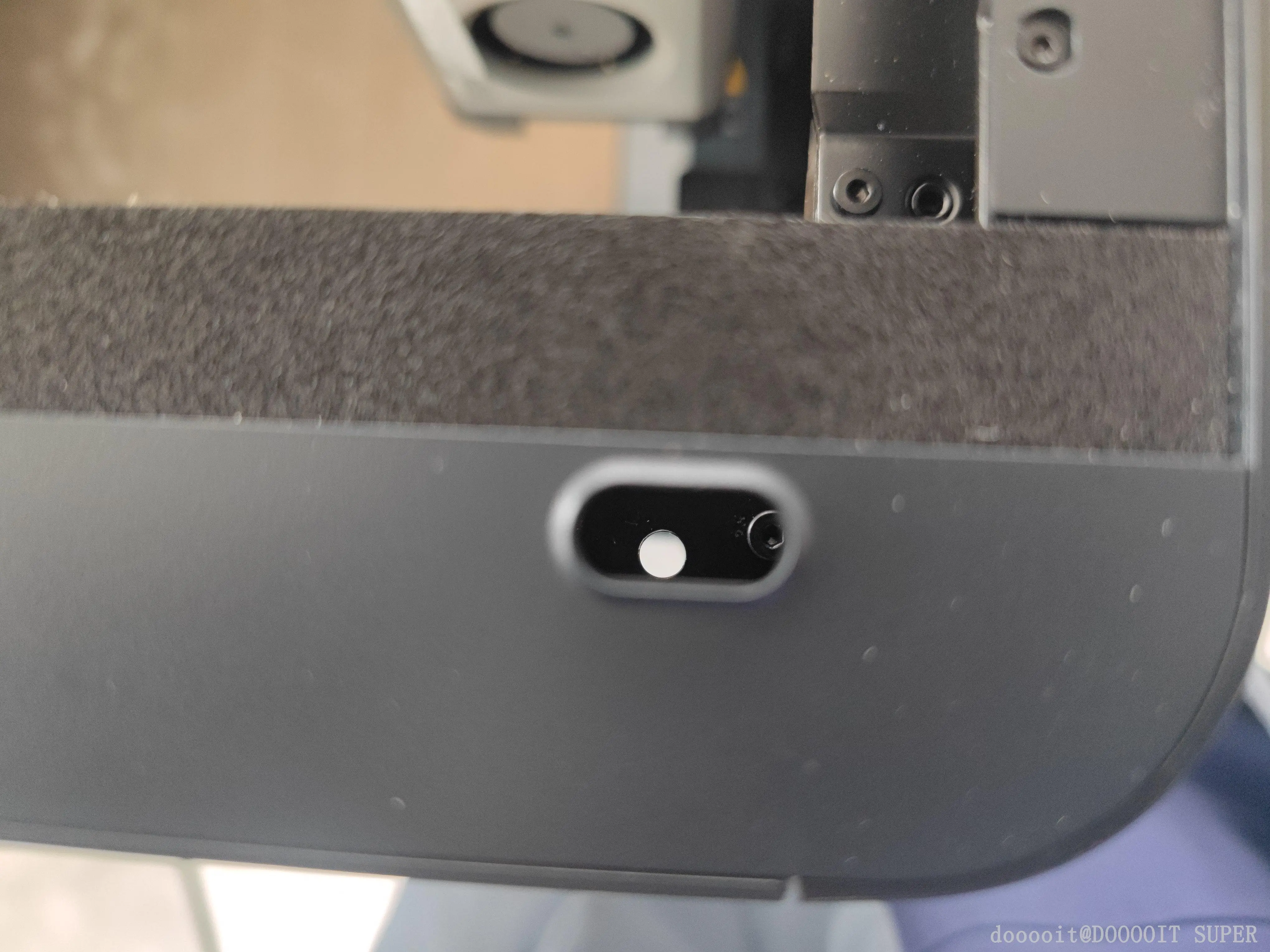

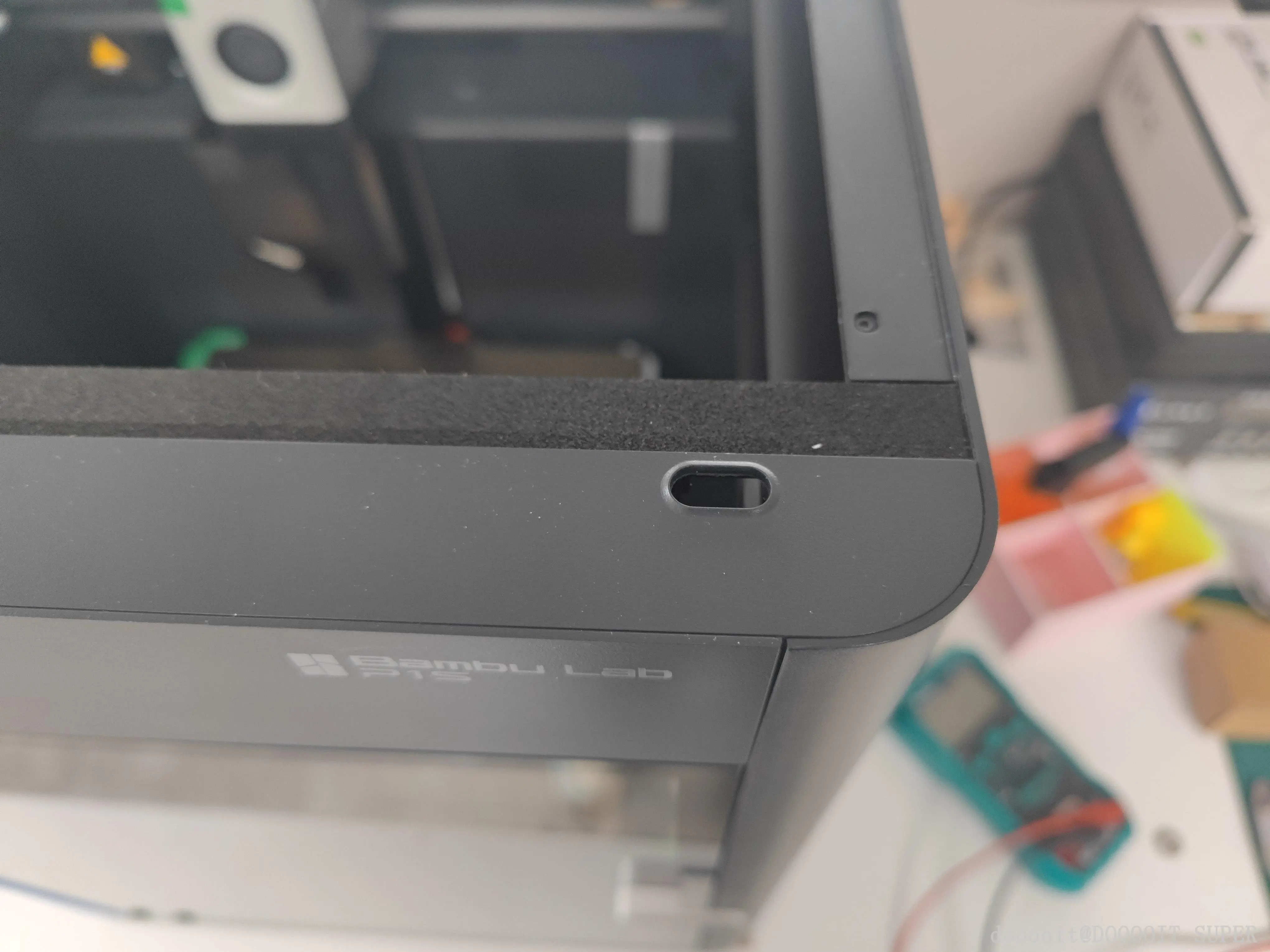

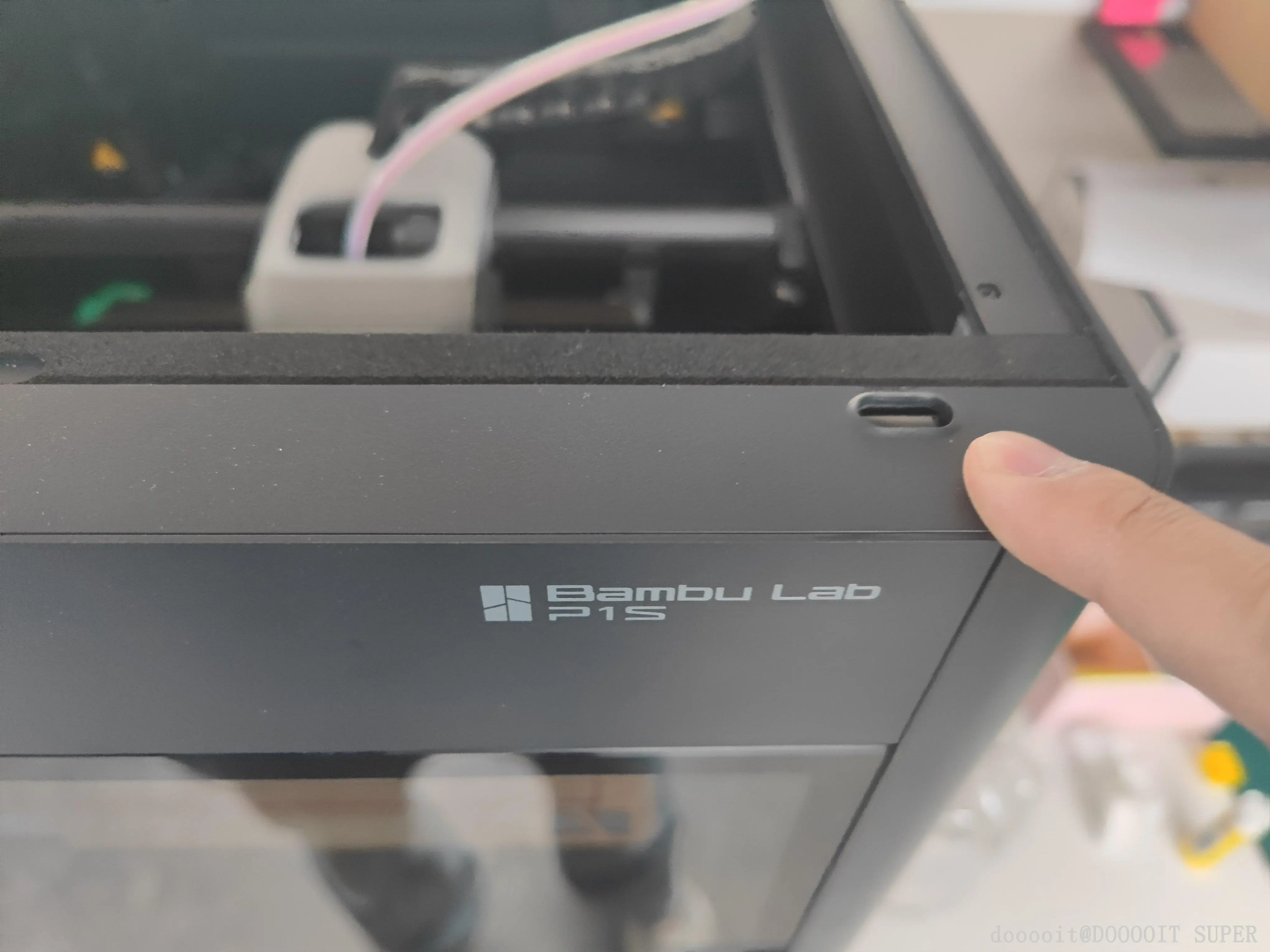

3.开关位置。机器右上角有一个长方形缺口，刚好是按钮的最佳位置。外观融合，更美观。

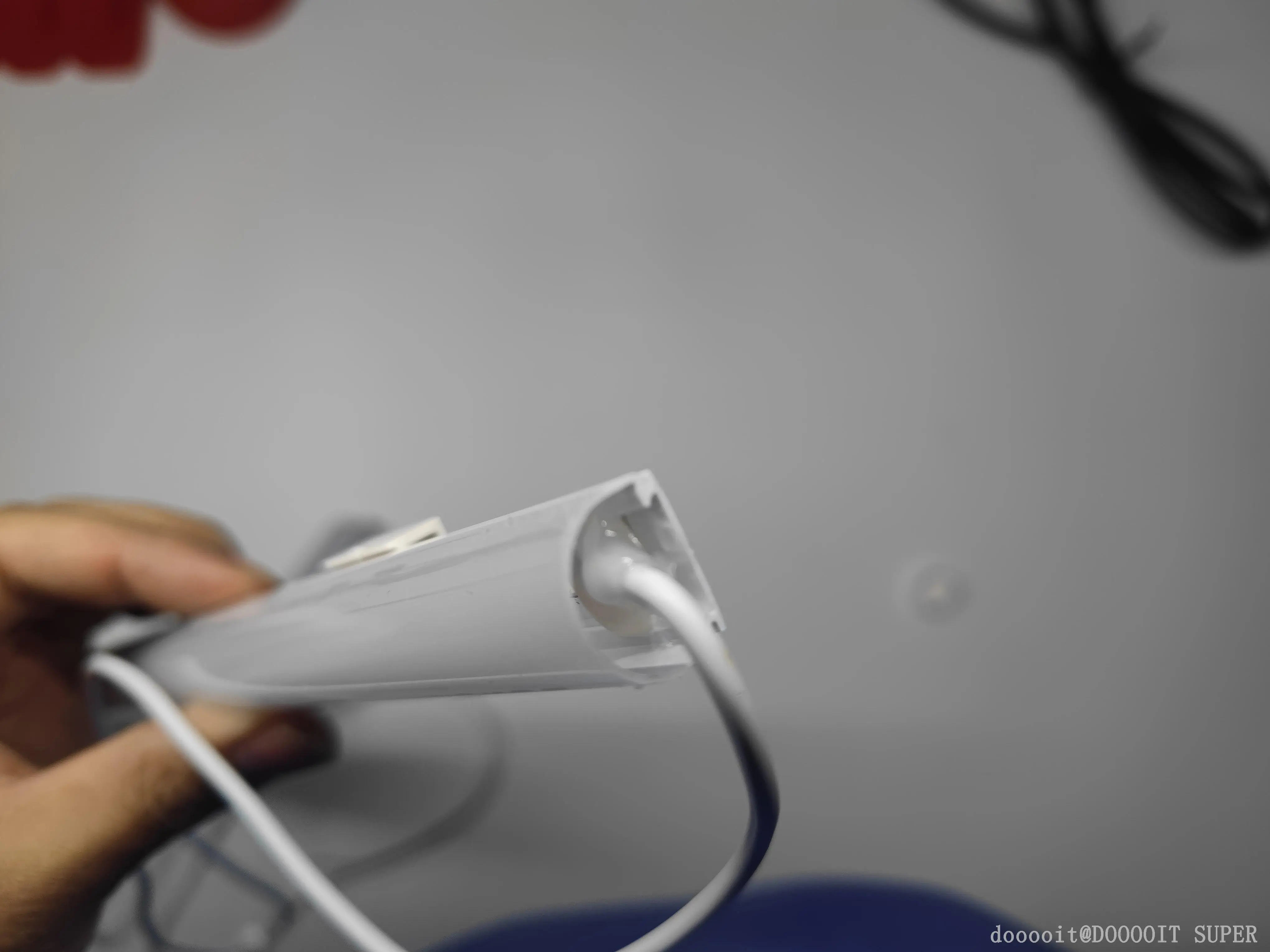

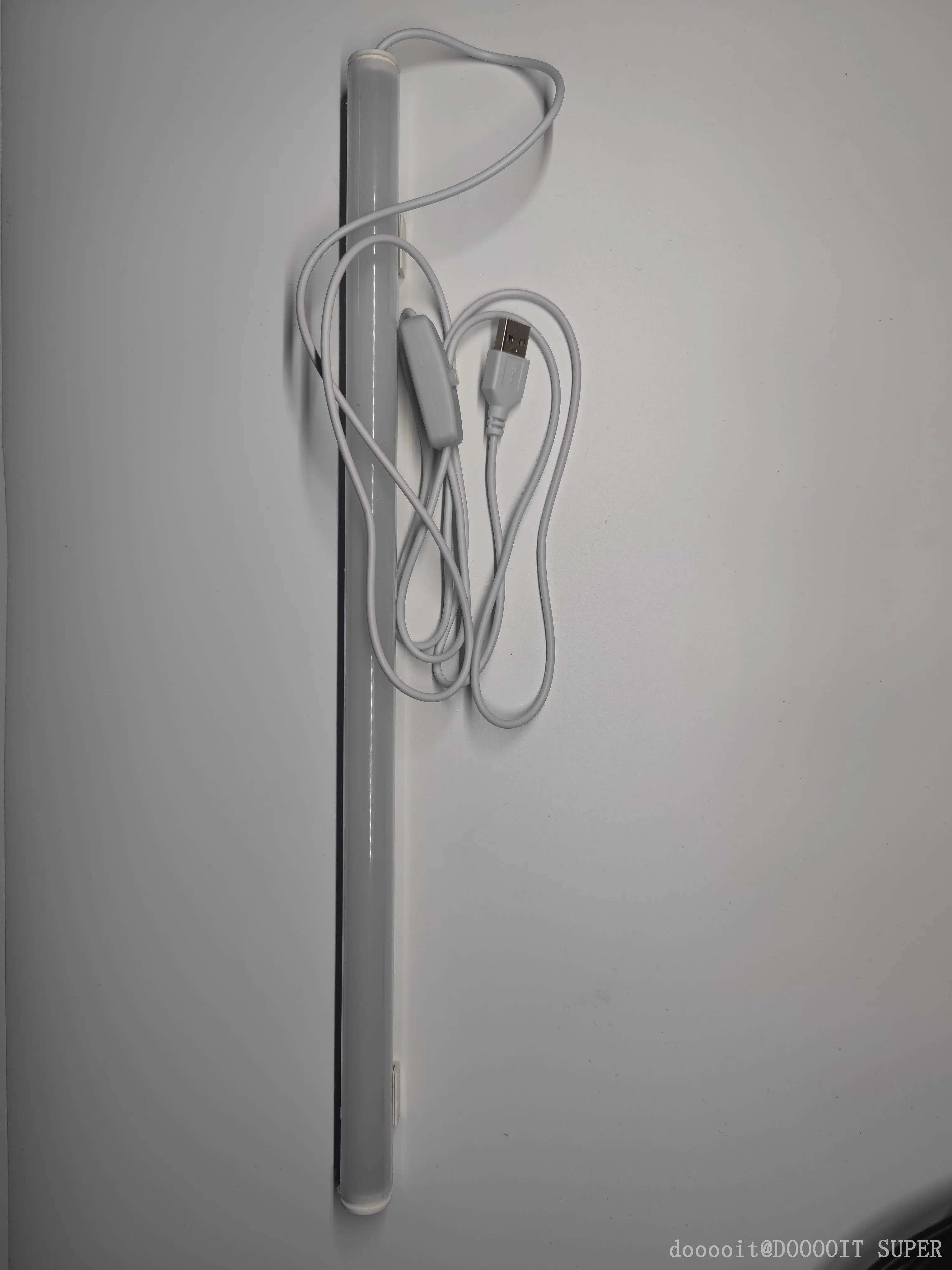

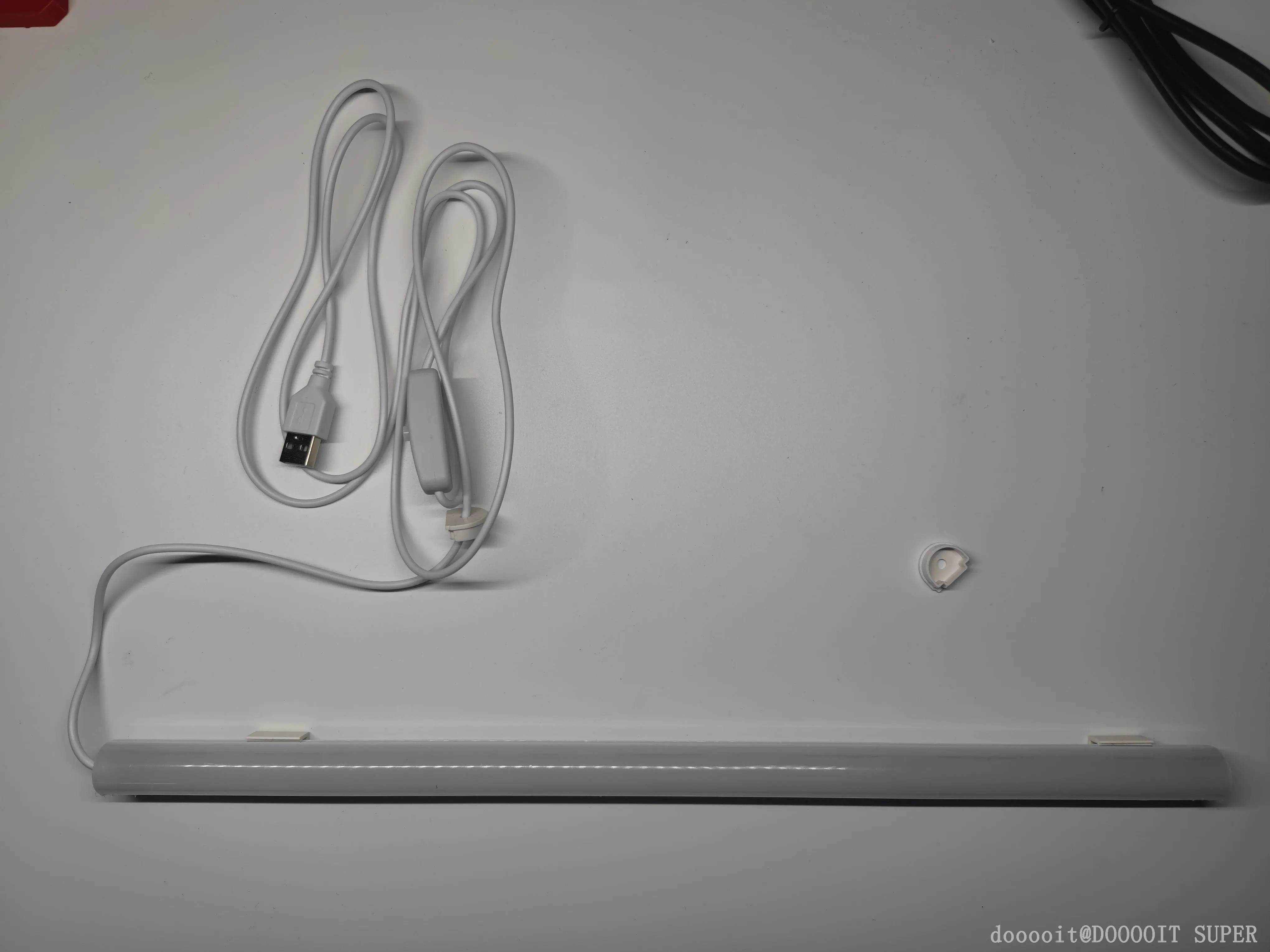

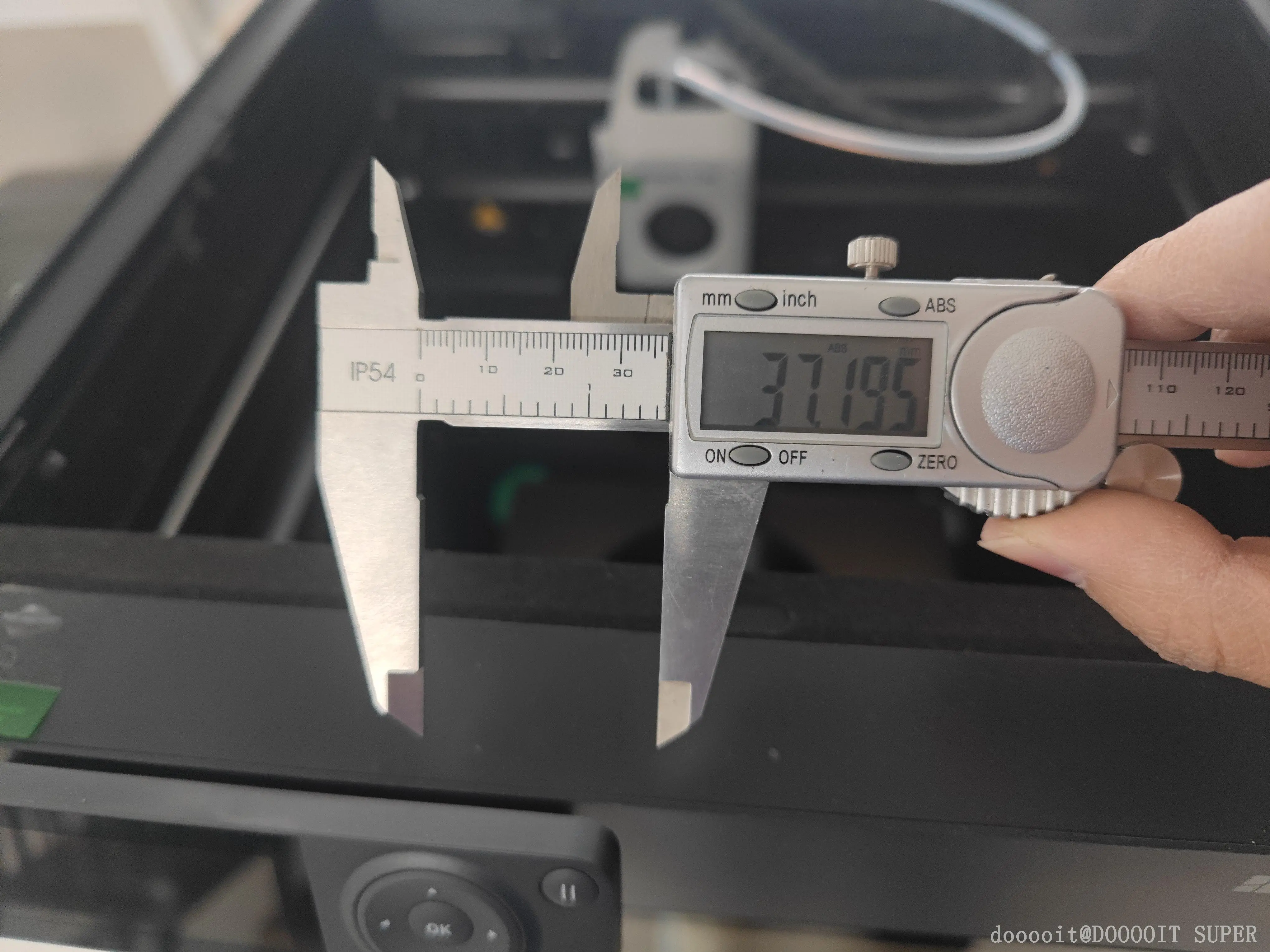

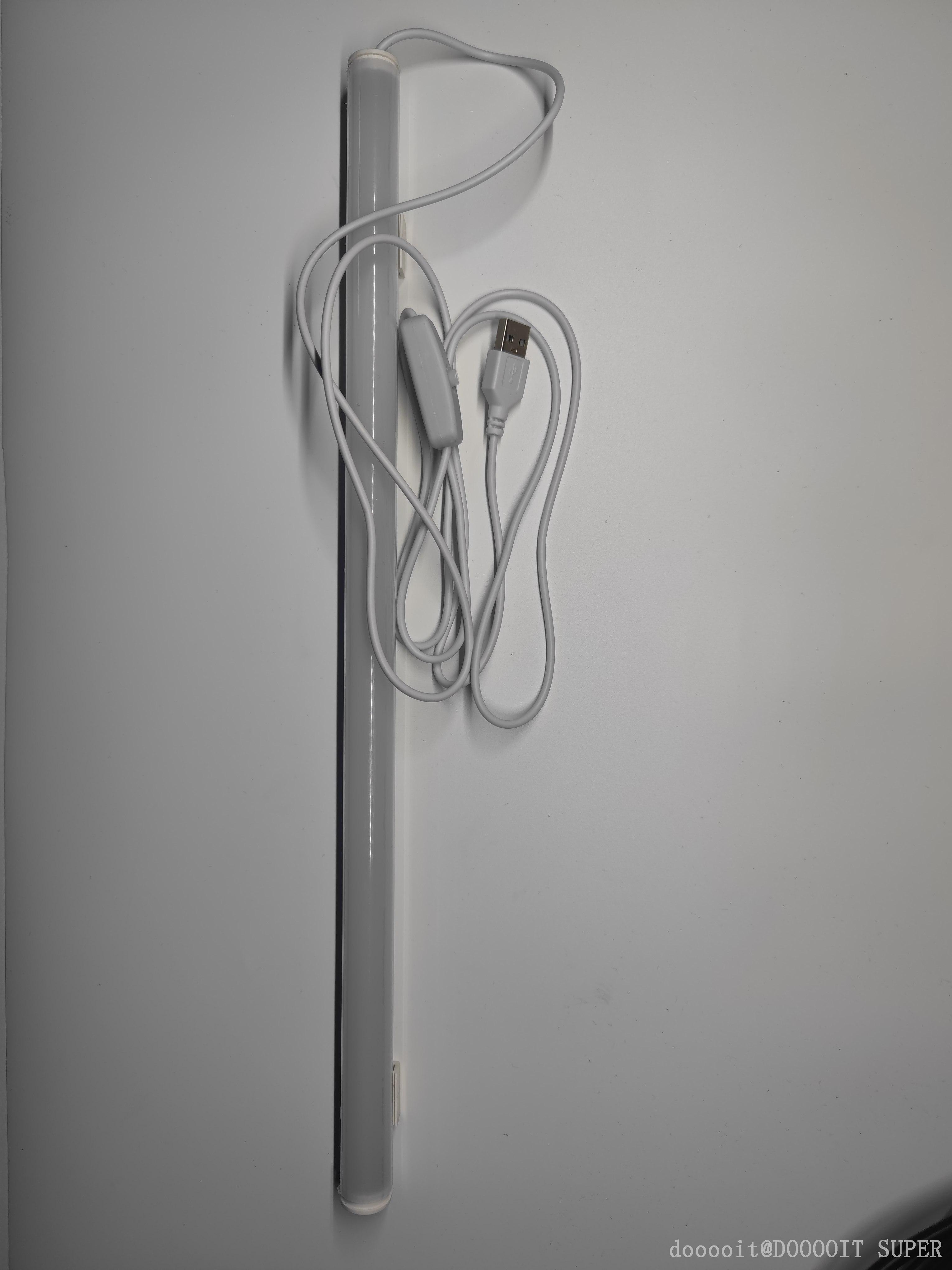

1.购买的LED灯管长度是40厘米，实际内侧灯板长度38厘米

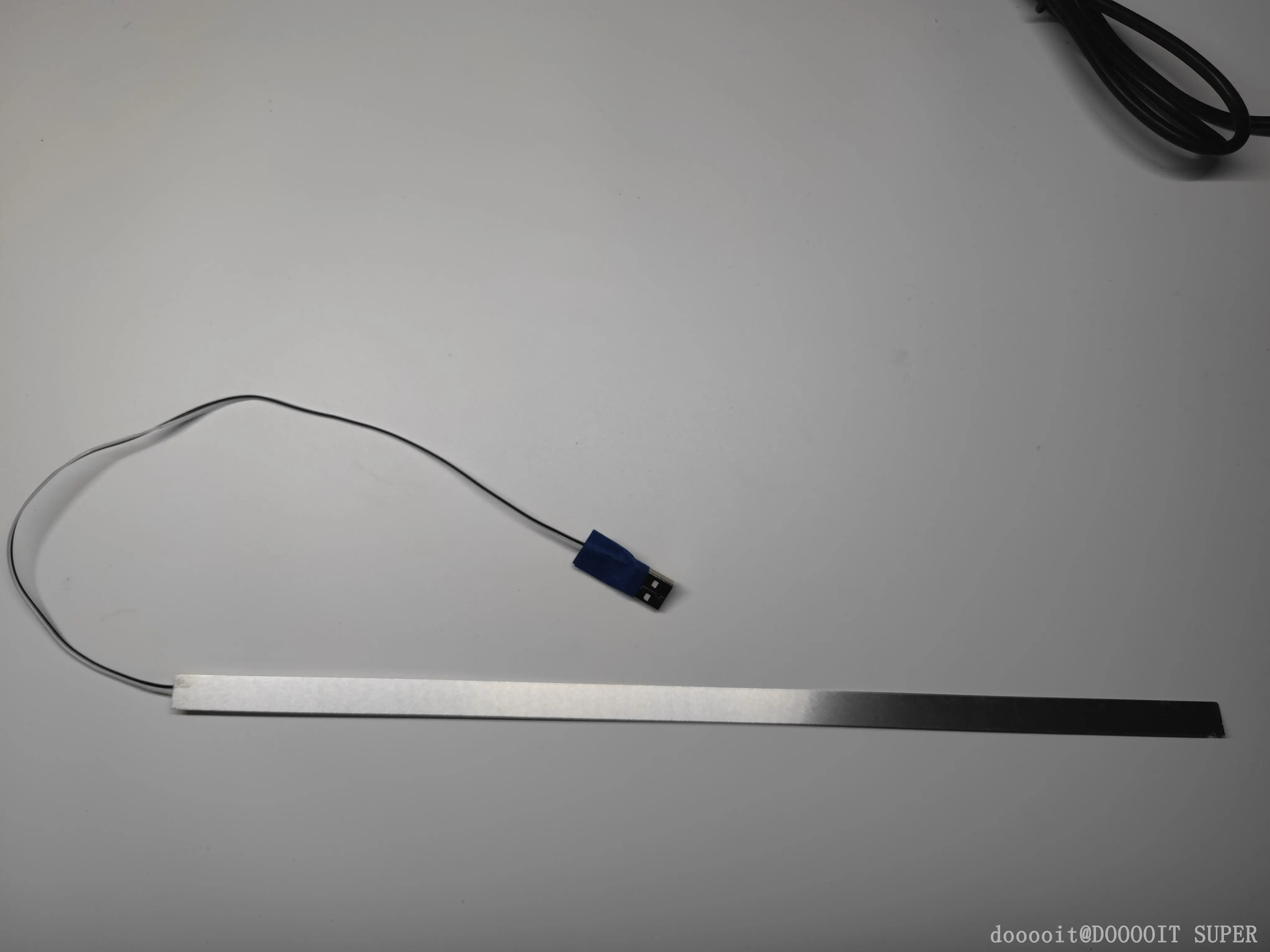

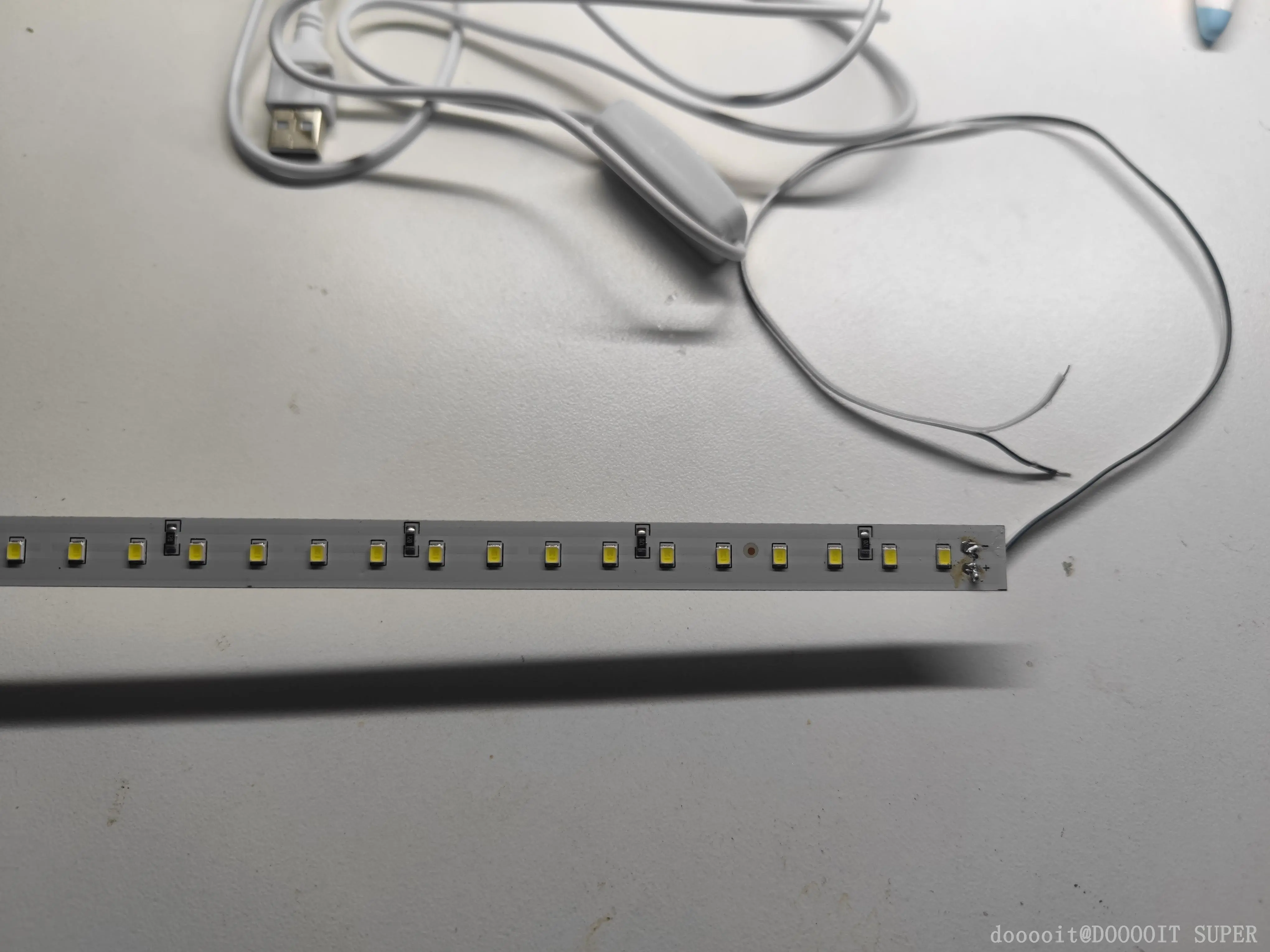

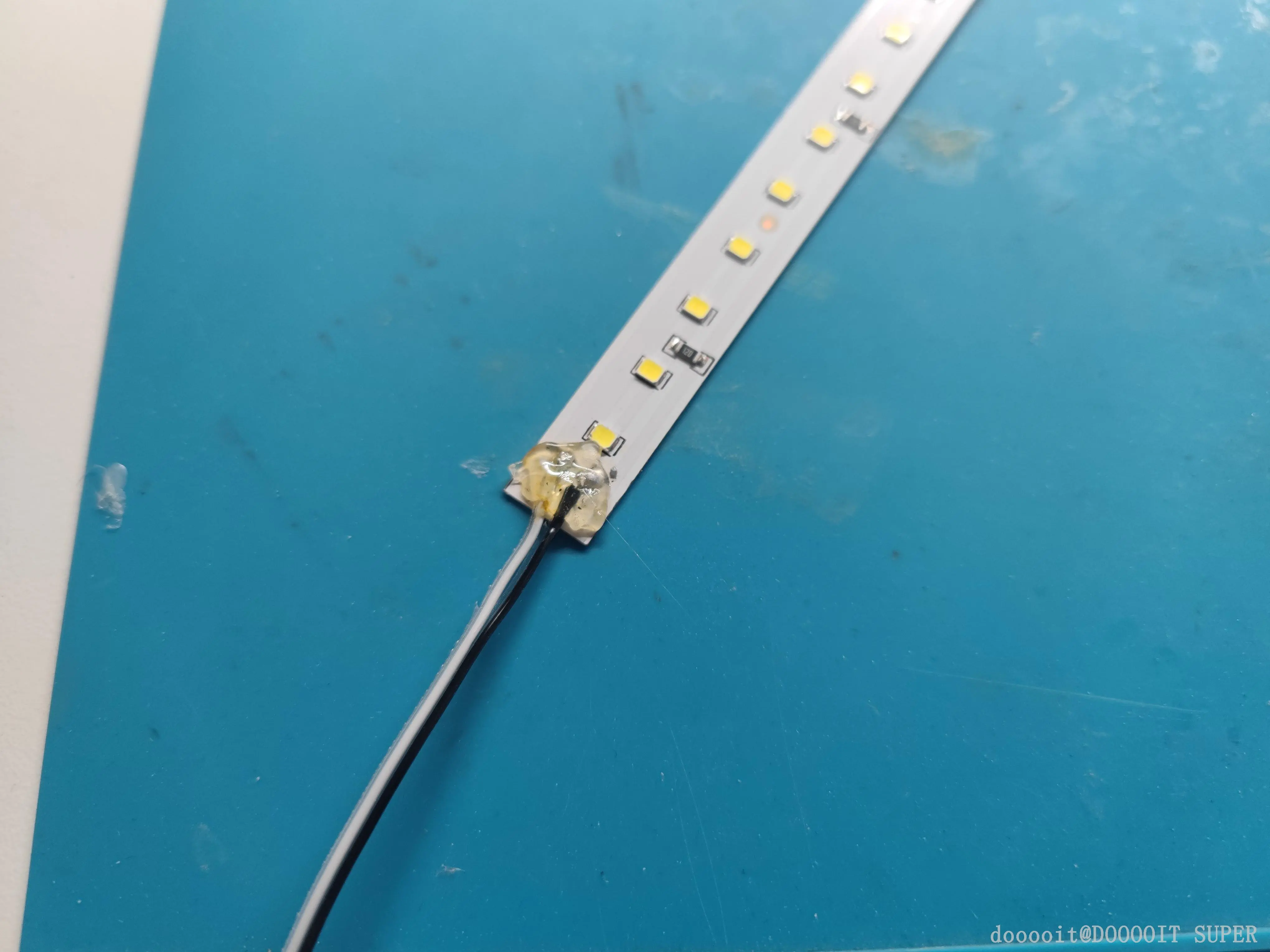

2.将灯板拆出，去掉原装线。重新焊接长度合适的电源线，长度约35厘米

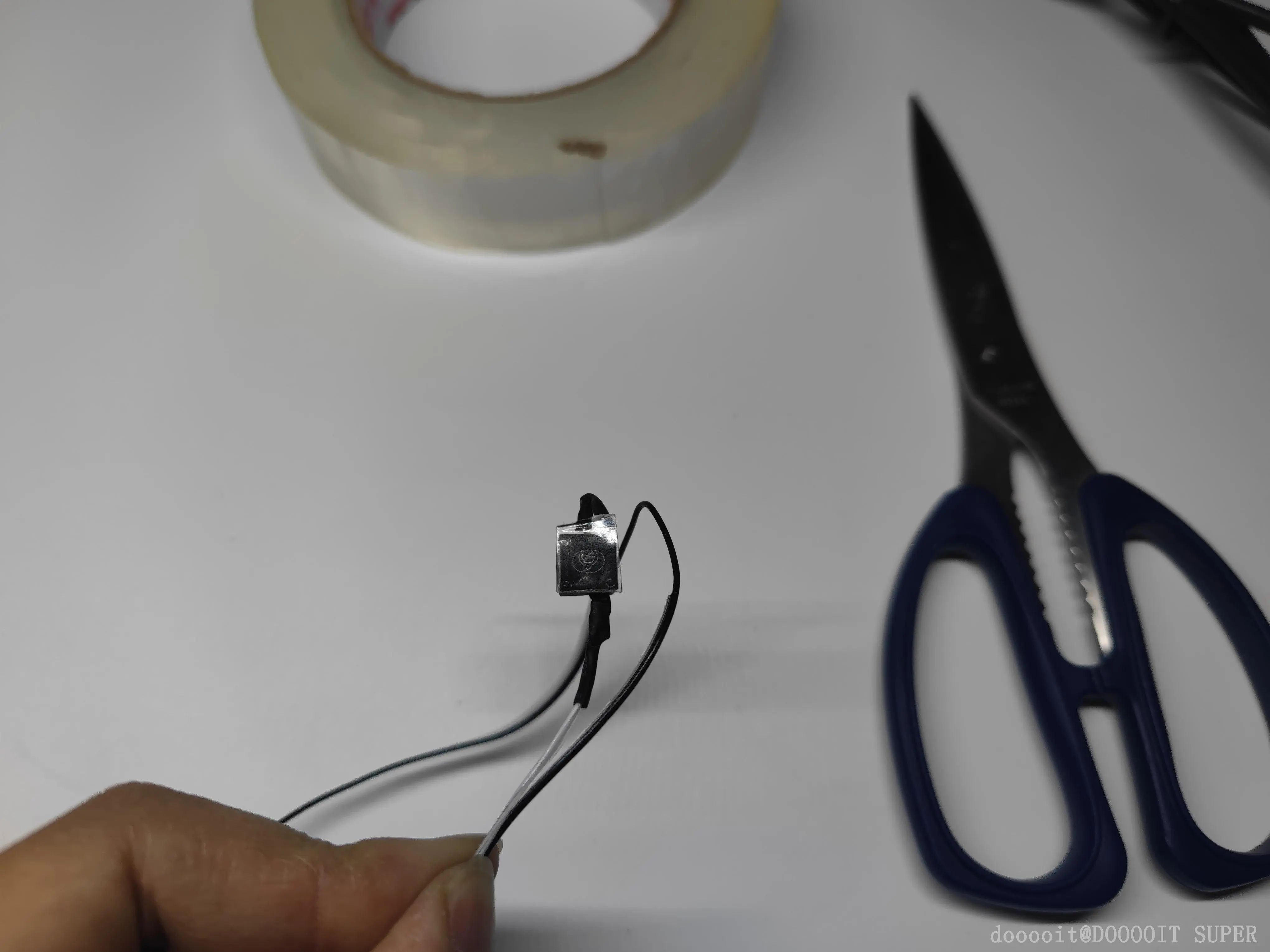

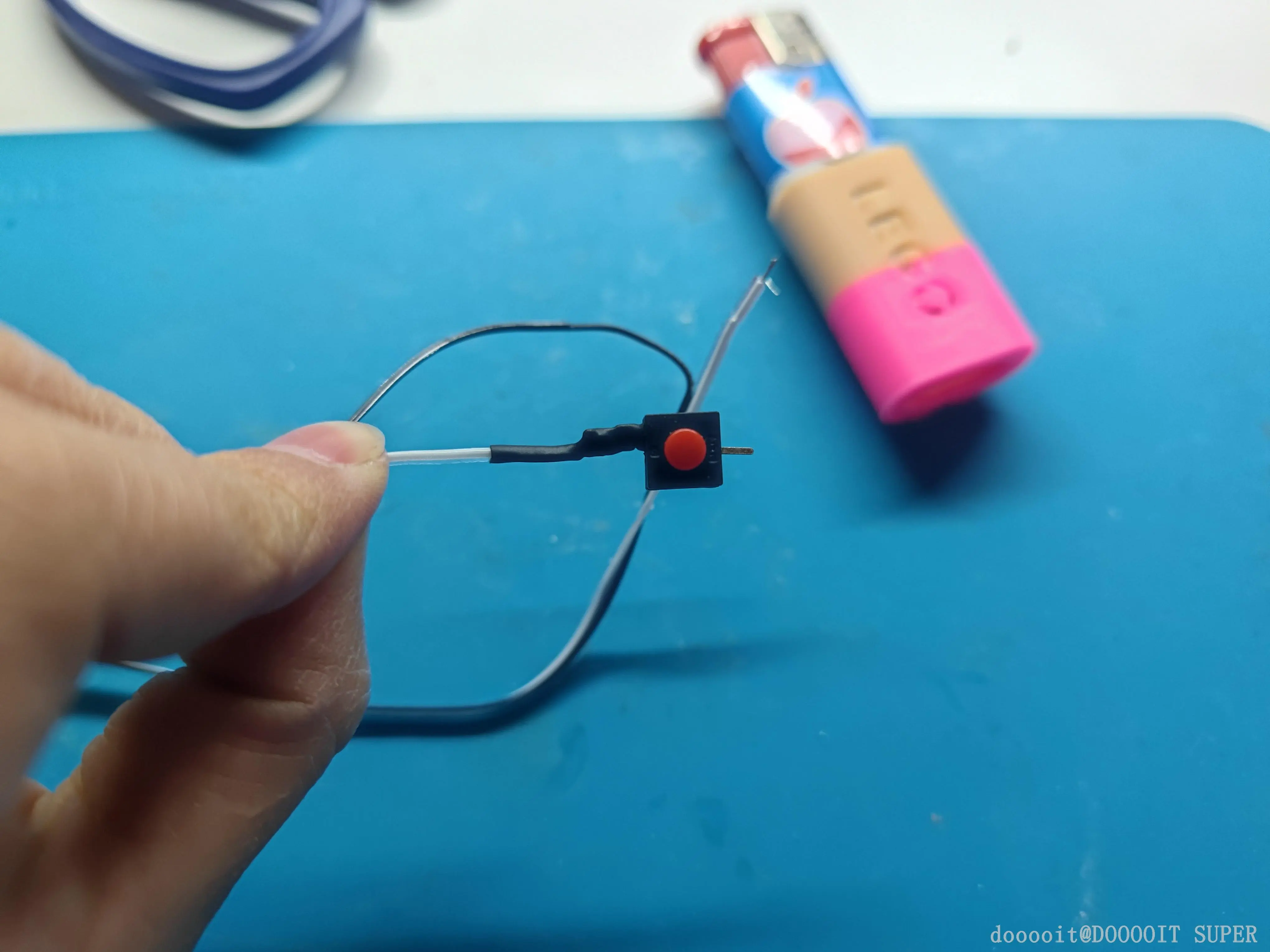

1.将开关焊接，控制正极

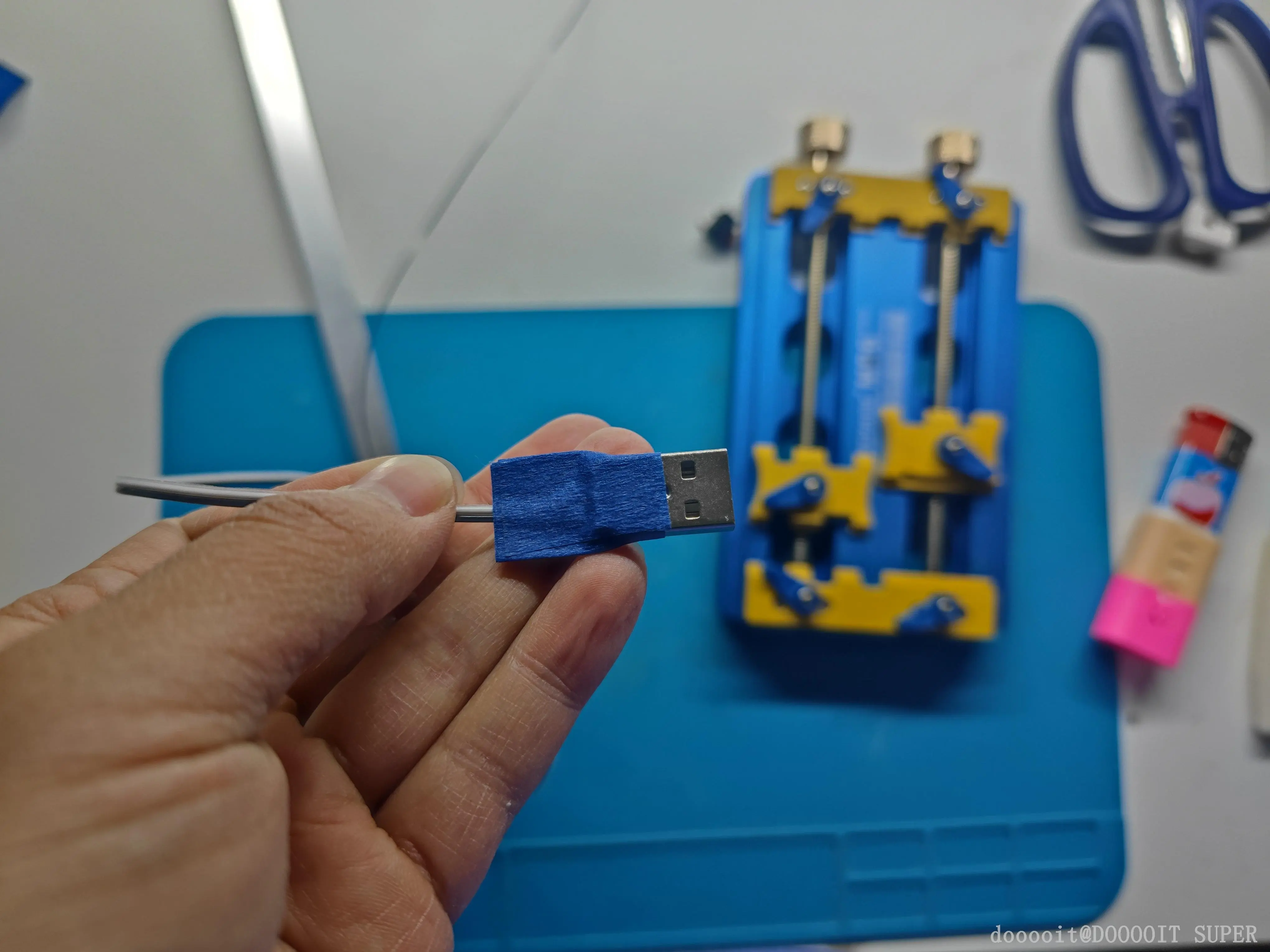

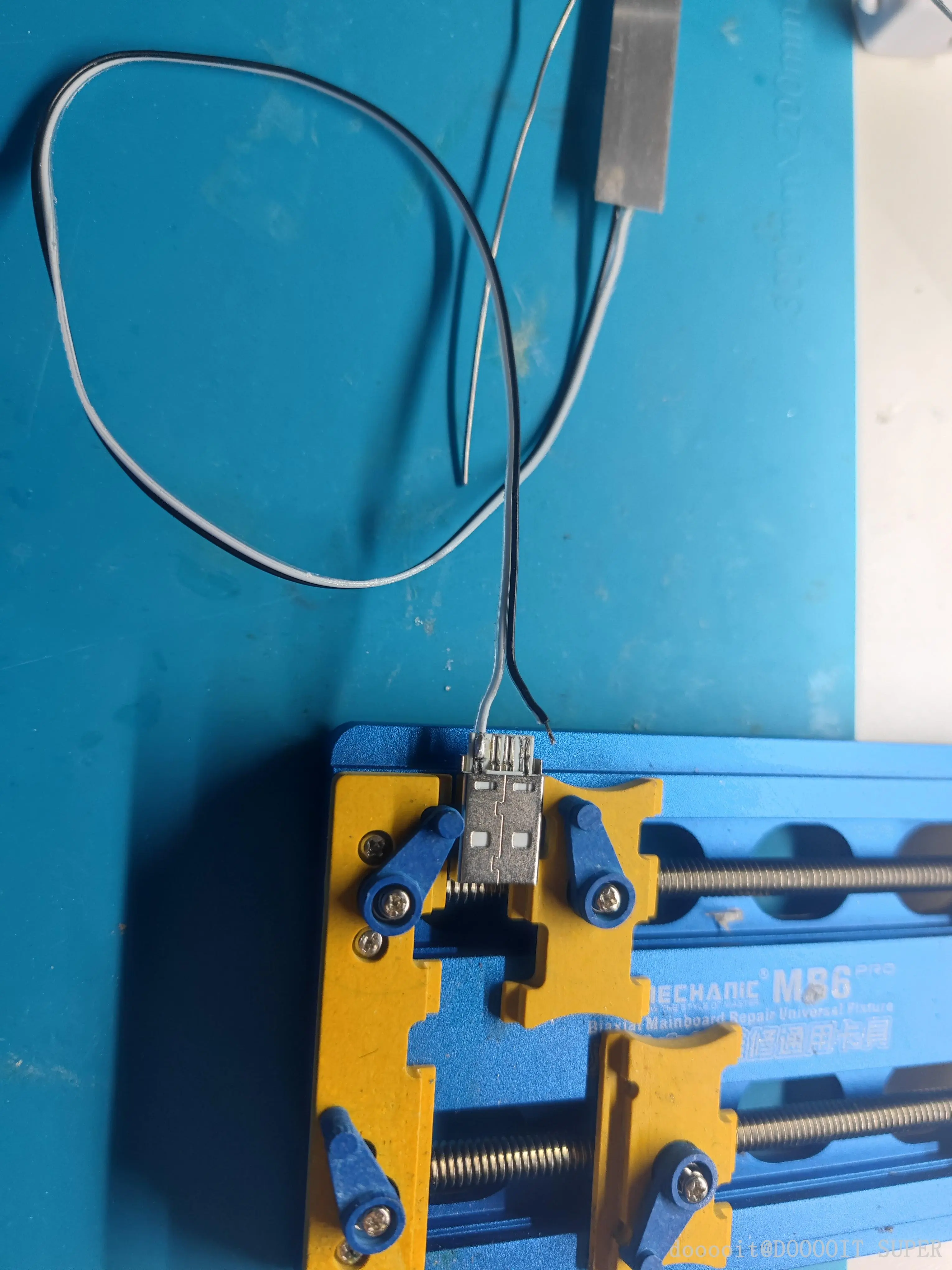

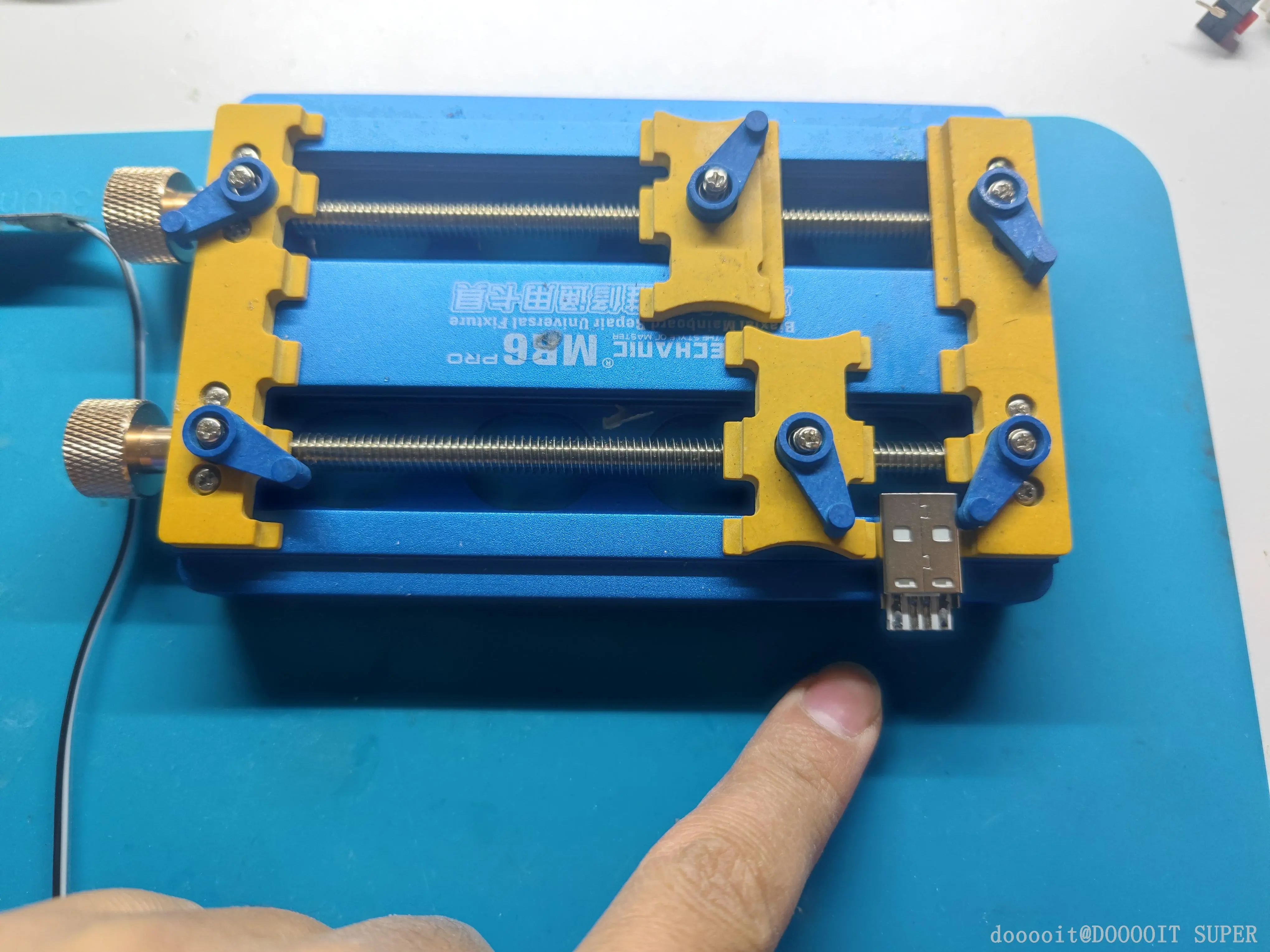

2.焊接好USB，用美纹纸将焊接处固定一下。

至此，灯部分完毕。

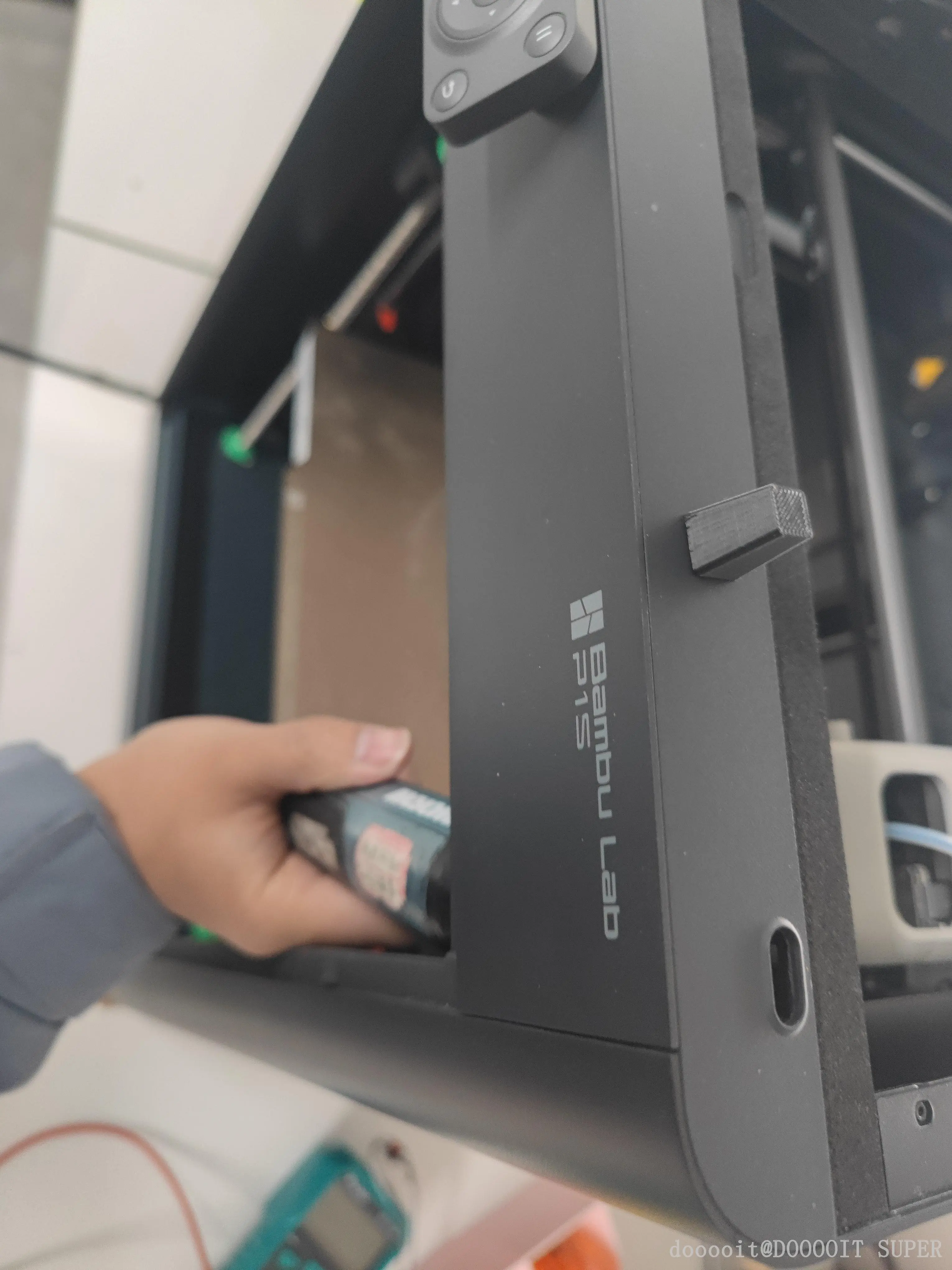

1.机器的按钮位置的正下方，有一孔位，此孔位刚好用于固定3D打印零件1-base，其目的是增高，实现按钮距离缺口较近

1. 打印零件2-button，这个是按压实体按钮

1.先将按钮粘接好纳米胶，稍后可以直接使用

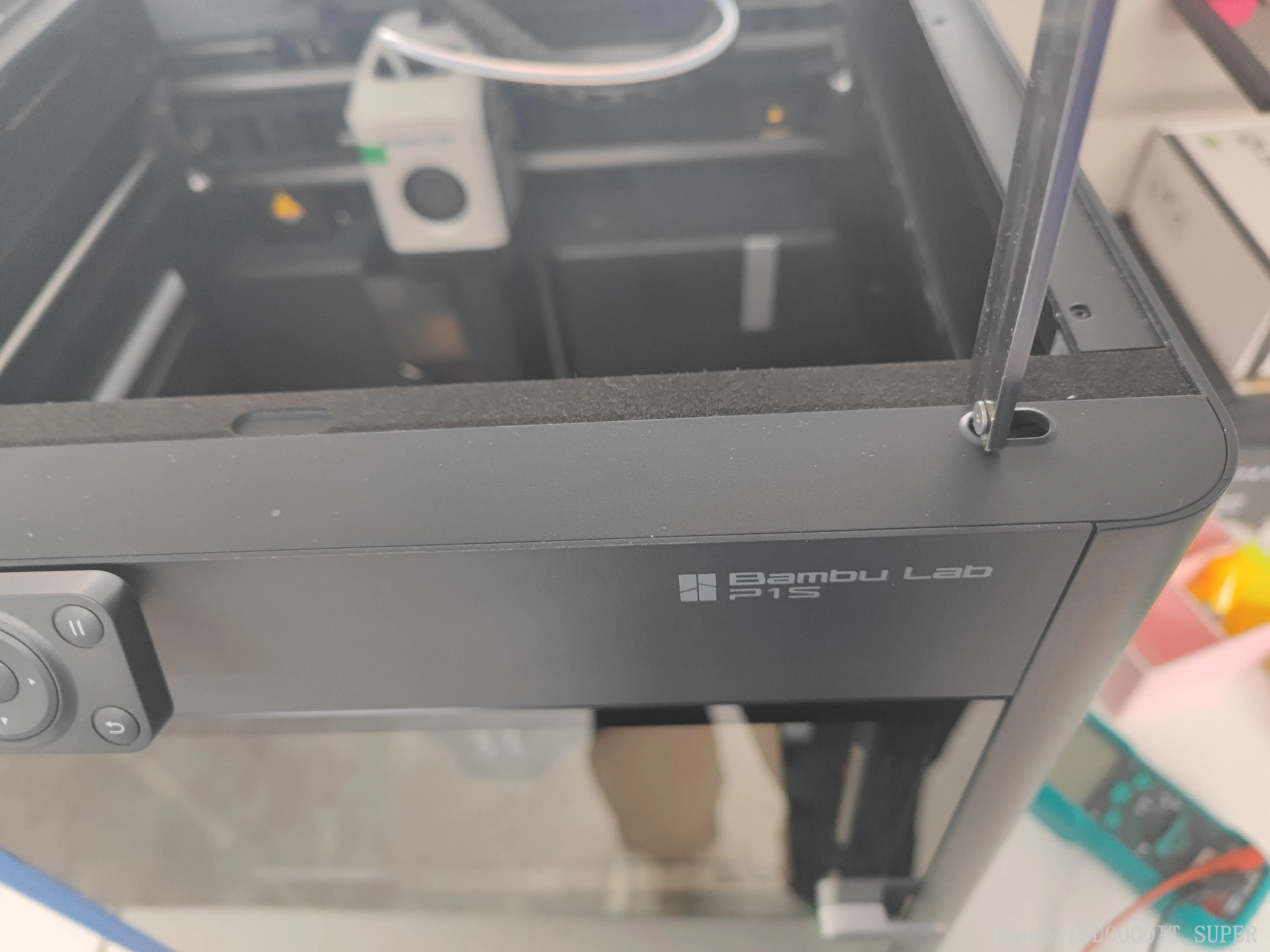

2.上螺丝。注意，螺丝必须是M4*12的沉头或者盘头螺丝，这样不会影响3D打印机头部的运动

3.将1-base零件先固定好

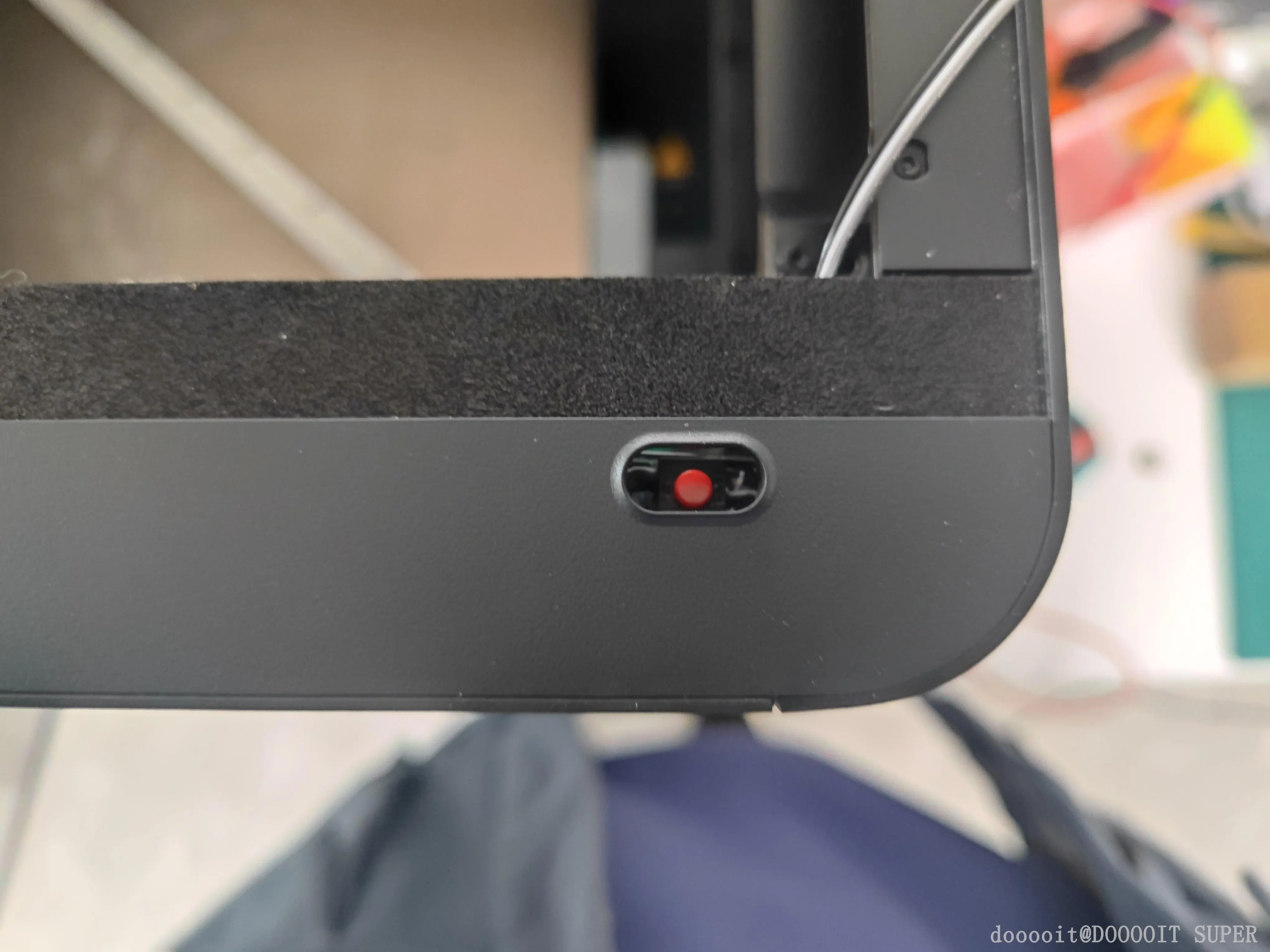

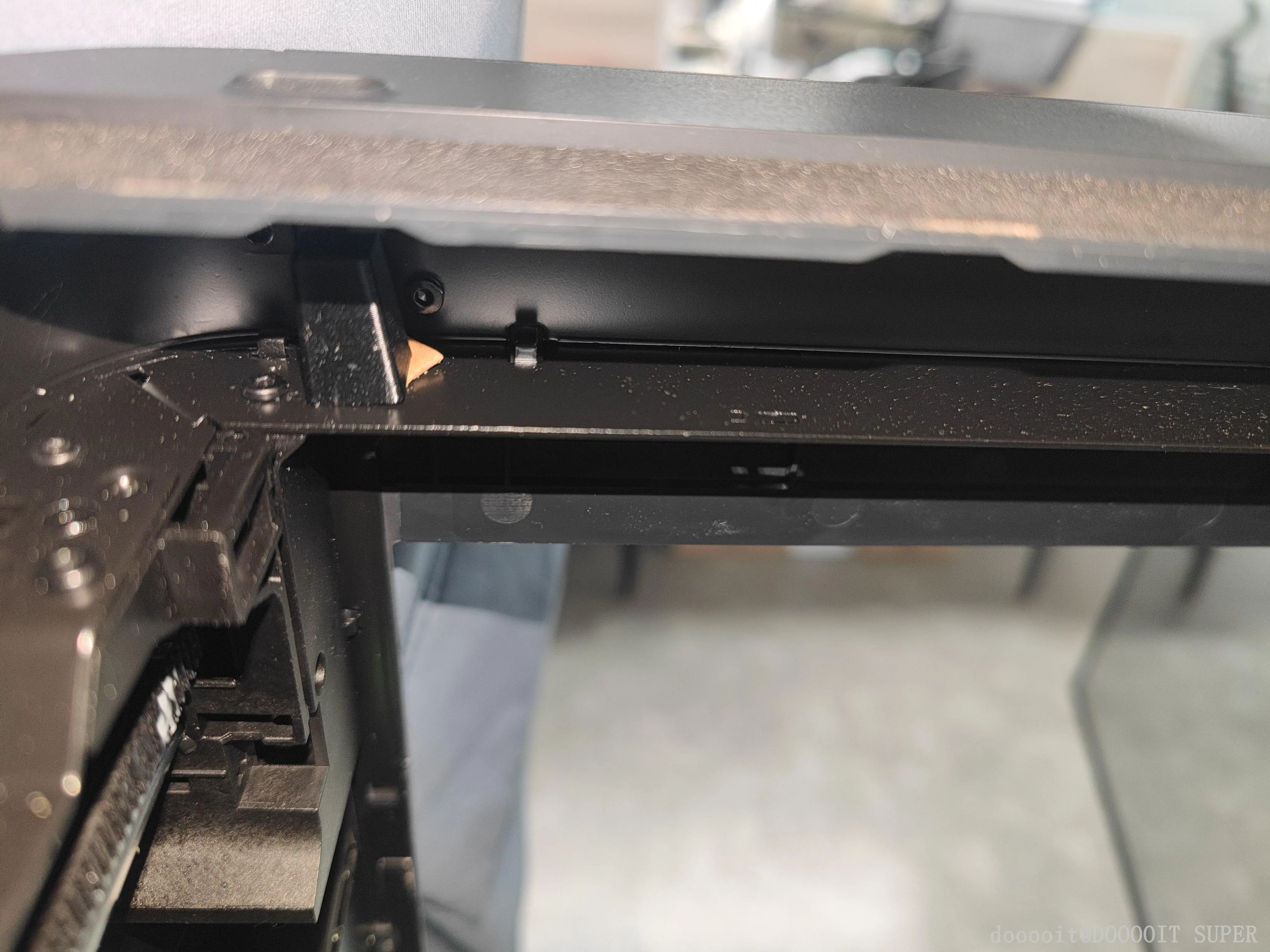

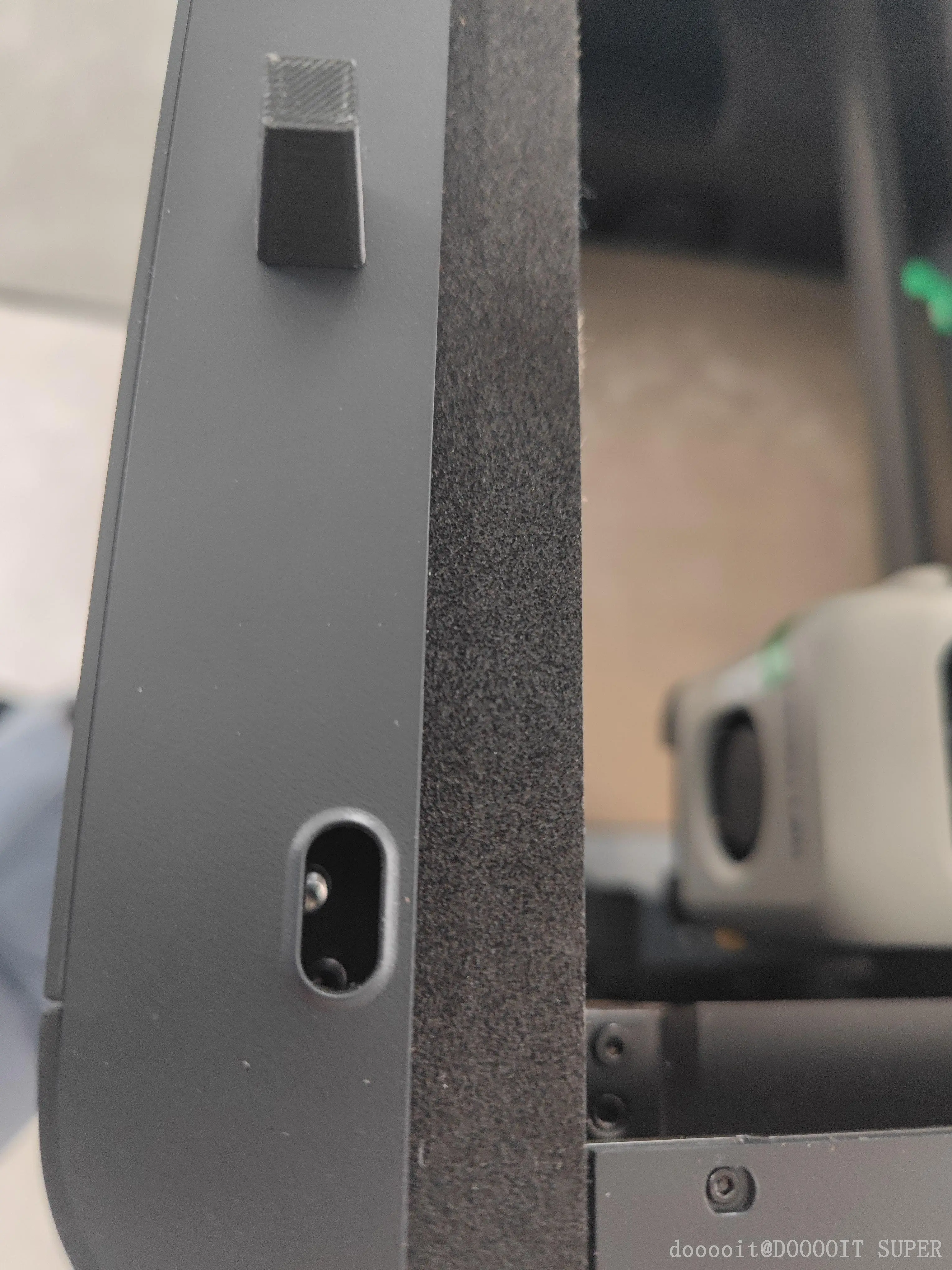

4.将粘有纳米胶的开关固定在1-base的顶面。此处注意，由于机器的底面并非平面，因此，需要垫平，此处使用的是纸板。效果参考图4，图5

至此，安装完成

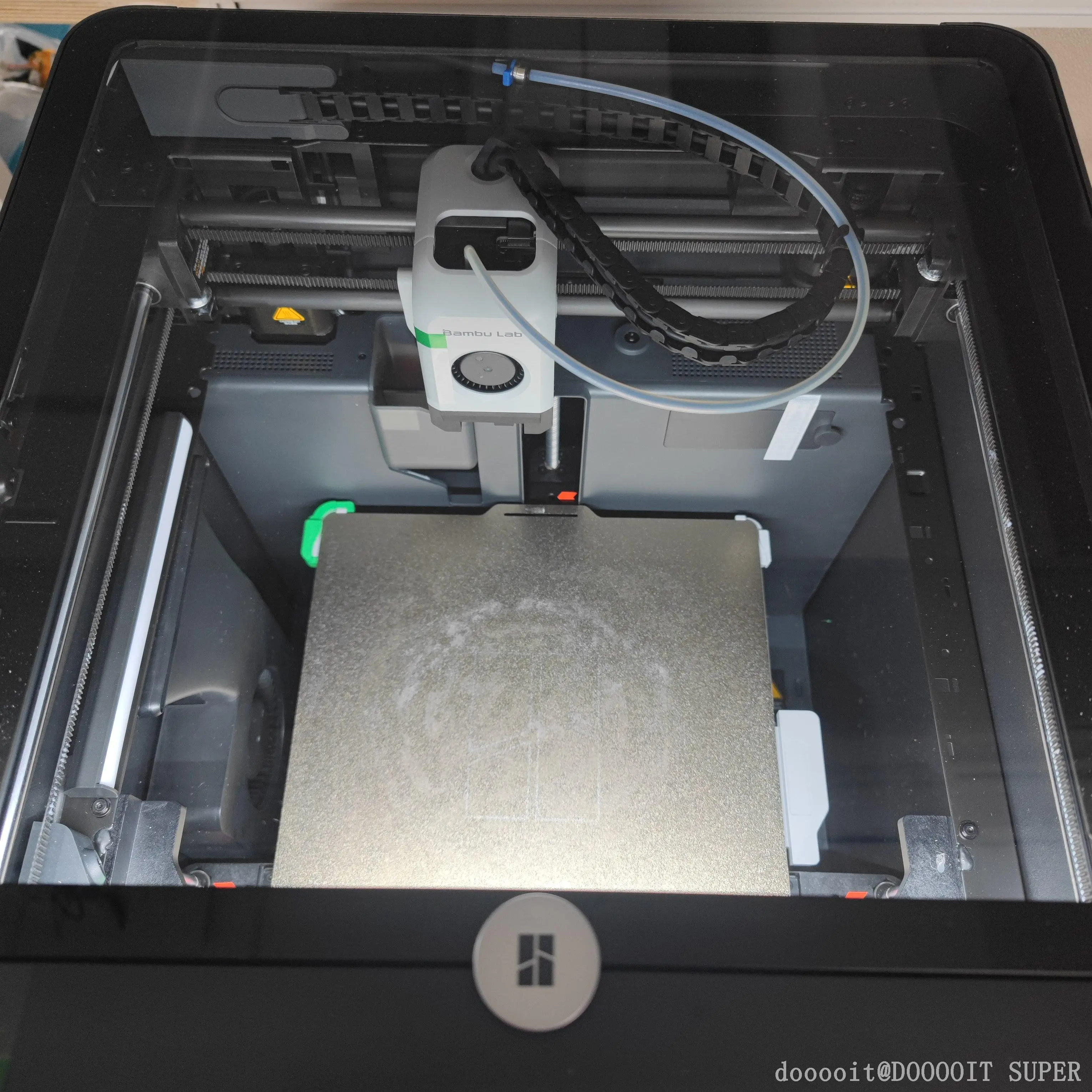

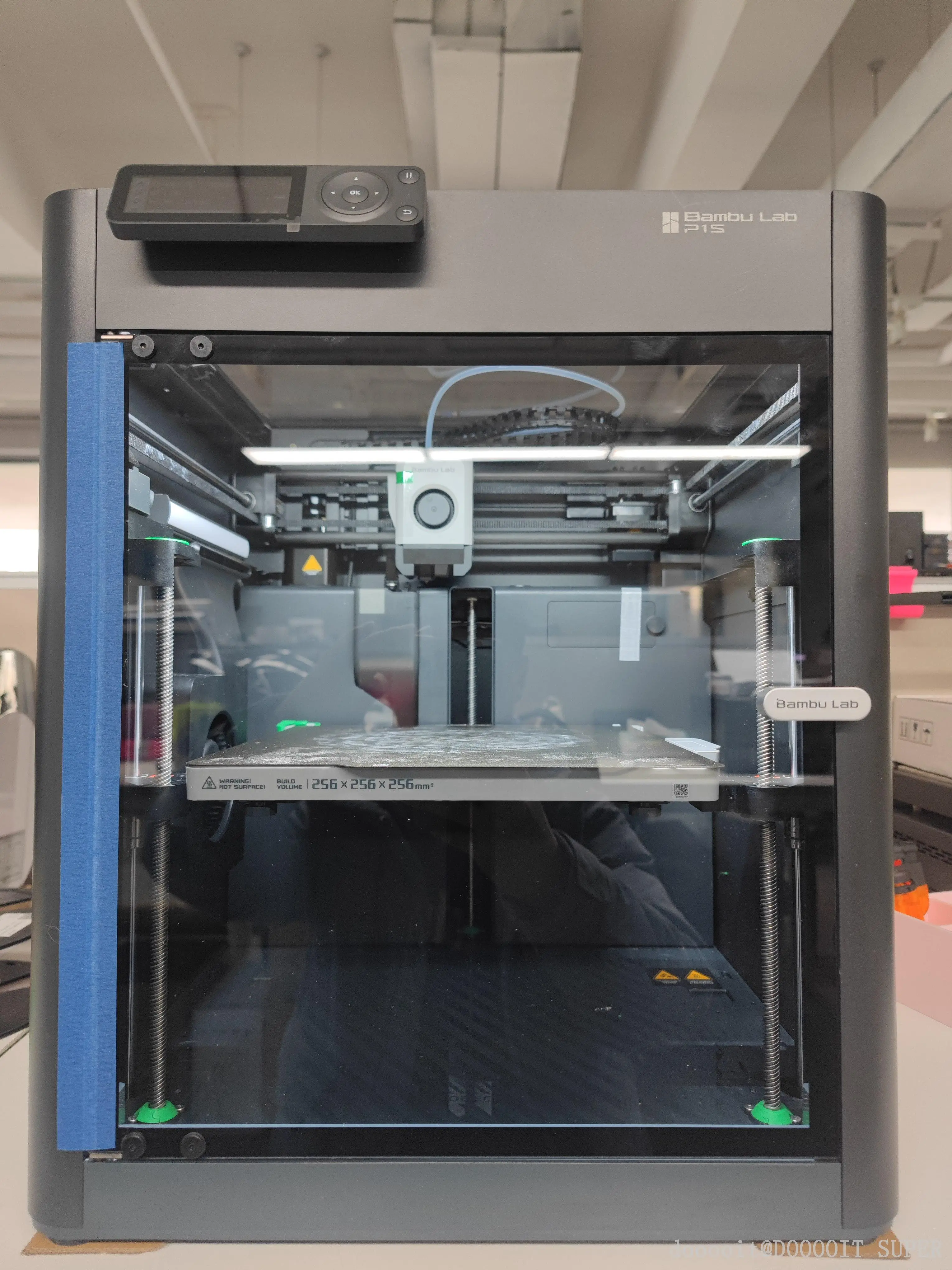

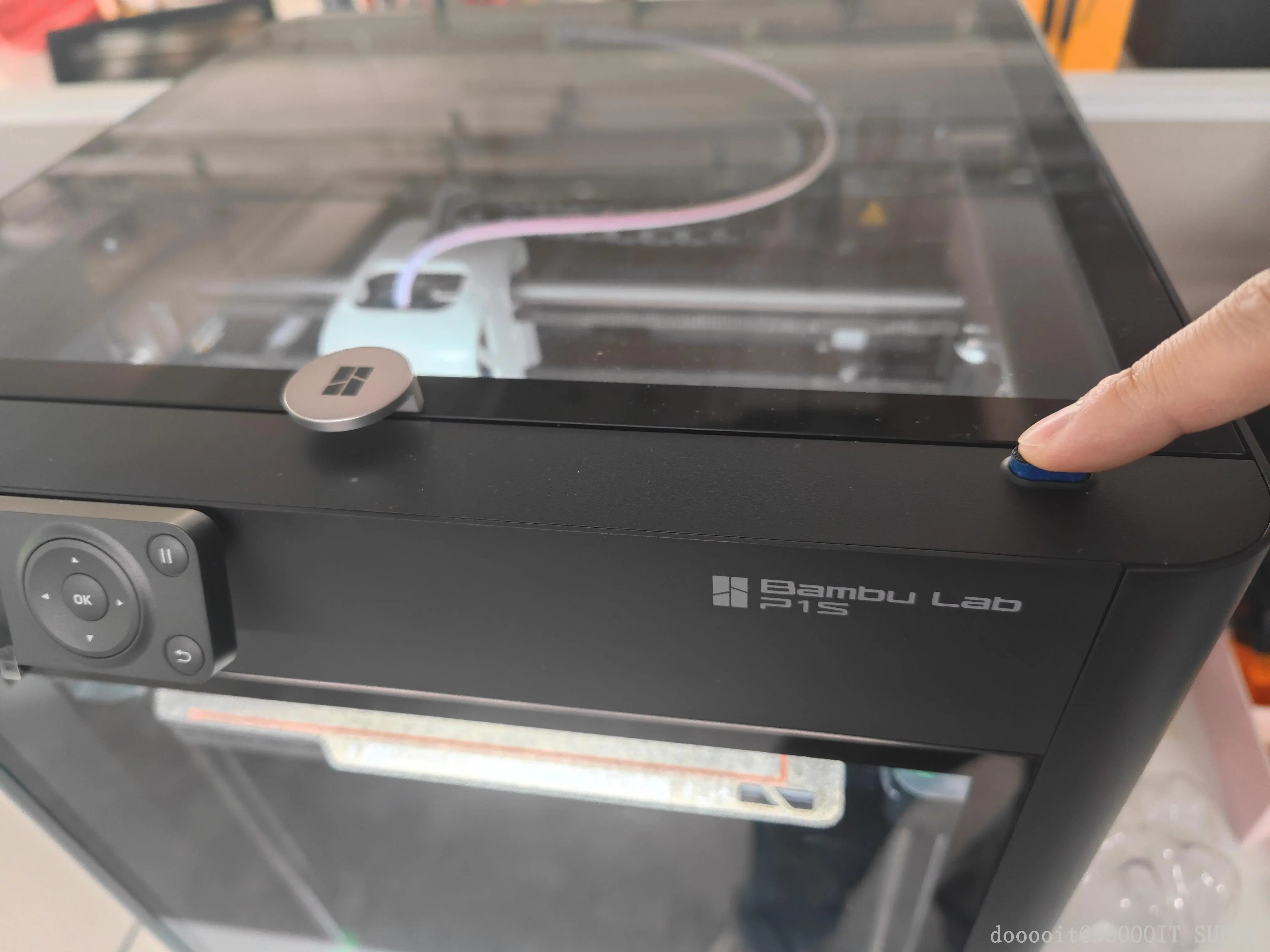

只需按下按钮，补光灯效果显著。请观看视频
