无需微控制器的自动溢水控制和干转防止器

由于我没有PC或笔记本电脑，所以我用安卓手机进行电路设计。电路设计使用了名为Every Circuit的安卓应用（可在Play Store下载）。

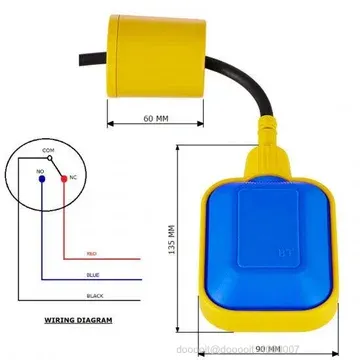

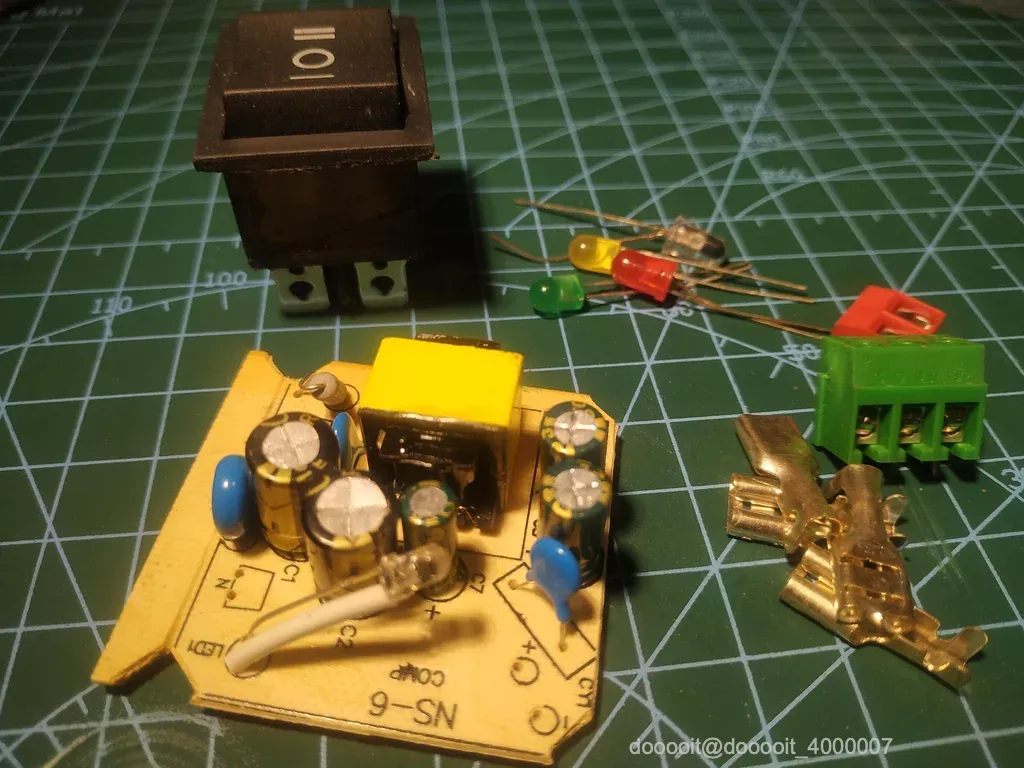

1. 为了设计电路，我使用了 Spst 和 Spdt 开关代替浮动开关（请参阅浮动开关接线图的图像）
2. 为了简单理解，我没有使用任何交流电源和电阻器
3. 在这里，我直接使用 12v 直流电源和直流电机进行模拟目的。
4. 在实时应用中，需要连接交流电源、电阻器、端子连接器和浮动开关。

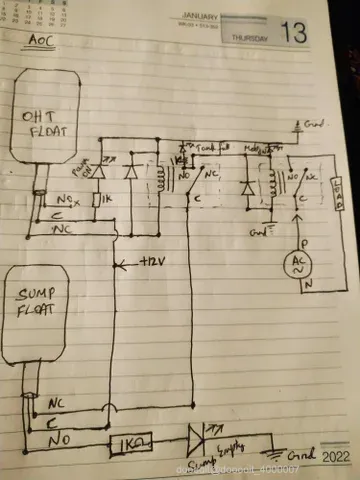

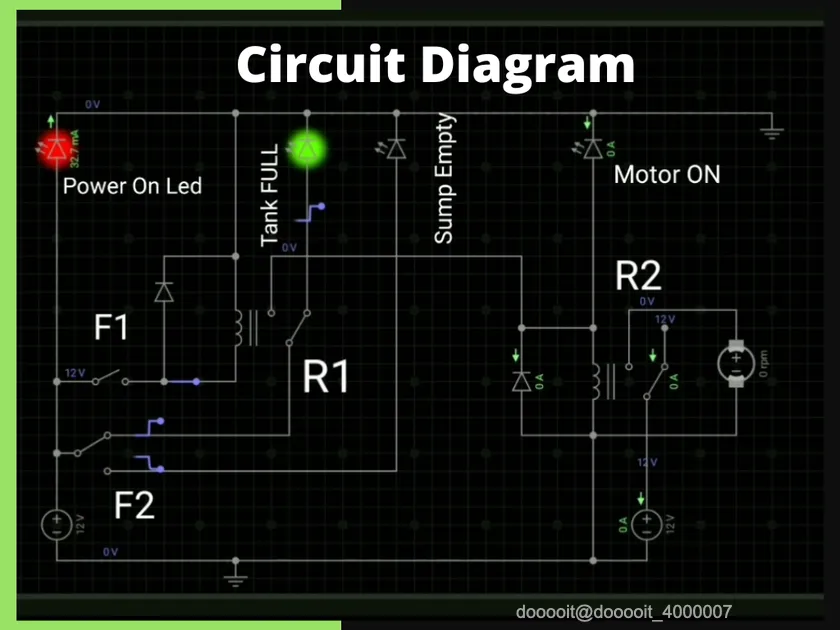

电路说明：

1. 12v 直流电源提供给两个浮动开关的公共端子以及电源开启 LED。
2. 高架水箱的 NO 端子 - 浮动开关连接到 10A 继电器的线圈。
3. 油底壳浮动开关的 NO 端子连接至 10A 继电器的公共端子。
4. 10A 继电器的 NO 端子连接到 30A 继电器的线圈和电机开启 LED
5. 10A 继电器的 NC 端子连接到水箱满 LED。
6. 油底壳浮动开关的 NC 端子连接至油底壳空 LED。
7. 30A 继电器的 NO 端子连接至电机启动盒的输入。
8. 30A继电器的公共端由220V交流电源供电。

电路工作原理：

情况 1：顶置式油箱为空，油底壳为满

1. 当高架水箱空了时，浮动开关下降，10A 继电器的线圈打开。
2. 由于油底壳已满，12V 电源从油底壳浮子流向 10A 继电器的公共端子。
3. 然后 10A 继电器触发 30A 继电器，从而打开电机。

情况 2：顶置式水箱已满

1. 如果 OHT 已满，浮动开关将向上浮动，并打开水箱满 LED 并关闭 10A 继电器。

案例 3：

1. 如果油底壳是空的，则电机不会运转，直到充满水为止。

请参阅上面的图片和视频了解电路的工作原理。

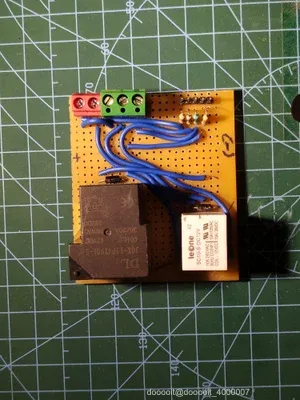

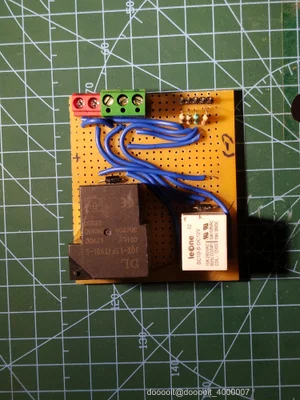

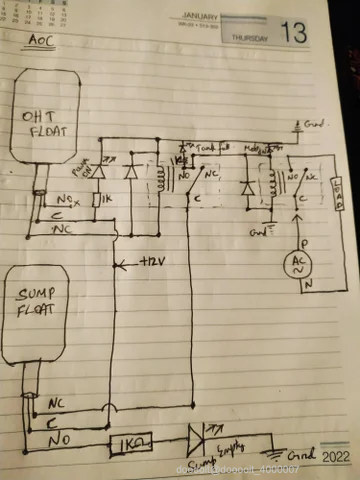

1. 连接按照电路图进行。
2. 浮动开关的端子连接器是焊接的。
3. 4 x 1K 电阻与 LED 串联。

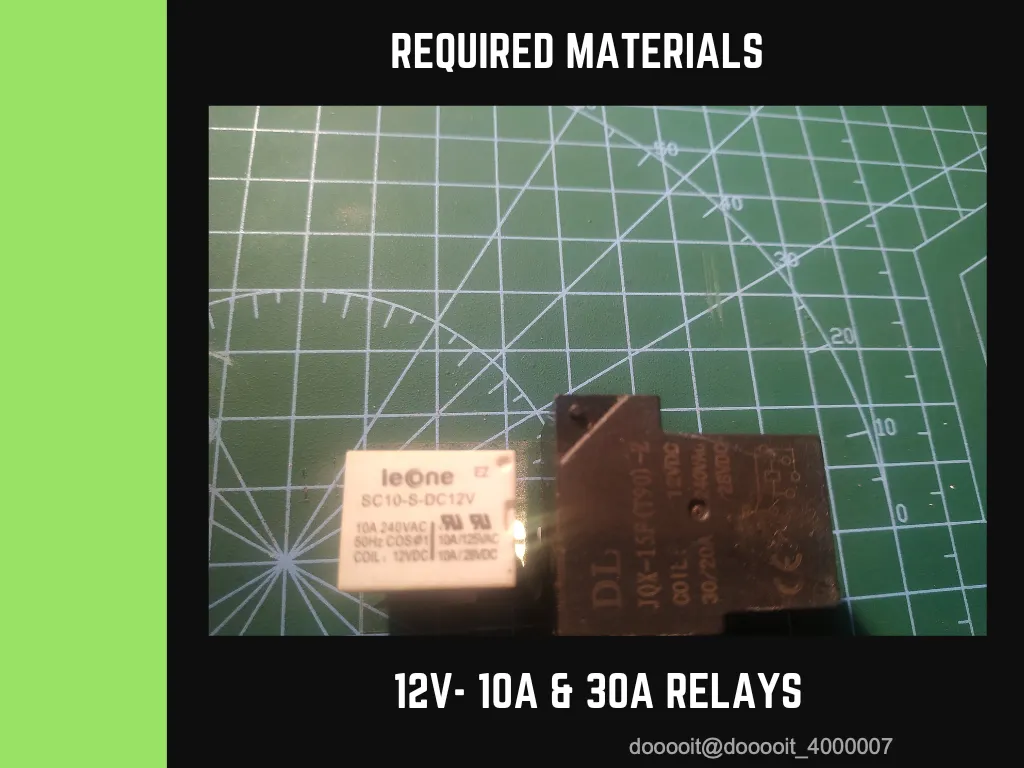

4. 30A继电器用于承受电机所承受的大电流。

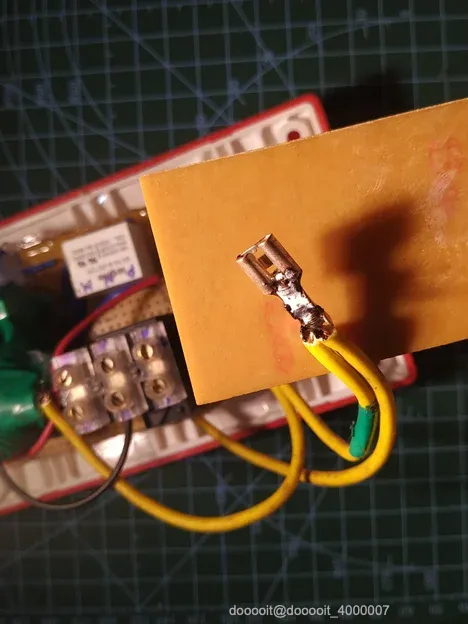

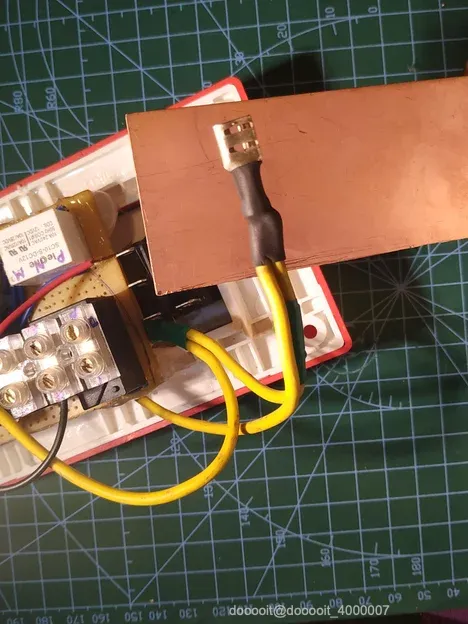

5. 母端子连接器接线片与 2.5 平方毫米电线焊接，该电线将连接到 DPTD 旁路开关。

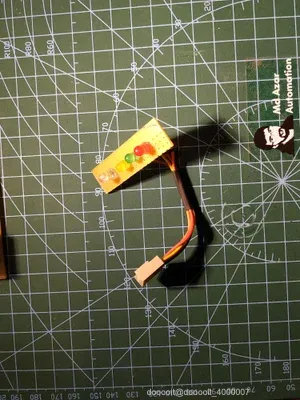

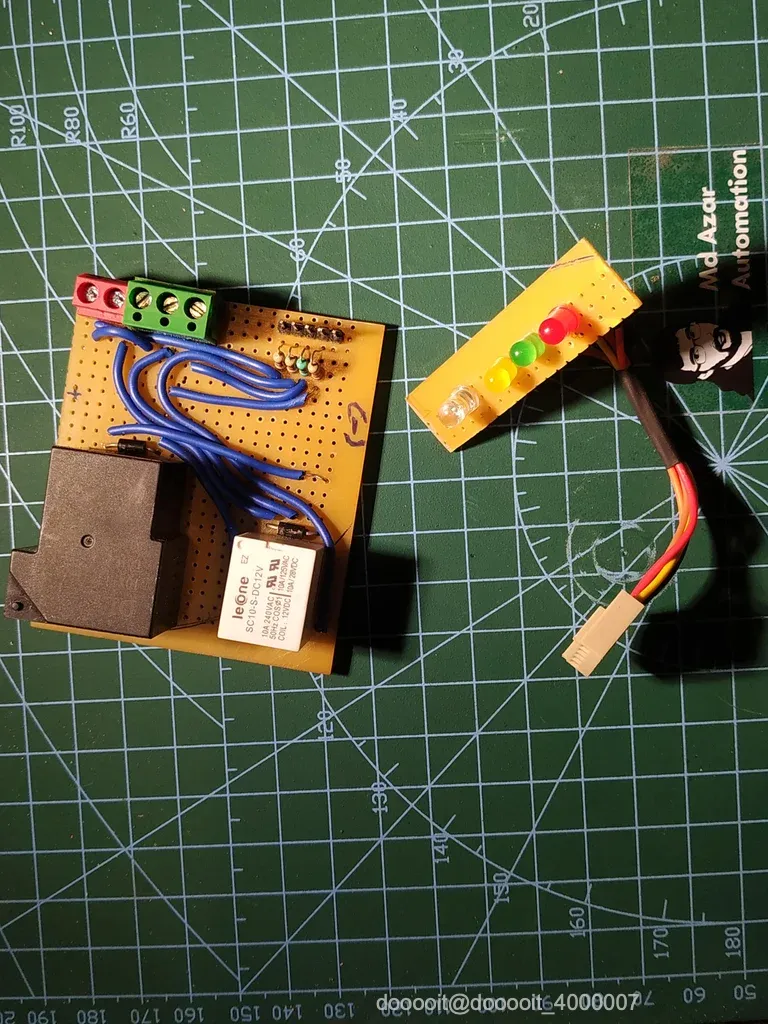

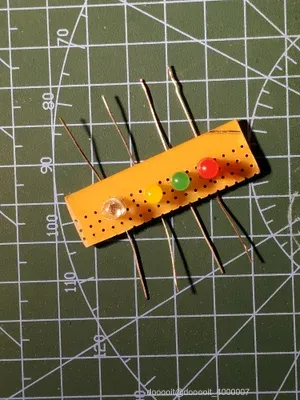

6. 焊接了 5 针 relimate 连接器，用于连接指示 LED。

打开电源前确认所有连接

小心高压

*小心处理 220V 交流电源

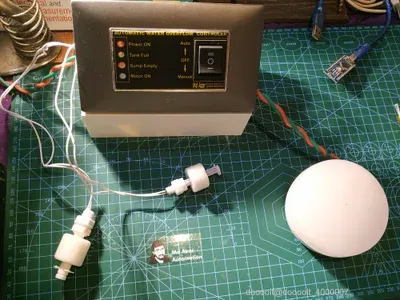

为了测试电路，我使用了普通浮动开关和交流灯泡而不是电机，如视频中所示。

每当油底壳为空时，电机保持关闭状态。

如果 OHT 为空且油底壳为满，则电机启动。

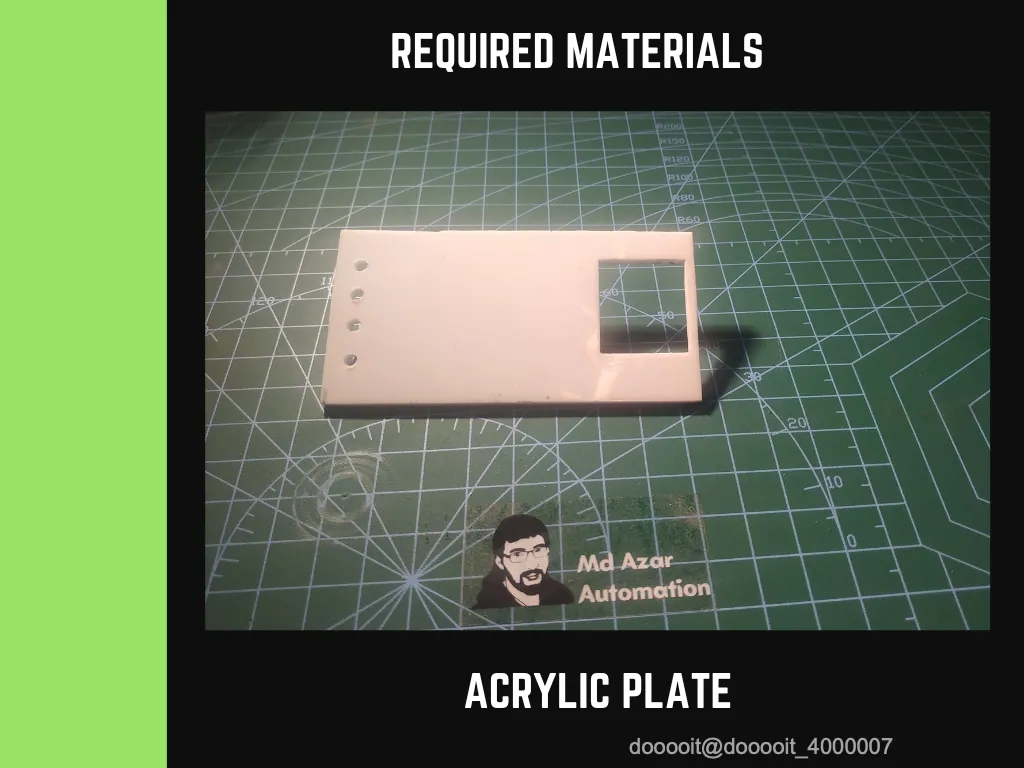

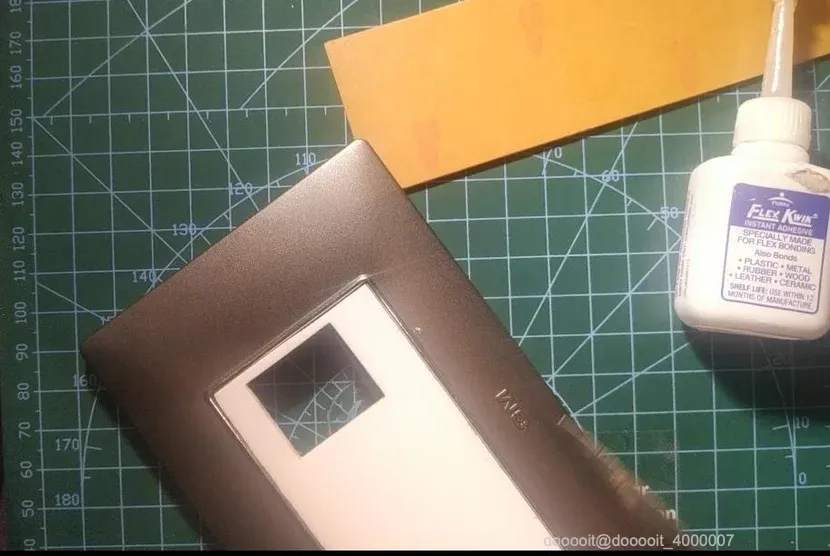

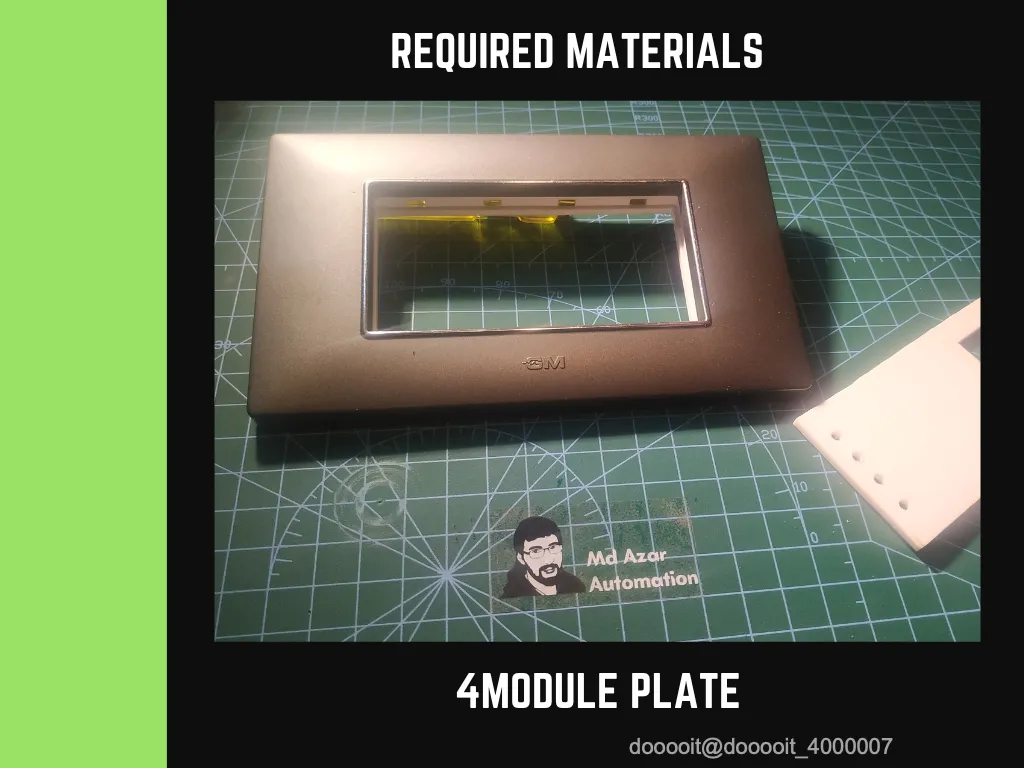

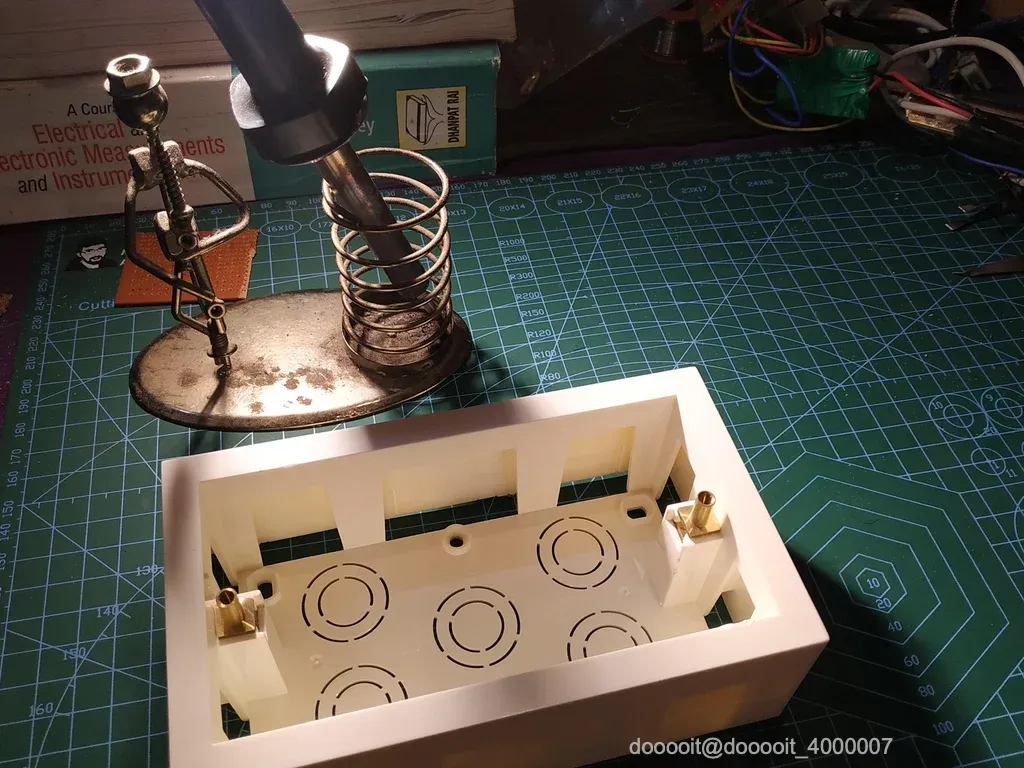

1. 4模块板和亚克力板都使用柔性快速粘贴粘合在一起
2. 贴纸由当地商店设计并粘贴在亚克力板上
3. 为指示器钻了 3 毫米的孔。

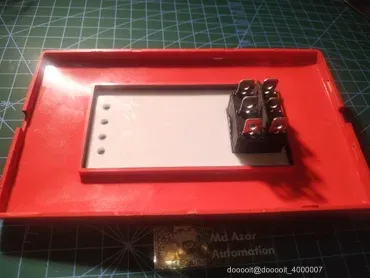

4. DPDT 旁路开关已放置并焊接。
5. 使用胶枪将指示灯和电路板放置在亚克力板后面
6. 最后将整个板与 4 个模块表面盒用螺丝固定。

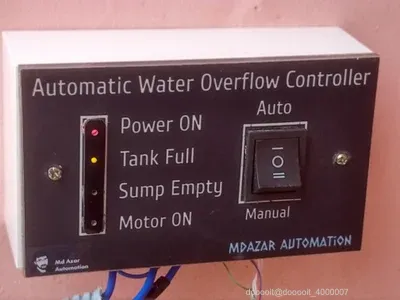

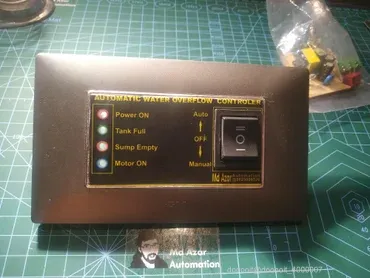

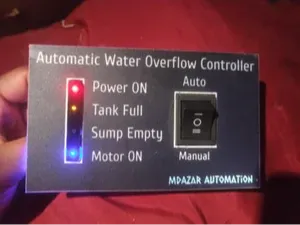

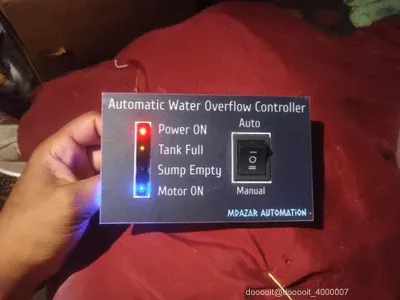

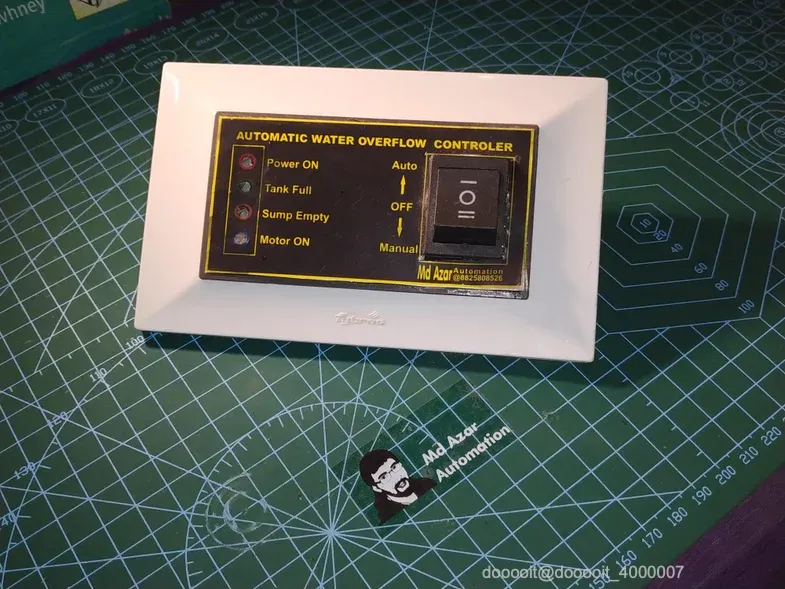

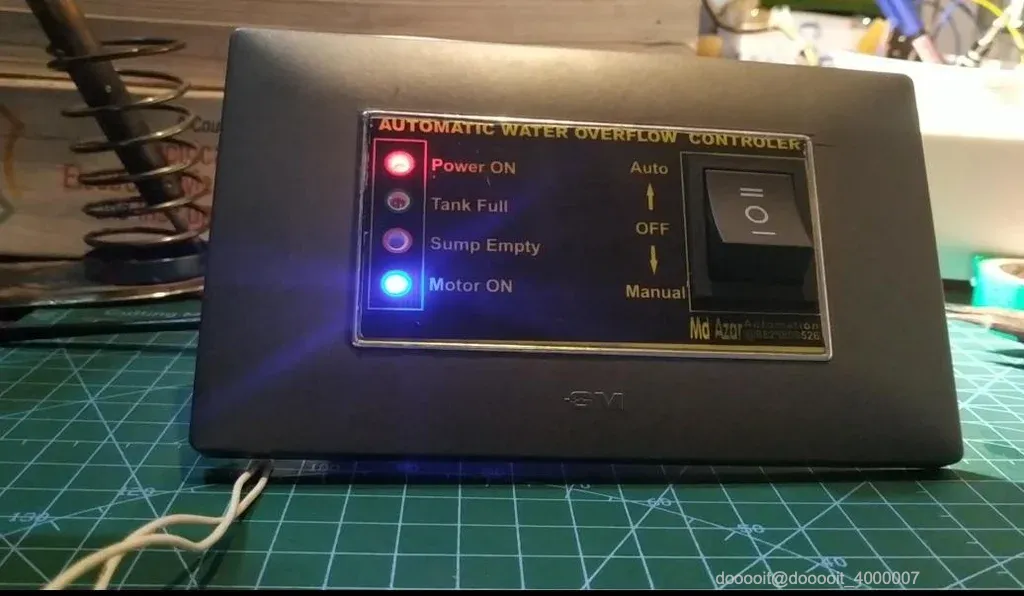

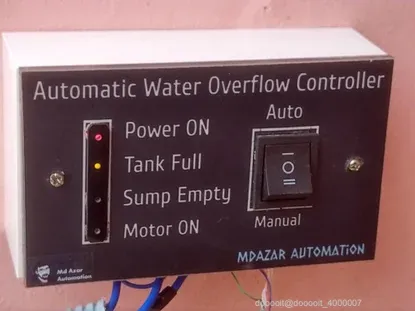

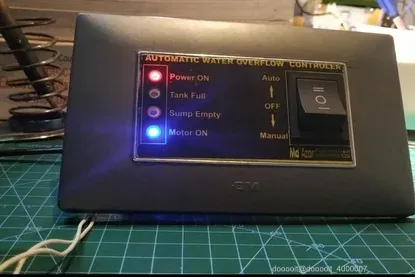

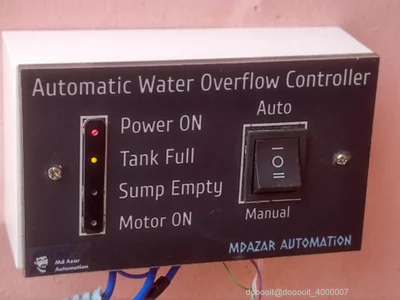

我使用了三种前面板设计方案，如上图所示。您可以使用其中任何一种设计。

希望你喜欢这个电子项目。我已经分享了这个项目所需的所有信息。如果你能分享宝贵的反馈，我将不胜感激。

如果您有任何疑问，请在评论区留言。谢谢，祝您学习愉快。
