Wifi智能插座2.0

您需要做的第一件事是在将 esp12f 焊接到 PCB 之前对其进行编程。

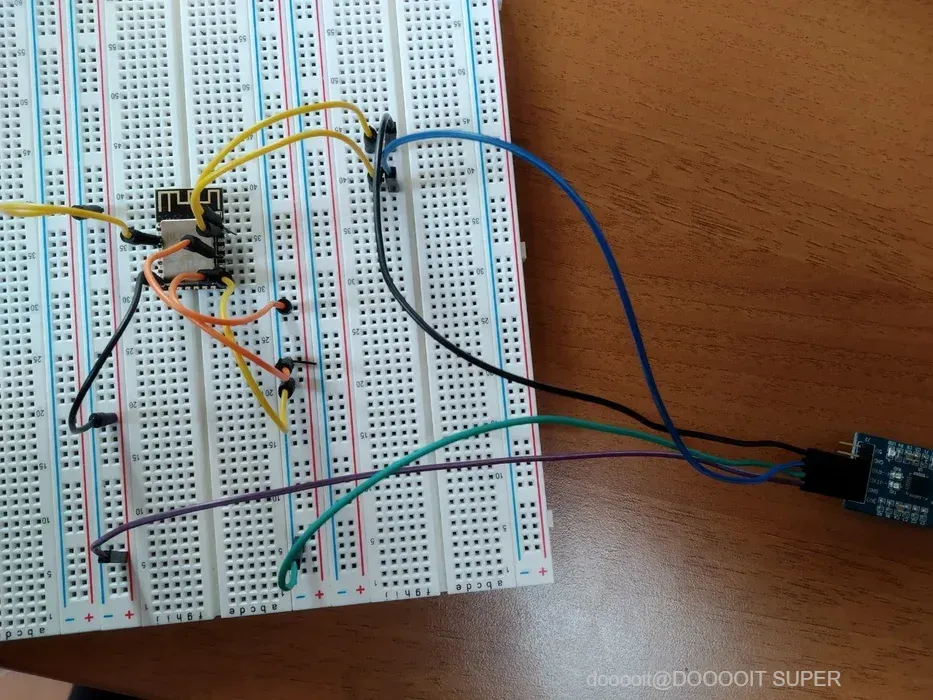

市面上有很多分线板非常适合为这款板子编程，所以你可以选择你喜欢的。幸运的是，我有一些非常细的跳线，可以插在 esp12f 引脚的小孔里。这样它们就能与电路板上的引脚进行必要的“接触”。

现在您必须通过以下方式将开发板与 USB 转串行转换器连接起来：

Esp12f -------- USB转串口

VCC--> 3.3V

CH-PD --> 3.3V

GND-->GND

GPIO15-->GND

GPIO0——>GND

发送-->接收

接收-->发送

现在您可以将 USB 转串行转换器插入电脑，并且您应该能够通过 Arduino Ide 看到新的串行端口。

那么我建议你加入这个很棒的 Facebook ESP8266 智​​能家居社区，下载固件。当然，它是 100% 免费的。在那里你可以找到包含代码的 GitHub 项目，以及与 Home-Assistant 集成的配置。

https://www.facebook.com/groups/351472505248816/

下载固件后，您必须运行 jar 工具，该工具将创建要上传到 esp12f 的配置文件。在该工具中，您必须设置您的 WiFi SSID 和密码、您的 mqtt 代理、用户名和密码。

然后，你必须选择图片中看到的所有其他东西，当然，引脚设置也是一样的。不过，所有细节都在 Wiki 中有解释。

配置文件生成后，在 Arduino IDE 中打开 SmartHome_v50beta5nc.ino。然后选择你的开发板类型（我这里使用的是“NodeMCU 1.0 esp12e”）。

如果您想使用 DHT11 温度传感器代替 DHT22，最后还需要做一件事。您需要打开 routine_termostato.ino 文件，将 DHTTYPE DHT22 行更改为 DHTTYPE DHT11。然后保存并上传代码。

大功告成！现在我们可以把所有东西焊接到 PCB 上了。

在开始之前，当然，如果您愿意，您可以修改 PCB。例如，如果您出于某些原因不喜欢我的螺丝端子，您可以选择不同类型的螺丝端子！

您可以在这里下载 PCB 的 gerber 文件：

https://www.dropbox.com/s/lyl27vyue1t1v3j/Gerber_d...

好了，打印出来之后我们就可以开始焊接了。

我的技术不太成熟，从我的 esp12f 焊接就能看出来，所以希望你能比我做得更好！我稍微修改了一下原来的 PCB，因为有一些错误，但我不想重新打印。只有一件事我不能改变，那就是晶体管的方向。你必须按照与 PCB 上设计方向相反的方向焊接它们（如上图所示）。

esp12f 下方电阻的值为 5K（它们是按钮的下拉电阻），光耦合器下方电阻的值为 1k（它们连接到晶体管的基极）。

焊接时务必小心所有元件，尤其是两个有极性的电解电容，如果焊接错误，可能会爆炸。此外，光耦合器和二极管也需要正确焊接！

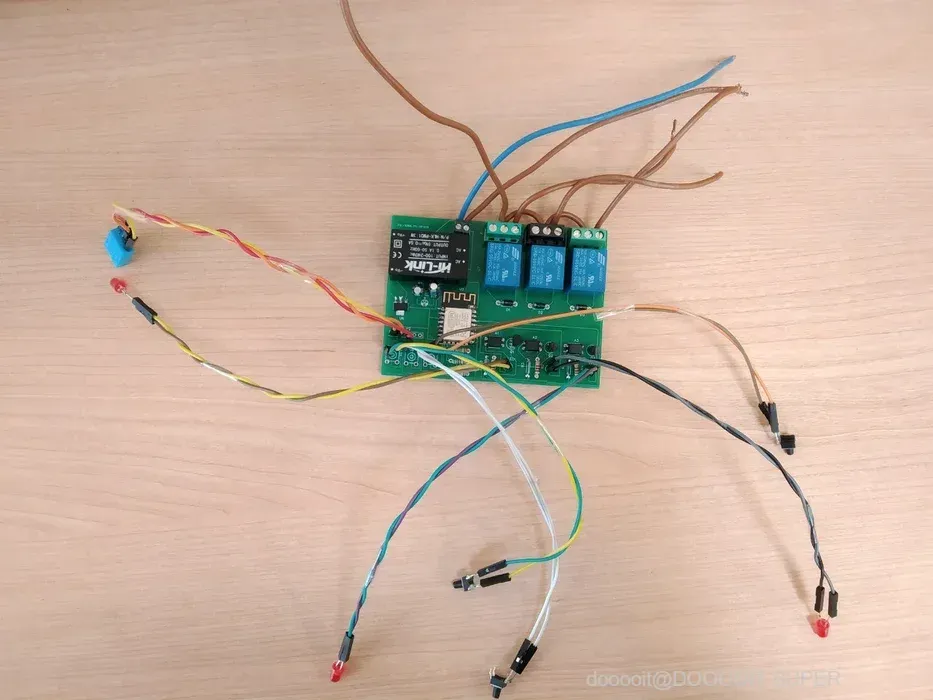

不要将按钮、LED 和温度传感器直接焊接到 PCB 上，而是先将它们连接到电线上，然后再将电线焊接到印刷电路板上。对于按钮，只需焊接较高的两个引脚即可。另外两个引脚无需焊接。（LED 的长脚必须连接到较高的引脚，短脚连接到较低的引脚；对于按钮，必须连接的是彼此靠近的两个引脚）。

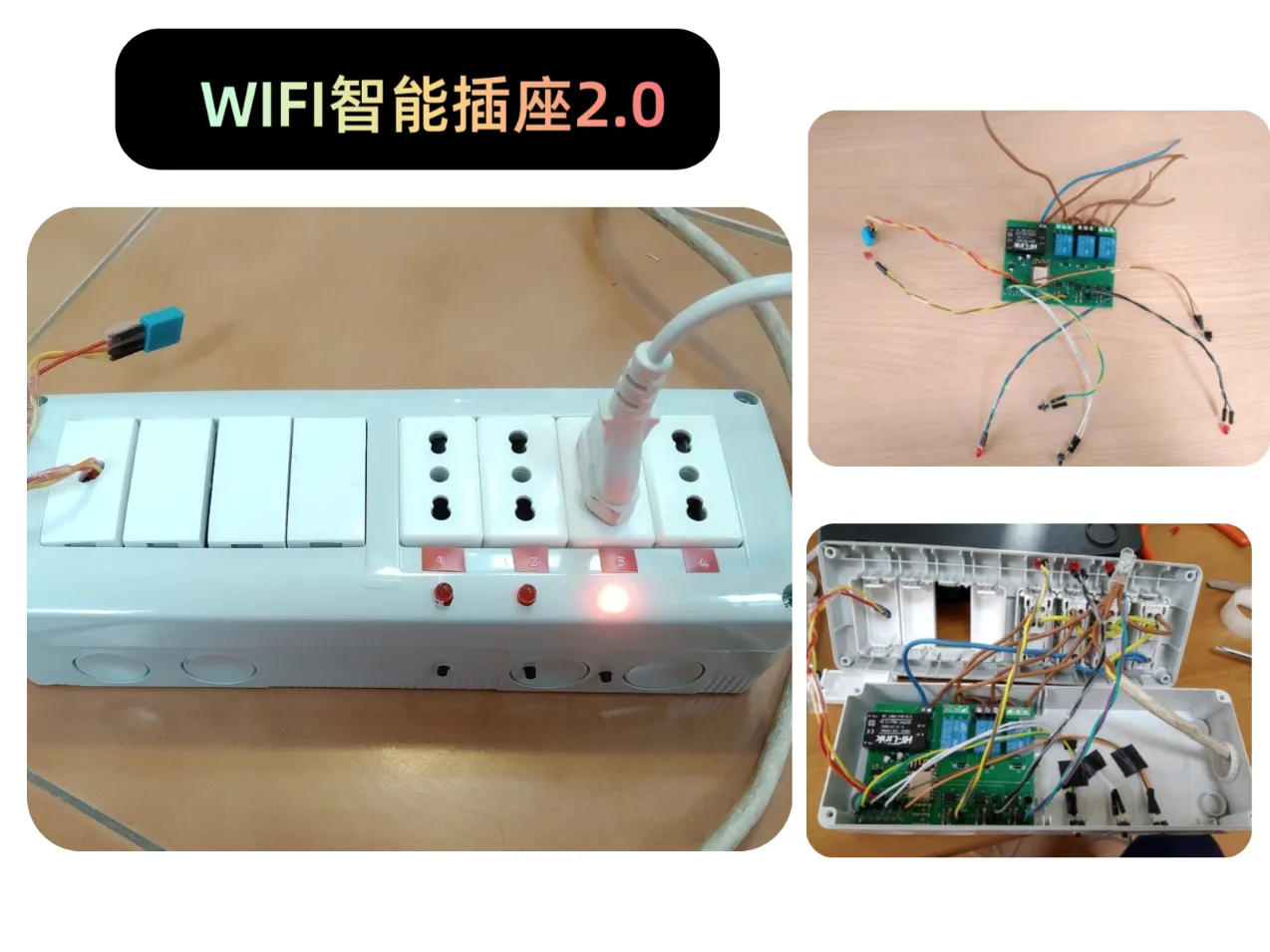

这样，你就可以在灯带的任何地方放置LED灯、按钮和dht11（或dht22）。在介绍图片中，你可以看到我选择放置它们的位置。

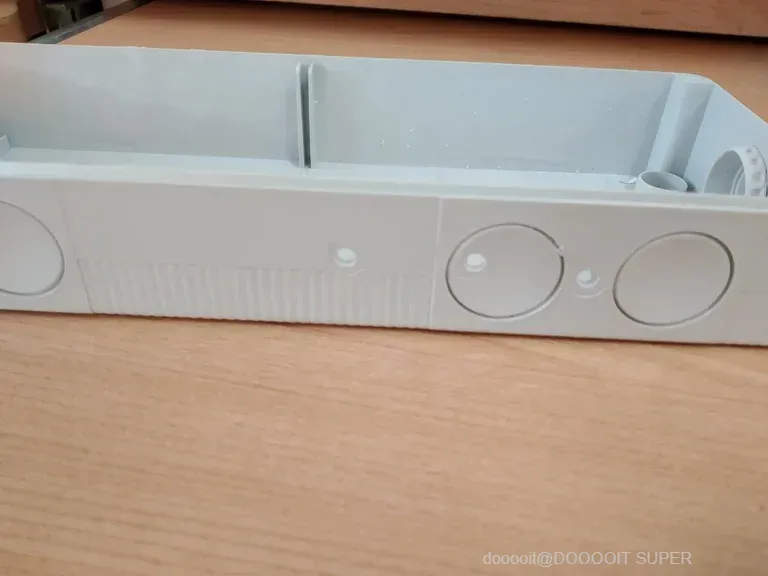

现在我们可以在这些组件所需的所有位置上钻孔了！

没有太多要说的，决定你想把传感器、按钮和 LED 放在哪里，然后钻孔！

我的并不完美，甚至没有对齐，所以，再说一次，做得比我更好:)

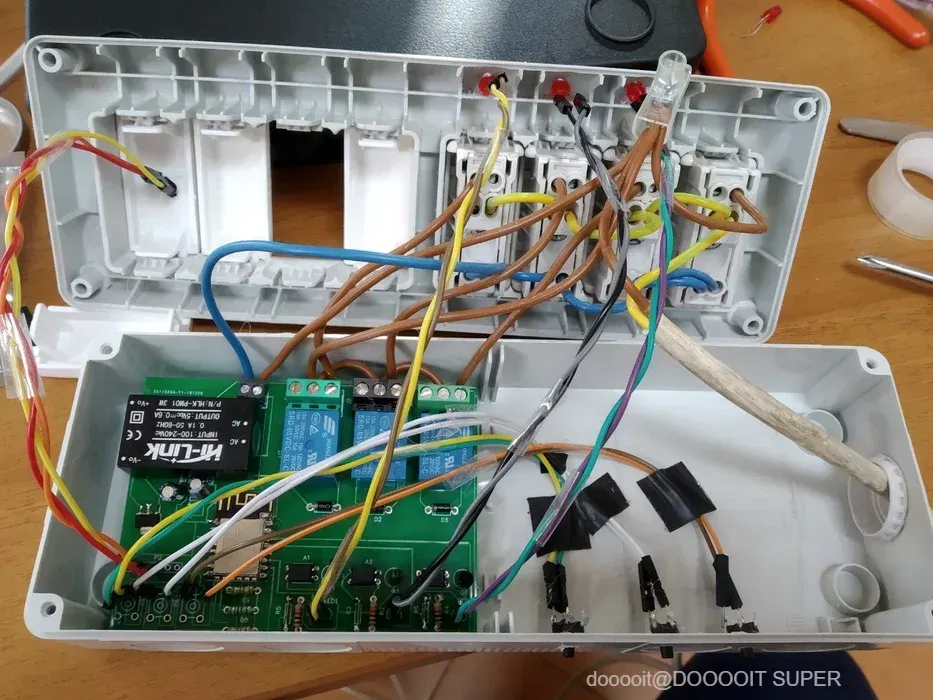

在将 PCB 插入条带之前，我建议先将电线连接到交流输入和继电器输出，正如您在两步之前的图像中所看到的那样。

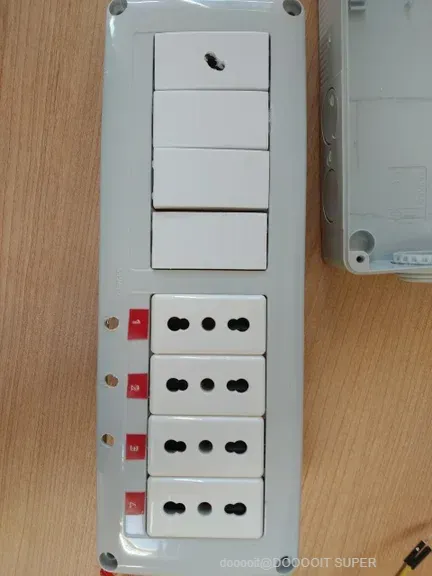

现在把电路板和四个插座连接起来。如果你不知道怎么做，可以参考我提供的这个灯条第一个版本的说明书。连接方式和图片一样！

插入温度传感器、按钮和 LED 后，用热胶固定它们的电缆，并尝试隔离所有东西，以避免电气干扰。

现在你可以把灯条合上，然后把它连接到220V电源上。如果你按照本指南操作，一切都应该不会有问题！

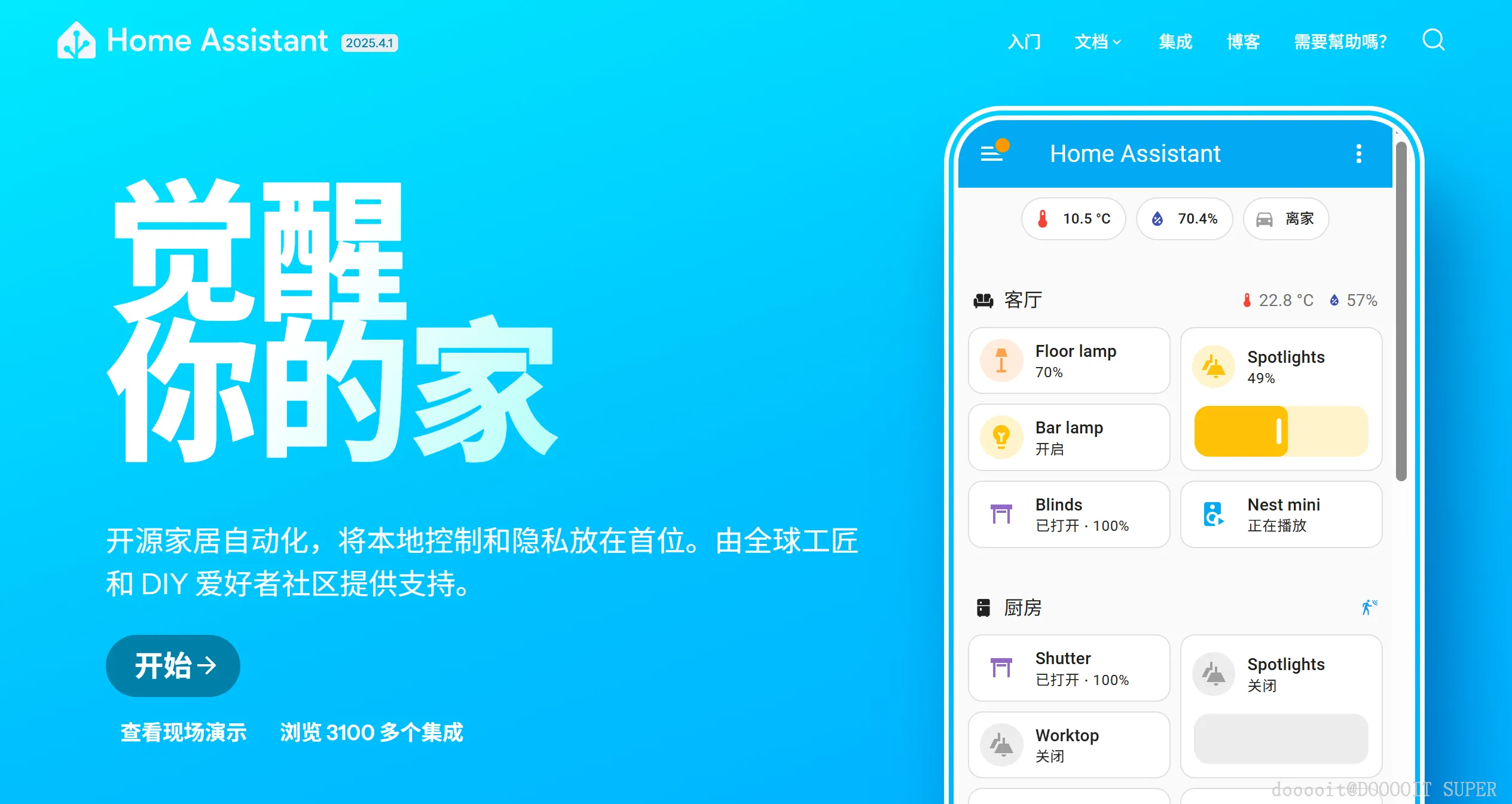

Home Assistanthttps://www.home-assistant.io/

现在您应该能够看到智能灯条的 IP 地址了。如果您不知道如何操作，请下载 Fing 应用程序，扫描 WiFi 网络，然后您应该就能识别正确的 IP 地址了。

在浏览器中输入该 IP，您将连接到 esp12f 网络服务器。

您可以独立控制所有三个出口，但不能控制第四个出口。

那个是直接接220V的！

现在，在项目的 wiki（您从中下载固件的地方）中，您可以轻松找到要添加到 Home Assistant 的 configuration.yaml 中的所有代码。

在 wiki 的左下角，你必须选择“Interruttore”。然后，你需要将代码复制粘贴到你的 configuration.yaml 文件中三次，因为你需要控制三个插座。注意，你必须将“interruttore/1”和“interruttore/1/ack”中的数字分别改为 2 和 3，这样才能拥有三个不同的实体！在 availabilty_topic 文件中，你必须删除所有数字，并输入智能灯条的 MAC 地址，不要使用大写字母，也不要使用“:”。

然后，对于温度传感器，选择“Termostato”，并仅复制前两段代码，以便测量温度和湿度。记得更改可用性主题。

保存文件，检查配置，如果一切正常，您可以重新启动 Home Assistant。

现在您应该能够控制三个插座并监测房间的温度和湿度（或者如果您将传感器直接焊接到 PCB 上，则监测内部条带的温度和湿度）！

恭喜！现在，您可以通过 Home Assistant 将智能灯条应用于所有自动化功能。之后，如果您想通过语音控制，还可以将 Home Assistant 与 Alexa 或 Google Assistant 连接，一切就绪！
