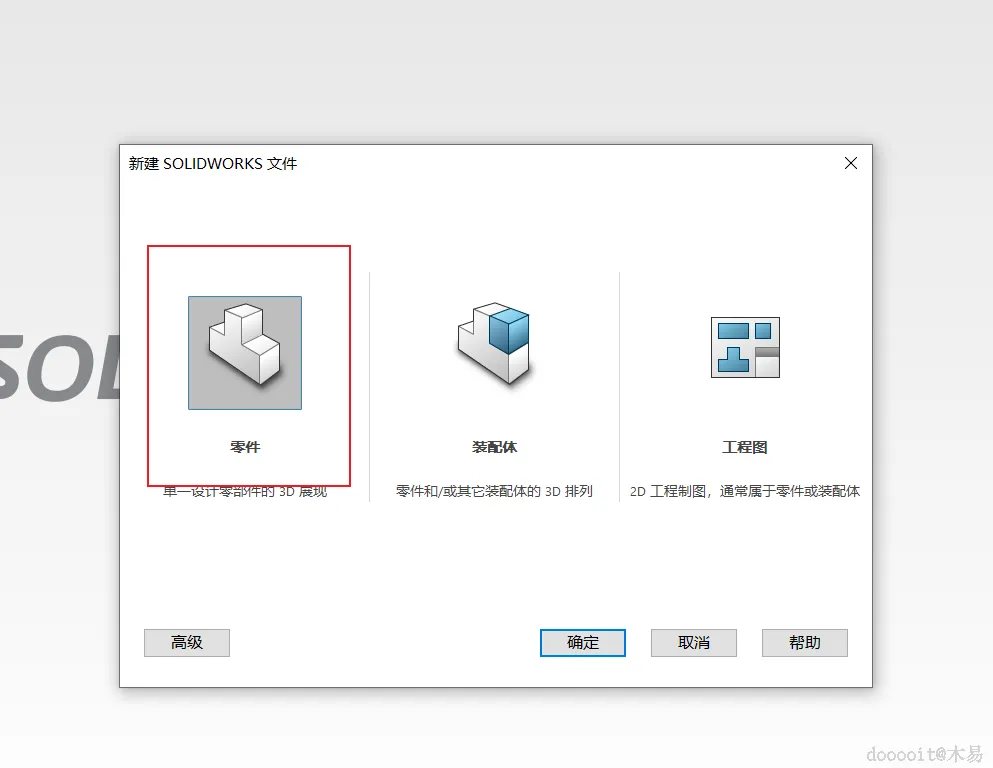

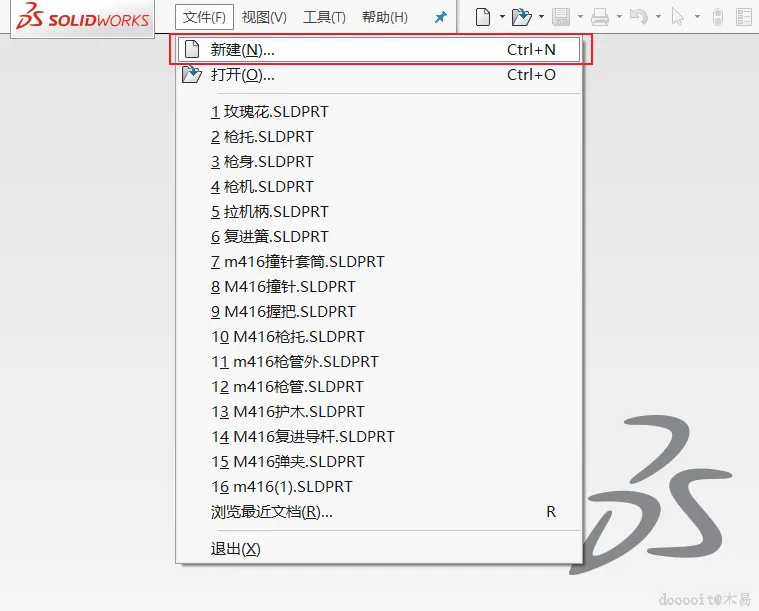

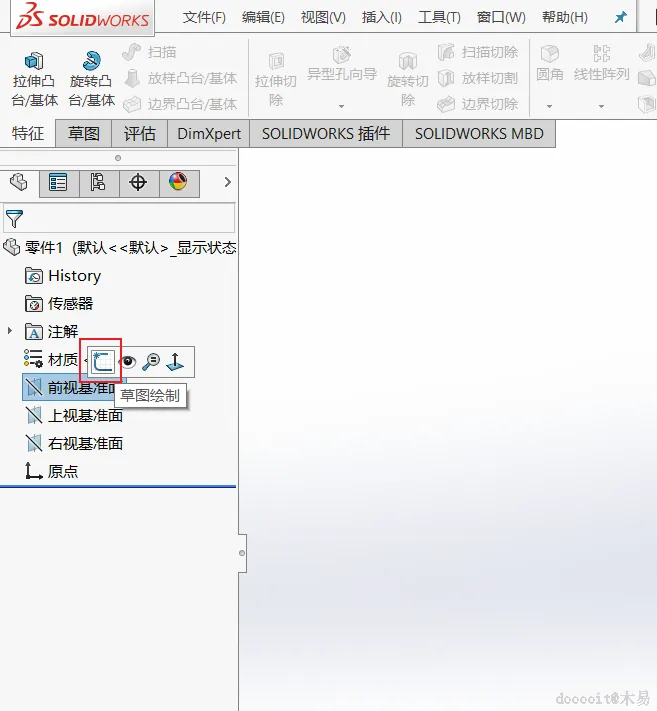

打开SolidWorks,选择“文件”->“新建”,然后选中“零件”并点击“确定”。

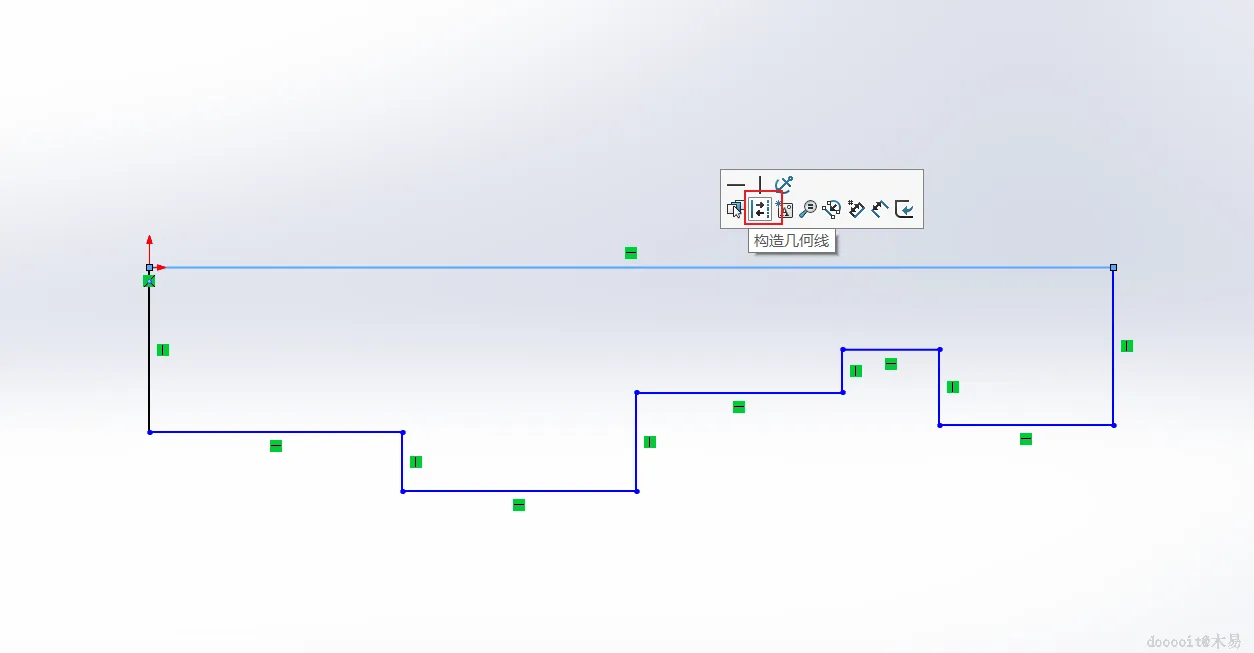

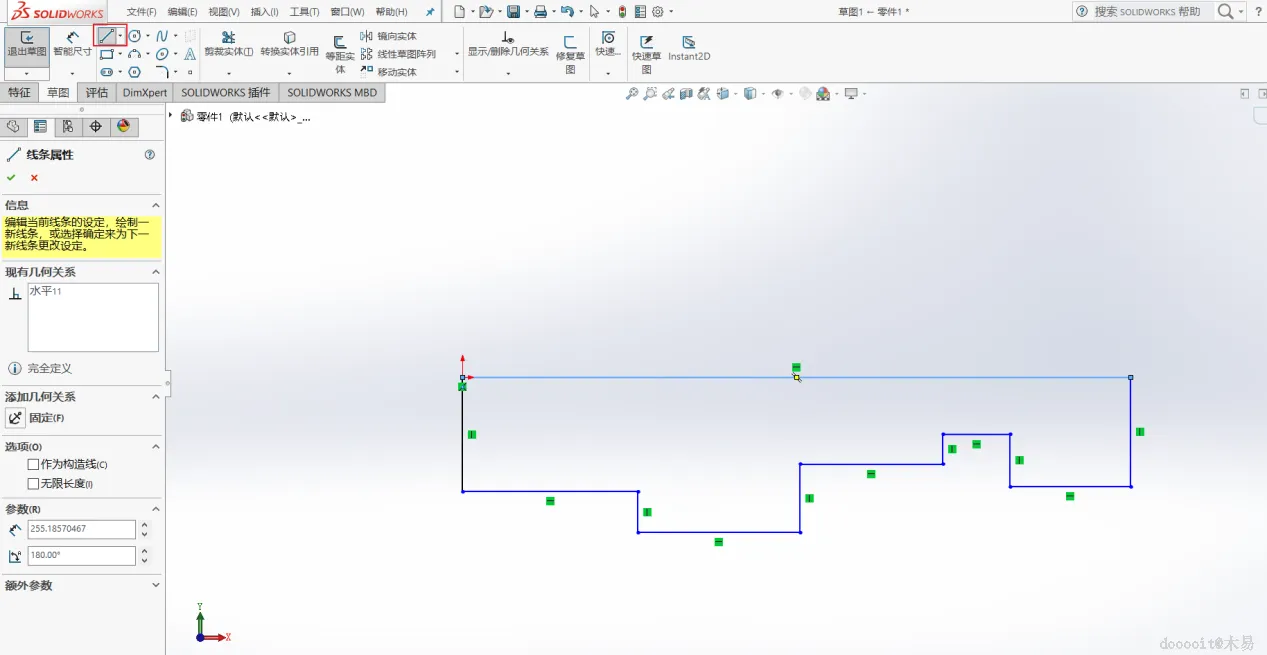

利用直线工具画出所需轮廓。确保每条线段都是水平或垂直的(即90度)。特别注意,最上方的那条直线应转换为构造线。

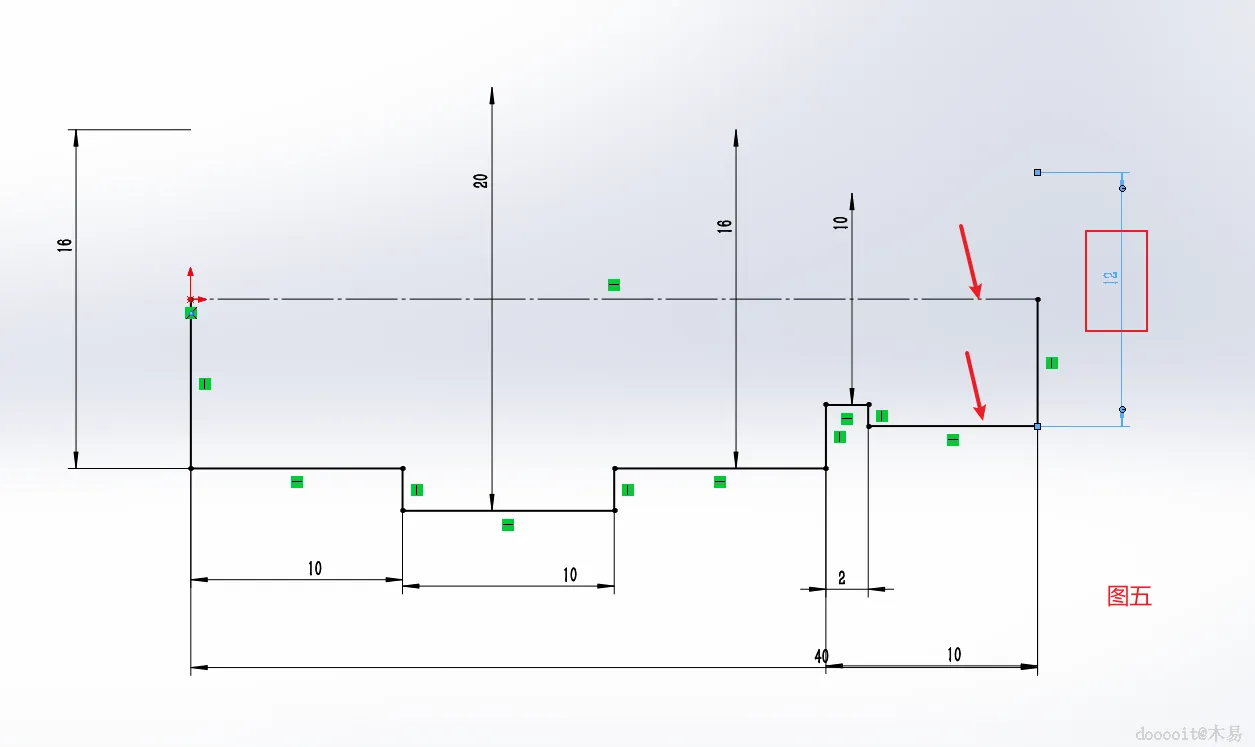

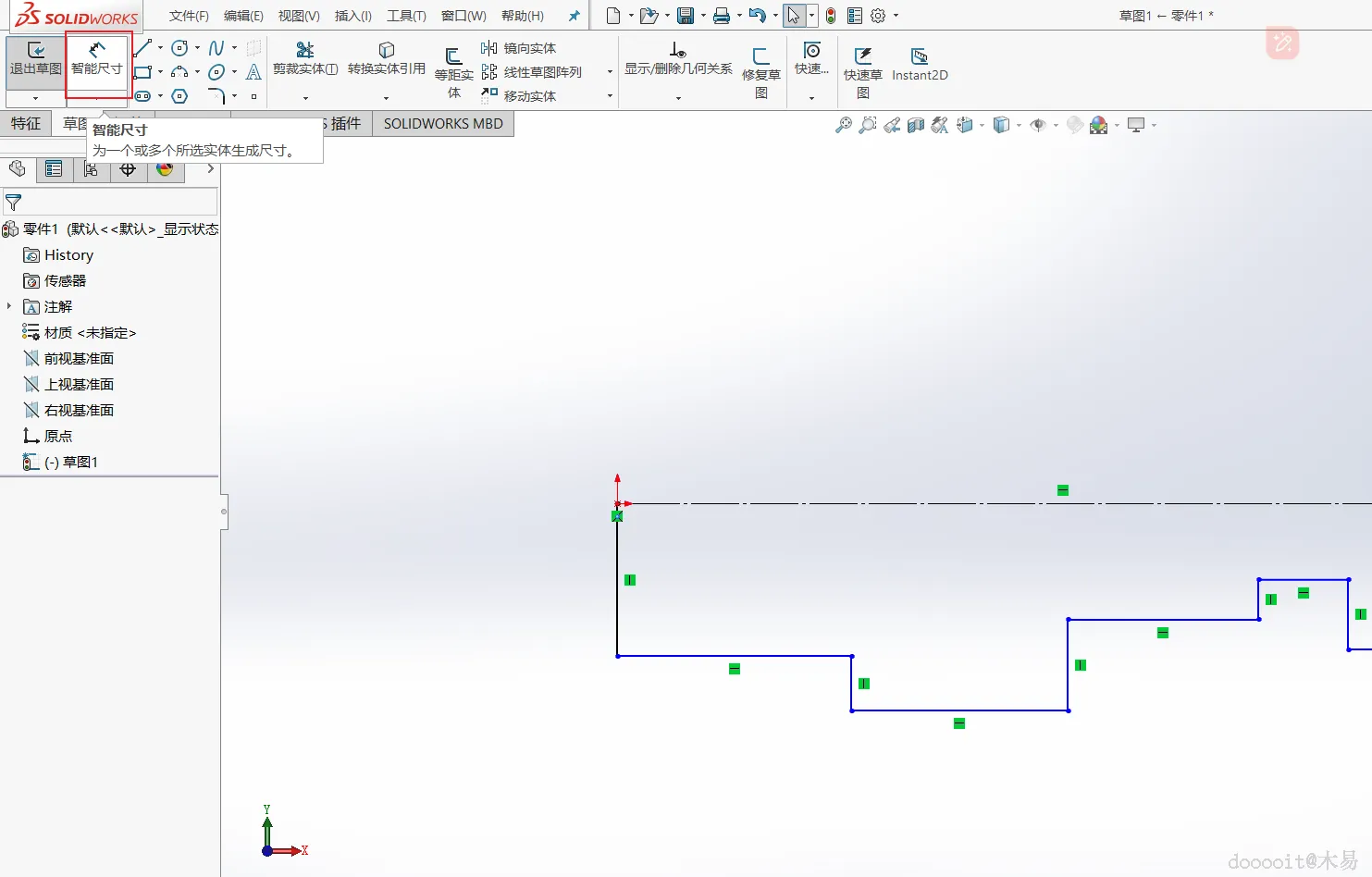

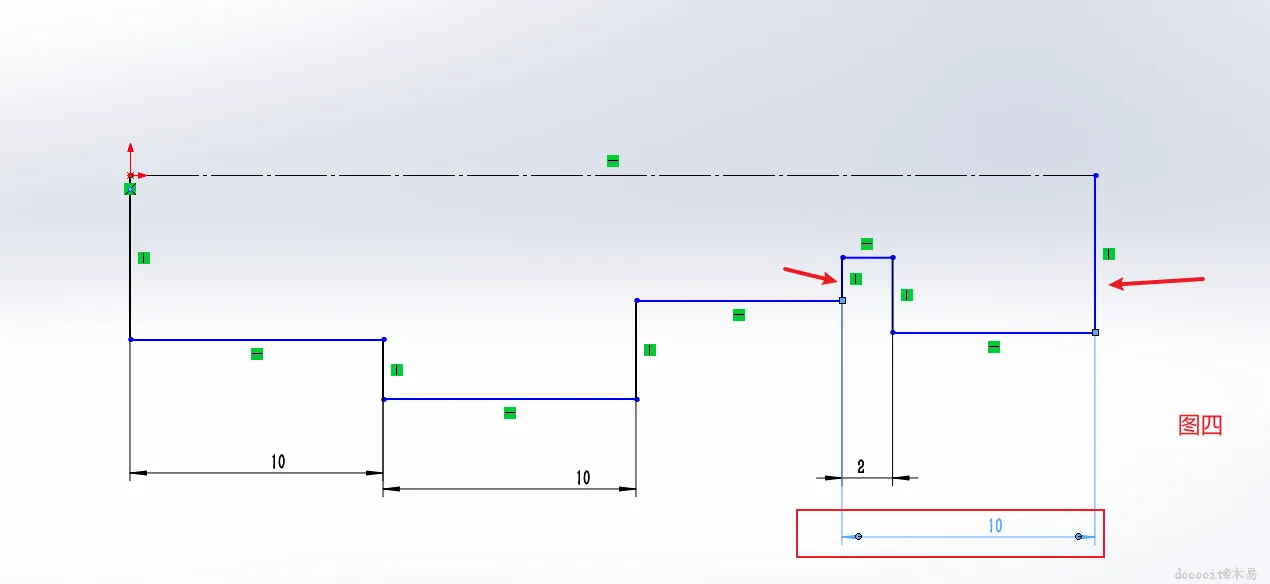

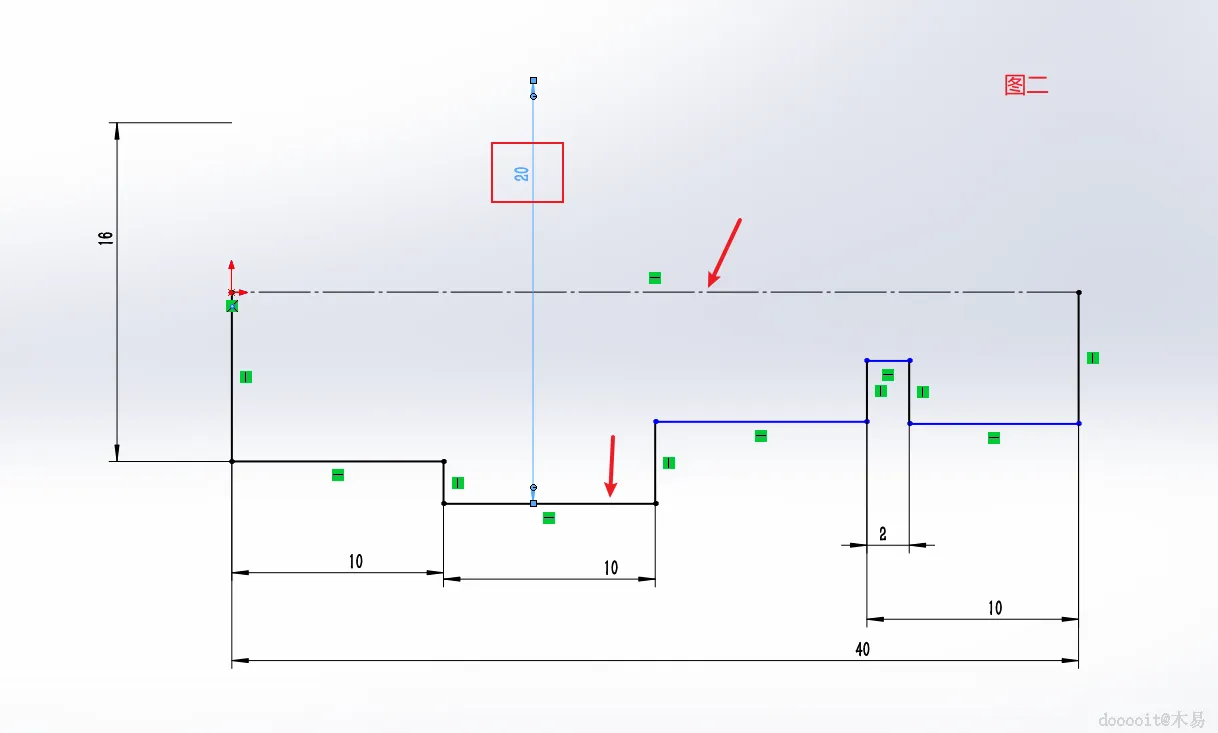

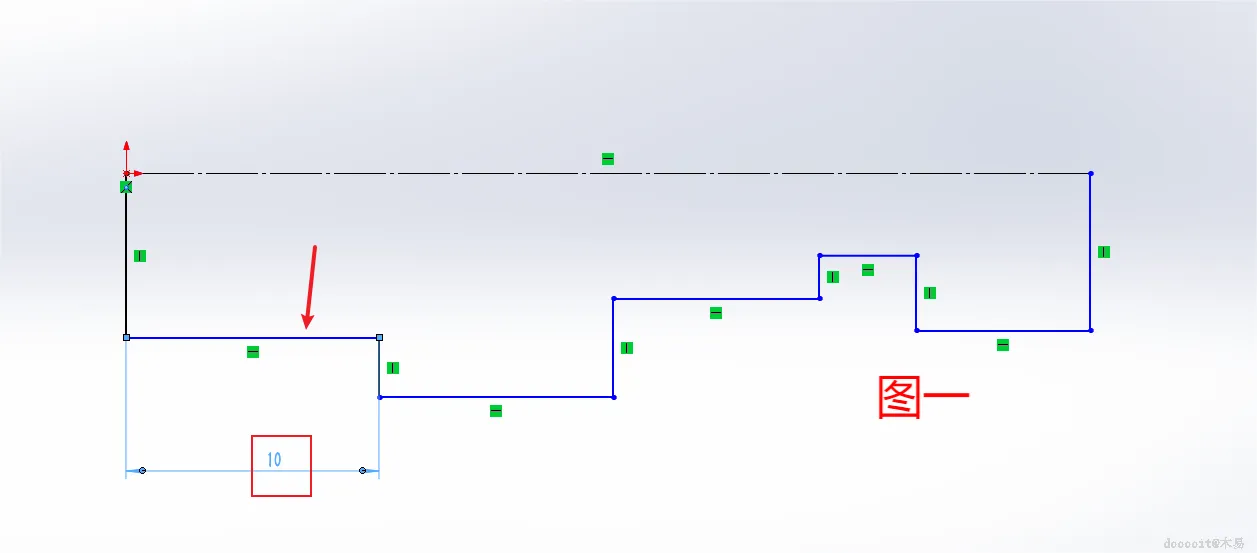

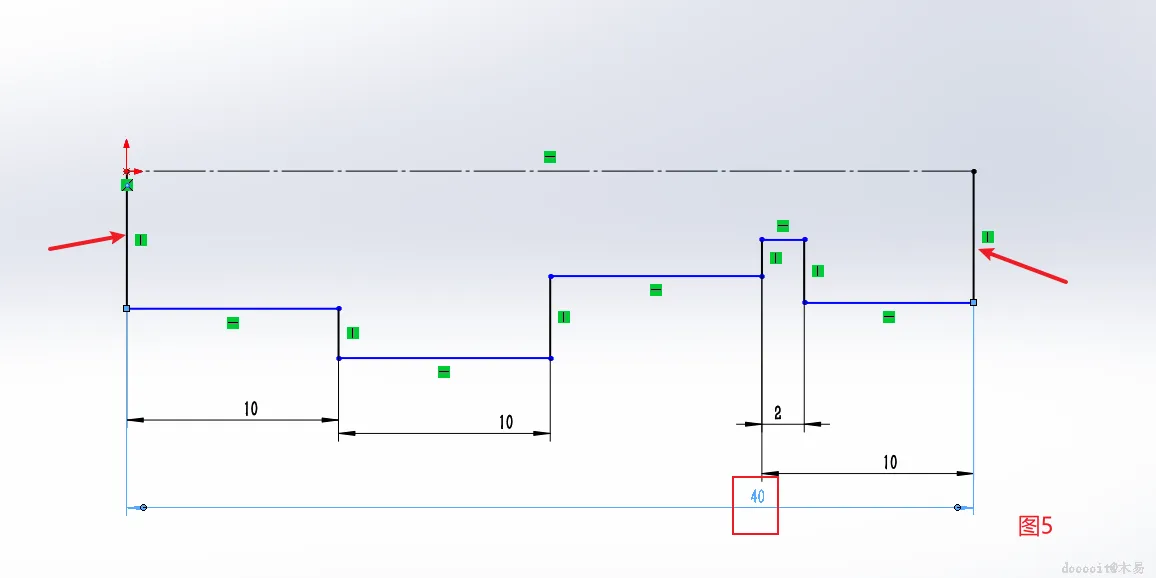

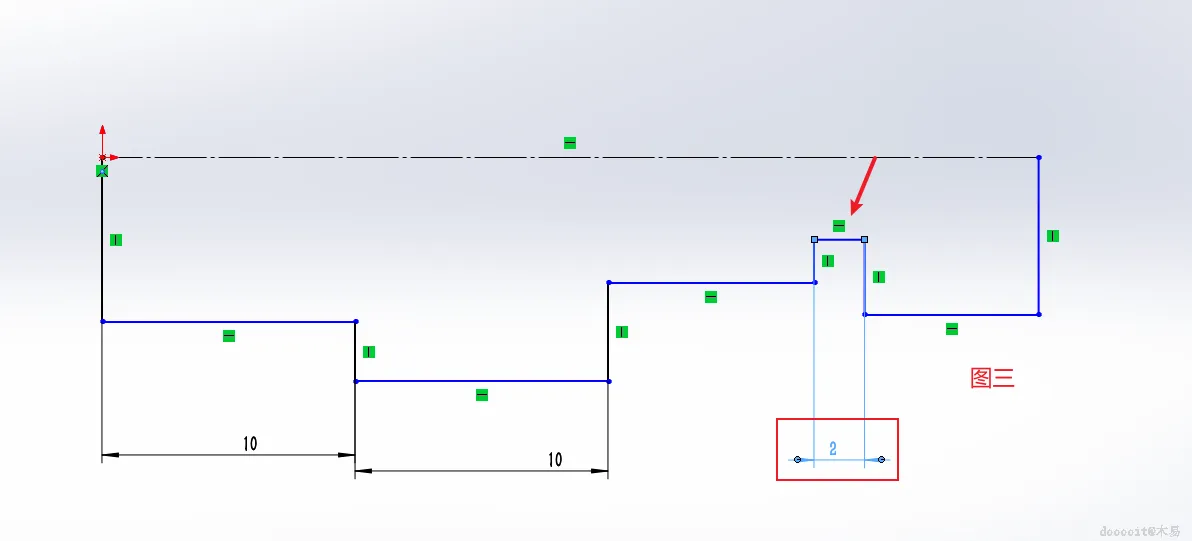

使用智能尺寸工具对轮廓进行精确标注。具体来说:图一尺寸为10mm、图二也为10mm、图三为2mm;图四两条线之间的距离为10mm,而图五的相应距离为40mm。

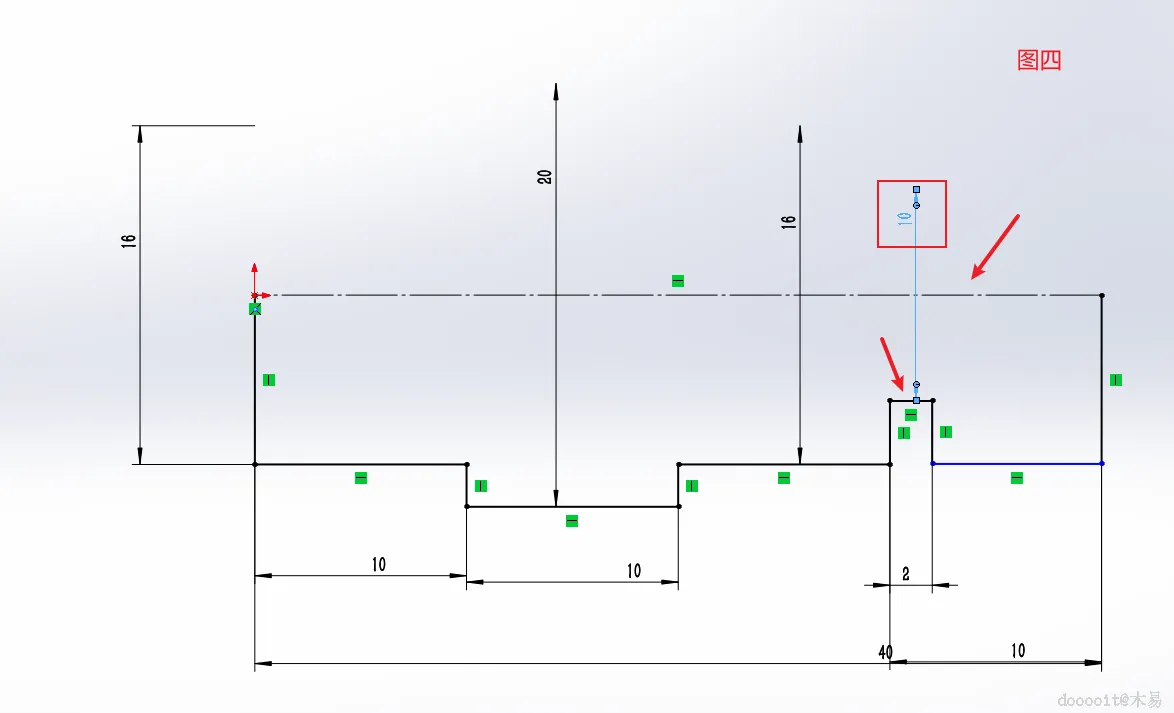

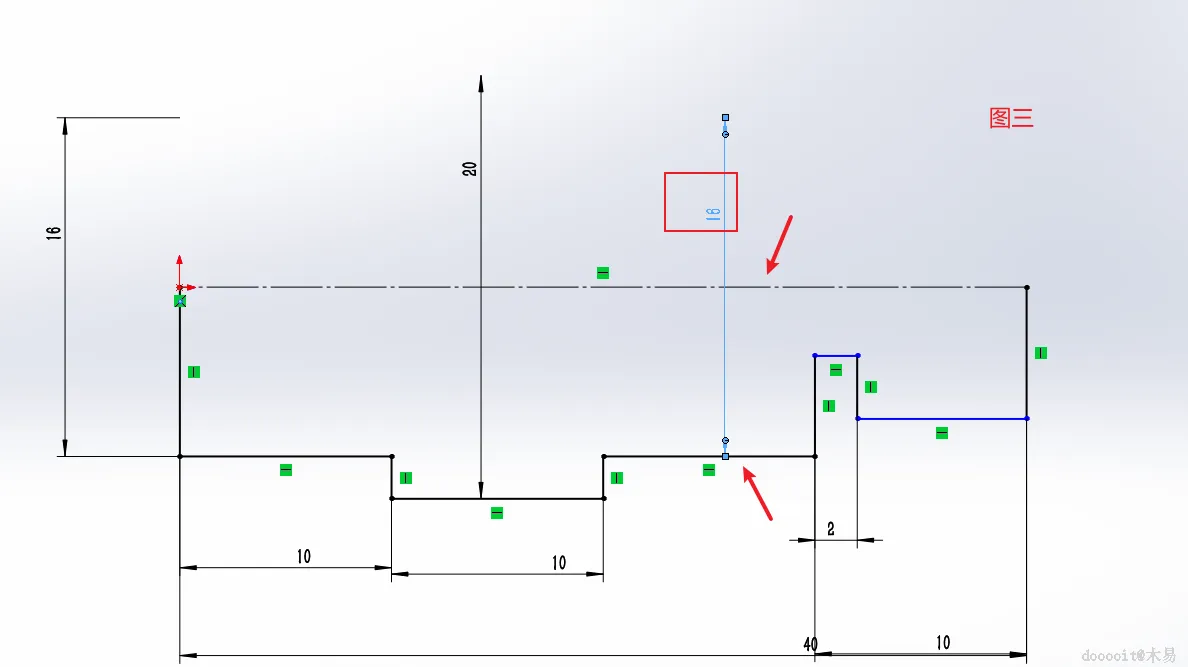

标注与中心线相关的尺寸。首先选中实线,接着点选中心线。对于图示中的部分,依次设置直径为:图一16mm、图二20mm、图三16mm、图四10mm以及图五12mm。

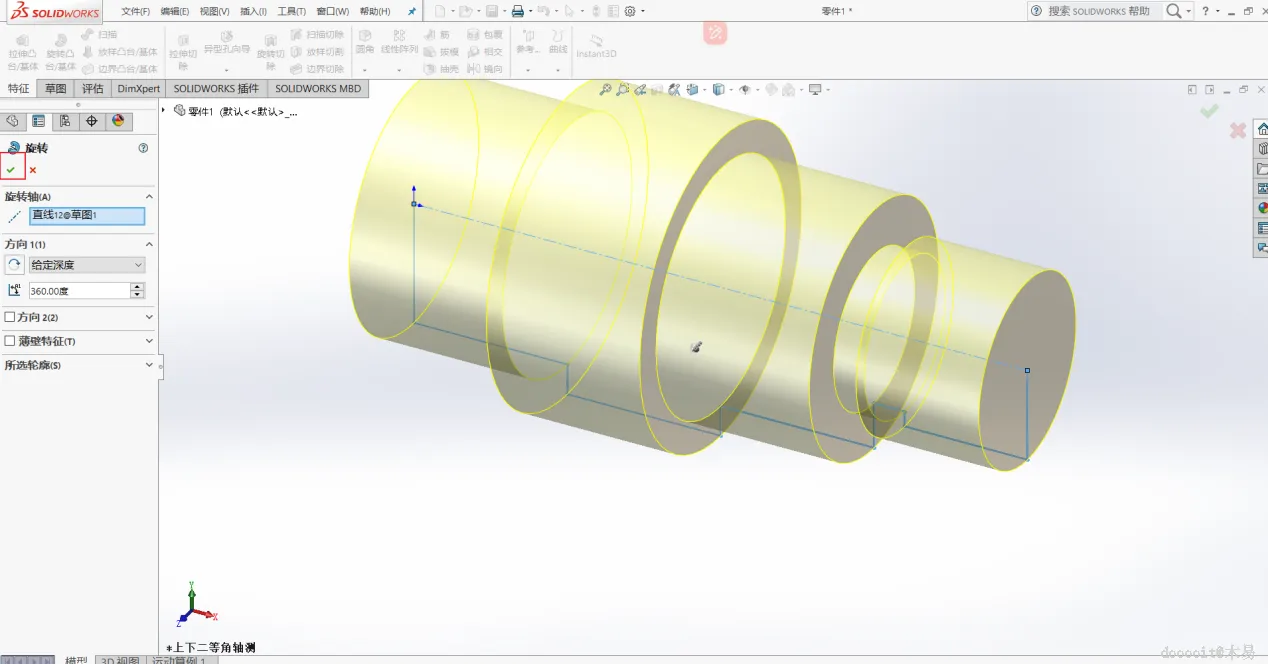

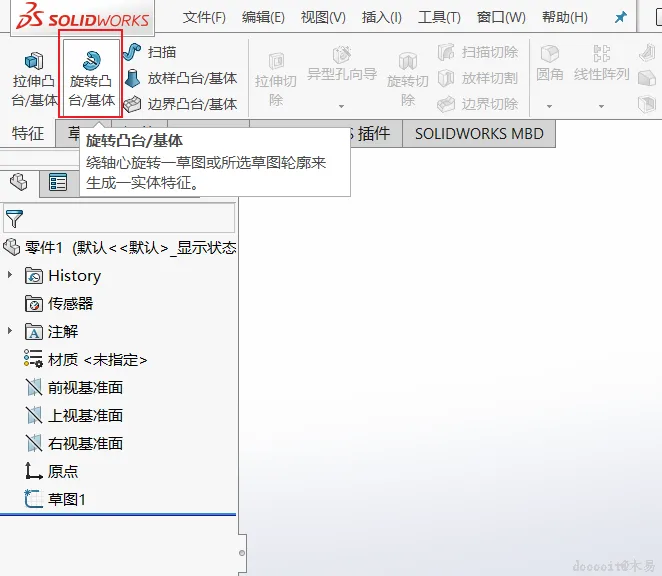

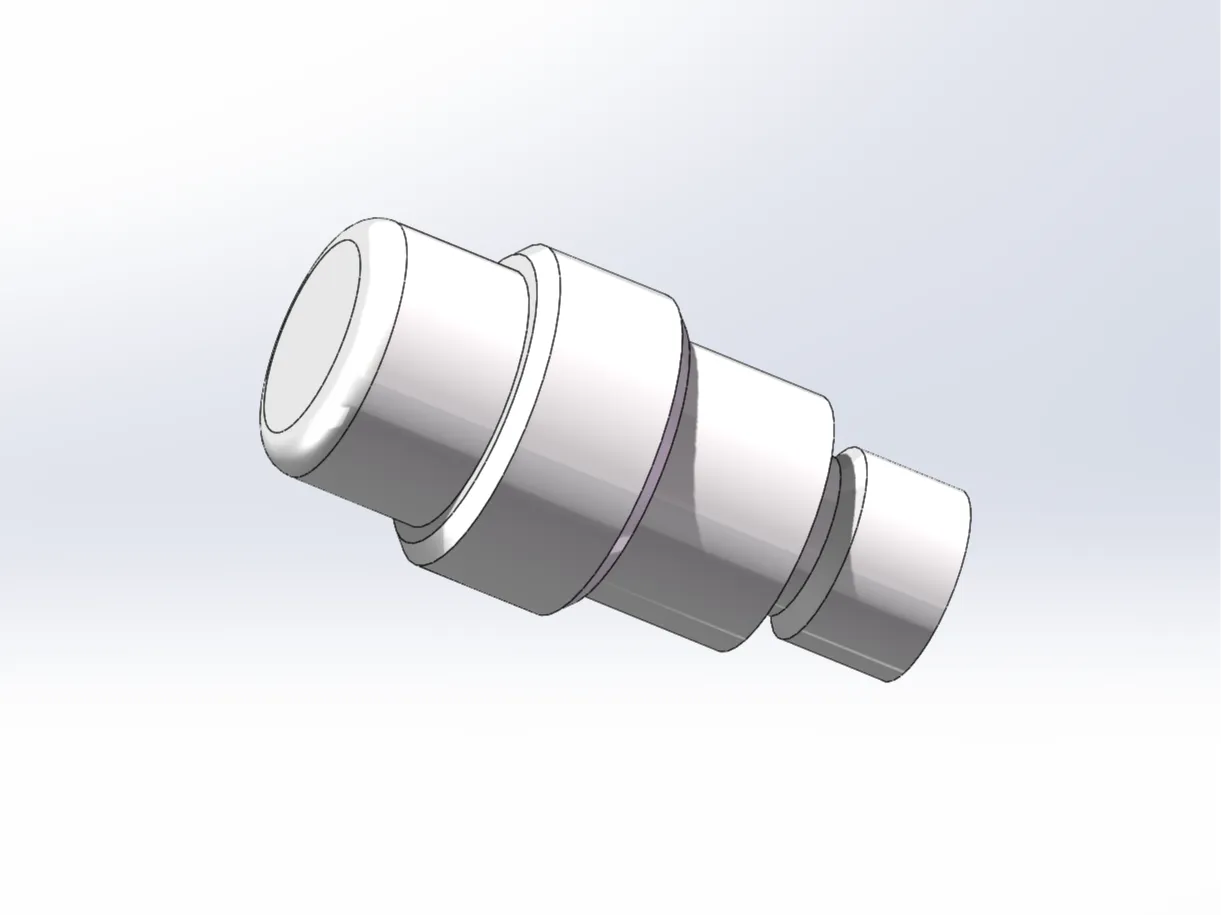

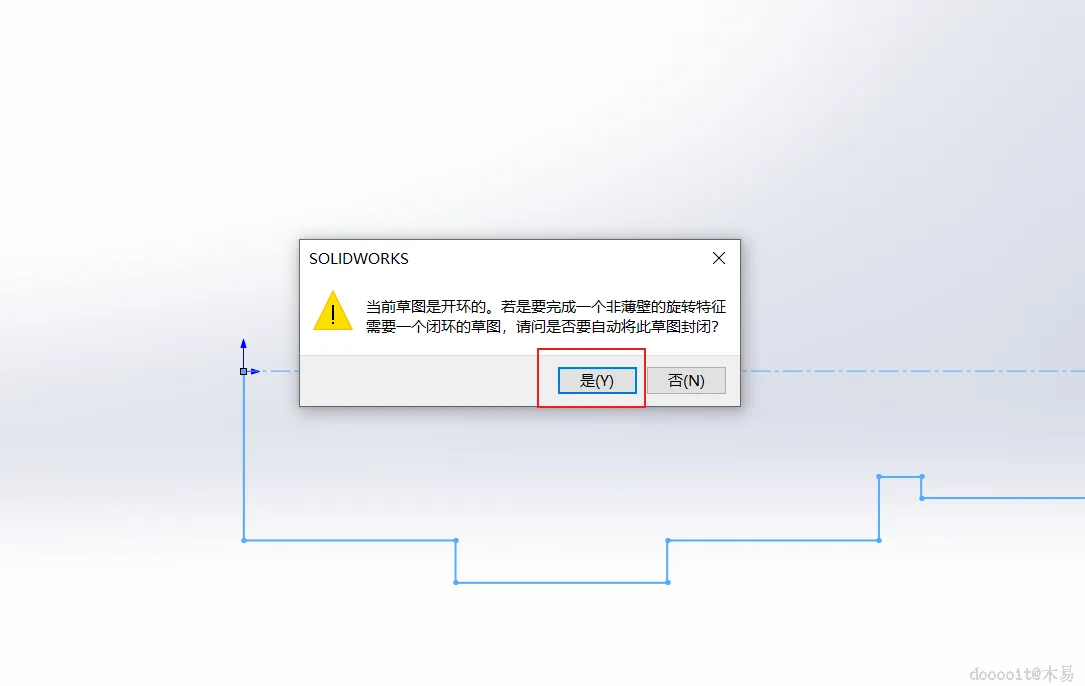

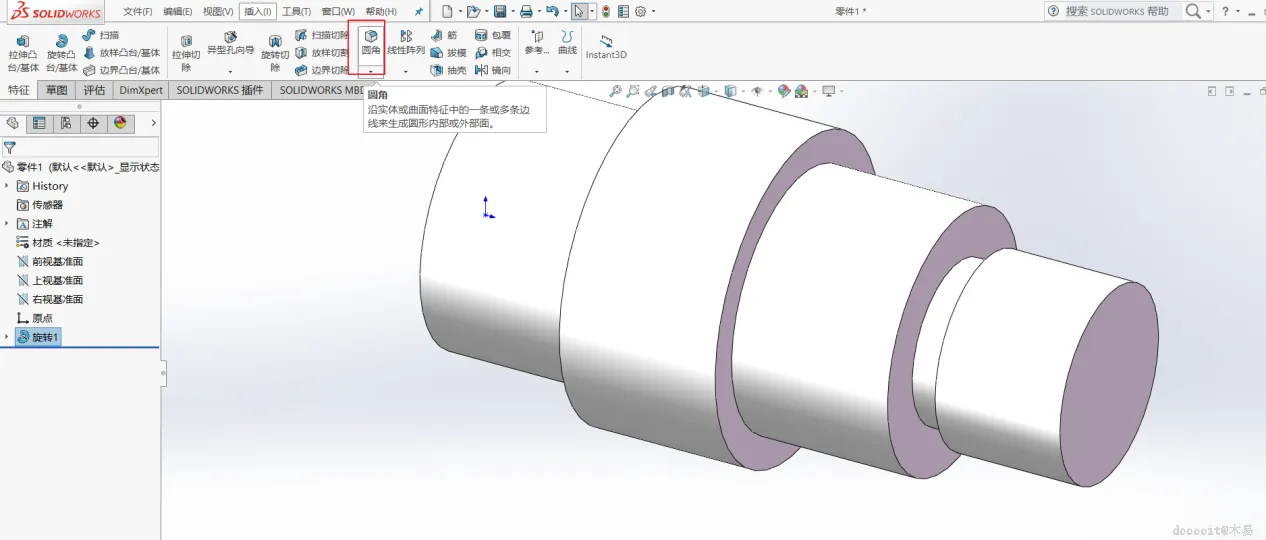

在特征菜单中找到“旋转基体”选项,按照提示操作,并确认以创建所需的立体形状。

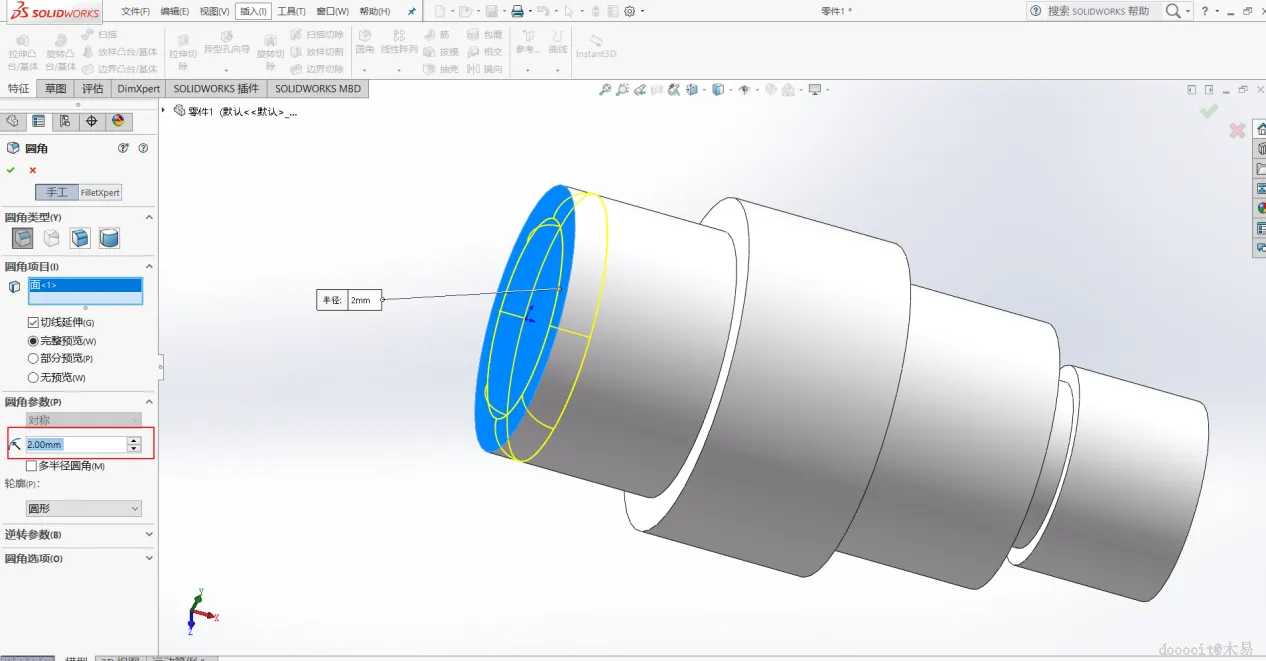

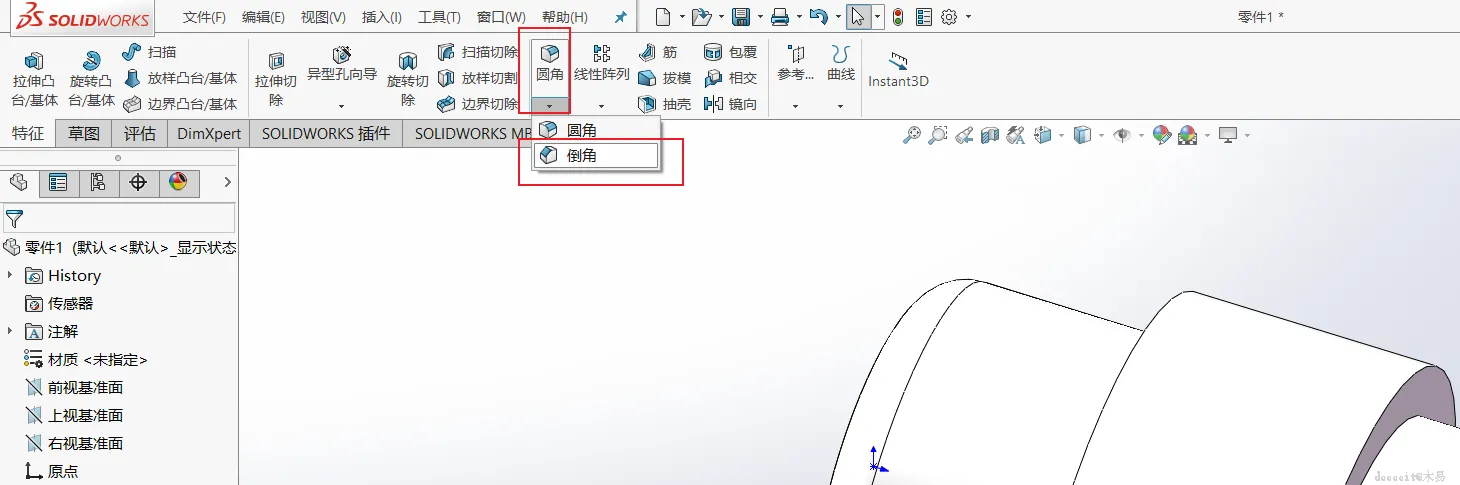

进入倒角模式(可通过圆角按钮下的箭头找到),选定中间凸起部分两边的边线进行倒角,设置距离为1mm,角度为45度。

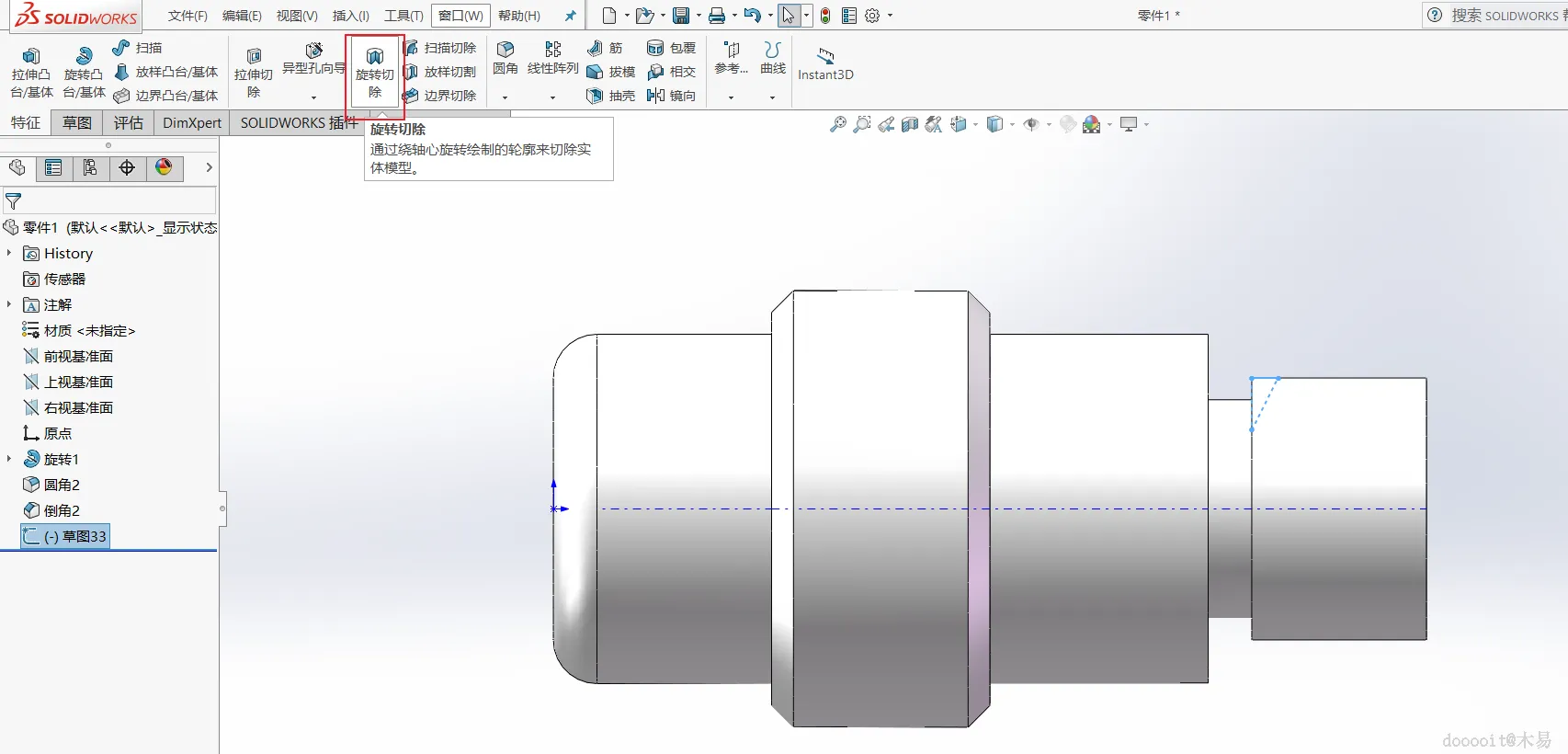

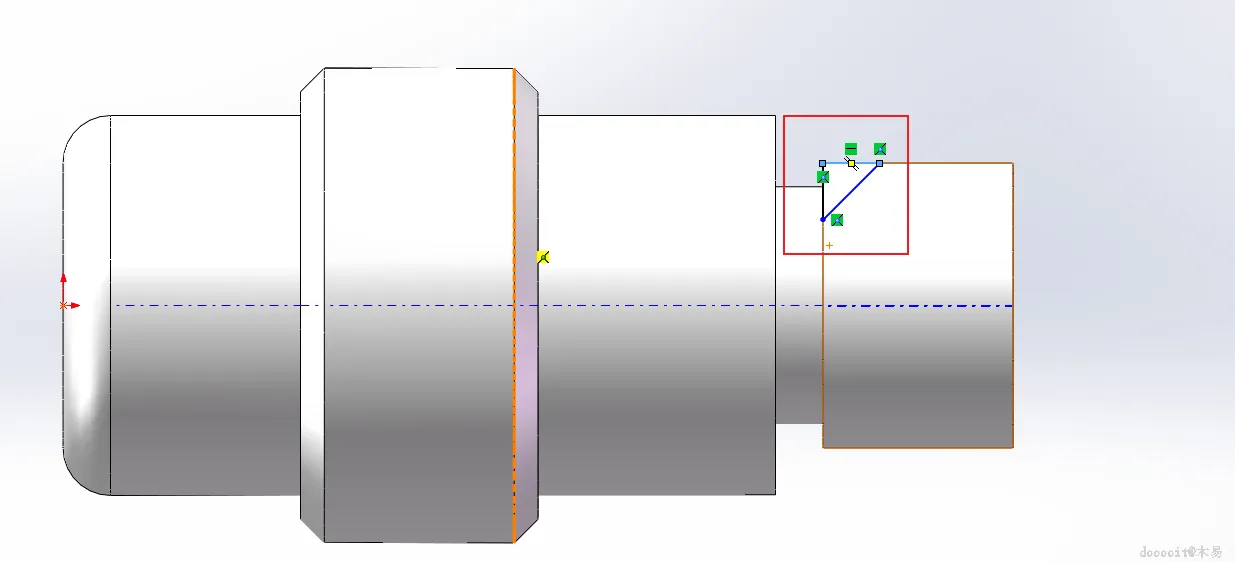

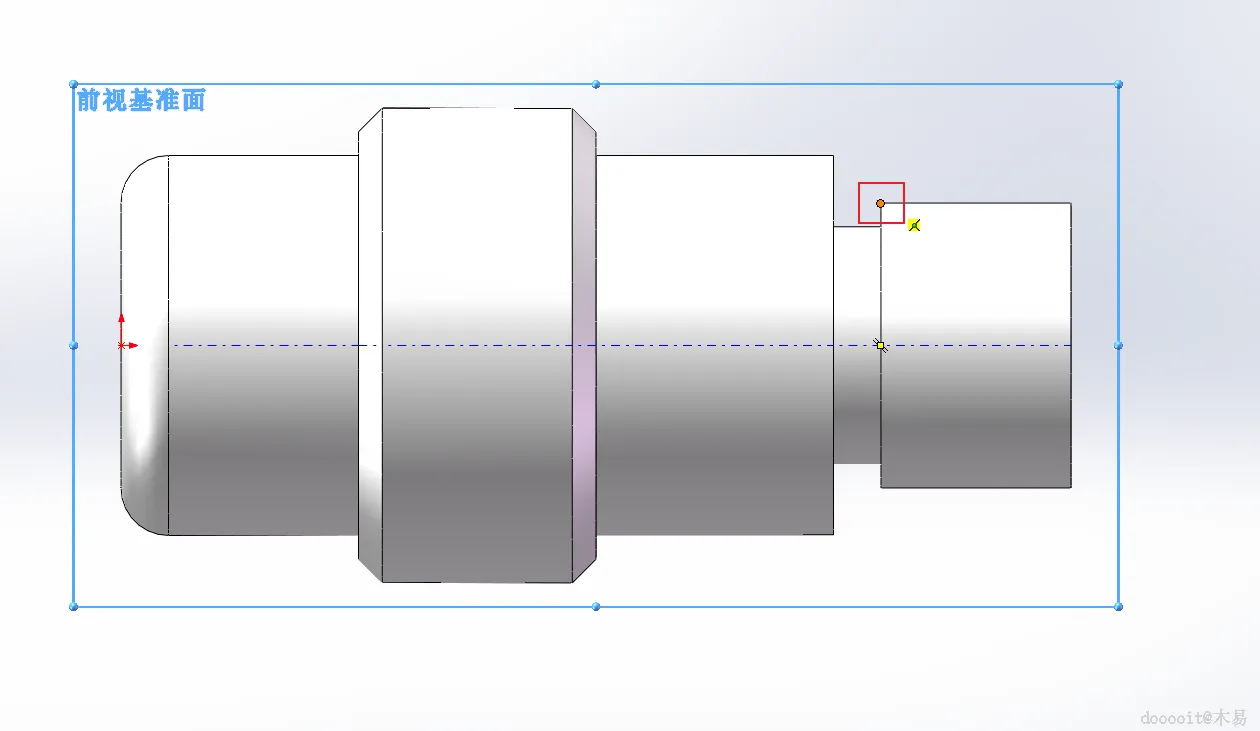

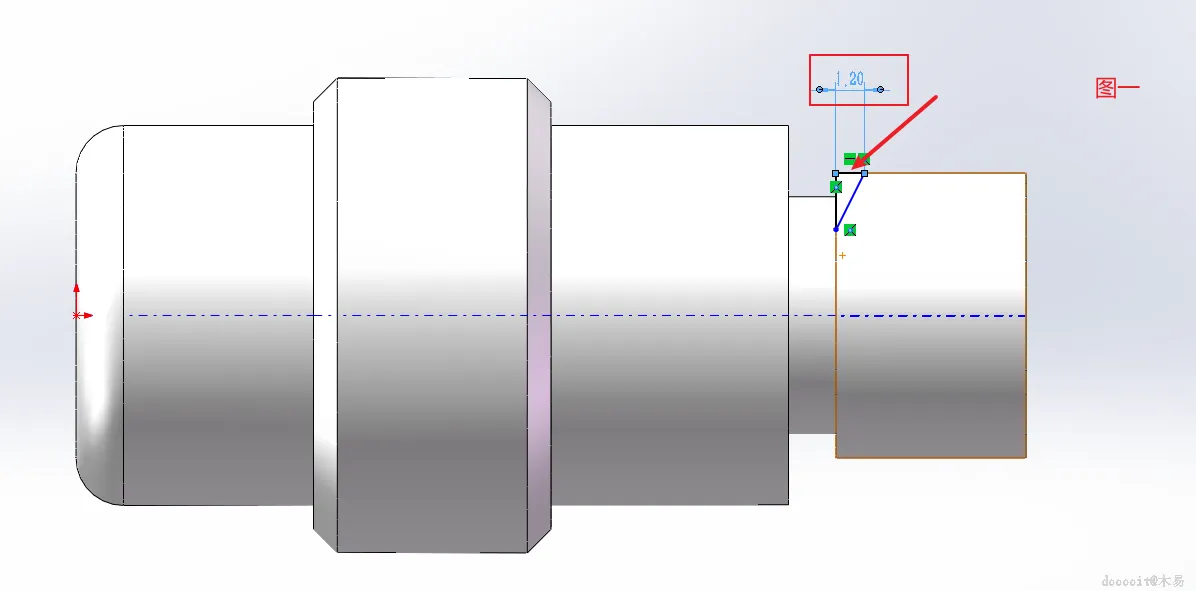

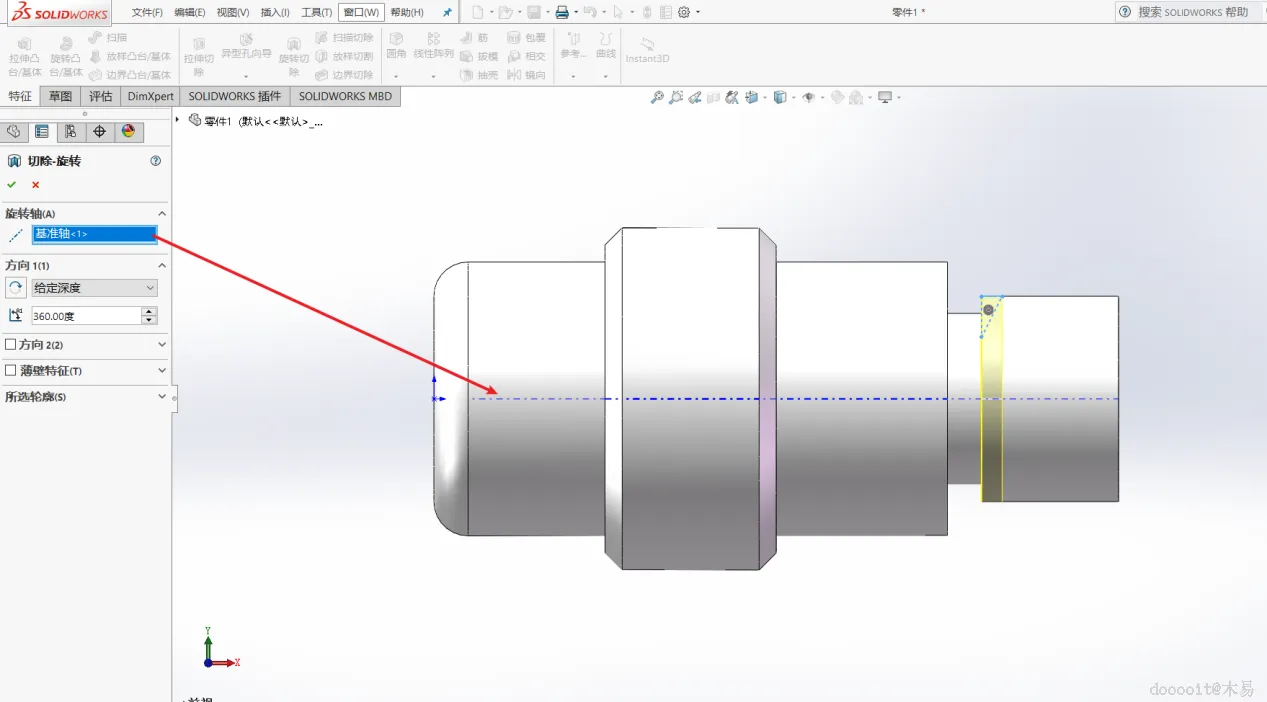

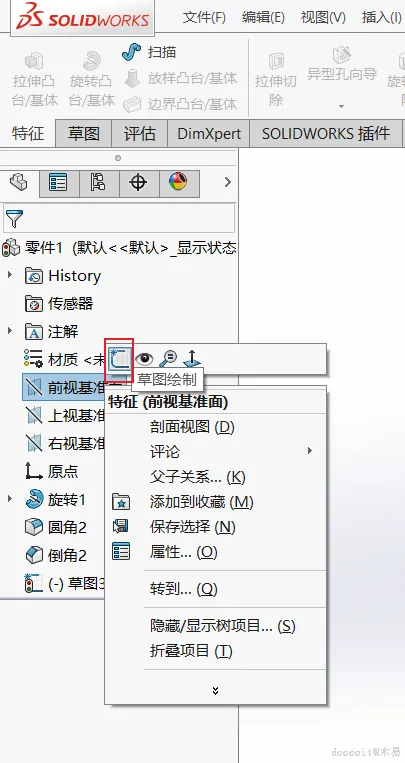

定位到指定端点,绘制一个三角形(其中图一尺寸为1.2mm)。随后利用旋转切除命令,选择中心线作为旋转轴完成切除。
