DIY制作12V锂电池组

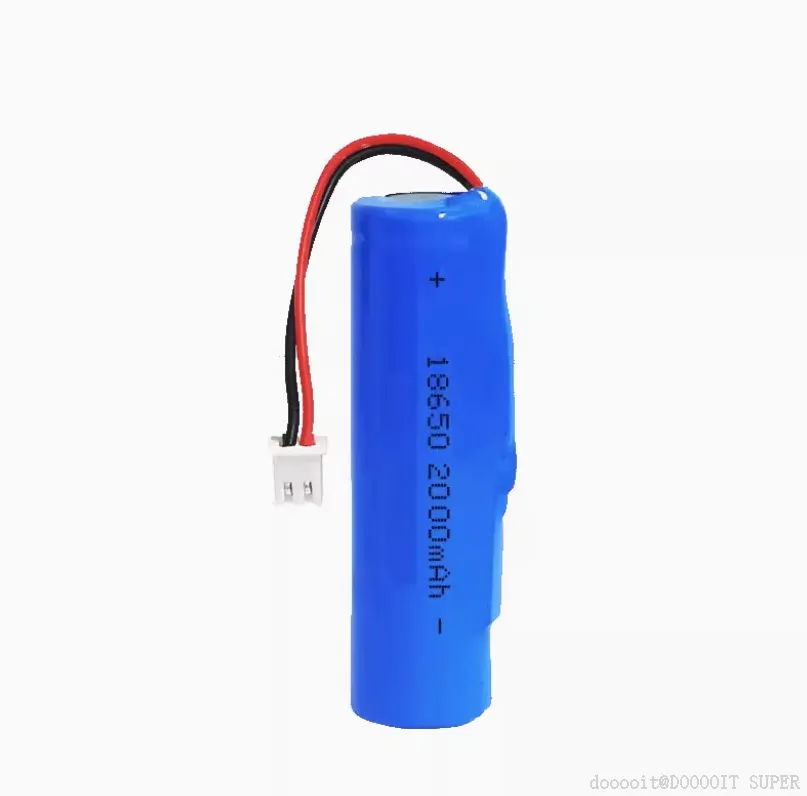

1.本次使用电池型号为18650，具体请看图1，仅参考

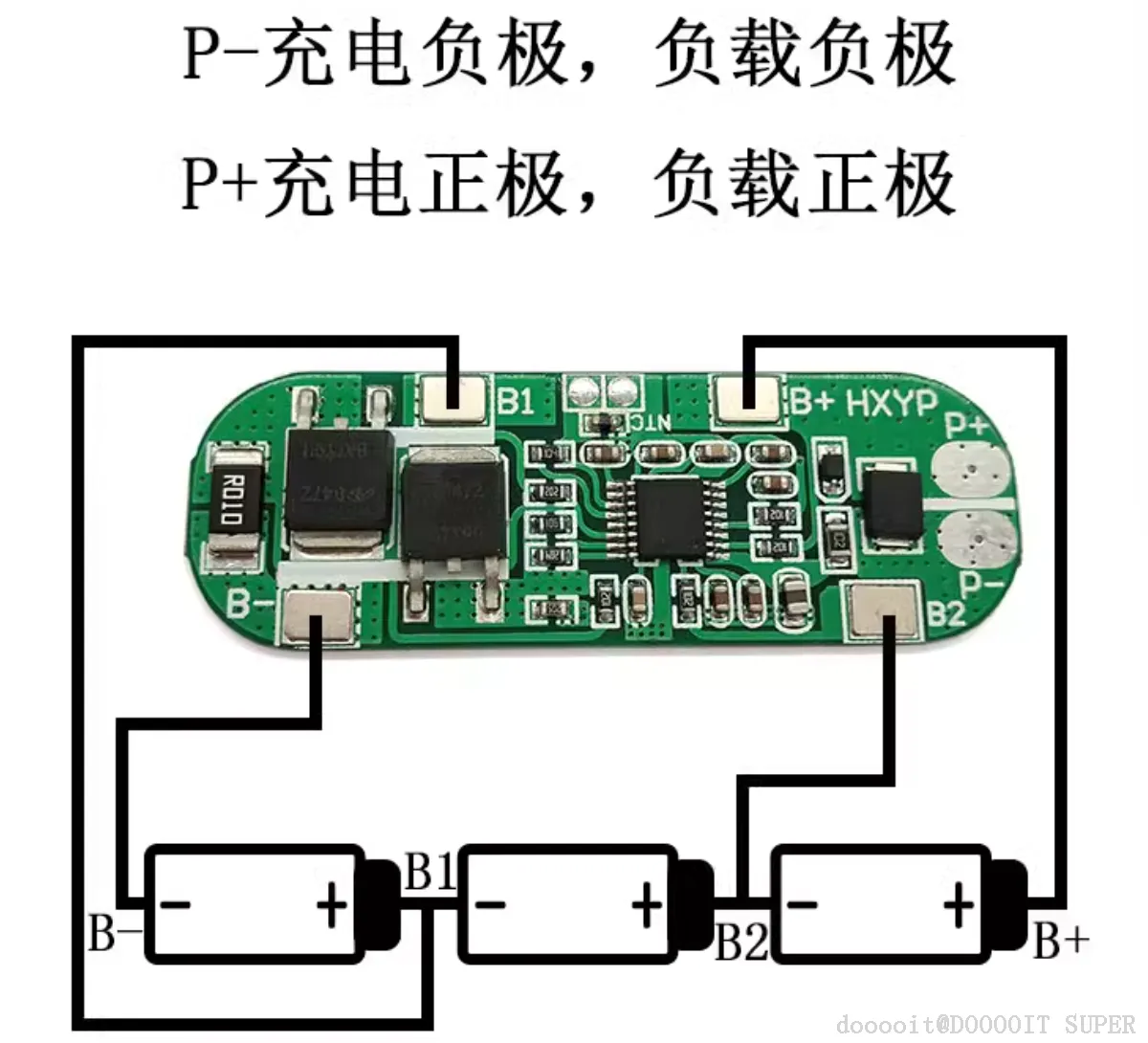

2.所使用的电路保护板为HX-3S-CM10，其电路接线图请参考图2

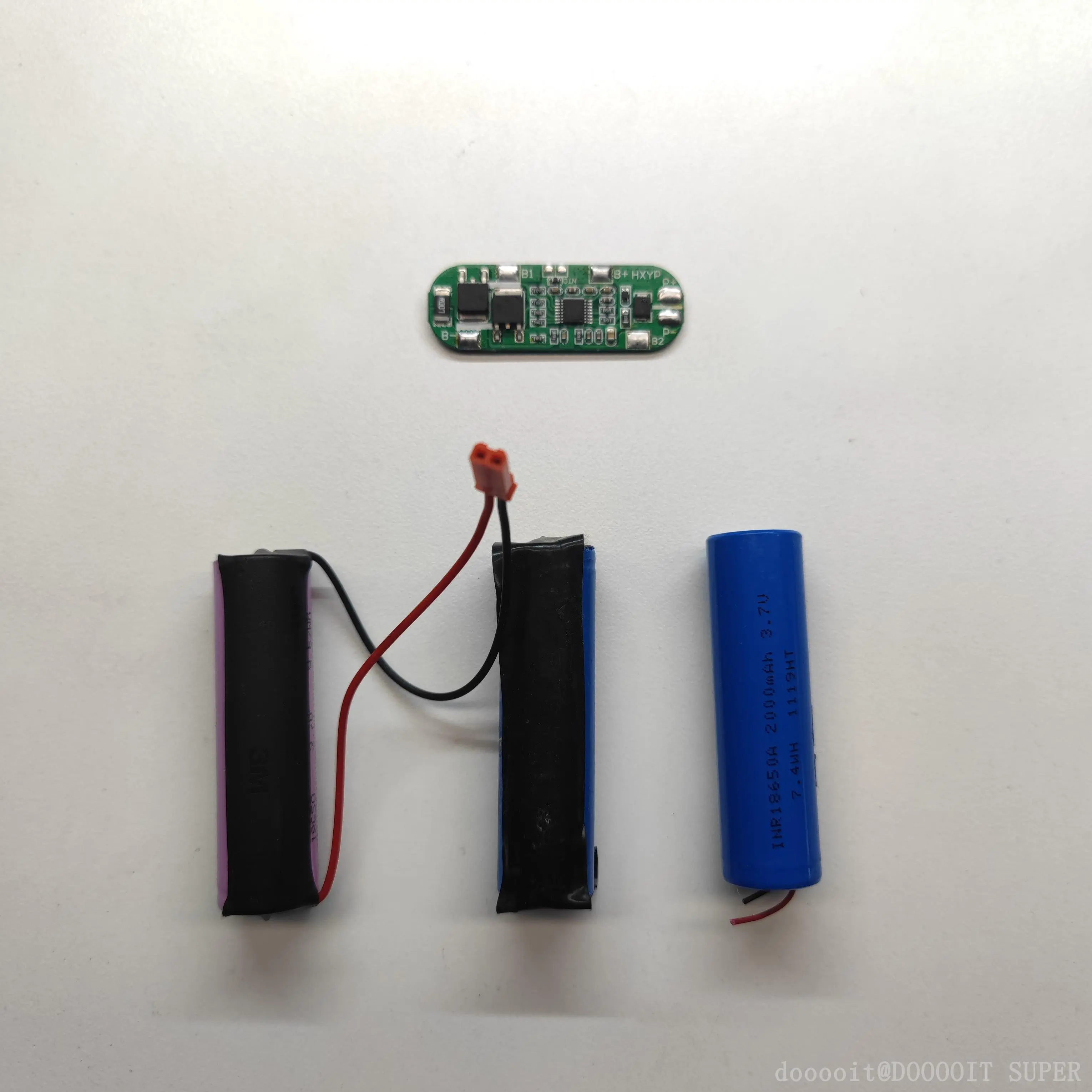

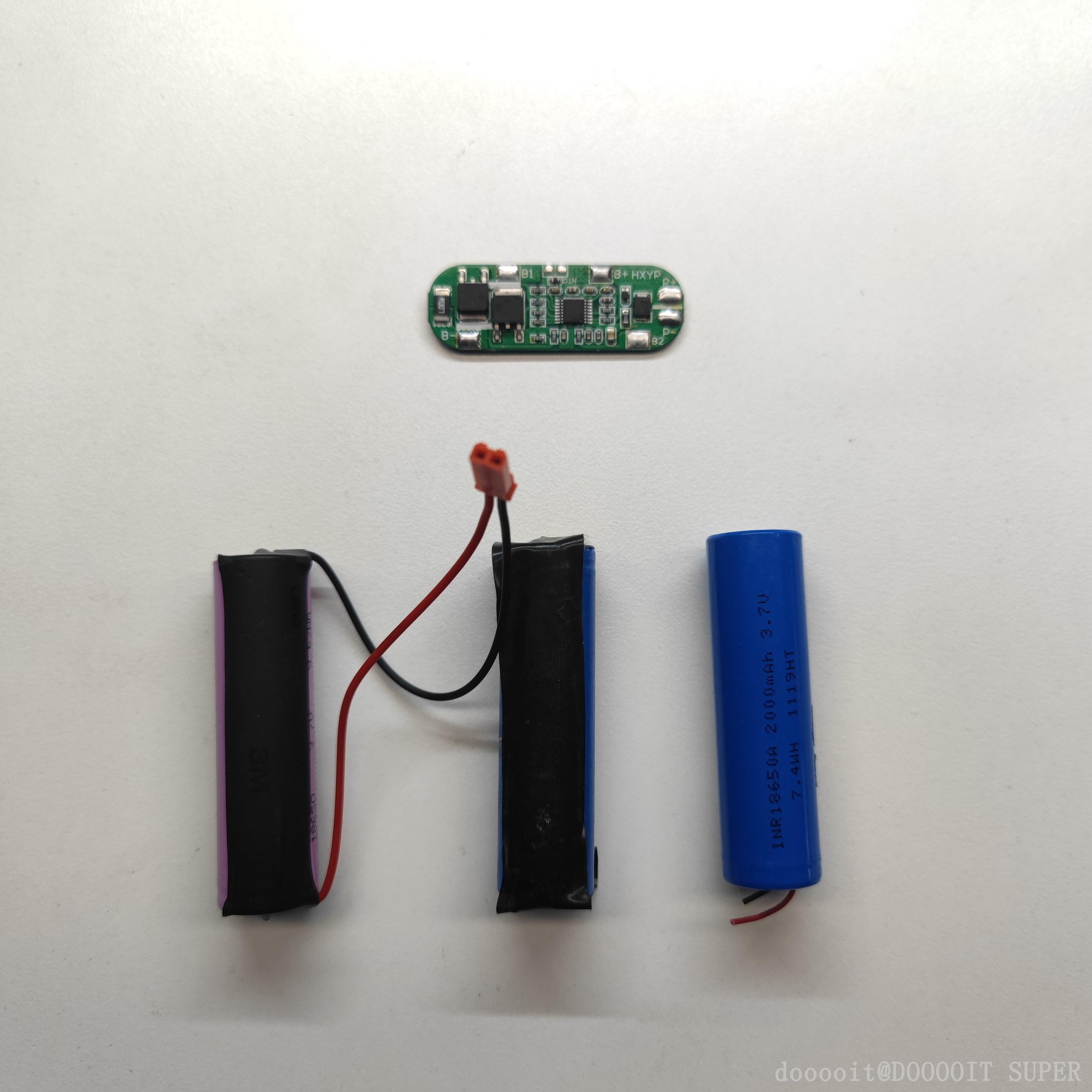

3.图3为准备的主体材料

【整体准备】做好连接电路的逻辑准备，电池组的接线口共4个；充电接口2根线；

1.电池组需要串联，电压为12V

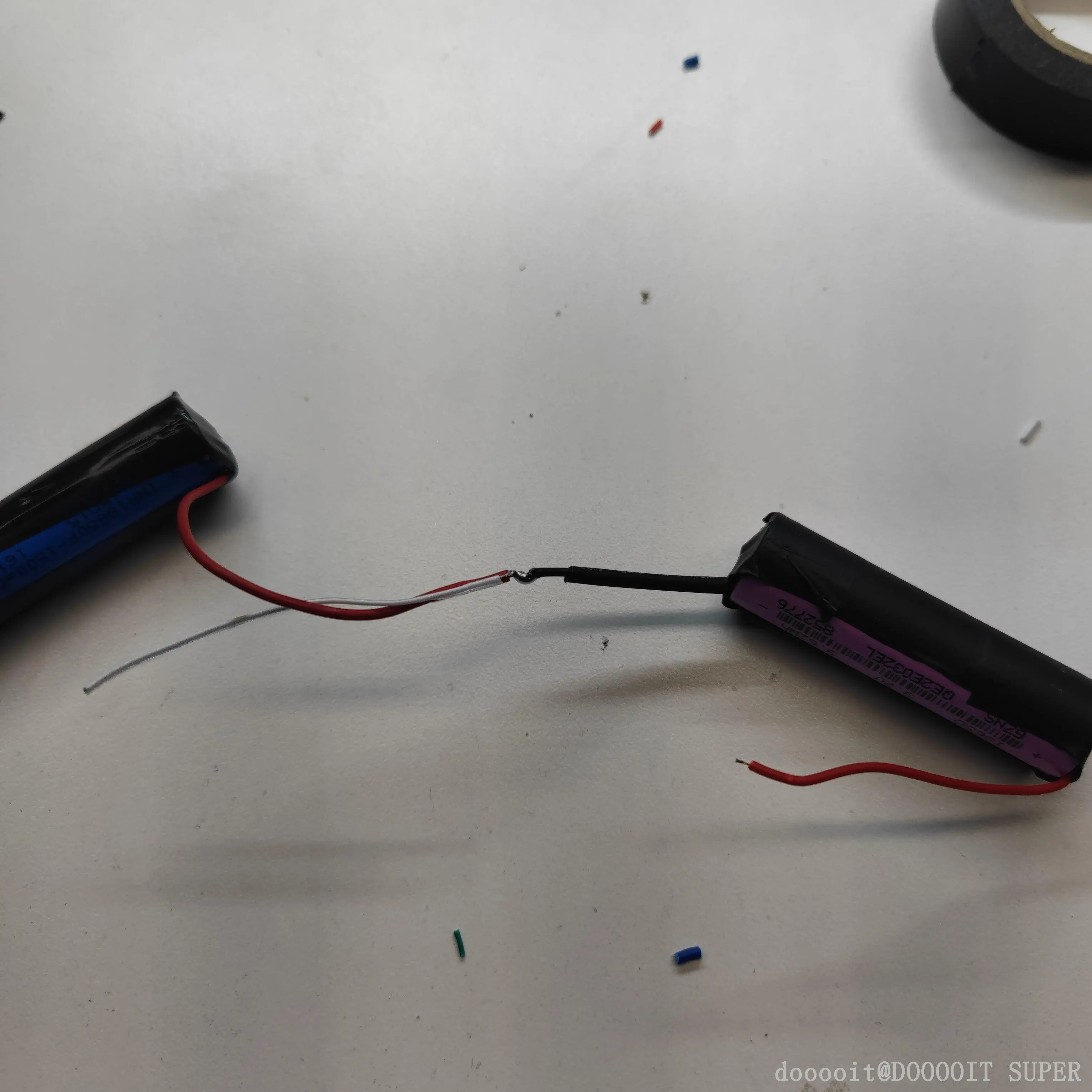

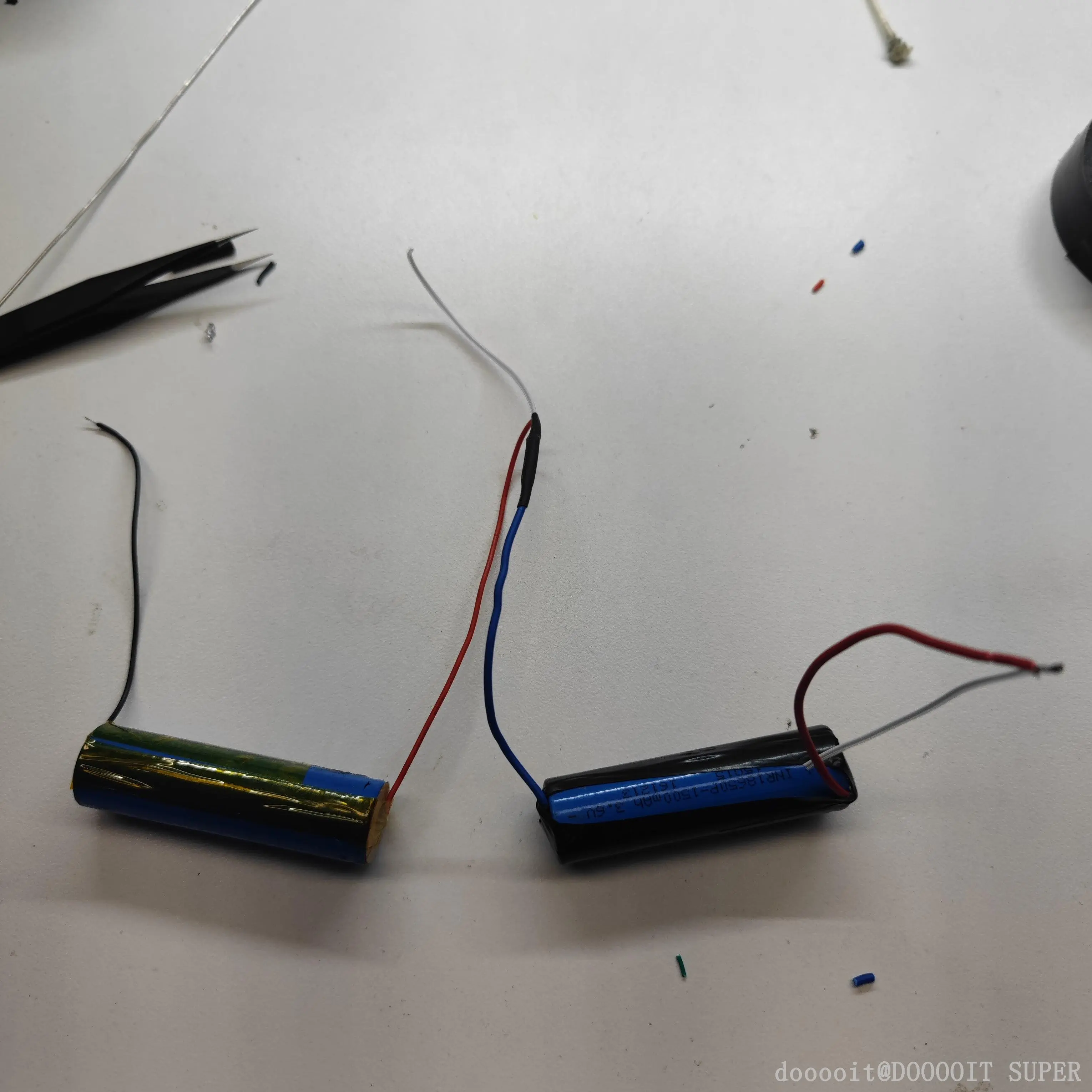

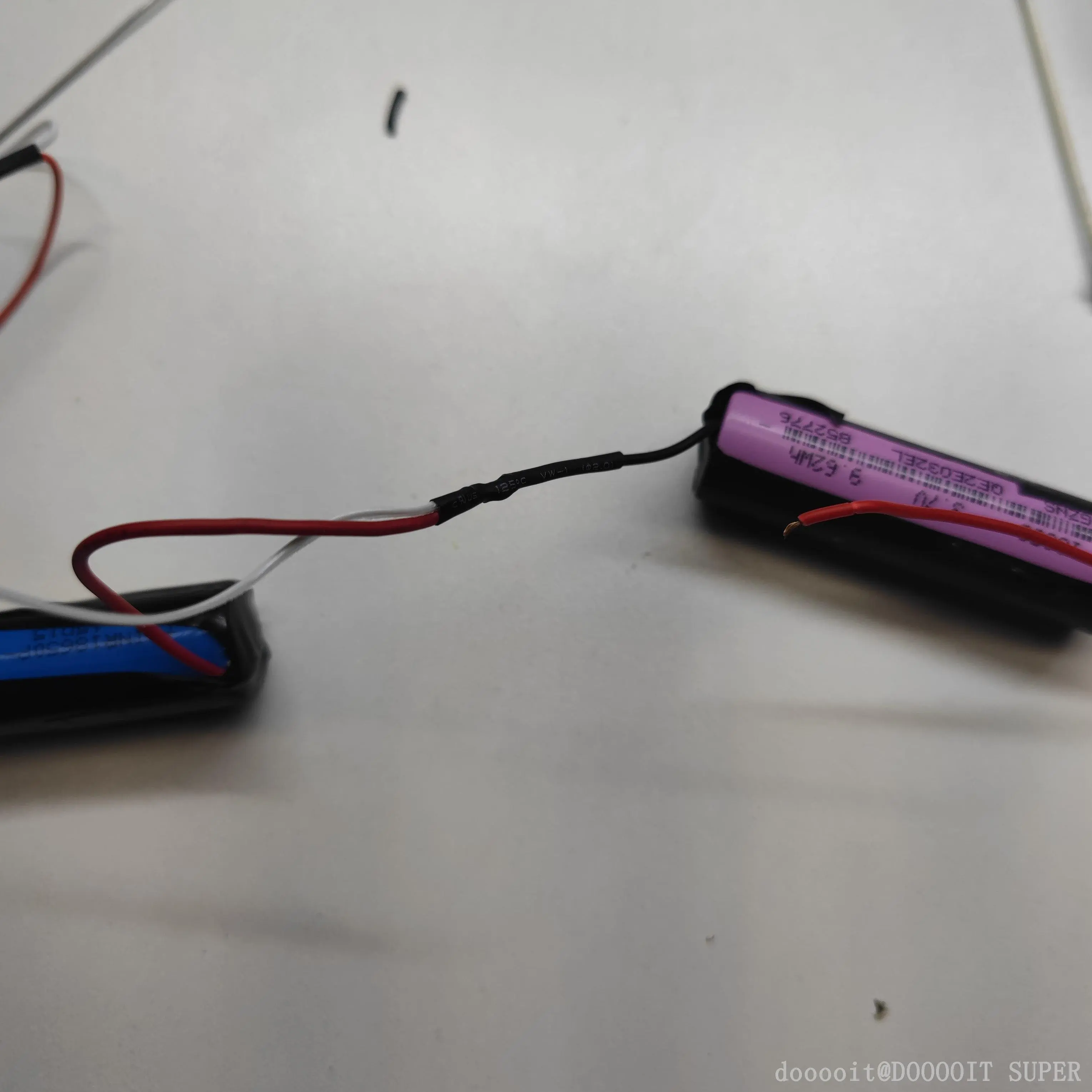

2.根据电池组的4根接口，需要提前把导线焊接好，对应接口为B1、B2、B+、B-

3.导线长短暂时无需理会

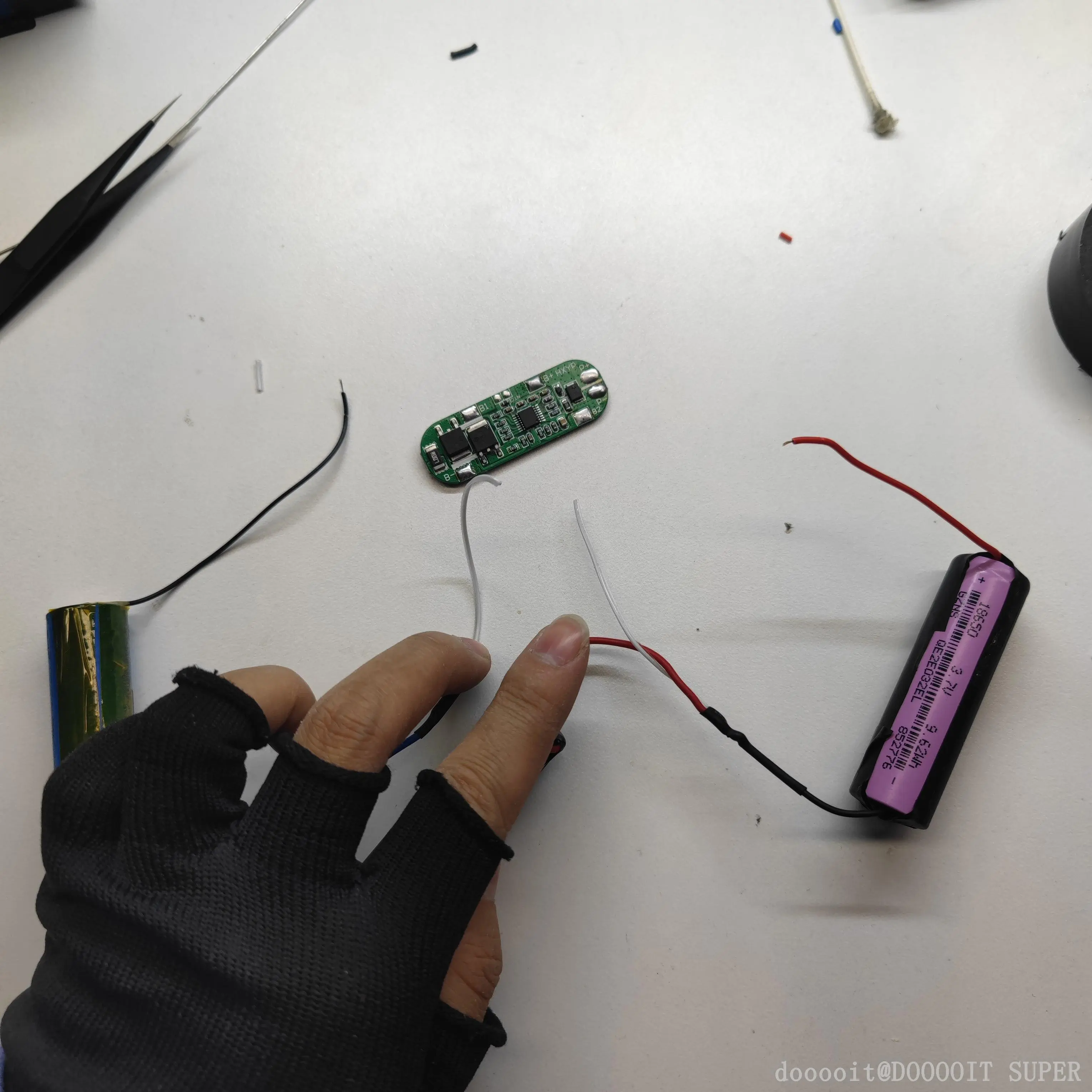

4.焊接电路，注意防止短路

1.准备好焊接好的电池组，注意避免短路

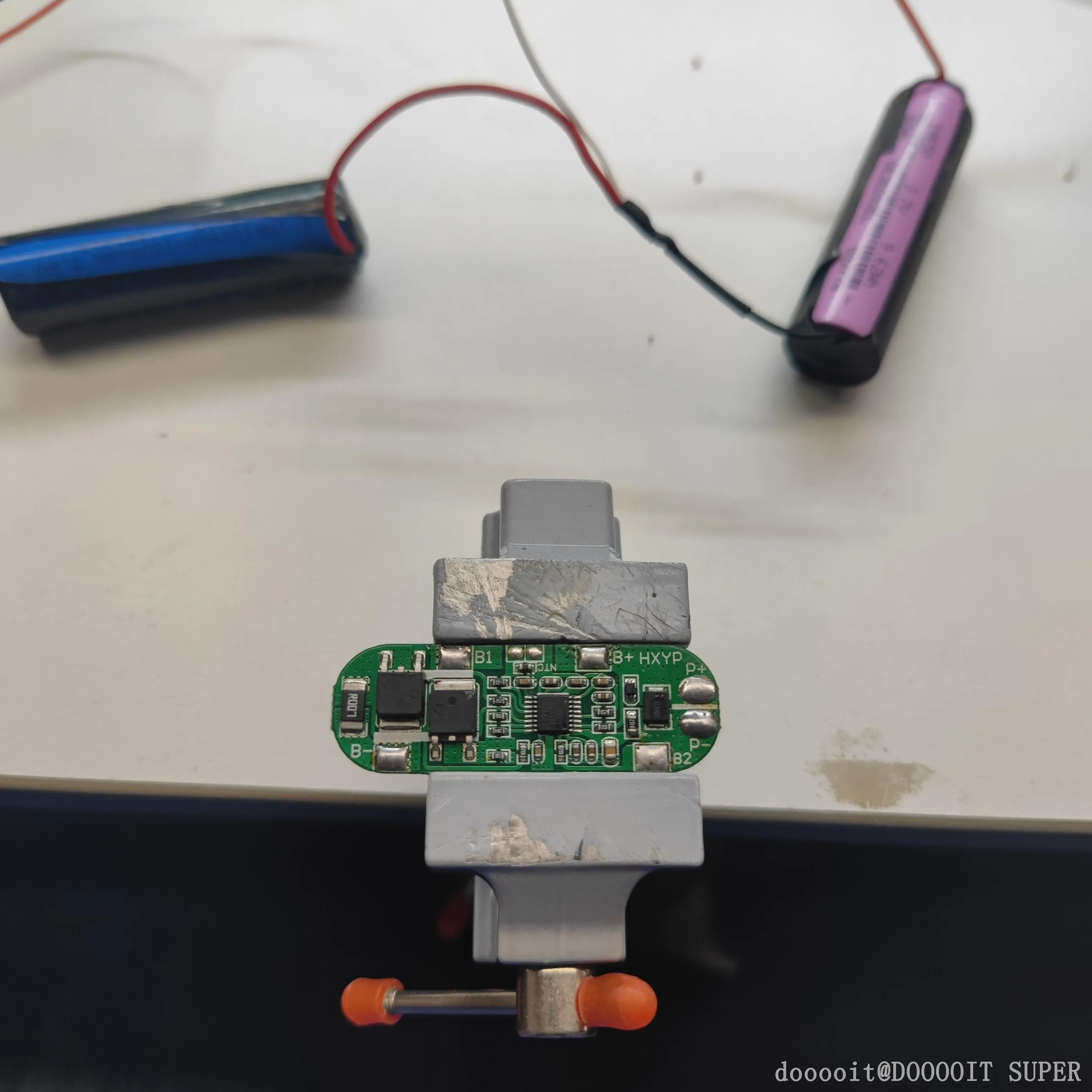

2.将保护板，用夹台固定，以便焊接

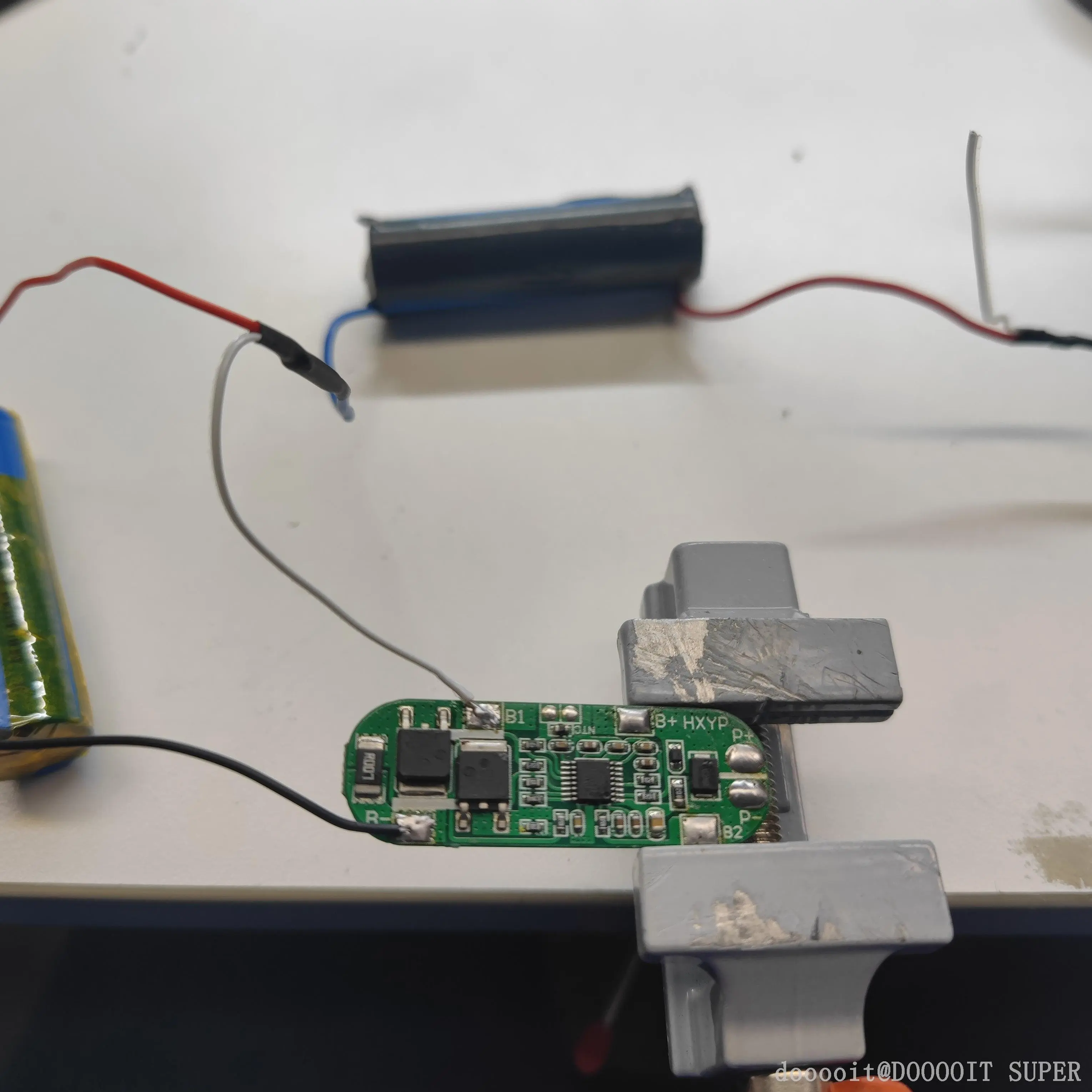

3.焊接导线，避免导线剥线过长导致短路

4. 先将2个电池用防高温胶带粘接，再粘接第3个，这样电池组更加稳定

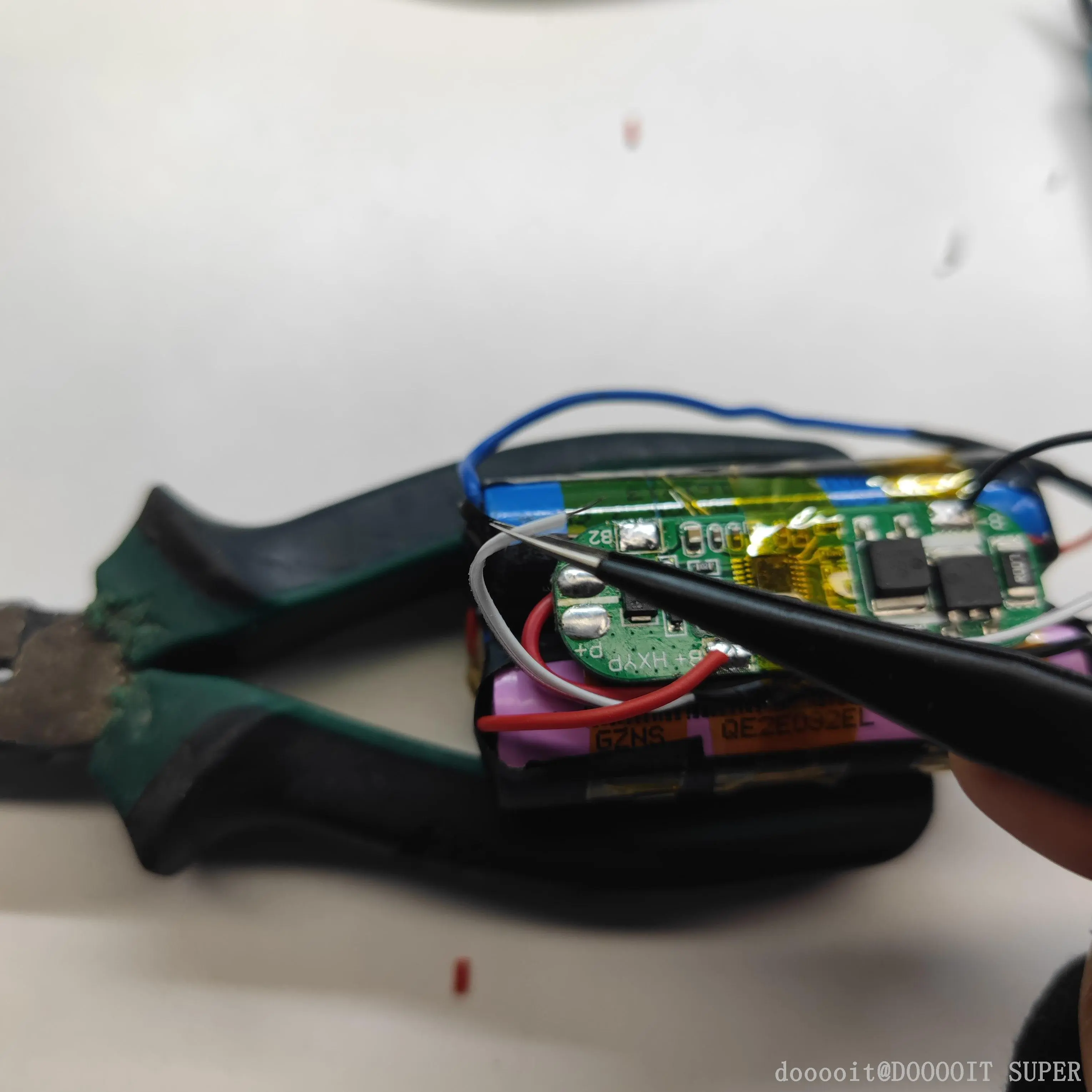

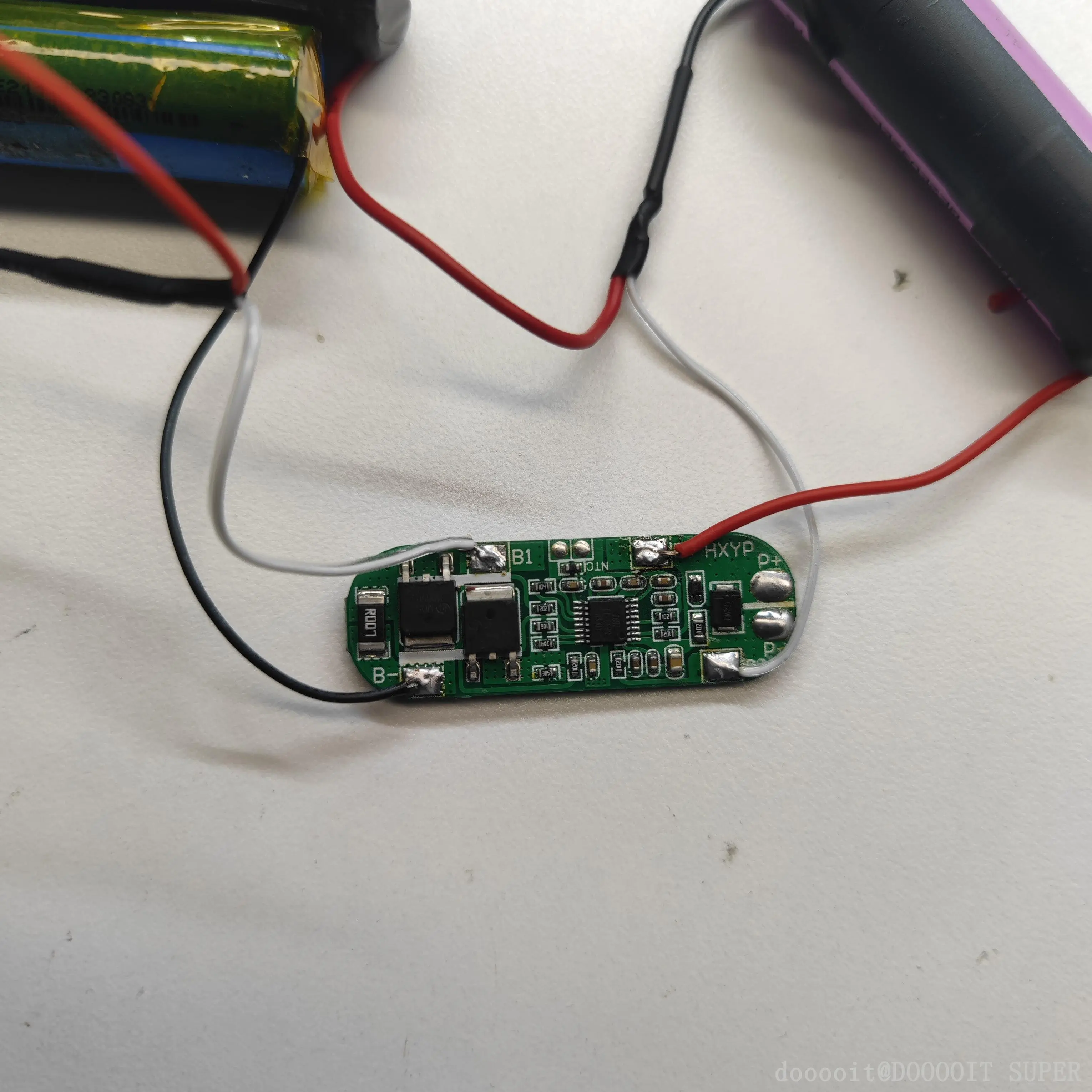

5.按照接线图，初步焊接好

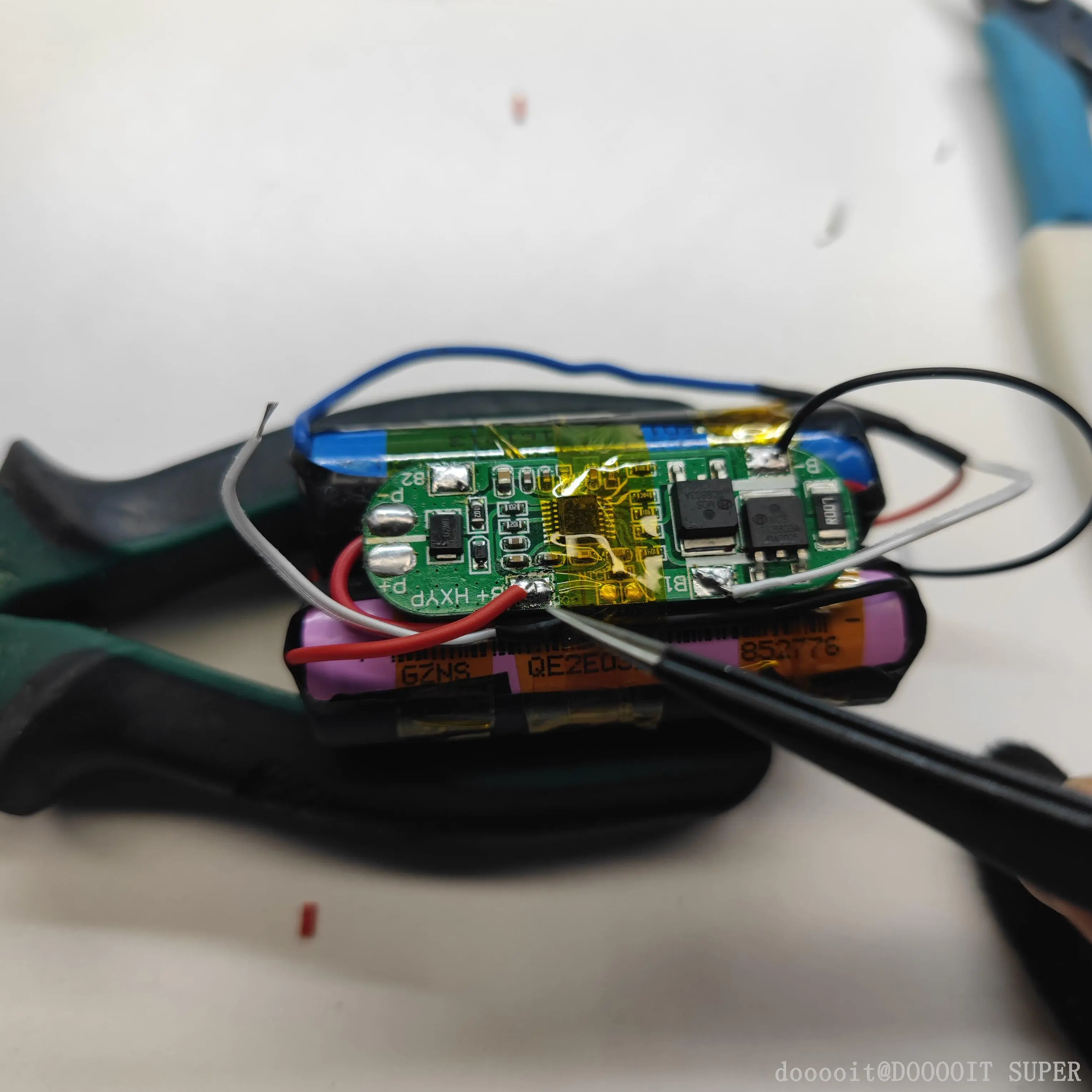

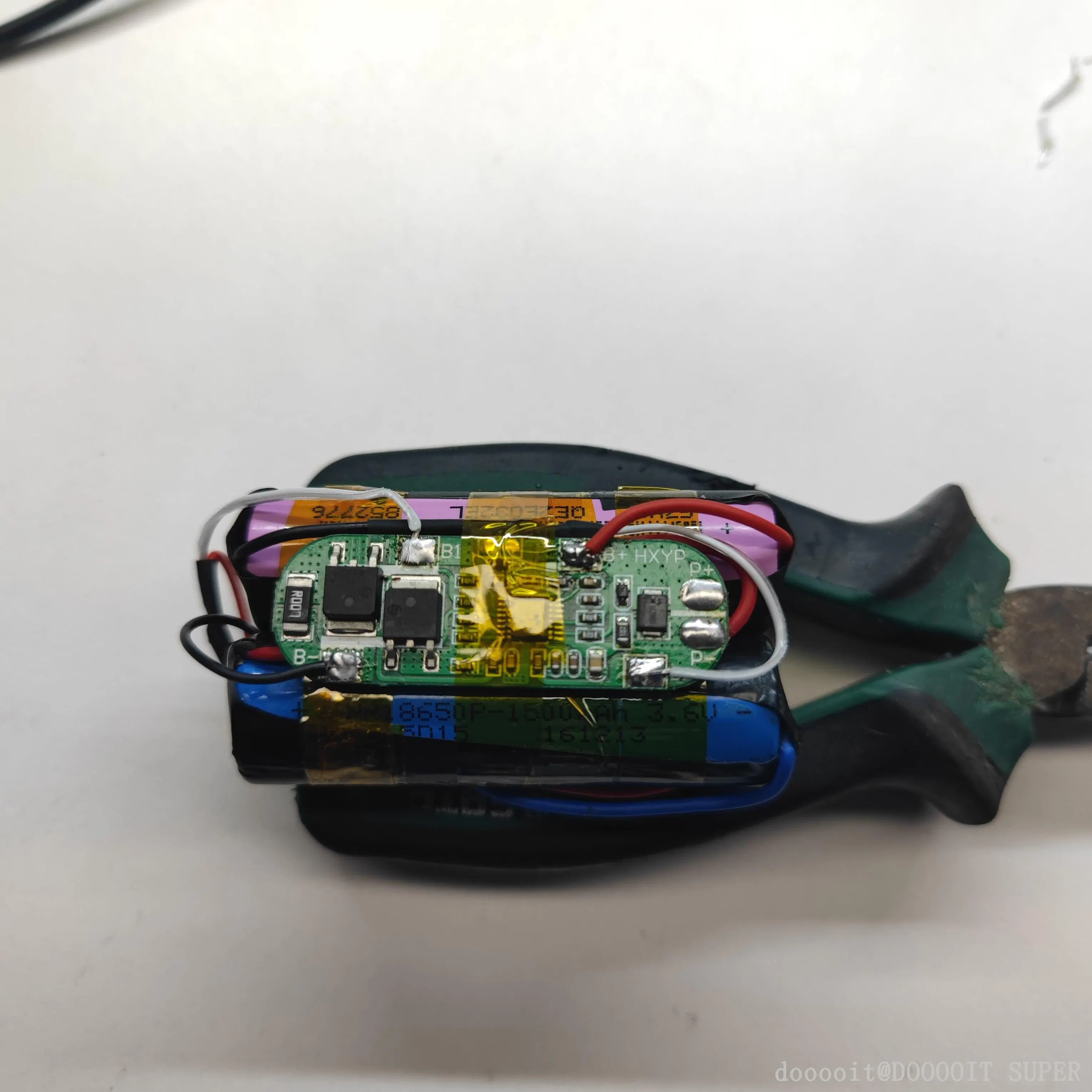

1.注意摆放保护板的方向，先不固定，避免压线

2.逐个调整导线的长度

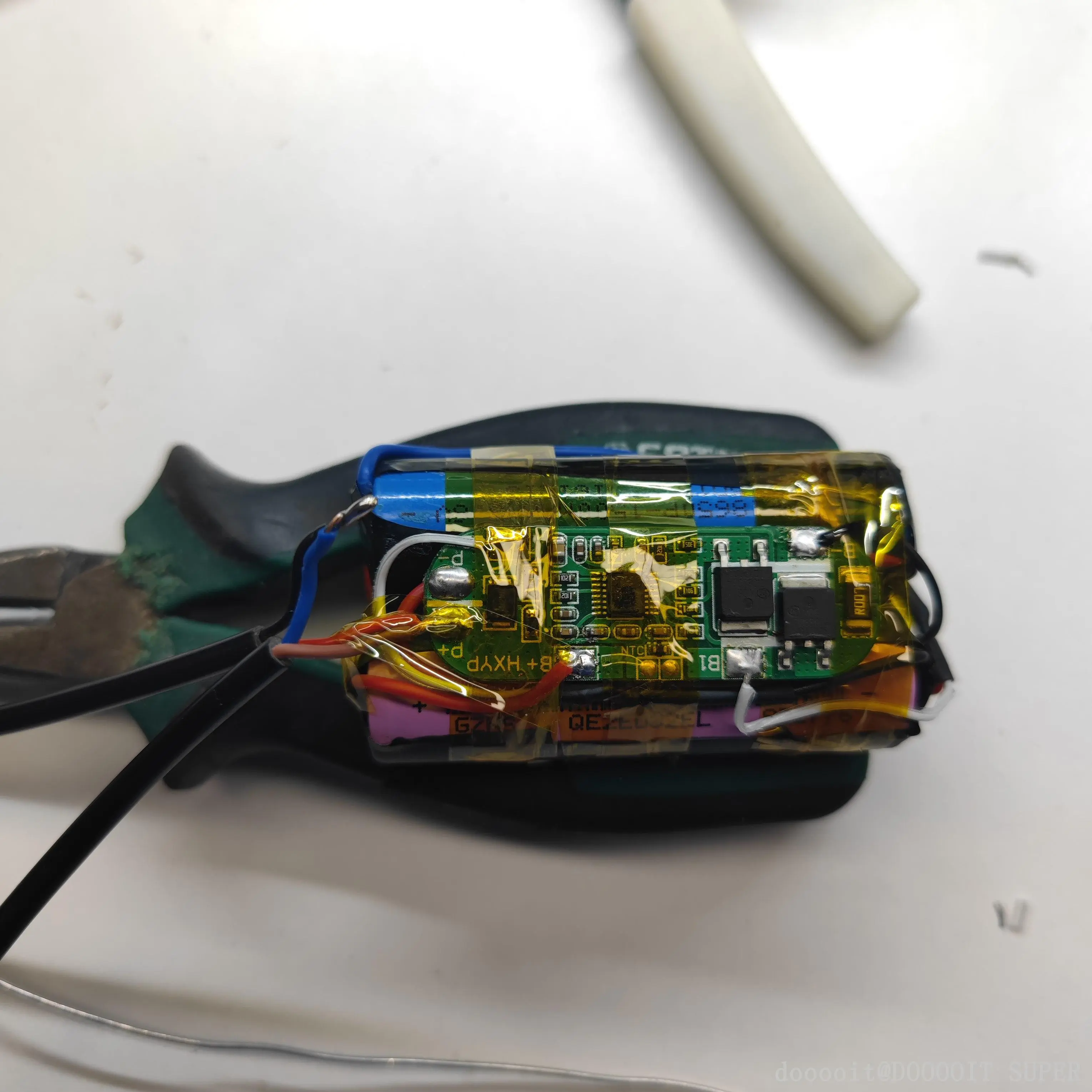

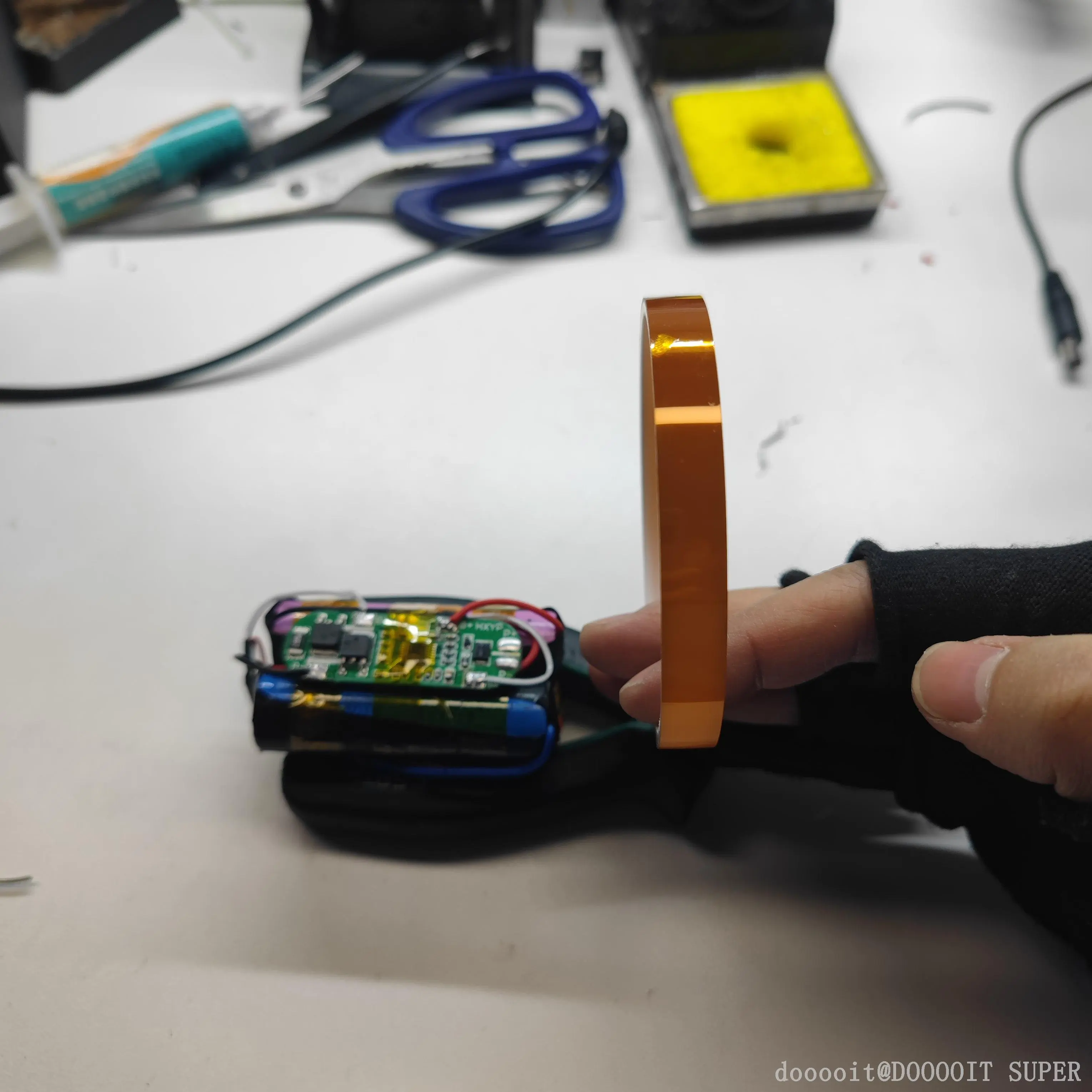

3.使用防高温胶带，先固定住保护板中心，不要遮盖焊接口

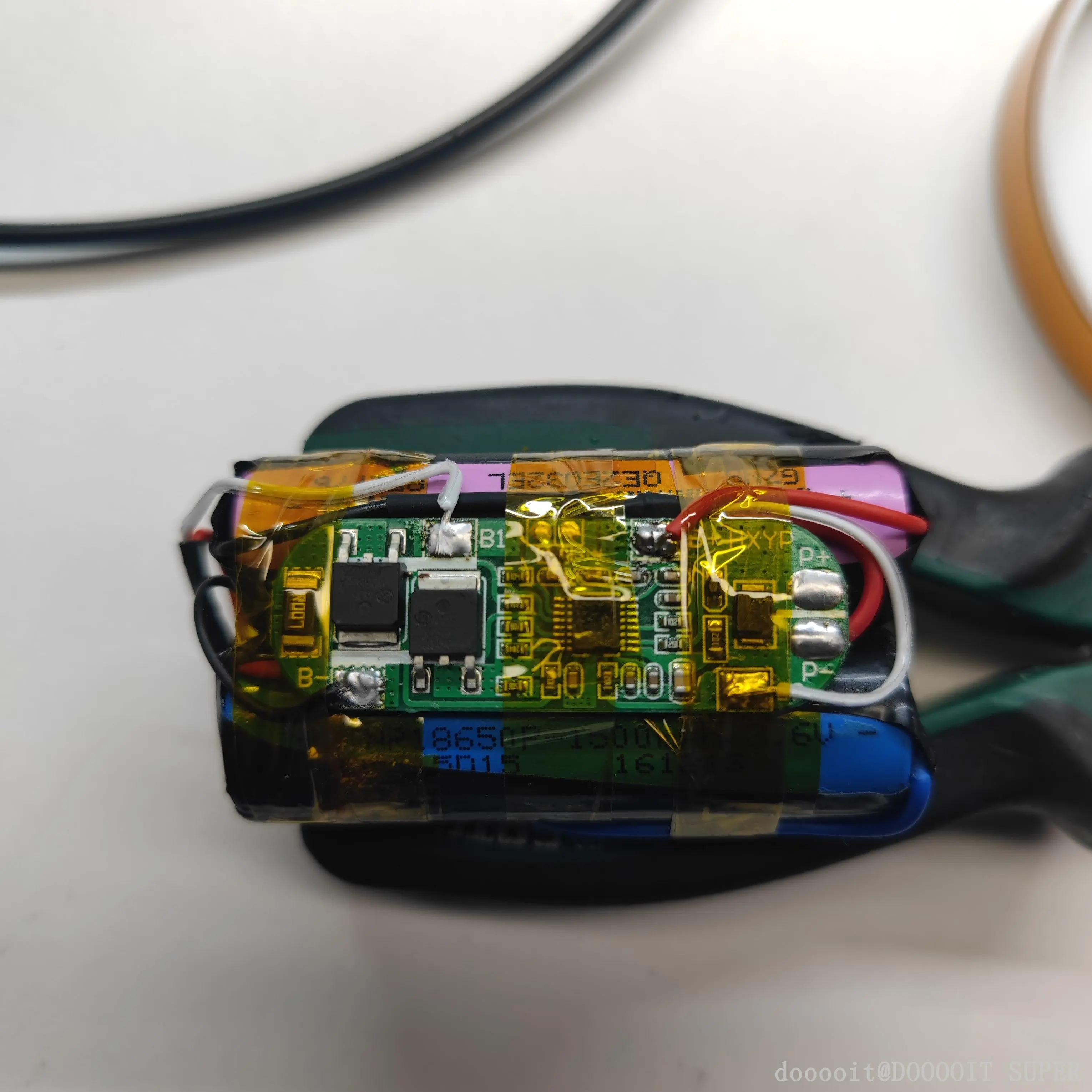

4.调整完毕，可将焊接口位置，使用防高温胶带完全固定

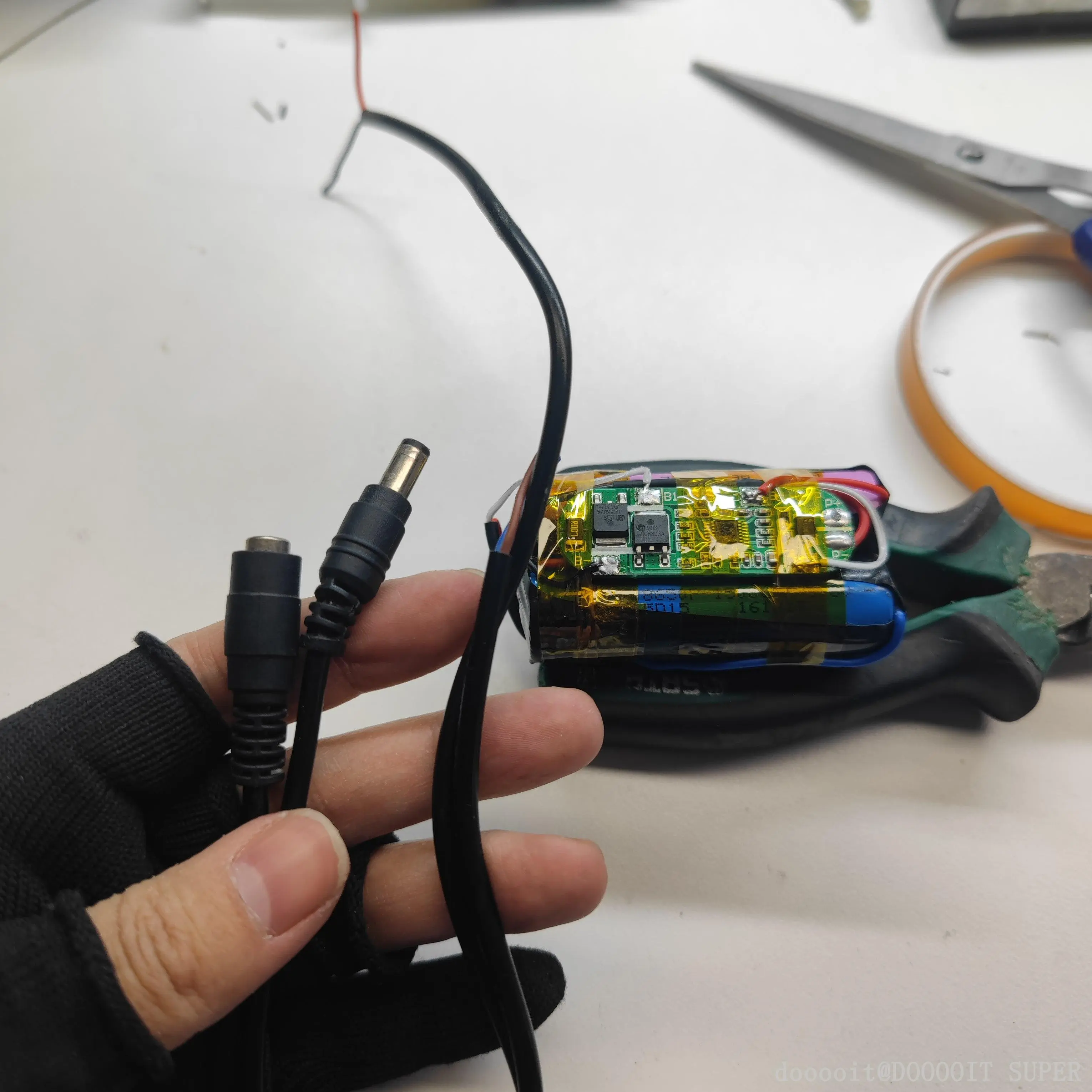

1.将提前准备好的DC口的转接线焊接在保护板的P+、P-上，注意区分正负极

2.焊接好正极后，马上使用防高温胶带固定好

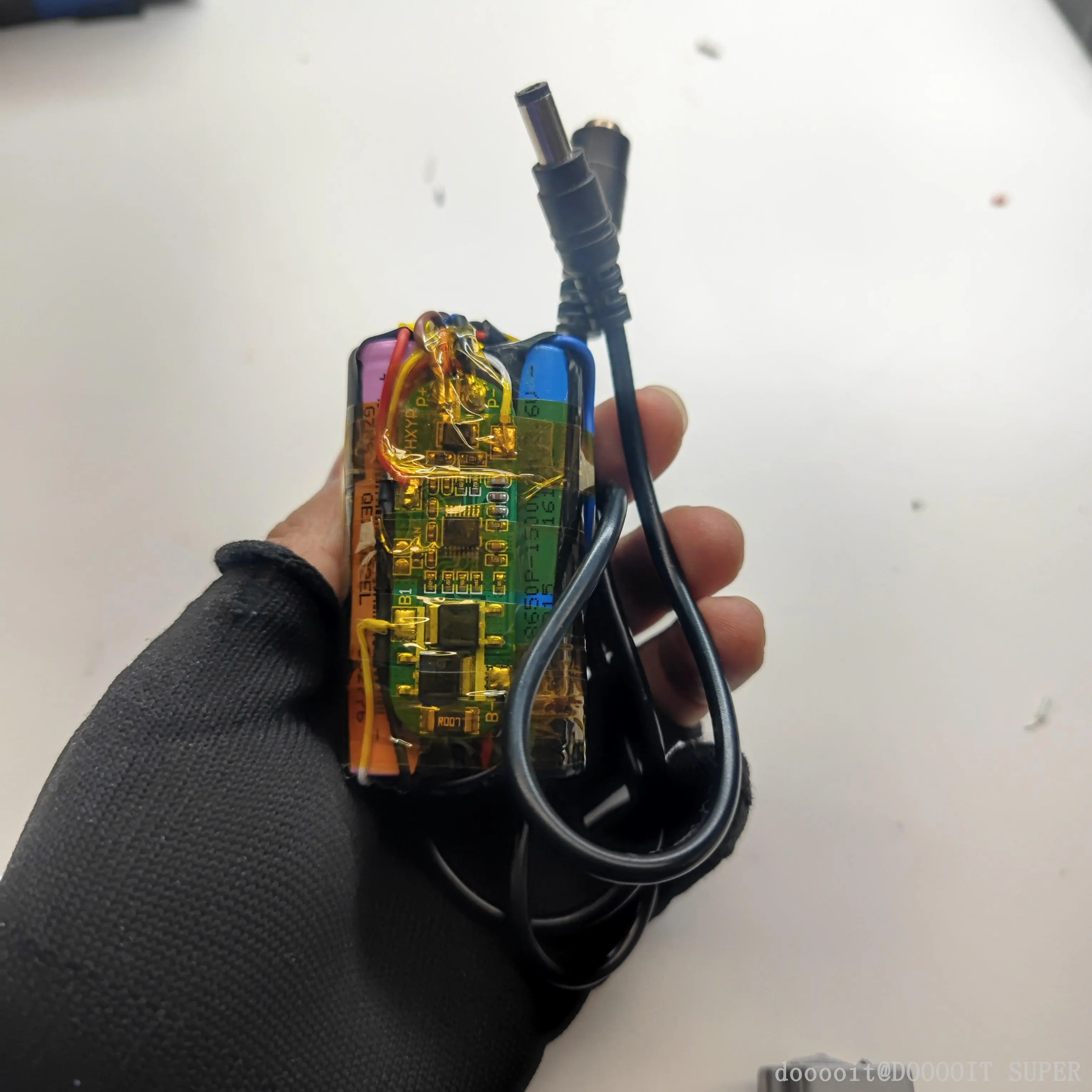

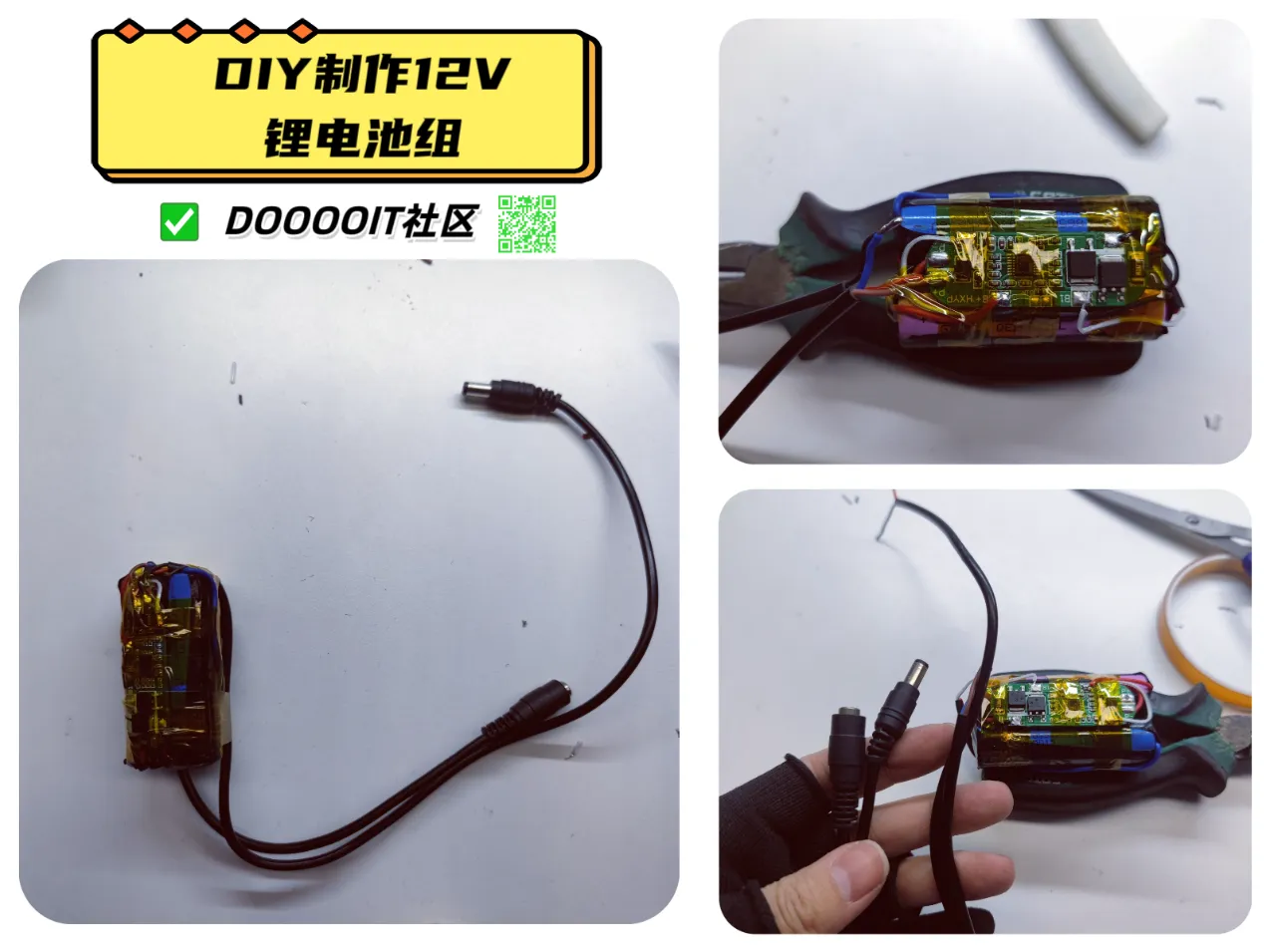

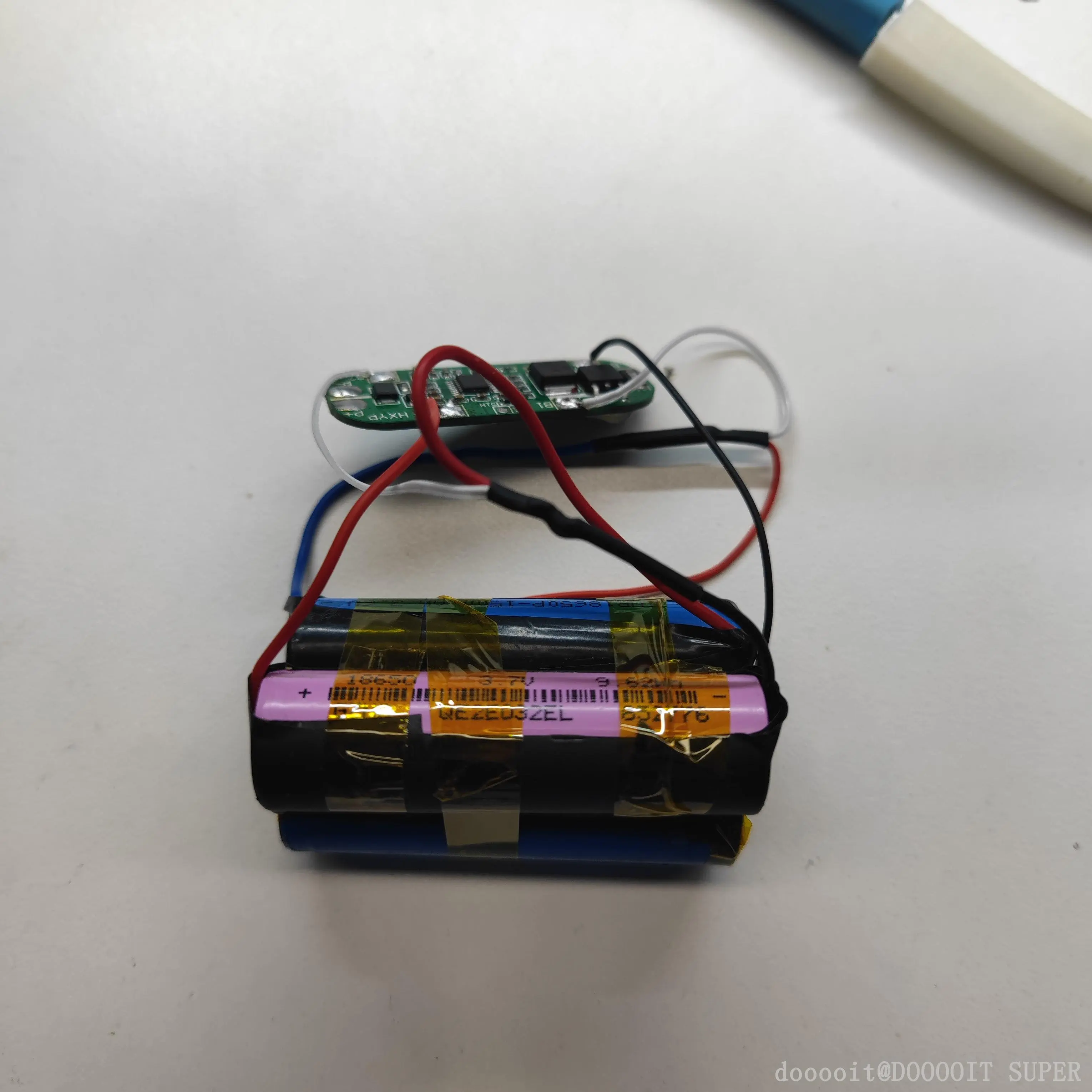

3.图3是成品实物
