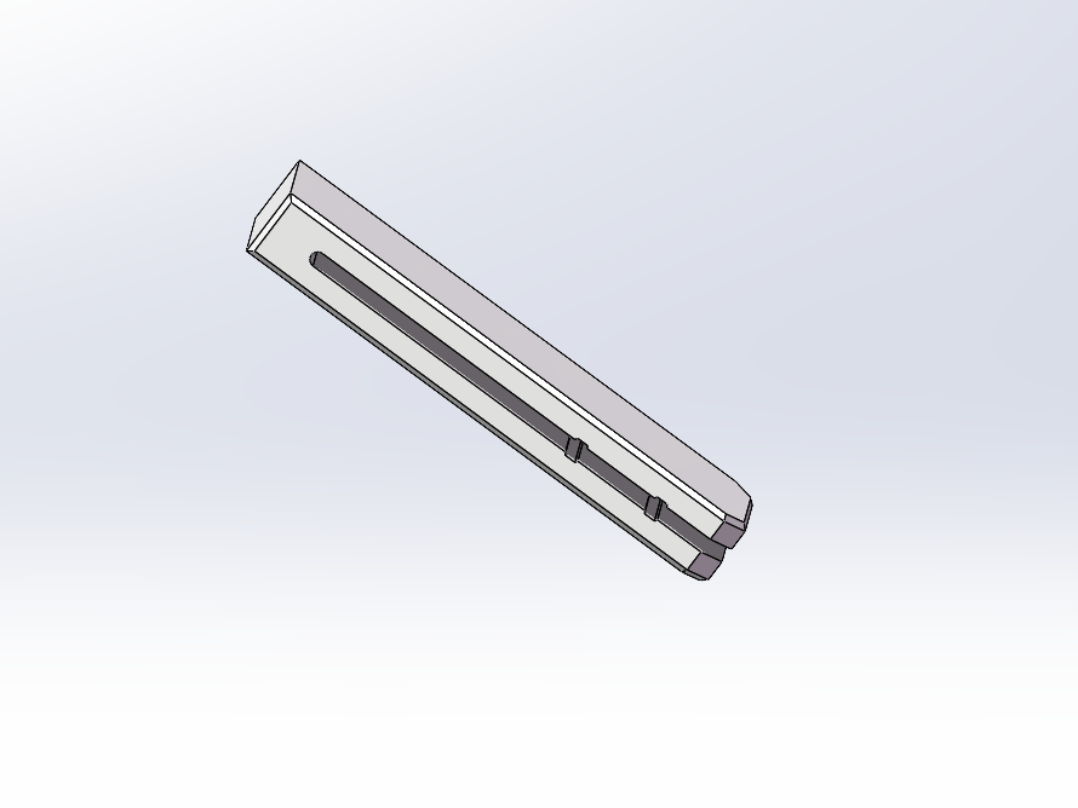

密封夹制作教程

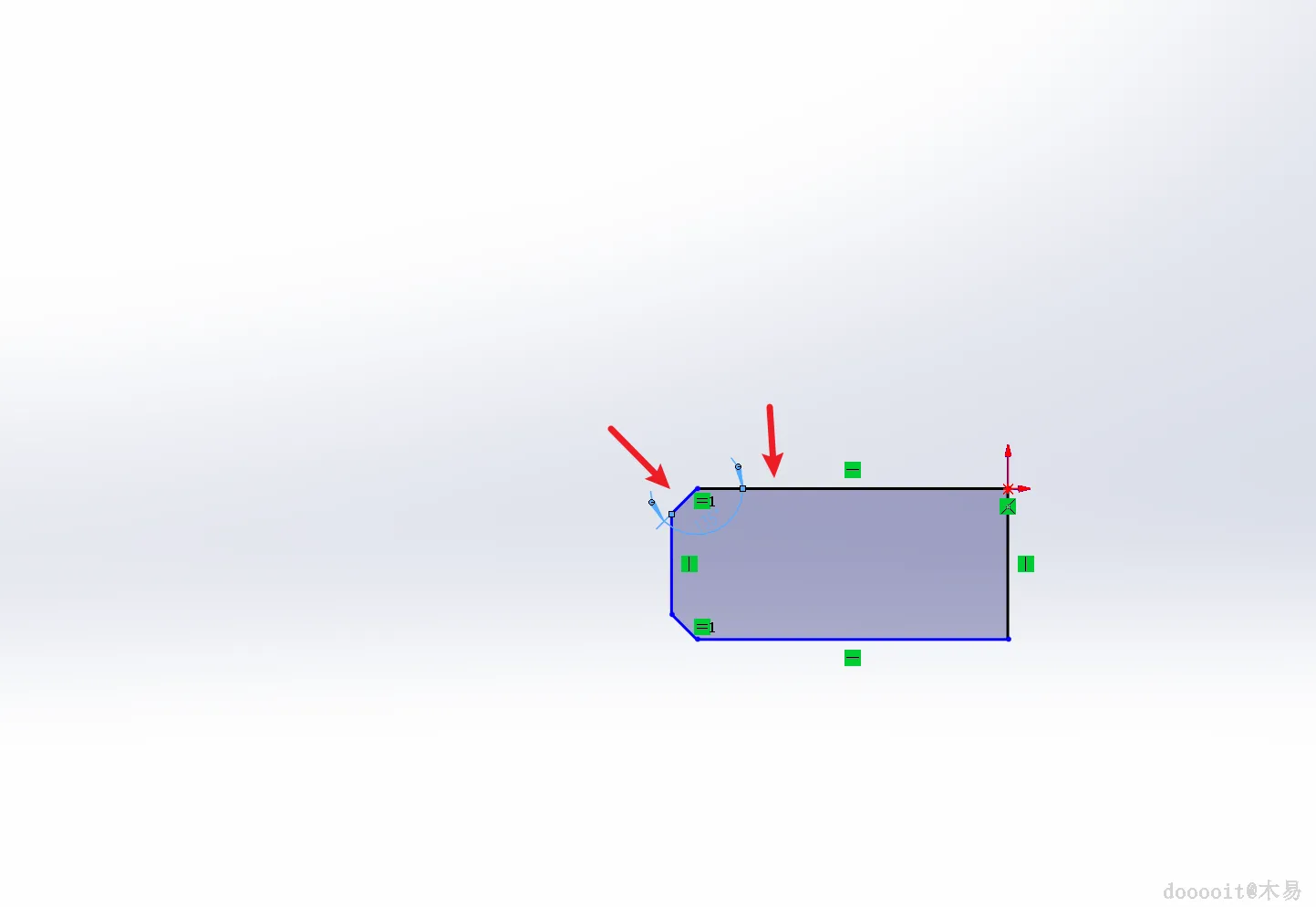

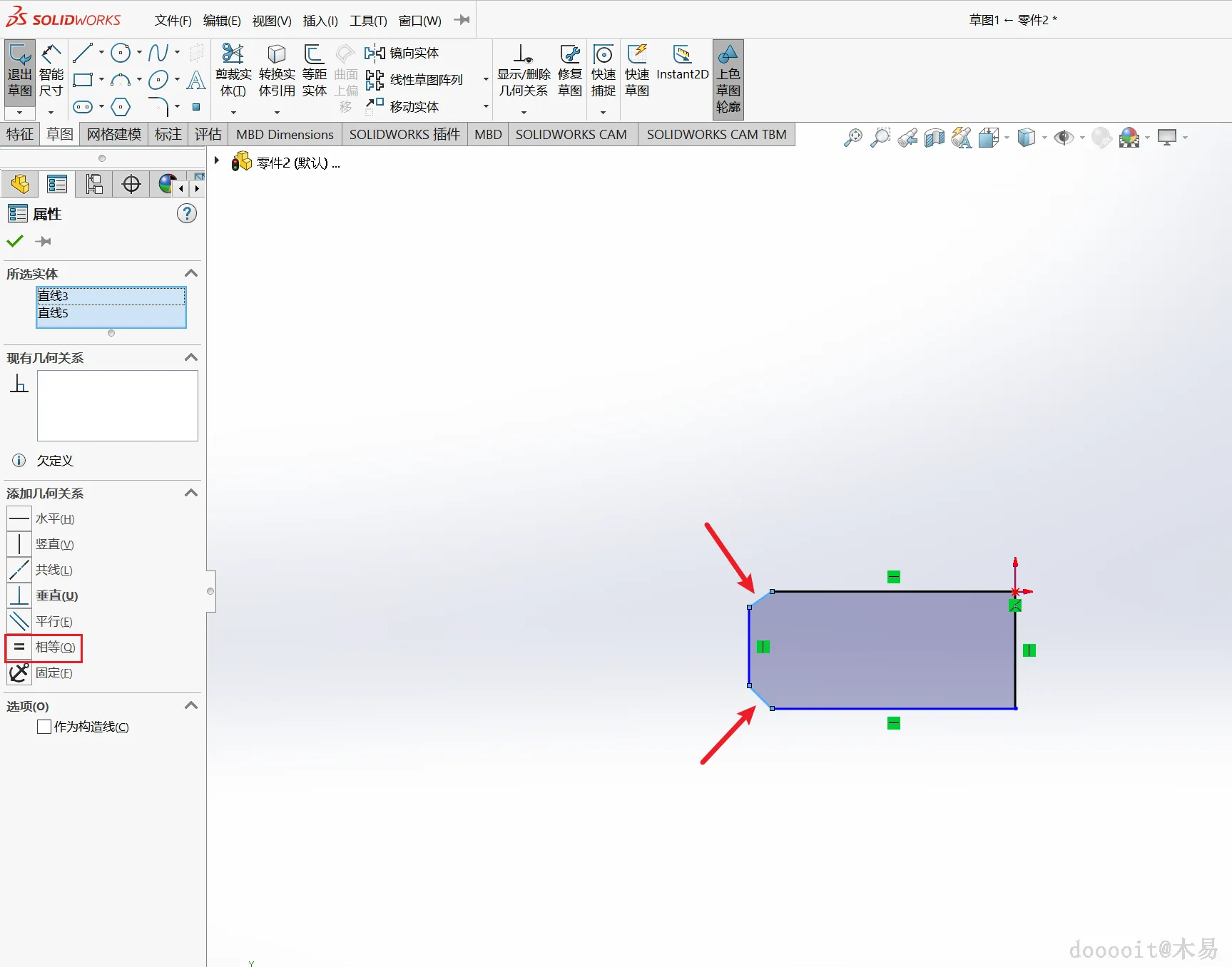

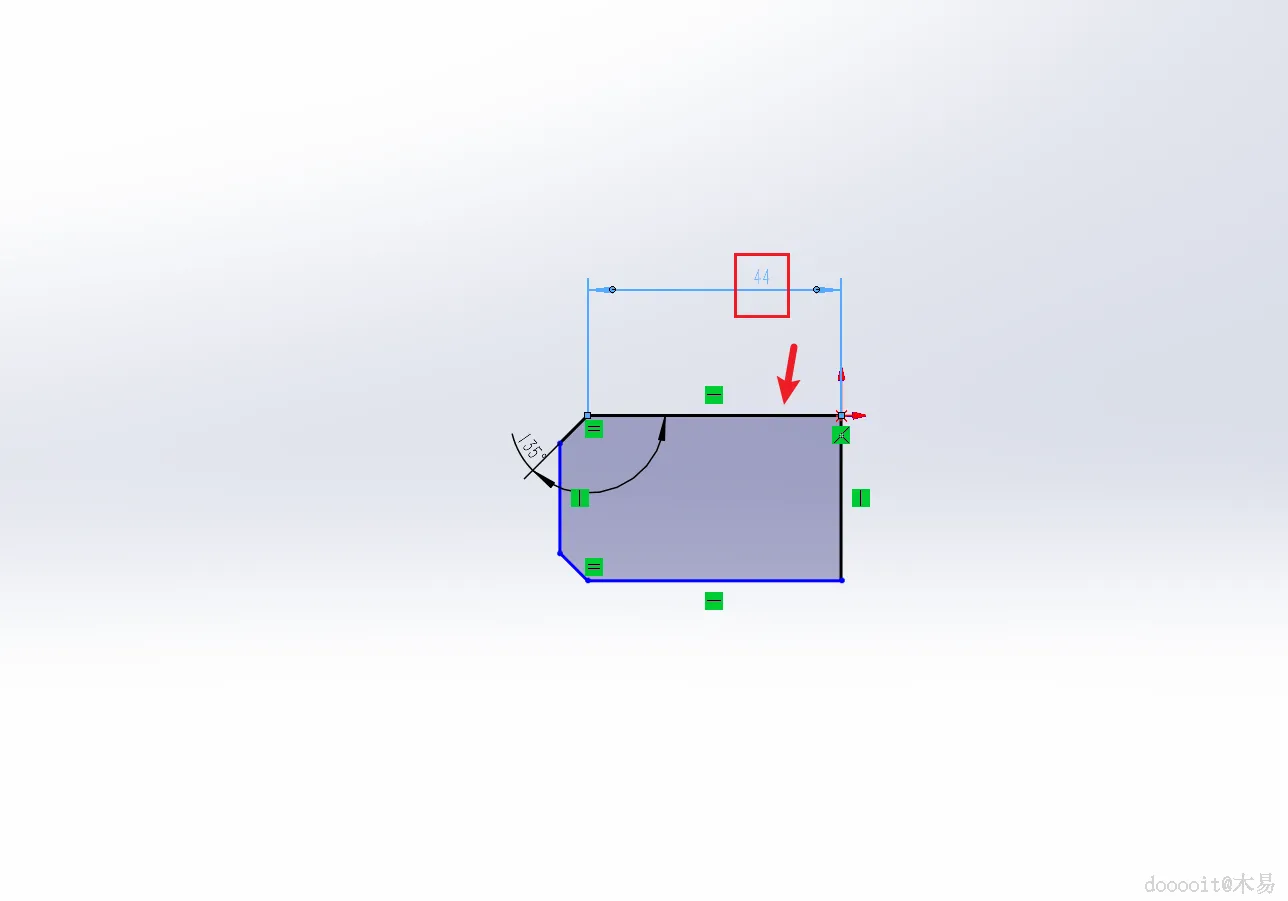

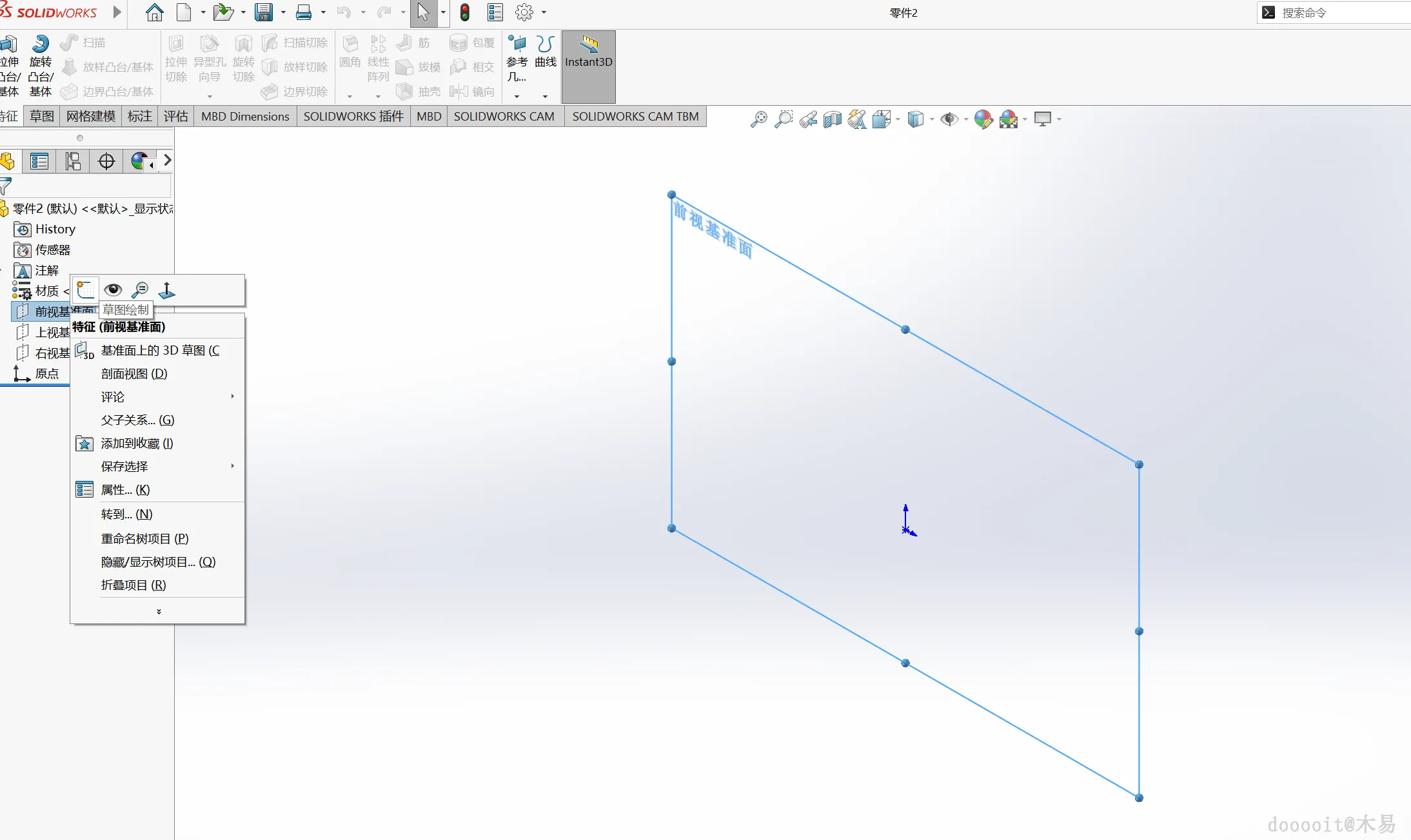

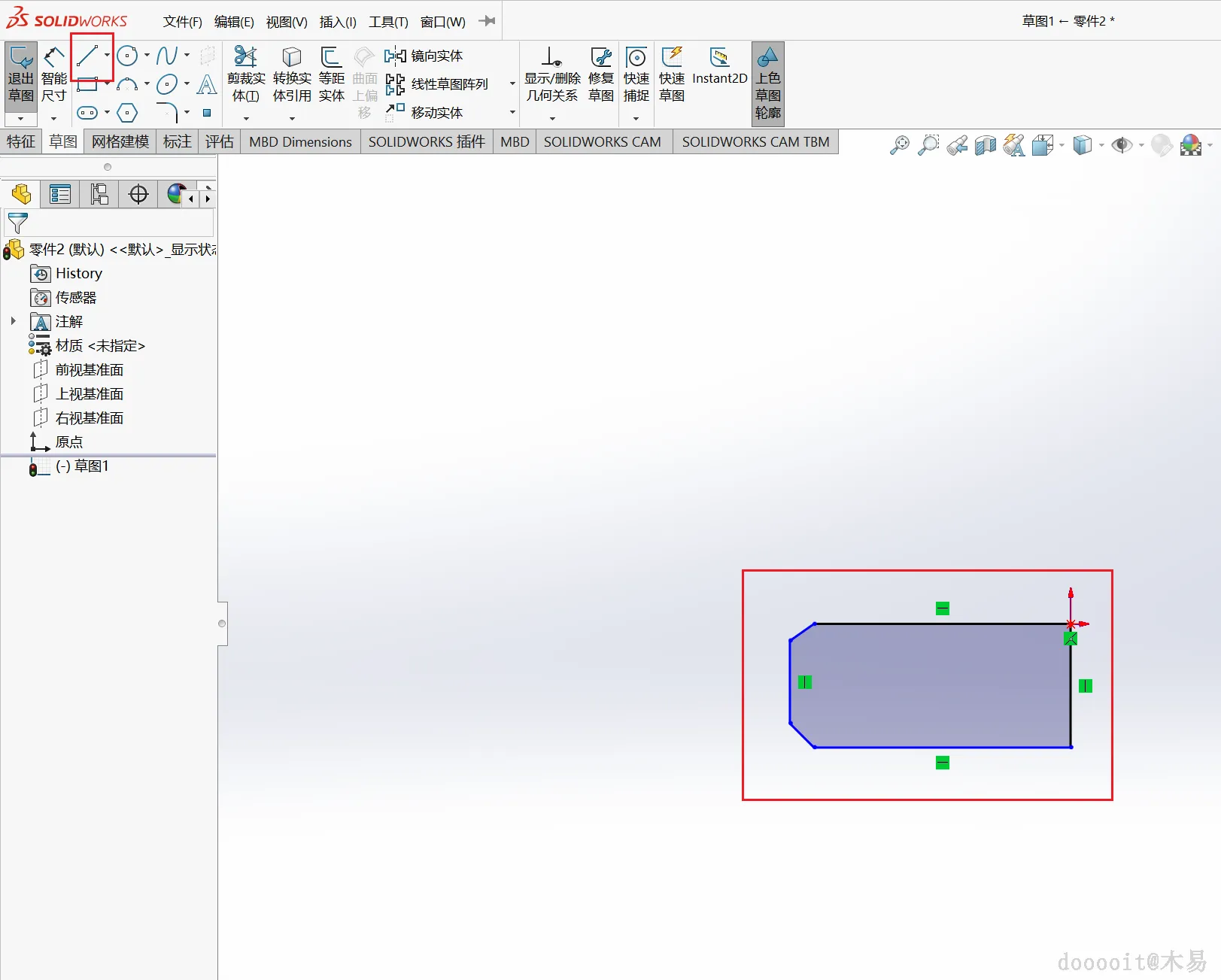

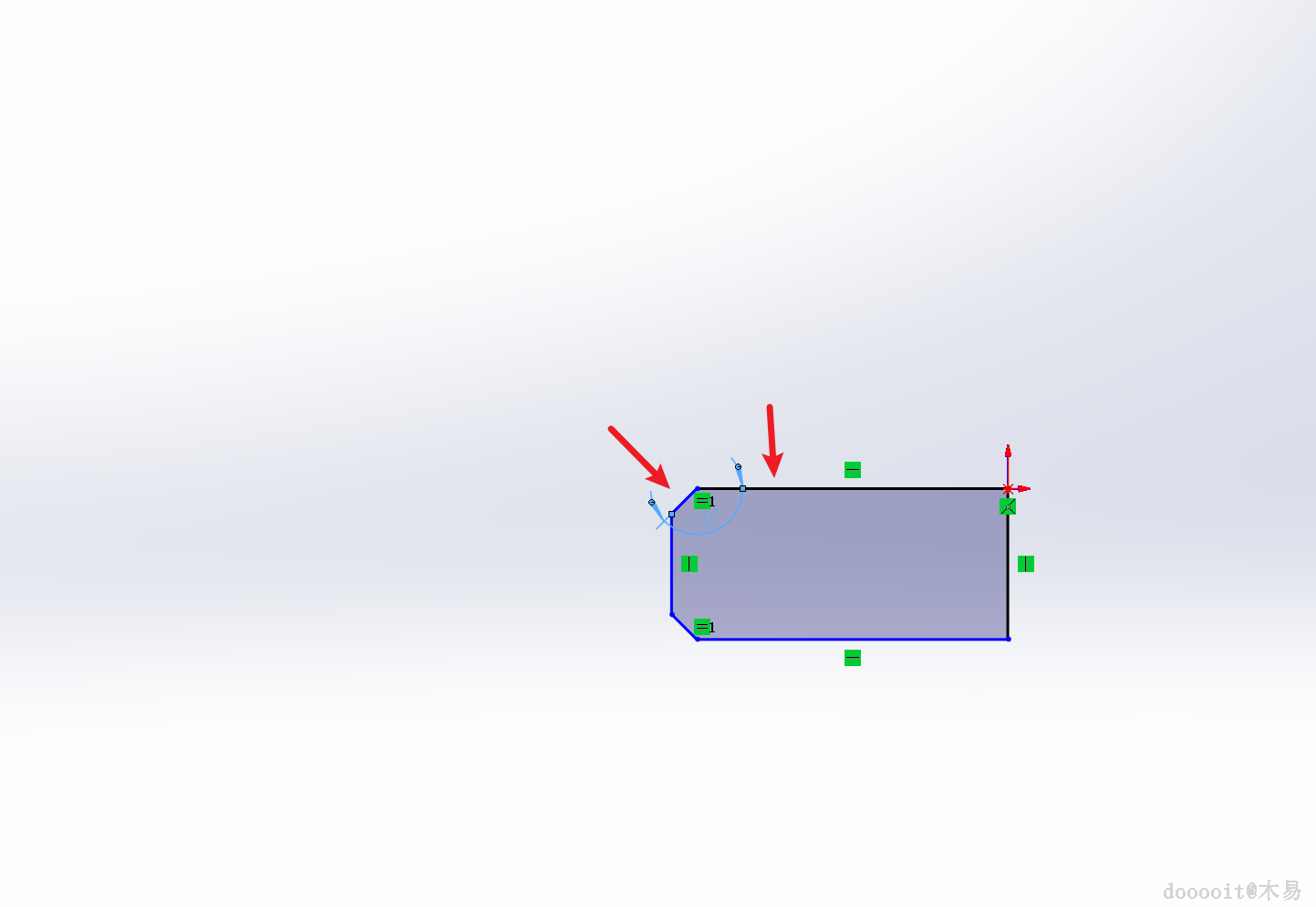

选择前视基准面作为草图绘制的起始平面，使用直线工具勾勒出轮廓的大致形状。接着，选中轮廓上下两条斜线，并为它们添加相等的几何约束以确保这两条线段长度一致。

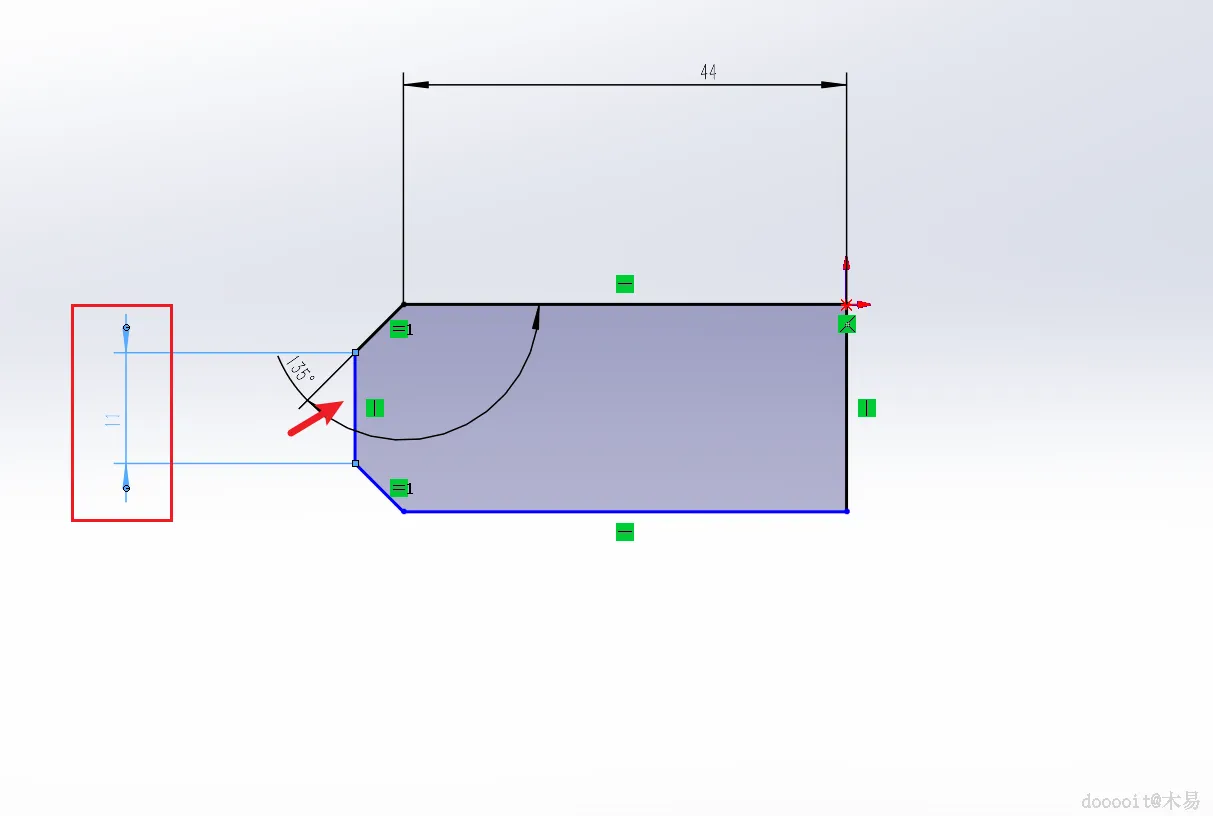

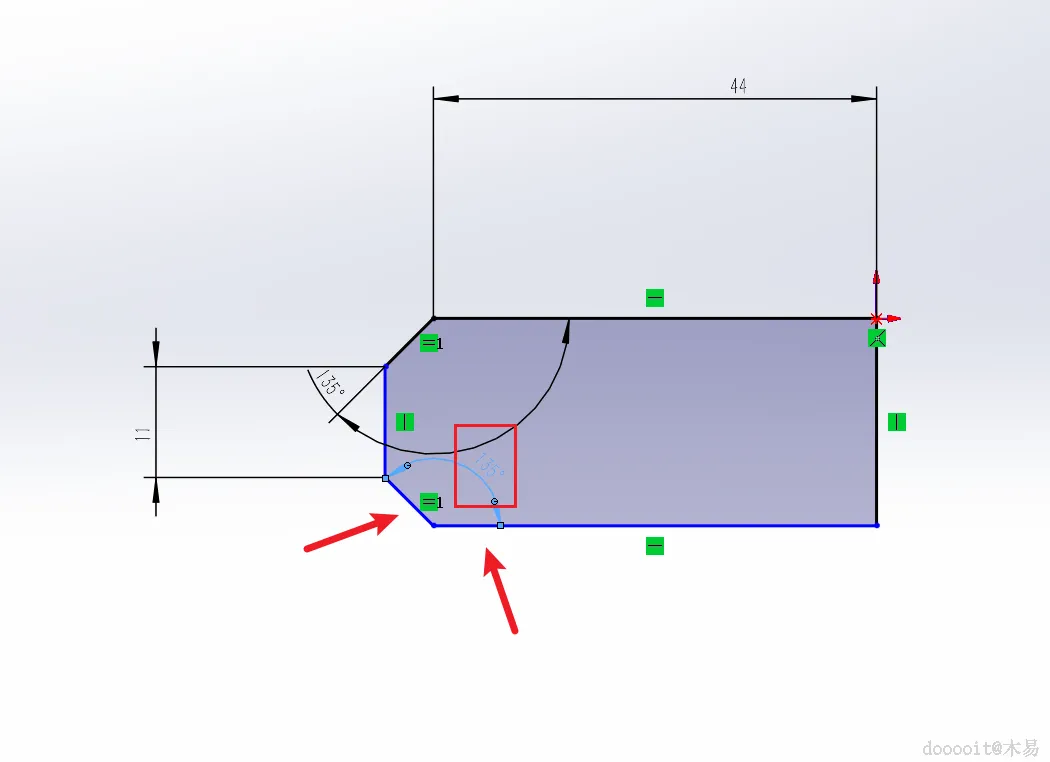

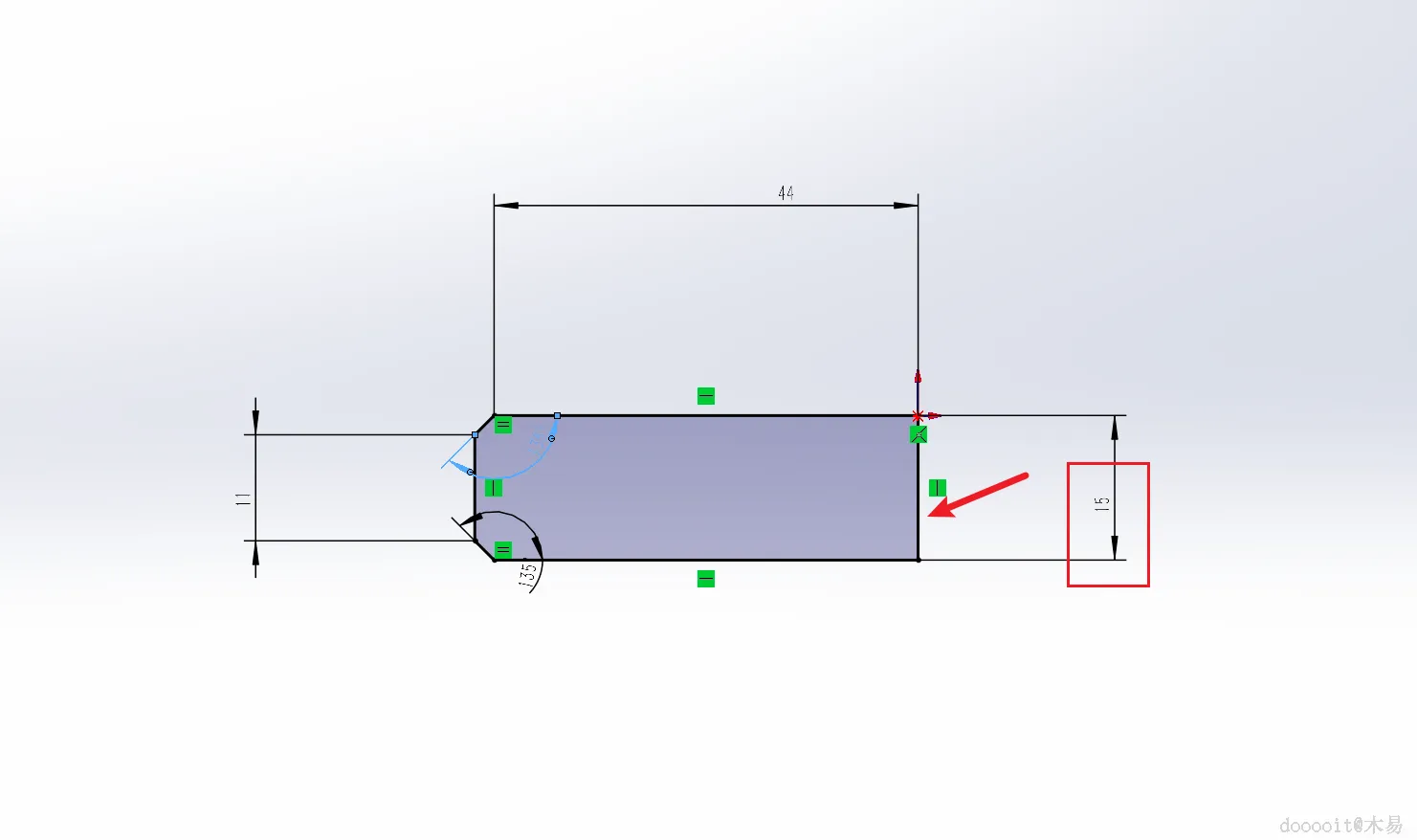

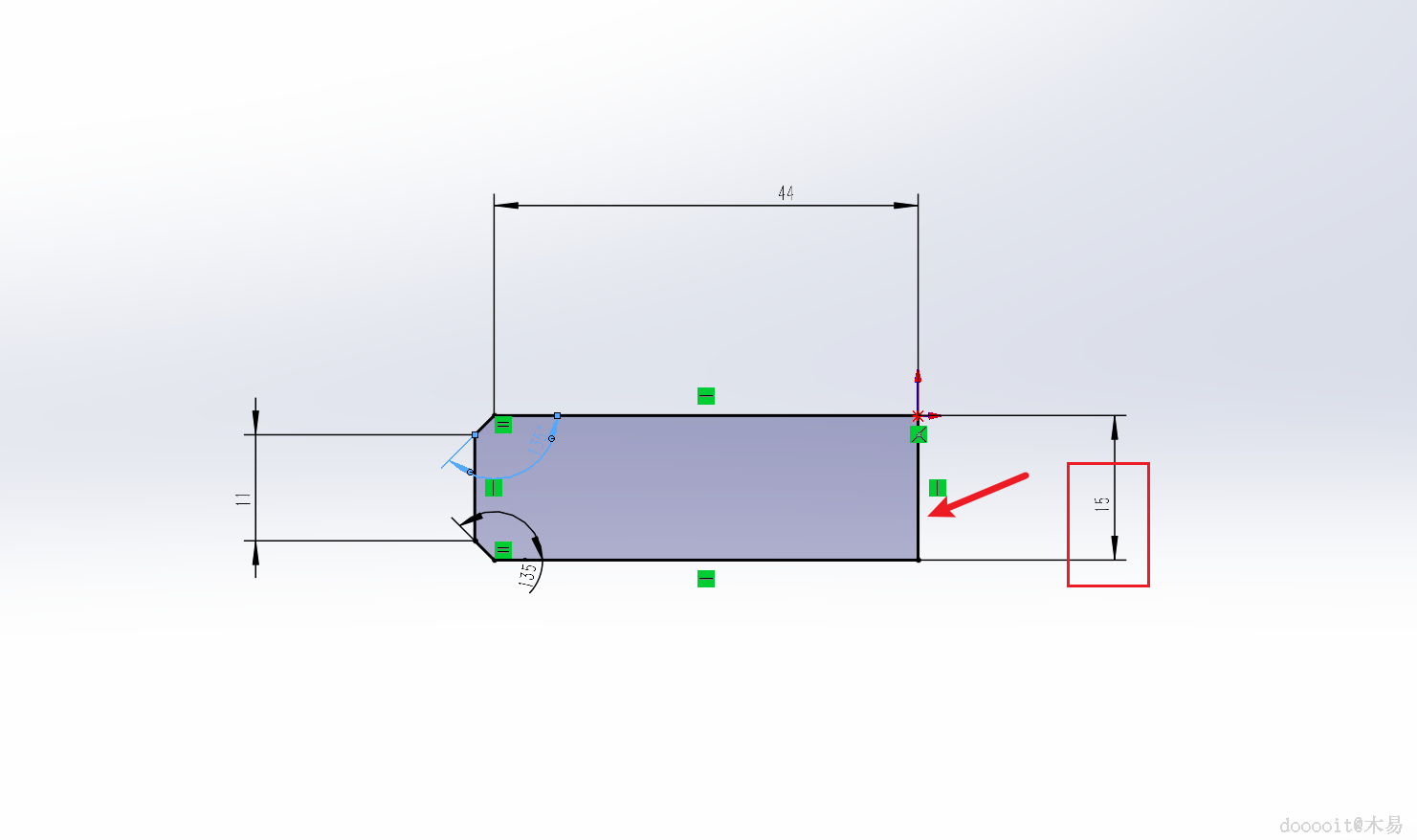

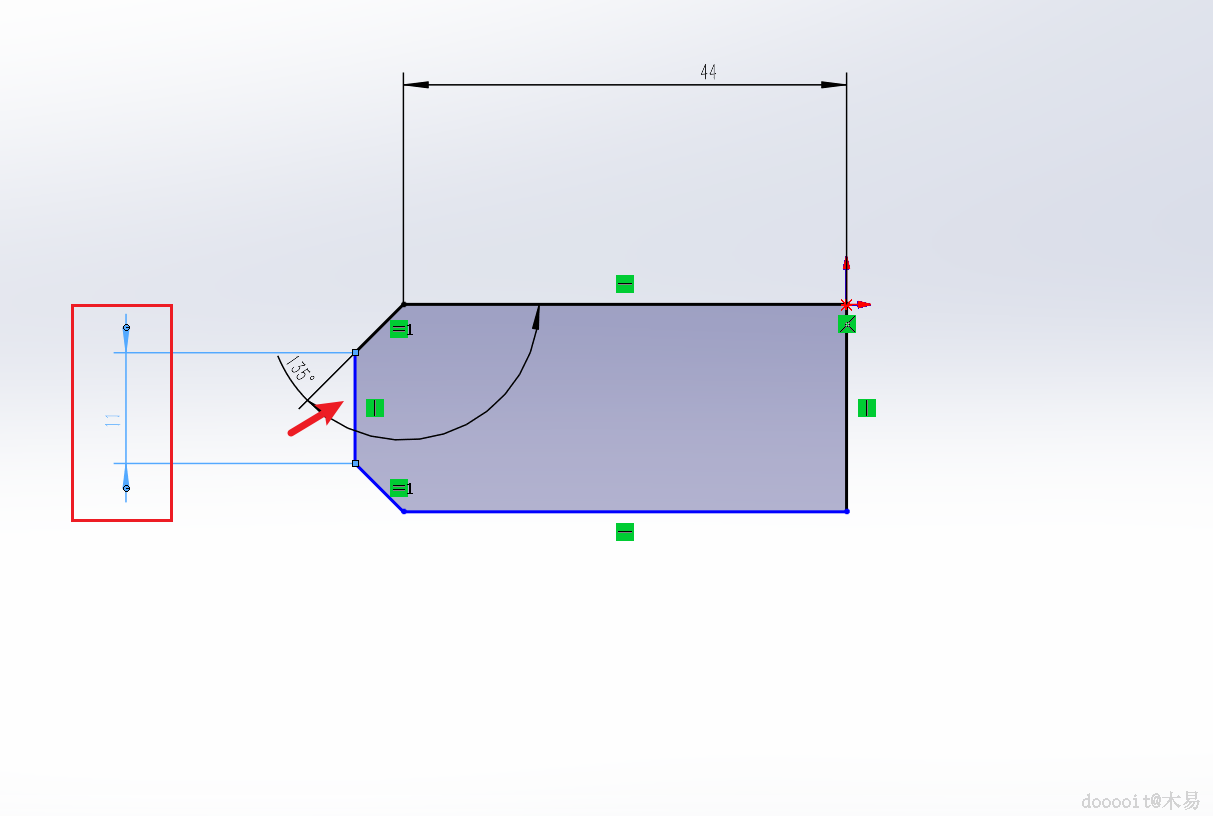

使用智能尺寸标注功能，对每一条直线都进行精确的尺寸标注。确保每个线段的长度都得到准确测量和标记，以便后续的设计调整和确认。

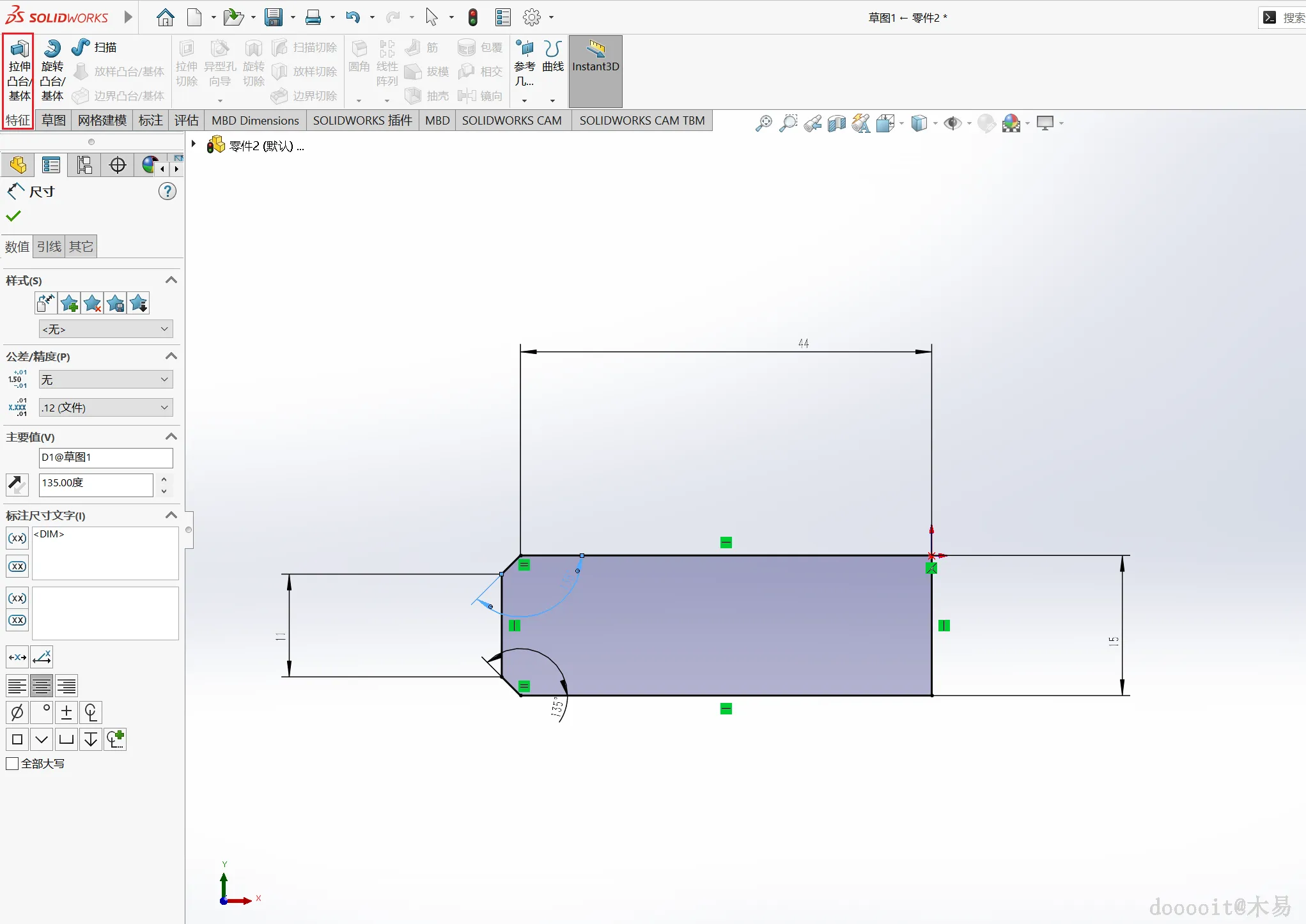

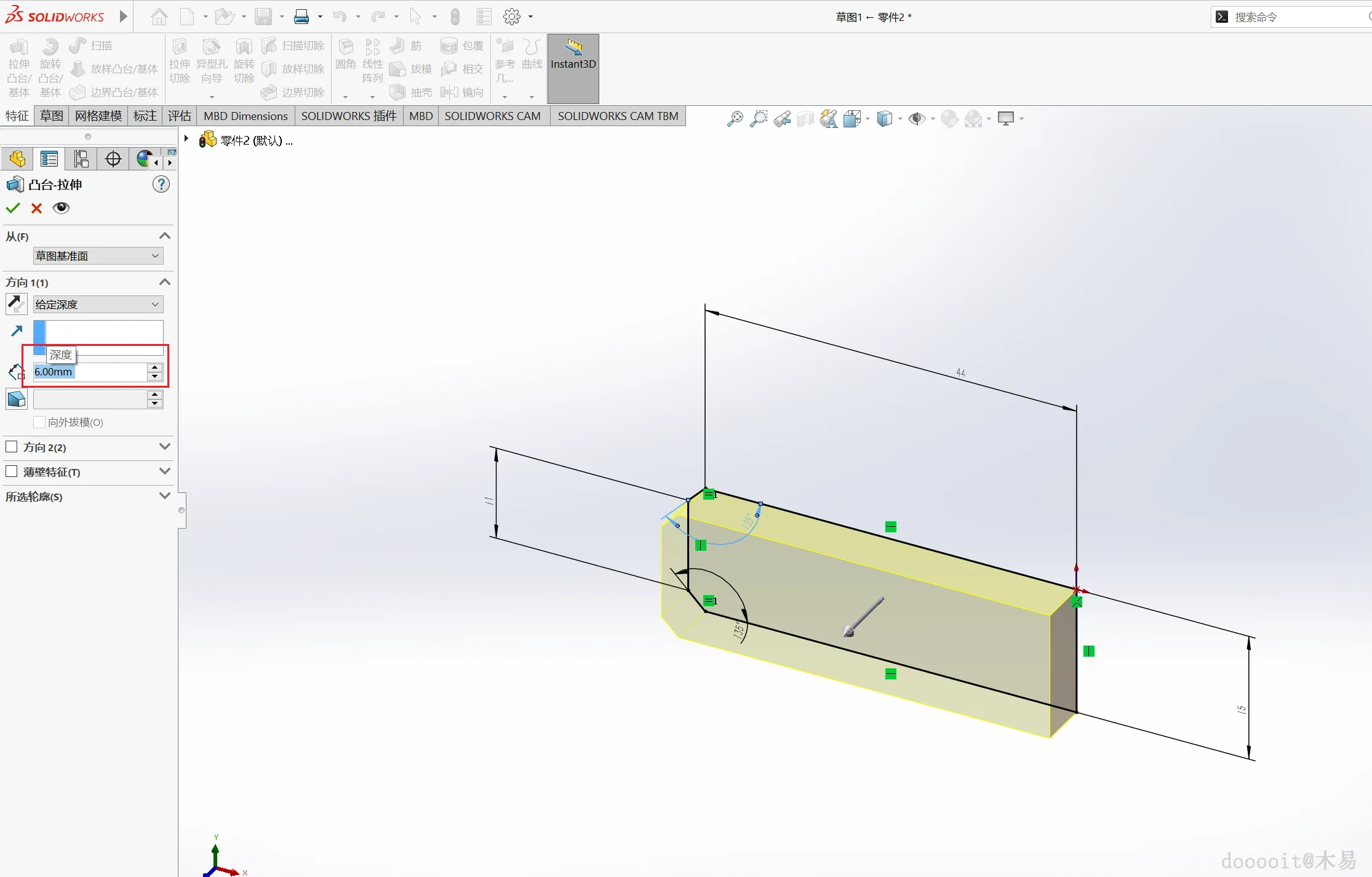

完成所有直线的尺寸标注后，退出草图模式。接下来，在特征工具栏中找到“拉伸凸台/基体”功能。选择此功能后，根据设计需求设置拉伸距离为6mm。

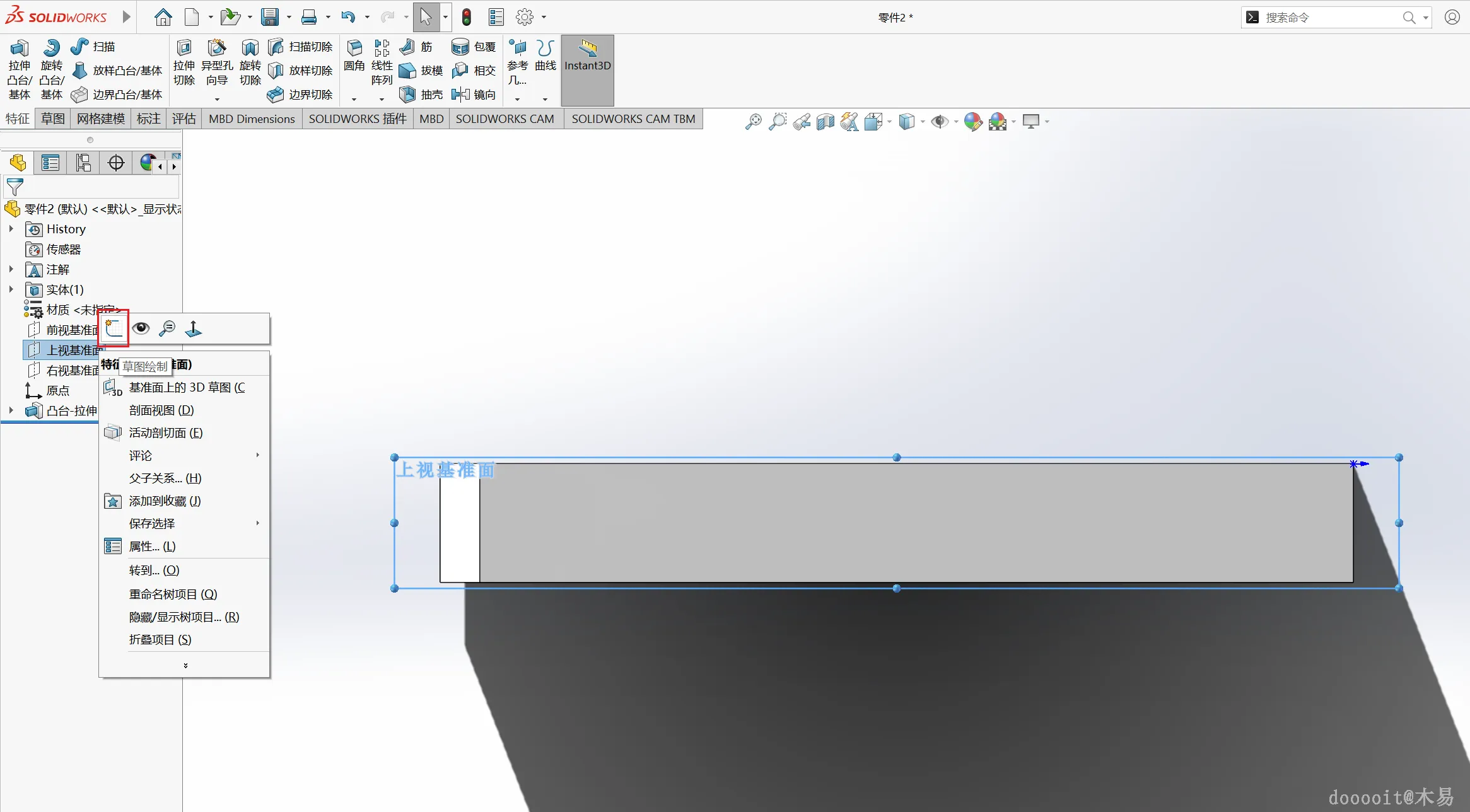

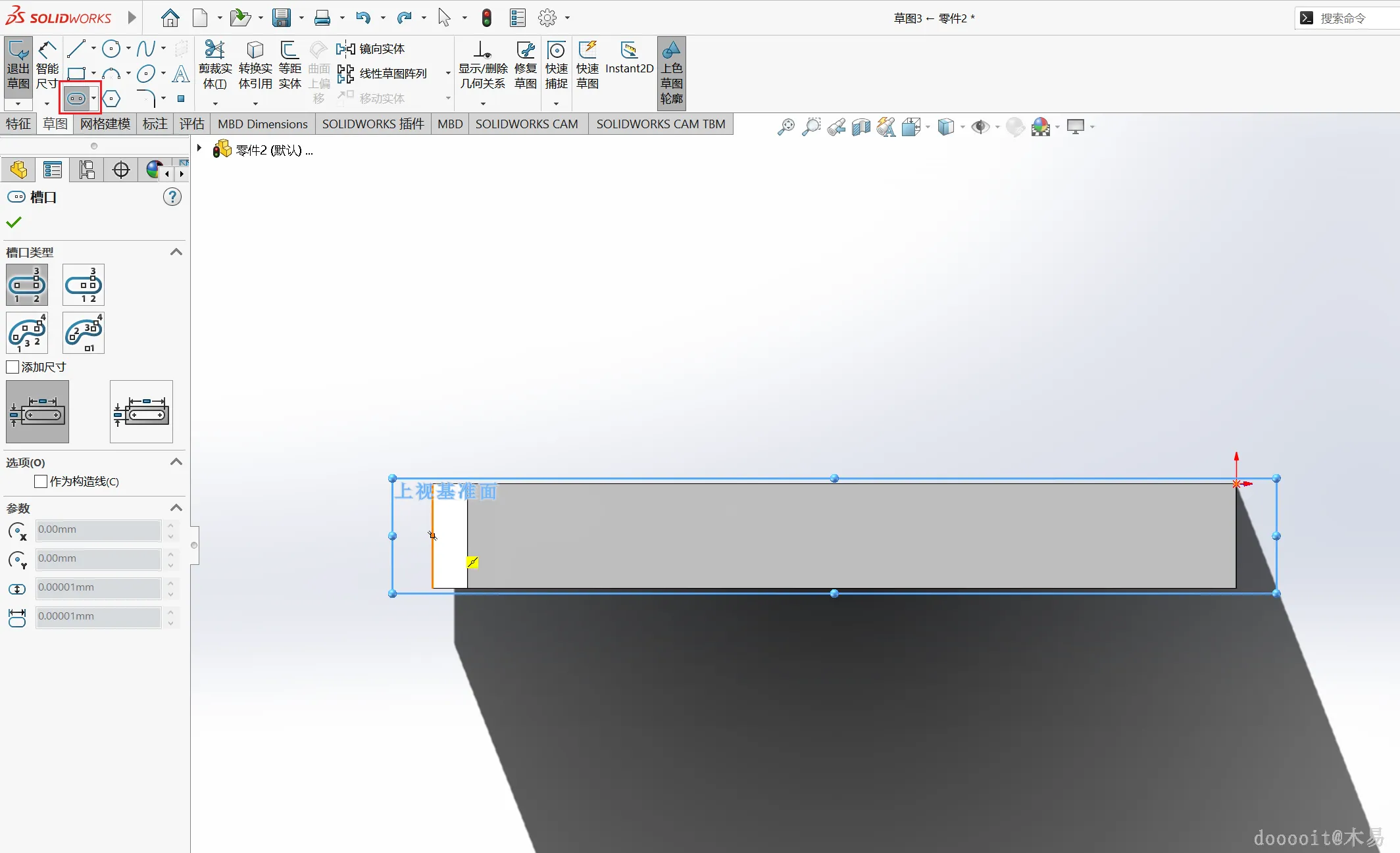

选择上视基准面进行草图绘制，在草图工具栏中找到并点击“直槽口”按钮。在工作区的中间部分确定槽口的起点与终点位置。选择“多边形”工具，并设定边数为6以绘制六边形。在已绘制的槽口内，根据设计需求绘制两个六边形。

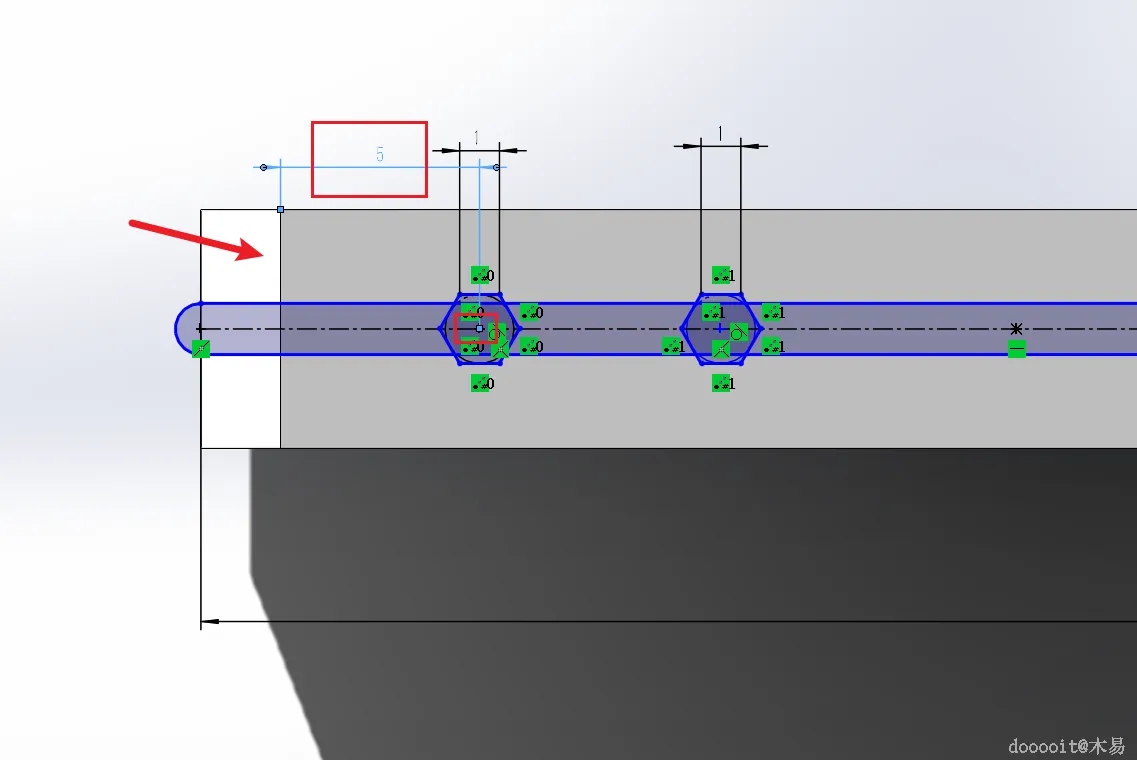

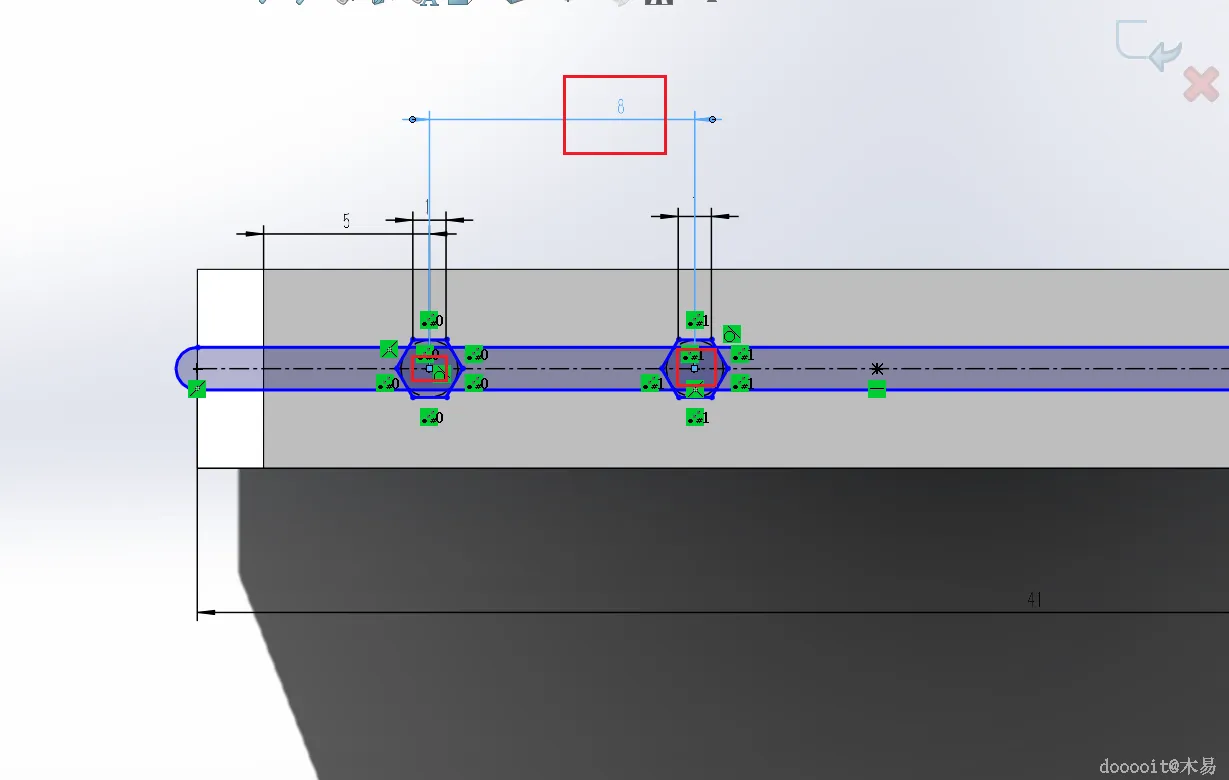

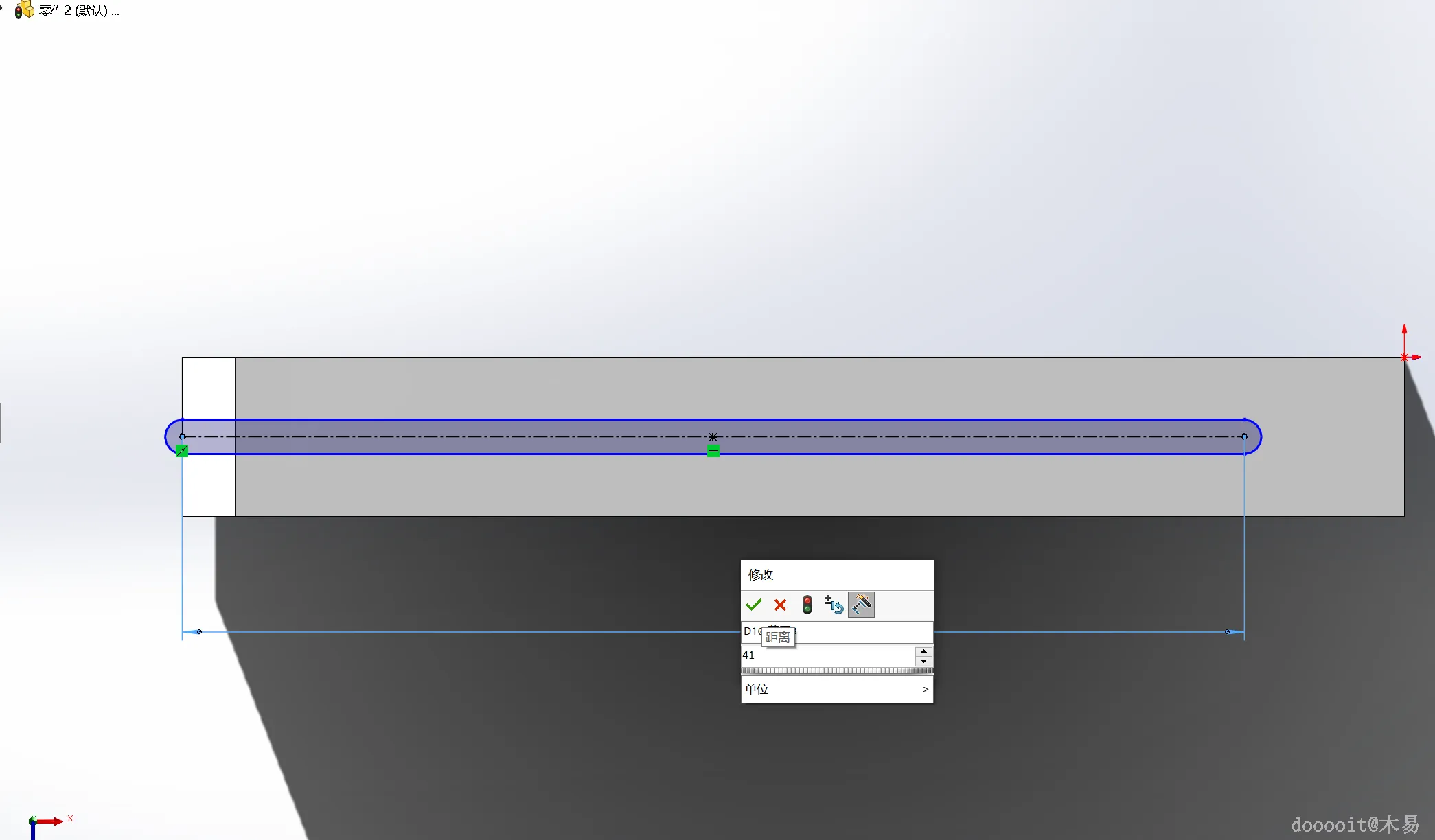

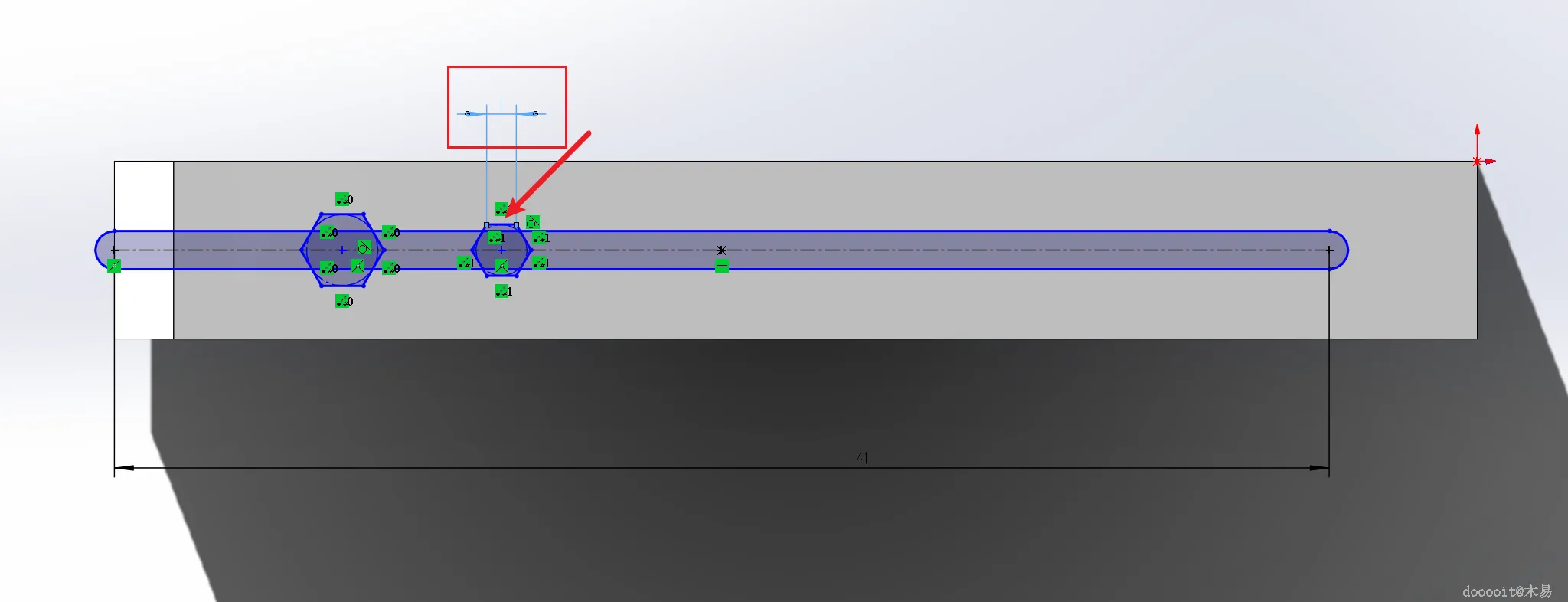

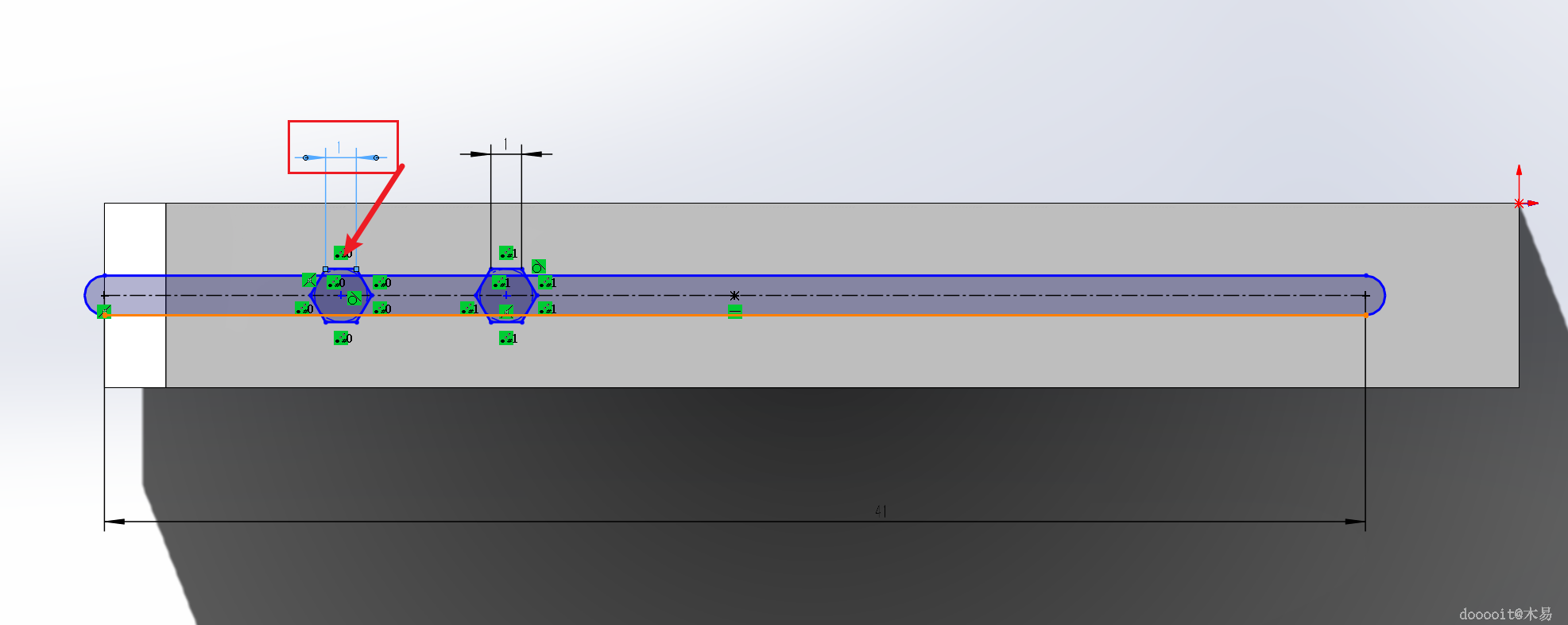

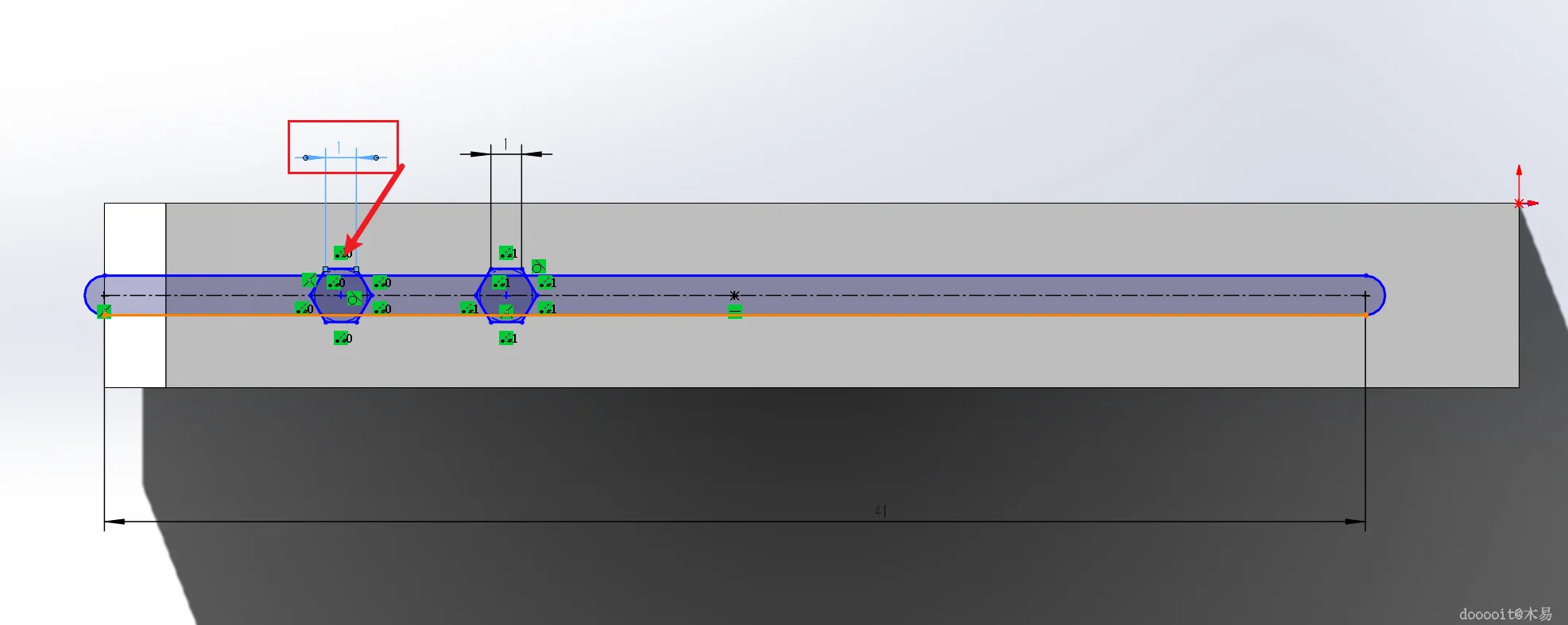

使用智能尺寸标注工具对直槽口以及六边形进行尺寸和位置的标注。

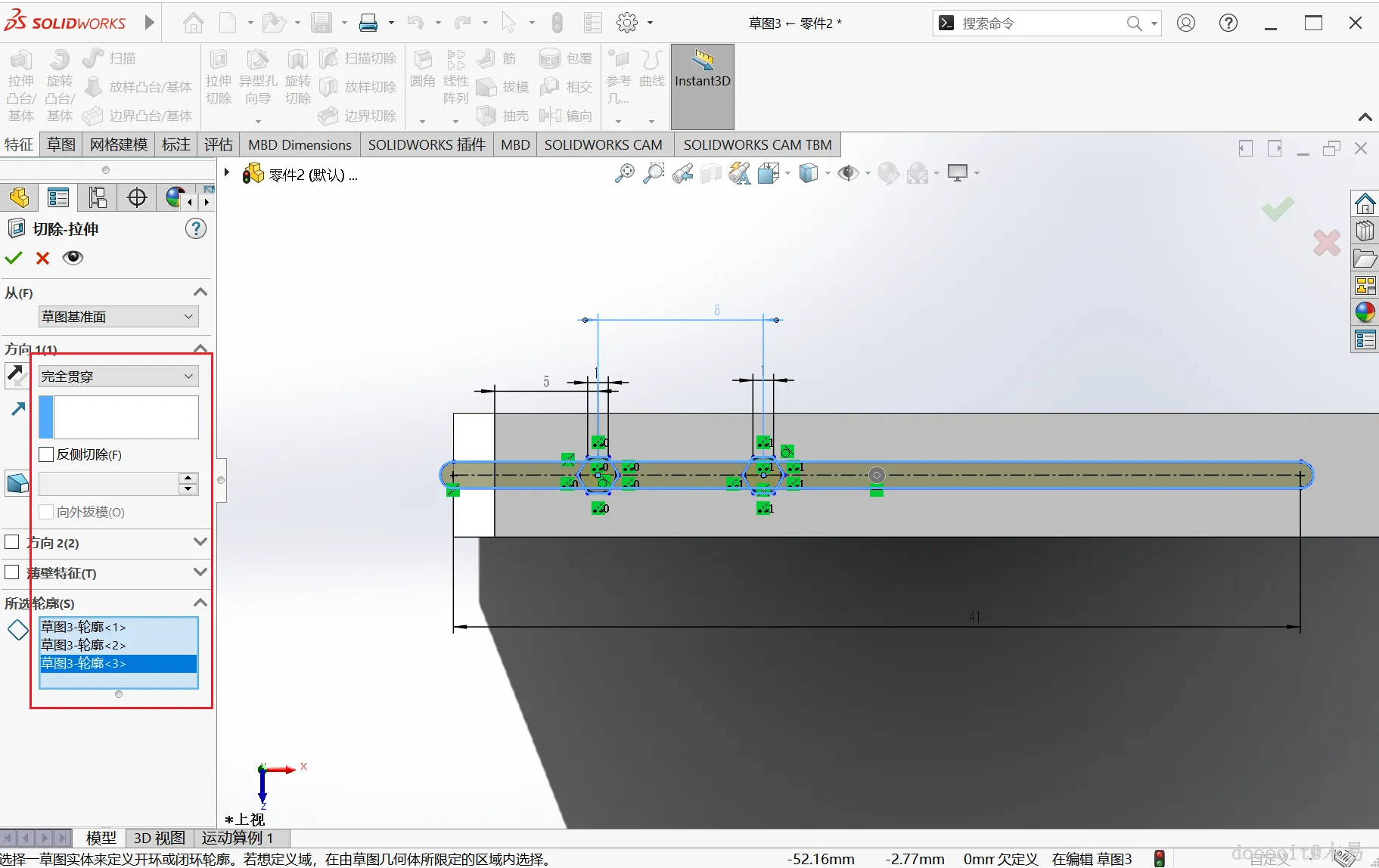

退出草图，选择特征中的拉伸切除功能，选中直槽口以及六边形所有部分进行切除。

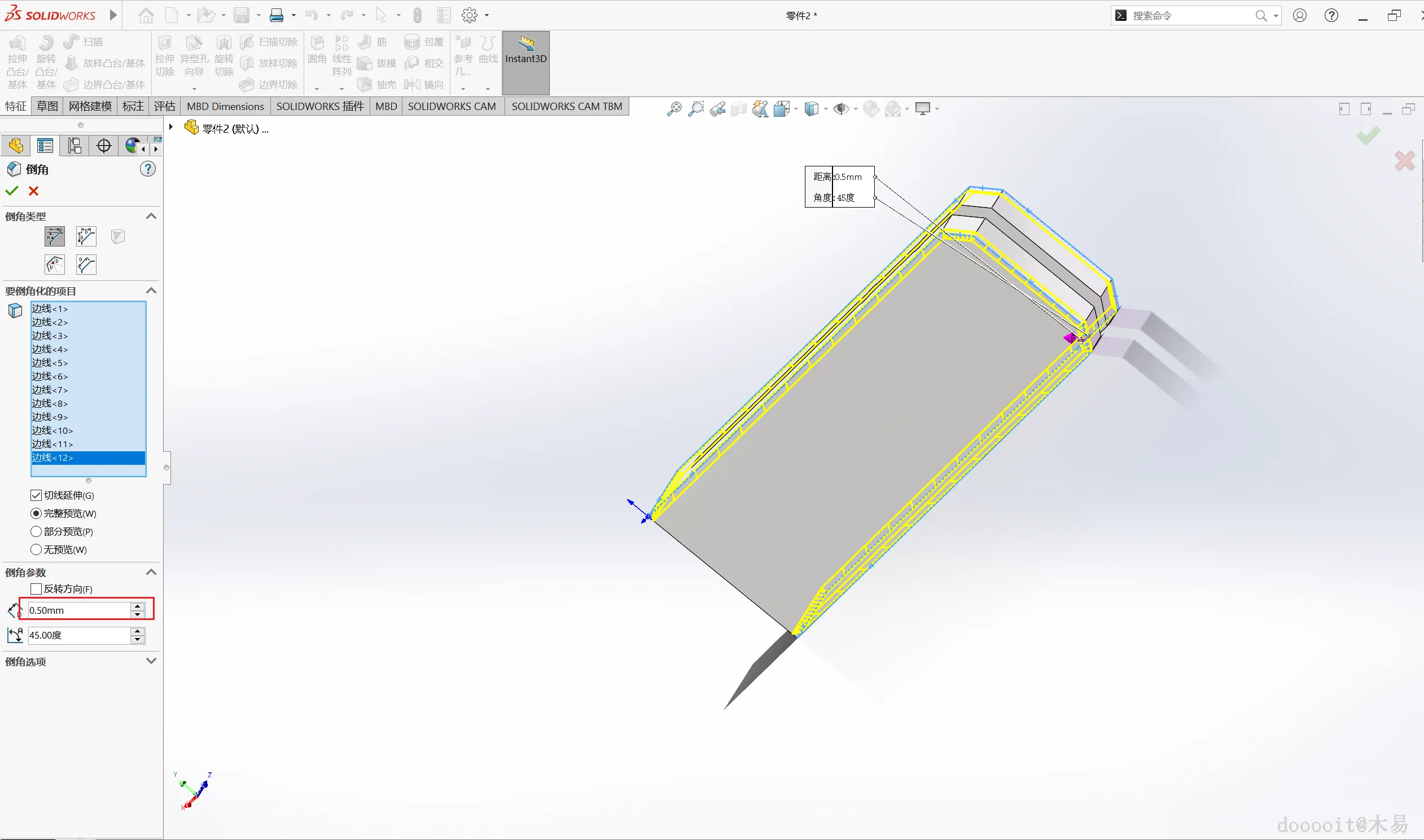

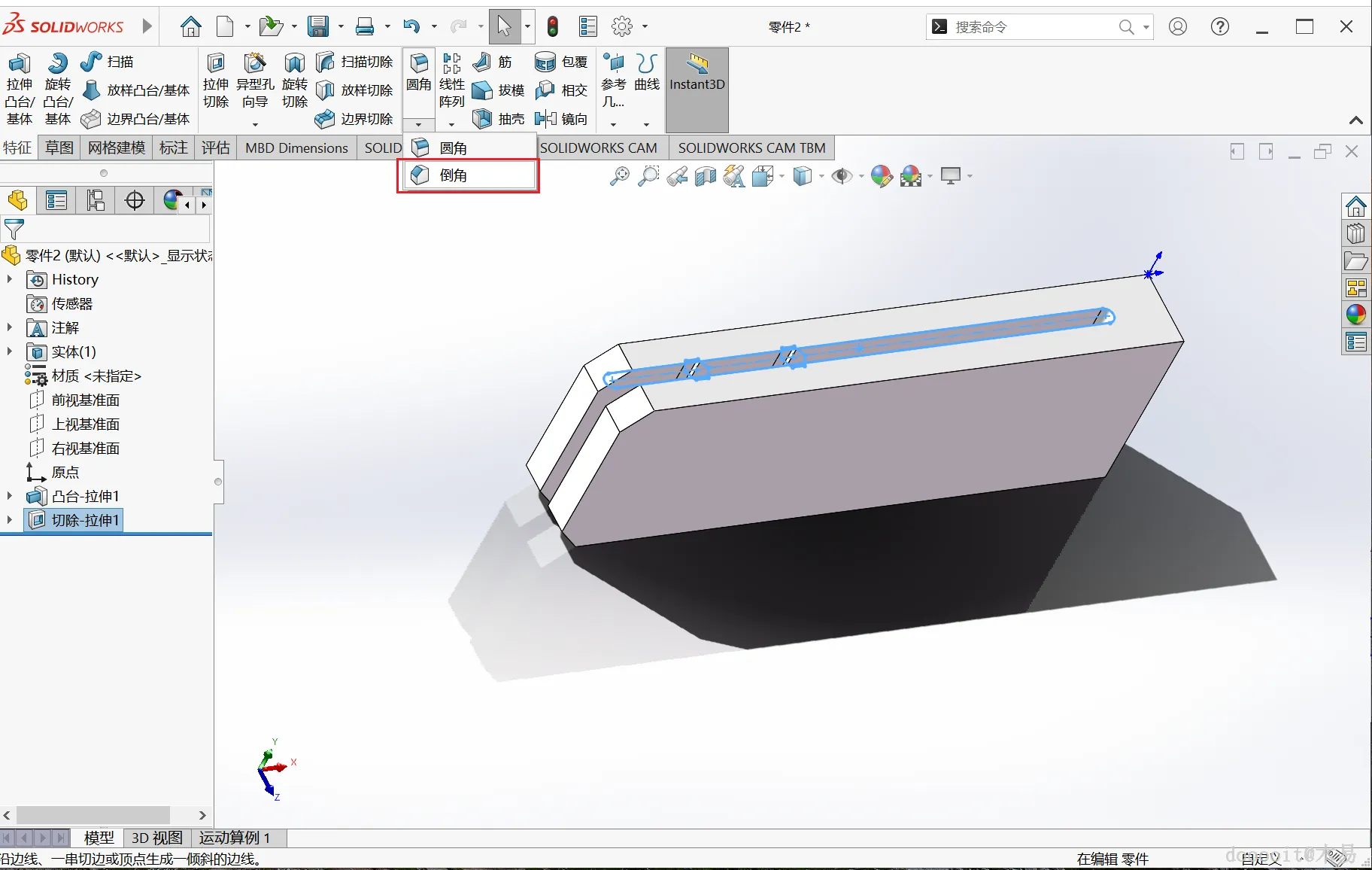

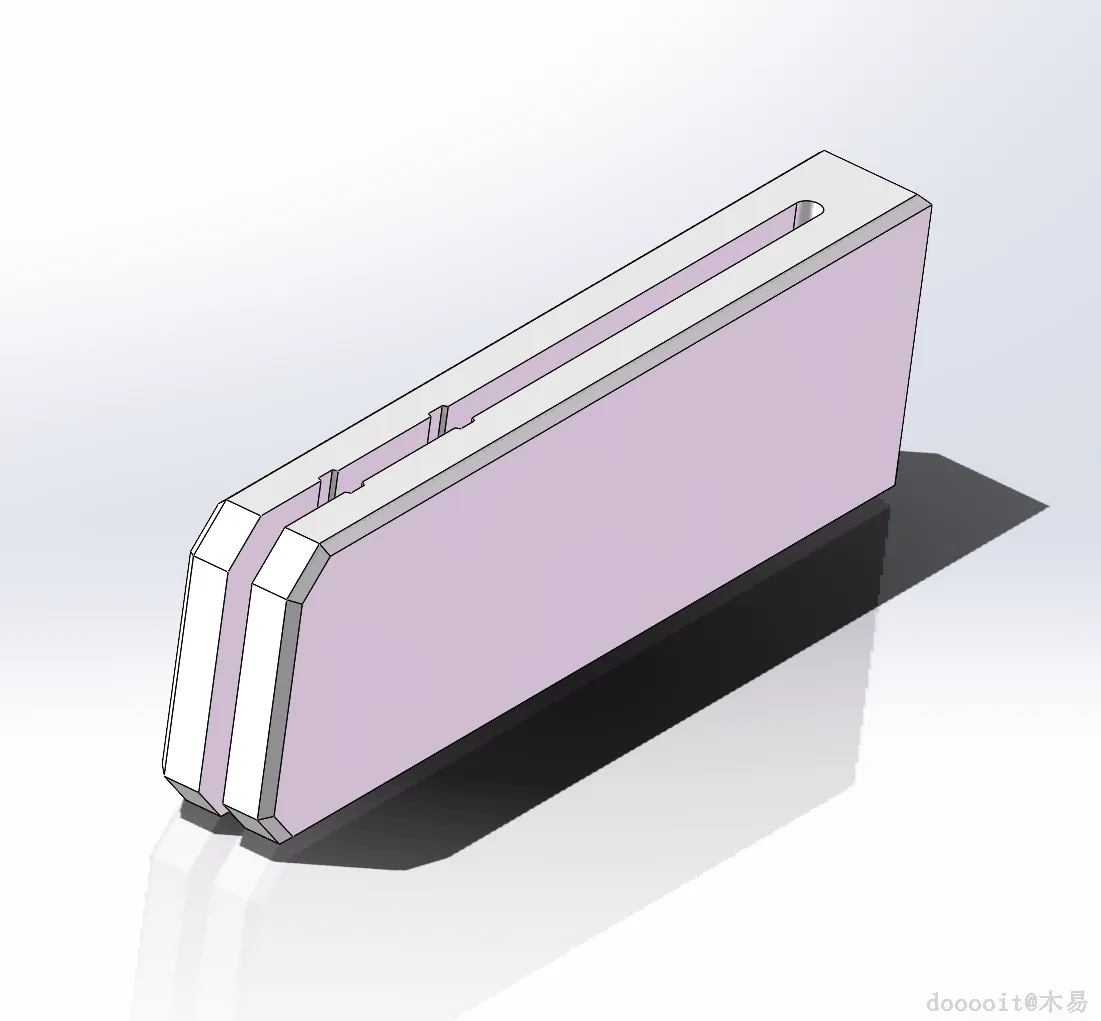

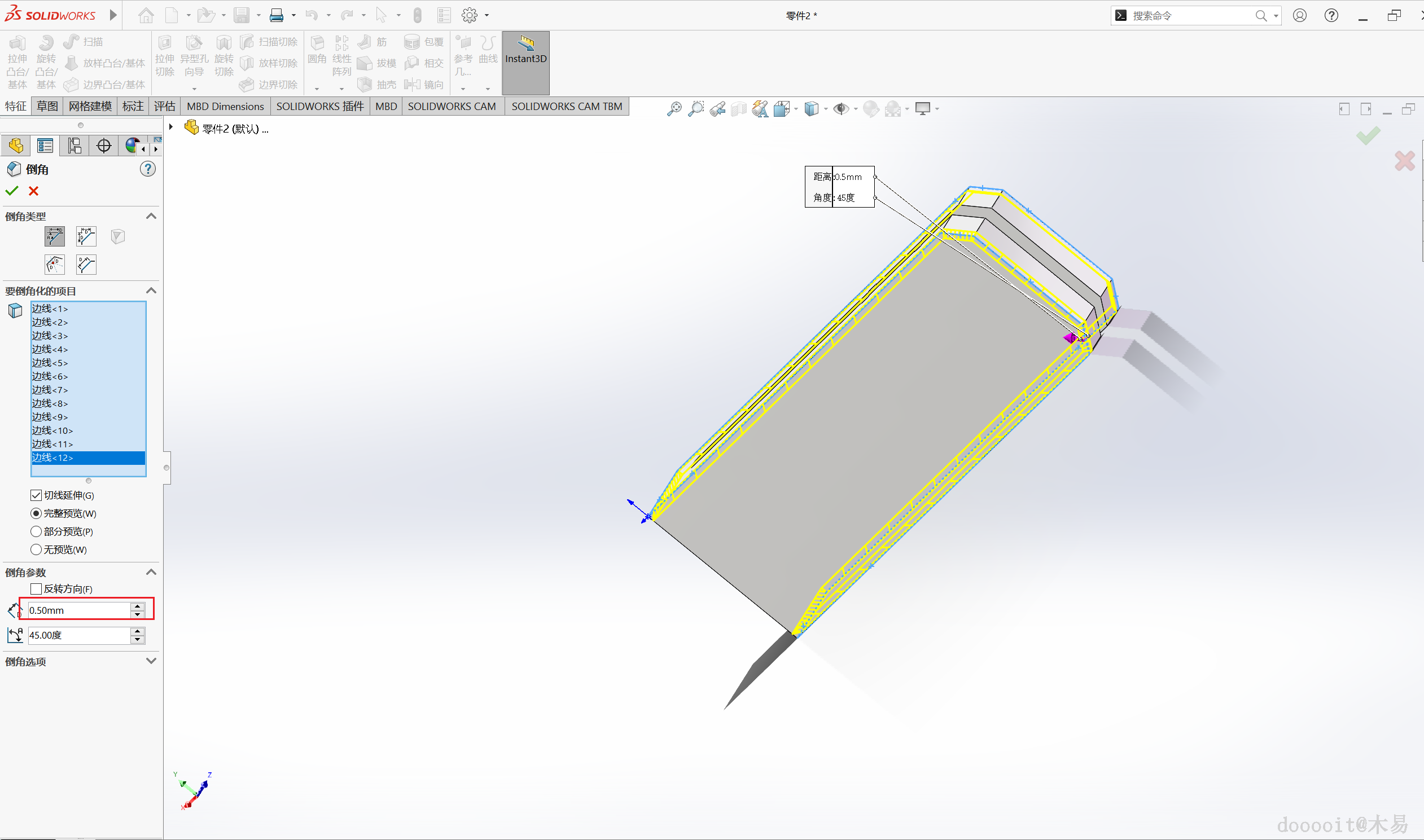

在特征找到圆角功能按钮，选中后对密封夹的四周进行倒角。
