家居照明灯双控开关模型

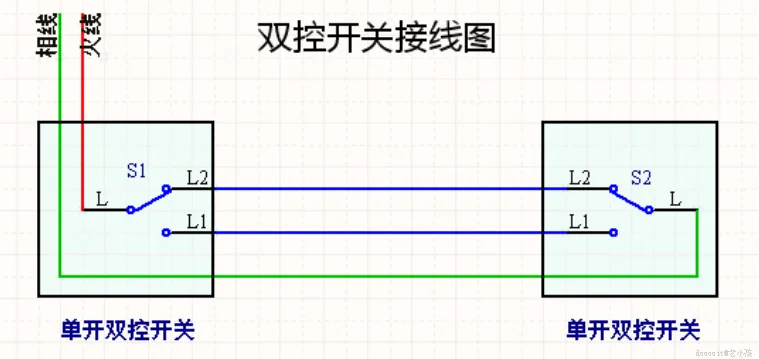

首先开关必须是双控开关，在两个开关之间用导线连接L2---L2和L1---L1。这样在开关S1连接L2的时候，开关S2可以通过连接L1和L2来达到导通和关闭的效果，反之亦然。

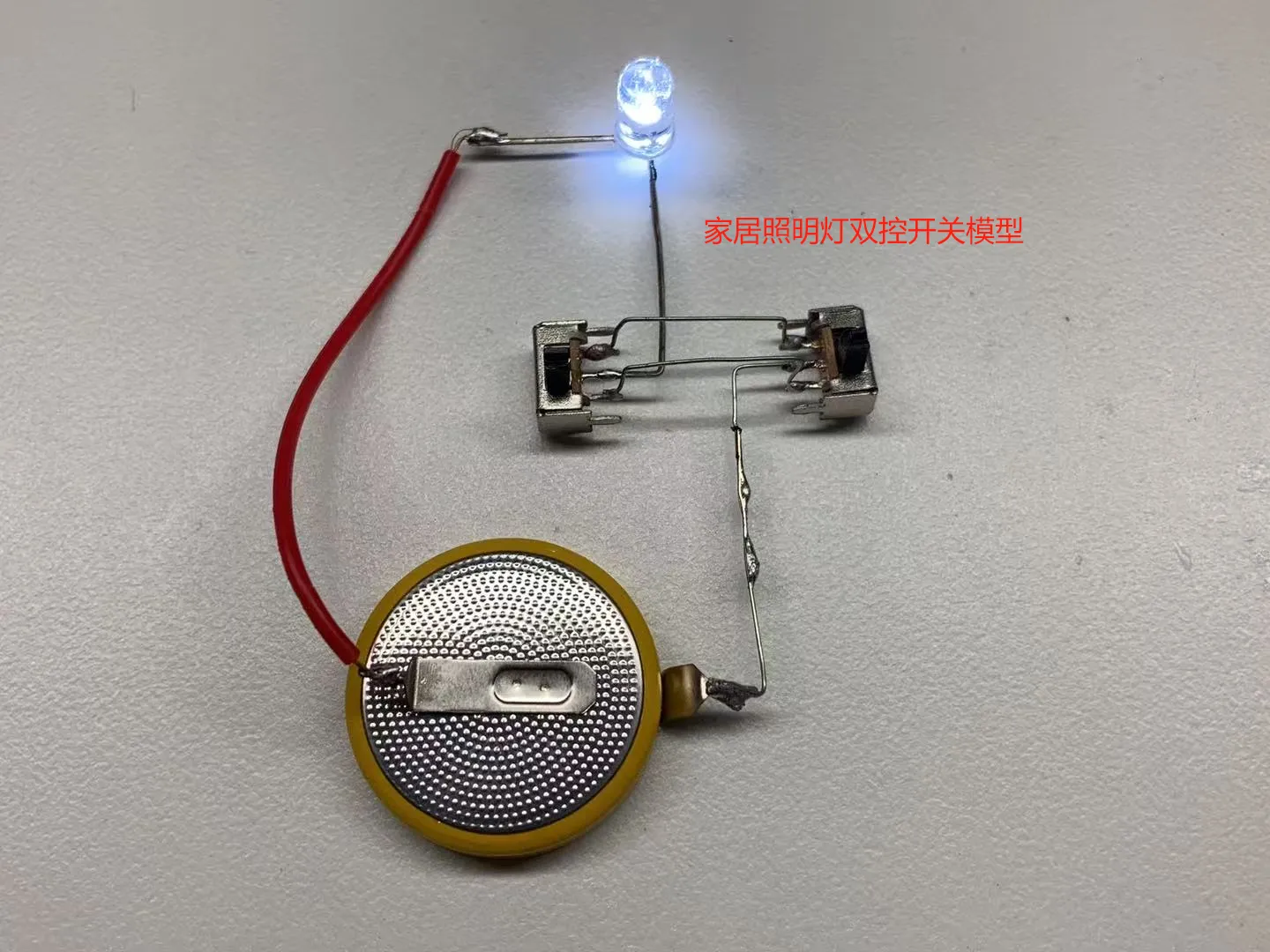

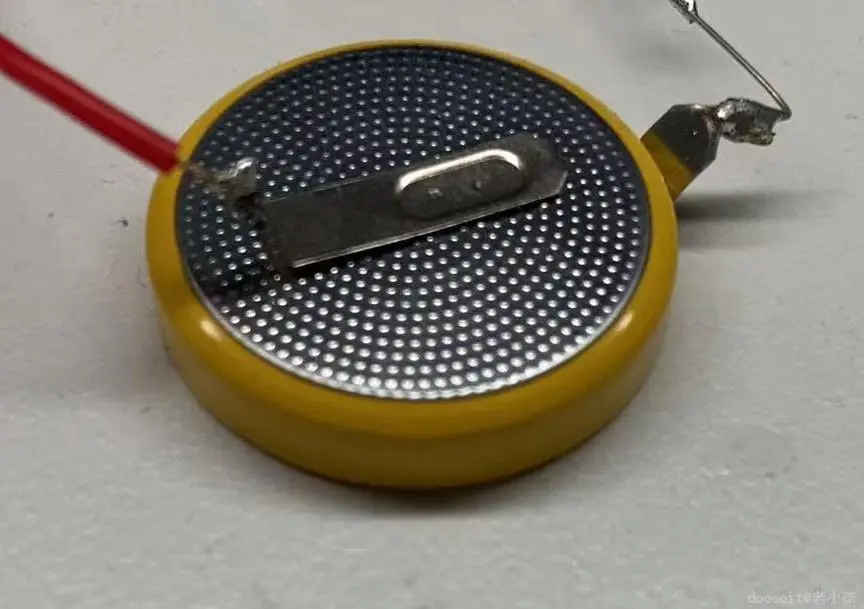

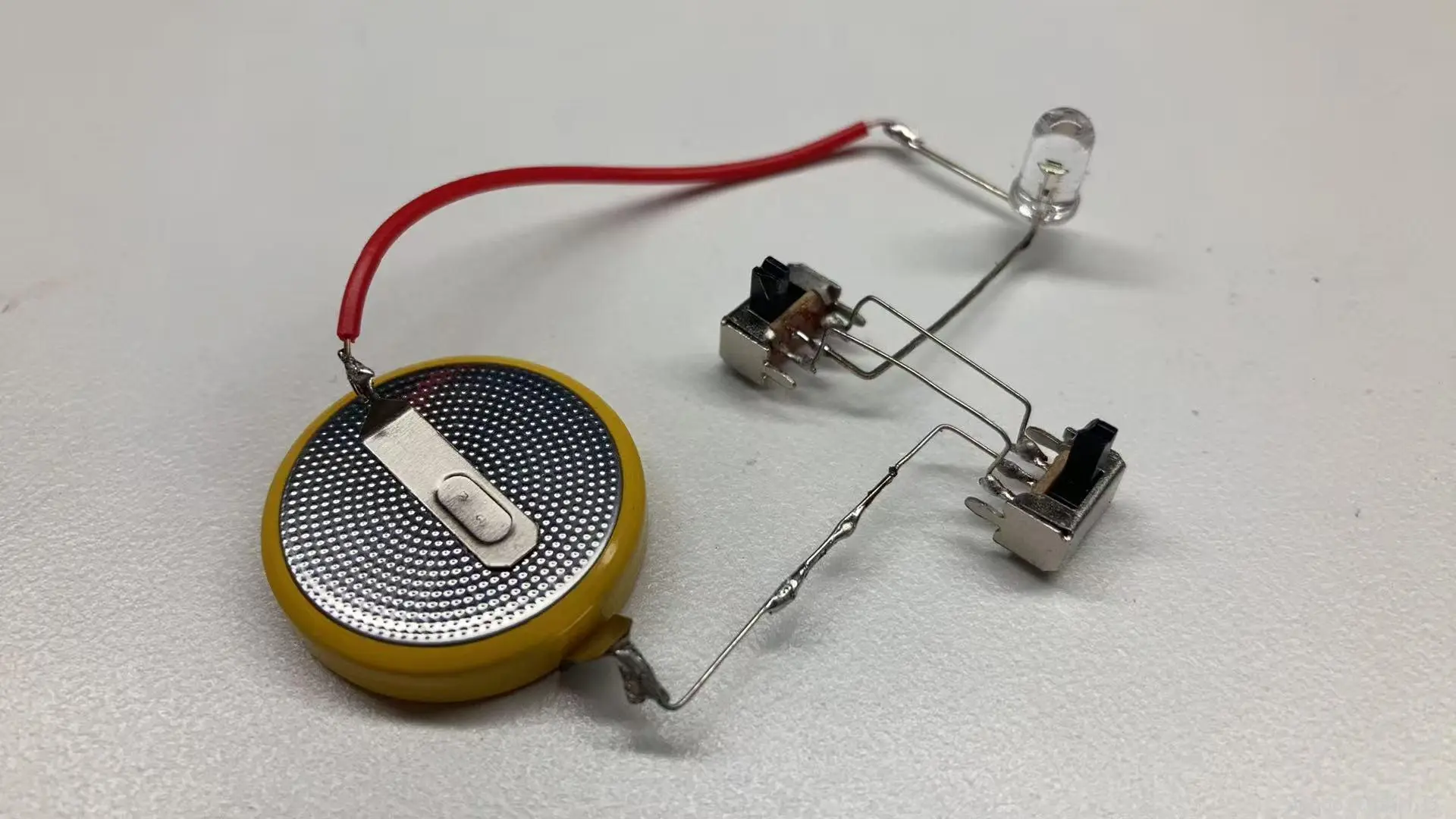

用烙铁按原理图焊接各个元器件，如图3.

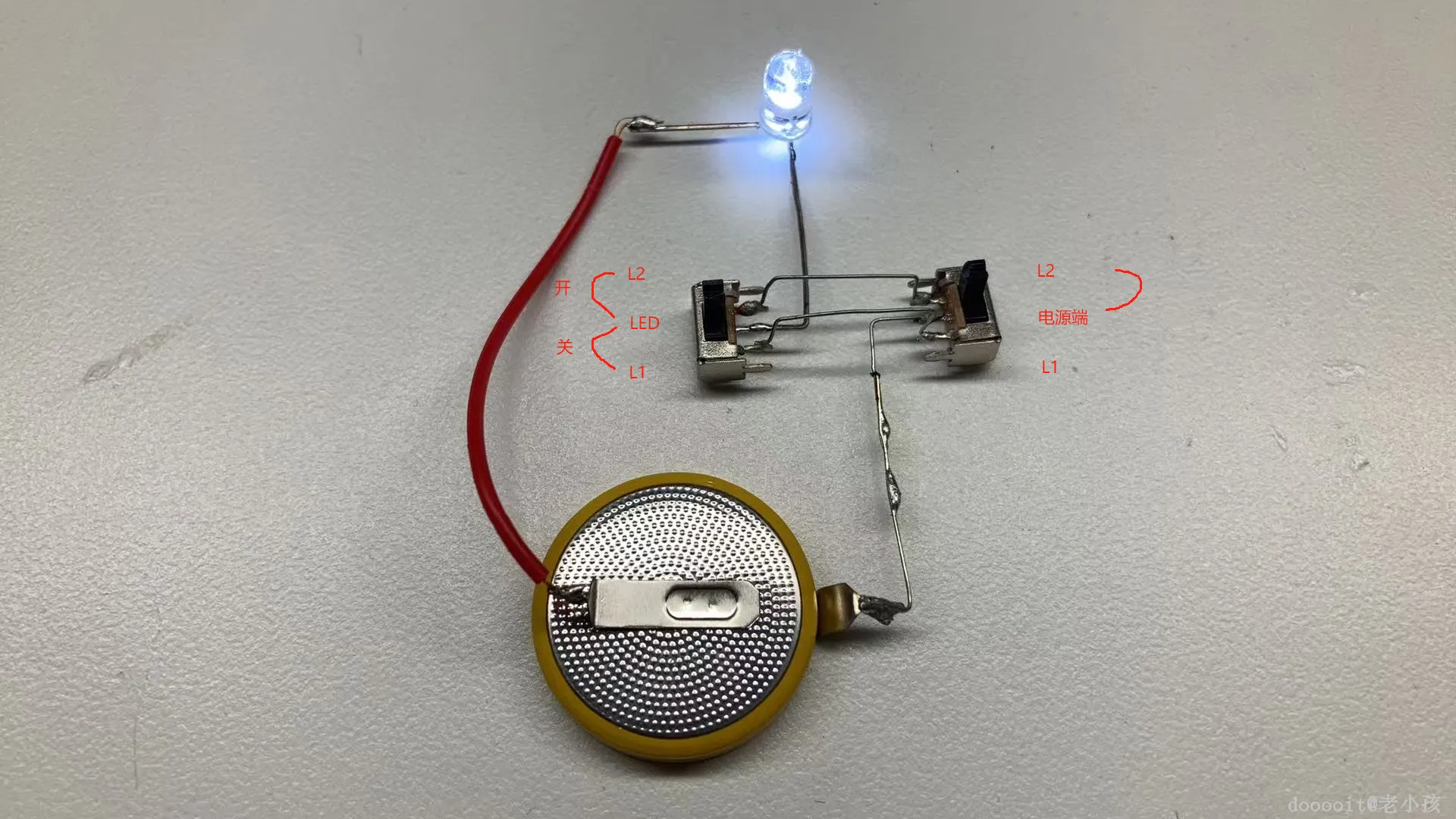

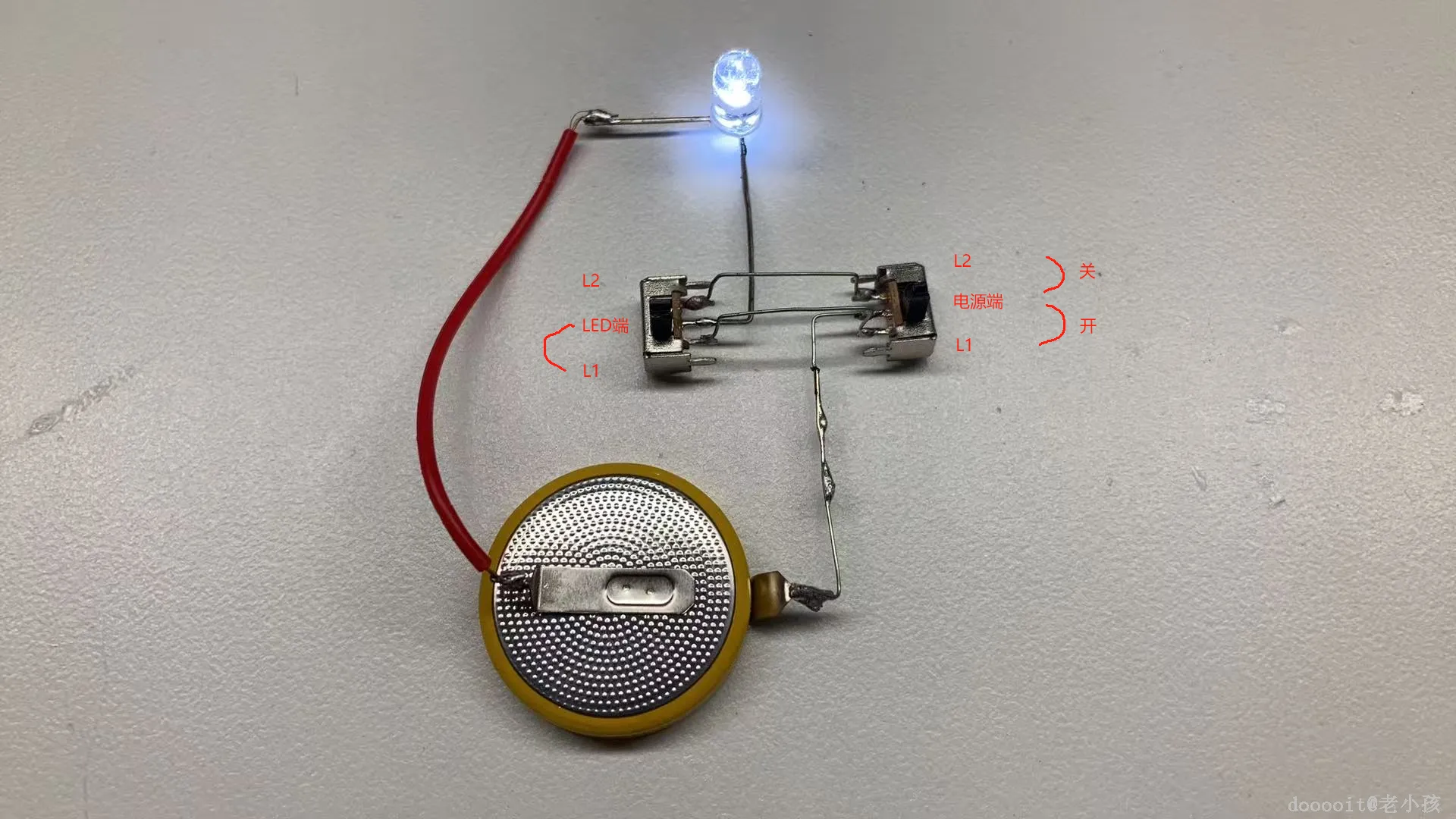

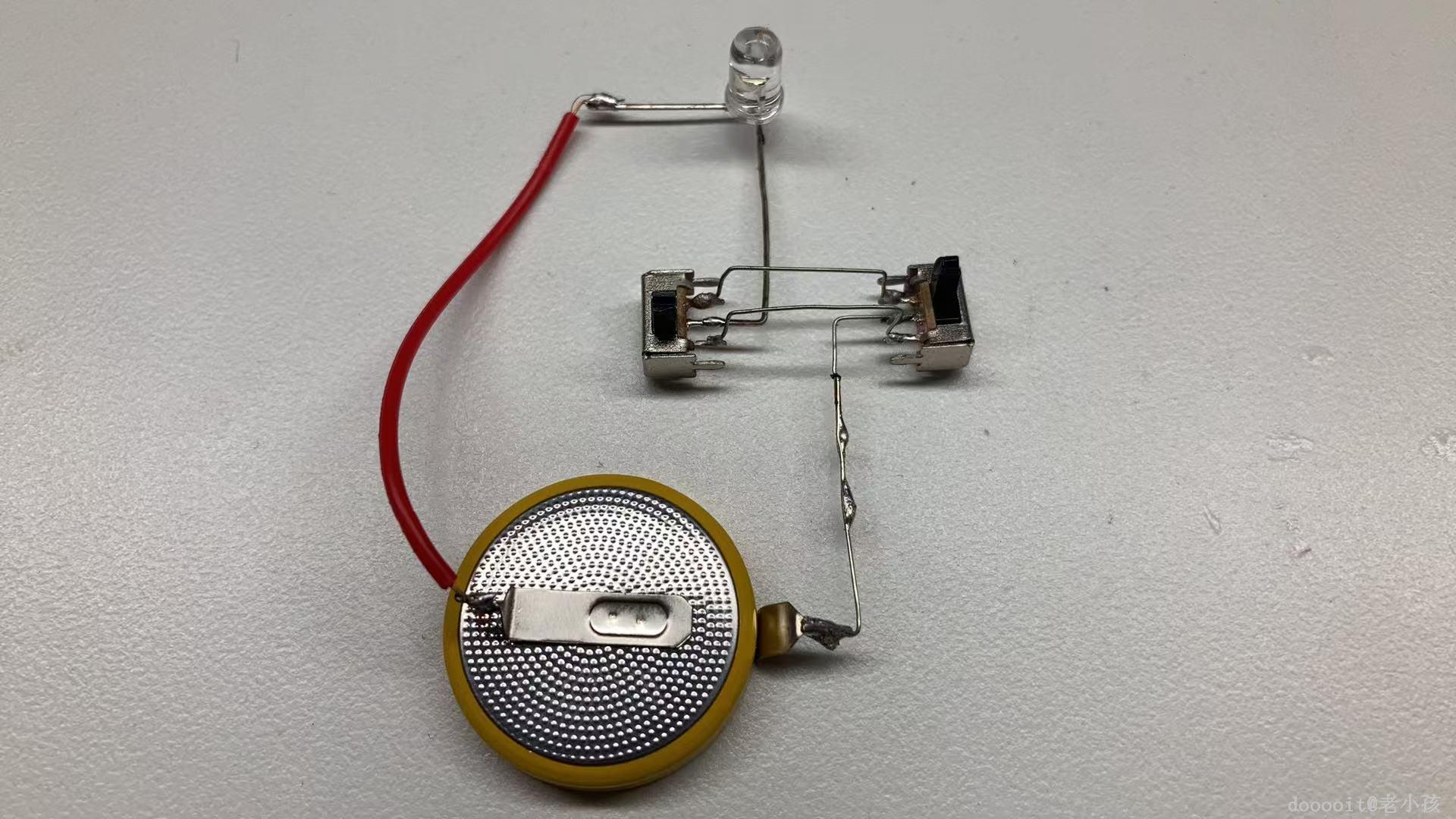

图1图2：S1:LED连接L1,此时S2电源端可以通过连接L2接通，连接L1断开。

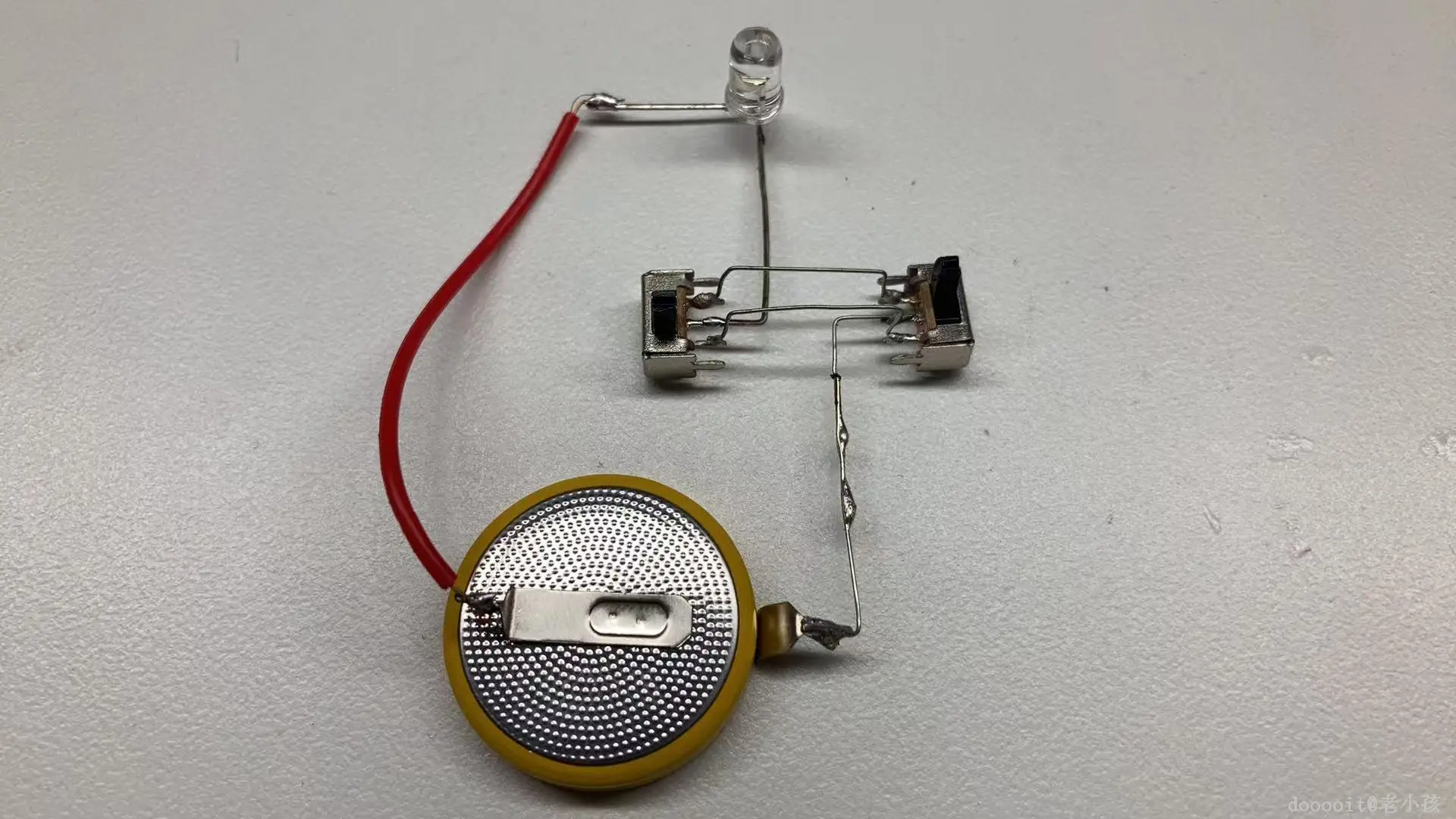

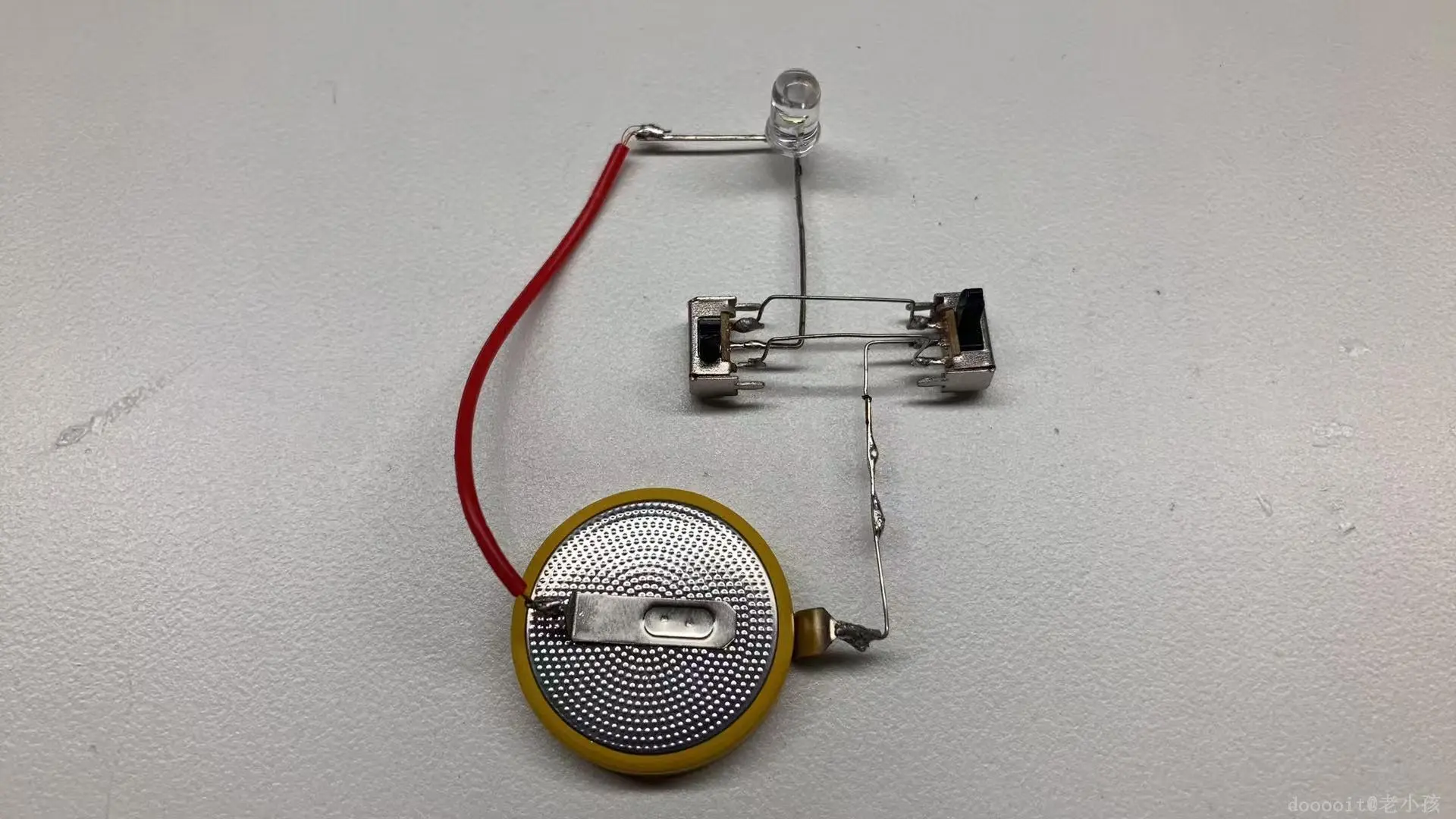

图3图4：S2:电源端连接L2,此时S1的LED端可以通过连接L2接通，连接L1断开。
