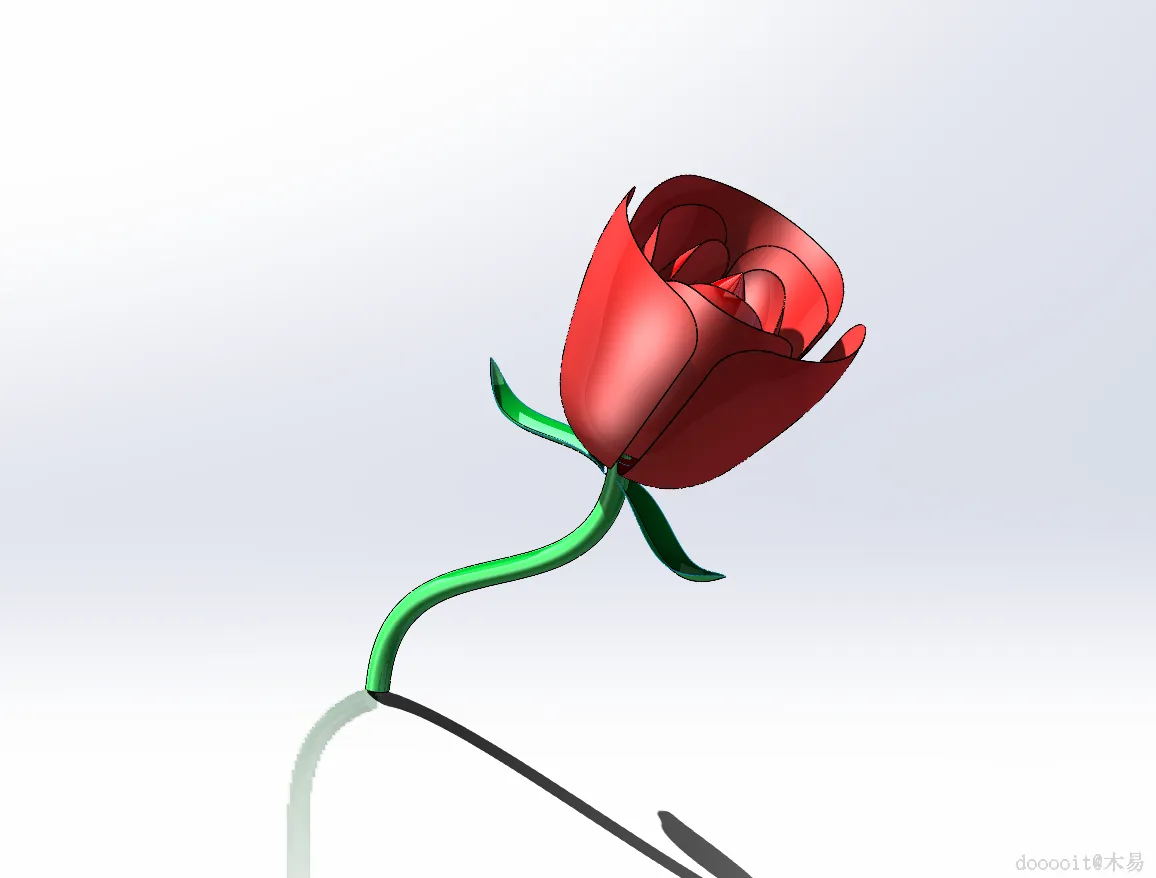

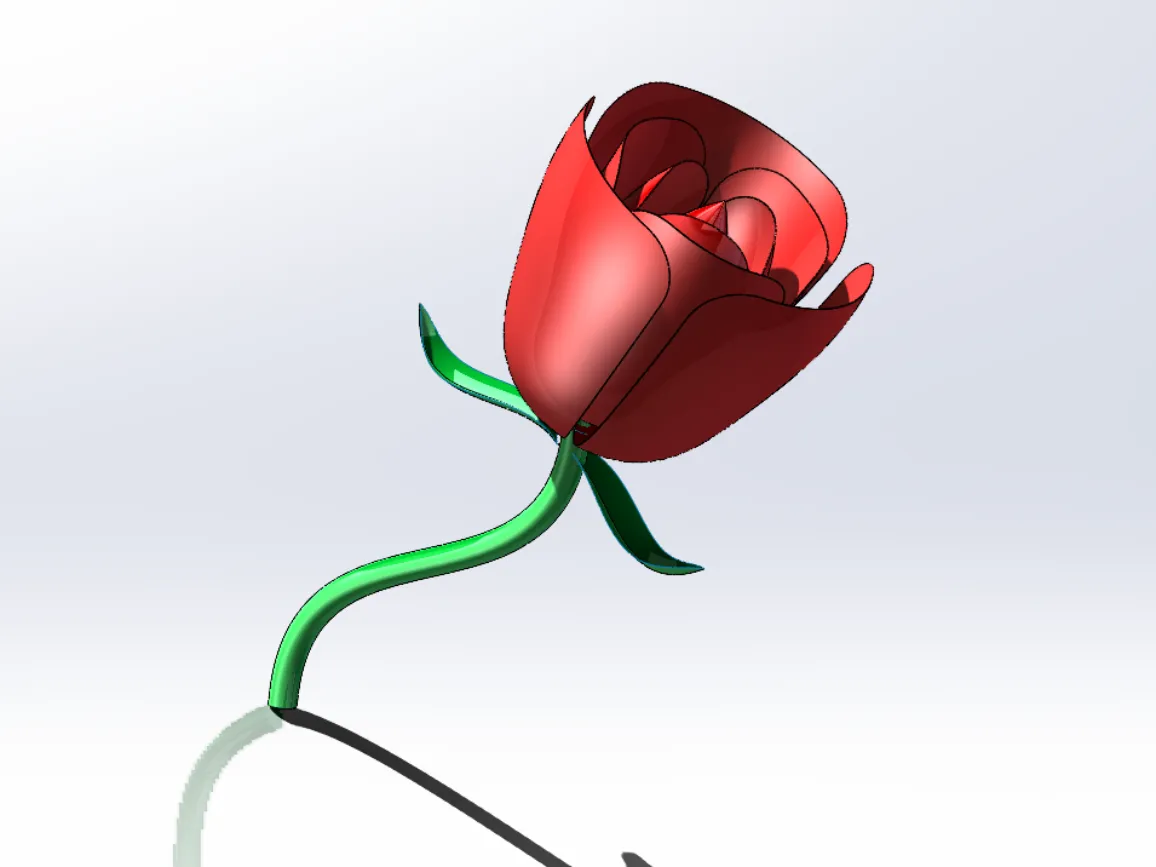

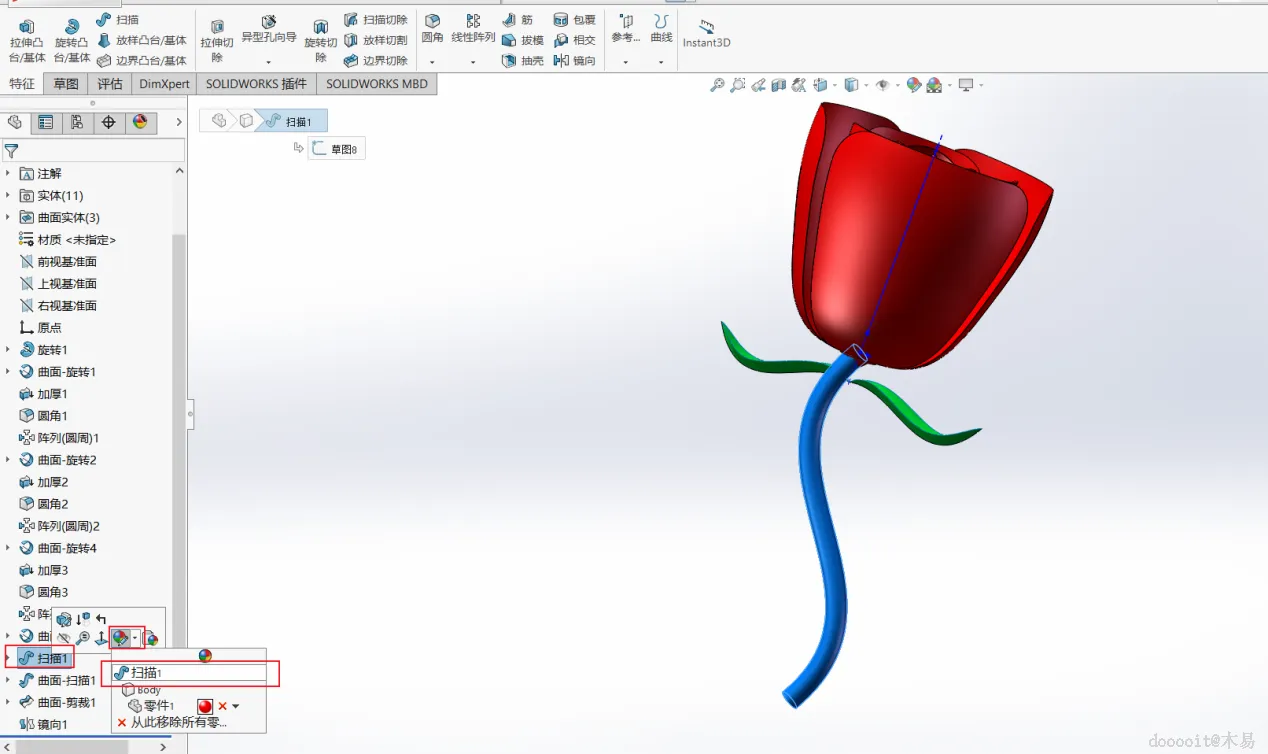

使用SolidWorks设计玫瑰花

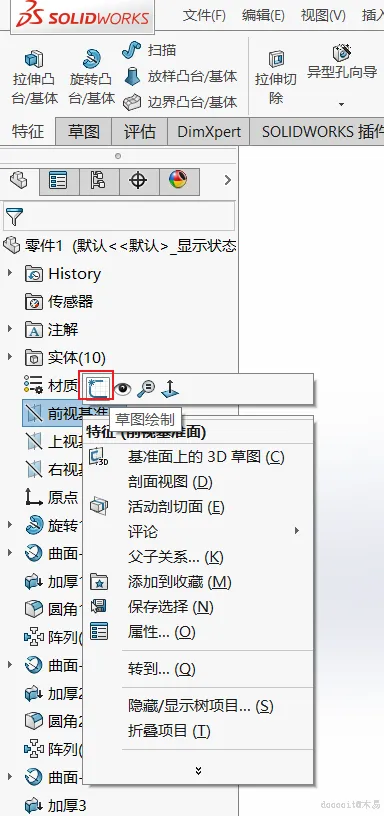

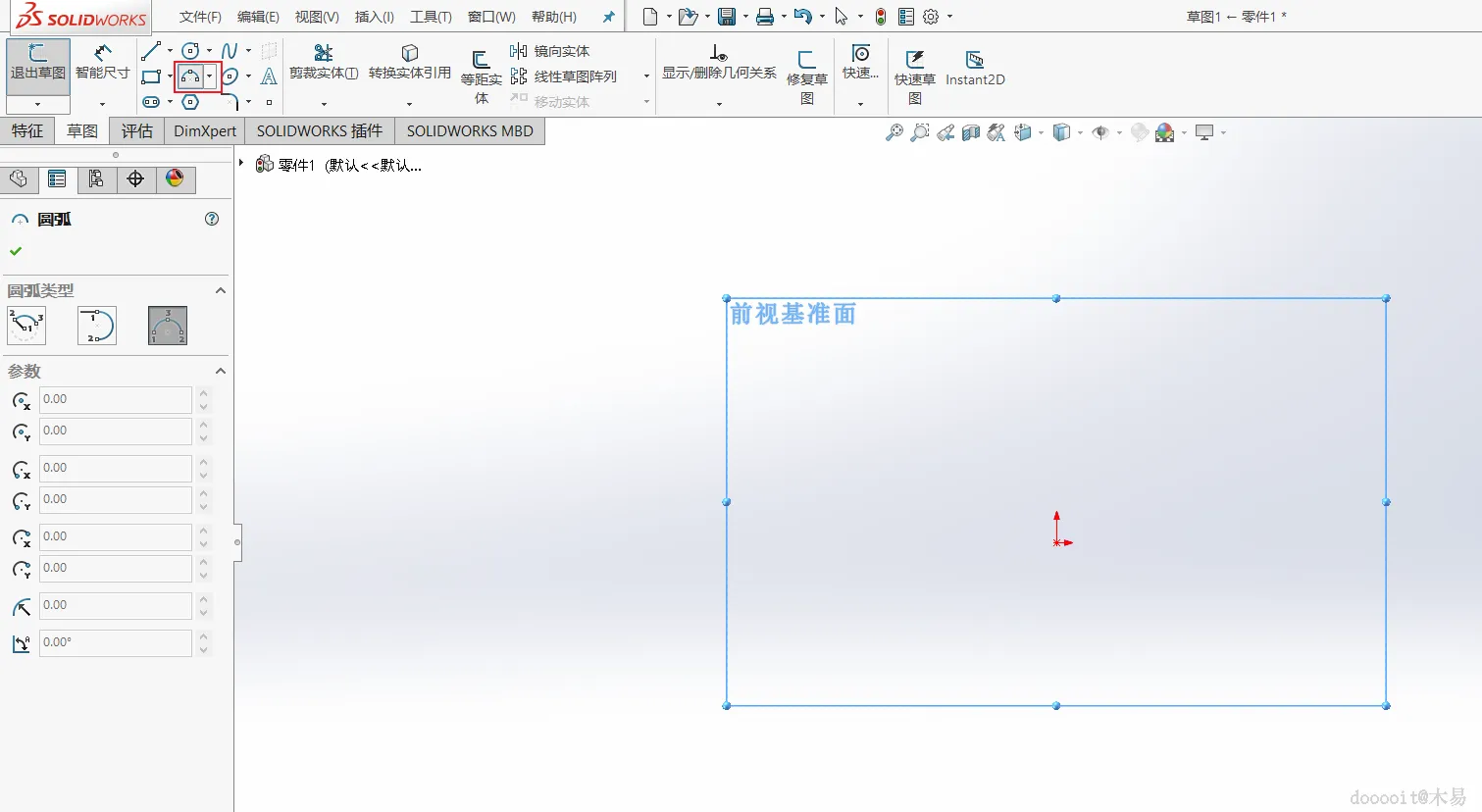

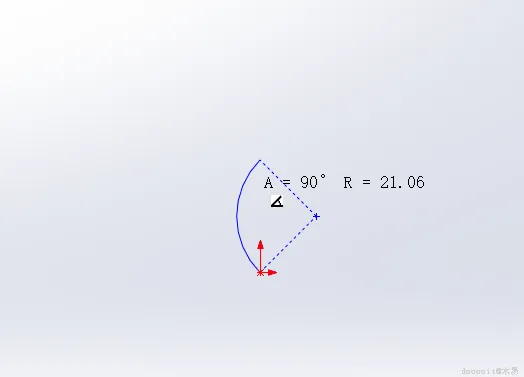

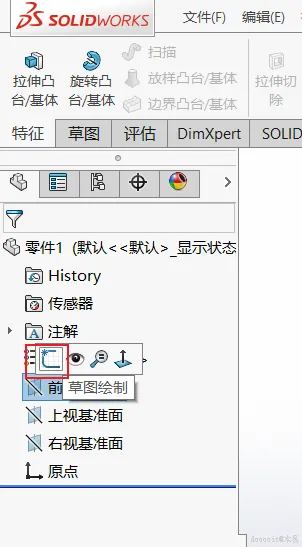

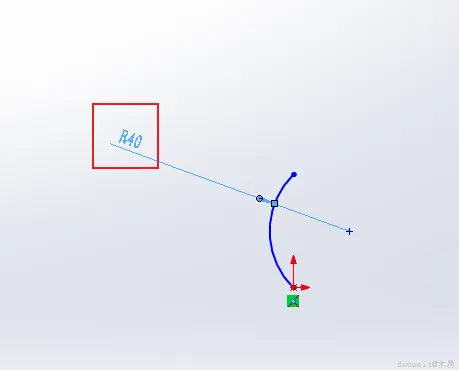

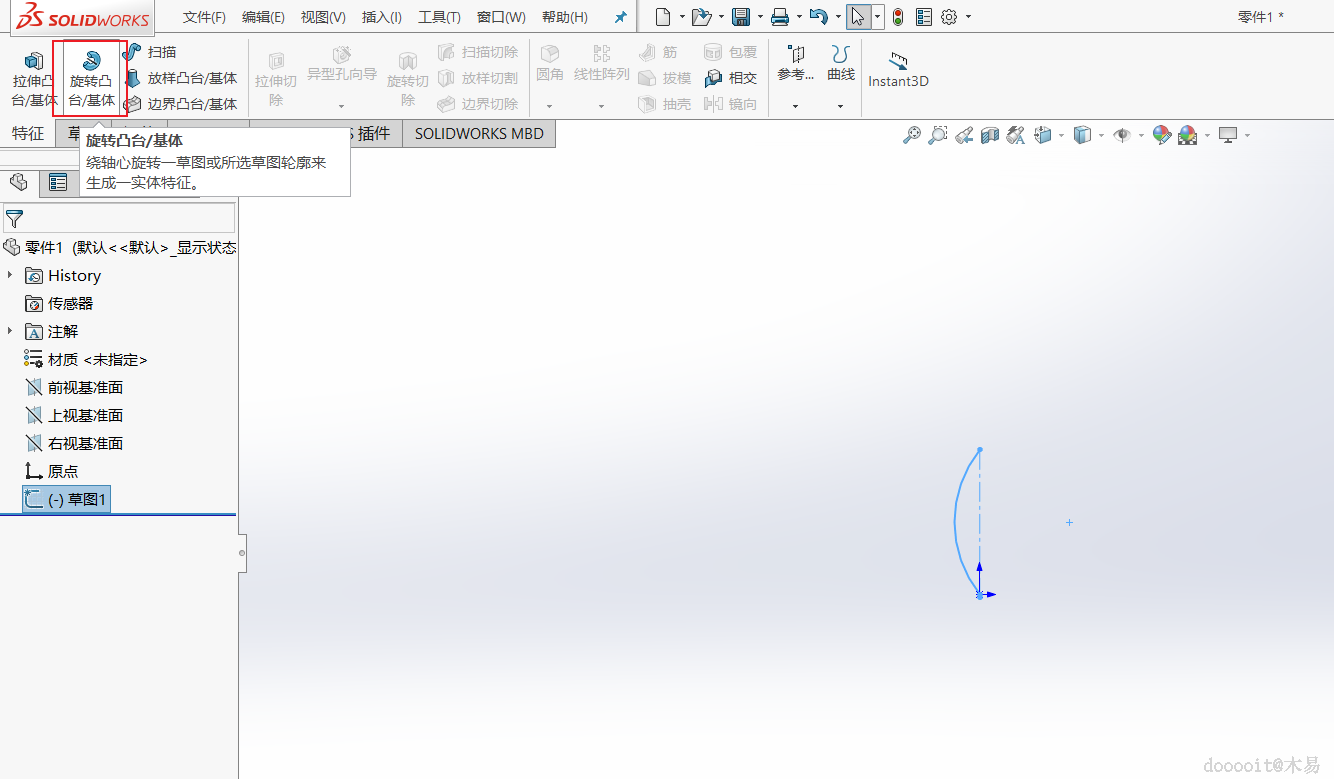

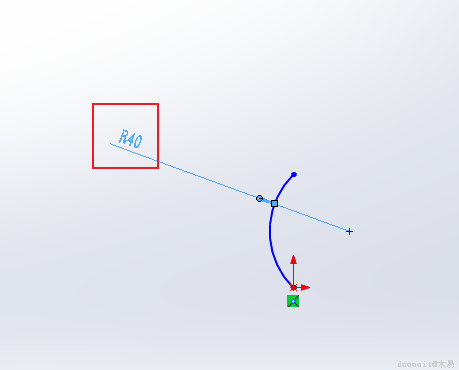

选择前视基准面进行编辑,使用三点圆弧在圆心位置画出圆弧,夹角为90度。

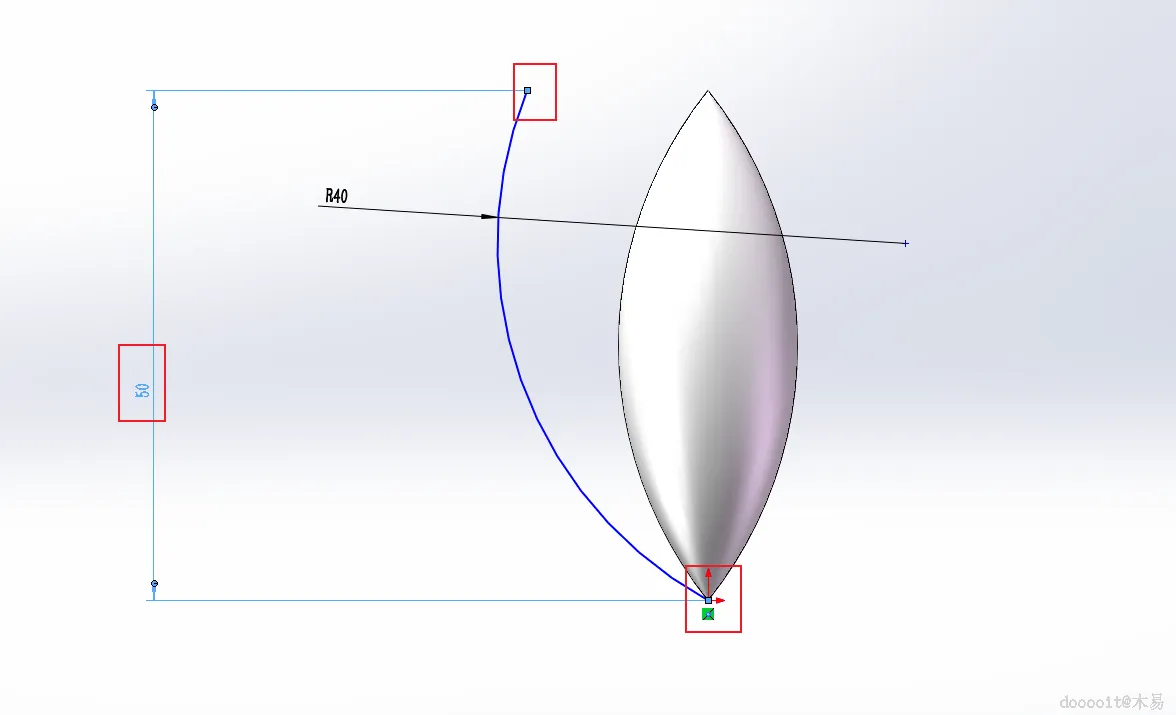

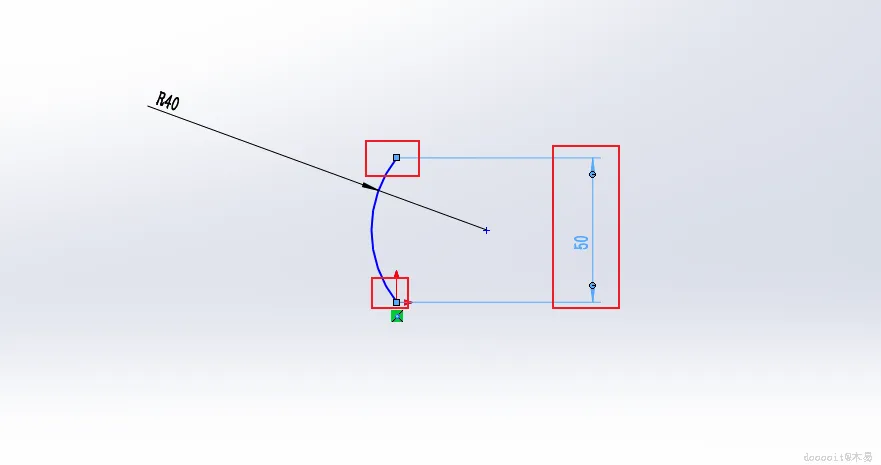

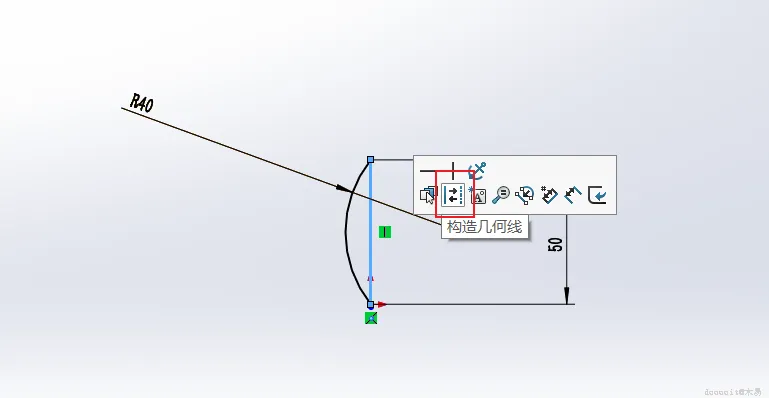

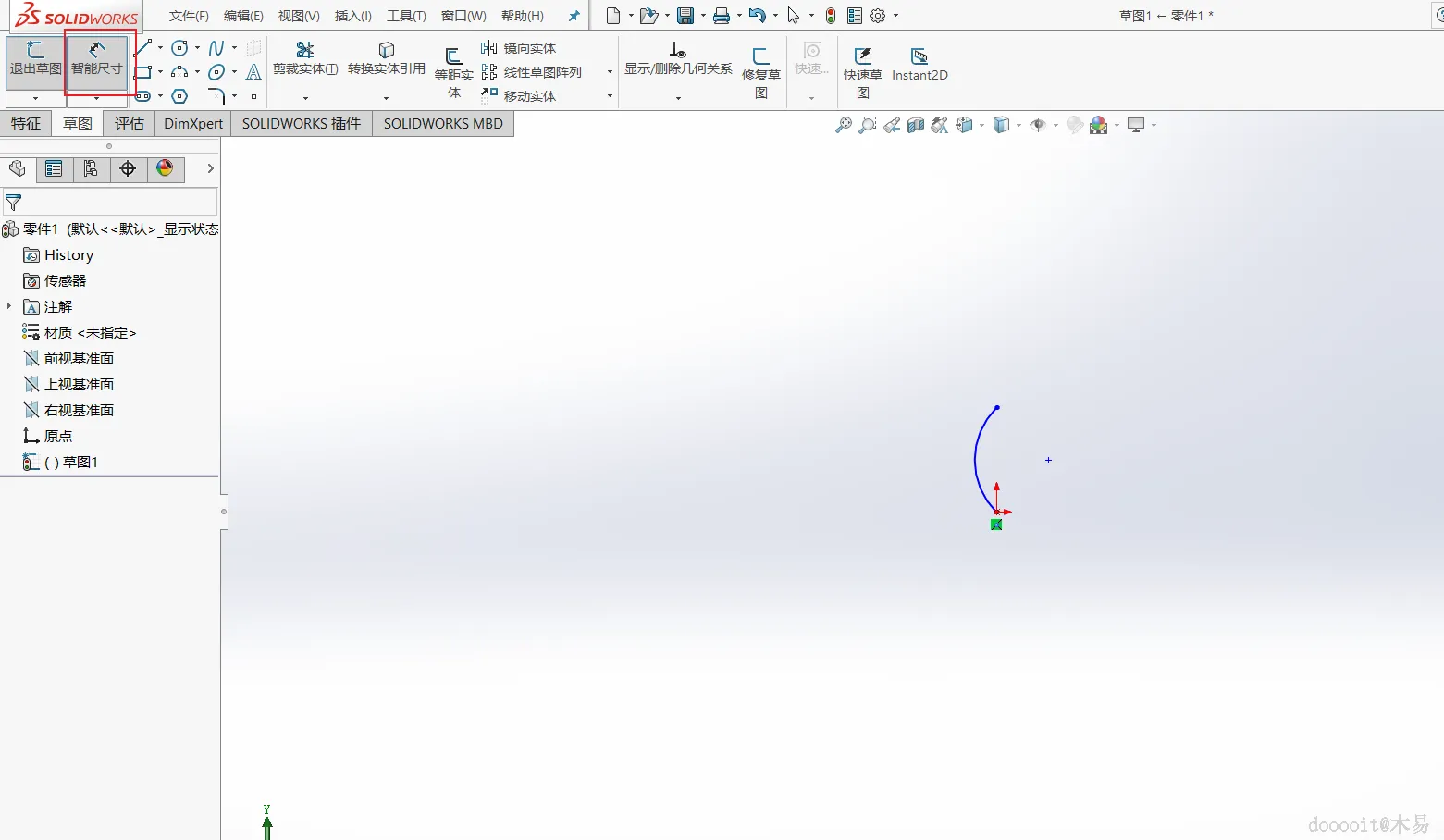

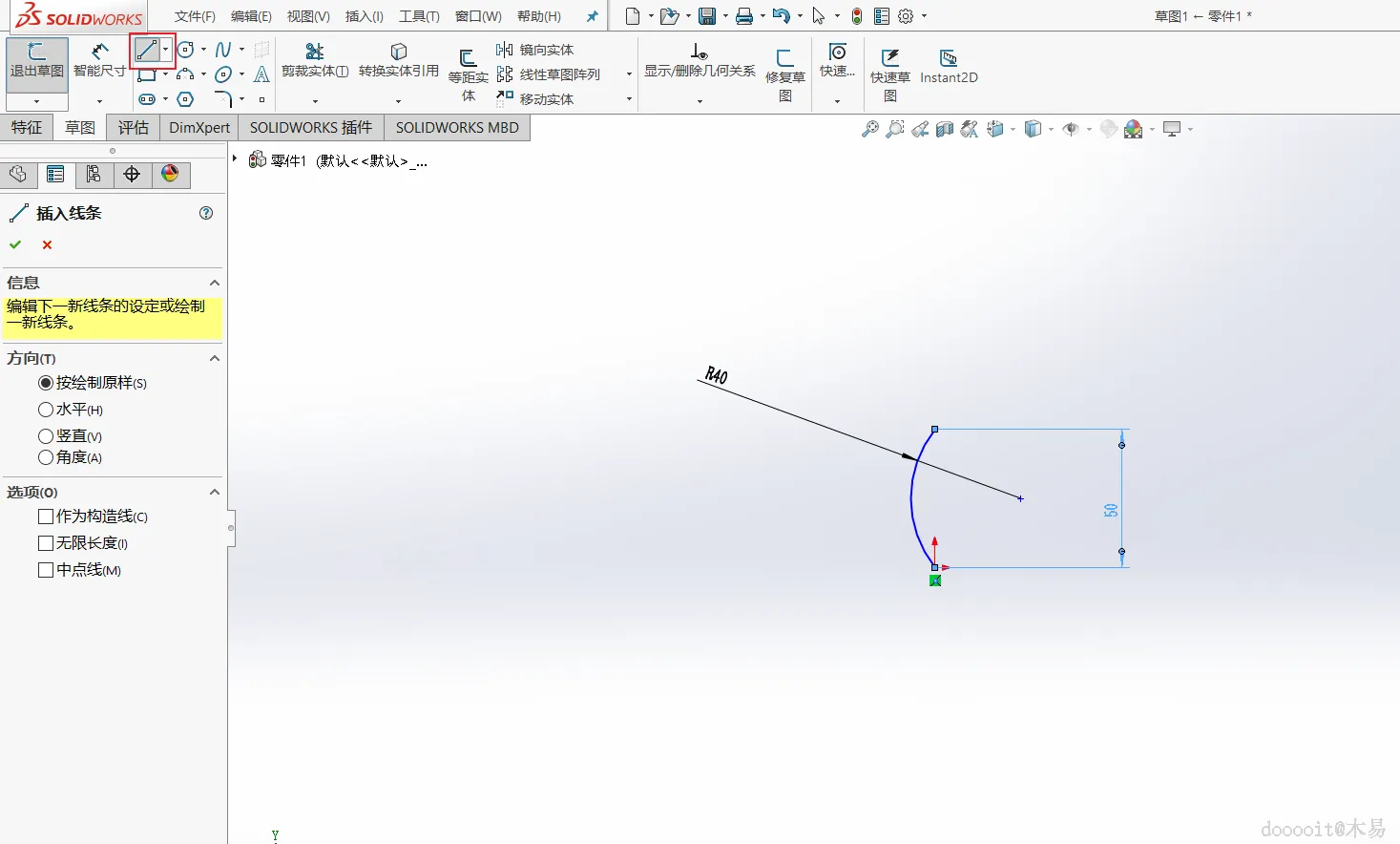

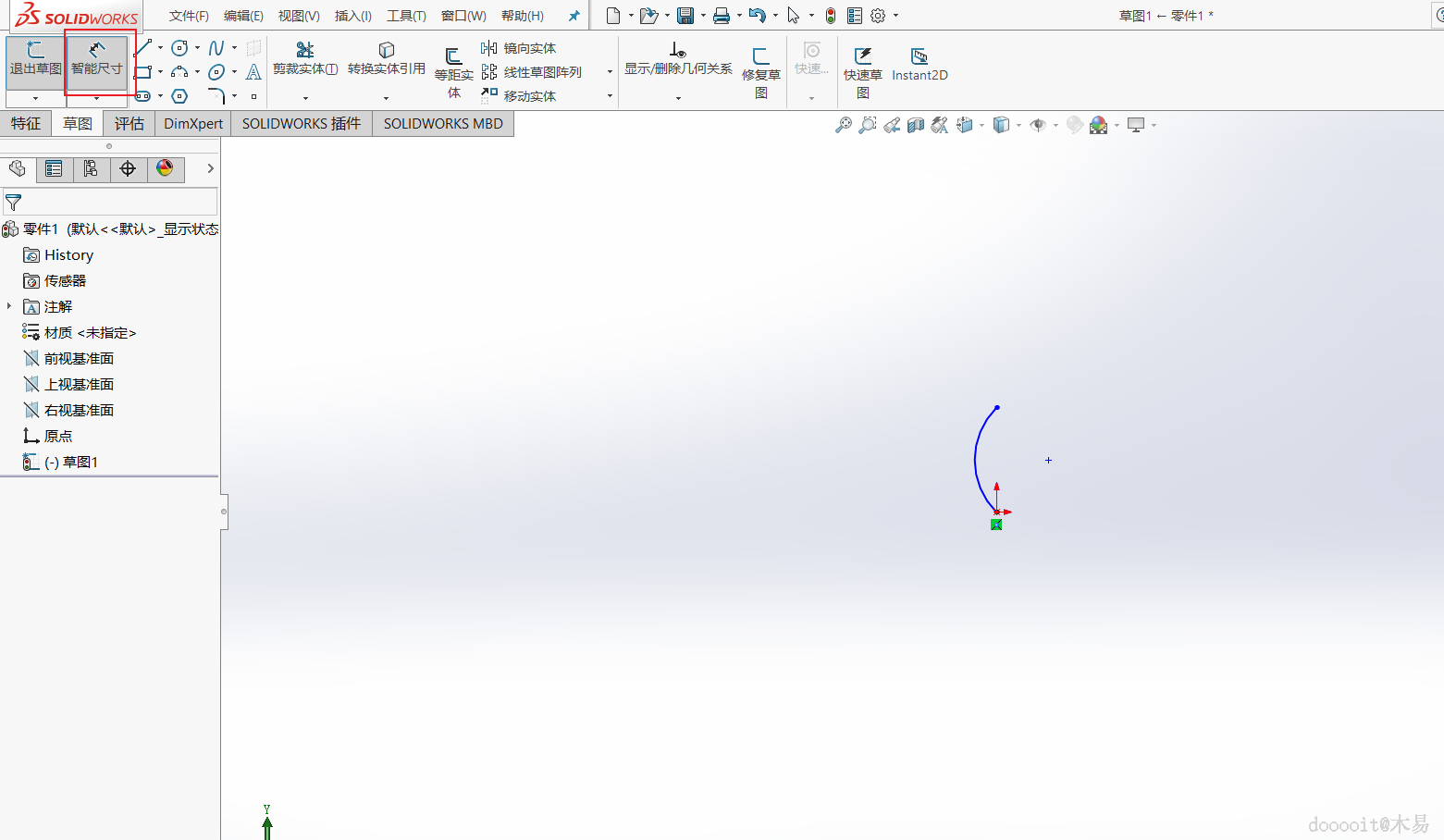

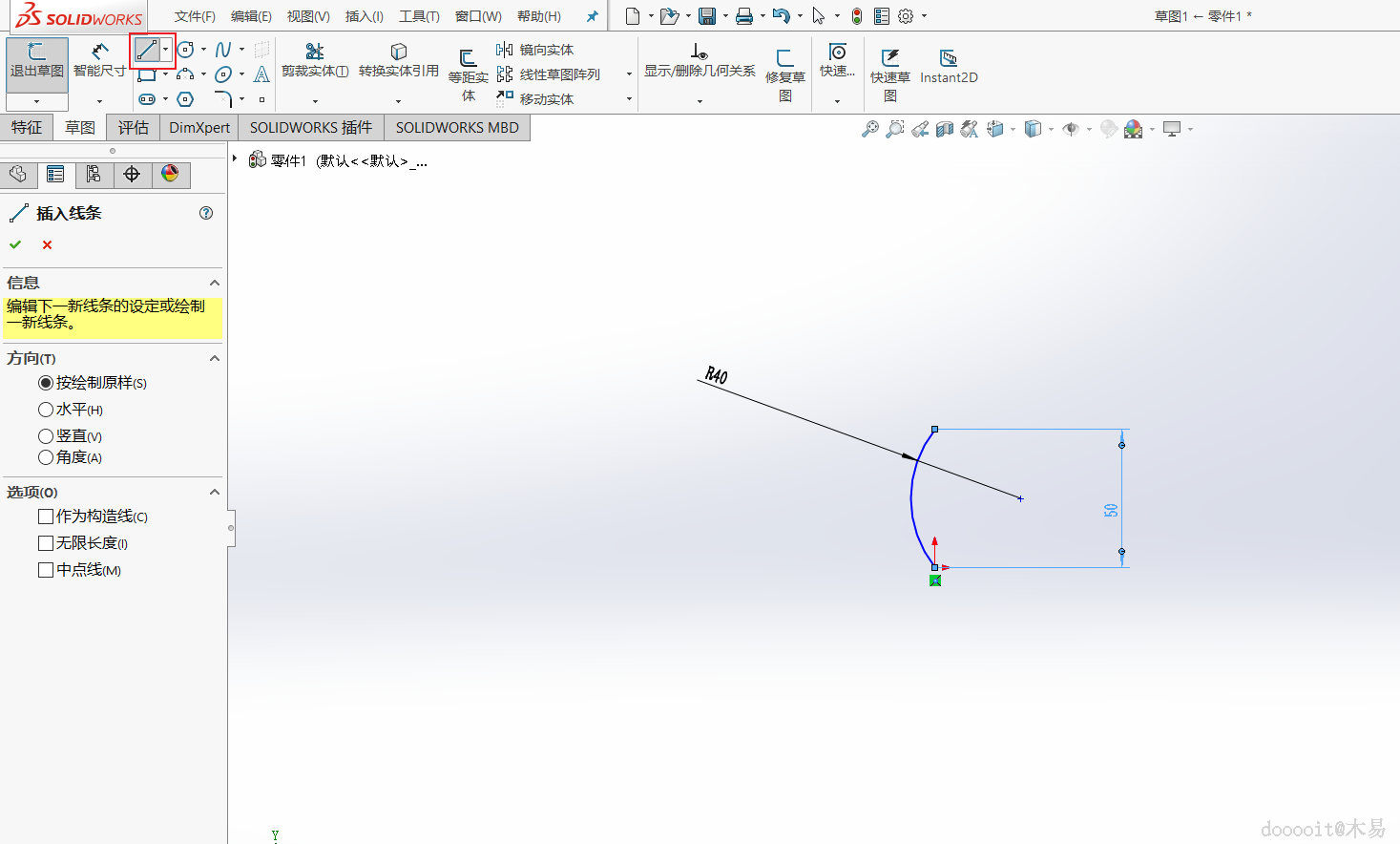

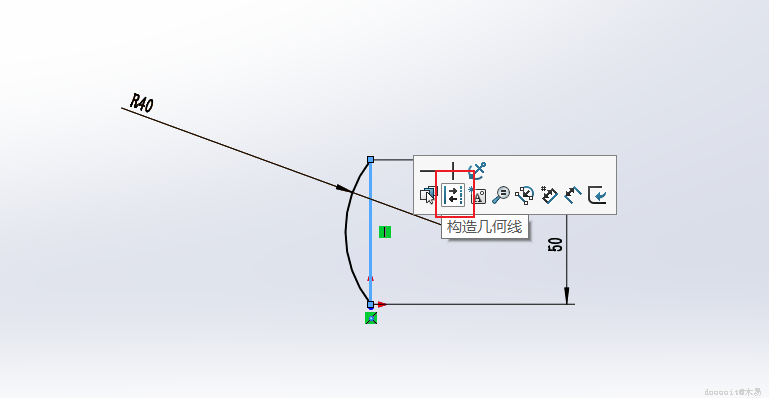

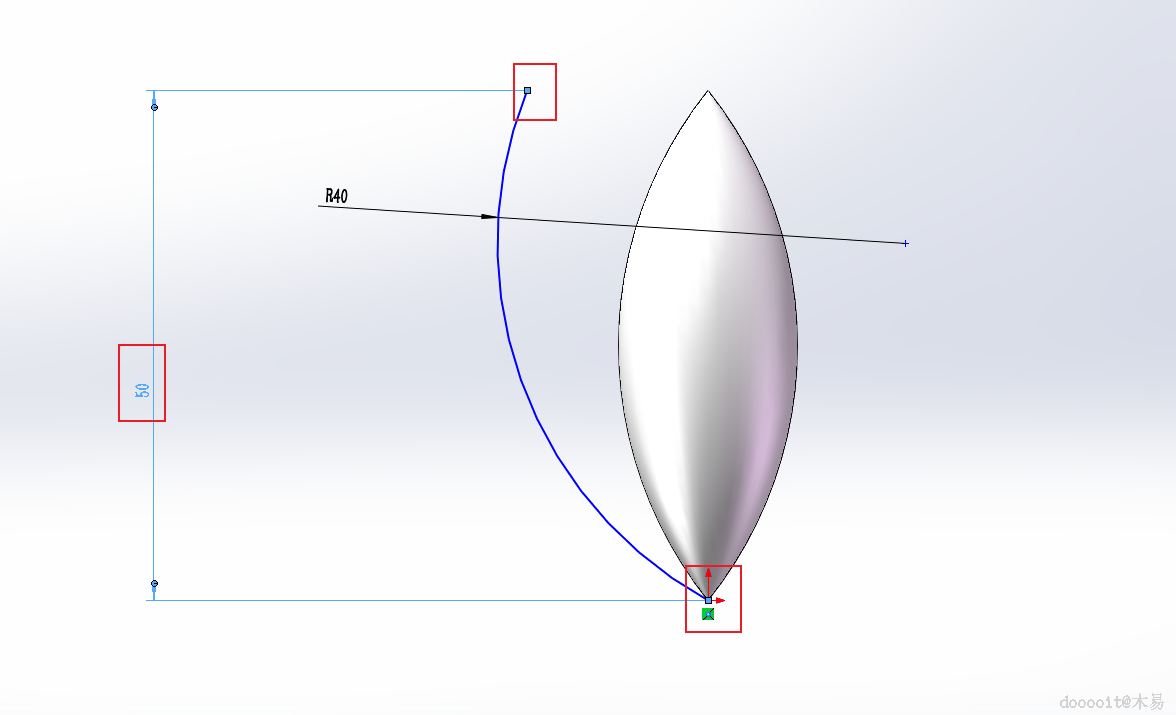

找到智能尺寸,圆弧大小为40mm,花心到顶点之间的距离为50mm。在原点和顶点之间画一条直线,在设置为构造线。

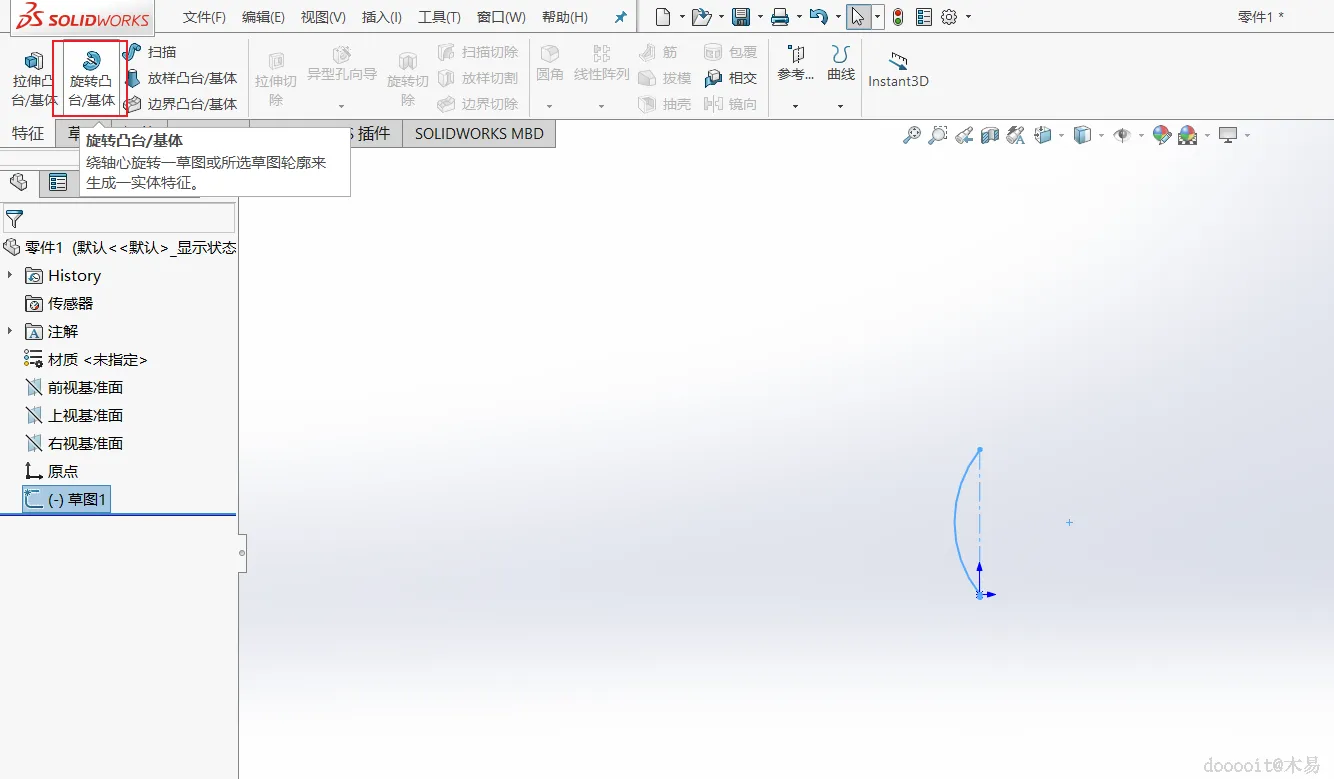

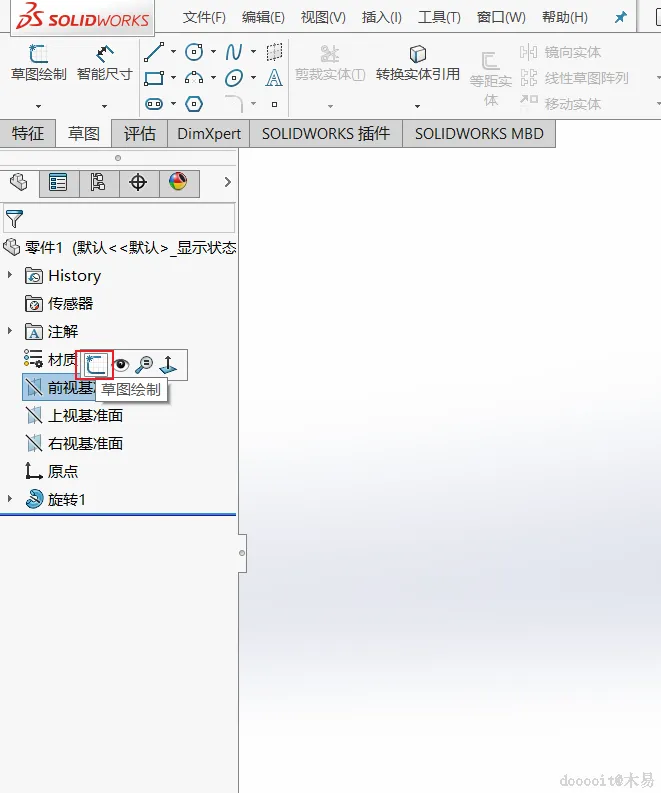

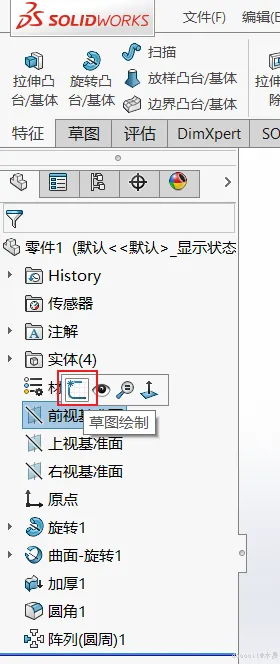

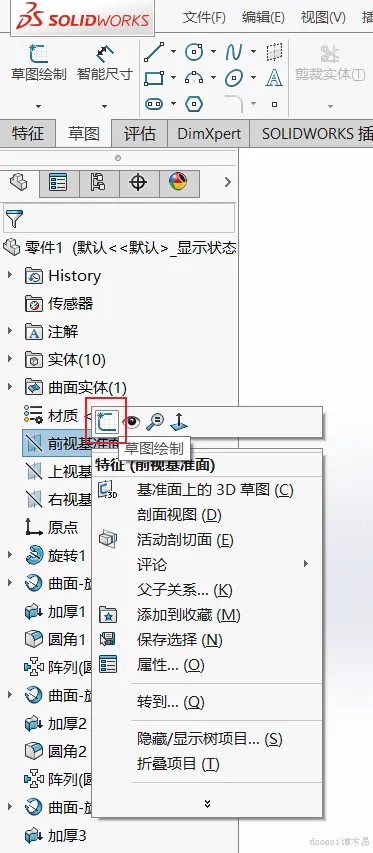

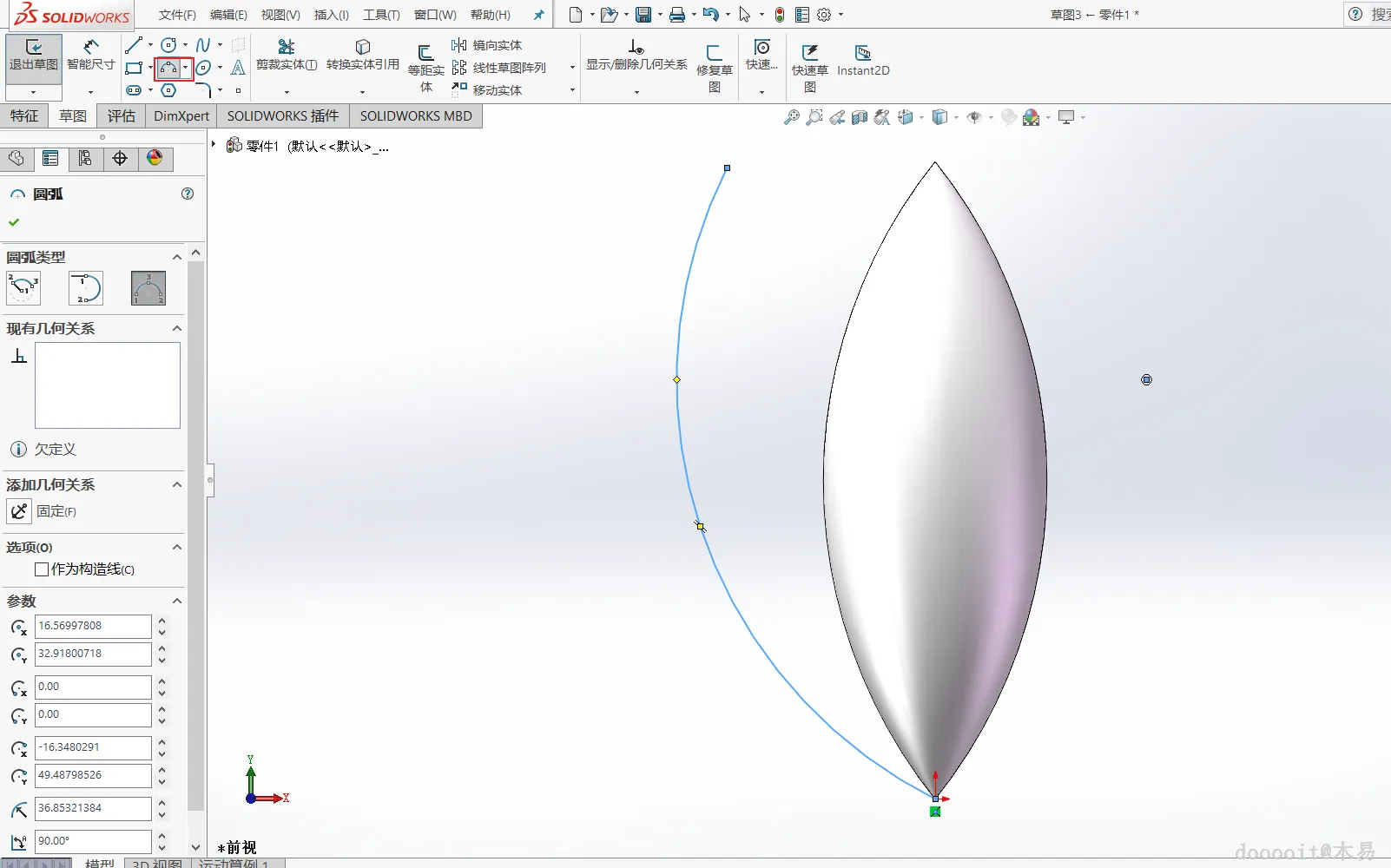

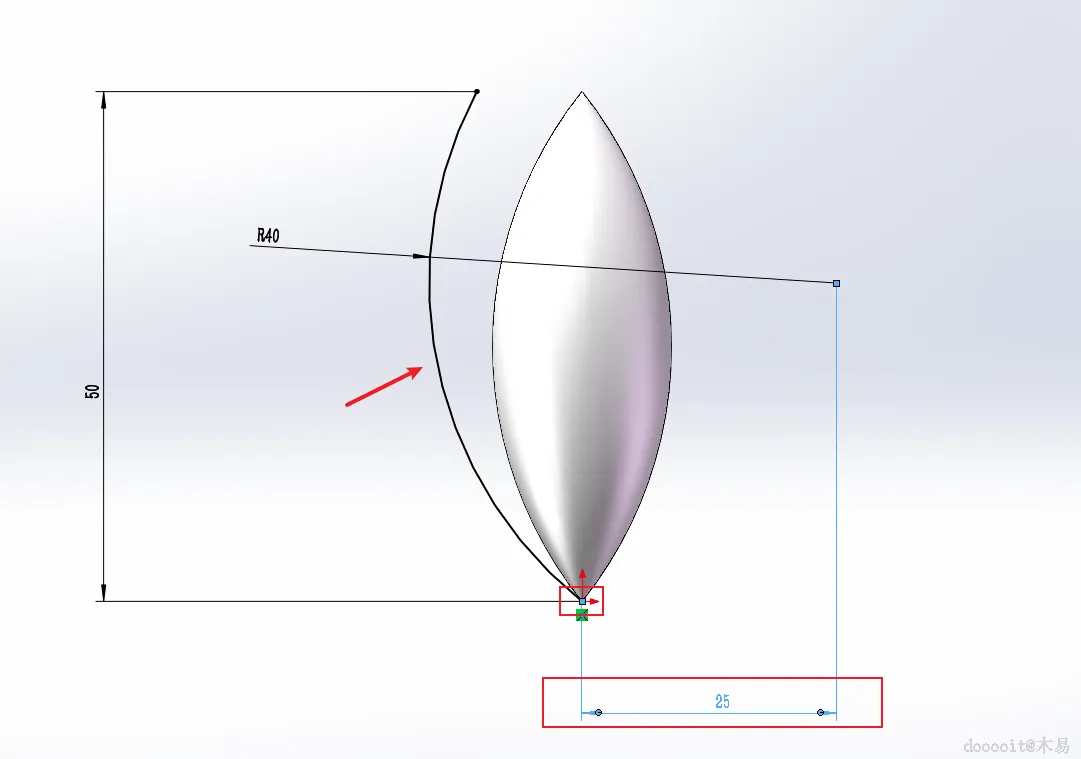

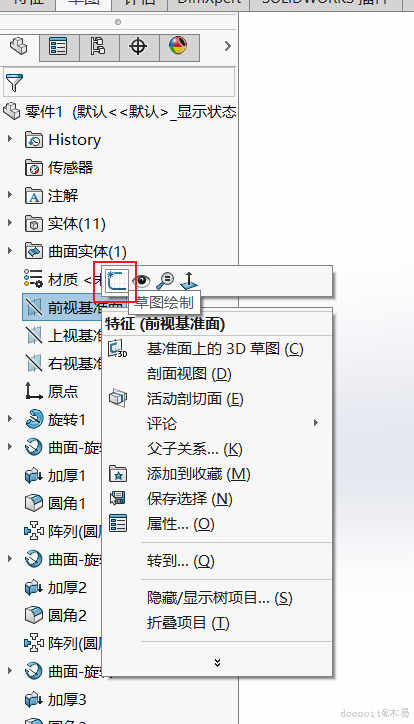

再次编辑前视基准面,找到三点圆弧以圆心为起点画一条圆弧。

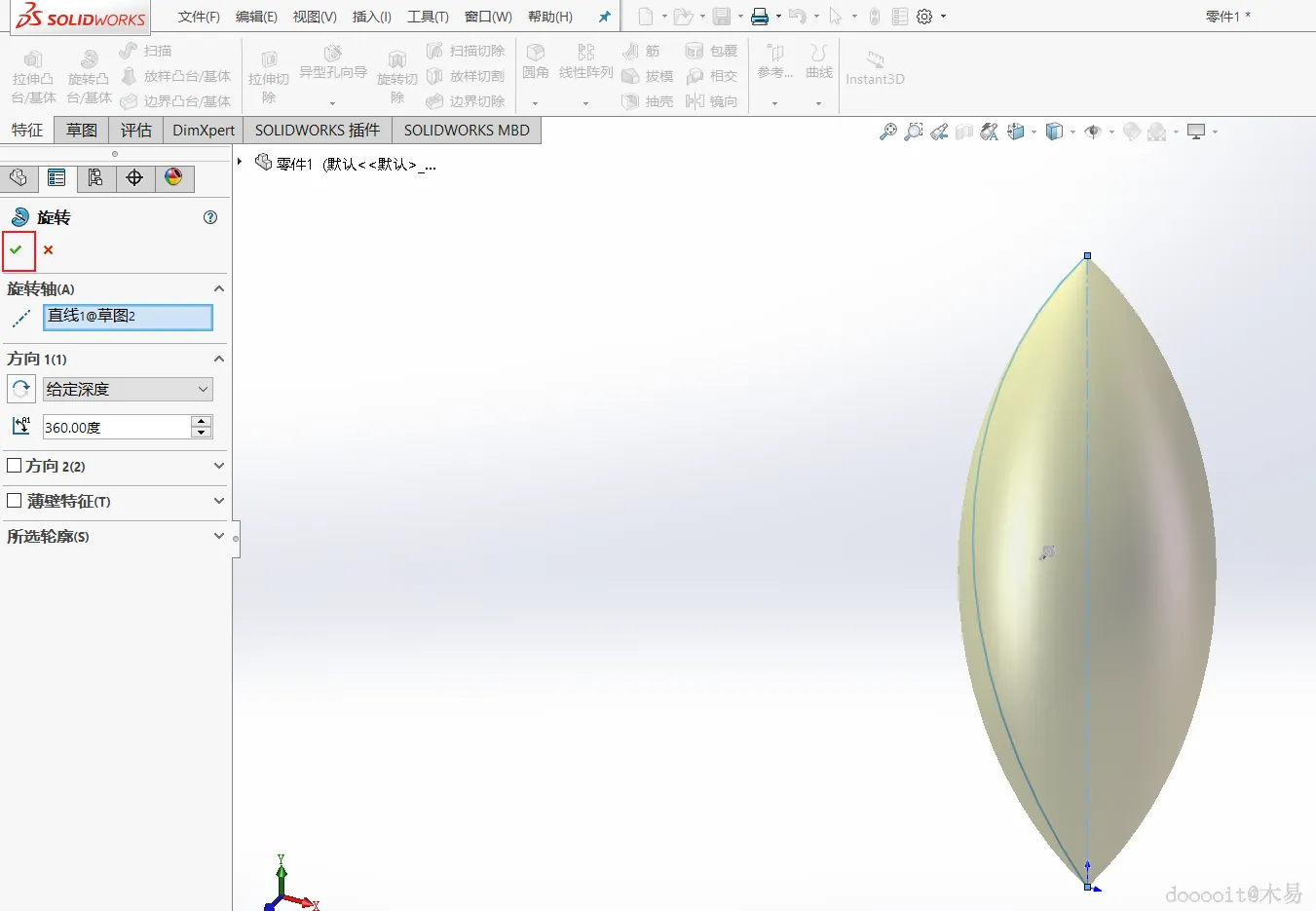

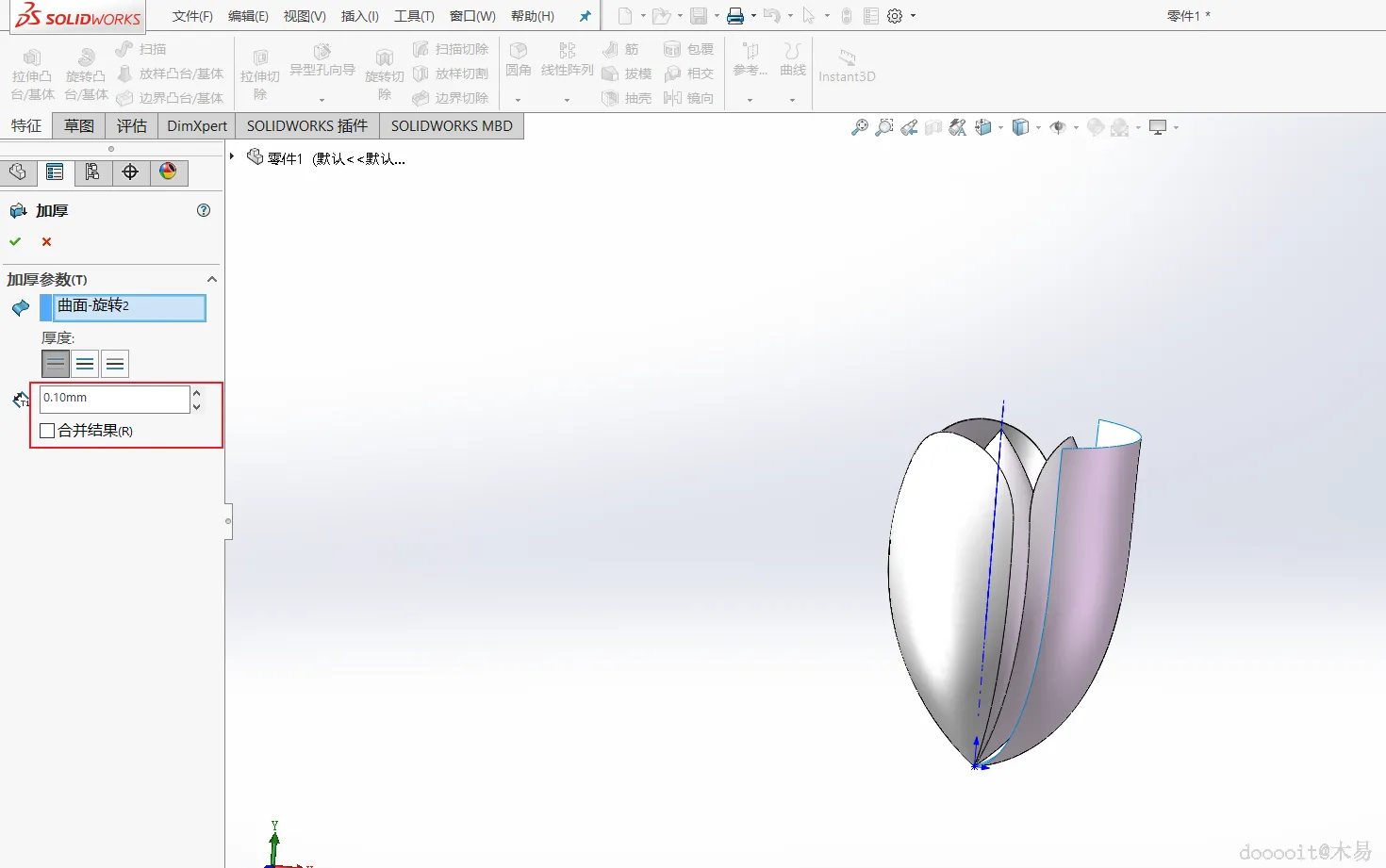

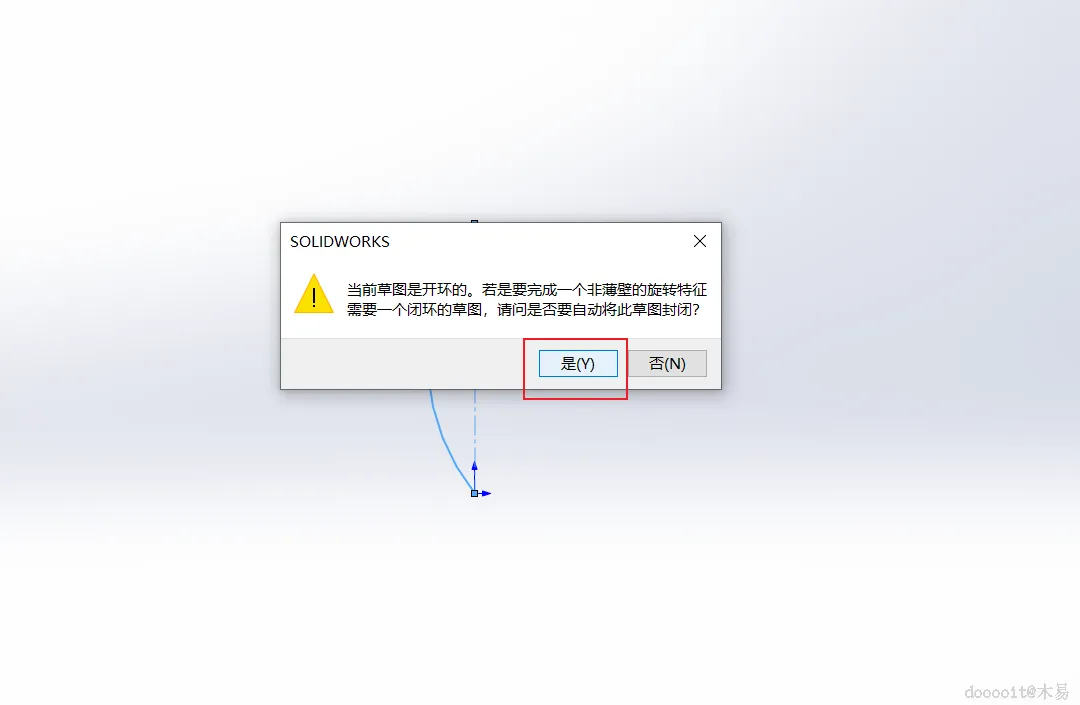

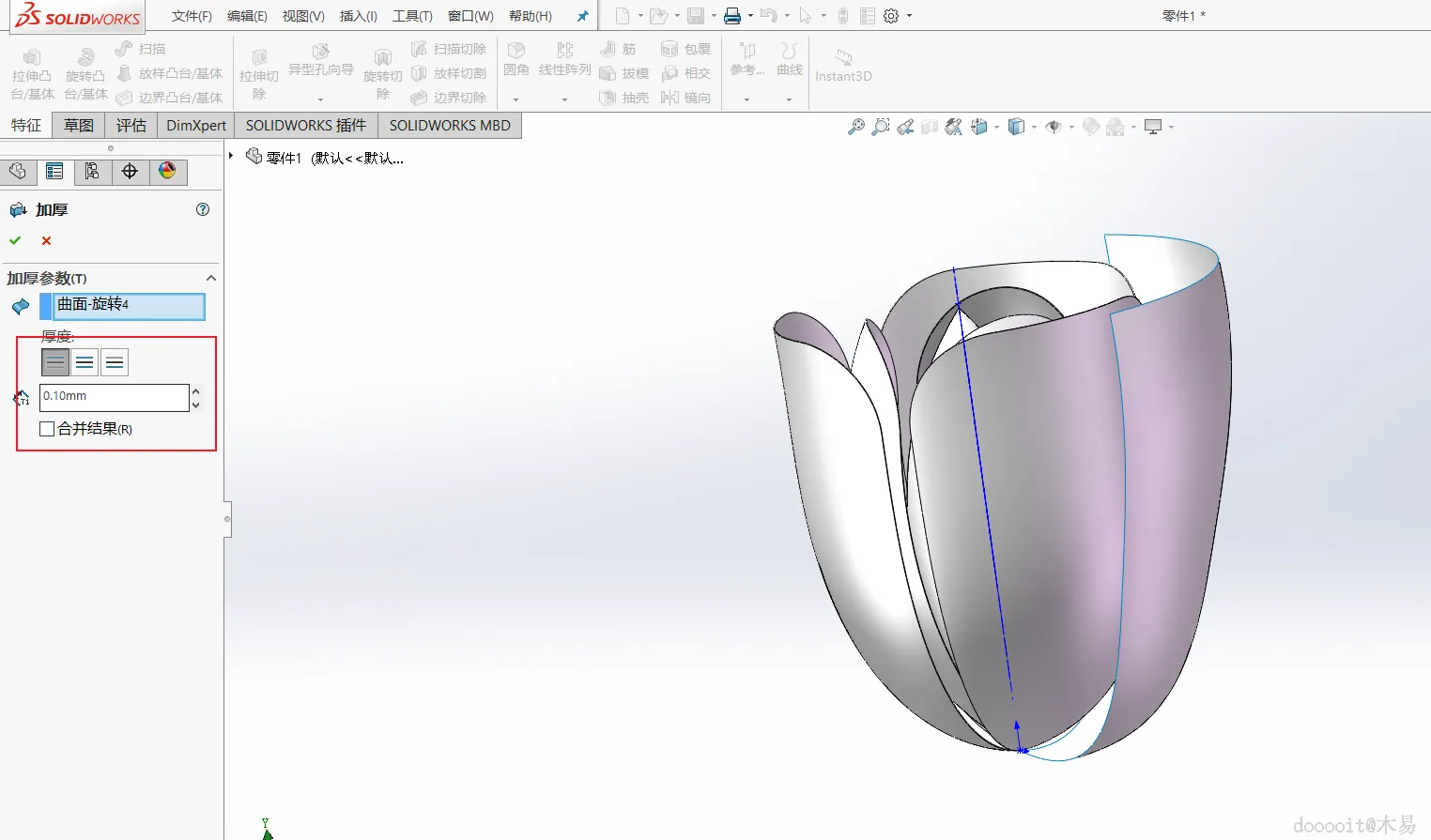

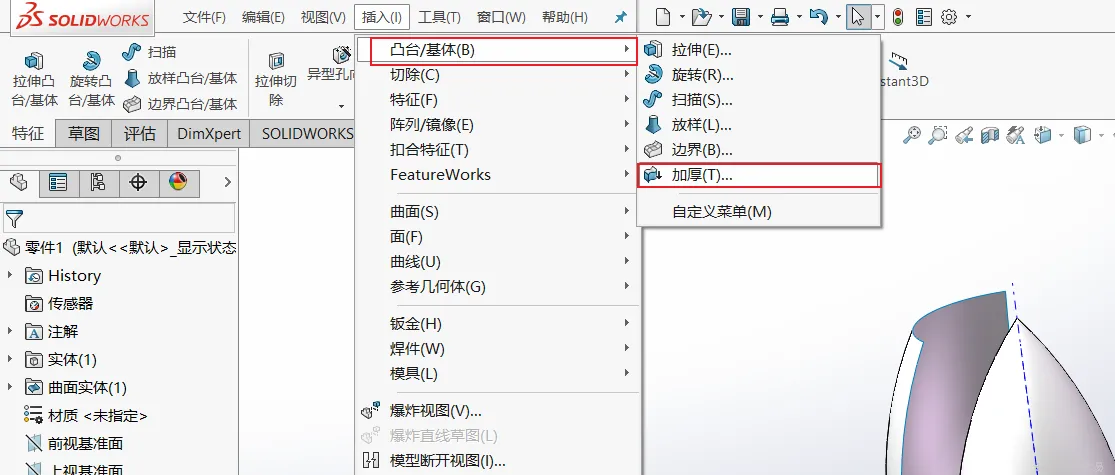

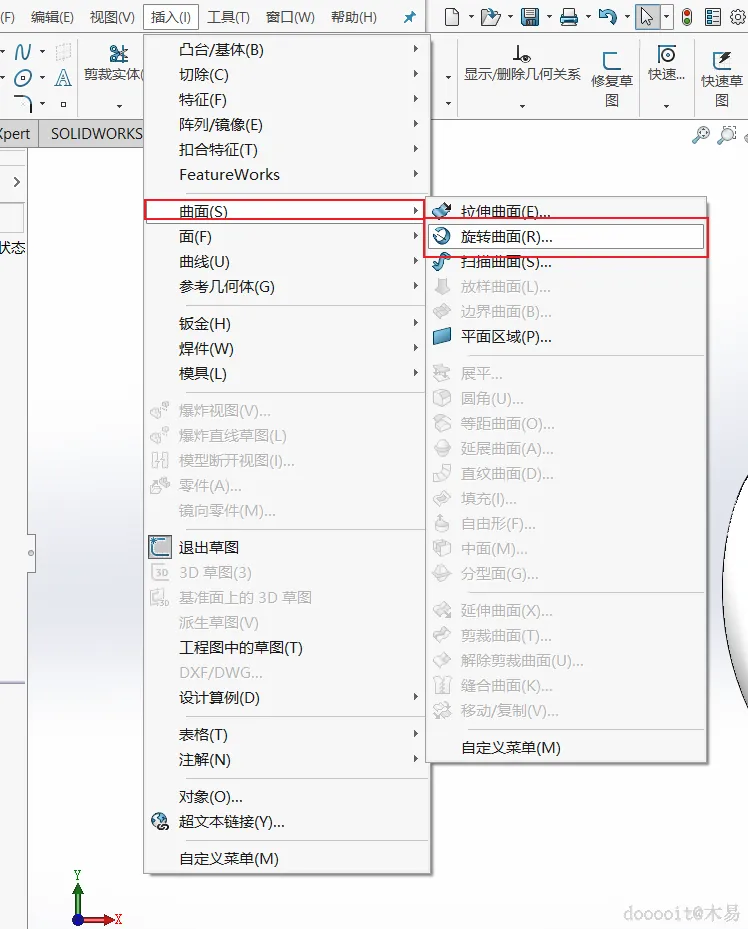

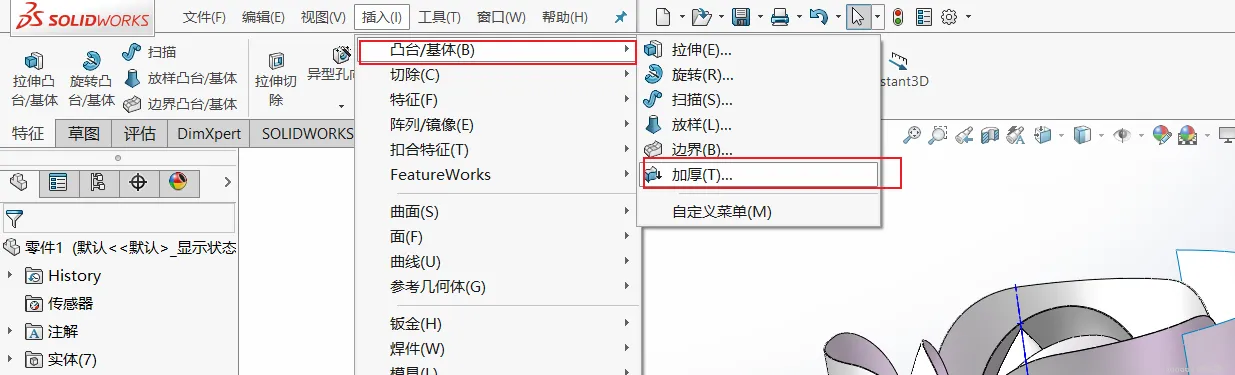

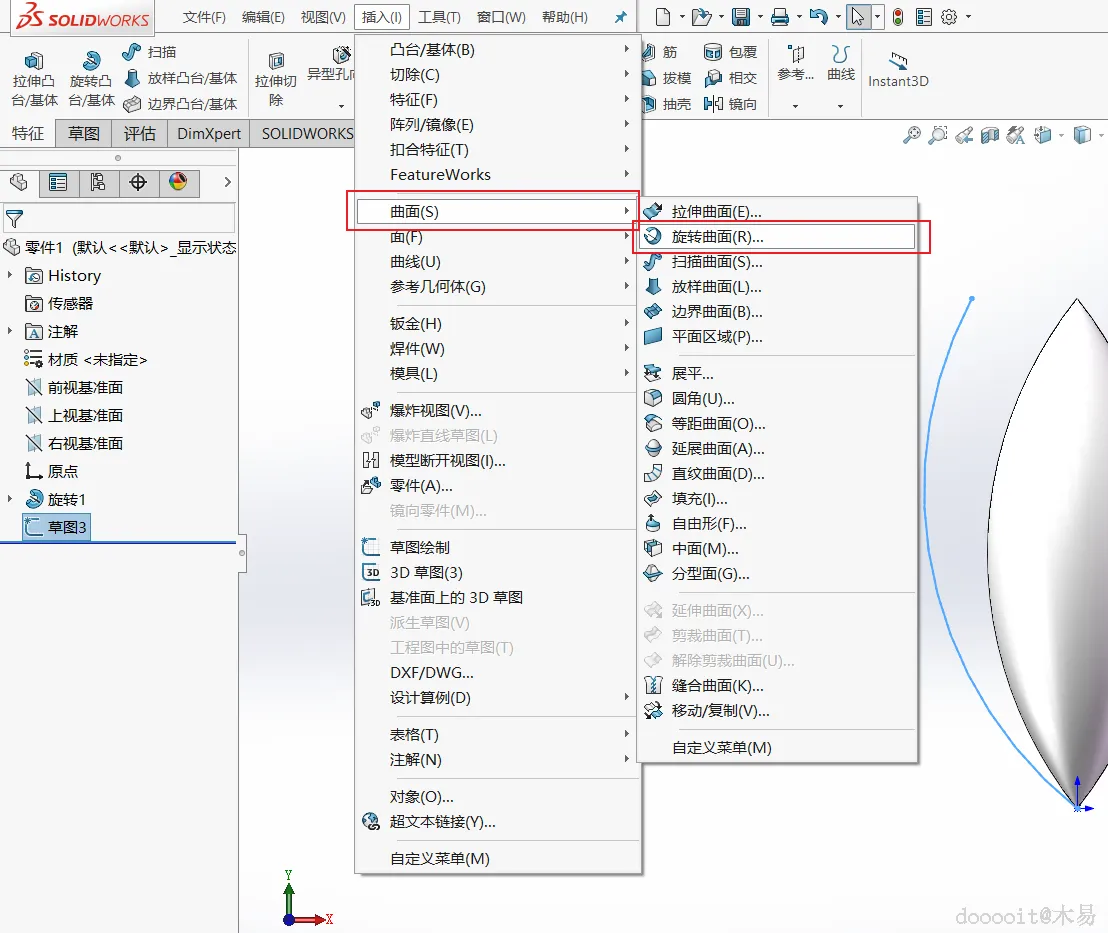

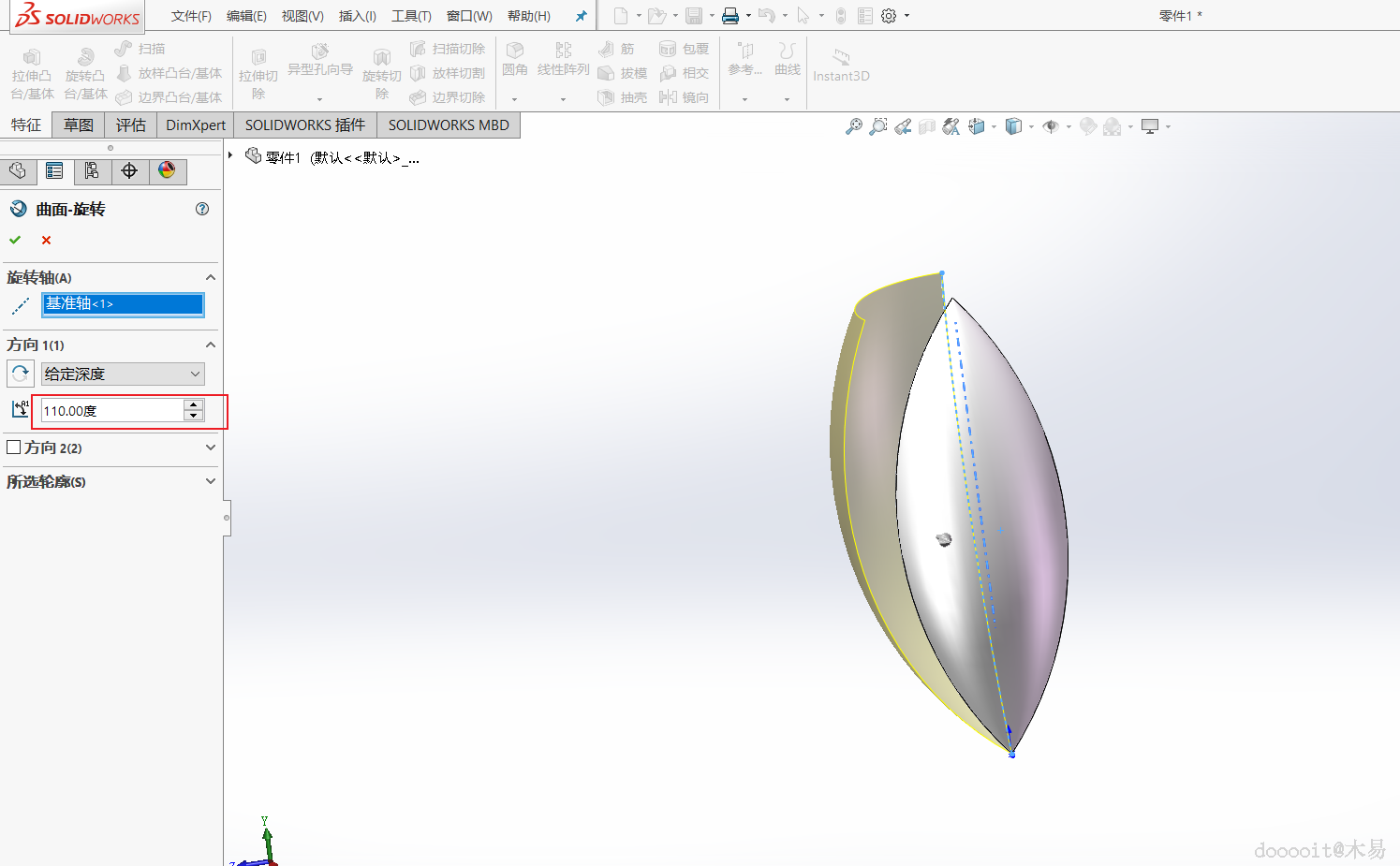

在头部菜单中找到插入->曲面->旋转曲面,并设置临时轴。插入->凸台基体->加厚,厚度设置为0.1mm并取消合并结果。

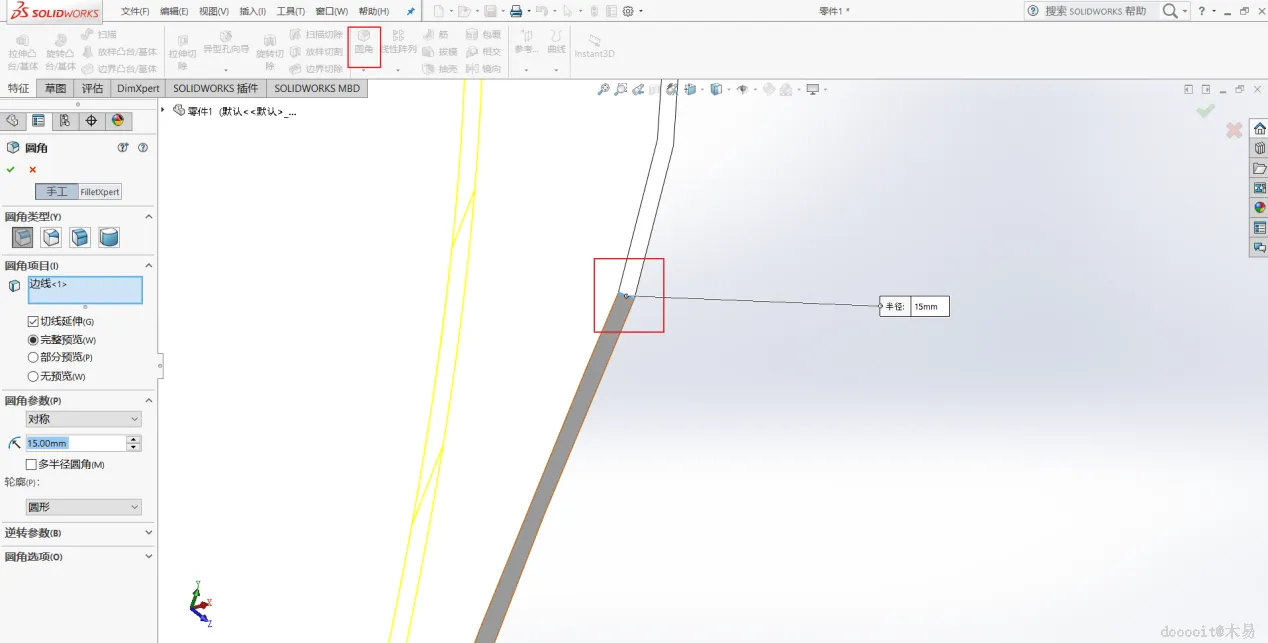

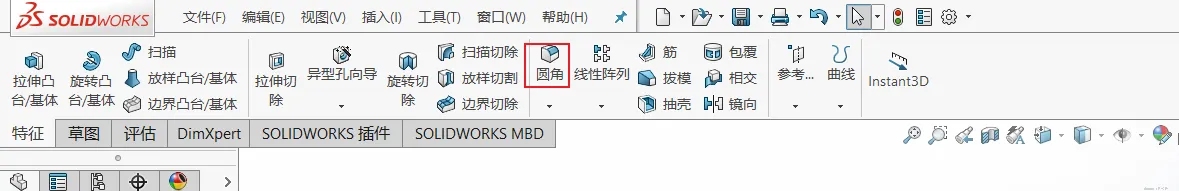

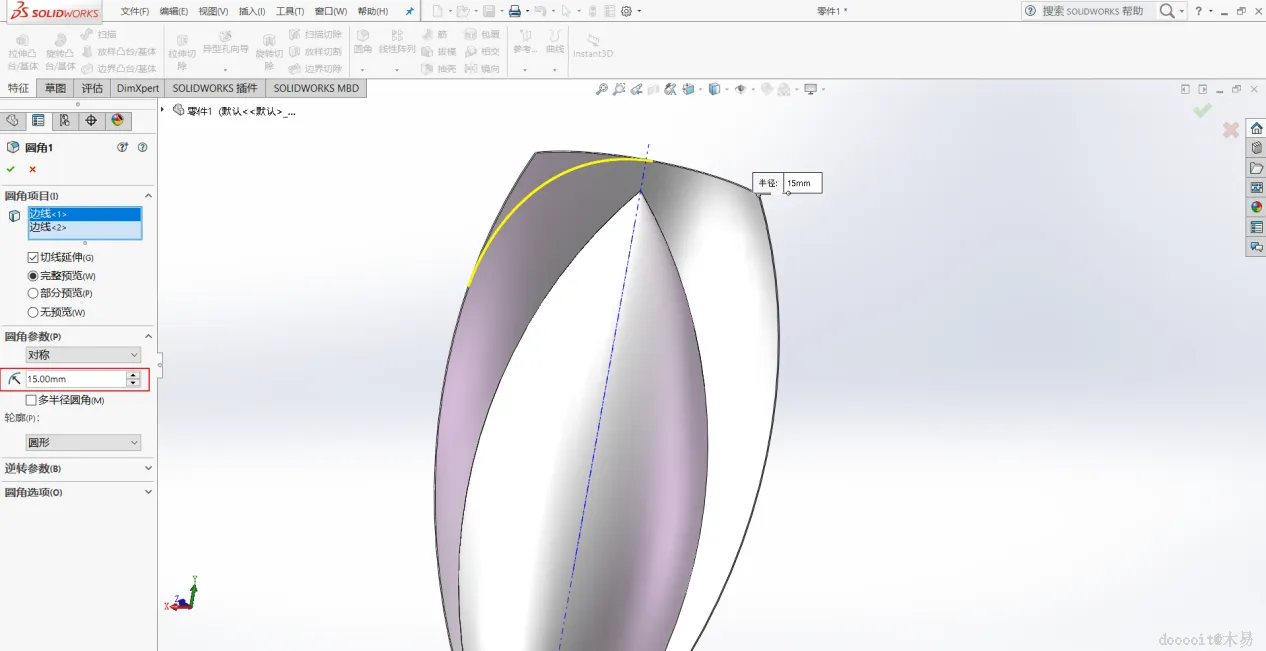

使用圆角让它变得更加像花瓣,圆角参数设置为15mm。

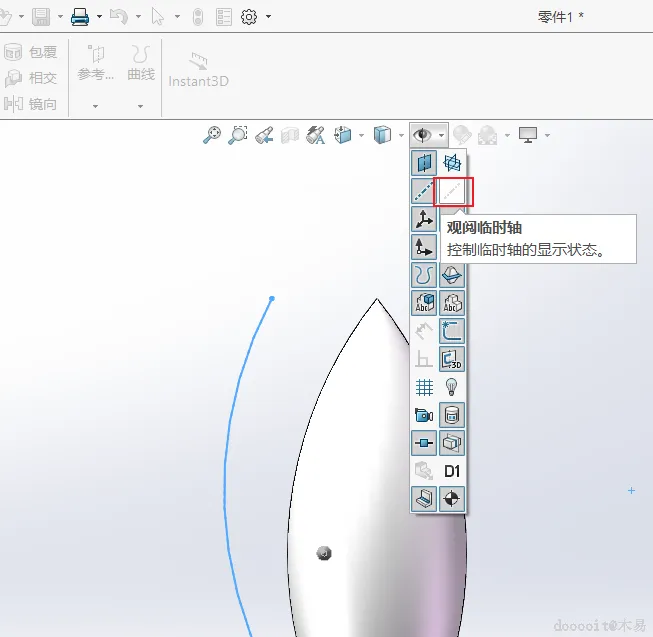

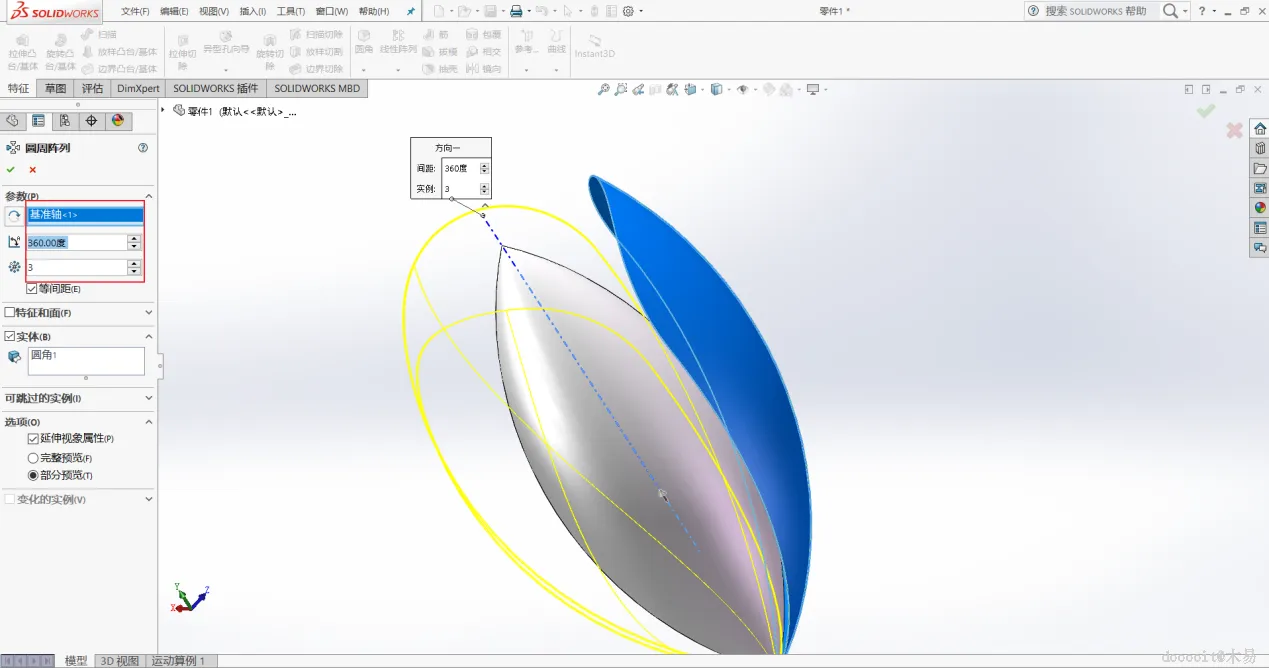

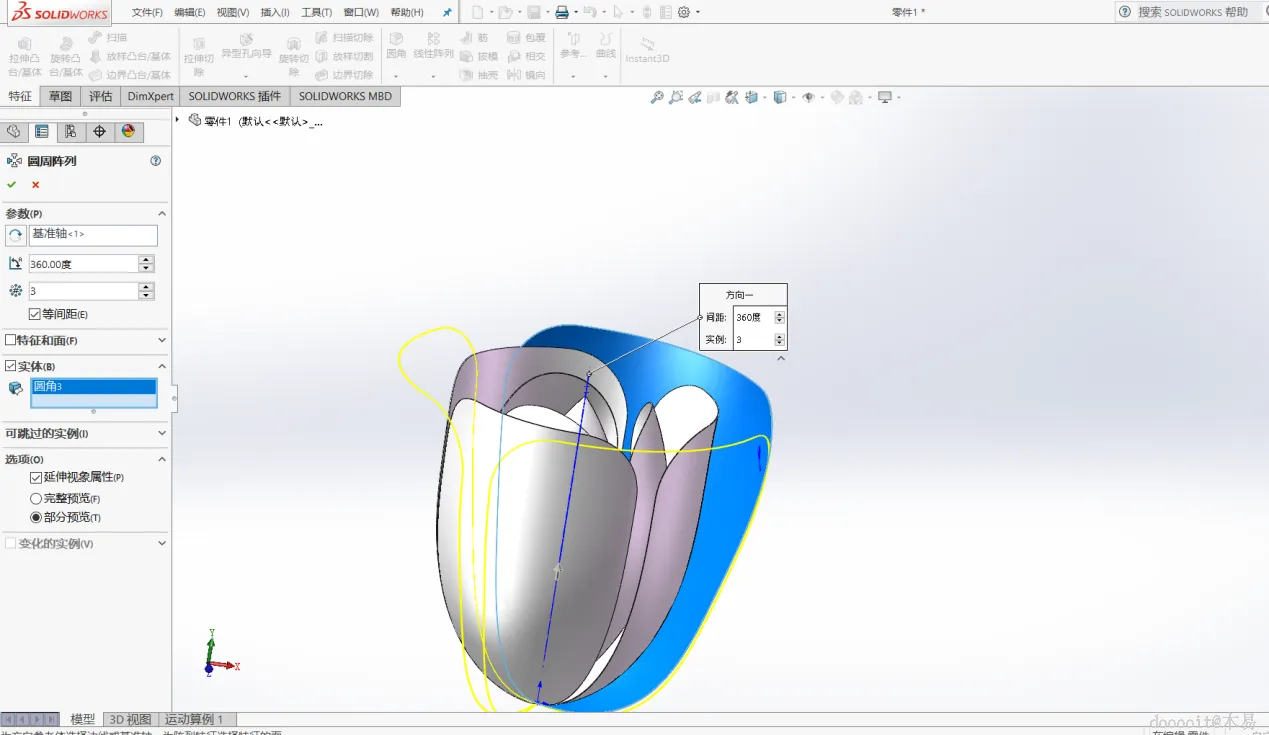

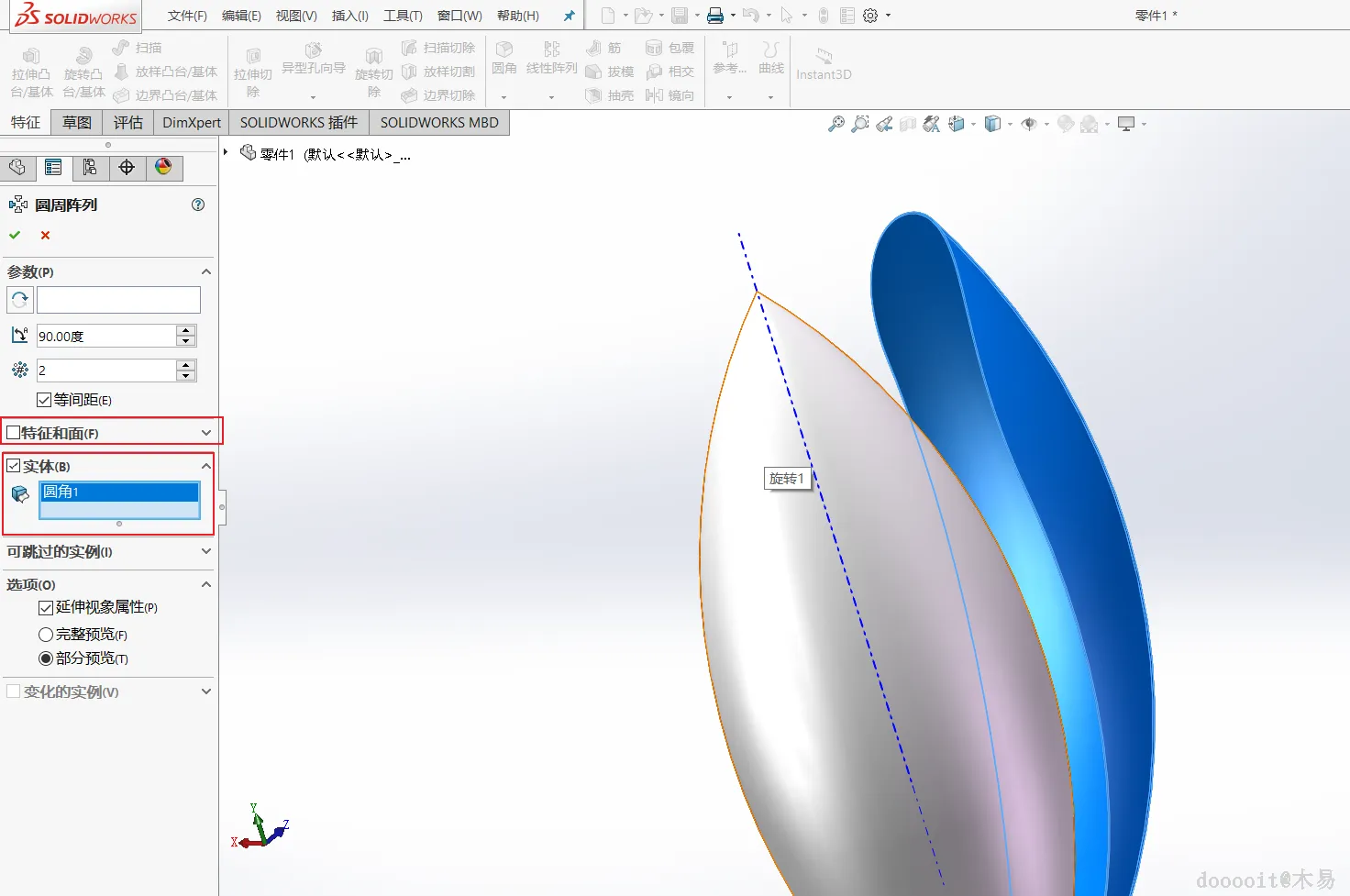

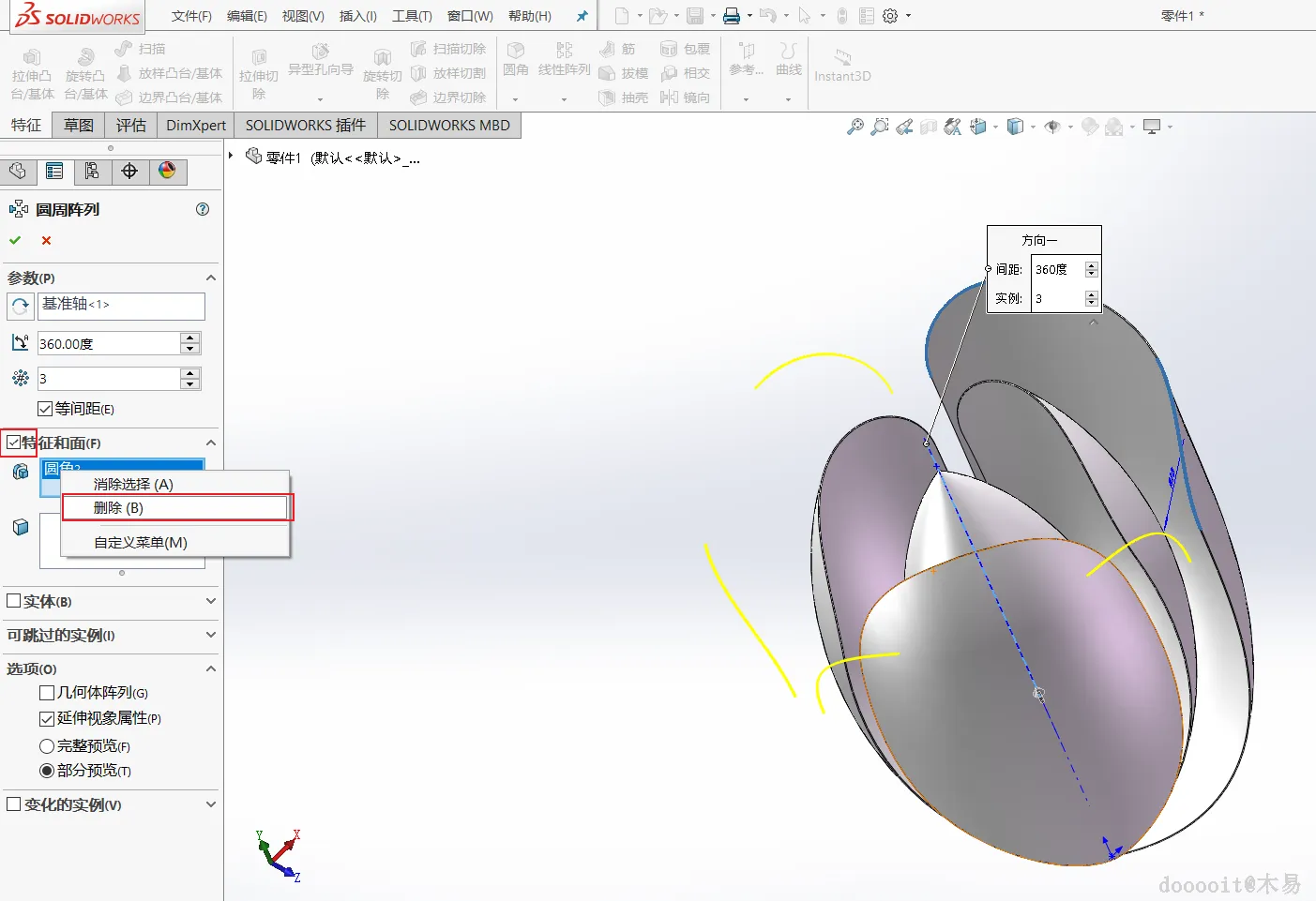

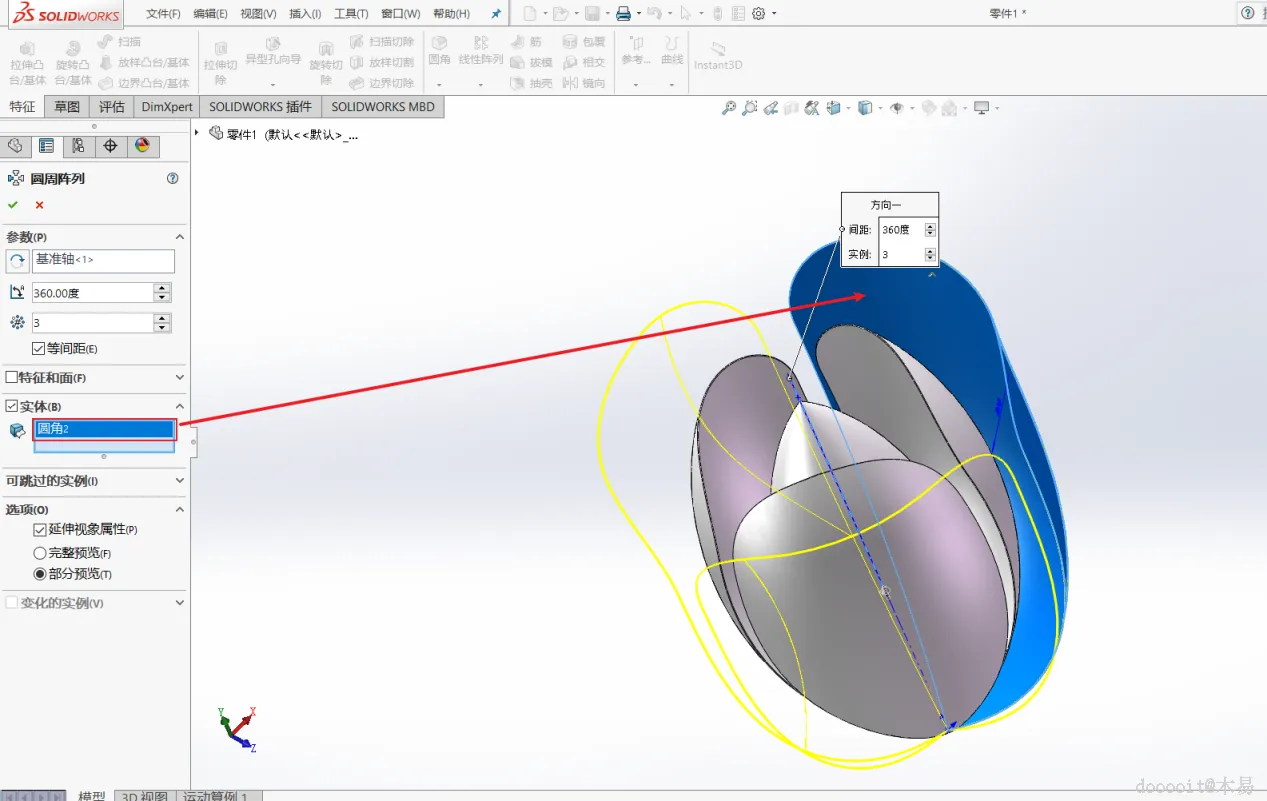

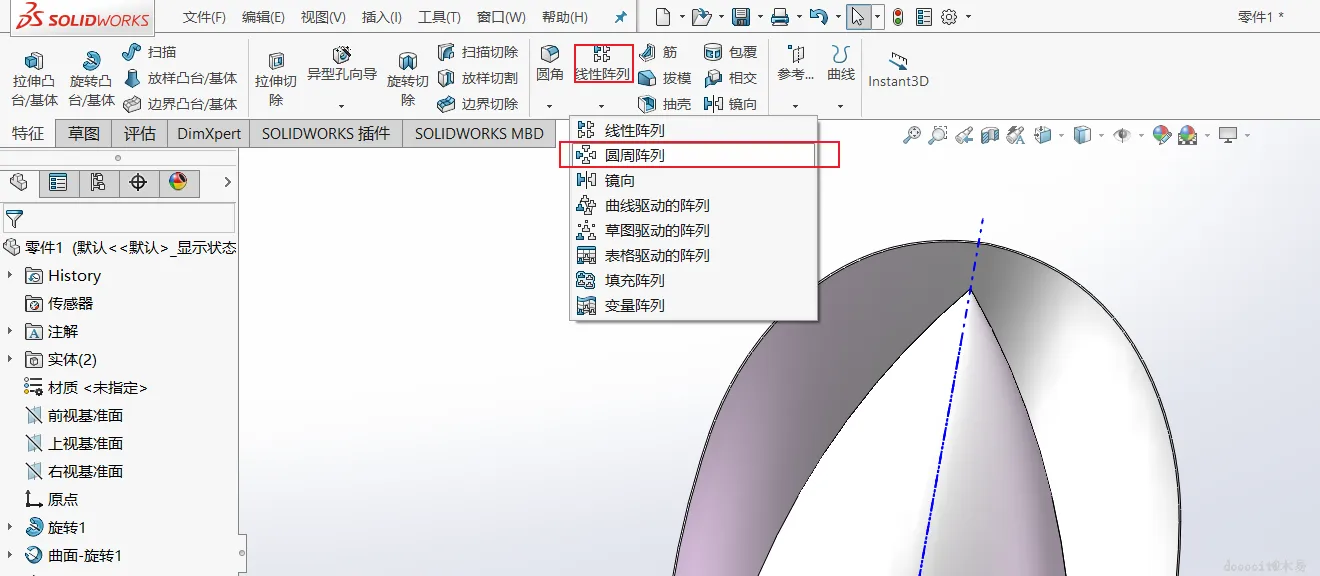

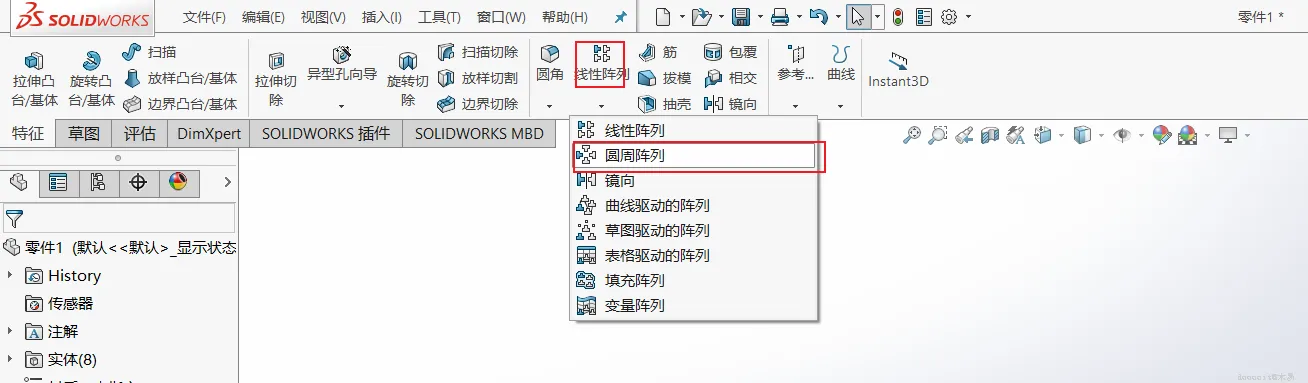

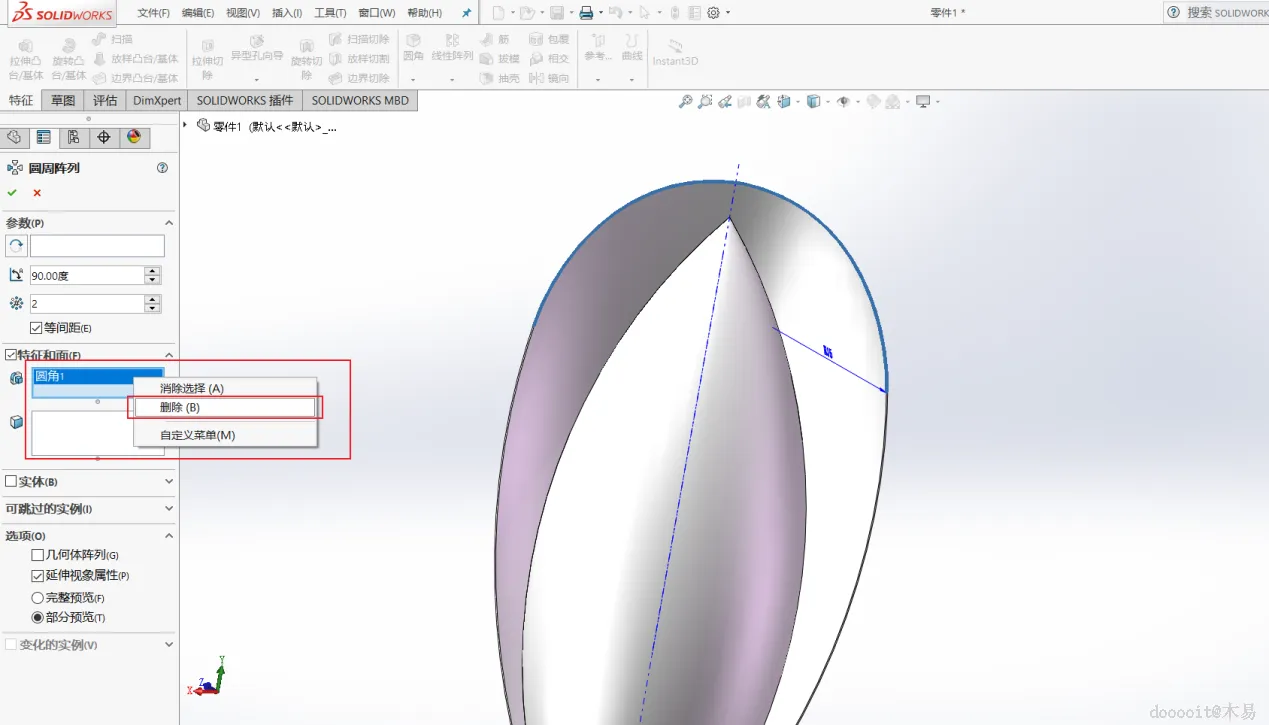

找到圆周阵列,删除特征中的圆角。取消勾选特征,勾选中实体并点击刚刚画的花瓣。设置中心轴(观阅临时轴),角度为360度 个数设置为3。

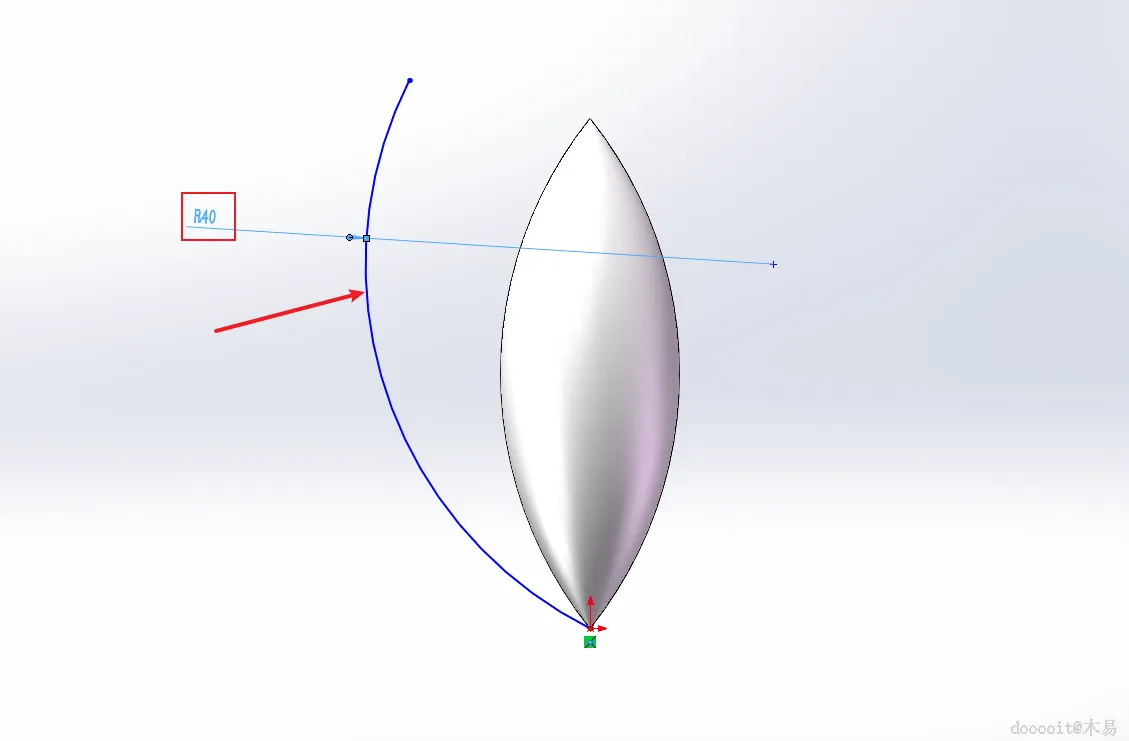

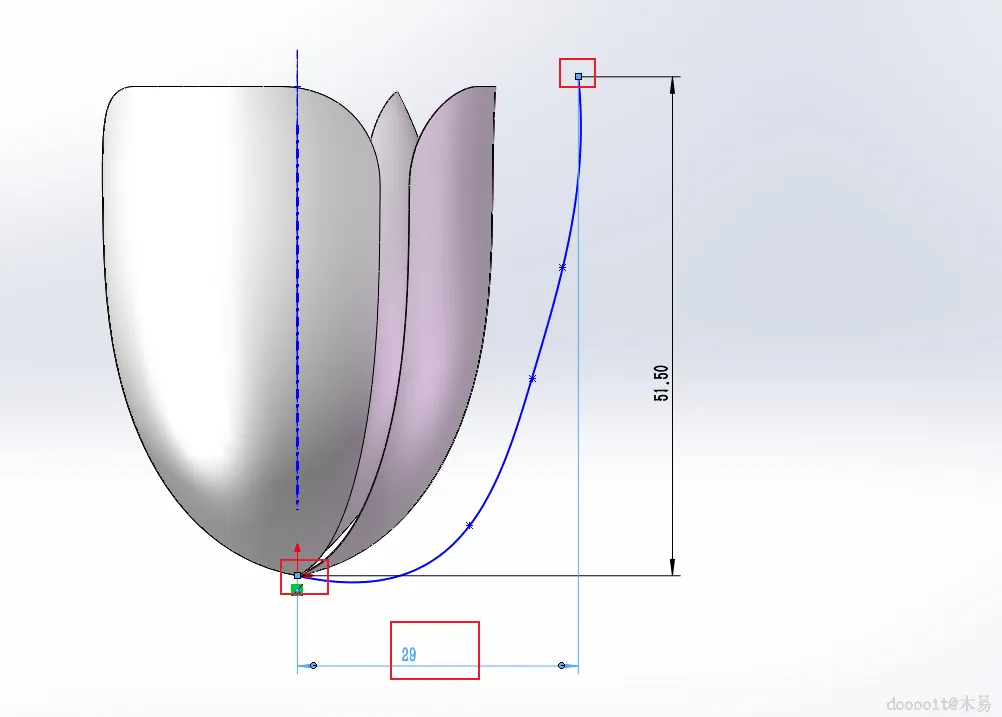

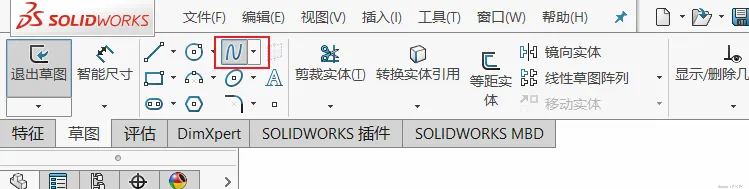

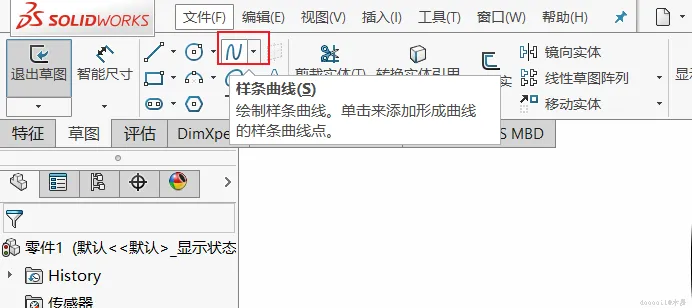

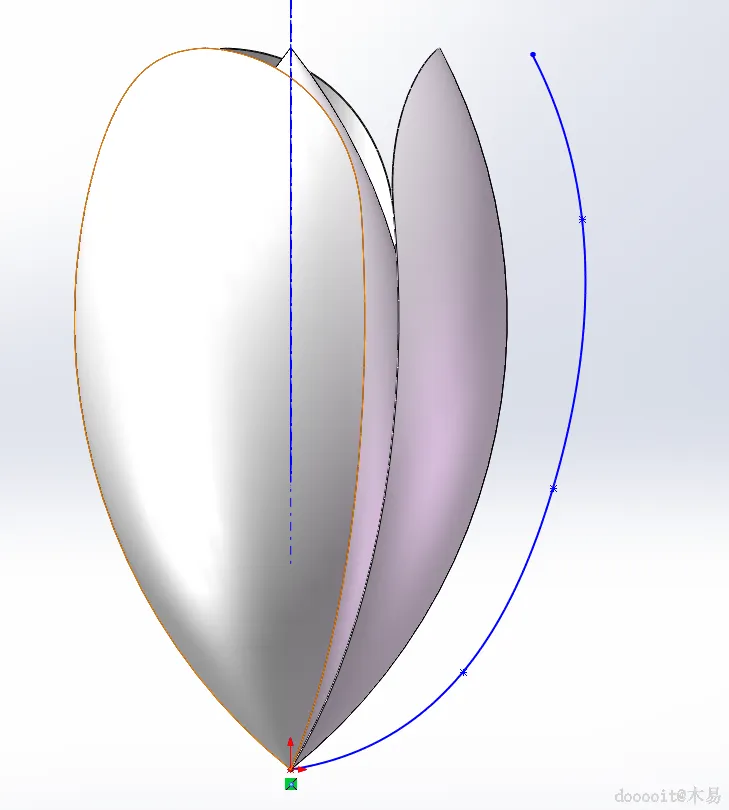

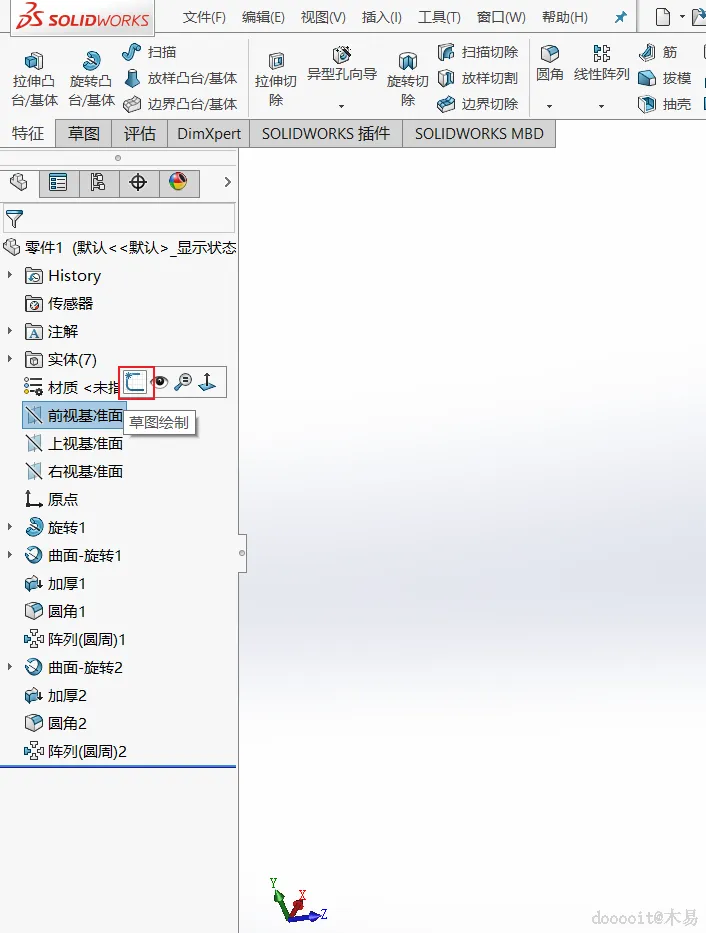

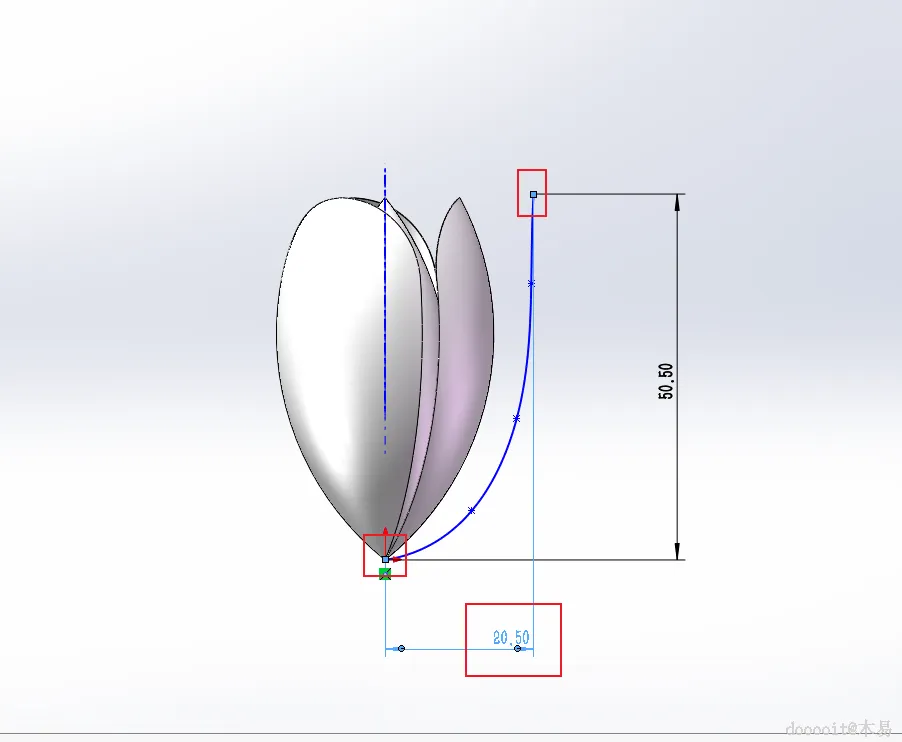

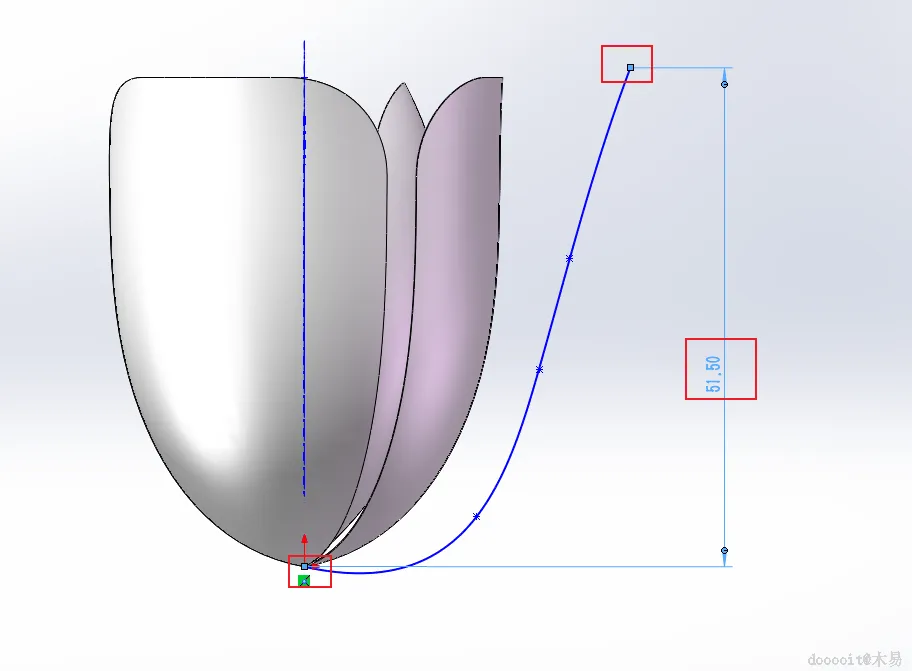

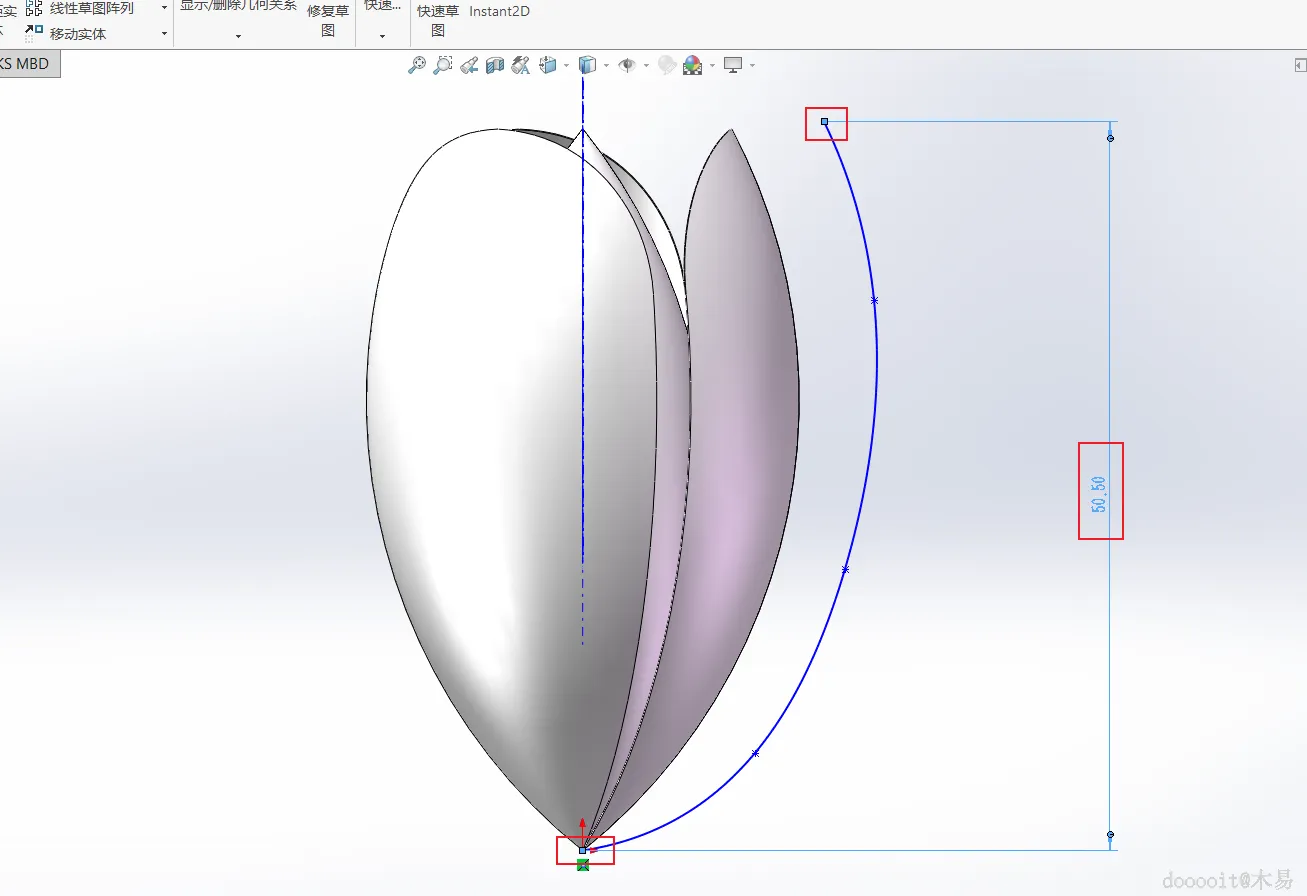

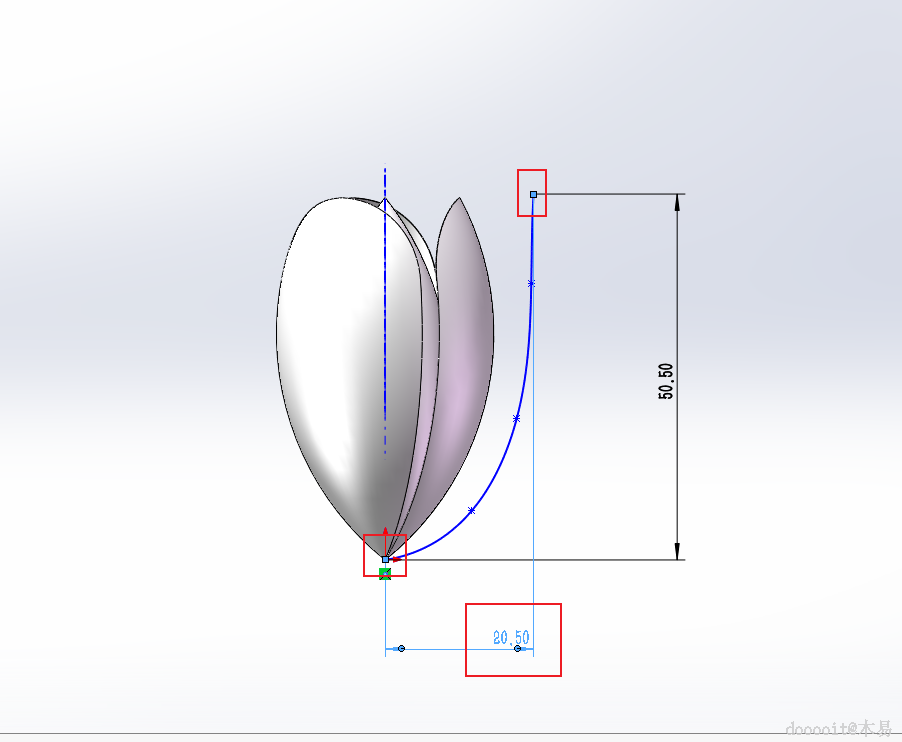

编辑前视基准面,使用样条曲线画出弧线。

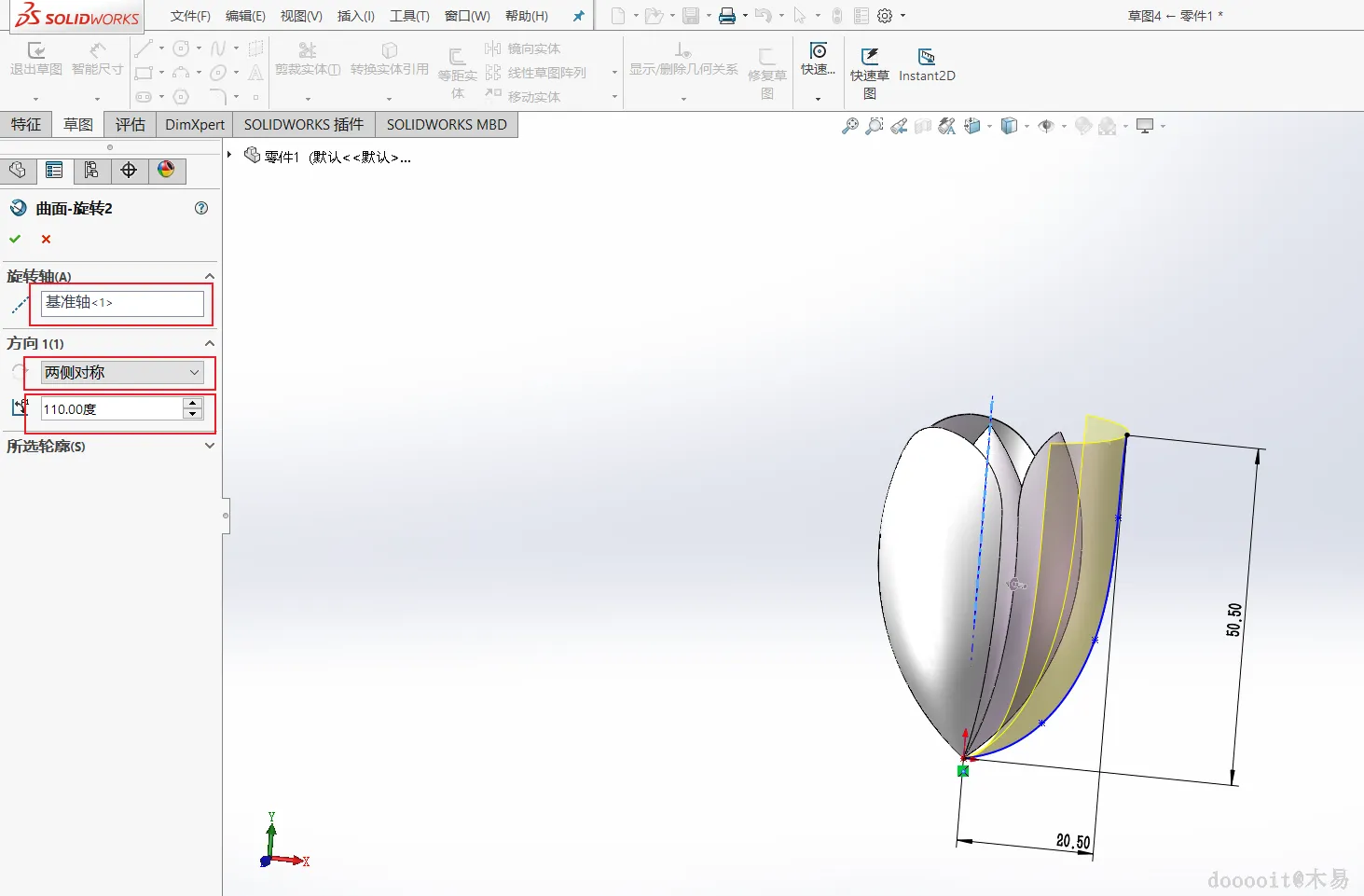

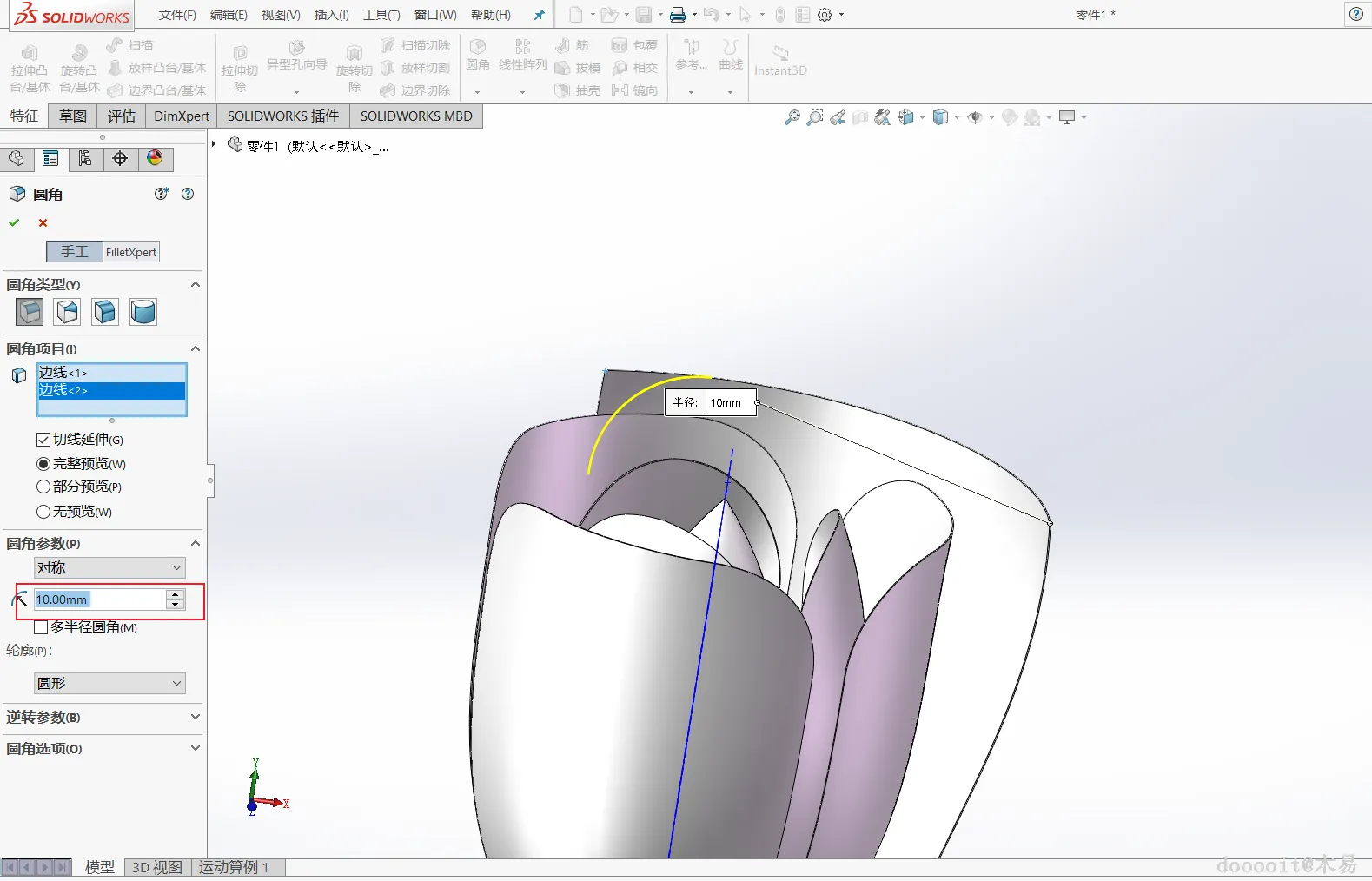

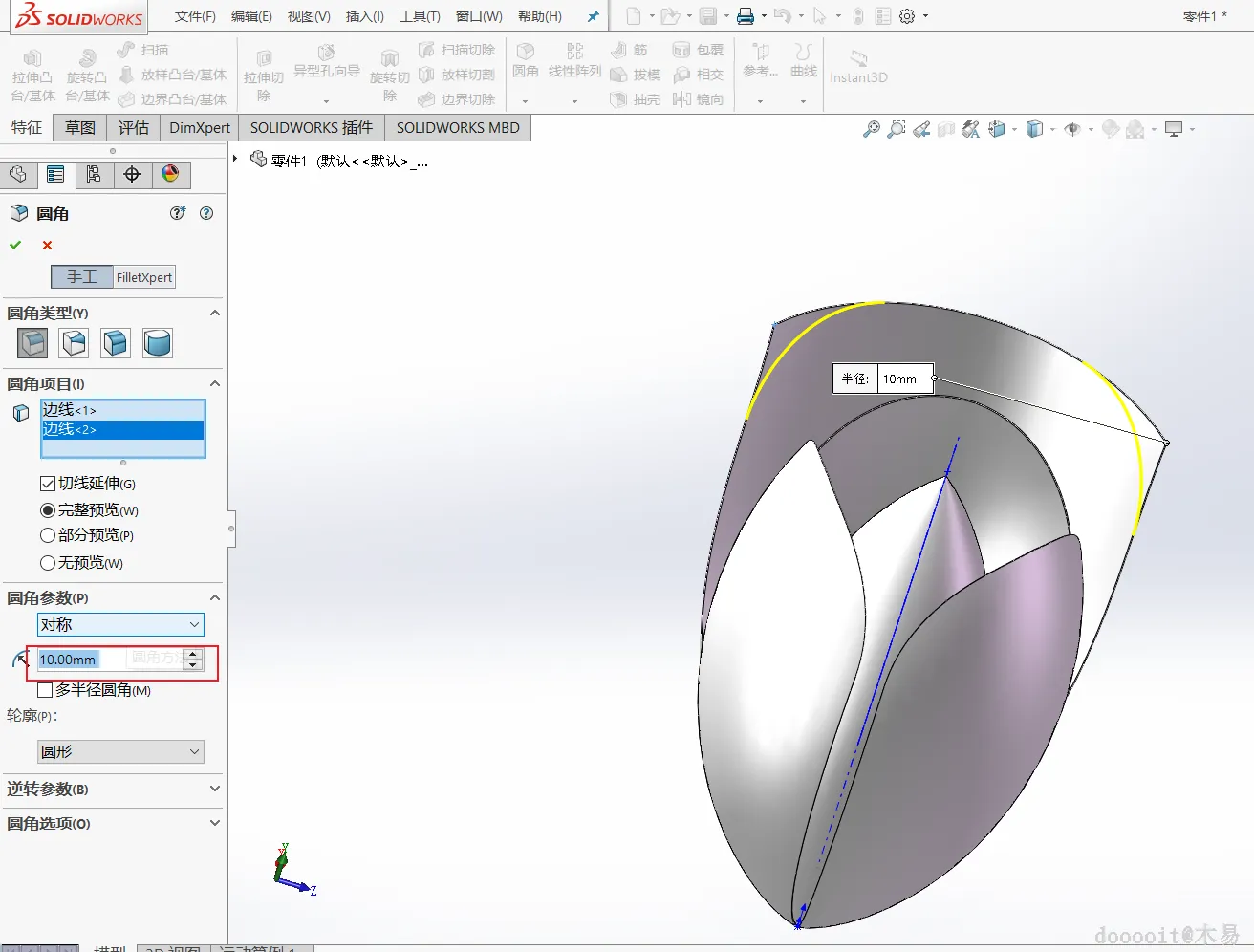

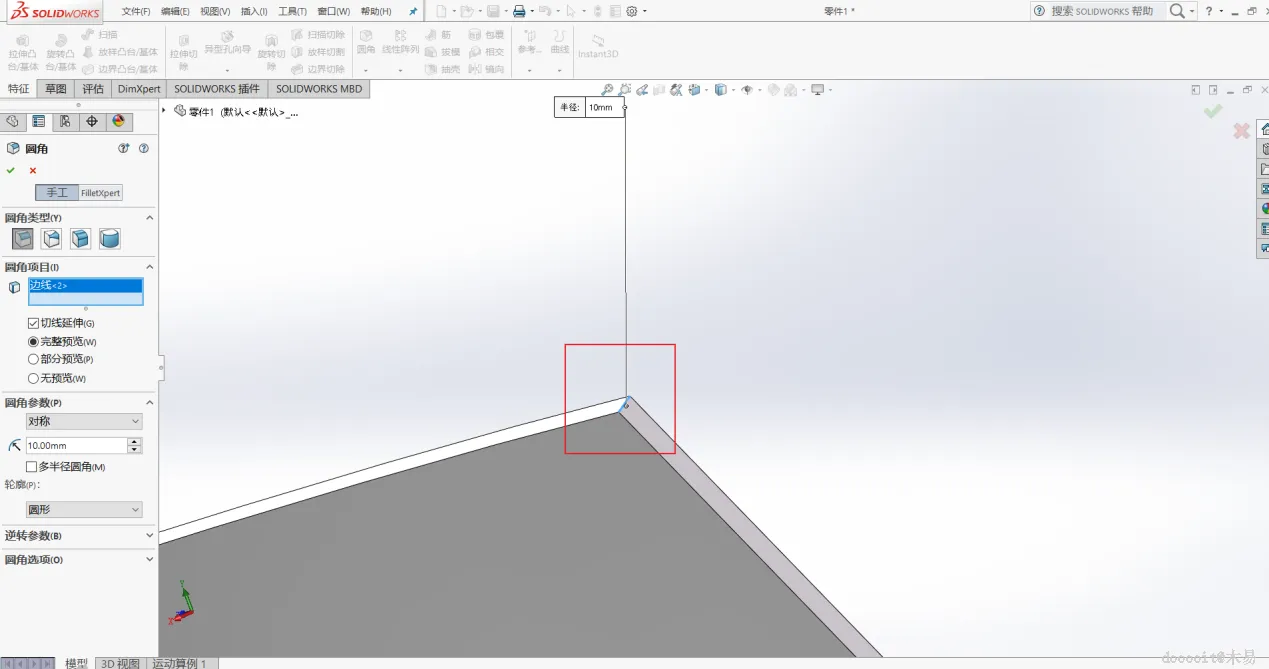

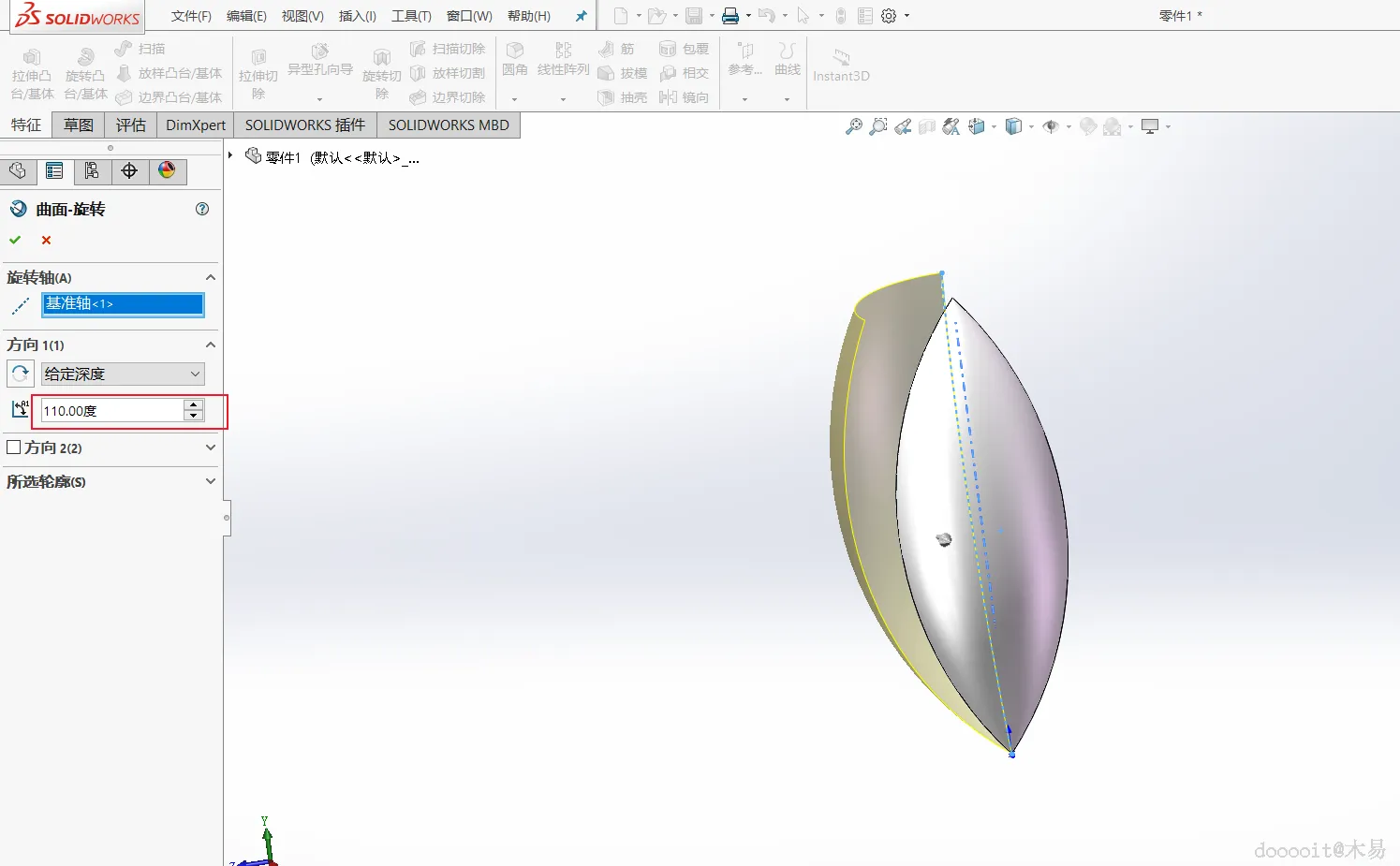

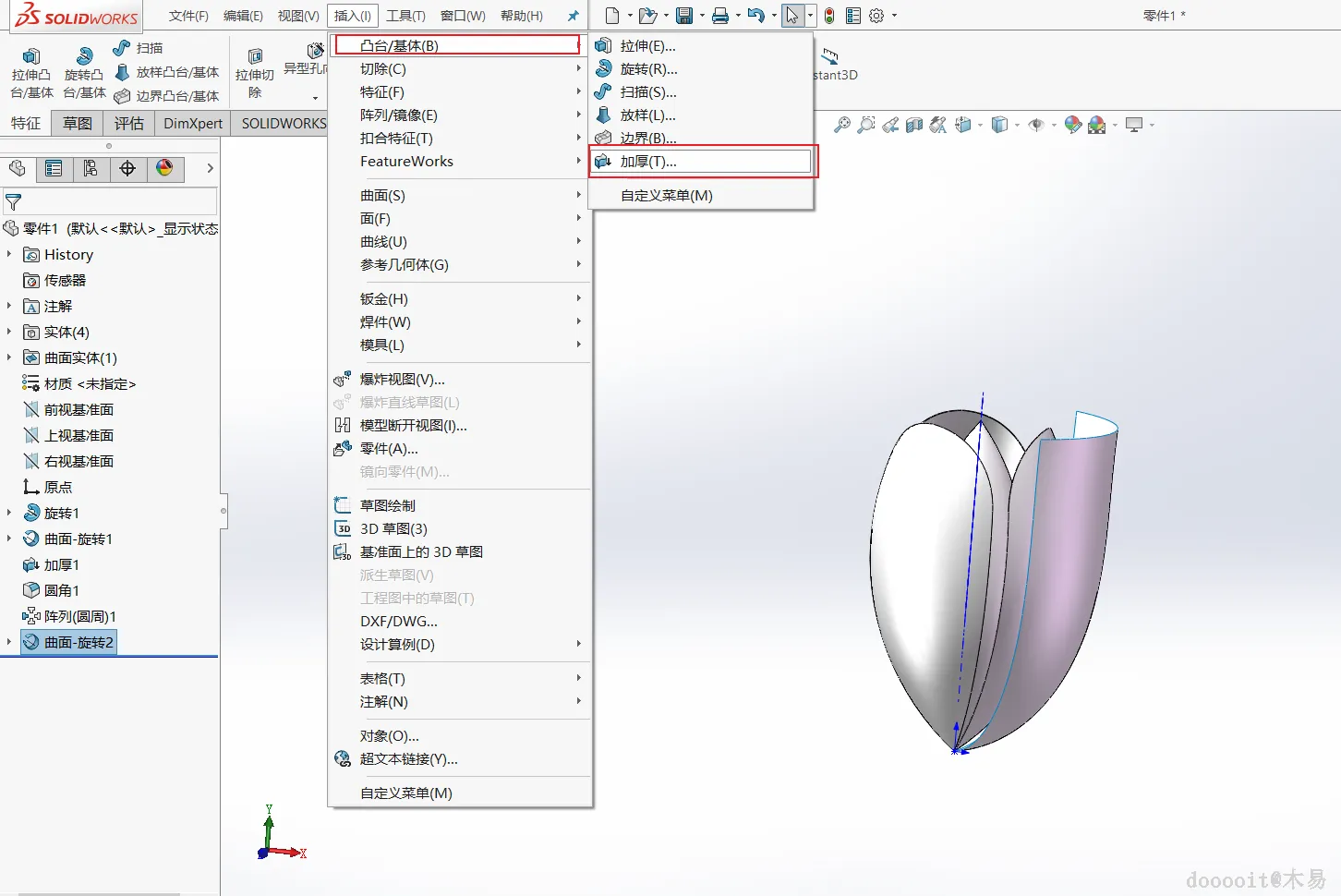

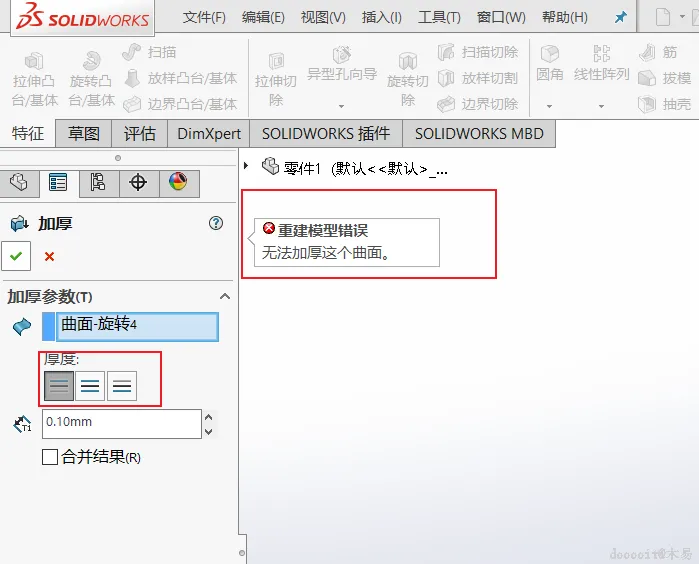

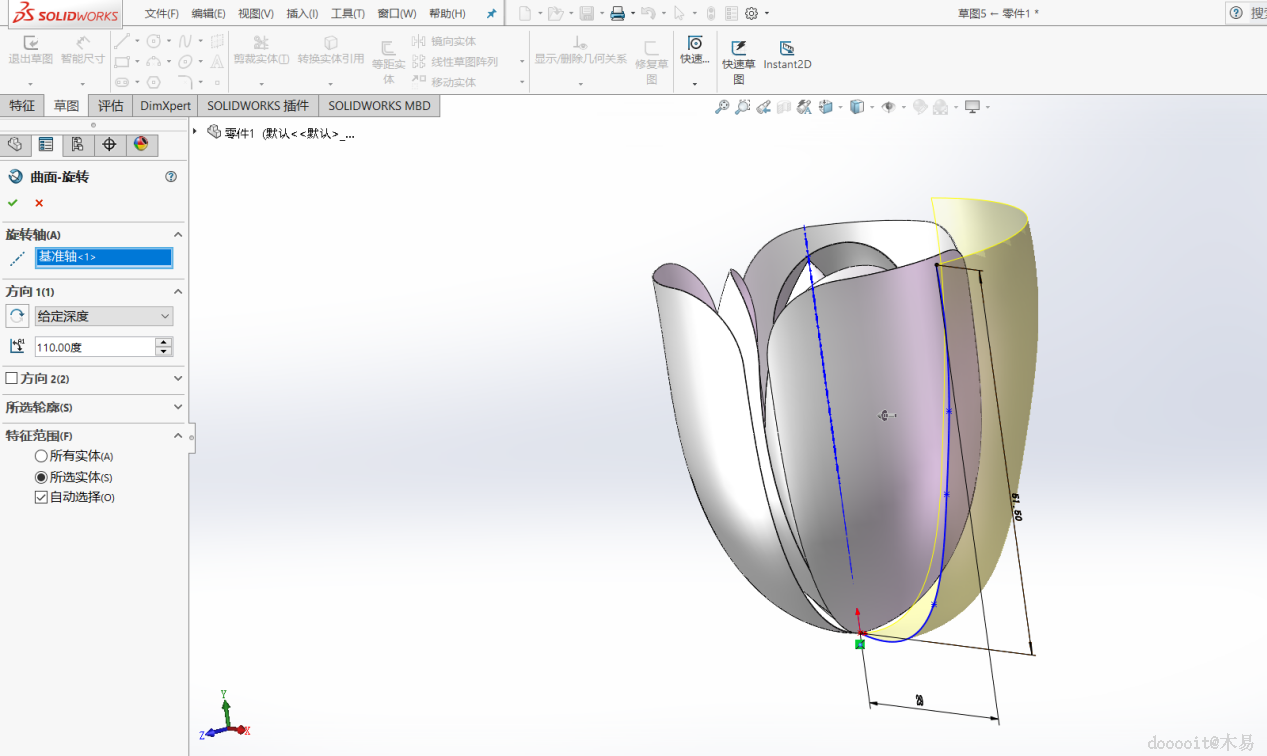

使用曲面->旋转曲面,设置方向为两侧对称形成错位。插入->凸台集体->加厚,取消合并结果,厚度设置为0.1mm。找到圆角并设置圆角参数10mm。

删除特征中的圆角,取消特征的勾选并勾选实体。

画法和之前的花瓣一样。

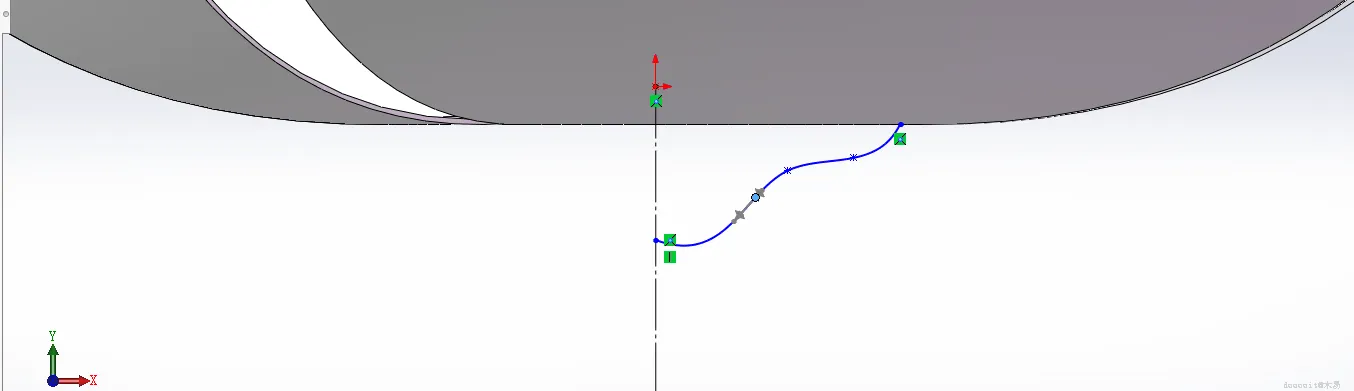

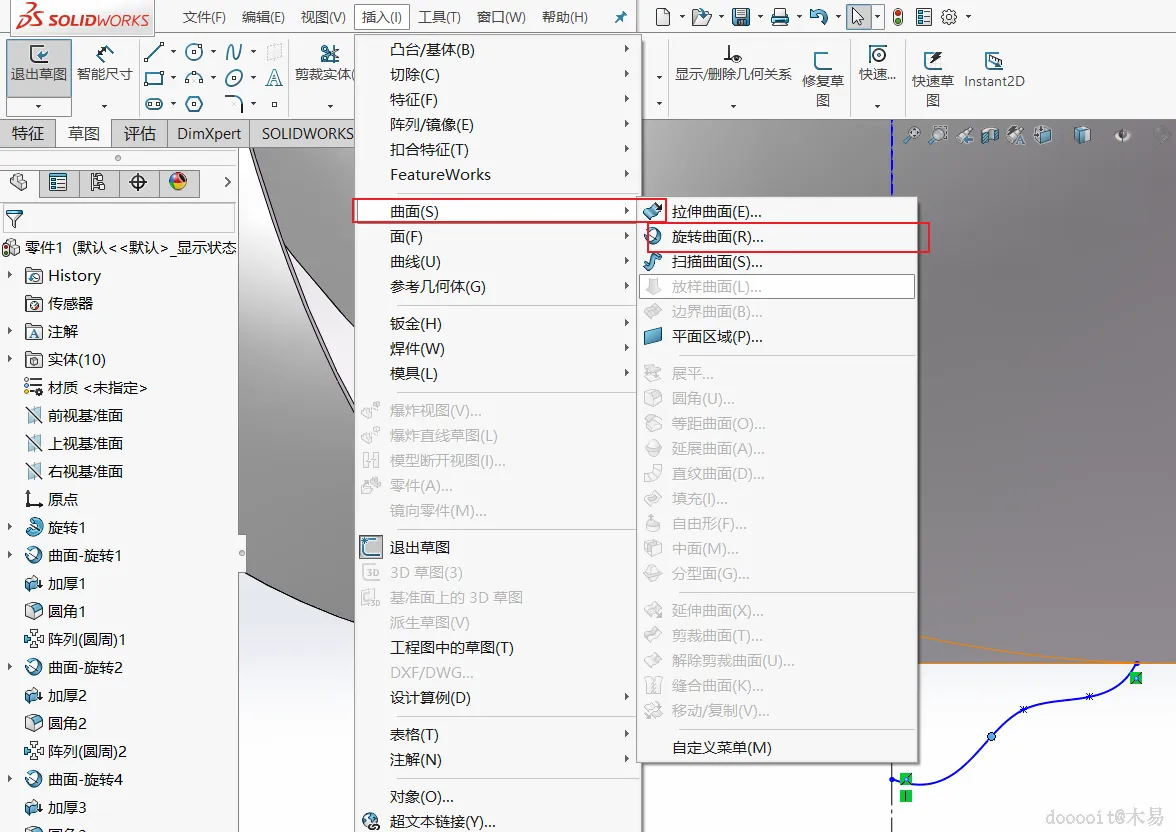

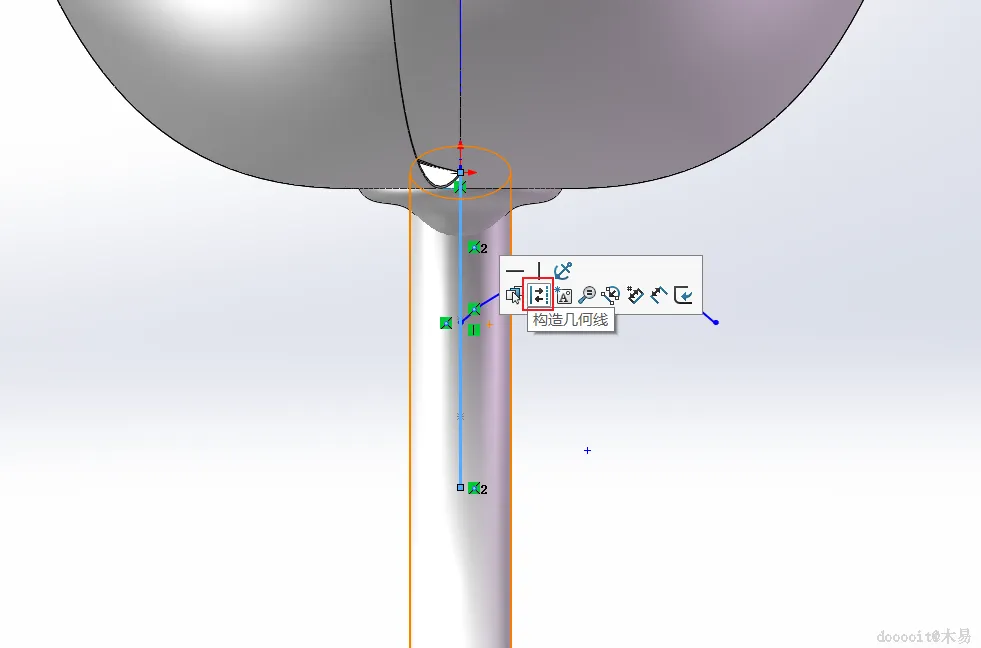

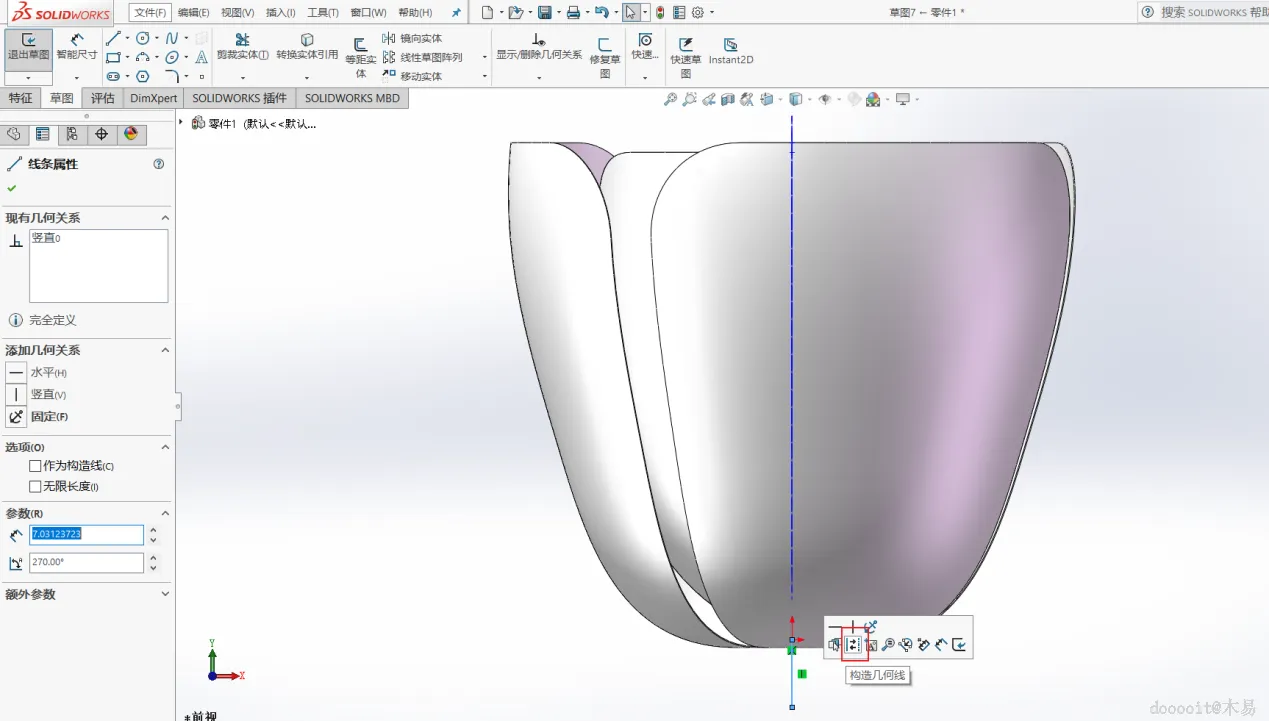

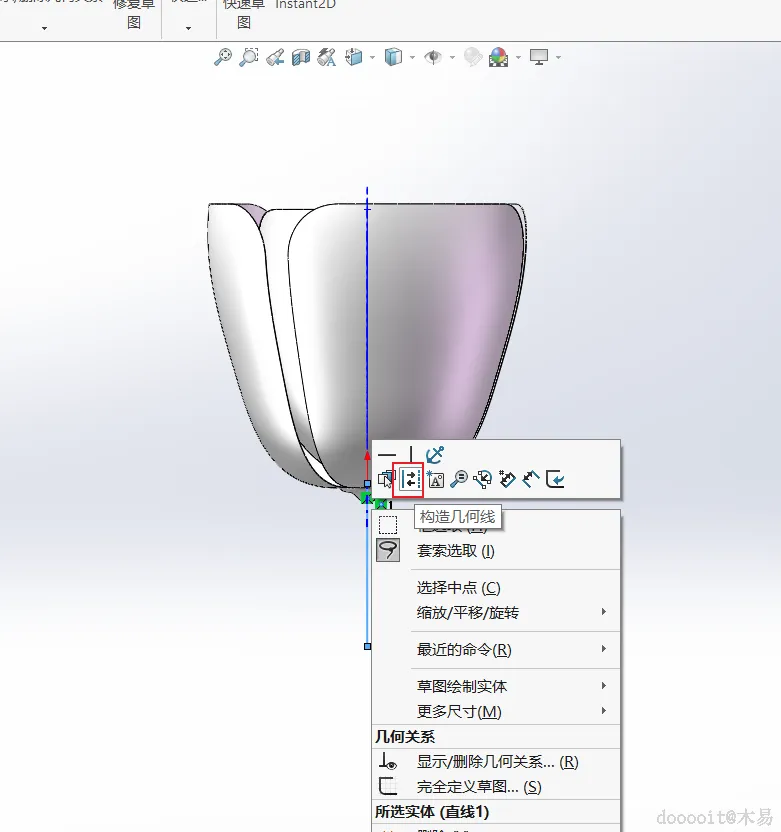

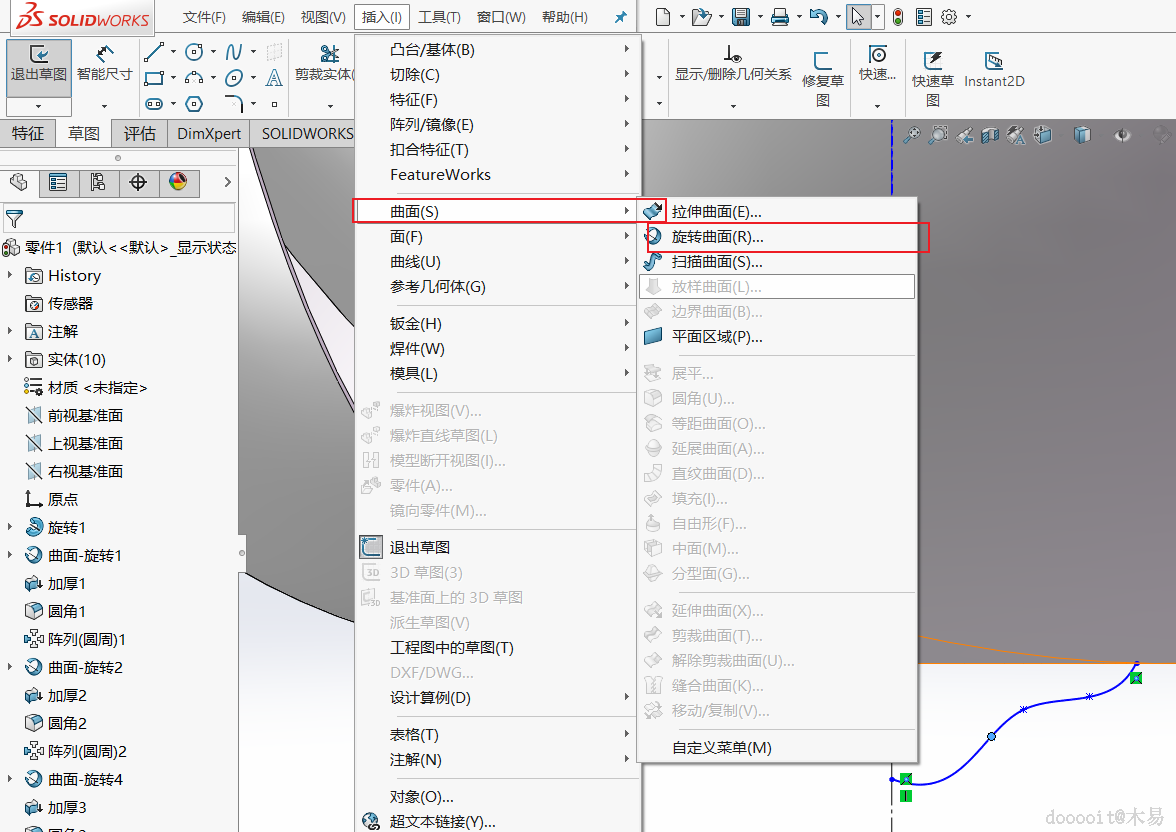

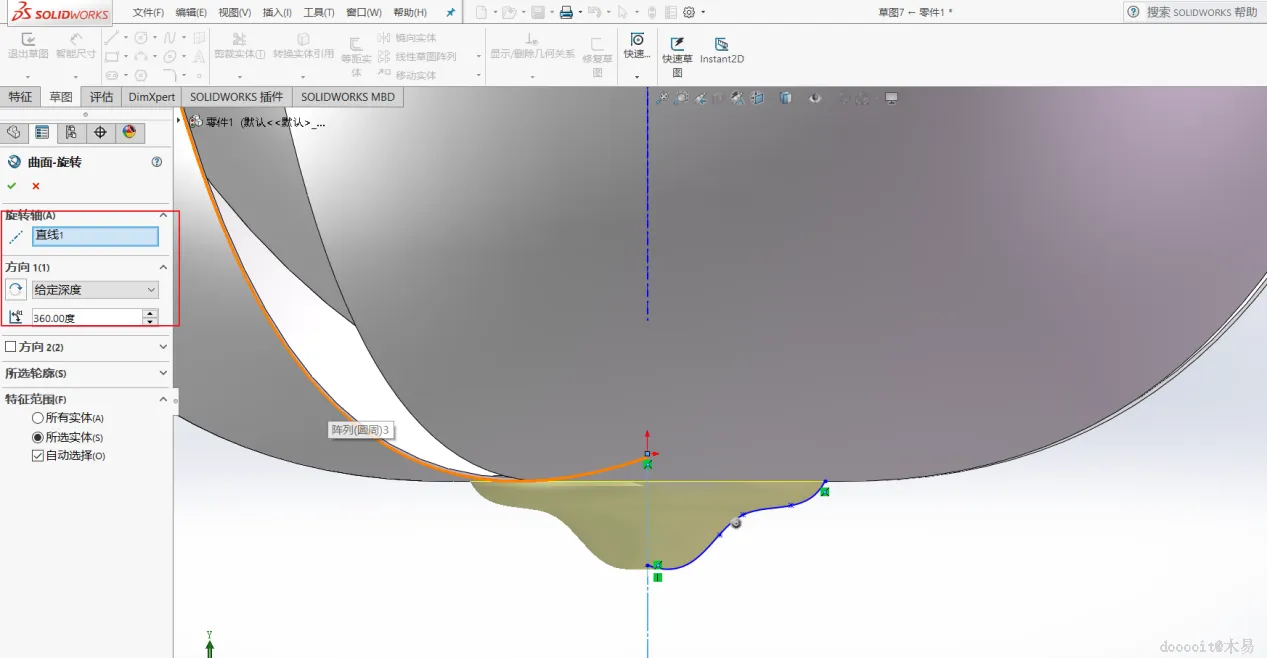

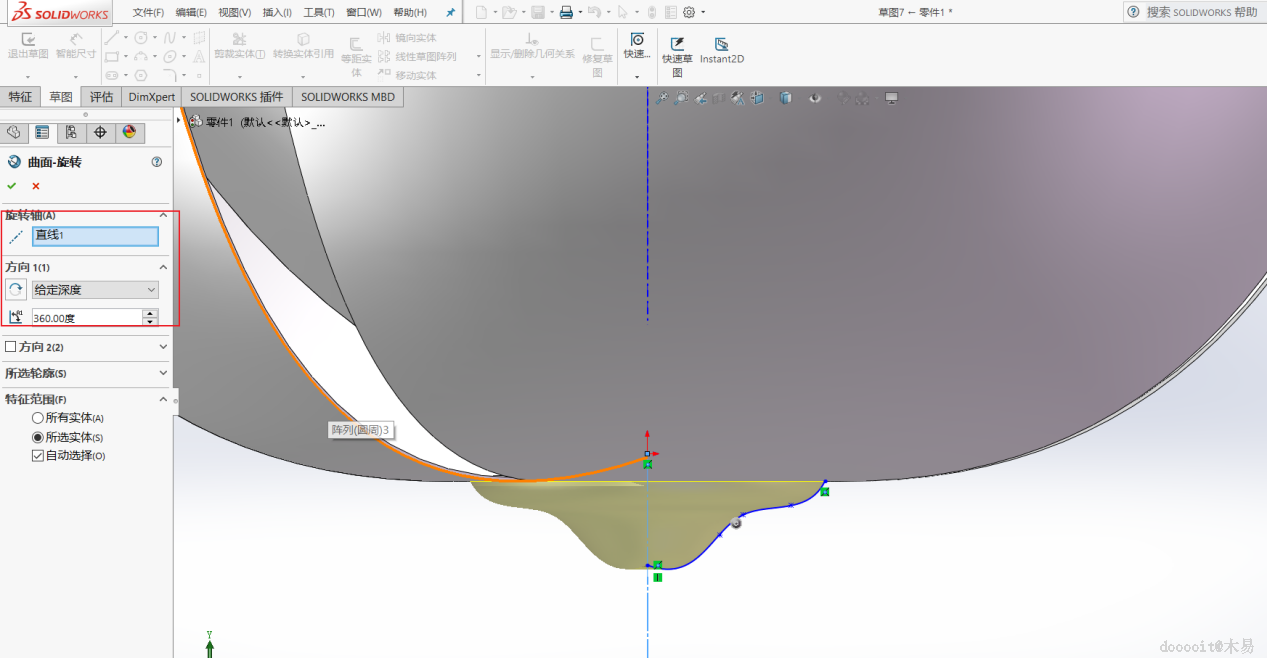

在底部加入一条直线并设置为构造线。在使用样条曲线画出底座轮廓,插入->曲面->旋转曲面。

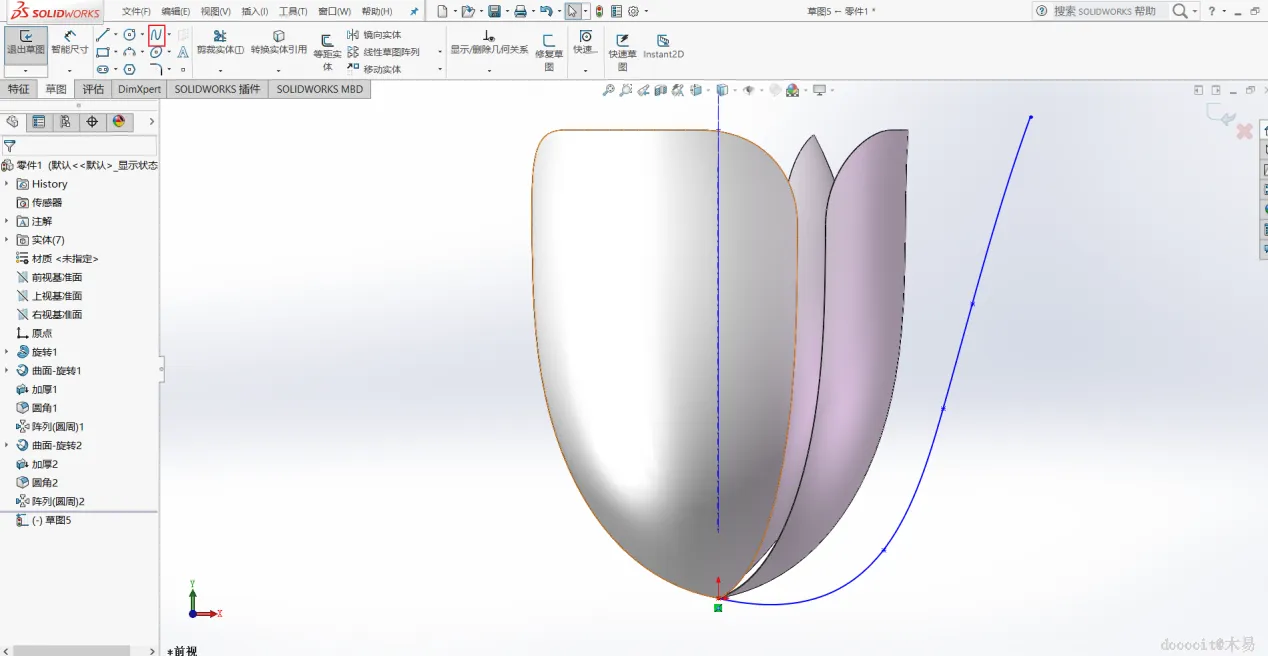

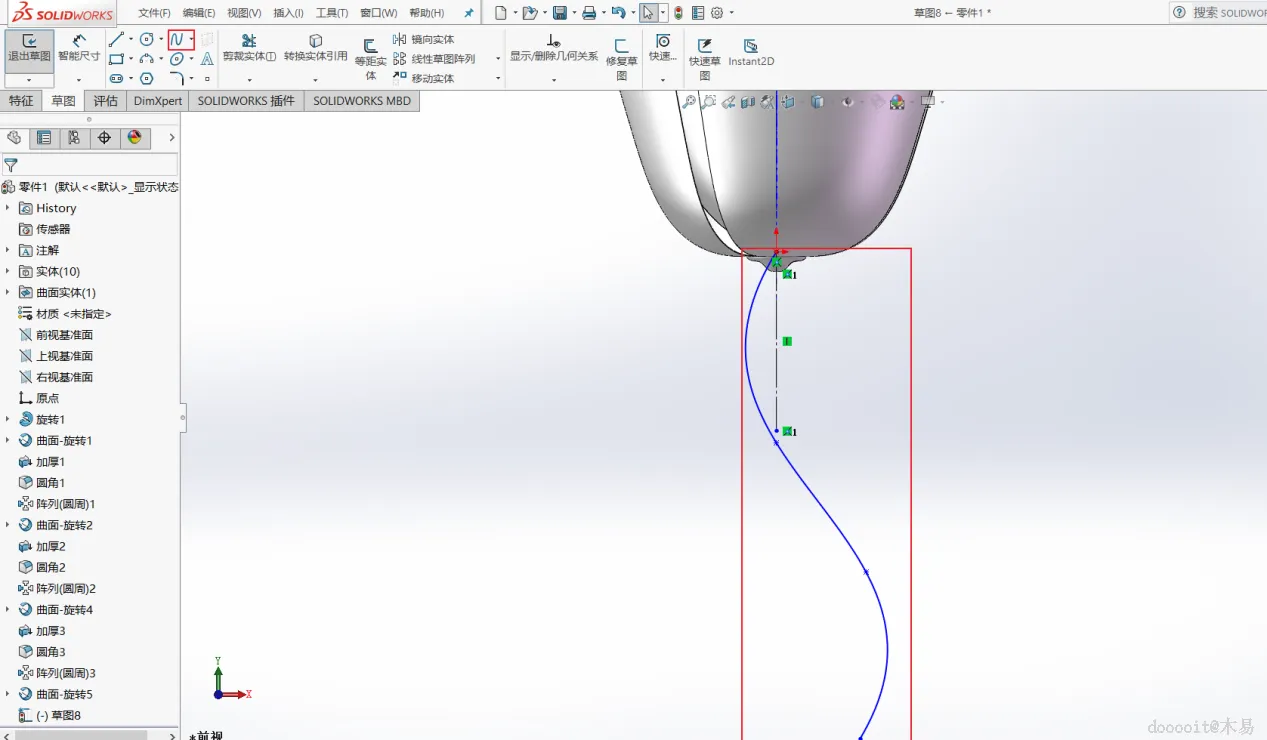

以圆心画一条直线并设置为构造线,在使用样条曲线画出枝条。

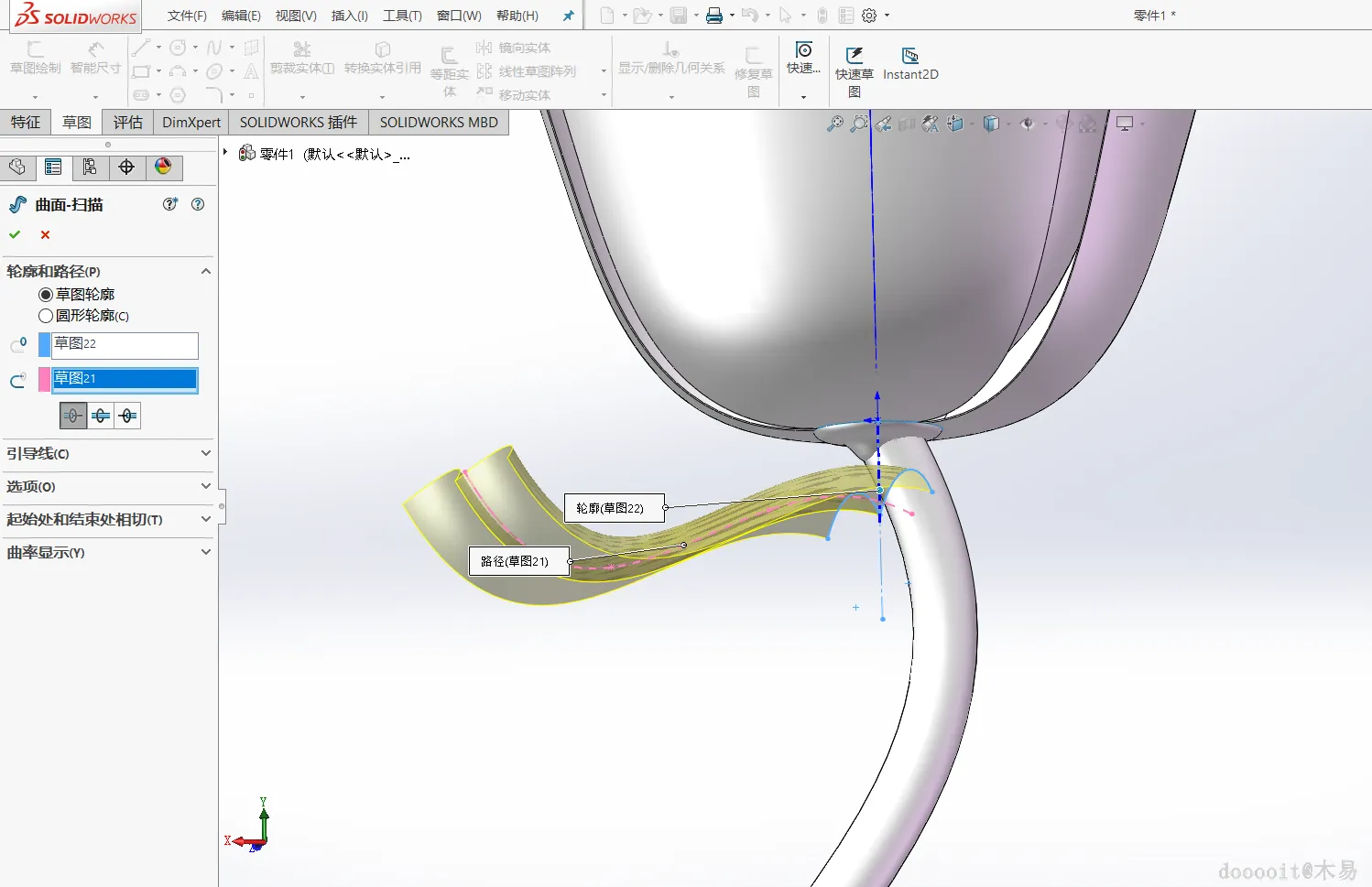

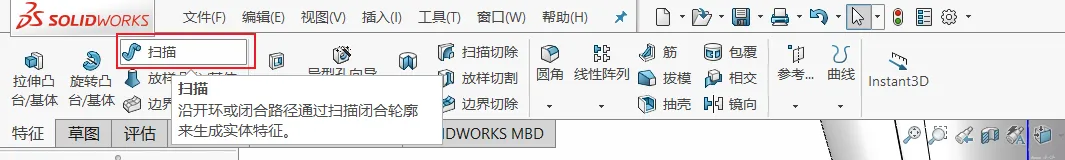

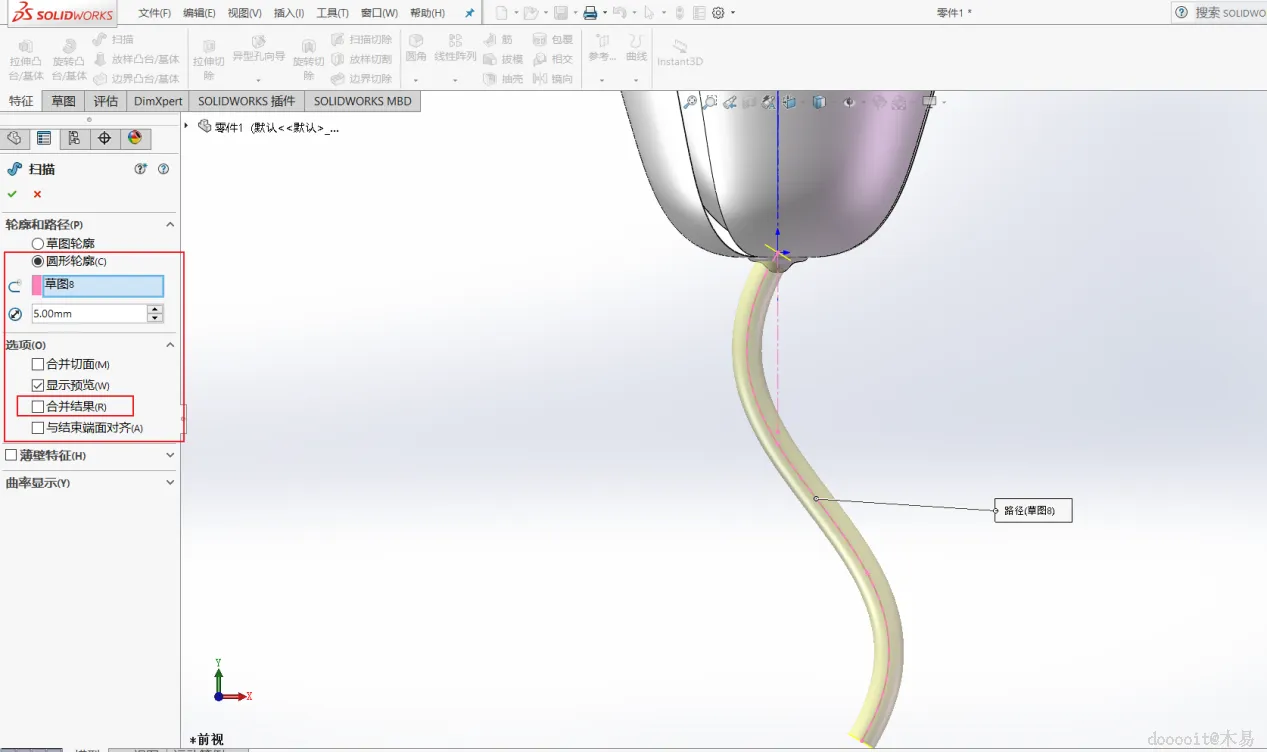

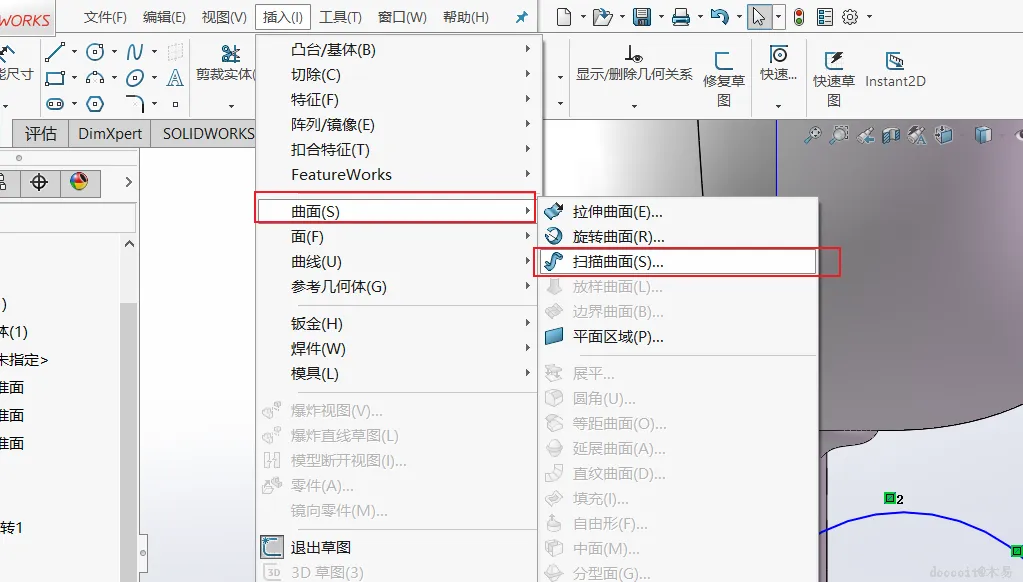

轮廓和路径:圆形轮廓,大小:5mm,选项部分取消合并结果。

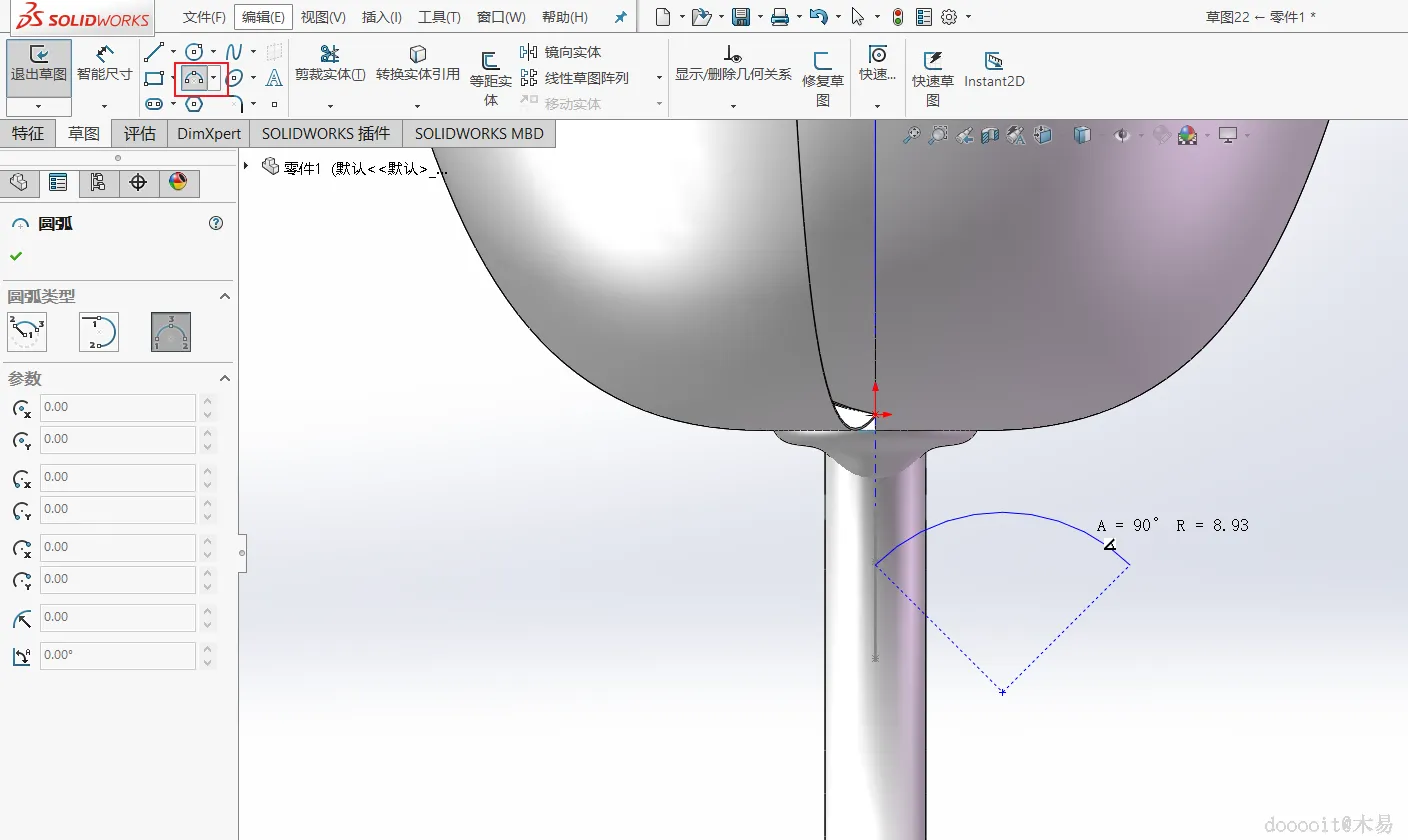

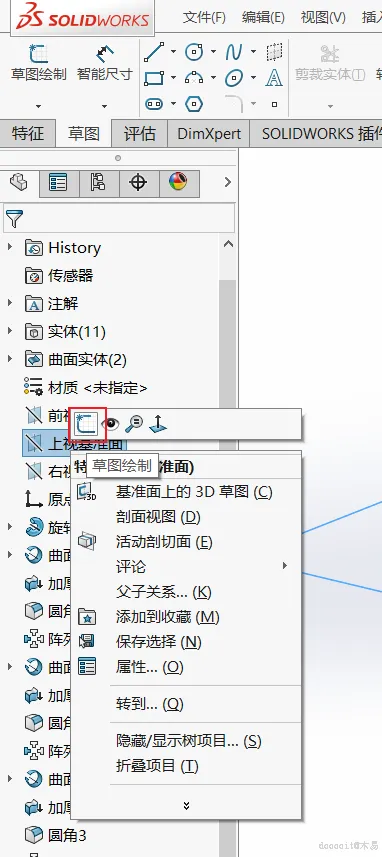

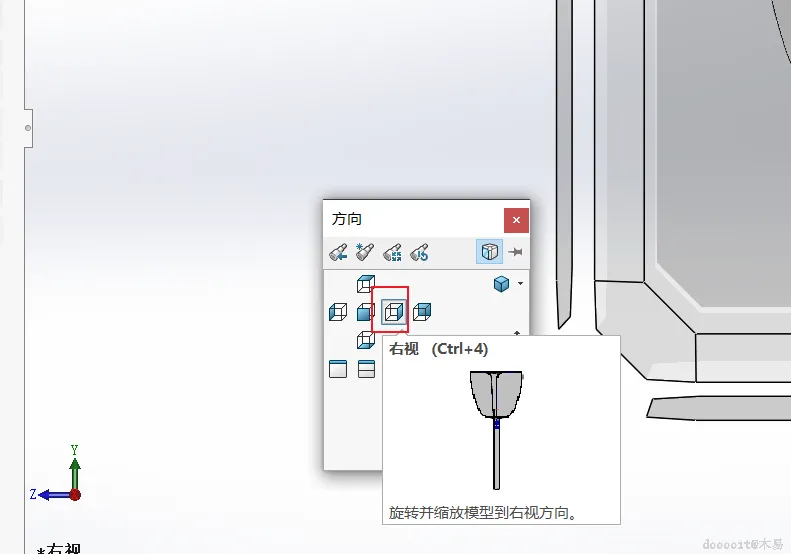

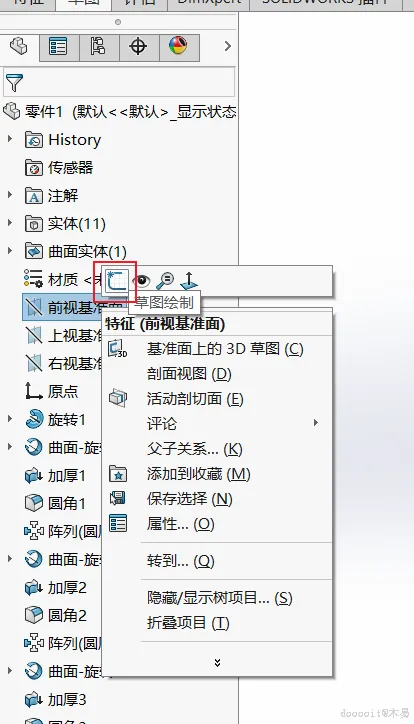

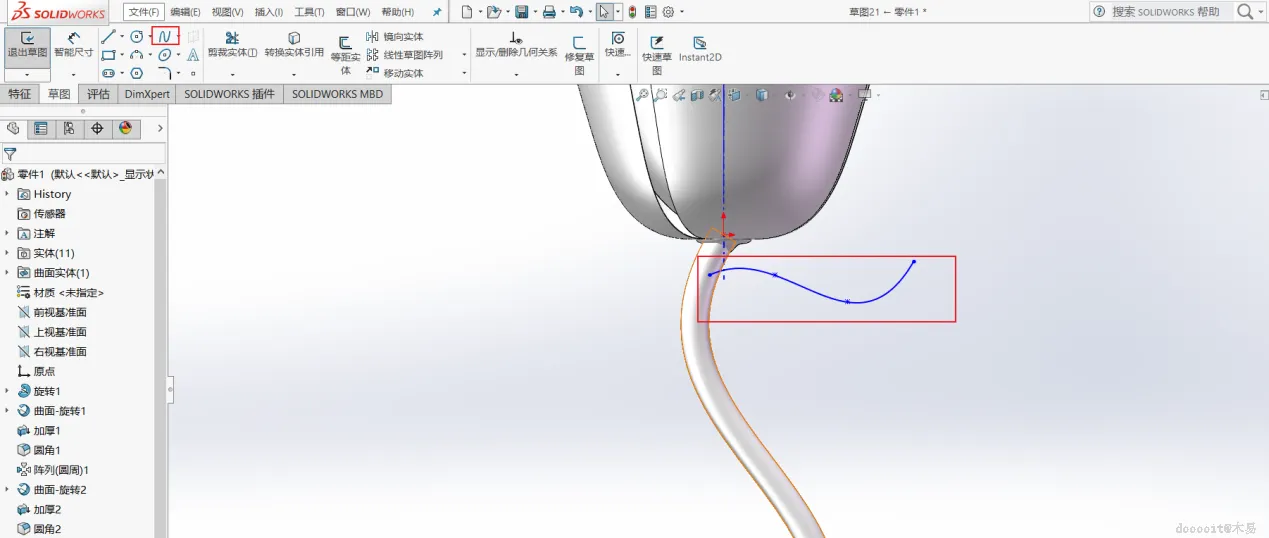

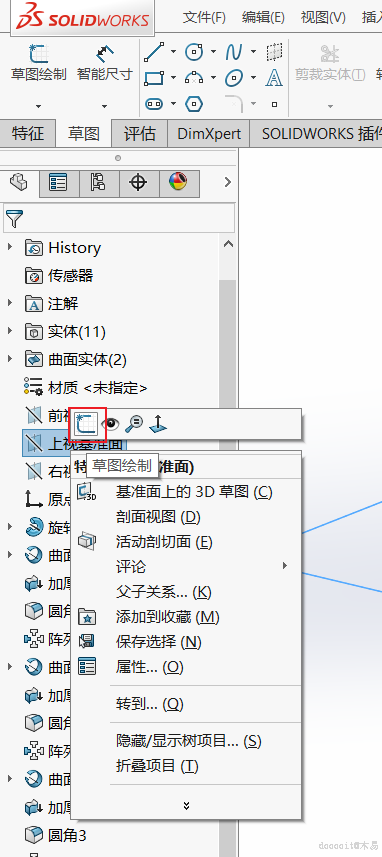

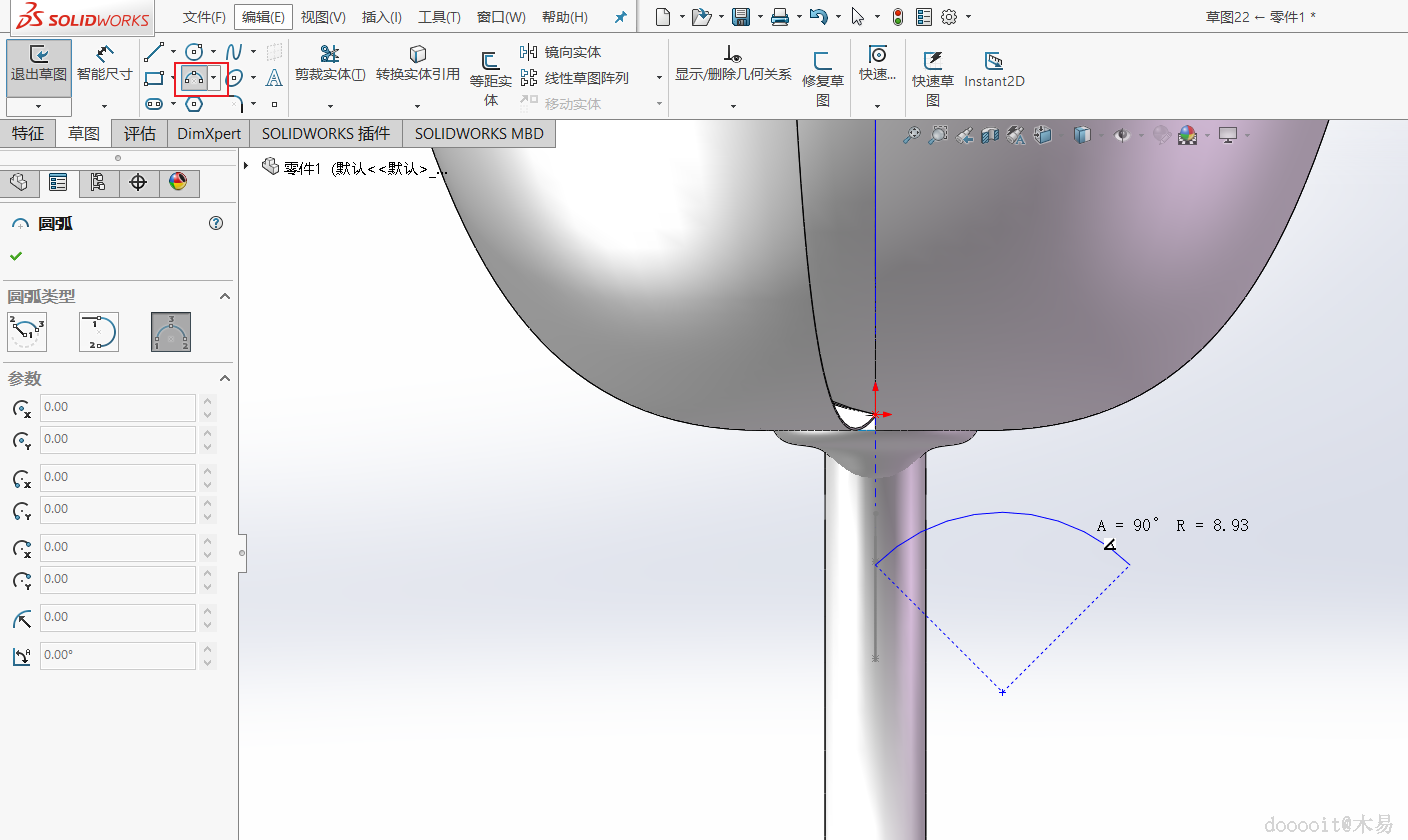

编辑前视基准面,找到样条曲线画出轮廓。在编辑右视基准面,按下空格并找到有右视方向,在使用三点圆弧,夹角角度为90度。在底部在画一条直线作为镜像的中心线。

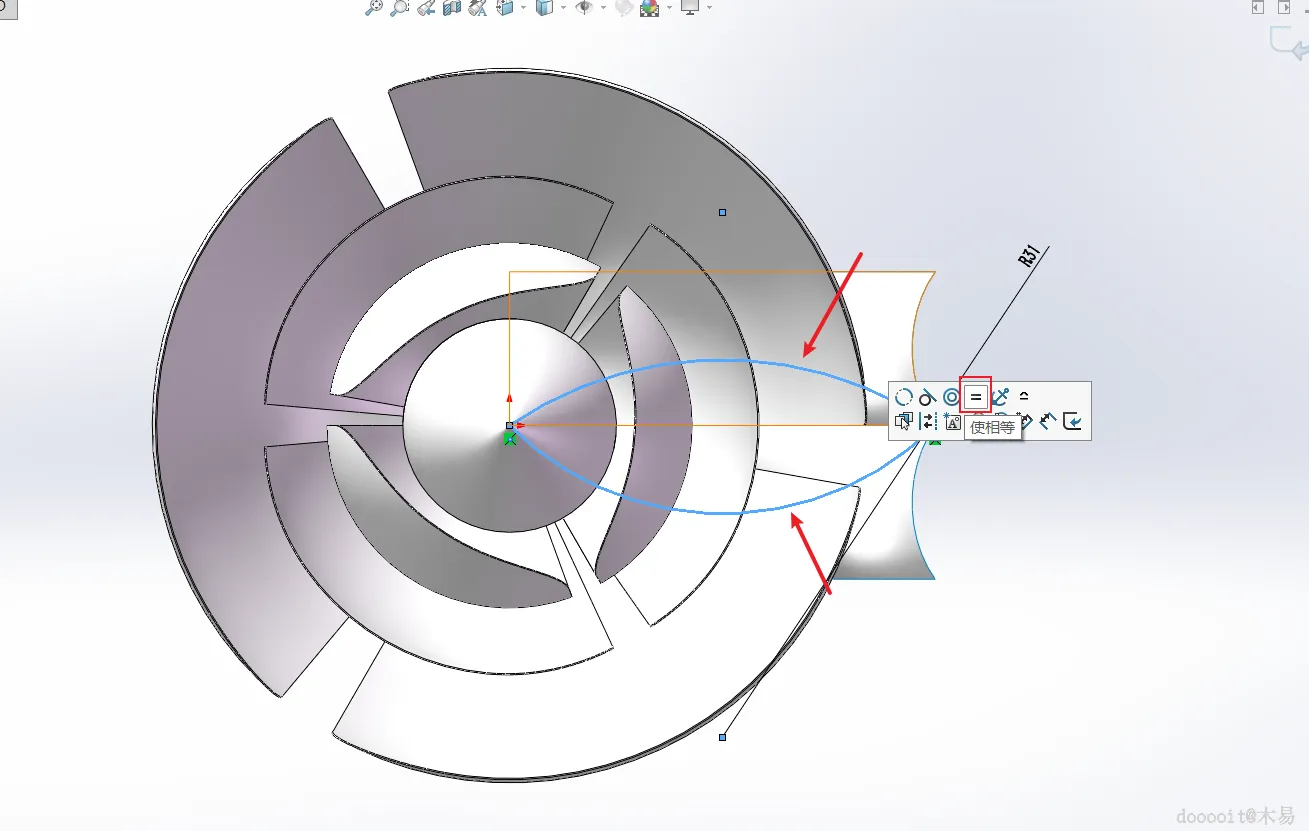

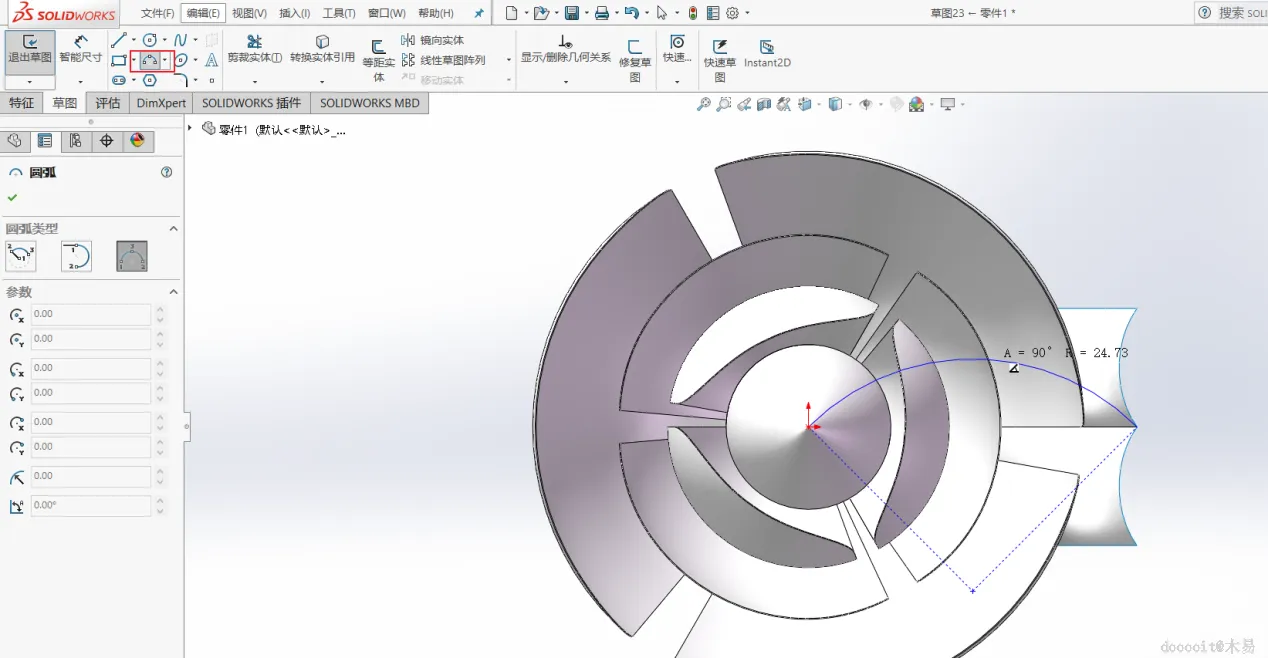

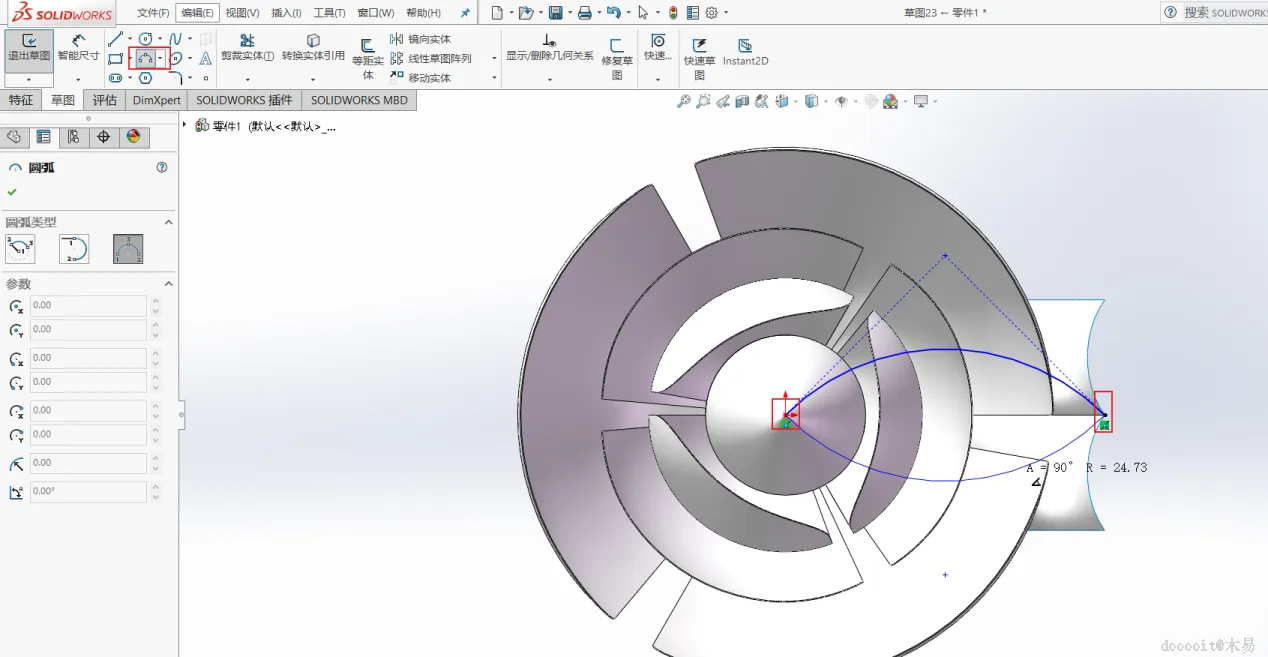

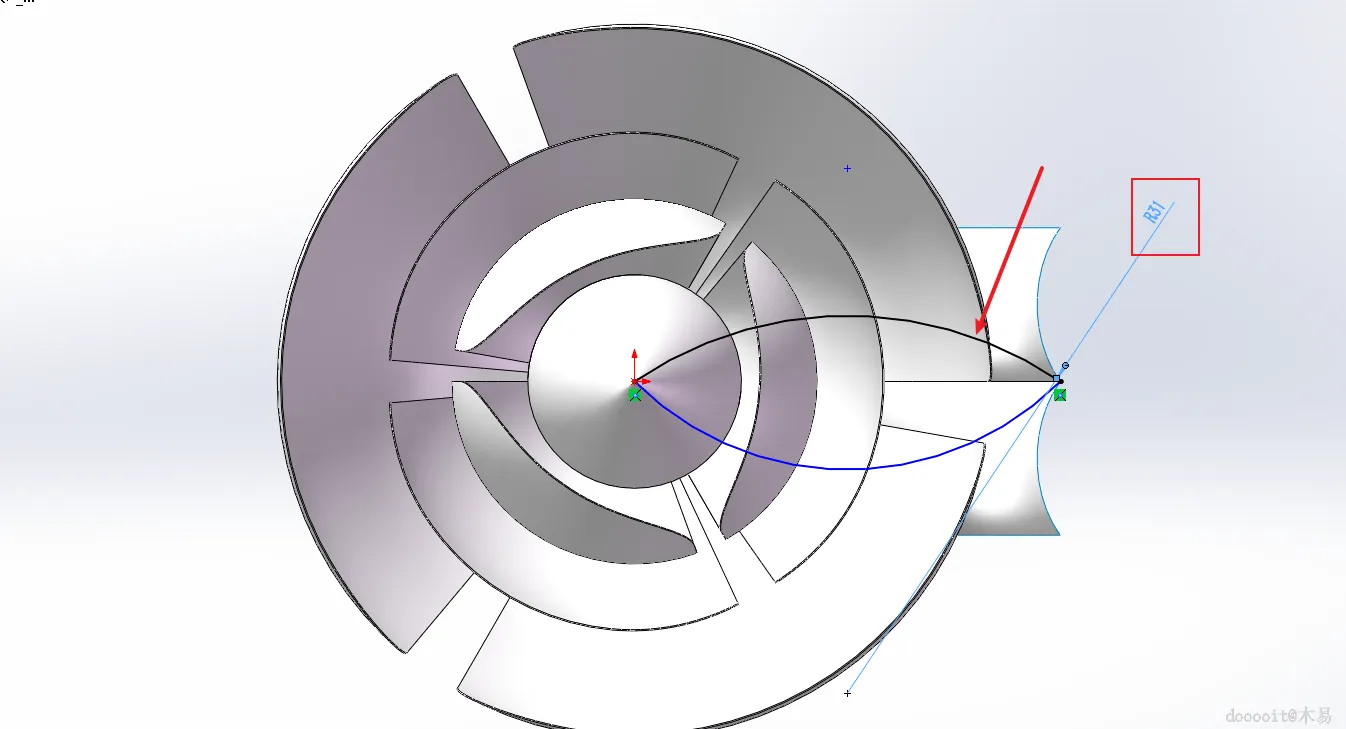

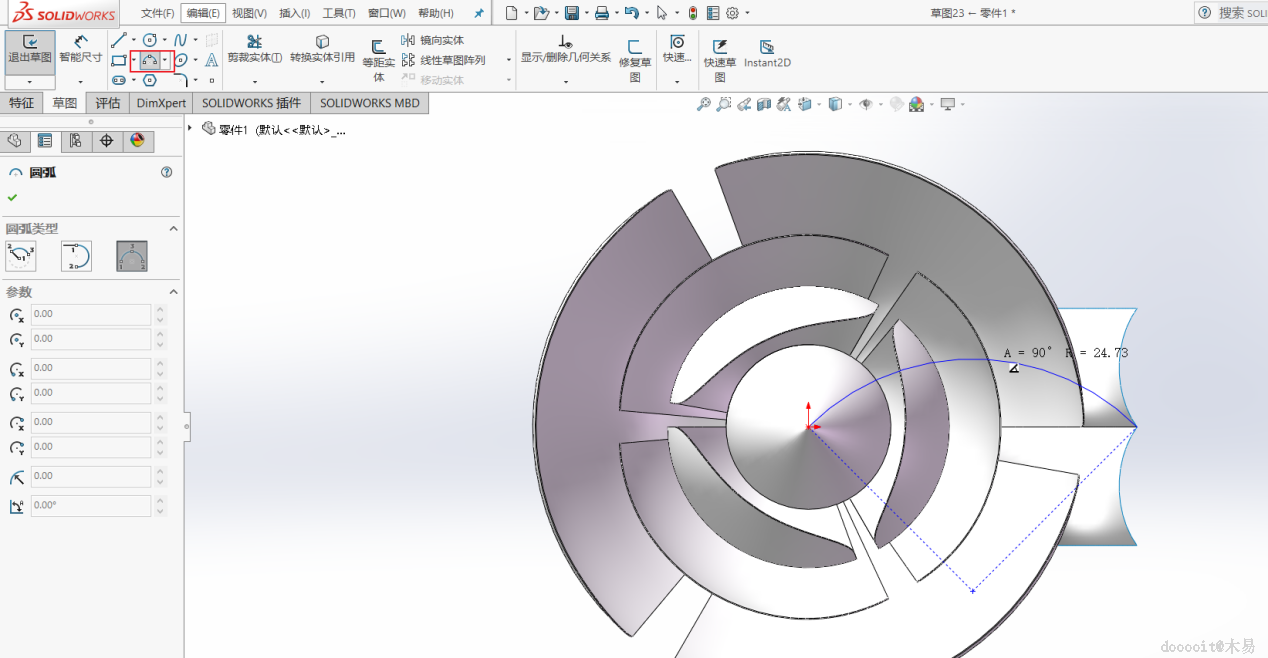

使用三点圆弧连接圆心和右侧曲面的中心点,夹角为90度。设置圆弧弧度为31,两条线设为相等关系。

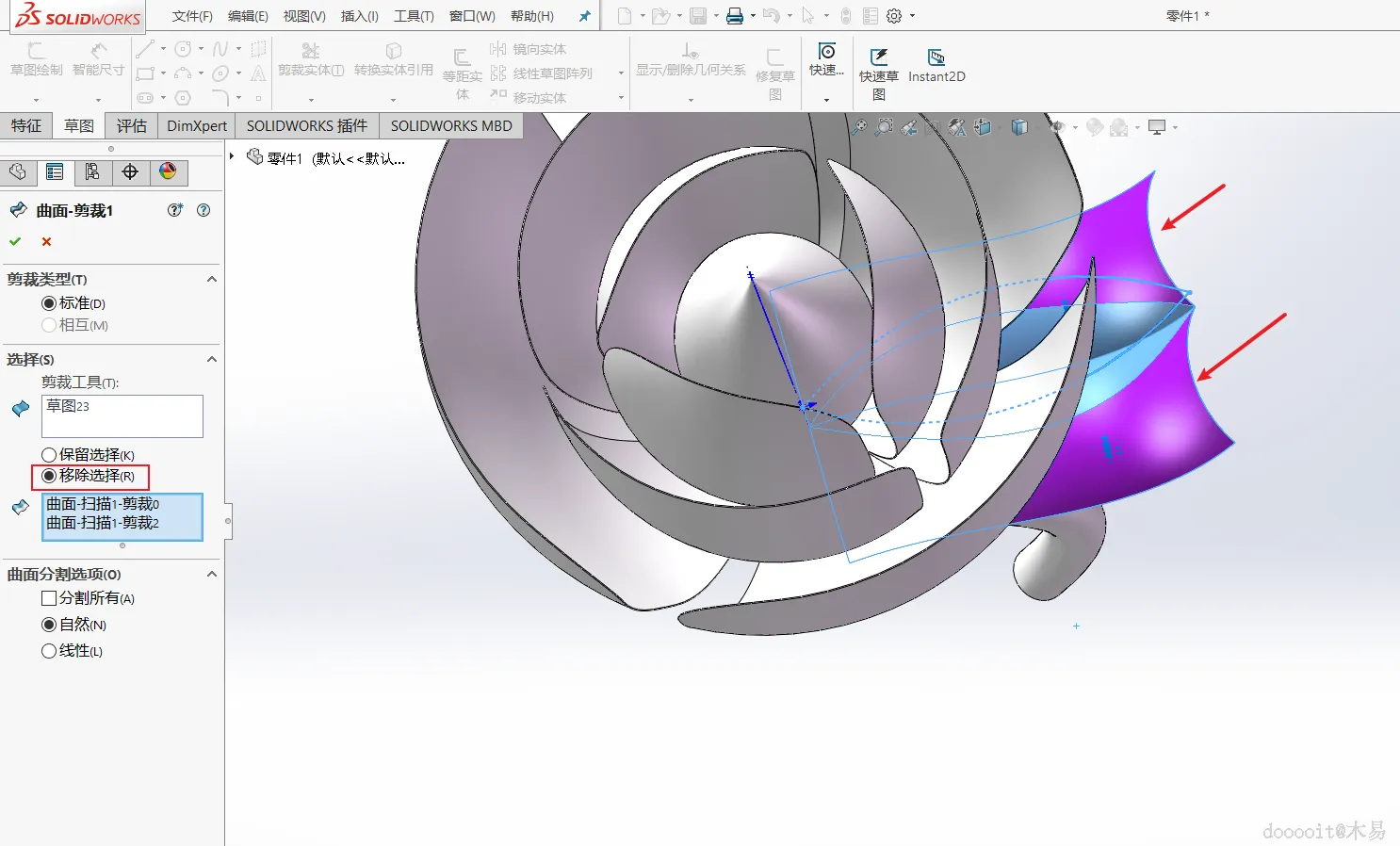

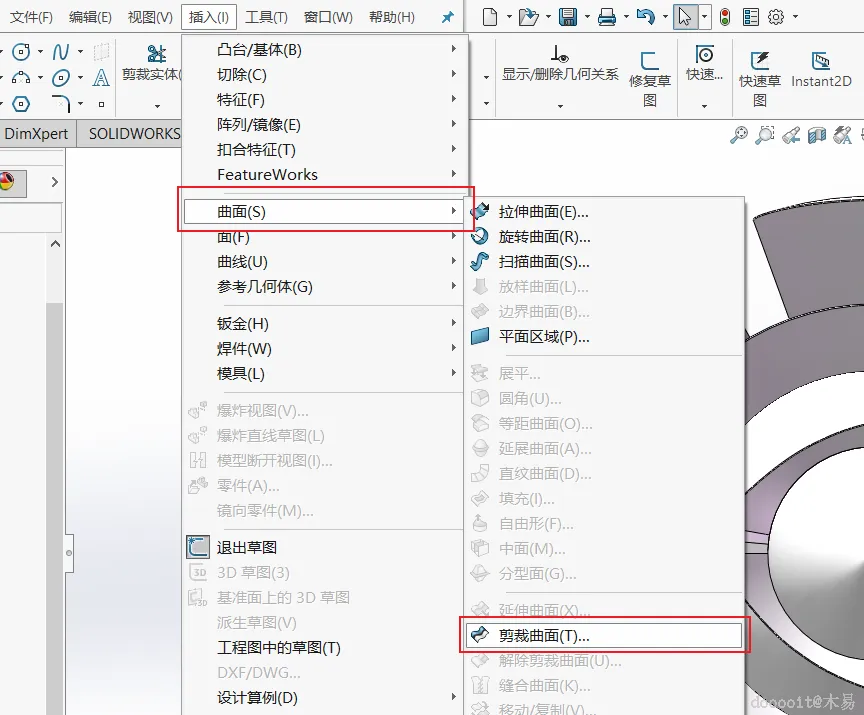

插入->曲面->裁剪曲面,选中要裁剪部分并移除选择。

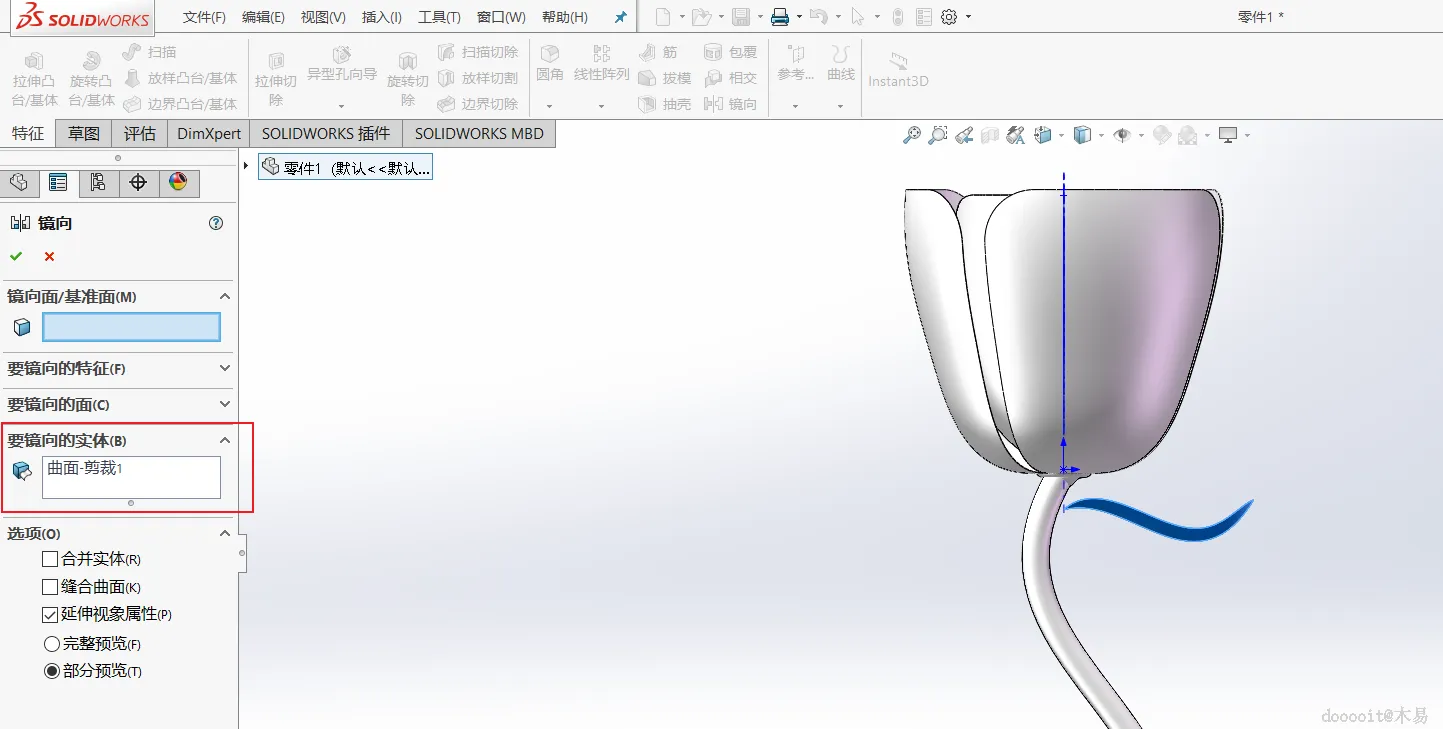

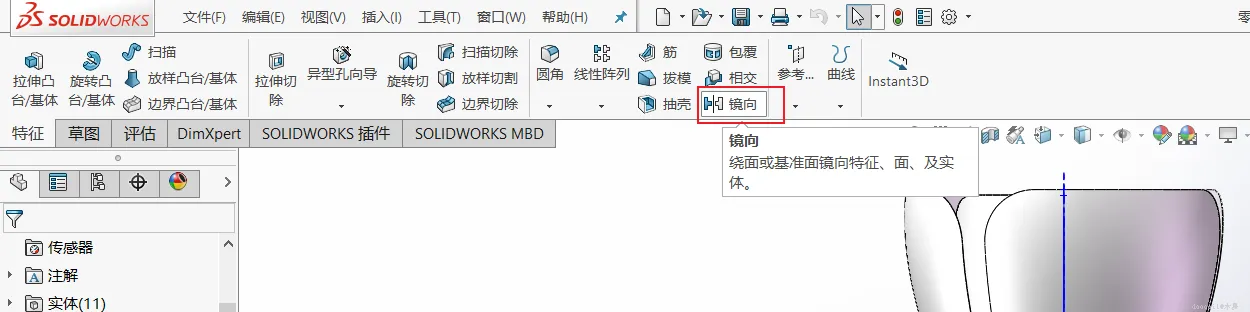

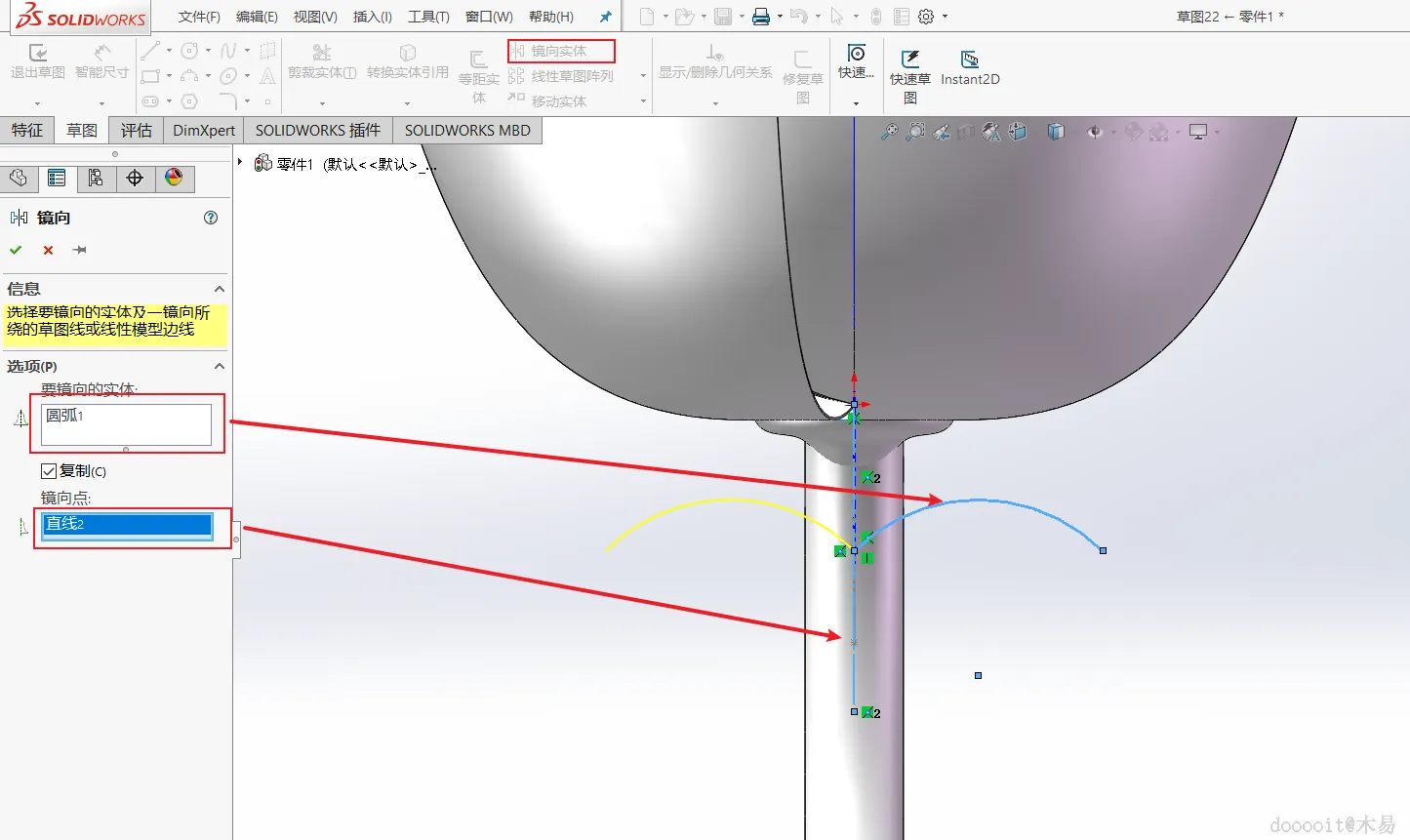

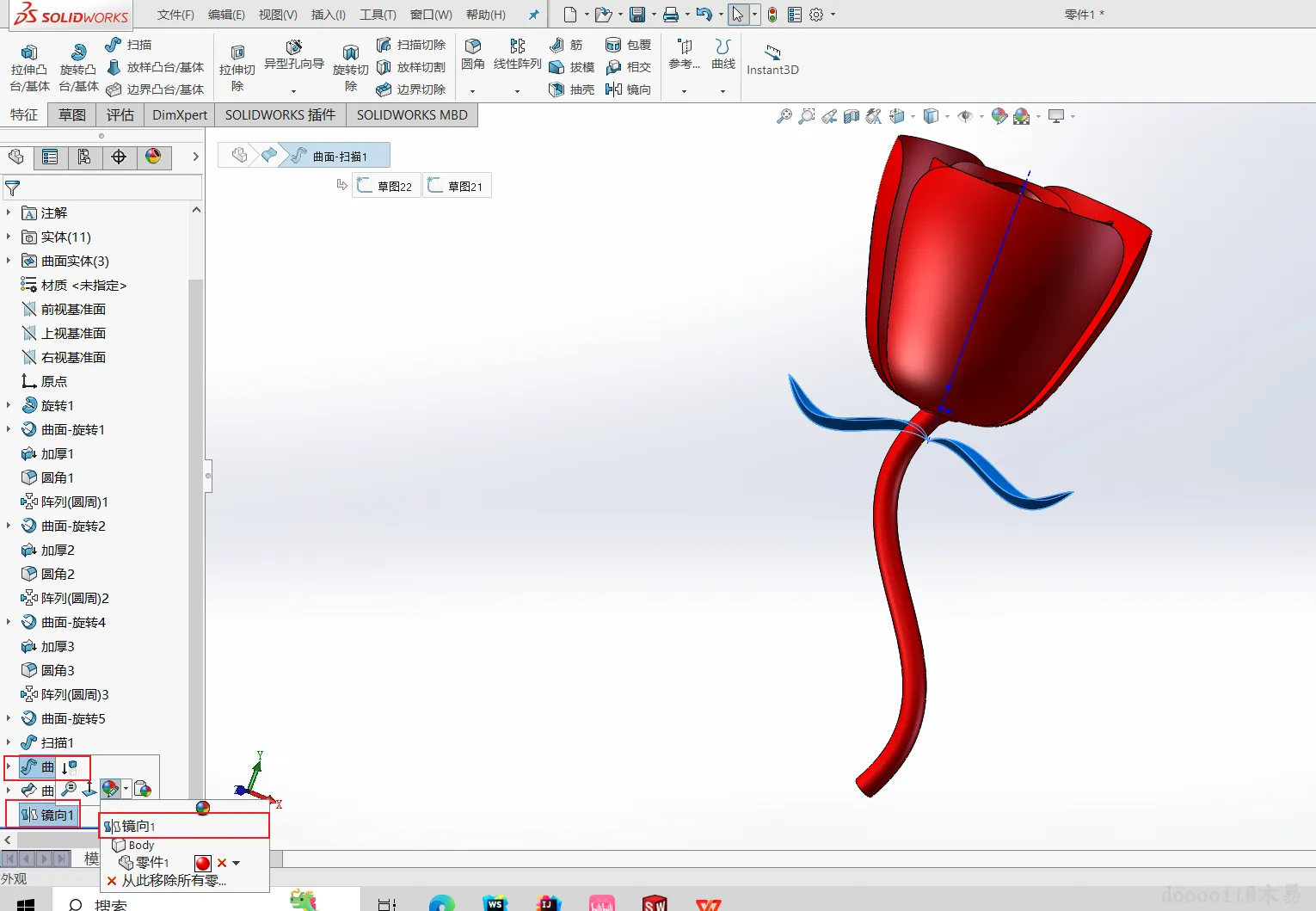

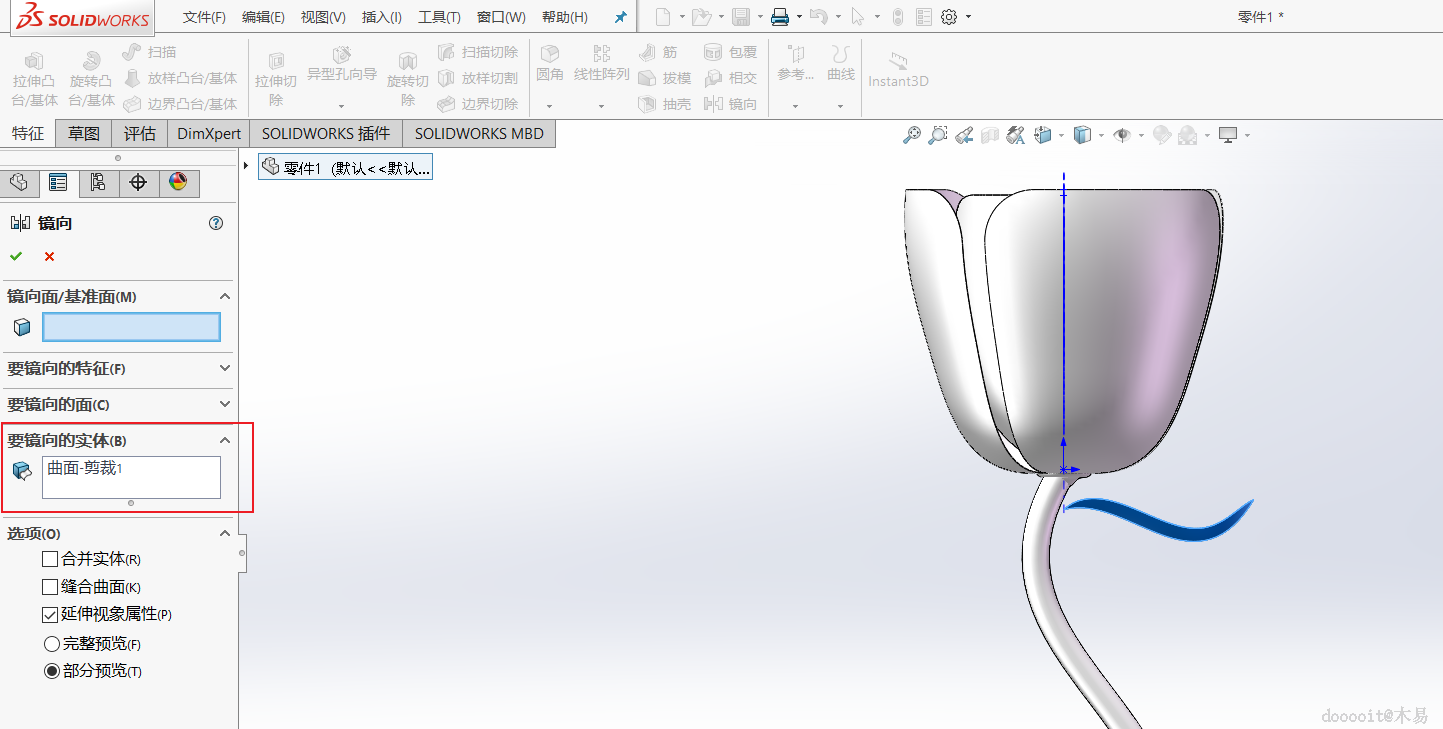

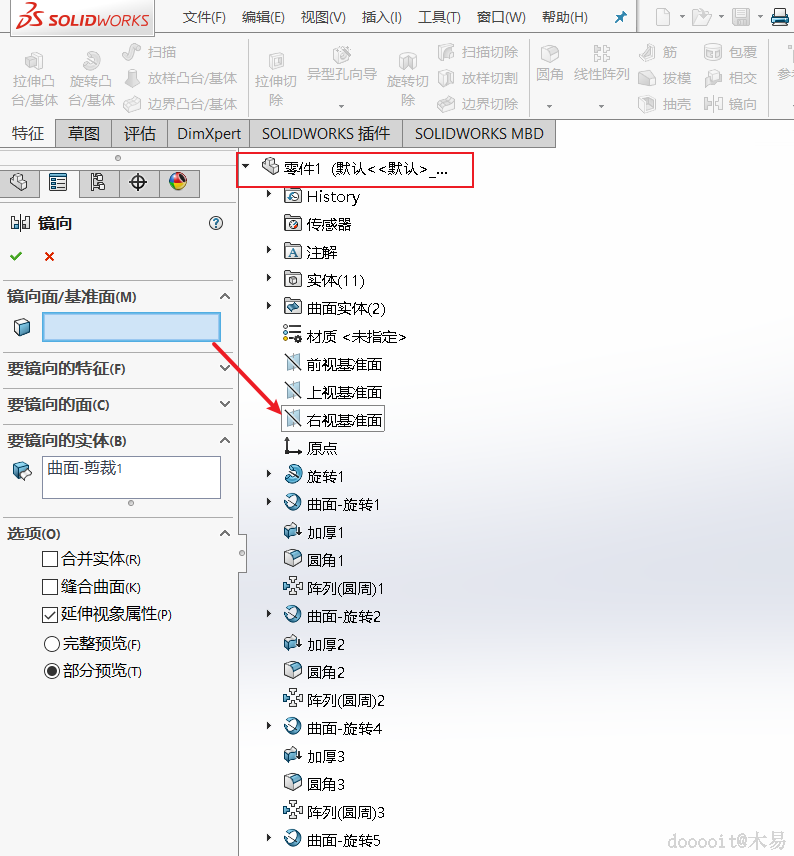

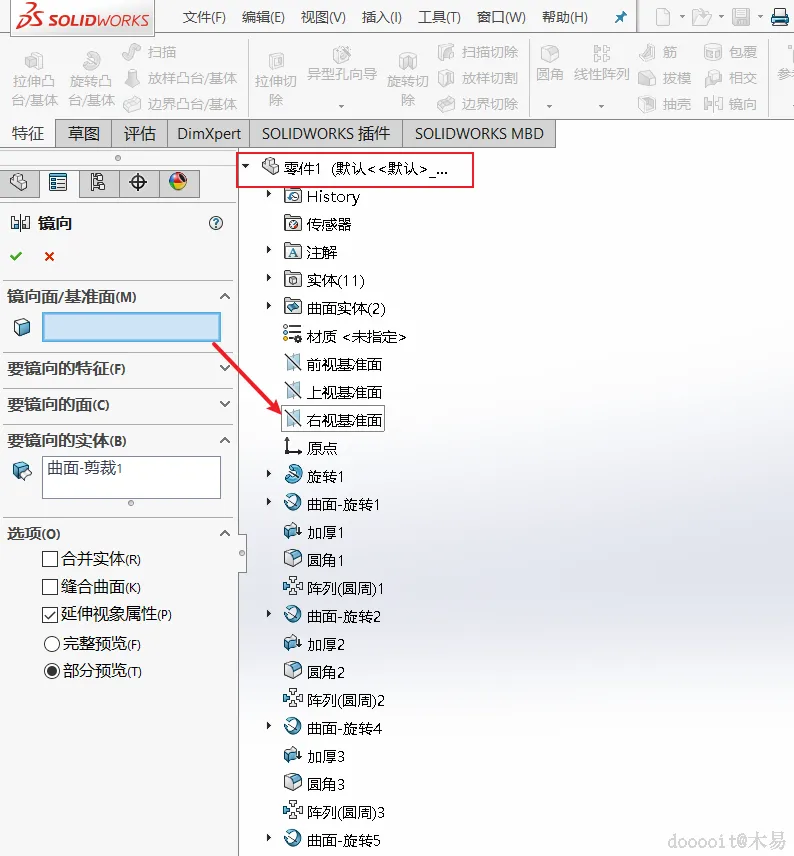

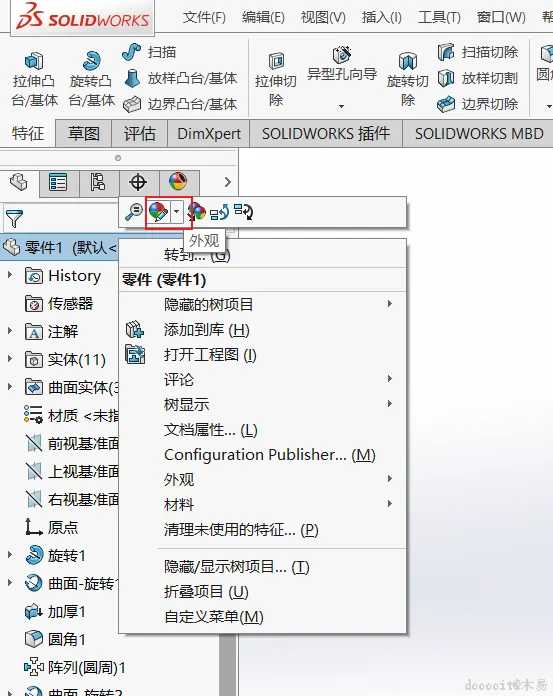

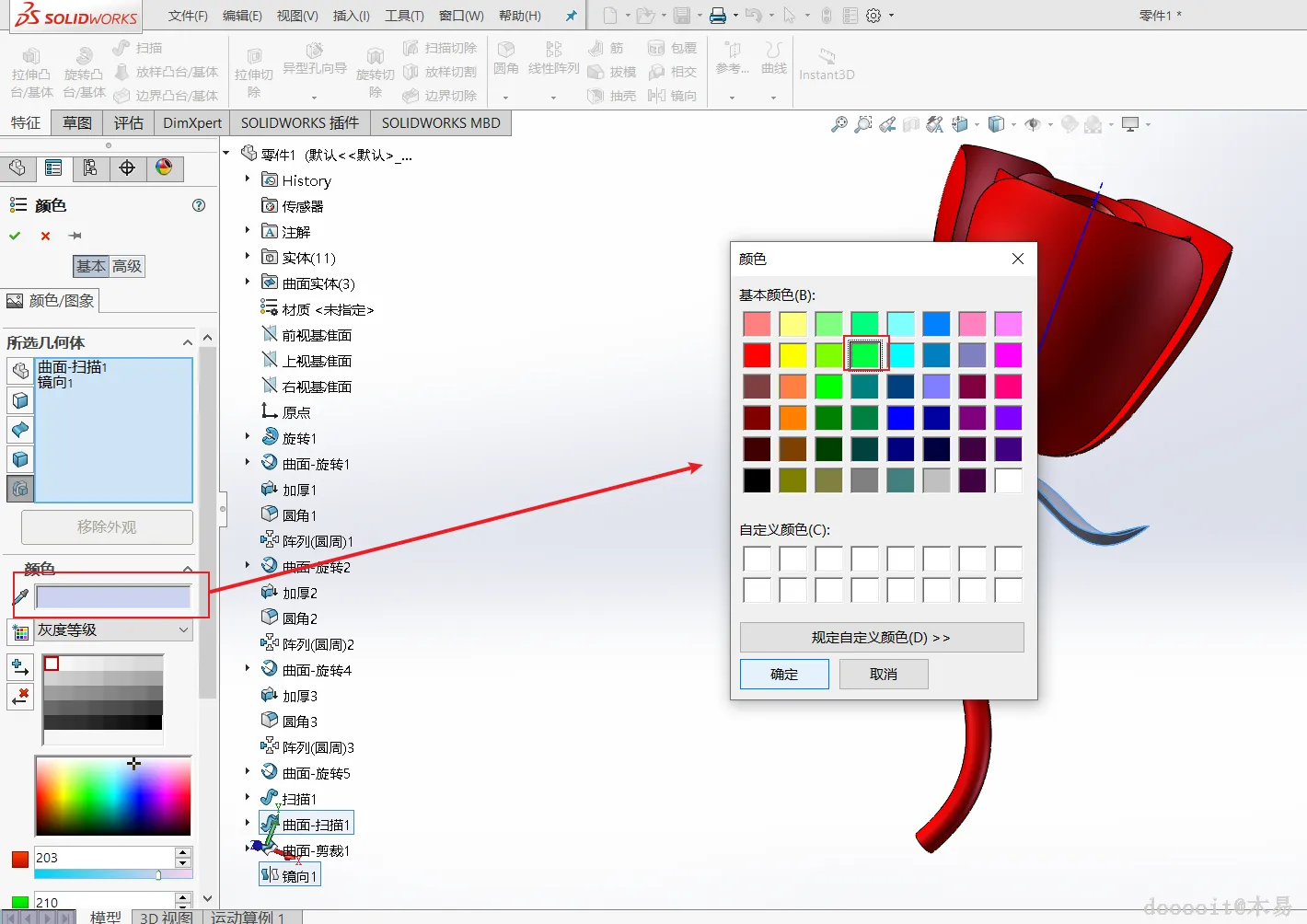

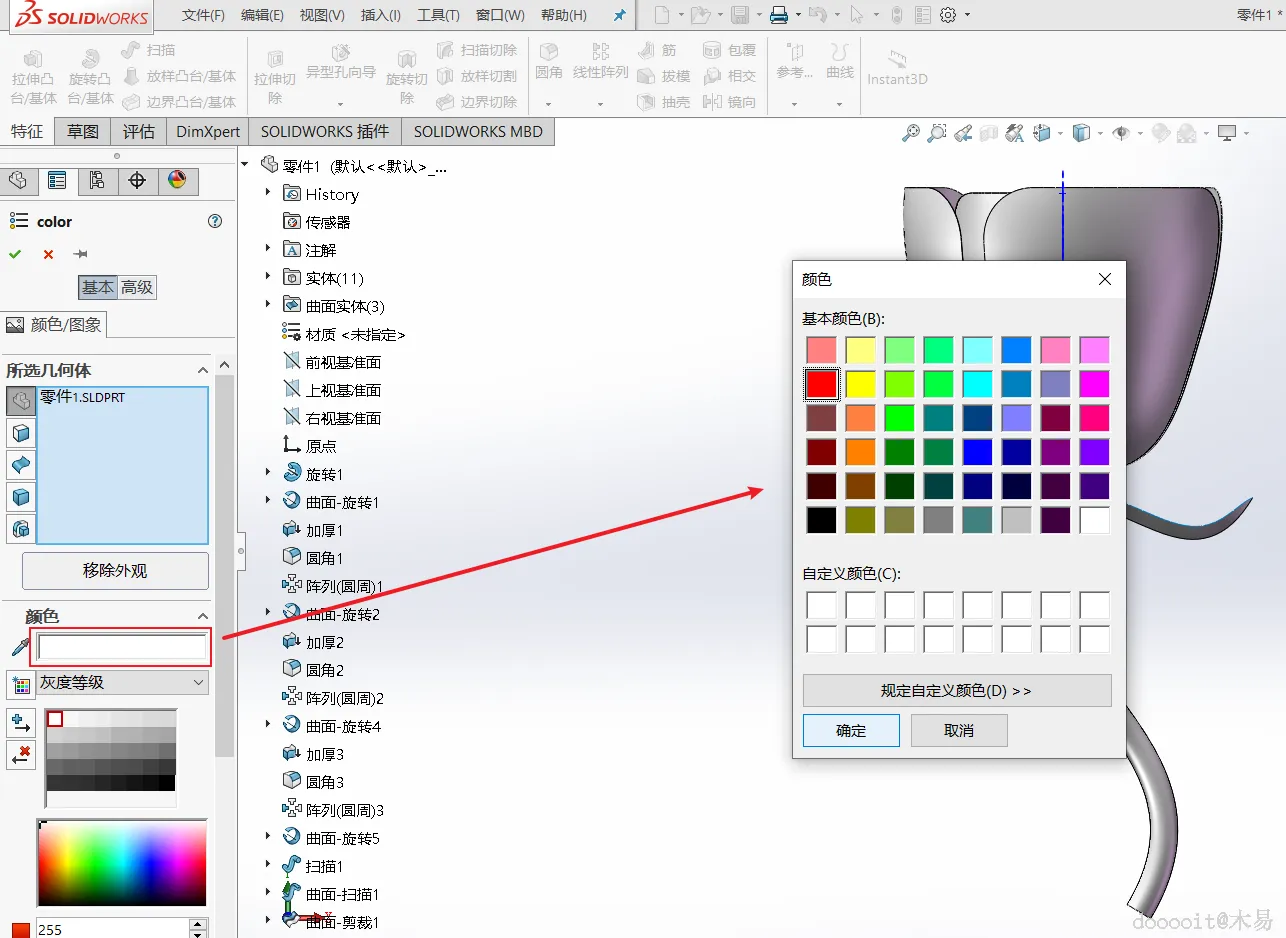

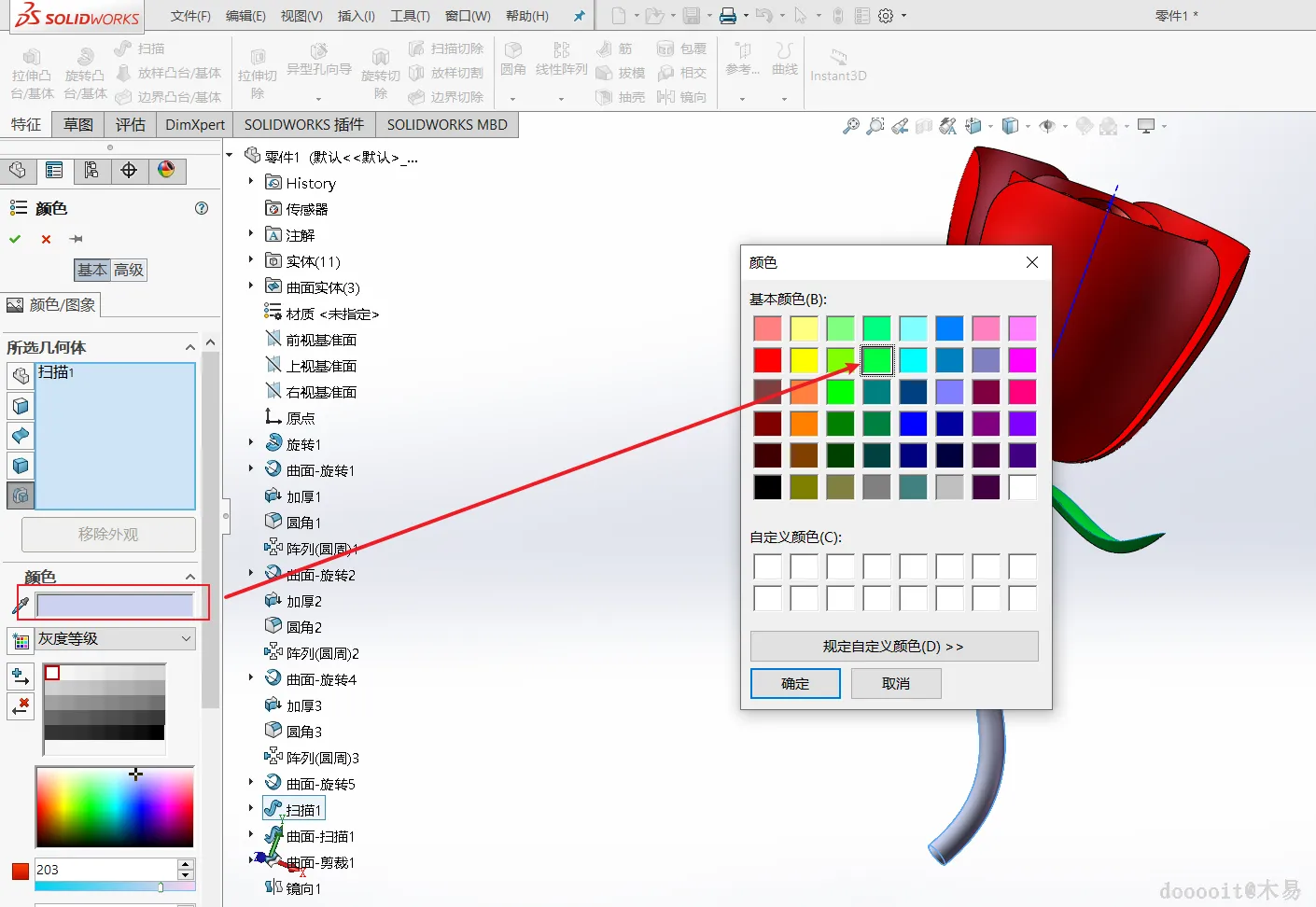

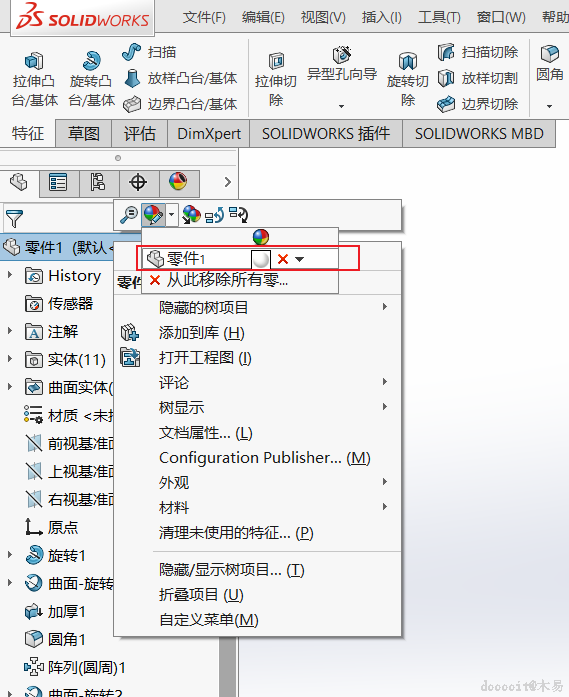

先选择要镜像的实体,并设置镜像面(右视基准面)。
