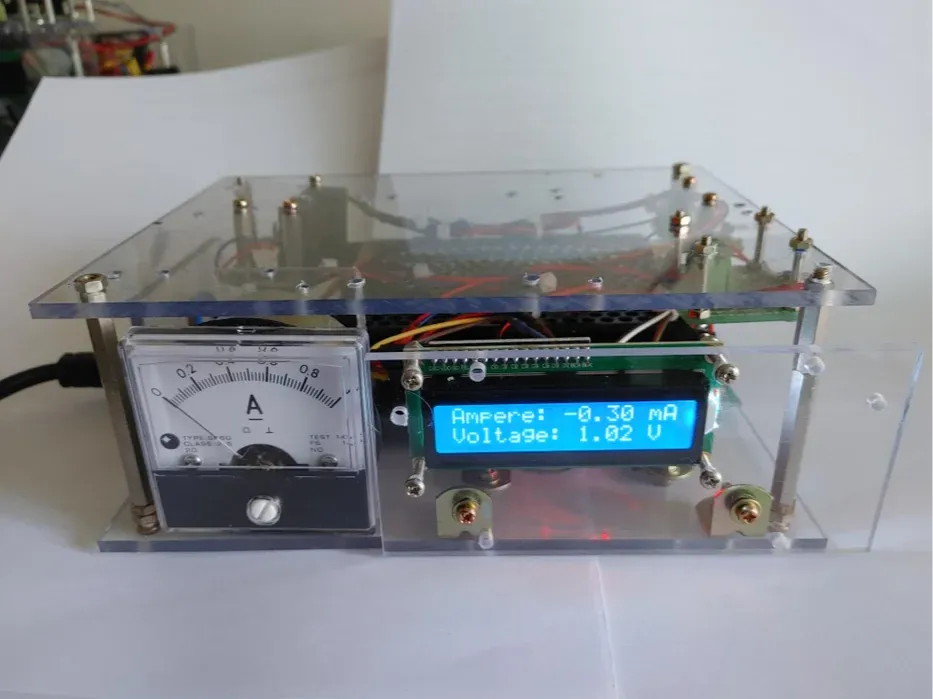

带电流表的电源

基本上开关电源模块应该连接到家里的220V墙上插座。

由于每个国家/地区的家用墙壁插座的电线接线方法不同，请参考您所在国家/地区的国内电力处理标准。

并且请小心地将三根火线（零线、火线、地线）连接到开关电源输入端子。

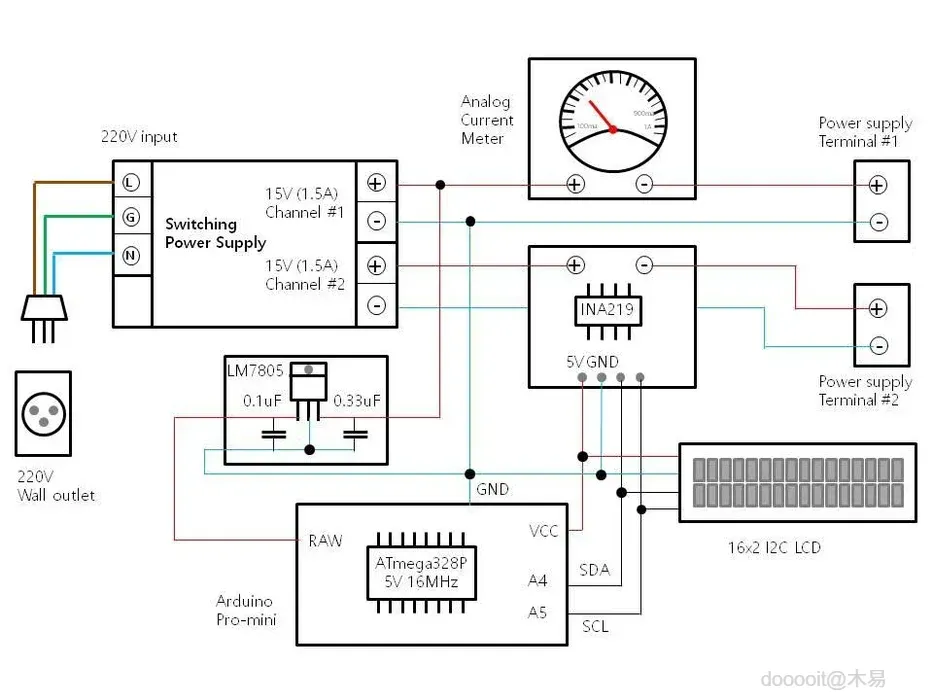

由于这是一个简单的电源电路，因此仅使用几个组件即可制作最终的设备。

该设备的主要目标是支持配备模拟和数字电流表的两通道电源插座。

仅将模拟电流表连接到15V电源通道的一侧。

由于模拟仪表以内联方式嵌入到输出通道，因此从连接电路中抽取的电流会立即显示在仪表的指针上。

同时，基于INA219的数字仪表电路连接到另一个15V通道，以在LCD上显示流入连接电路的电流。

由于 Arduino pro-mini 需要为 RAW 和 GND 引脚提供精确调节的 5V 电源，因此使用了 LM7805 稳压电路。

该项目最重要的部分是模拟仪表。

无论如何，我对模拟仪表的记忆很不好，因为在其他 DIY 项目中将它连接到音频放大器时，我曾多次触电。

这就是为什么我害怕在新项目中使用模拟仪表。

但我仍然很好奇有多少电流流过我制作的电路。

很久以前就放弃了（可能超过5年前）我买了两个额定为1A和2A的模拟电表。

本文介绍的电源电路采用了 1A 模拟仪表。

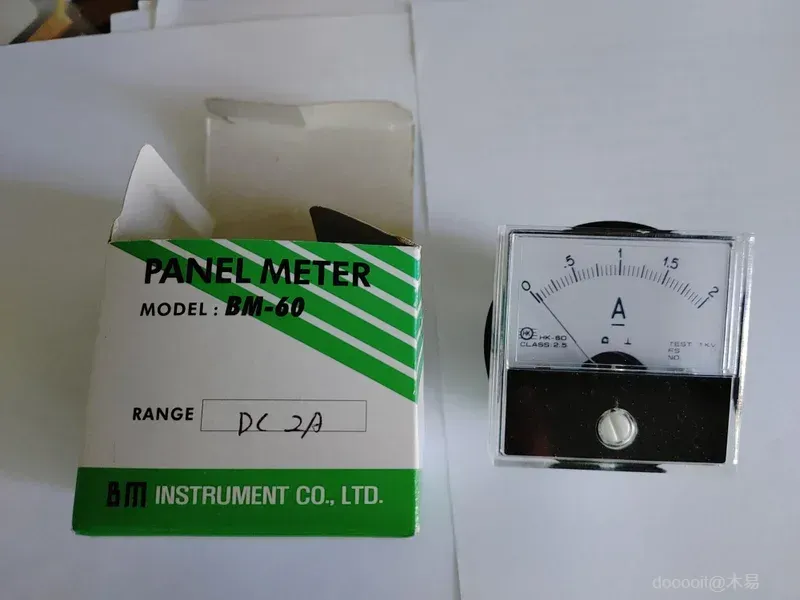

另一个 2A 模拟仪表如上图所示。

模拟仪表的使用并不复杂，因为仪表可以简单地嵌入电源和负载电路之间的火线（正极端子）中，如上图所示。

但由于表体形状为圆形，安装固定比较困难。

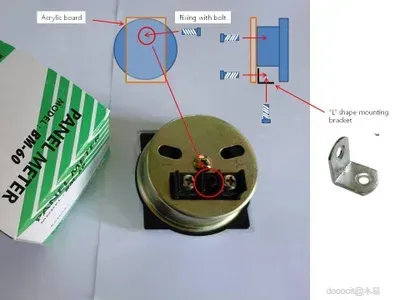

使用亚克力板、“L”形支架和螺栓，将模拟仪表牢固地安装并固定在电源底盘上，如上图所示。

以下部件用于制作该电源电路。

- 2 通道 15V 开关电源模块（220V 输入，2 X 15V 1.5A 输出）

- 220V 插座和 220V 额定电缆

- 1A 模拟仪表

- Arduino pro-mini（ATmega 328P、5V、16MHz）

- INA219 电流传感器分线板

-I2C 16x2 LCD模块

- LM7805 5V 稳压器 IC、0.1uF 陶瓷电容器、0.33uF 薄膜电容器

- 亚克力板、金属 PCB 支架、通用 PCB、螺栓和螺母

相同的电路被重新用于制作该电源电路。

与 INA219 电流传感器分线板一起，I2C 16x2 LCD 模块通过连接到 Arduino pro-mini 板的 A4 和 A5 端口共享 SDA 和 SCL 控制线。

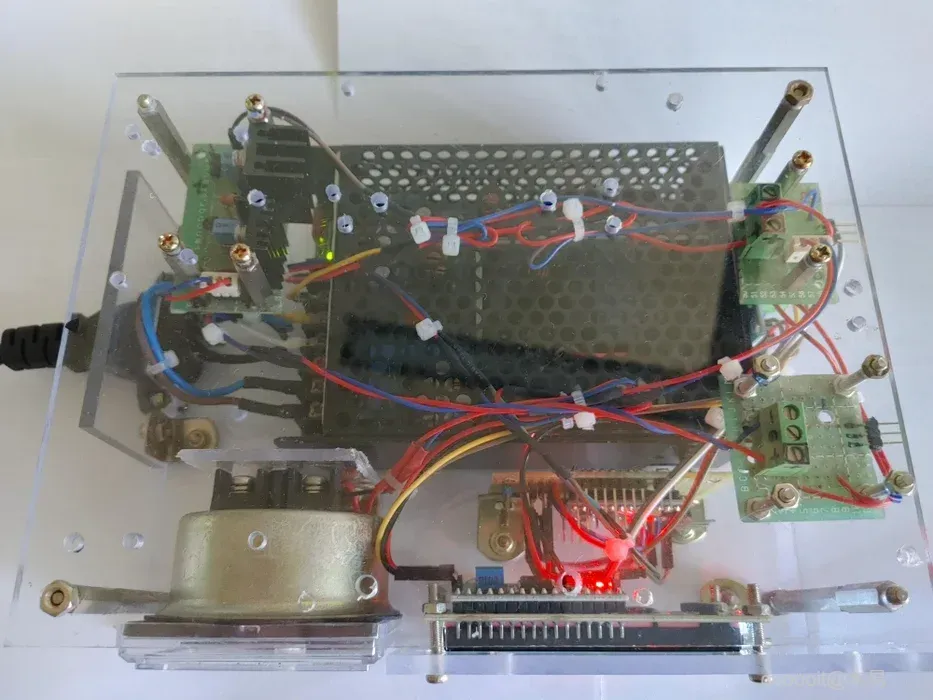

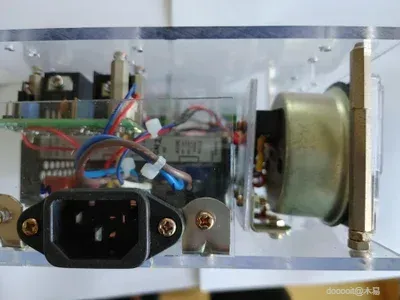

所有模块和 PCB 都安装并安置在两块丙烯酸板之间。

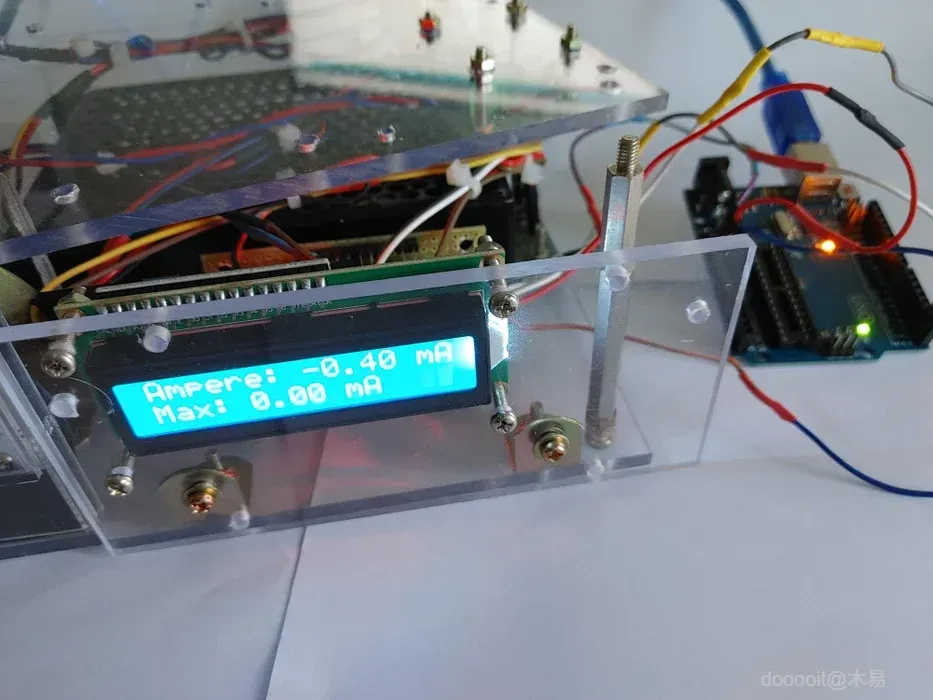

如本步骤所附的草图程序所示，显示流入连接电路的毫安级电流非常简单，如下所示。

- 激活并初始化 I2C LCD 和 INA219 分线板

- 使用“current_mA = ina219.getCurrent_mA();”调用当前数据获取库调用

- 使用“lcd.print(current_mA);”显示流入连接电路的当前电流；

- 因为我对峰值电流水平感兴趣，所以使用以下命令计算每次的最大速率

如果 (电流_mA > 最大值) {最大值=电流_mA}

- 然后使用“lcd.print(maximum);”显示迄今为止的最大电流水平

这就是在 LCD 模块上显示所有数据的过程。

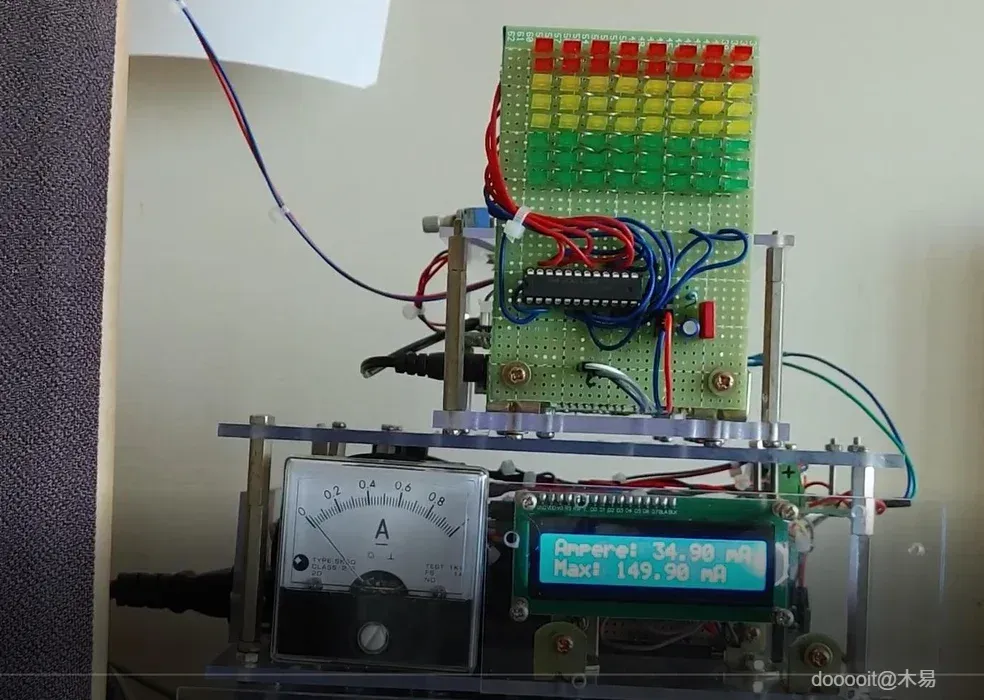

为了检查新的电源运行情况，我连接了最近在另一个指导中介绍的声级计 (SLM)。

SLM 连接到安装 INA219 数字仪表的直流输出端。

如您所见，当扬声器中听不到声音时，大约有 34mA 的电流流动。

当您将任何电路连接到安装模拟仪表的直流输出端时，可以看到类似的电流测量值。

正如您在上面的视频中看到的，当大约 80% 的 LED 亮起时，最大电流达到 140mA。

现在我可以看到我制作的电路消耗了多少电量。
