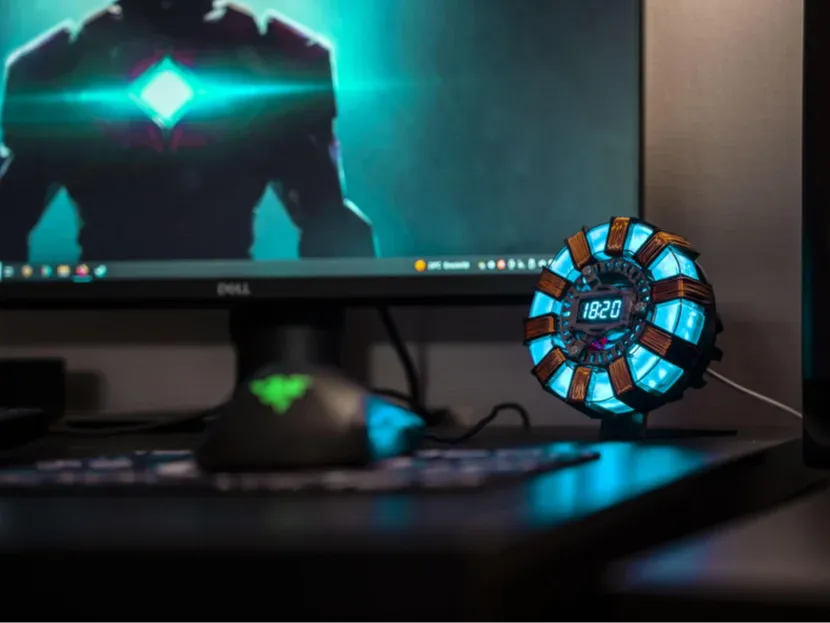

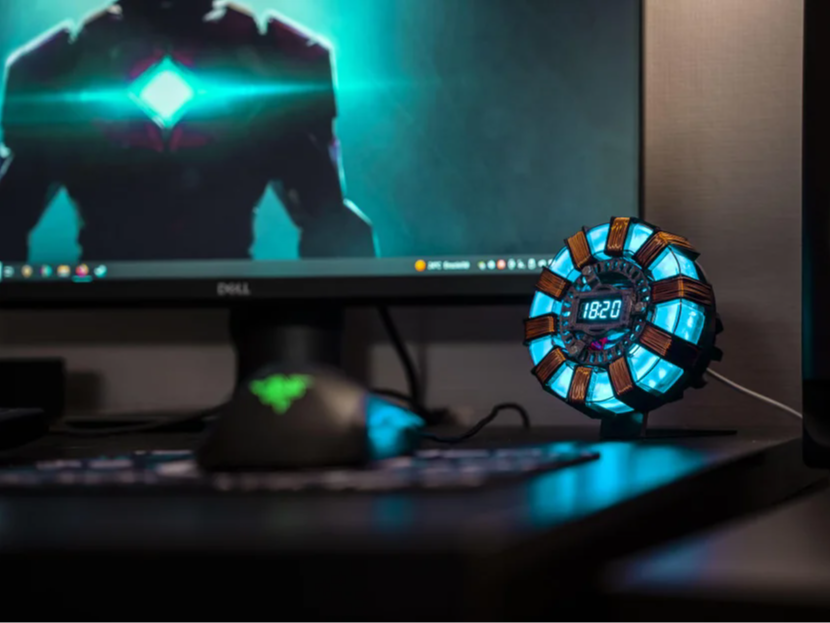

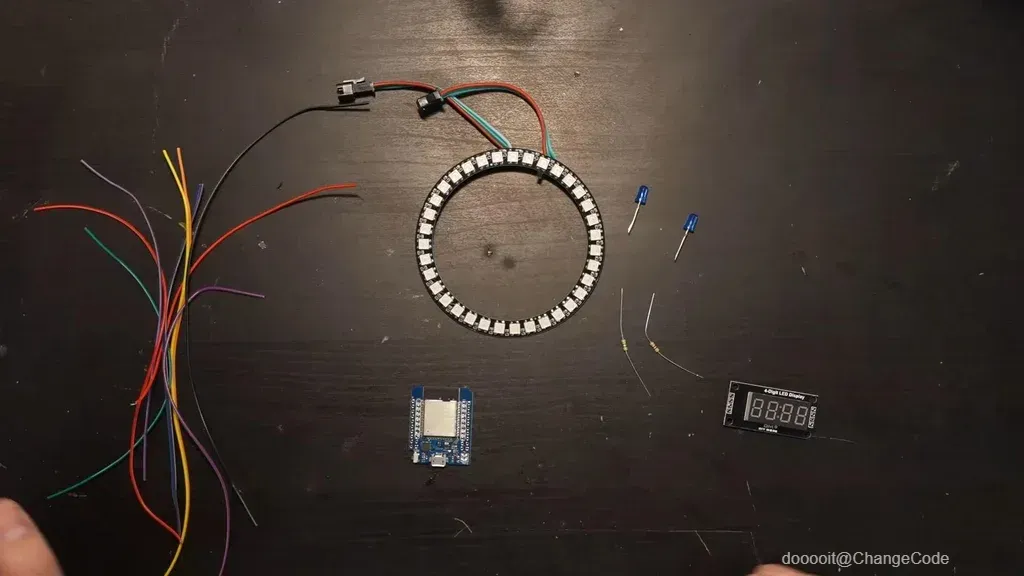

钢铁侠弧反应堆时钟

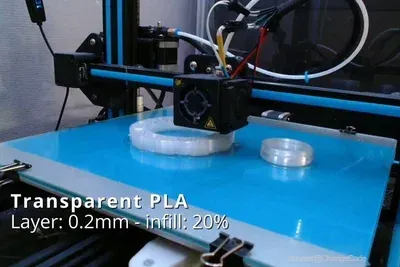

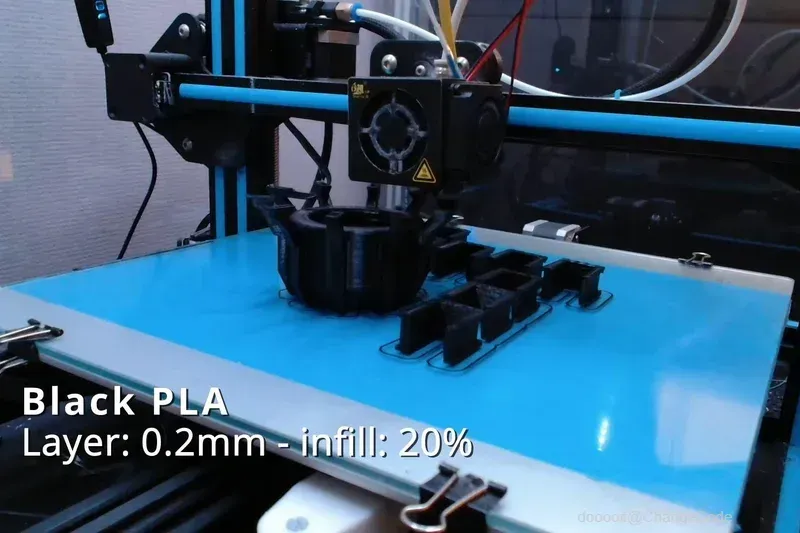

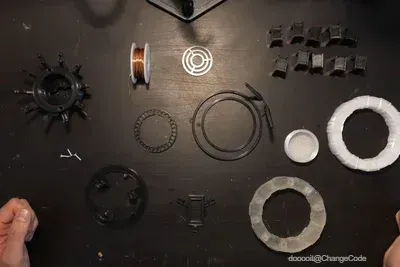

你应该使用透明PLA打印Part_4和Part_2，其余部分则使用黑色PLA打印。

Part_10需要打印10次。

1. 层高：0.2毫米
2. 填充密度：20%
3. 无需支撑

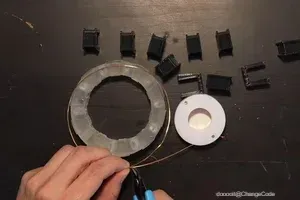

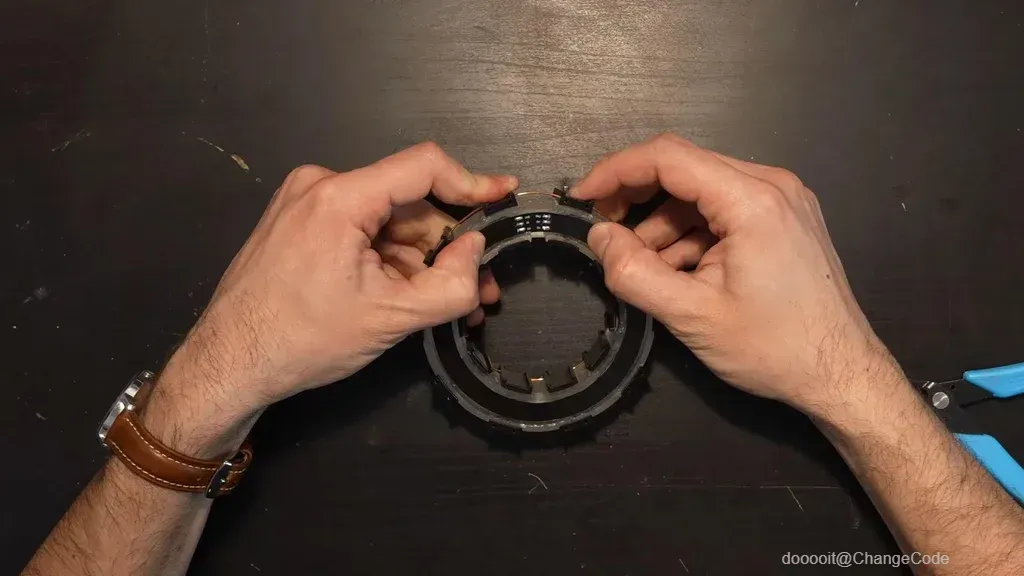

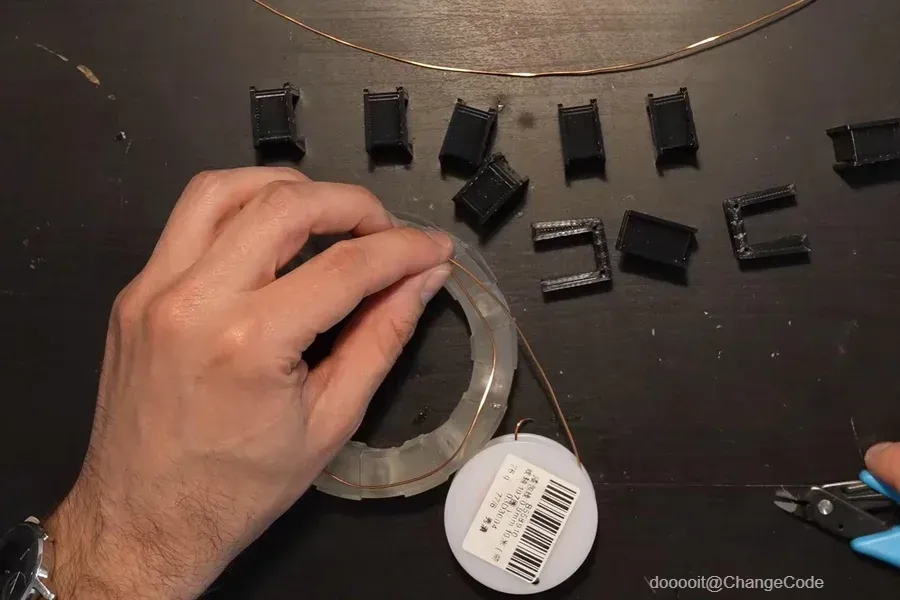

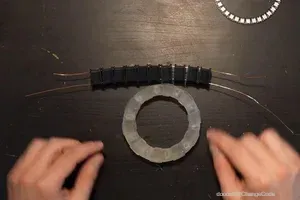

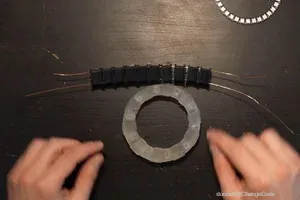

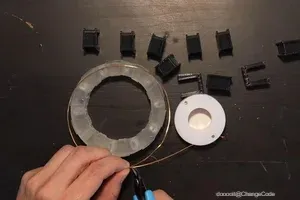

1. 剪两段铜线：一段用于外圆周，另一段用于内圆周。
2. 你会在“跳线”（Part_10）上看到两个小孔，你需要将铜线穿过这些孔。

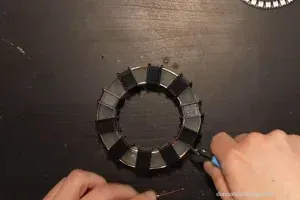

3. 然后，将跳线安装到Part_1上，并修剪过长的线材。

将LED环安装到Part_4中。

1. 有一个小缺口用于容纳焊接后的电线。
2. 因此，需要将LED环的位置调整好，使焊接点靠近这个缺口。

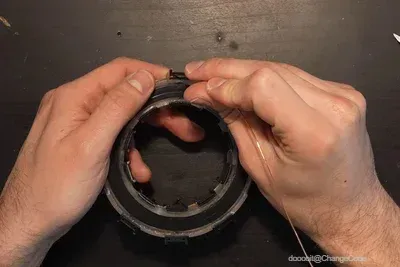

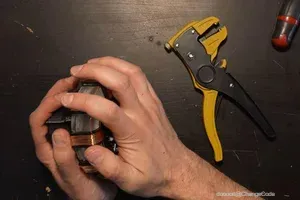

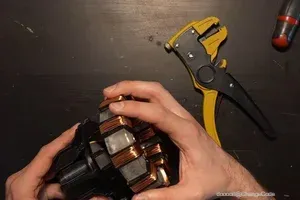

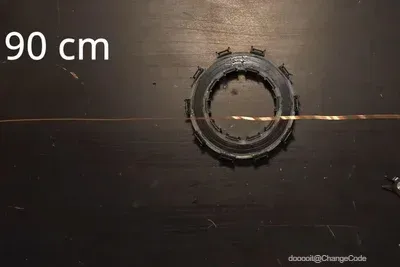

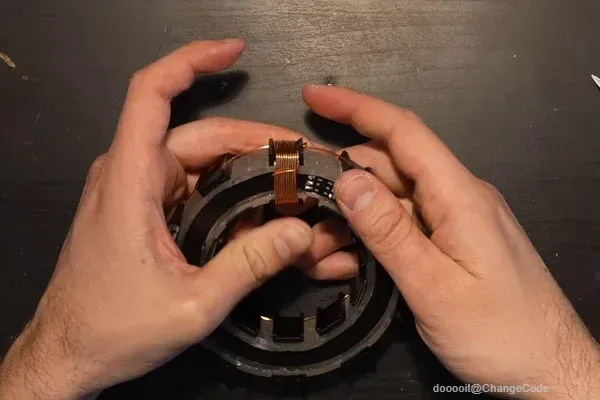

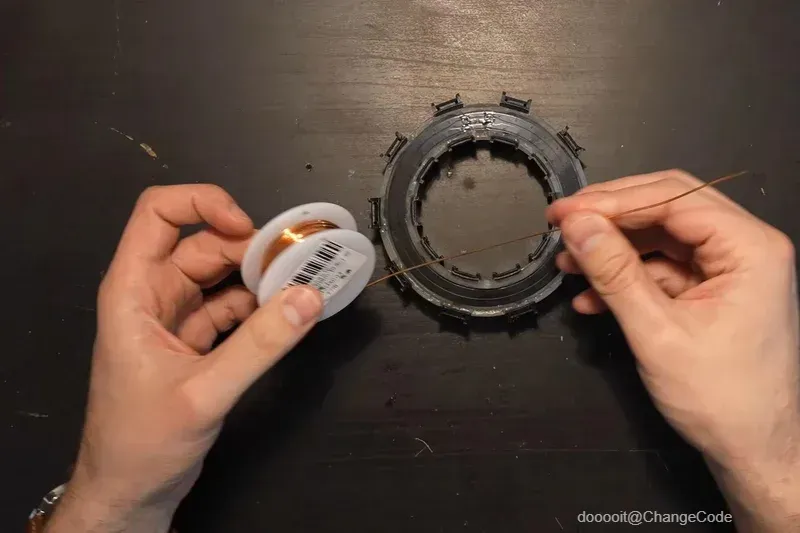

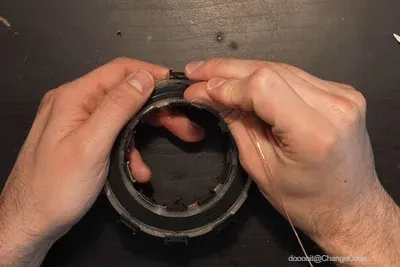

对于每个线轴，你需要制作大约90厘米长的铜线段。

你会注意到我在每个跳线上打了一些孔，你需要将电线穿过这些孔以在开始时将其固定。

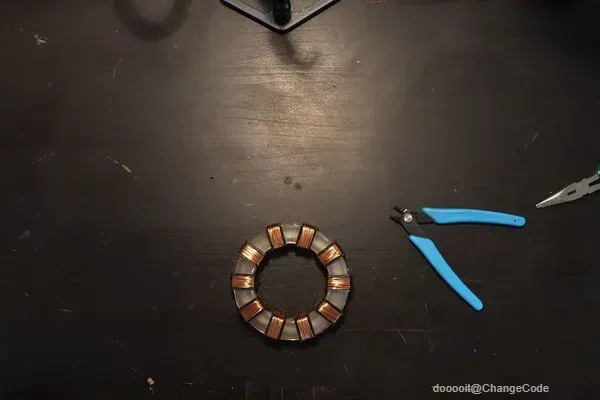

然后，只需将电线绕在线轴上。

最后，你可以将电线滑到线轴下方并折叠过来以将其锁定到位。

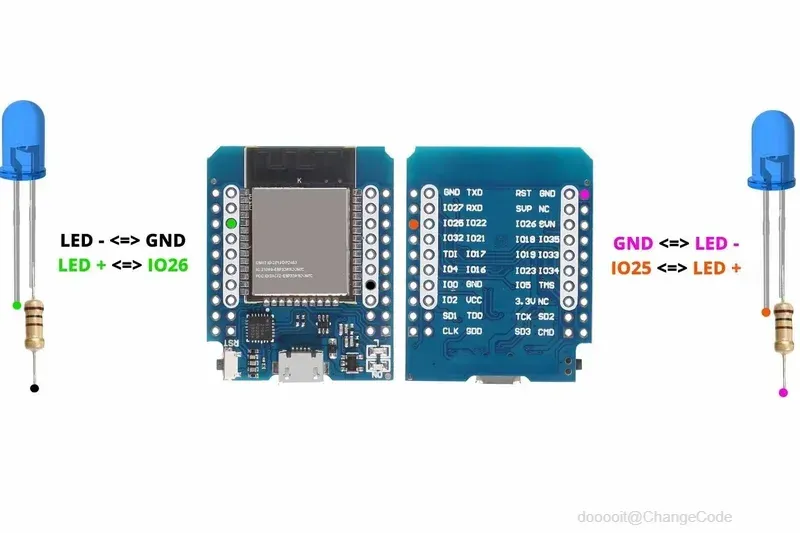

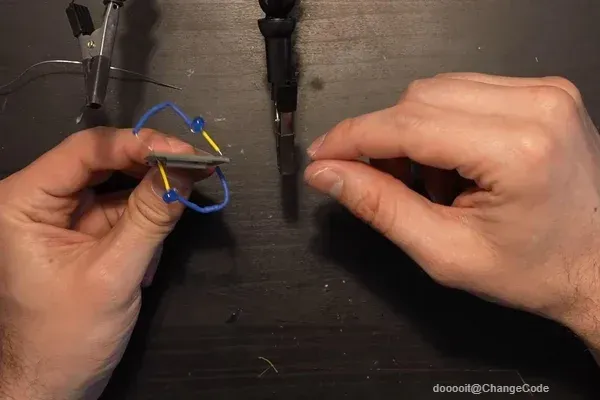

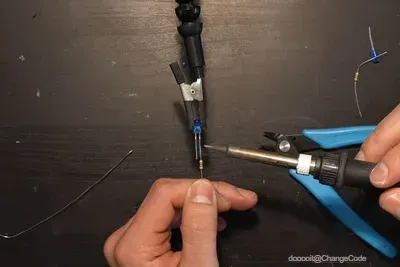

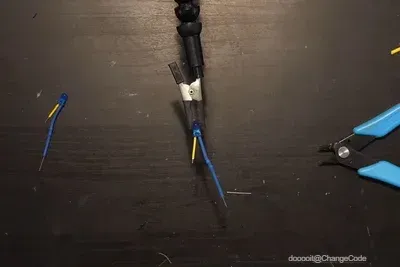

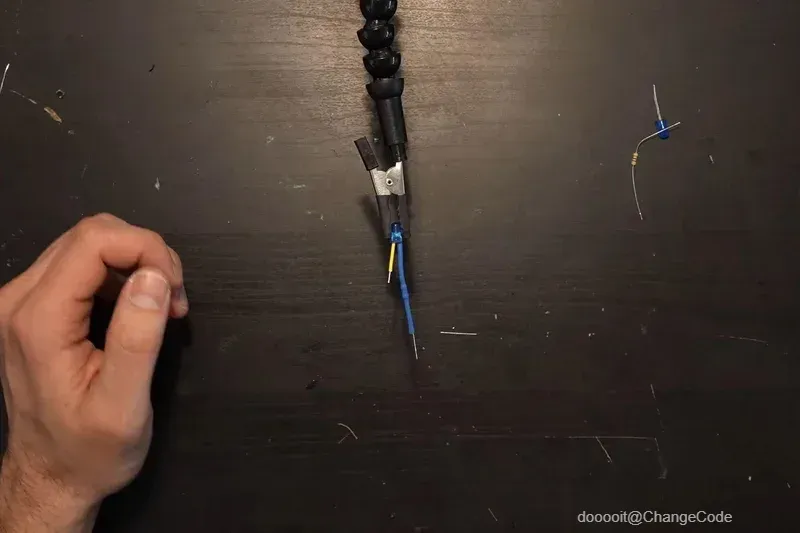

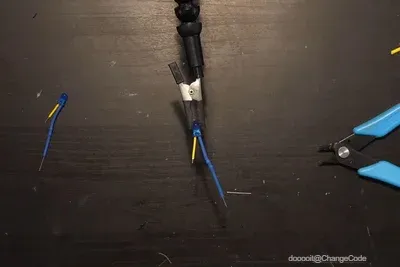

1. 首先，将47欧姆电阻焊接到LED的负极引脚上。
2. 然后，为防止短路，请在焊接点处加装绝缘材料。

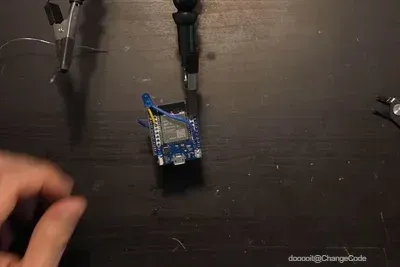

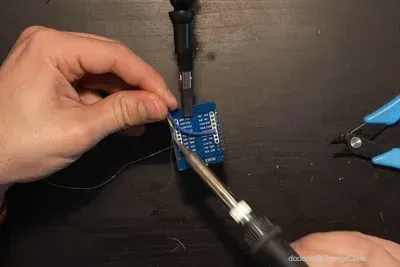

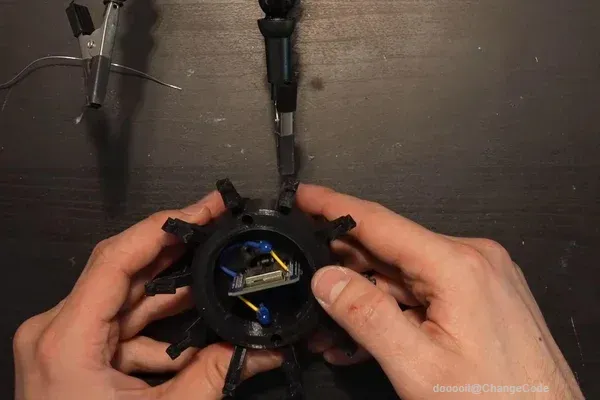

1. 首先，你需要将两个LED直接焊接到ESP32上的相应引脚。
2. 焊接完成后，检查ESP32是否能顺利装入支撑件（Part_1）内。

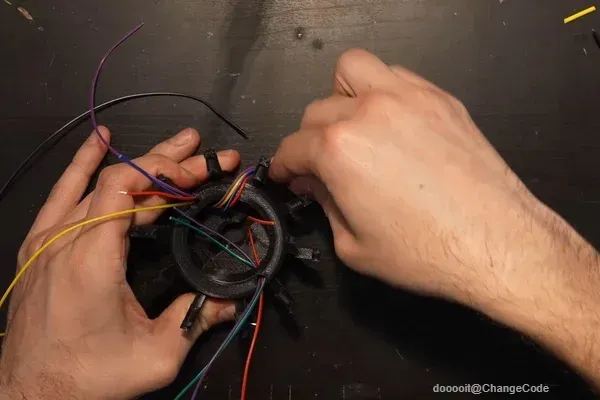

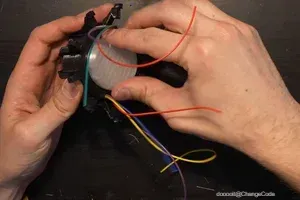

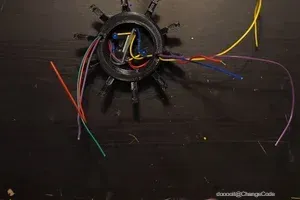

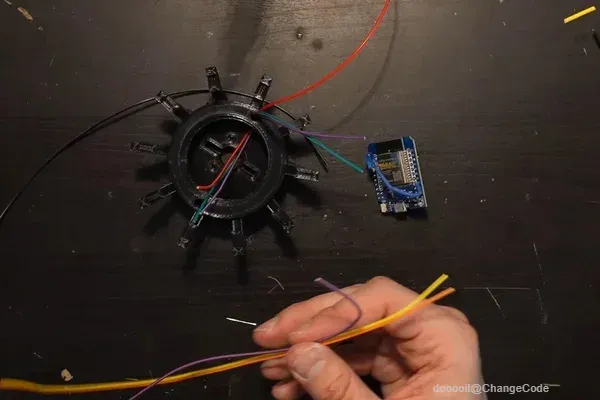

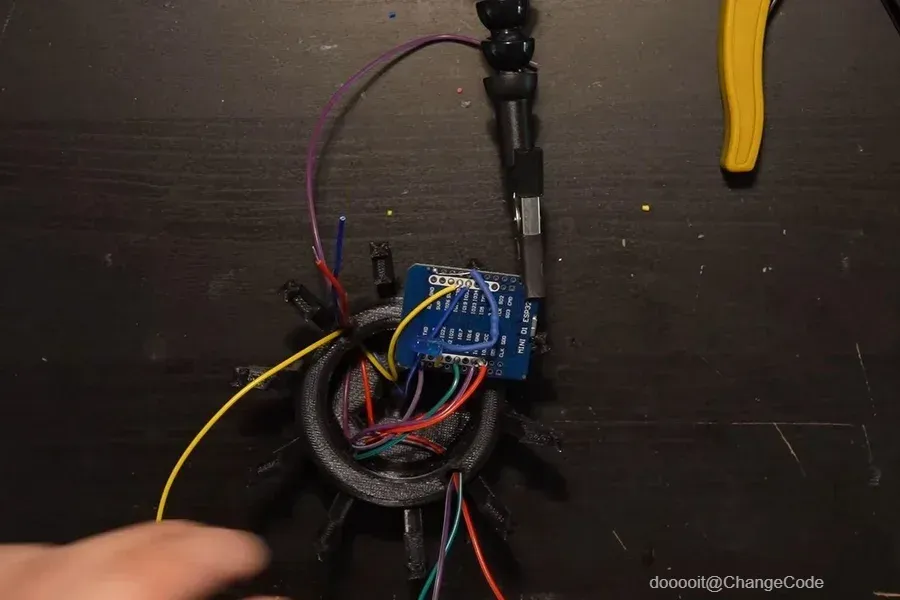

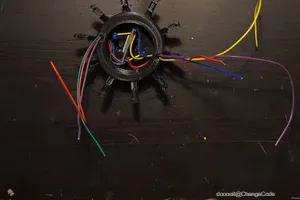

将电线穿过孔中：为环形灯准备3根电线，为显示屏准备4根电线。

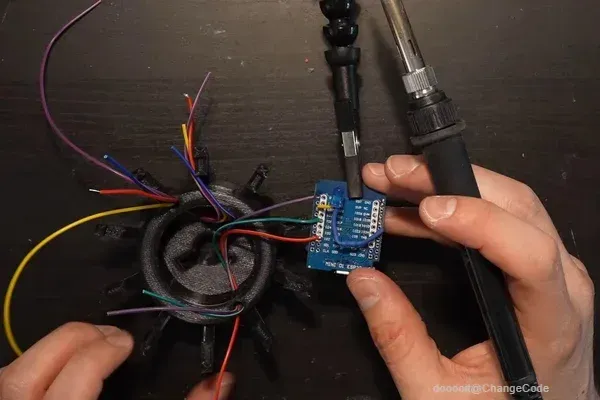

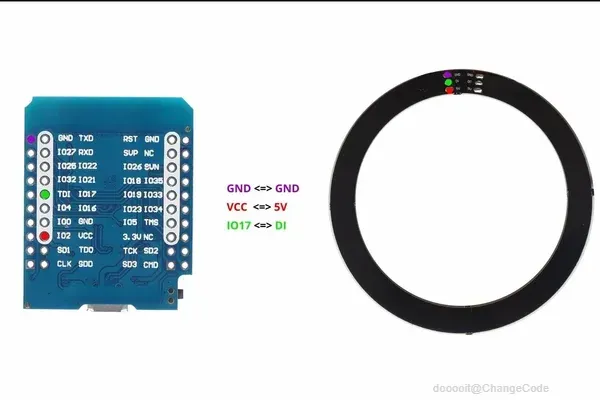

将三根电线焊接到ESP32的相应引脚上（GND，VCC和IO17）。

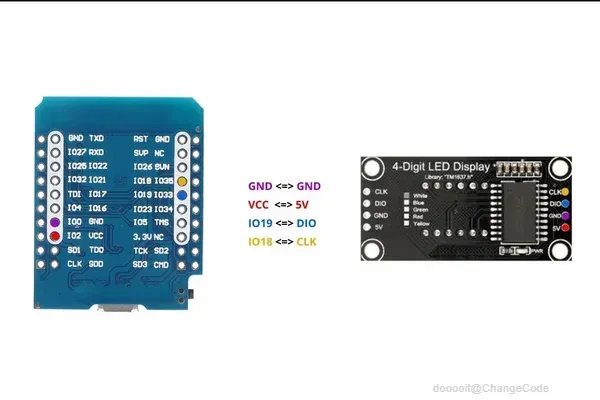

将四根电线焊接到ESP32的相应引脚上（GND，VCC，IO19和IO18）。

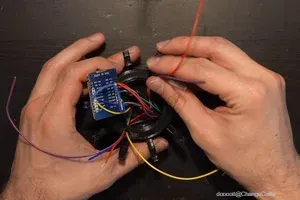

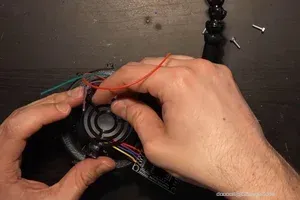

你需要轻轻拉动电线，以便将ESP32正确放置到位。

然后，拧紧Part_2。

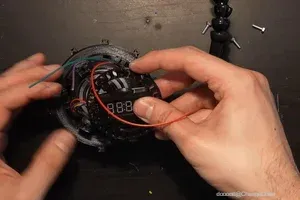

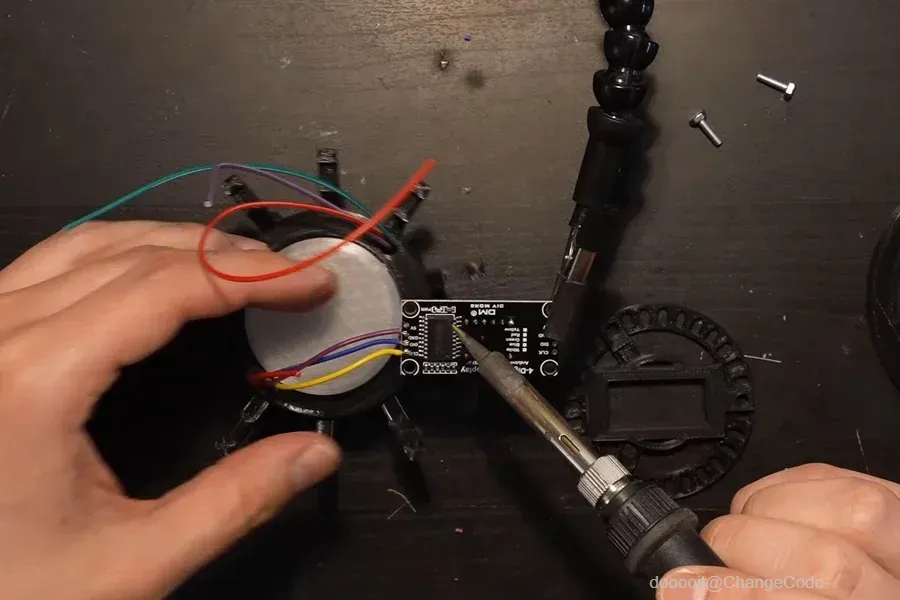

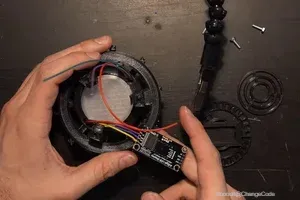

将四根电线焊接到显示屏的相应引脚上。

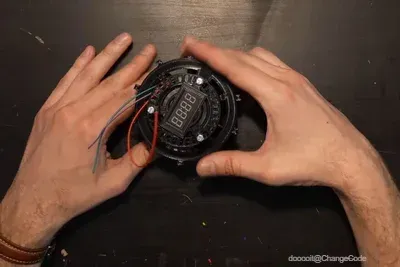

组装部件

1. 将Part_3安装到Part_1上。
2. 将Part_5安装到Part_3上。
3. 使用螺丝将Part_8和Part_9固定到Part_3上。

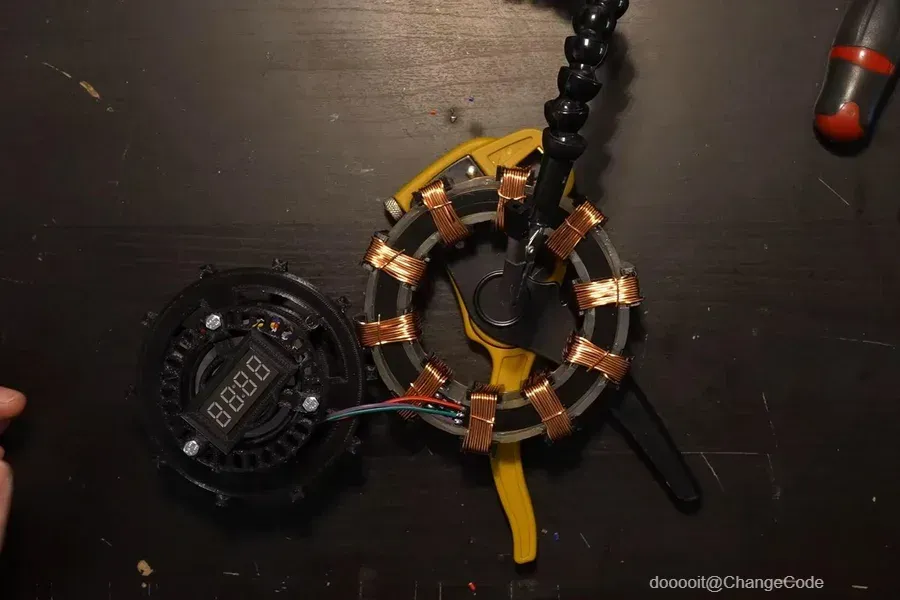

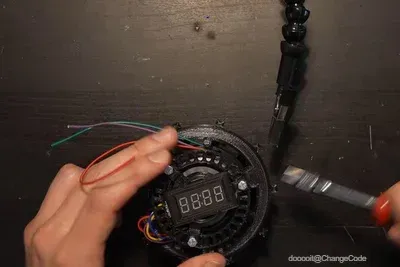

将三根电线焊接到LED环的相应引脚上（GND，VCC和IO17）。

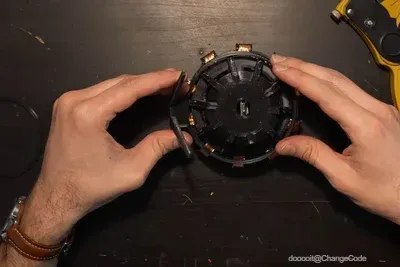

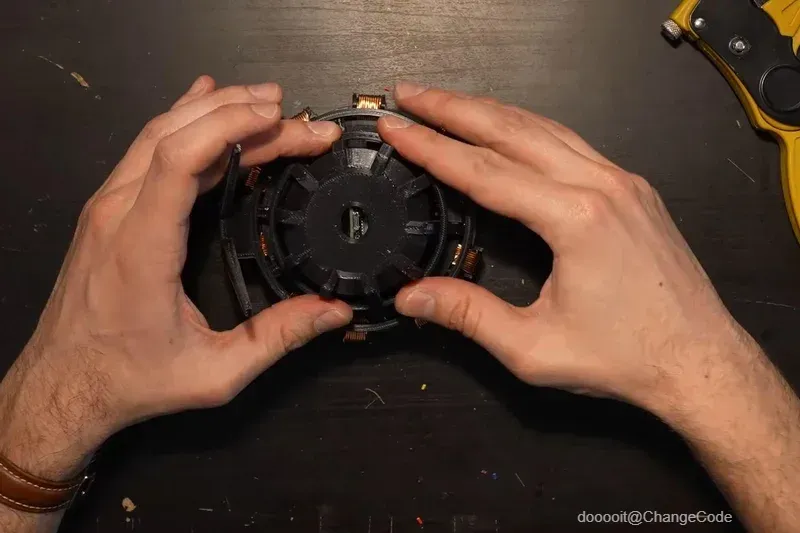

焊接完成后，将LED环组装到其余部分上。

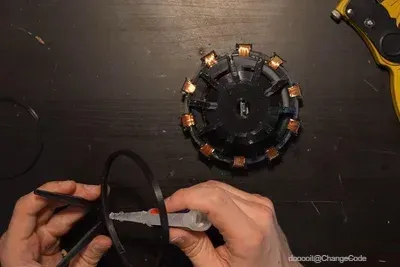

将Part_6和Part_7粘贴到Part_1上：

1. 首先，确保所有部件的位置正确且对齐。
2. 然后，使用适当的胶水或粘合剂将Part_6和Part_7固定到Part_1上。

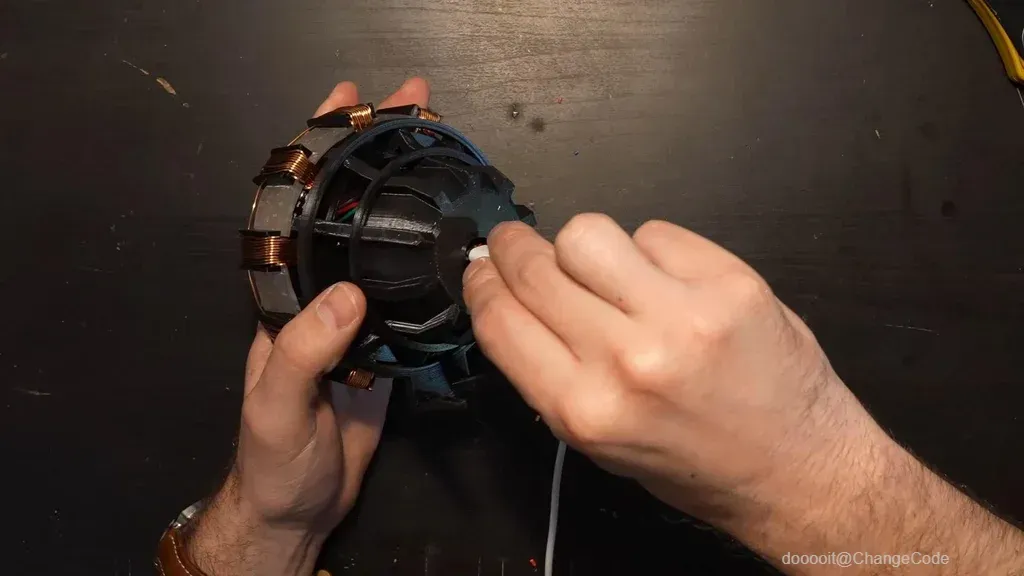

将USB电缆连接到你的电脑，并上传代码：

1. 首先，使用USB电缆将你的设备连接到电脑。
2. 然后，访问这个链接下载代码。
3. 最后，通过Arduino IDE或其他适合的编程工具将代码上传到ESP32。

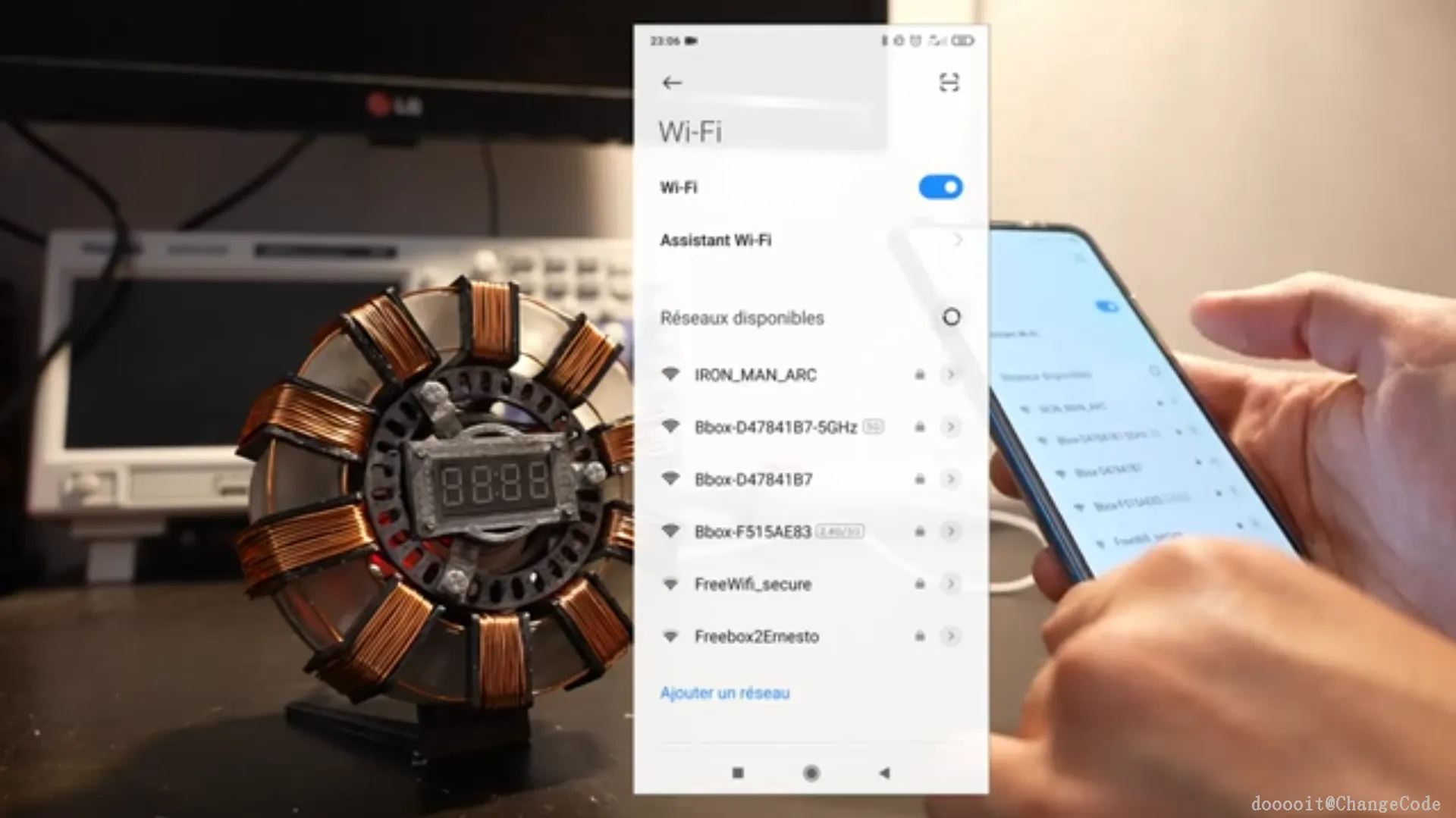

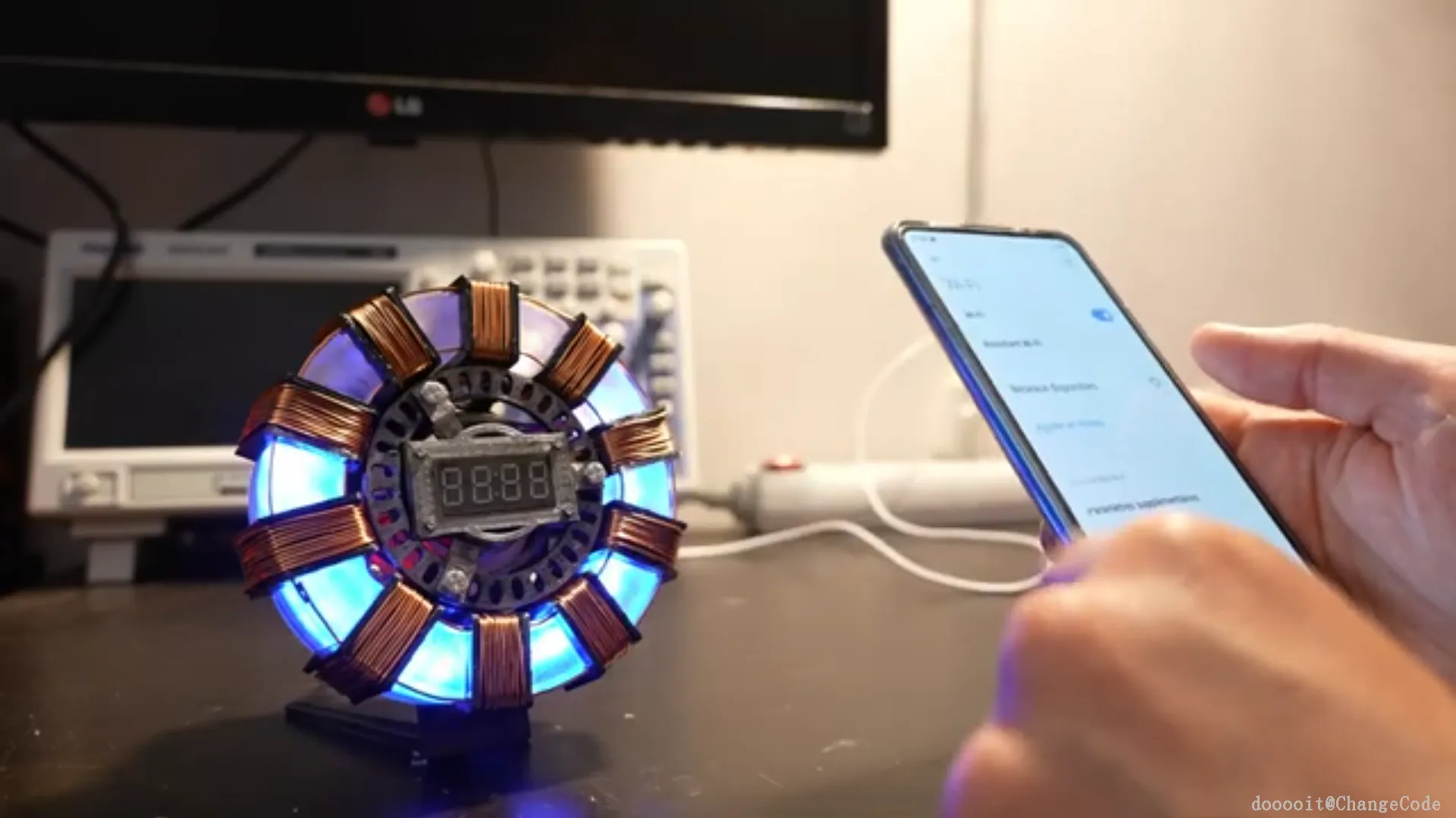

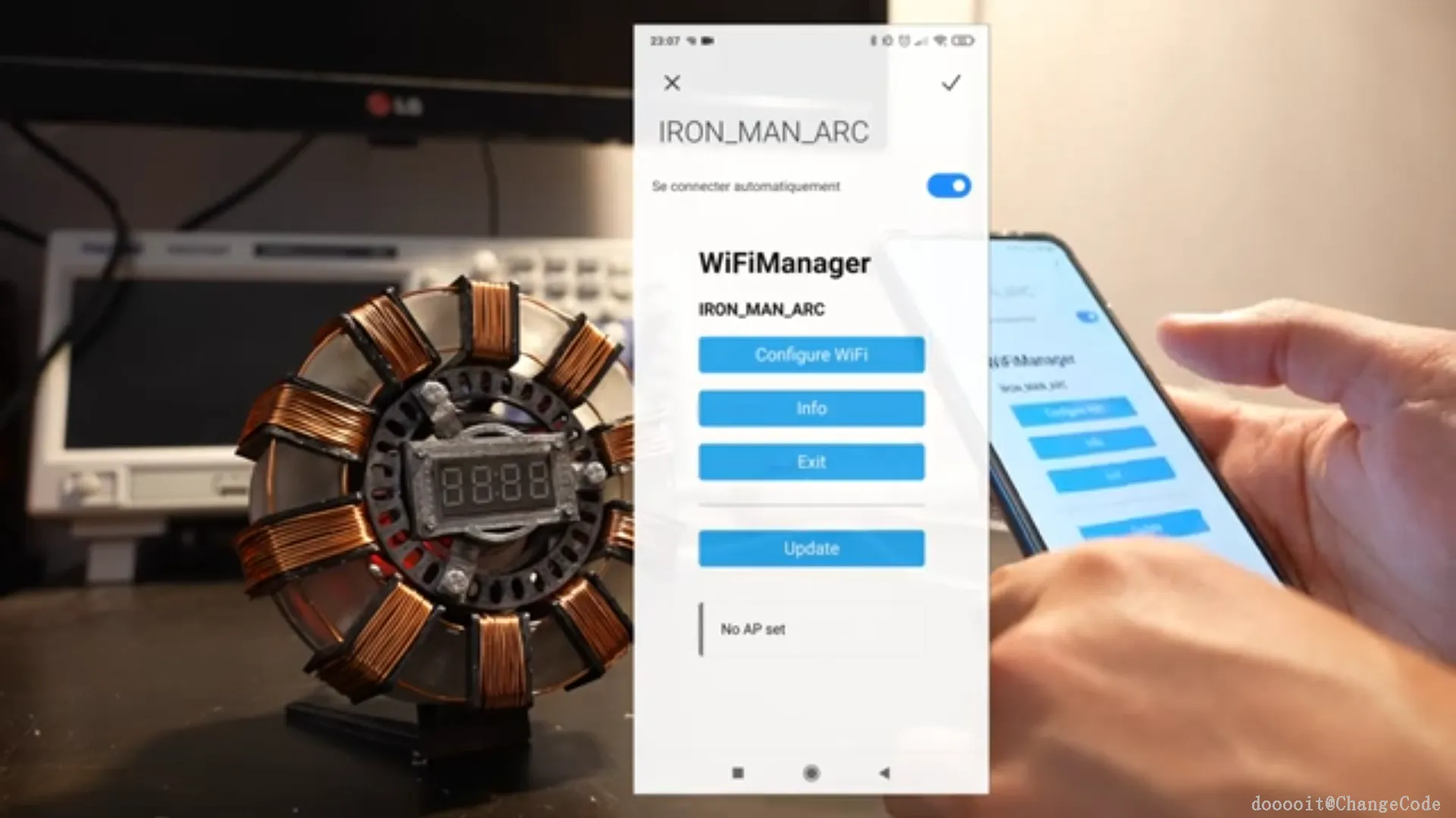

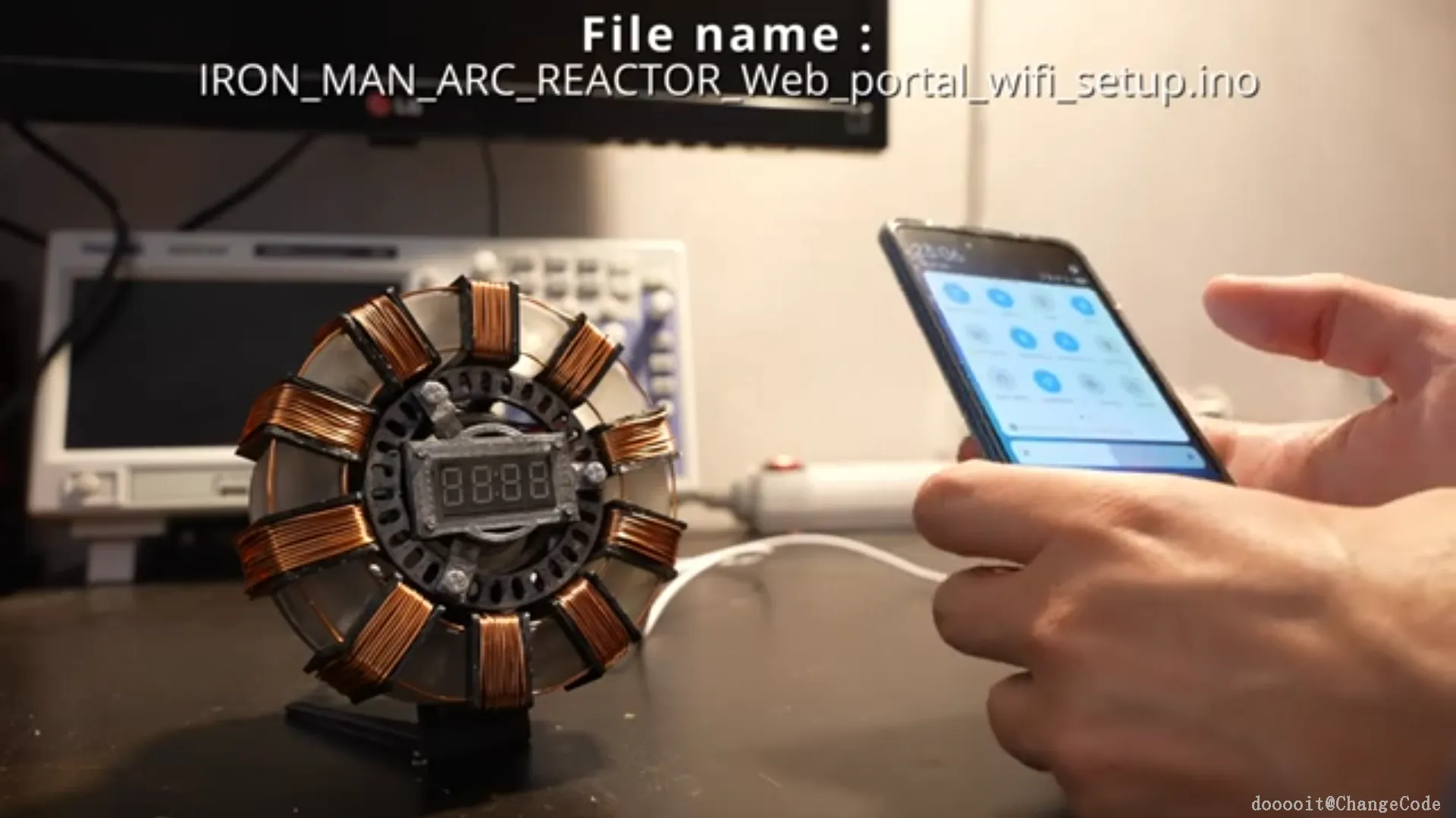

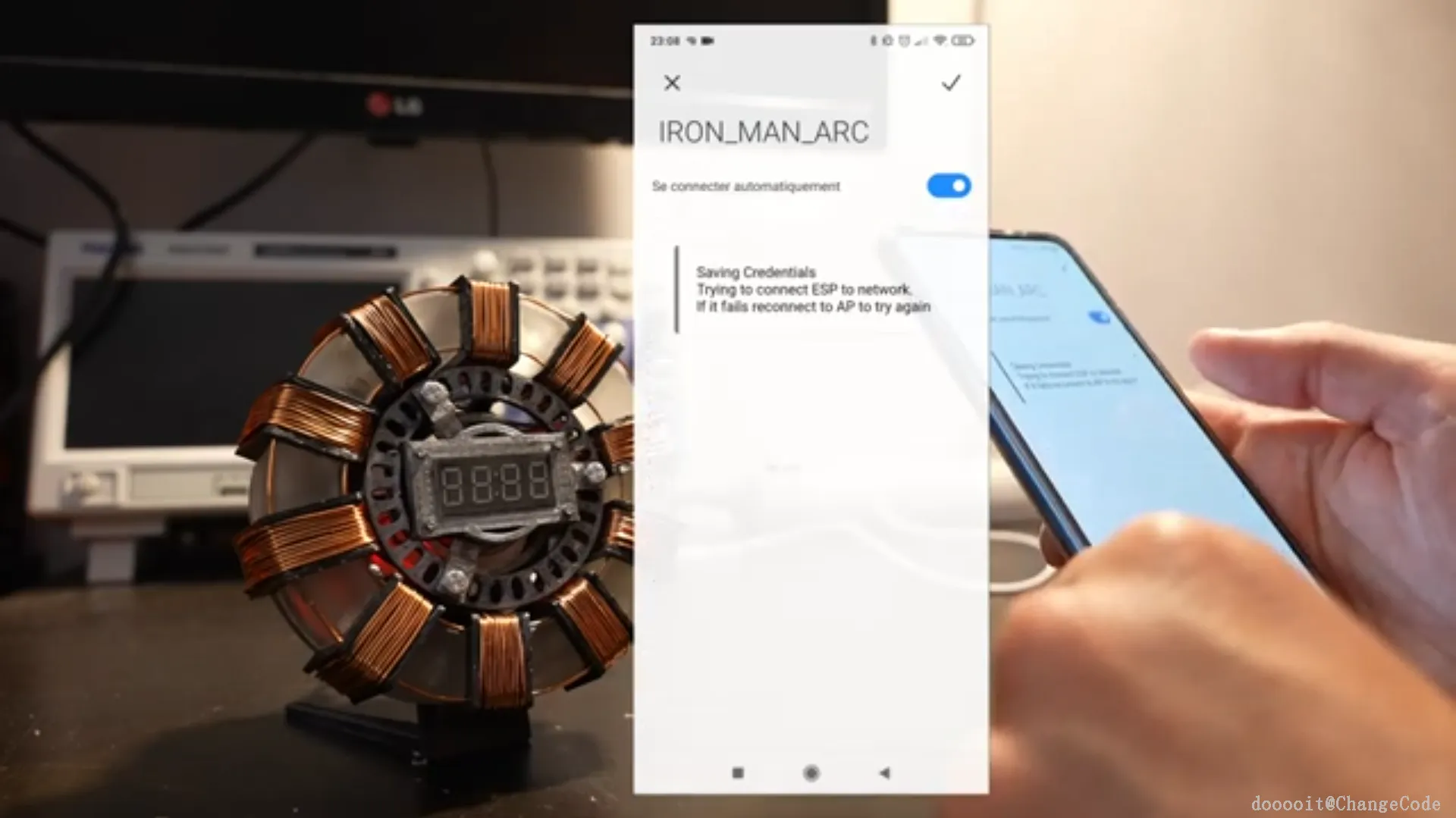

如果你上传了这个代码：IRON_MAN_ARC_REACTOR_Web_portal_wifi_setup.ino

你需要按照视频中的步骤进行操作。

1. 首先，确保设备已通过USB电缆连接到你的电脑，并且代码已成功上传。
2. 然后，按照提供的视频教程中的说明进行Wi-Fi设置。
