0.96寸OLED显示屏4针脚与7针脚的核心对比

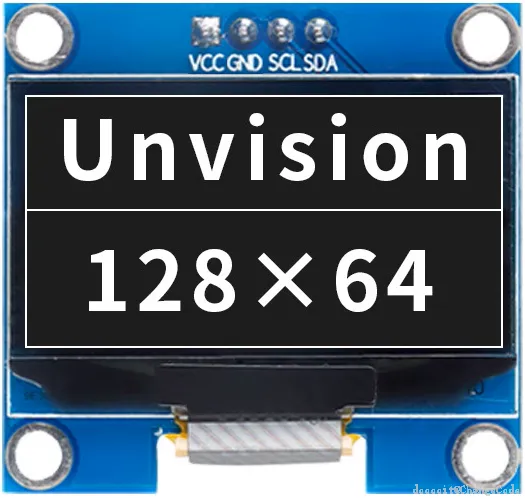

1. 4针脚模块： 通常采用 I2C接口，针脚定义为：
2. VCC（电源正）
3. GND（电源负）
4. SDA（数据线）
5. SCL（时钟线） 特点：引脚少，适合空间有限的场景，但功能较单一。

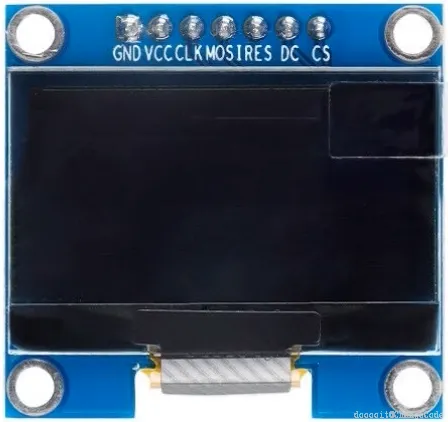

6. 7针脚模块： 通常采用 SPI接口（或I2C+SPI双模式），针脚定义为：
7. VCC/GND（电源）
8. MOSI（数据输入）、SCLK（时钟）、MISO（数据输出，通常未用）
9. DC（数据/命令选择）、RES（复位）、CS（片选） 特点：引脚多，支持更复杂的控制功能，如直接控制显示内容刷新。

1. 4针脚模块： 通常搭载 SH1106驱动芯片，支持I2C接口，功耗较低，但功能相对基础。
2. 7针脚模块： 通常搭载 SSD1306驱动芯片，支持SPI/I2C双模式，功能更灵活，但需额外控制线（如DC、RES）。

对比点：

1. SH1106与SSD1306在寄存器命令上存在差异，需注意驱动库兼容性。
2. SSD1306支持硬件复位（通过RES引脚），SH1106可能依赖软件复位。

1. 4针脚模块：
2. 电路简单，通常无额外电容或电阻，成本更低。
3. 可能因I2C速度限制导致显示延迟。
4. 7针脚模块：
5. 需额外电路（如DC/CS控制逻辑），成本略高。
6. 支持硬件复位（RES引脚），抗干扰能力更强。

1. 4针脚模块：
2. 驱动库需支持SH1106（如Adafruit的SSD1306库需修改寄存器）。
3. 部分库可能不兼容I2C地址变更。
4. 7针脚模块：
5. 直接兼容主流SSD1306库（如U8g2、Adafruit_GFX）。
6. 支持SPI/I2C双模式切换，代码更灵活。

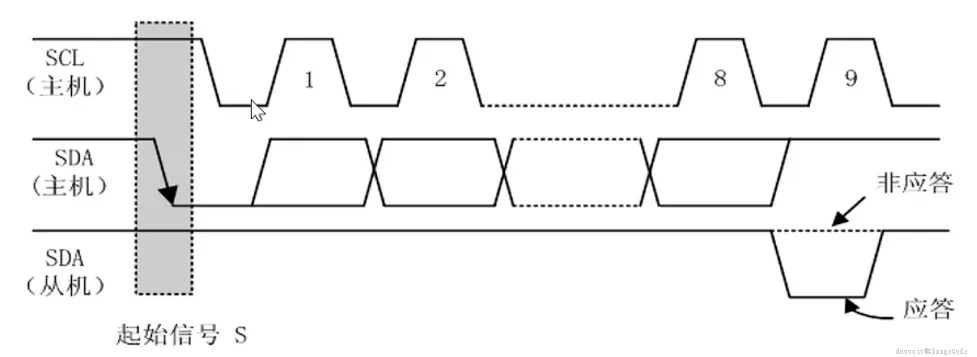

1. I2C（4针脚）：
2. 两线制（SDA/SCL），需设置从机地址（如0x3C或0x78）。
3. 速度较慢（典型100~400kHz），适合低速场景。
4. 支持多设备共享总线。

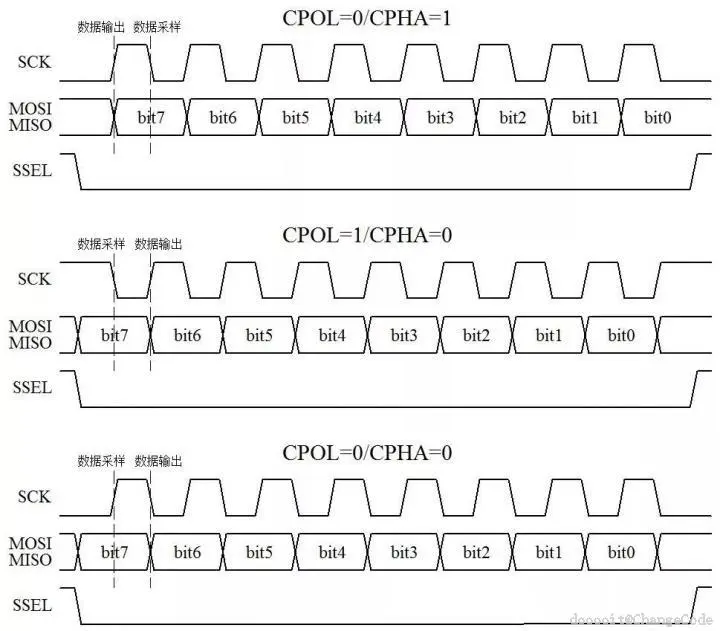

5. SPI（7针脚）：
6. 四线制（MOSI/SCLK/DC/CS），速度更快（可达10MHz）。
7. 需单独控制CS引脚选择设备，不支持多设备共享总线。

对比点：

1. 若需高速刷新（如动态显示），优先选SPI；若需多设备共用总线，选I2C。

1. 4针脚模块：
2. 通过I2C总线传输命令和数据，SH1106芯片内部集成行/列驱动电路。
3. 简化电路设计，但刷新速度受限于I2C带宽。
4. 7针脚模块：
5. SPI模式下，通过DC引脚区分命令与数据，CS引脚控制数据流。
6. 支持直接控制像素数据刷新，适合高分辨率或复杂显示需求。

对比点：

1. 7针脚模块可通过软件配置切换I2C/SPI模式，灵活性更高。

1. SH1106（4针脚常用）：
2. 内部集成RAM，支持128×64像素存储。
3. 无硬件I2C地址配置，需通过软件修改寄存器。
4. SSD1306（7针脚常用）：
5. 支持硬件I2C地址配置（如通过跳线选择0x3C或0x3D）。
6. 内部时钟分频器可调节刷新速度。

1. 4针脚模块：
2. 常见为2×2排针，间距2.54mm，适合面包板。
3. 无散热设计，长时间高亮使用可能过热。
4. 7针脚模块：
5. 排针更多（如2×4），需焊接或使用扩展板。
6. 部分模块带有散热片或铝制外壳。

1. 4针转7针（I2C→SPI）：
2. 需额外电路：通过GPIO模拟DC、RES、CS引脚功能。
3. 例如：用Arduino的数字引脚连接DC、RES，通过软件配置实现SPI控制。
4. 7针转4针（SPI→I2C）：
5. 需确保模块支持I2C模式，并配置从机地址。
6. 可通过跳线帽或软件关闭未使用的SPI引脚。

注意事项：

1. 转换需注意电平匹配（如5V→3.3V需电平转换芯片）。

1. 4针脚模块：
2. 通常需3.3V供电，5V输入需串联电阻或使用电平转换器。
3. 待机功耗低（约10mA）。
4. 7针脚模块：
5. 部分支持5V逻辑输入，但需注意VCC电压匹配。
6. 全亮时功耗较高（约20-30mA）。

1. 4针脚模块：
2. 若需升级功能，可外接MCU扩展SPI接口。
3. 不建议用于需要动态显示的场景。
4. 7针脚模块：
5. 可轻松升级为触摸屏（需额外电容屏模块）。
6. 支持多屏拼接（通过级联CS引脚）。

总结

1. 优先选4针脚模块：空间有限、成本敏感、低速显示需求。
2. 优先选7针脚模块：高速刷新、复杂图形、多设备控制需求。
