如何排除 PCB 设计故障？

第一步是焊接所有元件，所有元件，而不仅仅是测试 PCB 的几个元件，所有应该在最终 PCB 上的元件。否则，您将无法完全测试 PCB。如果没有一些元件，它可能工作正常，但一旦焊接所有元件，它就会完全停止工作。

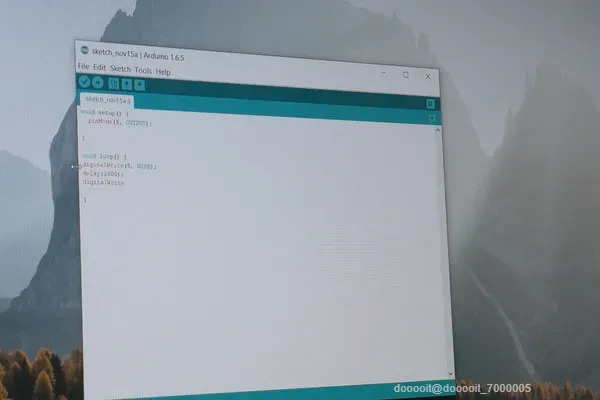

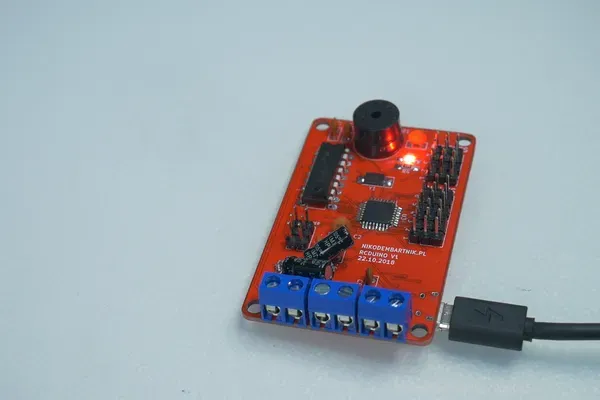

要查找是否有任何错误，请测试您的 PCB。如果有微控制器，请编写一个草图来测试 PCB 的所有功能。一次检查所有功能或一次检查一个功能。如果一切正常，请不要担心，但如果出现问题，请继续阅读。如果您没有任何微控制器，只需用万用表测试您的电路或为其通电并测试它是否正常工作。

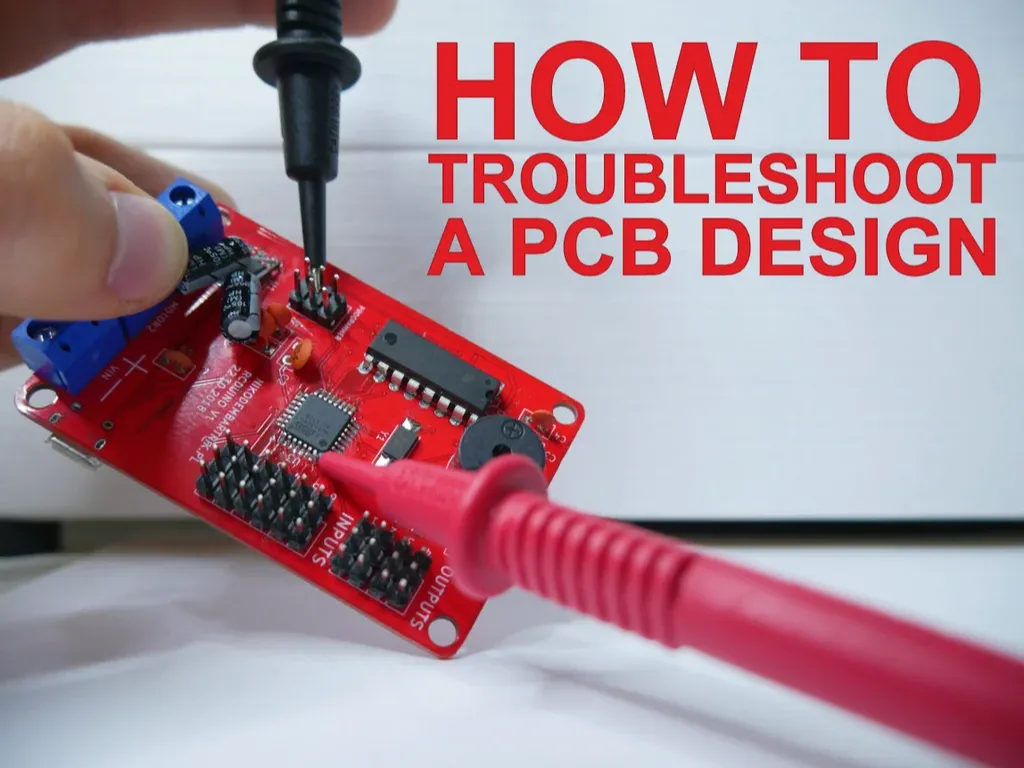

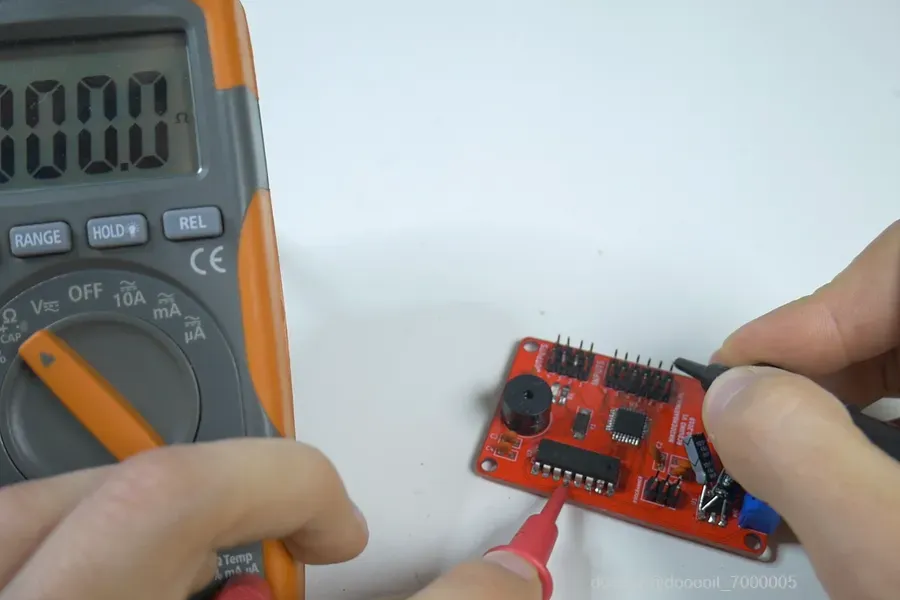

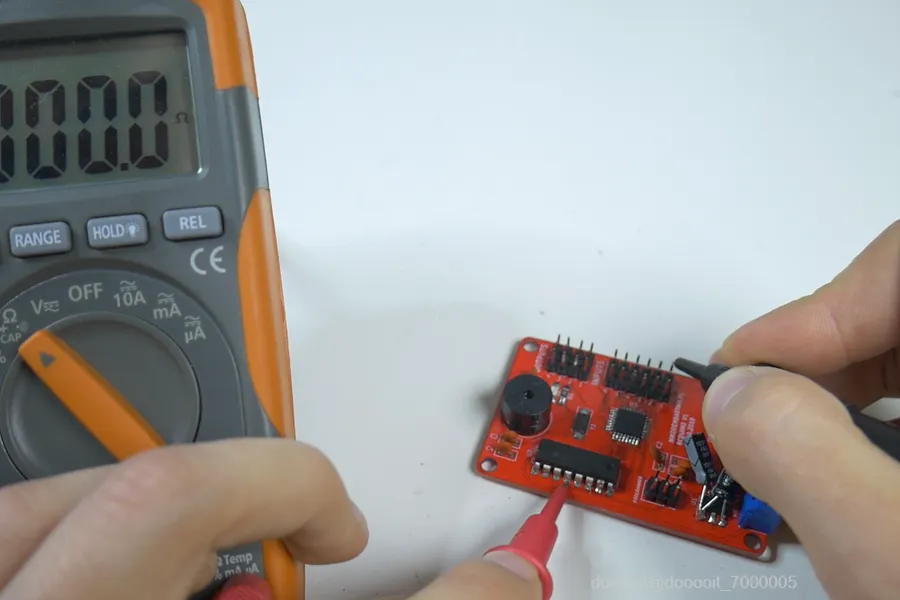

如果您发现 PCB 无法正常工作，首先要做的就是用万用表检查所有连接。检查是否有短路或开路。将万用表设置为欧姆测量或蜂鸣器模式并检查每个连接，以便更轻松地使用原理图和 PCB 布局。

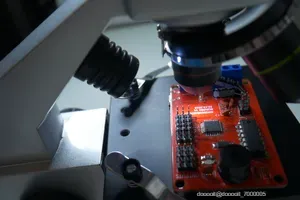

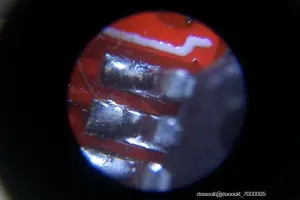

如果您有显微镜，即使是简单的显微镜，并且需要排除 SMD 元件焊接故障，也许这对您来说是一个很好的解决方案。我有时会使用显微镜来检查是否有短路，或者只是检查我是否正确焊接了某些东西。总的来说，它在电子商店里用处不大，这不是你必须拥有的东西，但当你处理微小的元件时，最好有一个。

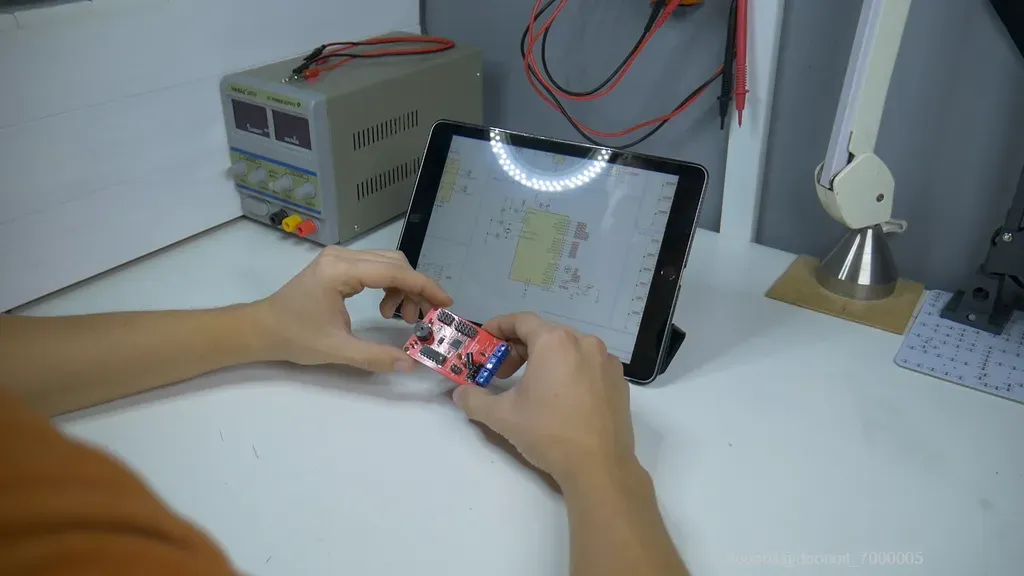

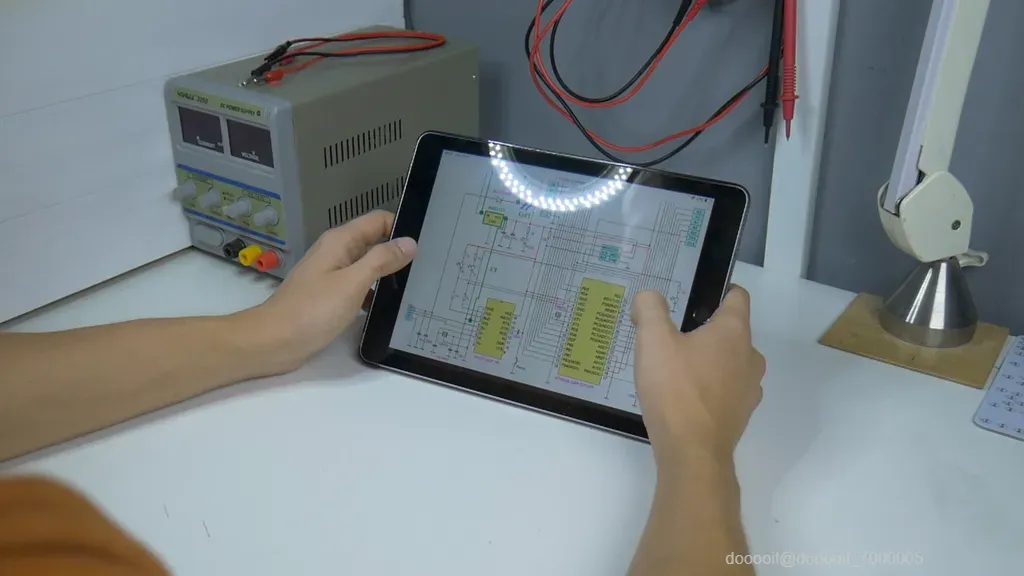

如果 PCB 上的所有东西都工作正常，请查看原理图和 PCB 布局，或者请朋友以全新的视角检查。尝试找出可能导致问题的原因。这是一个显而易见的步骤，但有时休息一天，第二天再查看原理图，会让您有全新的视角，更容易发现错误（例如 VCC 连接到 LED 的两侧），制作清晰的原理图是关键，如果您有清晰的原理图，这对您和其他人都有好处。

如果有些组件无法正常工作，请尝试通过 Google 搜索并找到使用您部件的其他人的原理图，检查他们如何将其连接到项目的其余部分，并找出这些原理图与您的原理图之间的区别。当然请记住，您在互联网上找到的并非全部都是正确的，但如果某个部件在多个原理图上以相同的方式连接，我们可以假设这就是应该做的事情。

我不太喜欢这个，可能是因为波兰的电子论坛社区，但如果你找不到问题的解决方案，请尝试在论坛上寻求帮助。有很多电子爱好者会很乐意帮助你，态度好一点，发布你的原理图并尽可能详细地描述你的问题。希望在一两天内电子专家能帮你解决问题。

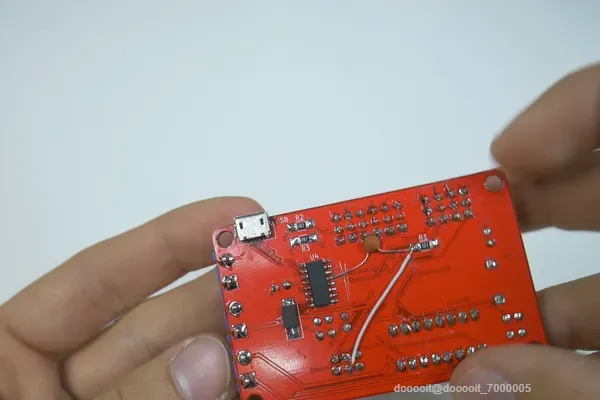

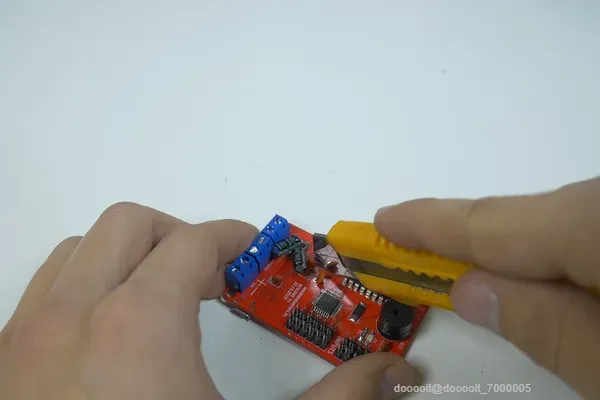

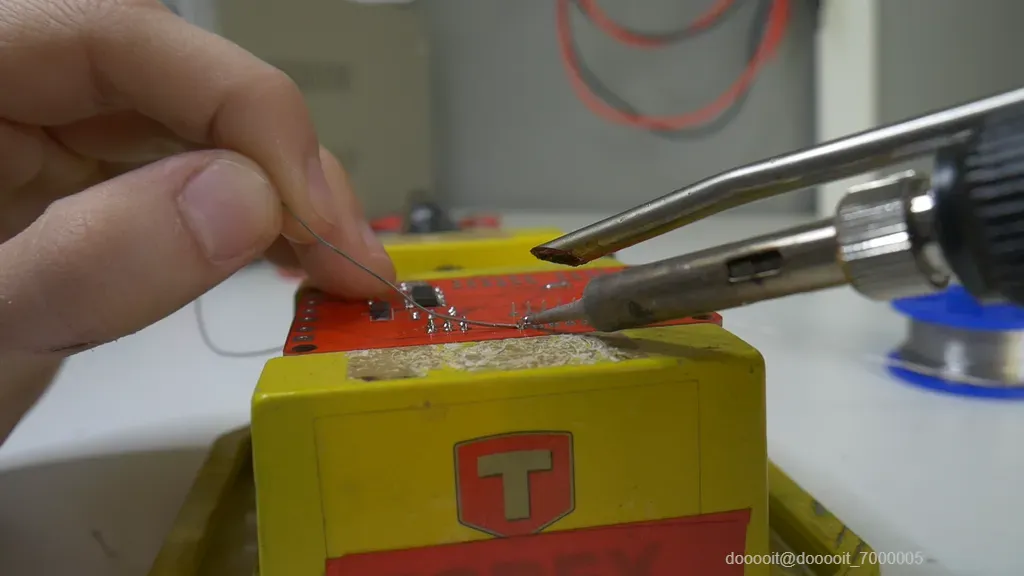

找到所有问题后，尝试修复它们，也许可以焊接电缆、电容器或像我一样用刀切割痕迹。为了省钱，尝试修复已有 PCB 上的问题，然后更改原理图并重新排序 PCB。

这里有一个简单的技巧可以避免 PCB 上的错误，这就是原型设计。在订购 PCB 之前，甚至在绘制原理图之前，先在面包板或原型板上制作出您的想法的原型，检查一切是否正常，然后根据该原型创建原理图。这是避免任何错误的最简单方法，但有时由于表面贴装的元件非常小，因此很难制作原型。

我曾经为我的所有项目制作过原型，但是由于我使用的组件越来越小，而且由于我正在进行的项目数量太多，我没有那么多时间，所以我几乎没有为我的所有项目制作原型。
