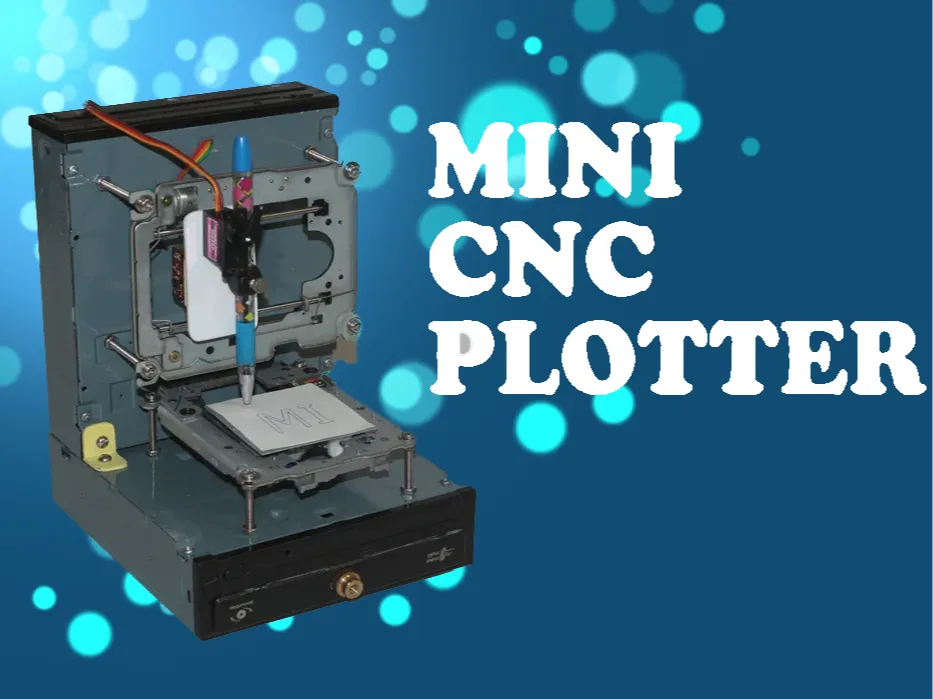

封面
在这篇文章中，我们将看到如何使用旧的废弃DVD驱动器、Arduino和L293D电机驱动板制作迷你CNC绘图机。我会涵盖所有要点，包括硬件组装、Arduino代码、Processing GUI界面、G代码生成等。接下来，我们将深入探讨每个步骤的具体细节，从准备所需材料开始，直到完成整个项目的软件编程

准备工作:

材料:

概述

CNC绘图机基本上是一个2.5轴的CNC机器，它在X轴和Y轴上各有一个步进电机，在Z轴上有一个伺服电机。一支笔连接在Y轴上，而Z轴用于控制笔的上下移动。

正如名称所示，绘图机根据给定的指令绘制或描绘图形。为了给机器下达绘制什么内容的指令，需要一种特殊的代码——G代码。图像将通过特殊软件转换为G代码，然后此G代码被发送到控制器，控制器指挥电机如何移动。结果是，机器将在纸上绘制出图像。

现在，让我们看看如何构建这样的机器，首先从材料清单开始。

材料清单


序号

项目

数量

1

报废DVD驱动器

2

2

Arduino UNO

1

3

L293D电机驱动板

1

4

迷你伺服电机

1

5

5V 1A电源适配器

1

6

若干电机连接线

——

7

所需的螺母和螺栓

——

软件清单

  1. Arduino IDE：用于编写和上传代码到Arduino板。
  2. Processing IDE：可用于进一步处理绘图数据，或作为替代方案生成G代码。
  3. Inkscape版本0.48.5：一个开源的矢量图形编辑软件，可以用来创建或编辑要由CNC绘图机制作的设计，并帮助将图像转换为G代码。
1

DVD光驱

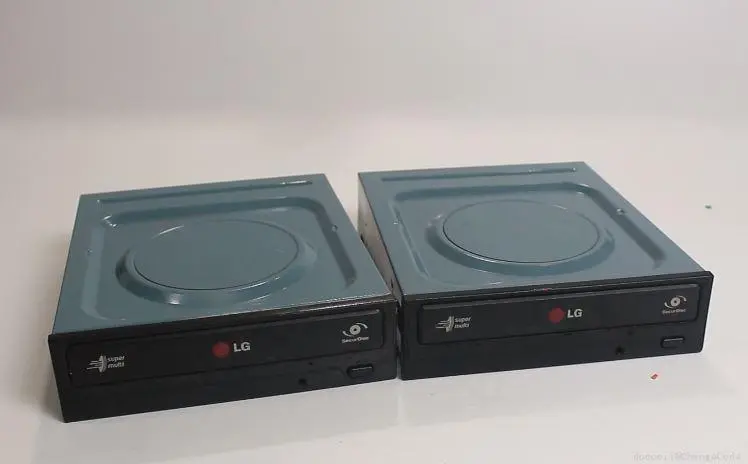

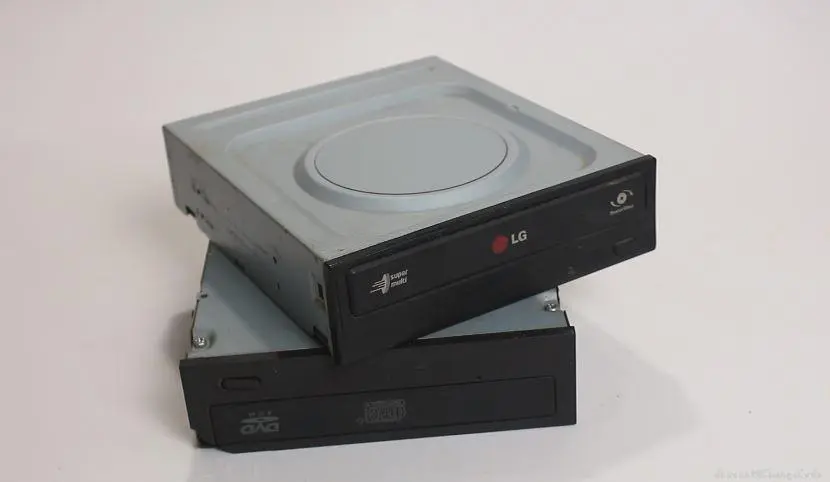

为了制作基于Arduino的迷你CNC绘图机，我们显然需要两个废弃的DVD光驱。

我在当地的电脑维修店以不到1美元的价格购买了这些光驱。我们将使用其中的步进电机及滑动机构。需要注意的是，并非所有DVD光驱都内置步进电机；如果电机接了4根电线，则表明它是一个步进电机。

2

光驱拆解

向左
向右
123

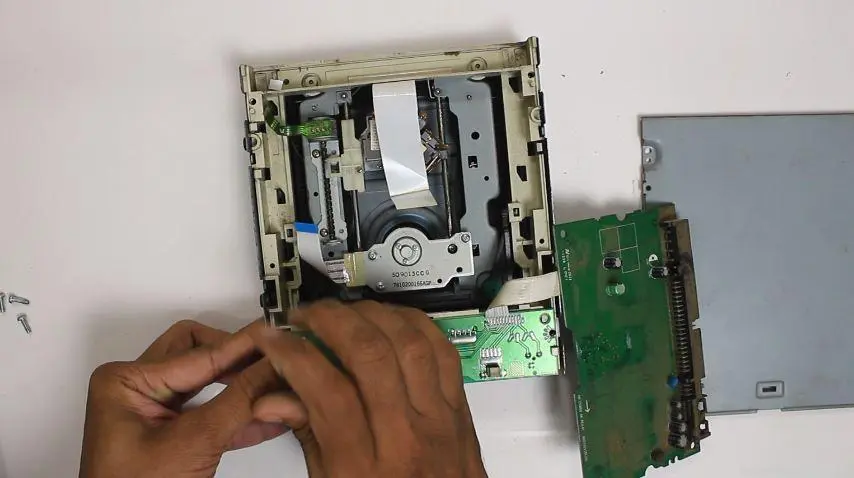

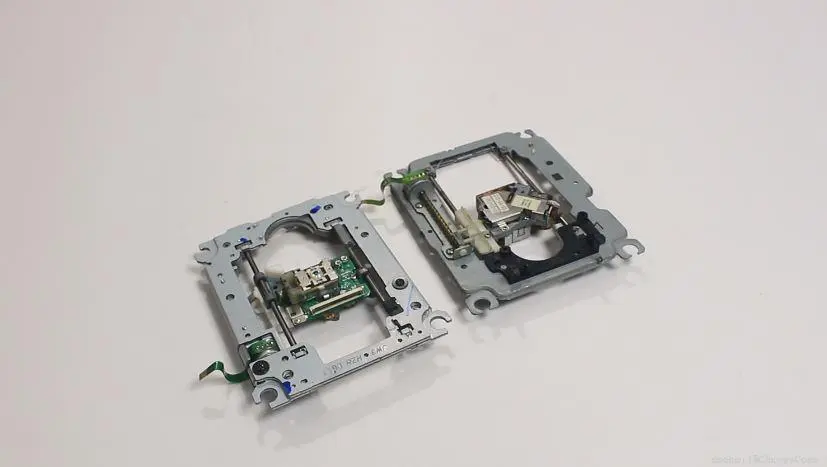

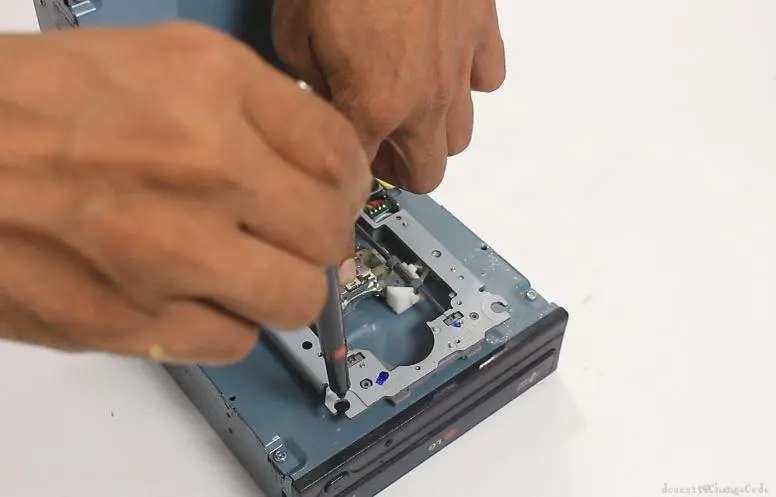

我用螺丝刀迅速拧开DVD光驱的外壳，并通过施加一些力从中取出步进电机机构。这样，我就得到了两个步进电机机构和两个空的DVD光驱外壳。

3

电机接线

向左
向右
123

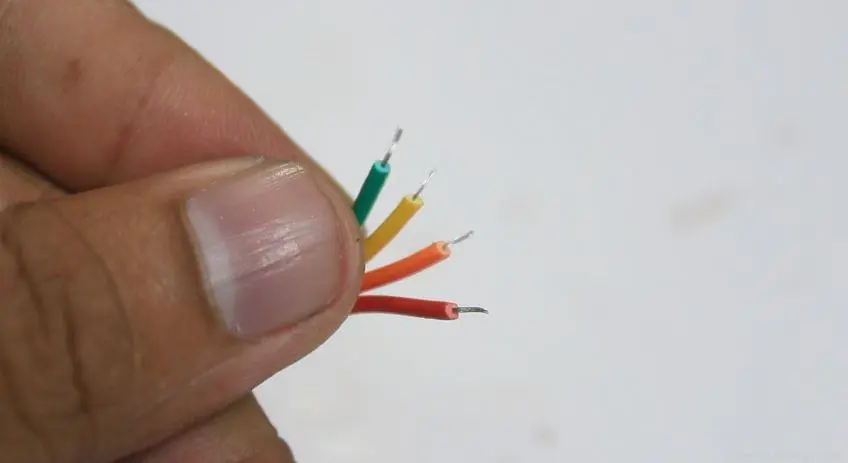

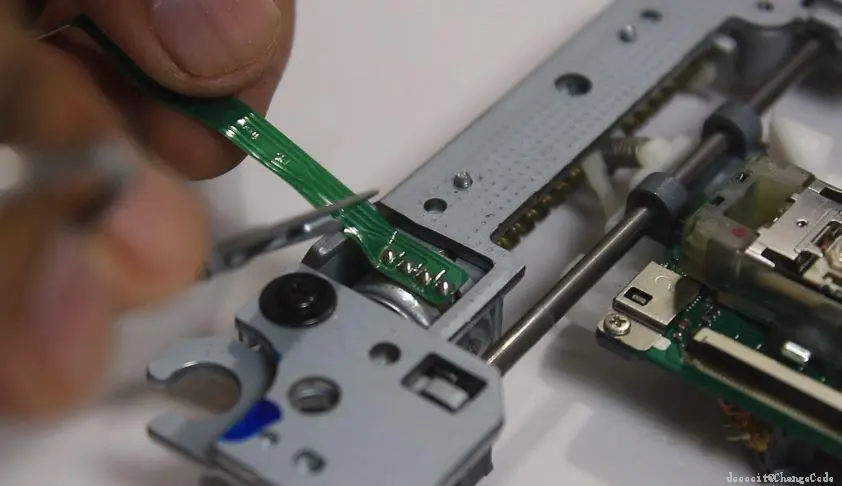

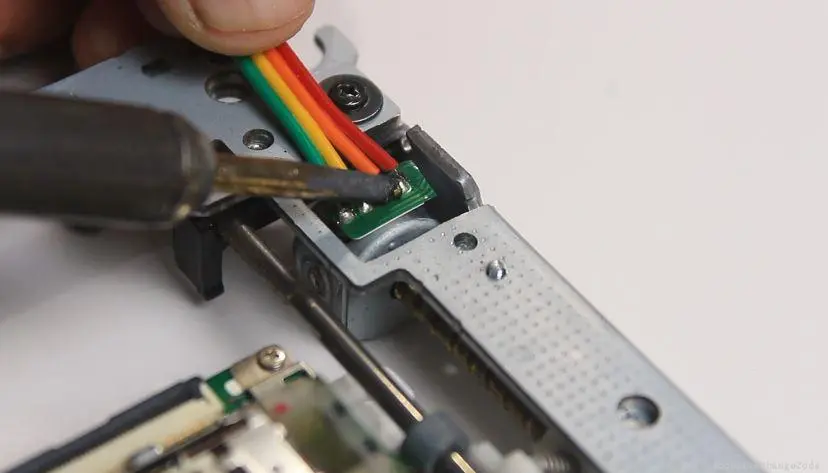

取出步进电机机构后，我用剪刀剪断了默认的电机连接线。然后，我拿来大约40厘米长的杜邦4芯线，将其切成两段，每段用于一个步进电机的连接。接着，我小心地剥去杜邦线的外皮，避免损坏铜丝，然后将它们焊接到步进电机裸露的引脚上。

4

外壳喷色

向左
向右
12

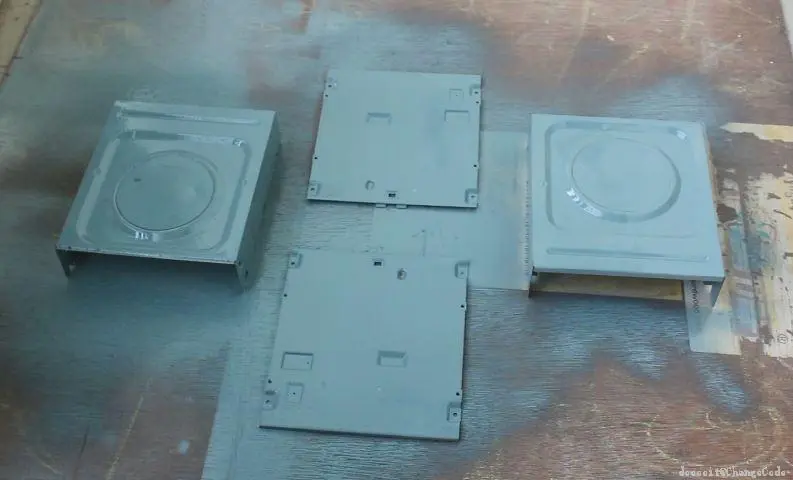

为了成品的好看，我给他喷涂了一些灰色颜料。

5

角铁固定

向左
向右
123

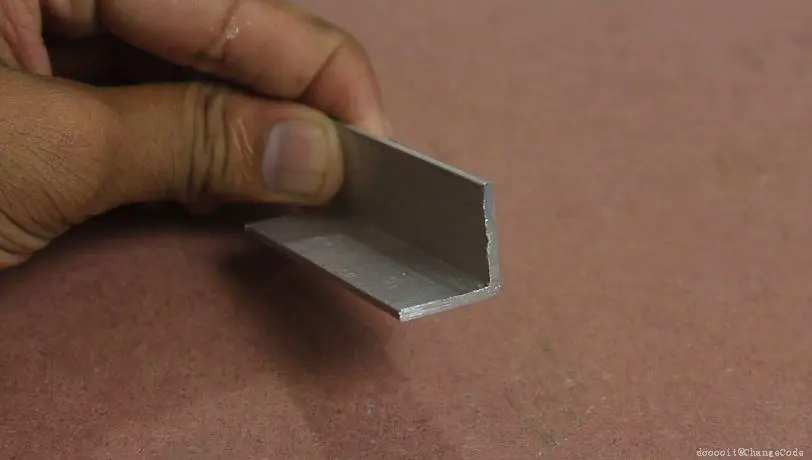

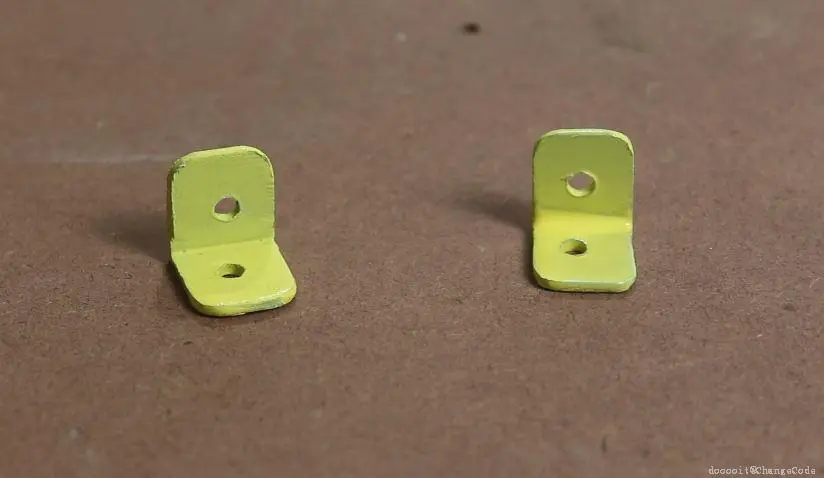

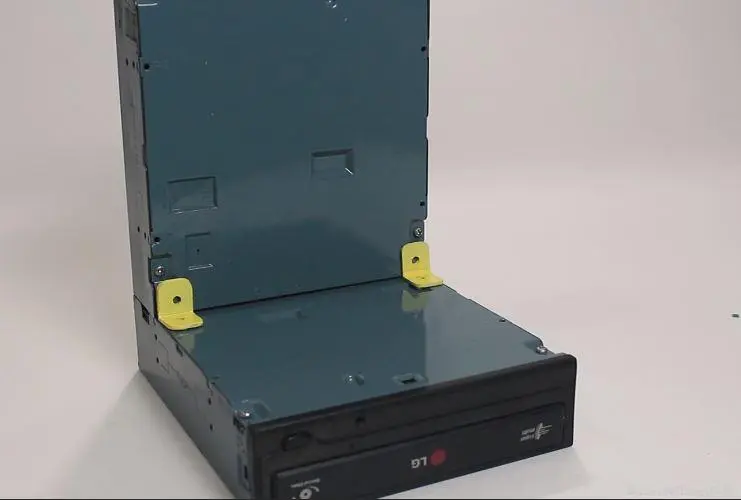

用一块20 x 20毫米的角铁制作X轴和Y轴的支架。我在角铁上钻了5毫米的孔，并将其切成两段夹具，进一步使用这些夹具和M5X10螺母及螺栓来固定两个轴。

6

钻出电机所需螺孔

向左
向右
12

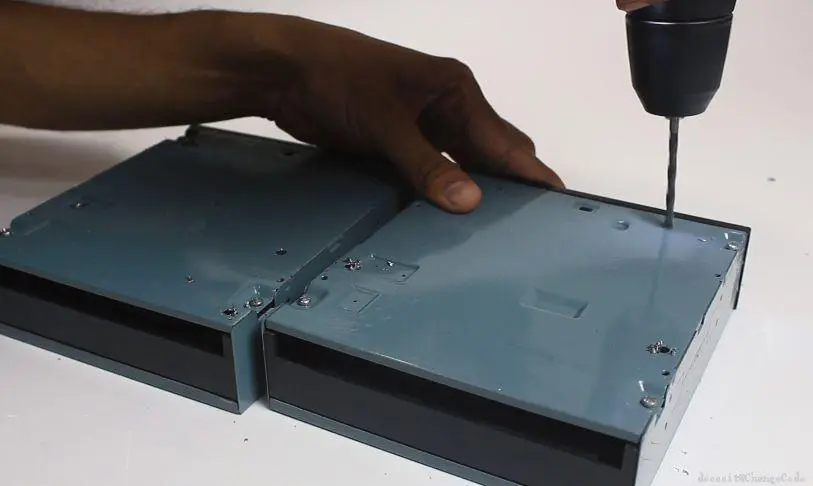

现在，我在DVD光驱外壳上标记孔的位置，以便为两个步进电机机构的安装做准备。我使用钻孔机小心地钻出5毫米的孔。

7

电机固定

向左
向右
123

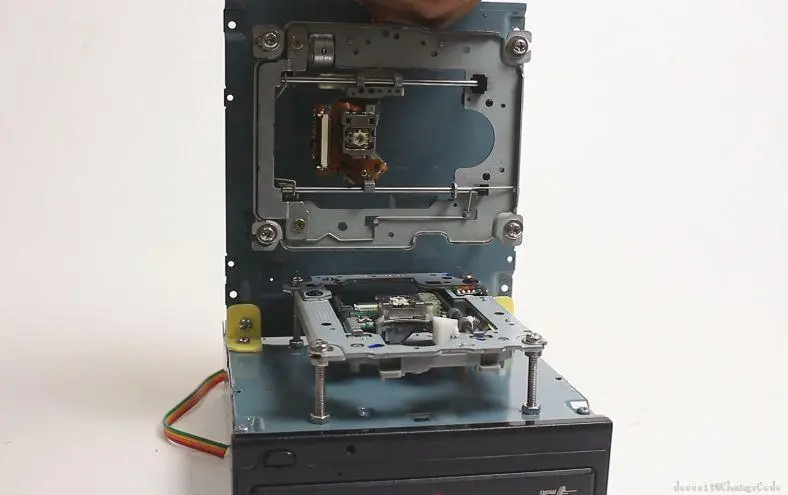

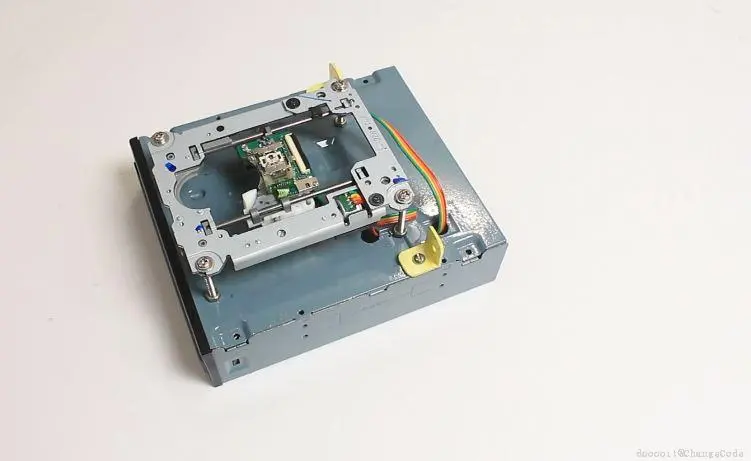

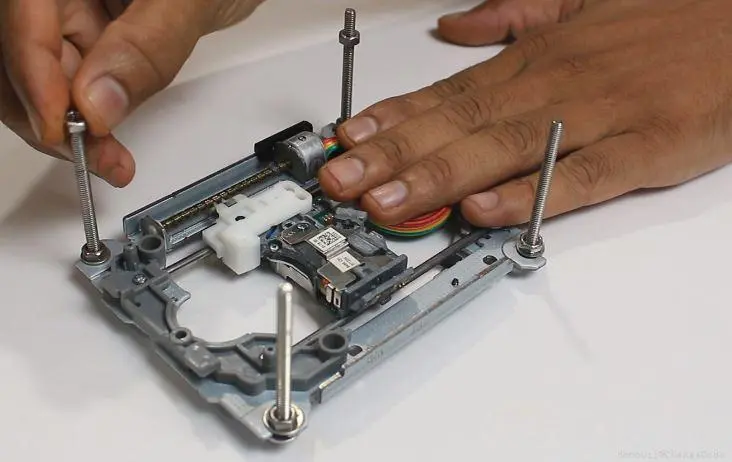

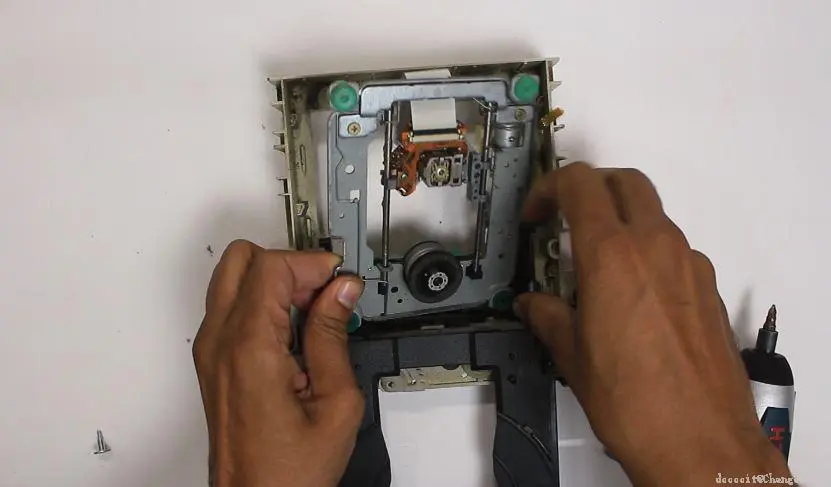

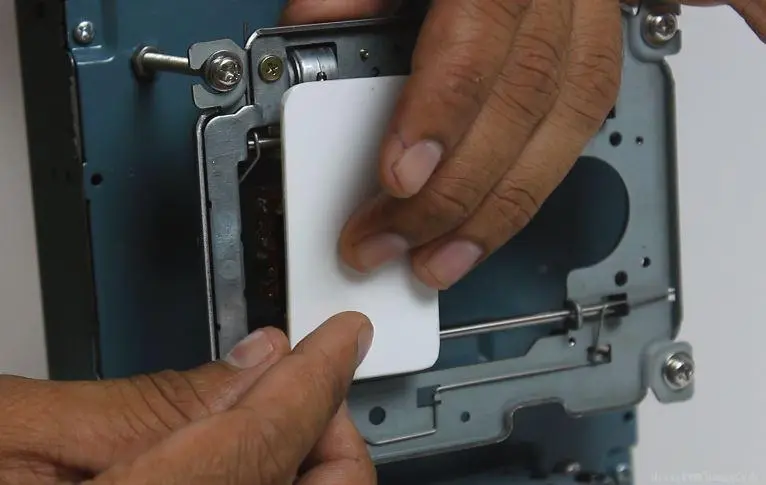

在DVD光驱外壳上钻孔后，我在步进电机机构的四个角上固定了四颗M4 X 60的螺母和螺栓。现在，我把步进电机机构放到相应的位置，并用M4螺母固定住所有四个螺栓。

8

制作笔的上下移动机制

向左
向右
12345678

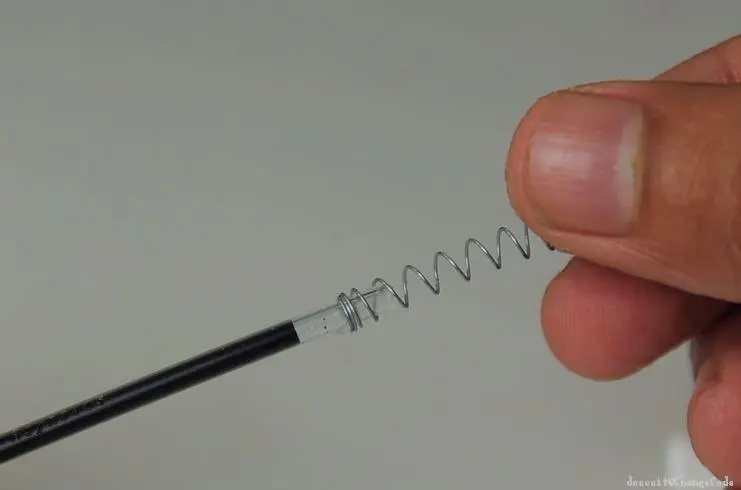

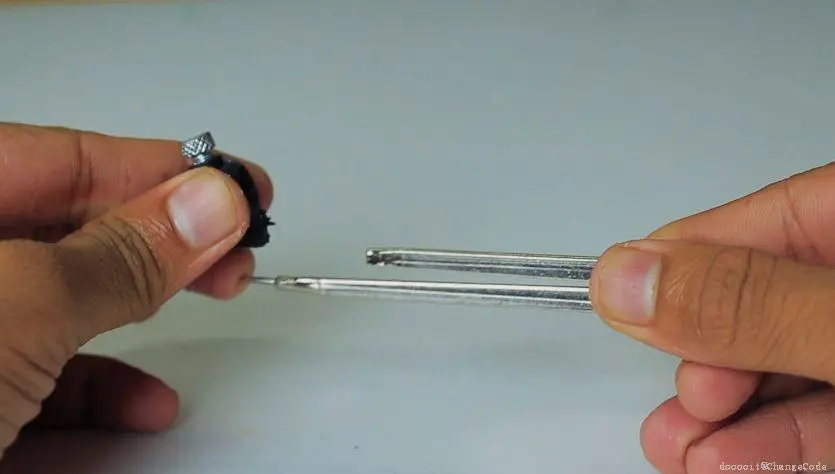

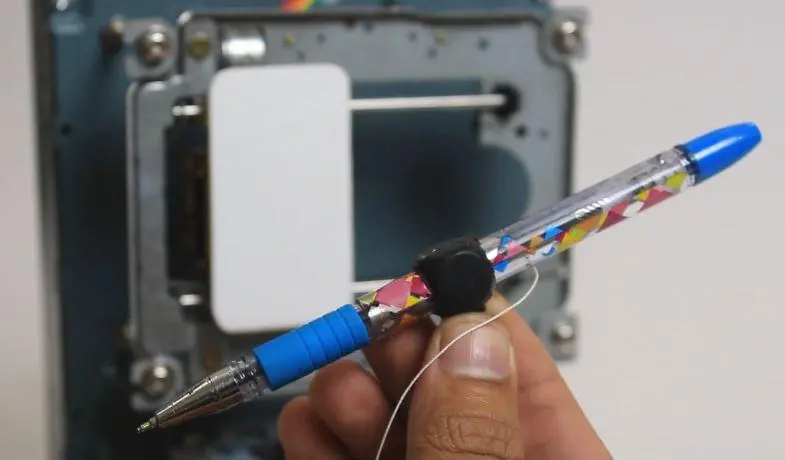

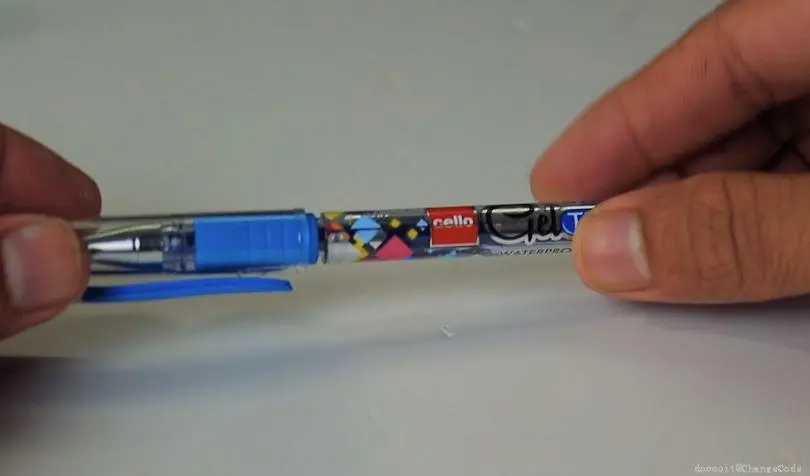

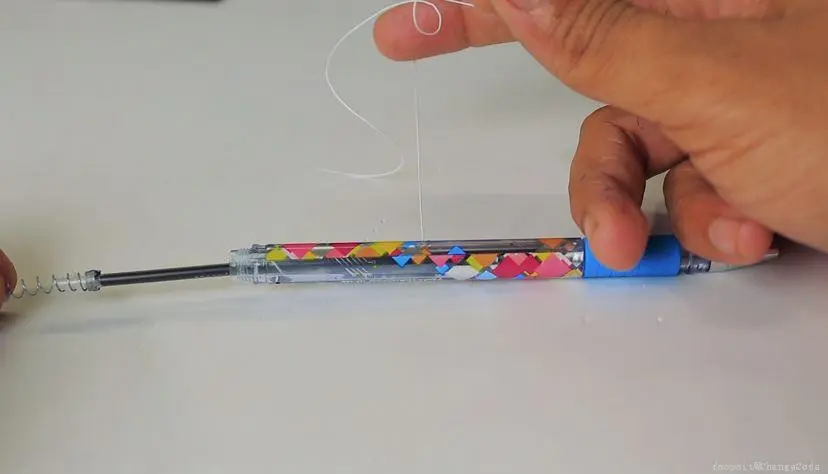

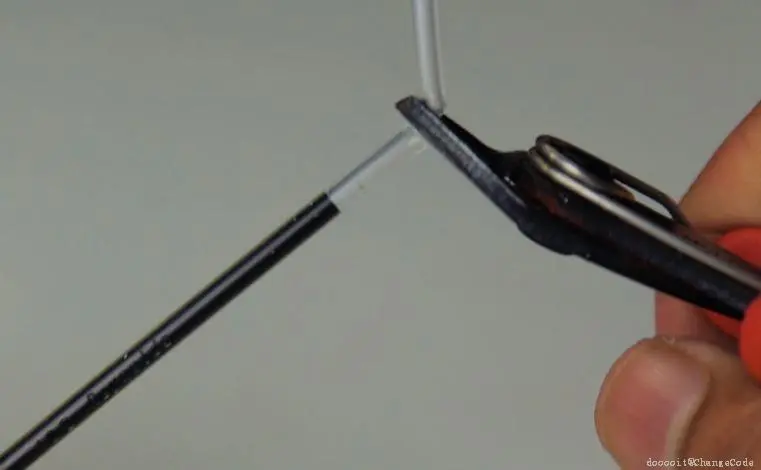

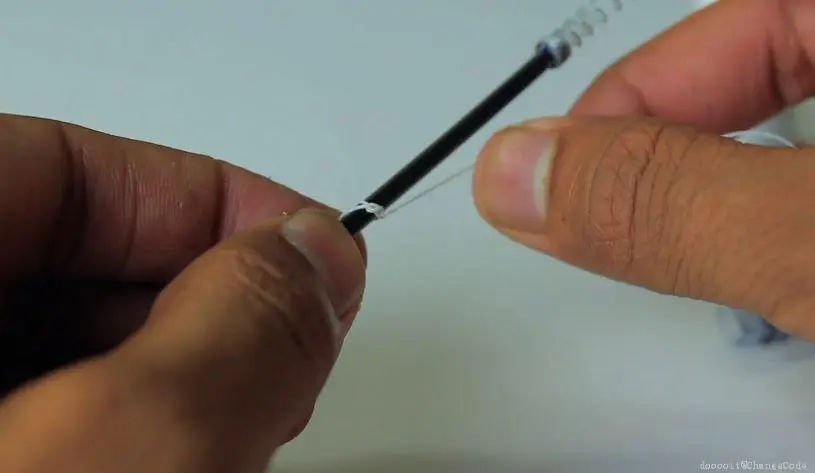

这是制作迷你Arduino CNC绘图机中最重要的一步，我们将在此步骤中制作笔的上下移动机制。首先，我取了一个圆规，并小心地移除了它的笔夹部分。然后，我使用了一支顶部和底部可以打开的普通笔。首先取出笔芯，从顶端切下大约2厘米的部分。现在，我在笔芯的顶部放置了一个从其他按压式笔中 salvaged（回收）的弹簧。接着，我用一根结实的线，在笔芯的中部绑紧，并用超级胶水固定在其位置上。现在，在笔身中部正上方的位置，我钻了一个小孔。

接下来，我小心地将笔芯放入笔中，并把线从孔中拉出。这样我就完成了笔的上下移动机制：当我拉动线时，笔芯会向上推；当我释放线时，笔芯会落下。由于在笔芯顶部装有弹簧，笔尖能与纸张保持良好的摩擦力。最后，我把笔放在笔夹中，并用超级胶水将其固定在X轴上。

9

伺服电机控制

向左
向右
12

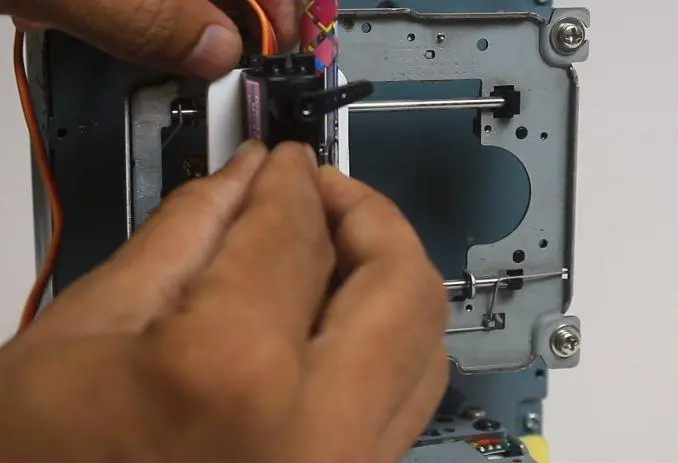

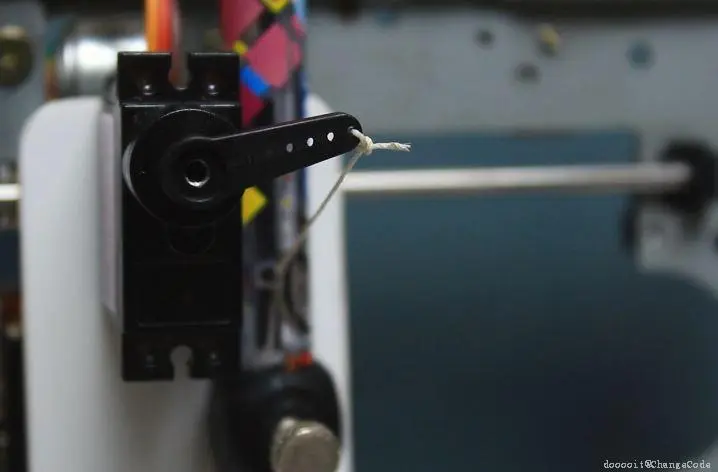

我在X轴上安装了一个小型伺服电机，并将线绑在小型伺服电机的旋钮上。

10

安装Arduino控制器及电机驱动板

向左
向右
123

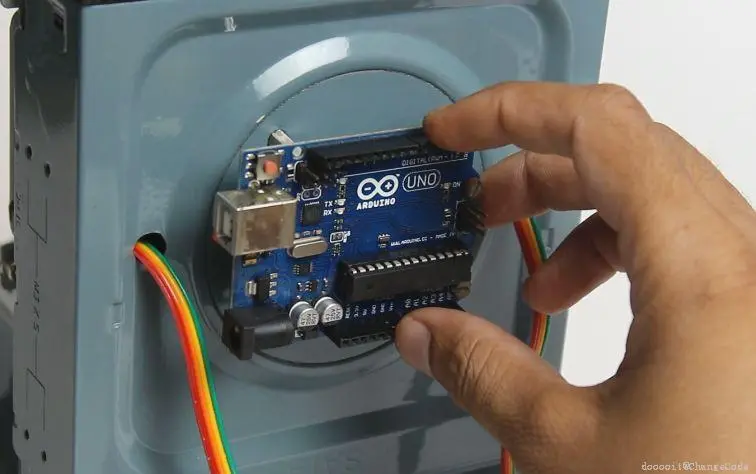

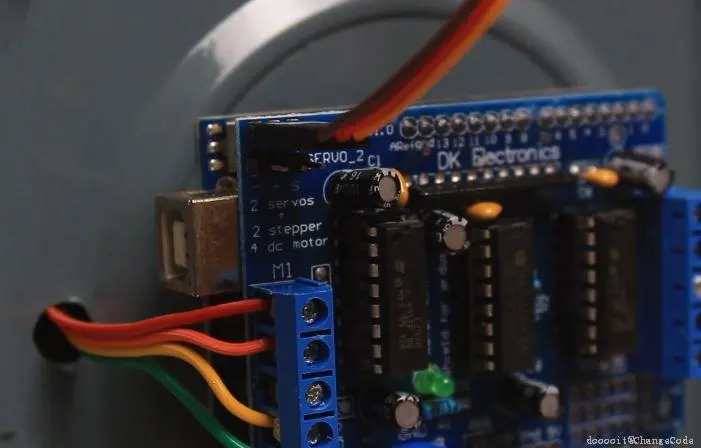

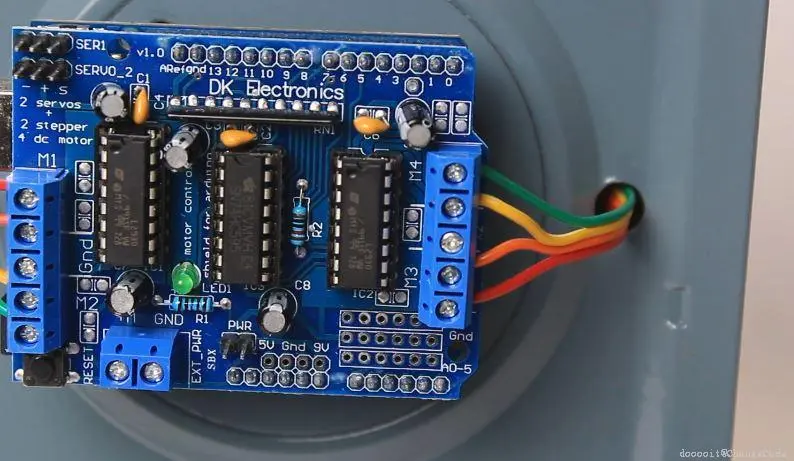

我在机器背面钻了四个孔，并拧入四个15毫米的间隔柱，以便将Arduino UNO安装上去。然后，将L293D电机驱动板安装在Arduino UNO上。通过这些步骤，Arduino CNC绘图机的组装就完成了，接下来我们将进行接线。

11

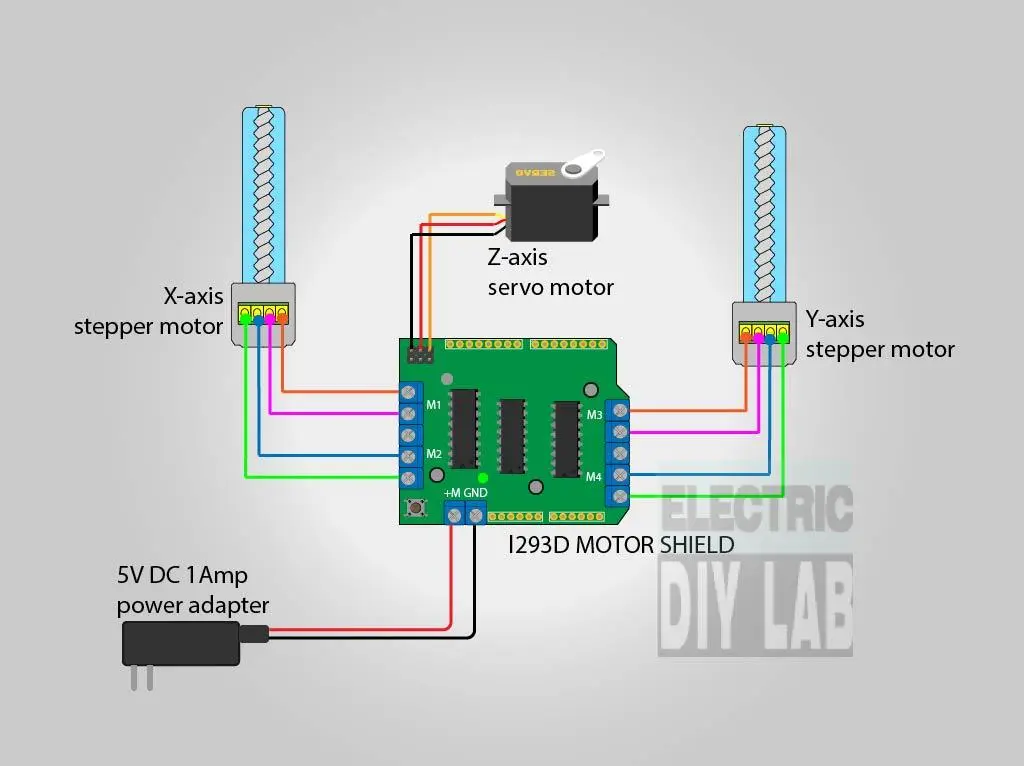

电路图



12

步进电机接线前的准备工作

向左
向右
123

我们使用Arduino UNO作为CNC机器的核心，正如我们知道的，CNC机器中使用了步进电机。步进电机不容易控制，因此我们这里使用L293D电机驱动板来控制步进电机，同时使用一个伺服电机来实现笔的上下移动。

在开始接线之前，首先我们需要确认步进电机的正确接线。我们的步进电机有4根线，这意味着它有两个线圈，即两组线各自形成一个线圈。因此，我们需要找出哪两根线属于同一个线圈。这里我使用万用表进行连续性测试来确定这一点。

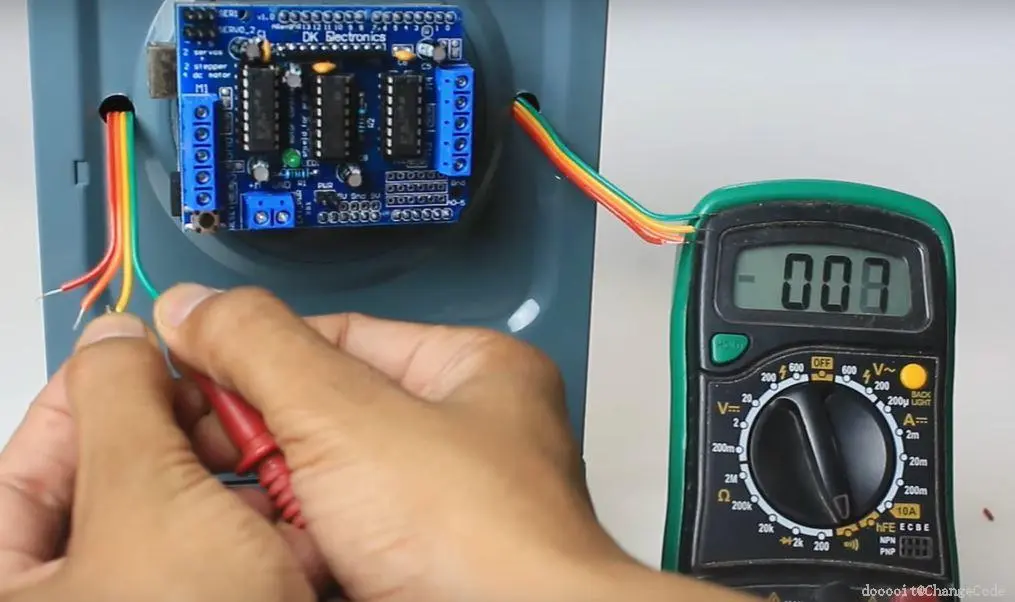

我把万用表设置为连续性测试模式，并将测试笔逐一连接到电机的线上。如果在任意两根线之间测得连续性（几欧姆的电阻），则说明这两根线属于同一个线圈，剩下的两根线则属于另一个线圈。

13

完成接线

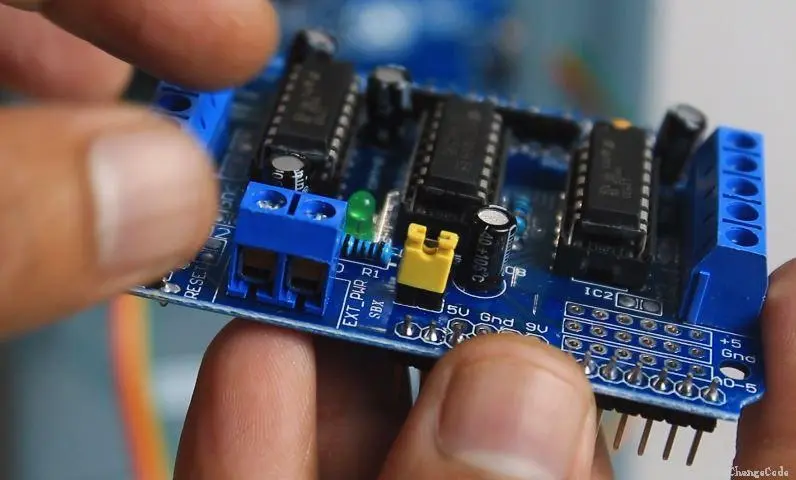

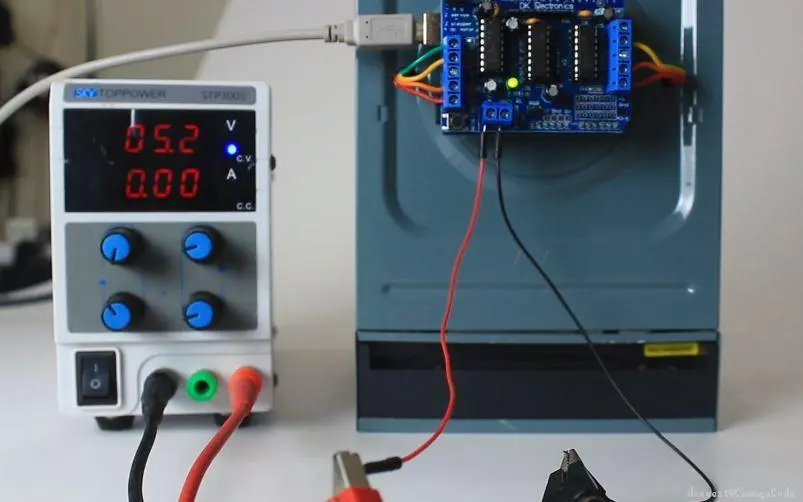

别忘了移除黄色跳线，并按照上述图示连接步进电机的电线。同时，将伺服电机连接到L293D电机驱动板上的伺服1端子。

你需要一个电源适配器为机器供电，可以使用5V直流1安的电源适配器。

通过这些步骤，接线工作就完成了。接下来，我们可以进入Arduino代码上传的过程。

14

ARDUINO 代码讲解


你可以从下面的链接下载。

  1. Arduino代码
  2. AFMotor库

首先，我们需要在Arduino IDE中安装AFMotor库。如果你不知道如何添加库，只需谷歌搜索即可。

现在，无需做任何修改，直接上传代码。

这里，我将解释代码中一些可能对你有用的重要的部分。

以下是伺服电机上下移动的值，如果需要可以增加或减少。如果伺服电机的工作方向相反，请交换penZUp和penZDown的值。

// Servo position for Up and Down
const int penZUp = 120;
const int penZDown = 50;

以下是用于更改CNC绘图机速度的值，你可以将StepDelay的值从0调整到2：

  1. 0代表最高速度，
  2. 2代表最低速度，

理想情况下，将其保持在1。

float StepInc = 1;
int StepDelay = 1;
int LineDelay =0;
int penDelay = 50;

如果你的绘图区域较大，你可以通过修改这里的Xmax和Ymax的值来调整最大绘图范围。这样可以根据实际需要扩展CNC绘图机的工作区域。

float Xmin = 0;
float Xmax = 40;
float Ymin = 0;
float Ymax = 40;
float Zmin = 0;
float Zmax = 1;
15

完整代码

#include <Servo.h>
#include <AFMotor.h>

#define LINE_BUFFER_LENGTH 512

char STEP = MICROSTEP ;

const int penZUp = 120;
const int penZDown = 50;

const int penServoPin =10 ;

const int stepsPerRevolution = 48;

Servo penServo;

AF_Stepper myStepperY(stepsPerRevolution,1);
AF_Stepper myStepperX(stepsPerRevolution,2);

struct point {
float x;
float y;
float z;
};

struct point actuatorPos;

float StepInc = 1;
int StepDelay = 1;
int LineDelay =0;
int penDelay = 50;

float StepsPerMillimeterX = 100.0;
float StepsPerMillimeterY = 100.0;

float Xmin = 0;
float Xmax = 40;
float Ymin = 0;
float Ymax = 40;
float Zmin = 0;
float Zmax = 1;

float Xpos = Xmin;
float Ypos = Ymin;
float Zpos = Zmax;

boolean verbose = false;

void setup() {
Serial.begin( 9600 );
penServo.attach(penServoPin);
penServo.write(penZUp);
delay(100);

myStepperX.setSpeed(600);

myStepperY.setSpeed(600);
Serial.println("Mini CNC Plotter alive and kicking!");
Serial.print("X range is from ");
Serial.print(Xmin);
Serial.print(" to ");
Serial.print(Xmax);
Serial.println(" mm.");
Serial.print("Y range is from ");
Serial.print(Ymin);
Serial.print(" to ");
Serial.print(Ymax);
Serial.println(" mm.");
}

void loop()
{
delay(100);
char line[ LINE_BUFFER_LENGTH ];
char c;
int lineIndex;
bool lineIsComment, lineSemiColon;

lineIndex = 0;
lineSemiColon = false;
lineIsComment = false;

while (1) {

while ( Serial.available()>0 ) {
c = Serial.read();
if (( c == '\n') || (c == '\r') ) { // End of line reached
if ( lineIndex > 0 ) { // Line is complete. Then execute!
line[ lineIndex ] = '\0'; // Terminate string
if (verbose) {
Serial.print( "Received : ");
Serial.println( line );
}
processIncomingLine( line, lineIndex );
lineIndex = 0;
}
else {
// Empty or comment line. Skip block.
}
lineIsComment = false;
lineSemiColon = false;
Serial.println("ok");
}
else {
if ( (lineIsComment) || (lineSemiColon) ) { // Throw away all comment characters
if ( c == ')' ) lineIsComment = false; // End of comment. Resume line.
}
else {
if ( c <= ' ' ) { // Throw away whitepace and control characters
}
else if ( c == '/' ) { // Block delete not supported. Ignore character.
}
else if ( c == '(' ) { // Enable comments flag and ignore all characters until ')' or EOL.
lineIsComment = true;
}
else if ( c == ';' ) {
lineSemiColon = true;
}
else if ( lineIndex >= LINE_BUFFER_LENGTH-1 ) {
Serial.println( "ERROR - lineBuffer overflow" );
lineIsComment = false;
lineSemiColon = false;
}
else if ( c >= 'a' && c <= 'z' ) { // Upcase lowercase
line[ lineIndex++ ] = c-'a'+'A';
}
else {
line[ lineIndex++ ] = c;
}
}
}
}
}
}

void processIncomingLine( char* line, int charNB ) {
int currentIndex = 0;
char buffer[ 64 ]; // Hope that 64 is enough for 1 parameter
struct point newPos;

newPos.x = 0.0;
newPos.y = 0.0;

while( currentIndex < charNB ) {
switch ( line[ currentIndex++ ] ) { // Select command, if any
case 'U':
penUp();
break;
case 'D':
penDown();
break;
case 'G':
buffer[0] = line[ currentIndex++ ]; // /!\ Dirty - Only works with 2 digit commands
// buffer[1] = line[ currentIndex++ ];
// buffer[2] = '\0';
buffer[1] = '\0';

switch ( atoi( buffer ) ){ // Select G command
case 0: // G00 & G01 - Movement or fast movement. Same here
case 1:
// /!\ Dirty - Suppose that X is before Y
char* indexX = strchr( line+currentIndex, 'X' ); // Get X/Y position in the string (if any)
char* indexY = strchr( line+currentIndex, 'Y' );
if ( indexY <= 0 ) {
newPos.x = atof( indexX + 1);
newPos.y = actuatorPos.y;
}
else if ( indexX <= 0 ) {
newPos.y = atof( indexY + 1);
newPos.x = actuatorPos.x;
}
else {
newPos.y = atof( indexY + 1);
indexY = '\0';
newPos.x = atof( indexX + 1);
}
drawLine(newPos.x, newPos.y );
// Serial.println("ok");
actuatorPos.x = newPos.x;
actuatorPos.y = newPos.y;
break;
}
break;
case 'M':
buffer[0] = line[ currentIndex++ ]; // /!\ Dirty - Only works with 3 digit commands
buffer[1] = line[ currentIndex++ ];
buffer[2] = line[ currentIndex++ ];
buffer[3] = '\0';
switch ( atoi( buffer ) ){
case 300:
{
char* indexS = strchr( line+currentIndex, 'S' );
float Spos = atof( indexS + 1);
// Serial.println("ok");
if (Spos == 30) {
penDown();
}
if (Spos == 50) {
penUp();
}
break;
}
case 114: // M114 - Repport position
Serial.print( "Absolute position : X = " );
Serial.print( actuatorPos.x );
Serial.print( " - Y = " );
Serial.println( actuatorPos.y );
break;
default:
Serial.print( "Command not recognized : M");
Serial.println( buffer );
}
}
}
}

void drawLine(float x1, float y1) {

if (verbose)
{
Serial.print("fx1, fy1: ");
Serial.print(x1);
Serial.print(",");
Serial.print(y1);
Serial.println("");
}

if (x1 >= Xmax) {
x1 = Xmax;
}
if (x1 <= Xmin) {
x1 = Xmin;
}
if (y1 >= Ymax) {
y1 = Ymax;
}
if (y1 <= Ymin) {
y1 = Ymin;
}

if (verbose)
{
Serial.print("Xpos, Ypos: ");
Serial.print(Xpos);
Serial.print(",");
Serial.print(Ypos);
Serial.println("");
}

if (verbose)
{
Serial.print("x1, y1: ");
Serial.print(x1);
Serial.print(",");
Serial.print(y1);
Serial.println("");
}

x1 = (int)(x1*StepsPerMillimeterX);
y1 = (int)(y1*StepsPerMillimeterY);
float x0 = Xpos;
float y0 = Ypos;

long dx = abs(x1-x0);
long dy = abs(y1-y0);
int sx = x0<x1 ? StepInc : -StepInc;
int sy = y0<y1 ? StepInc : -StepInc;

long i;
long over = 0;

if (dx > dy) {
for (i=0; i<dx; ++i) {
myStepperX.onestep(sx,STEP);
over+=dy;
if (over>=dx) {
over-=dx;
myStepperY.onestep(sy,STEP);
}
delay(StepDelay);
}
}
else {
for (i=0; i<dy; ++i) {
myStepperY.onestep(sy,STEP);
over+=dx;
if (over>=dy) {
over-=dy;
myStepperX.onestep(sx,STEP);
}
delay(StepDelay);
}
}

if (verbose)
{
Serial.print("dx, dy:");
Serial.print(dx);
Serial.print(",");
Serial.print(dy);
Serial.println("");
}

if (verbose)
{
Serial.print("Going to (");
Serial.print(x0);
Serial.print(",");
Serial.print(y0);
Serial.println(")");
}

delay(LineDelay);
// Update the positions
Xpos = x1;
Ypos = y1;
}

void penUp() {
penServo.write(penZUp);
delay(penDelay);
Zpos=Zmax;
digitalWrite(15, LOW);
digitalWrite(16, HIGH);
if (verbose) {
Serial.println("Pen up!");
}
}

void penDown() {
penServo.write(penZDown);
delay(penDelay);
Zpos=Zmin;
digitalWrite(15, HIGH);
digitalWrite(16, LOW);
if (verbose) {
Serial.println("Pen down.");
}
}

目前代码已经上传，现在是时候生成G代码了。

INO
CNCDraw.ino
9.48KB
16

G-code生成


要使用CNC绘图机进行绘制，我们显然需要G代码。G代码是CNC机器的语言。

在这个项目中，我们将使用Inkscape软件和Makerboat G代码库来生成图像的G代码。

首先，下载Inkscape 0.48.5版本，并下载Makerboat G代码扩展。

安装Inkscape软件，并按照以下步骤添加扩展。


请注意，您需要下载Inkscape 0.48.5版本。
17

导出G-code注意事项

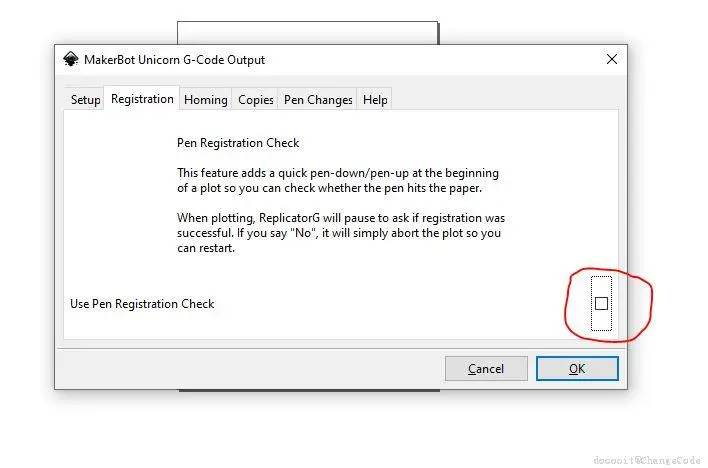

注意：如果在机器即将开始时Arduino断开连接或重置，请在导出G代码时取消选中以下选项。

18

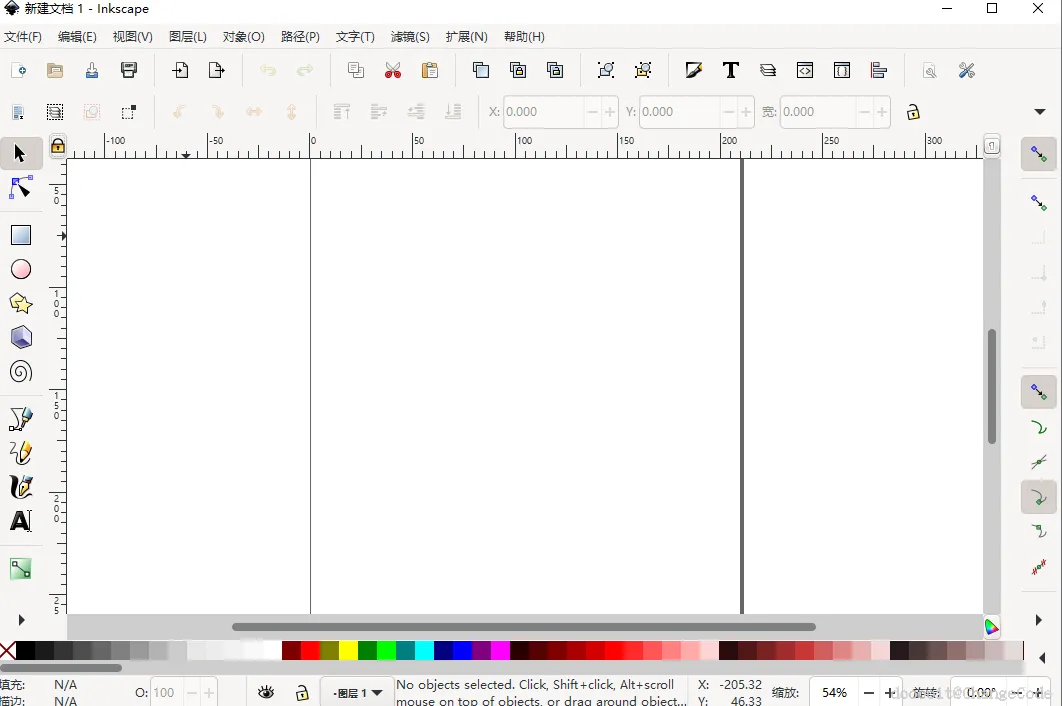

Inkscape模板

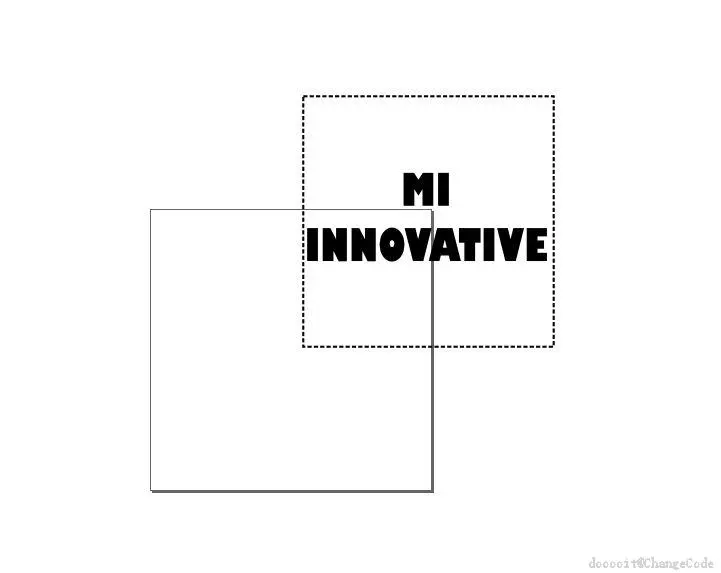

注意：如果你的机器只绘制了图案的一部分，你可以使用这个Inkscape模板。下载此模板并在Inkscape中打开它，然后将你的设计放置在虚线框内。

19

GCTRL


此时，我们的机器已经准备好绘制任何东西，只需等待命令。我们还生成了G代码，但是如何将这个G代码发送给机器呢？

为此，我们将使用GCTRL，这是Processing中的一个G代码发送GUI。我们通过Processing和GCTRL的帮助向机器流式传输G代码。

希望你已经从上面下载了GCTRL，如果没有，请从这里下载。

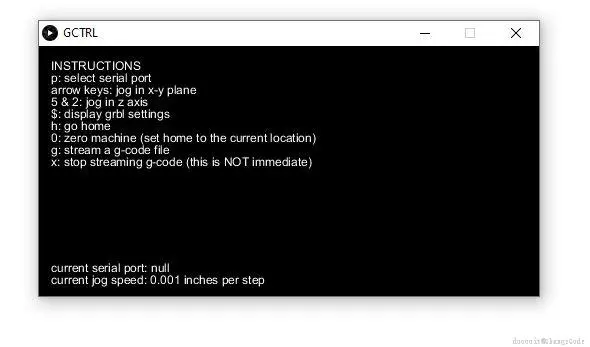

只需双击打开GCTRL.pde文件。现在点击Processing窗口右上角可见的播放按钮，将会出现这样的窗口：

使用GCTRL的步骤

所有关于如何使用此图形用户界面（GUI）的详细信息都清楚地写在那里。

- 通过按“p”键，你可以从下拉列表中选择COM端口。

- 选择端口后，可以使用箭头键来手动移动X轴和Y轴。

- 使用数字键“5”和“2”来控制笔的上下移动。

- 要发送G代码到Arduino，请按“g”键并从浏览窗口中选择G代码文件。一旦选择文件并按下回车键，机器就开始绘制图案。

通过这种方式，基于Arduino的迷你CNC绘图机的制作过程就完成了。希望我已经涵盖了主要的要点。
