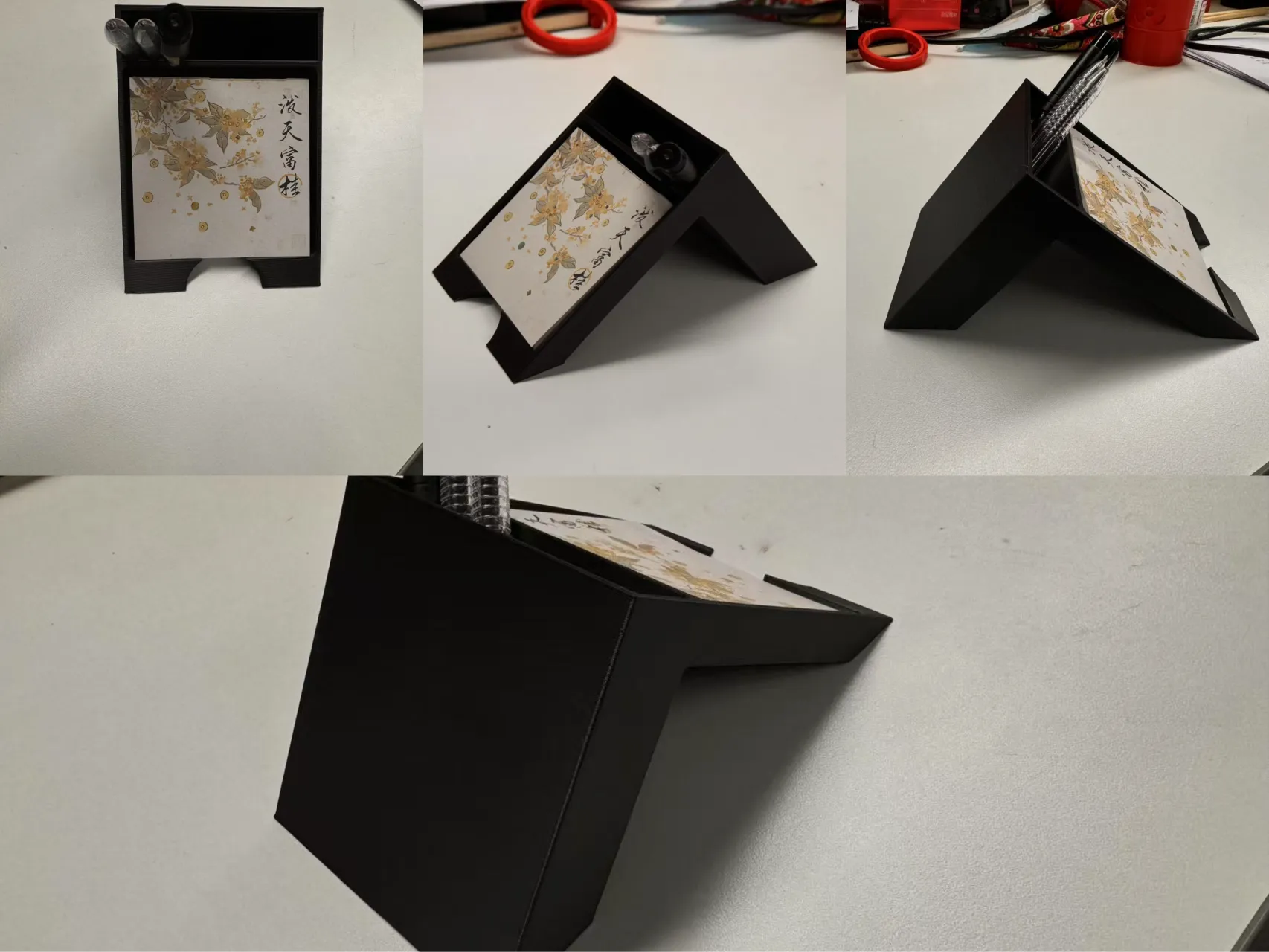

倾斜式笔架与便签座

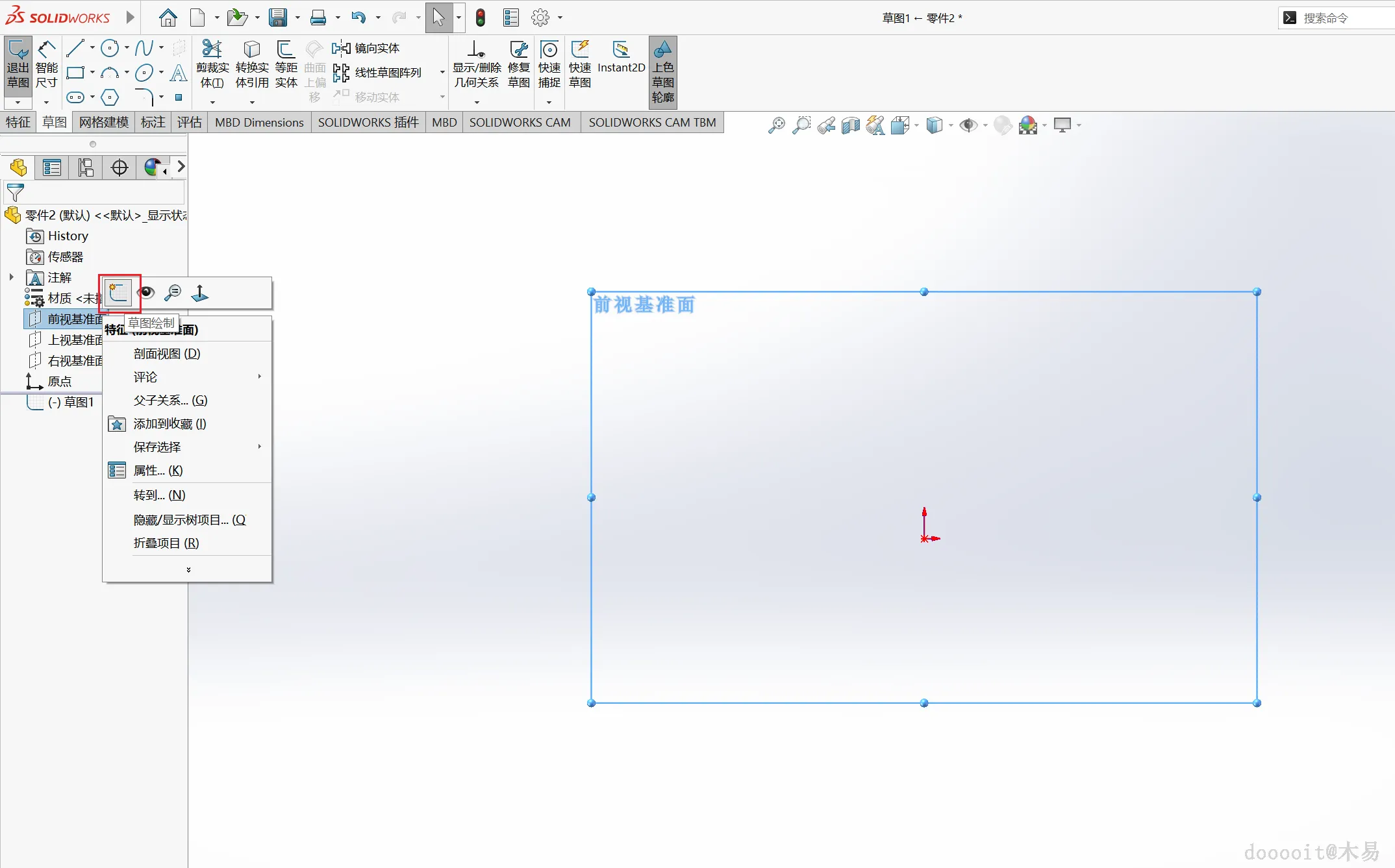

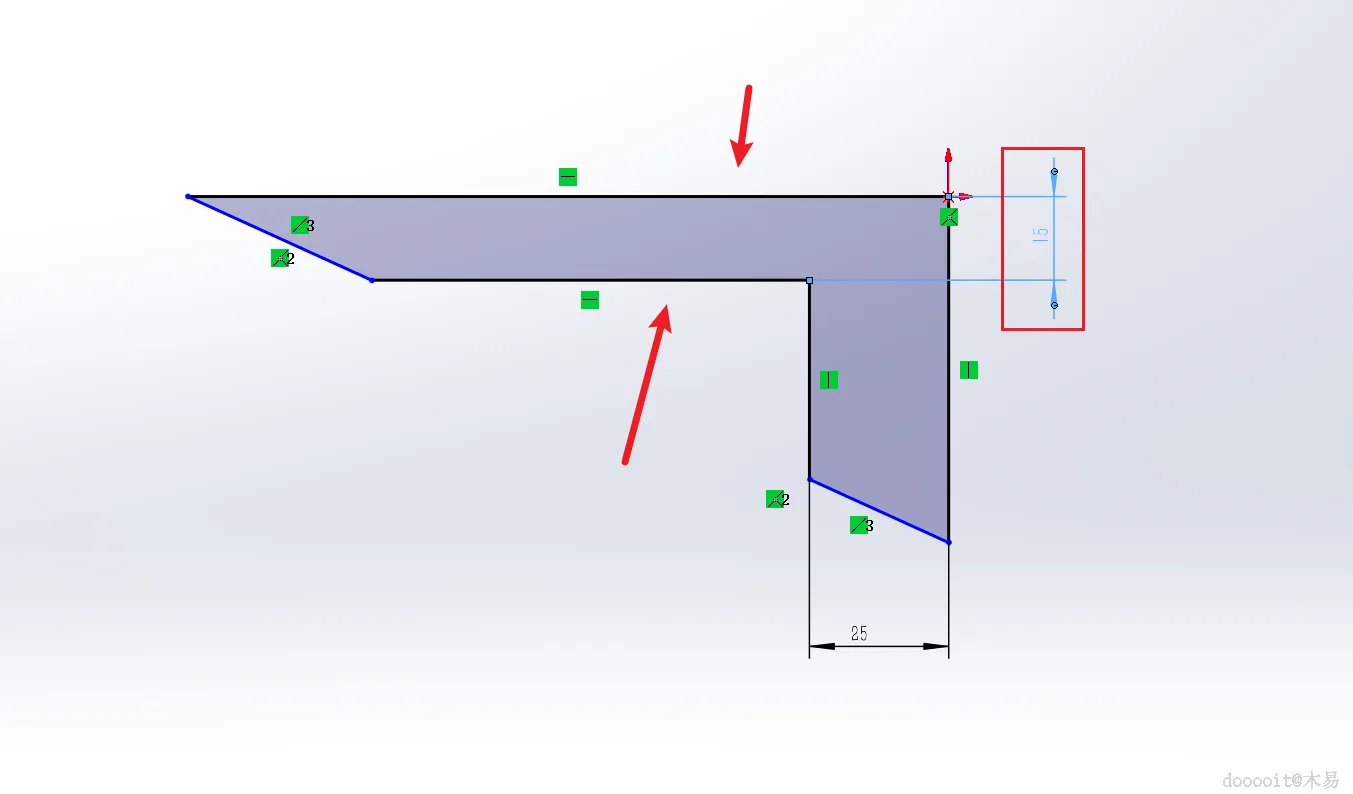

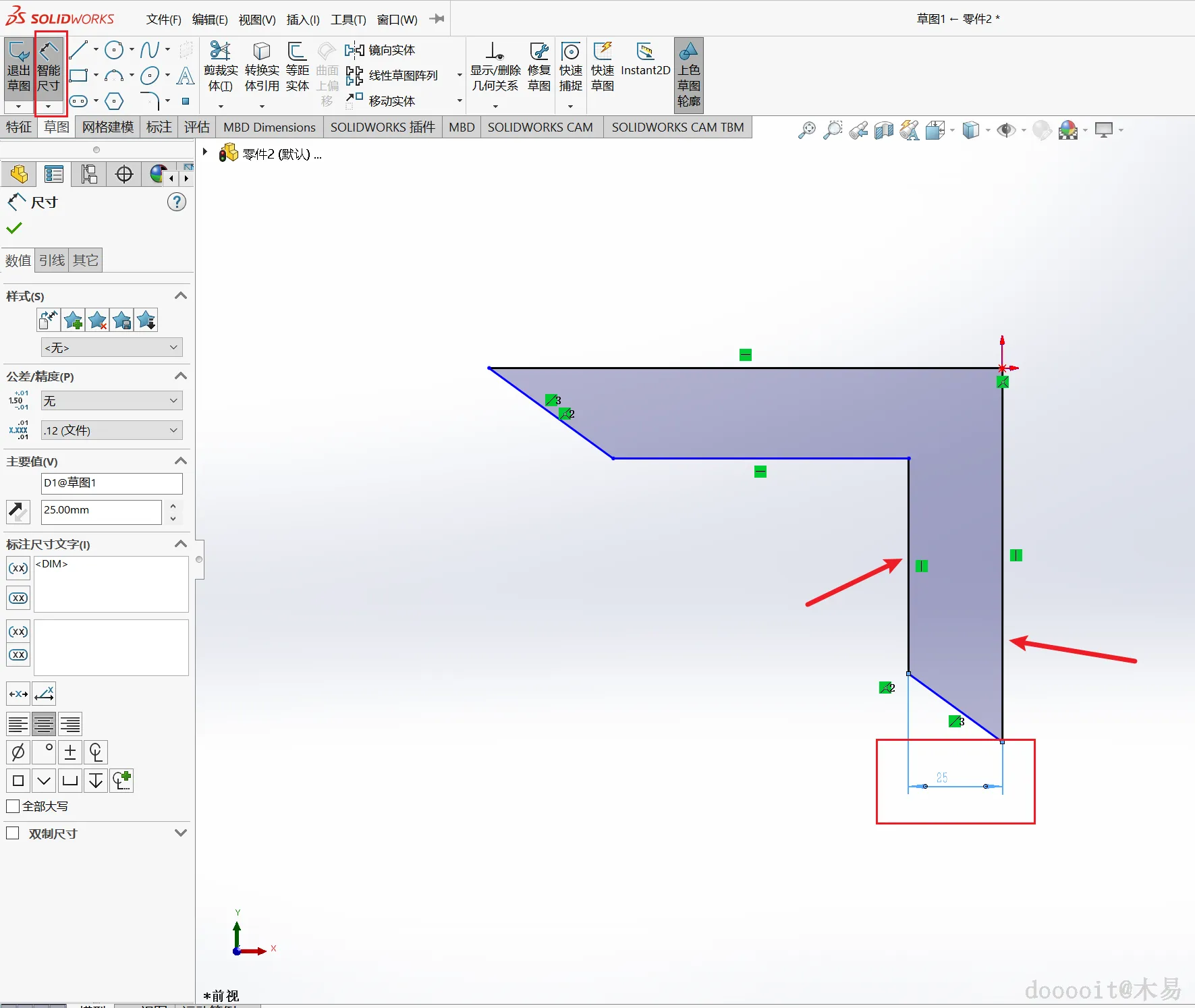

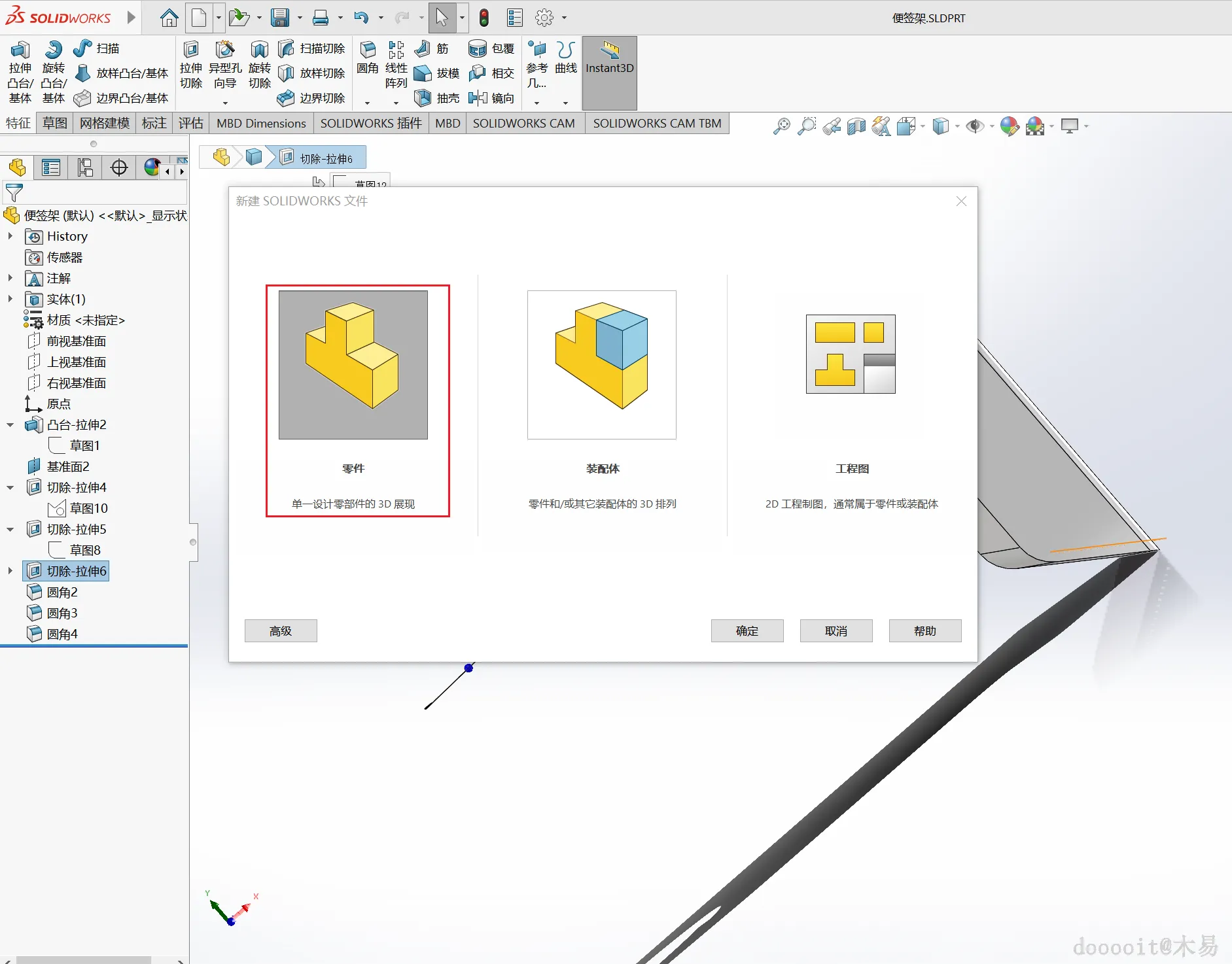

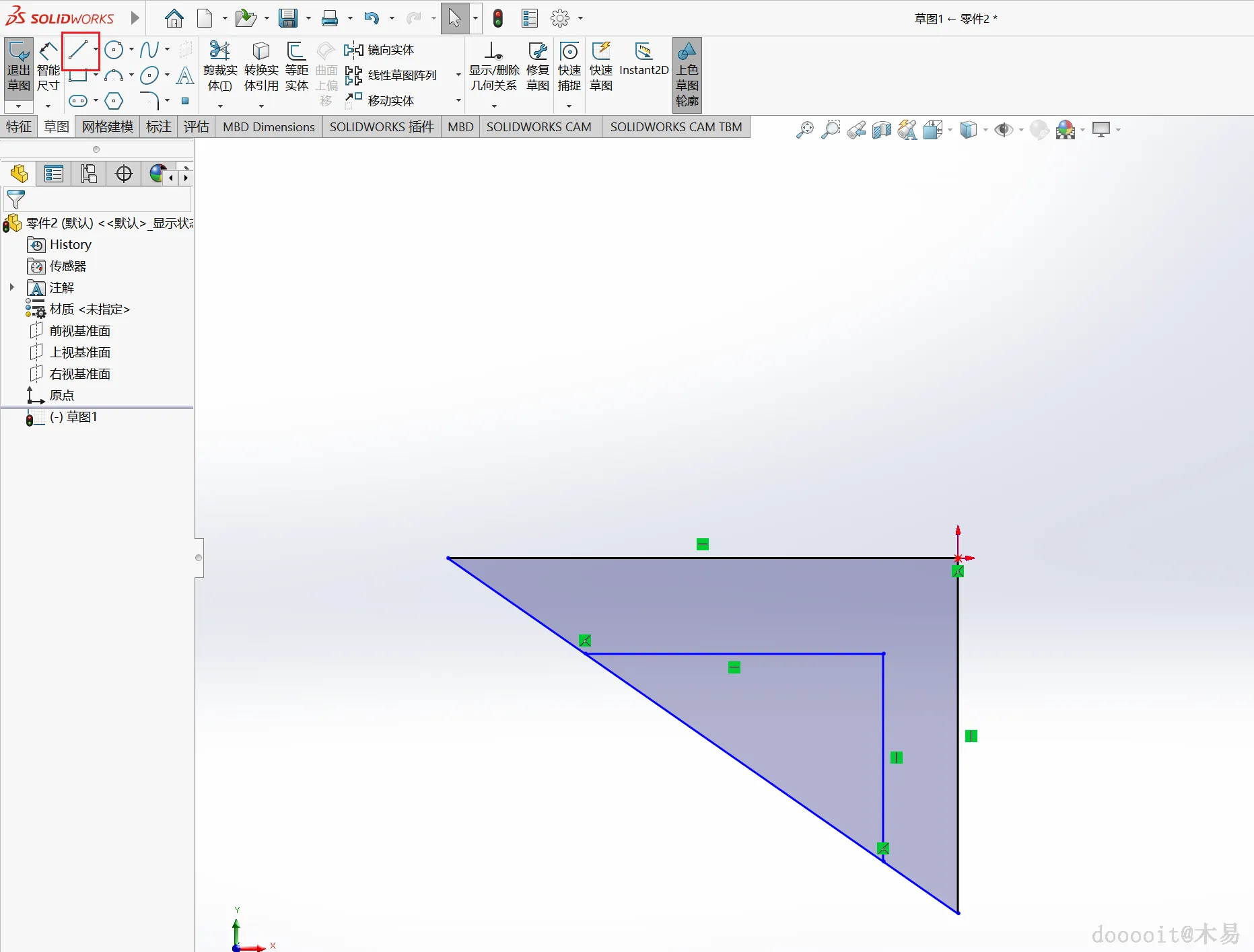

创建新零件后，首先选择前视基准面进入草图绘制模式。使用直线工具绘制一个直角三角形，然后在同一基准面上，利用直线工具在已有的直角三角形内部绘制另一个直角三角形

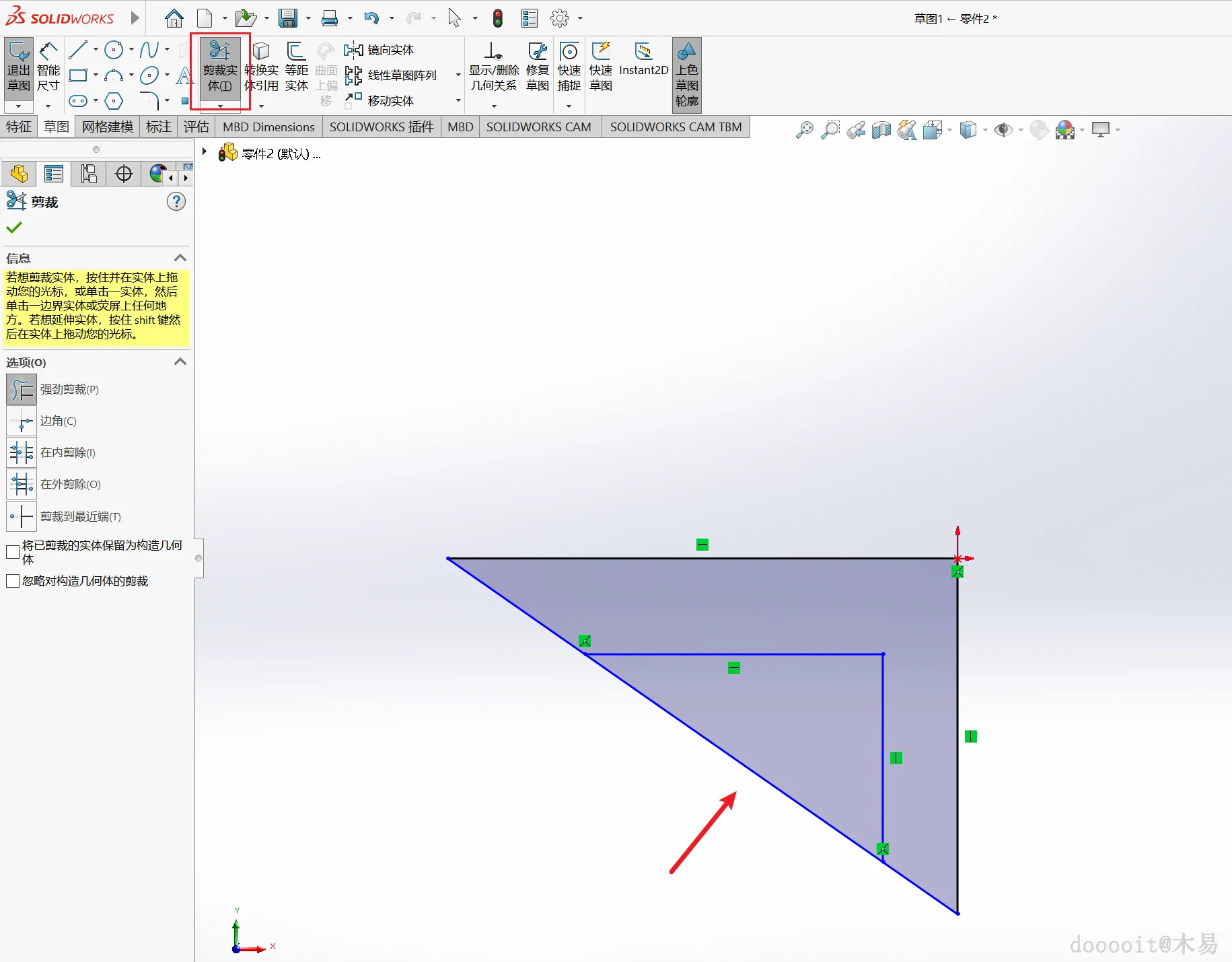

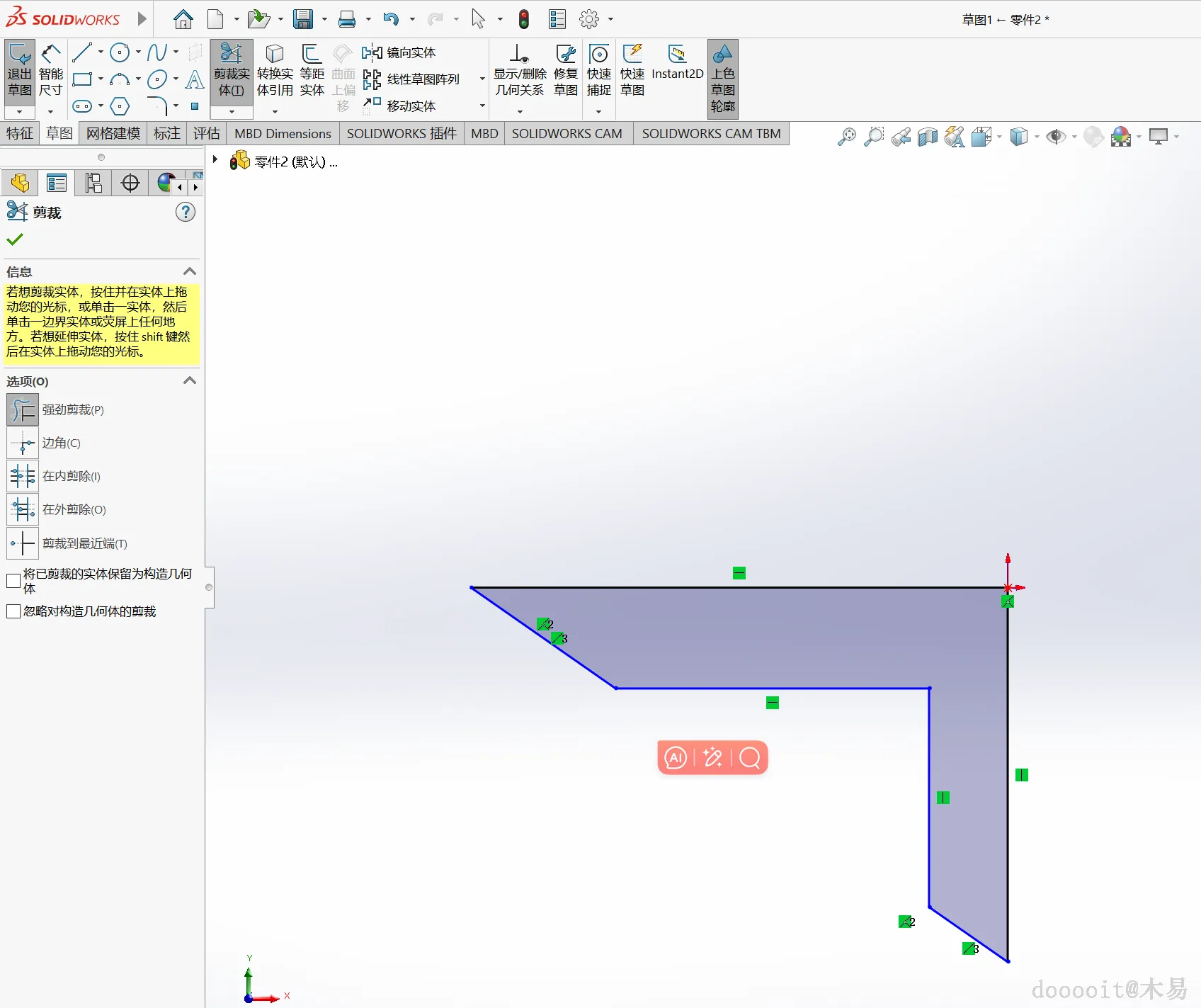

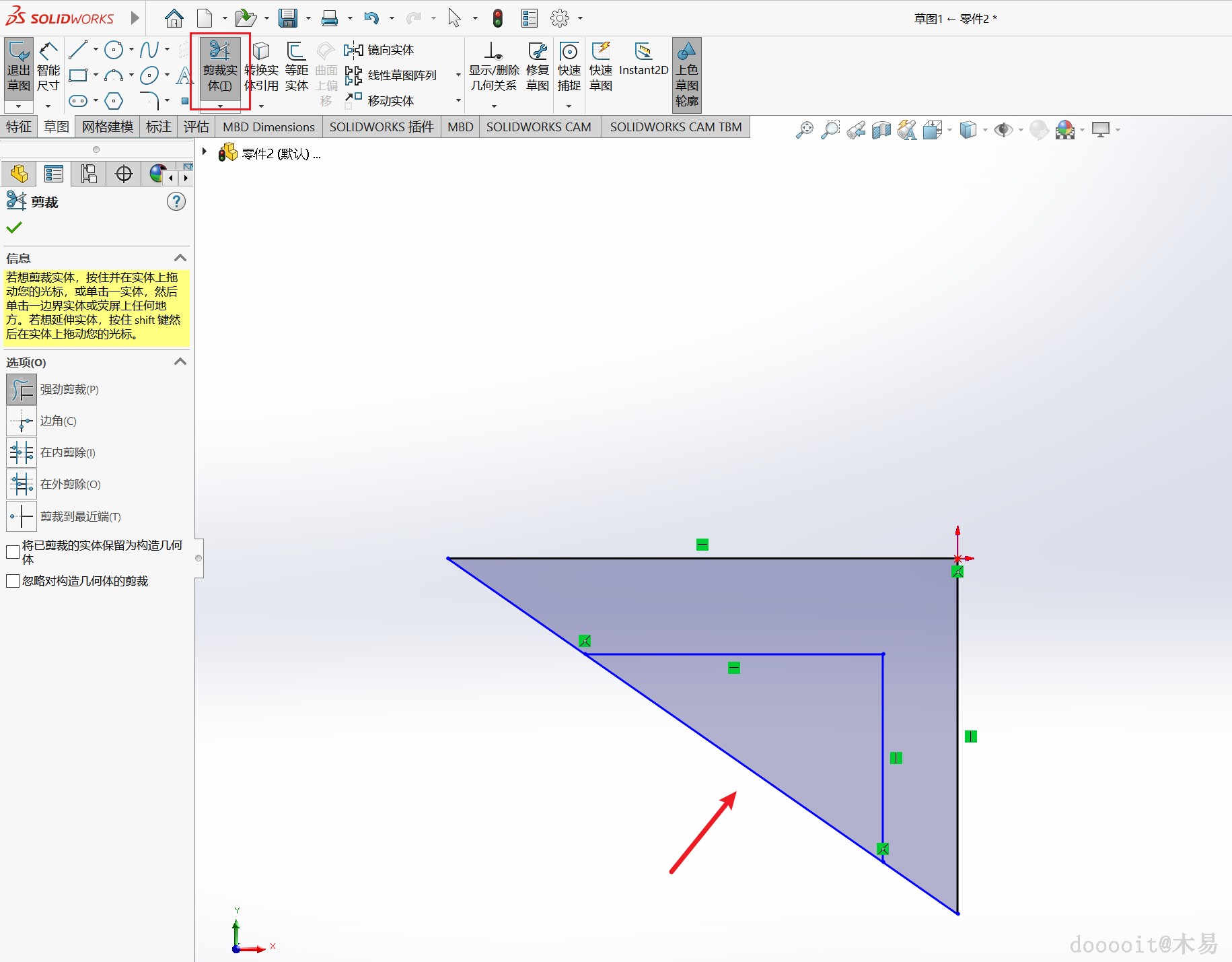

在完成直角三角形的绘制之后，可以通过以下步骤使用“裁剪实体”功能来去除不必要的线条：首先，确保已选中“裁剪实体”工具，然后按住Ctrl键同时用鼠标左键滑动以选择需要删除的线条。这样，就能轻松地将不想要的线条移除，保持图形的整洁。

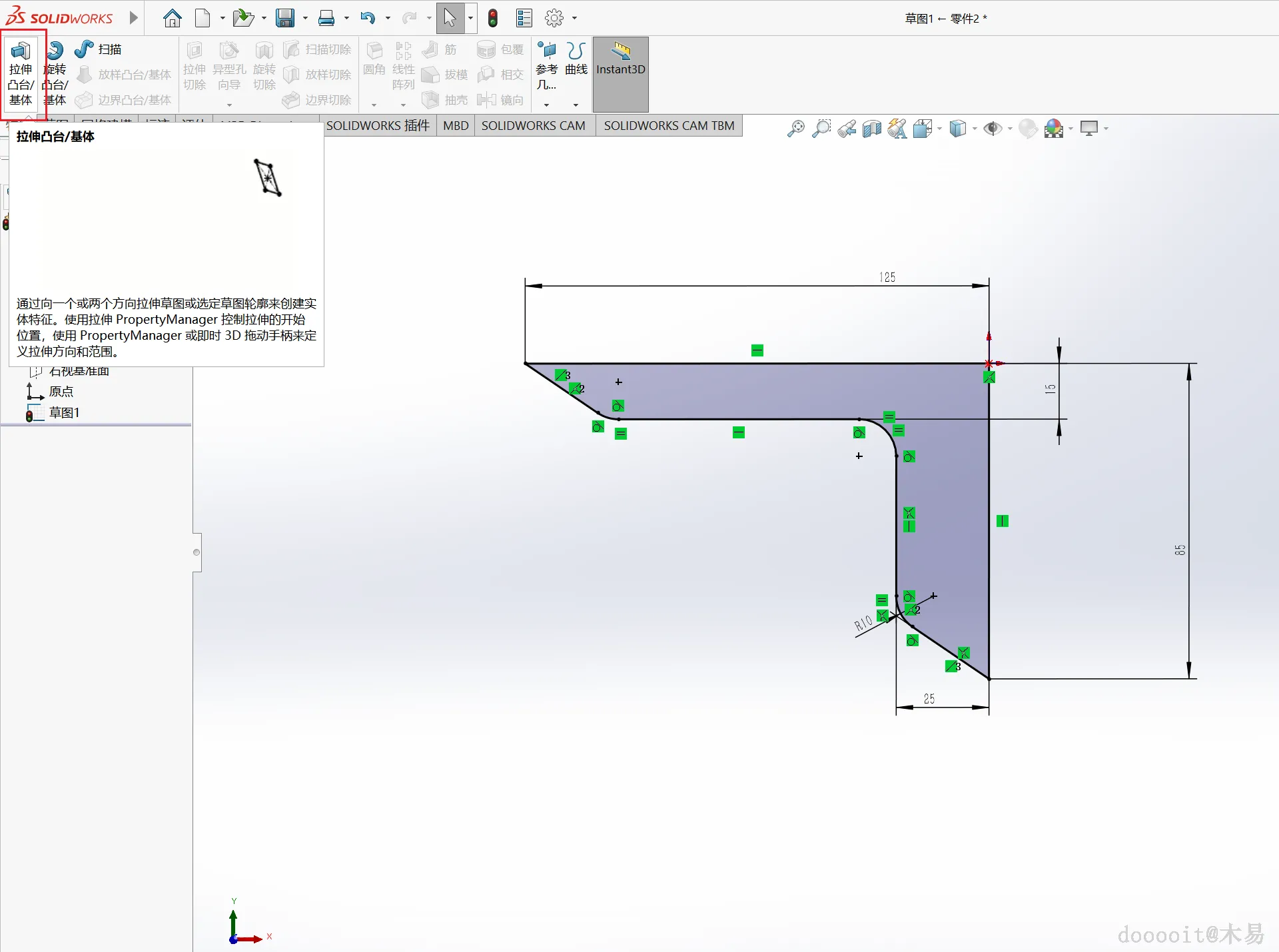

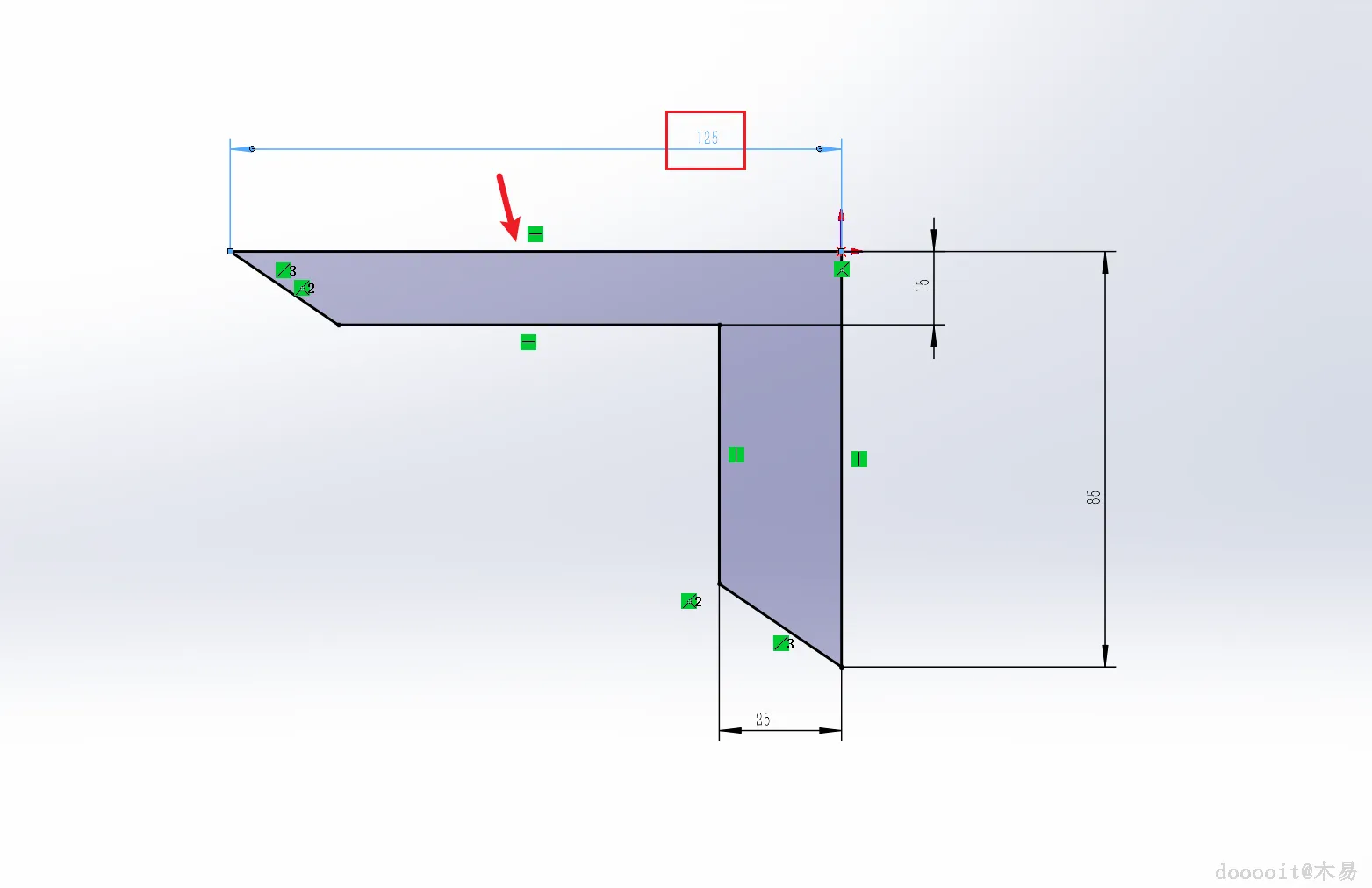

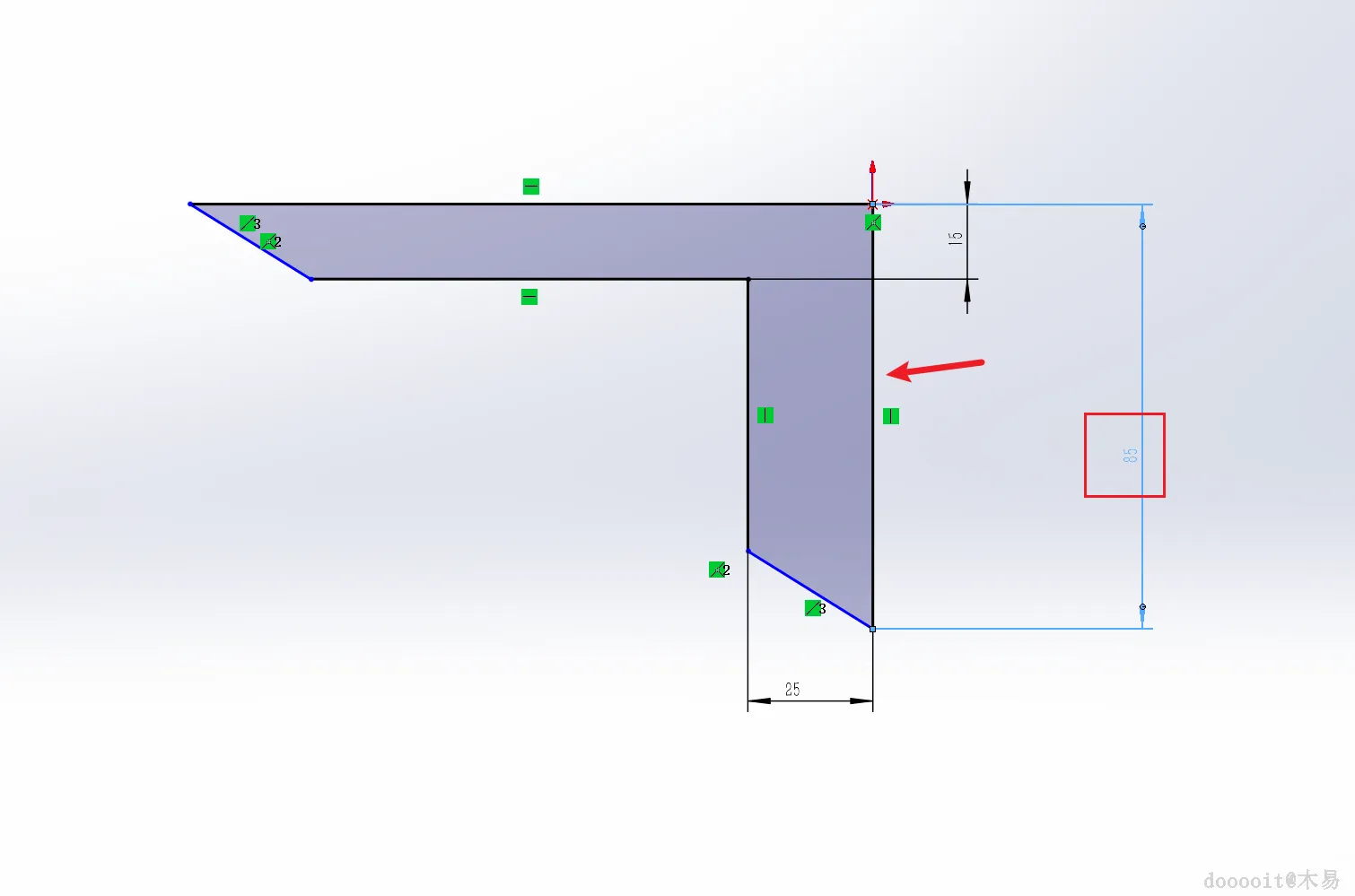

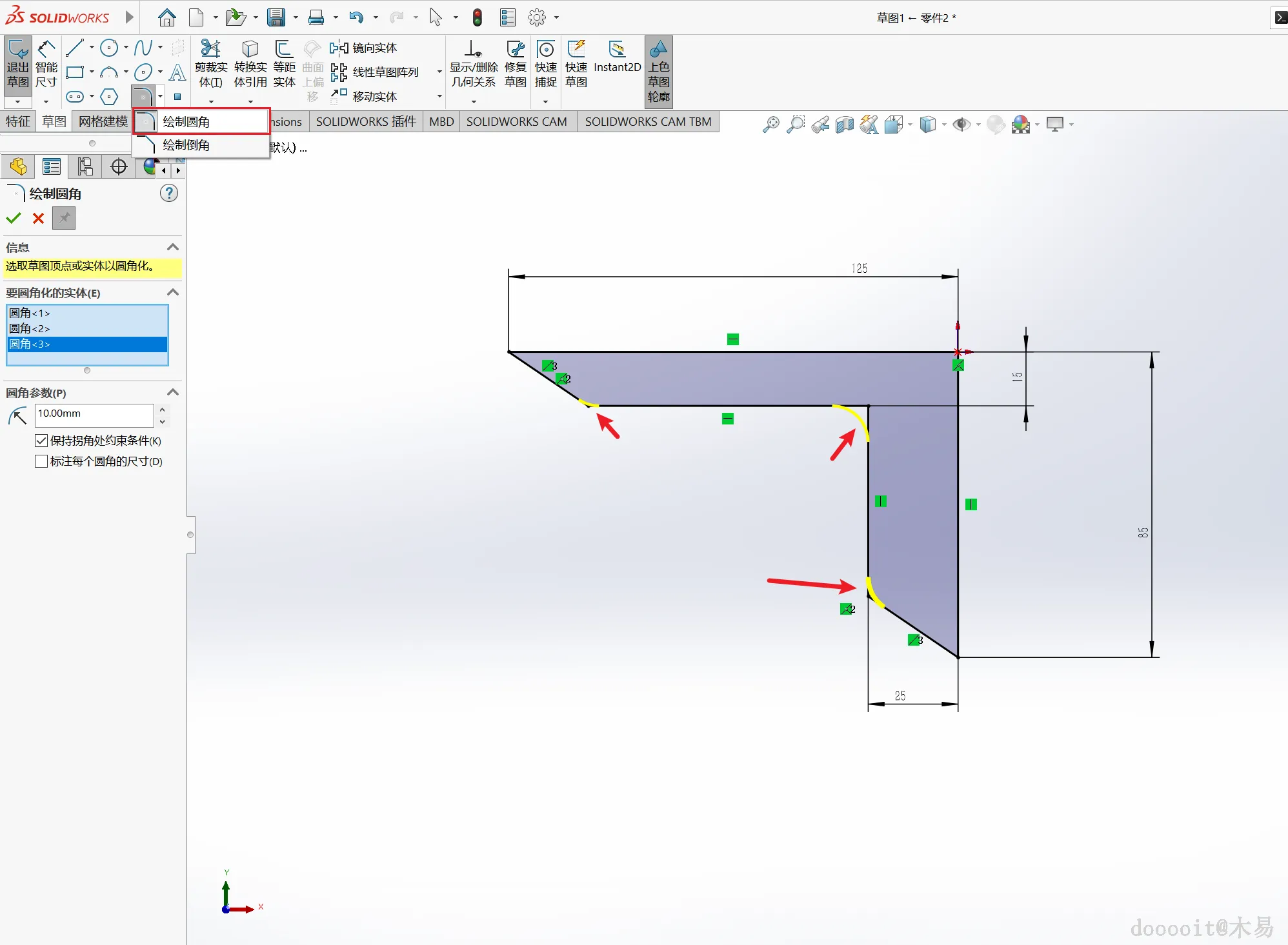

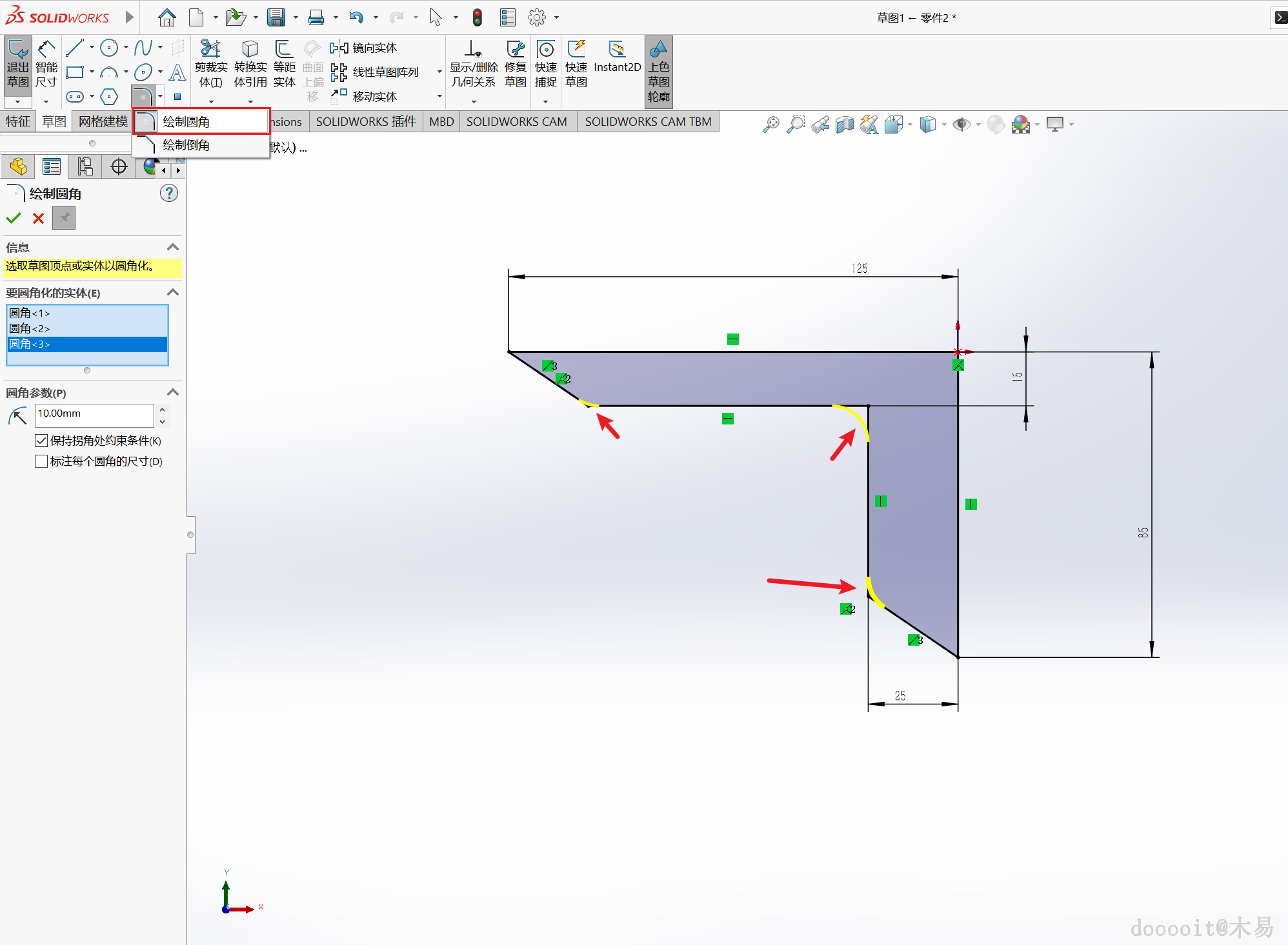

完成尺寸标注后，按照以下步骤操作以使用“拉伸凸台/基体”功能：

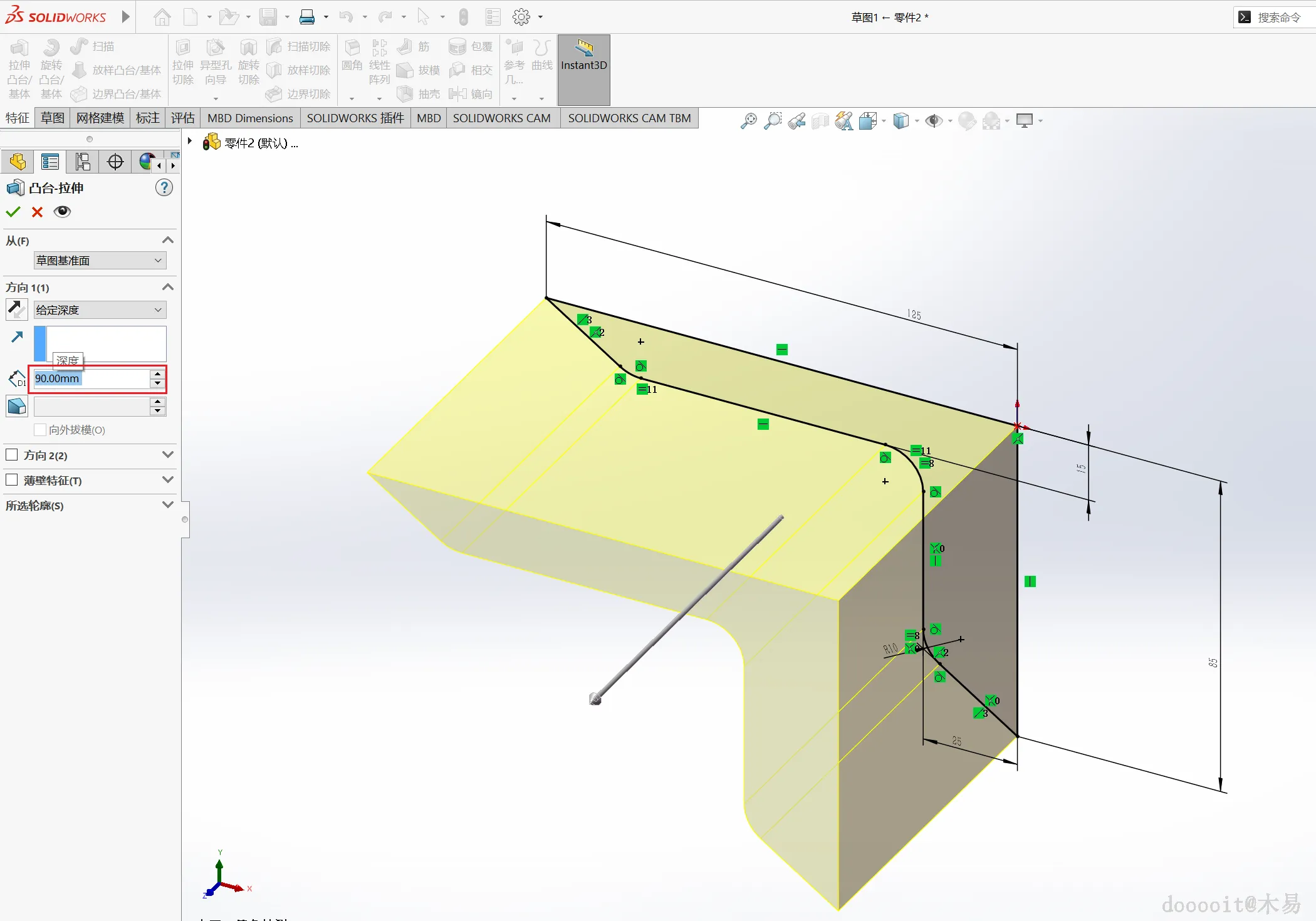

首先，切换工作选项至“特征”模式。在特征工具栏中找到“拉伸凸台/基体”功能并点击进入参数设置页面。在此页面中，设定拉伸深度为90mm。最后，检查设置无误后，点击绿色对勾确认并退出编辑模式。

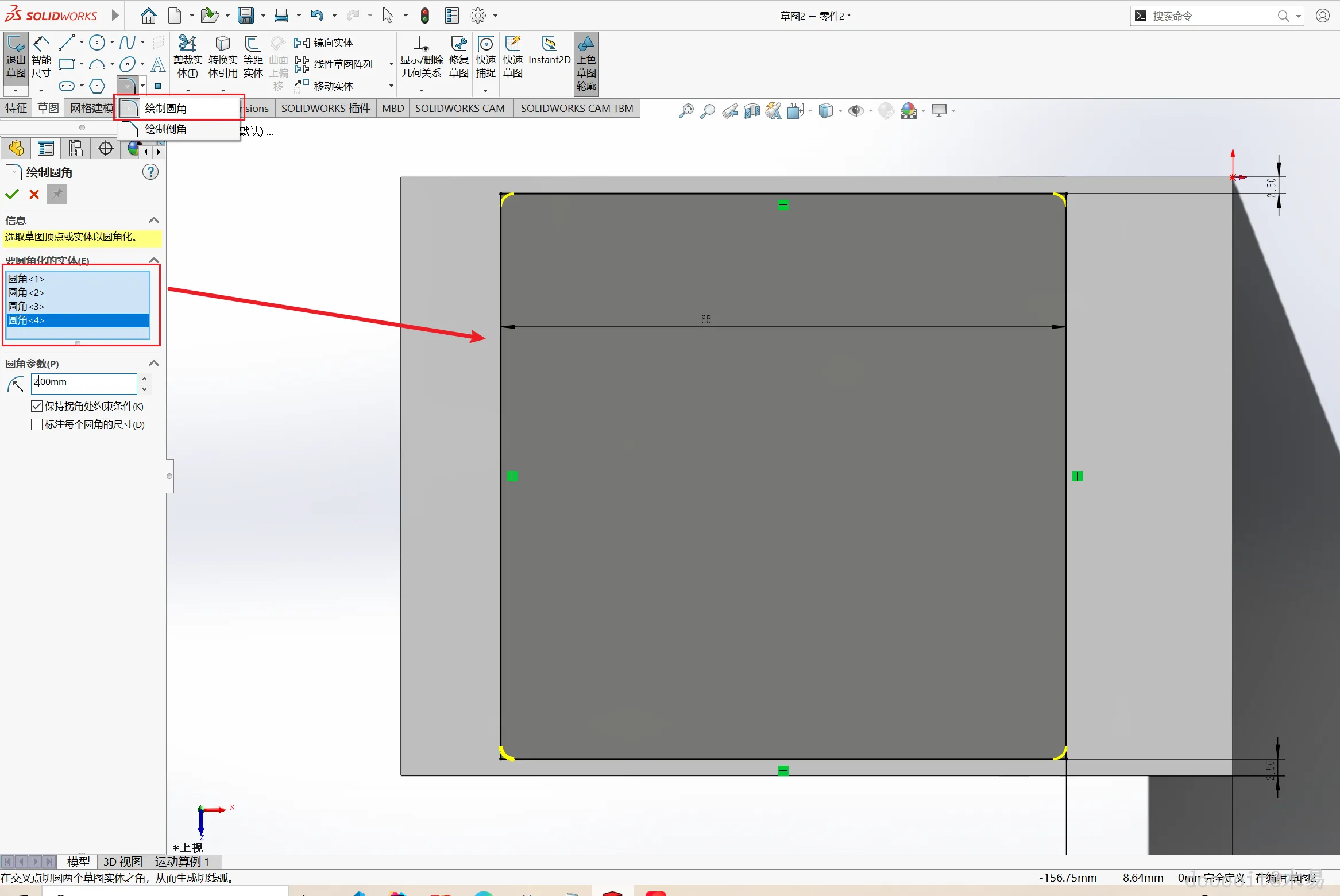

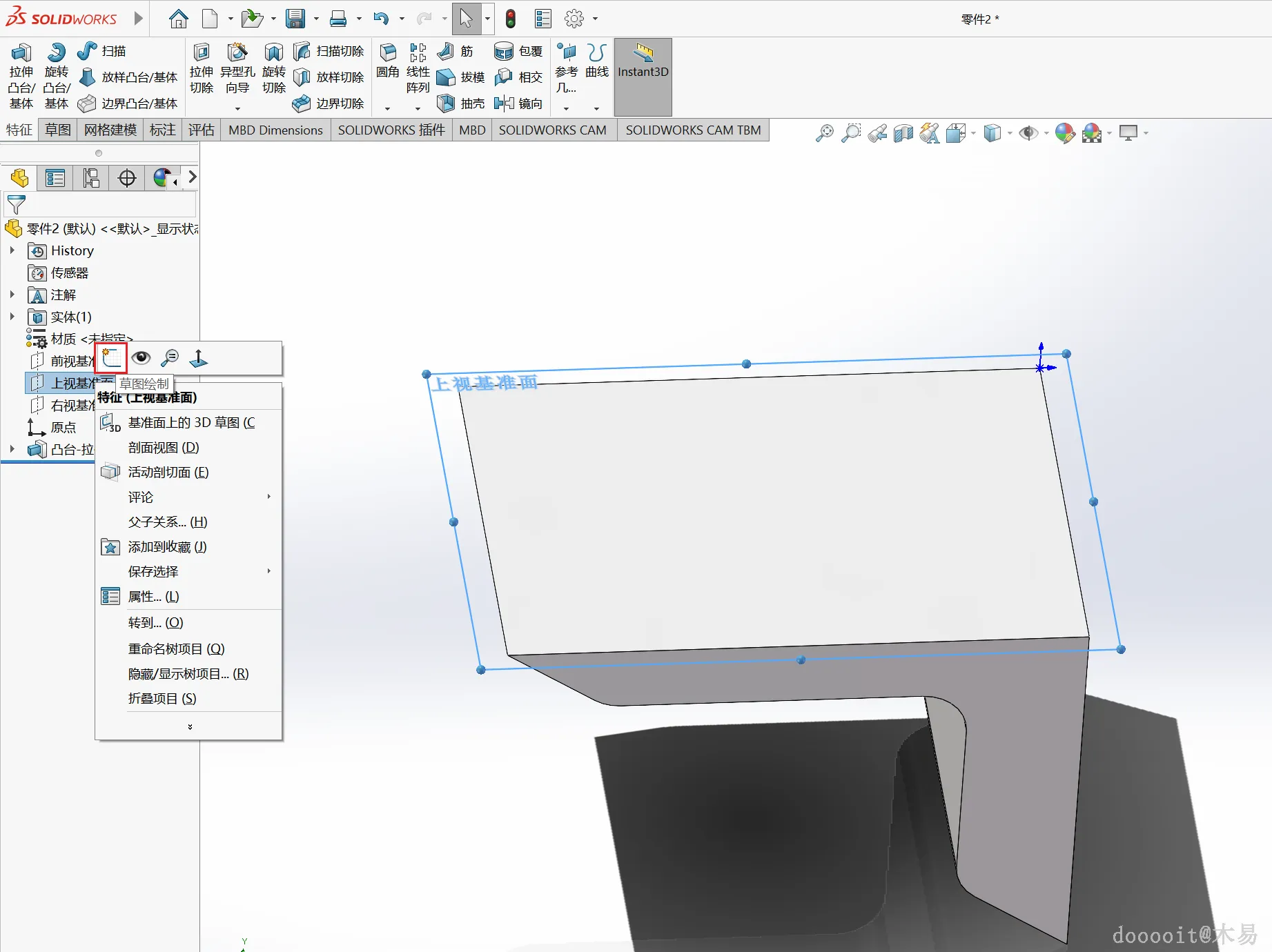

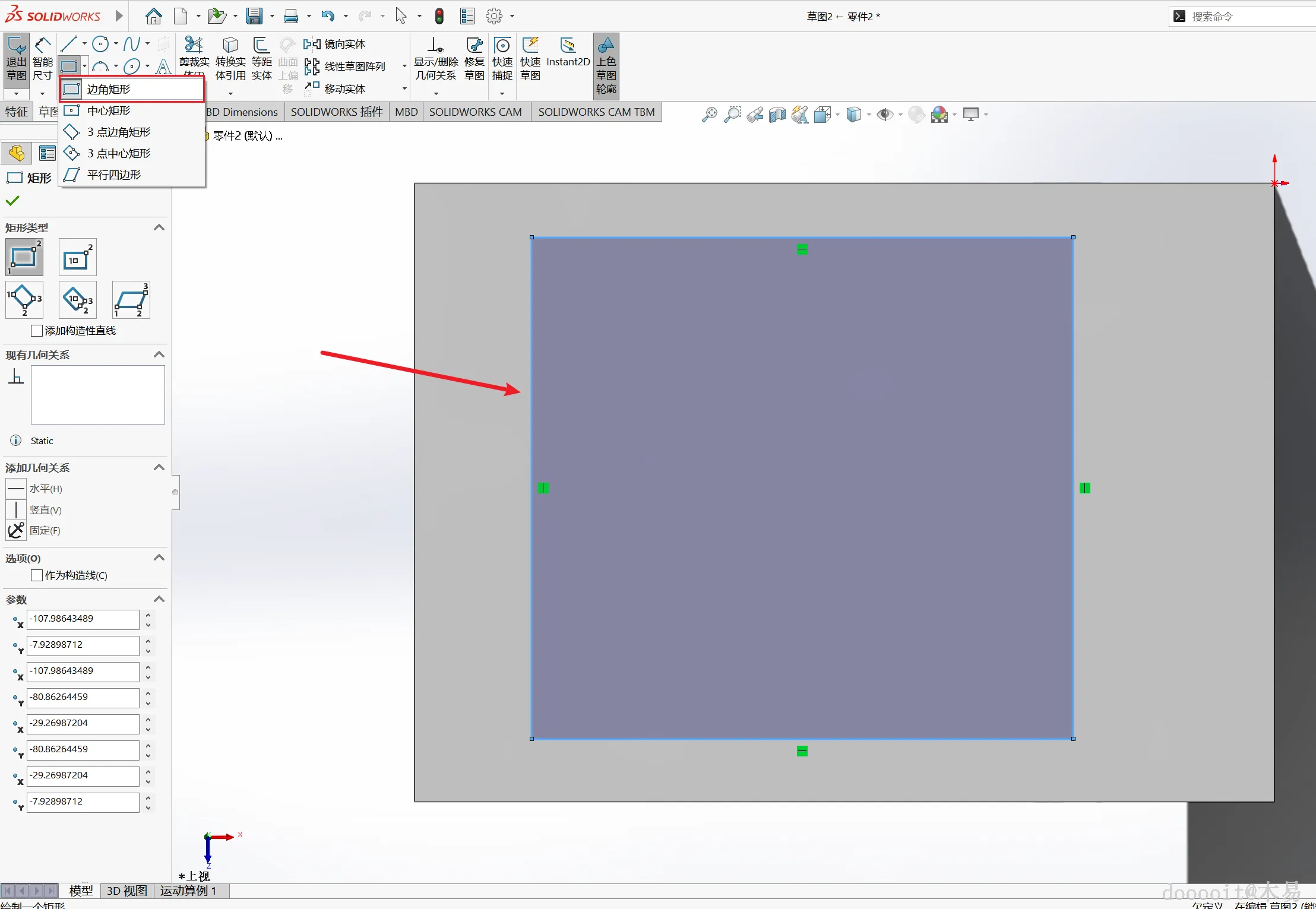

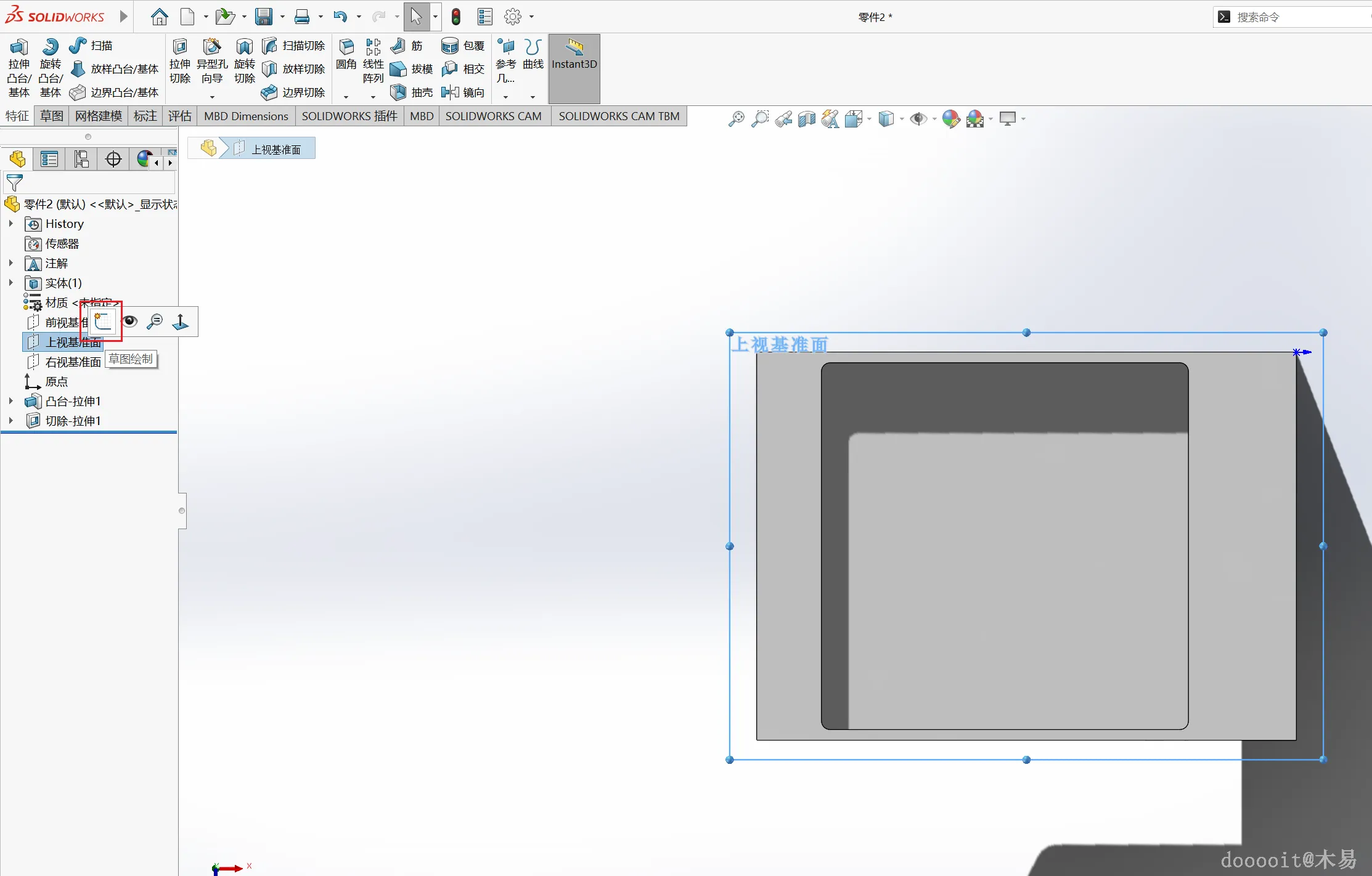

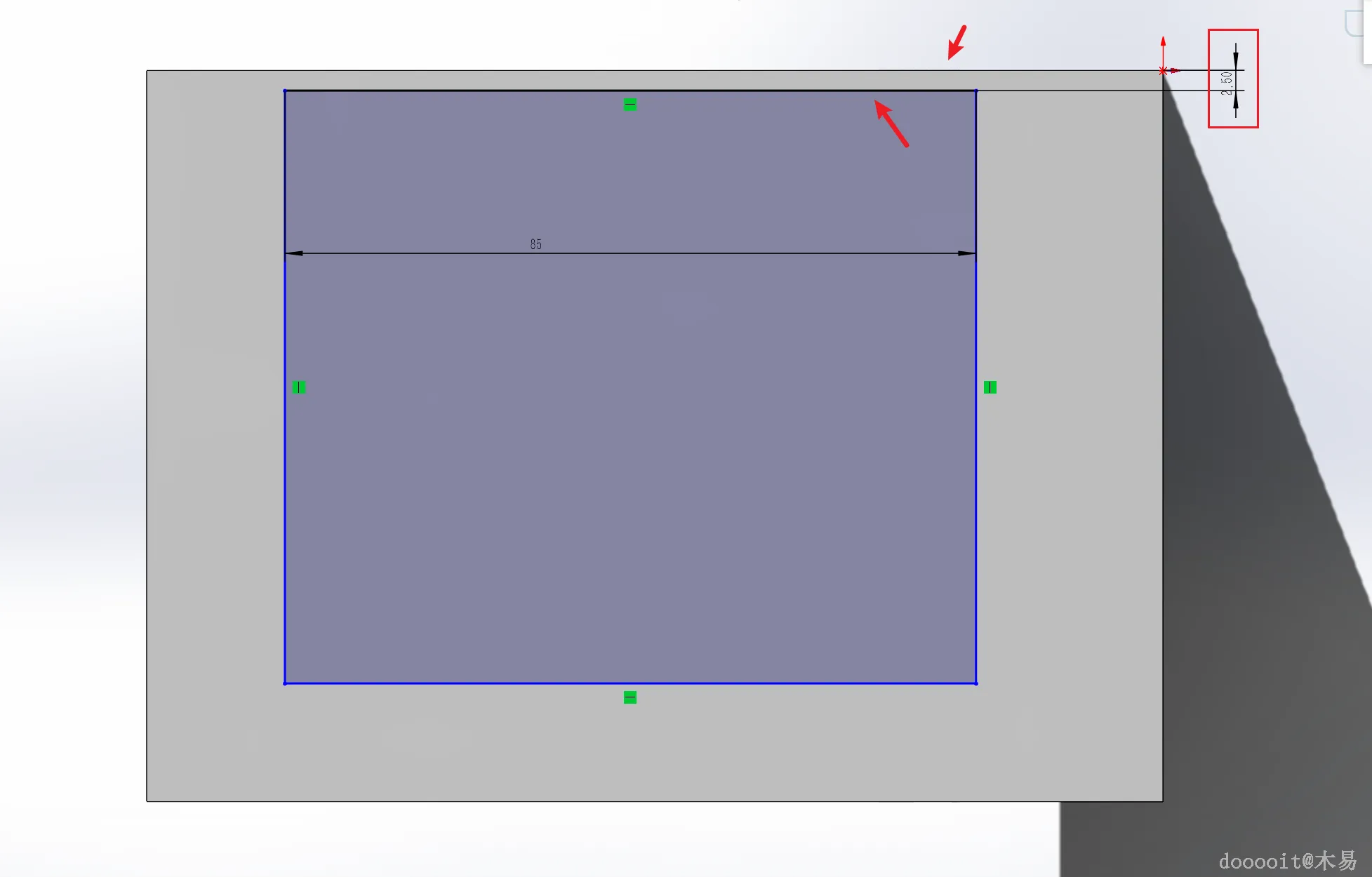

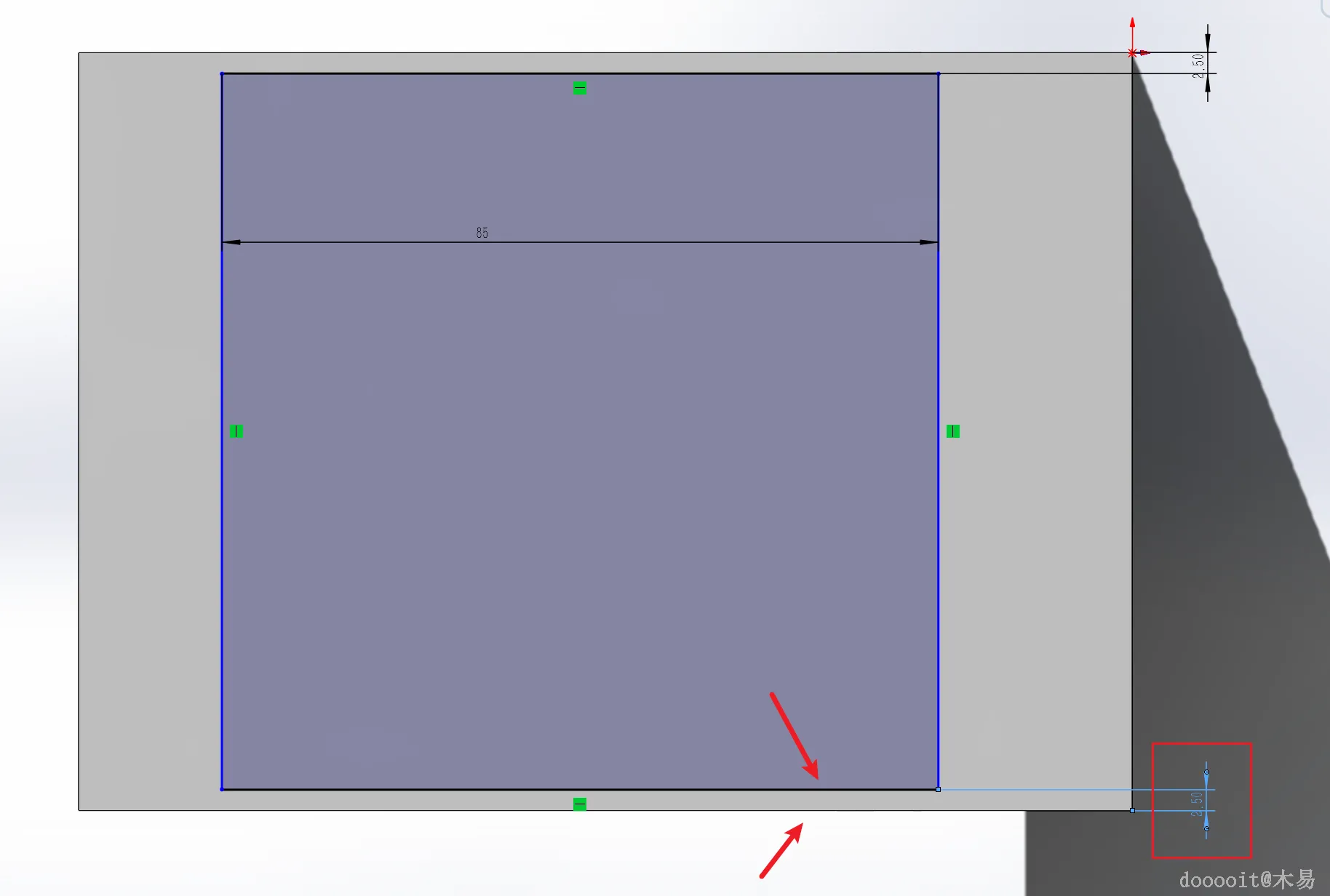

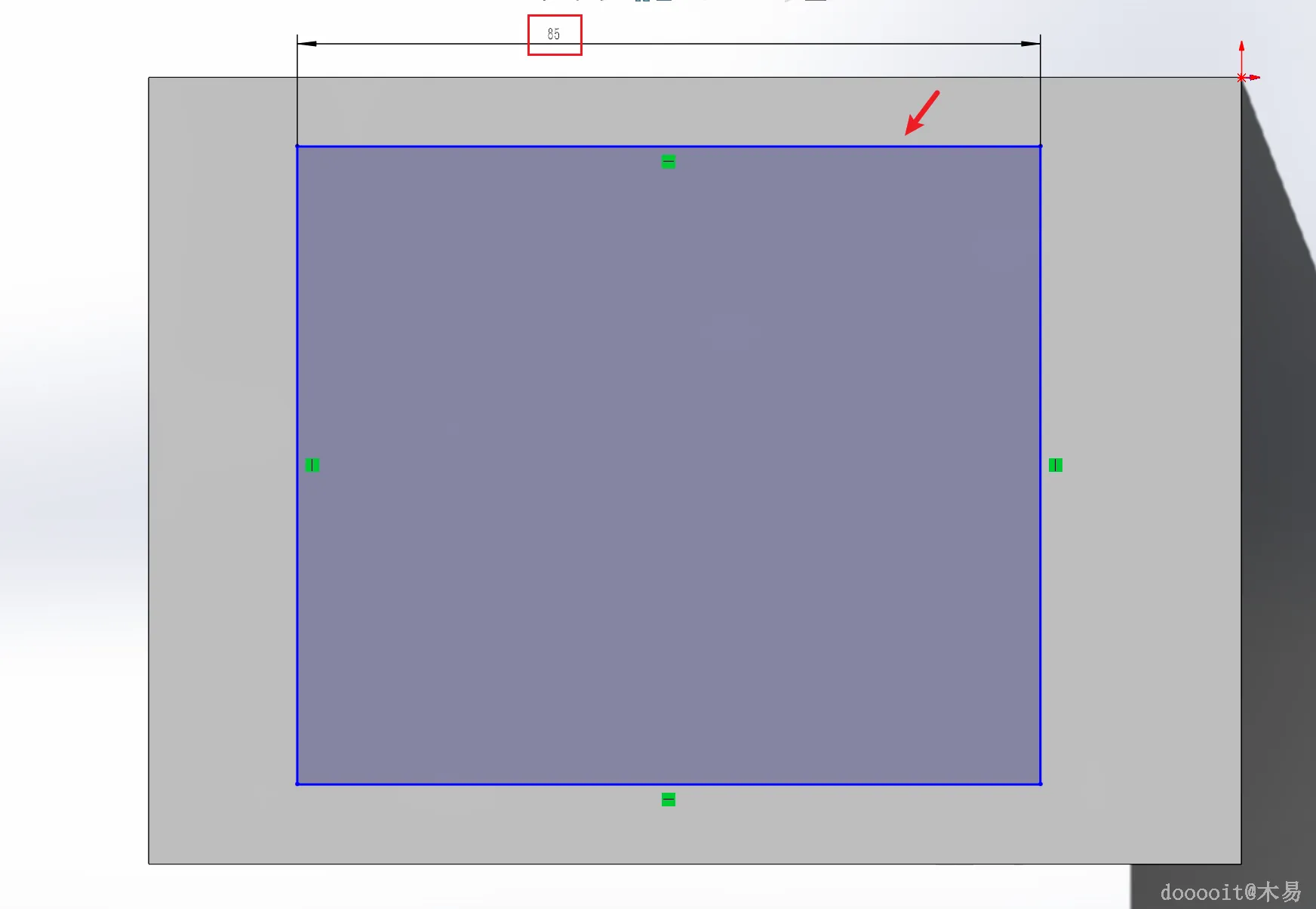

选择上视基准面进行草图绘制。使用矩形工具绘制一个矩形，并完成尺寸标注，设置矩形的长度和宽度均为85mm，确保其距离上下边界为2.5mm，距离右侧边界为25mm。接下来，在草图工具中找到圆角工具，对矩形的四个角进行圆角处理，设置圆角半径为2mm。

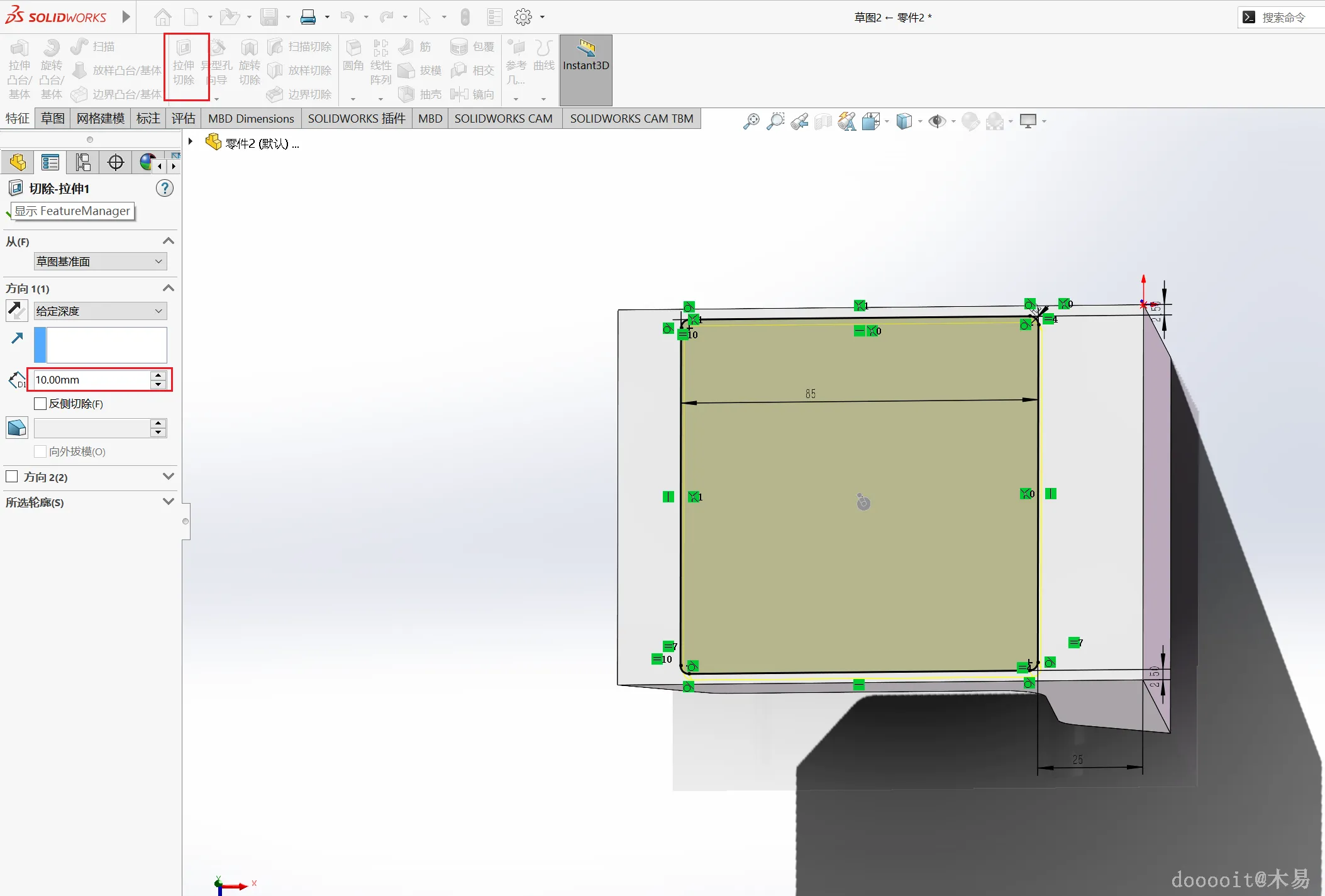

完成草图和圆角设定后，退出草图模式。接着，切换至“特征”选项，并选择“拉伸切除”功能。在此功能中，设定切除深度为10mm，确认所有设置正确无误之后，点击确认按钮完成操作。

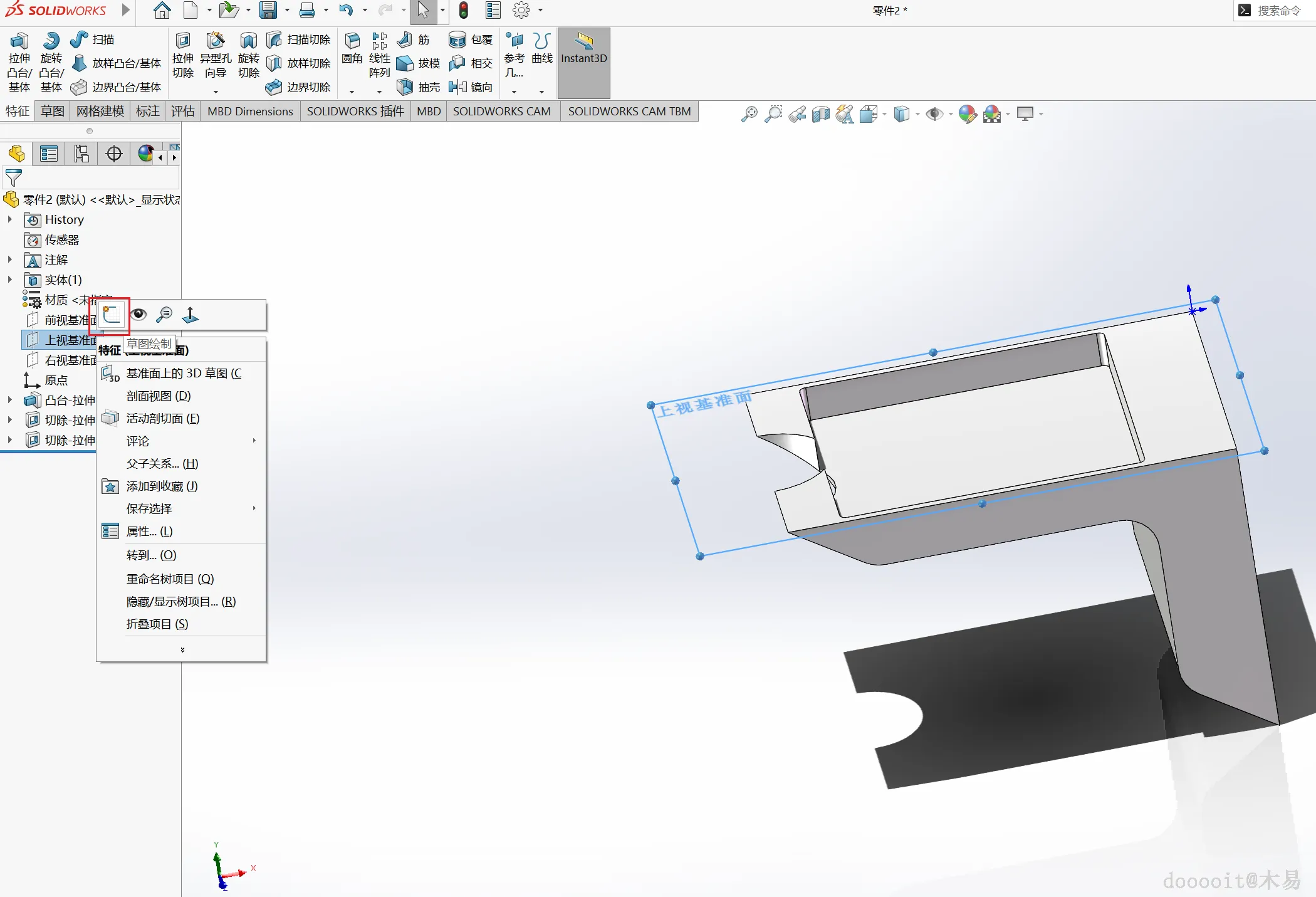

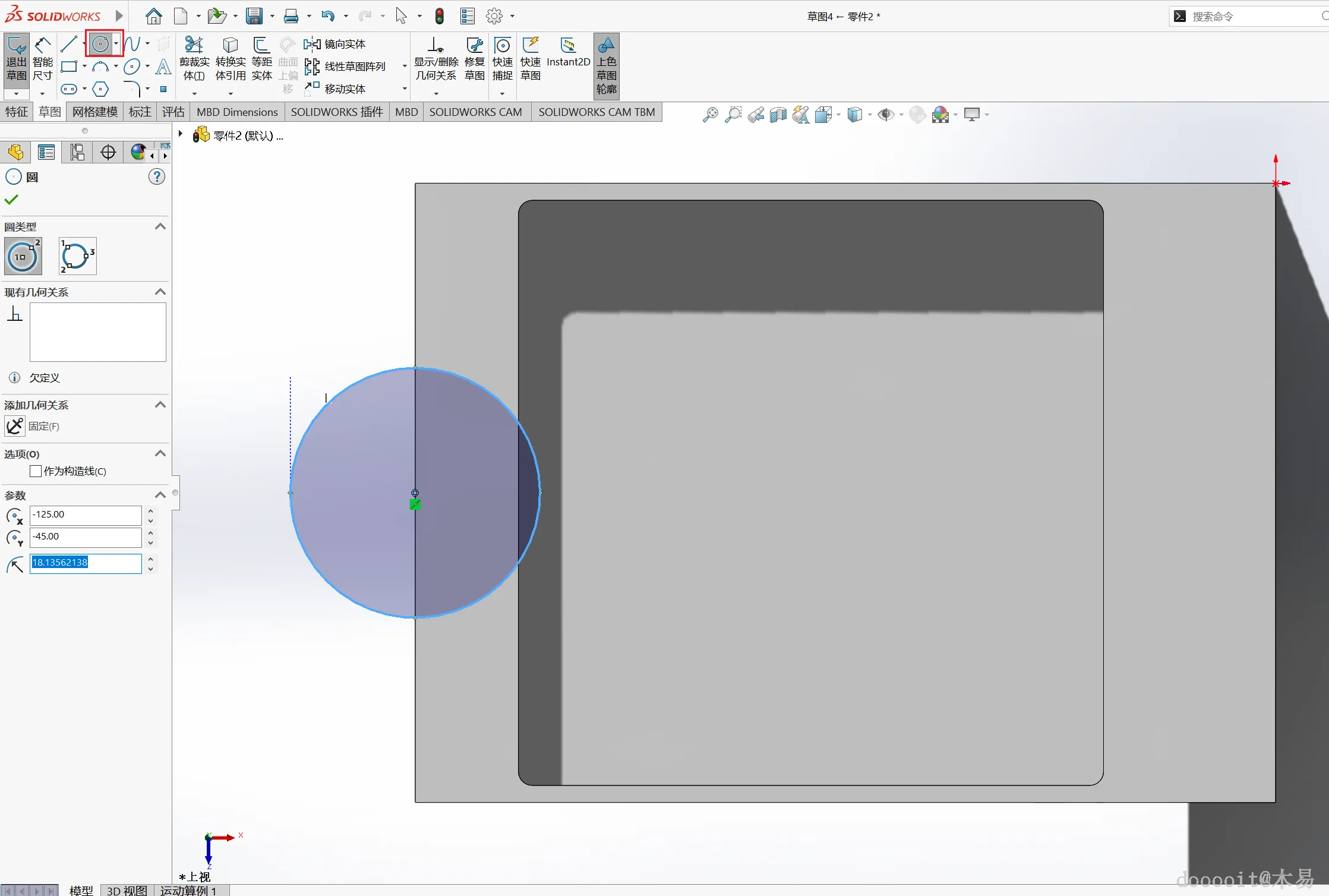

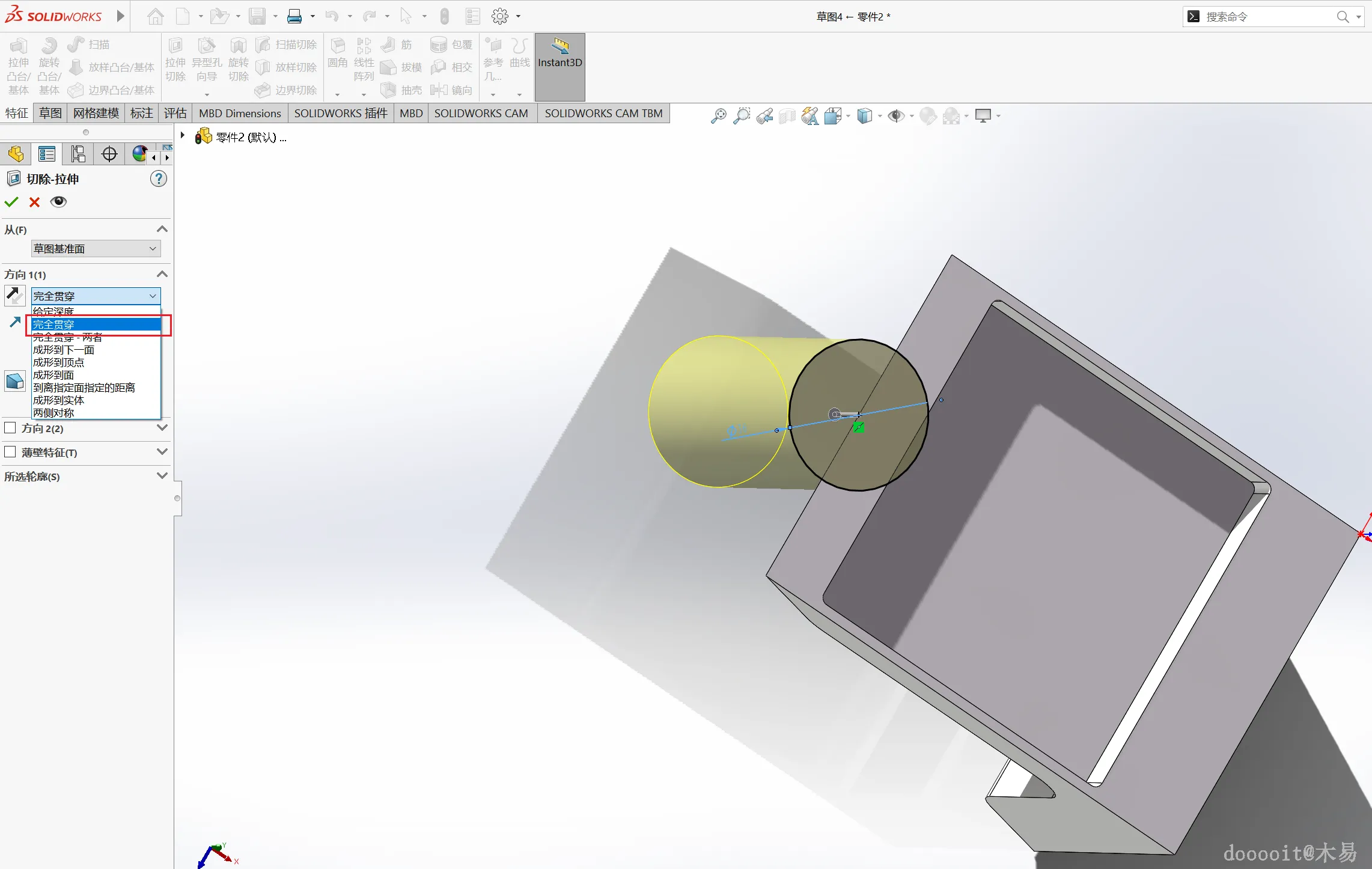

在上视基准面上进行草图绘制，使用圆形工具在设计的左侧中心位置画一个直径为36mm的圆。完成草图后，切换到“特征”选项卡，选择“拉伸切除”功能，并将切除方向设置为“完全贯穿”。

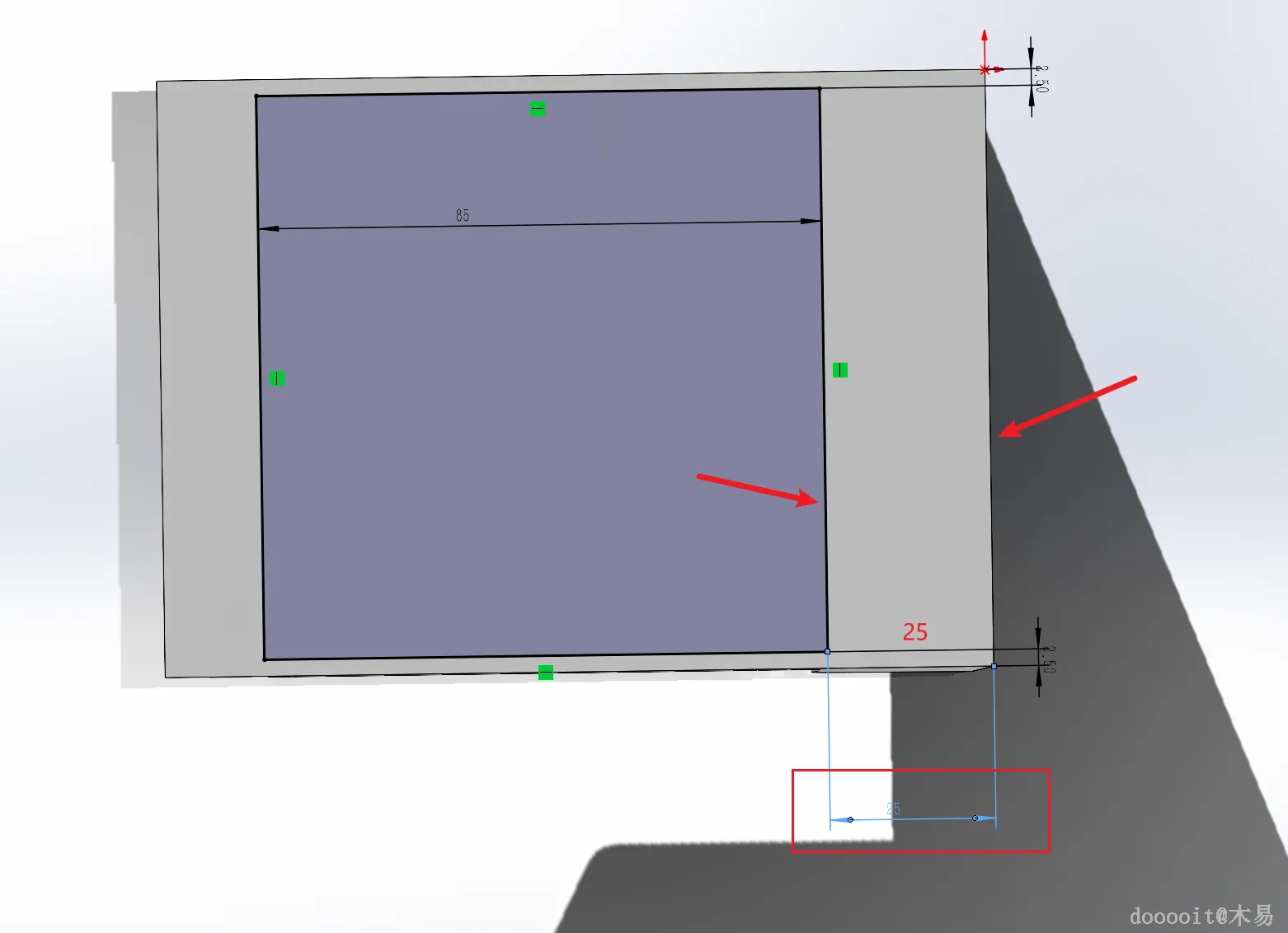

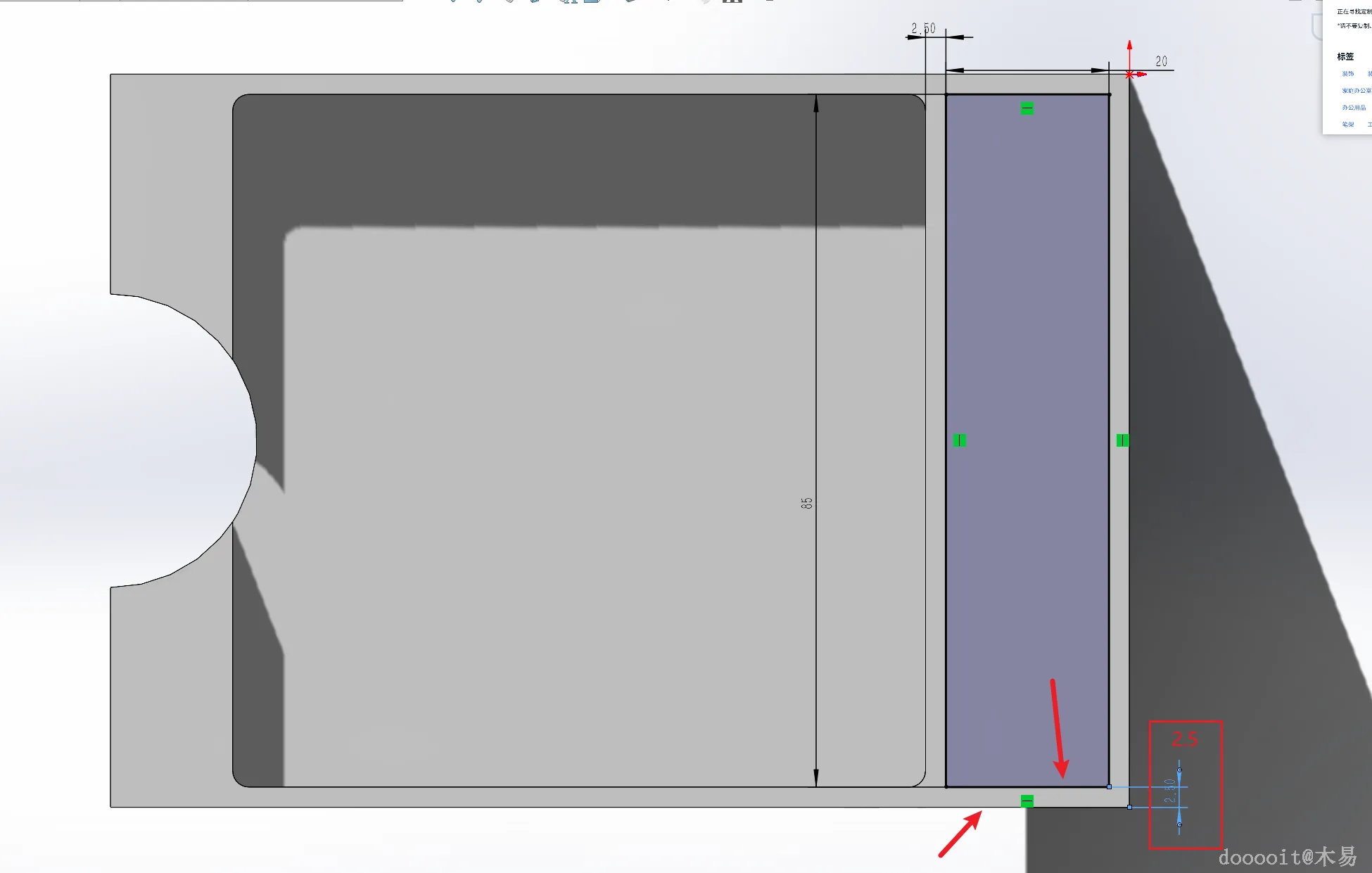

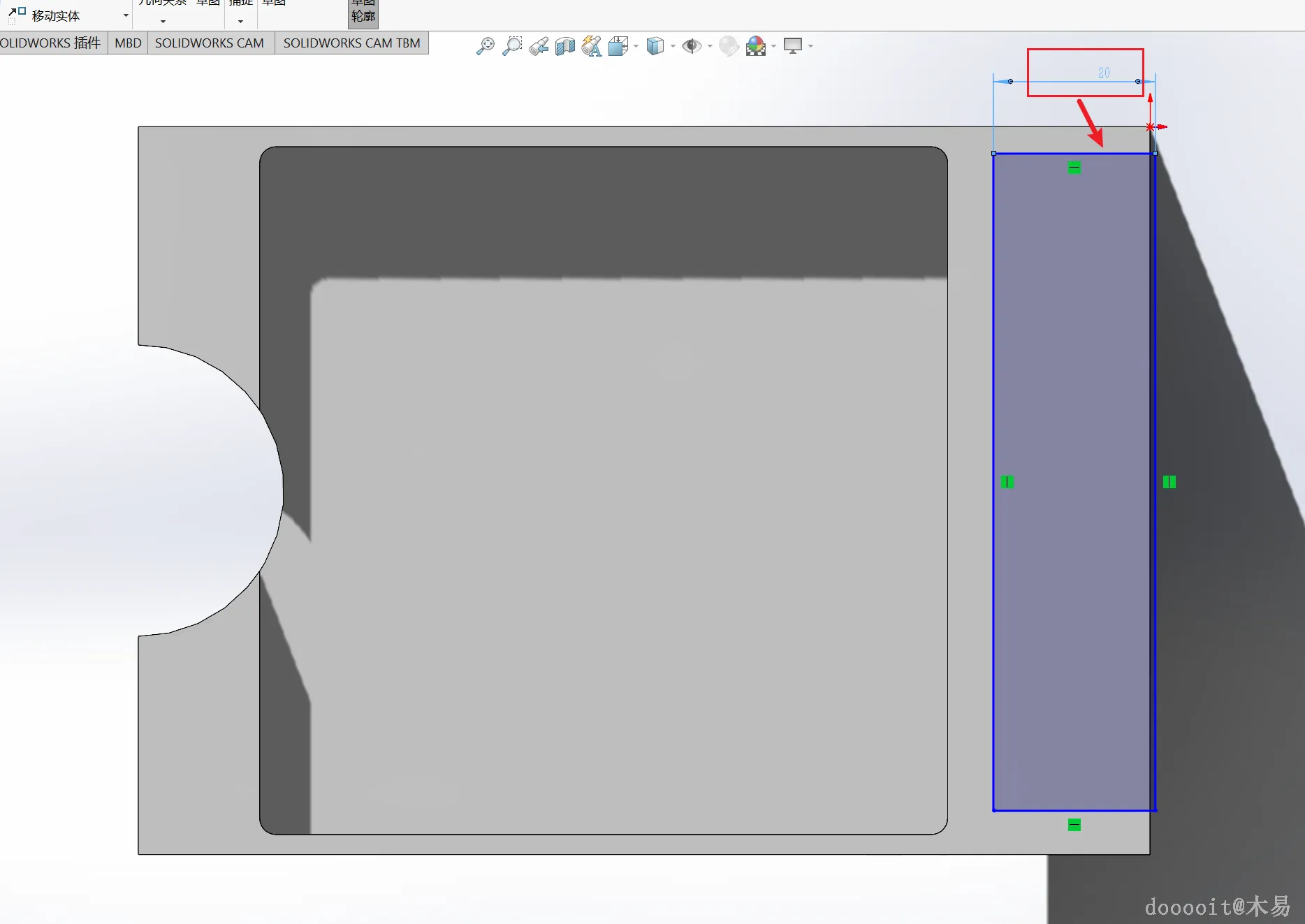

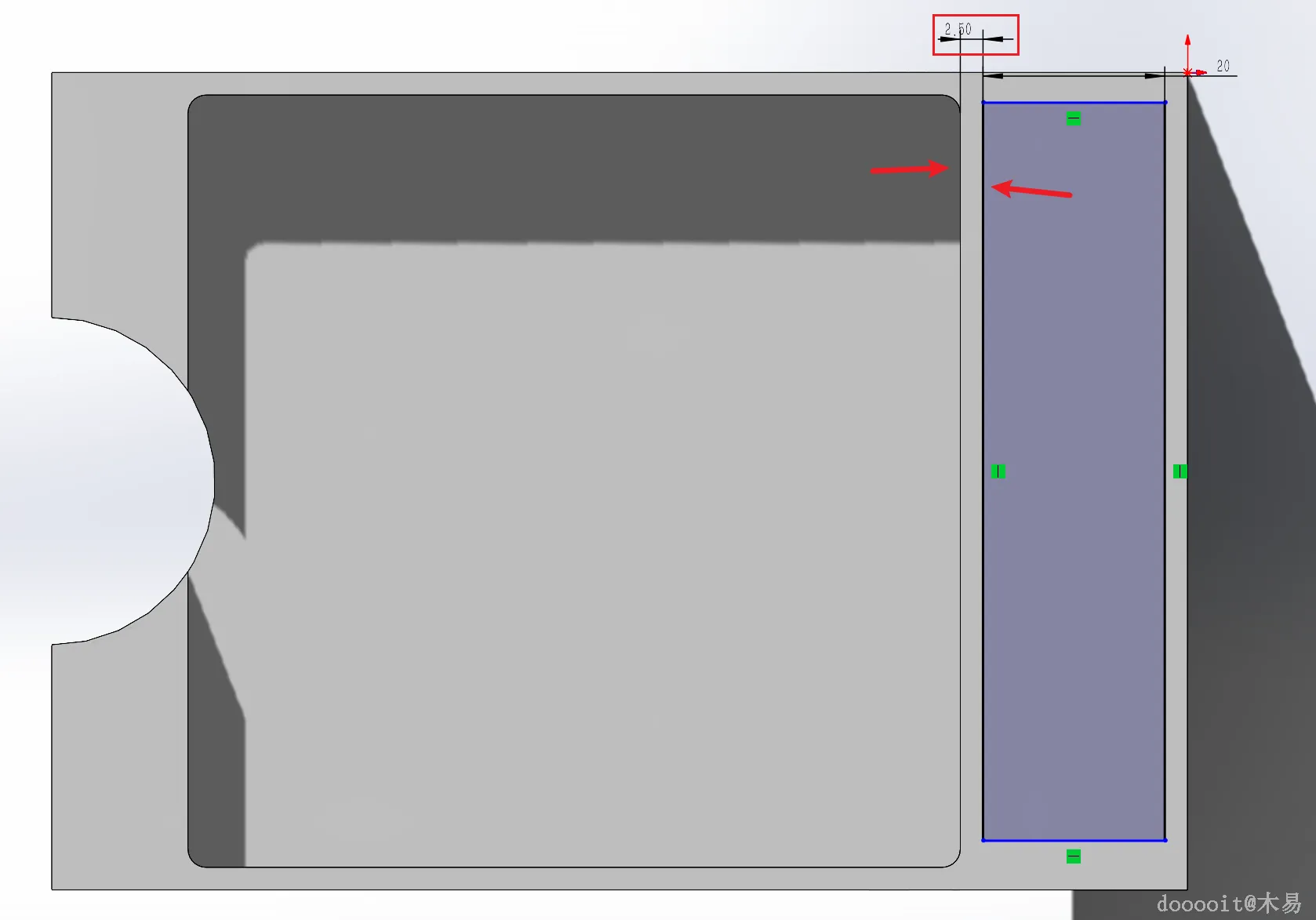

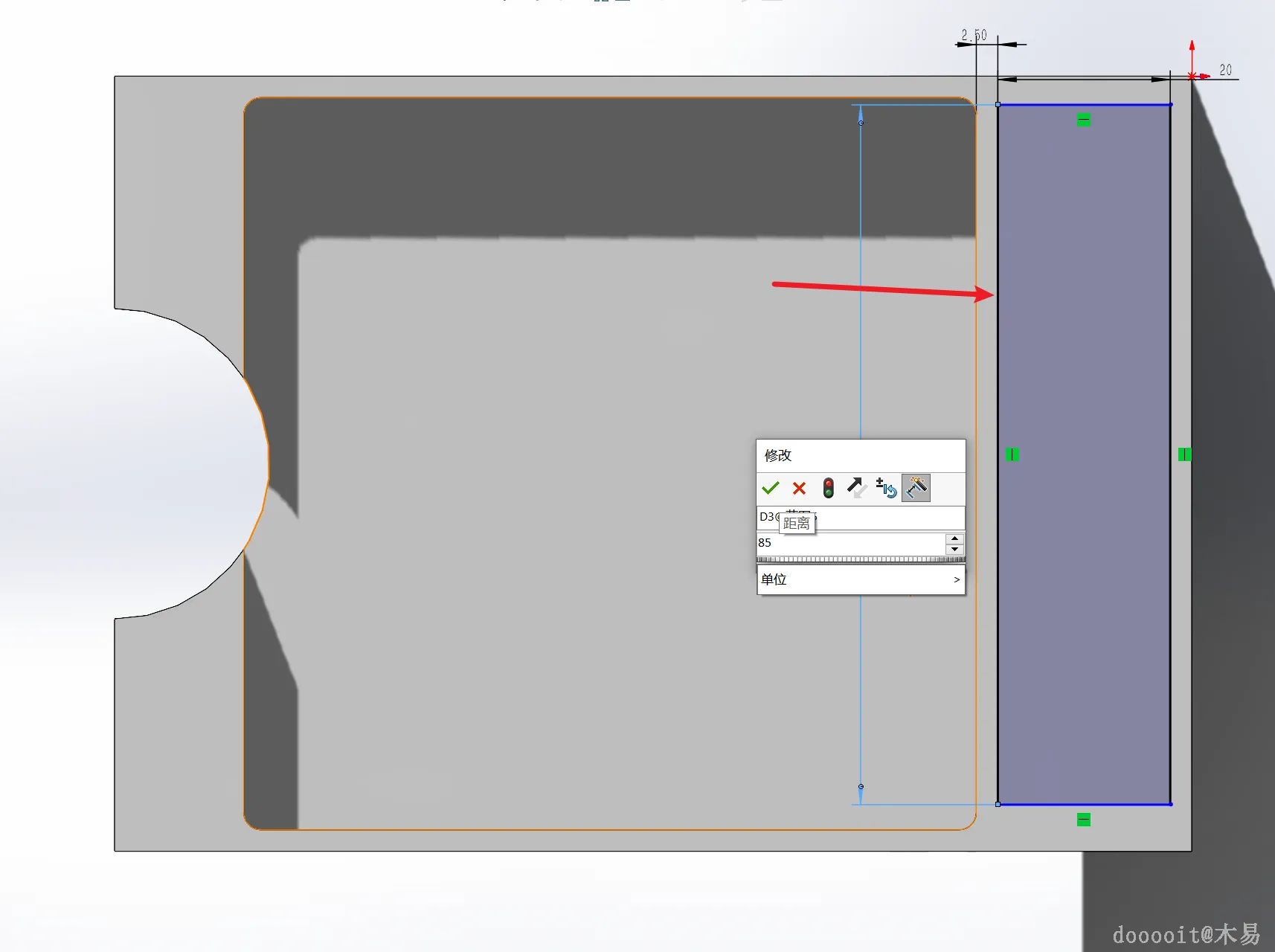

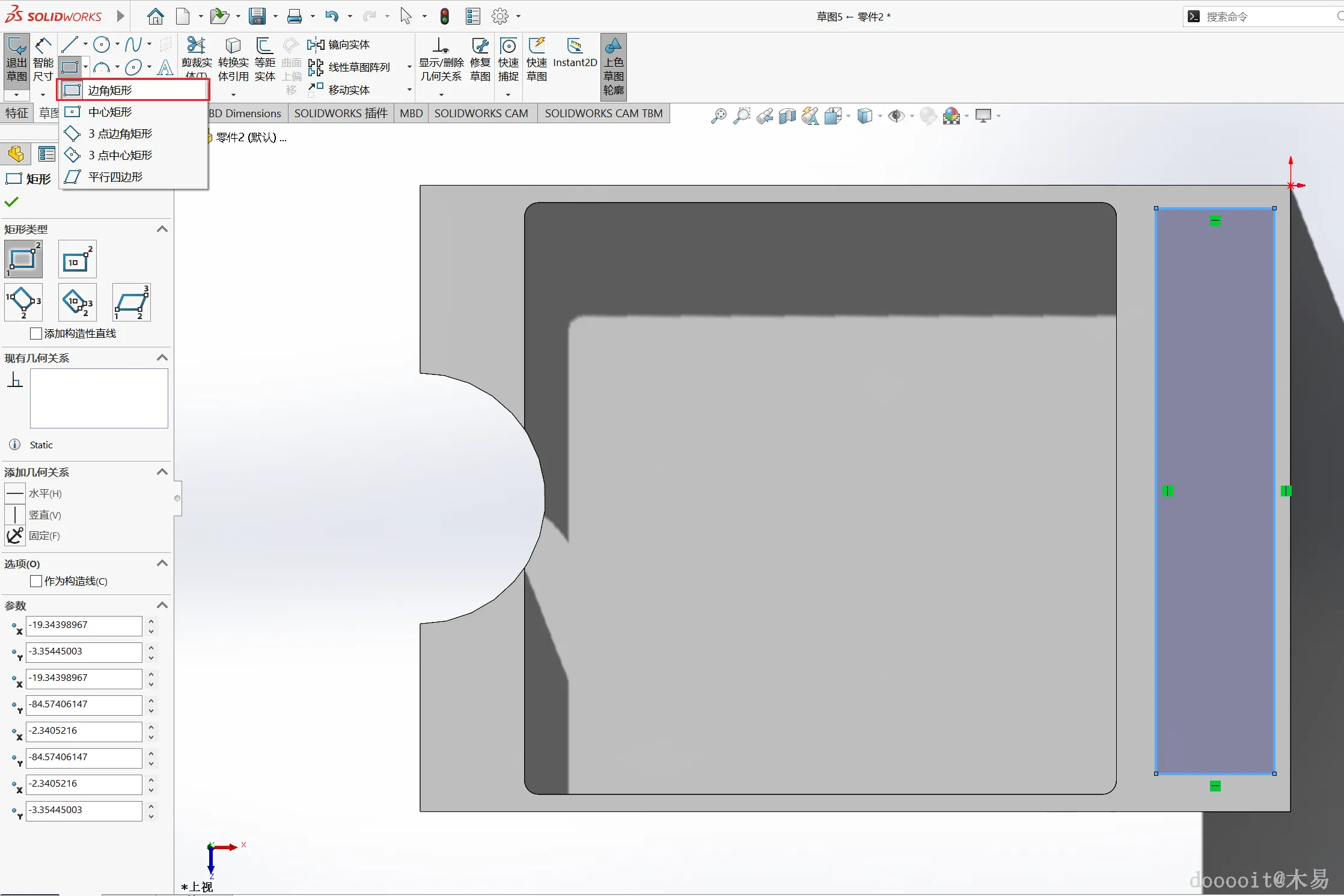

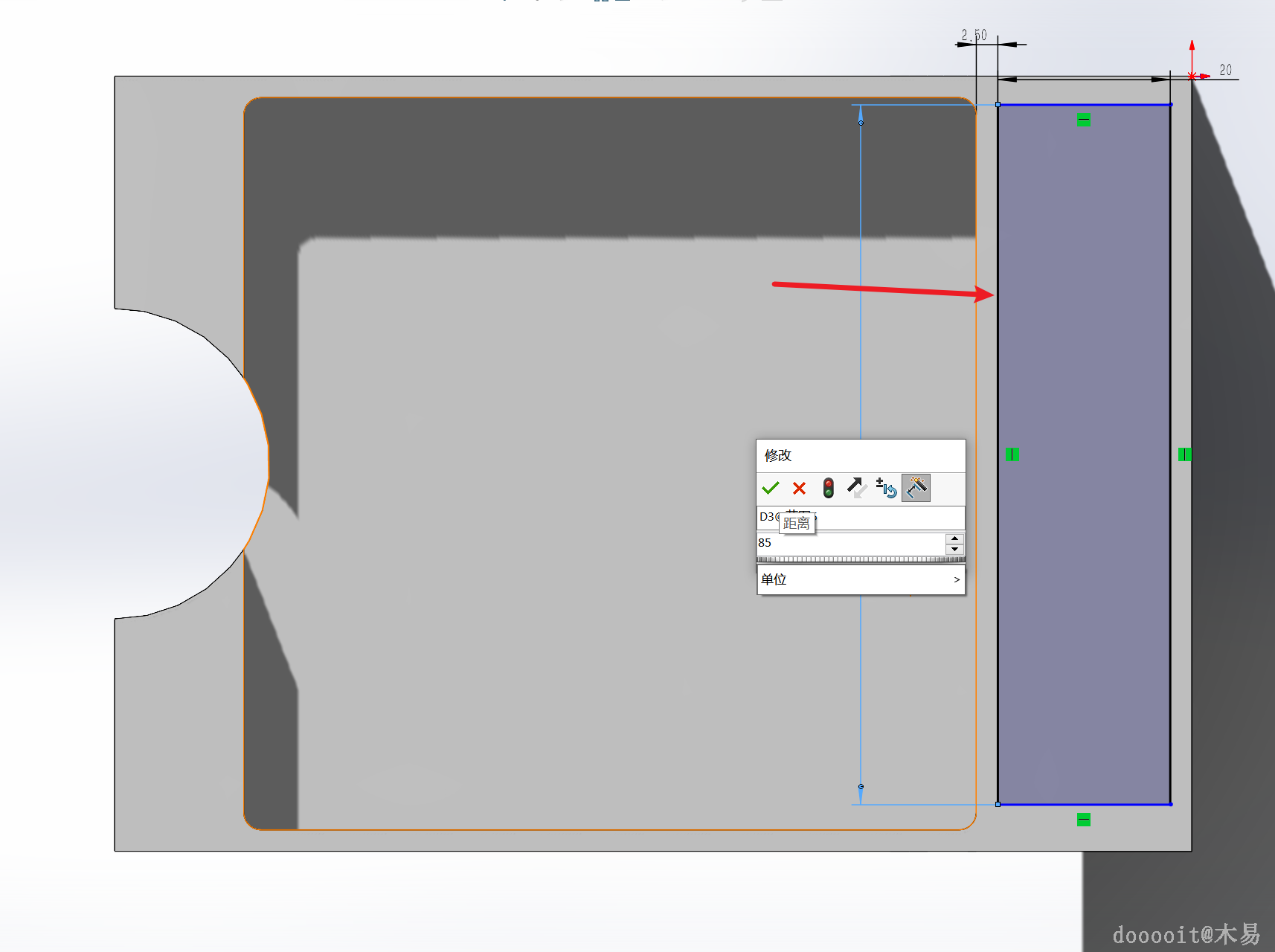

在上视基准面上开始新的草图绘制。使用边角矩形工具，在设计区域的便签架右侧绘制一个长度为20mm、宽度为85mm的矩形（可以使用智能尺寸标注）。确保该矩形与四周的距离均为2.5mm，以满足定位要求。完成草图绘制后，退出草图模式。

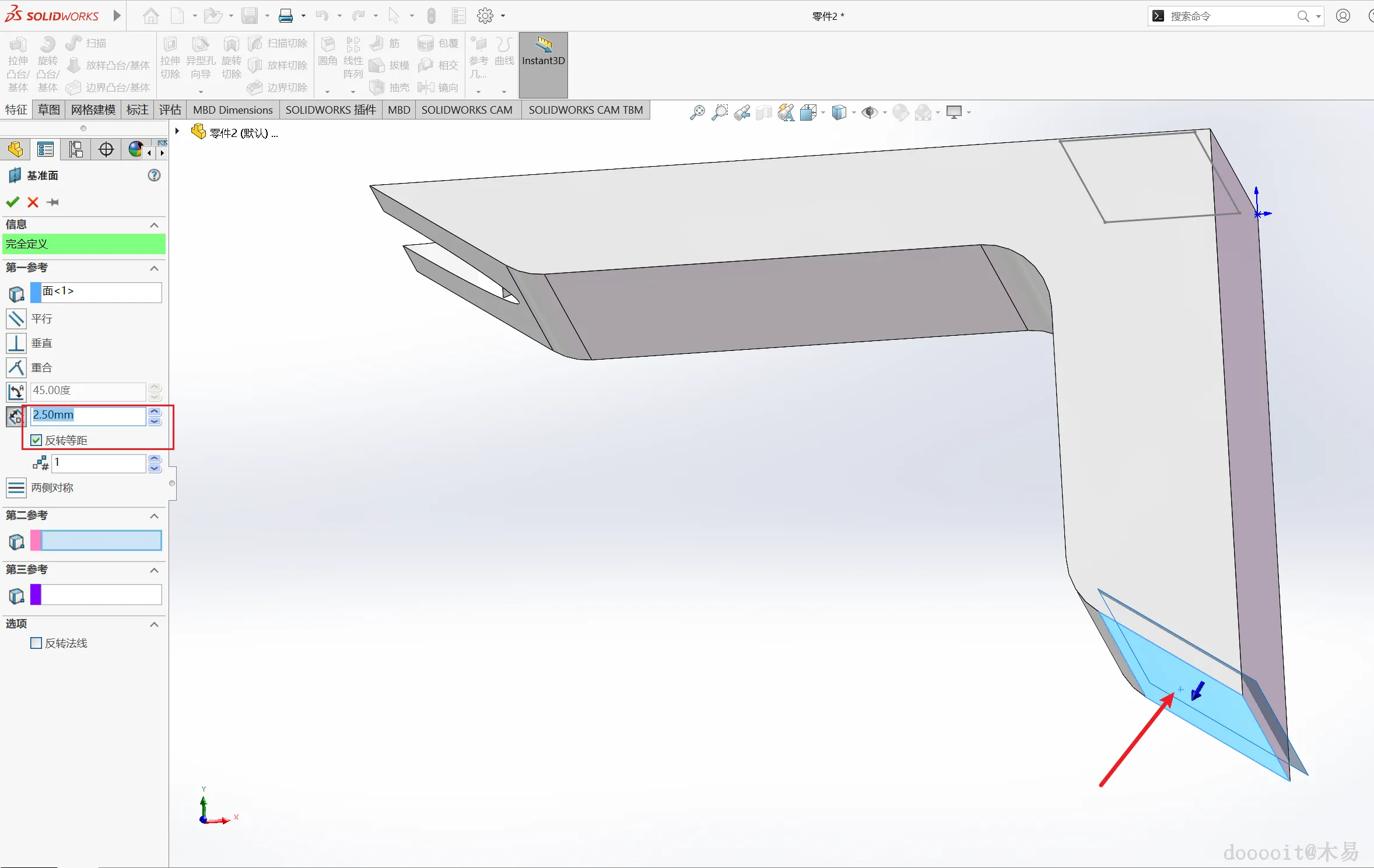

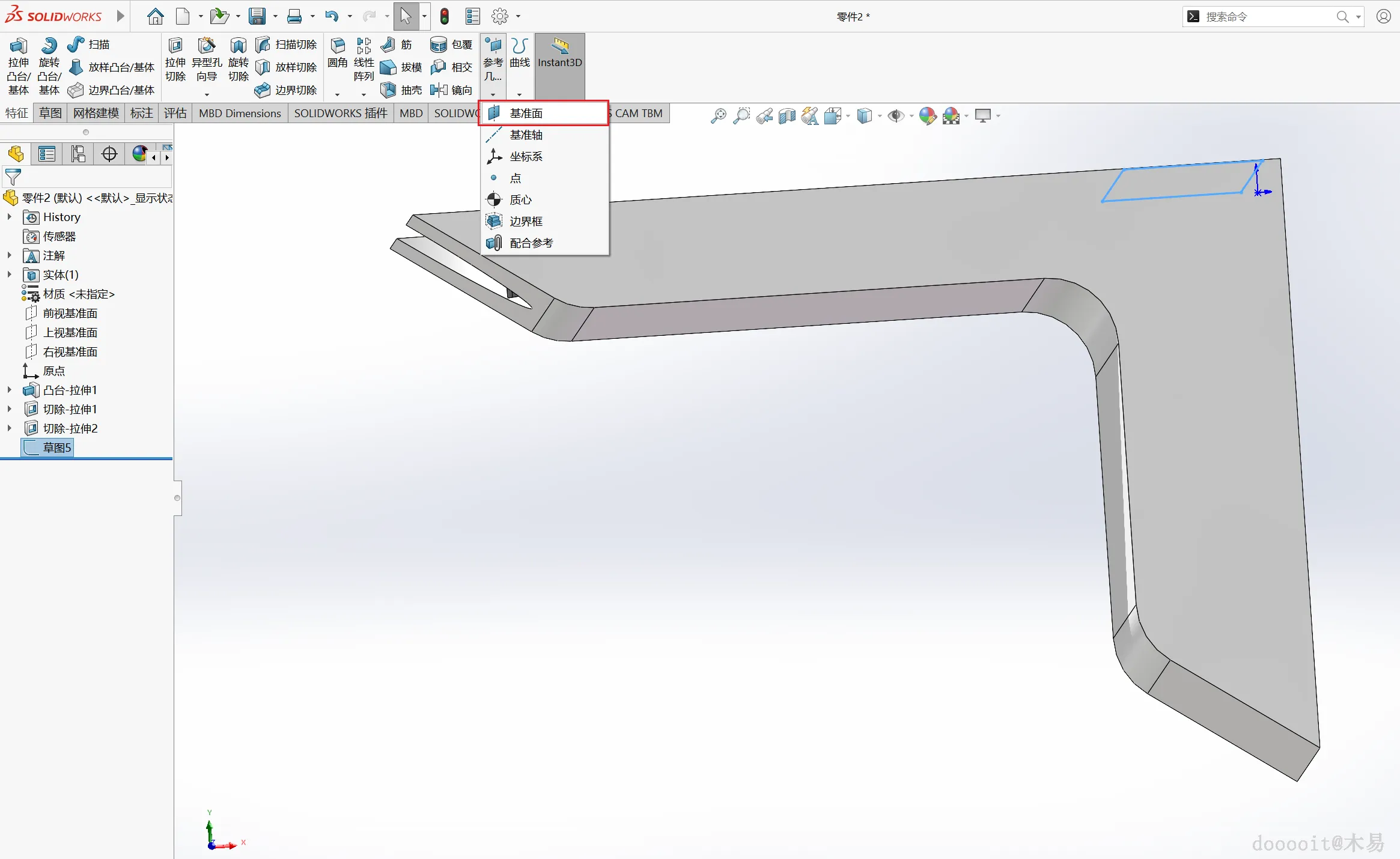

在特征选项中找到参考基准面功能，设置第一参考:距离为2.5mm；方向：反转等距。

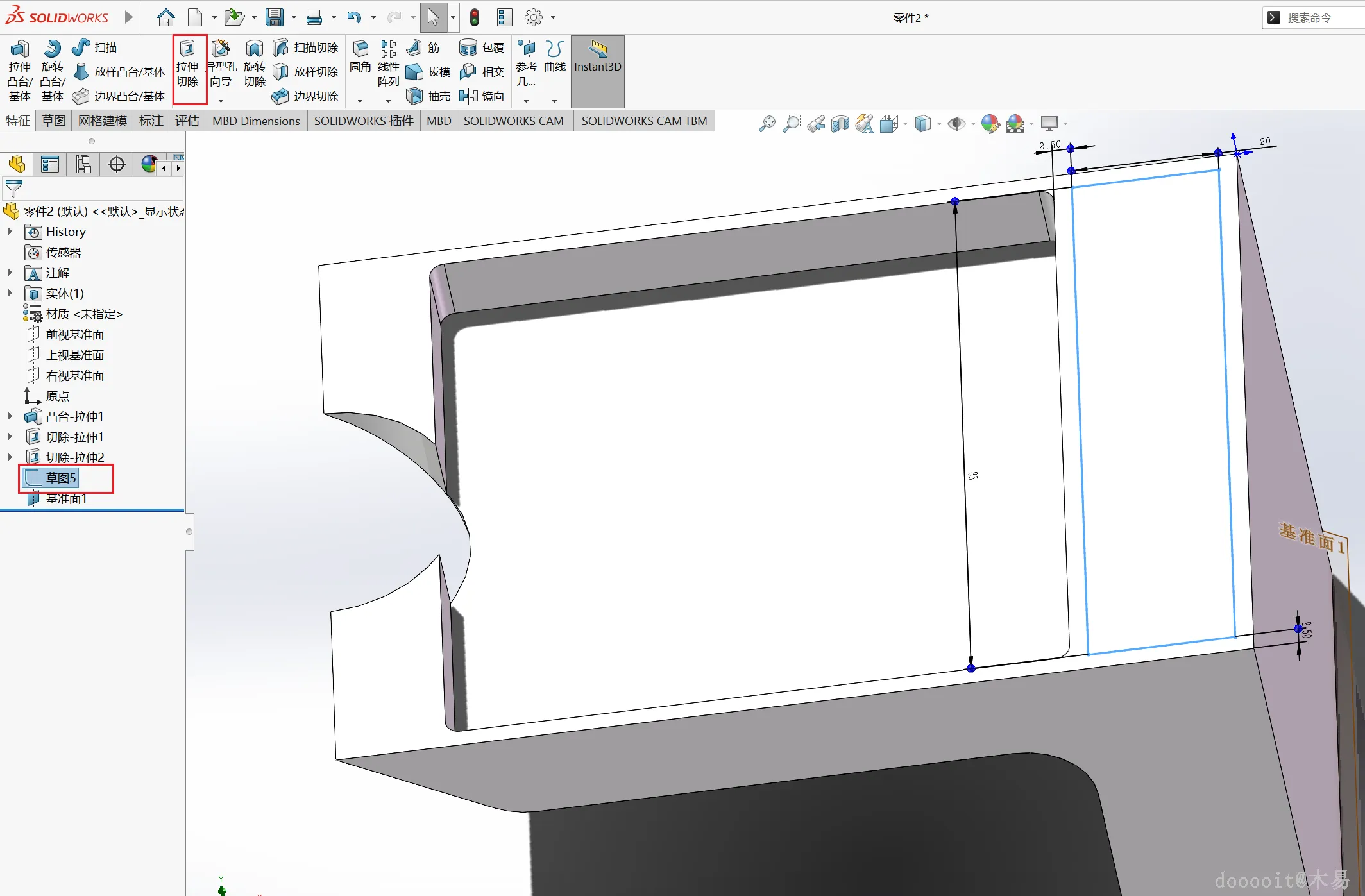

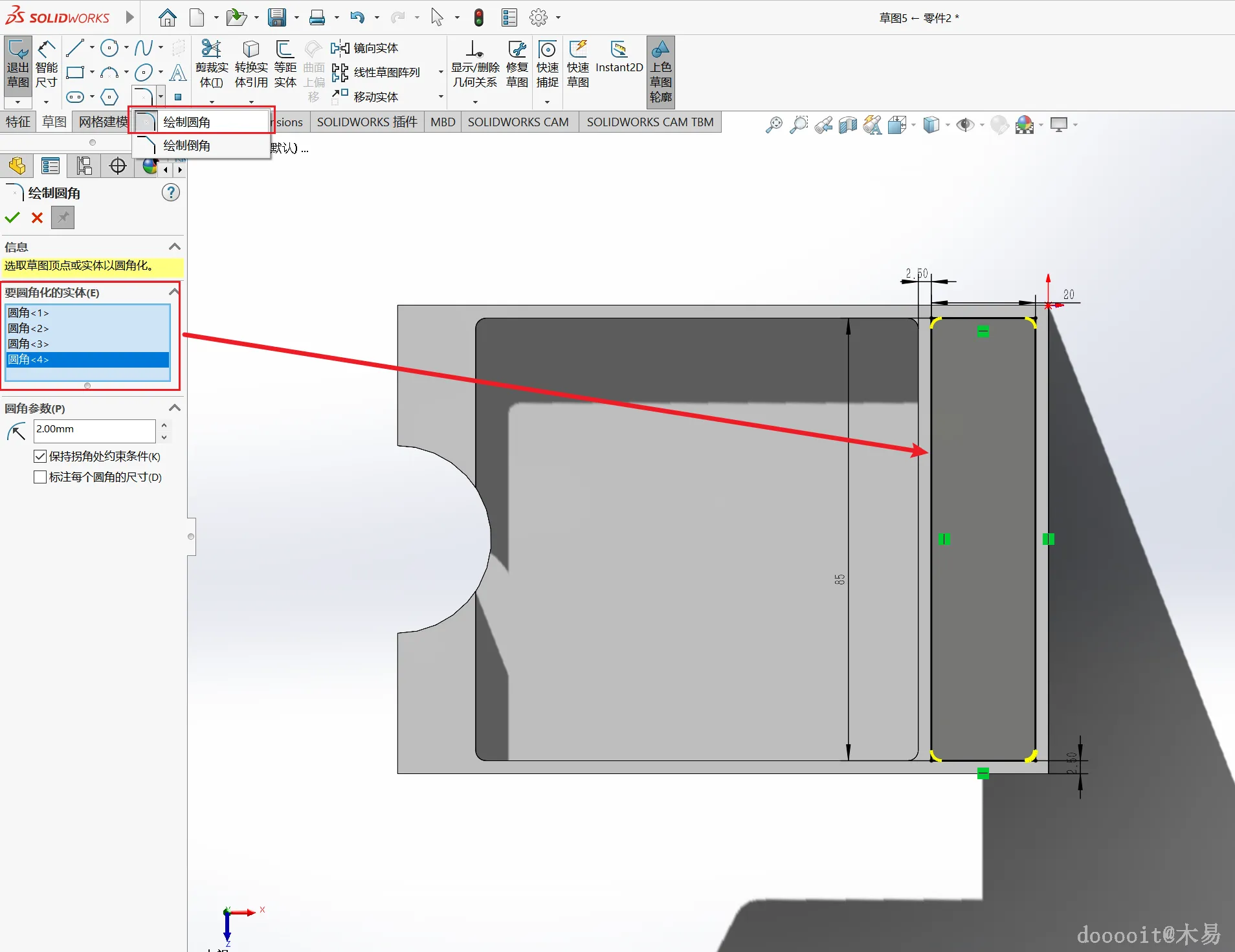

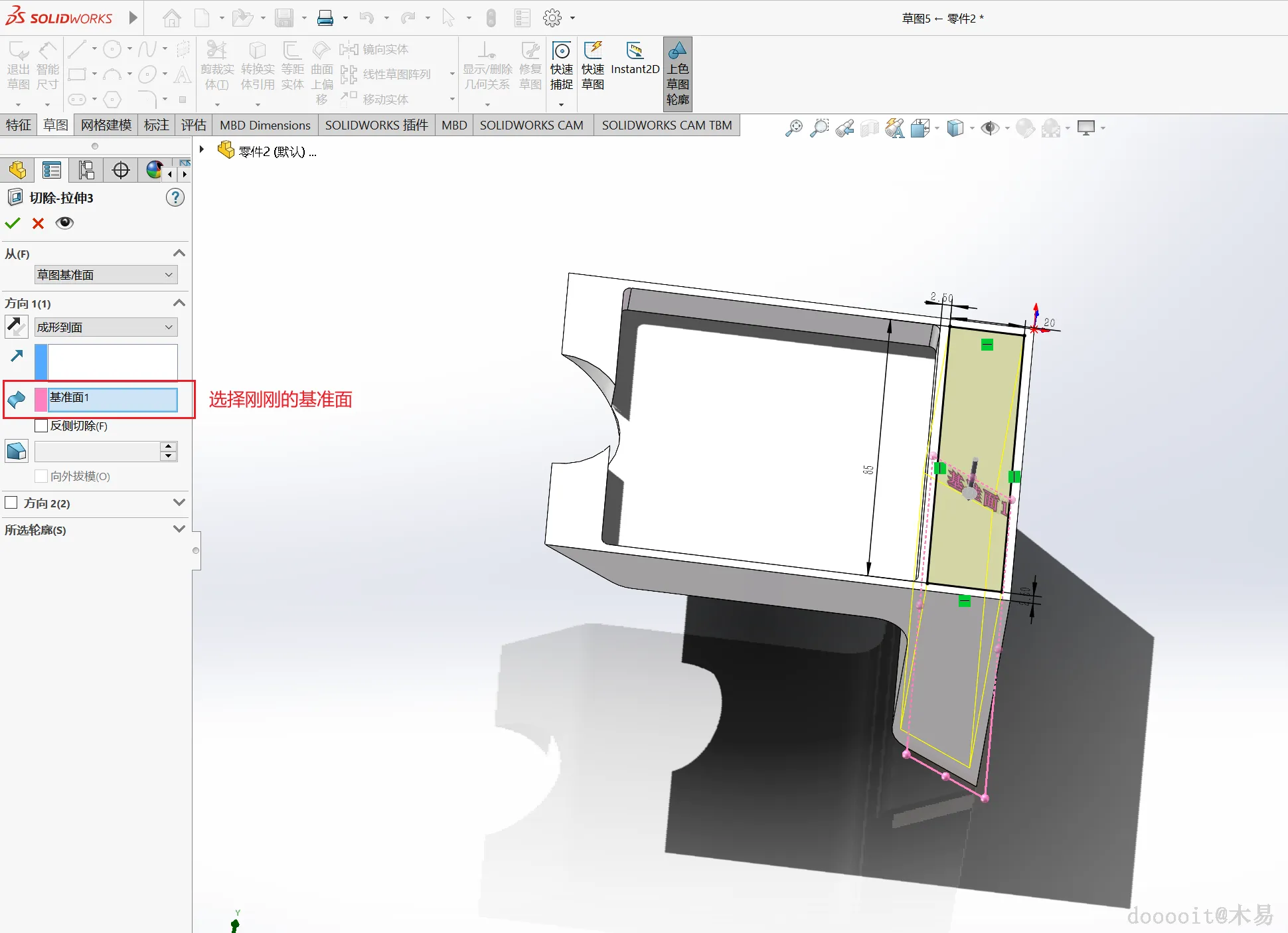

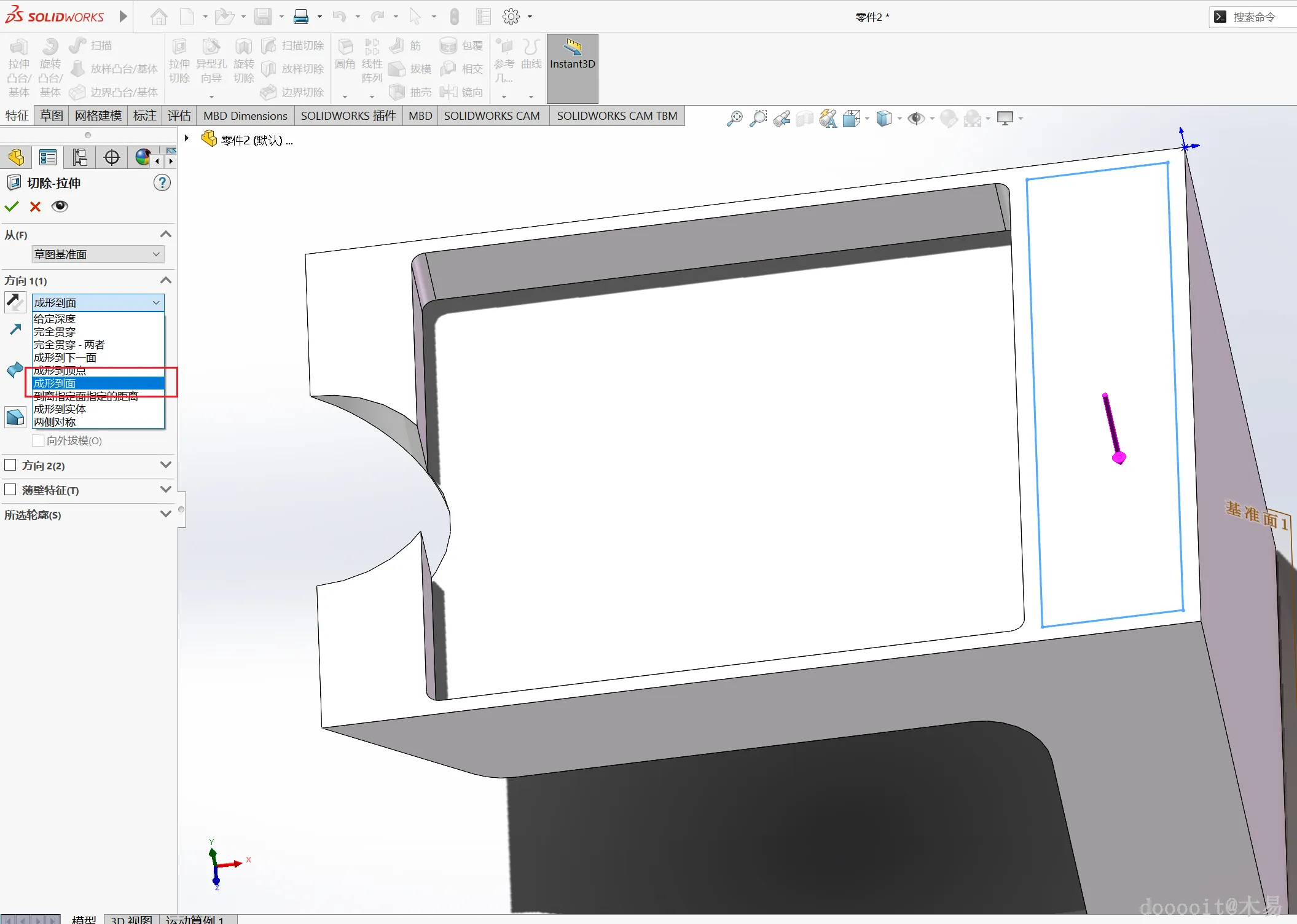

完成参考基准面的设置后，直接选择之前绘制的草图并对需要圆滑过渡的边角设置2mm的圆角参数，确保每个圆角都符合设计要求。随后，无需退出当前环境，直接切换到“特征”选项卡中选择拉伸切除工具，并将方向设置为成形到面，同时指定刚刚创建的参考基准面作为目标面，确认所有设置无误后执行操作以完成材料的切除。
