DIY 发光补丁夹克

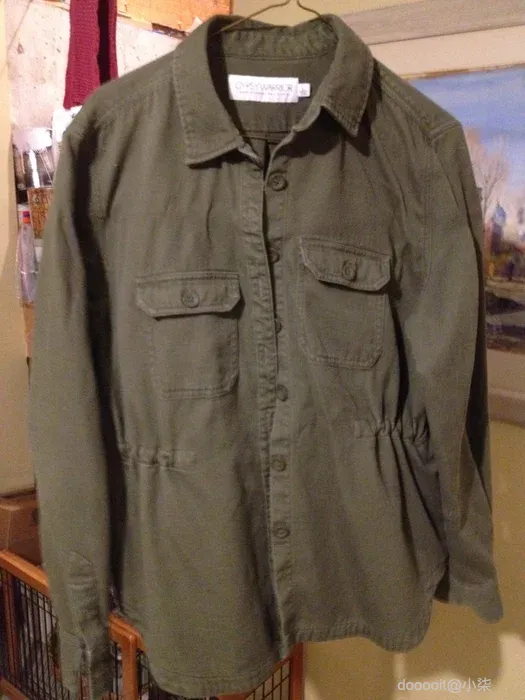

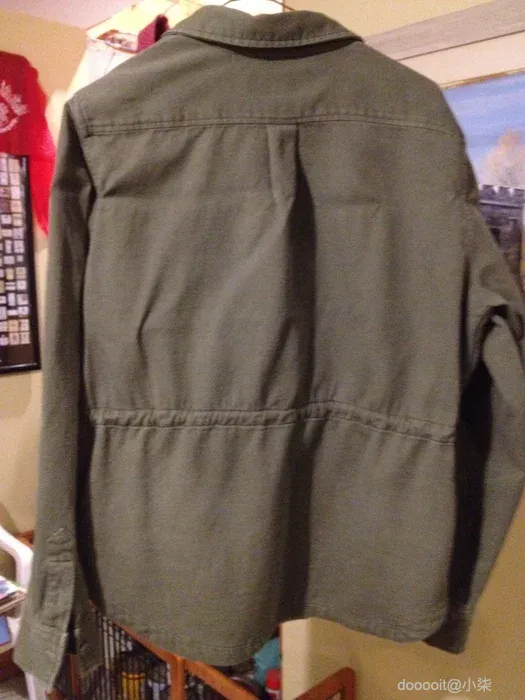

首先，找到一件合适的外套或夹克。我在一家二手店以 70元的价格买到了这件宝贝。

一旦你有了夹克，就该收拾工具和用品了。

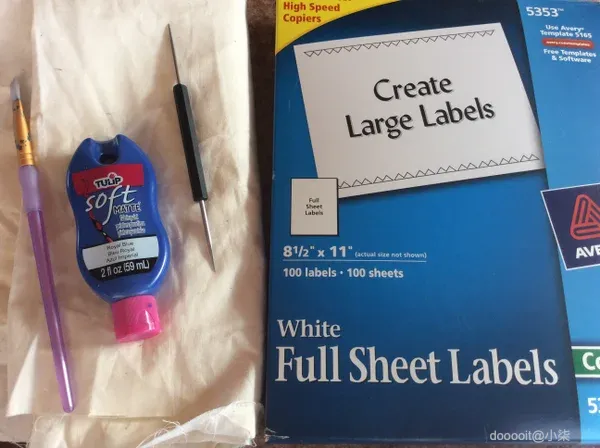

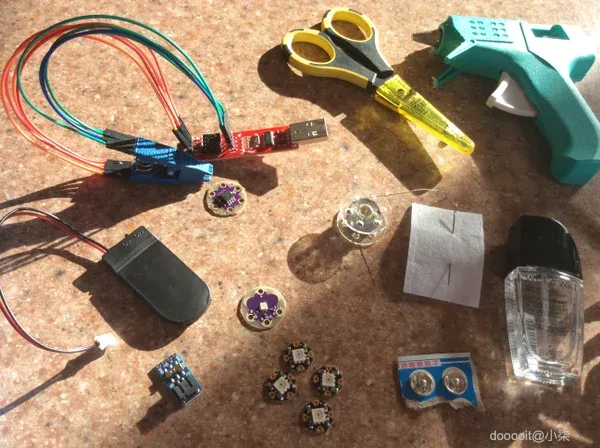

补给品

1 个LilyTiny或LilyTwinkle

1 X LilyPad 三色 LED

4 个Adafruit NeoPixels

光滑导电线

浅色面料

电池座

2 节 纽扣电池

开关 JST 分线板

5mm 可缝金属按扣

1 个TinyAVR 编程器

IC 测试夹 SOIC 8 针

蓝色织物涂料

画笔

锋利的剪刀

针

1 张不干胶标签纸

跳线

绞线（可选）

Heat' n Bond熨烫粘合剂（可选）

工具

Cricut 机器（或类似设备）

除草工具（可选，但有用）

透明指甲油

胶枪

缝纫机（可选，但有用）

鳄鱼夹（如果有的话，很适合制作原型）

烙铁

找到您喜欢的 Tardis SVG 文件。

我使用Cricut Air Express 2从背面带胶的标签纸上剪下图案。如果您手边没有类似的工具，也可以使用小刀剪出图案。

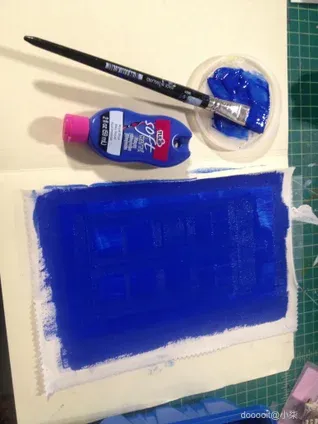

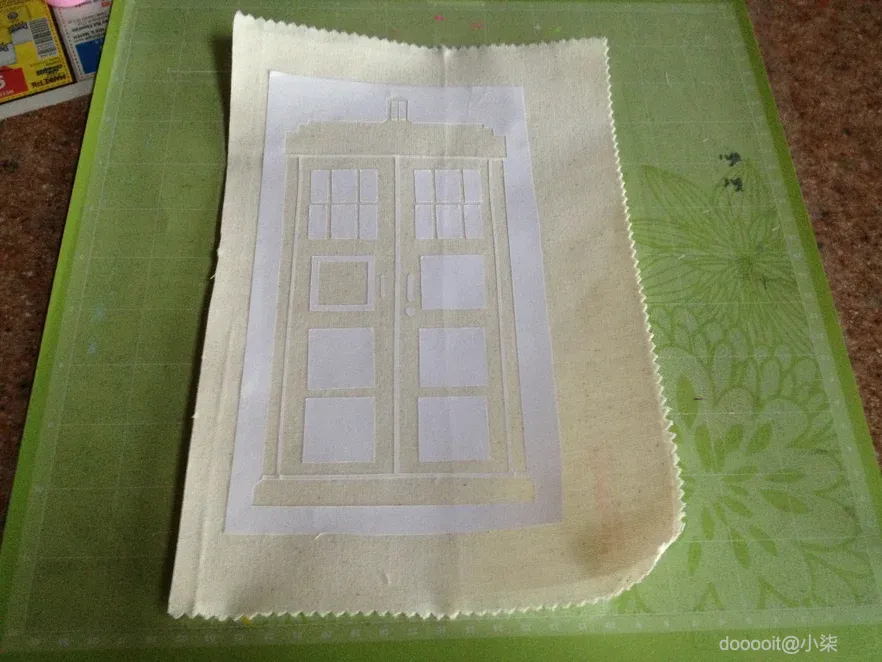

撕掉背面有胶的纸张的衬纸后，我将图案的负片放在一块白色布料上。我将背面有胶的纸张压实，这样边缘就不会出现气泡。然后，我在上面涂了三层蓝色织物涂料，等每一层都干了之后再涂下一层。

等油漆完全干燥后，我用除草工具小心地把所有的纸都去掉了。

当我撕掉壁纸时，我的门看起来不太对劲。因为门板上的方框都是白色的，所以我把它们漆成了蓝色，只在门板周围留了一个白色的边框。

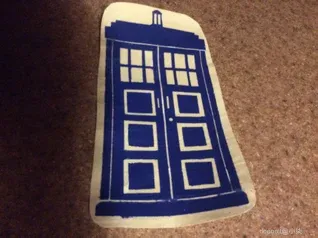

让油漆固化一天后，我洗净了补丁，让它平整地风干，然后熨烫它。

可选：如果织物太薄， 您可以考虑在织物背面熨烫一些Heat n Bond 熨烫粘合剂。

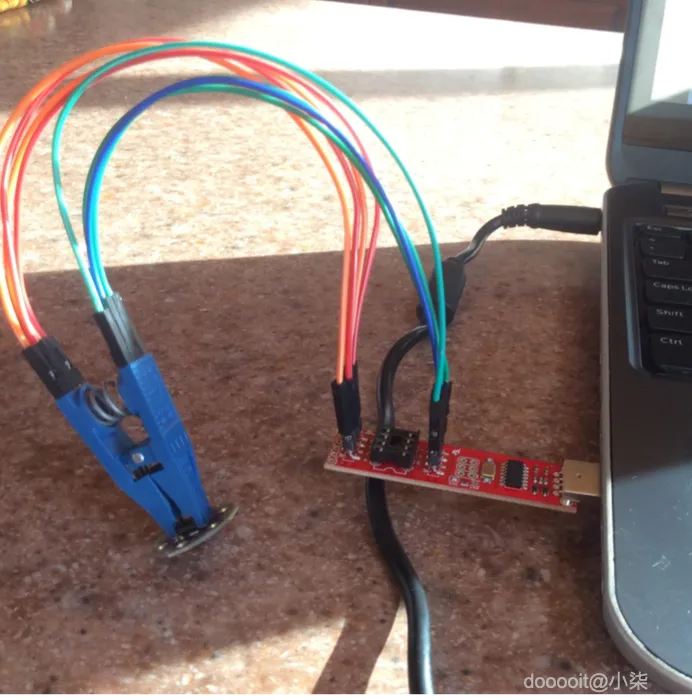

使用TinyAVR 编程器、跳线和 IC 测试夹通过 Arduino IDE重新编程您的LilyTiny / LilyTwinkle 。

如果您不确定如何执行此操作，请查看SparkFun 的 LilyTiny/LilyTwinkle 重新编程指南。

或者，您也可以使用其他基于 Arduino 的微控制器，例如Gemma、Flora或LilyPad。我选择LilyTiny是因为它的尺寸小且价格实惠。

您可以在 Github 上的我的可穿戴电子产品存储库中找到 LilyTiny_Tardis.ino 的代码。

如果您使用不同的微控制器，则可能需要更改代码中的引脚。

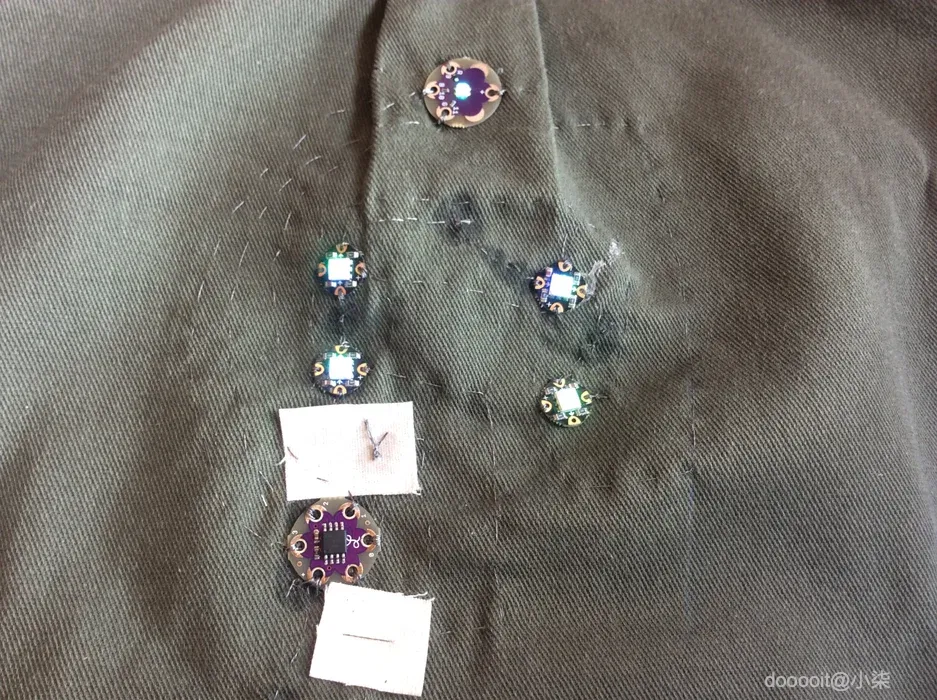

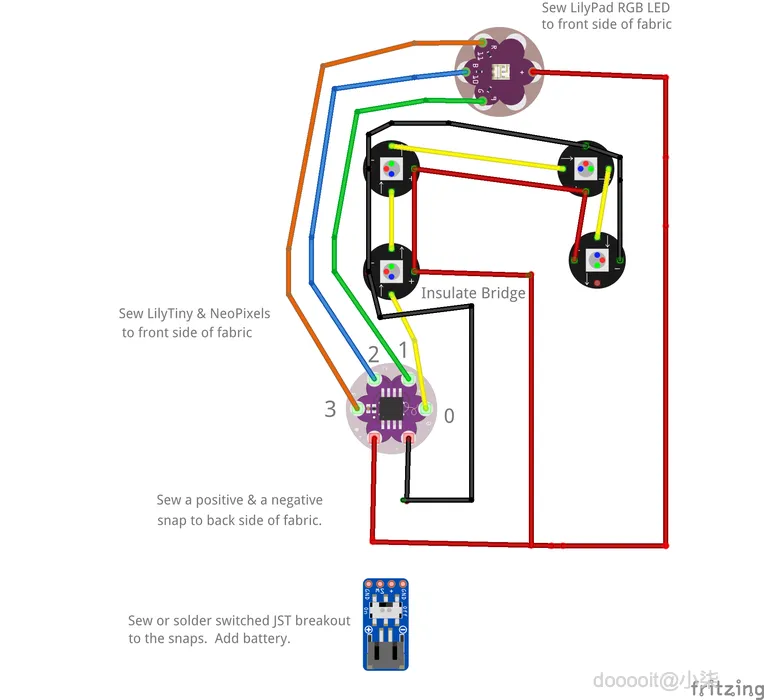

使用电路图设置您的组件。特别注意NeoPixels 的放置方式，以使缝纫更加轻松。

我将补丁放在组件上以协助放置它们。

我必须制作几个绝缘桥，因为我的几根导电线需要在某些地方重叠。我使用额外的布料来绝缘线，但你可能有另一种方法。

我在每个可缝纫部件上都涂了一点热胶，以便在缝纫时将它们固定到位。但要小心，不要让胶水粘到导电垫上。

请注意，织物背面有 5 毫米可缝按扣（参见电路图），可连接到 J ST 分线板和电池组。

使用导电线缝纫时，务必用透明指甲油固定线结以确保其牢固。

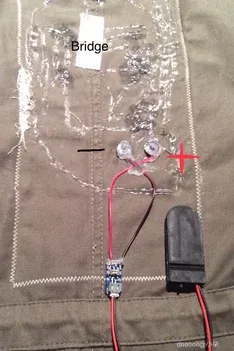

我决定从夹克内部取出电池，因此我在布料的另一侧（背面）缝上了按扣。这样，当我需要清洗夹克时，就可以轻松取出 JST 分线板和电池组。

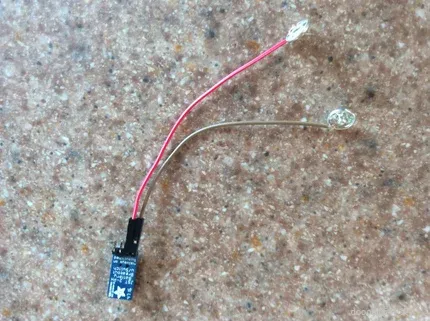

在一次迭代中，我将JST 分线板上的电线焊接到母按扣上，以匹配我已经缝入电路的公按扣。

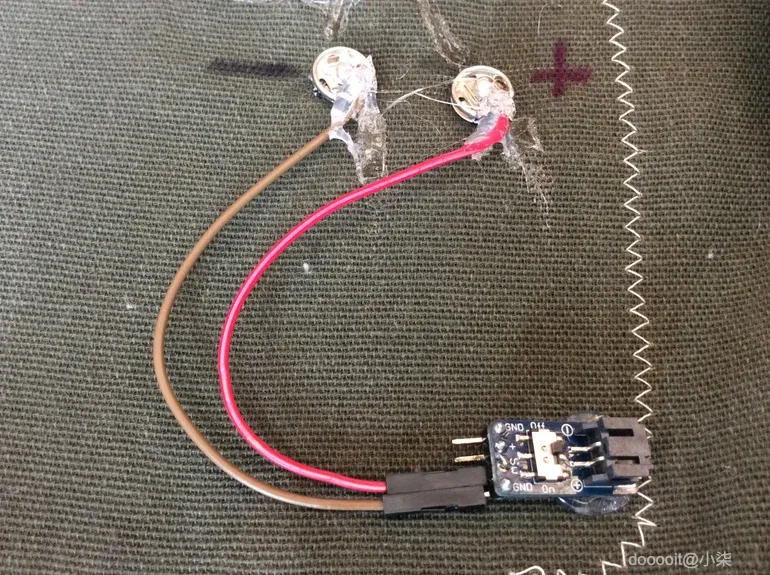

在另一次迭代中，我将跳线直接焊接到按扣上，然后将跳线的母端滑到焊接到 JST 分线板的接头针上。无论你如何操作，只要连接到 JST 分线板的按扣与你已经缝好的按扣连接即可。

我使用了一点 Velcro 来固定电池组。

使用鳄鱼夹和电池组测试了电路，以确保一切正常，然后才将补丁熨烫并缝到我的夹克上。

注意：务必使用新电池。在本教程中，我使用了两节纽扣电池。如果您有锂聚合物电池（并且您对自己的缝纫技术很有信心），则可以改用这种类型的电池。只要小心不要损坏或刺破它即可。

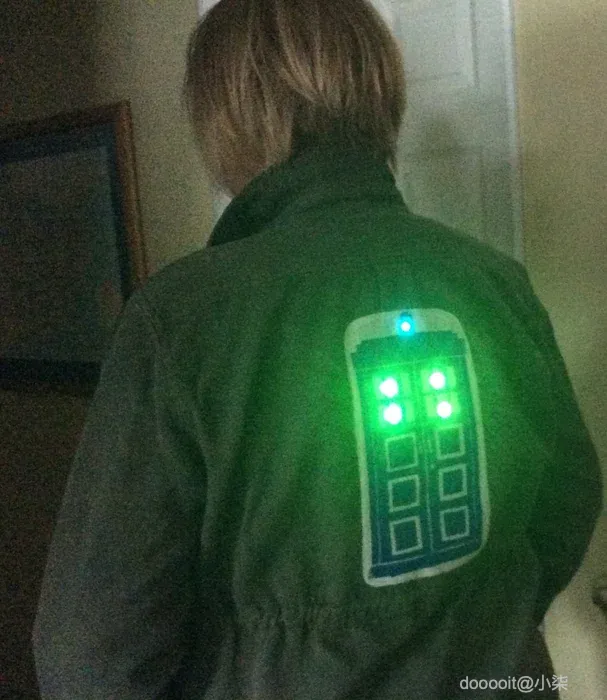

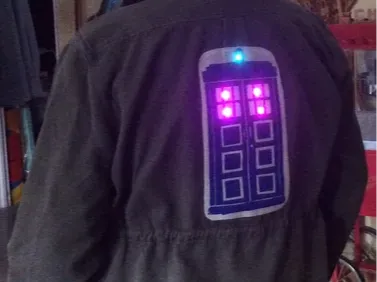

一旦确定电路工作正常，就将补丁熨到夹克上，小心地将缝制的组件与 TARDIS 中的窗户对齐。

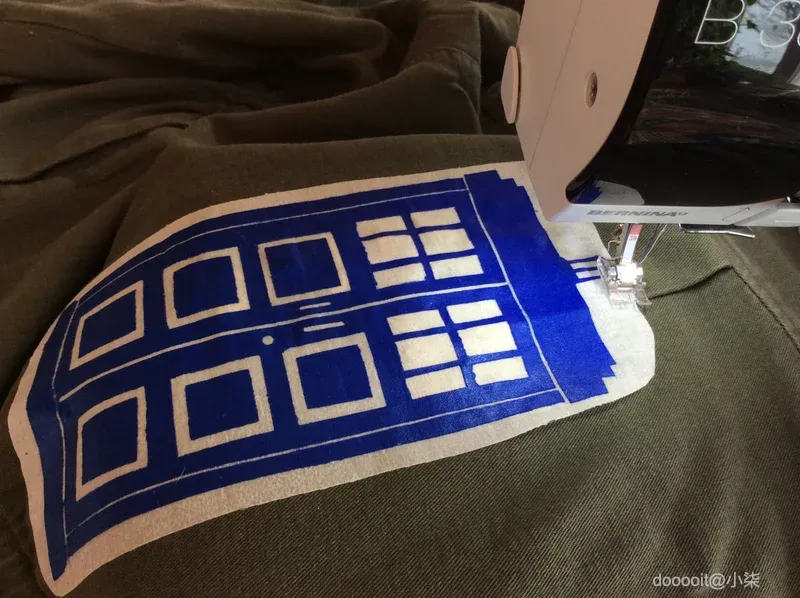

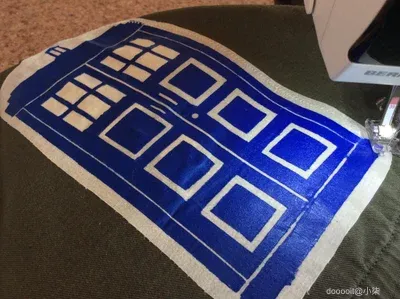

我使用缝纫机上的锯齿形针脚来缝制补丁。在 TARDIS 顶部附近要小心，以免缝纫机接触顶部的三色 LED。

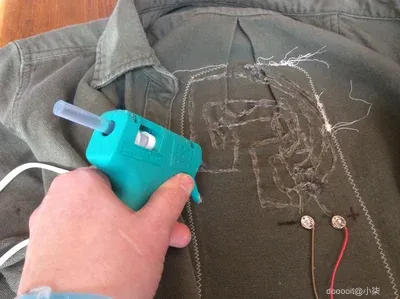

缝上补丁后，我使用了一点热胶来隔离夹克内部的线迹和结。
