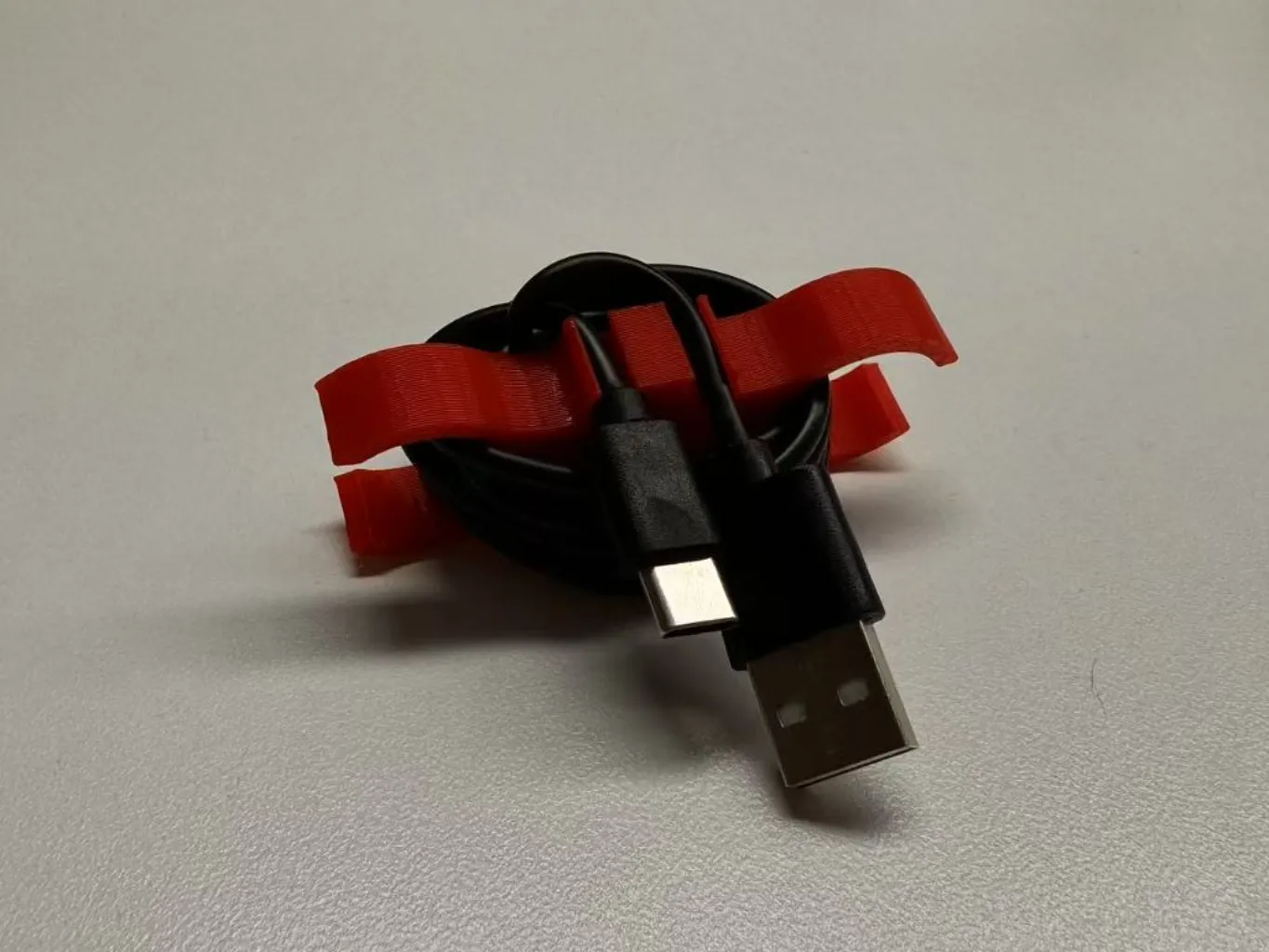

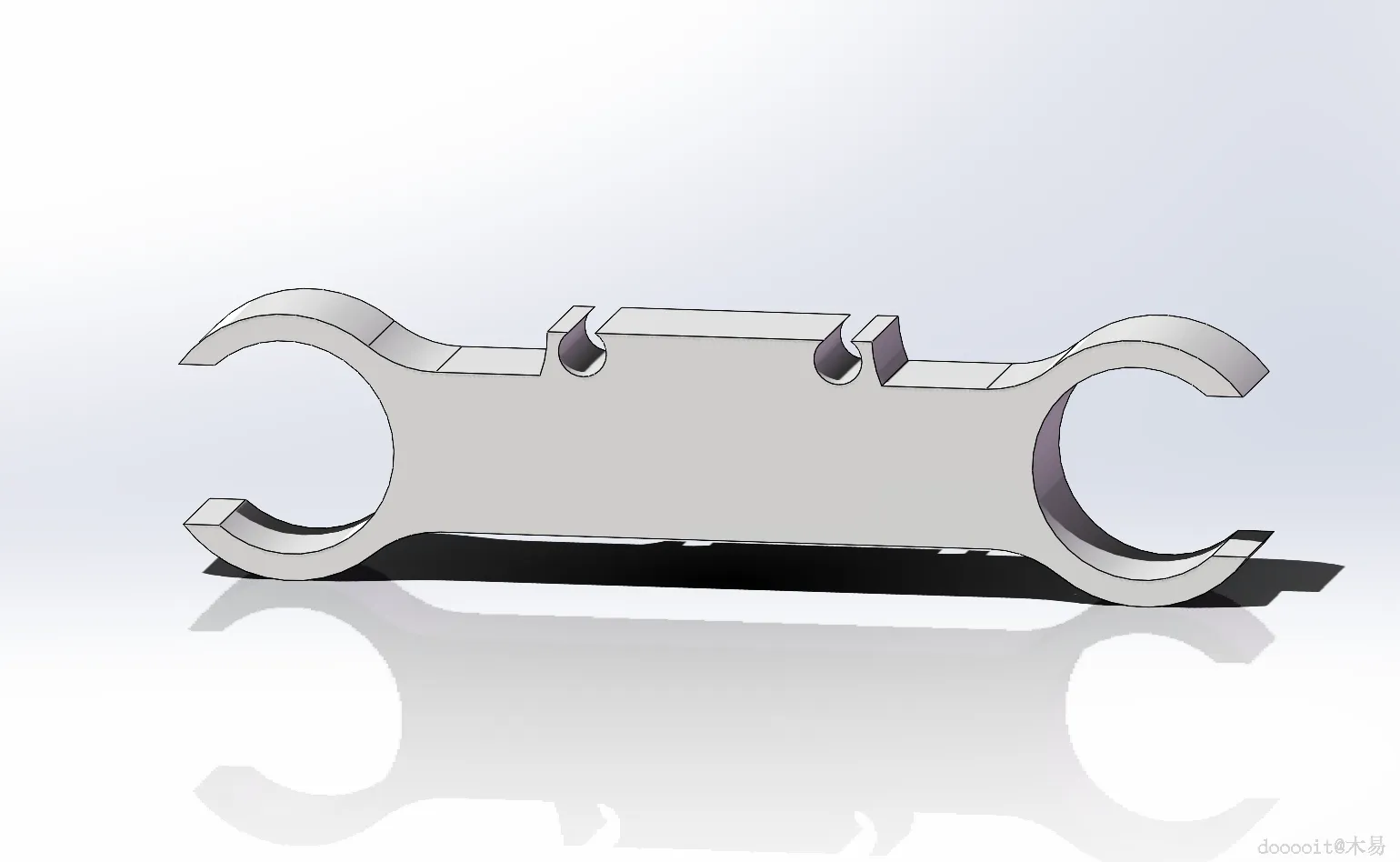

线束整理器

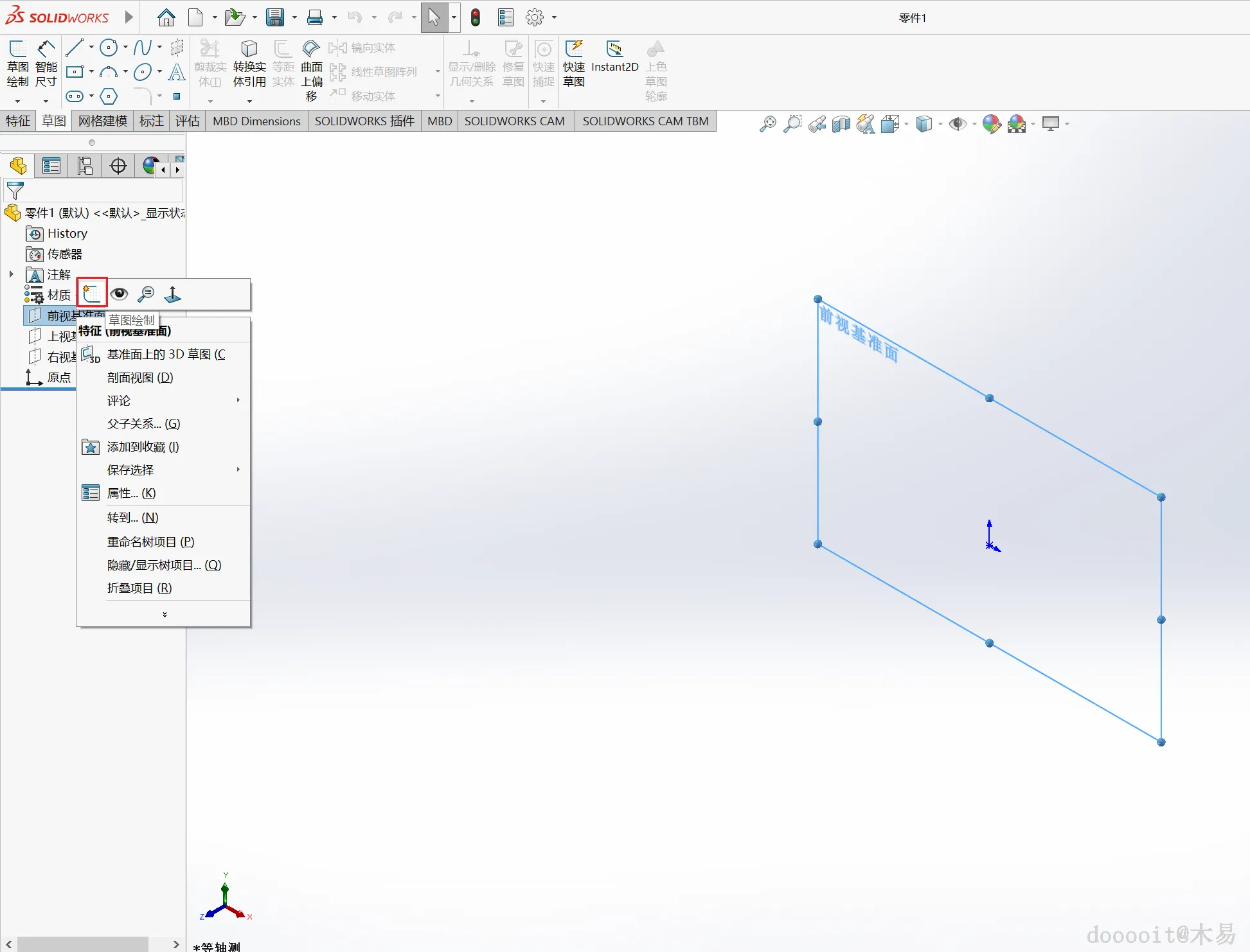

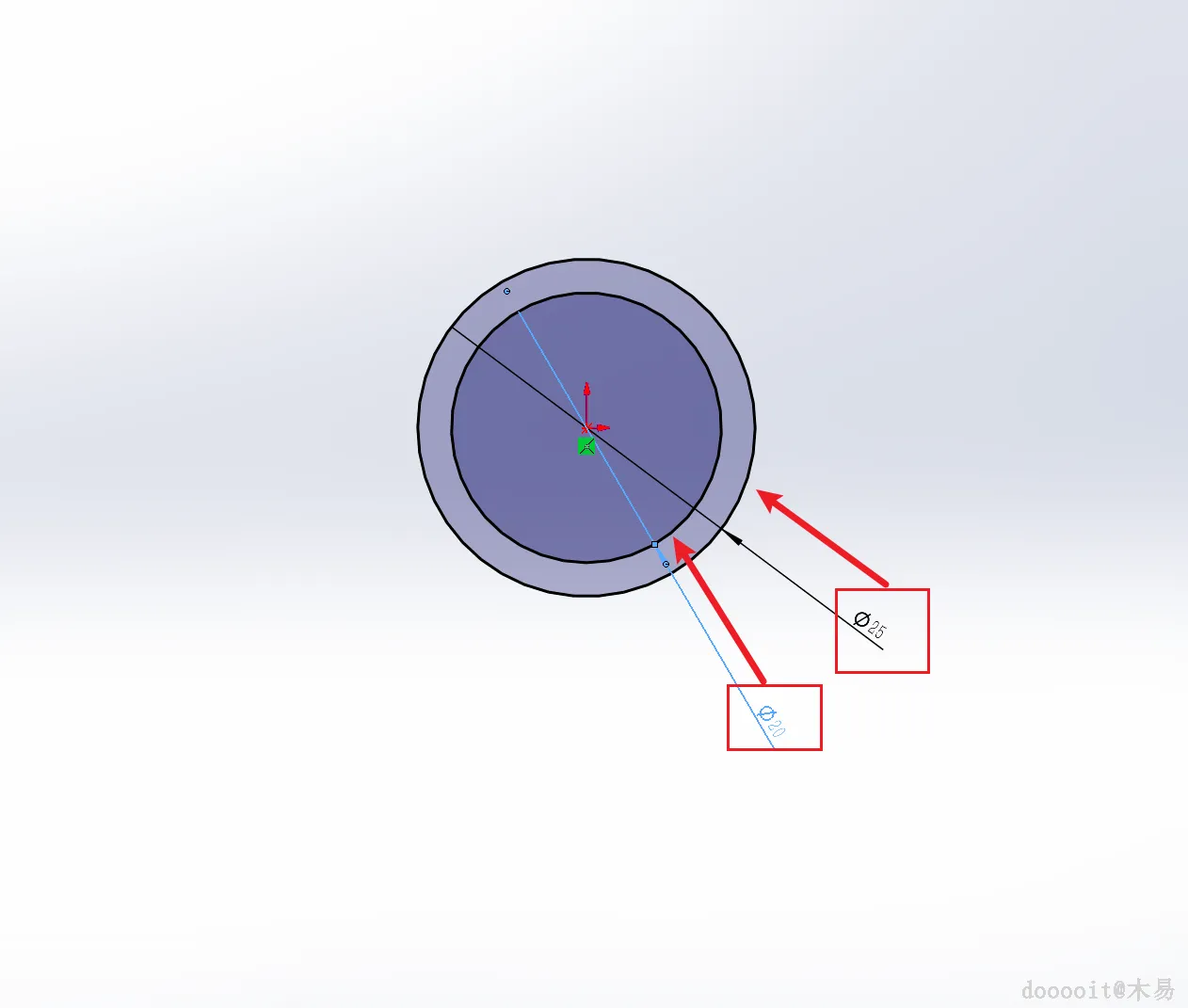

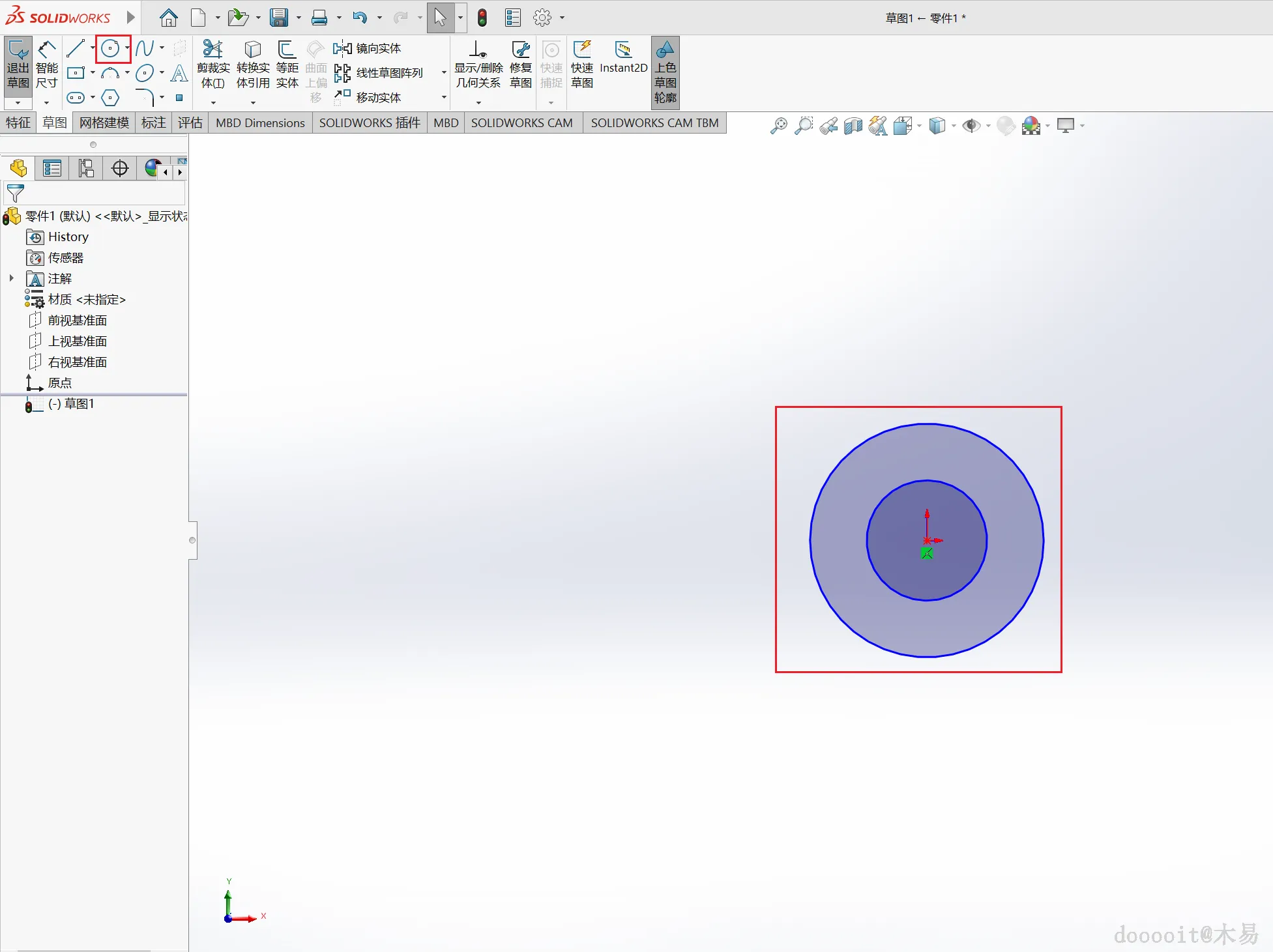

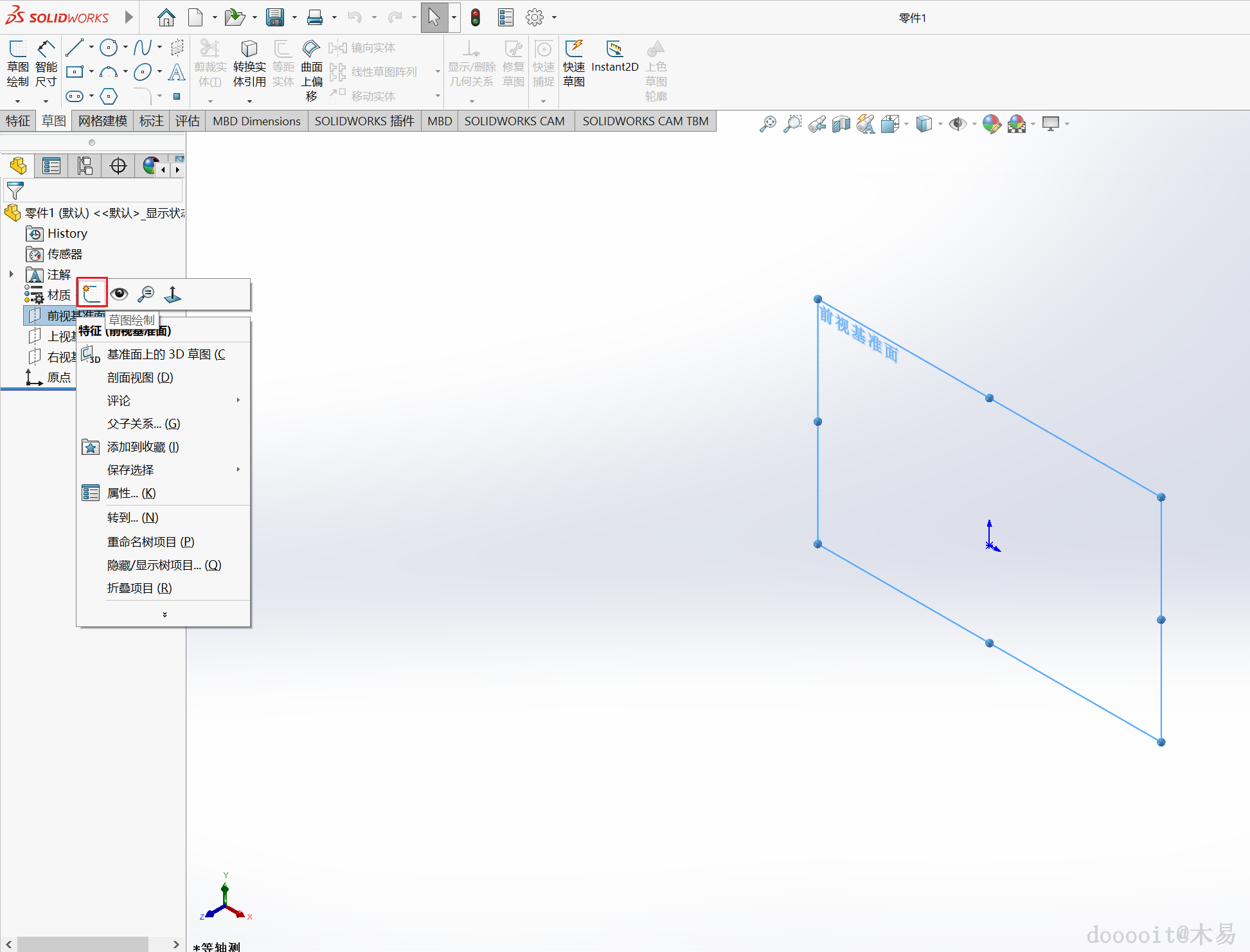

选择前视基准面进行绘制，找到圆形工具，以原点为中心画两个圆并使用智能尺寸工具标注两个圆的大小尺寸。

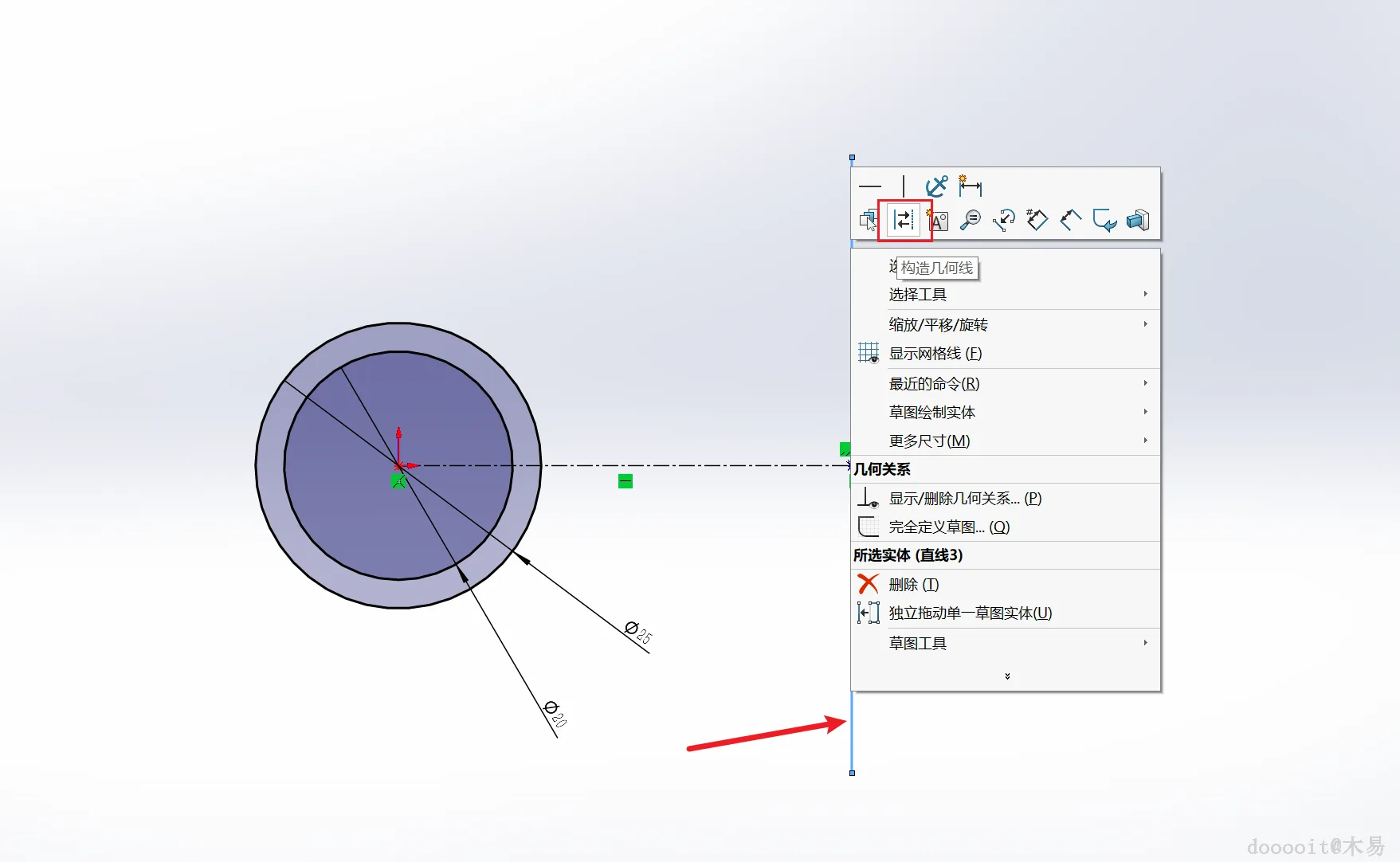

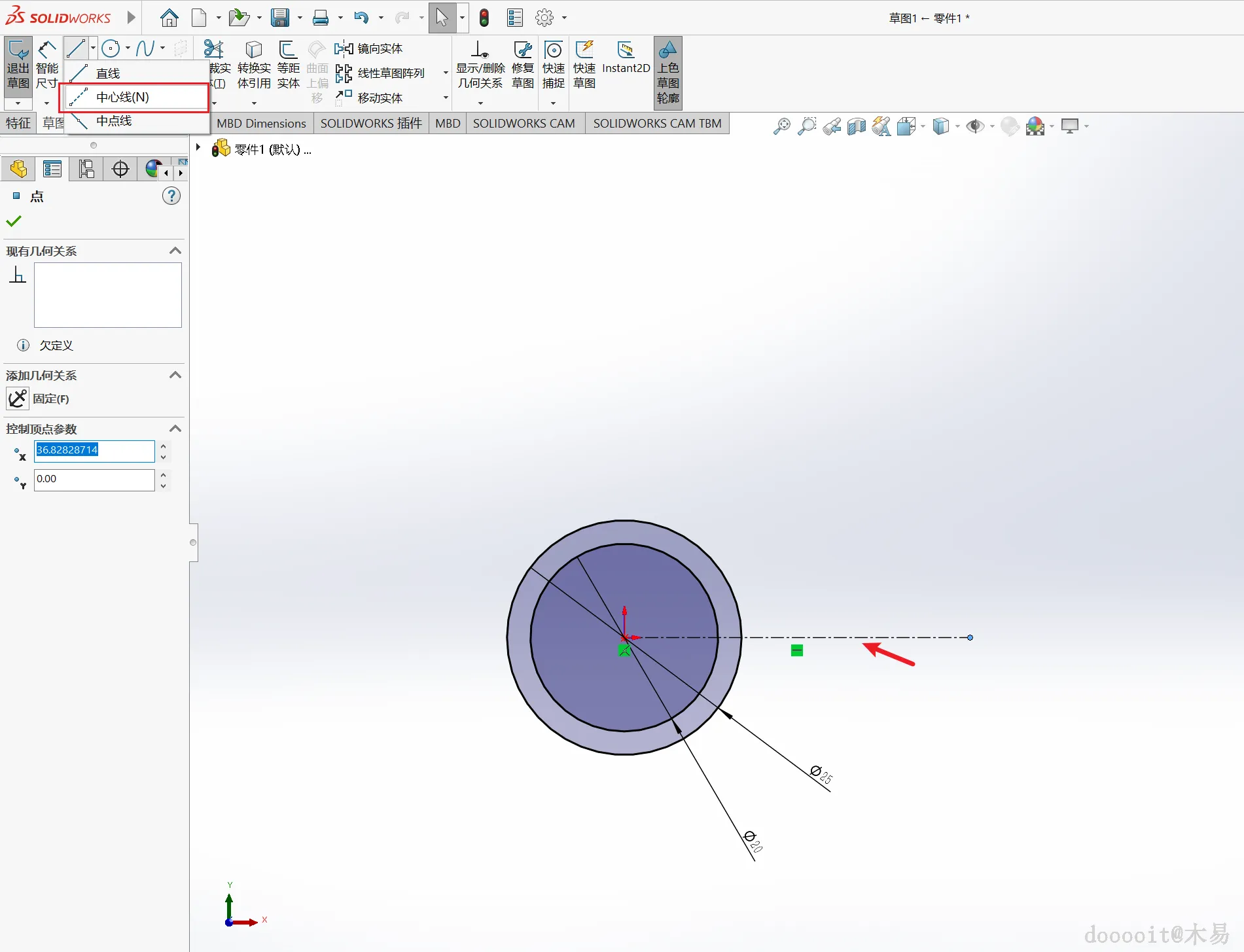

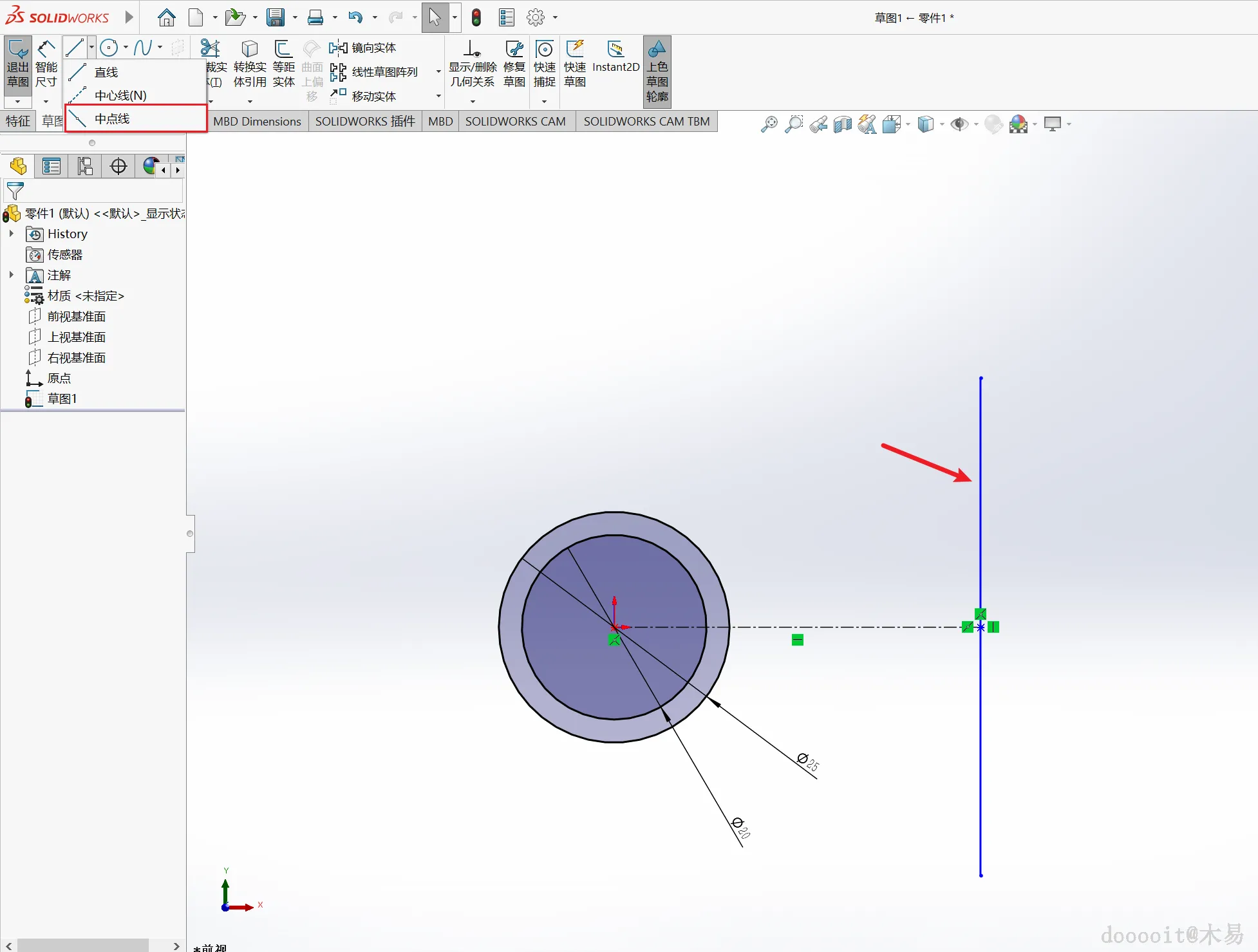

使用中心线（N）以原点为起点向右延申并保持水平，使用两侧扩展的中心线在刚刚延申的中心线右侧部分垂直展现，左键选中垂直的构造线选择构造线。

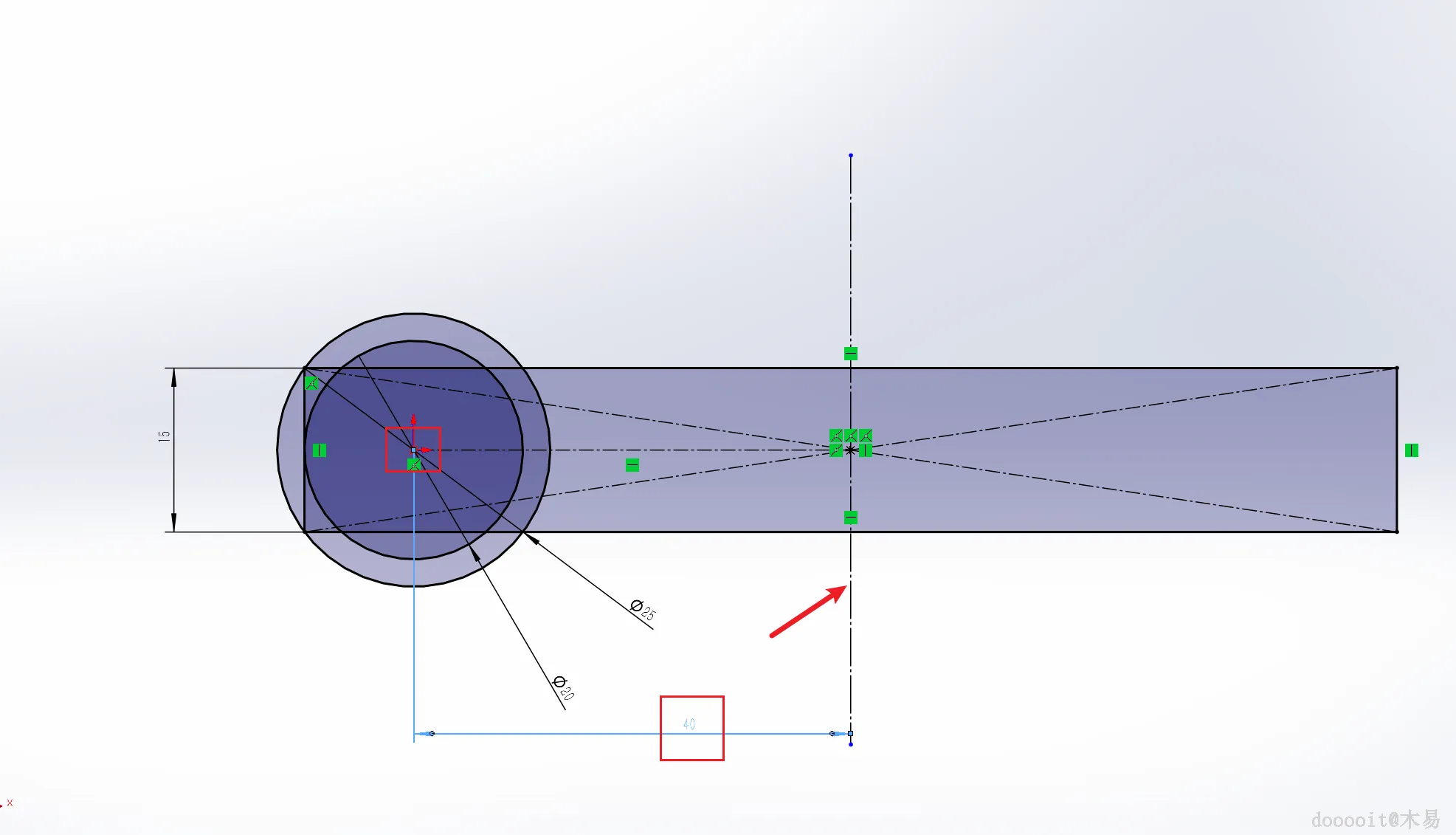

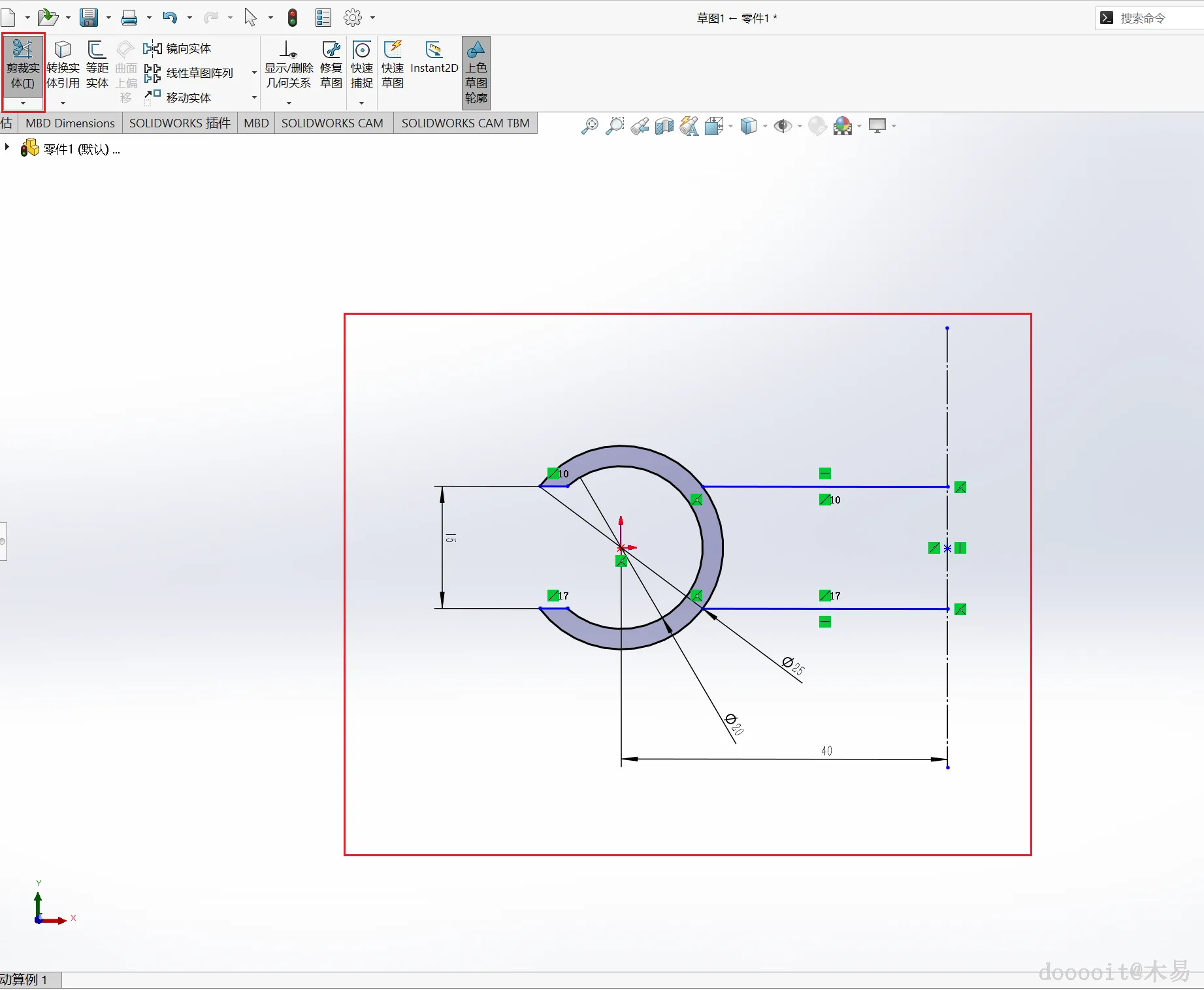

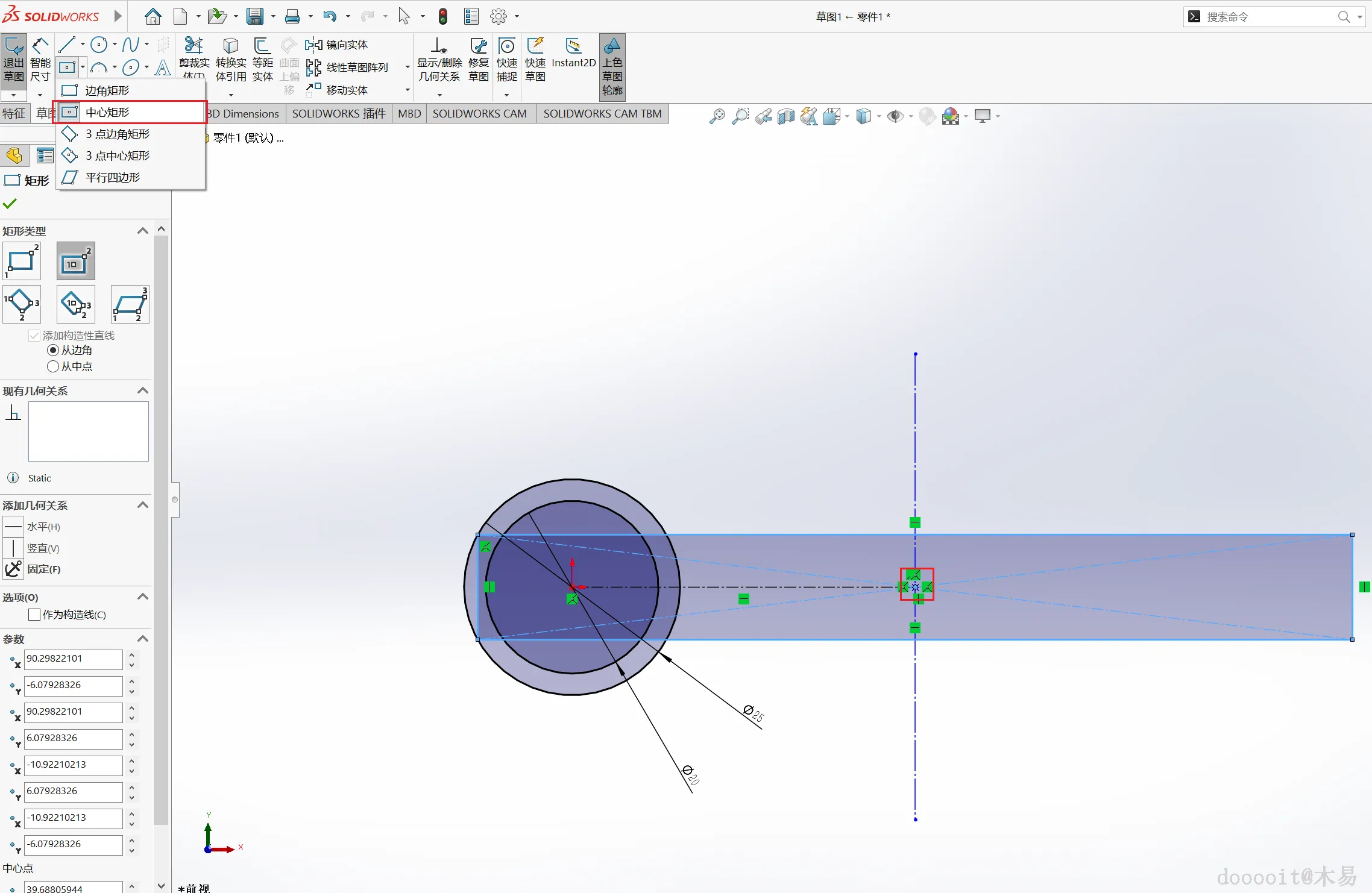

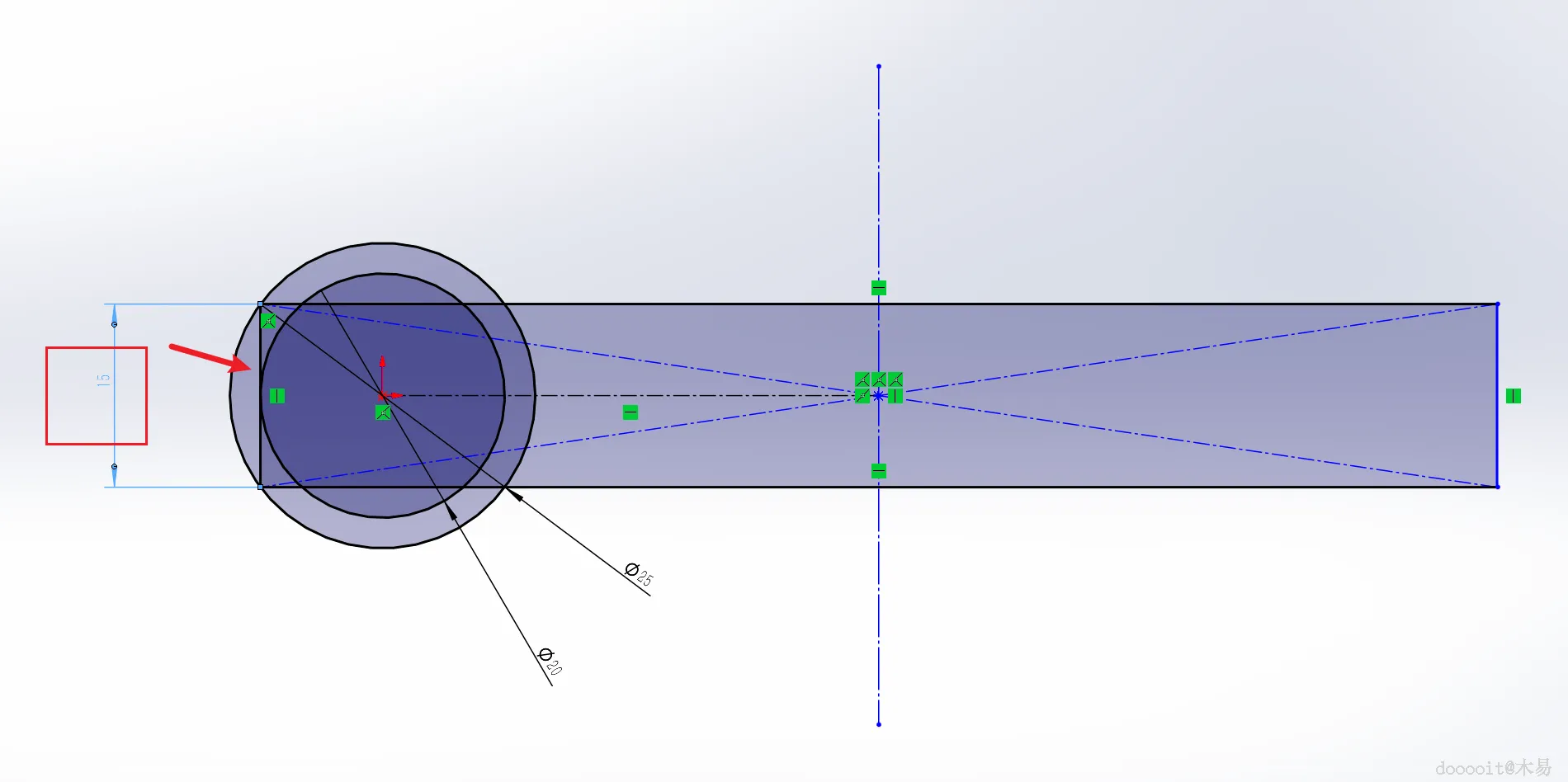

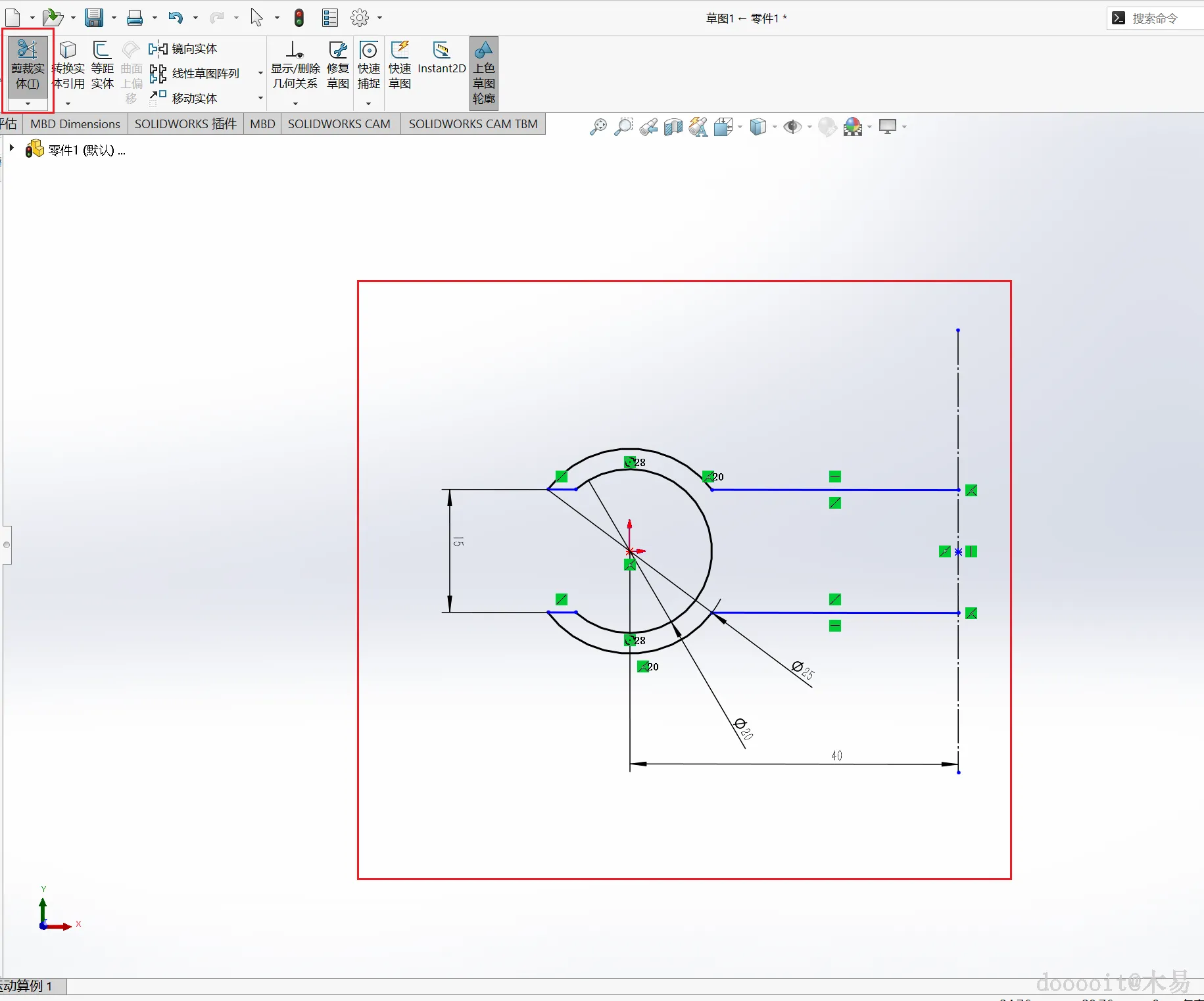

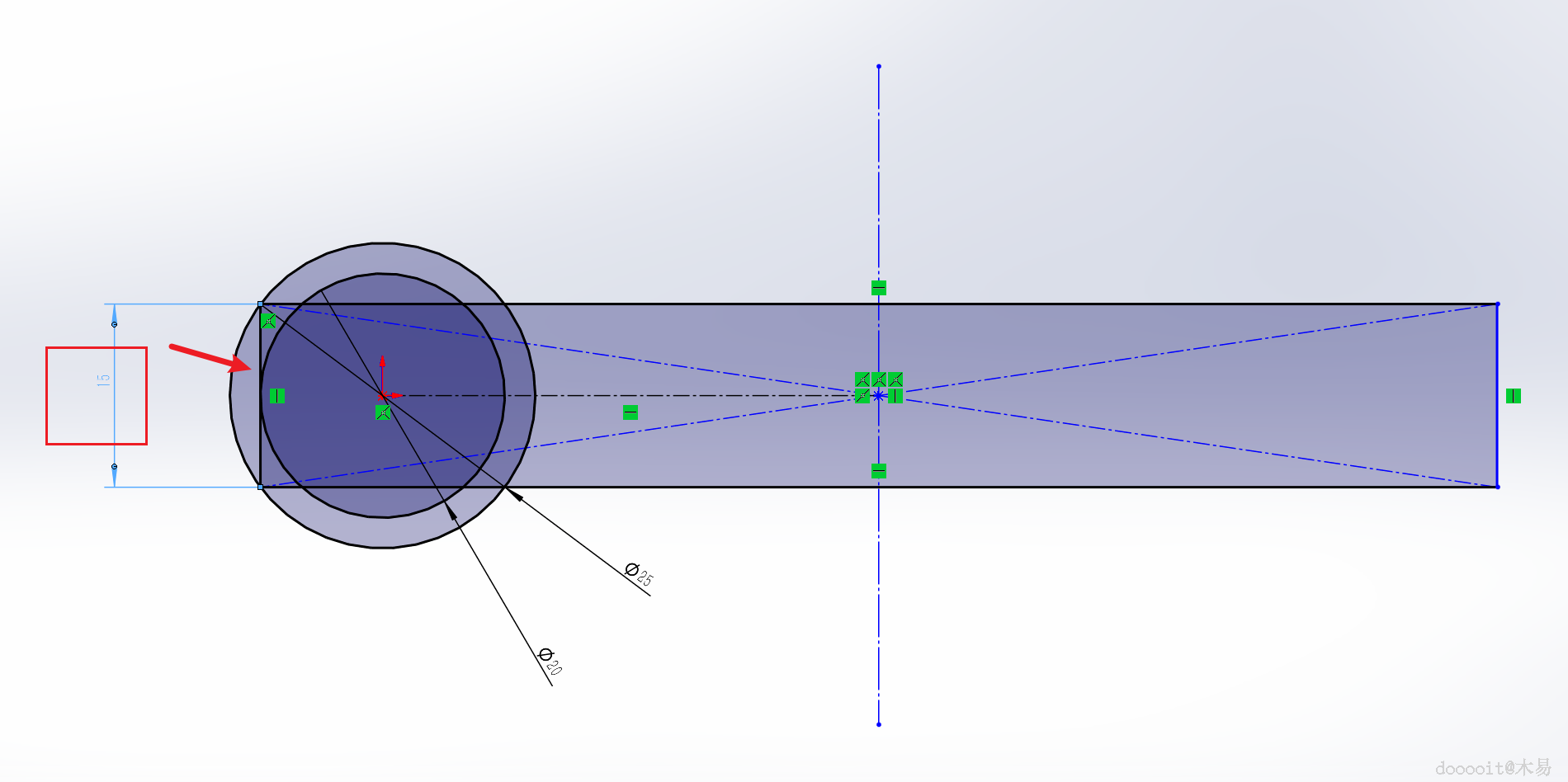

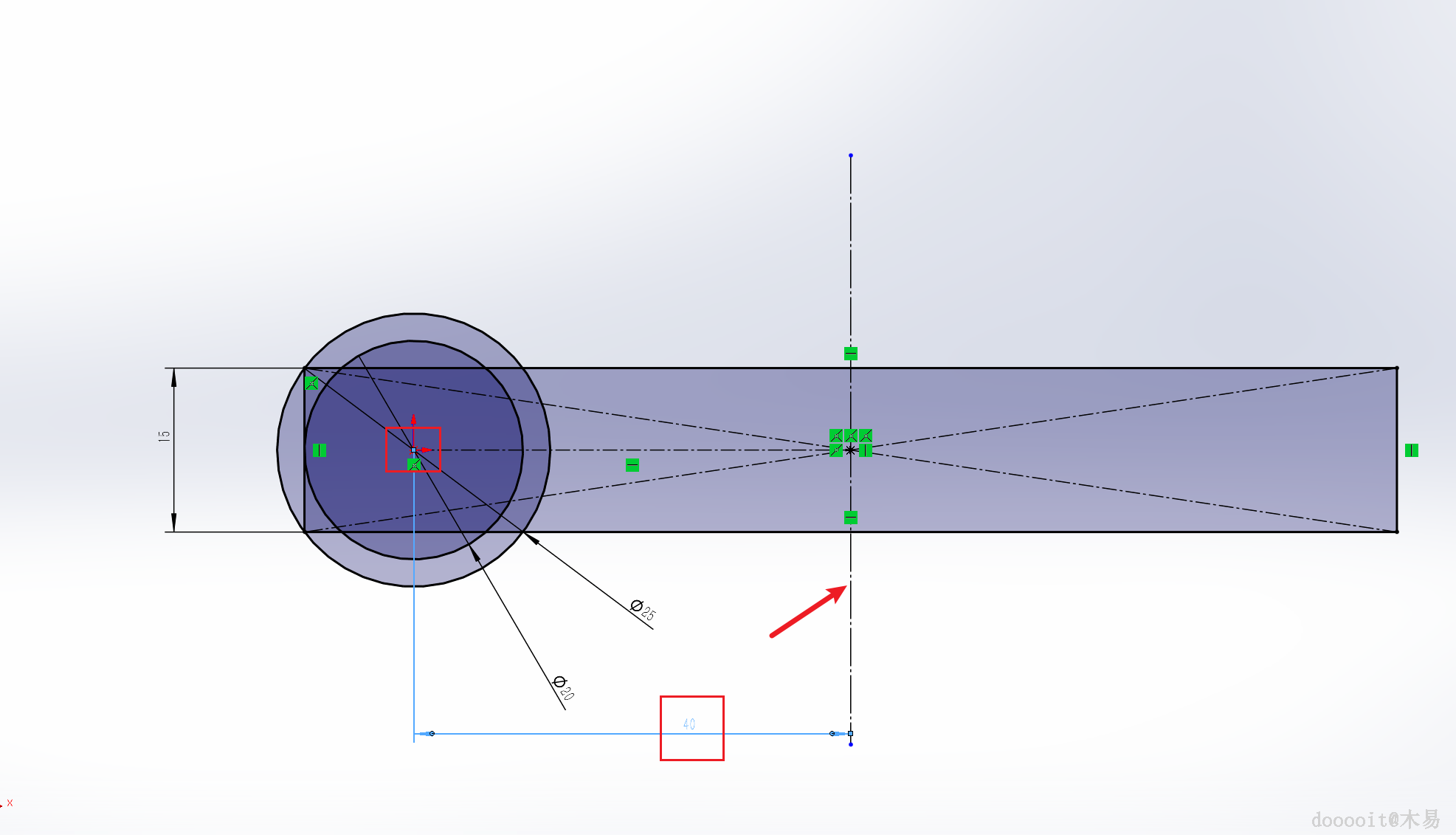

使用中心矩形在两条直线相交部分为起点绘制矩形，矩形和圆的边线重合。使用智能尺寸标注矩形的宽度，宽度为15mm，圆心部分距离垂直的中心的距离为40mm。

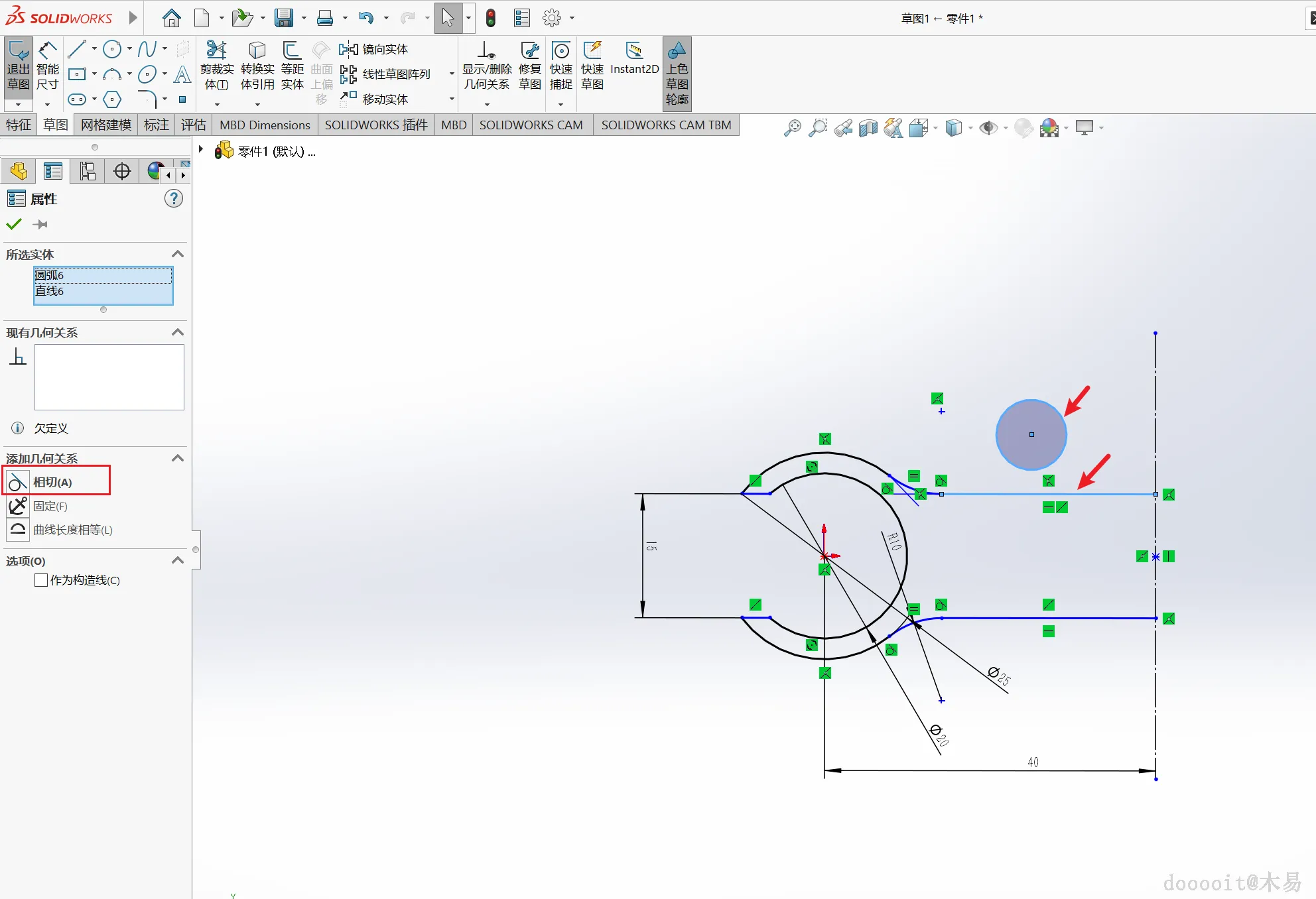

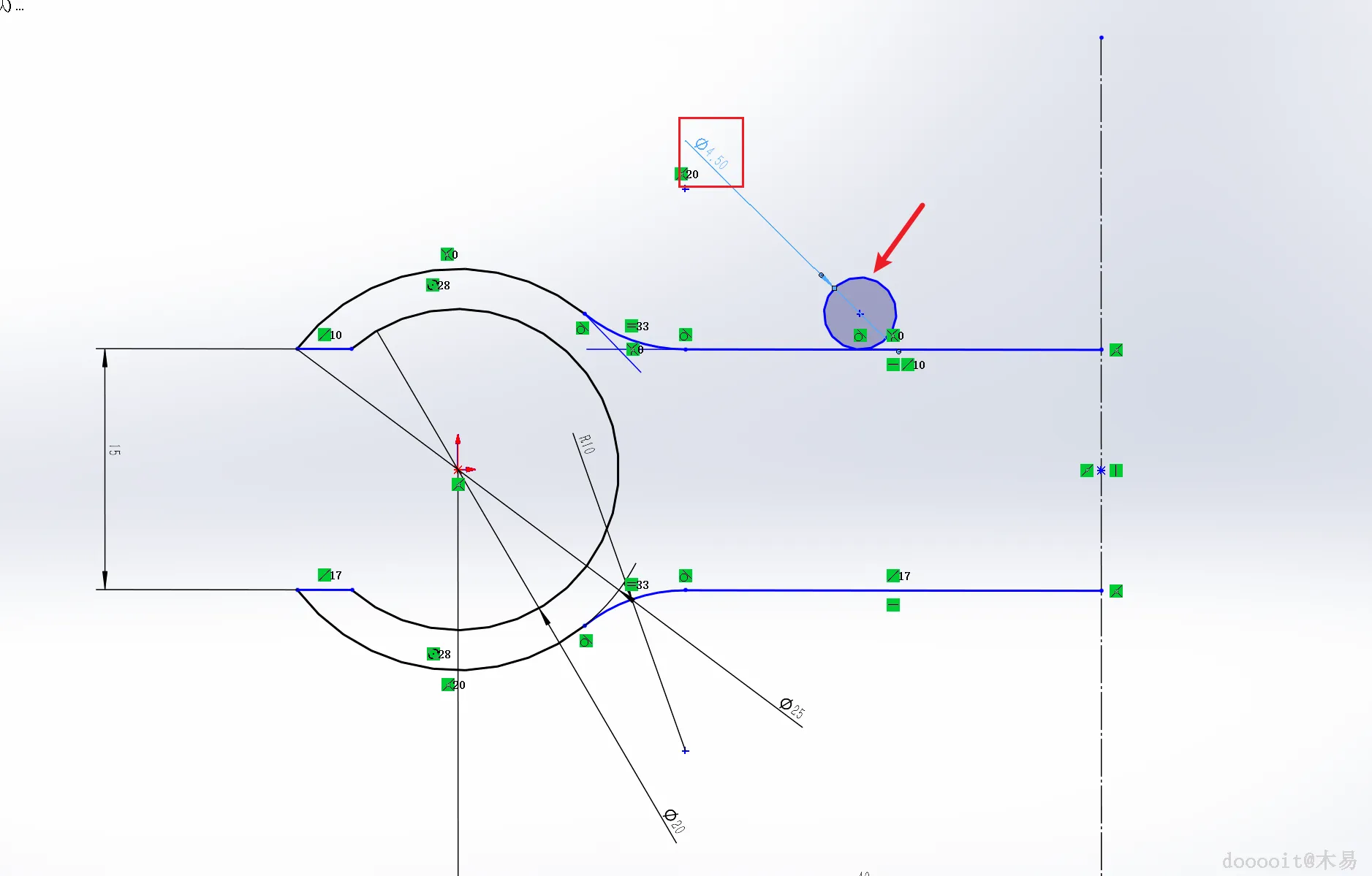

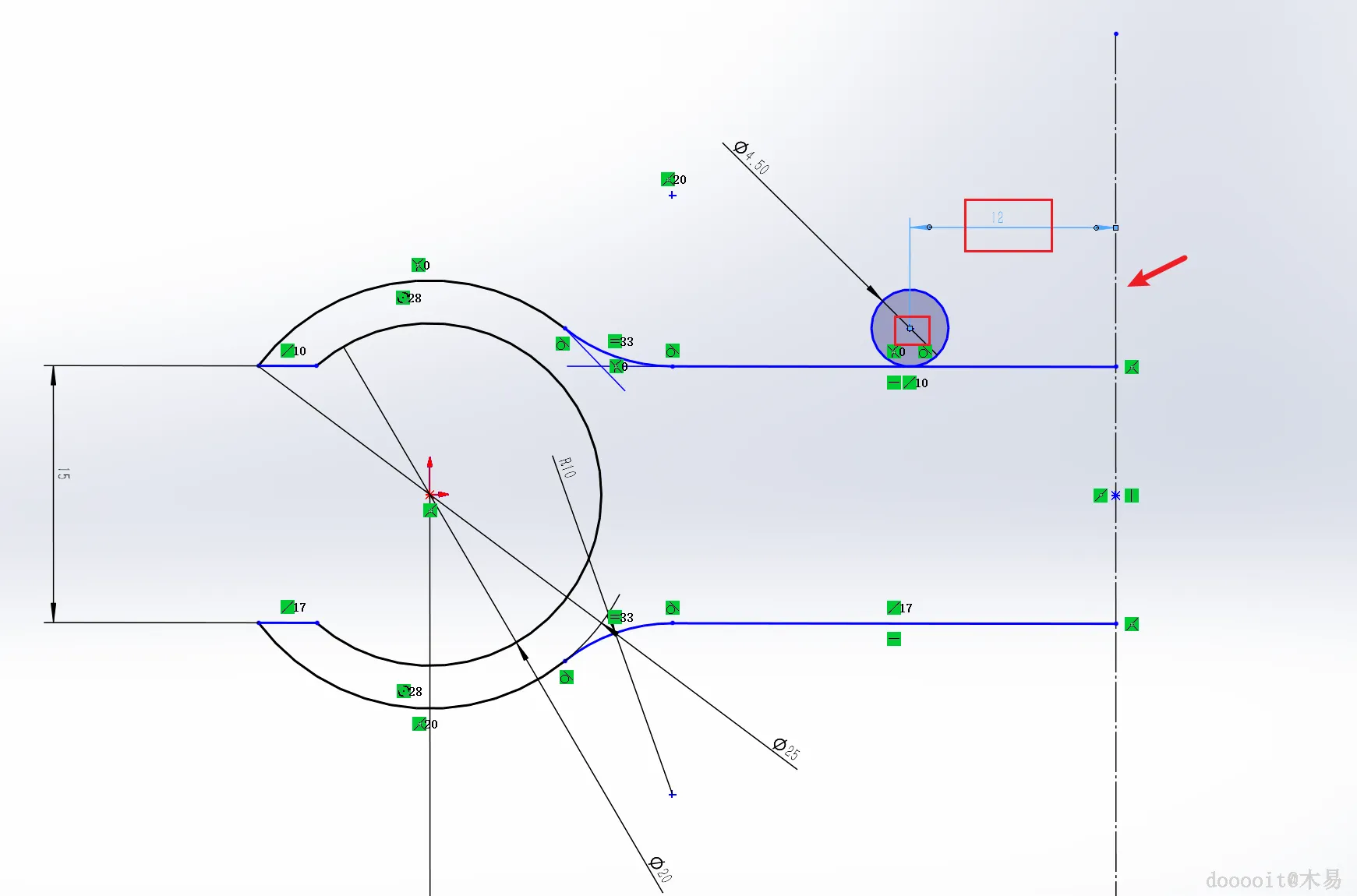

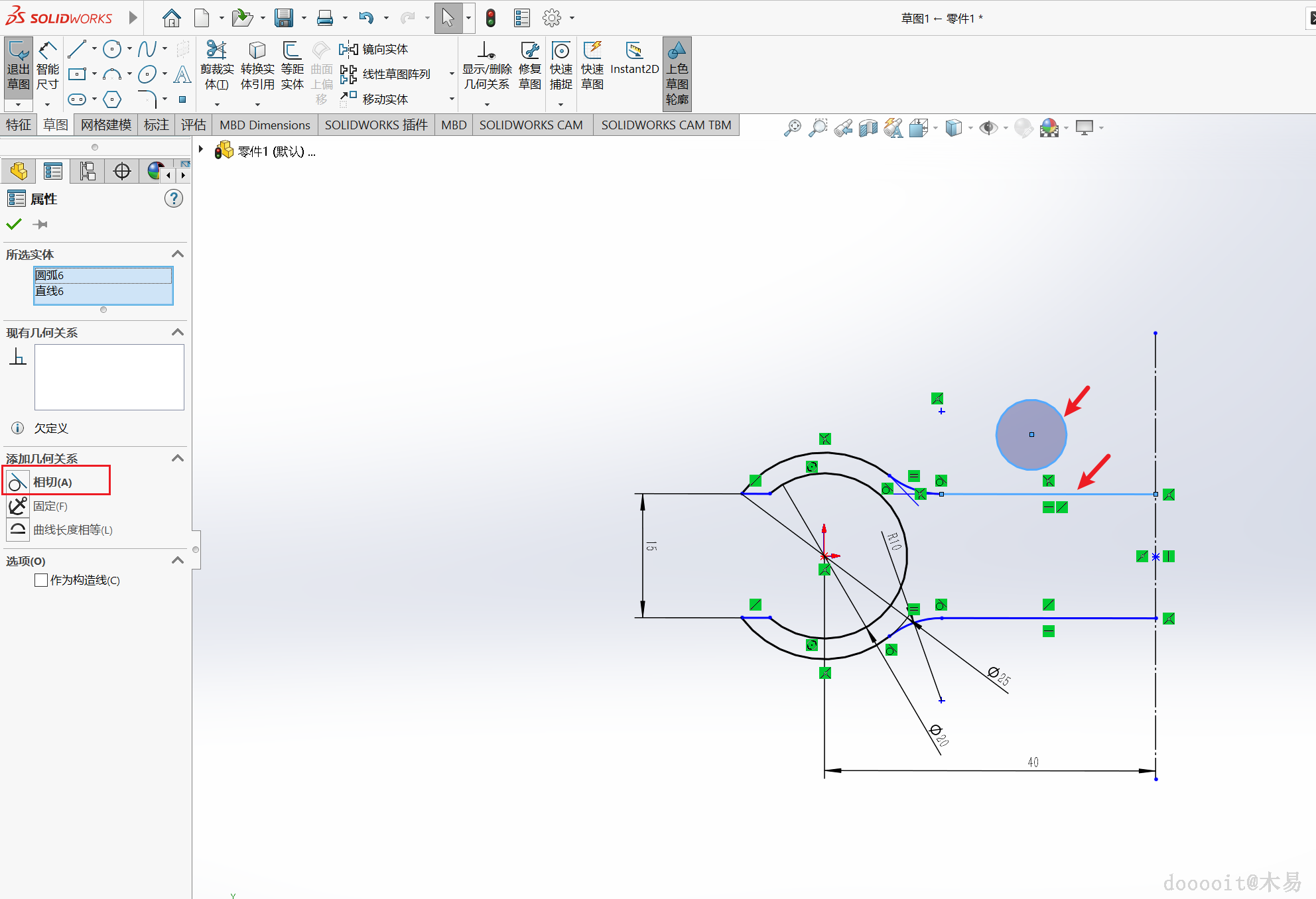

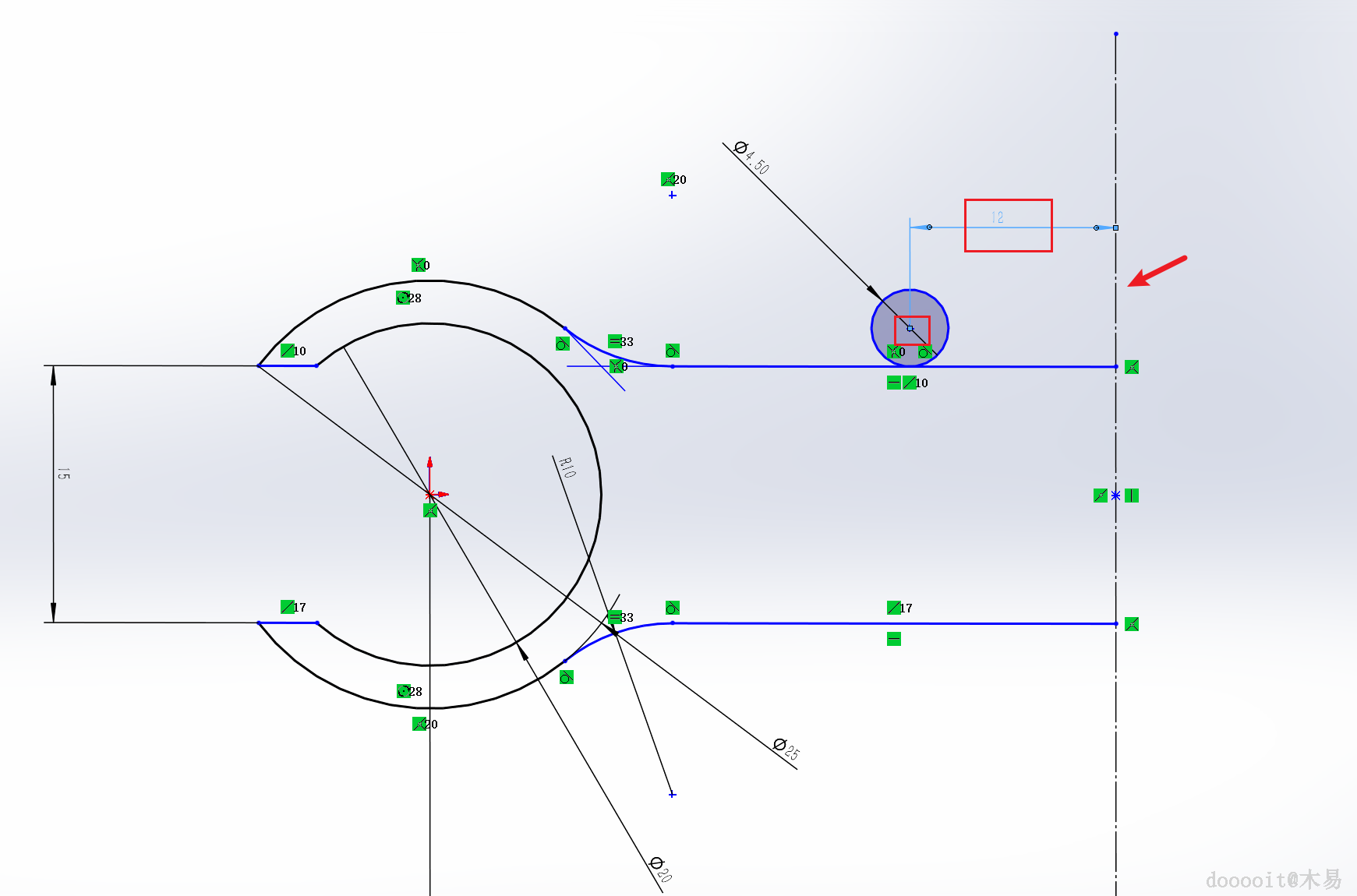

在矩形上方画一个圆形，左键选中圆，在ctrl+左键选中矩形的边线添加相切的几何约束。使用智能尺寸工具对圆形进行尺寸标注，圆的尺寸直径大小为4.5mm，圆心距离左侧的中心线距离为12mm。

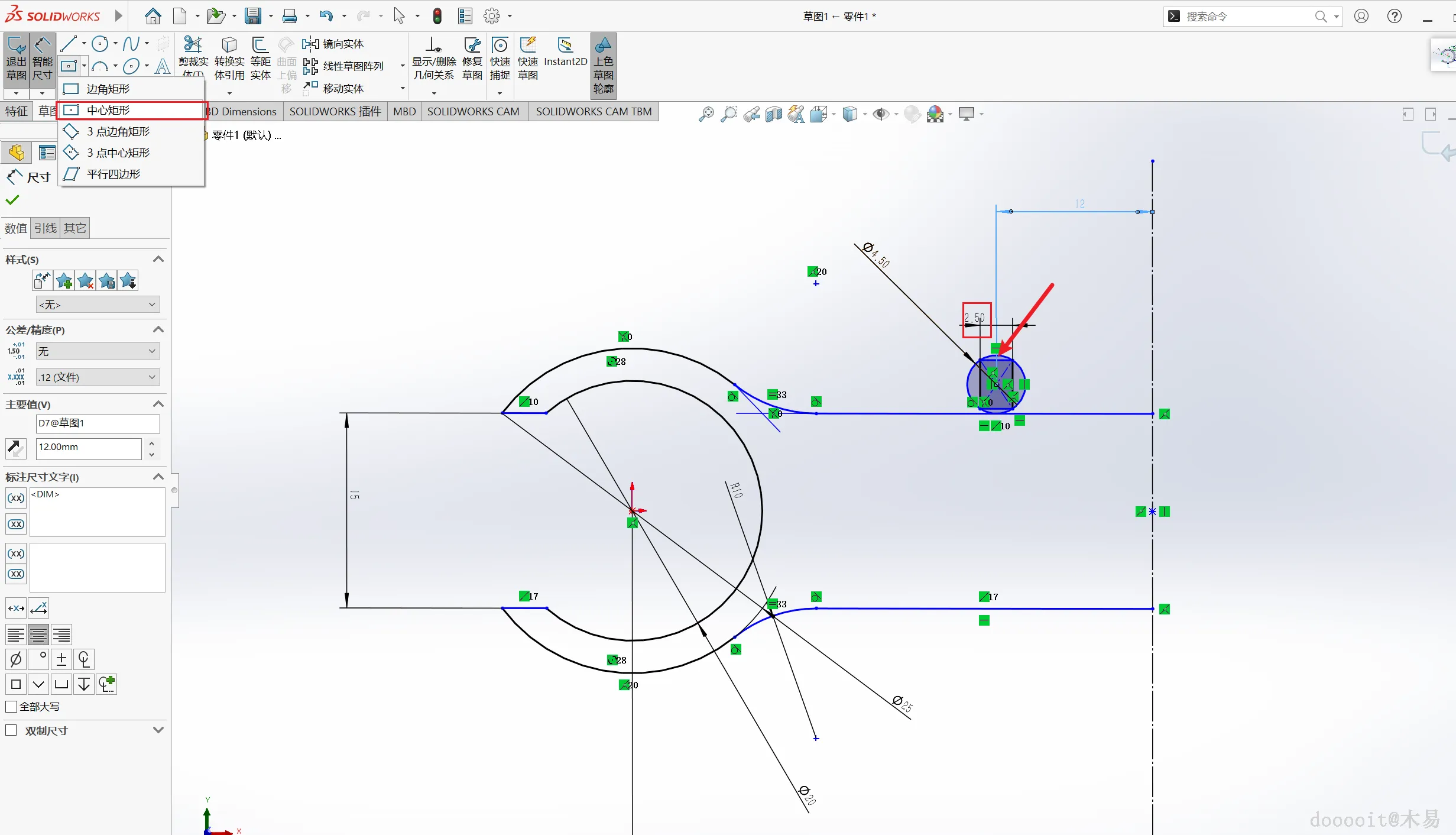

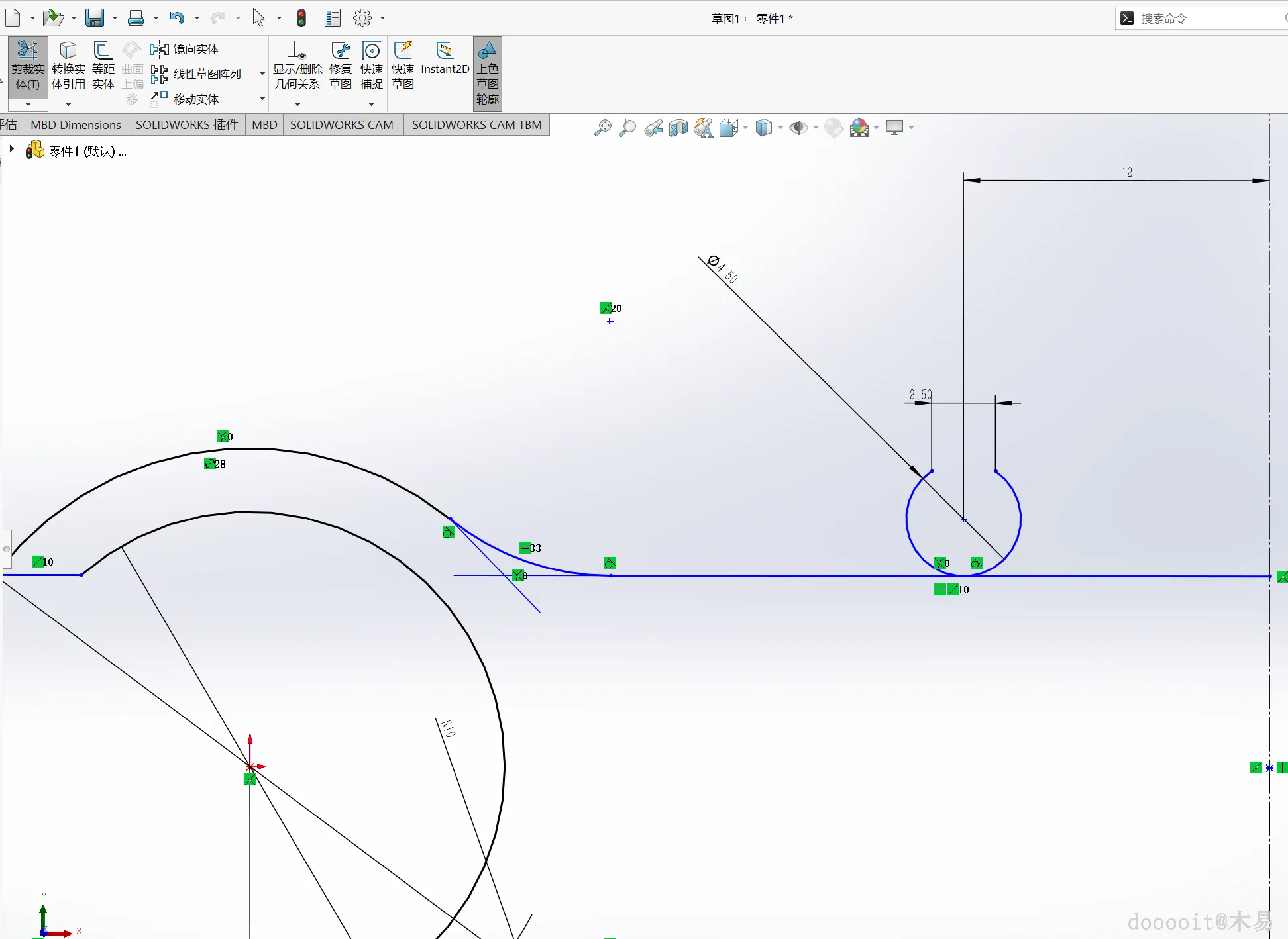

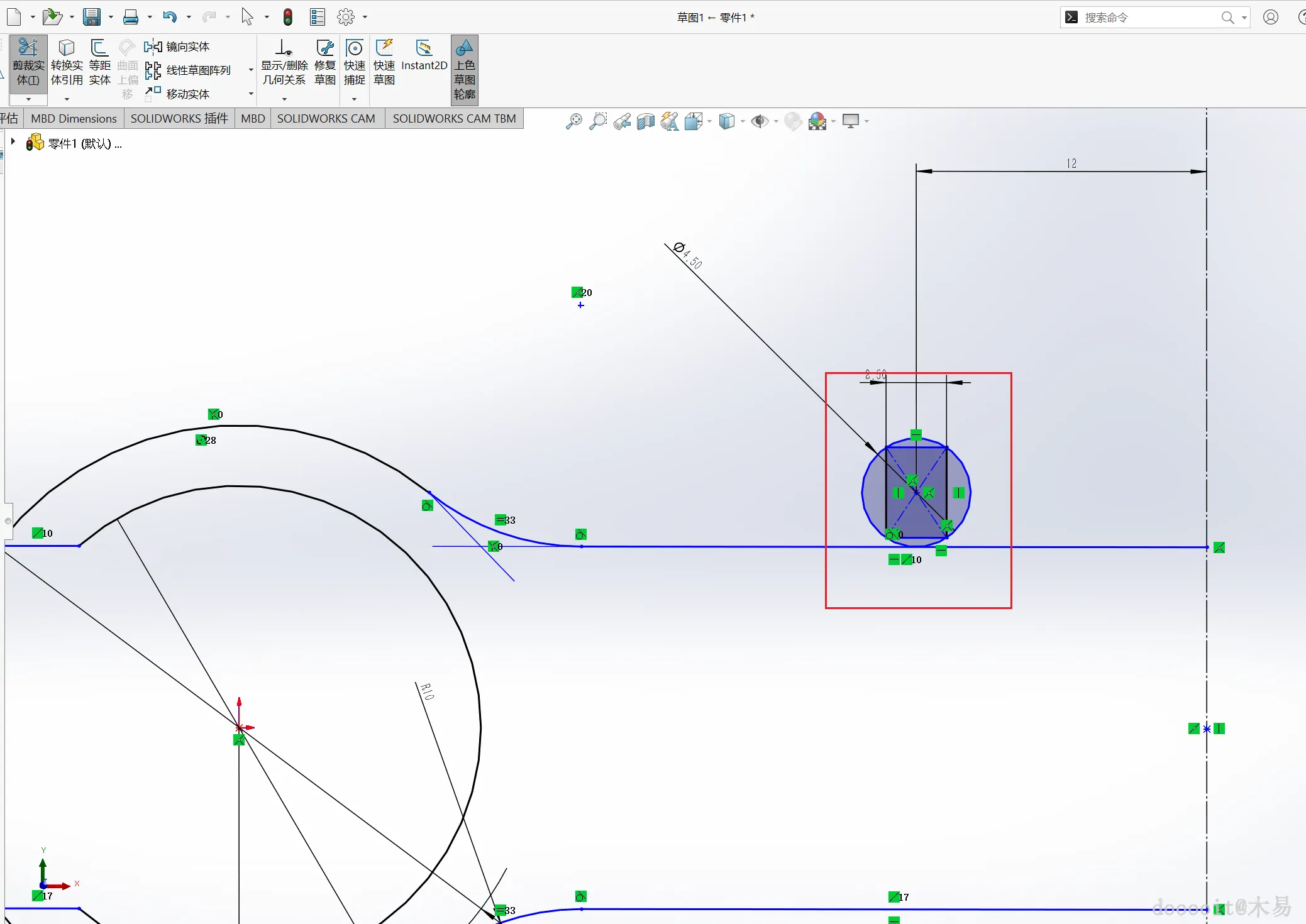

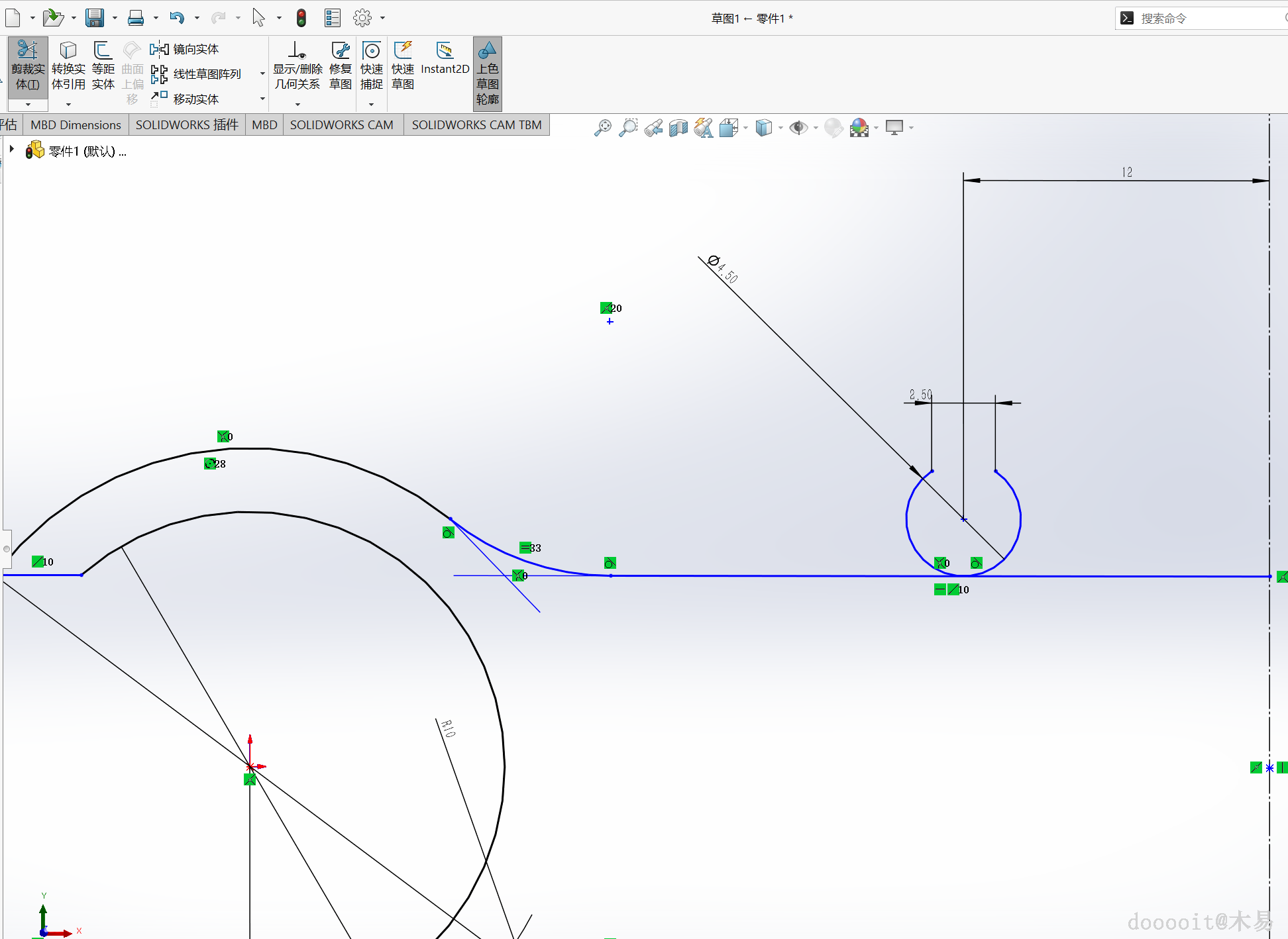

在圆形的内部画一个中心矩形，使用智能尺寸工具标注矩形的尺寸，矩形长的为2.5mm。

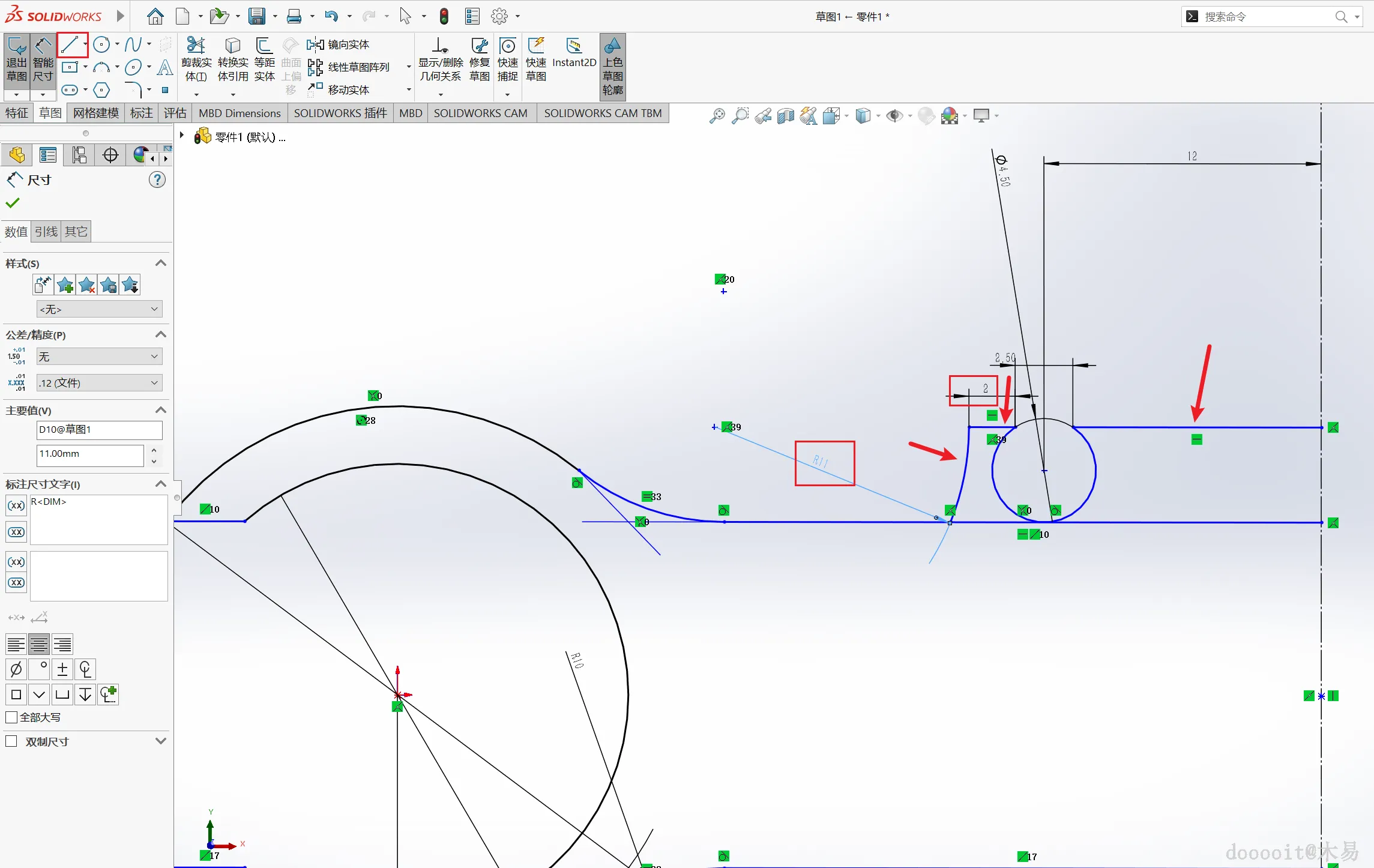

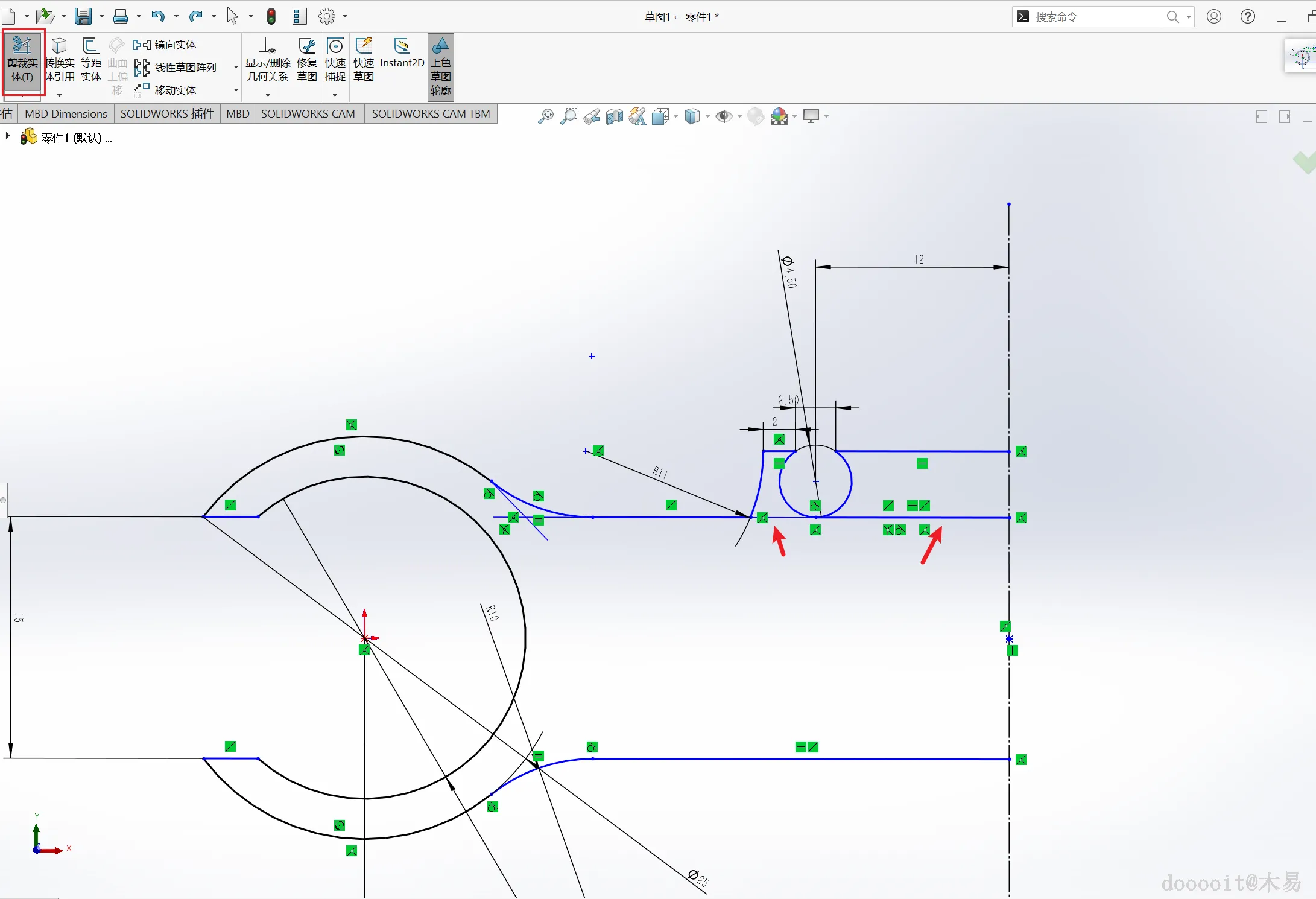

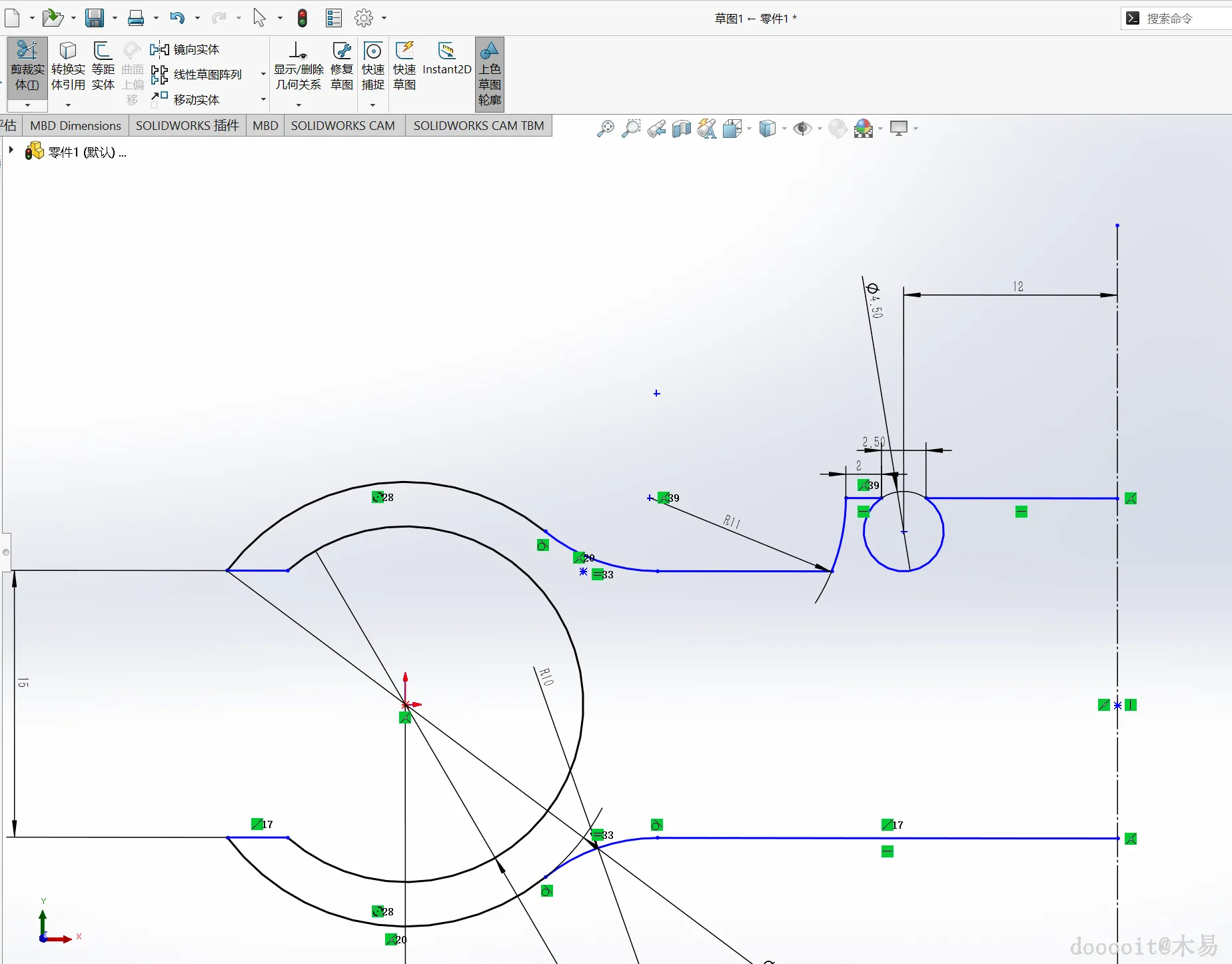

使用裁剪线头工具去除部分线条，在使用直线绘制出卡口部分的轮廓。

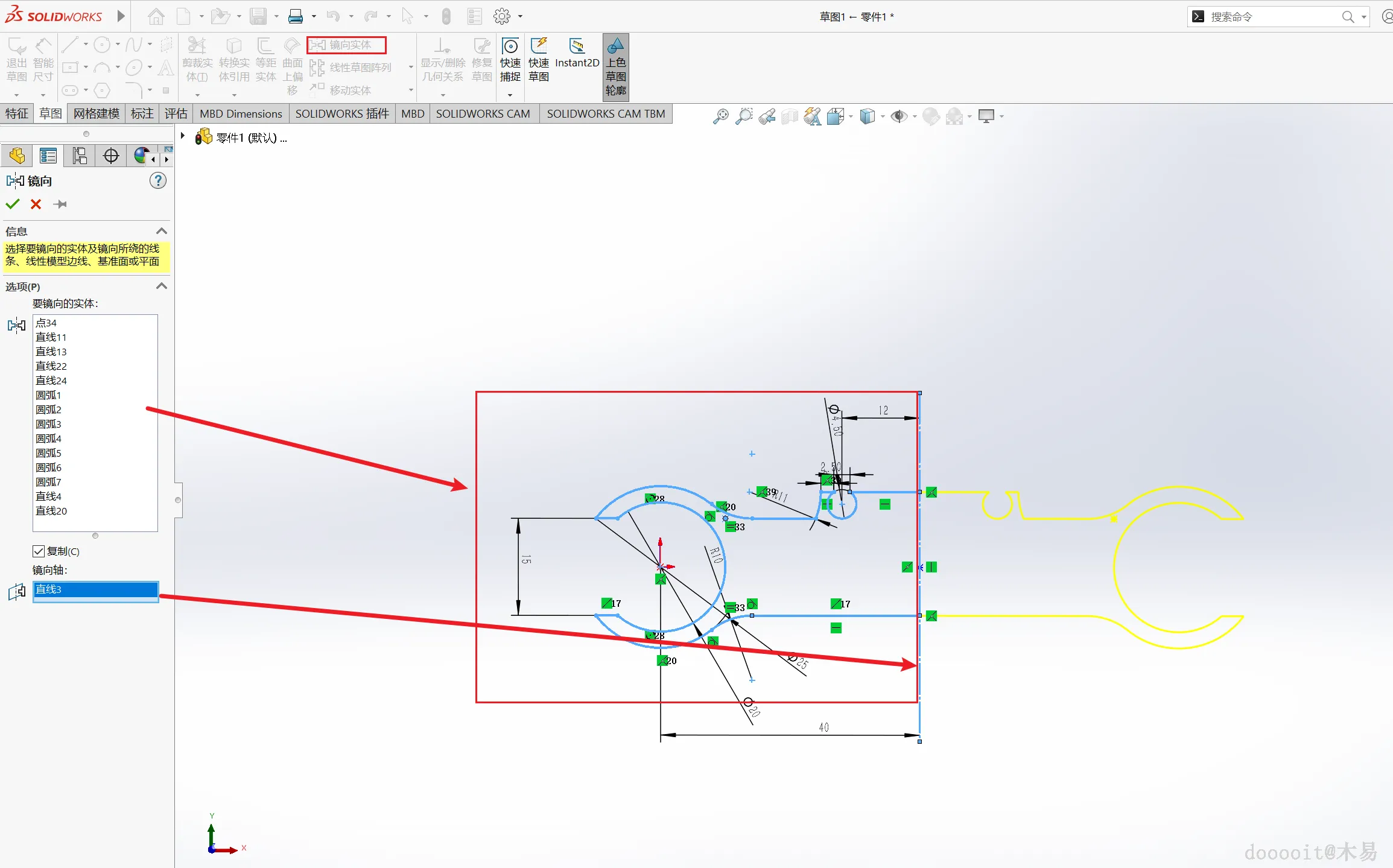

选中镜像实体功能，左键滑动选中所有部分的线条，镜像轴为垂直的中心线。
