本文档描述了M416机匣组装的最后关键步骤,这是构建机匣这一核心部件的最终部分。
1

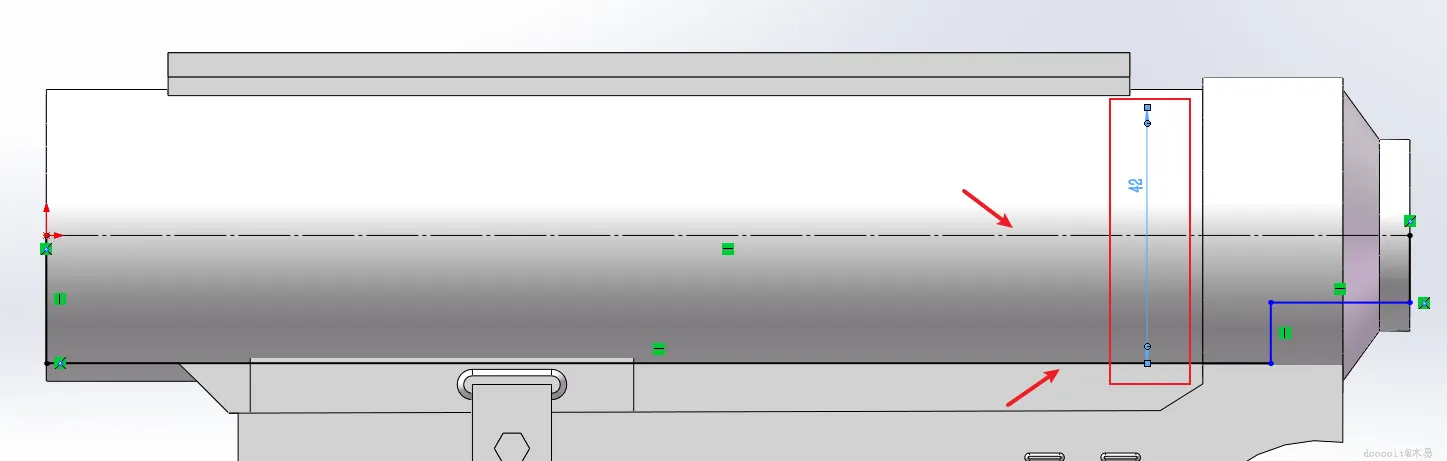

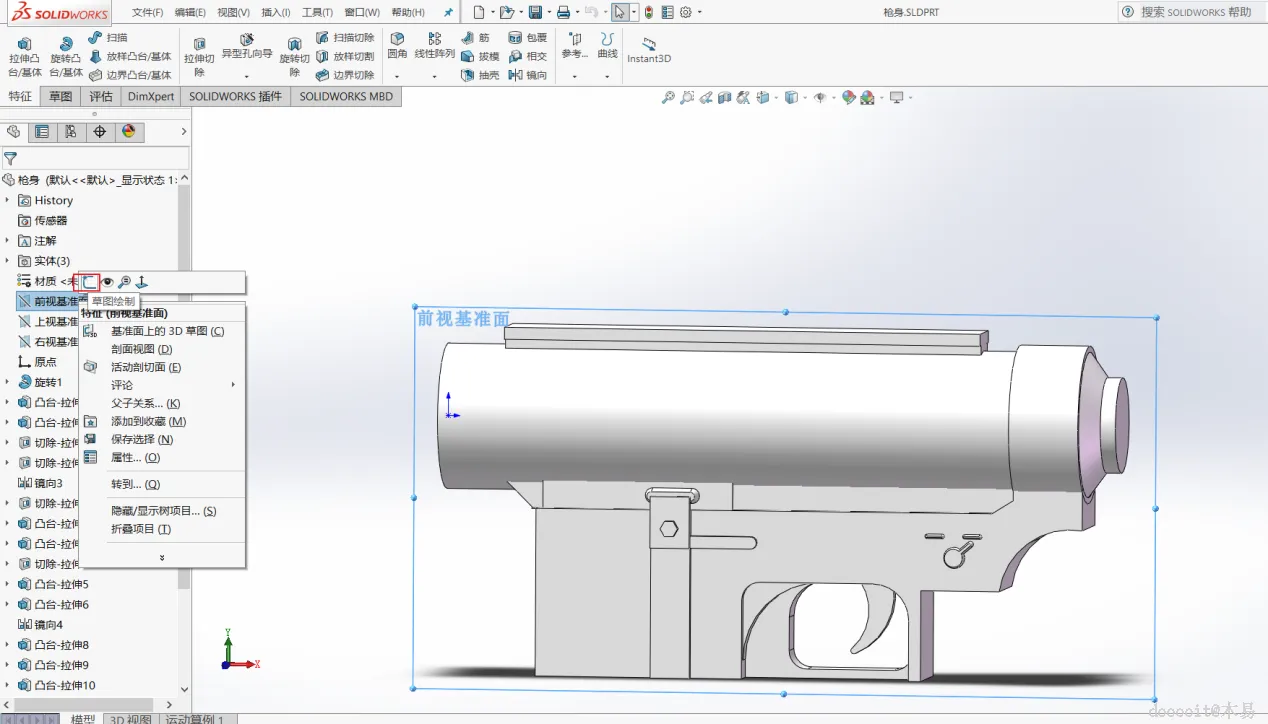

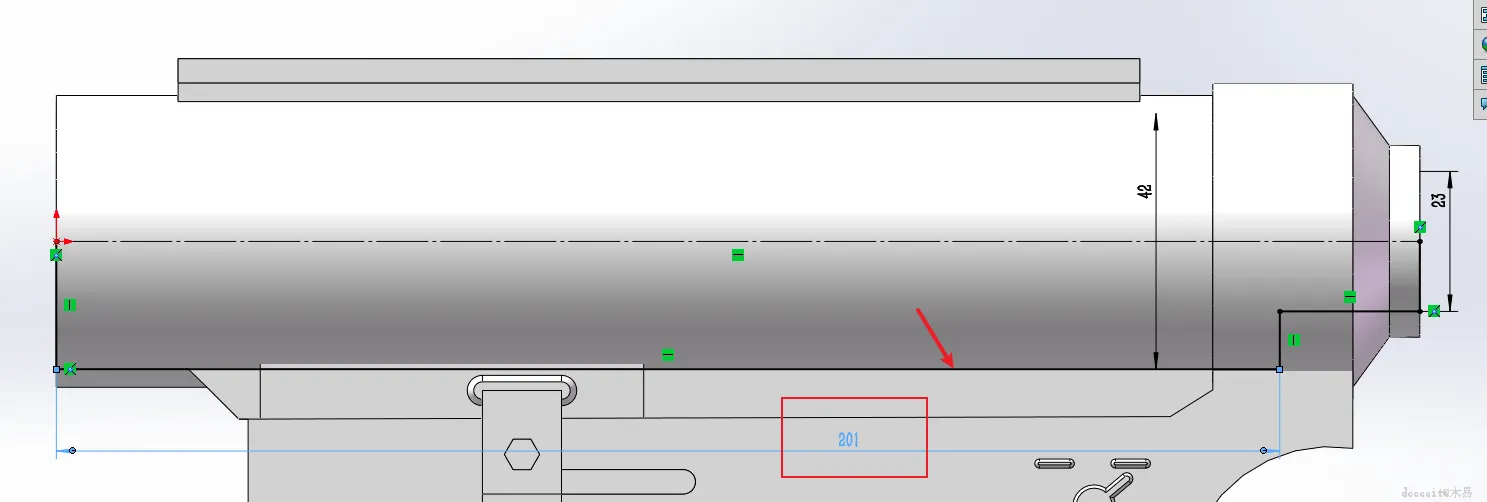

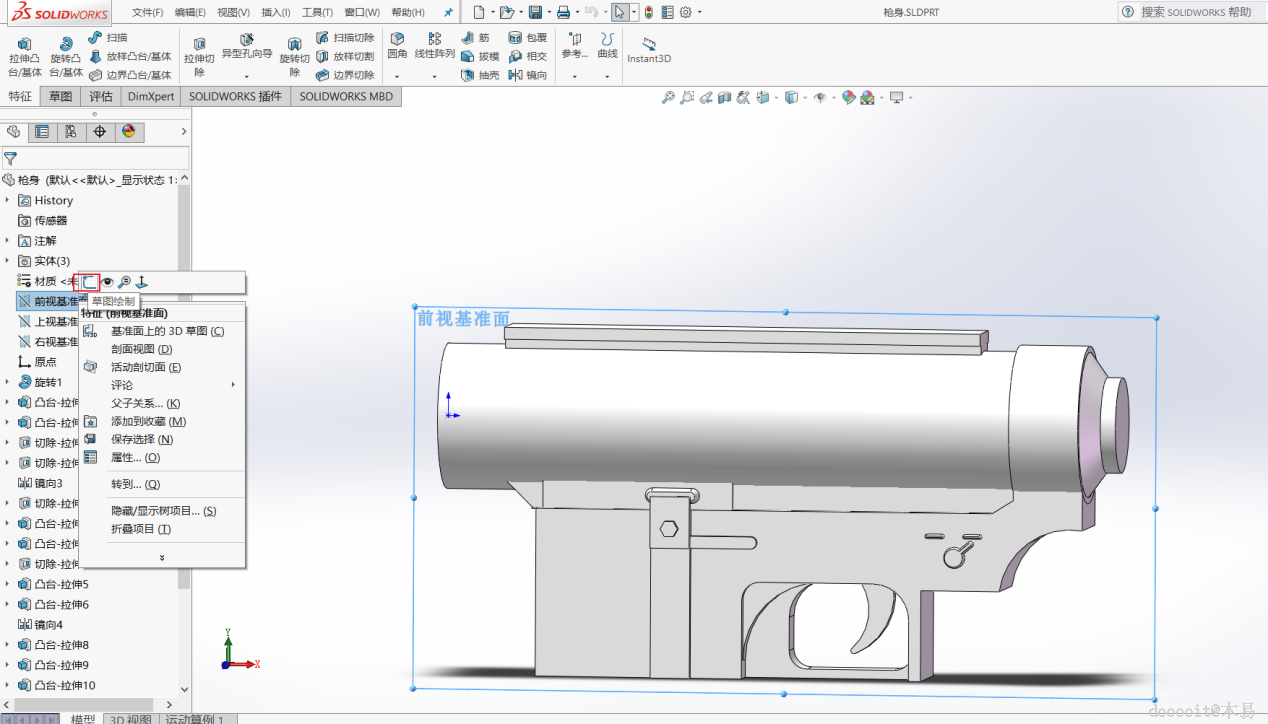

编辑前视基准面及尺寸

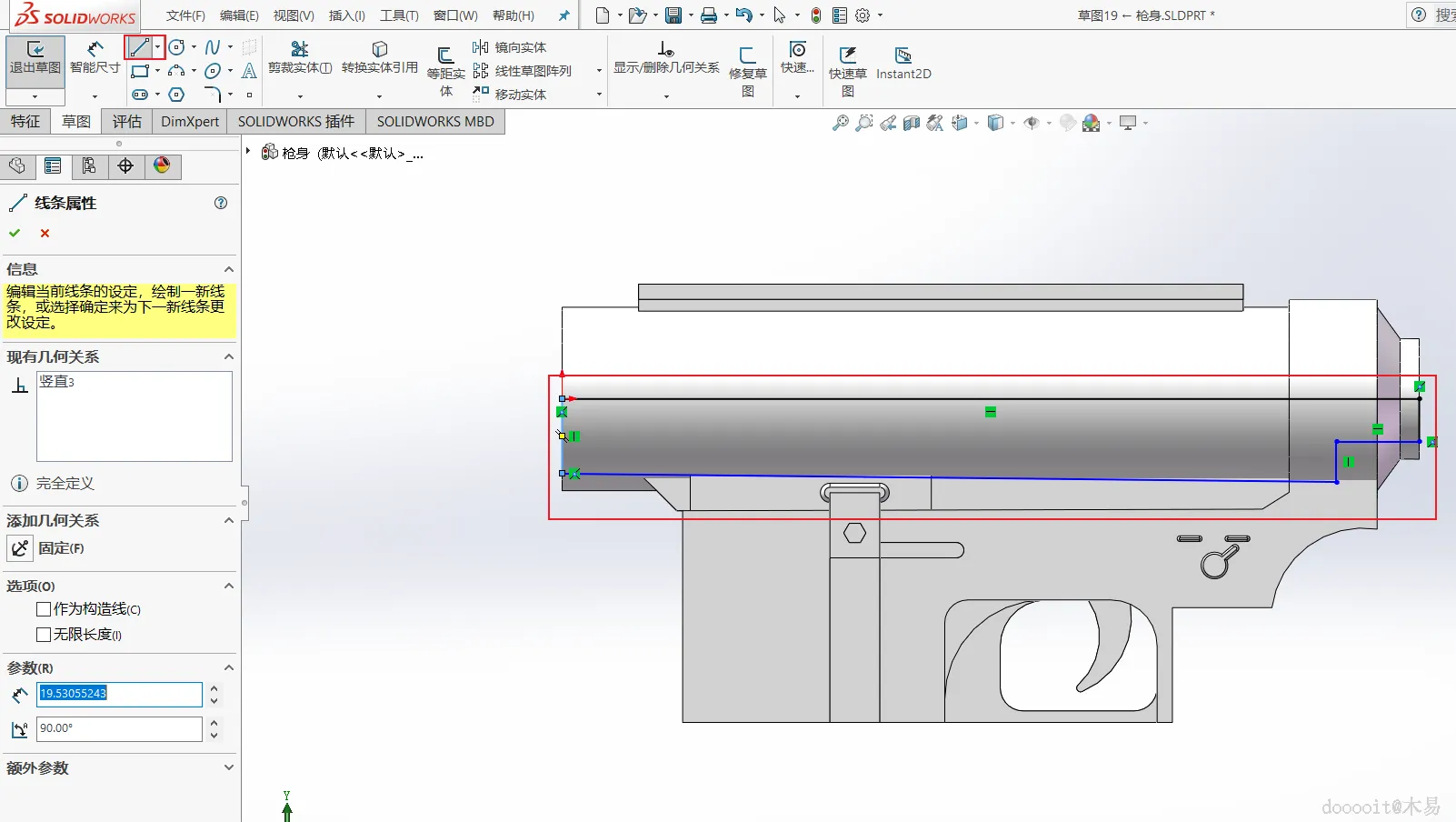

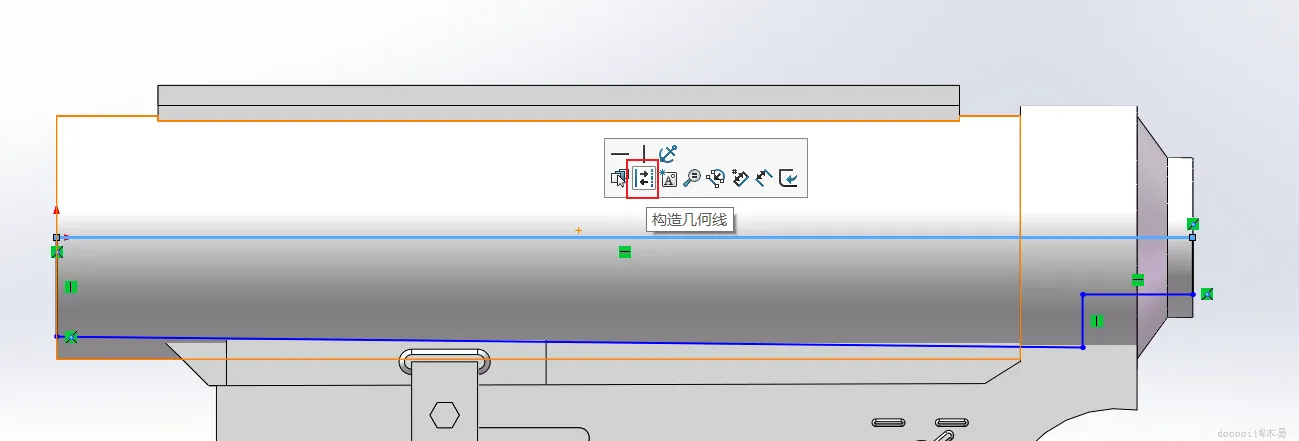

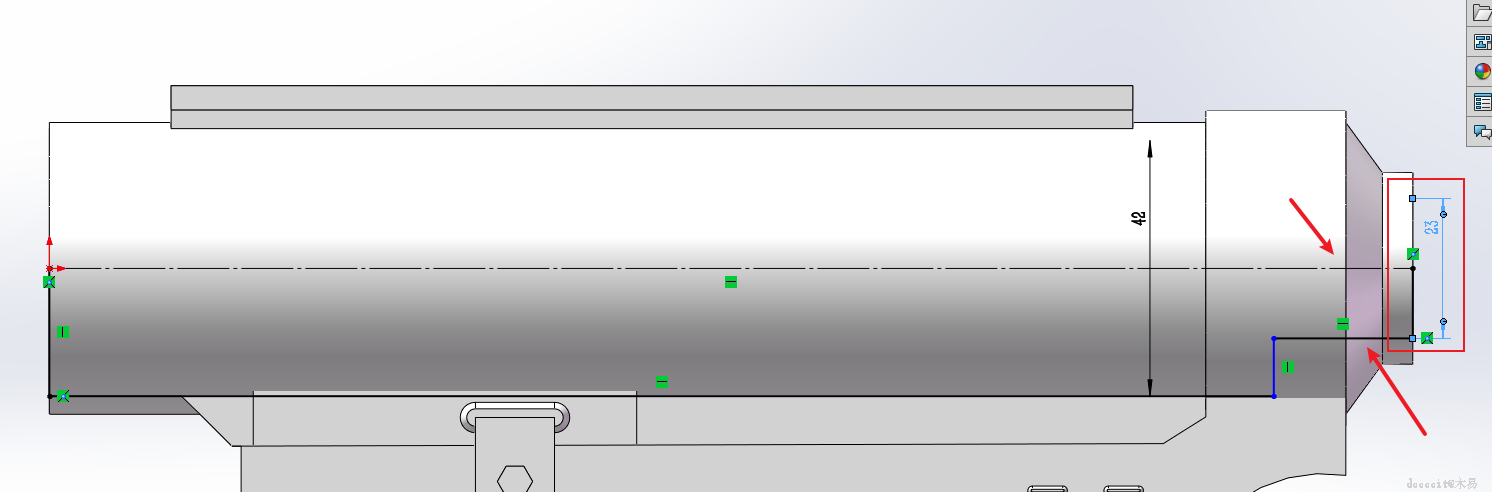

  1. 使用直线连接两端中心点,并将此直线设置为构造线作为旋转切除的中心线。
  2. 连接其余所需线条以完成图形绘制。
2

掏空机匣

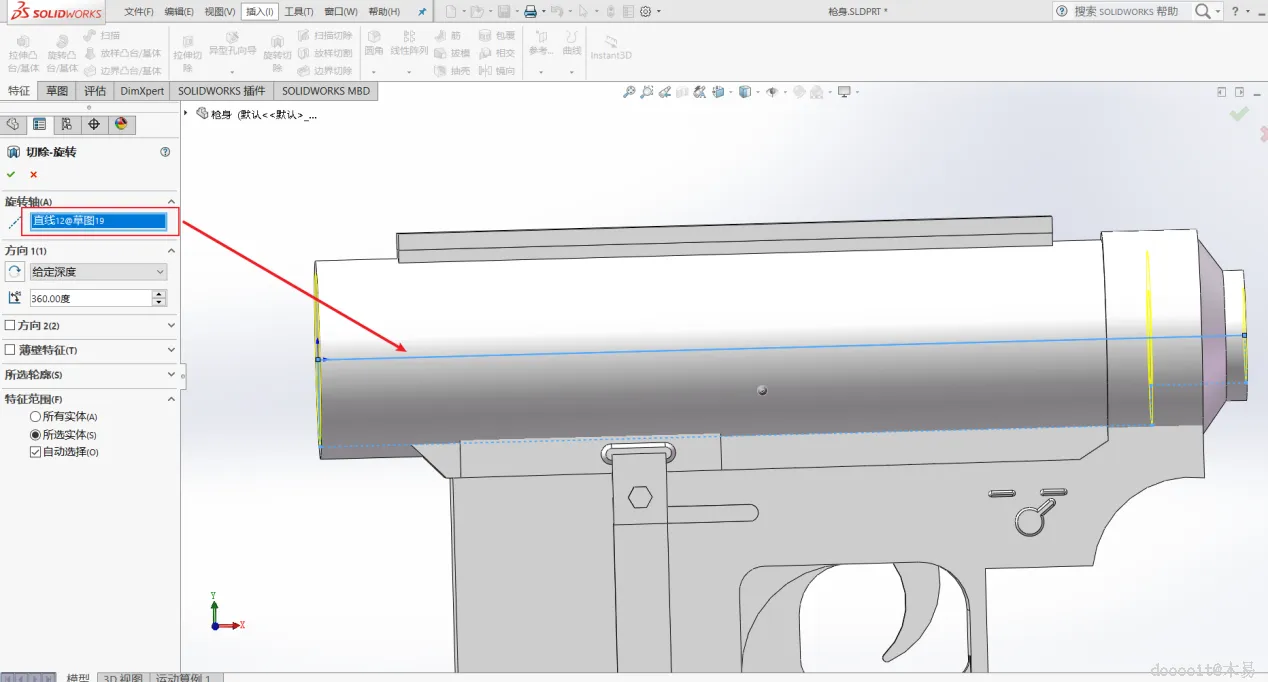

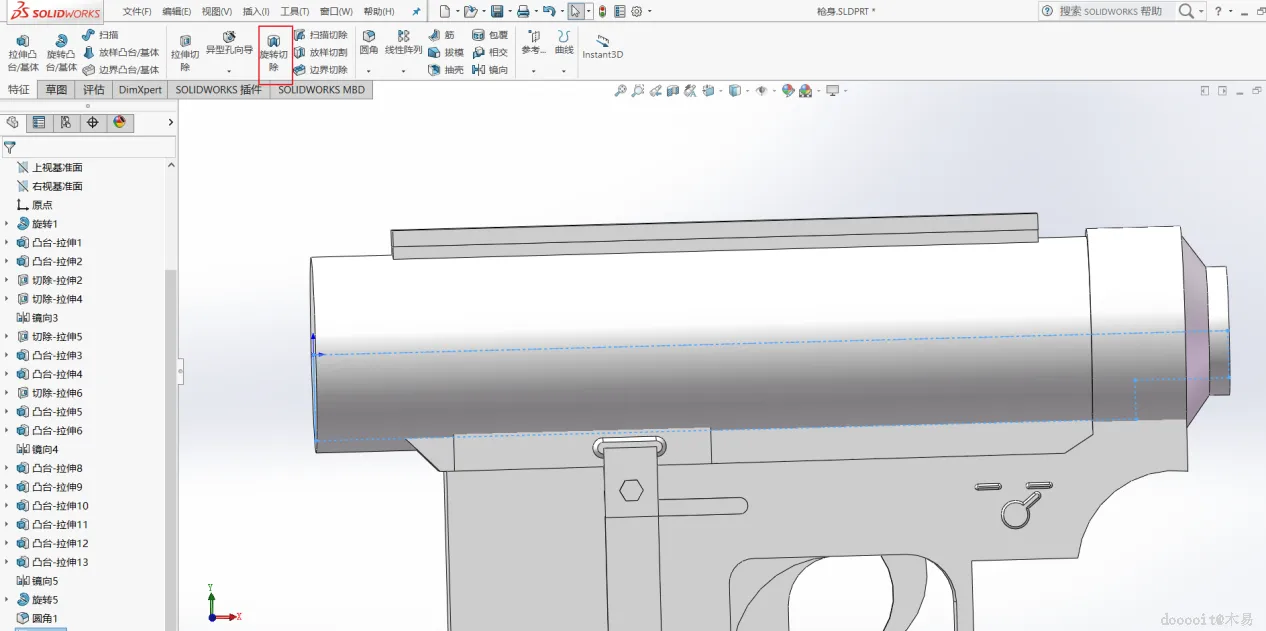

利用拉伸切除功能,选择之前创建的构造线作为旋转轴,进行旋转切除操作,以掏空枪管部分。

3

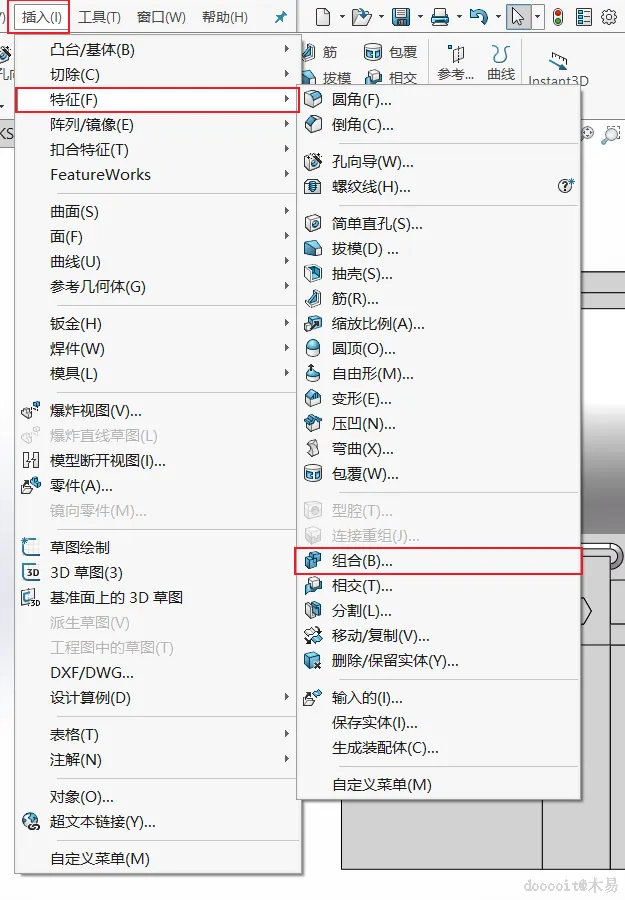

组合

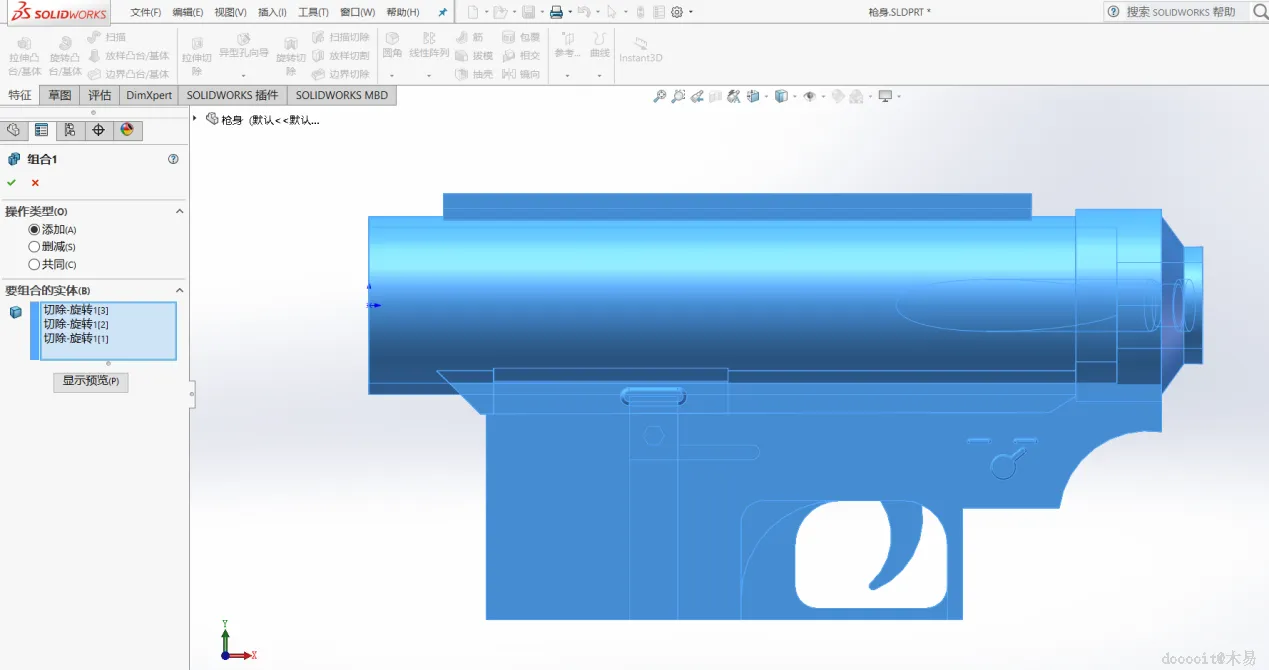

  1. 合并先前绘制的所有组件成为一个整体。
4

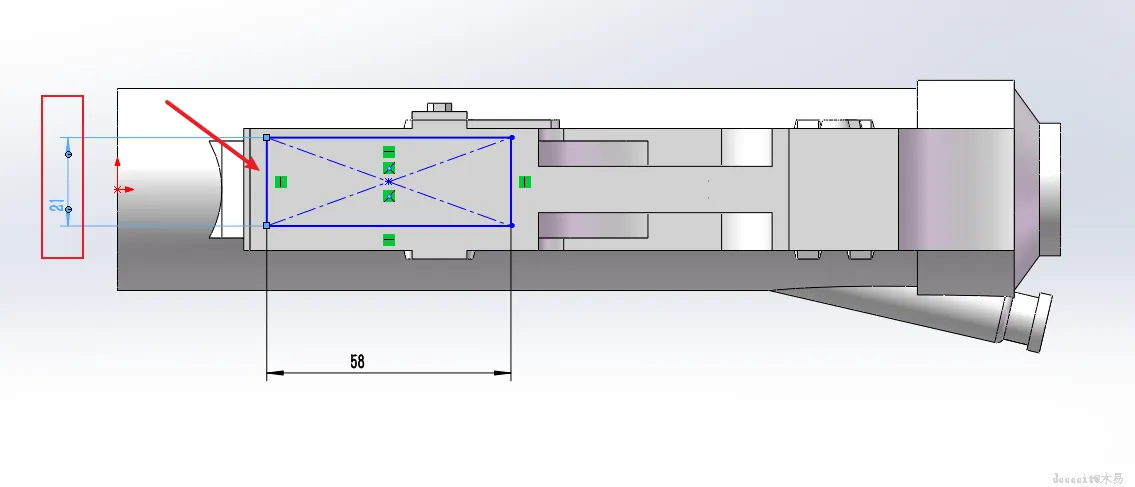

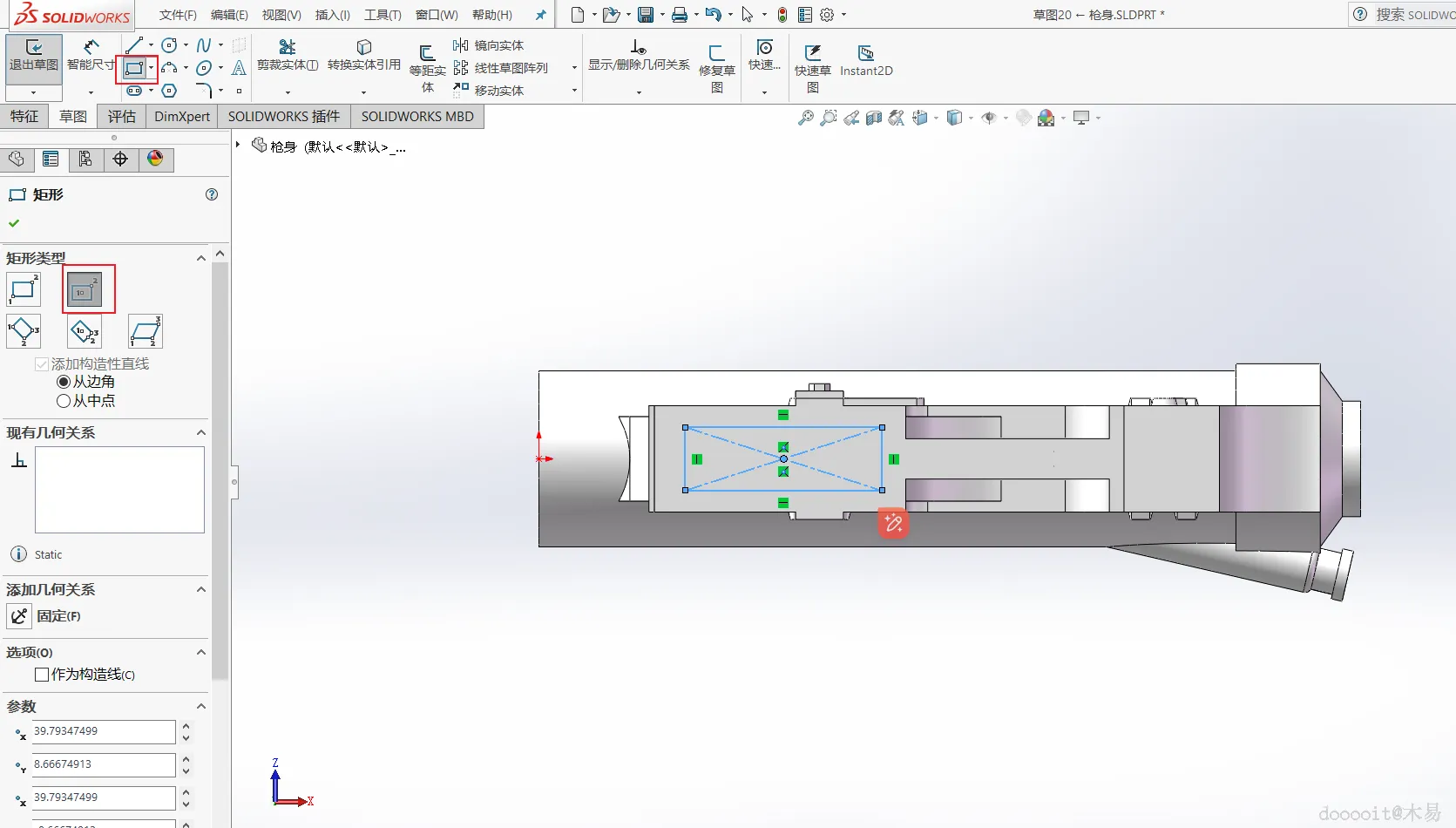

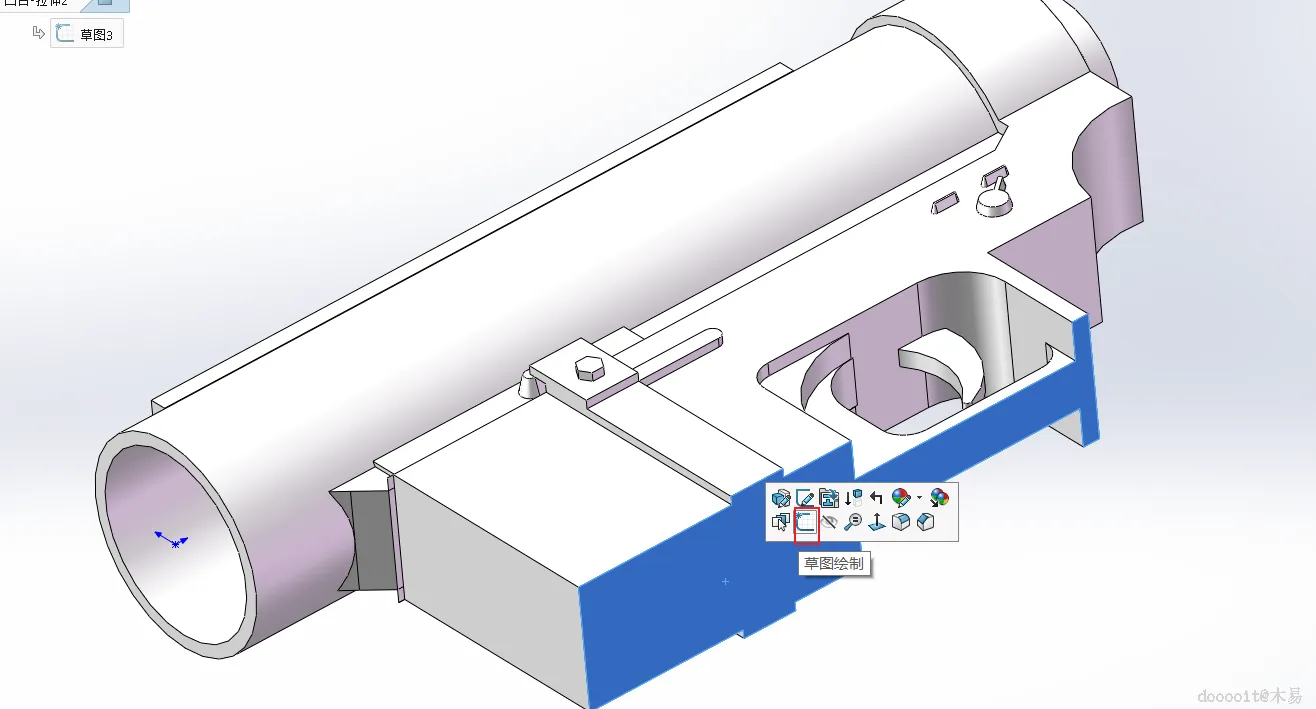

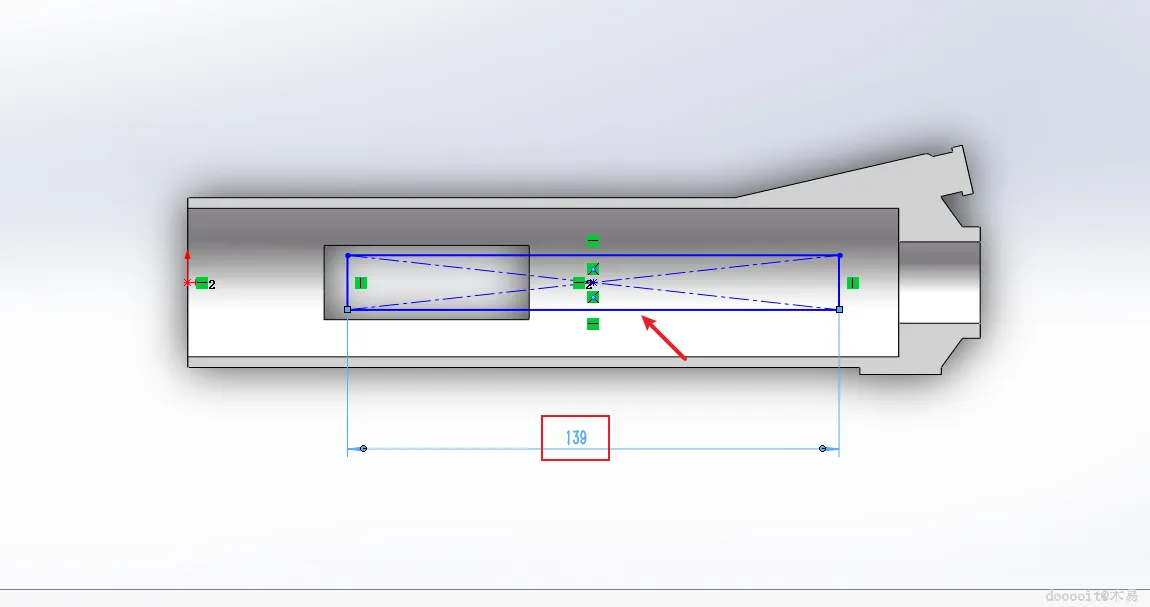

编辑底部弹夹口

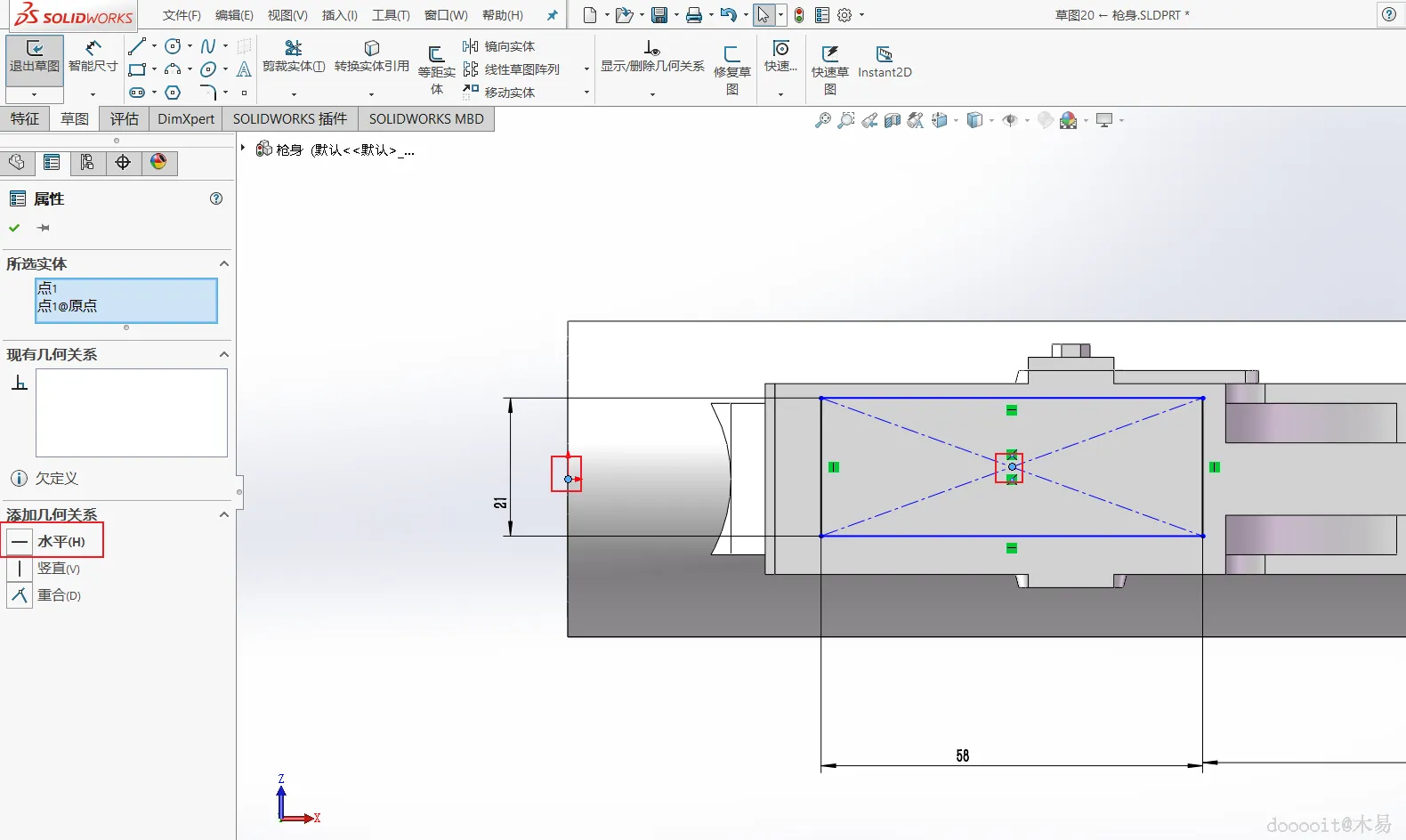

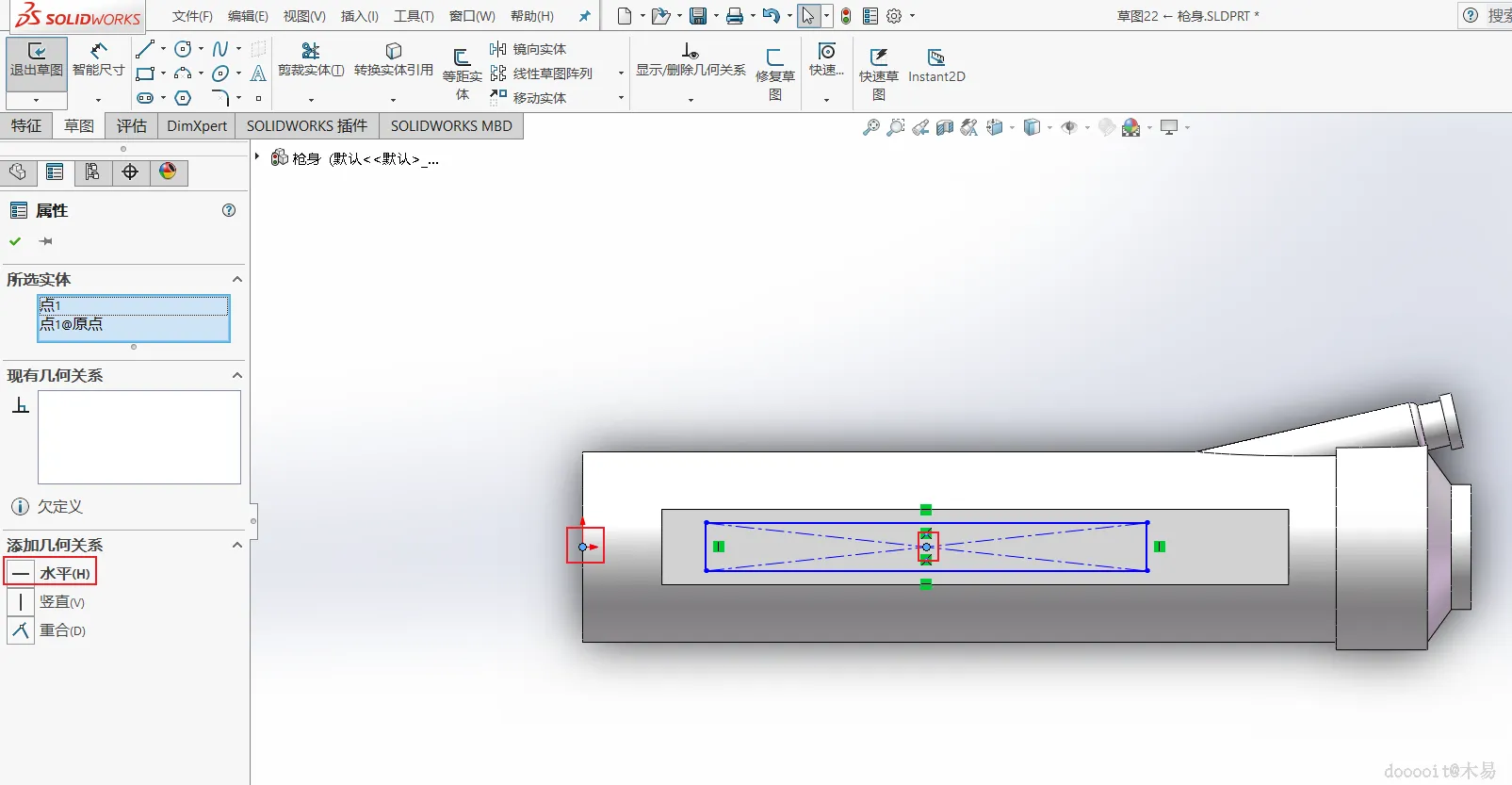

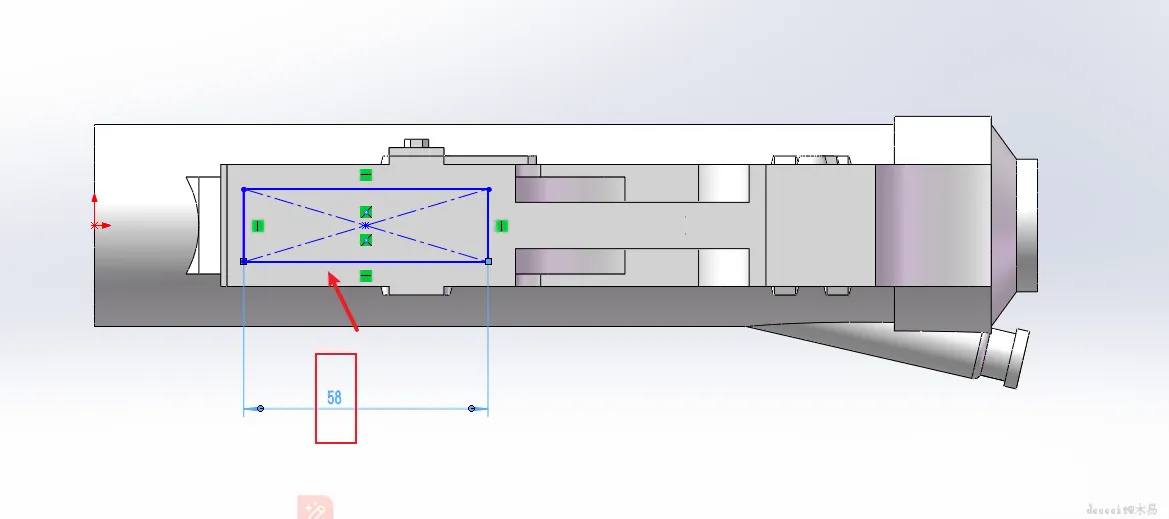

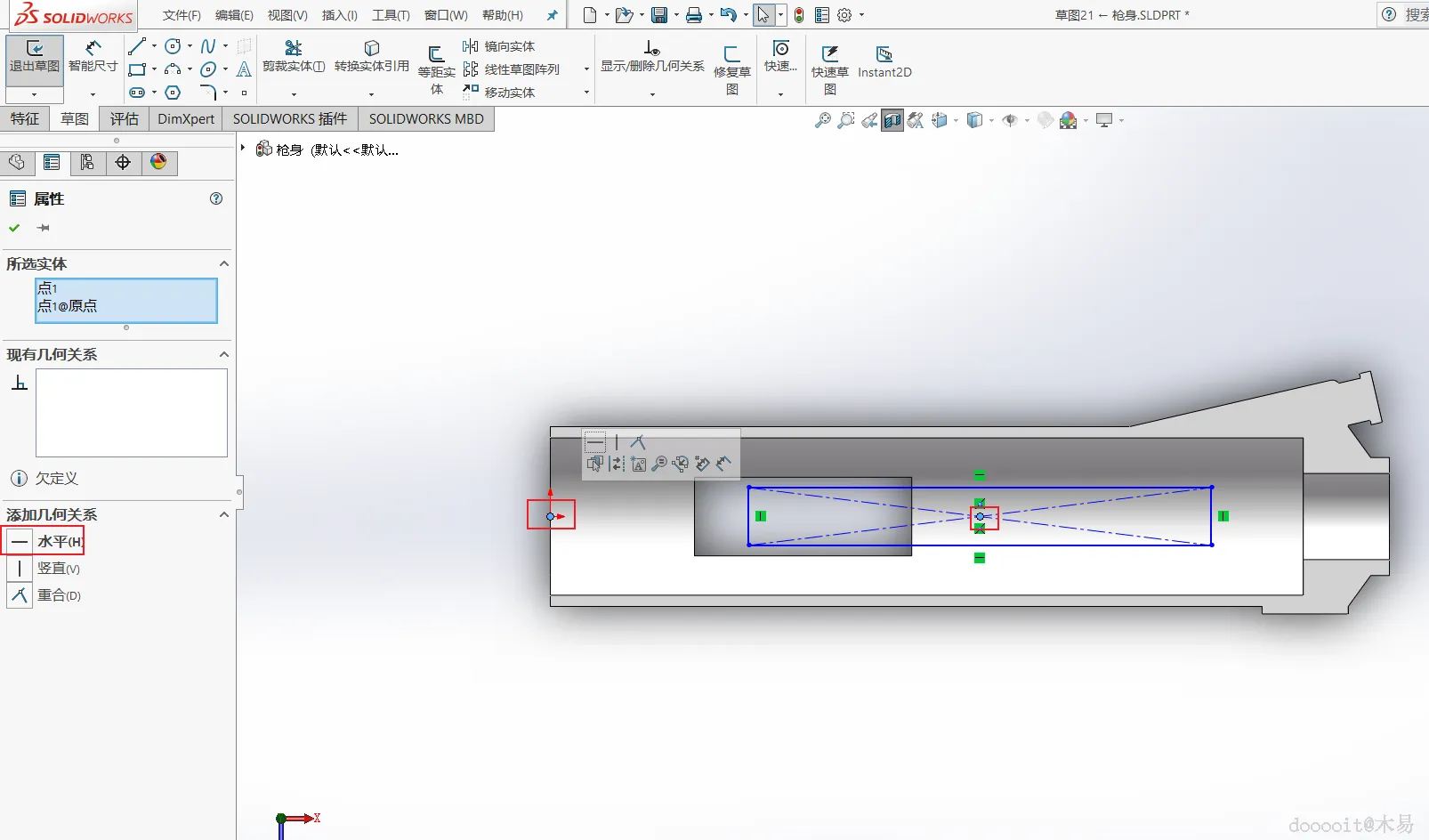

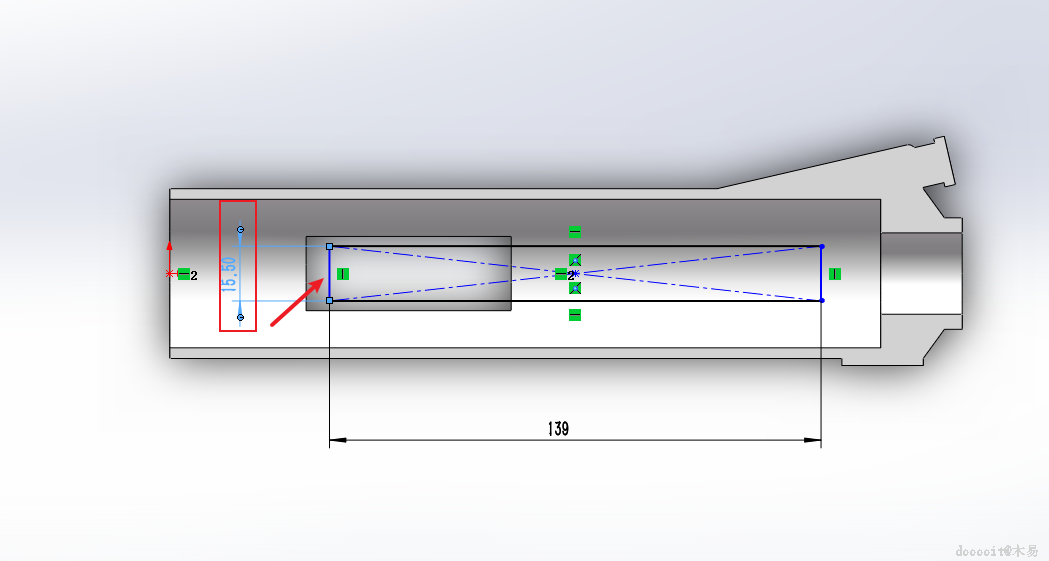

  1. 使用矩形工具绘制弹匣口并标注尺寸。确保矩形中心点与最左侧中心点间有水平约束。
5

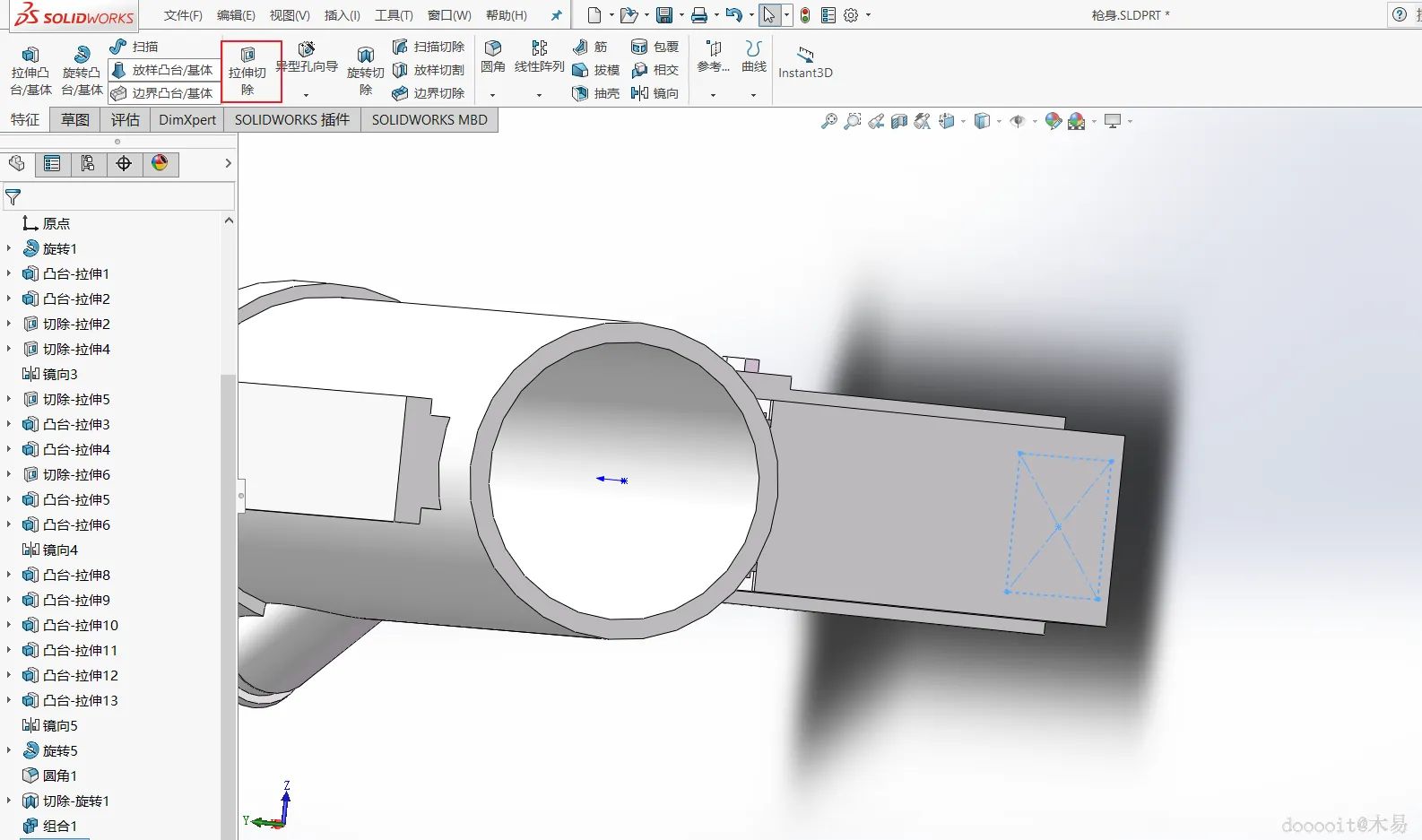

拉伸切除

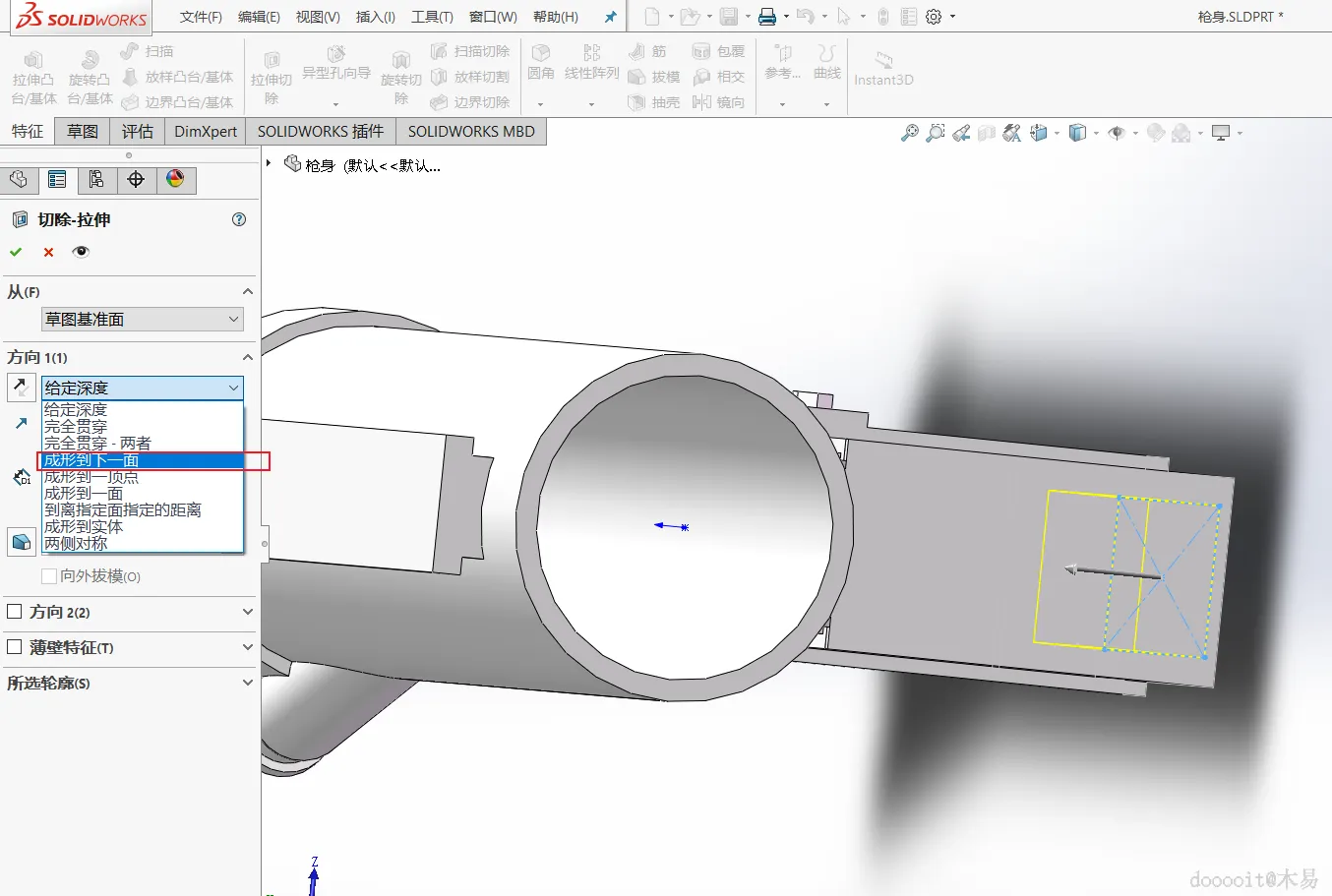

  1. 使用拉伸切除功能对整体进行掏空处理,方向设置为“成形到下一面”。
6

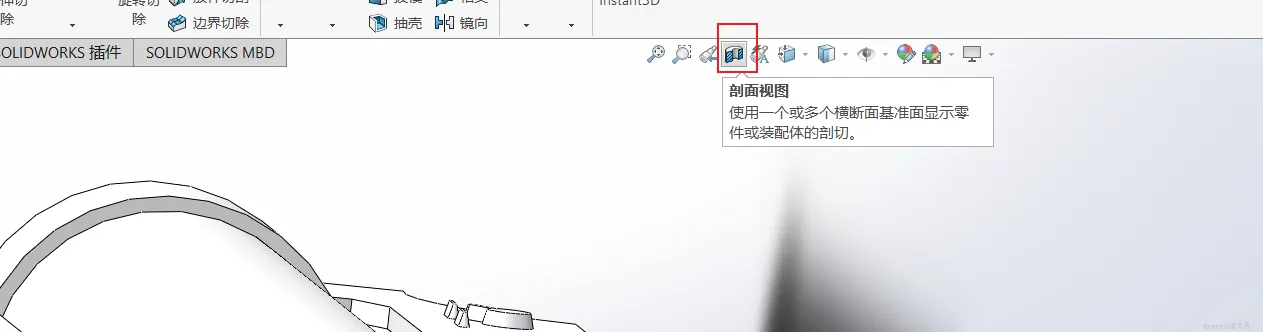

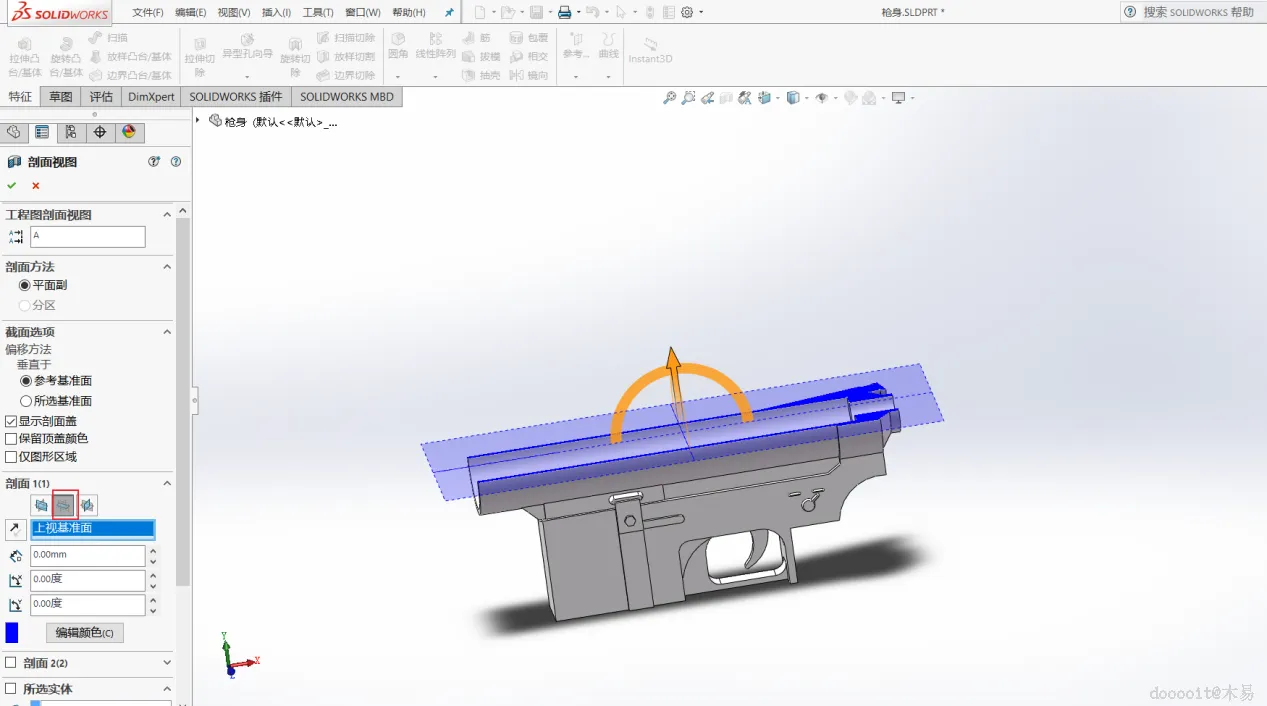

剖切

  1. 应用剖切视图以便更好地查看和编辑内部空间。
7

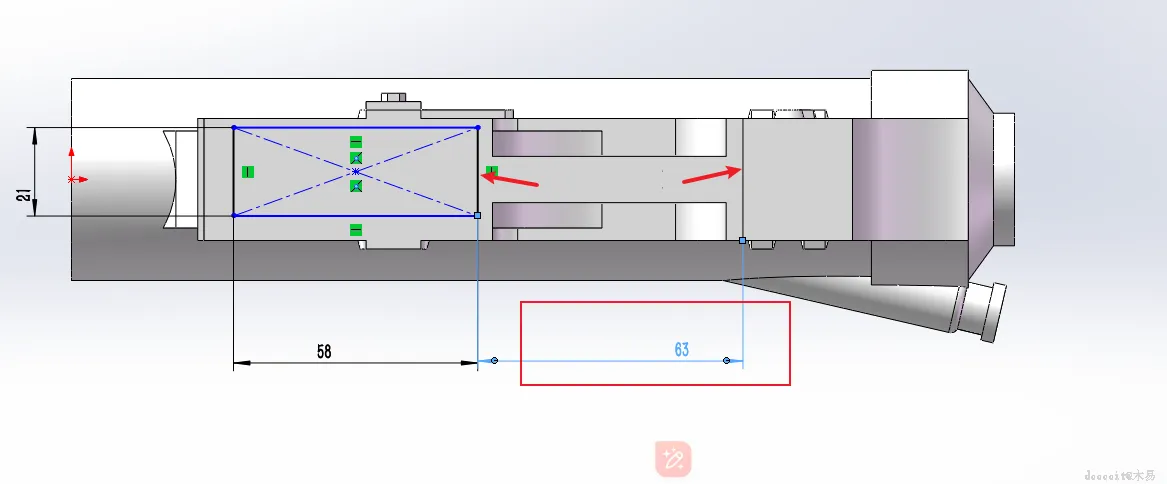

机匣内部处理


8

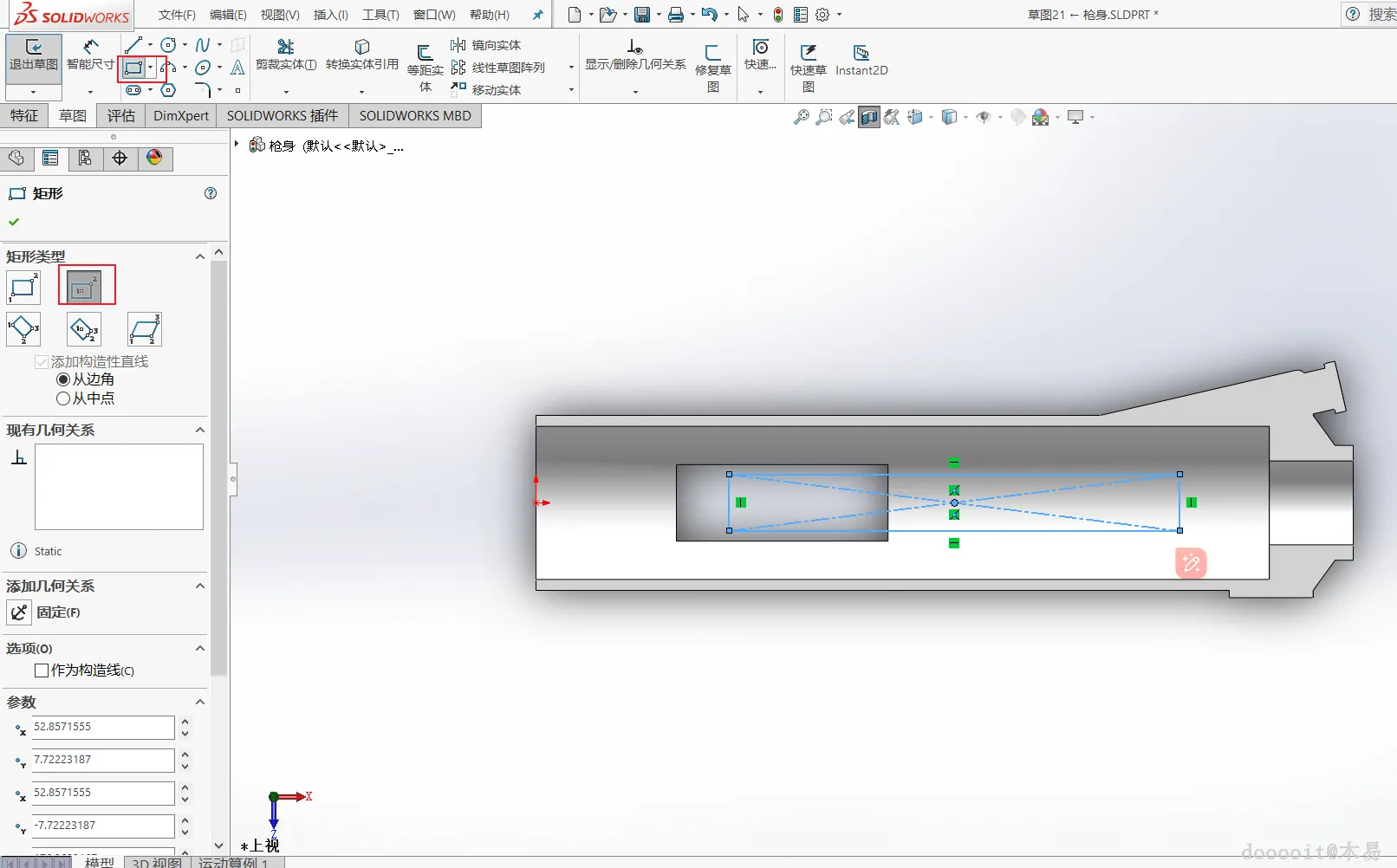

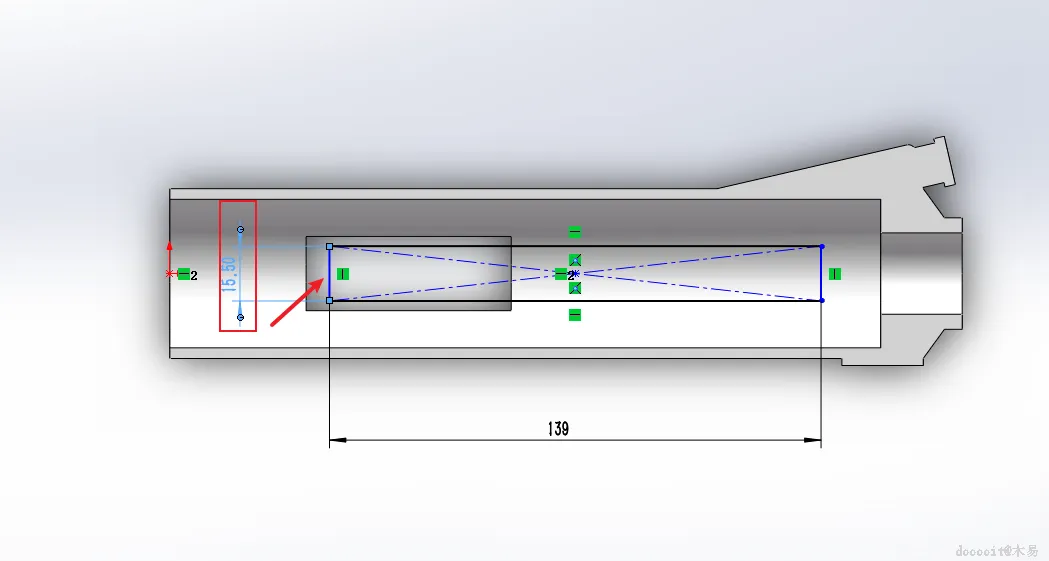

机匣内部切除

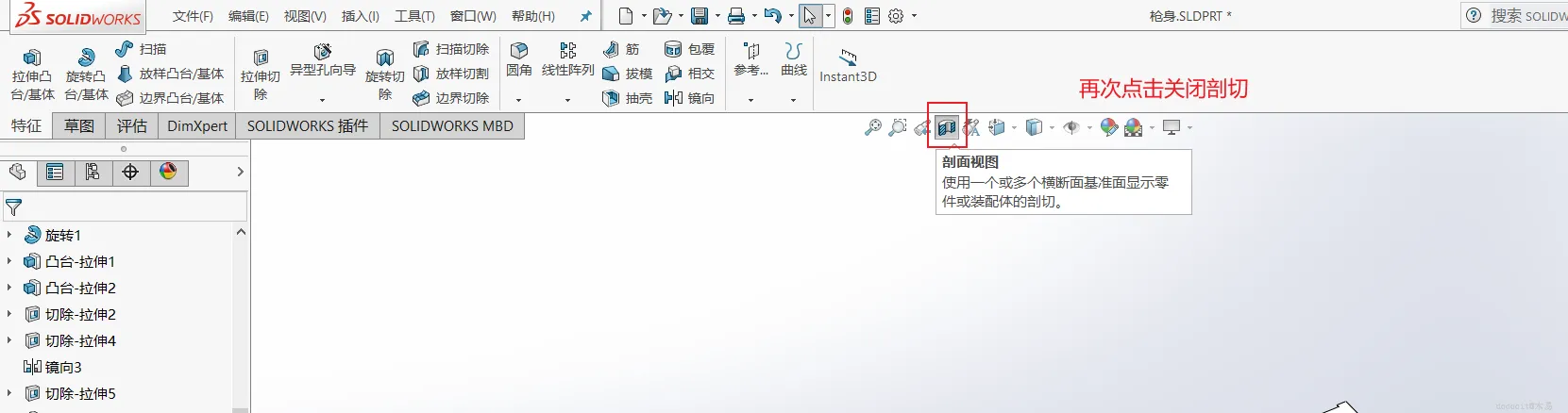

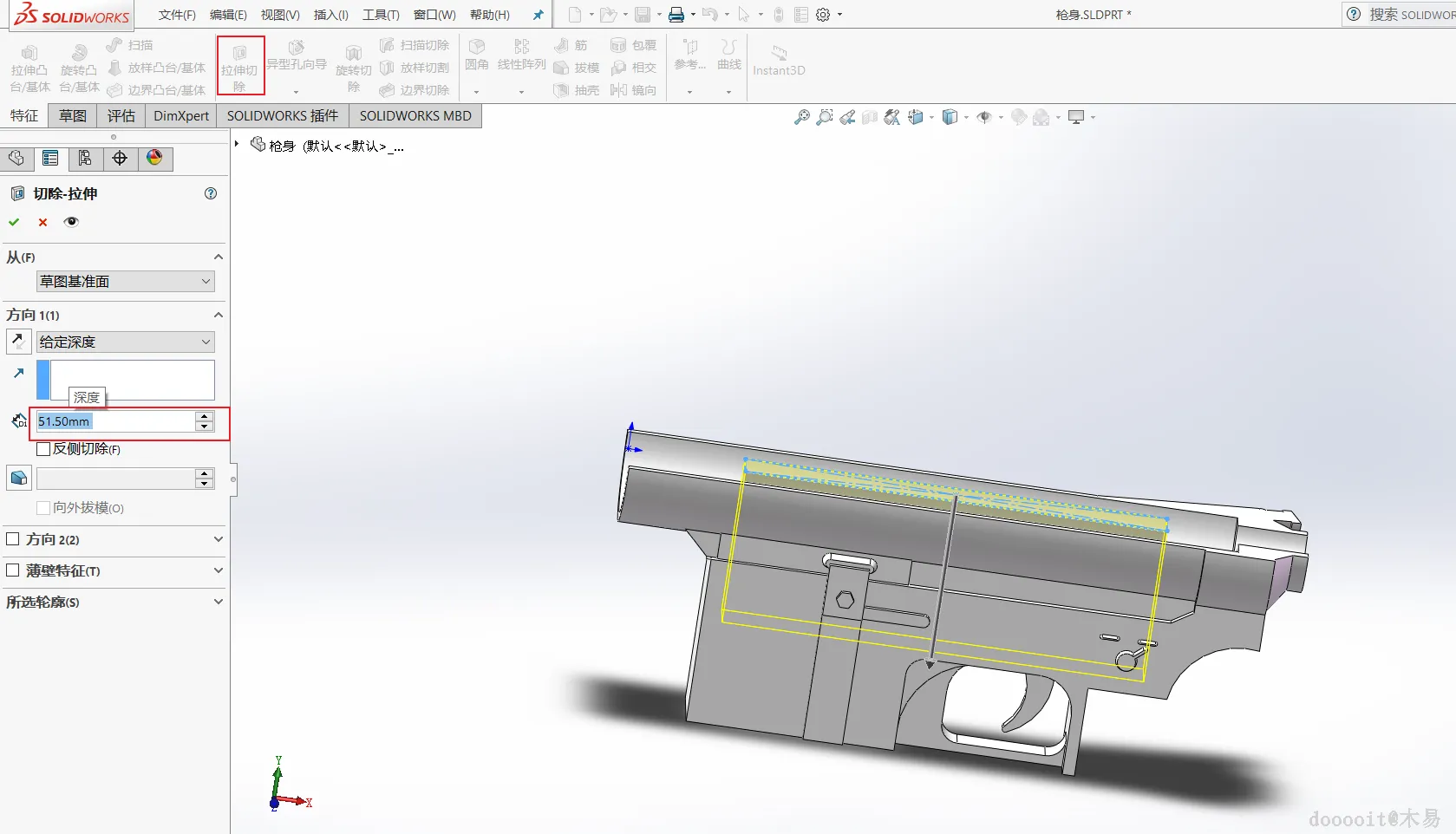

  1. 使用拉伸切除功能,设置深度为51.5mm。完成后关闭剖切视图。
9

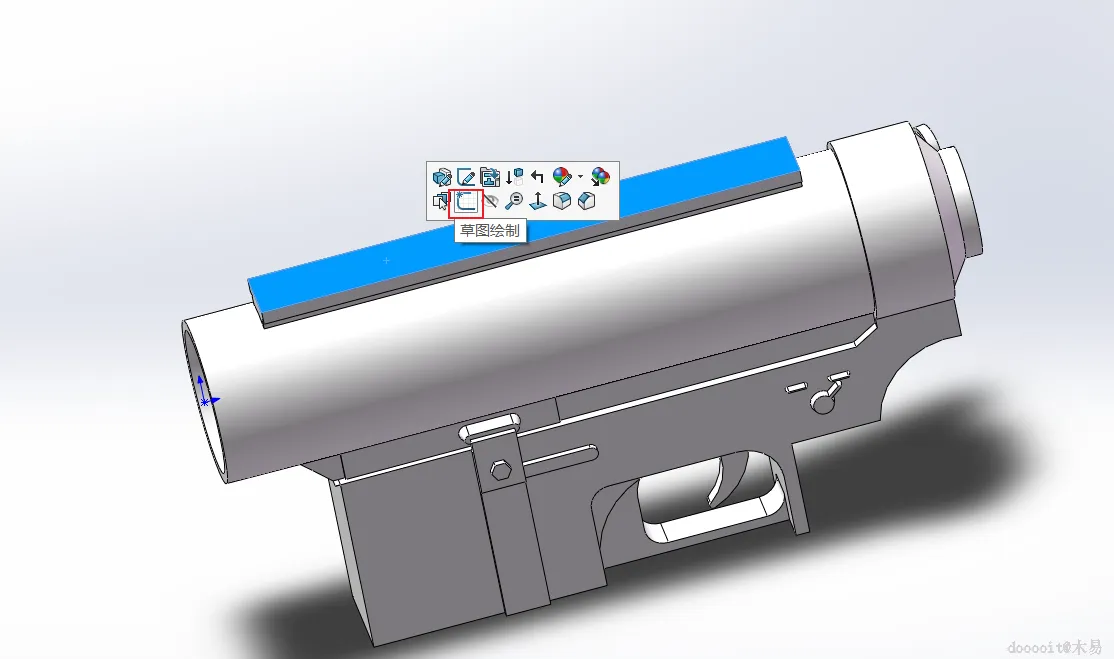

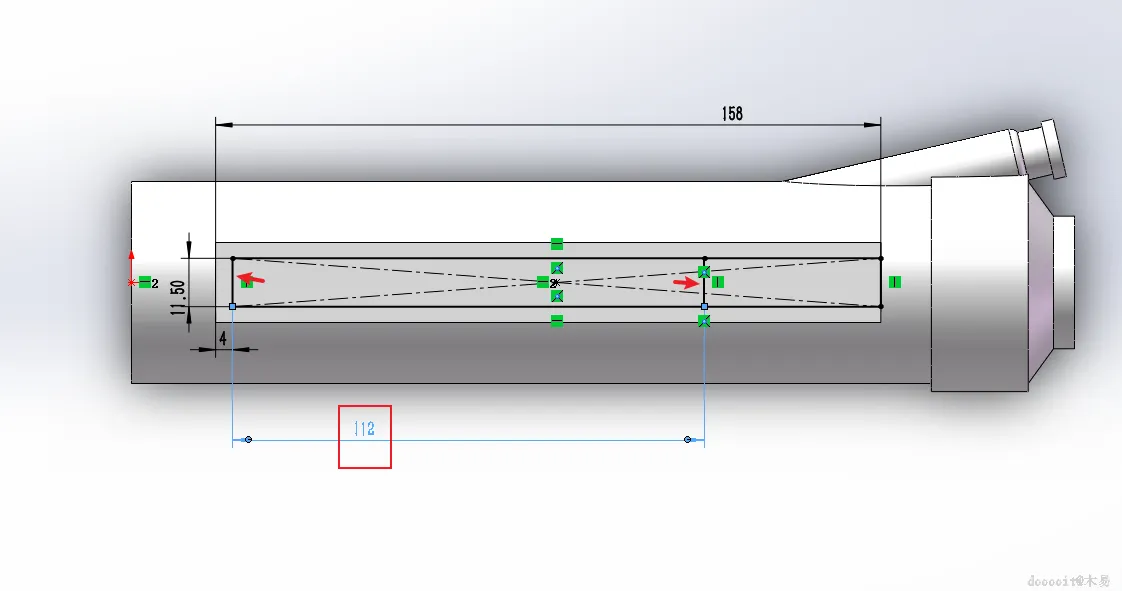

头部处理

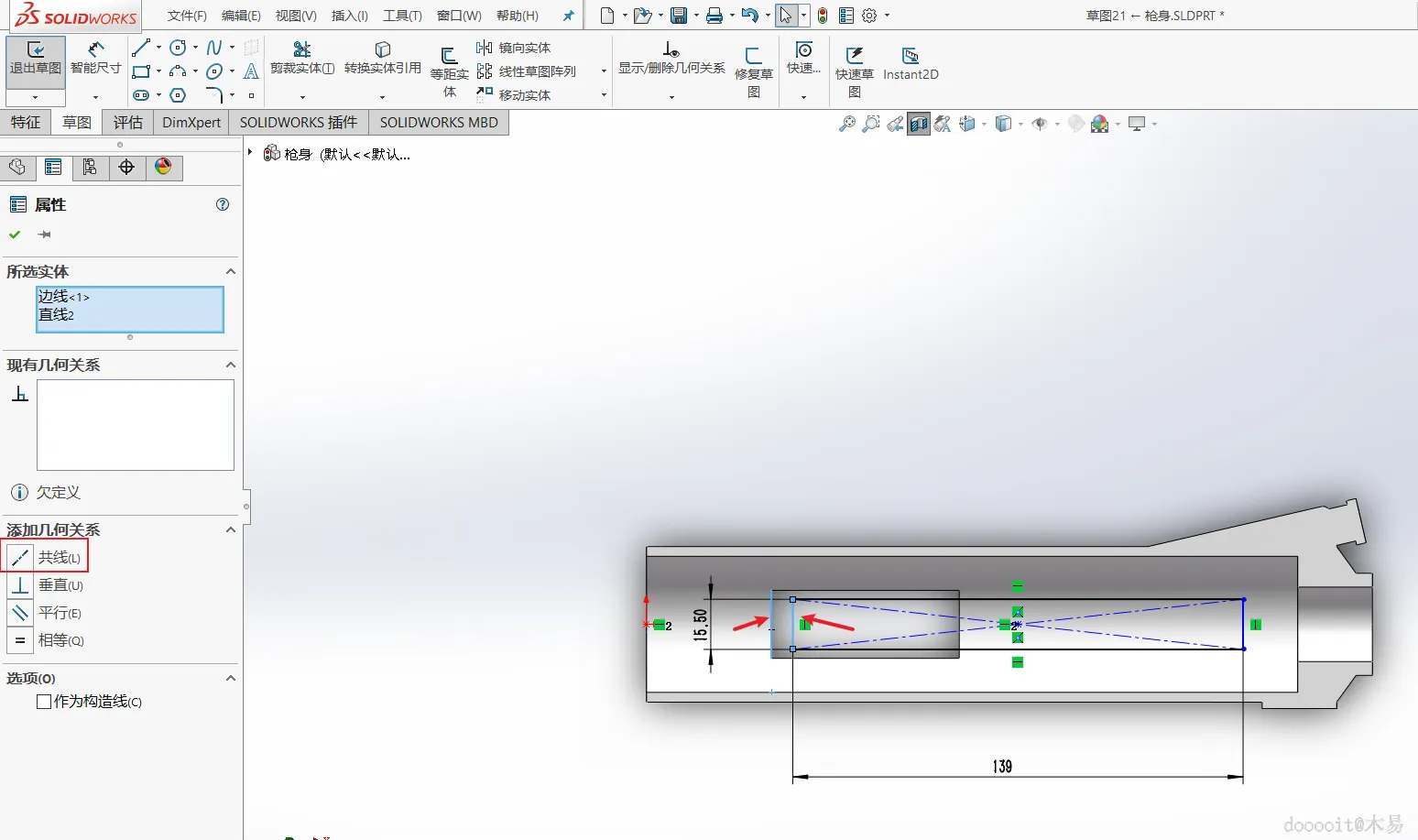

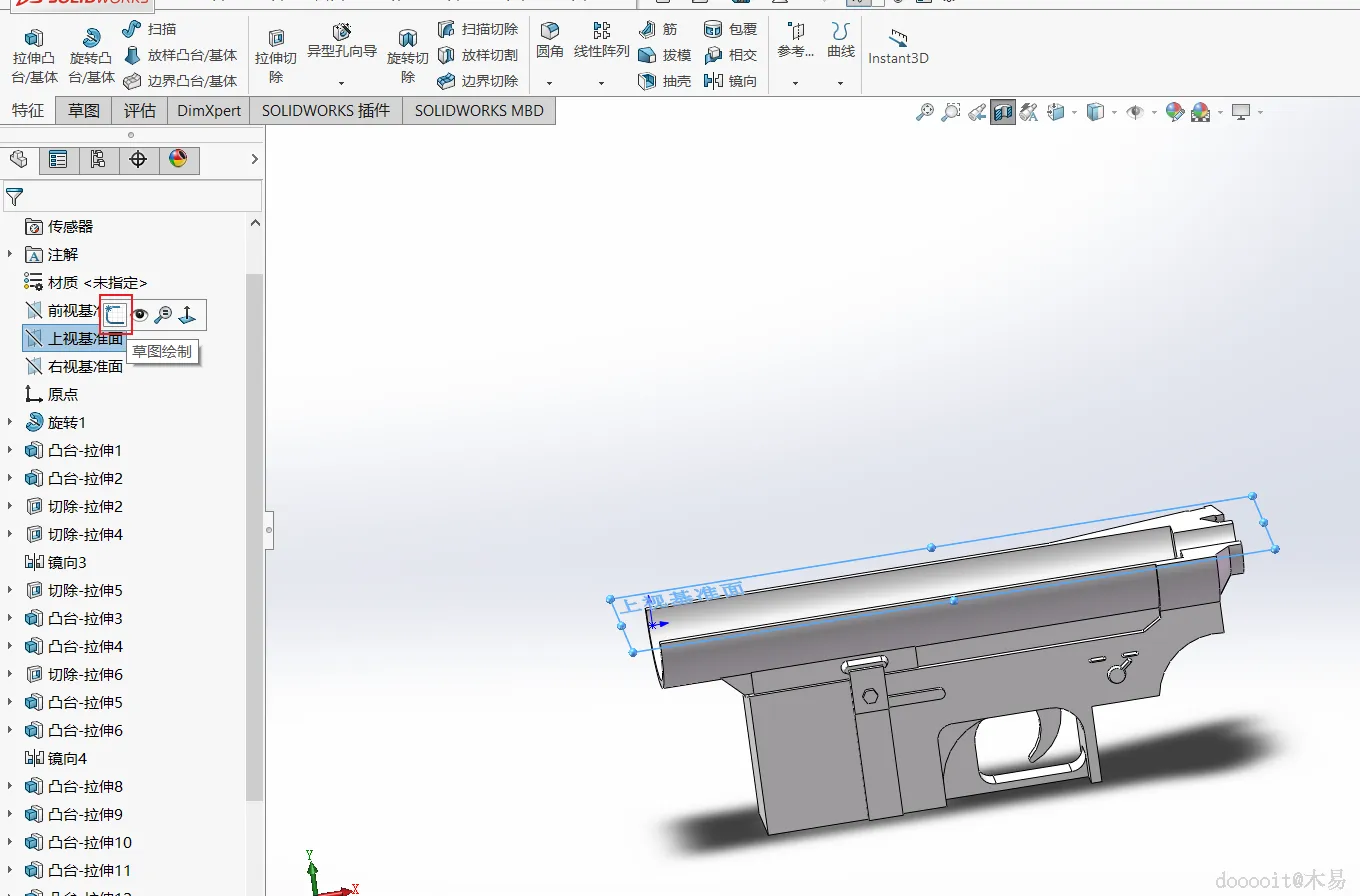

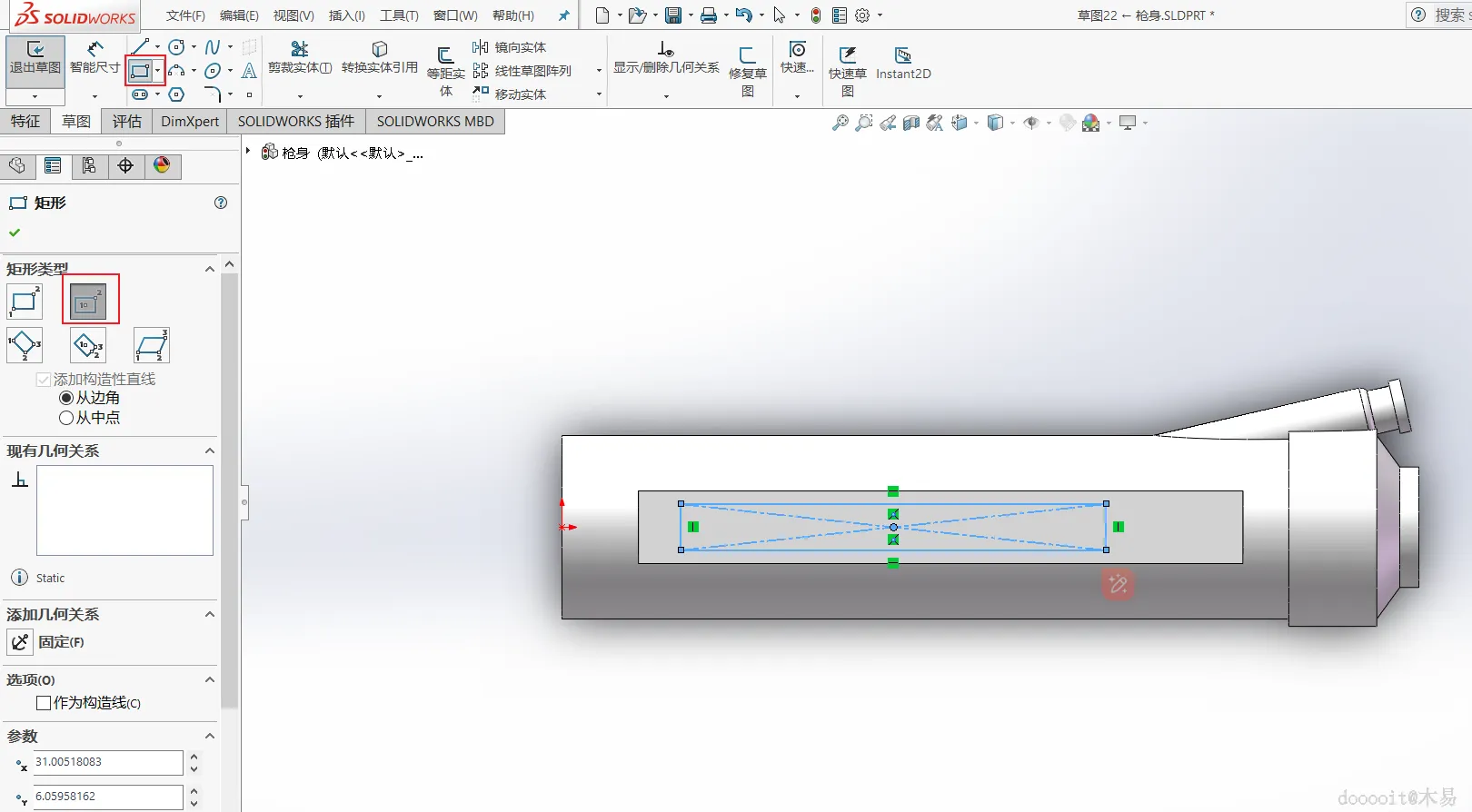

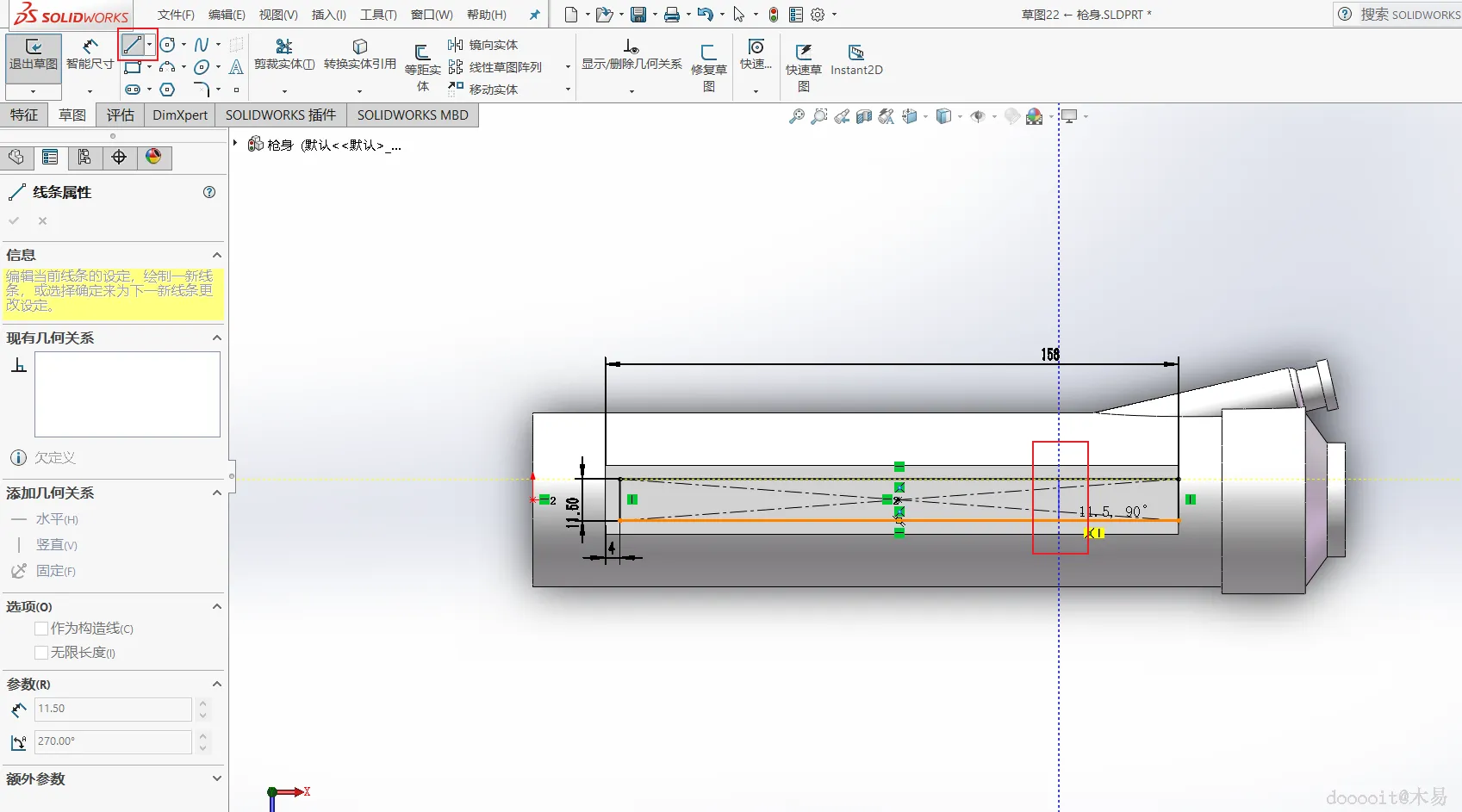

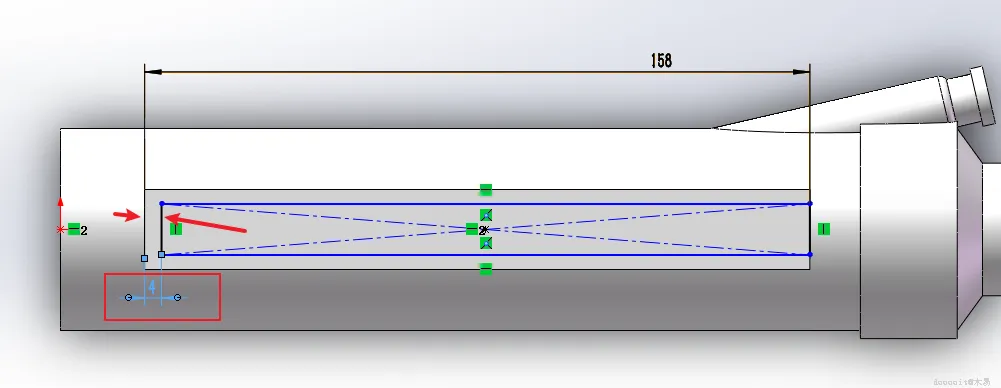

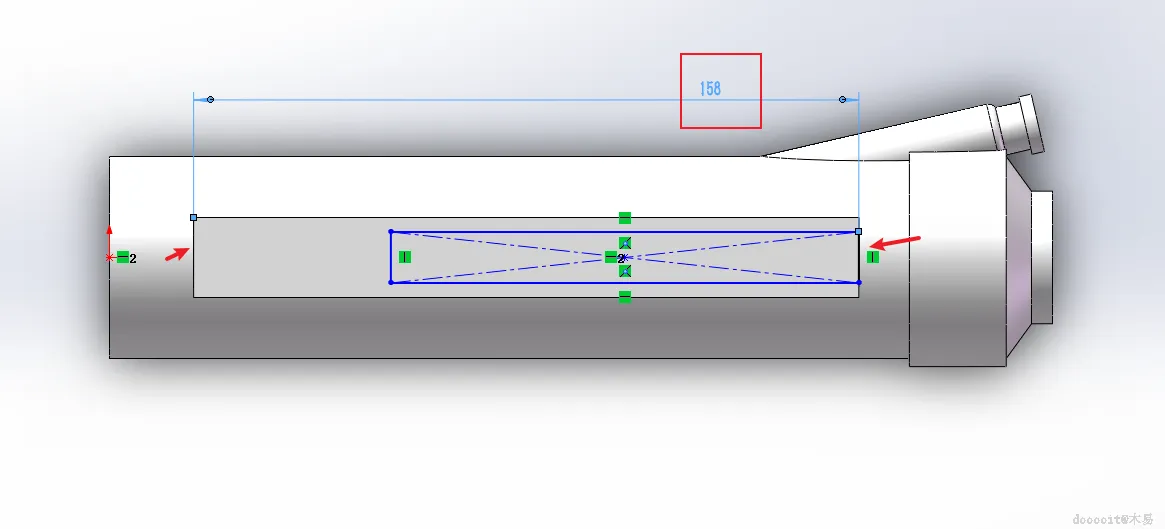

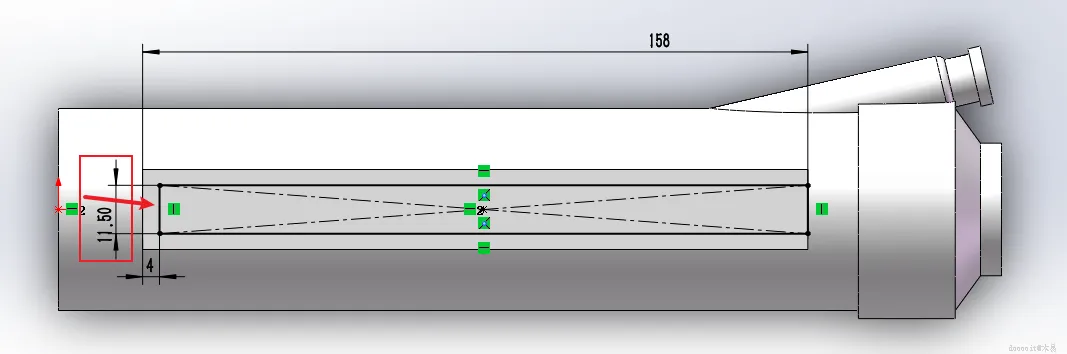

  1. 在头部绘制一个矩形(宽度11.5mm,长度158mm),并在其内部右侧画一条距离左侧边线112mm的直线。
10

拉伸切除

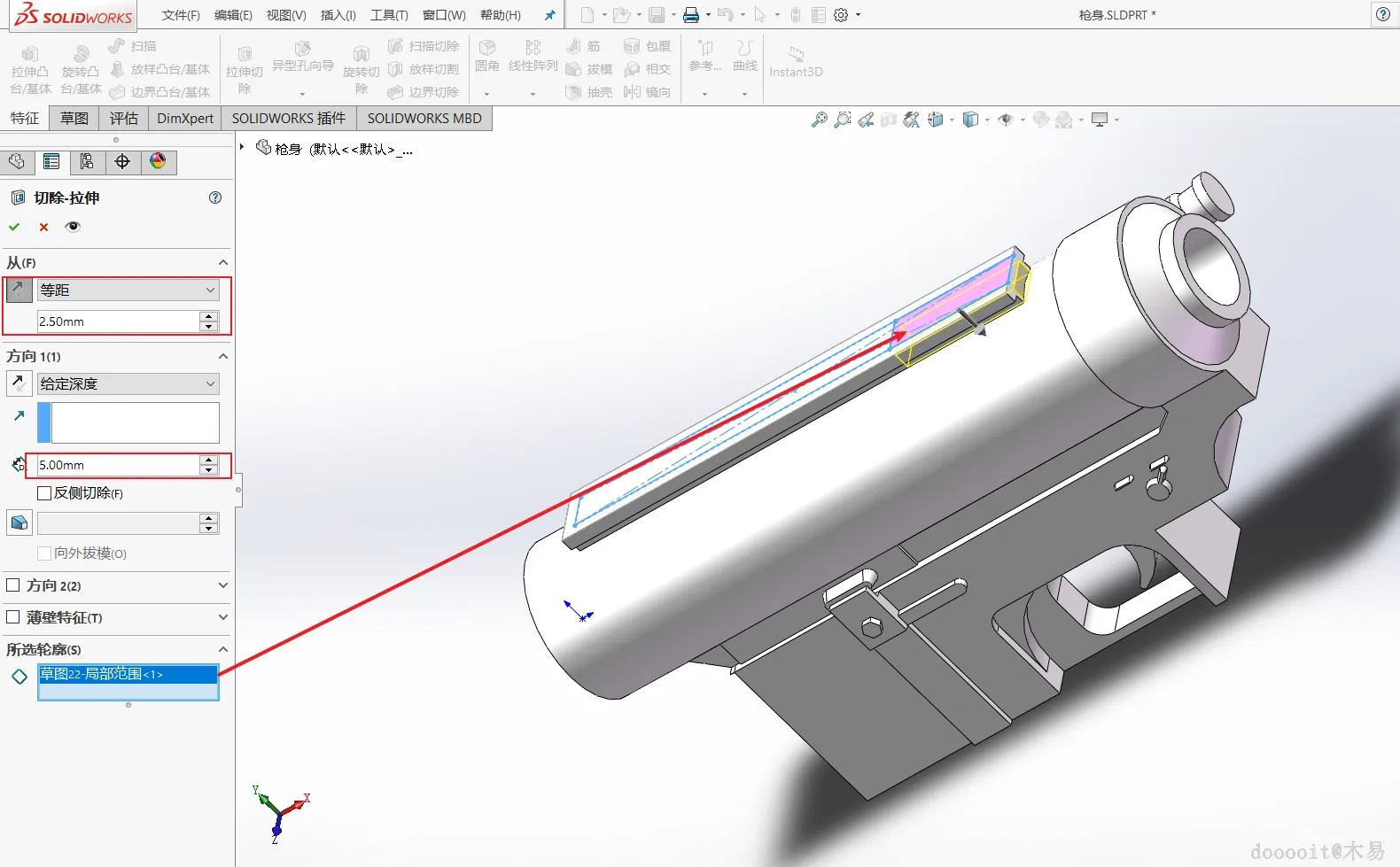

  1. 设置拉伸切除参数:从(F)等距反向深度2.5mm,方向深度5mm。
11

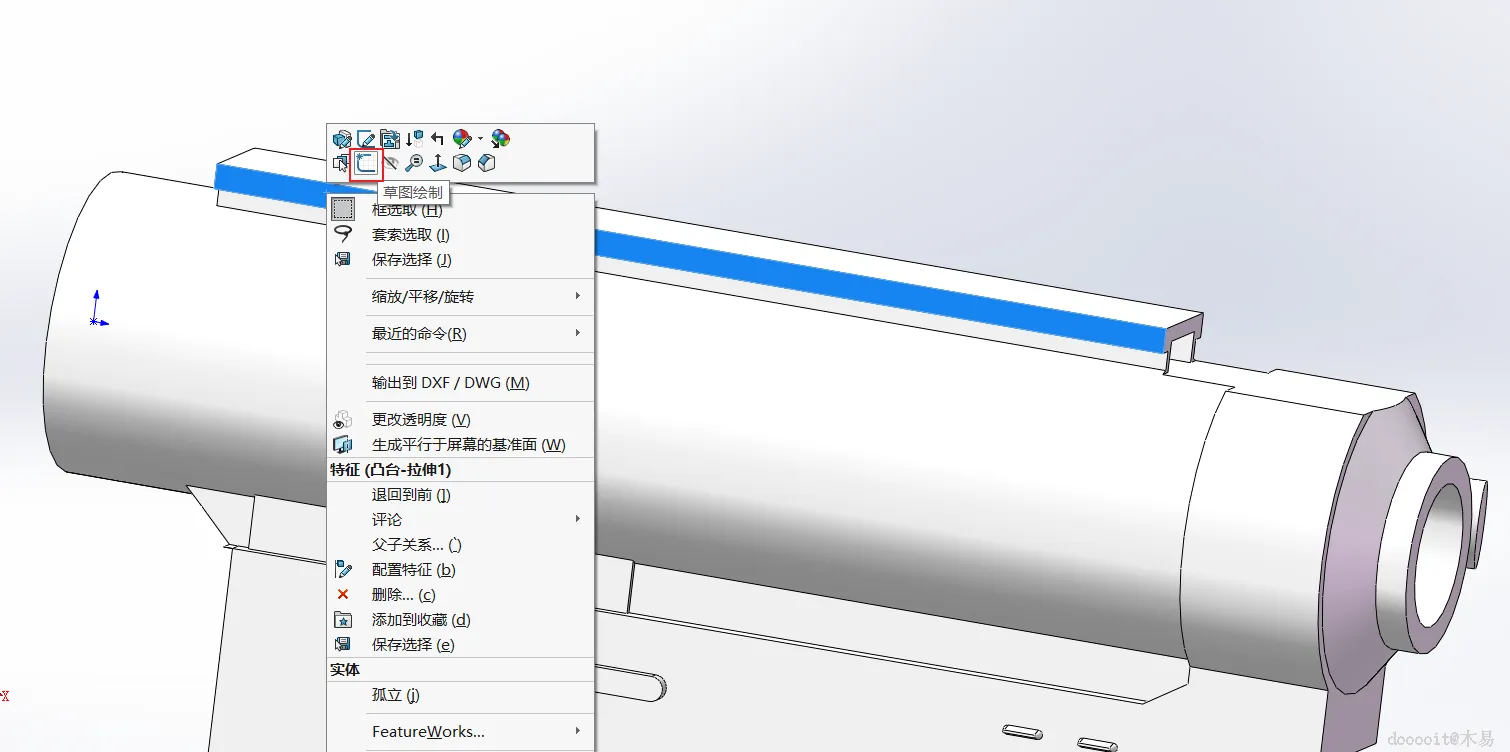

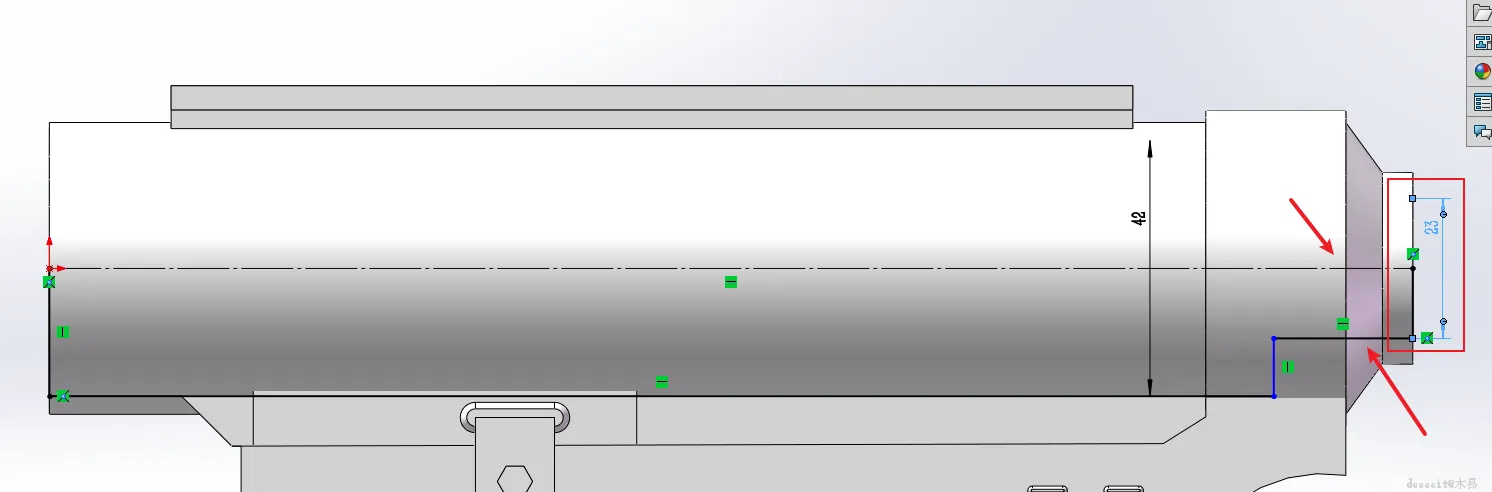

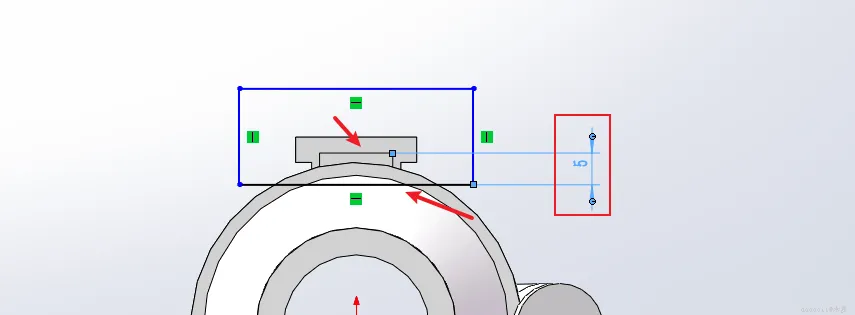

推平机匣枪口部分

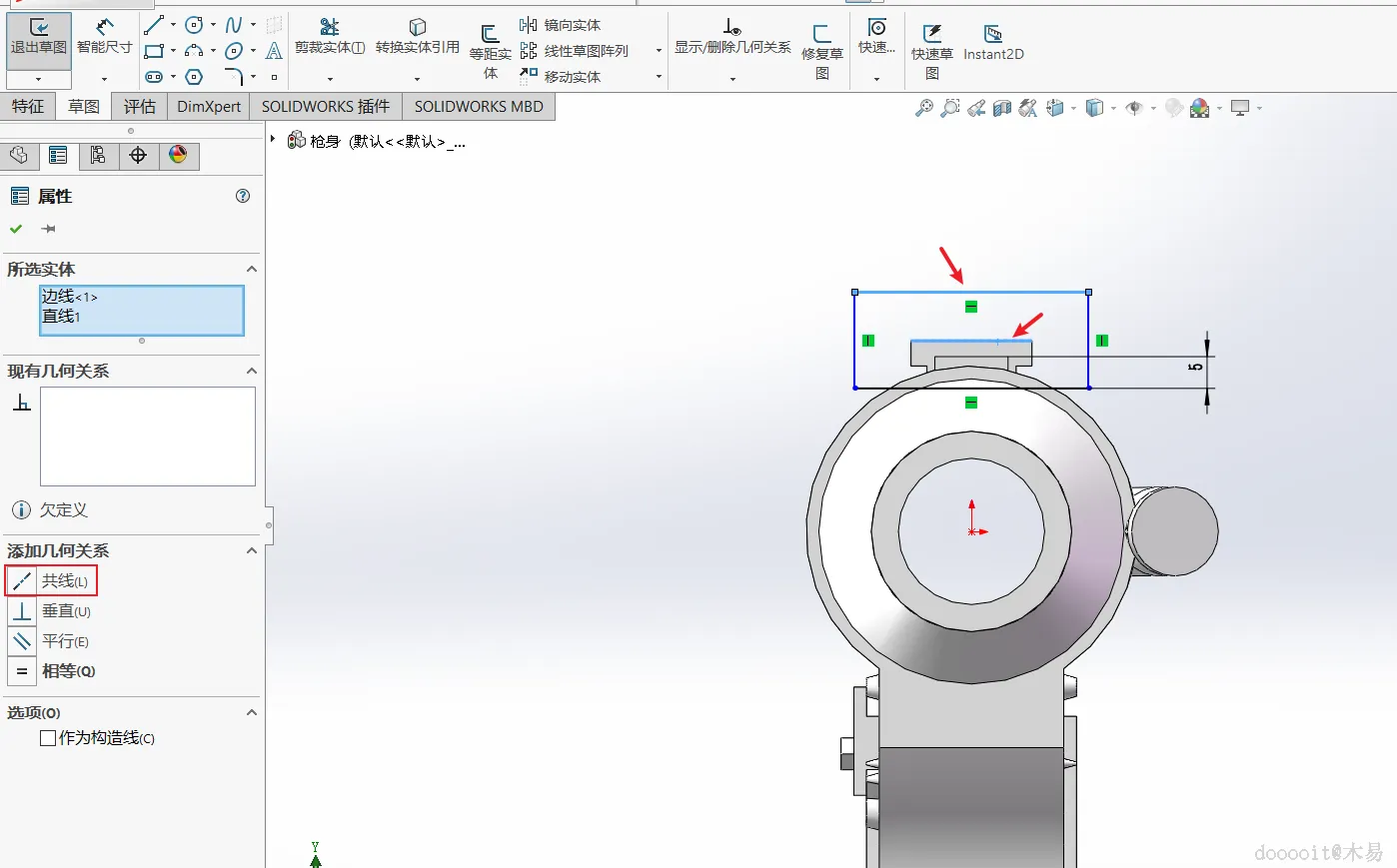

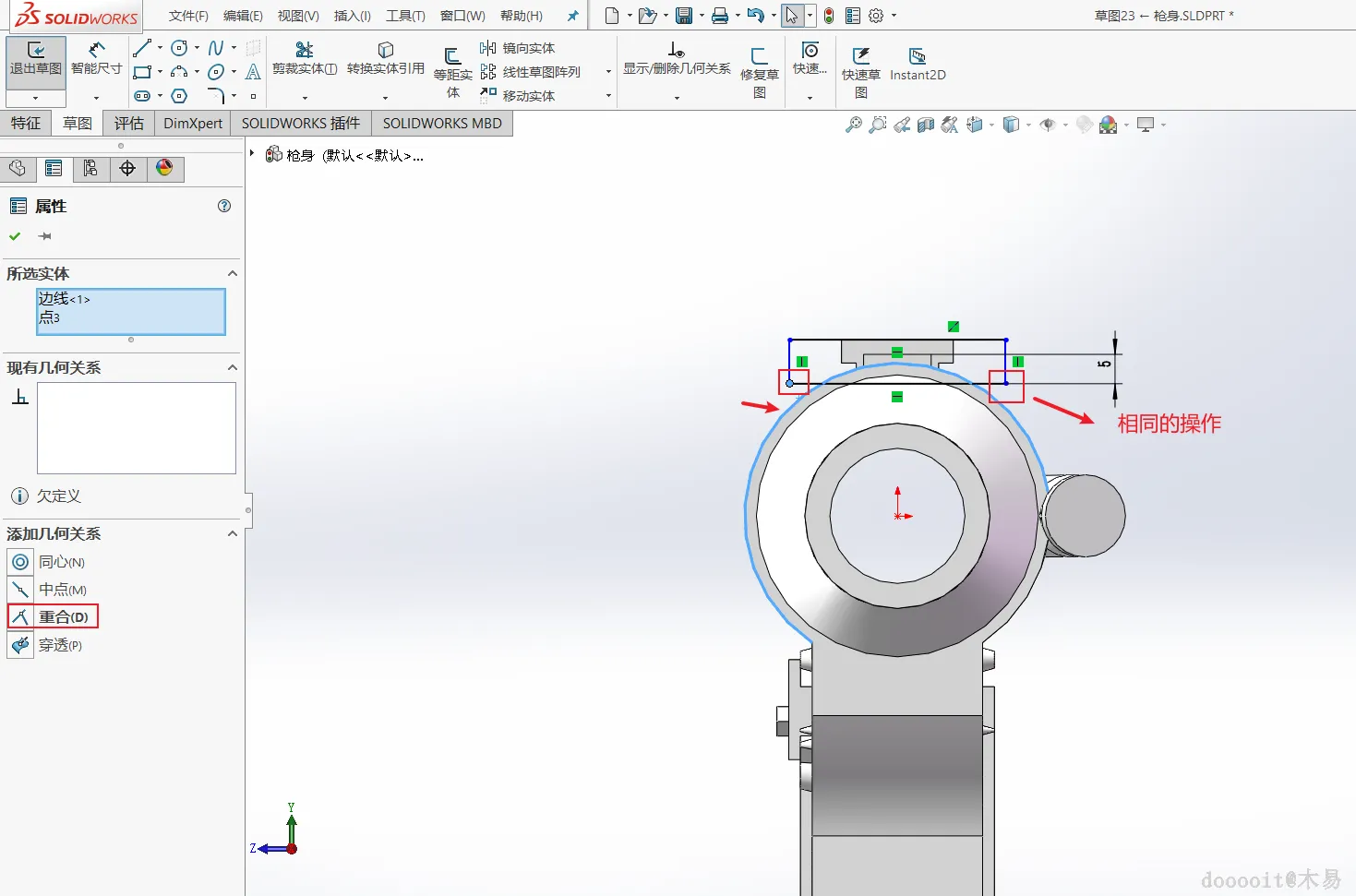

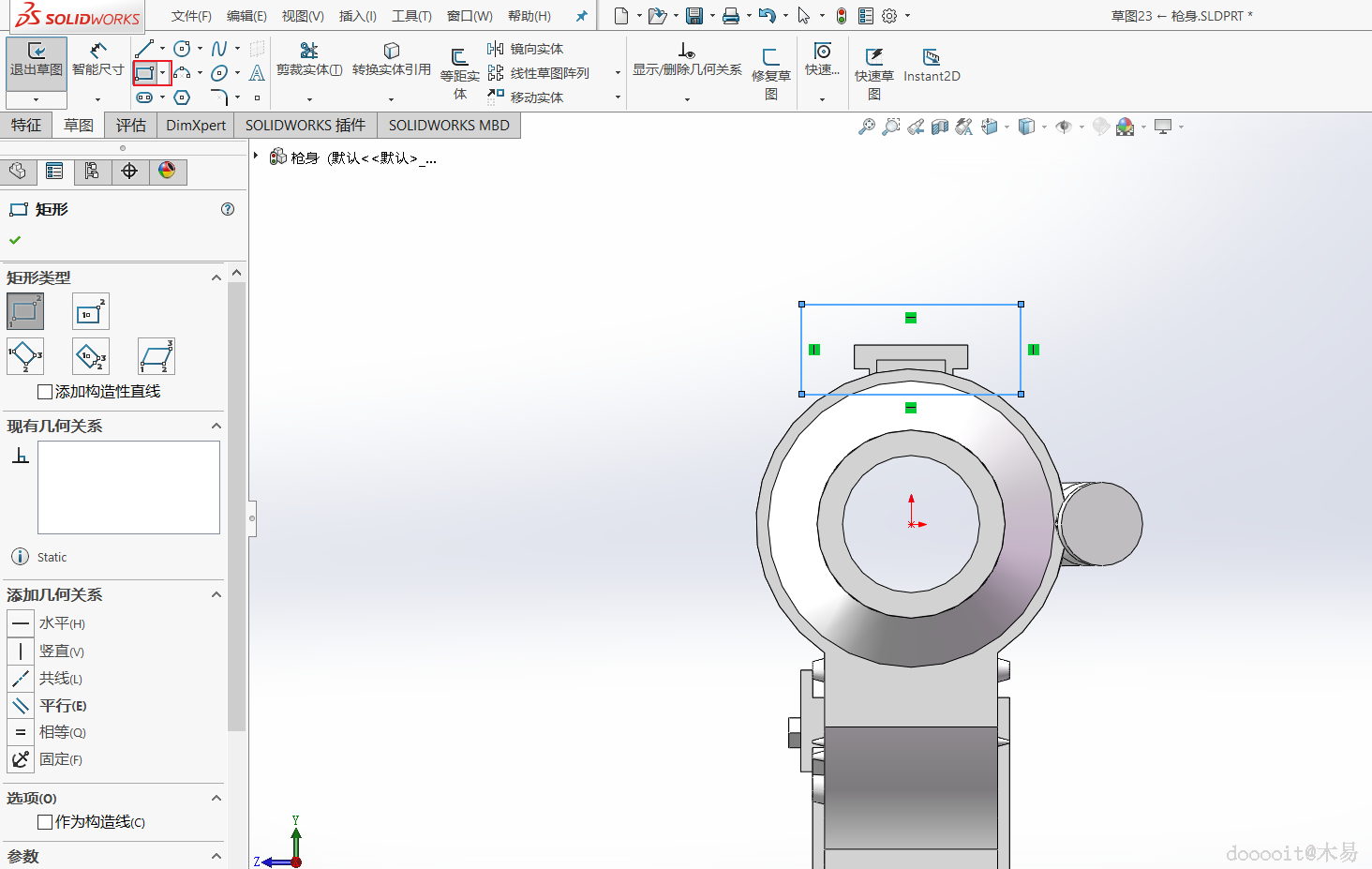

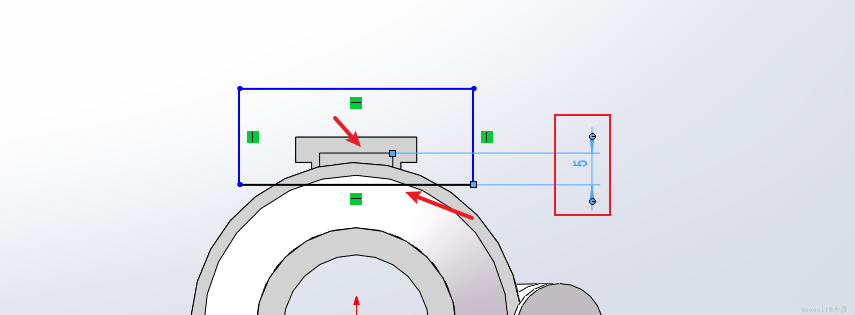

  1. 绘制一个矩形,使其上边与头部部分重合,矩形的左下角和右下角端点与枪管部分保持重合关系。
12

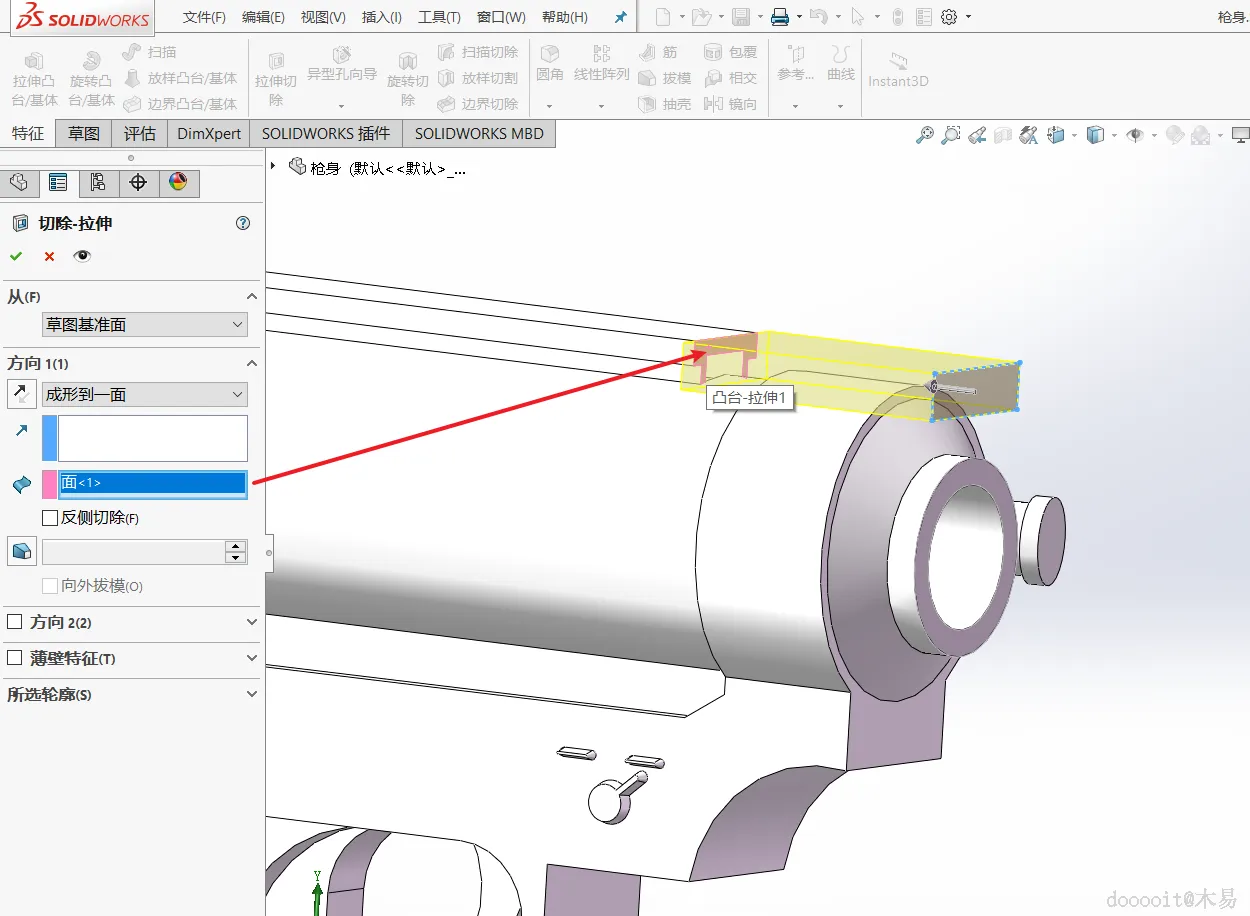

切除

  1. 调整拉伸切除的方向至“成形到一面”。
13

锯齿制作

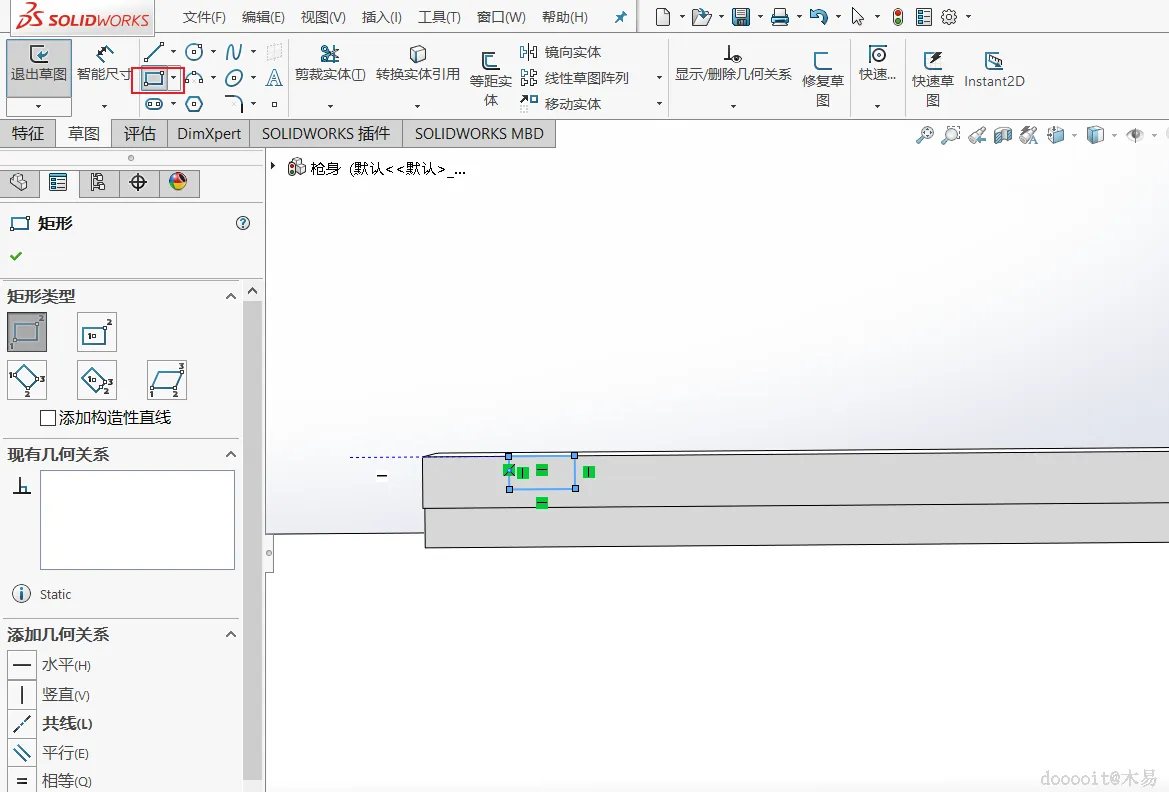

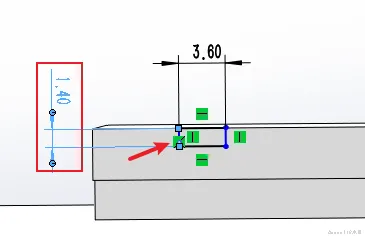

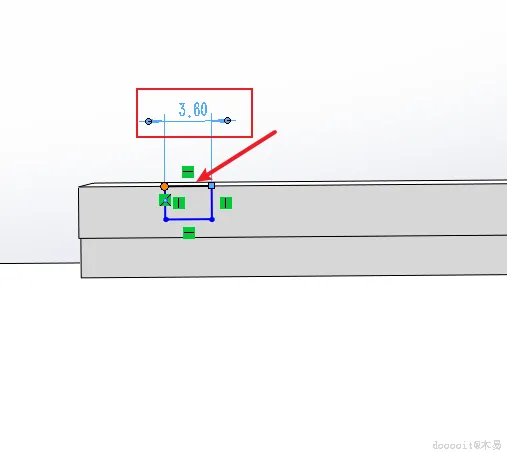

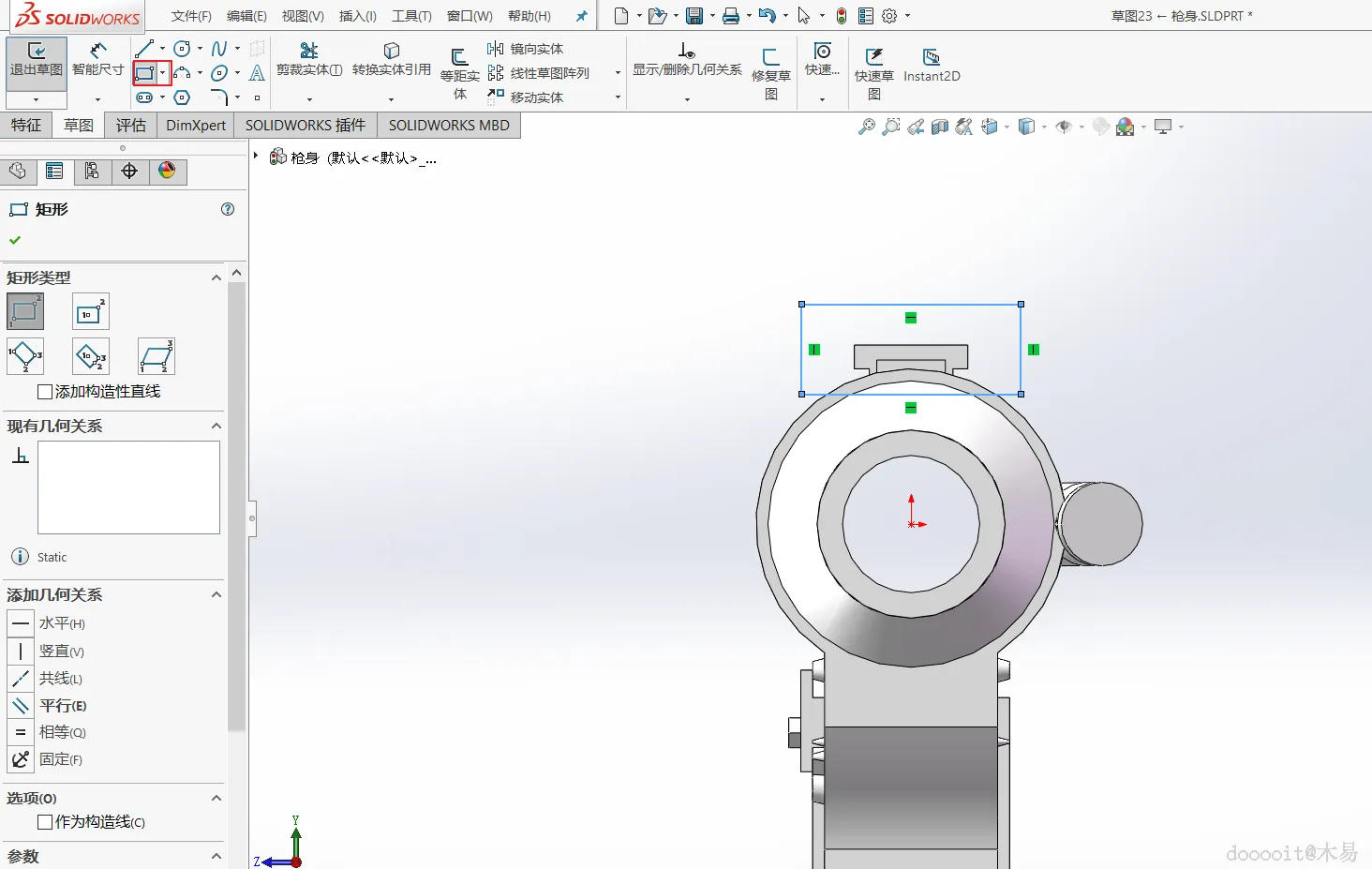

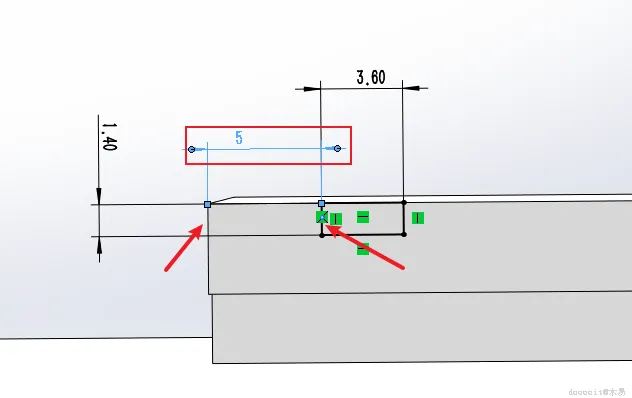

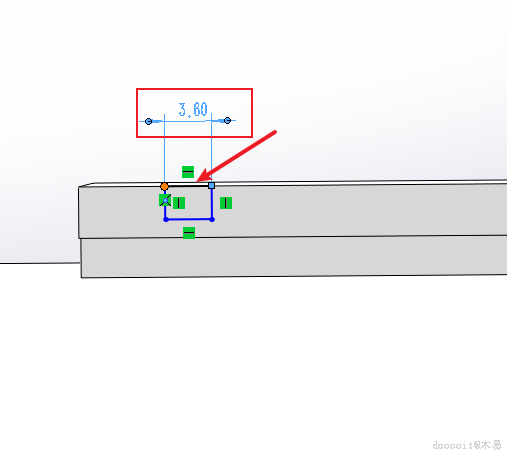

  1. 在机匣头部绘制一个3.6mm宽、1.4mm高的矩形,其左侧距离为5mm。
14

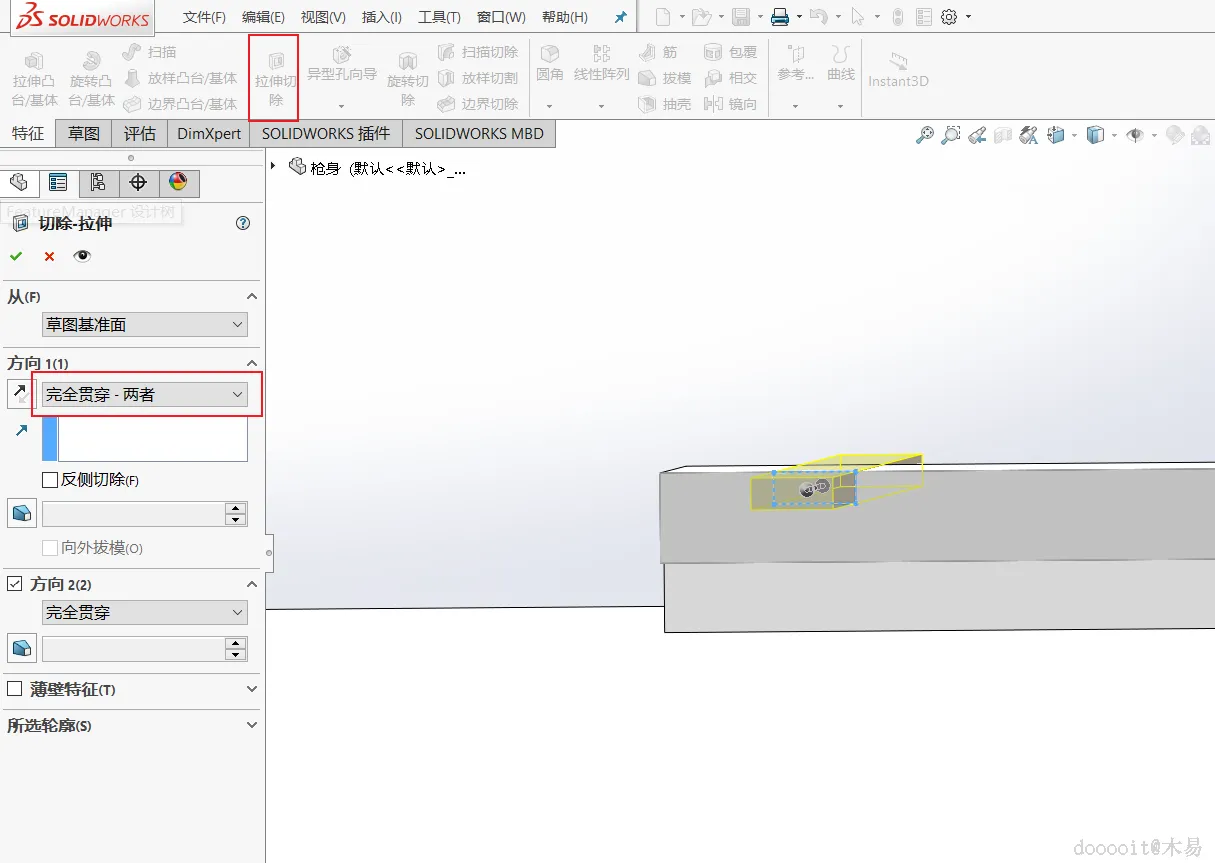

切除

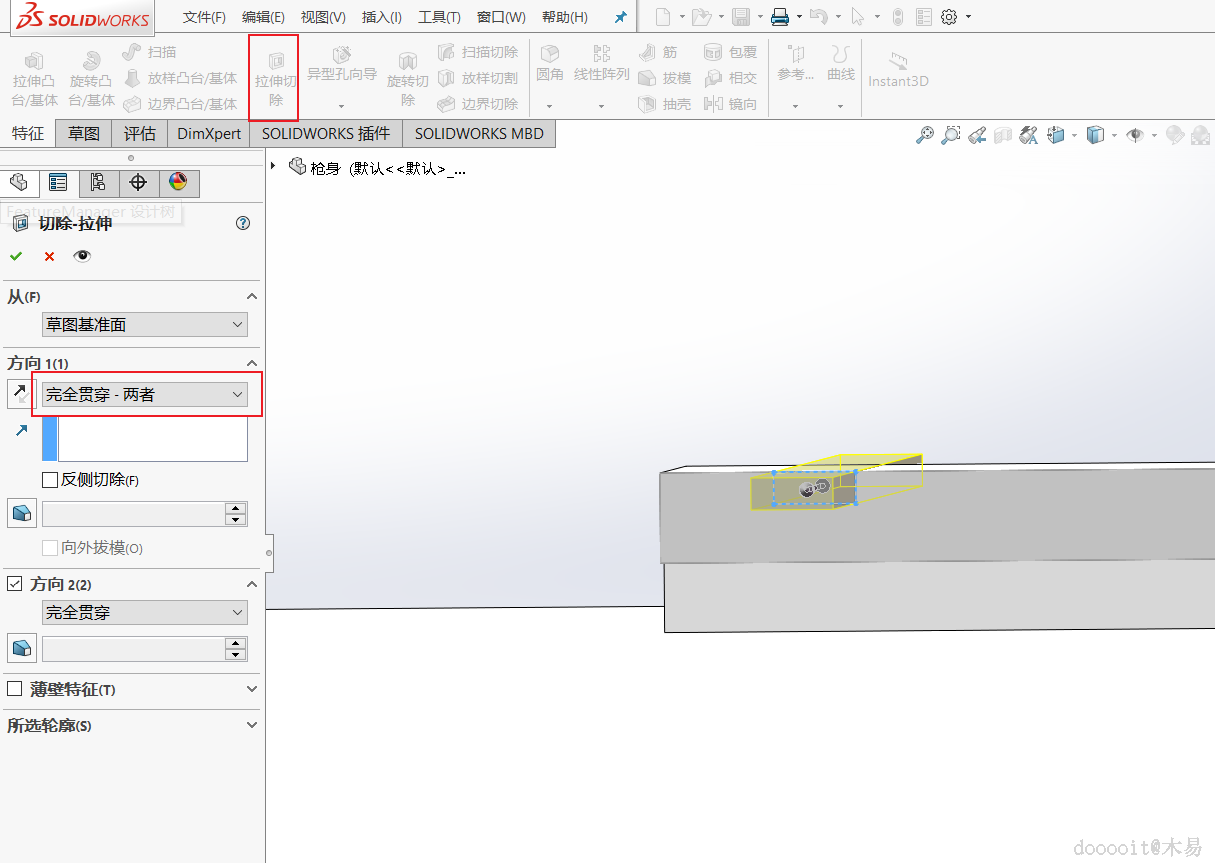

  1. 使用拉伸切除功能,方向设为完全贯穿。
15

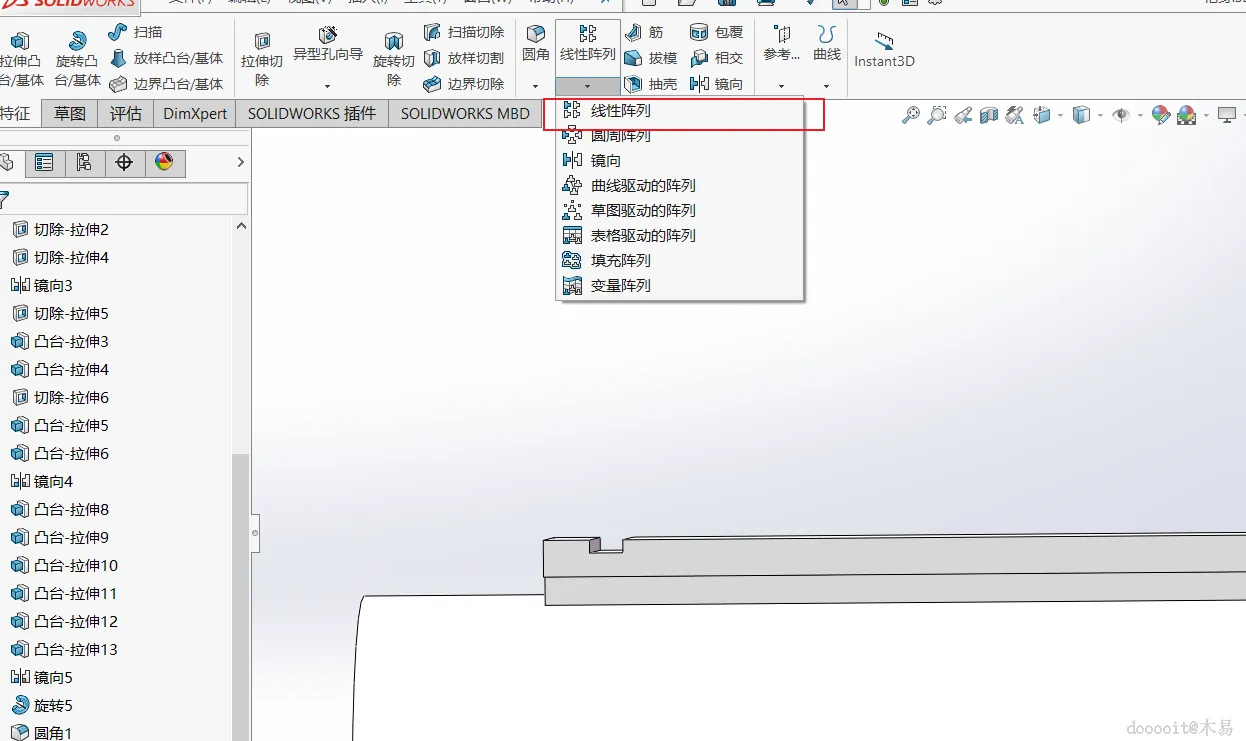

阵列

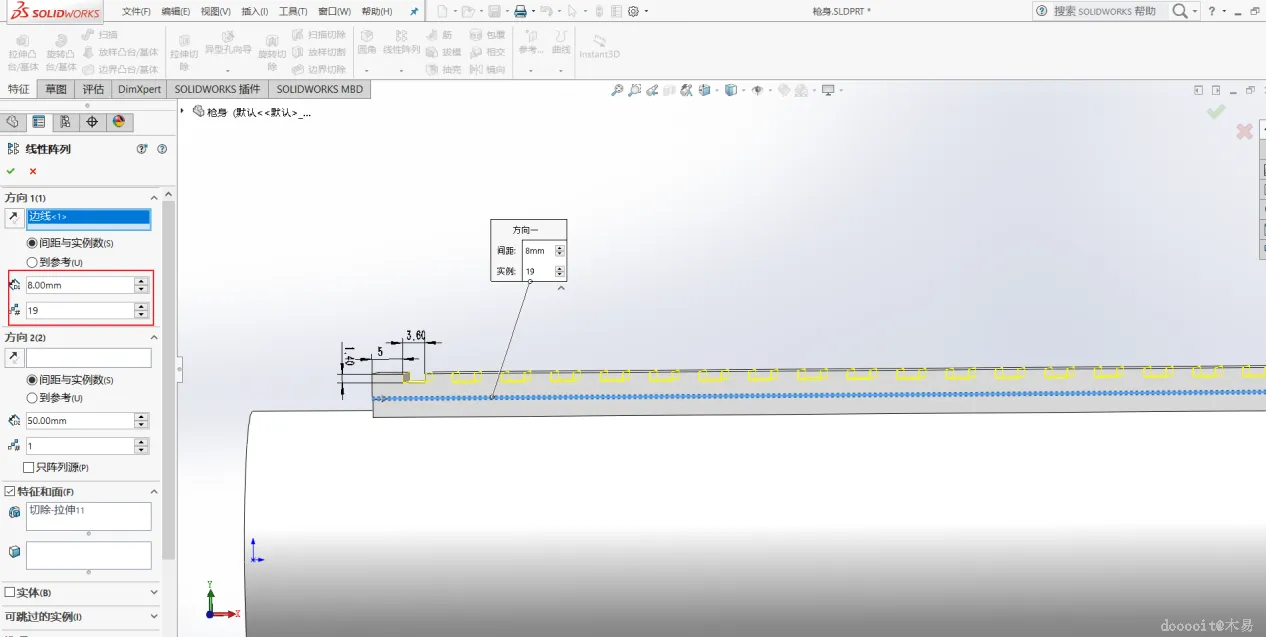

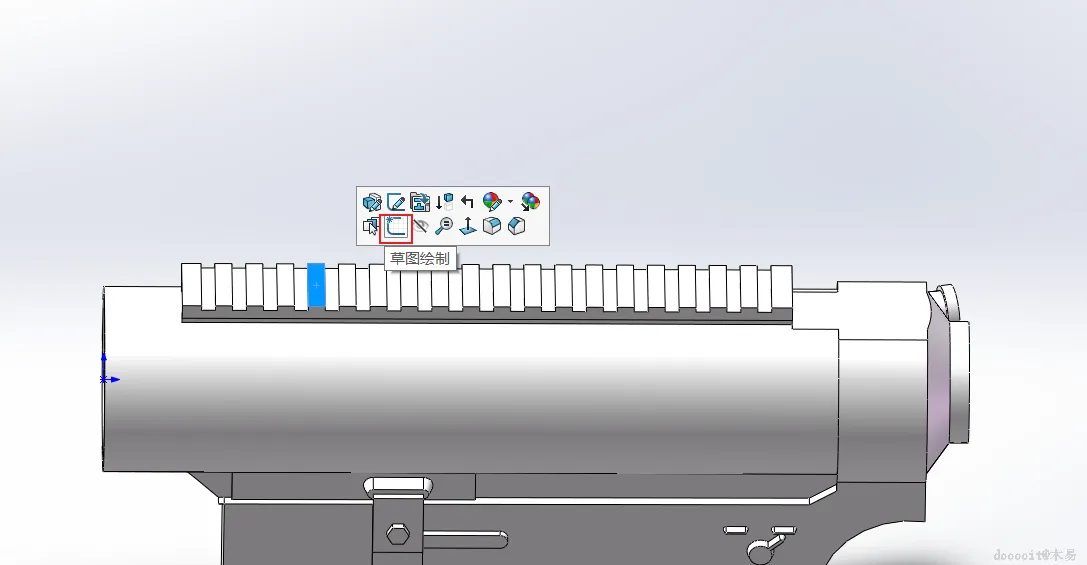

  1. 使用线性阵列工具,设置每个矩形间距为8mm,总数为19个。
16

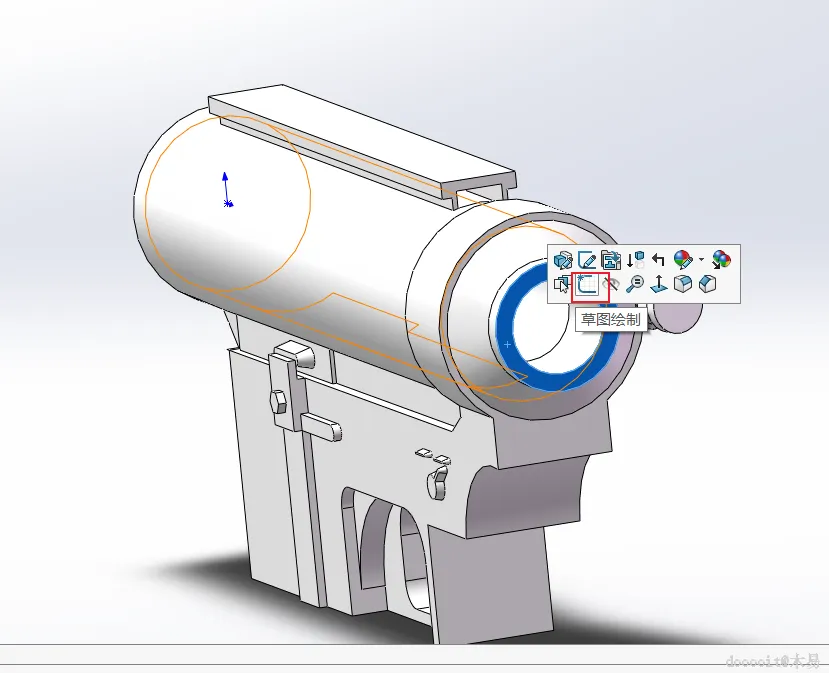

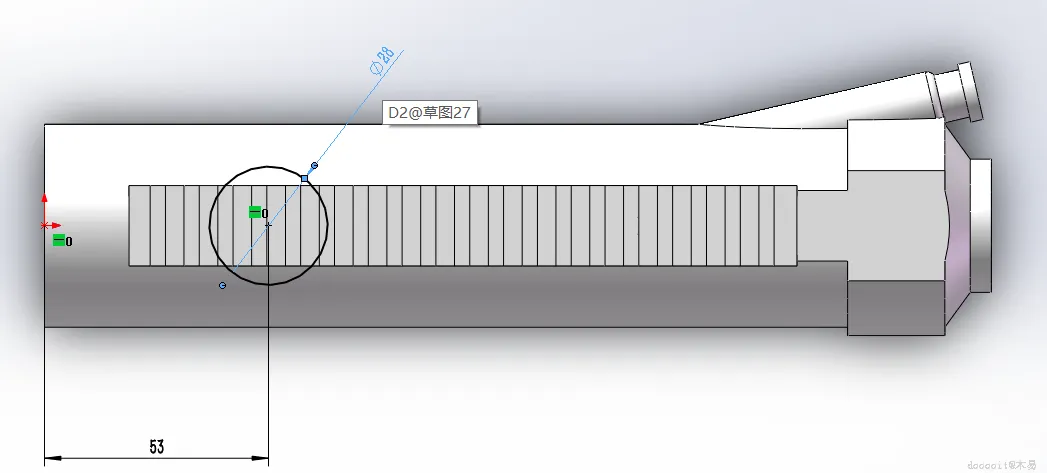

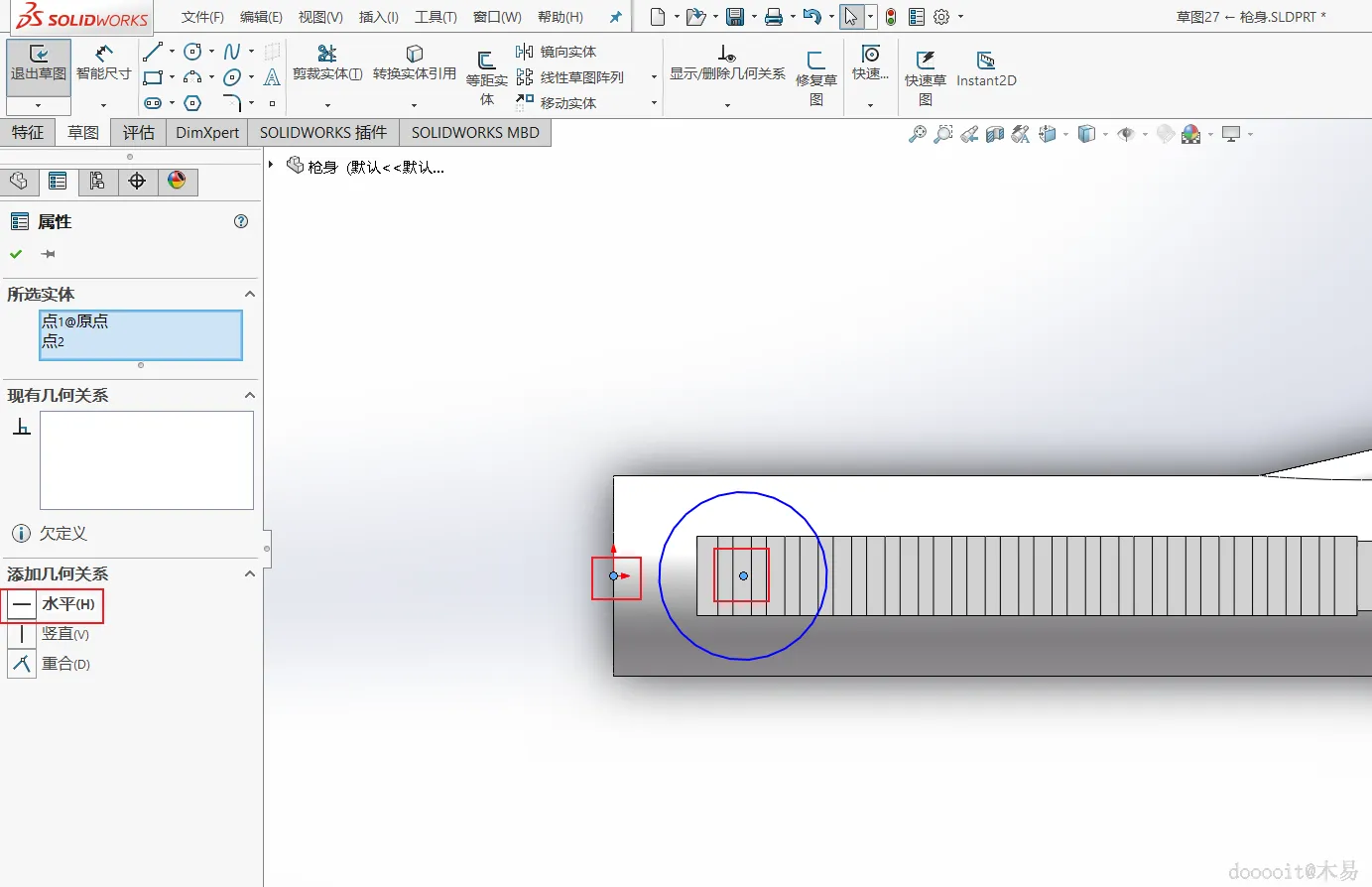

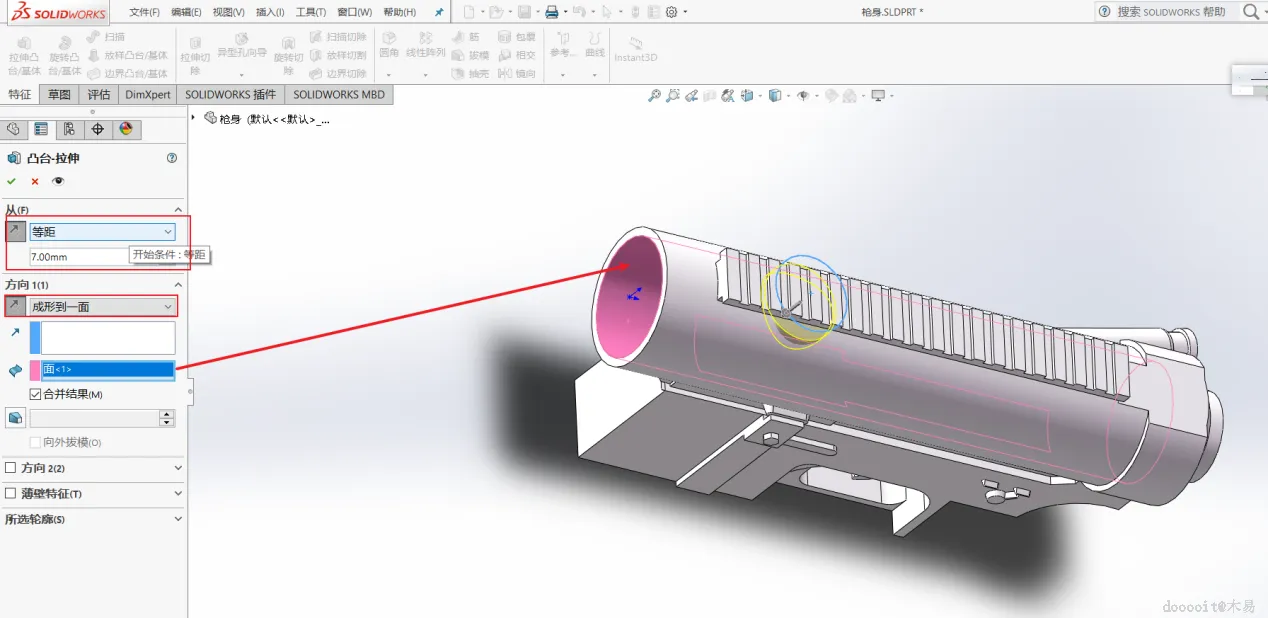

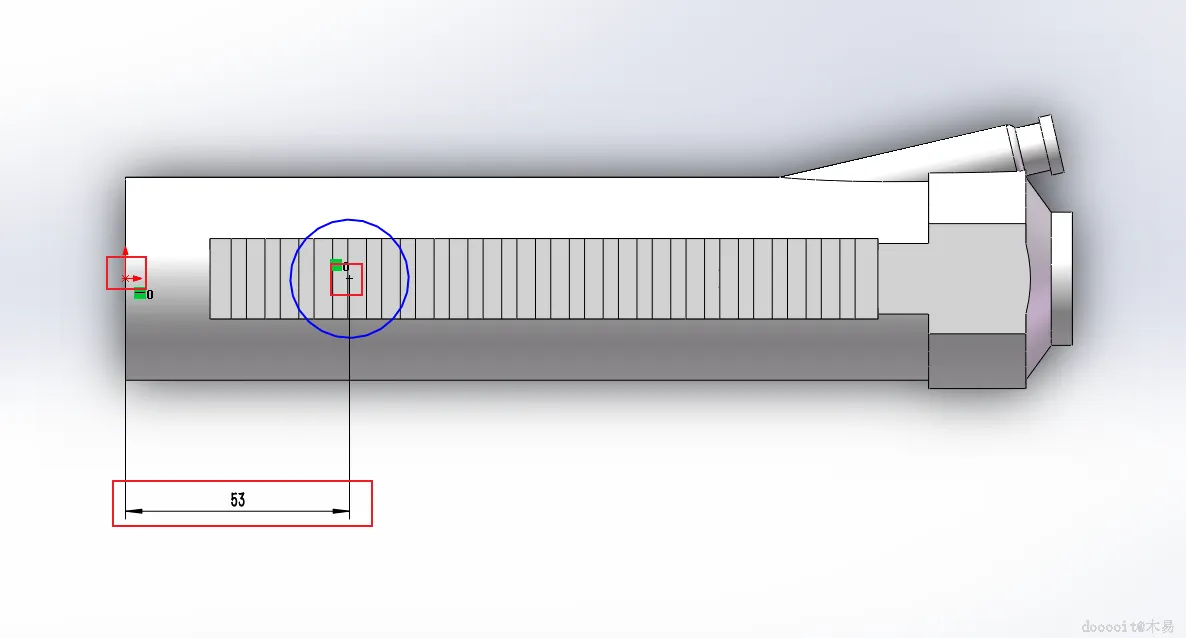

机匣头部圆盘

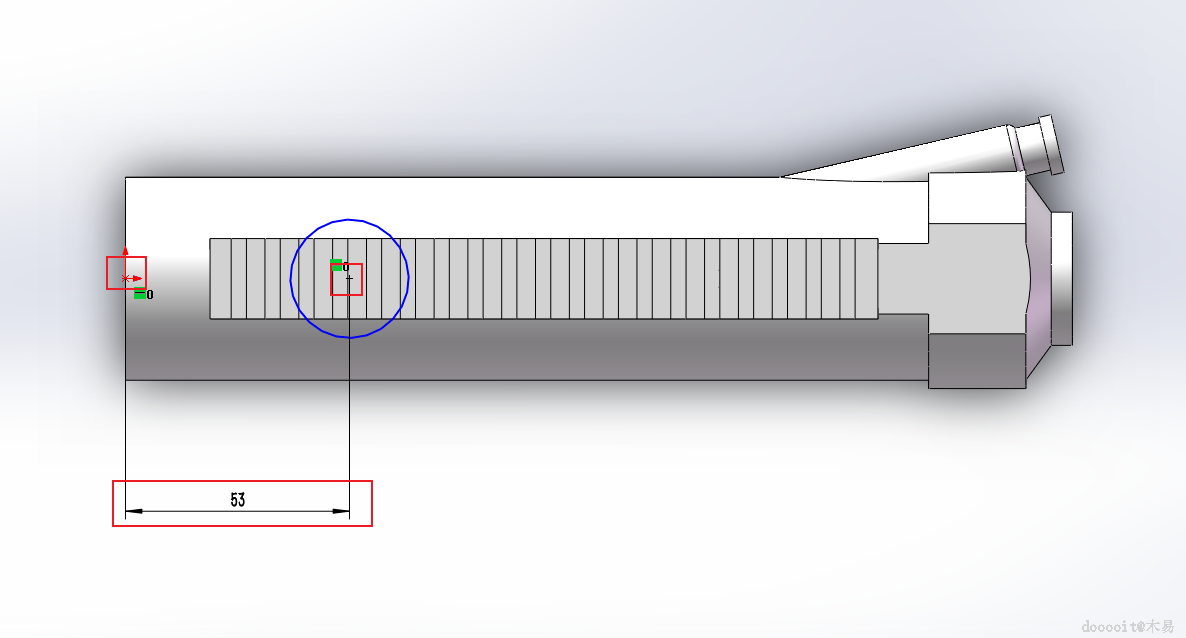

  1. 在头部绘制直径为28mm的圆,其中心距离机匣左侧中心端点53mm。使用拉伸凸台功能,设置从(F)为等距且方向反向,方向1设为成形到下一面并反向。

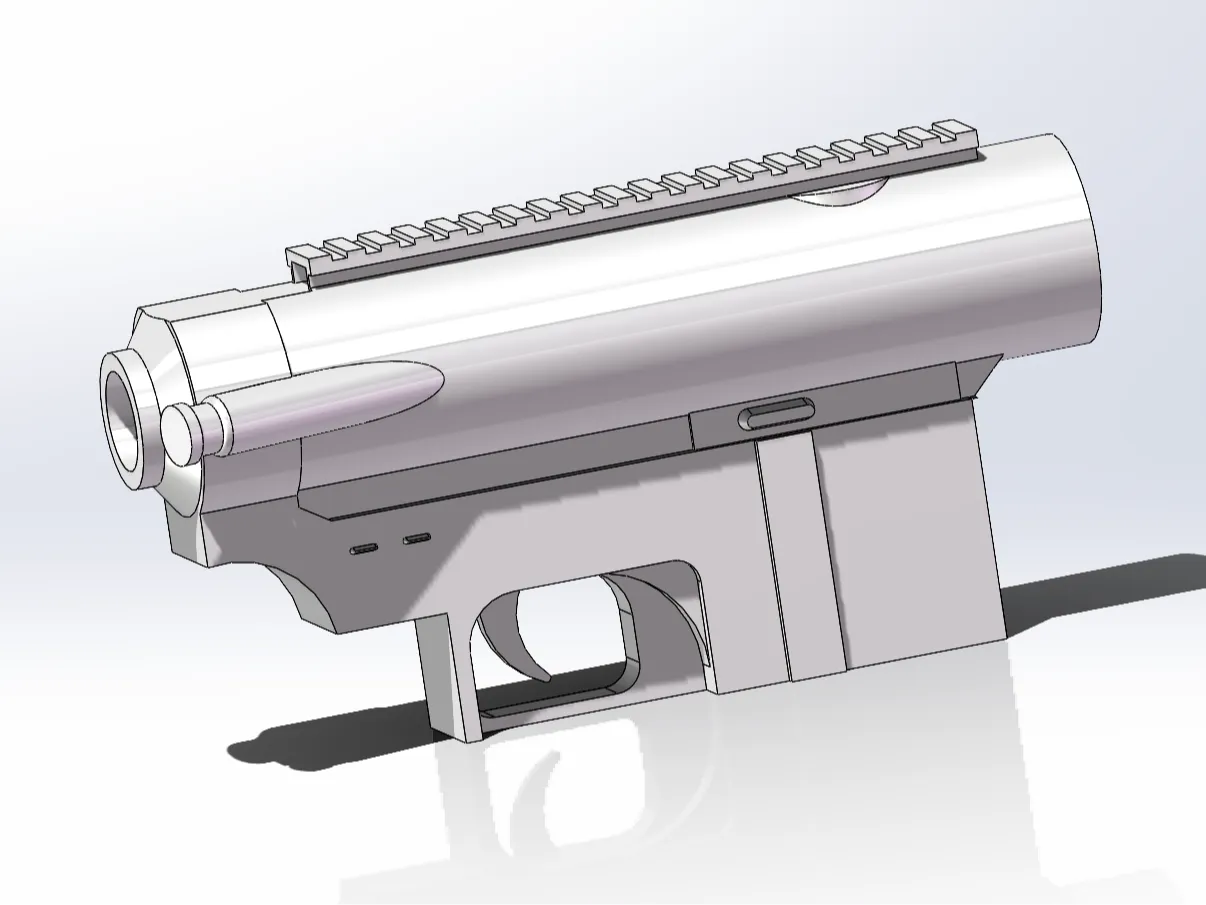

17

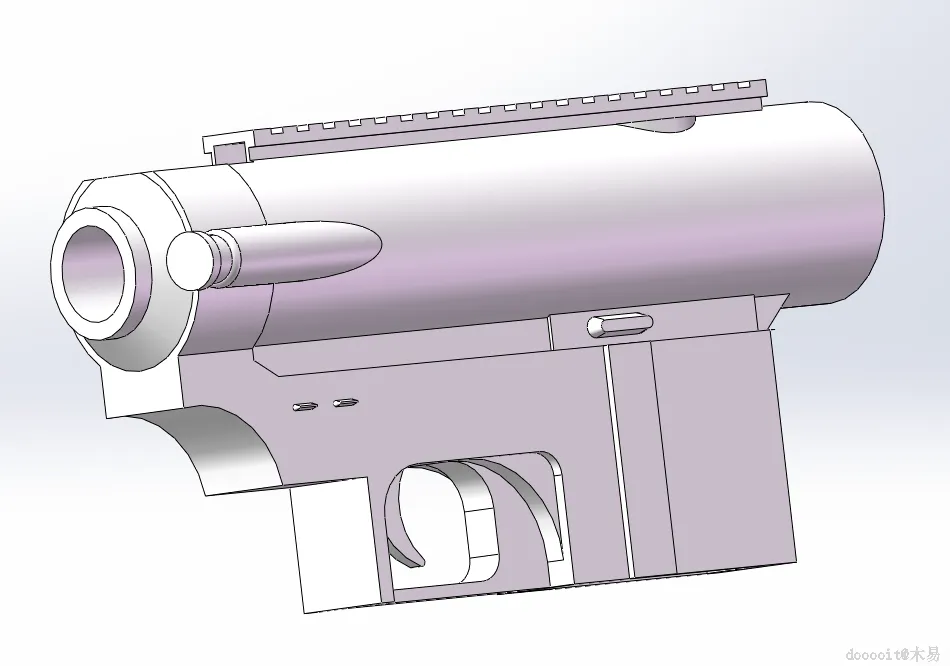

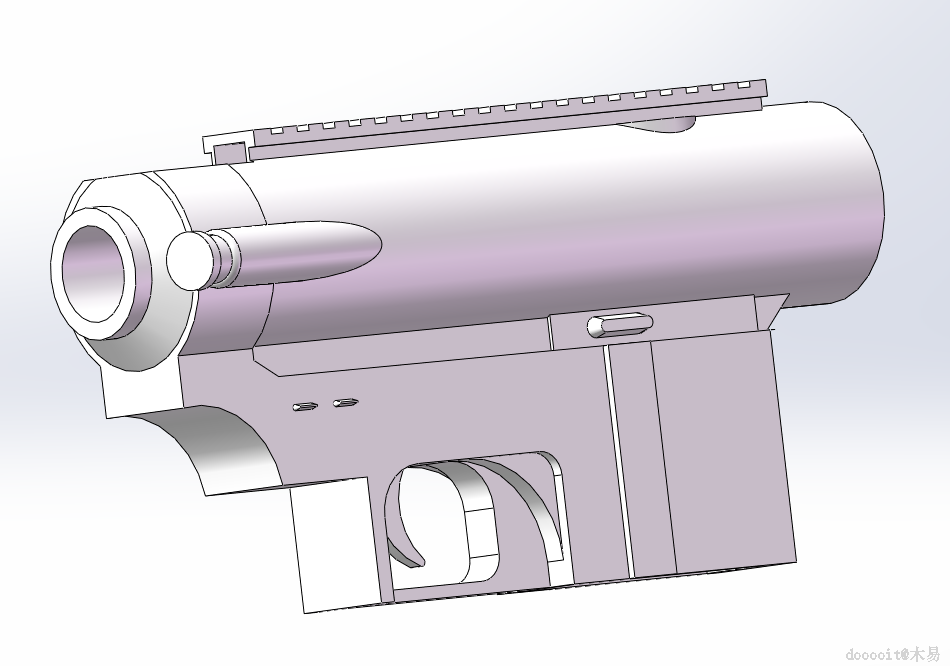

完成


SL...
枪身.SLDPRT
522.29KB
