使用笔记本电池制作移动电源

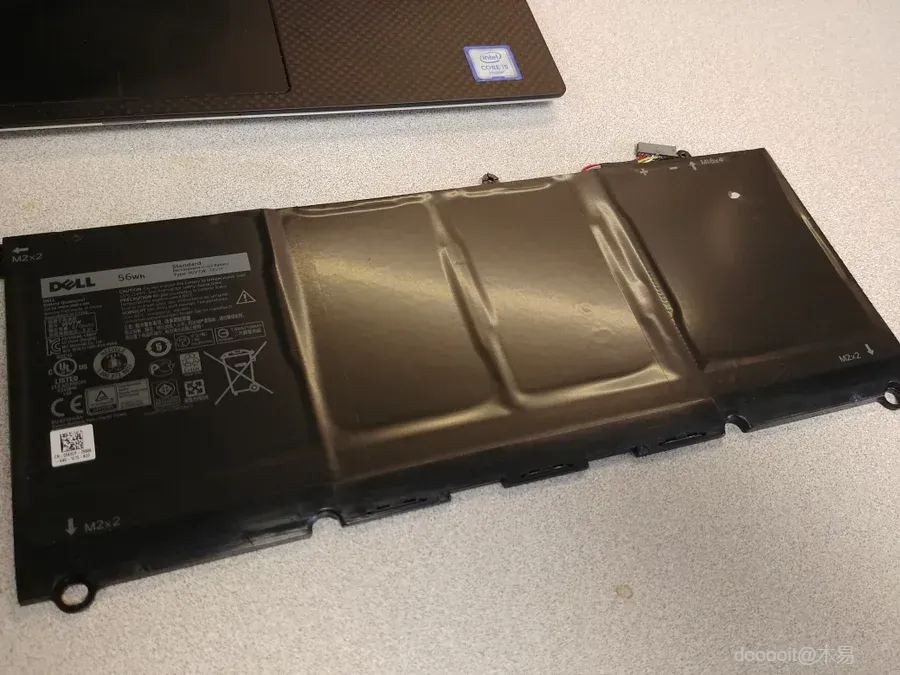

取出你的电池并移除包裹材料。

要小心，你不希望刺穿电池单元的铝壁。

使用一把锋利的实用刀来掀起尖端，并从那里开始慢慢地操作。

动作要慢，实际电池单元的铝壁可能会与塑料包裹一起脱落。

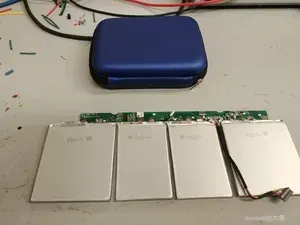

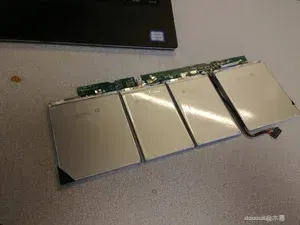

一旦电池单元暴露出来，使用钳子将它们从支撑的PCB板和电线上剪下来。

就是这样，你只需要这些电池单元来完成本教程的其余部分。

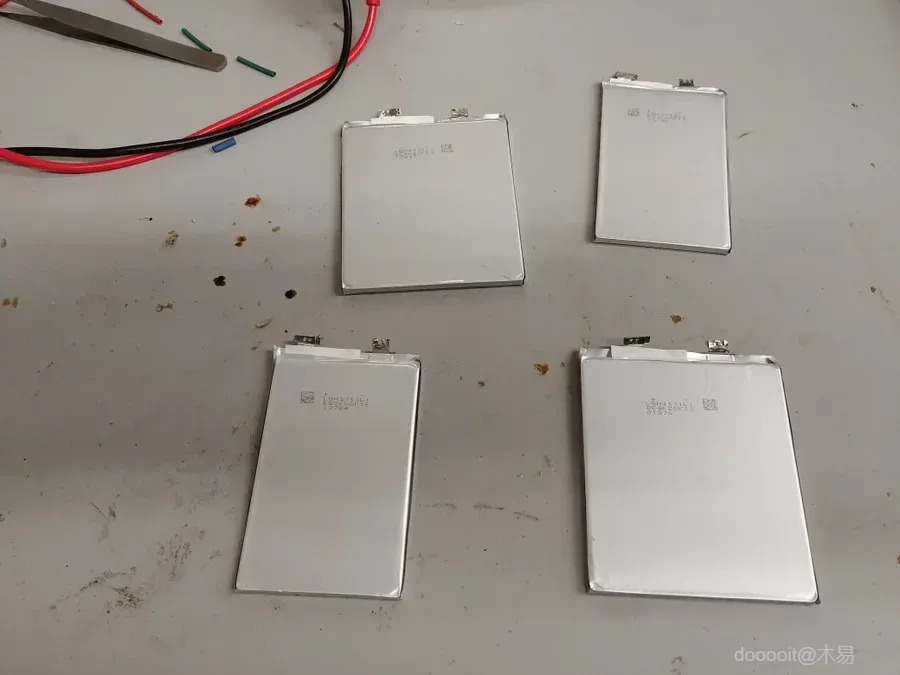

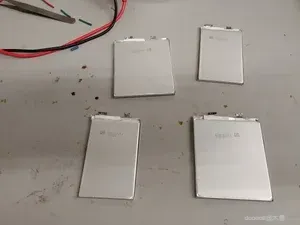

我的电池包含了4个单独的电池单元。

对于这个移动电源来说，你只需要2个电池单元提供的电压——2个电池单元串联或者简称2s。

因此，我们将使用第二对电池来增加移动电源的容量，并将它们并联连接。

在我的情况下，这些是两个较大的电池单元和两个较小的电池单元。

取1个大电池单元和1个小电池单元并将每对包裹在一起。

确保引线对齐：+与+对齐，-与-对齐。这被称为2个电池单元的并联连接，或者简称2p。

包裹好后，将这些标签焊接在一起，然后在标签上添加引线。

这里不同的颜色效果最佳……我只有红色的，所以加了一小段黑色热缩管来区分。

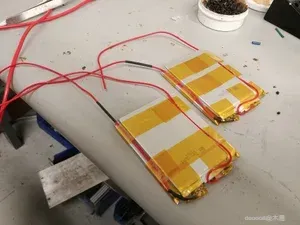

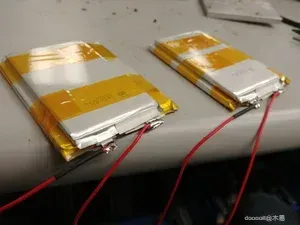

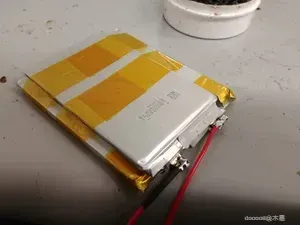

现在你有了两个电池，每个都是由两个并联的电池单元组成的。

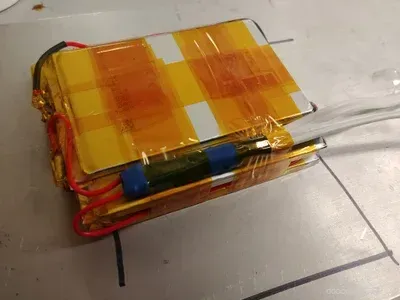

现在是时候用之前制作的2p电池包来制作更大的电池组了。

两个电池单元堆叠在一起，但这次是以-对+的方式排列。

将一边的正负极（来自不同的电池单元）连接起来。

另一对将是整个电池的+/-输出。

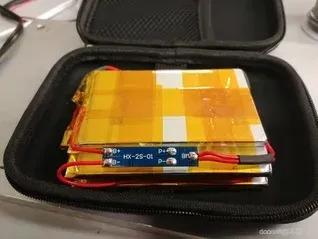

接下来是BMS单元。

BMS是电池管理系统（Battery Management System）的简称。这个名字听起来很高级，其实它就是一块小电路板，用来防止你的电池过放电和过充电。对于基于锂的电池单元来说，你确实需要这个功能。

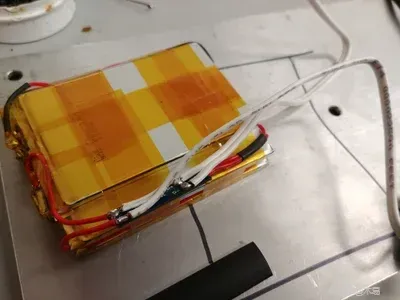

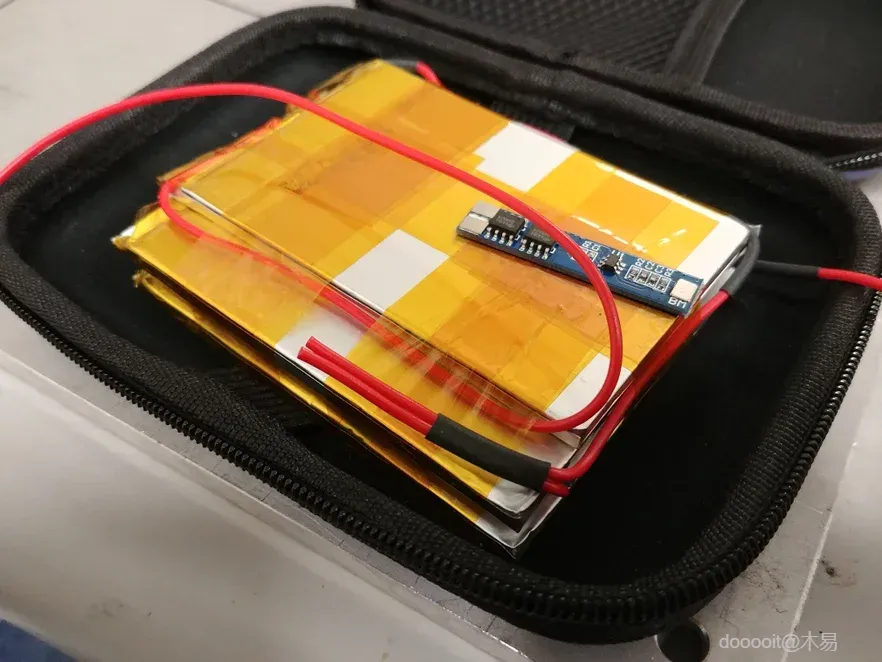

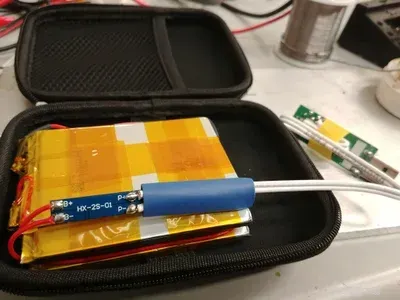

现在进入有趣的部分——把所有东西焊接在一起。

根据照片：

1. 将合并的+/-焊接到BM点。

2. 将电池输出+焊接到B+。

3. 将电池输出-焊接到B-。

4. 在B+/-处添加一根导线（让它比实际需要的更长一些），这将是充电器的输入端。

5. 同样，为P+/-添加一根较长的导线，这将是USB端口的输出端。

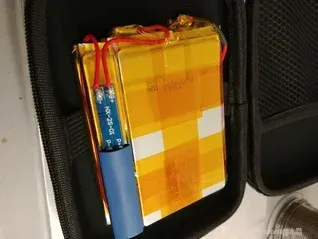

6. 收缩所有的热缩管，并用胶带将其固定在电池组上。

确保你适当地标记所有的引线！！

并且，是的，你需要在焊接各个边之前插入热缩管……

否则你就得拆焊并插入热缩管再重新焊接（问我怎么知道的……或者直接看图片就知道了……）

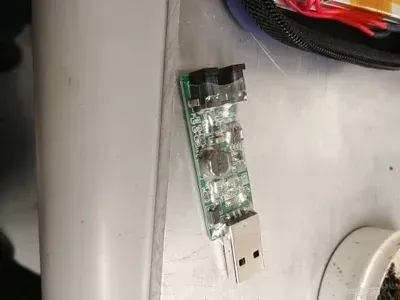

充电器单元的末端有这些巨大的母插头。

你不需要它们，直接剪掉就可以了。

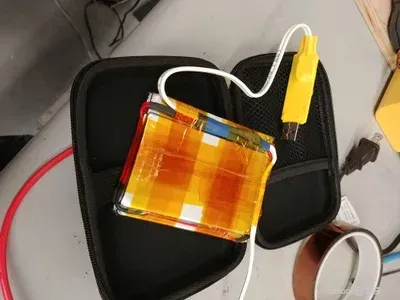

现在将充电器电路板焊接到之前做好的B+/-引线上。

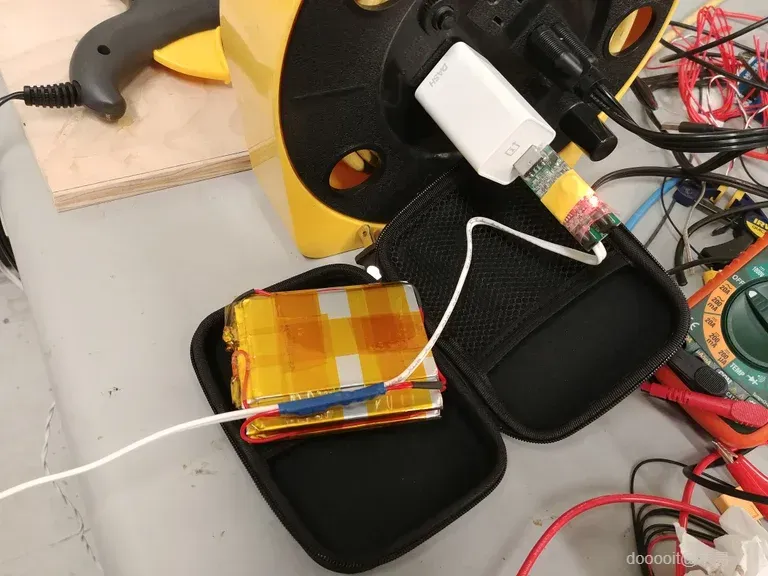

这也是一个好时机，可以插上电源看看是否在充电，以及所有的东西是否都正确接线。

请确保在操作电池和电子元件时要非常小心，遵循正确的安全措施，以避免任何可能的风险。如果不确定自己的操作，建议寻求专业人士的帮助。

现在你应该已经有了电池组，焊接并热缩好了充电器，还有一个输出端的引线暂时还没有接任何东西。

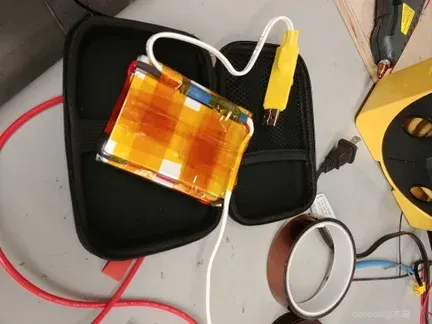

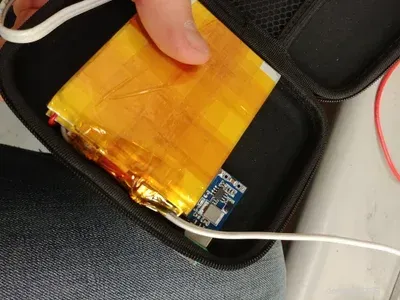

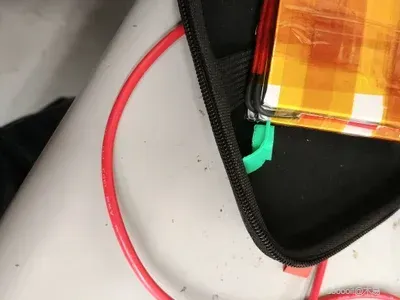

在盒子里面进行一次无胶装配，确保所有部件合适。

确认充电器的引线能够正确折叠。

确定你希望输出端的位置。

打印USB接口部分，简单的PLA材料即可。

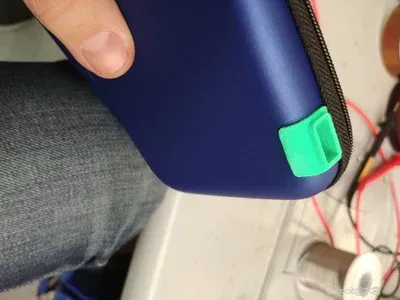

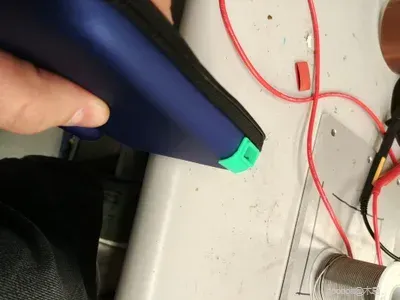

将其进行无胶装配到盒子里，它是设计成覆盖在盒子侧面的曲线上的。

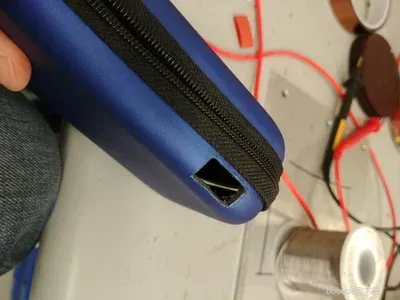

当你对装配结果满意时，为它切割一个孔，并用热熔胶固定到位。

请确保每一步操作都谨慎进行，特别是处理电子设备和使用工具时，以避免不必要的损坏或安全隐患。如果不确定某些步骤，建议查阅更多的参考资料或寻求专业意见。

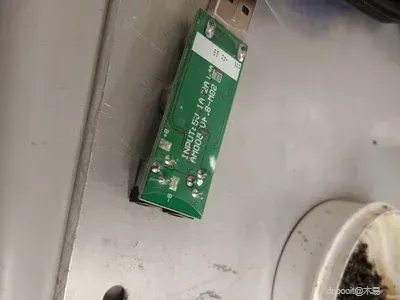

第一件事。

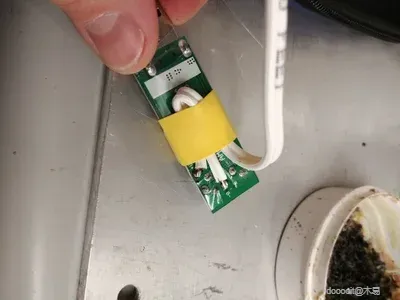

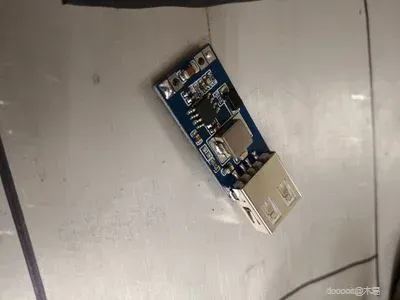

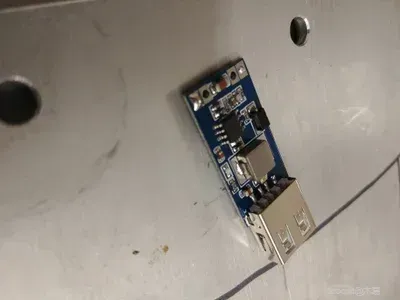

从此 PCB 上拆下 LED。它将永久连接，您不希望任何东西耗尽电池。

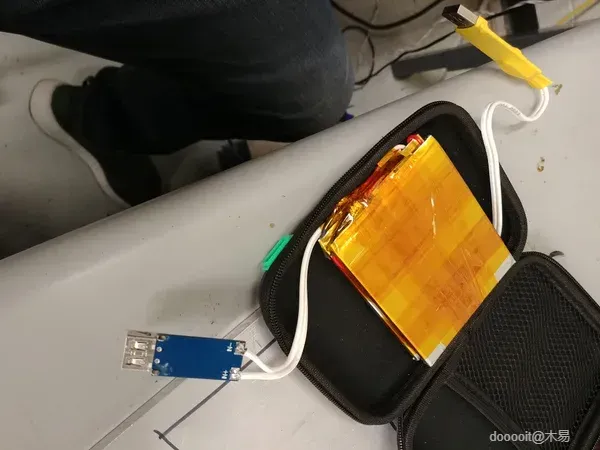

接下来检查位置，看看你是否喜欢电线的长度。

将电线焊接到 PCB 上的相应卡舌上。

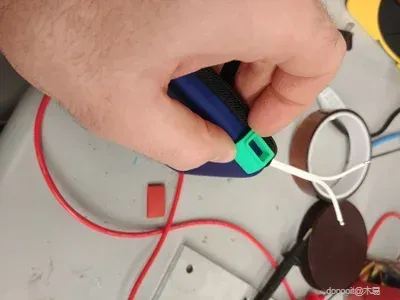

将其滑入 3D 打印的东西中并用热胶固定。

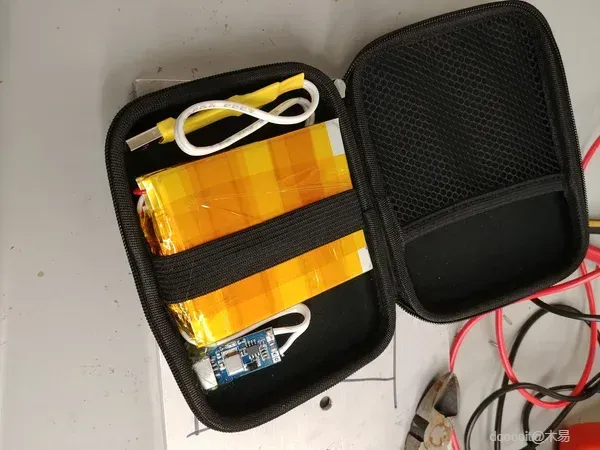

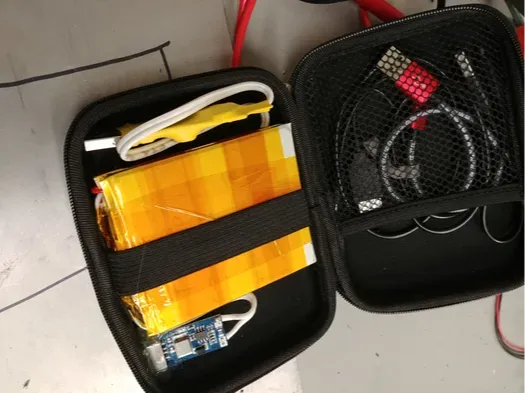

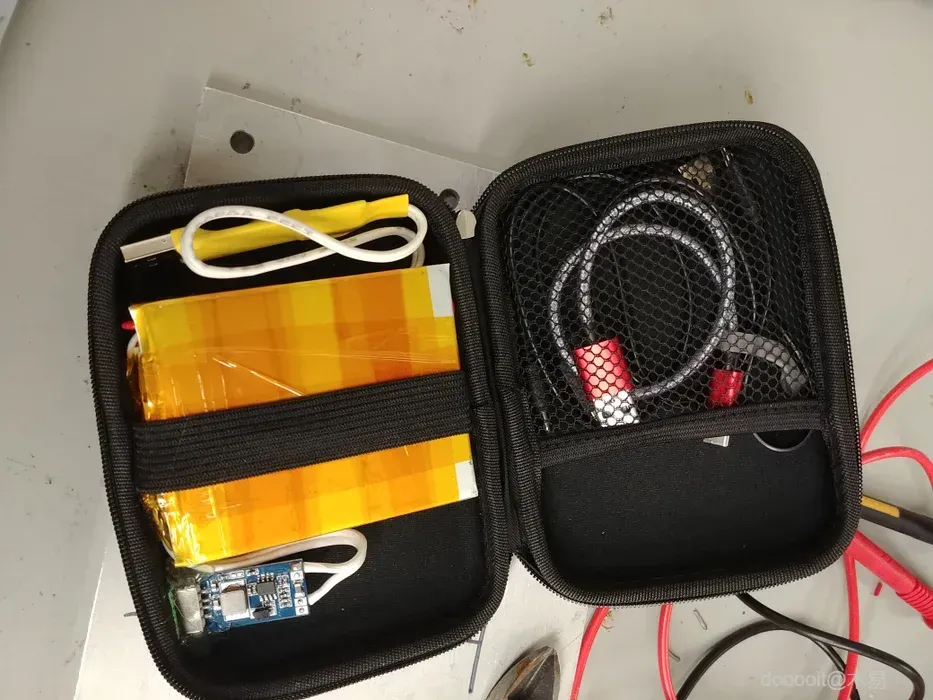

我把几根日常使用的电缆（如micro USB、USB-C等）放进了盒子内的网眼袋里。

这个空间不大，所以要注意不要塞得太满。基本上使用较短的电缆会更合适。

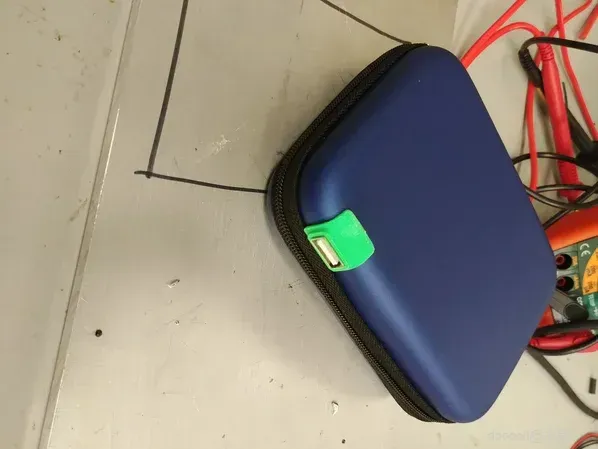

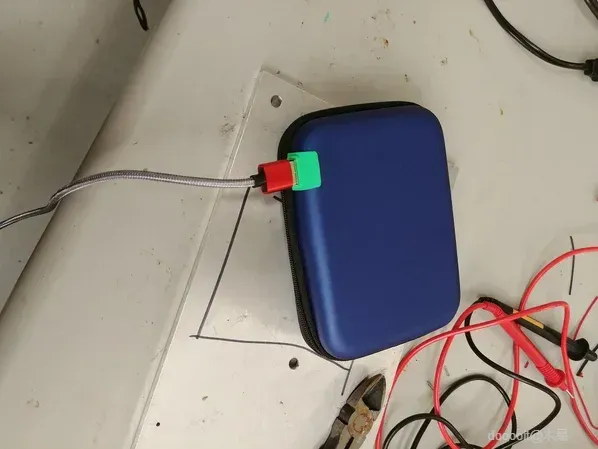

就这样，完成了。

现在你可以通过USB输出口为任何你需要充电的设备充电了。

这意味着你已经成功地将所有组件整合在一起，并且准备好使用你的自制移动电源为各种电子设备充电了。记得根据需要选择合适的电缆，并确保正确连接以避免任何可能的损坏。享受便捷的充电体验吧！
