使用123D Design绘制齿轮

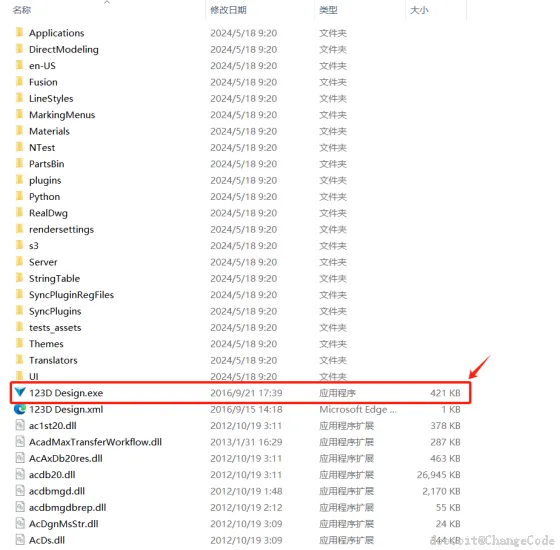

首先，双击桌面上的Autodesk 123D Design图标，或从程序列表中找到并启动它。

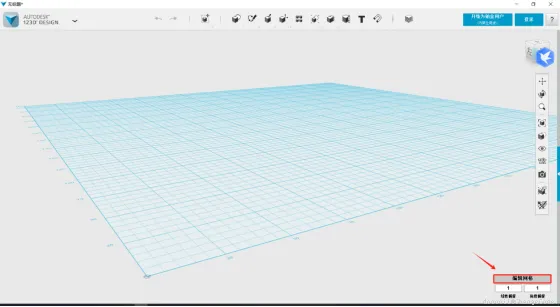

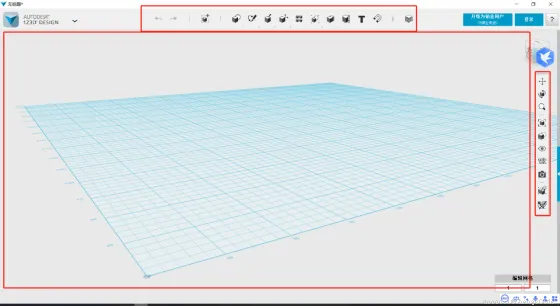

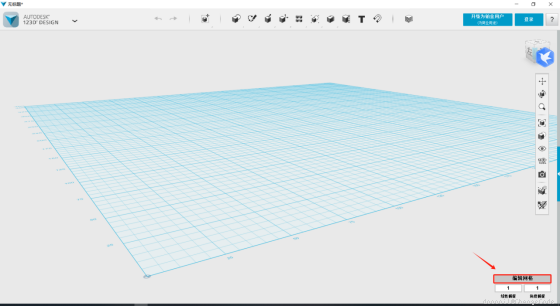

123D Design界面简洁直观，主窗口分为视图区、工具栏和菜单栏。在开始之前，快速浏览一下各个部分，了解它们的功能

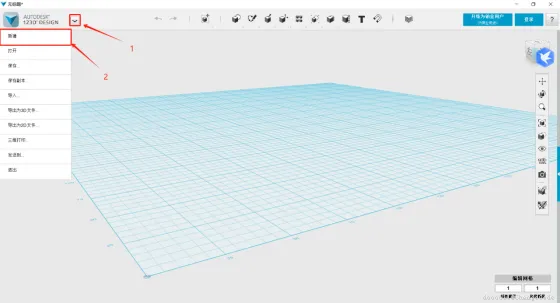

• 在启动界面或通过菜单栏选择“文件”>“新建”，创建一个新的设计文档。

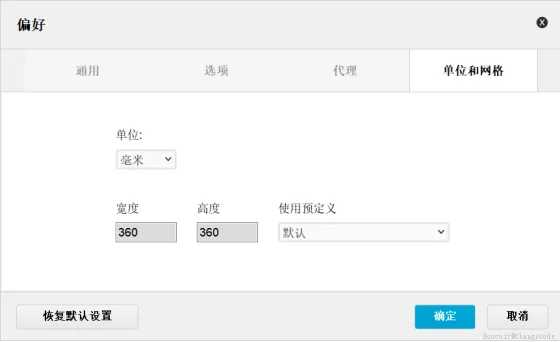

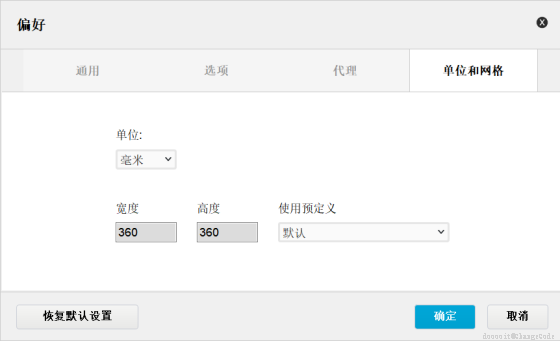

• 选择一个合适的单位系统（如毫米mm），这在处理机械零件时特别重要，因为齿轮设计往往需要精确到小数点后几位。

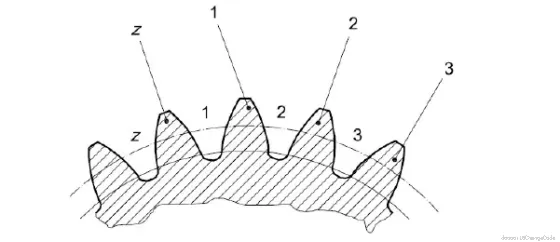

在开始设计前，明确你的齿轮参数。最基本的包括：齿数z、模数m、压力角α。

• 切换至2D绘图：在工作空间中，选择一个平面作为草图平面，通常是XY平面。

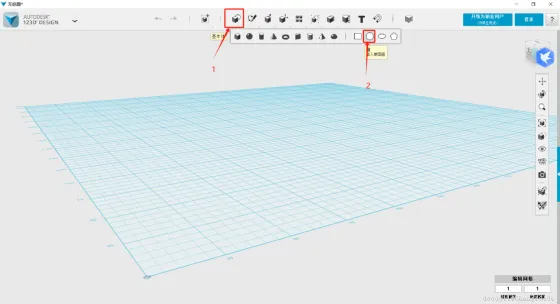

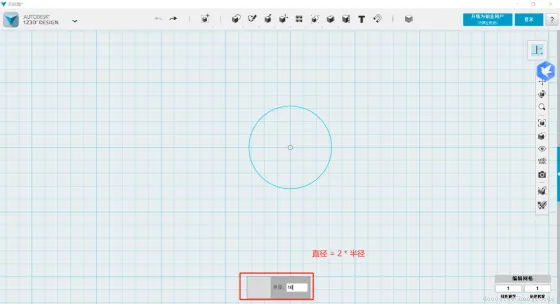

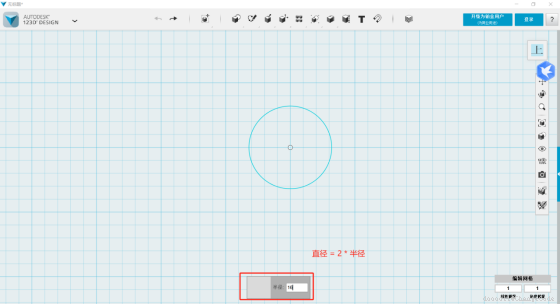

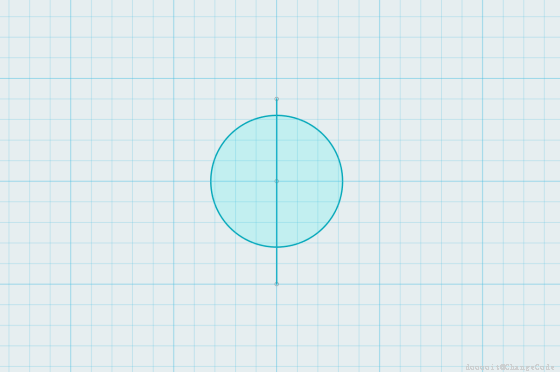

• 绘制大圆：使用“圆”工具，在草图模式下，点击并拖动以绘制一个圆，代表齿轮的分度圆。输入直径值（根据计算结果）

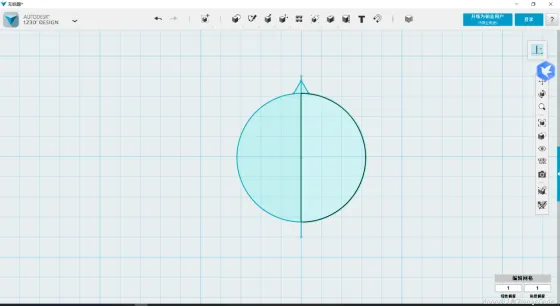

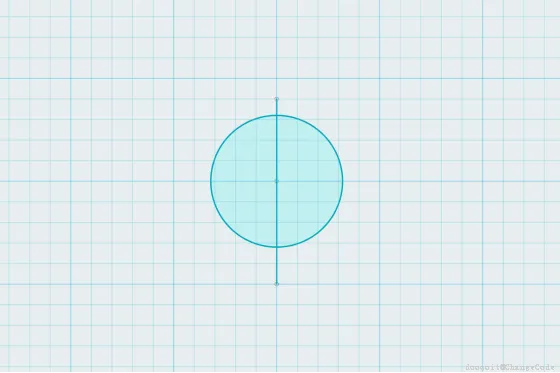

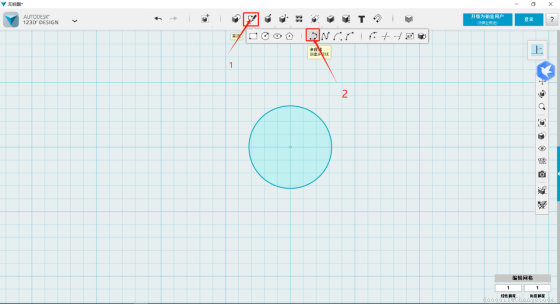

为了定位齿的位置，可以先画一条构造线，代表一个齿的中心线，垂直于分度圆并通过圆心。

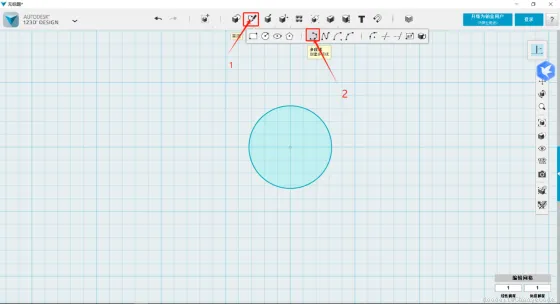

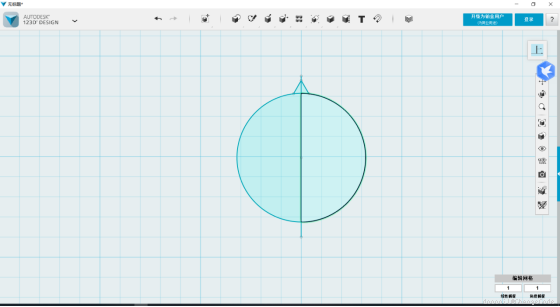

利用“直线”和“圆弧”工具，绘制一个齿的轮廓。齿形一般由直线部分和渐开线弧组成。如果手工绘制困难，可先简化为矩形齿形进行练习。

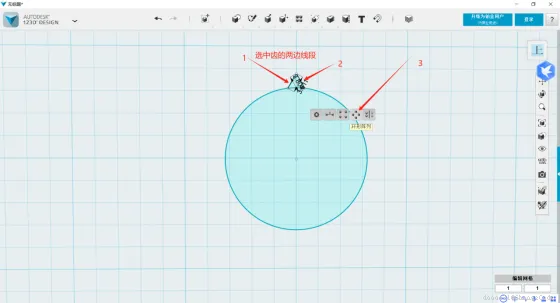

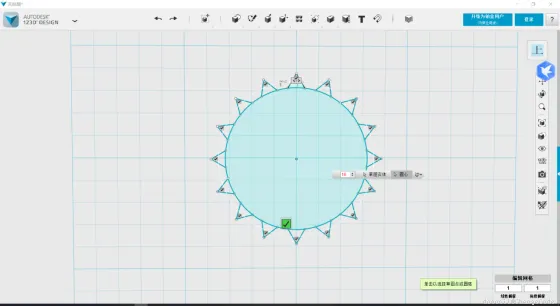

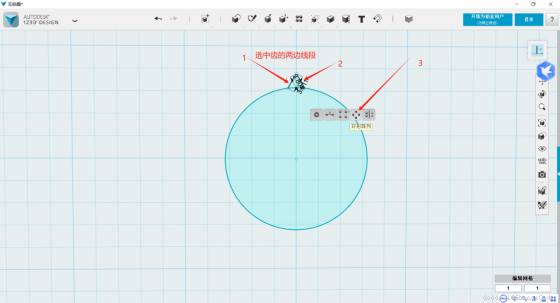

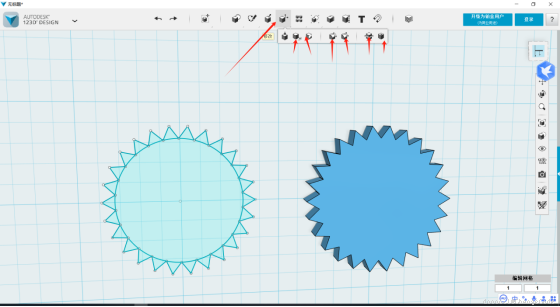

• 选择阵列工具：完成单个齿的绘制后，选中这个齿形，然后找到“阵列”或“复制并旋转”功能。

• 设置阵列参数：输入齿数，并确保旋转角度等于360度除以齿数。

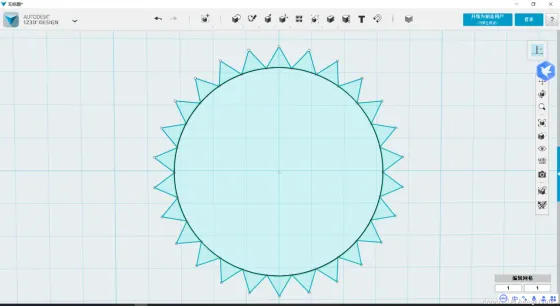

• 应用阵列：确认设置后，点击应用，即可生成完整齿轮的所有齿。

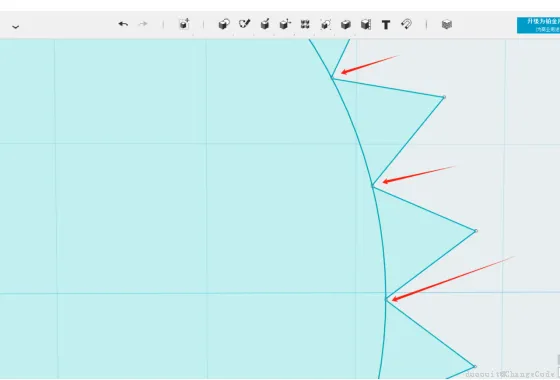

• 检查对齐：检查所有齿是否均匀对称，必要时微调位置。

• 倒角或修整：考虑给齿轮的齿顶和根部添加倒角，以减少应力集中，提高耐用性。使用“倒角”工具实现这一操作。

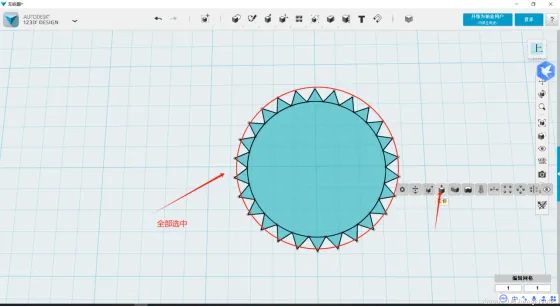

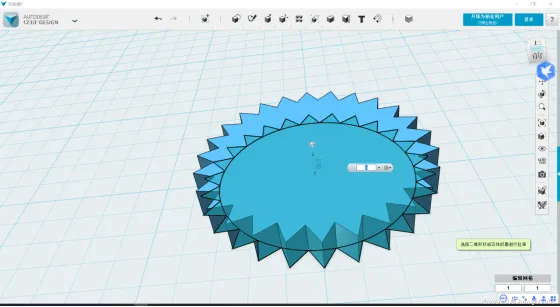

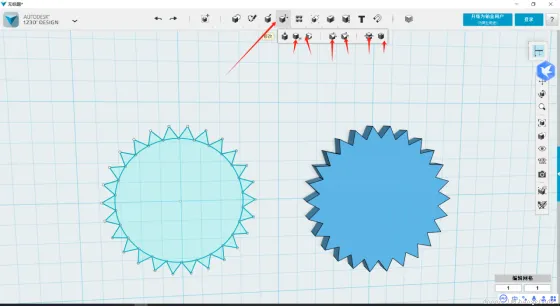

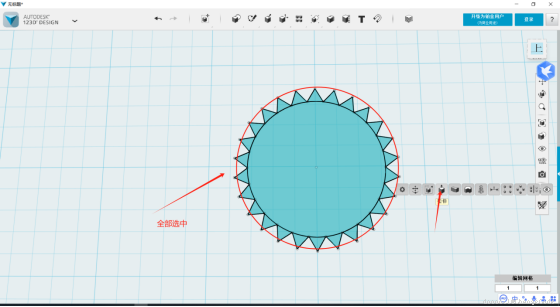

• 拉伸成型：完成2D草图设计后，选择所有的线条，使用“拉伸”工具，输入齿轮的厚度（例如5mm），从而将其转换为三维实体。

• 检查尺寸：利用软件的测量工具，再次确认齿轮的各个关键尺寸是否符合设计要求。

• 优化细节：根据需要，调整齿形、表面光洁度等，以满足特定的应用需求。

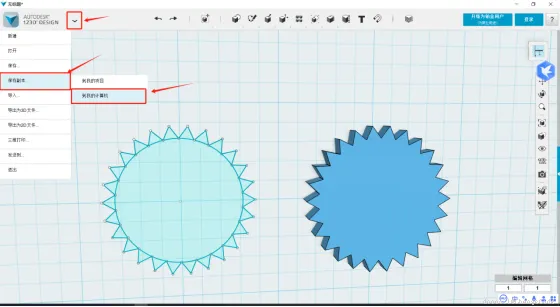

• 保存项目：通过“文件”>“保存”或“另存为”，保存你的设计文件，建议使用.123dx格式，便于后续编辑。

• 导出模型：若要用于3D打印或进一步的CAD处理，选择“导出”功能，导出为STL、OBJ或其他兼容的3D打印格式。
