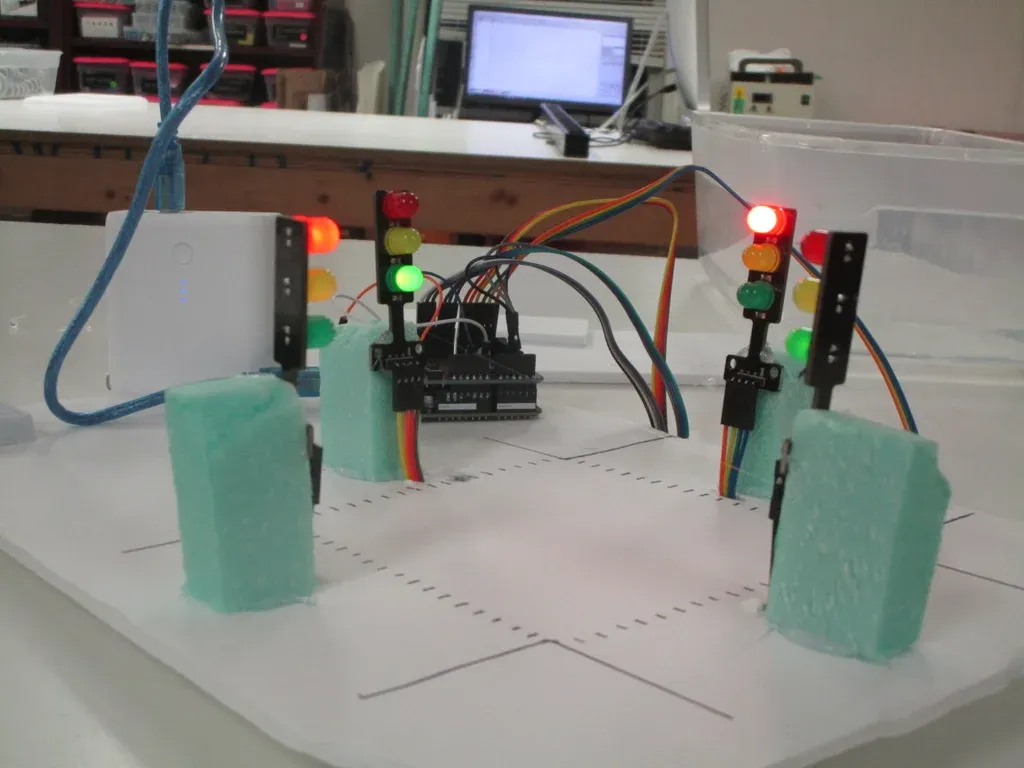

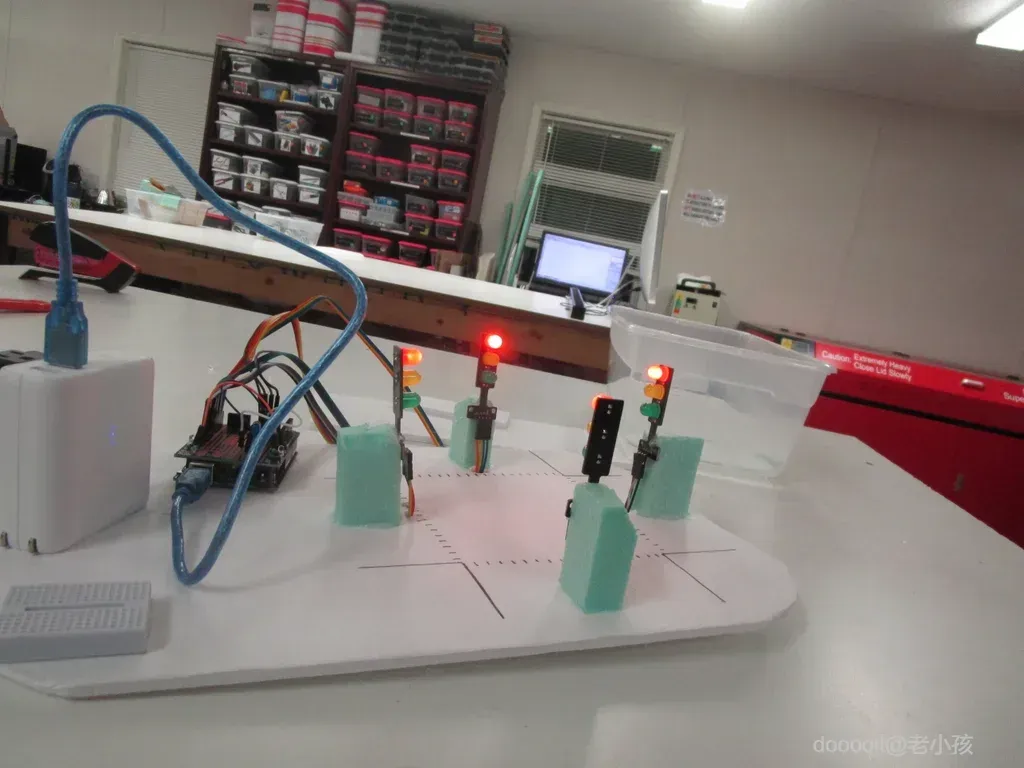

红绿灯交通控制系统

请使用简介图片作为参考

1. 首先将泡沫板切割成所需的交叉尺寸
2. 然后将四块粉色泡沫切割成你想要的灯光高度
3. 将粉色泡沫用热胶粘到刚刚在板的北、南、东、西部分切割的泡沫板上
4. 在泡沫前面切一个矩形开口，在灯即将穿过电线的位置下方

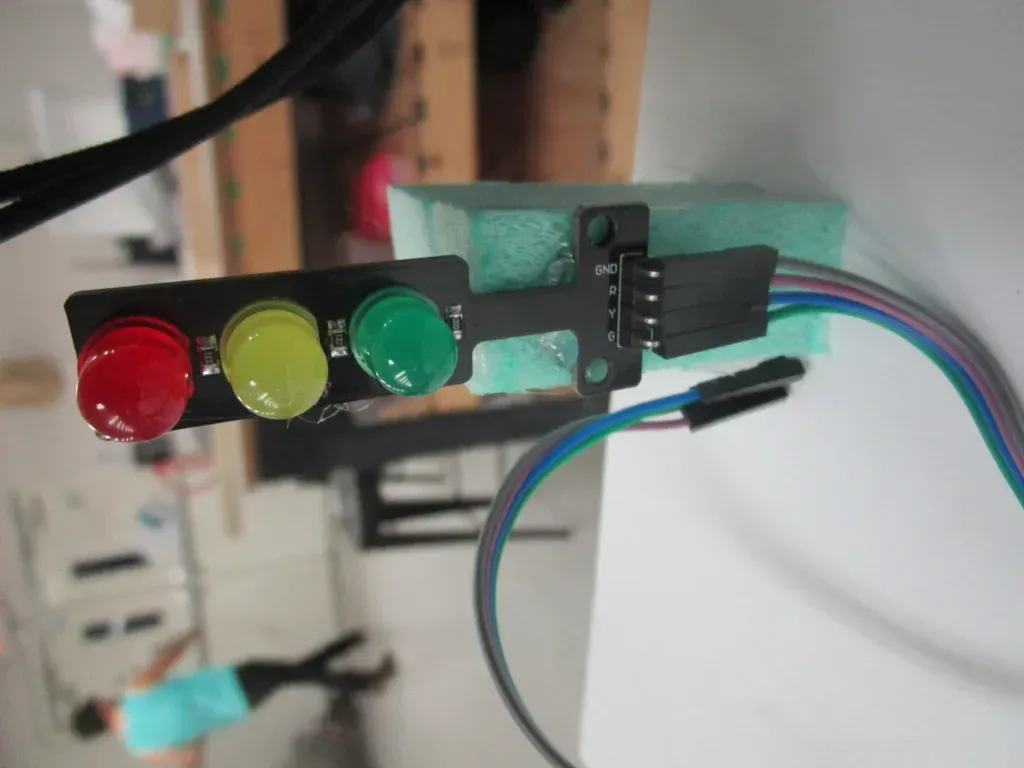

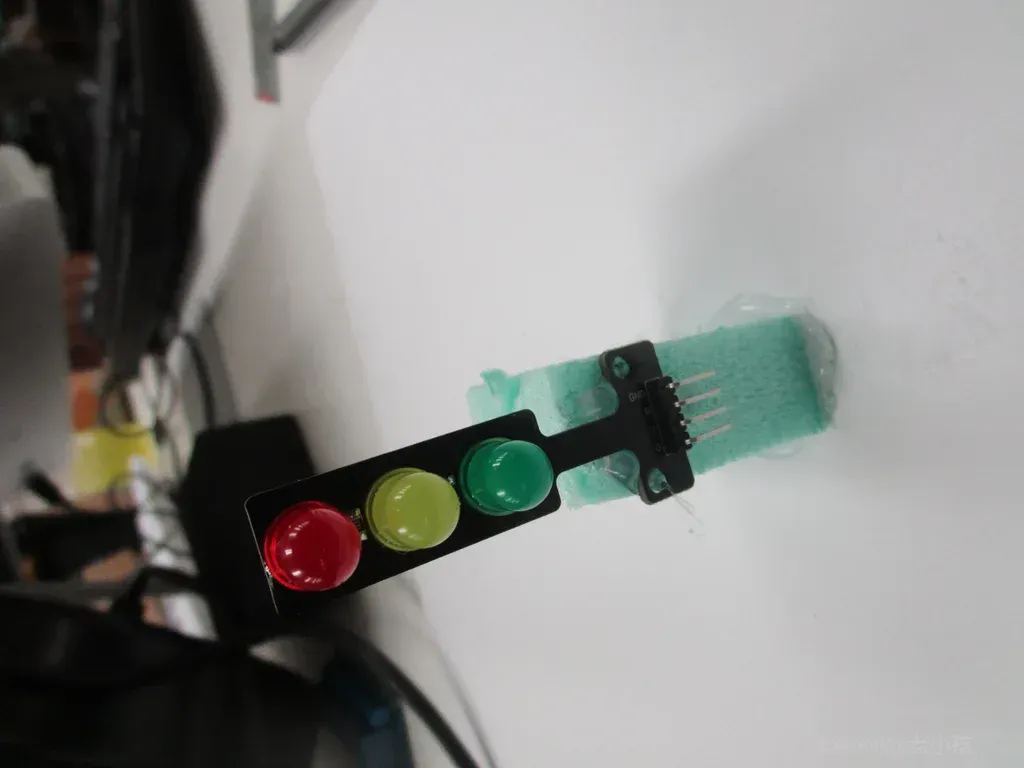

5. 将交通灯粘到路口内侧的每一块粉色泡沫上
6. 将电线的母头从底部向上穿入，并连接到灯上（注意电线的颜色，红黄绿交通灯上的针脚）

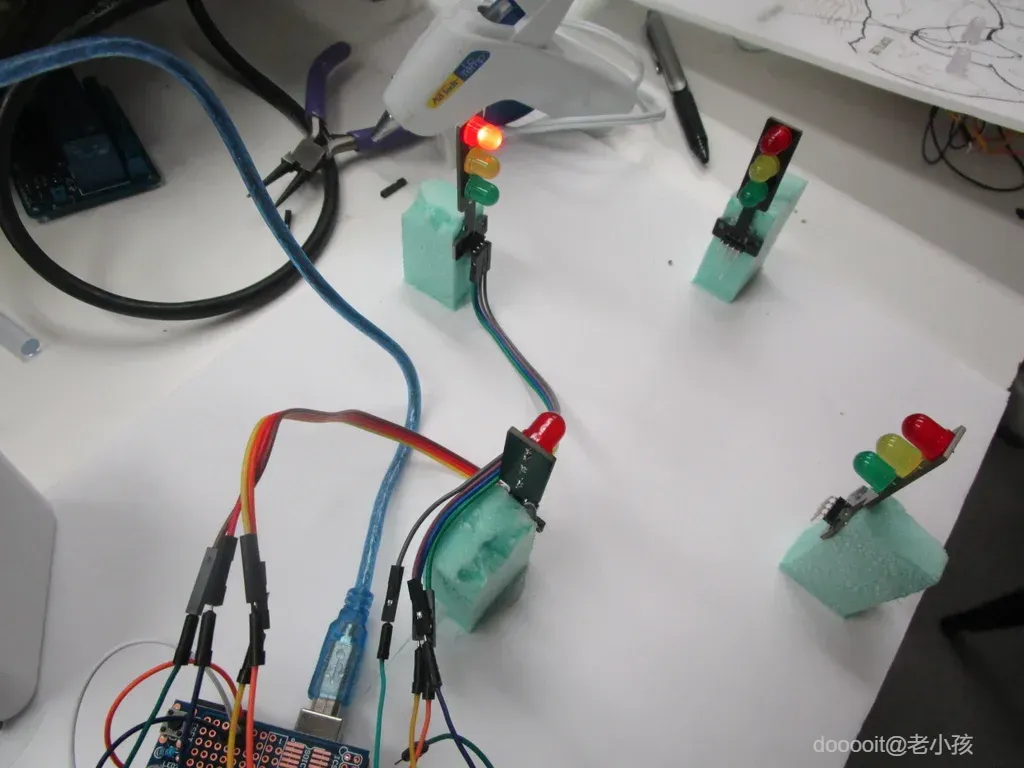

7. 将电线的公头连接至 Arduino 上的数字引脚 2-13

在最后一步中我做了以下事情：

eastLightG = 2; eastLightY = 3; eastLightR = 4; northLightG = 5; northLightY = 6; northLightR = 7; southLightG = 8; southLightY = 9; southLightR = 10; westLightG = 11; westLightY = 12; westLightR = 13; 全部都连接到 GND；

hackathon1 文件是测试交通信号灯的简单草图。GreenLights 文件是我将用来教学的文件。您需要了解的大部分内容都在代码中进行了注释。

在整个项目中，我遇到了一些问题。主要问题与灯附带的接线有关。灯工作正常，但电线却不太好。另一个提示是不要使用数字引脚 1 和 0，因为我使用的代码包括串行通信（需要 0/1）以将消息传回计算机。最后，这些材料用于证明一个概念，因此如果有东西掉落，可能需要热胶枪。

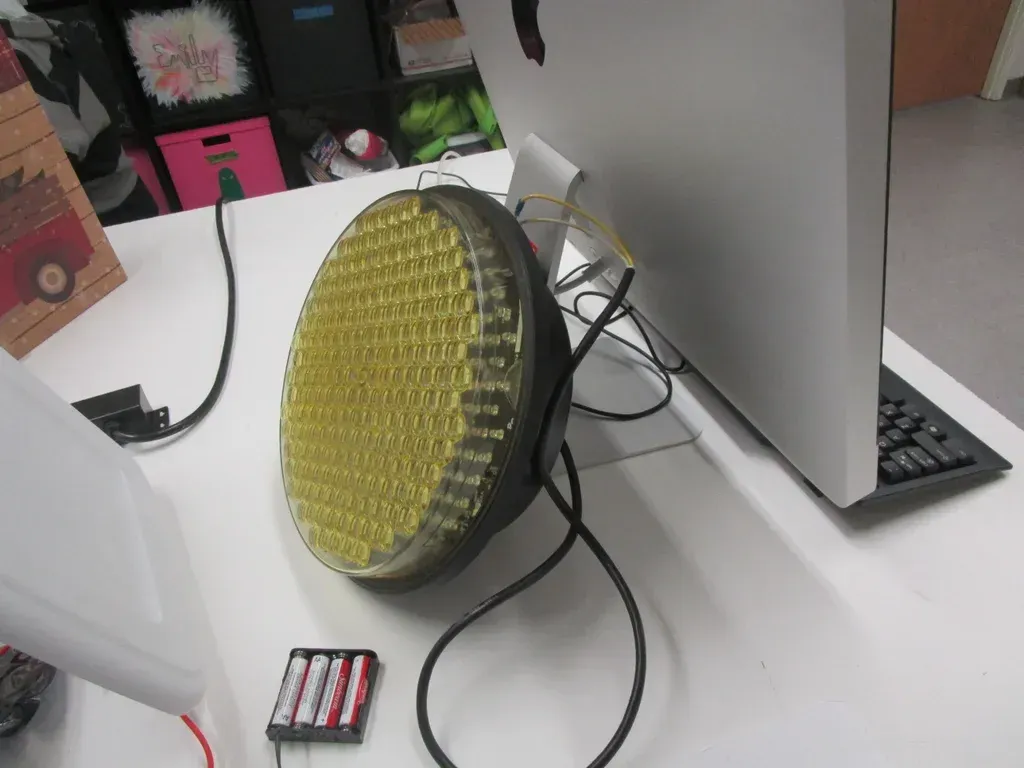

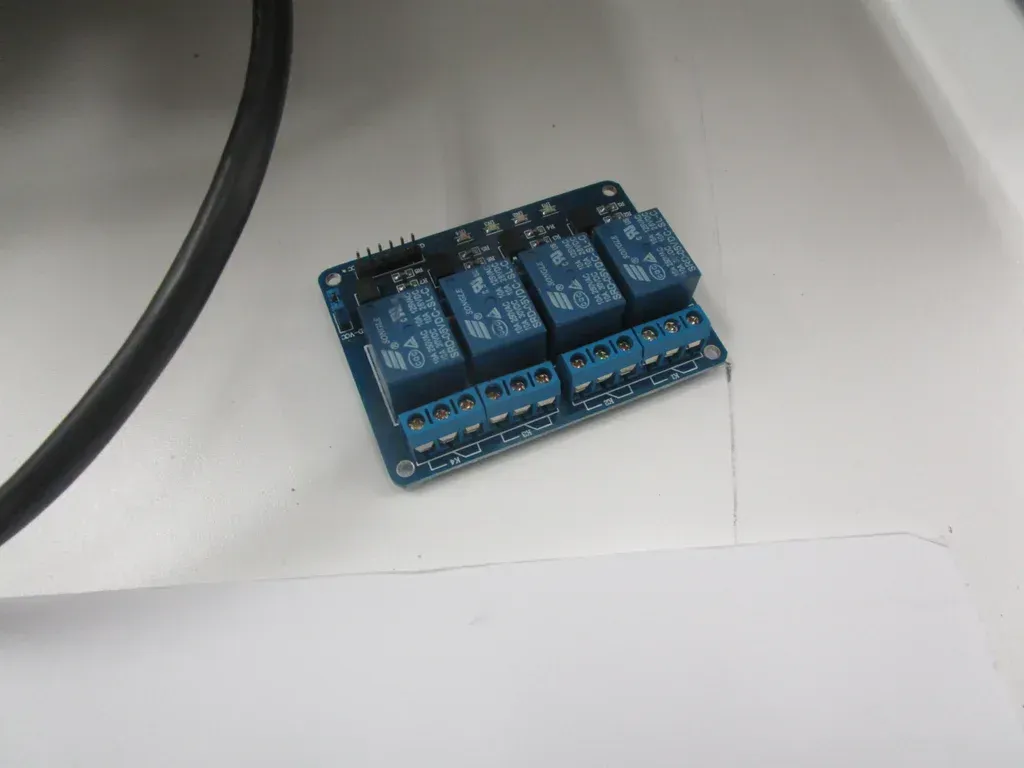

我期待着从原型设计阶段转向更高质量的建筑材料。这是我在挪威留学时可以学到的四堂课之一，敬请期待。您在图片中看到的灯是真正的黄灯。我希望使用继电器将其与 Arduino 配合使用，以便学生可以看到实际交通信号灯的一部分的完整尺寸和亮度。总的来说，这是一种向其他人展示 Arduino 工作原理的更简单（很酷）的方式！
