趣味萝卜环

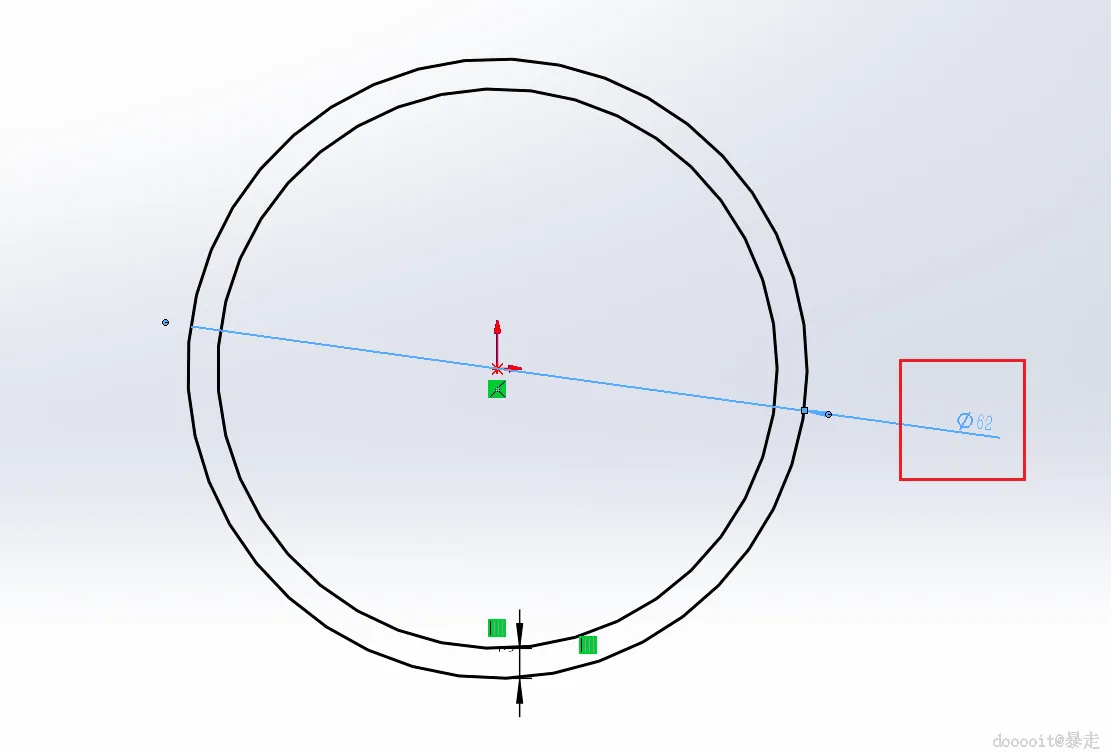

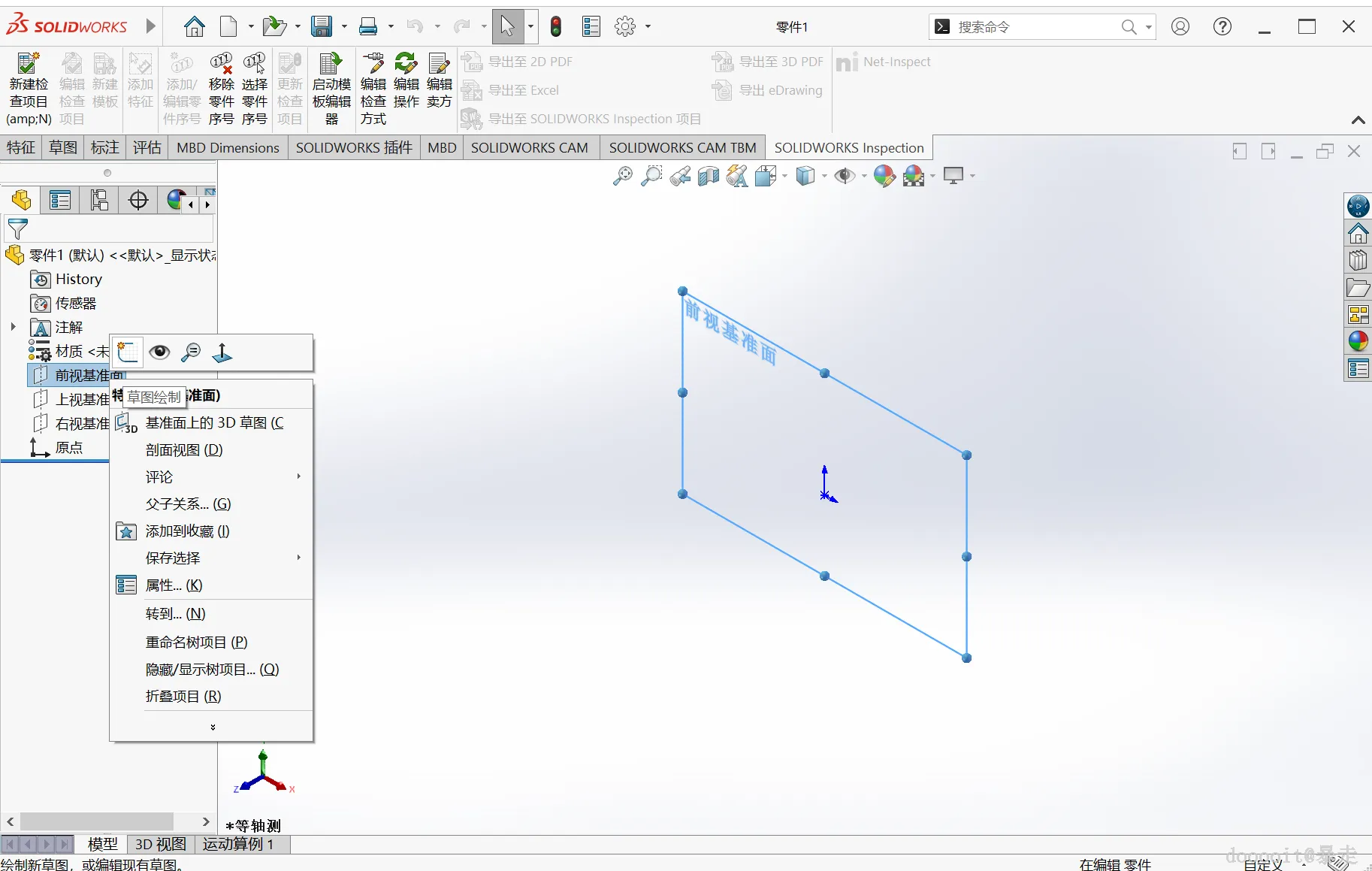

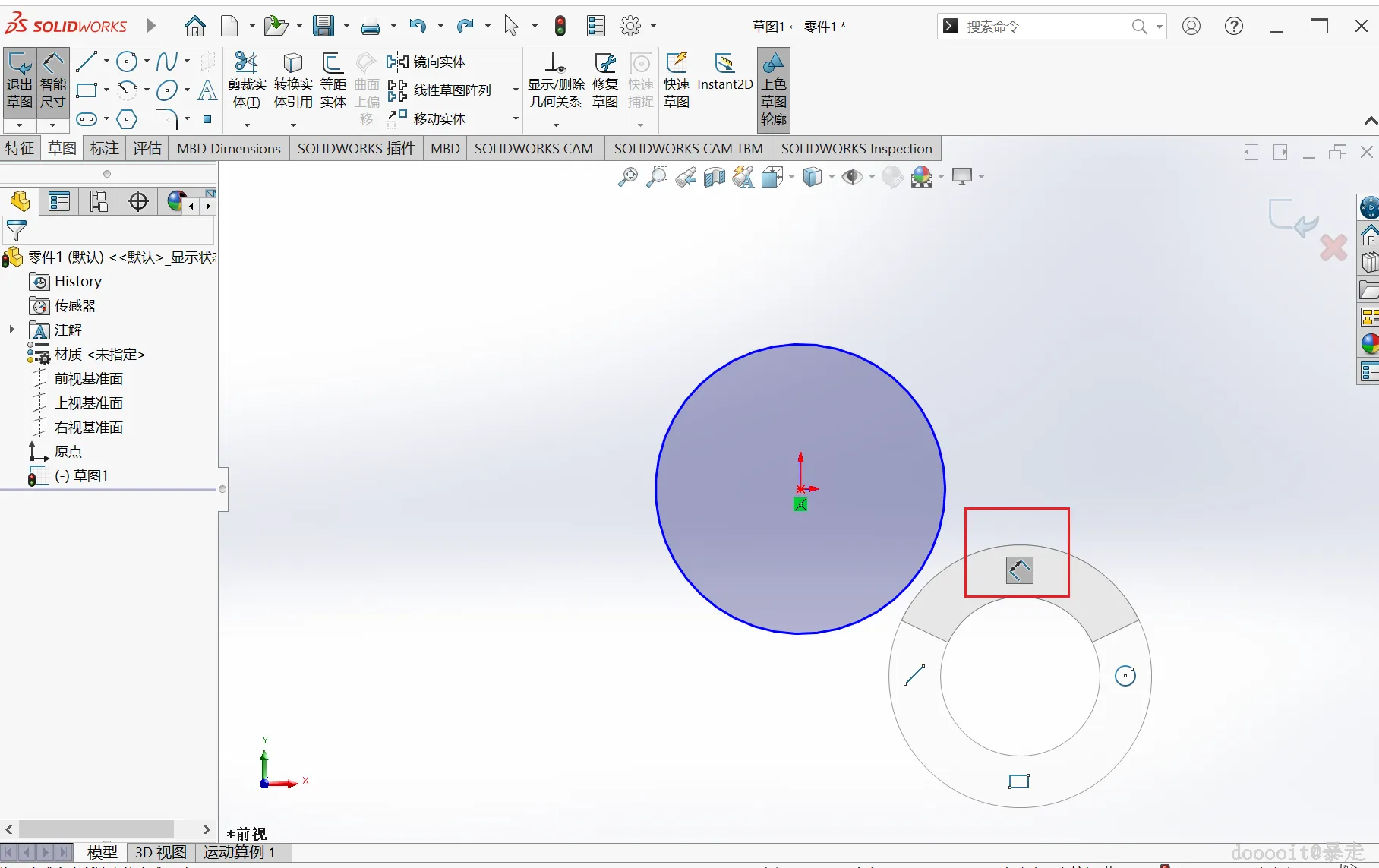

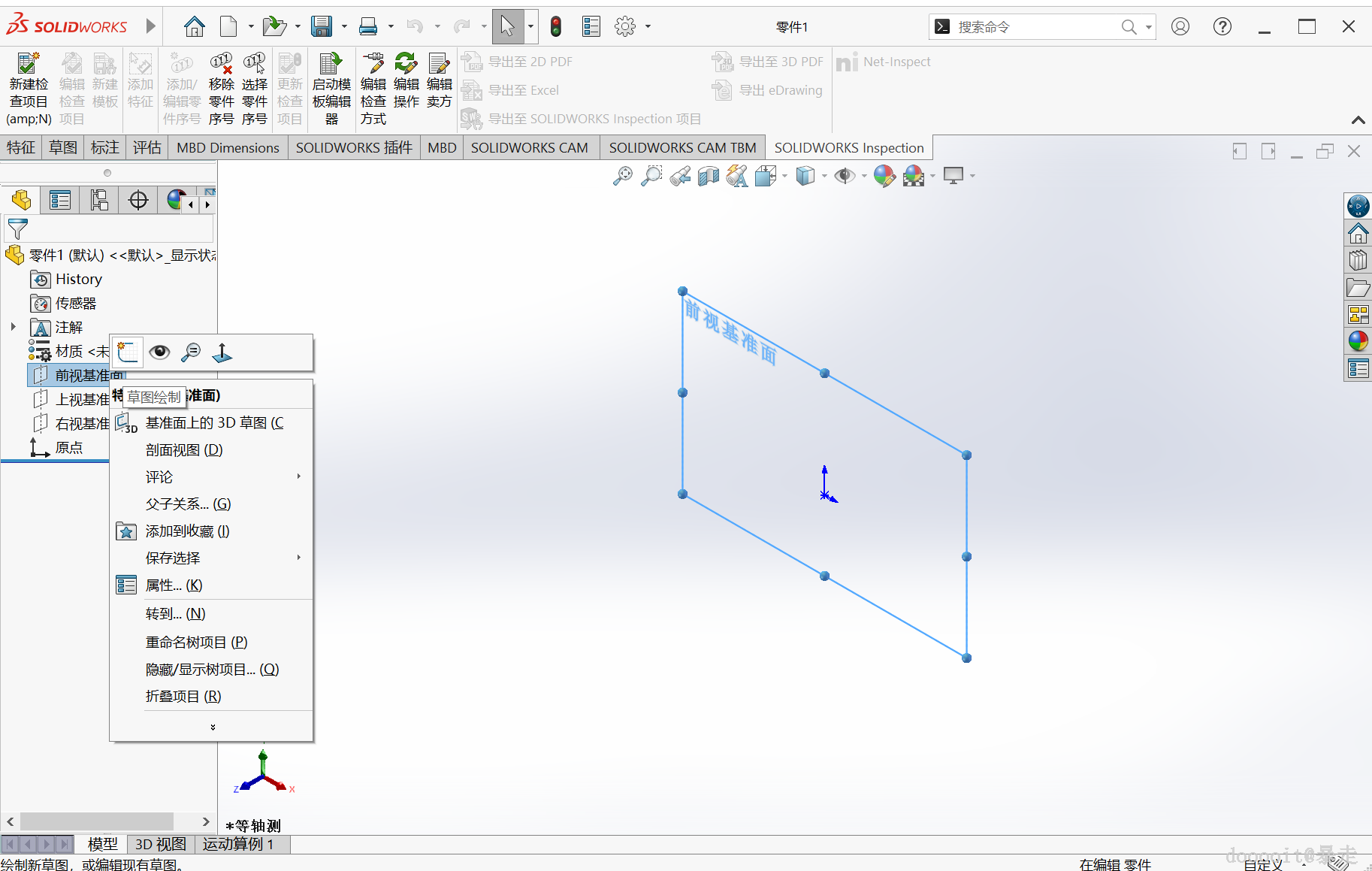

选择前视基准面作为草图绘制的平面。然后，激活圆形绘制工具，并从原点开始绘制一个圆。接下来，使用智能尺寸工具（左键按下并向上滑动即可）对所绘圆进行直径标注。圆的直径尺寸为62mm。

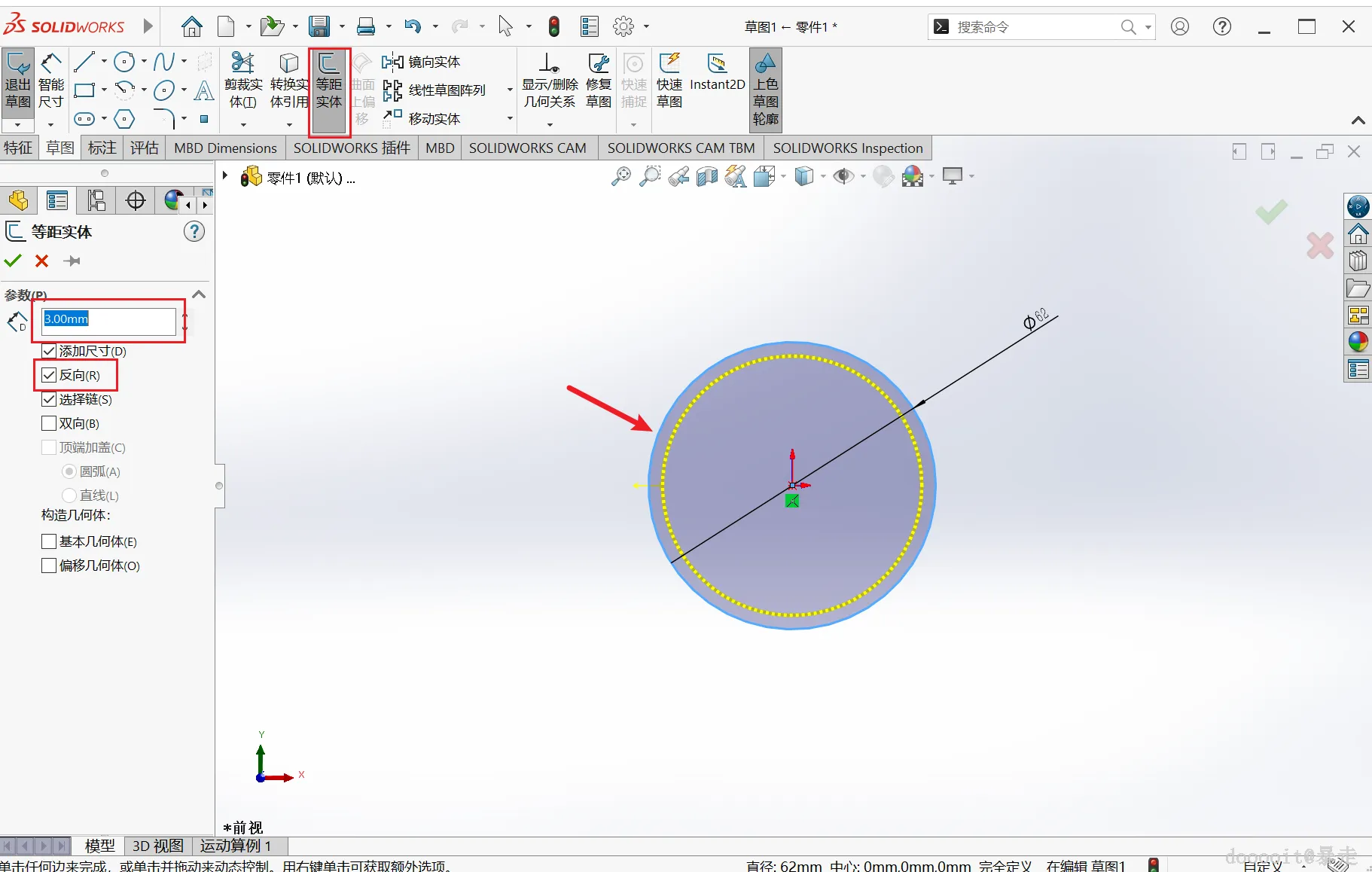

首先，在草图选项卡中找到“等距实体”功能并选中它。设置等距距离为3毫米，并选择反向选项以确保等距方向正确。接下来，选中您之前绘制的圆的边线来完成该等距操作的设置。

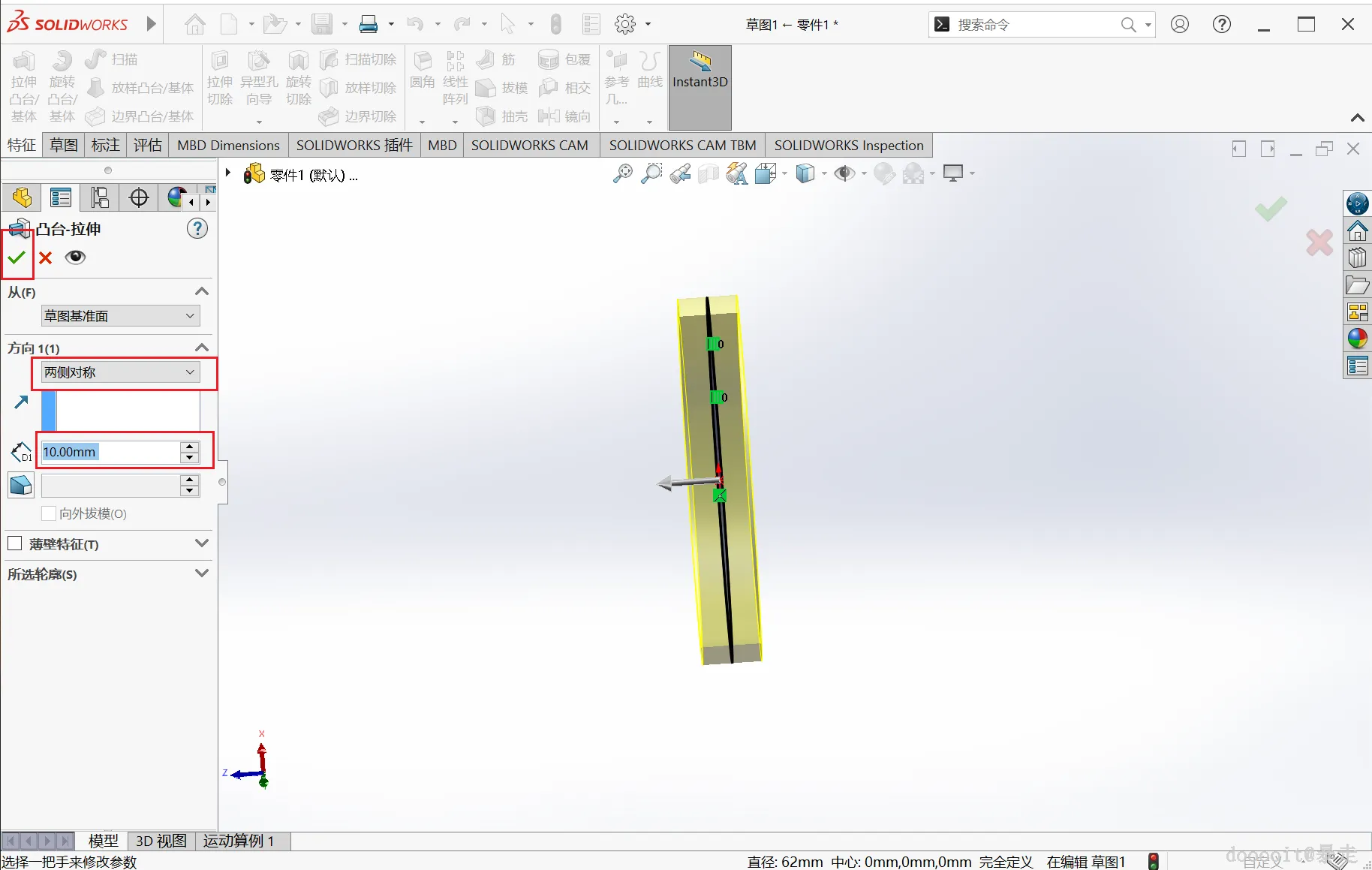

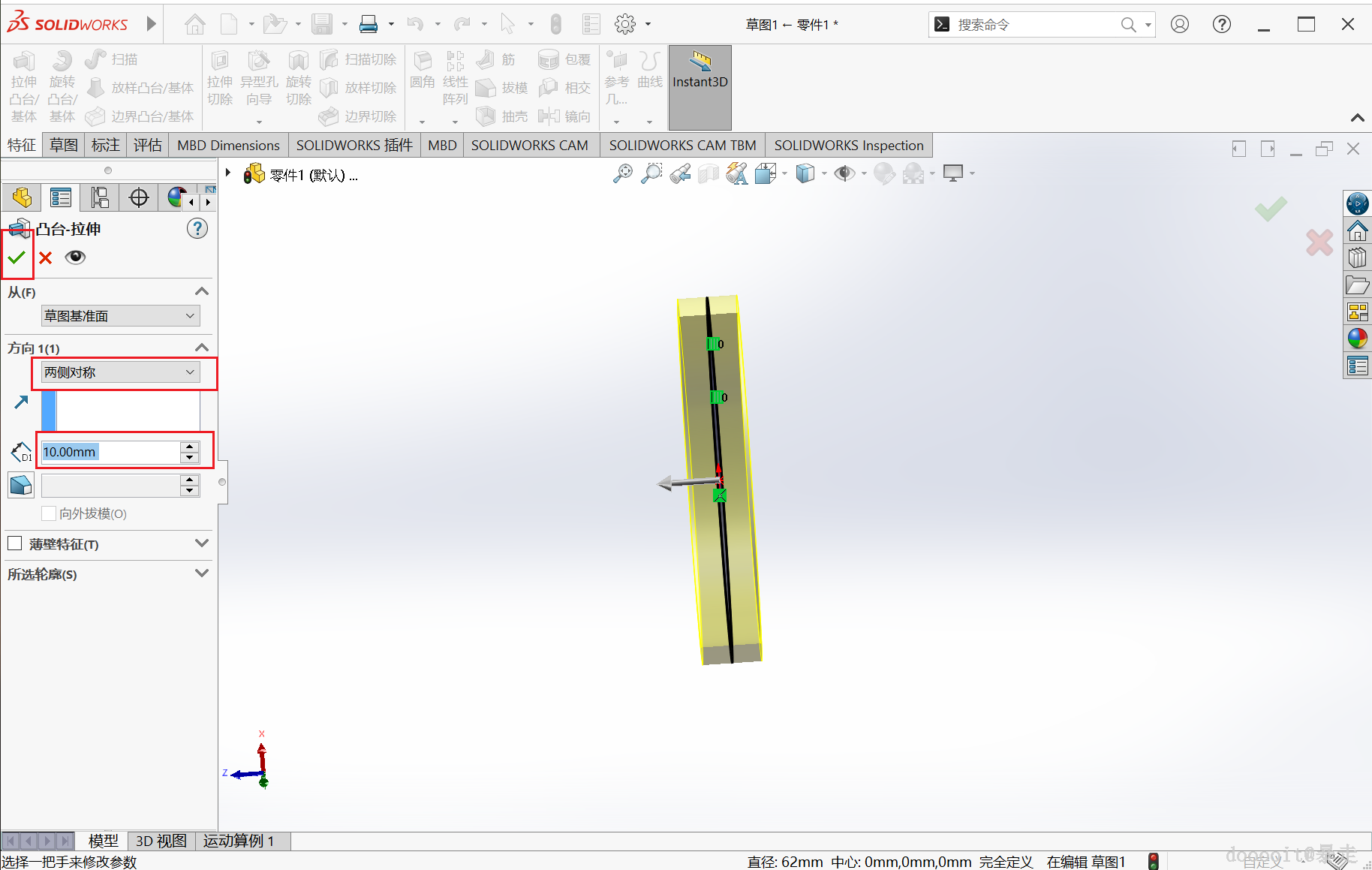

随后，切换到“特征”选项卡内，找到并选择“拉伸凸台/基体”按钮。将拉伸的方向设置为“两侧对称”，这意味着材料将在选定的草图两边均匀增加。最后，设定拉伸深度为10毫米。

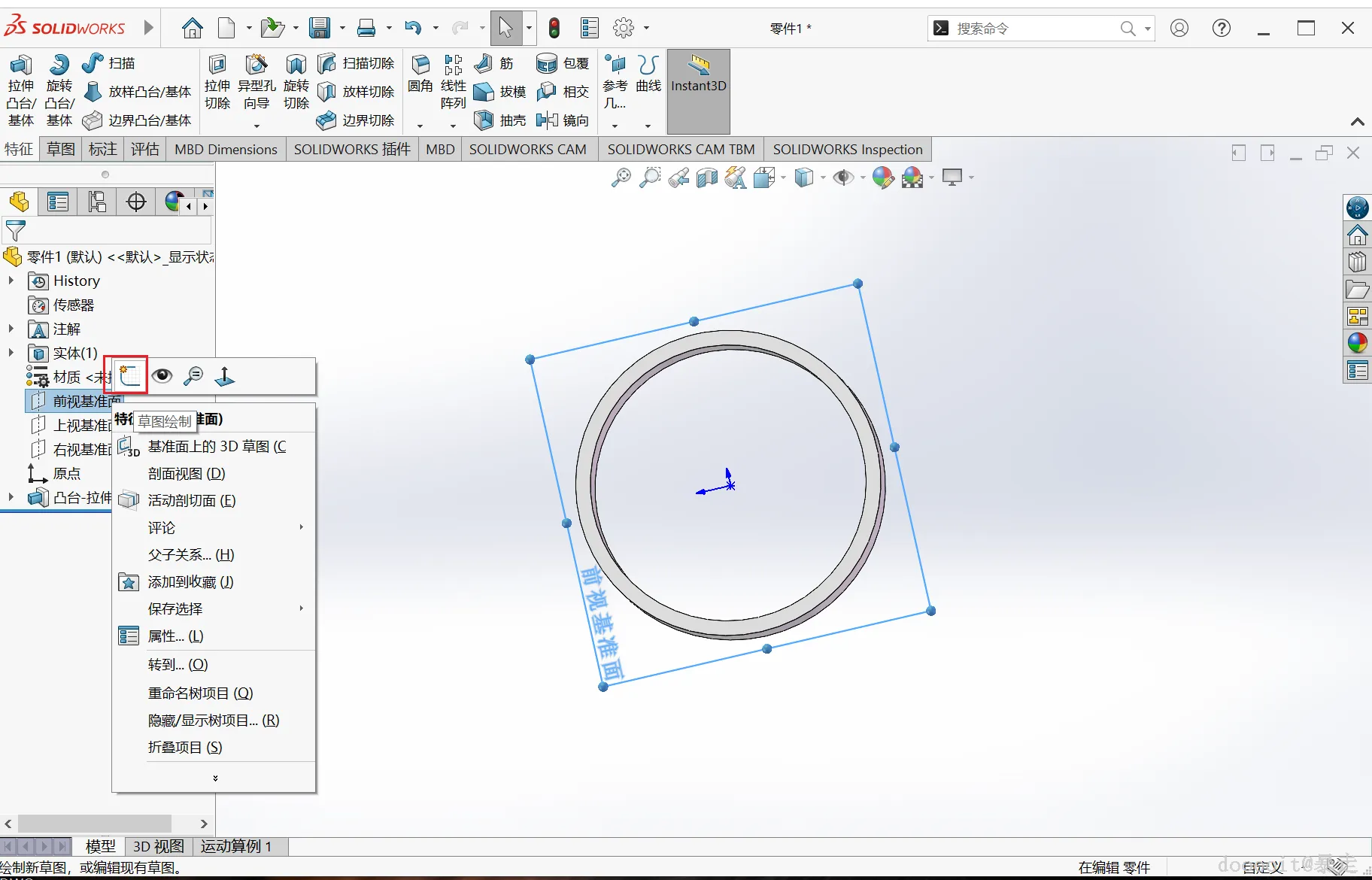

1. 选中前视基准面作为工作平面。

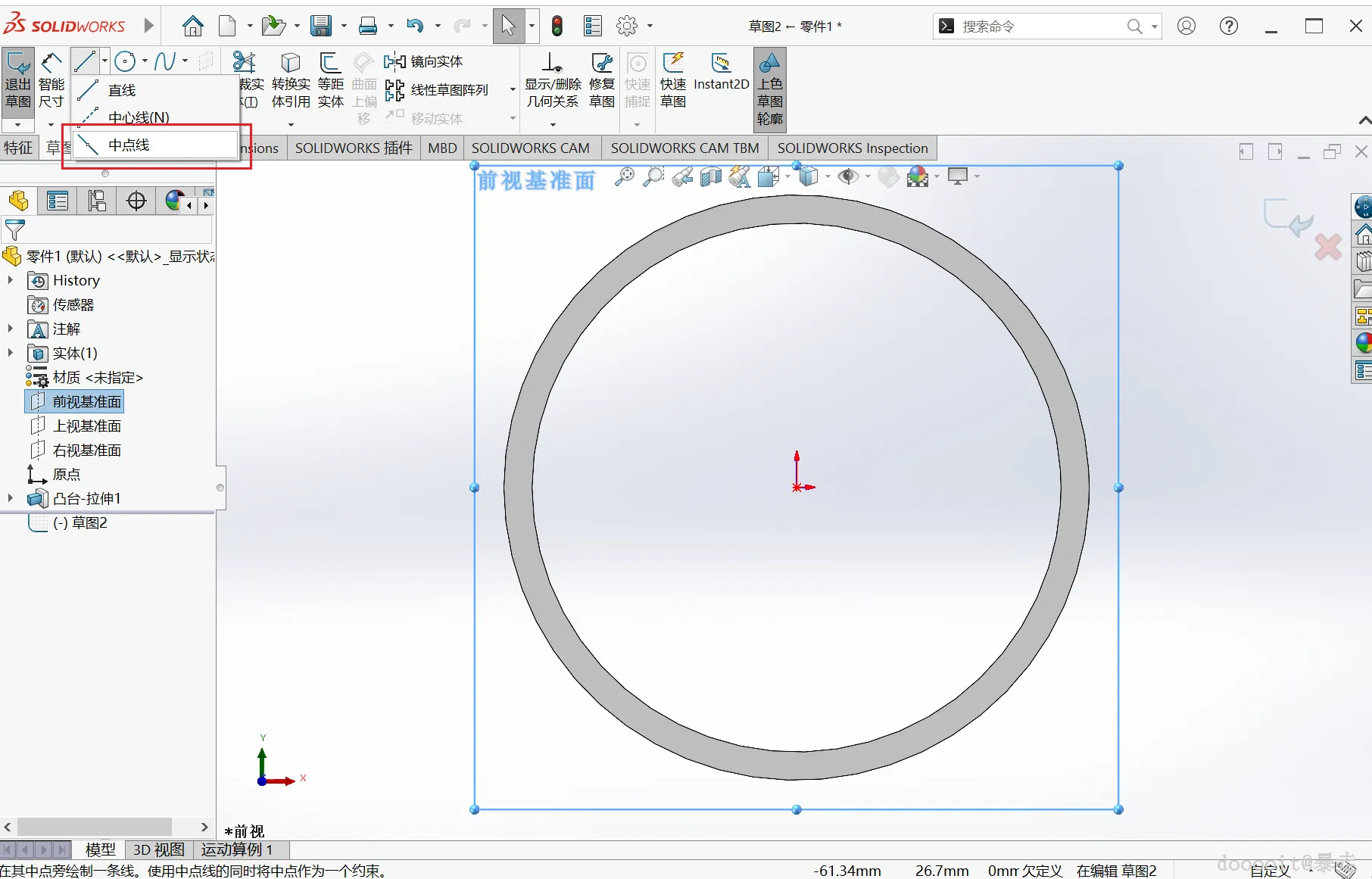

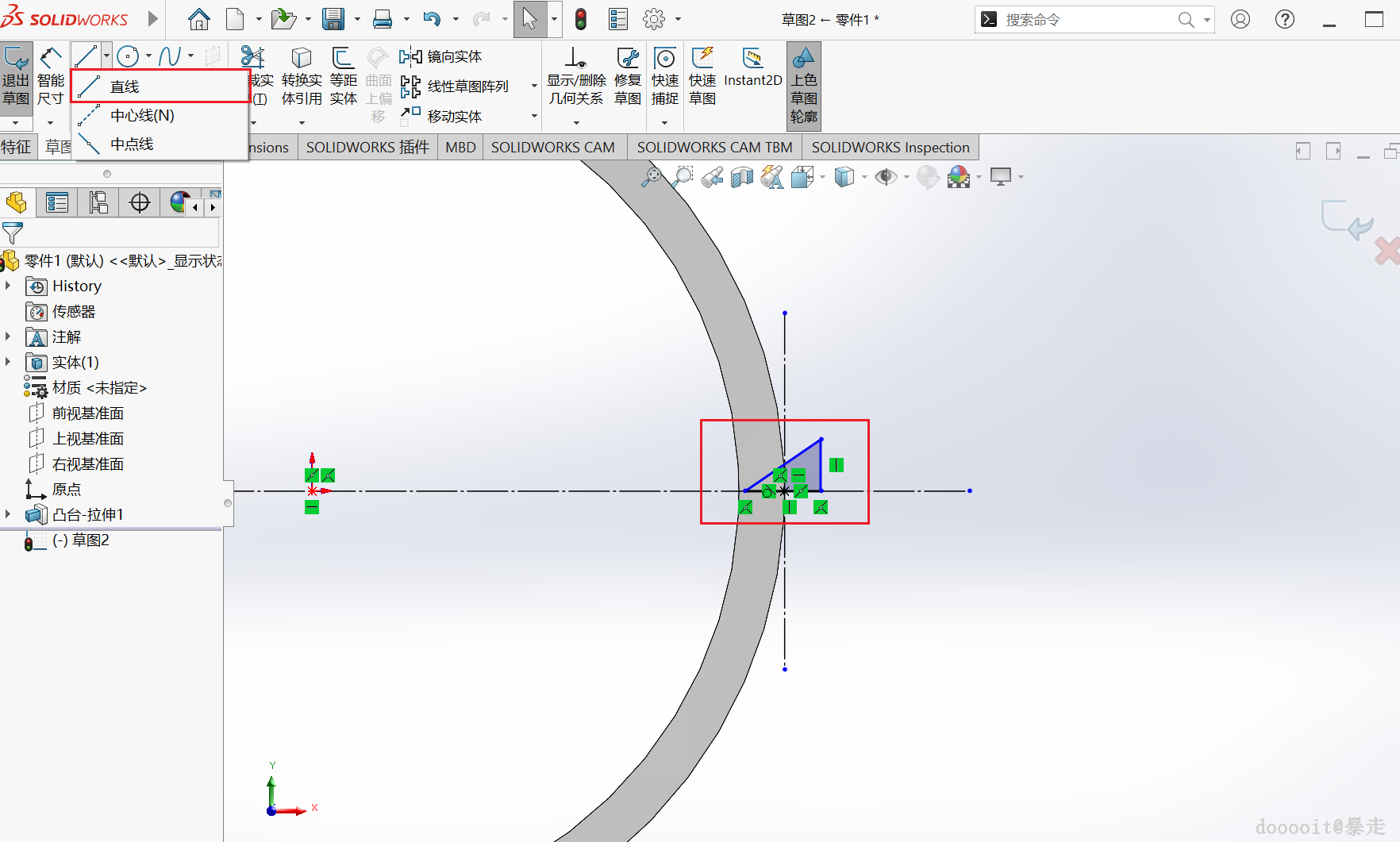

2. 使用中点线工具从原点开始绘制一条水平直线，确保这条直线的长度超过圆的直径。

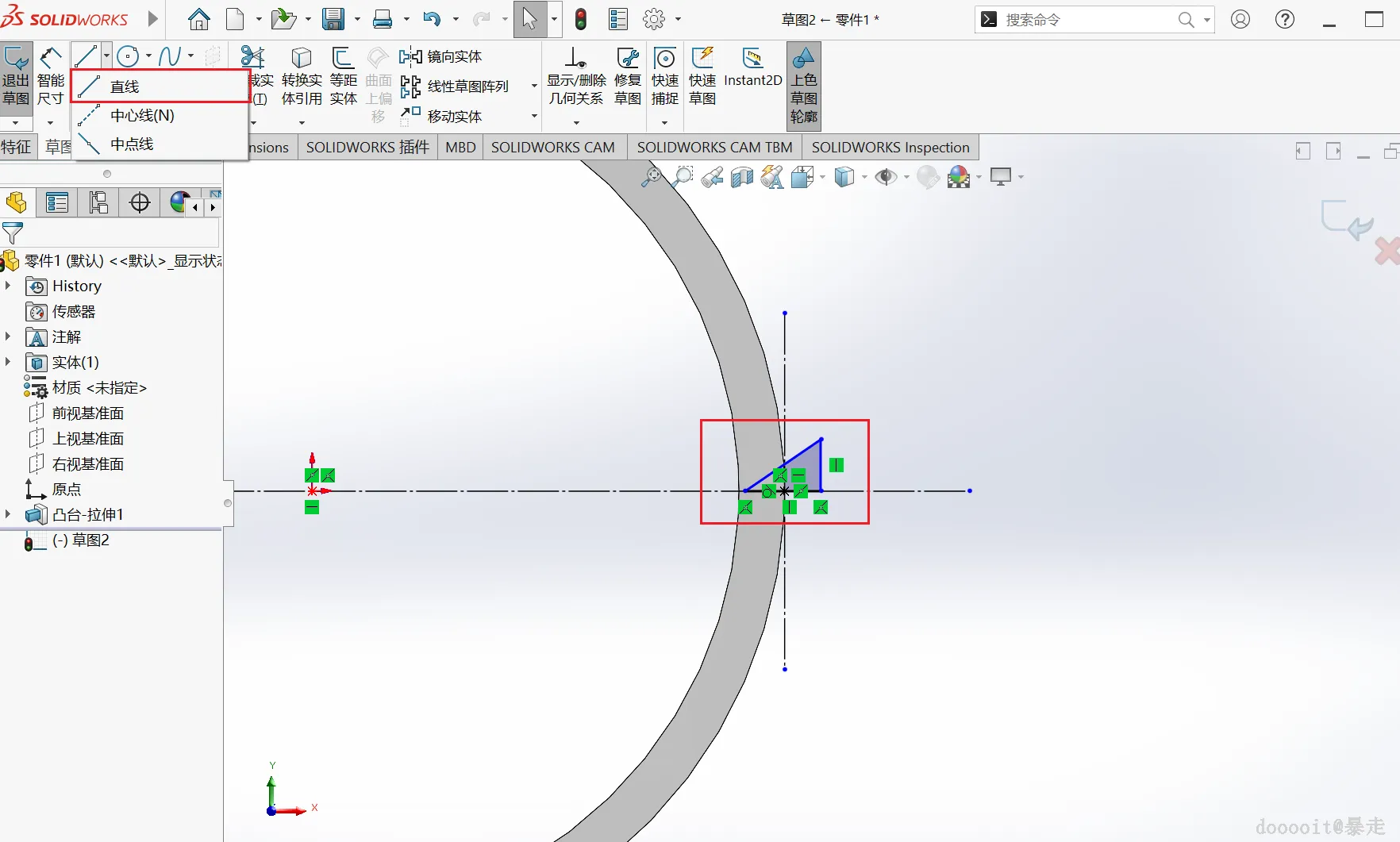

3. 接下来，再次使用中点线工具，在之前绘制的水平直线与右侧圆边界的交点处作为中点，向上下延伸绘制另一条直线。

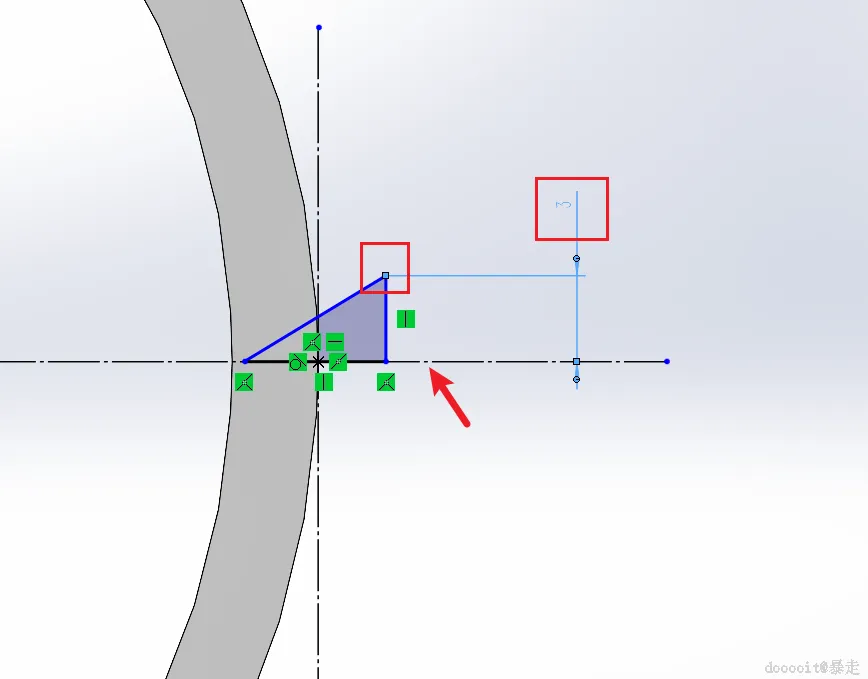

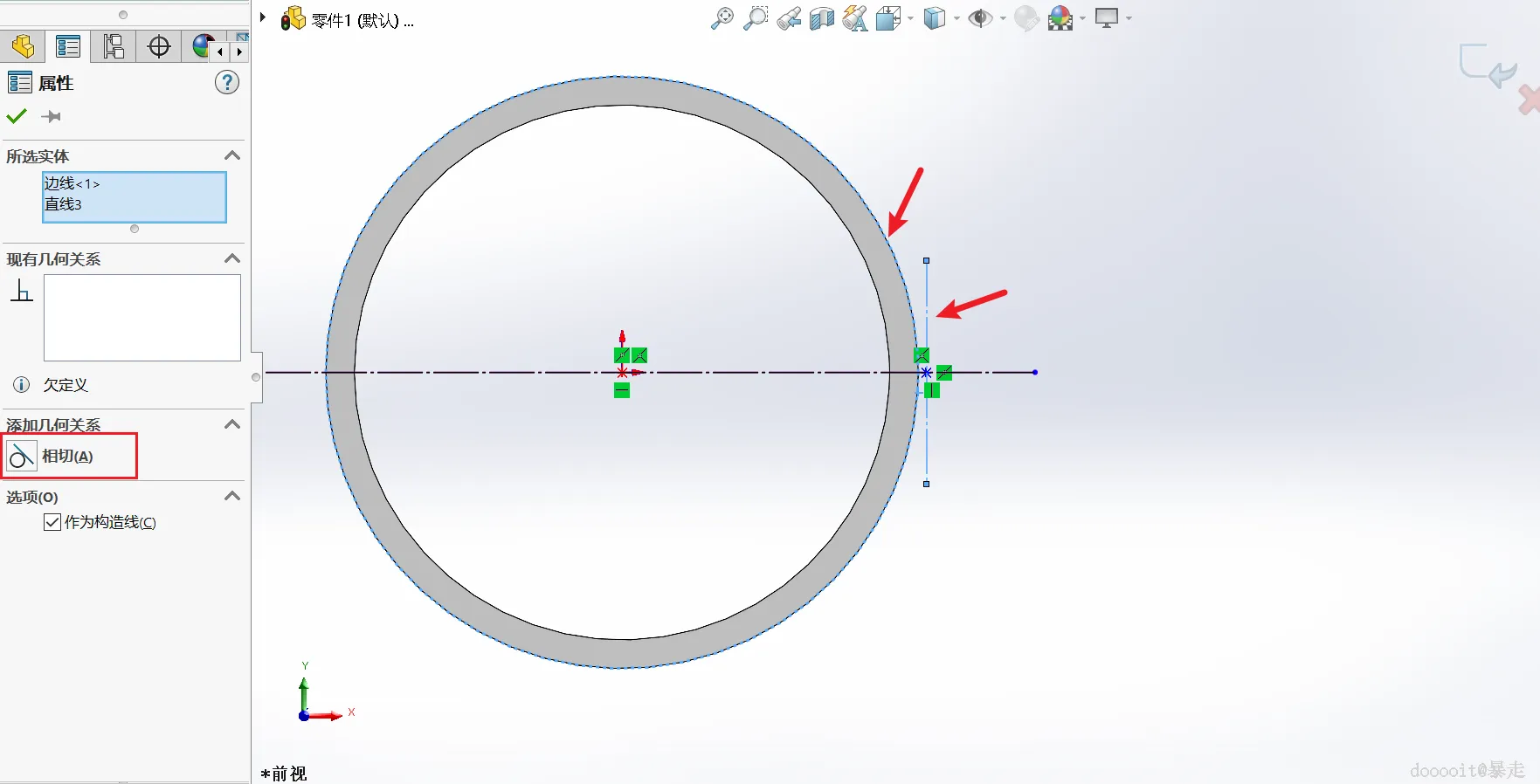

4. 绘制完成后，首先左键选中刚刚绘制的右侧直线，然后按住 Ctrl 键的同时左键点击选中圆，以此同时选中这两个元素。为这两者添加相切的几何约束，确保右侧直线与圆相切。

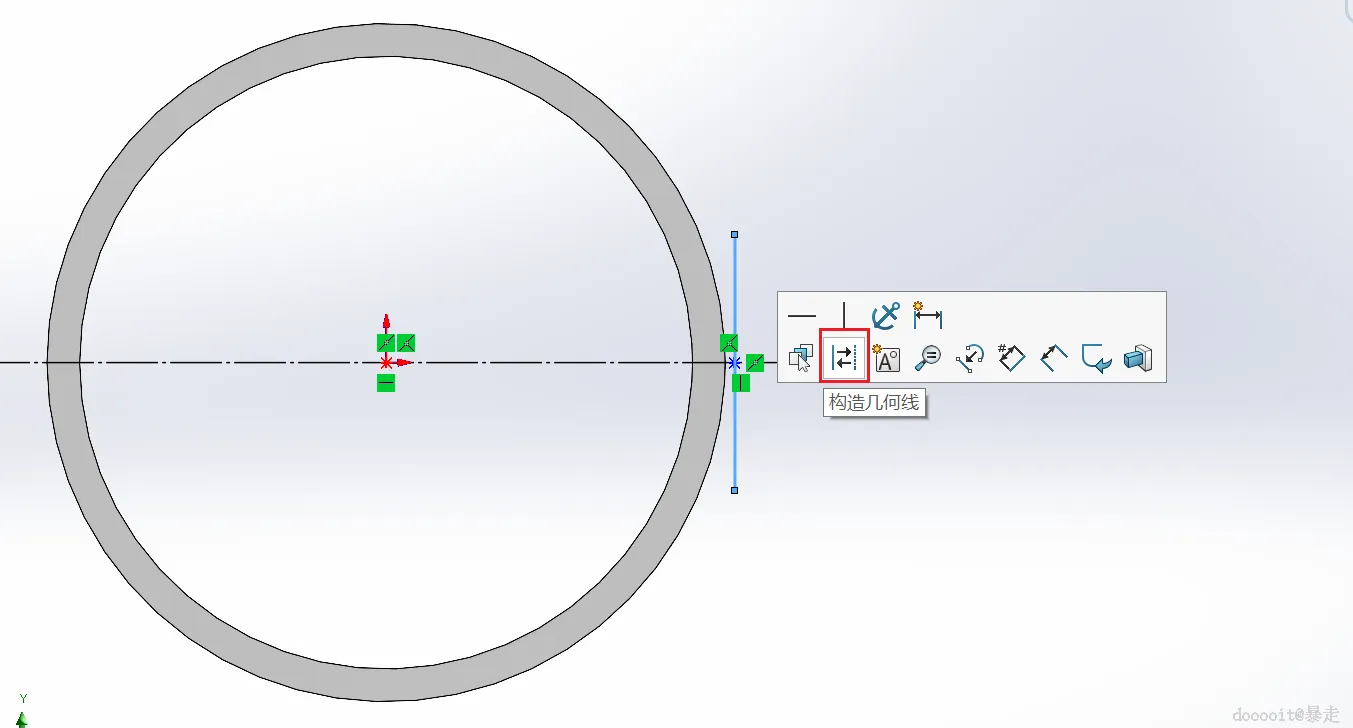

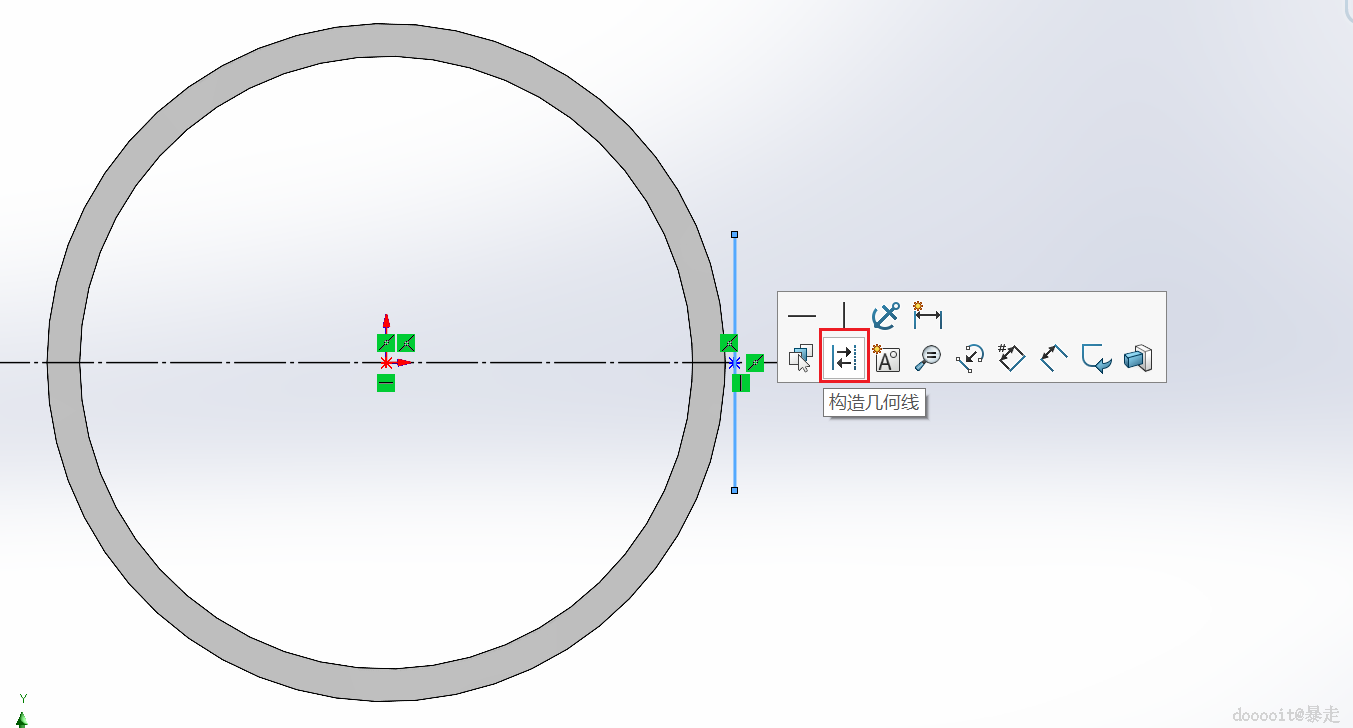

5. 最后，将两条直线设置为构造线类型。这通常通过右键点击对应的线条，并在弹出菜单中选择转换为构造线选项来完成。

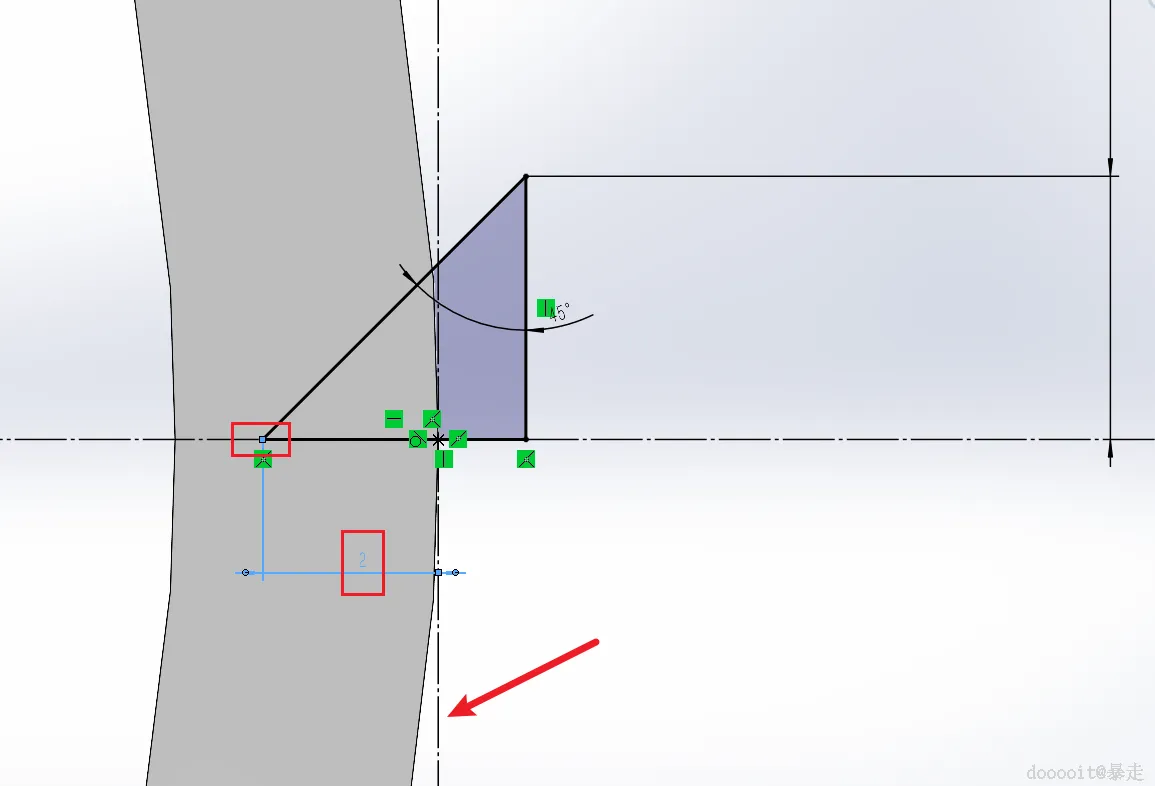

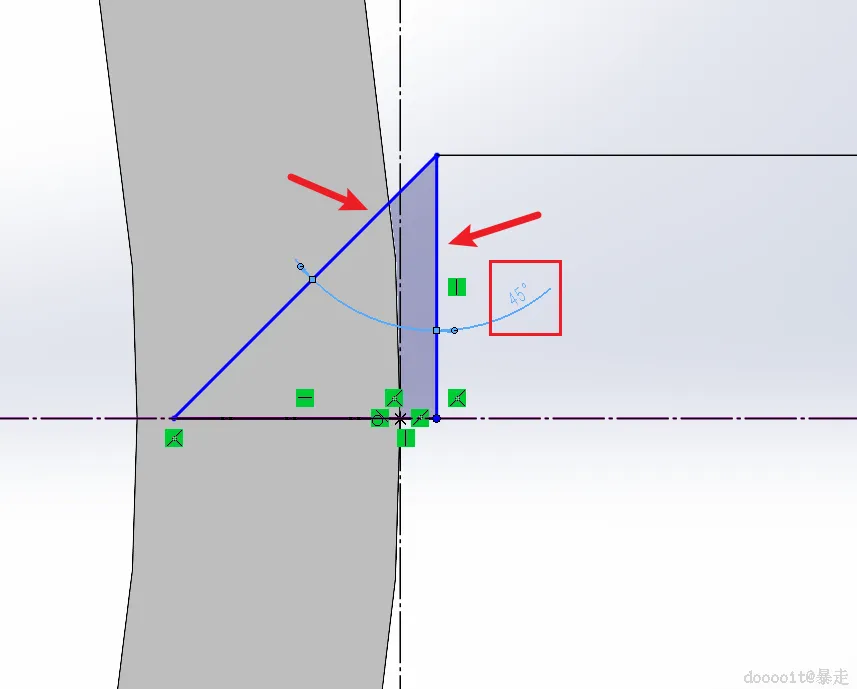

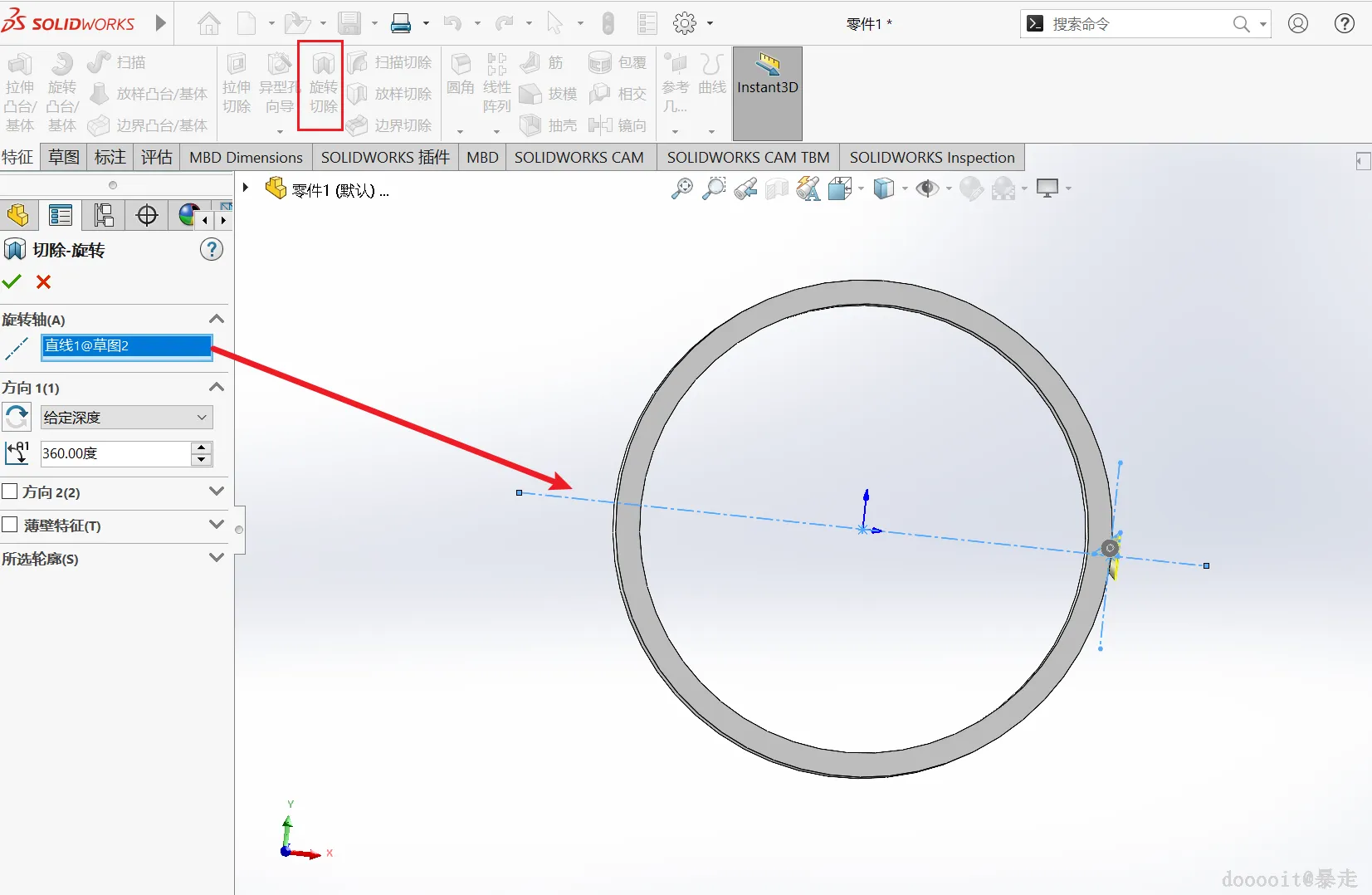

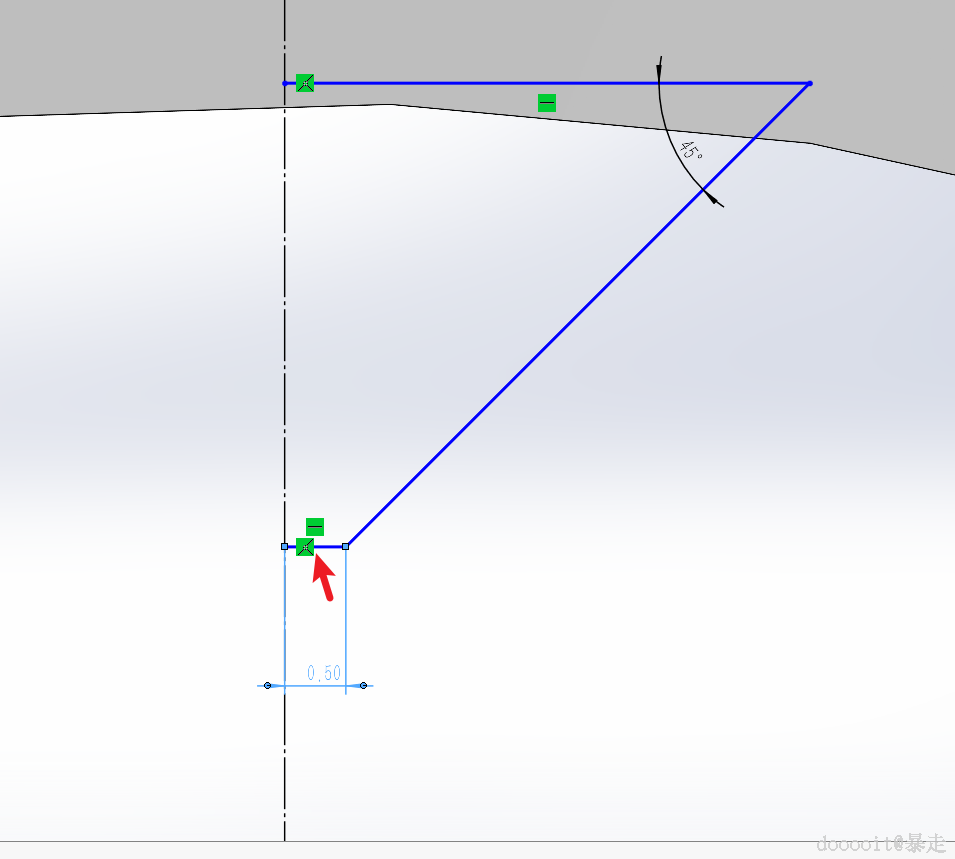

在绘制完成圆锥形轮廓之后，使用旋转切除功能进行切除。

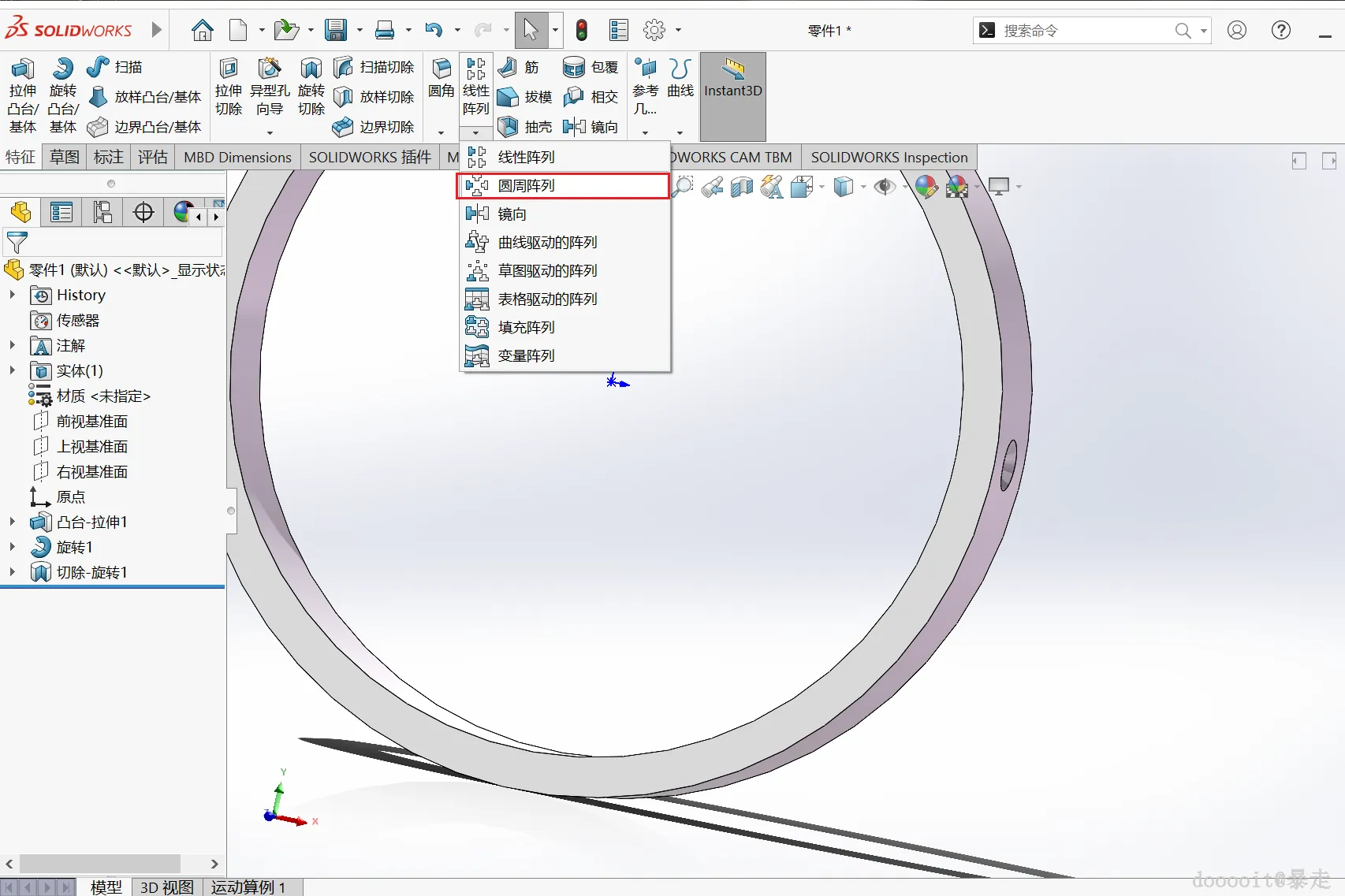

1. 在特征工具栏中找到“线性阵列”功能。
2. 在“线性阵列”的子选项中，选择并点击“圆周阵列”。

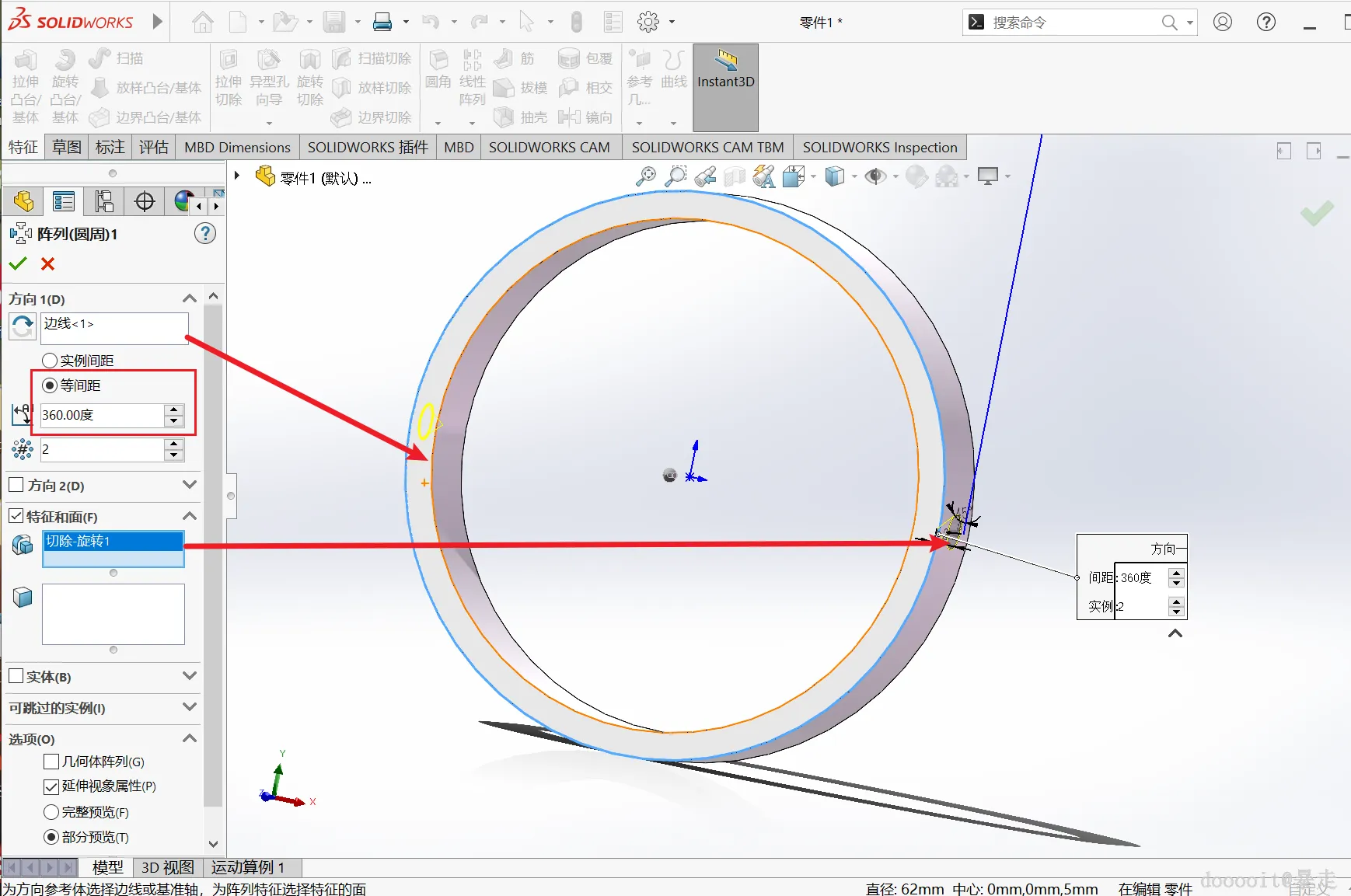

3. 设置阵列的方向为圆的边线，这将作为阵列旋转的轴线。
4. 确保间距设置为等间距，并将总角度设置为360°，以实现完整的圆周分布。
5. 根据设计需求，设定阵列中的对象个数为2。
6. 选择“特征和面”选项，以便在选定的面上应用此圆周阵列。
7. 最后，在参数设置中选择“圆锥轮廓”，生成所需的圆锥形状阵列。

1. 选中前视基准面作为工作平面。
2. 使用中点线工具从原点开始绘制一条垂直直线，确保这条直线的长度超过圆的直径。
3. 接下来，再次使用中点线工具，在之前绘制的垂直直线与顶部圆边界的交点处作为中点，向左右延伸绘制另一条直线。

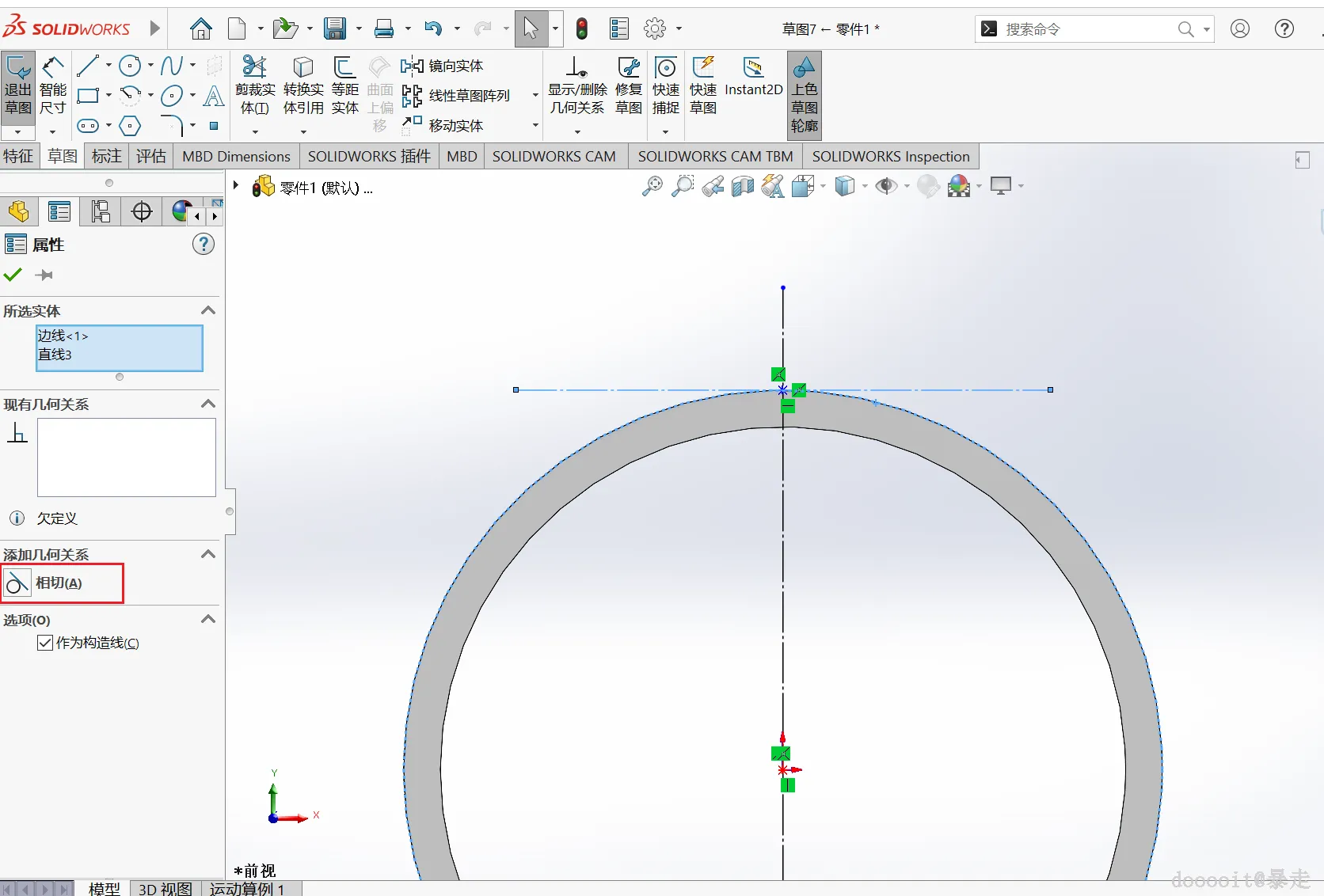

4. 绘制完成后，首先左键选中刚刚绘制的顶部直线，然后按住 Ctrl 键的同时左键点击选中圆，以此同时选中这两个元素。为这两者添加相切的几何约束，确保顶部直线与圆相切。
5. 最后，将两条直线设置为构造线类型。这通常通过右键点击对应的线条，并在弹出菜单中选择转换为构造线选项来完成。

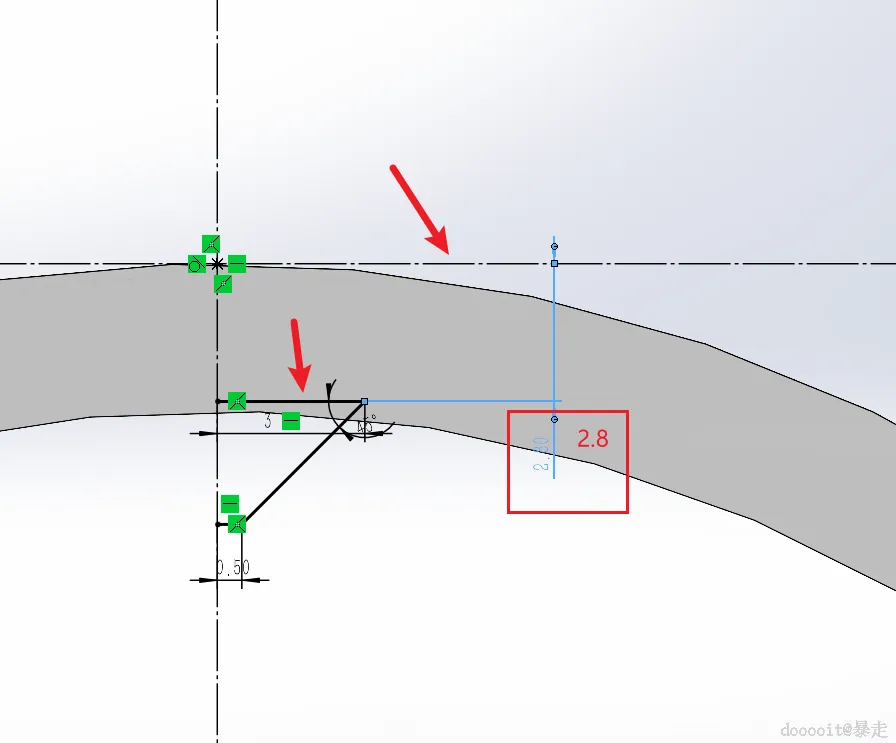

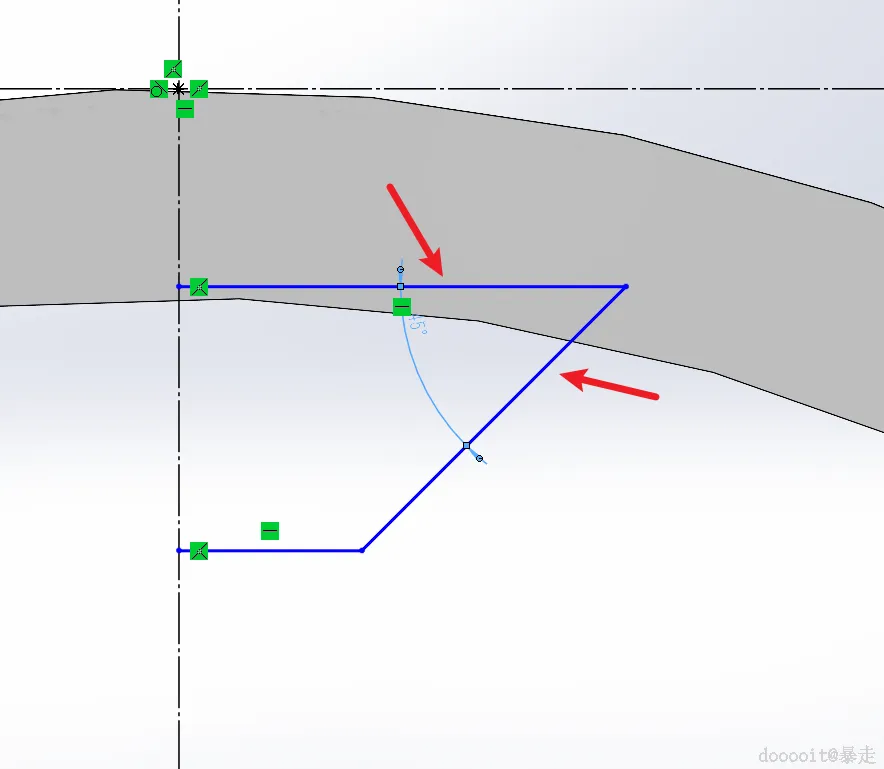

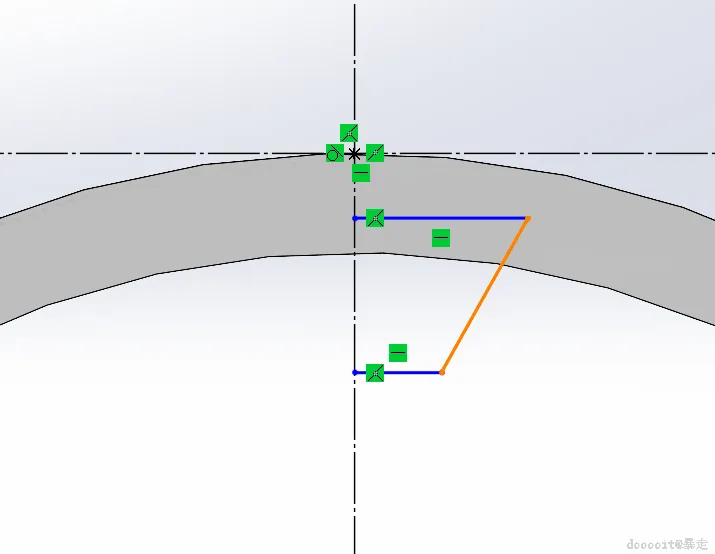

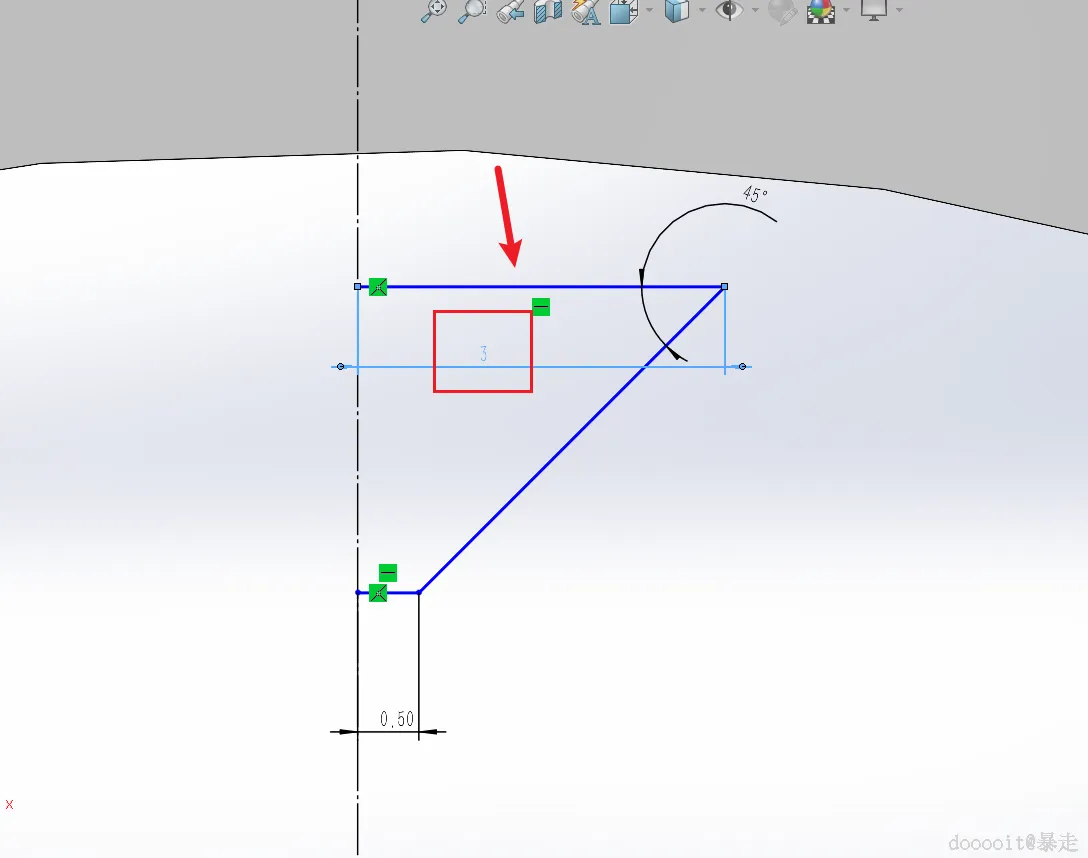

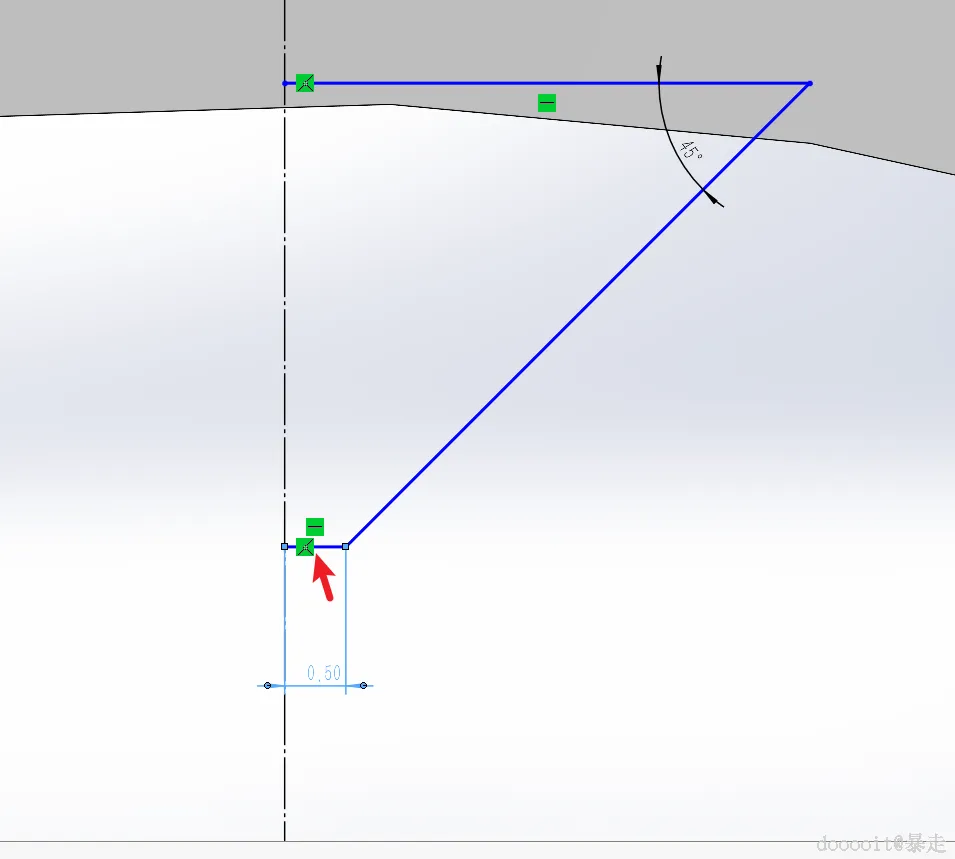

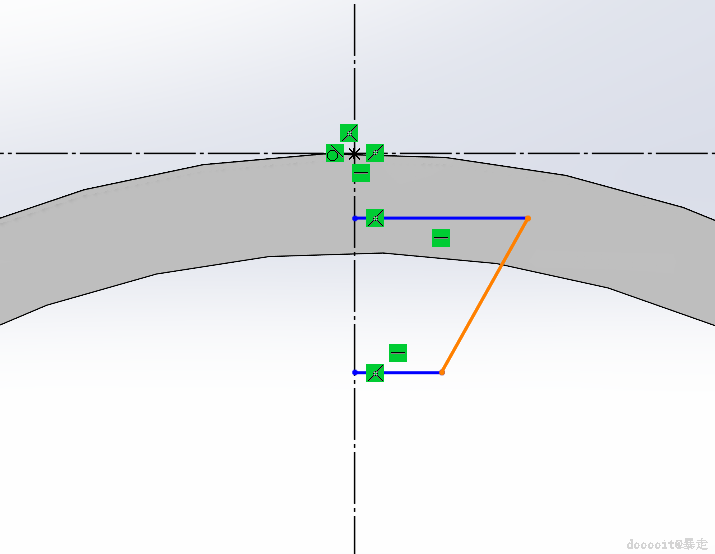

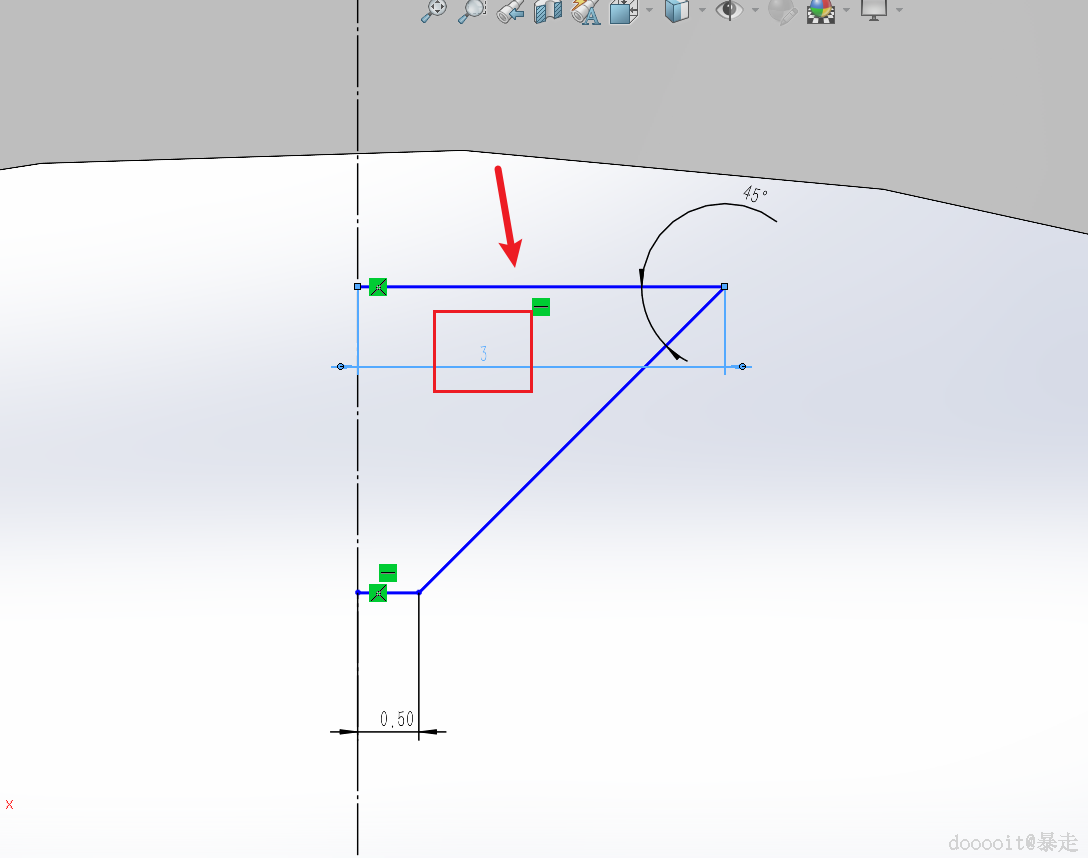

6. 使用直线画出梯形轮廓，并使用智能尺寸工具进行尺寸标注。

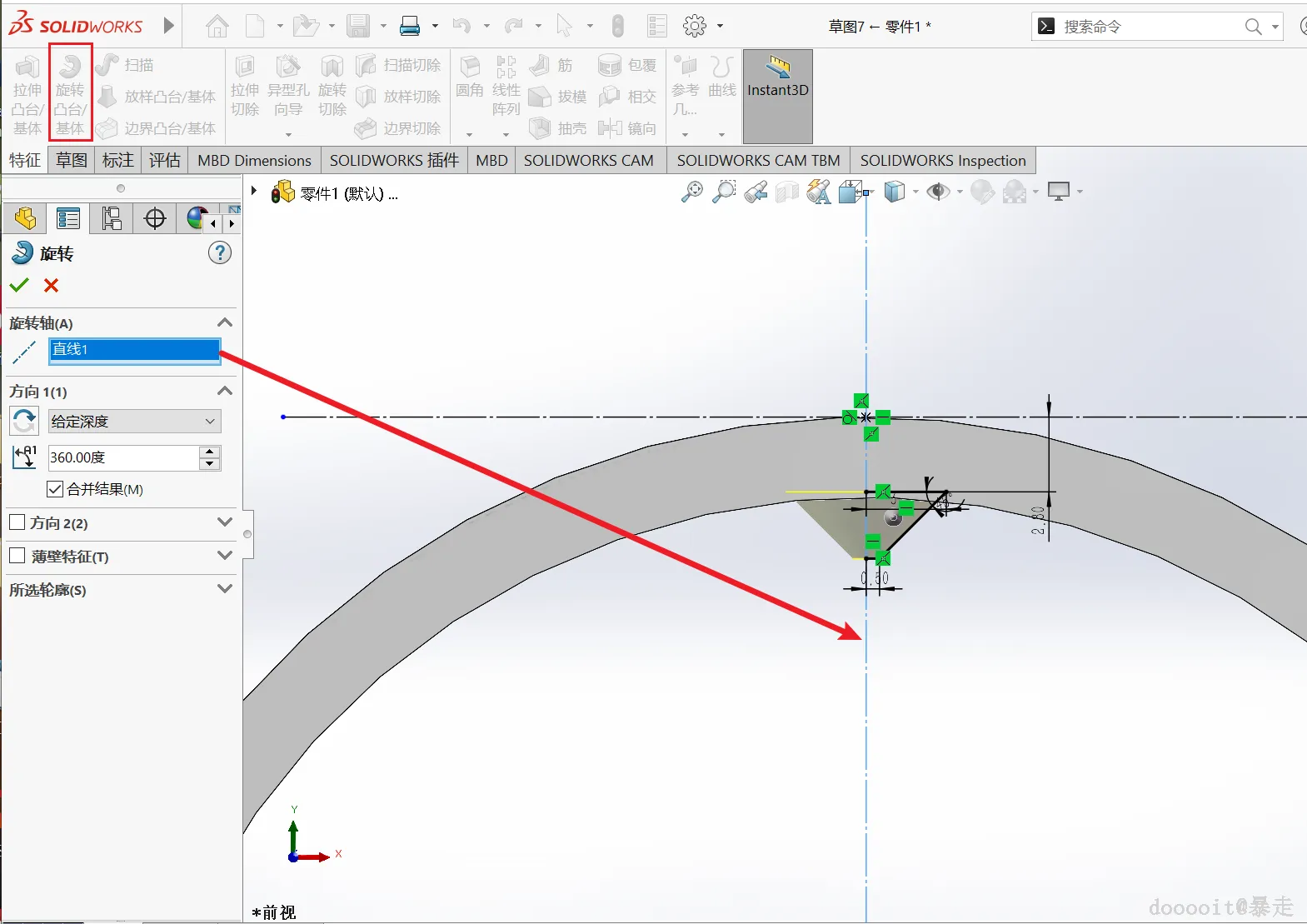

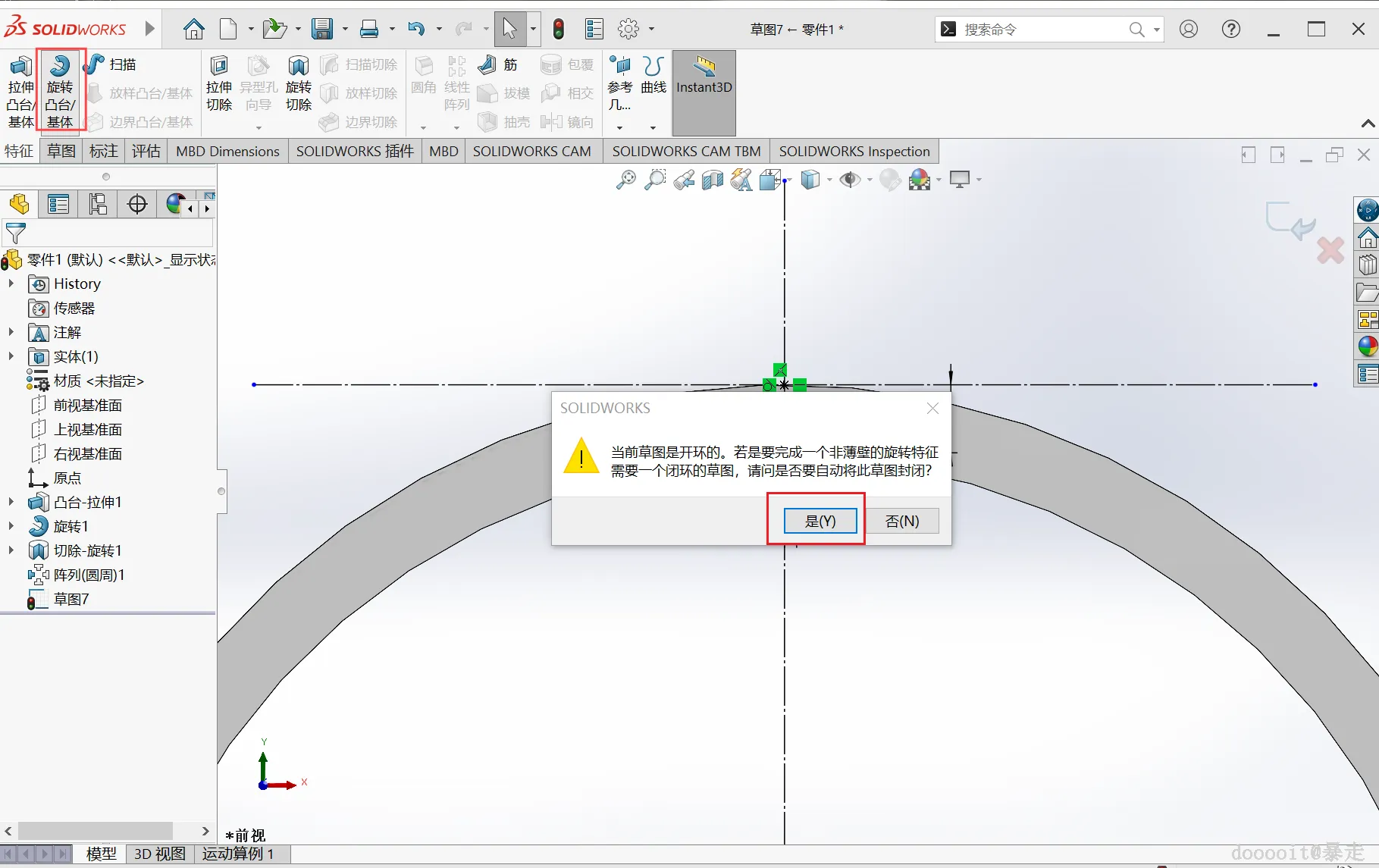

在特征中找到旋转凸台/基体选中后，会弹出文字提示直接选择“是”即可，设置旋转轴为垂直的直线。

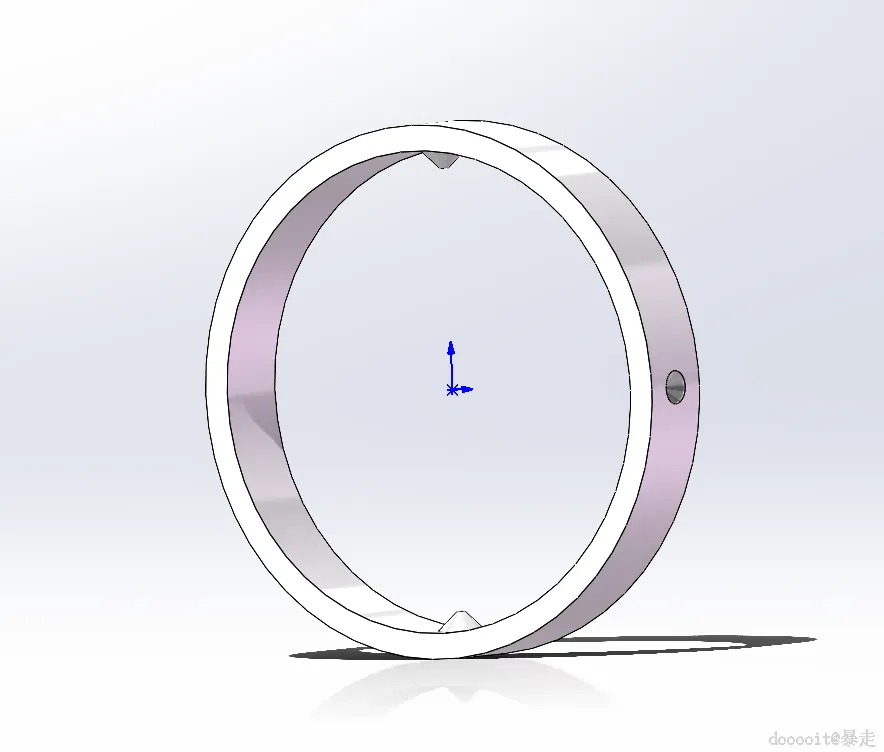

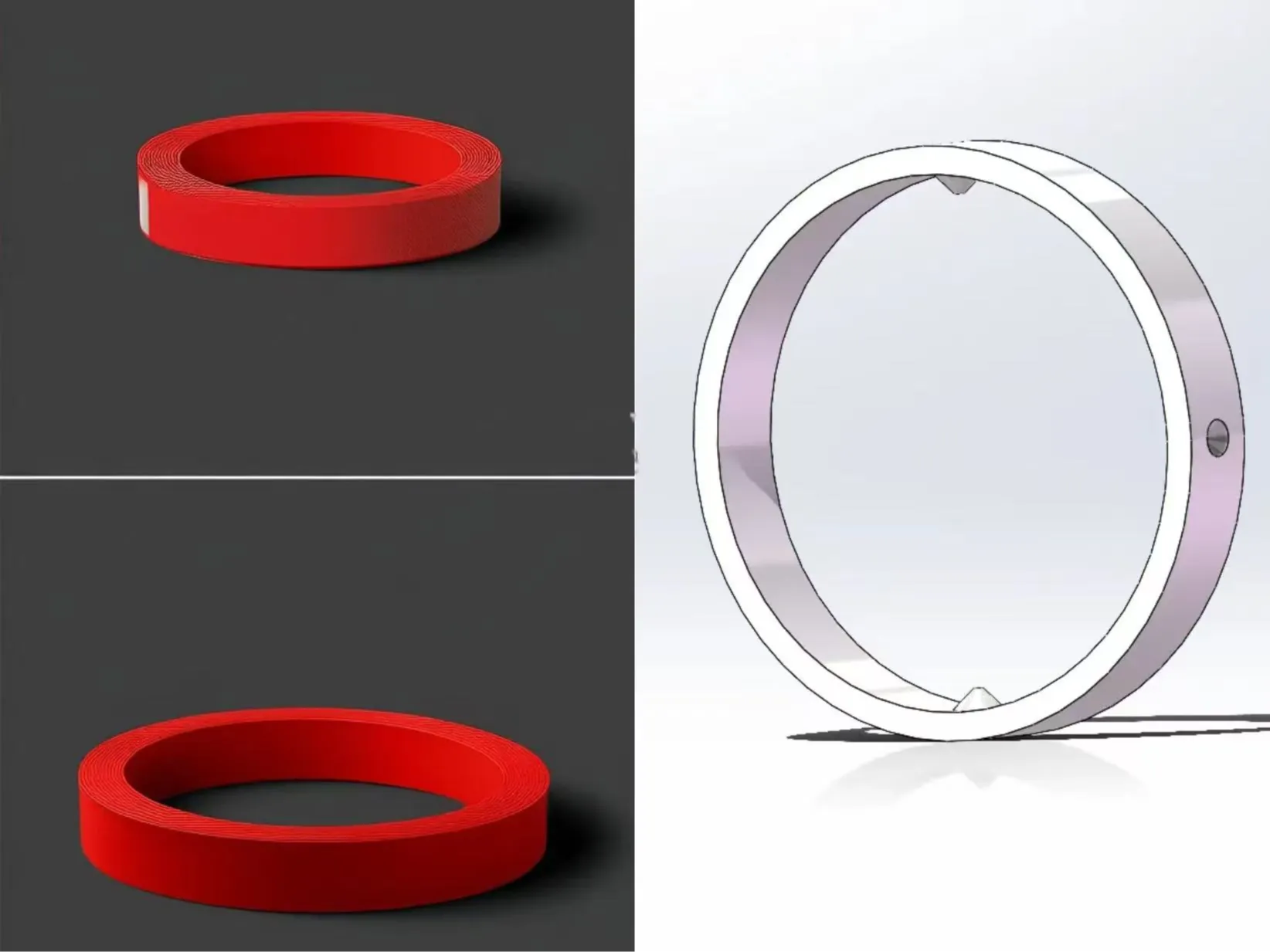

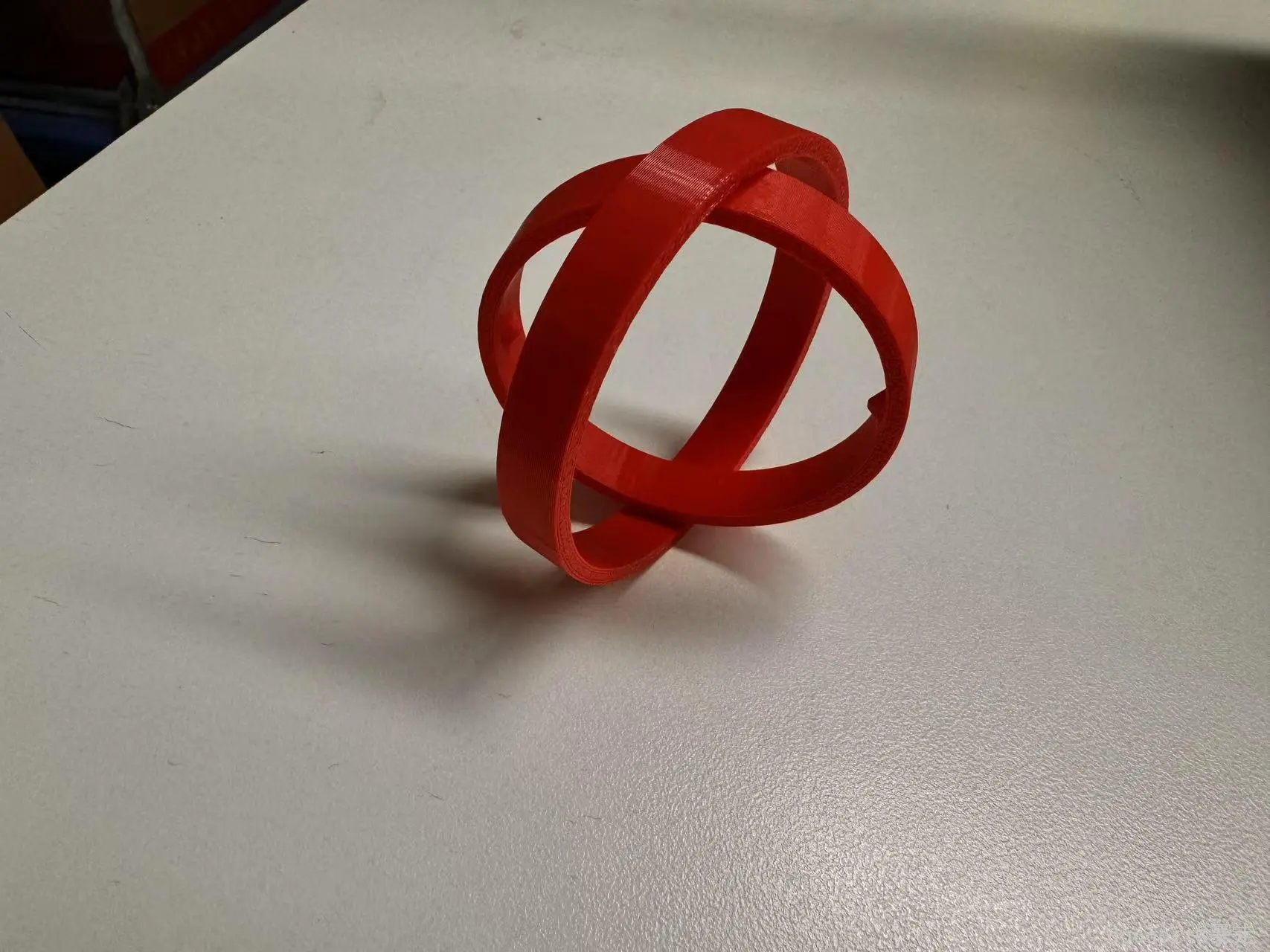

这个设计中的每个环的构建方法基本相同，唯一需要注意的是尺寸上的差异以及最外层和最里层环的特殊要求。具体来说，每一个相邻环之间的尺寸差是固定的，均为8毫米。对于最外层的环，只需要绘制其凸起部分；而最内层的环，则需要绘制圆锥部分；中间部分的环，凸起和圆锥部分都需要进行绘制。
