M416机匣（3）

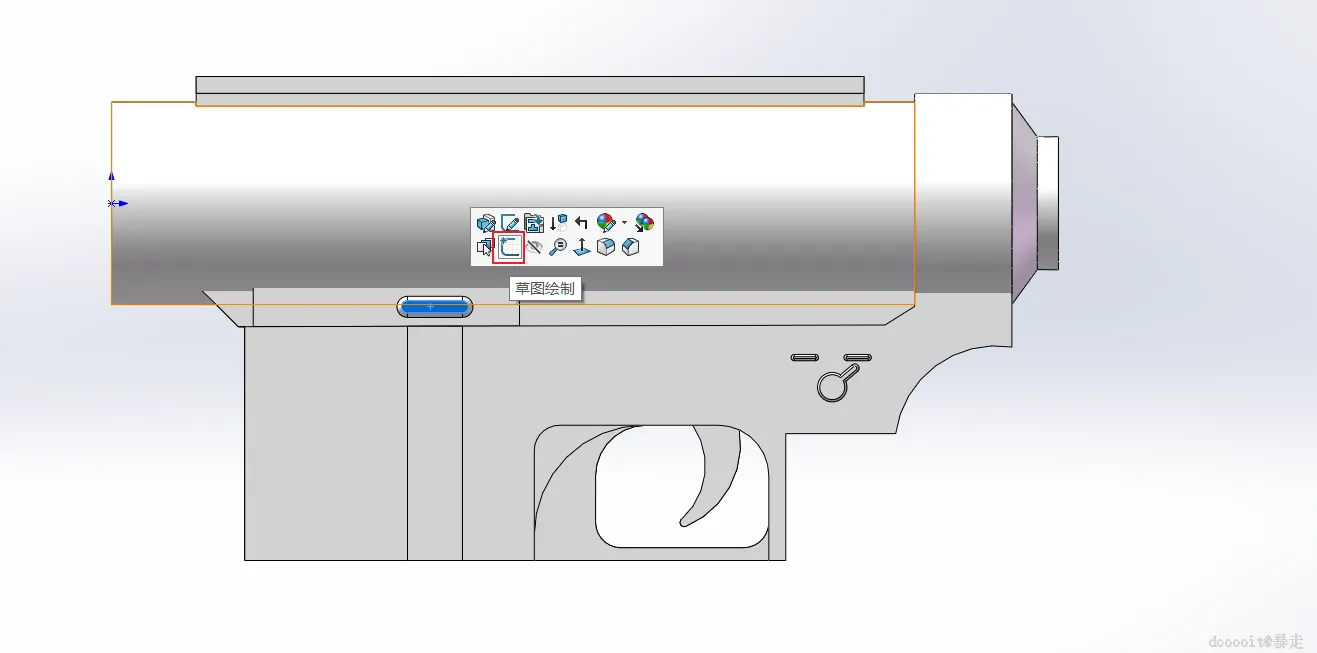

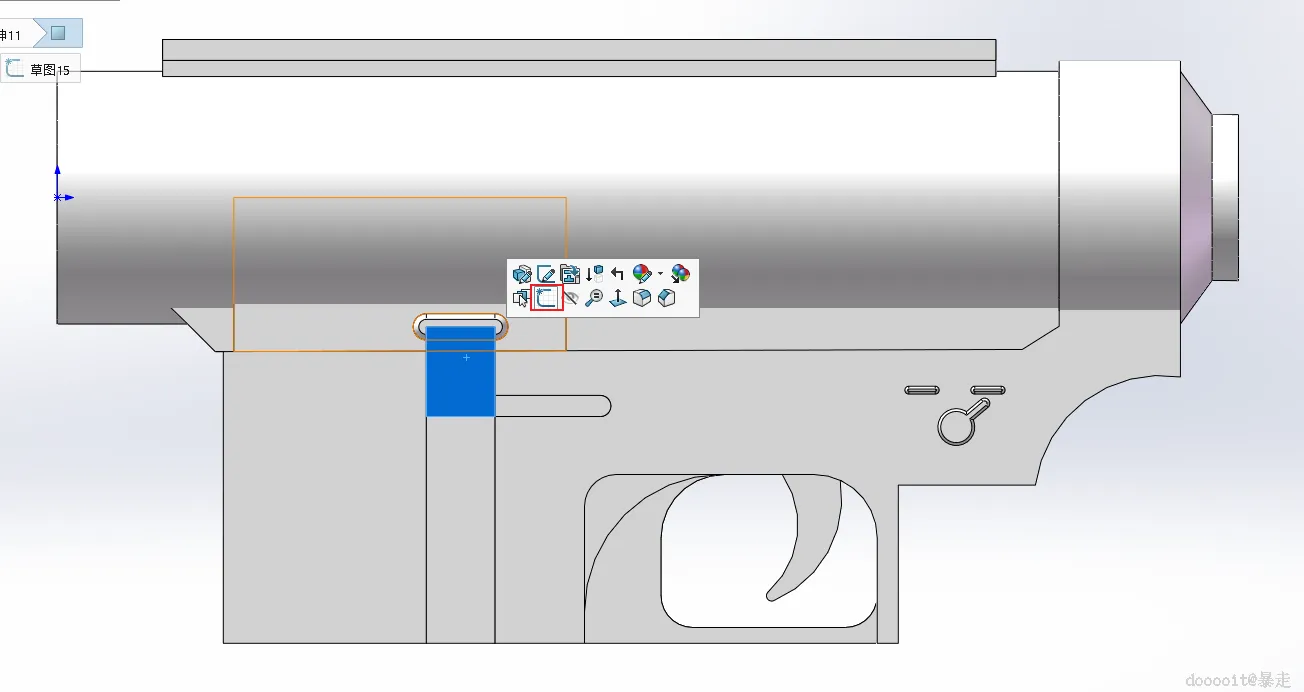

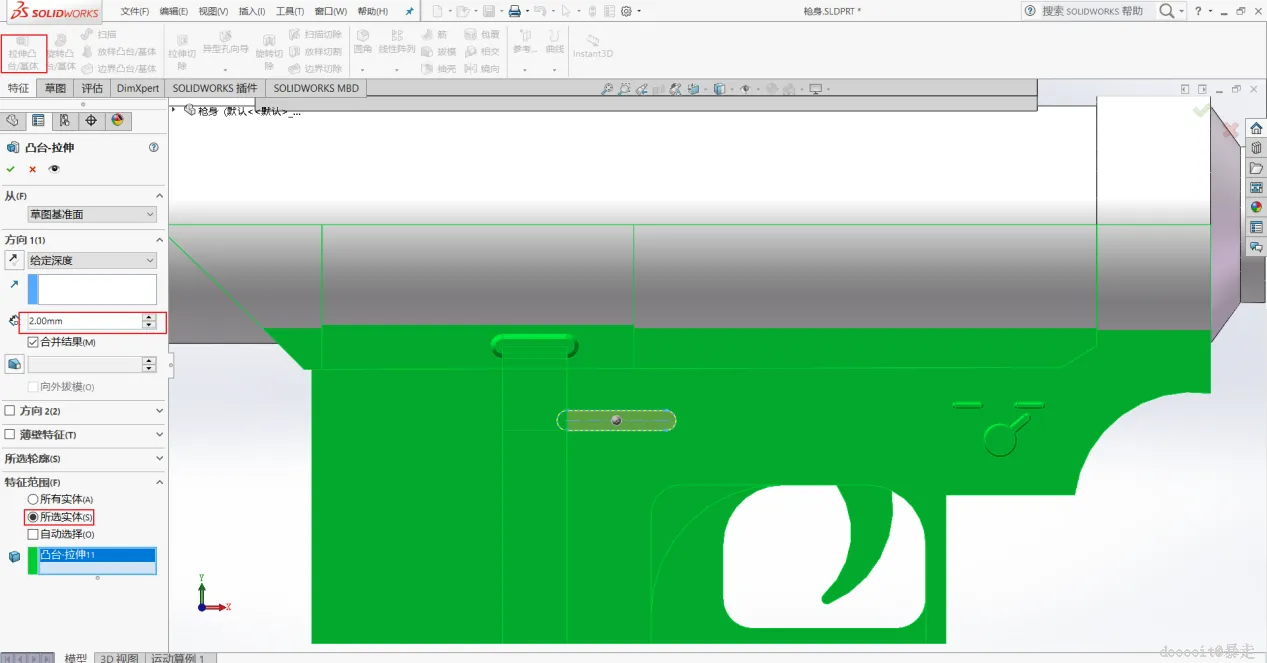

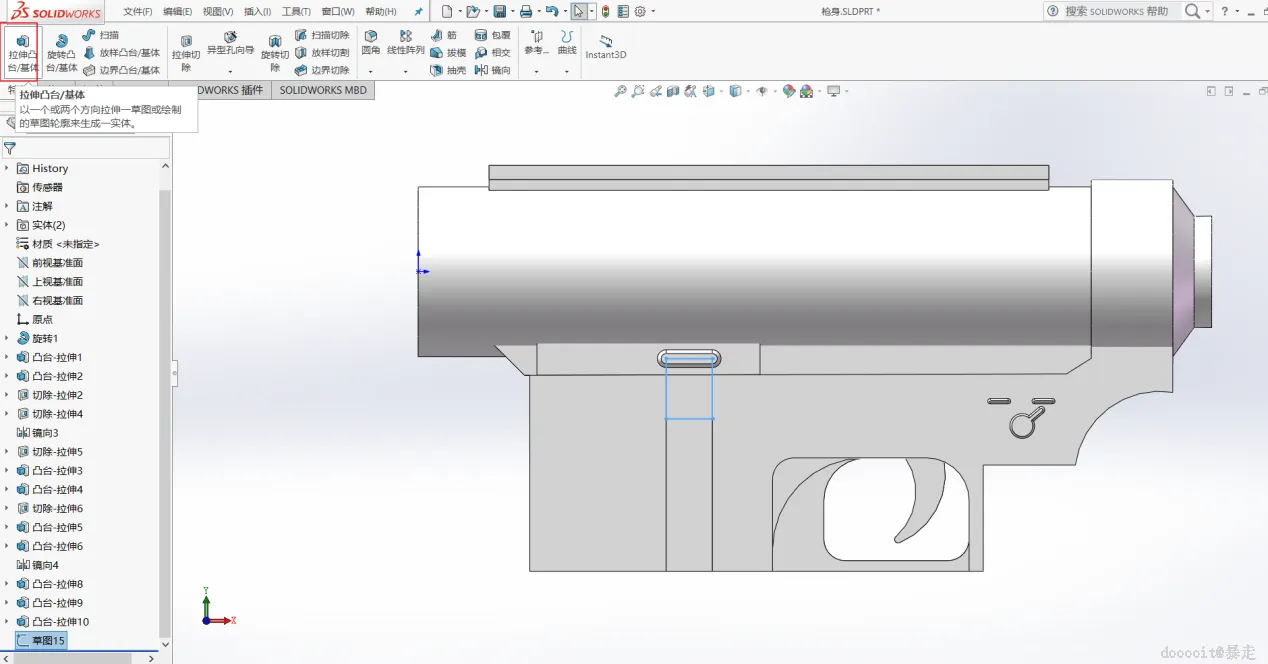

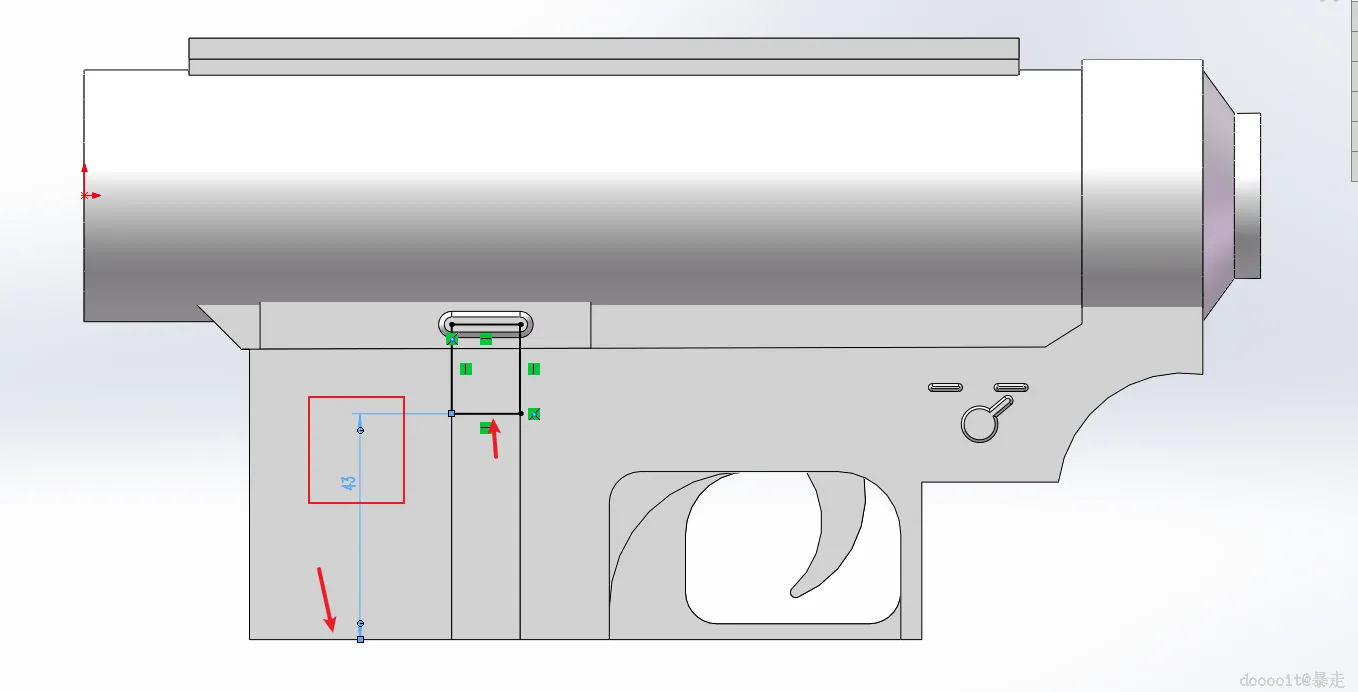

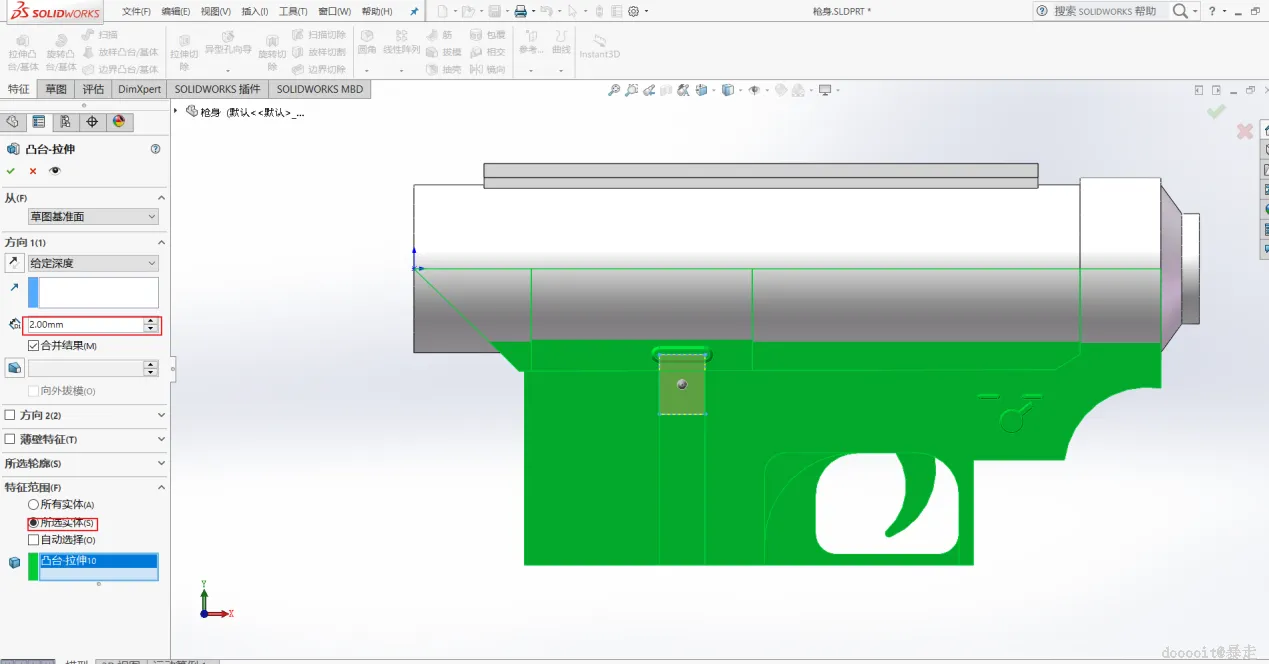

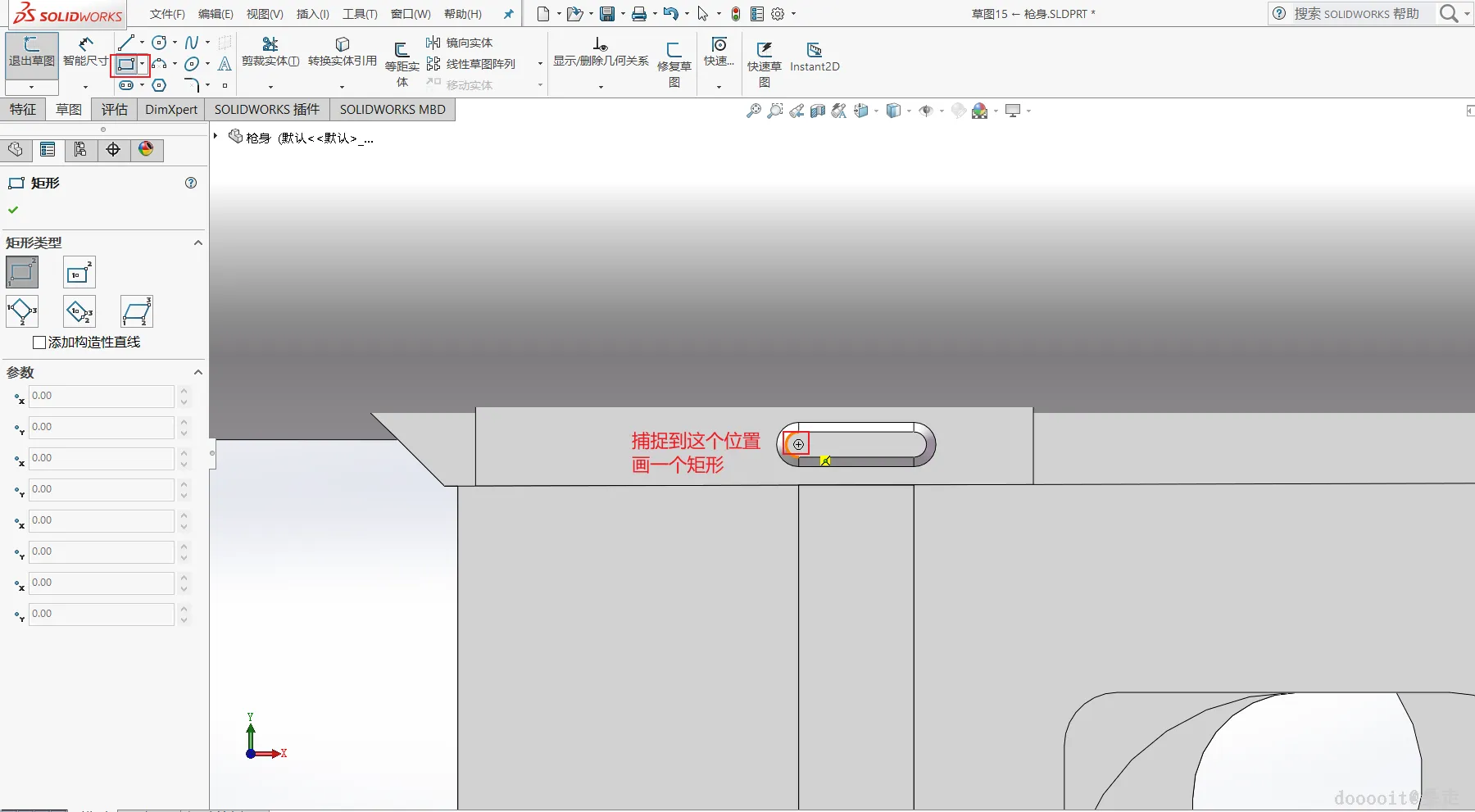

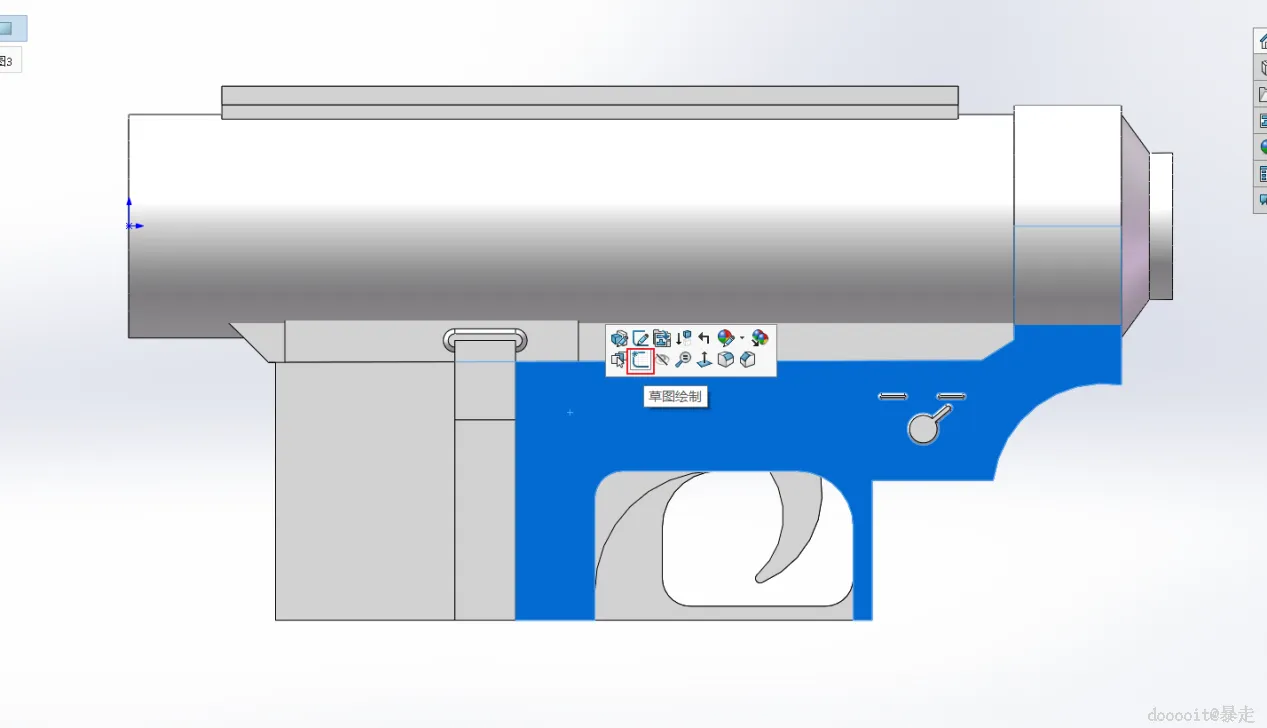

首先捕捉机匣侧面凸起部分的关键端点。在这个端点处绘制一个矩形，并使用SolidWorks中的“凸台/基体”功能，将此矩形拉伸至2mm的深度。

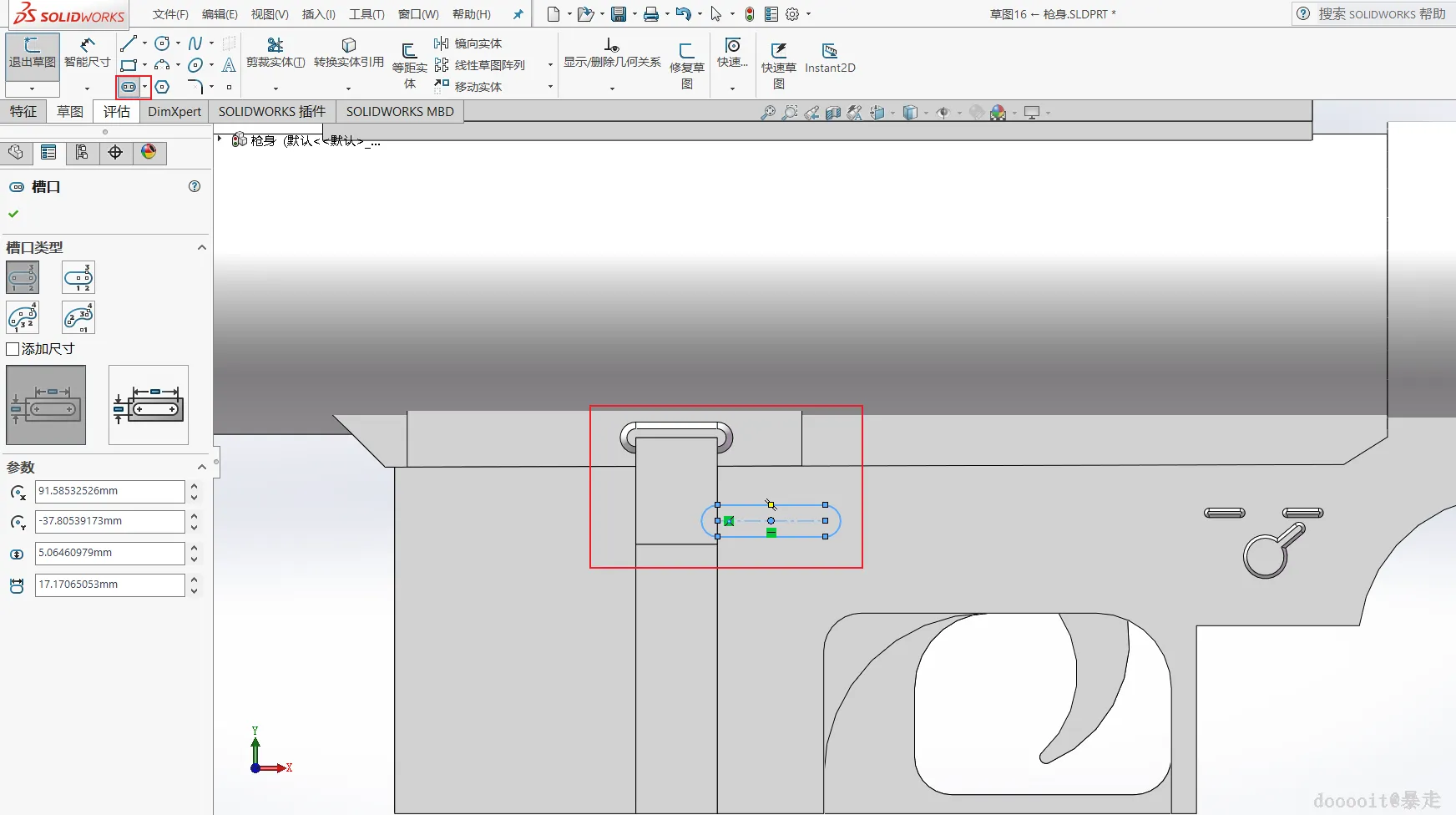

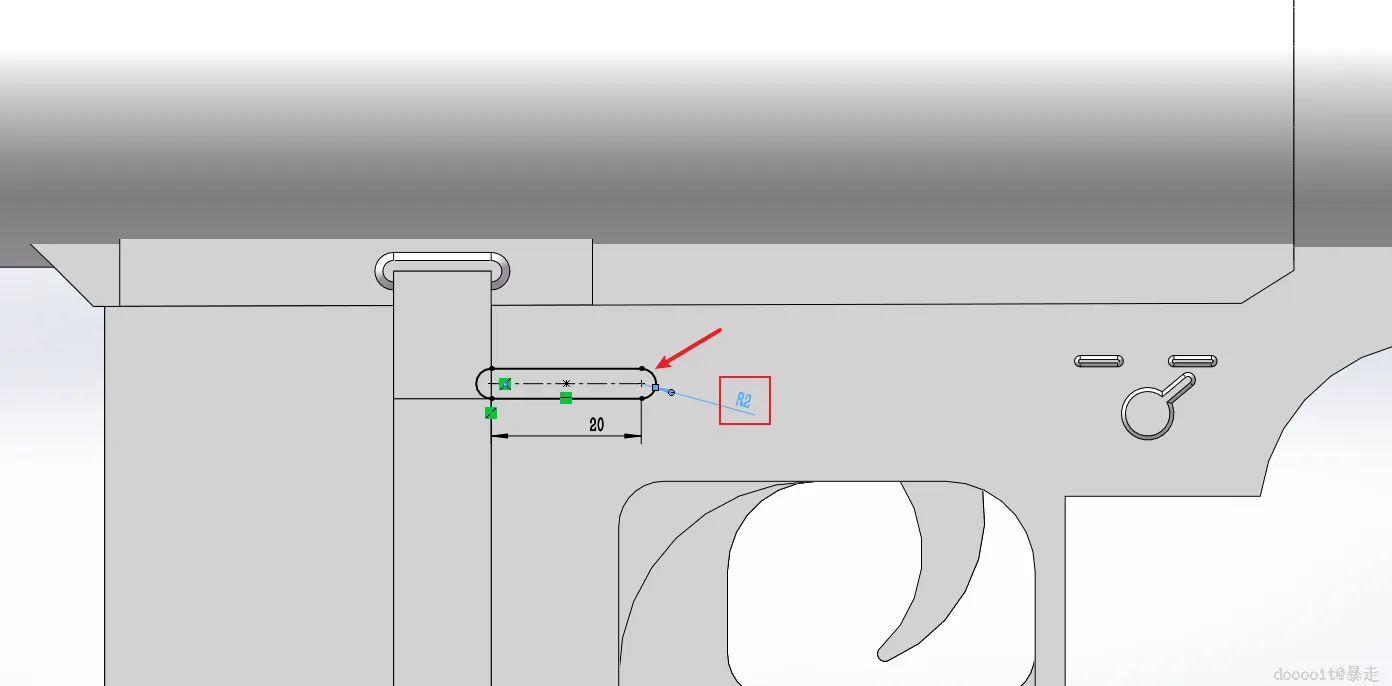

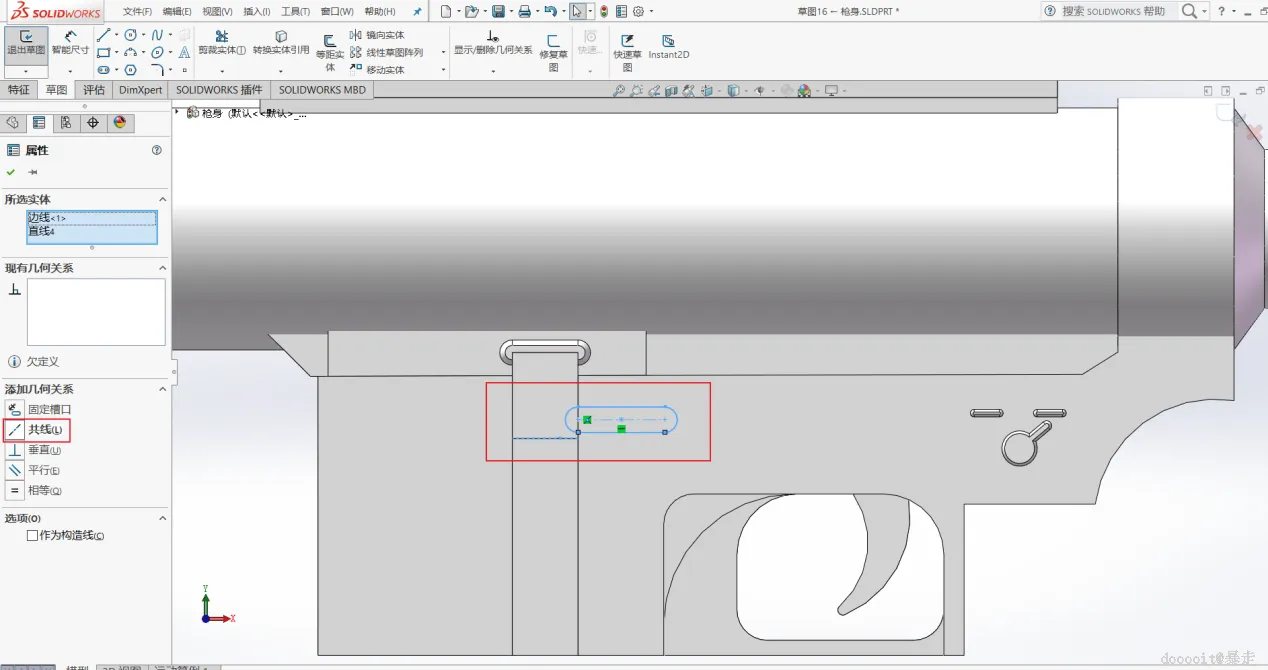

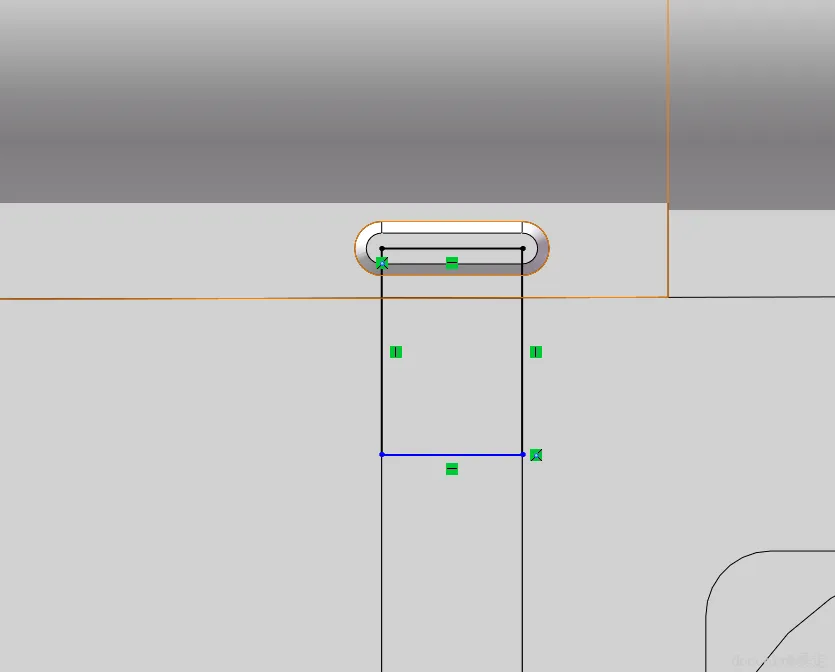

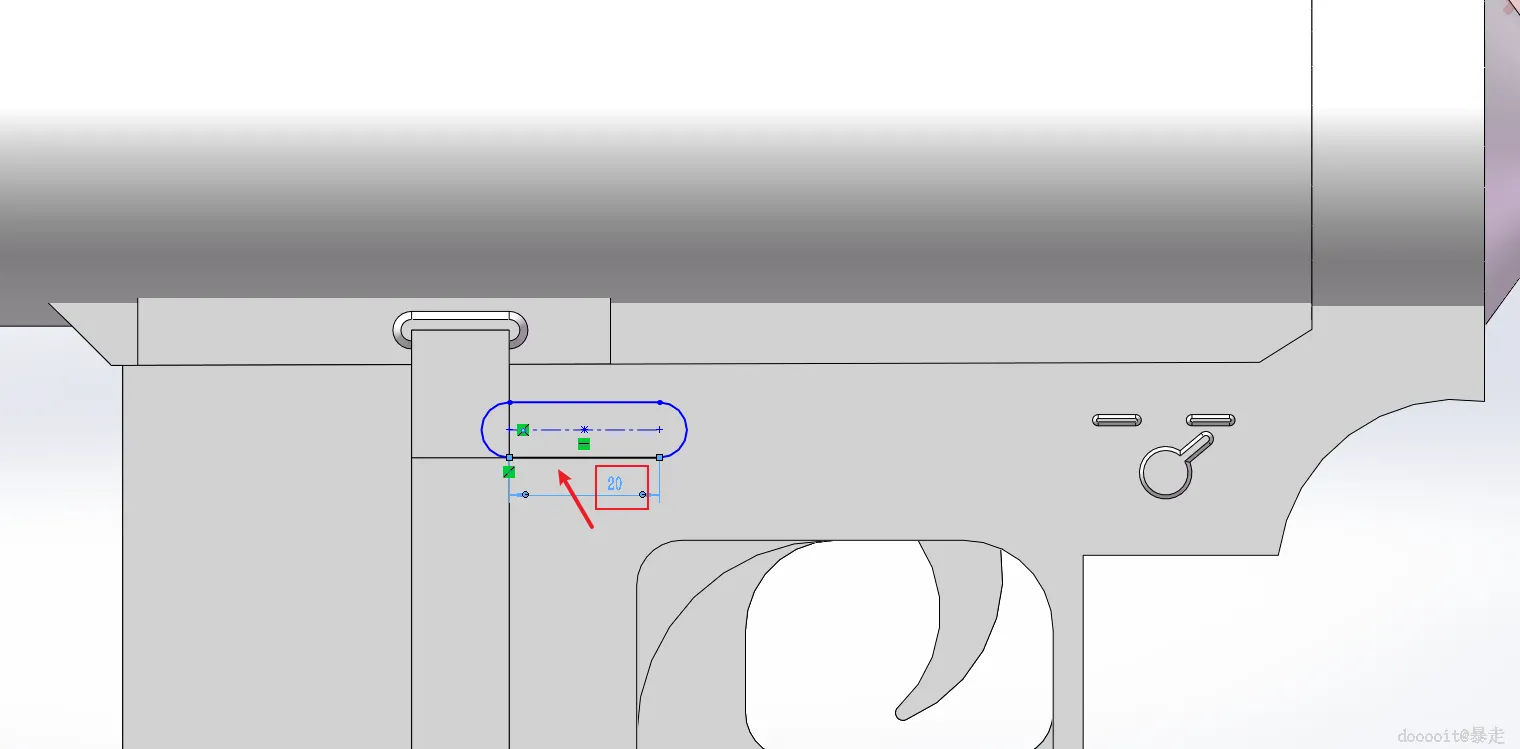

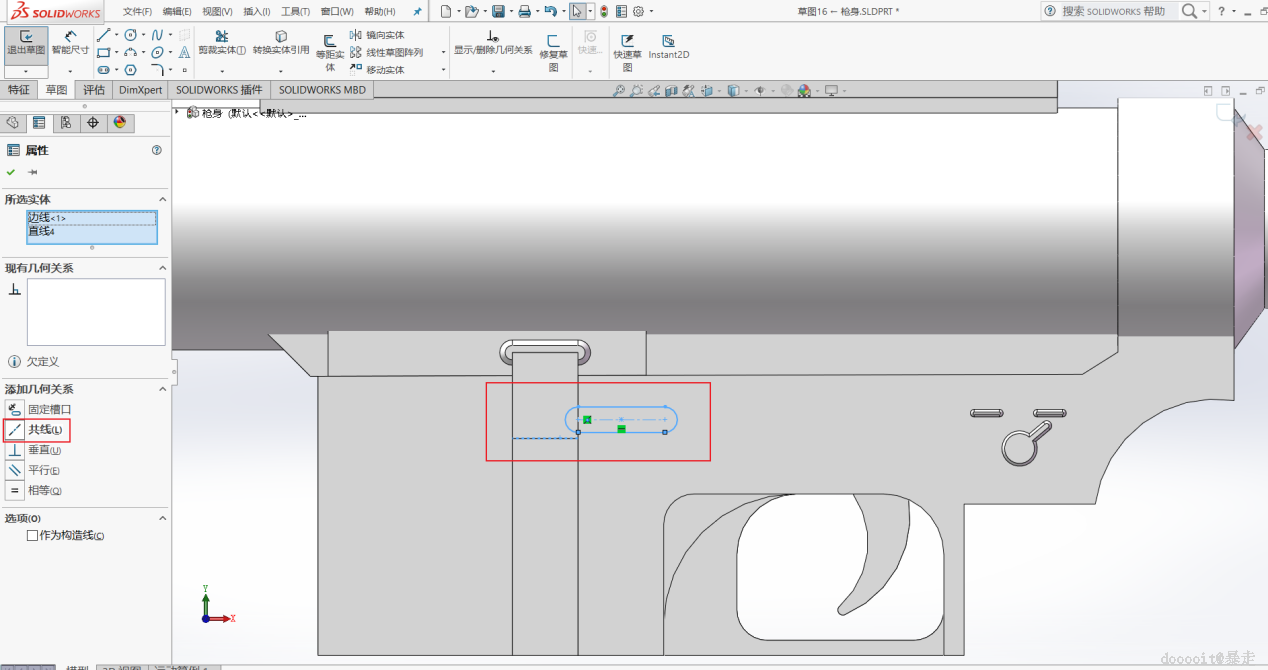

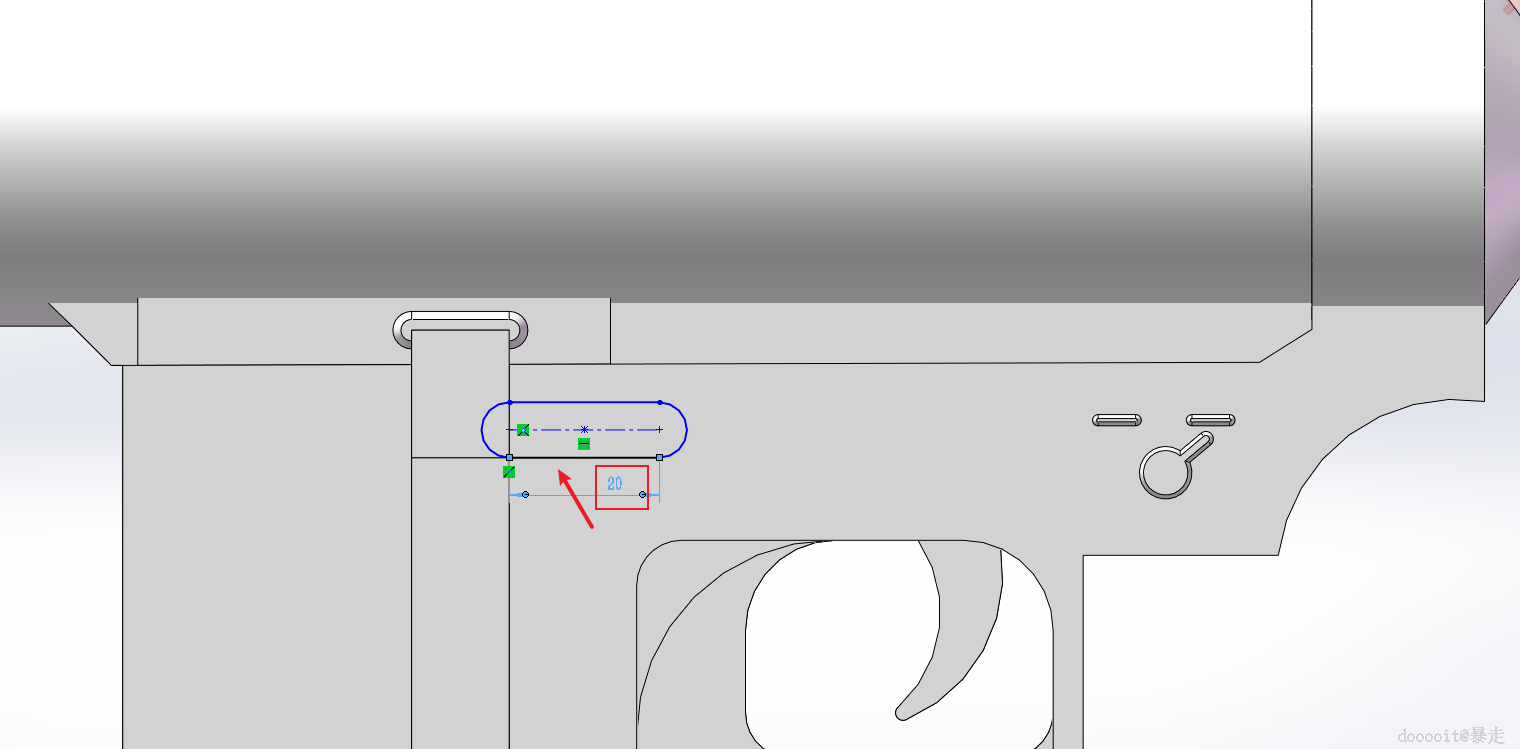

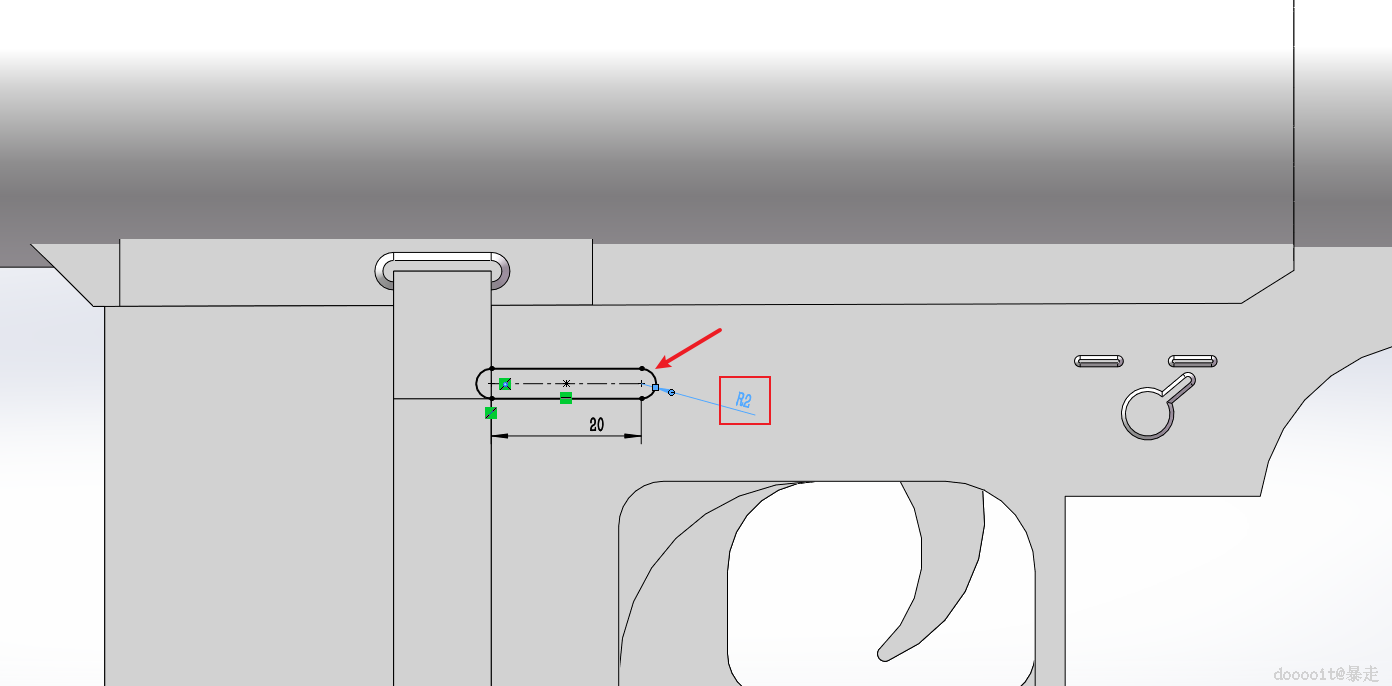

在机匣底座区域，绘制一个直槽口并准确标注尺寸。确保该直槽口长度为20mm，圆弧部分的半径为2mm。这个直槽口对于安装和固定其他组件至关重要。

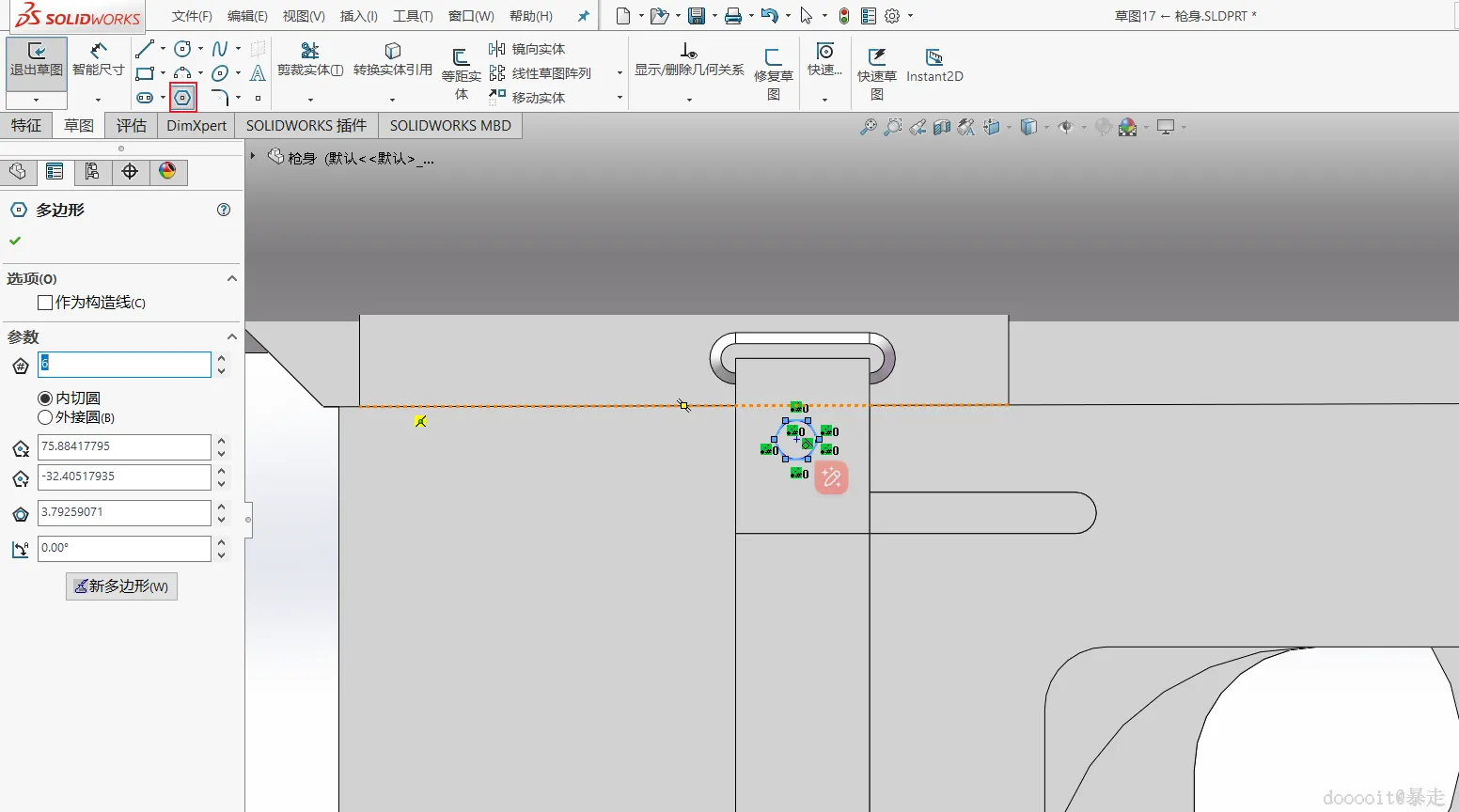

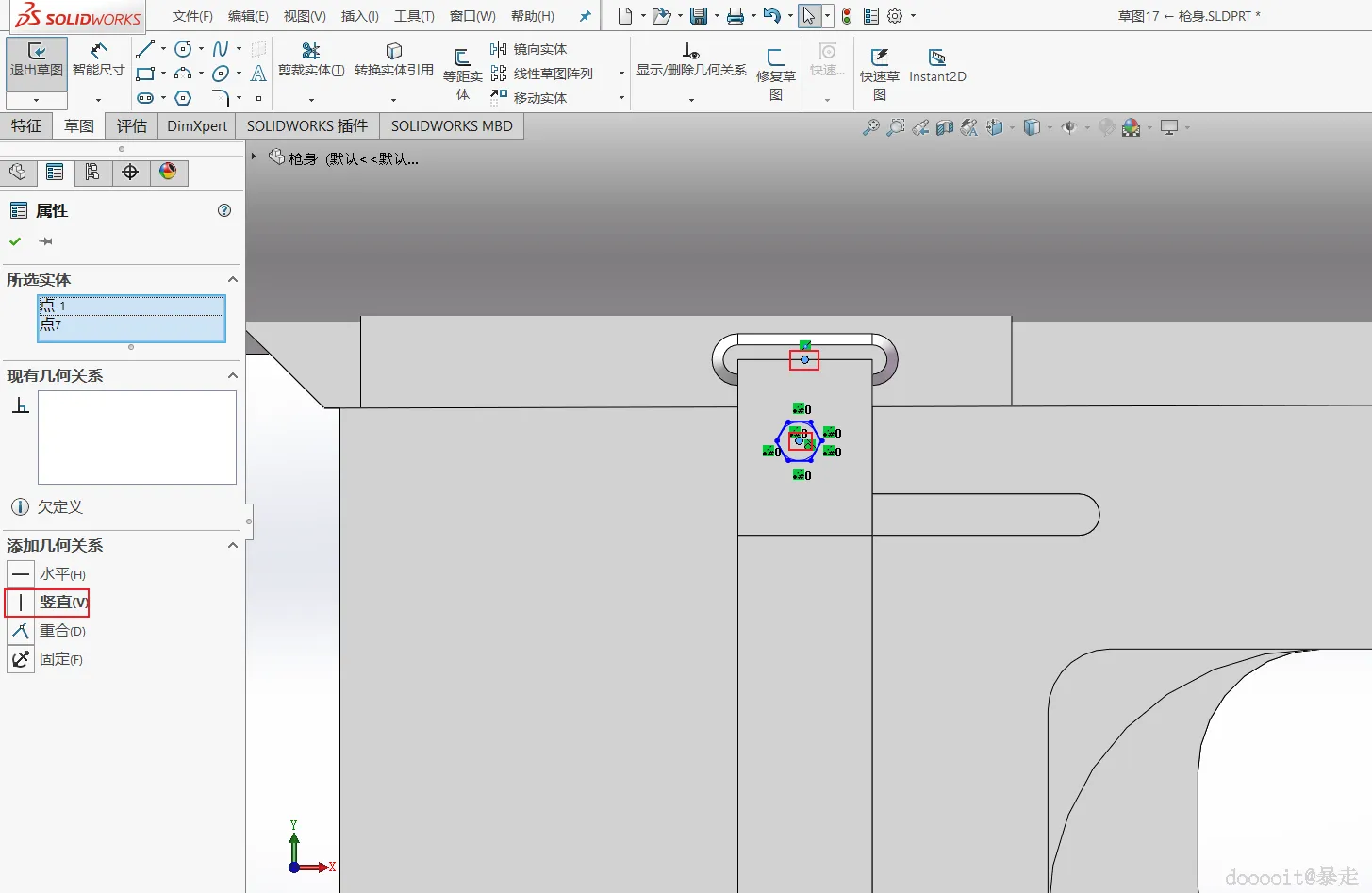

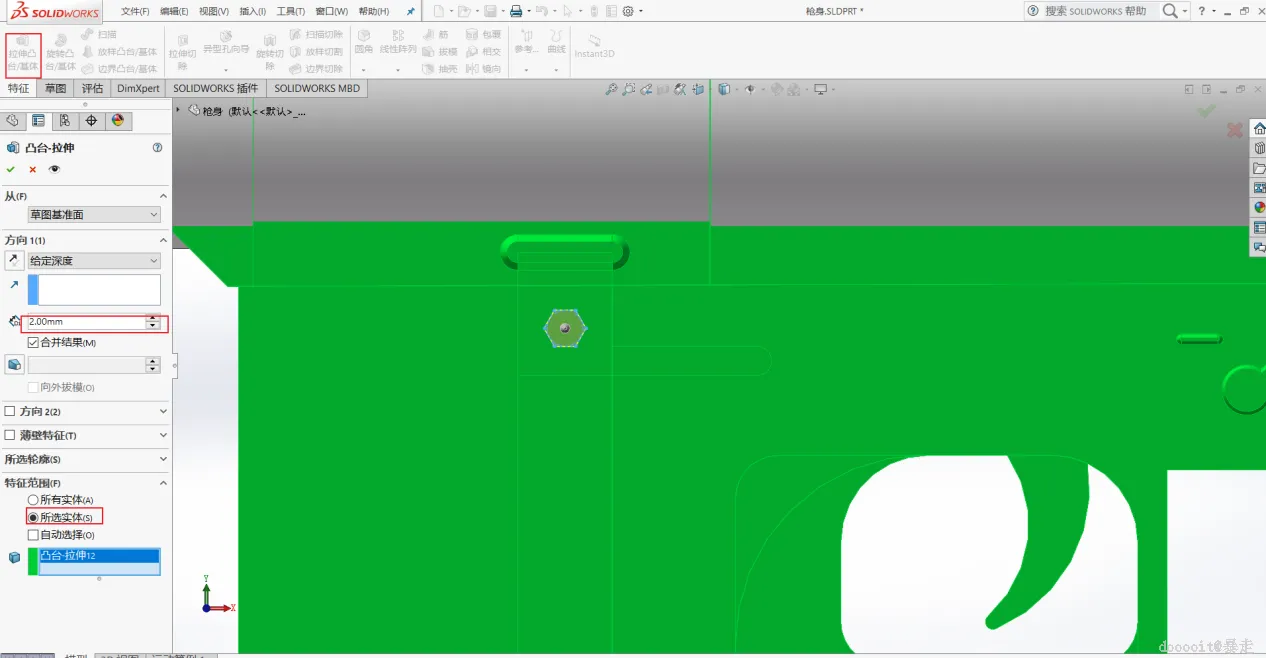

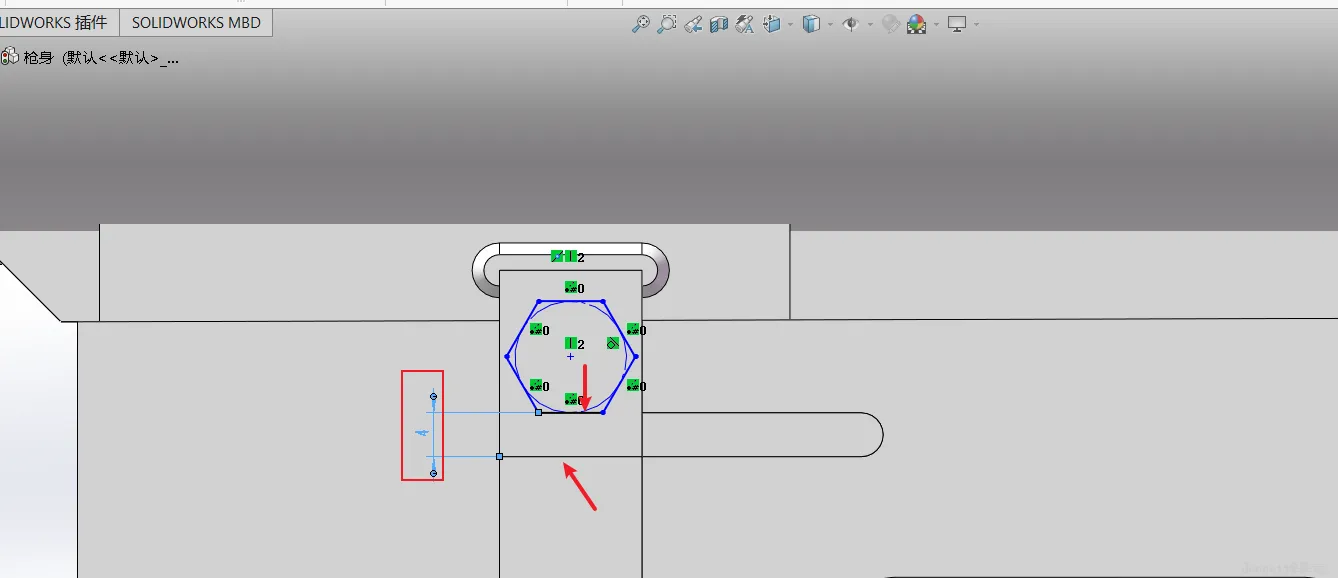

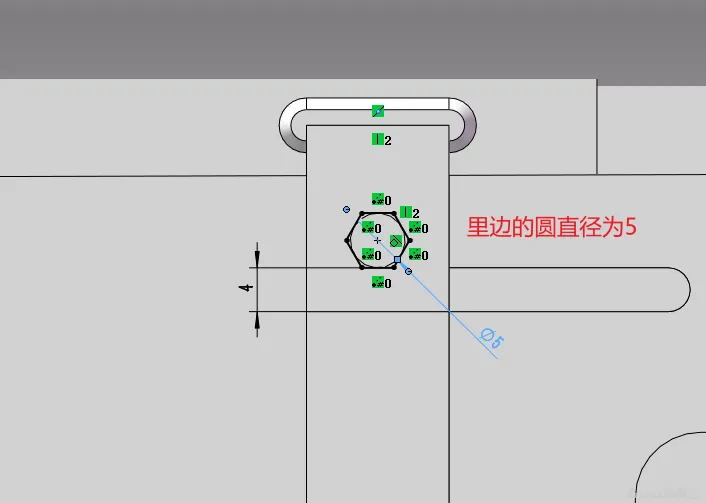

选择六边形工具，在设计中确定六边形中心点与头部线条的中心点，并添加竖直方向上的约束条件。设定六边形内部圆的直径为5mm。接着，利用“拉伸凸台/基体”命令，设置拉伸深度为2mm，然后选择相应的实体完成操作。

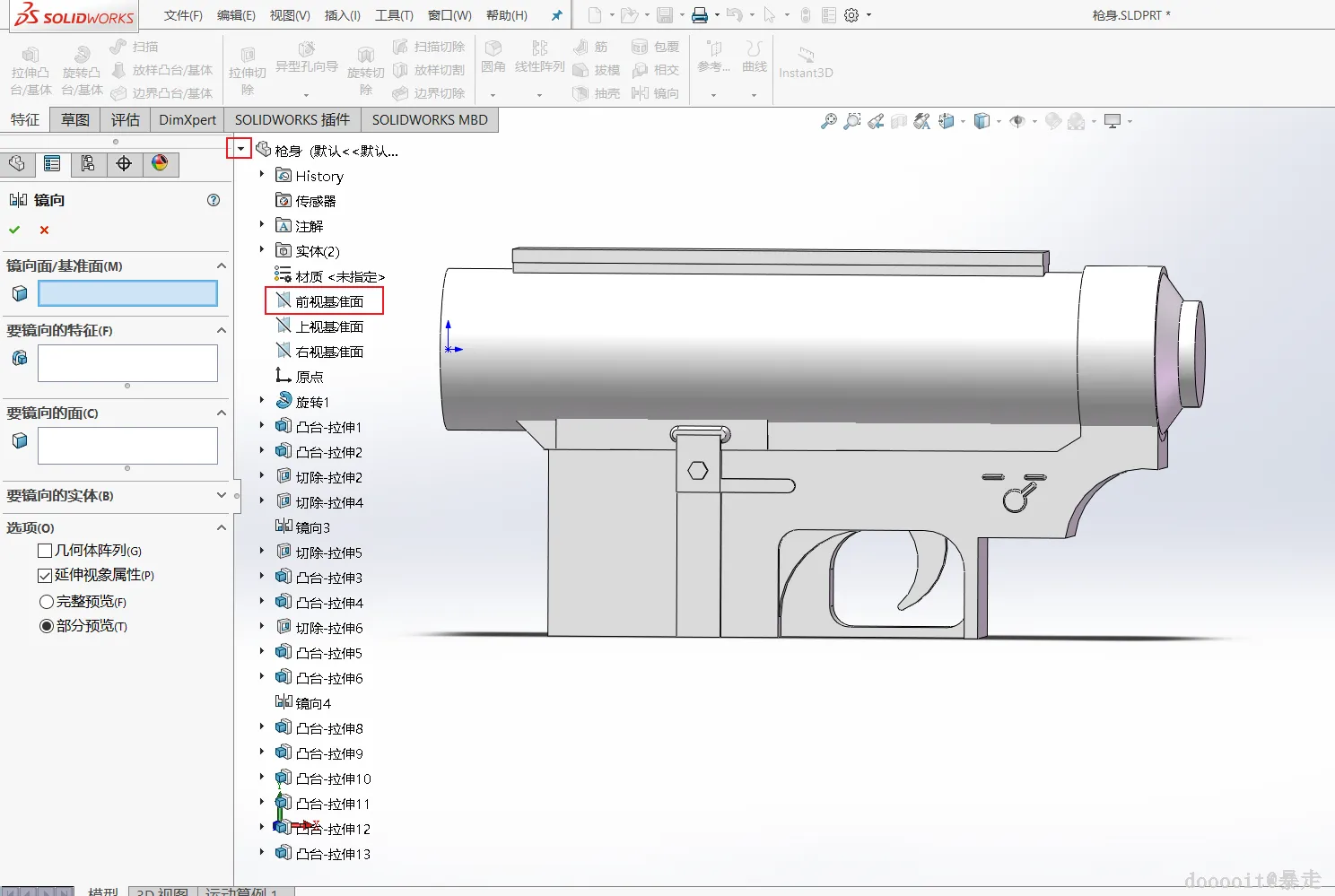

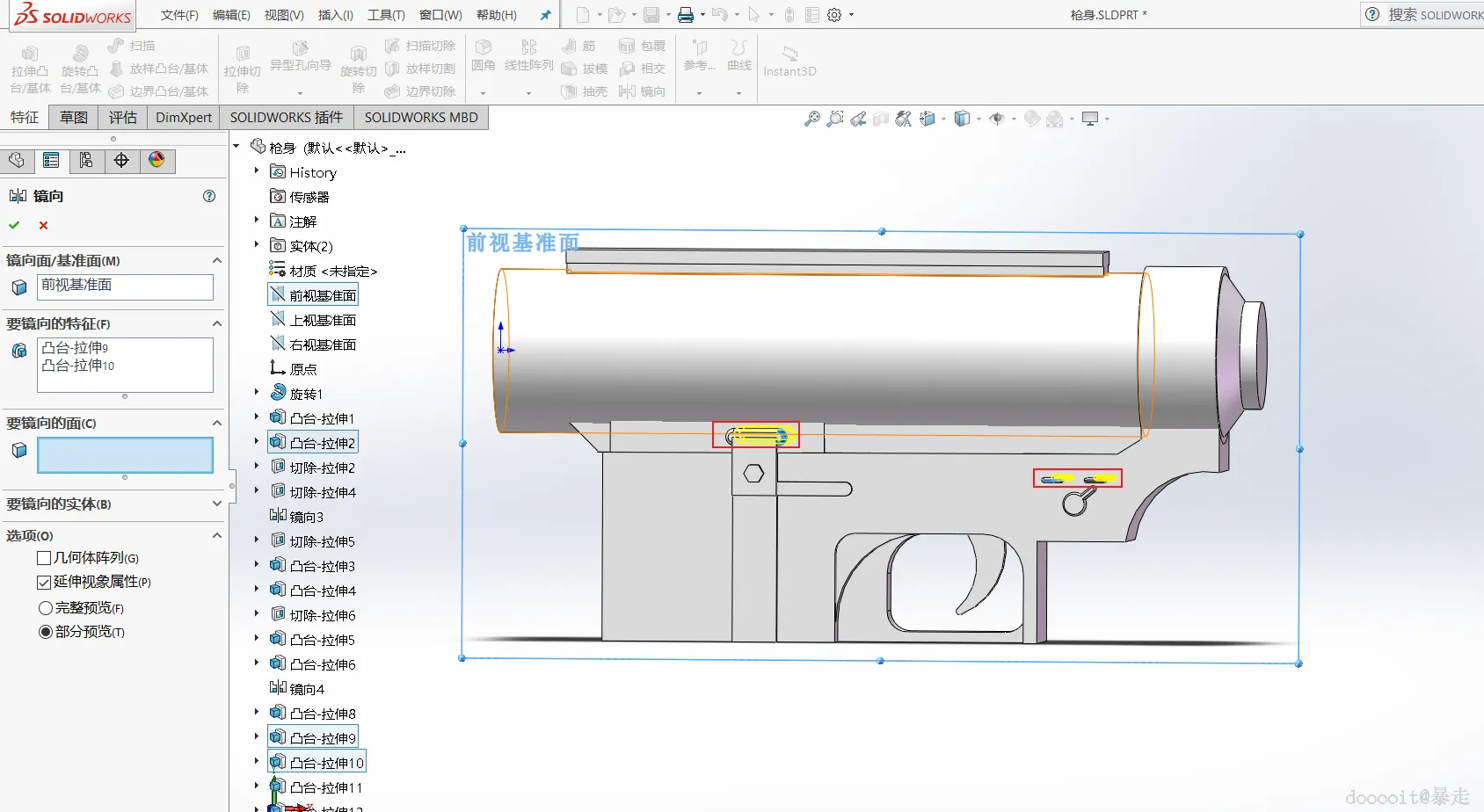

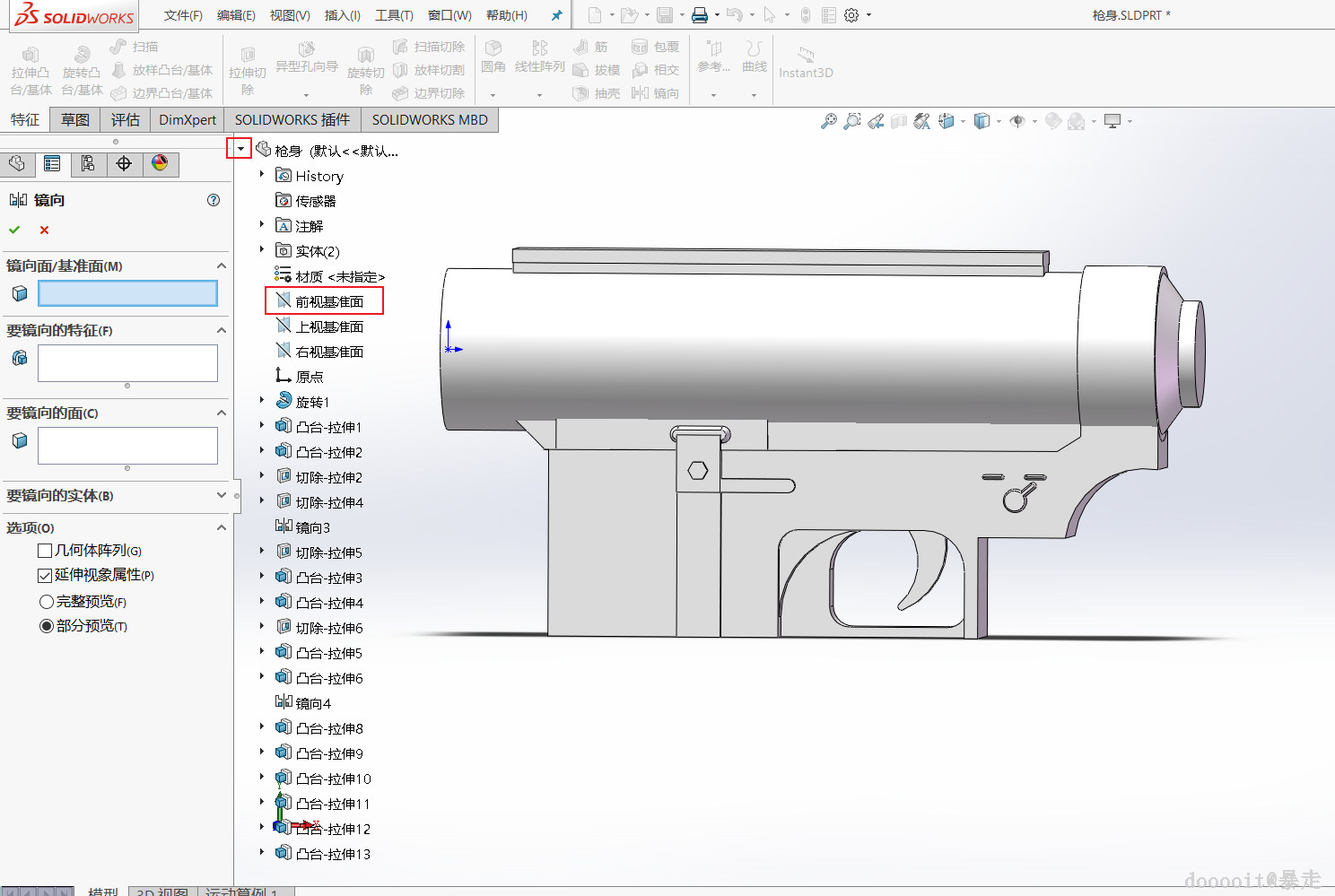

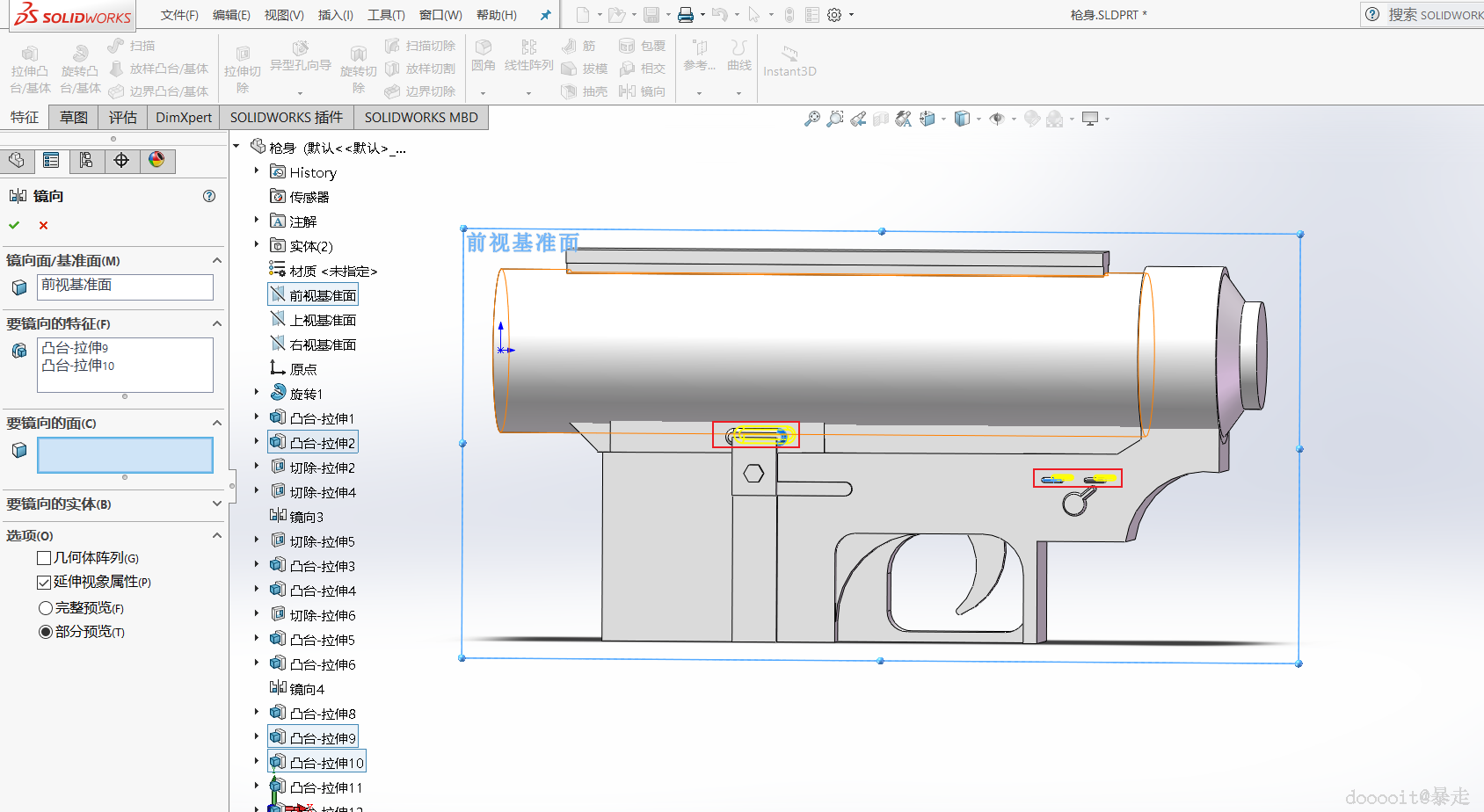

为了保持设计的一致性和对称性，选择需要镜像的特征，设置前视基准面作为镜像基准面。勾选想要镜像的所有特征，以实现设计的对称扩展。

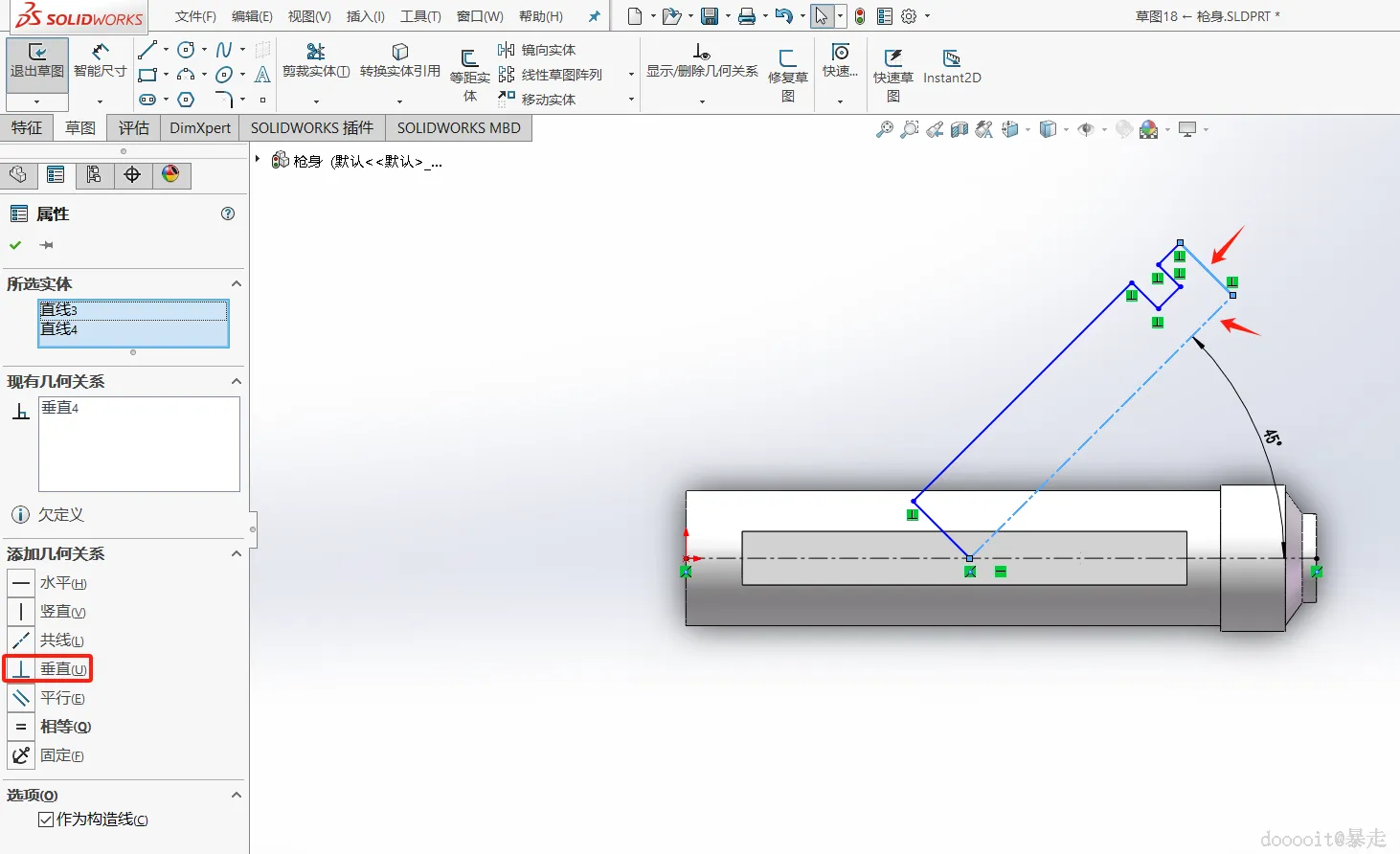

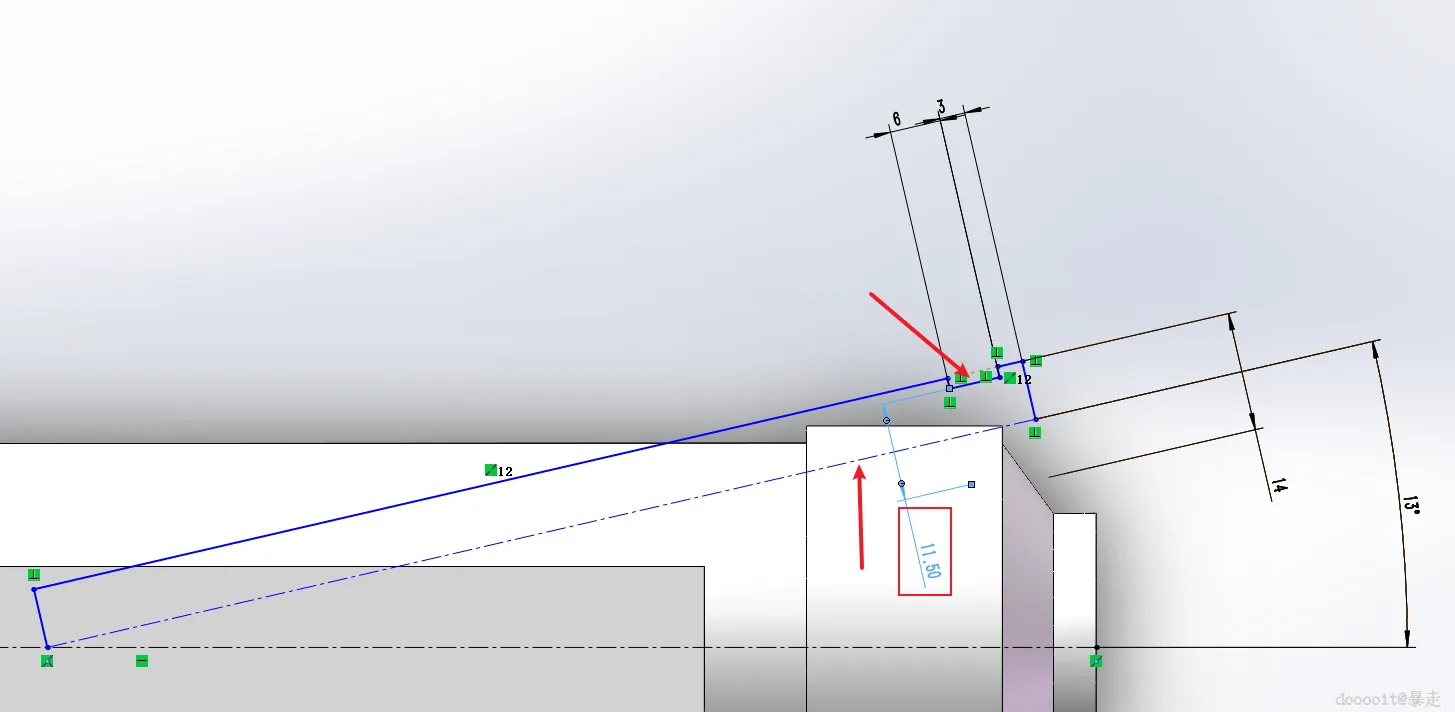

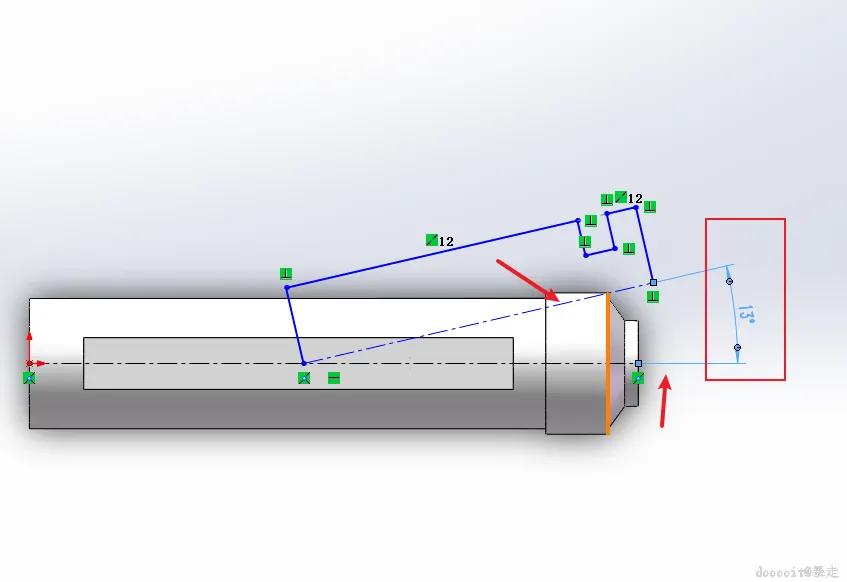

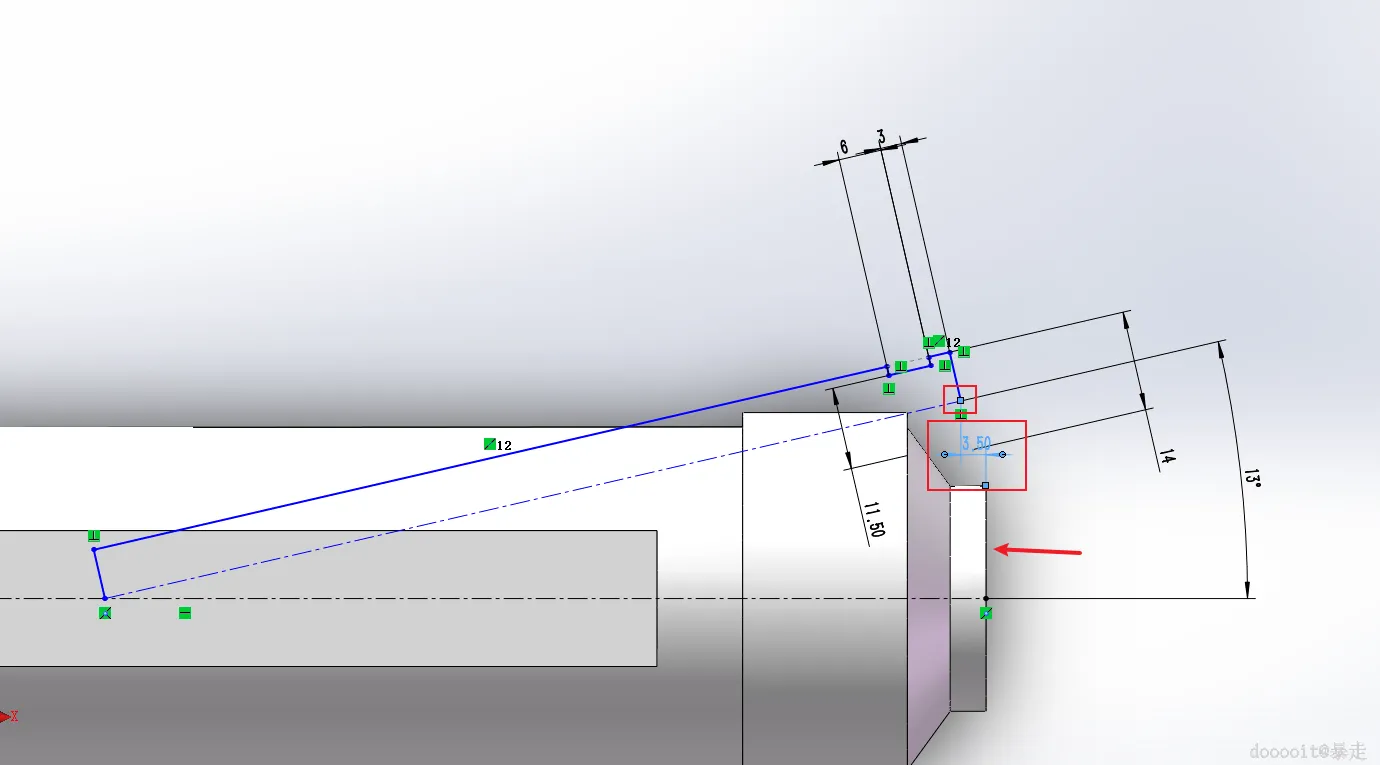

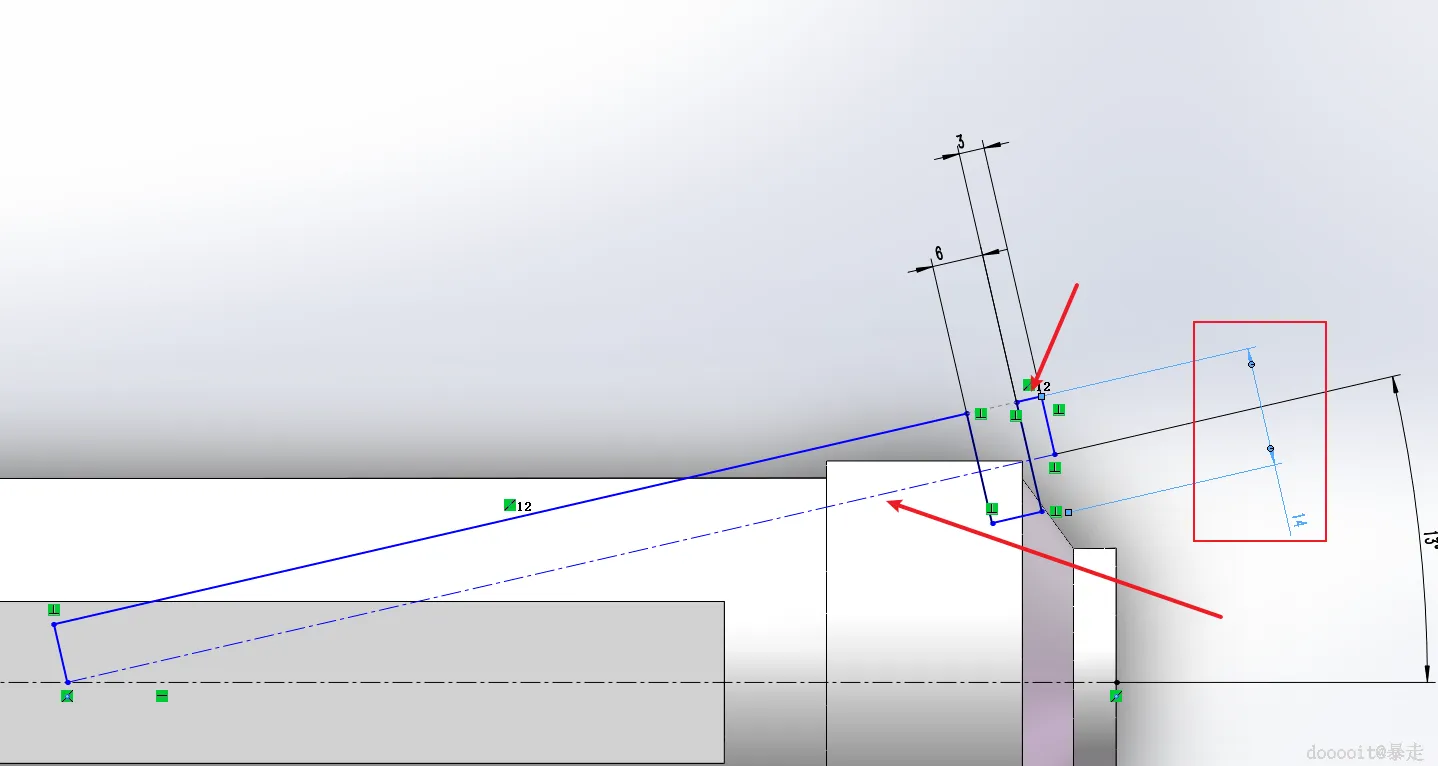

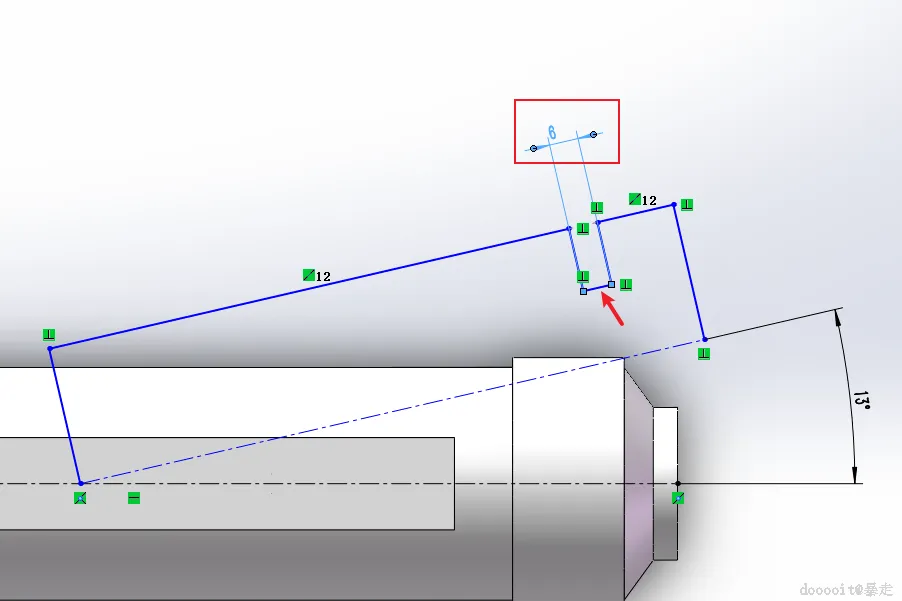

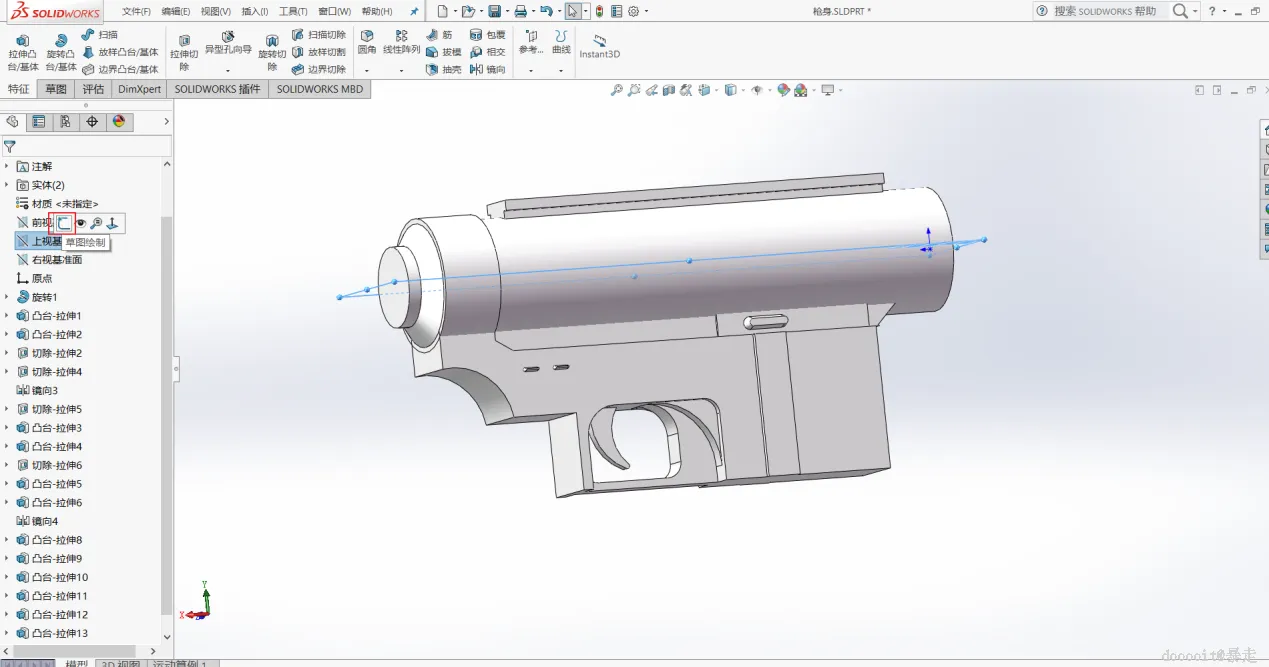

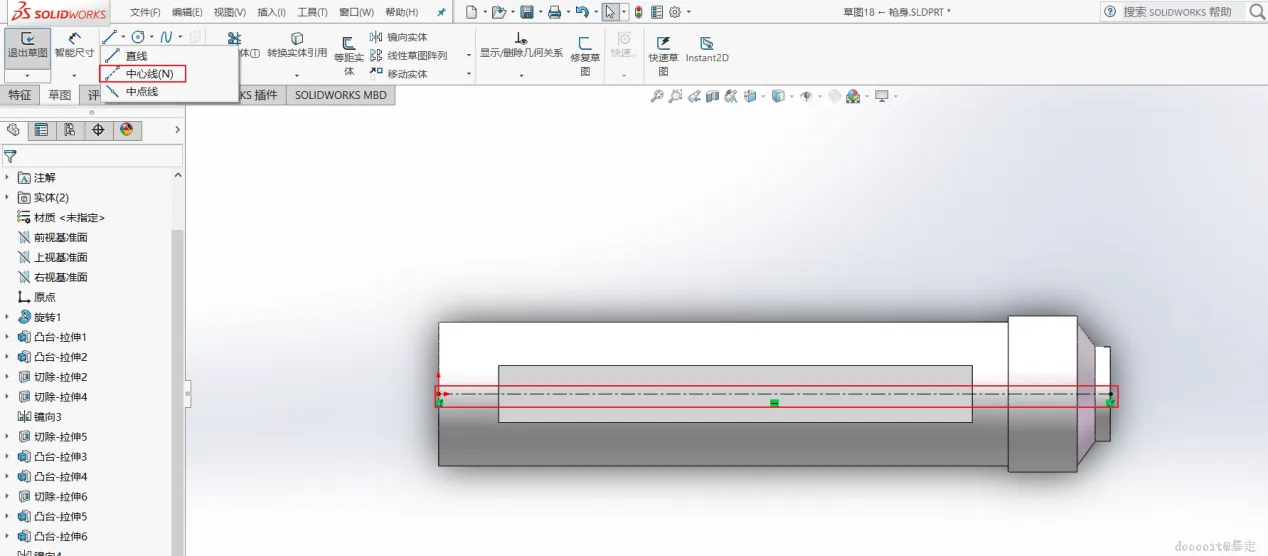

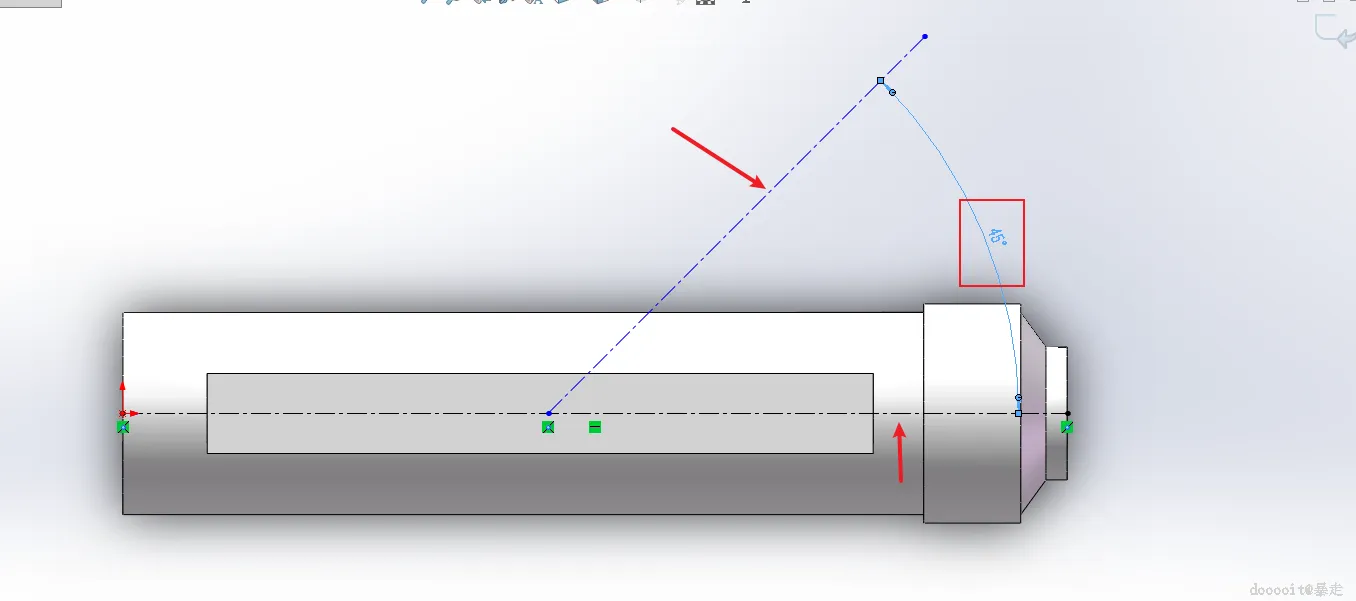

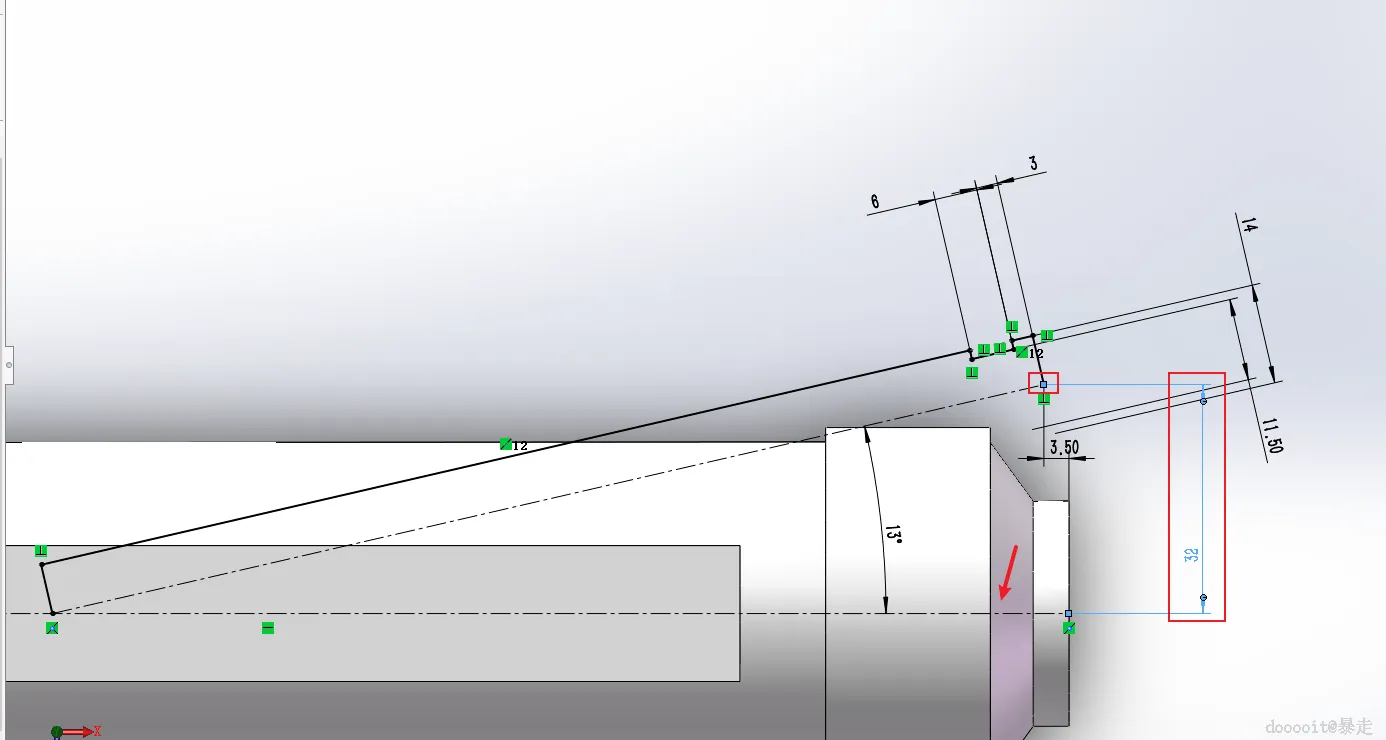

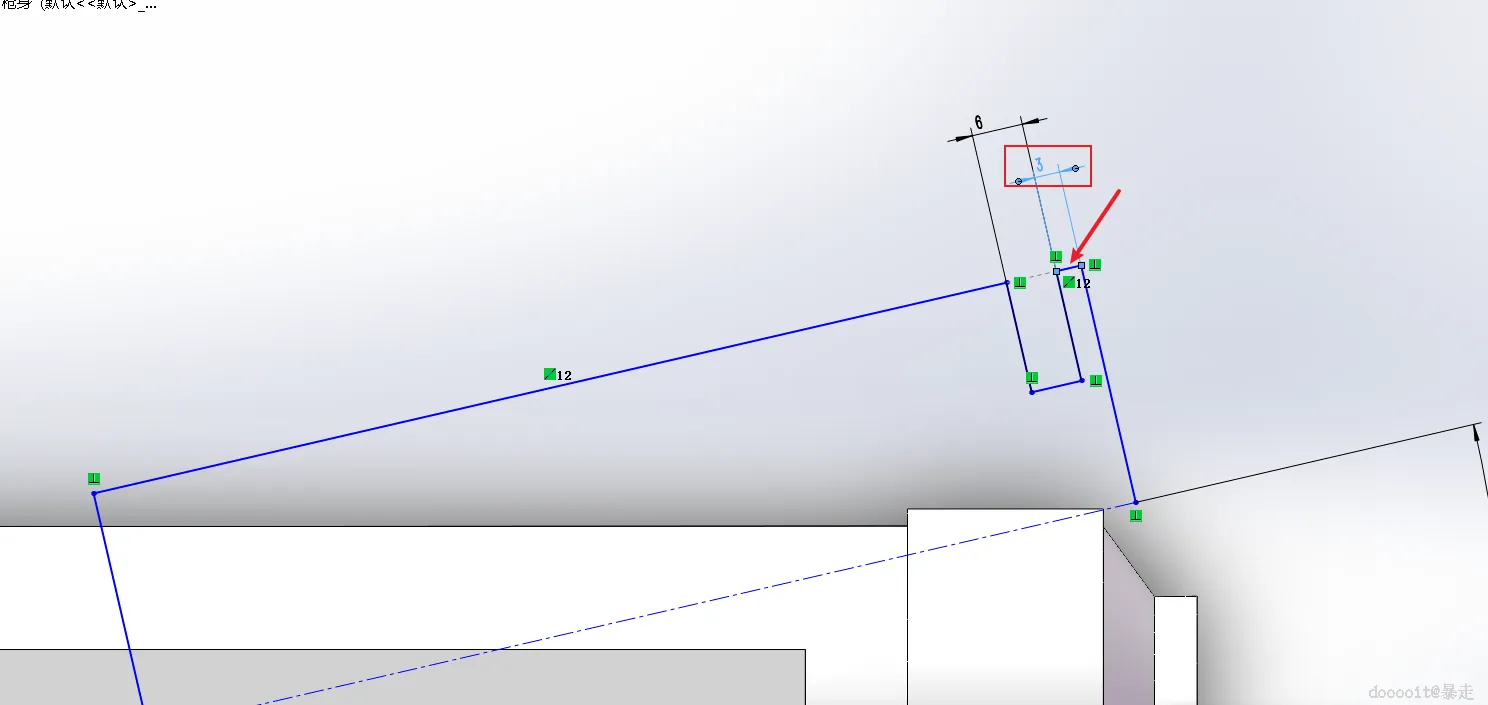

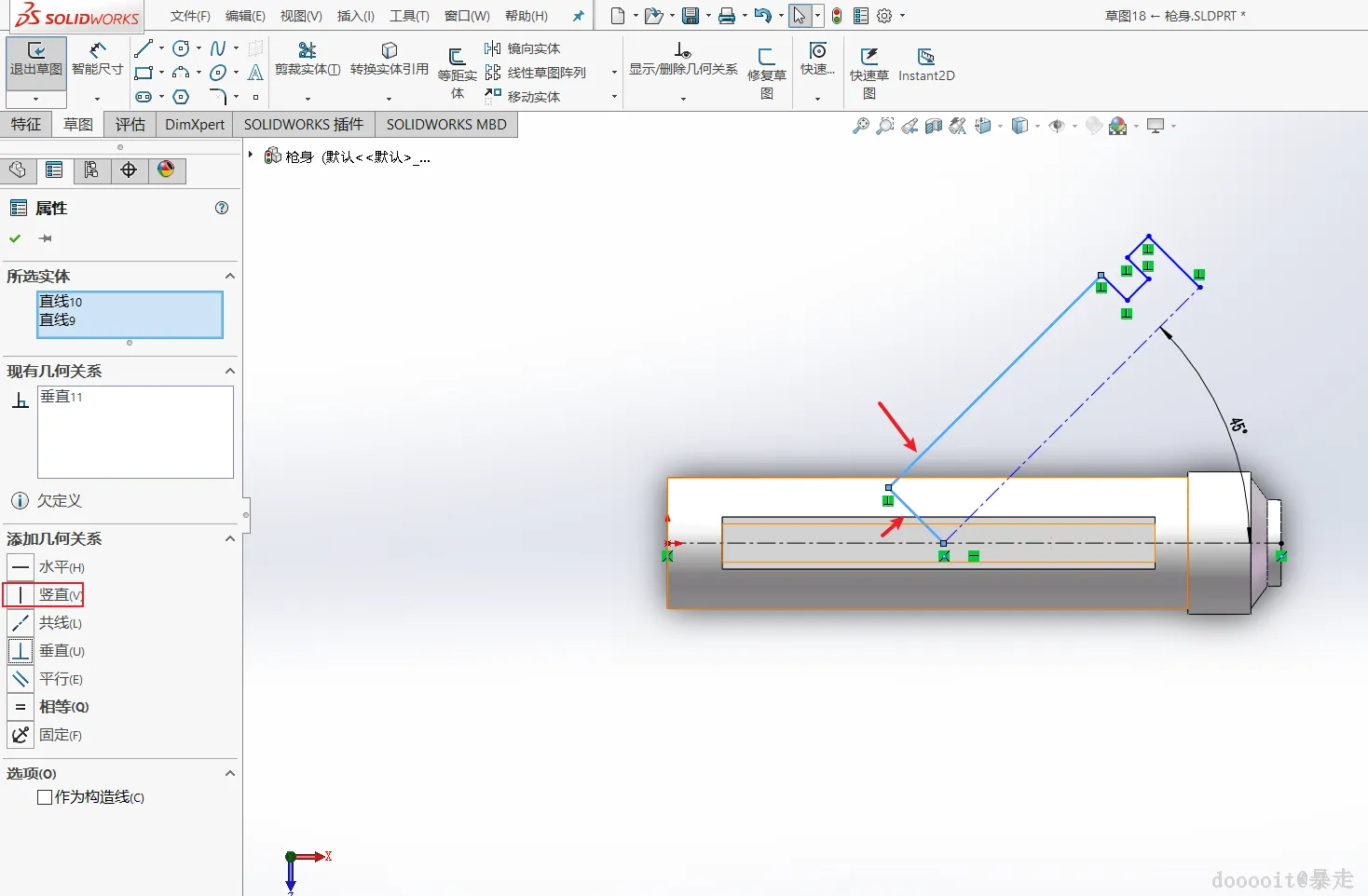

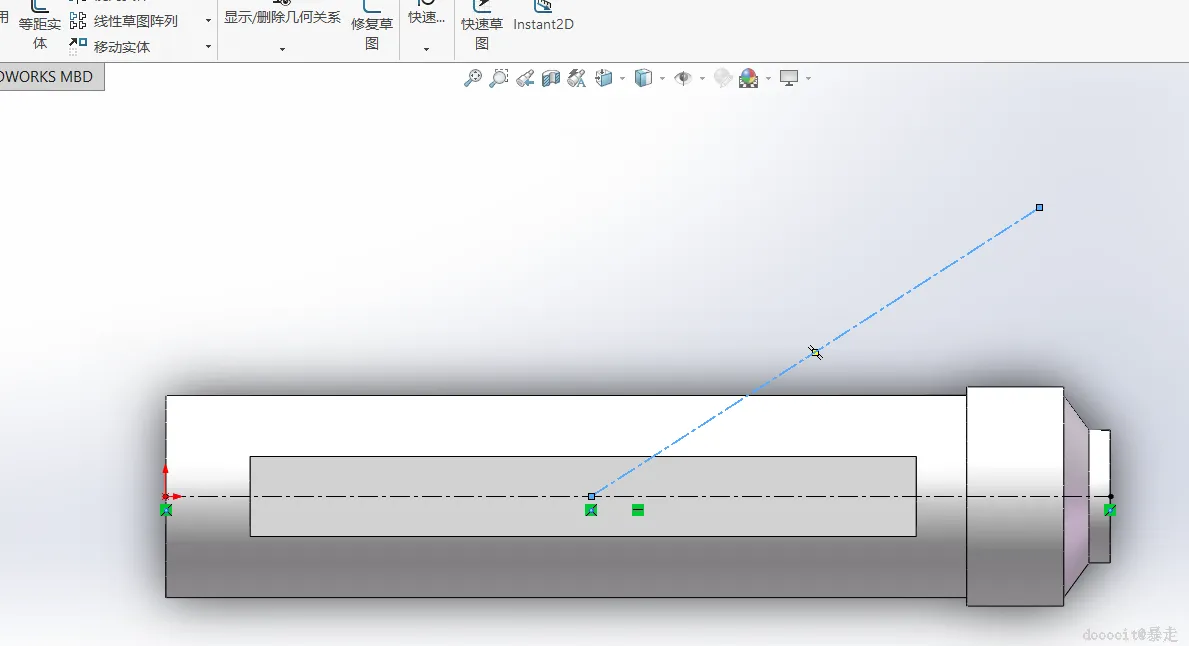

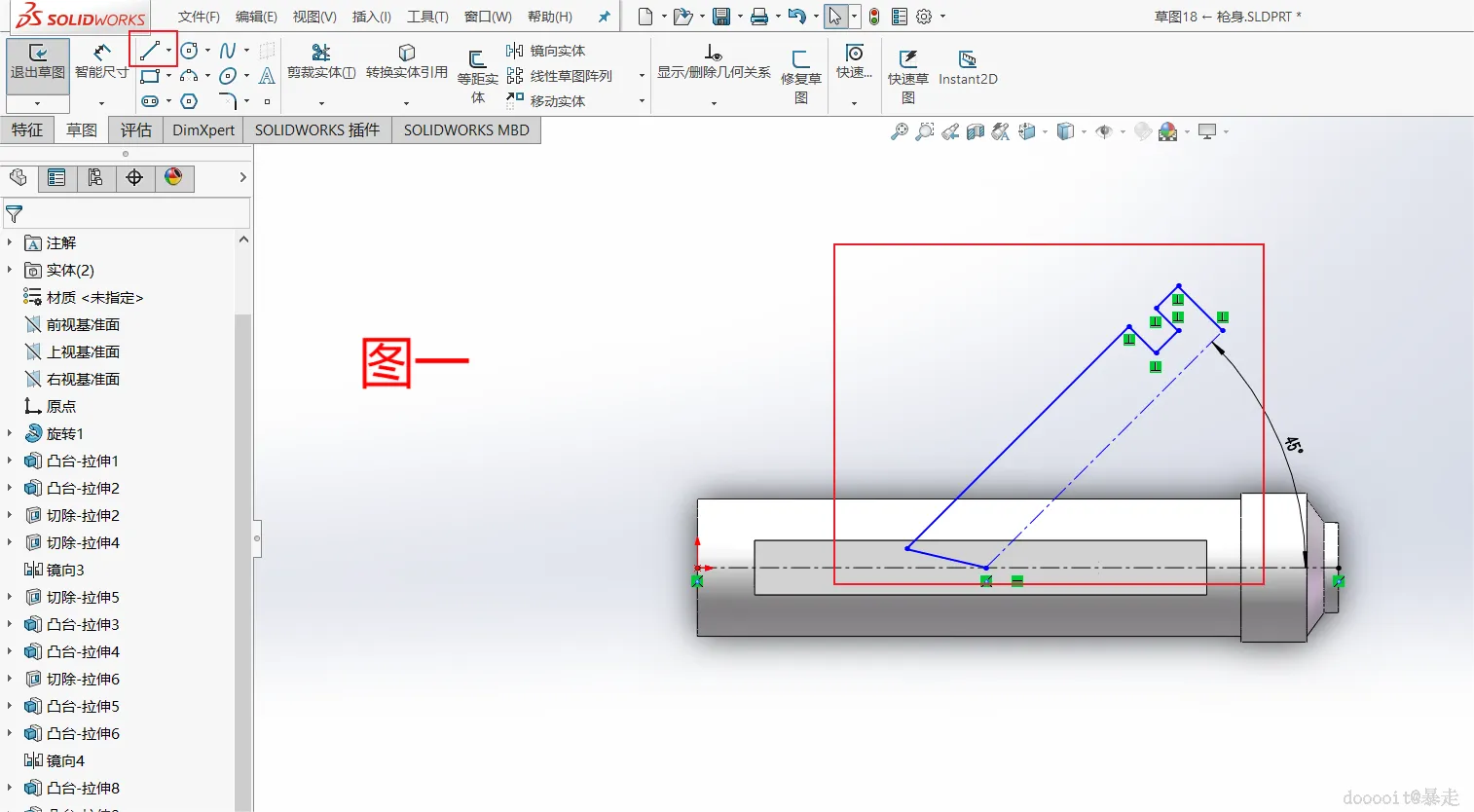

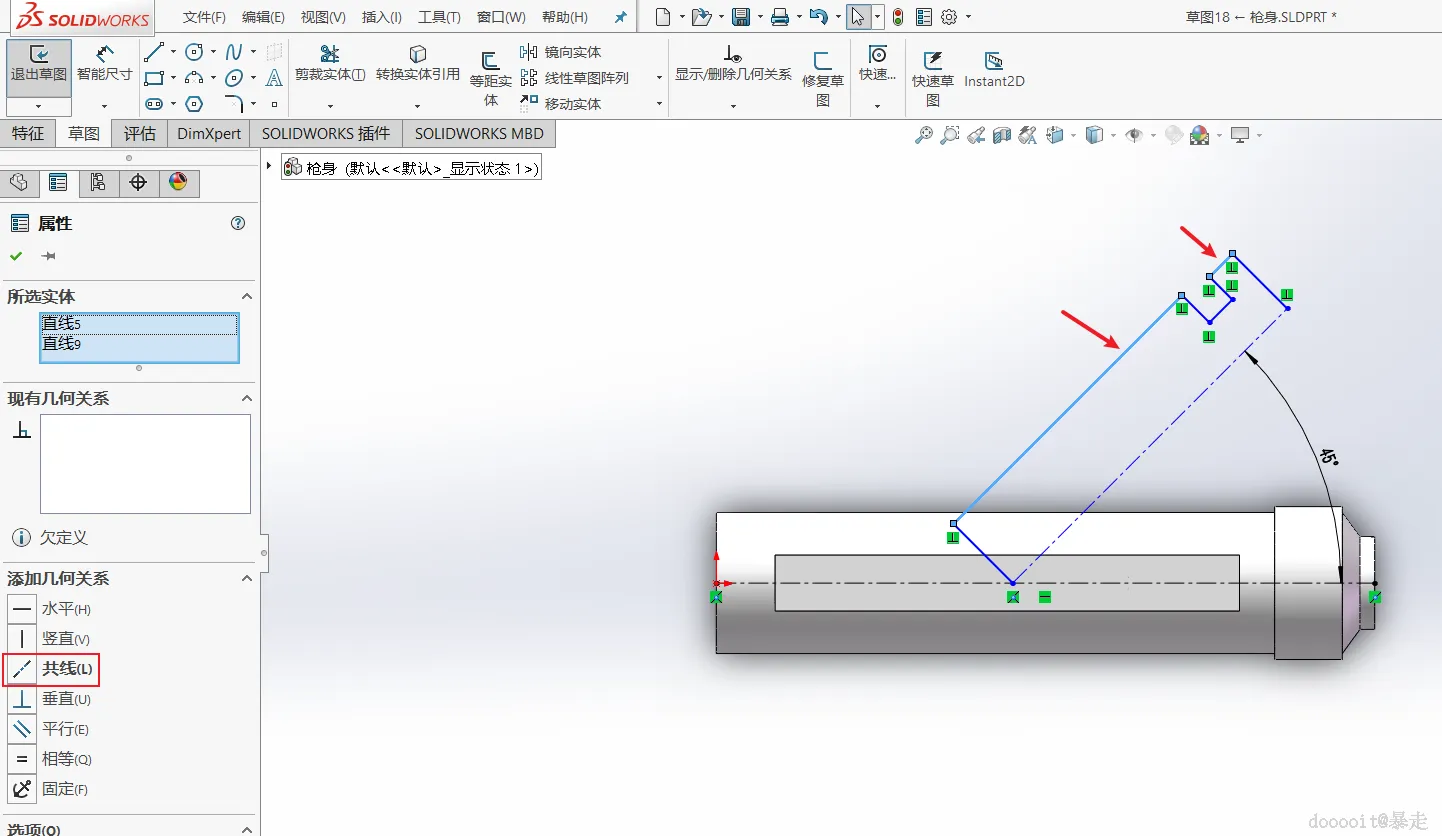

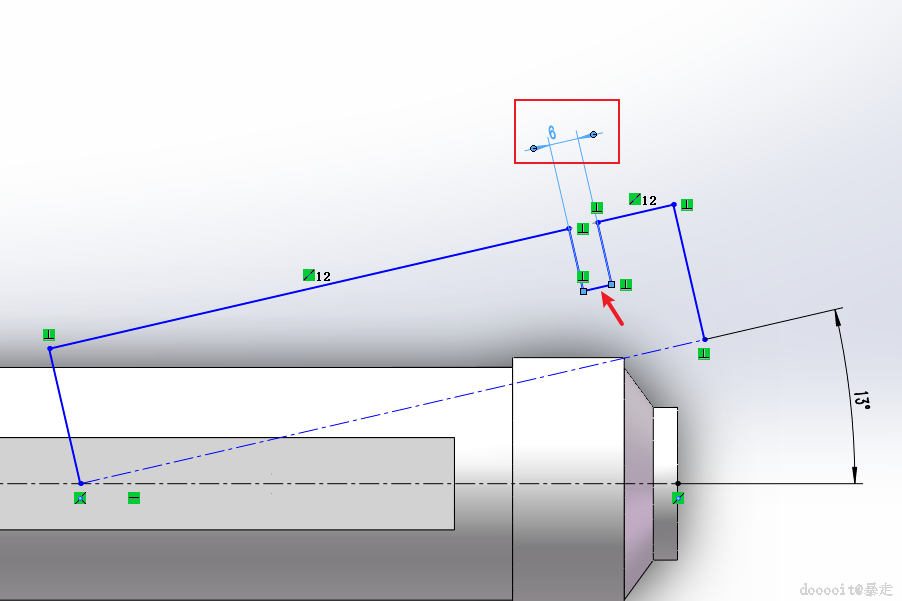

进入上视基准面进行编辑，通过辅助线连接两个端点的中心位置，随后在此辅助线上再画一条辅助线，使这两条辅助线之间的角度为45度。这一布局有助于后续创建精确的角度。接下来，调整两条辅助线间的角度至13度，并用直线绘制出所需的图形。

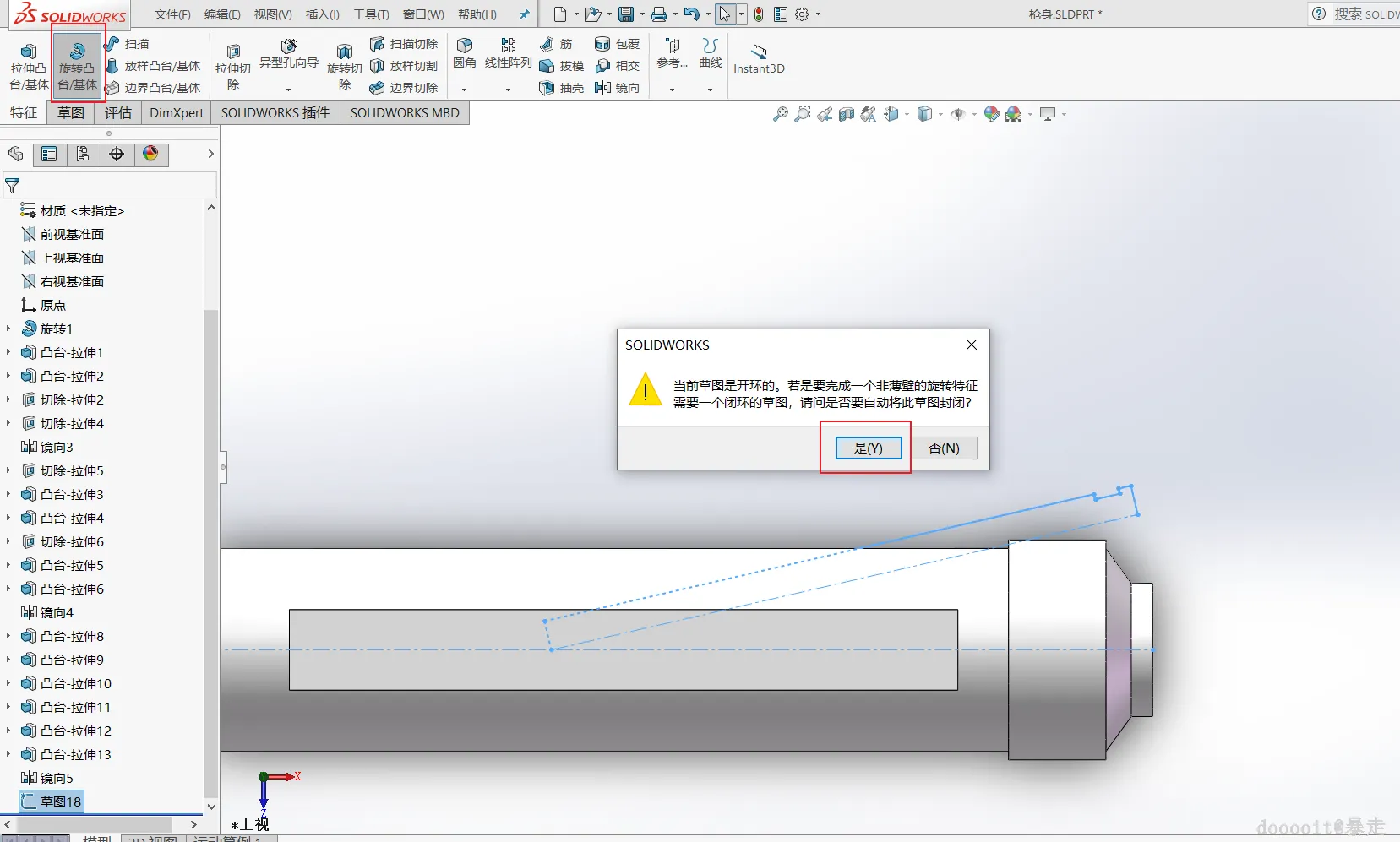

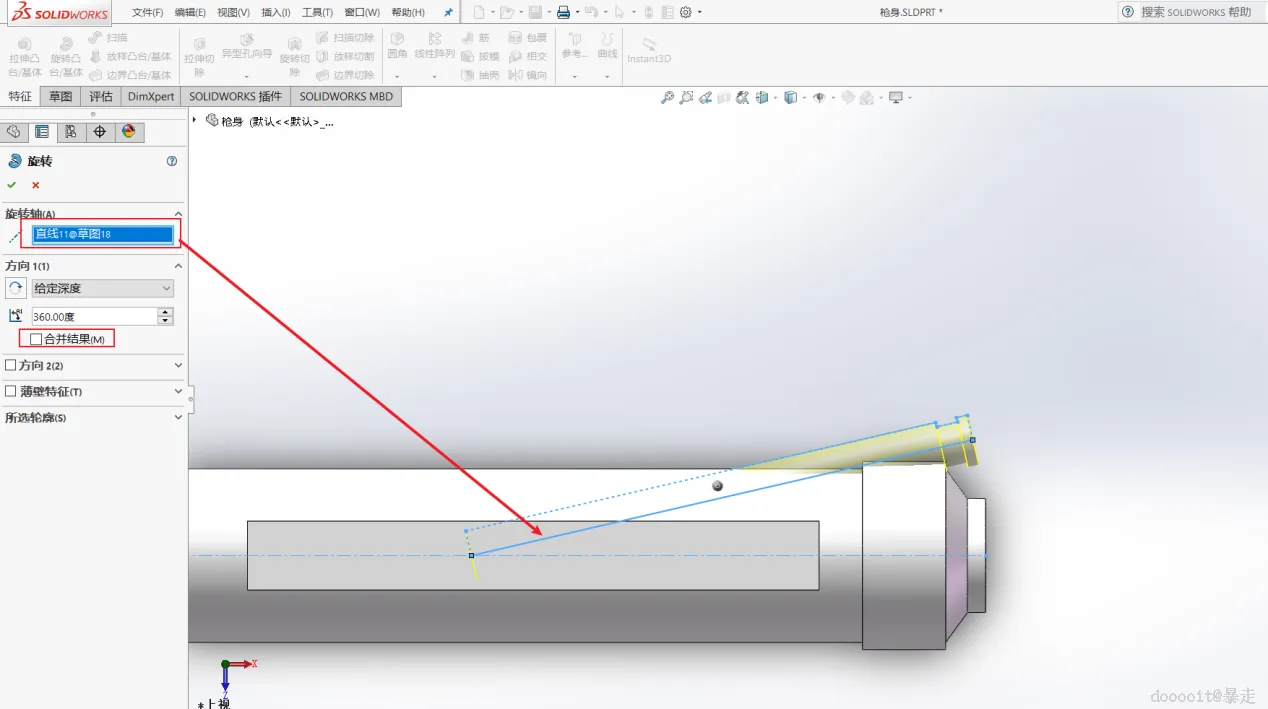

选取刚刚绘制好的图形，使用“旋转凸台/基体”功能。系统会弹出确认提示，确认后即可生成所需形状。

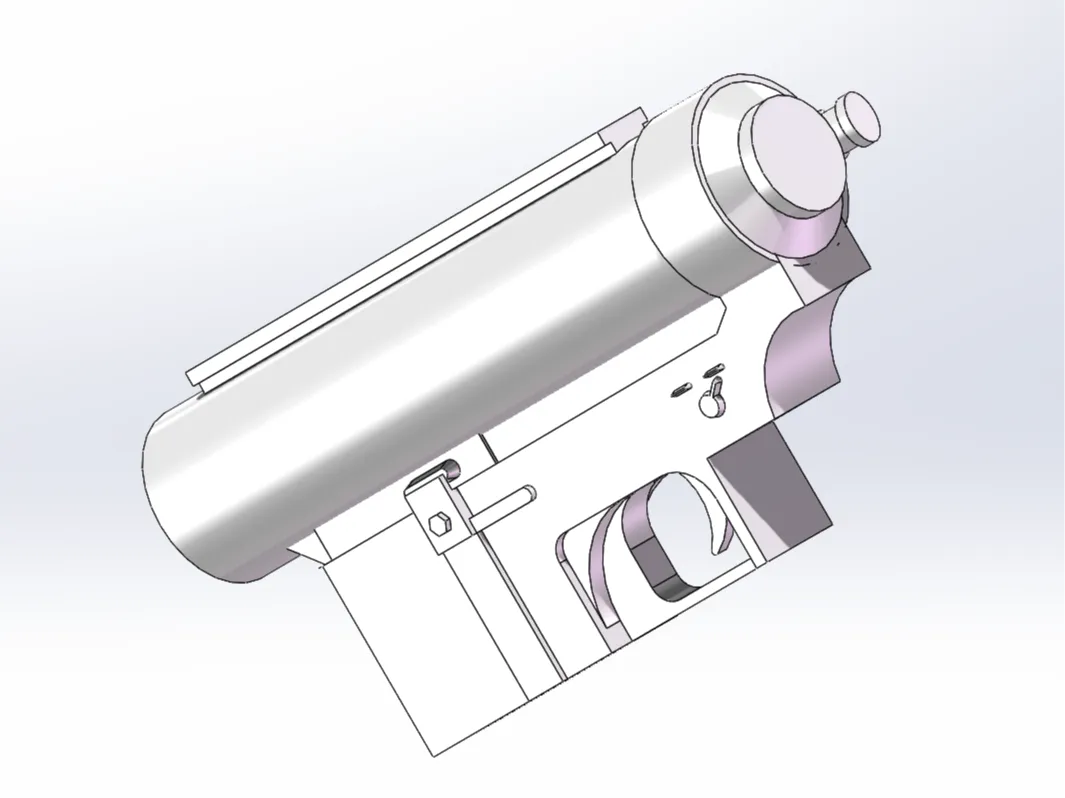

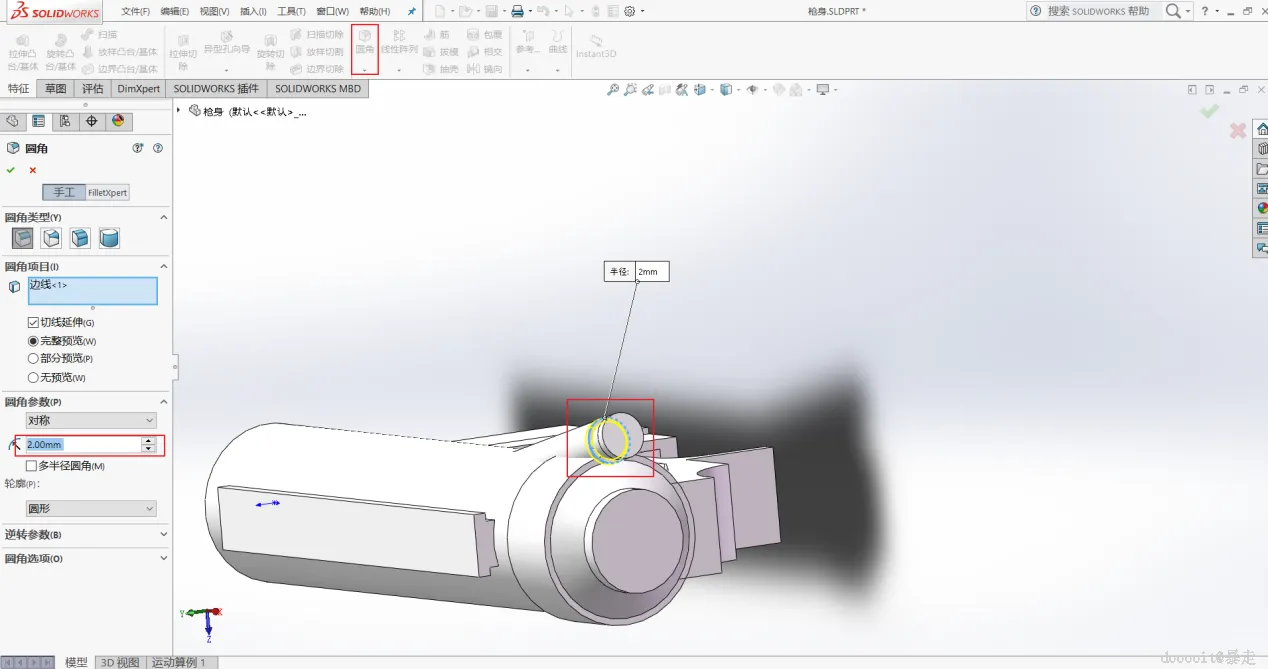

最后，检查圆柱体与整体结构之间是否存在不自然的交界或重叠部分。如果有，应用倒圆角工具来平滑过渡，使得整个模型更加流畅自然。
