M416机匣(2)

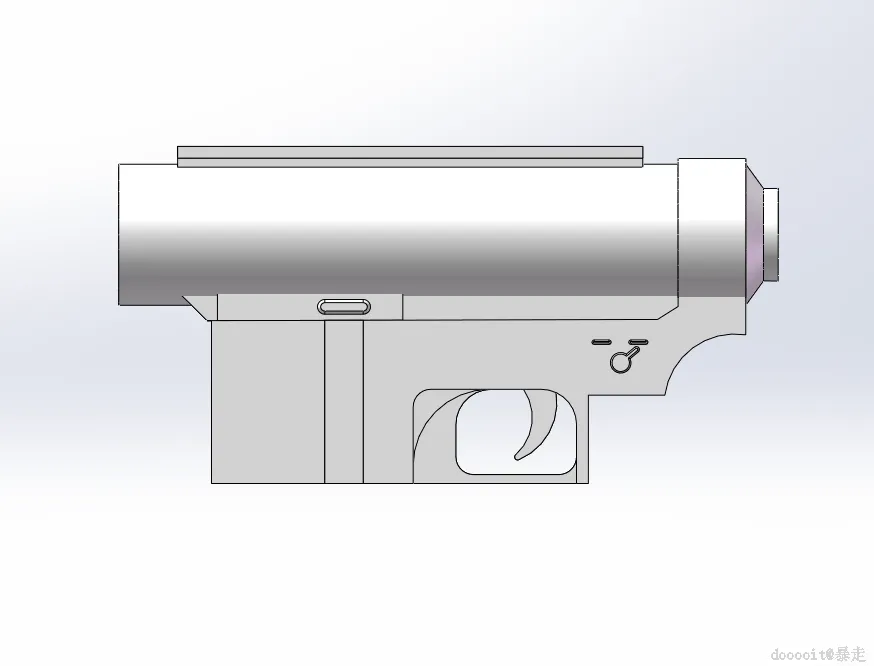

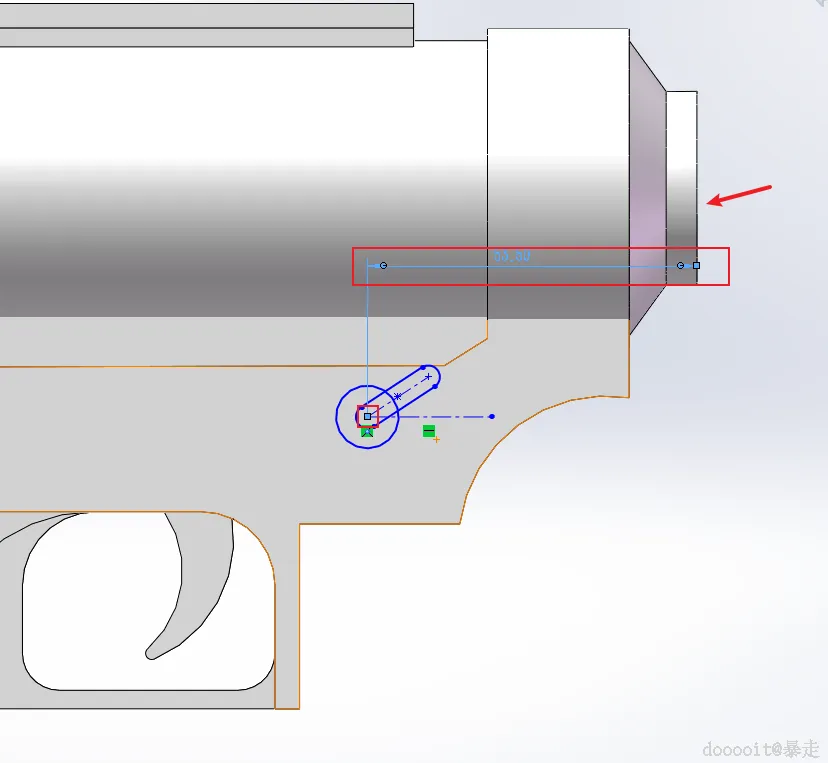

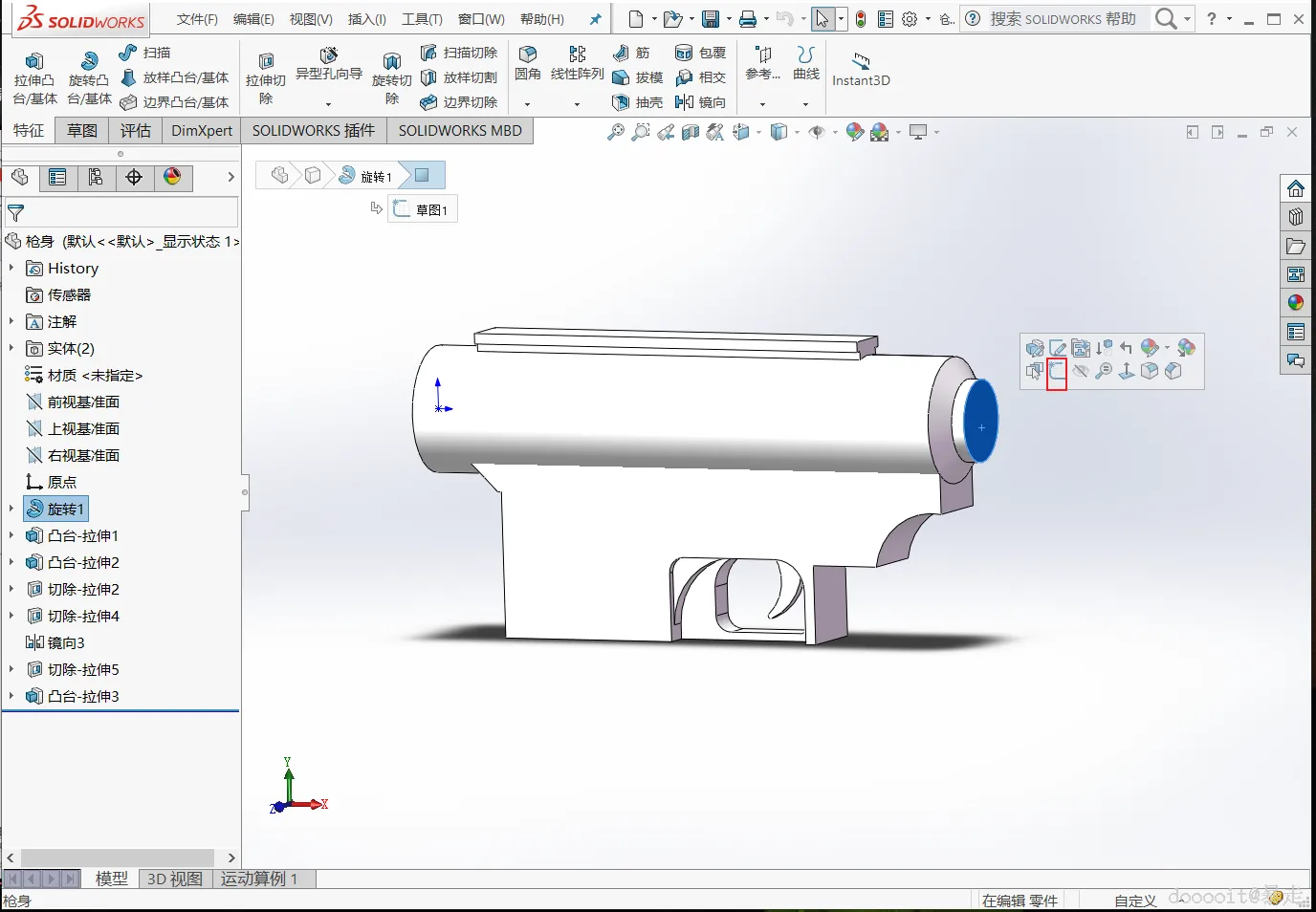

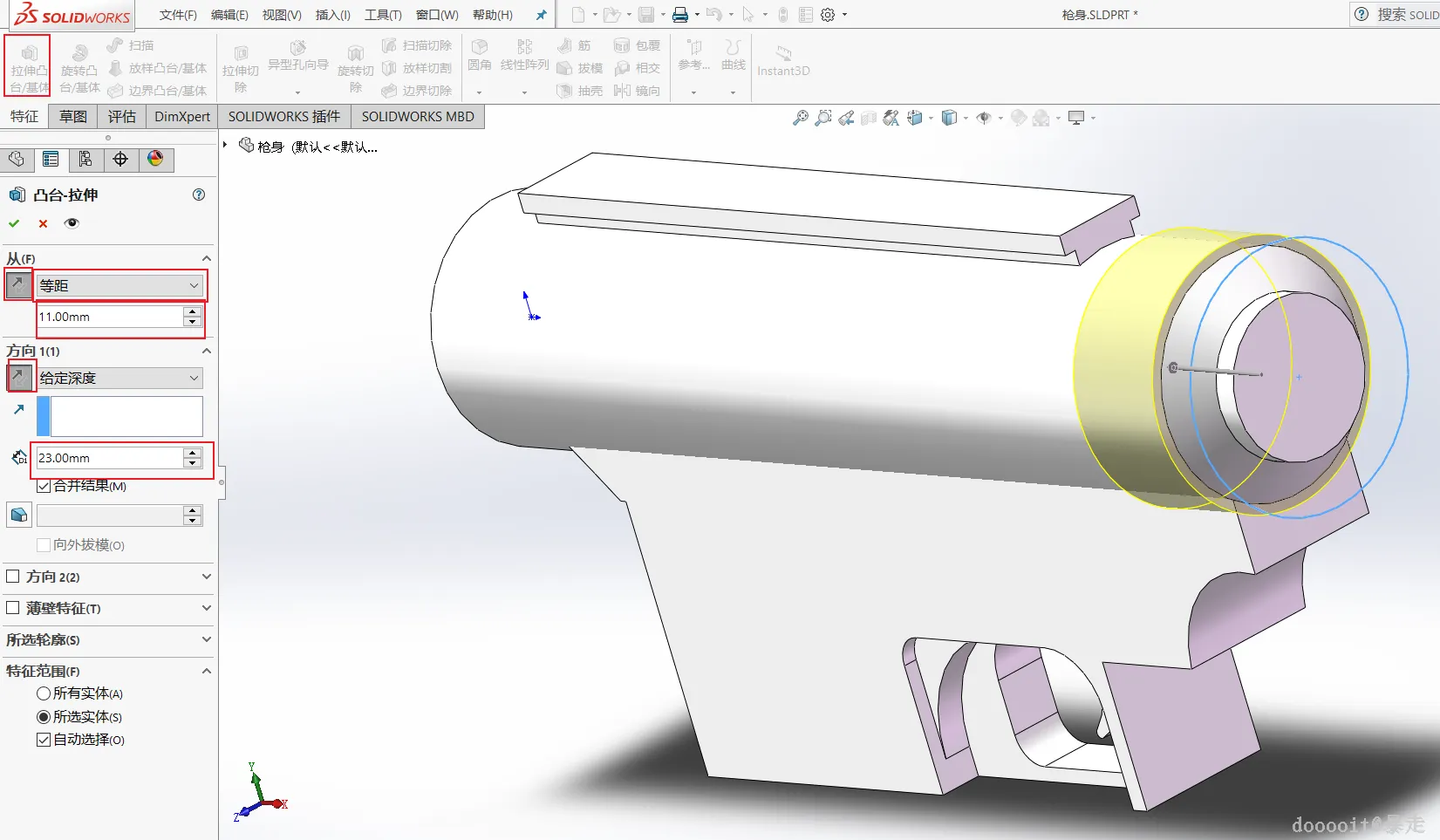

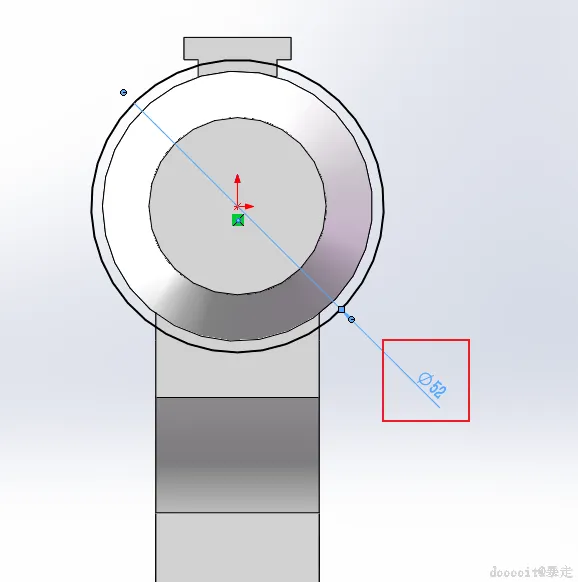

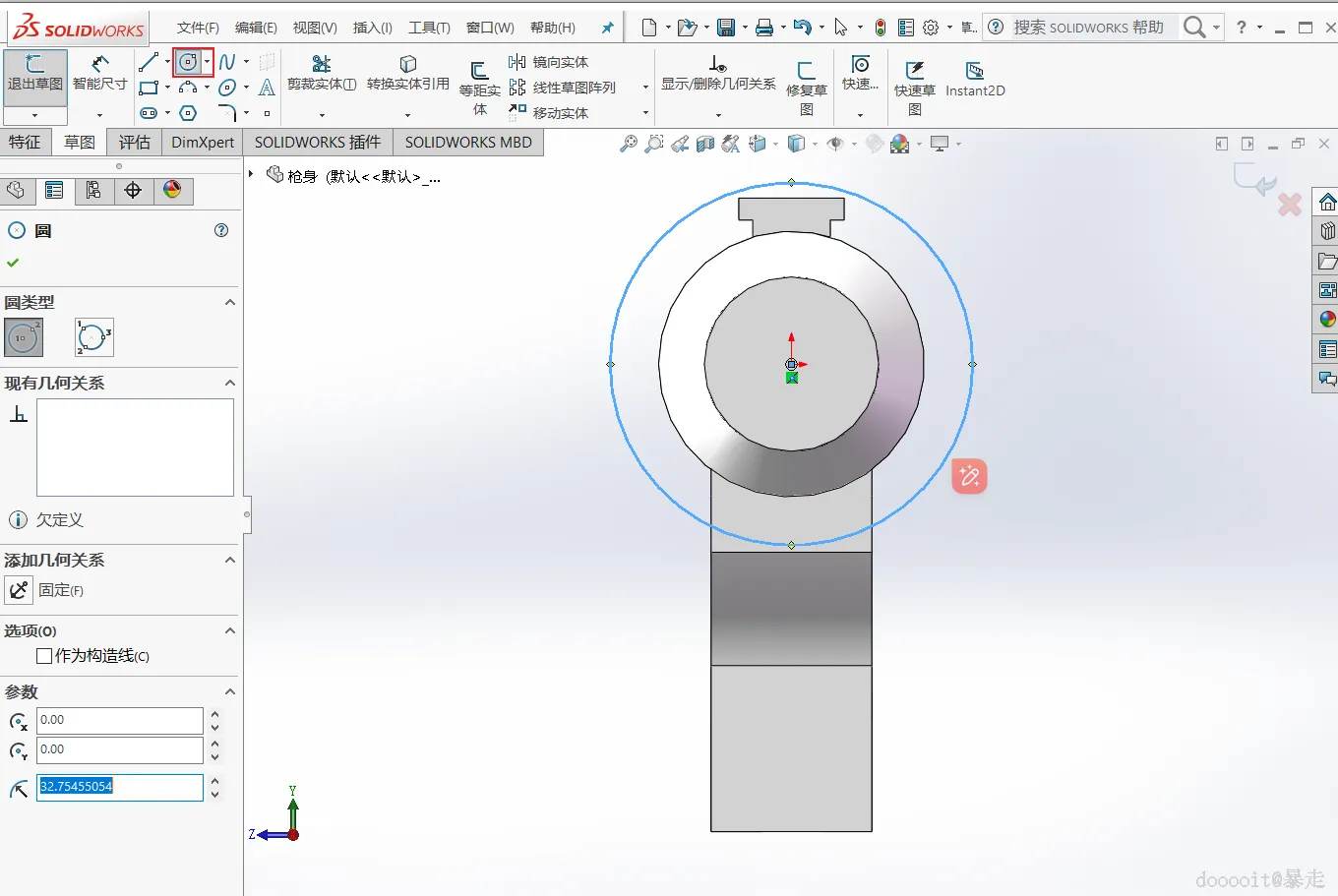

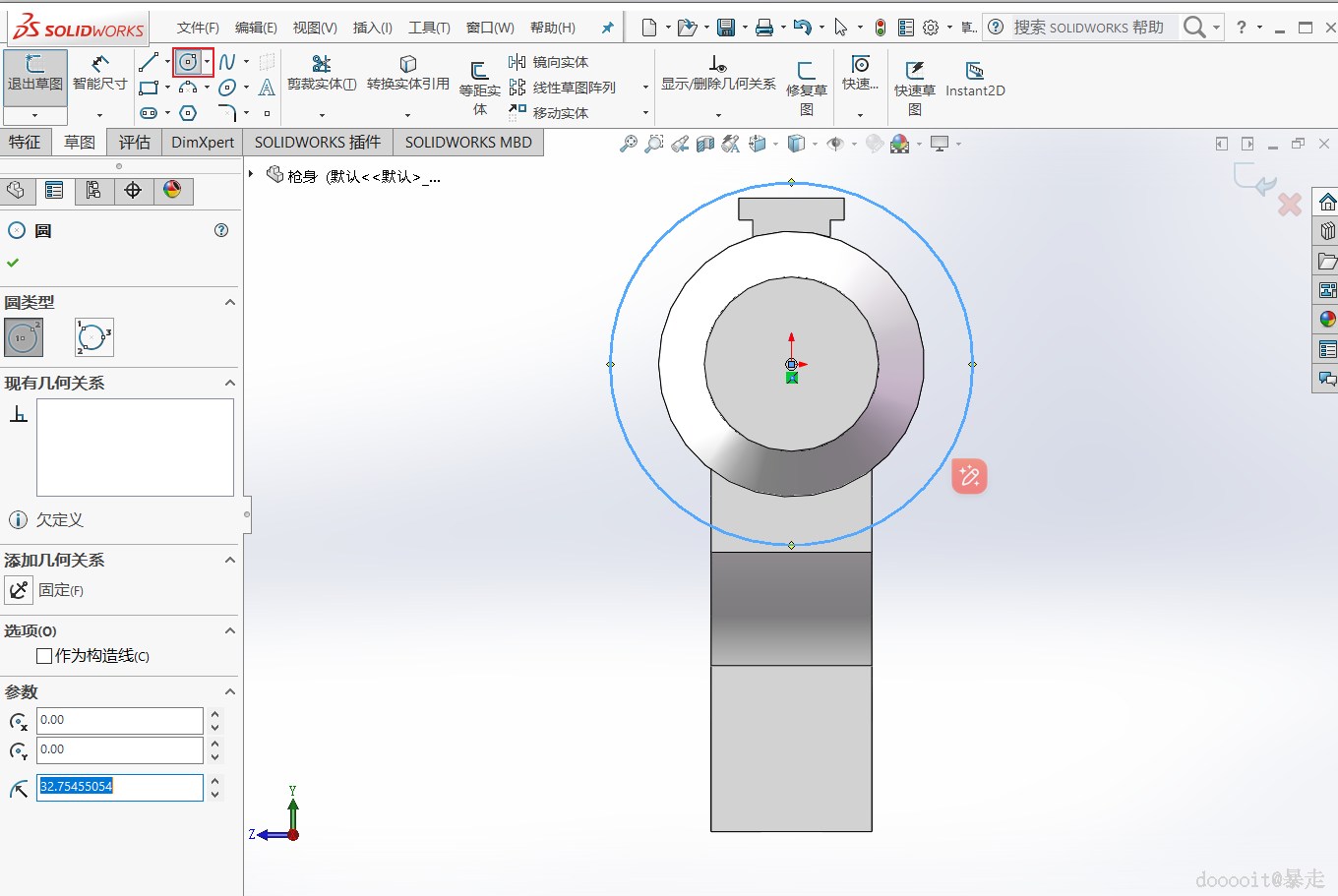

选中整体部分右侧圆点中心,使用圆形工具在中心画一个圆,在使用智能尺寸工具标注圆的直径为52mm。在特征中选择拉伸凸台基体按钮,设置拉伸参数:从(F):方向反向,距离等距,深度:11mm,方向:反向,深度为23mm。

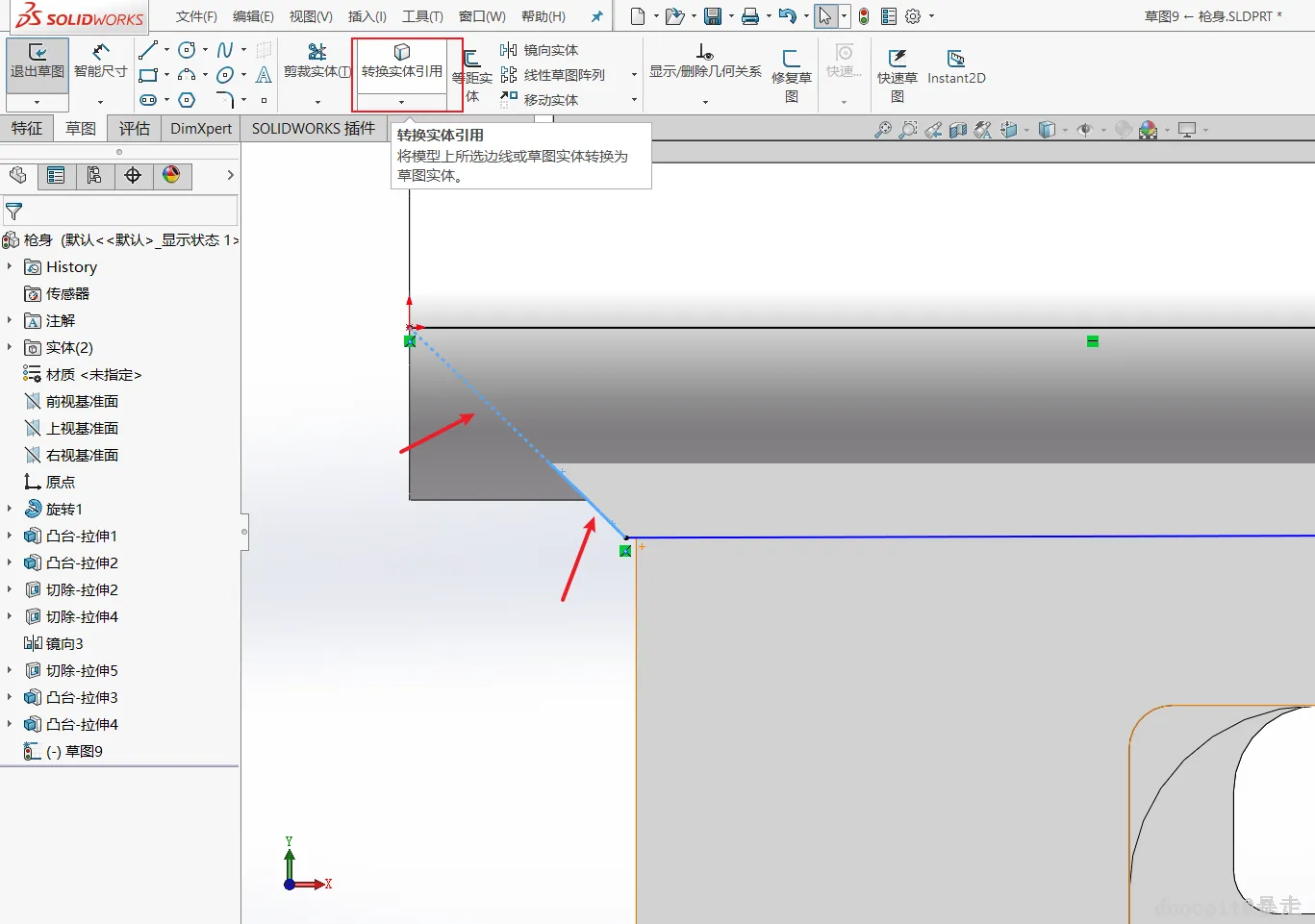

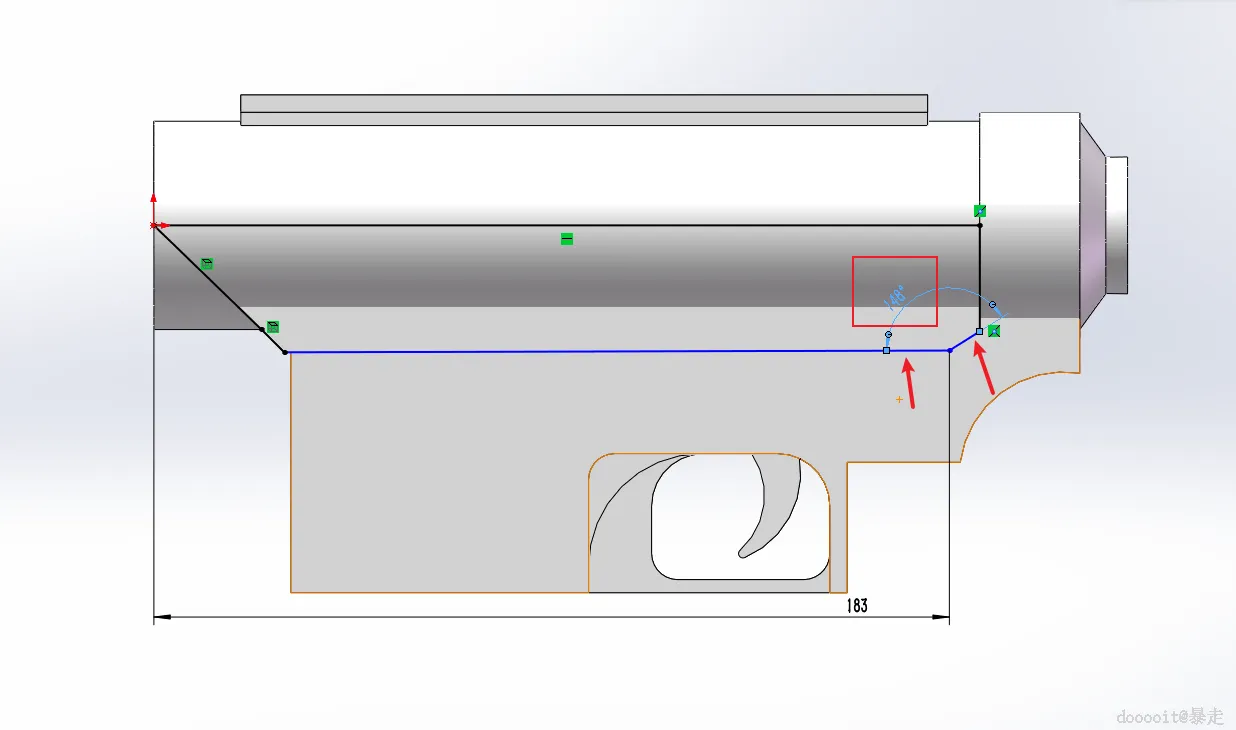

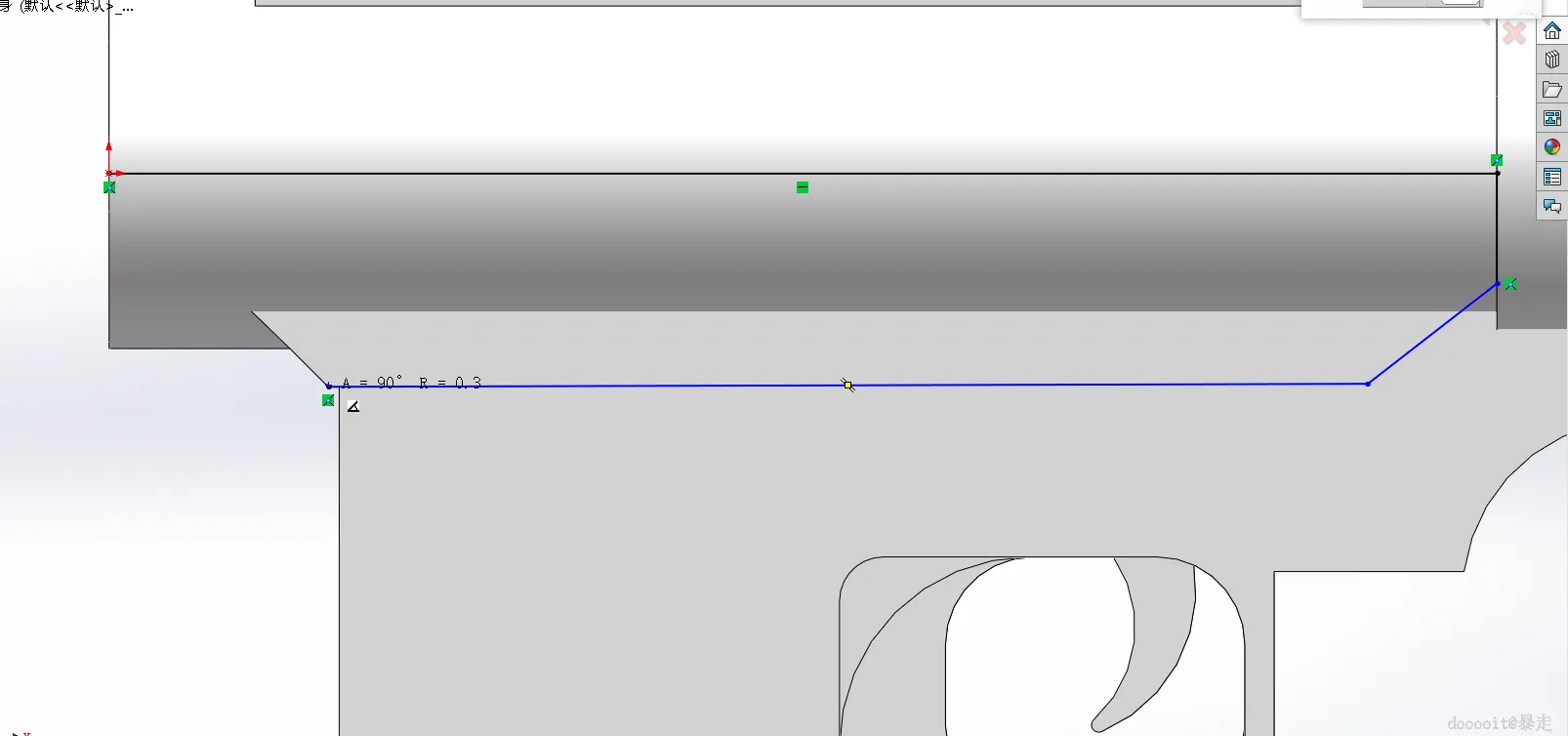

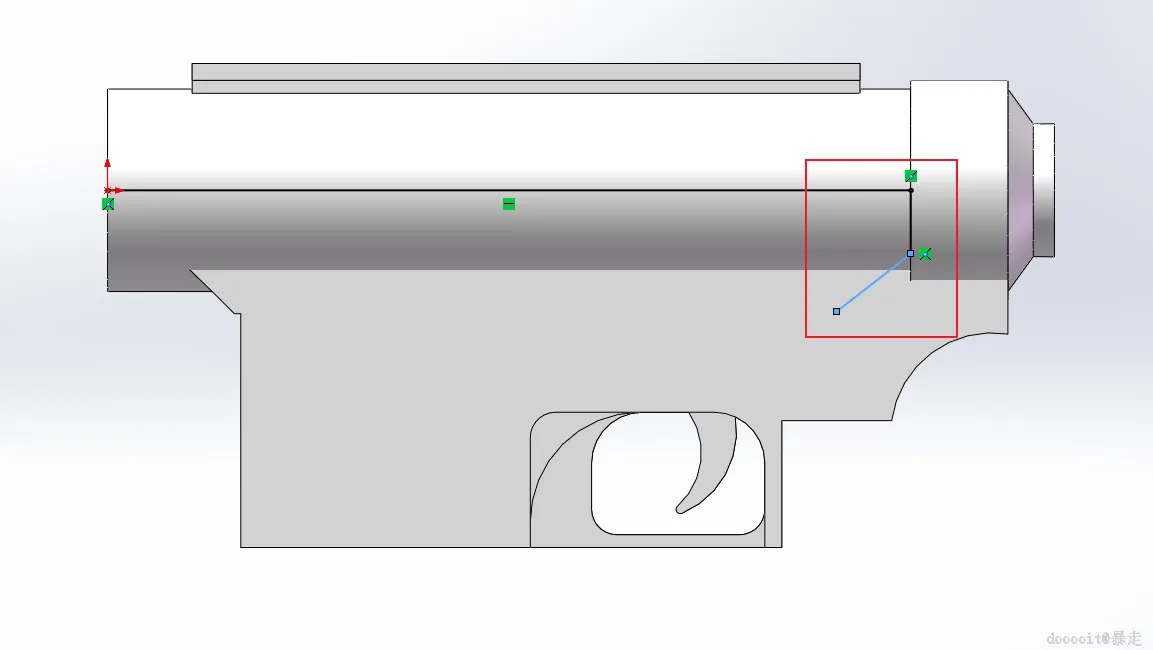

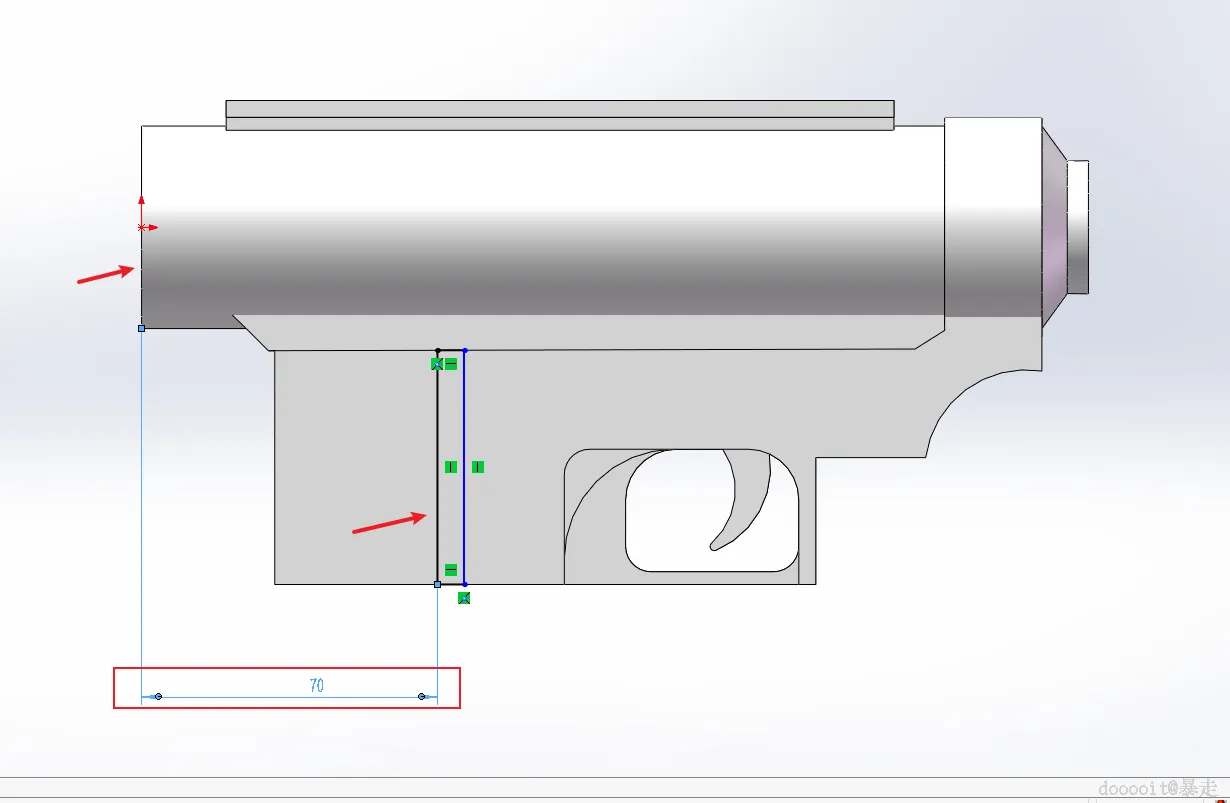

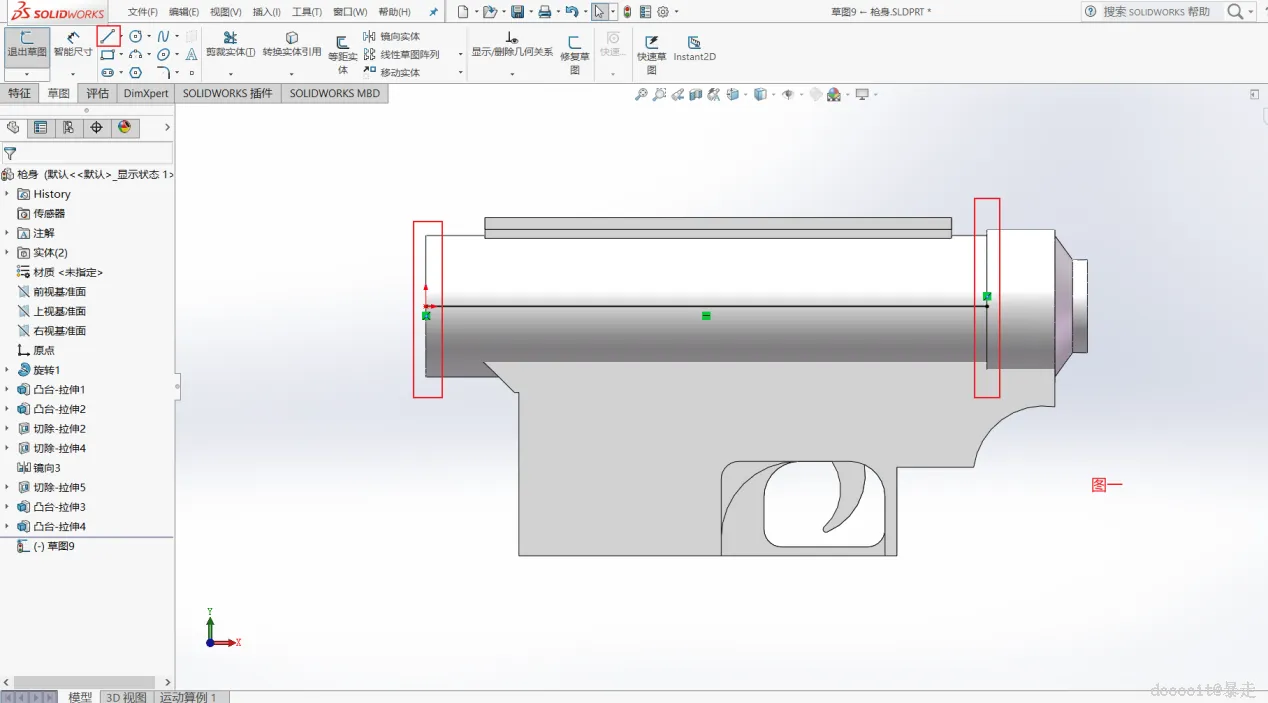

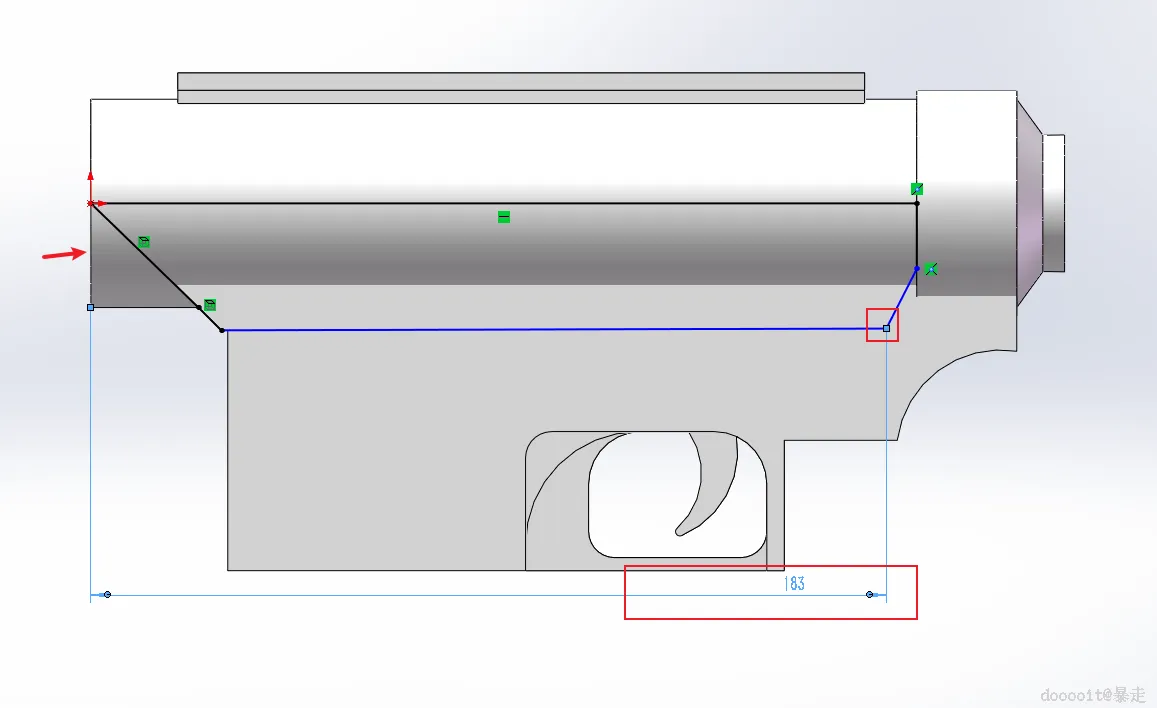

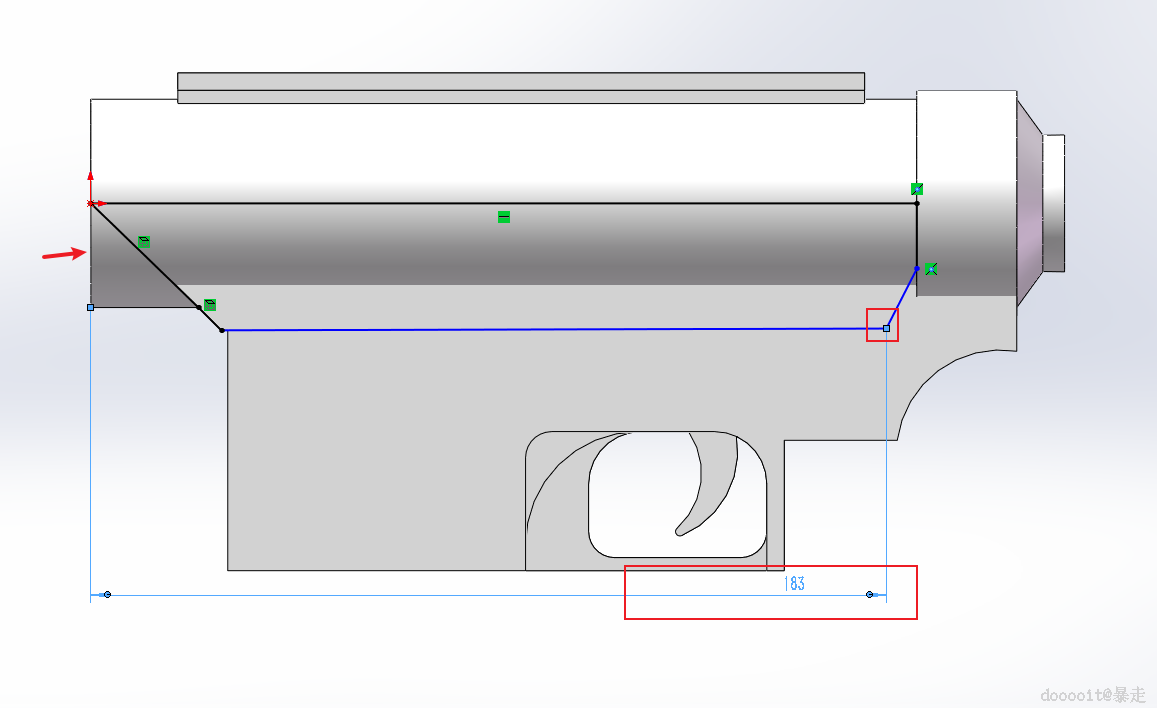

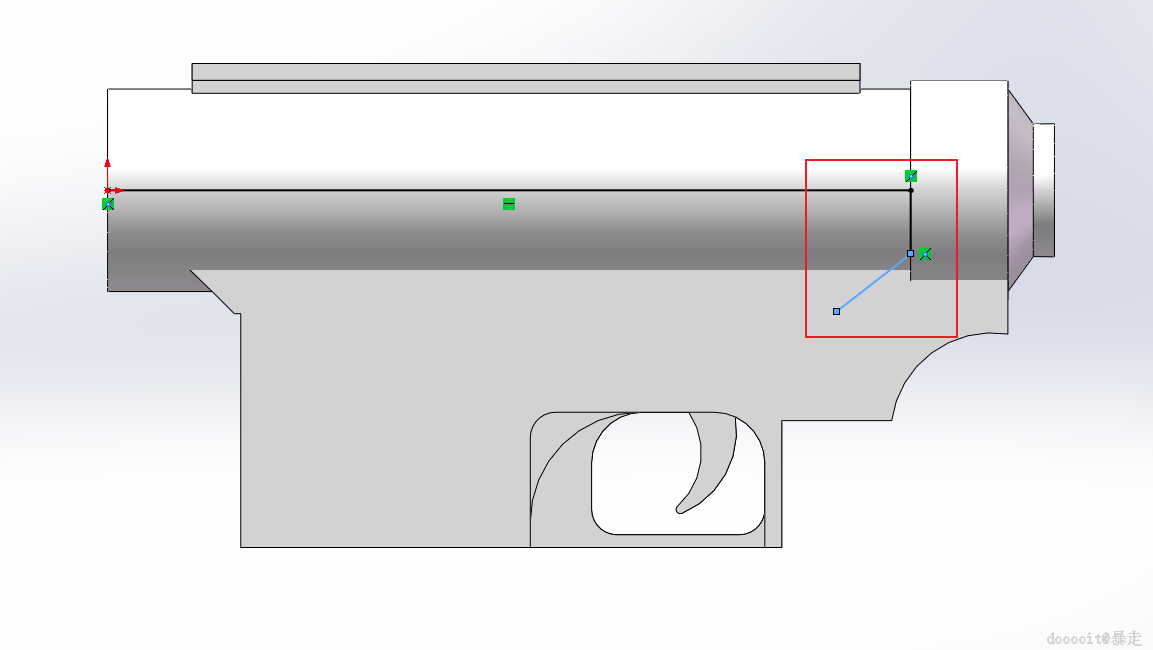

在绘制主体草图时，首先使用直线连接枪管的两端，以此作为基础轮廓。接下来，继续利用直线勾勒出整个对象的外形轮廓。对于原图中的虚线部分使用换转实体引用功能转为实线。

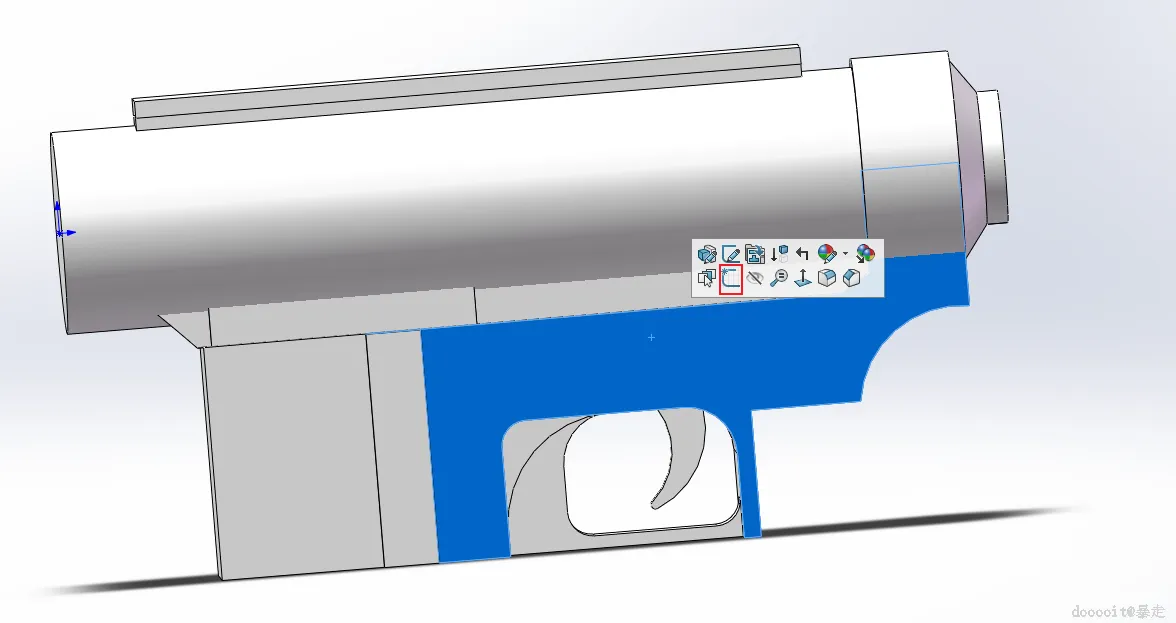

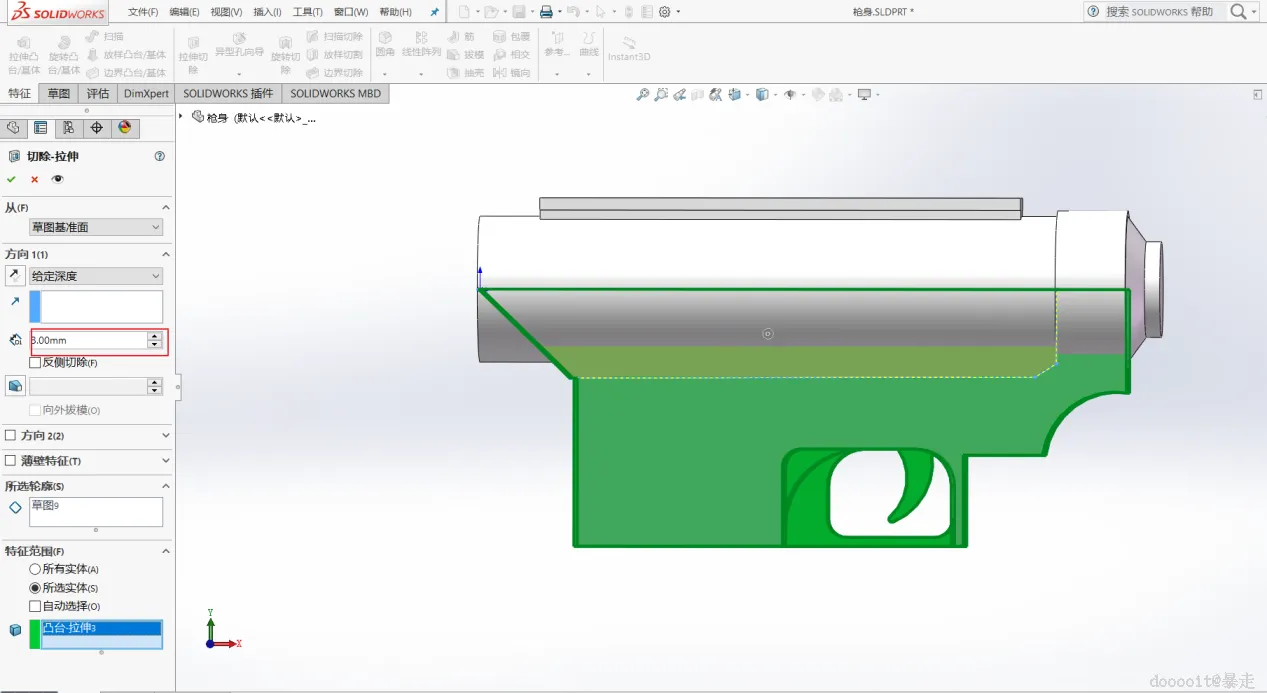

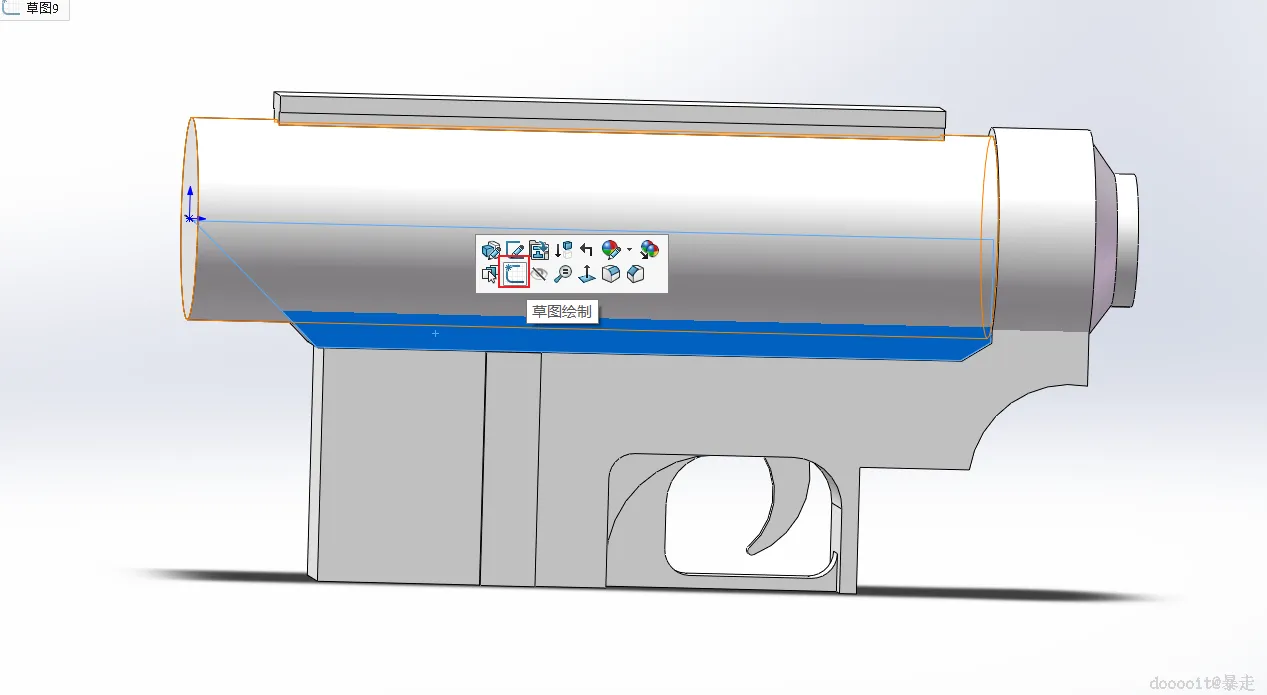

在特征中找到拉伸切除按钮,设置切除深度为8mm,重选特征范围为下边绿色部分。

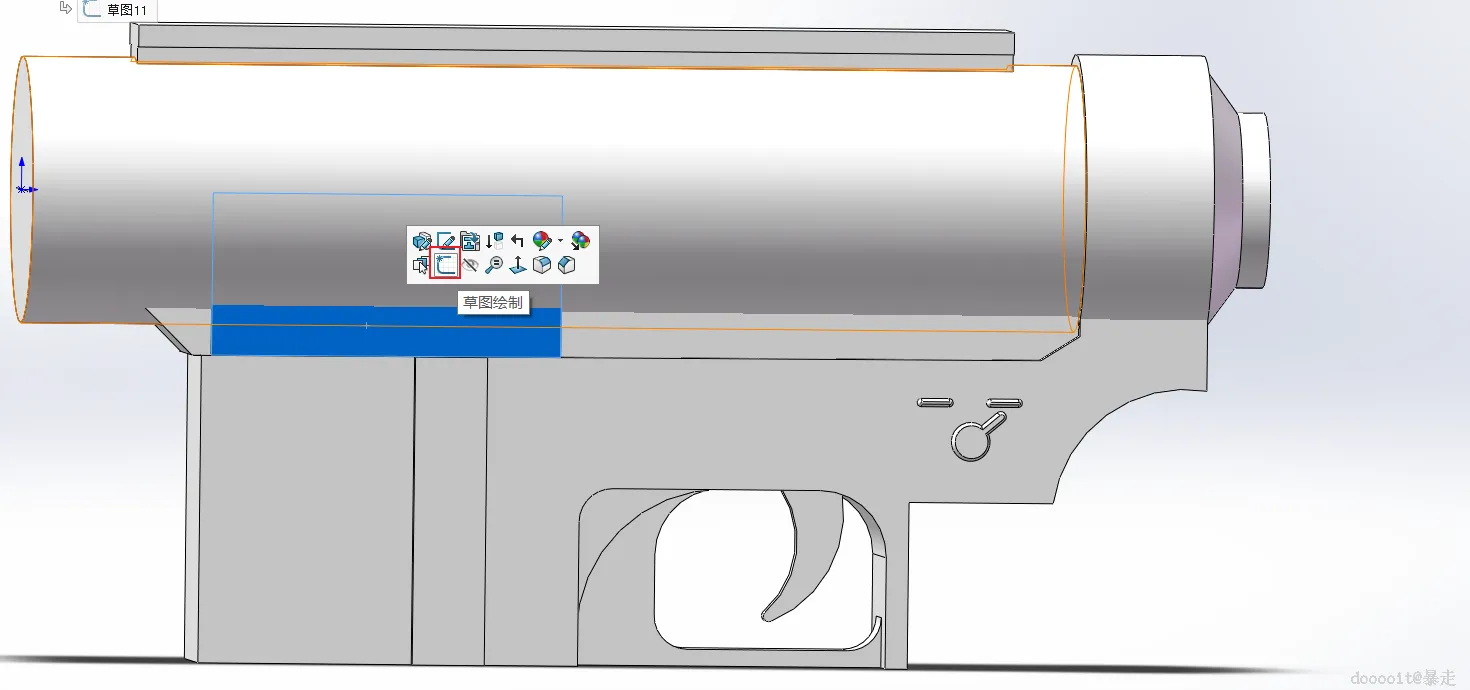

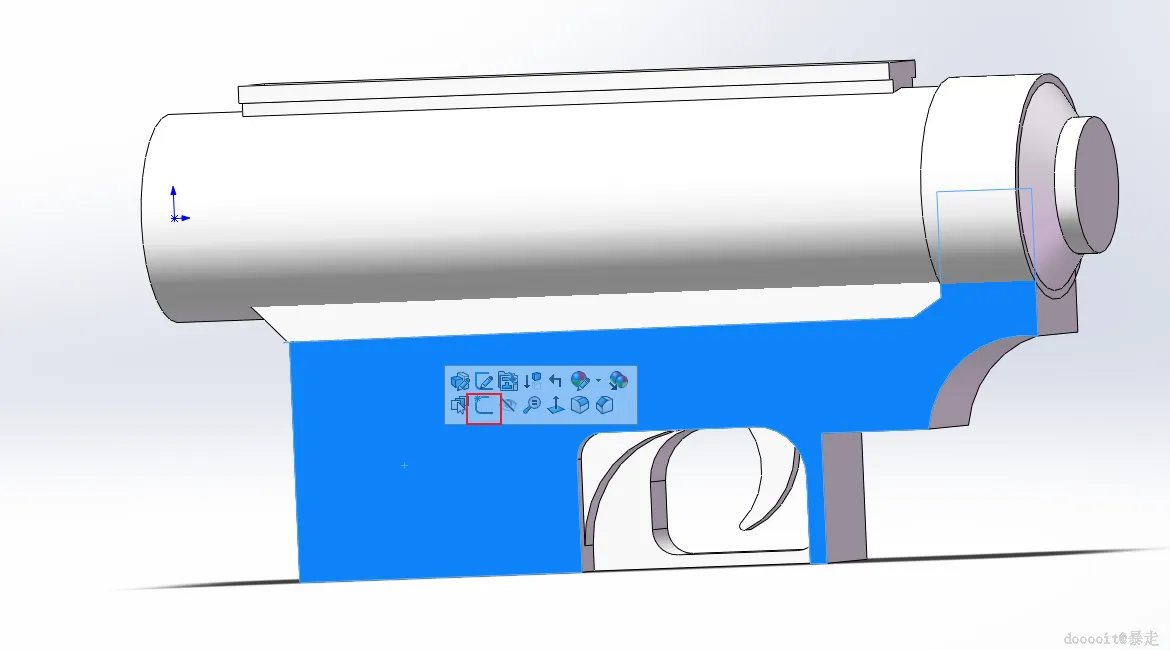

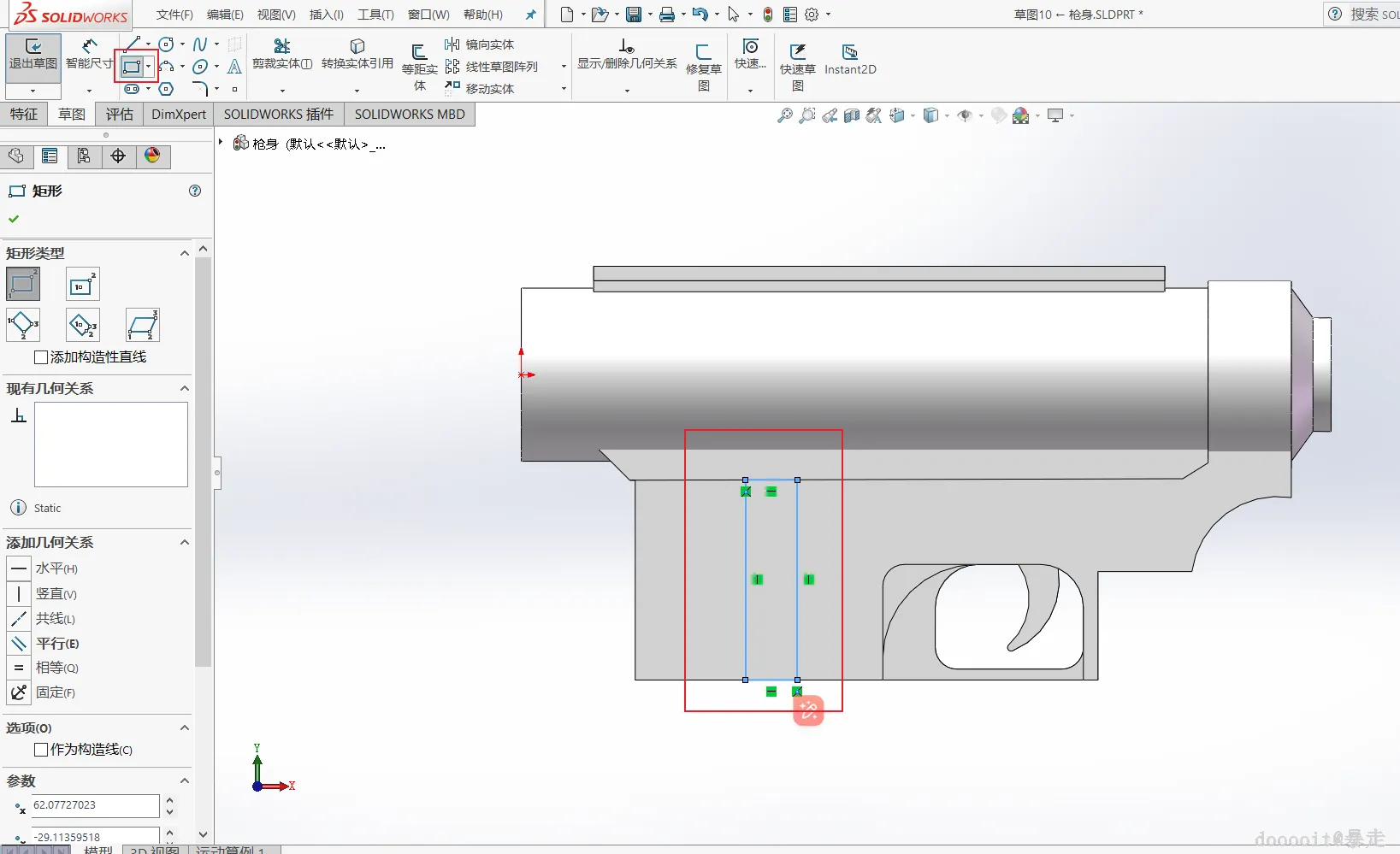

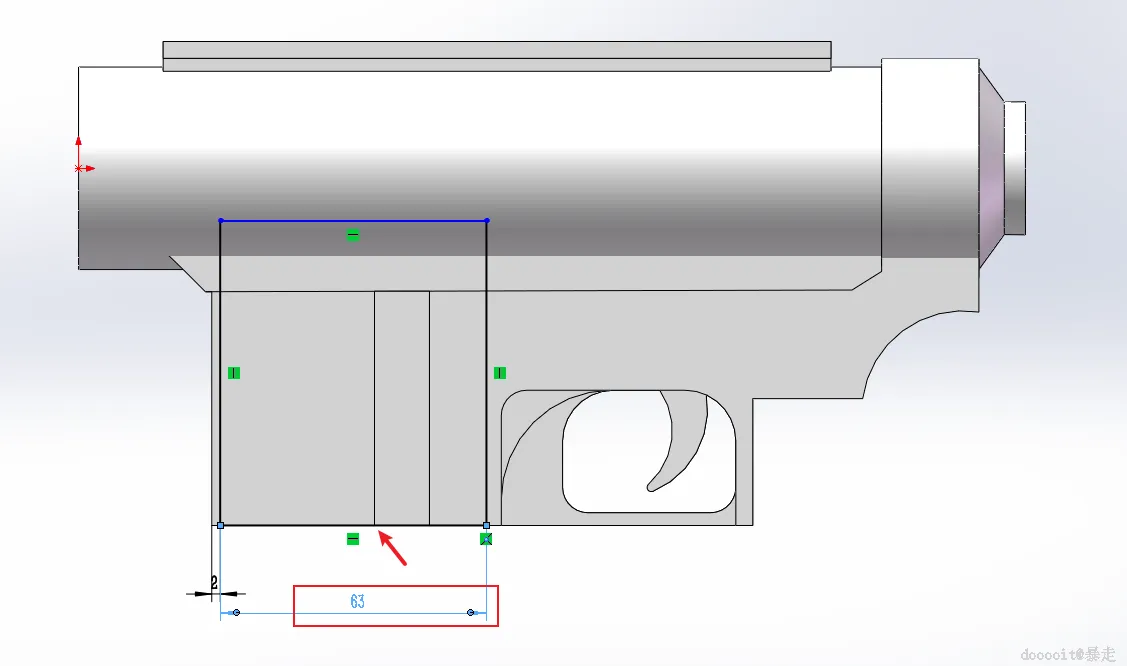

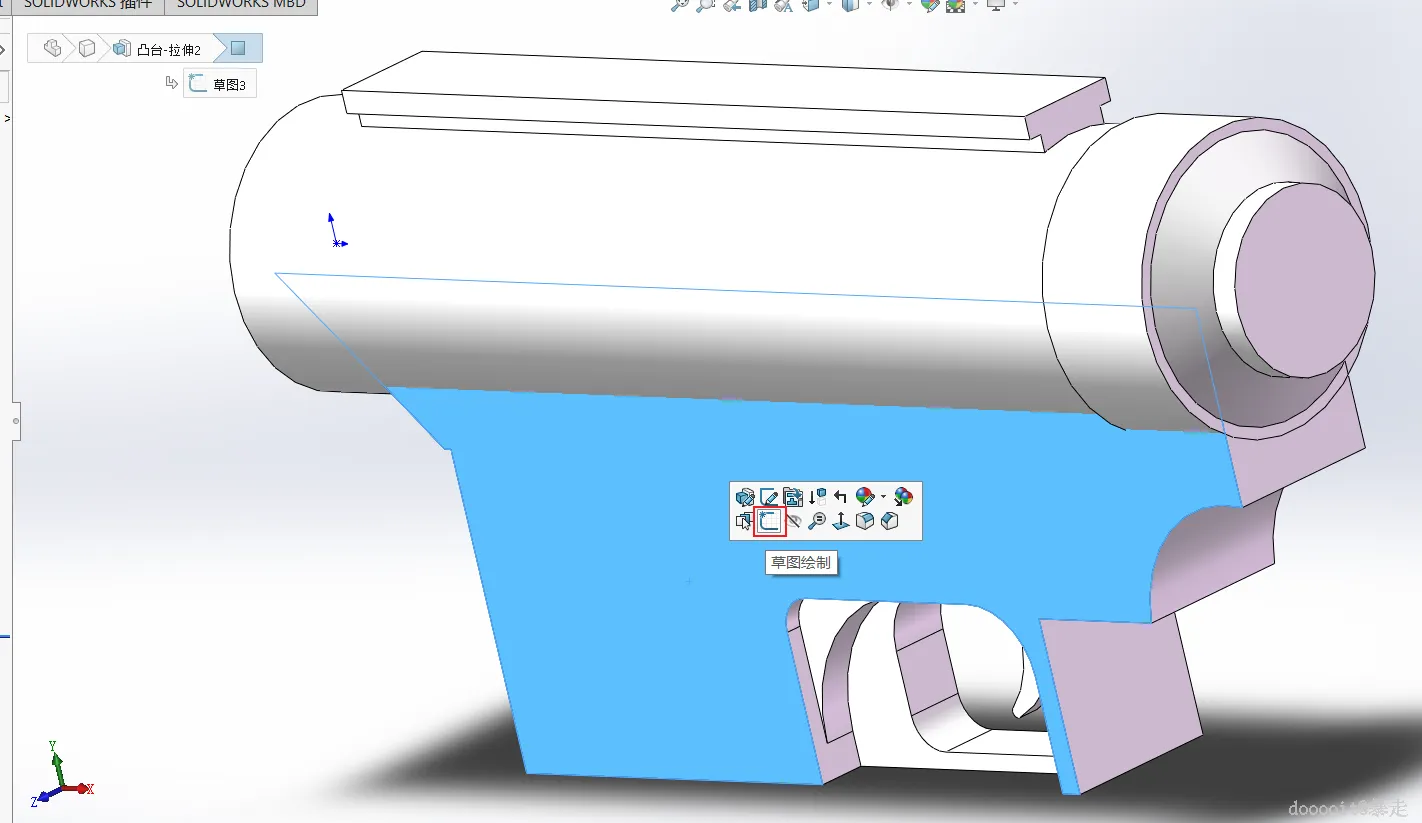

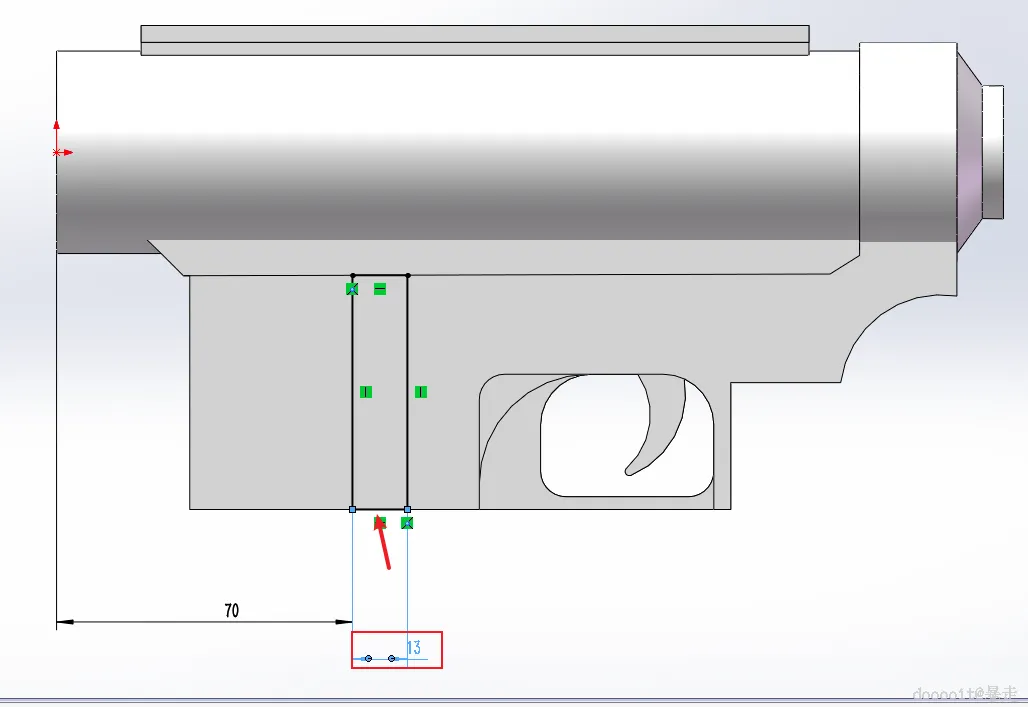

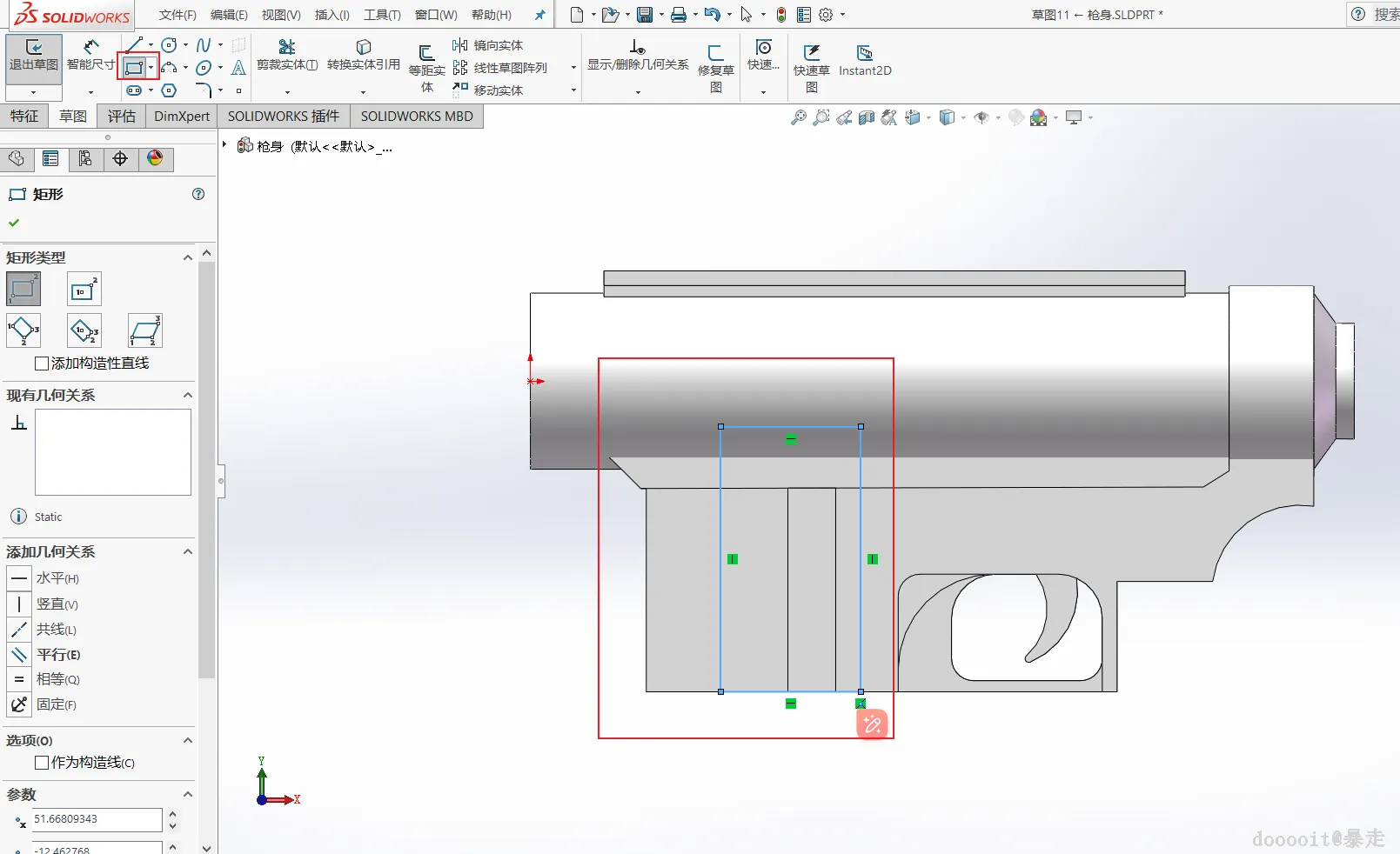

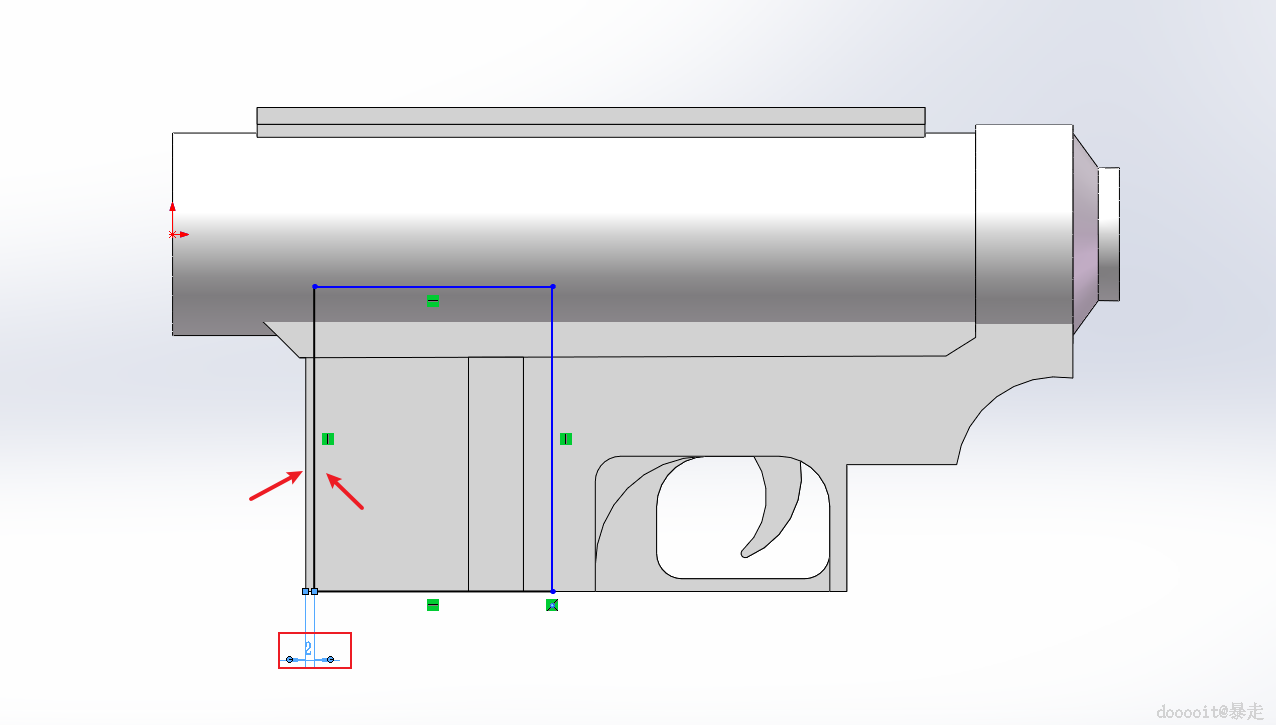

对主体侧面部分进行草图绘制,使用矩形工具在靠近底部部分画一个矩形并使用智能尺寸工具进行尺寸标注及位置调整。

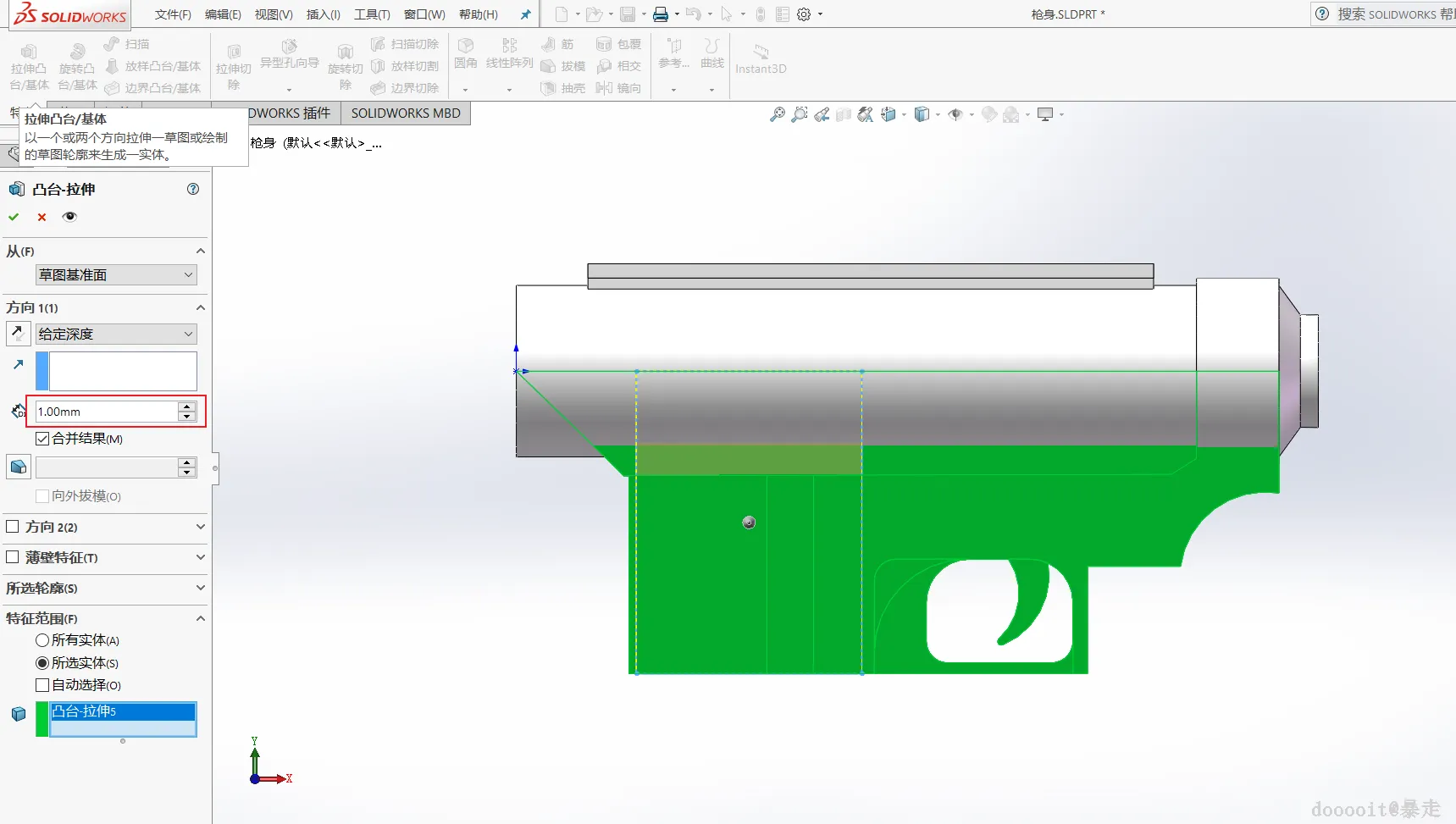

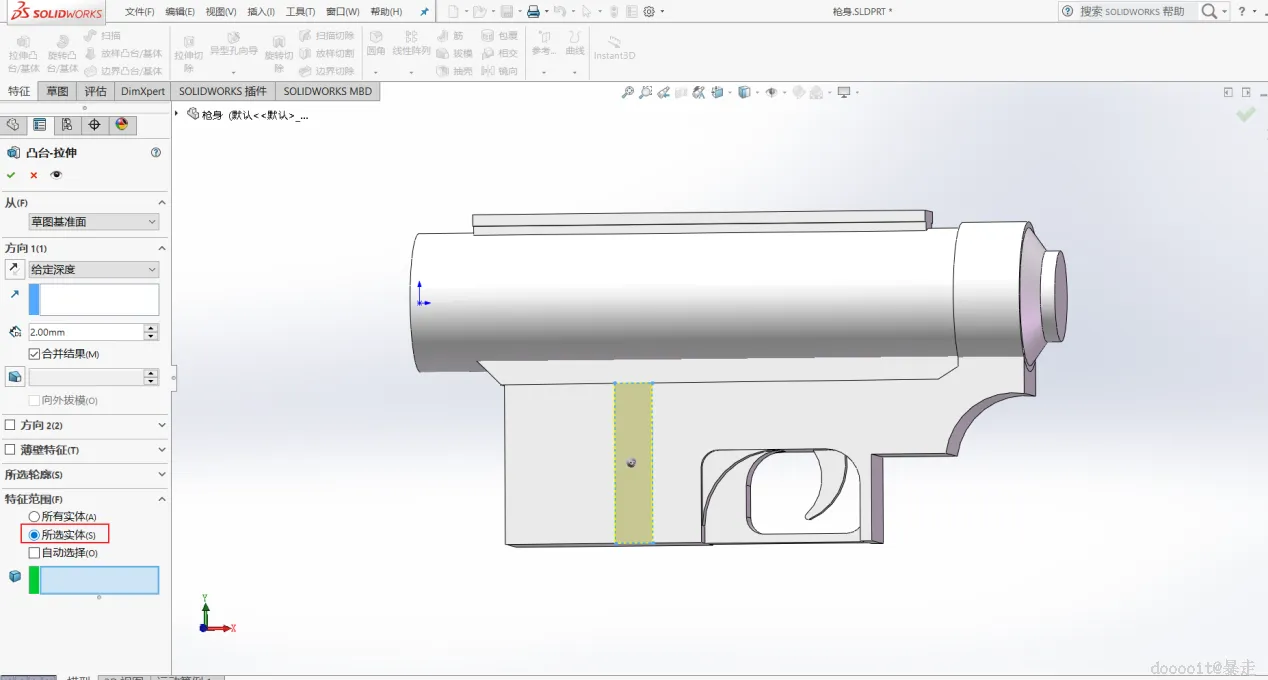

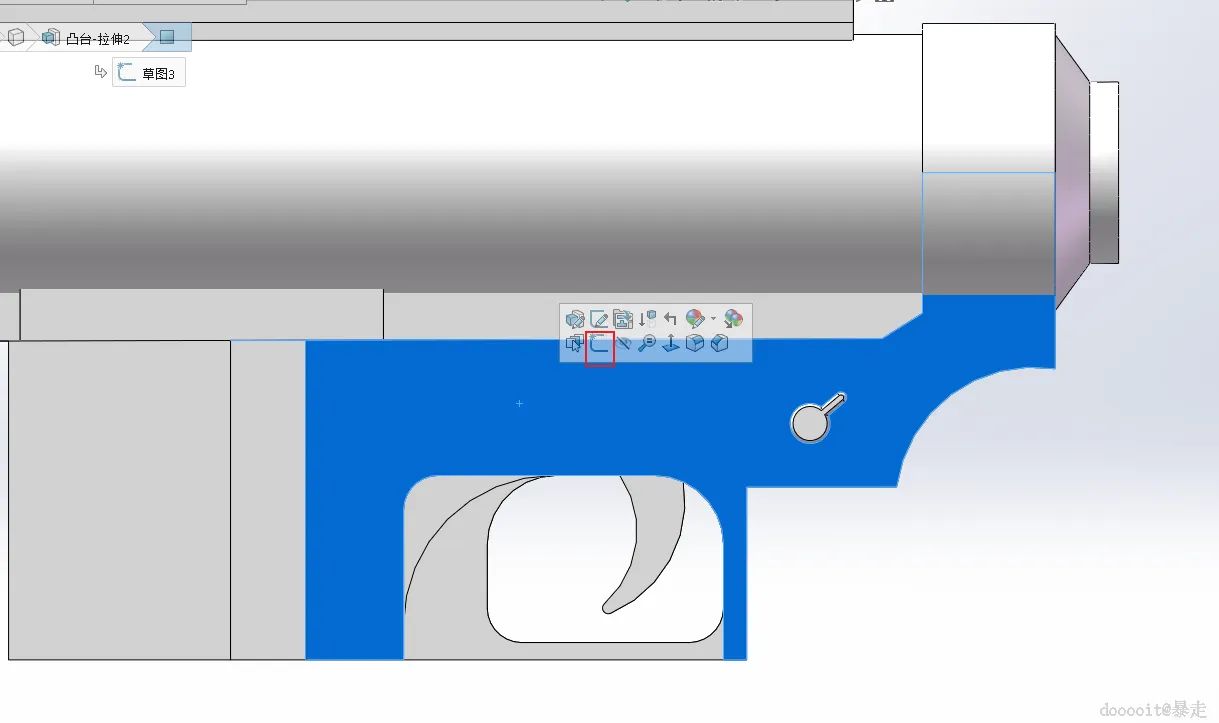

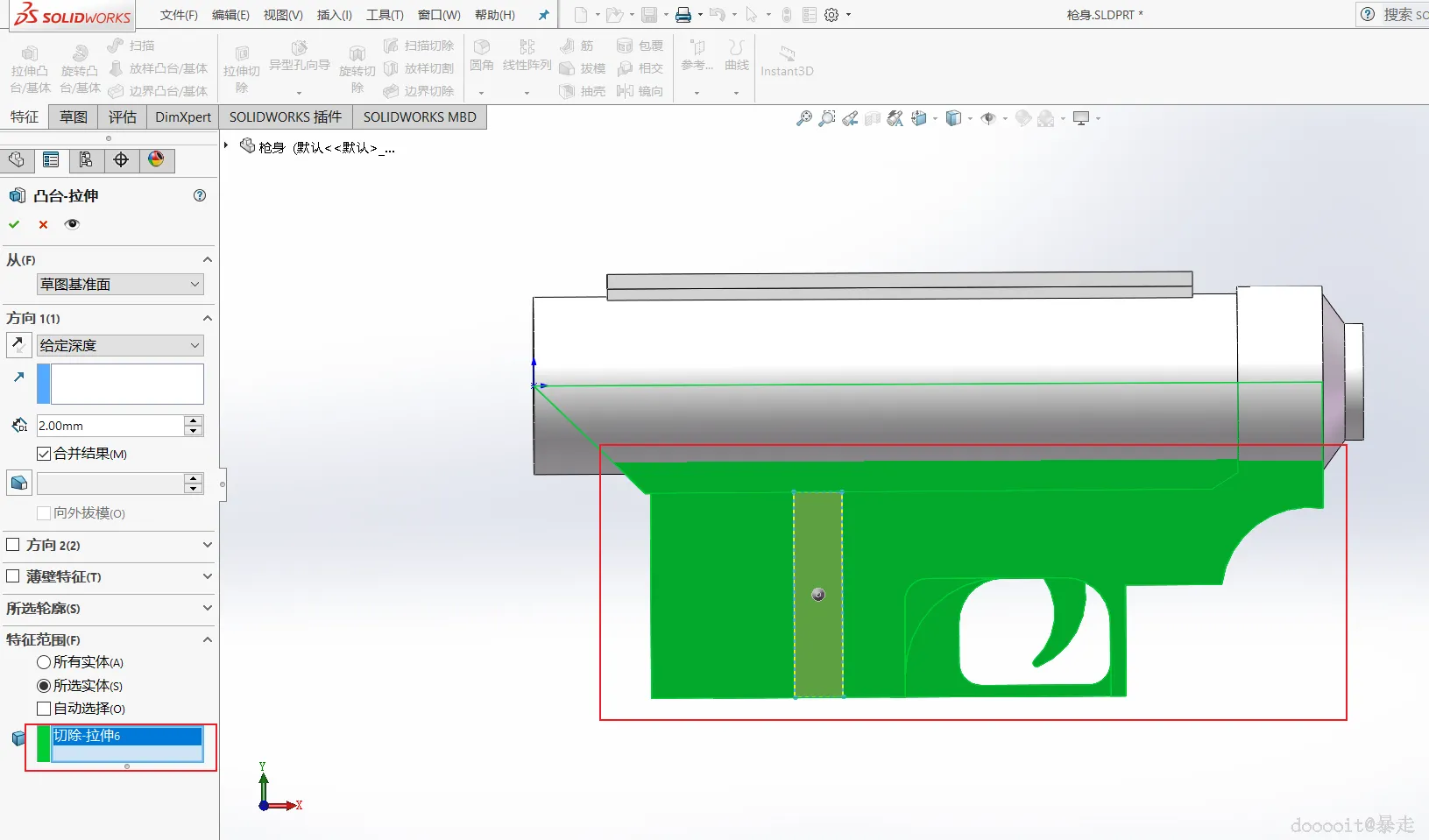

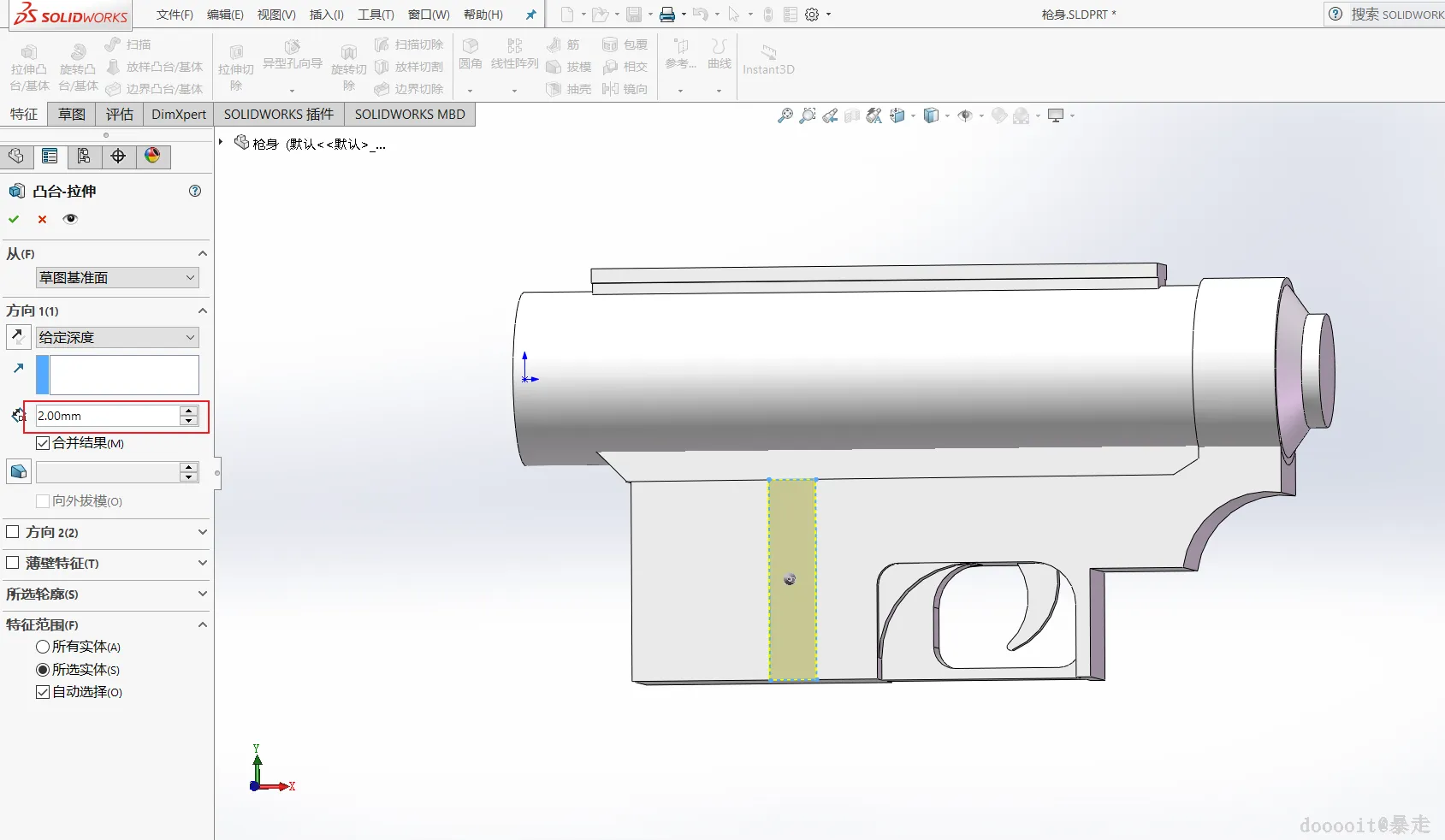

使用拉伸凸台基体工具进行内容填充,参数设置:深度为2mm;特征范围:所选实体为主体部分。

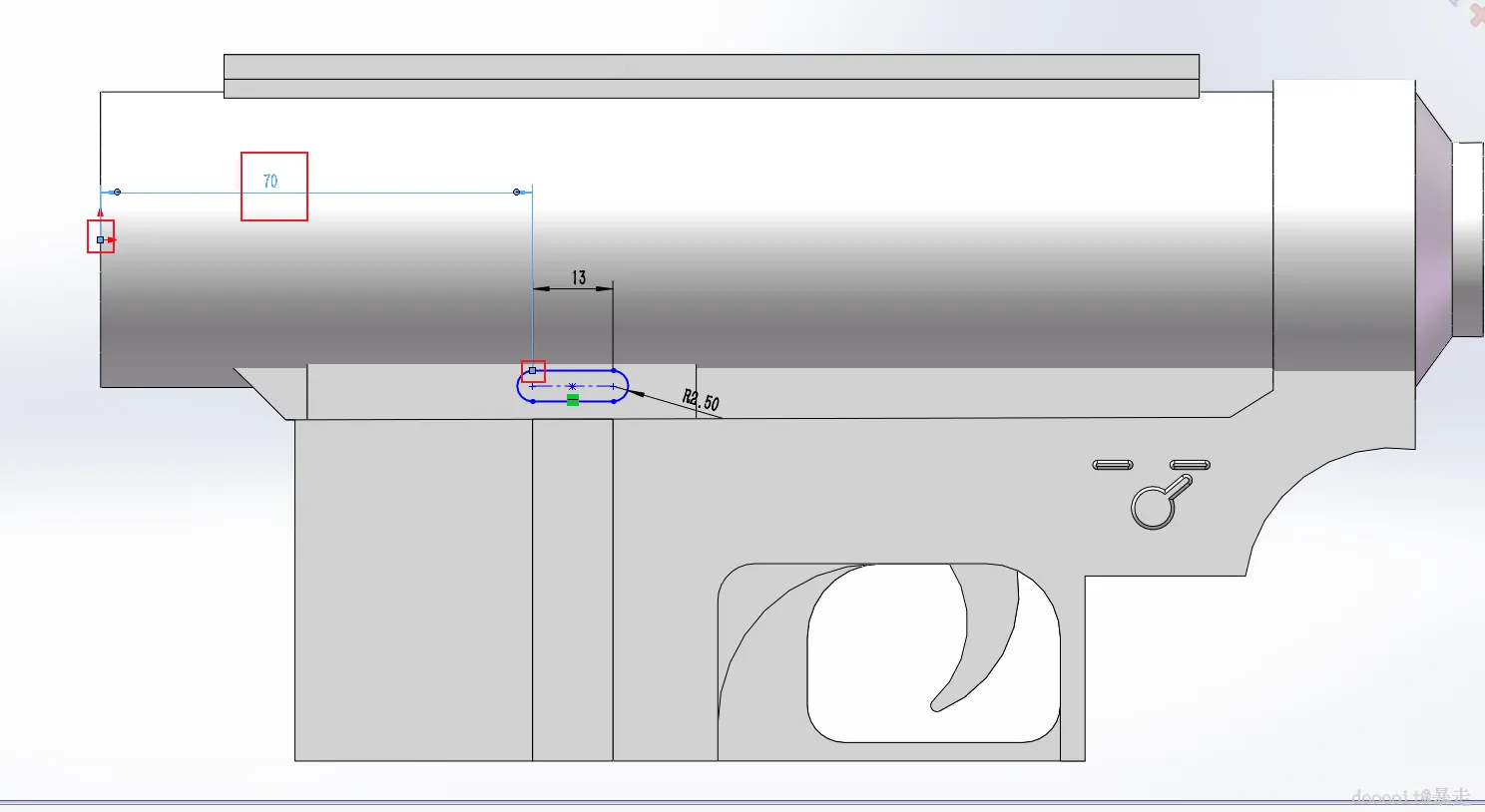

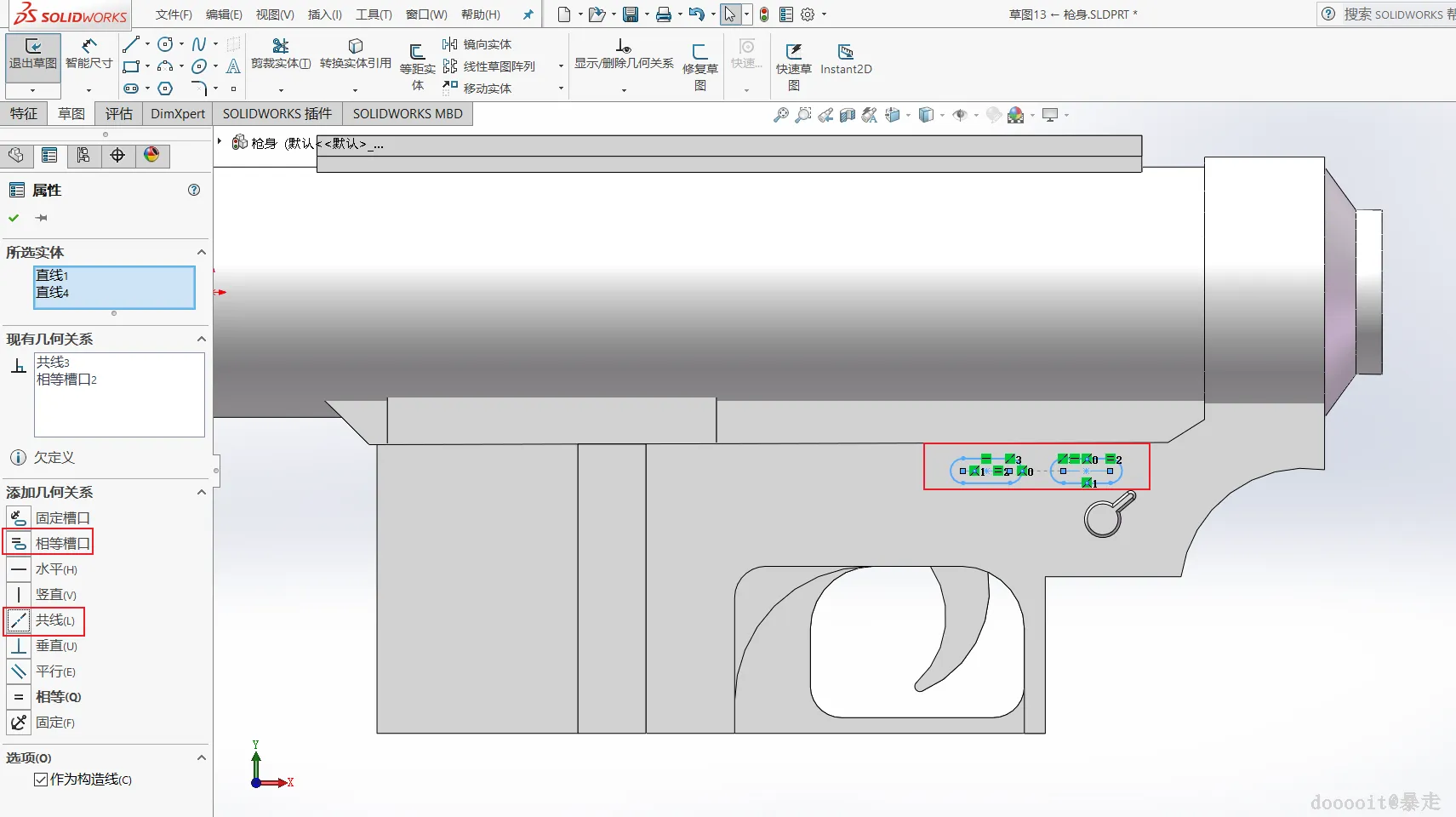

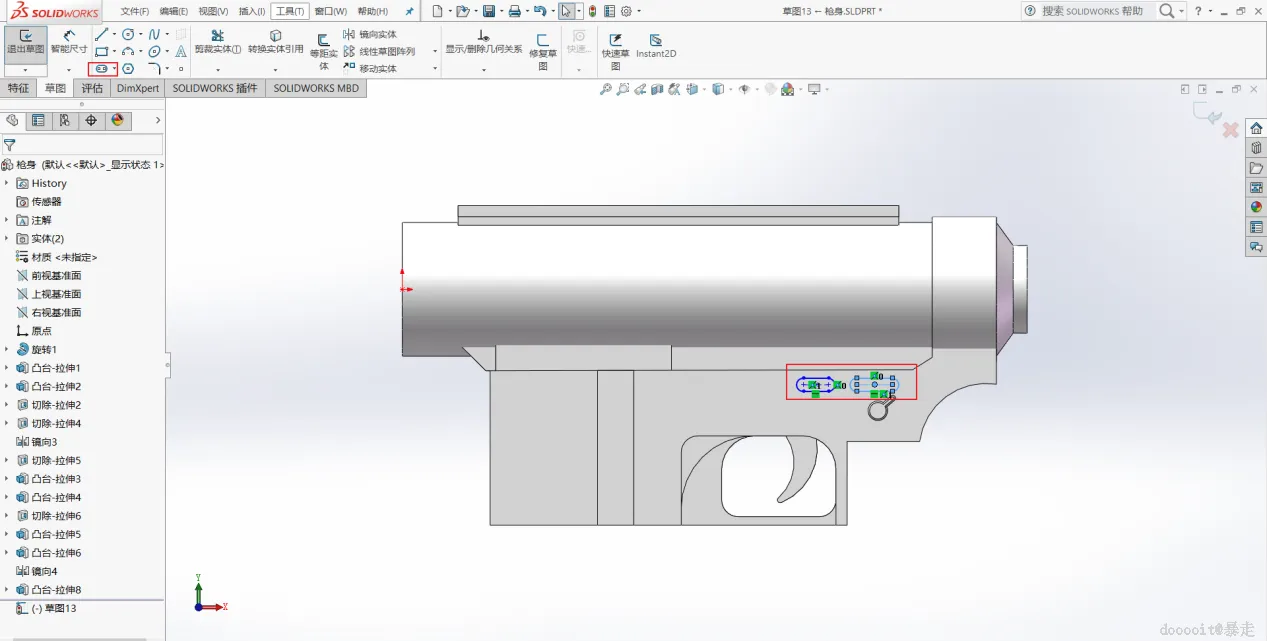

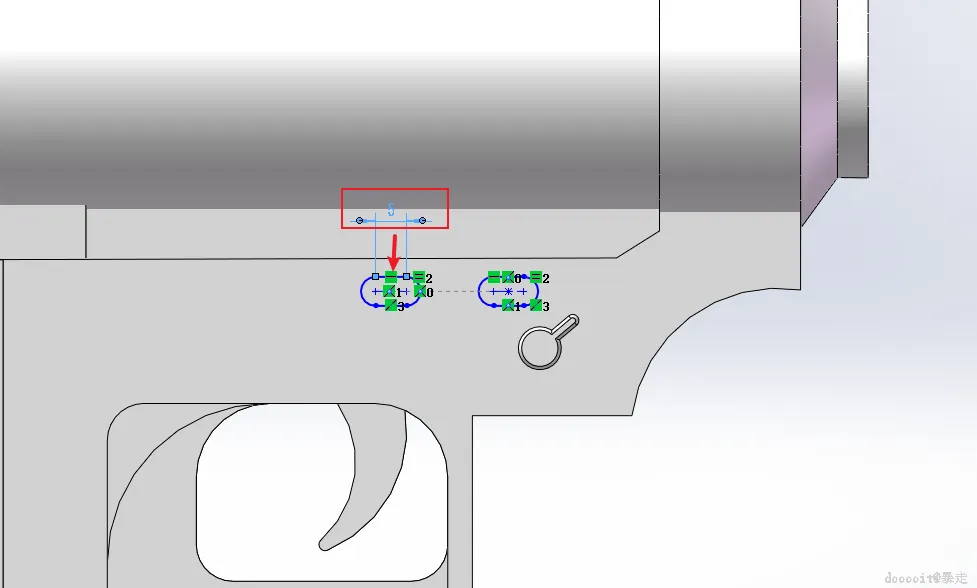

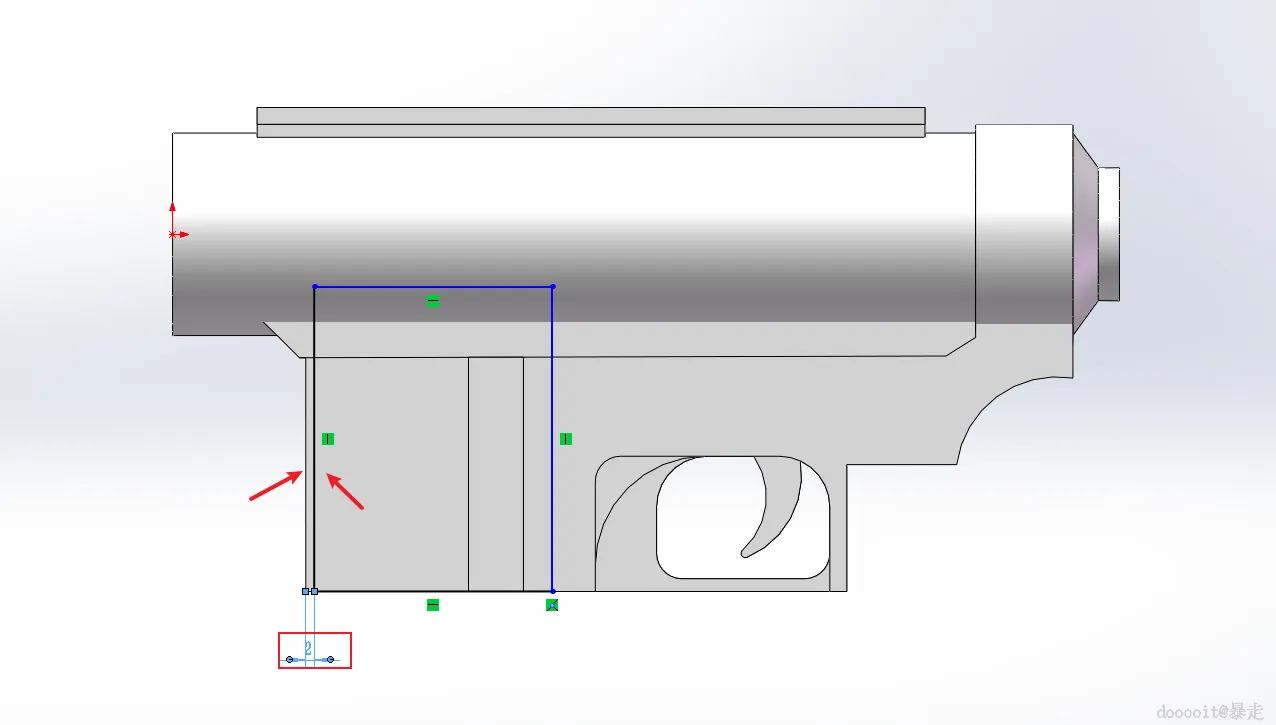

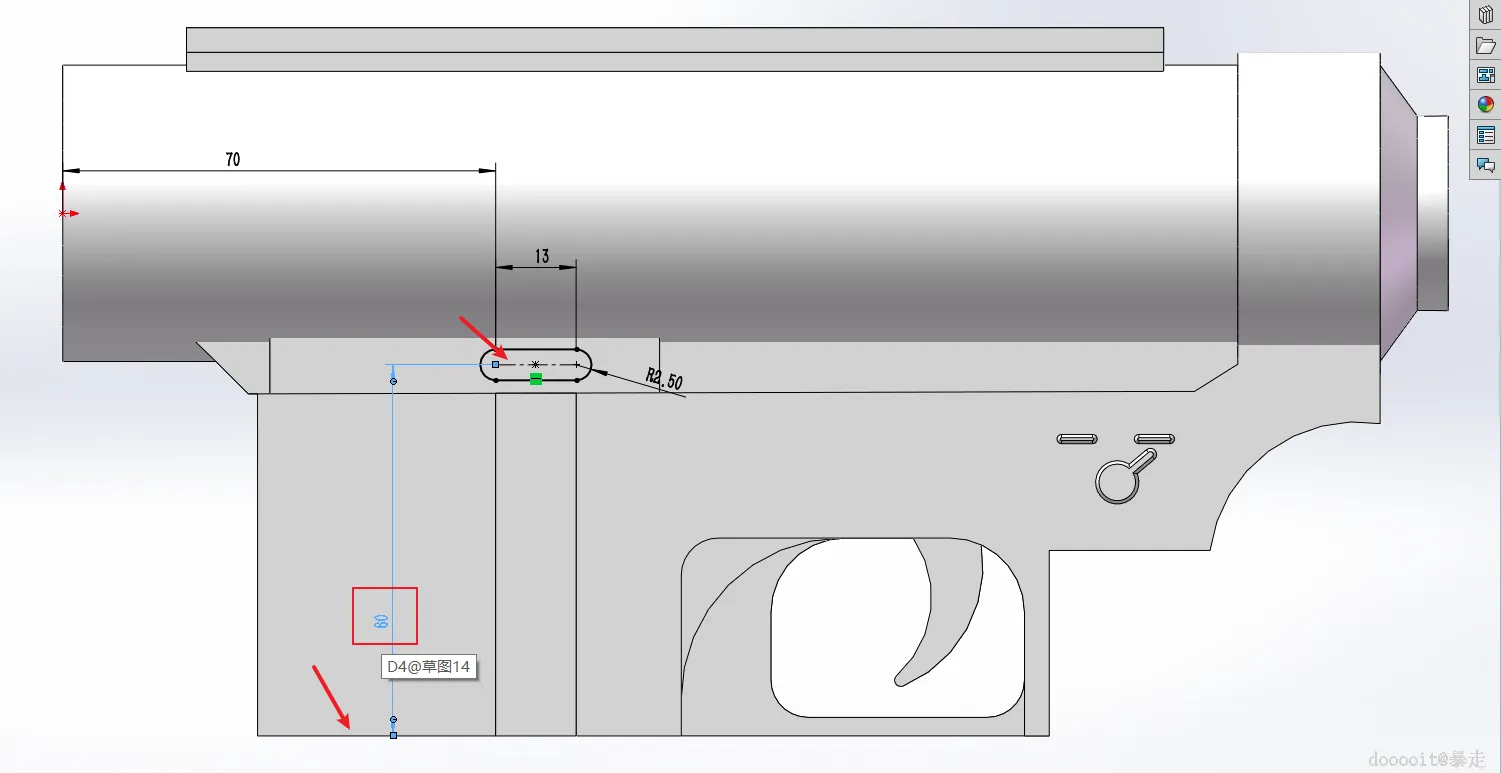

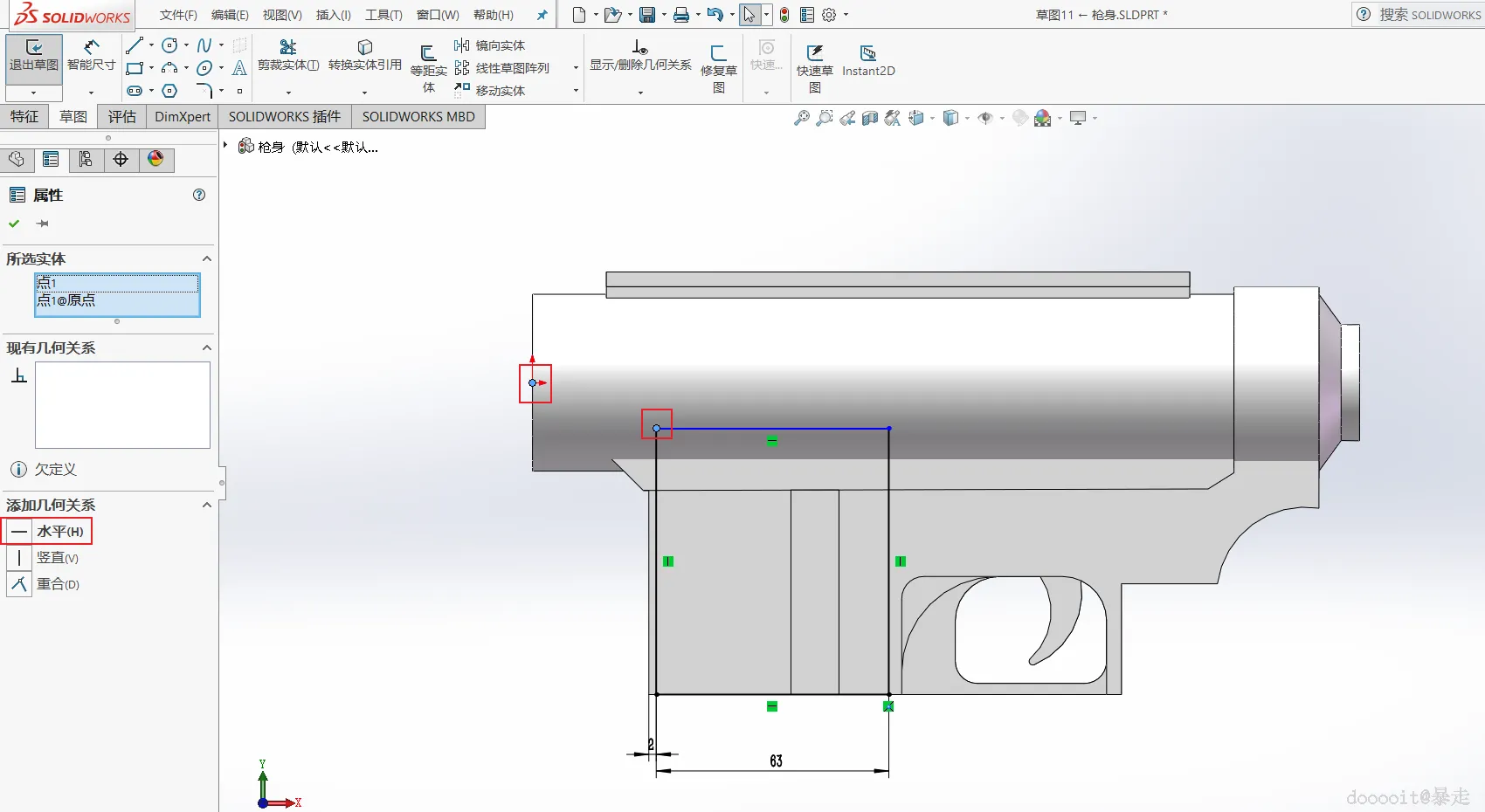

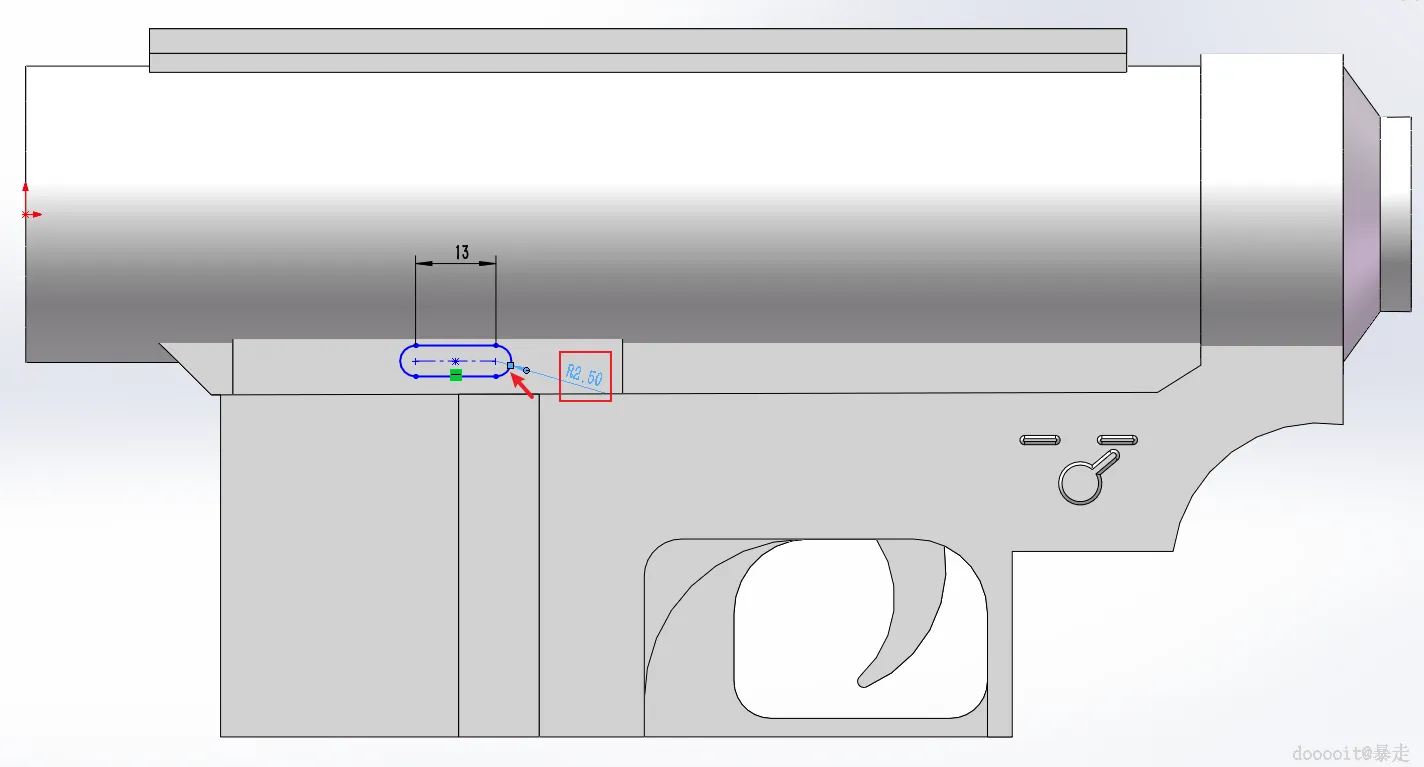

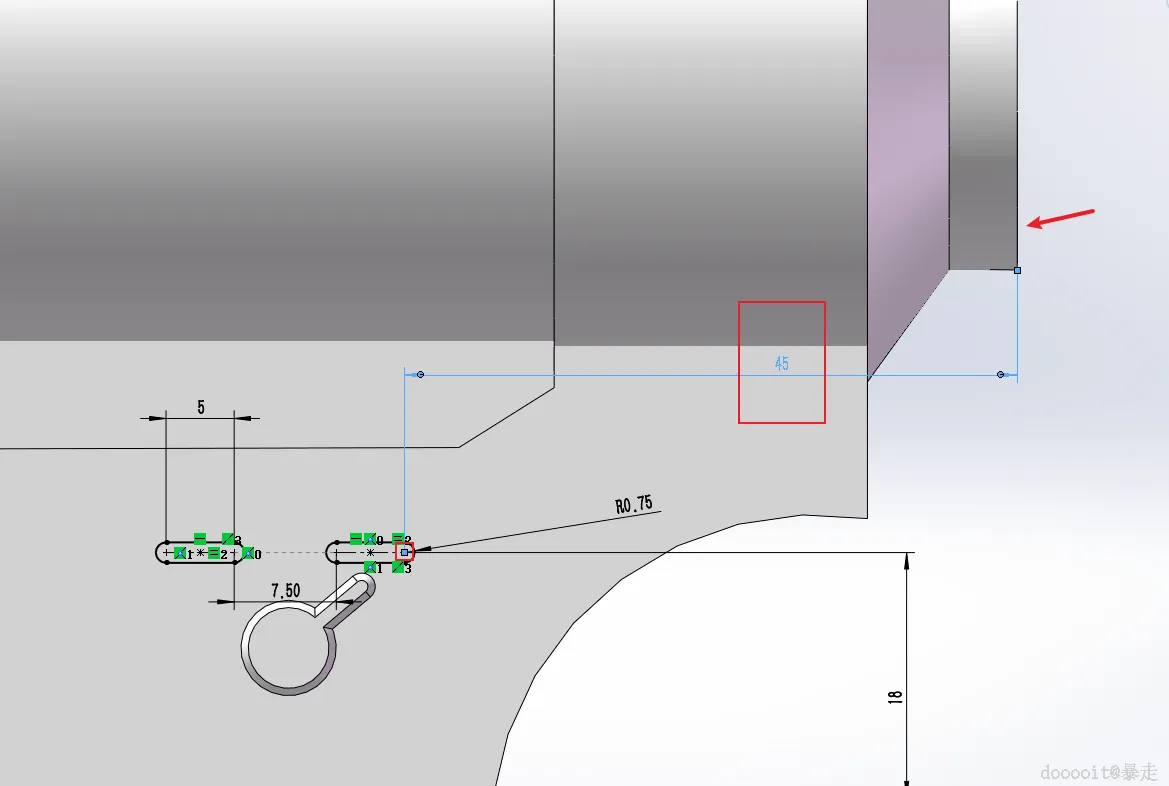

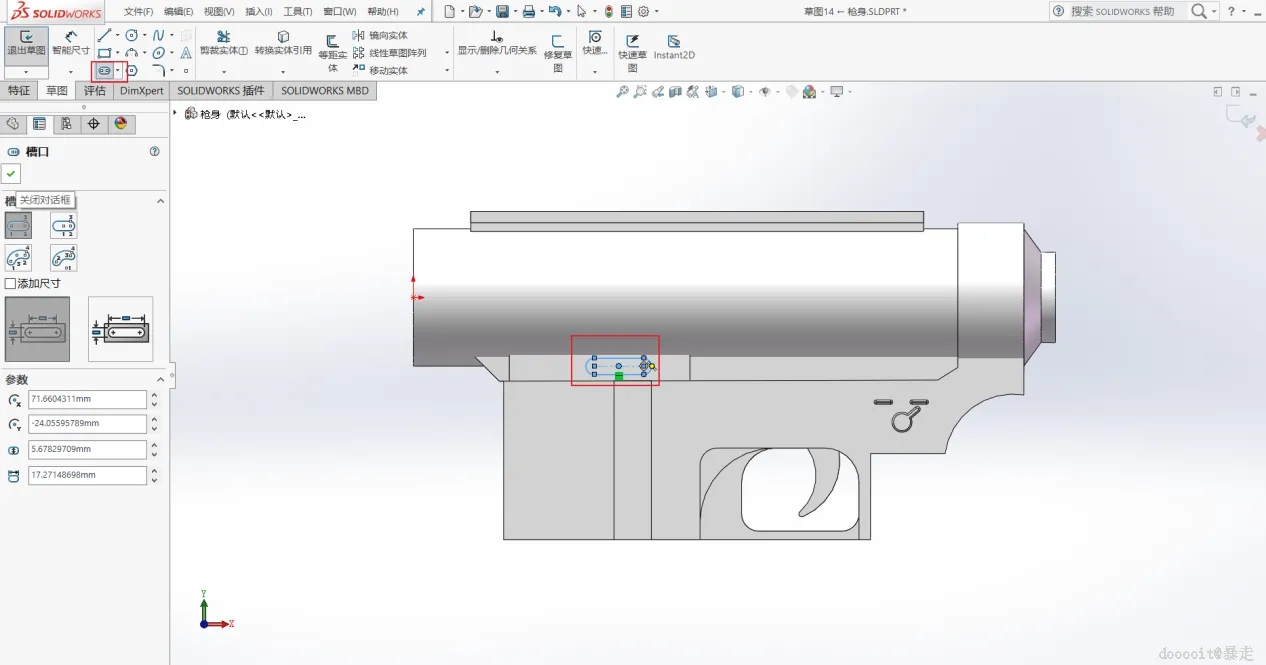

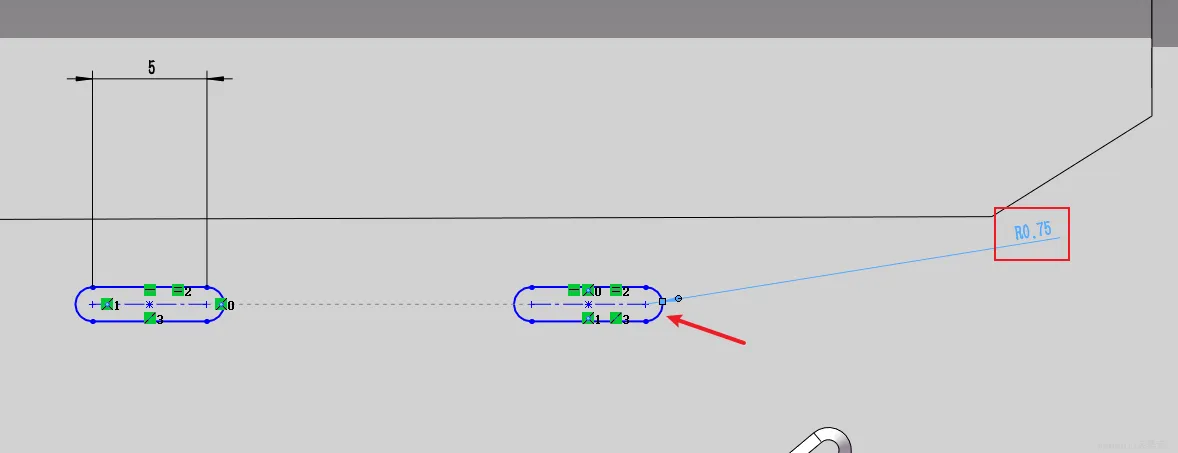

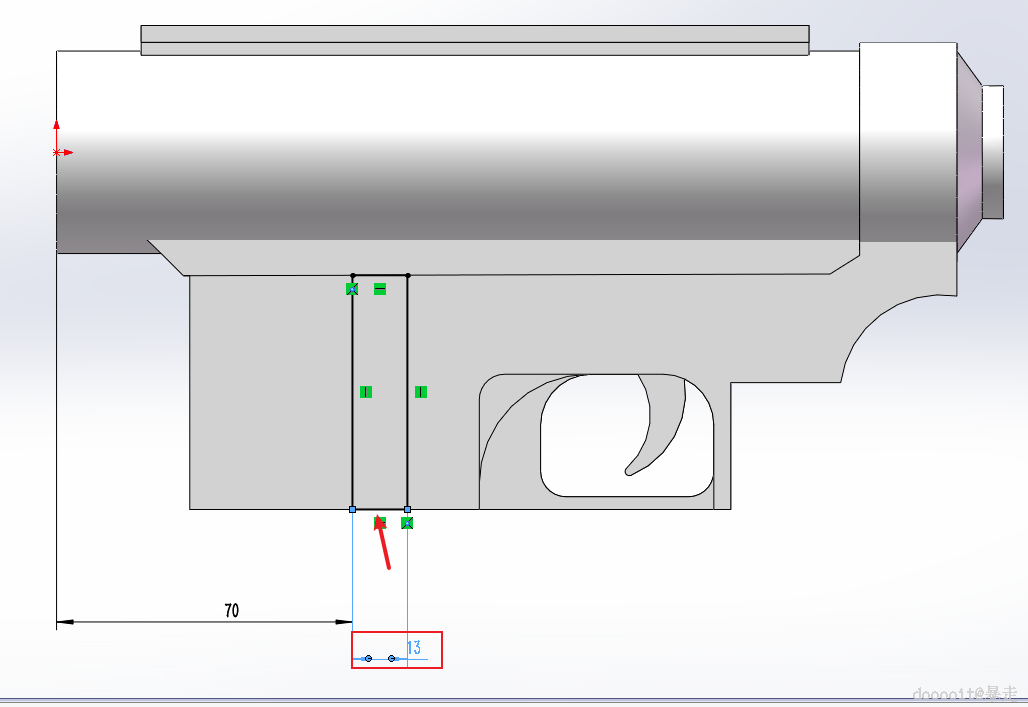

在进行槽口部分的草图绘制时，首先利用矩形工具在底部绘制一个矩形。接着，使用智能尺寸工具对此矩形进行精确的尺寸标注。最后，为了确保设计的准确性，在草图的左上角与枪管左侧的中心端点之间添加水平约束。

在特征中找到拉伸切除按钮,点击之后设置深度为1mm。

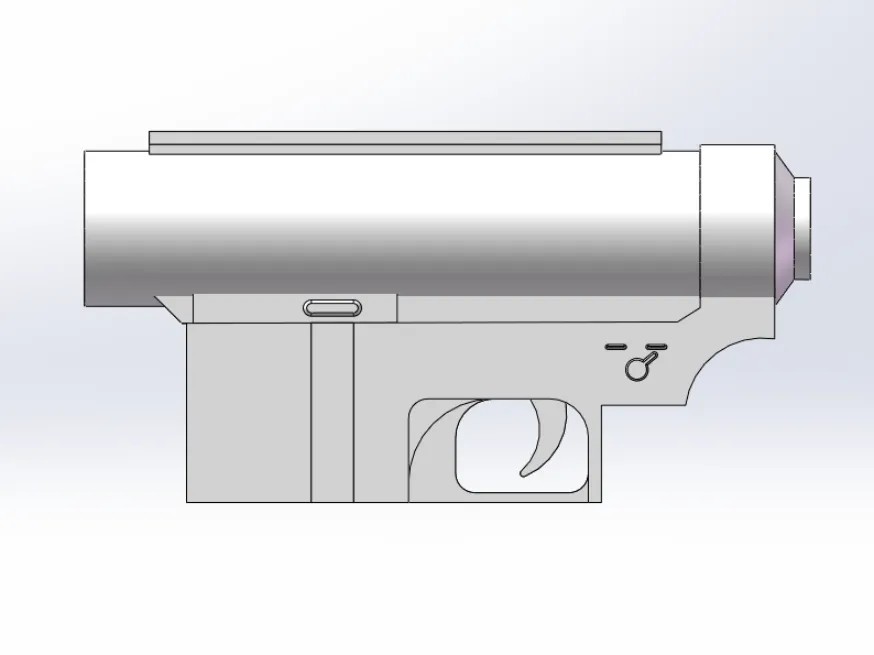

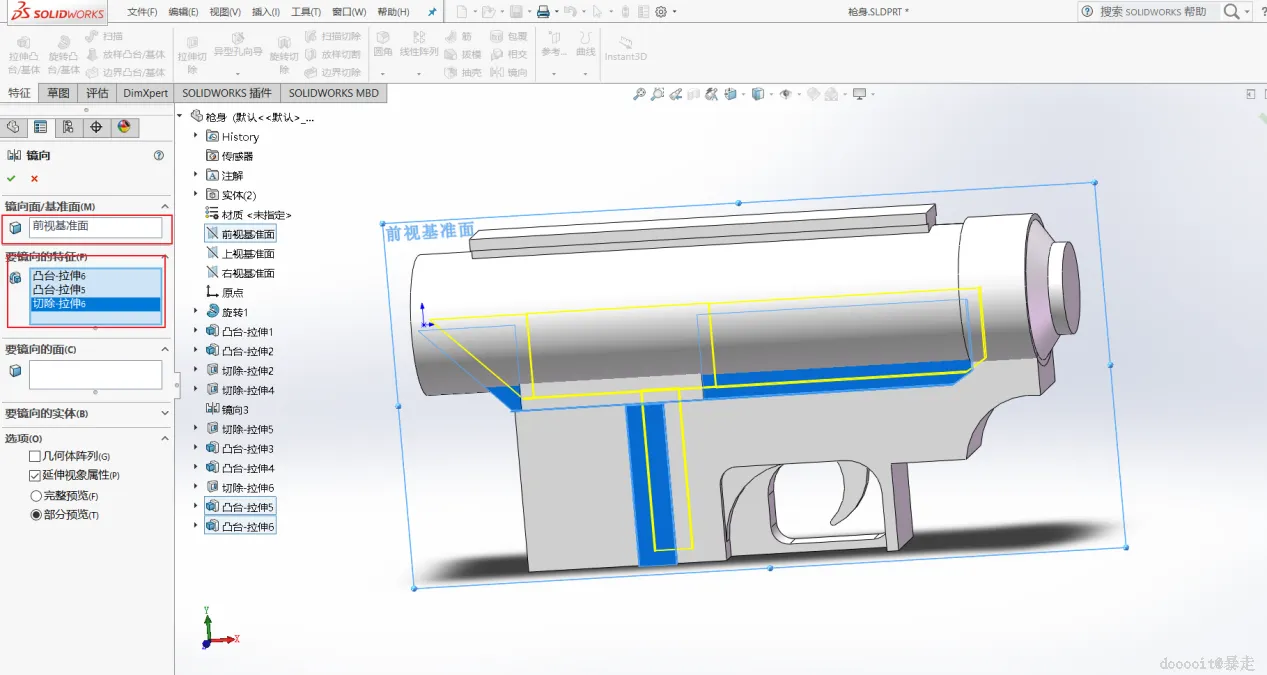

对前视基准面进行镜像,让机匣另一面拥有相同内容。

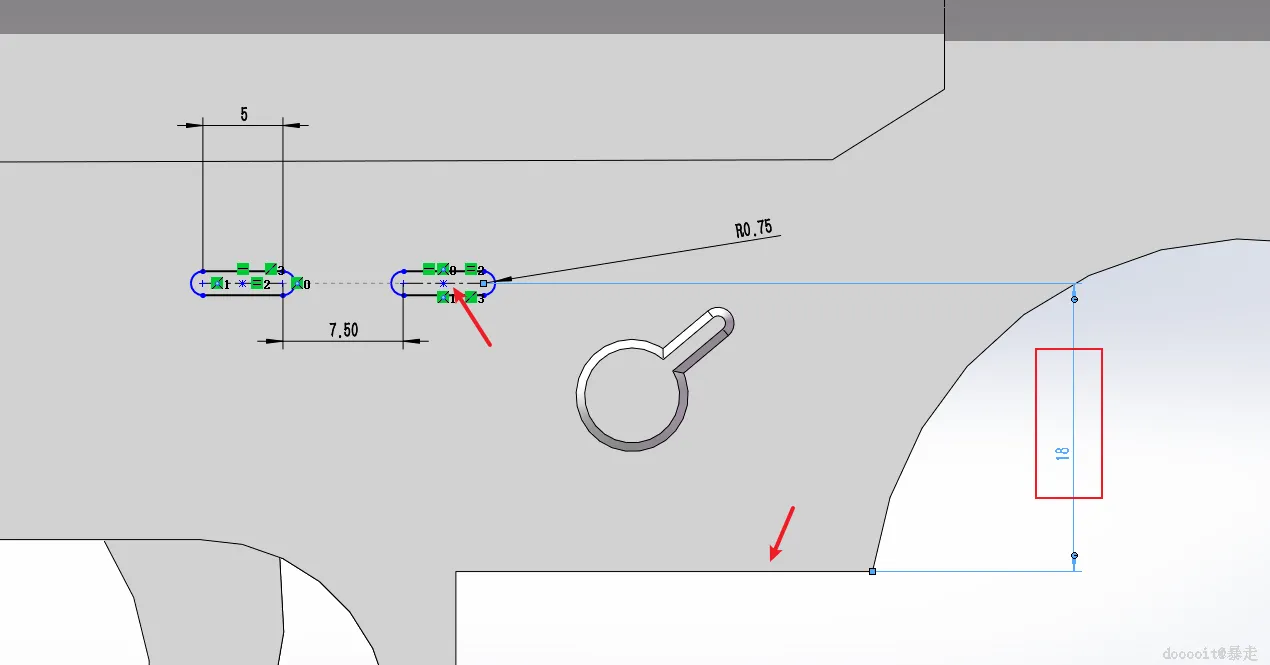

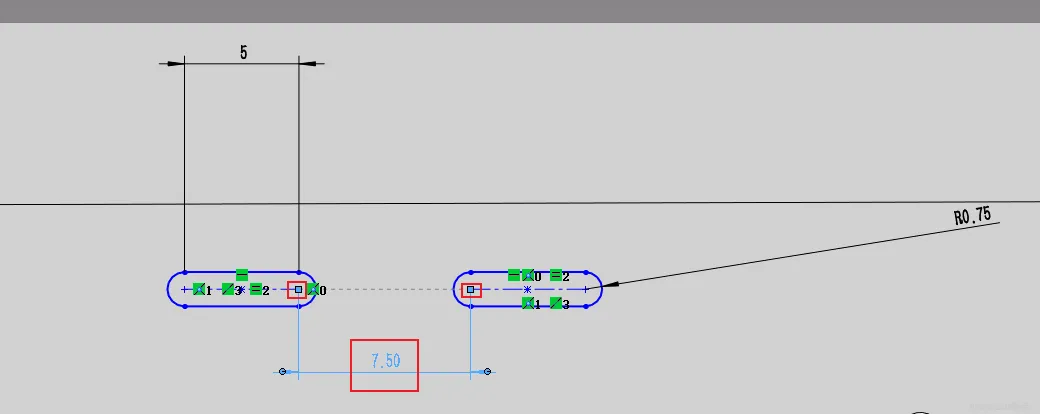

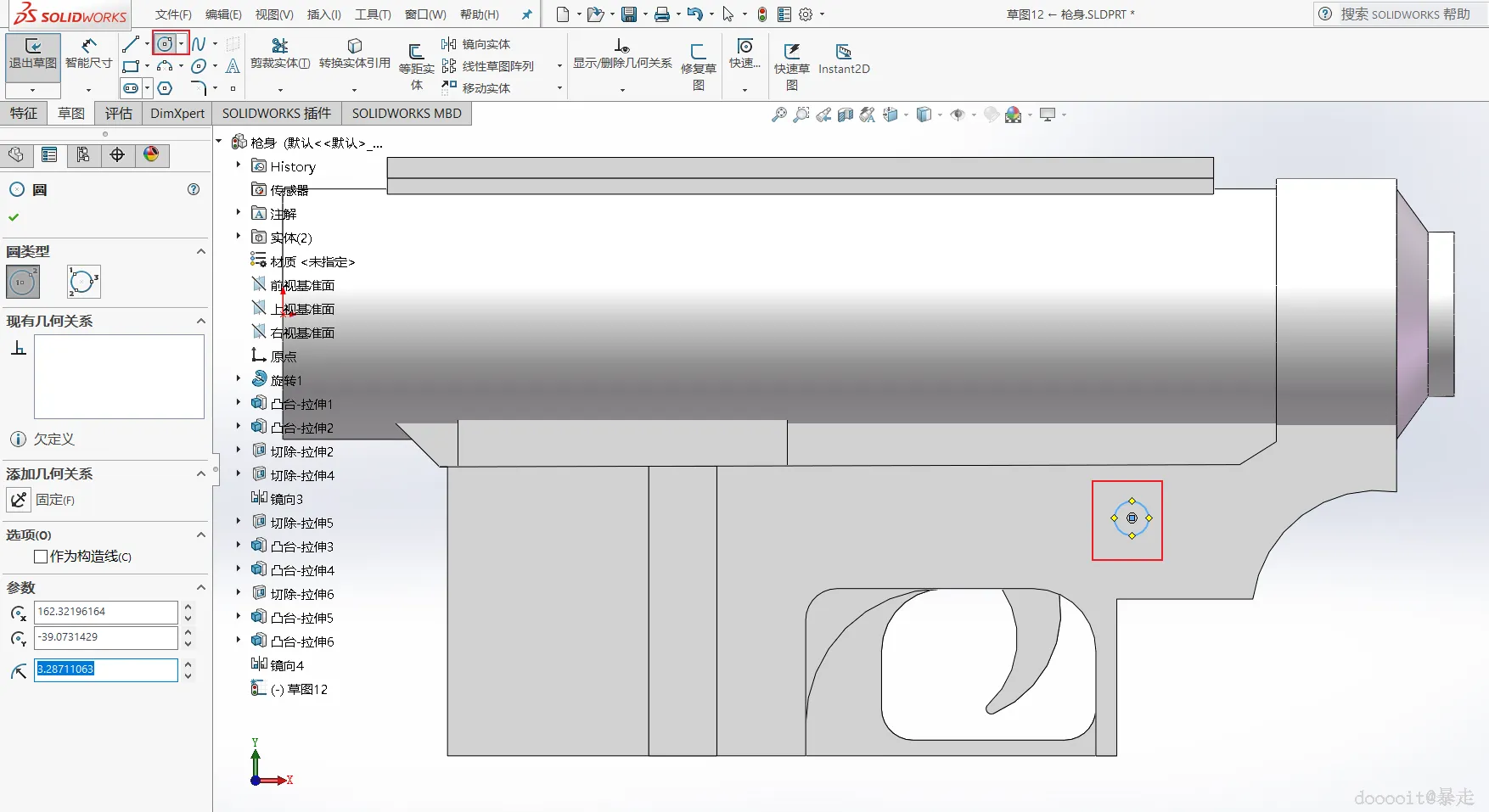

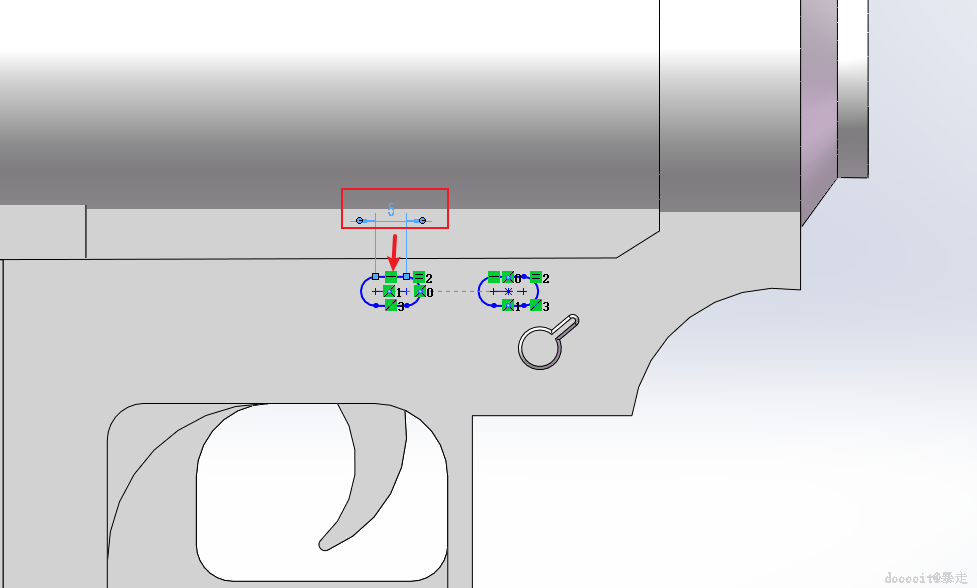

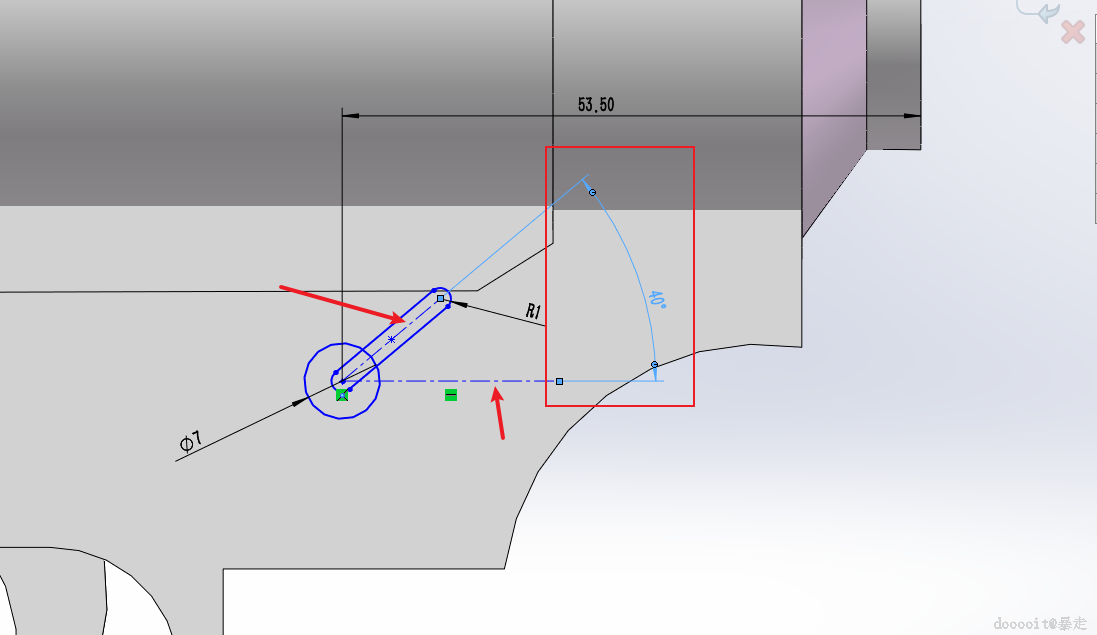

1. 首先，选择圆形工具并画一个圆。

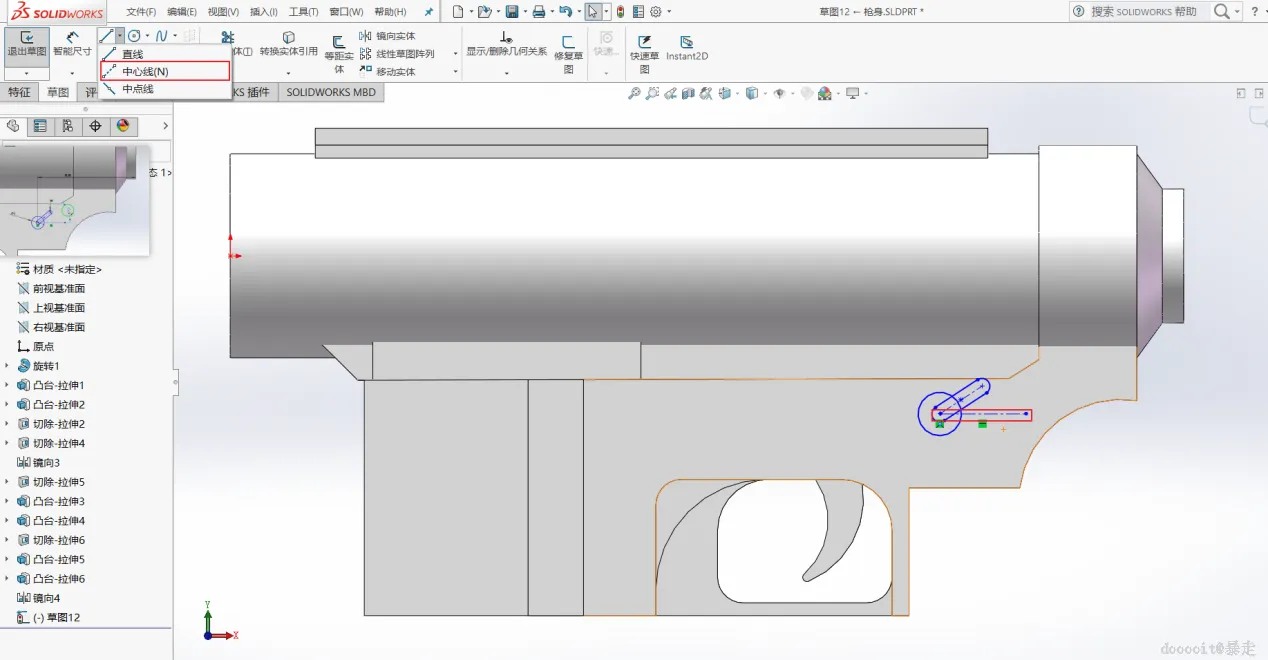

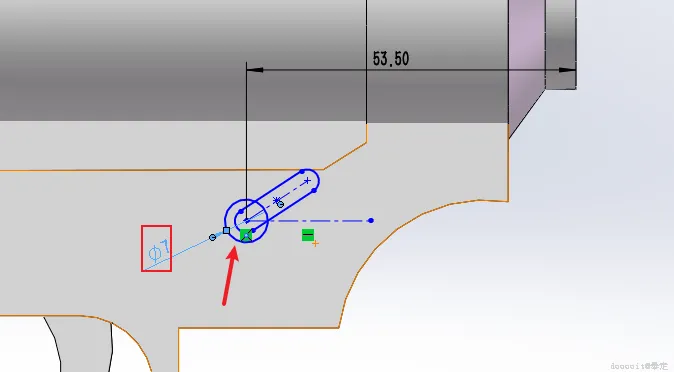

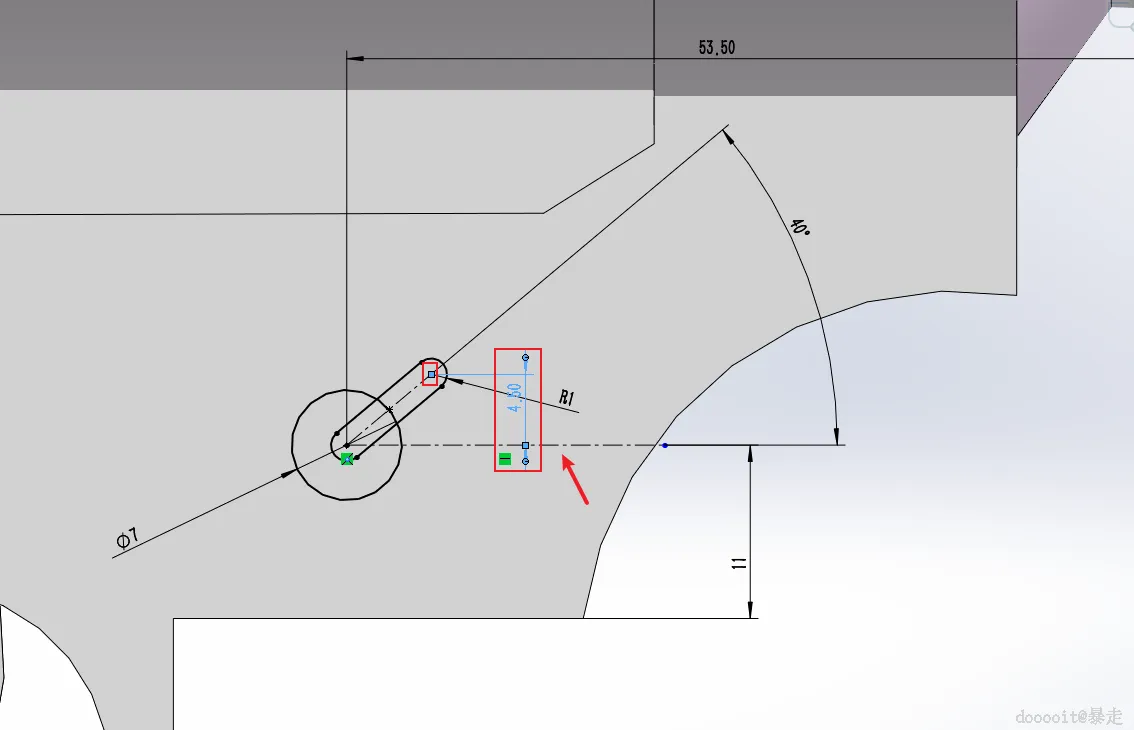

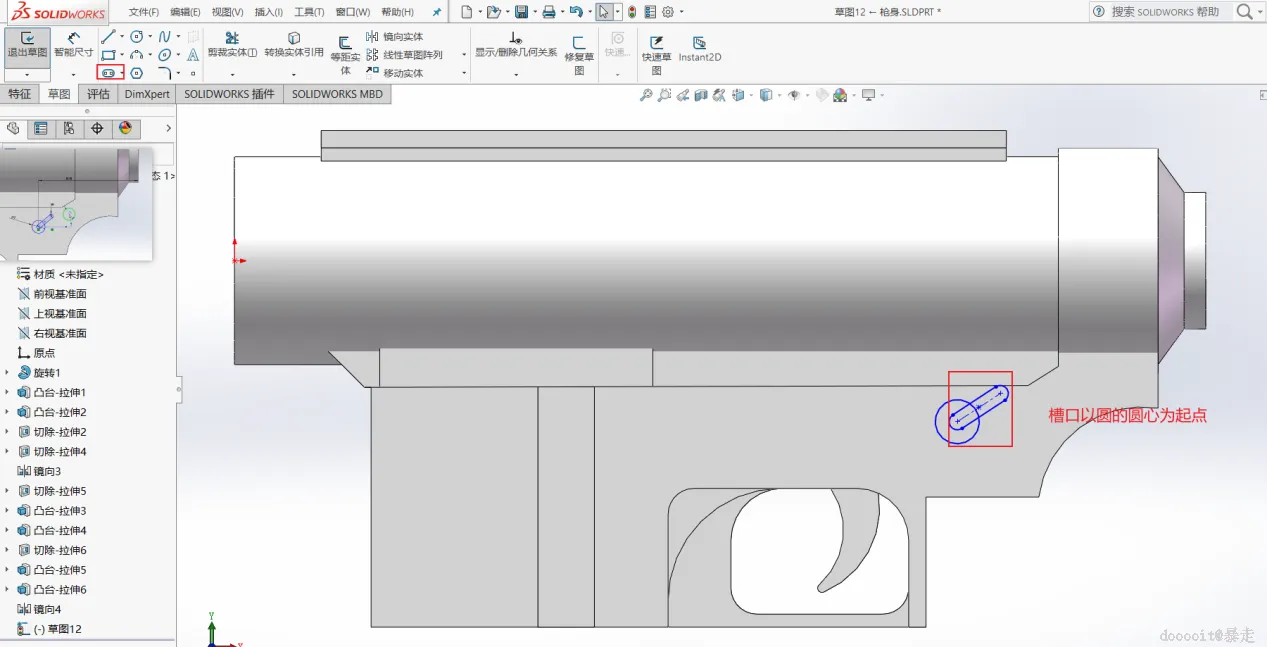

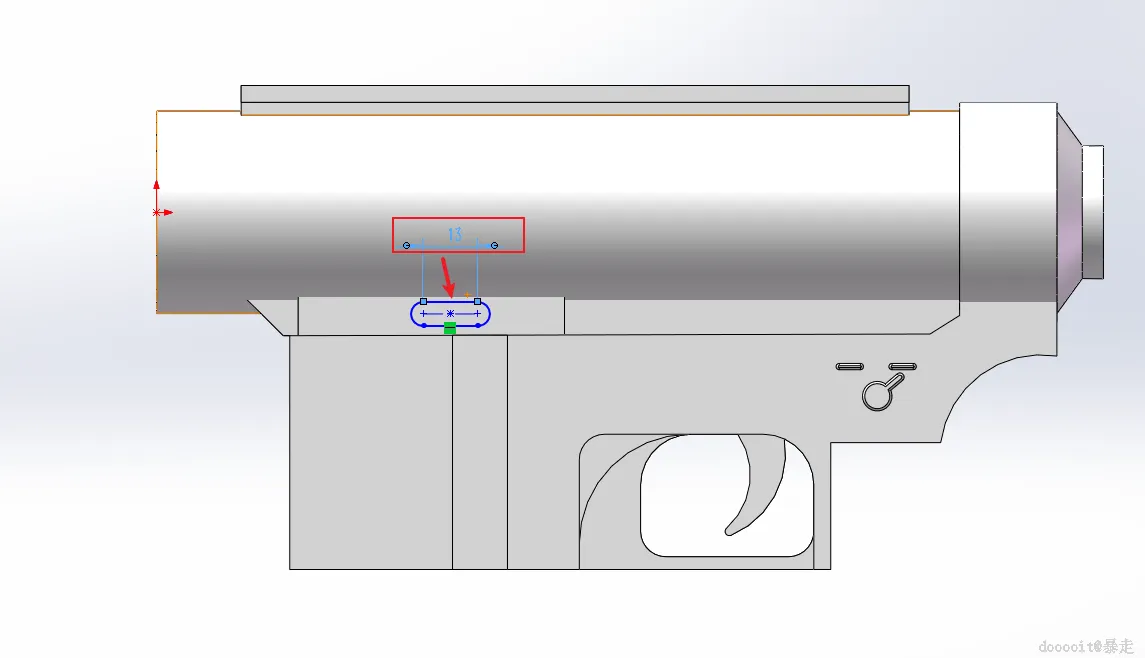

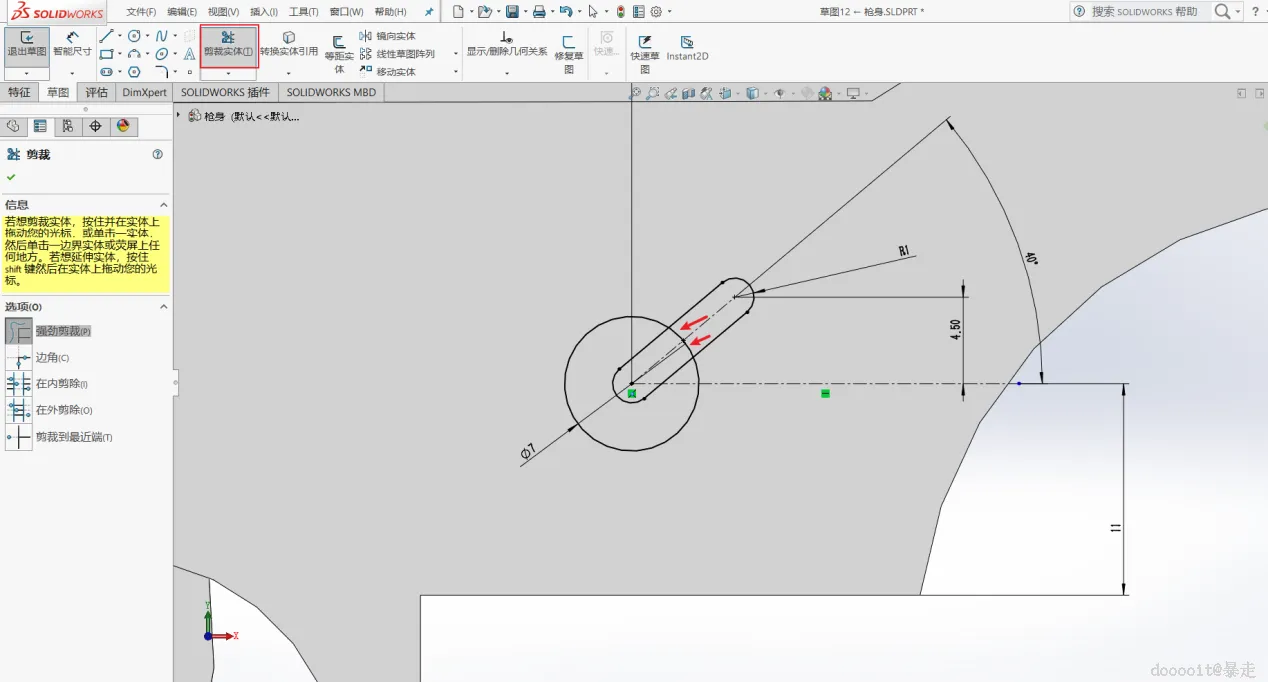

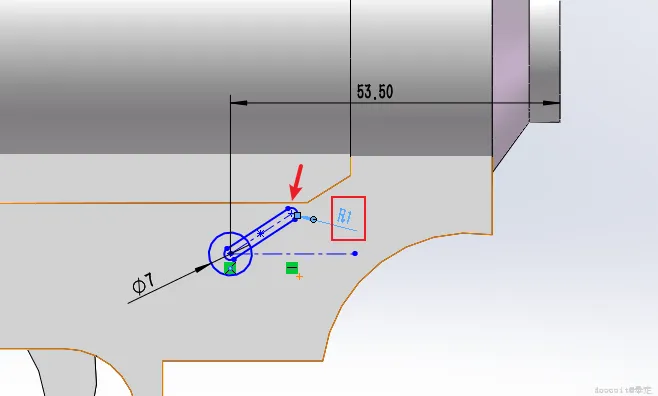

2. 接着，确定刚才所画圆的圆心位置。从这个圆心开始，向上画一个直槽口。

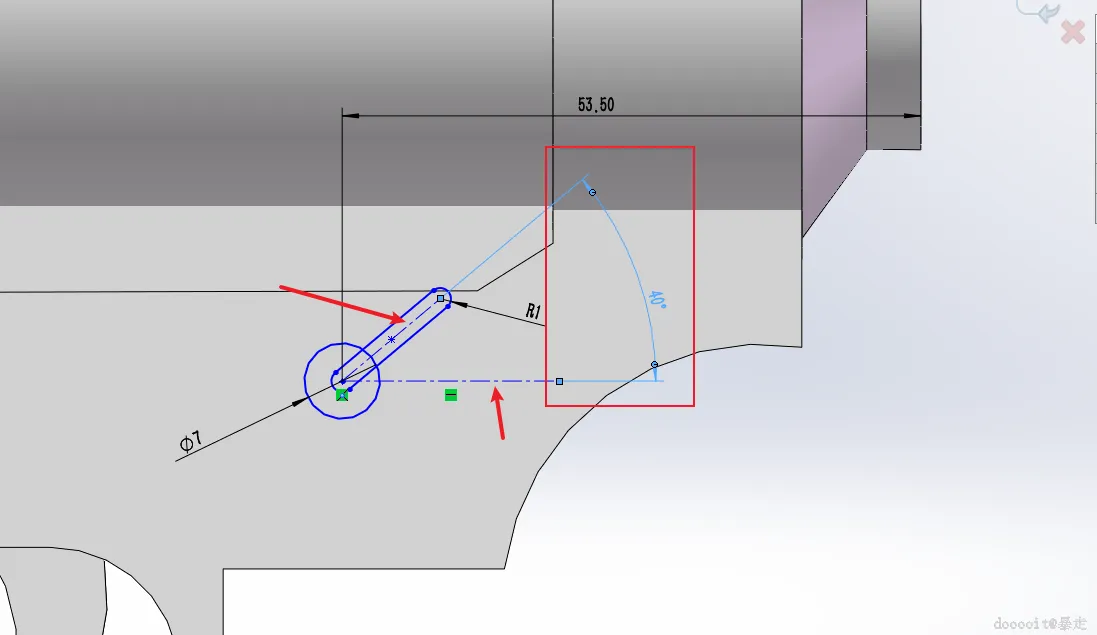

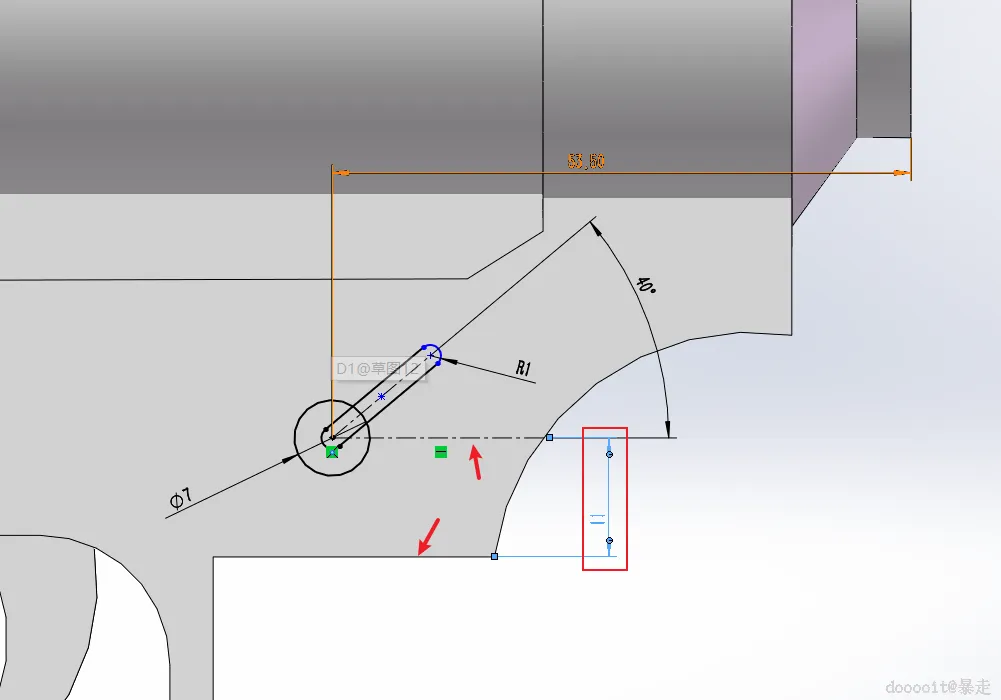

3. 然后，再次以相同的圆心为起点，向右侧画一条水平的中心线。

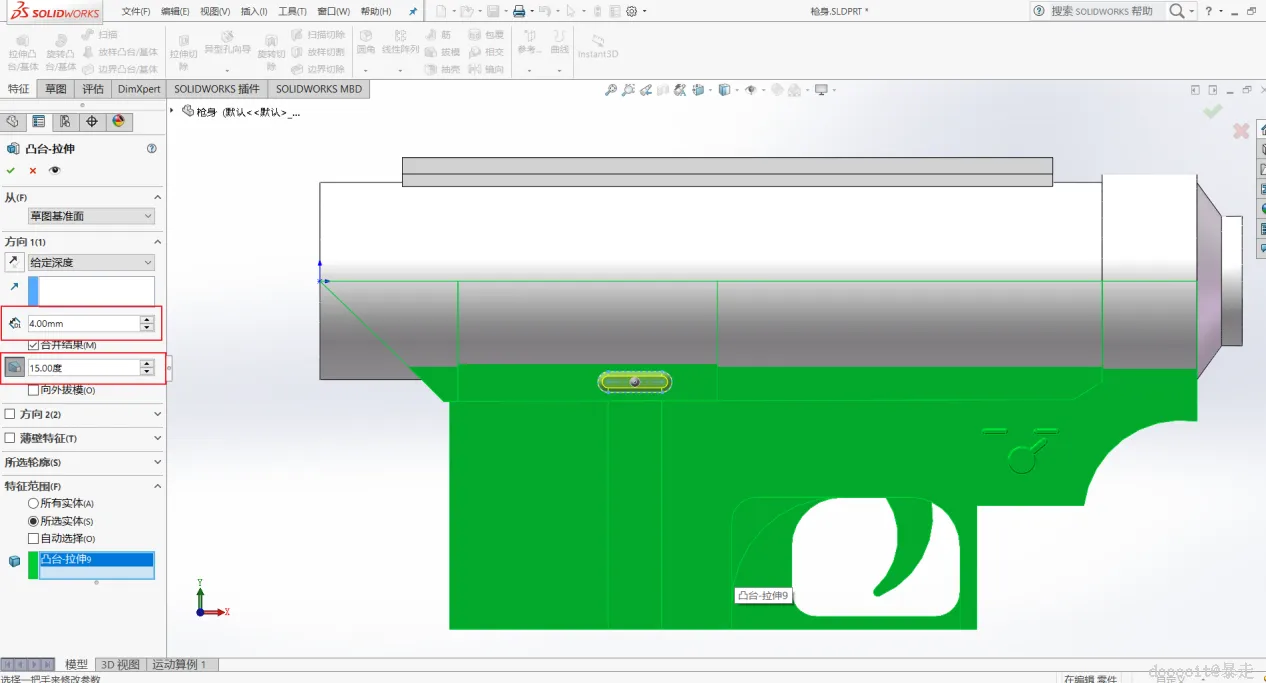

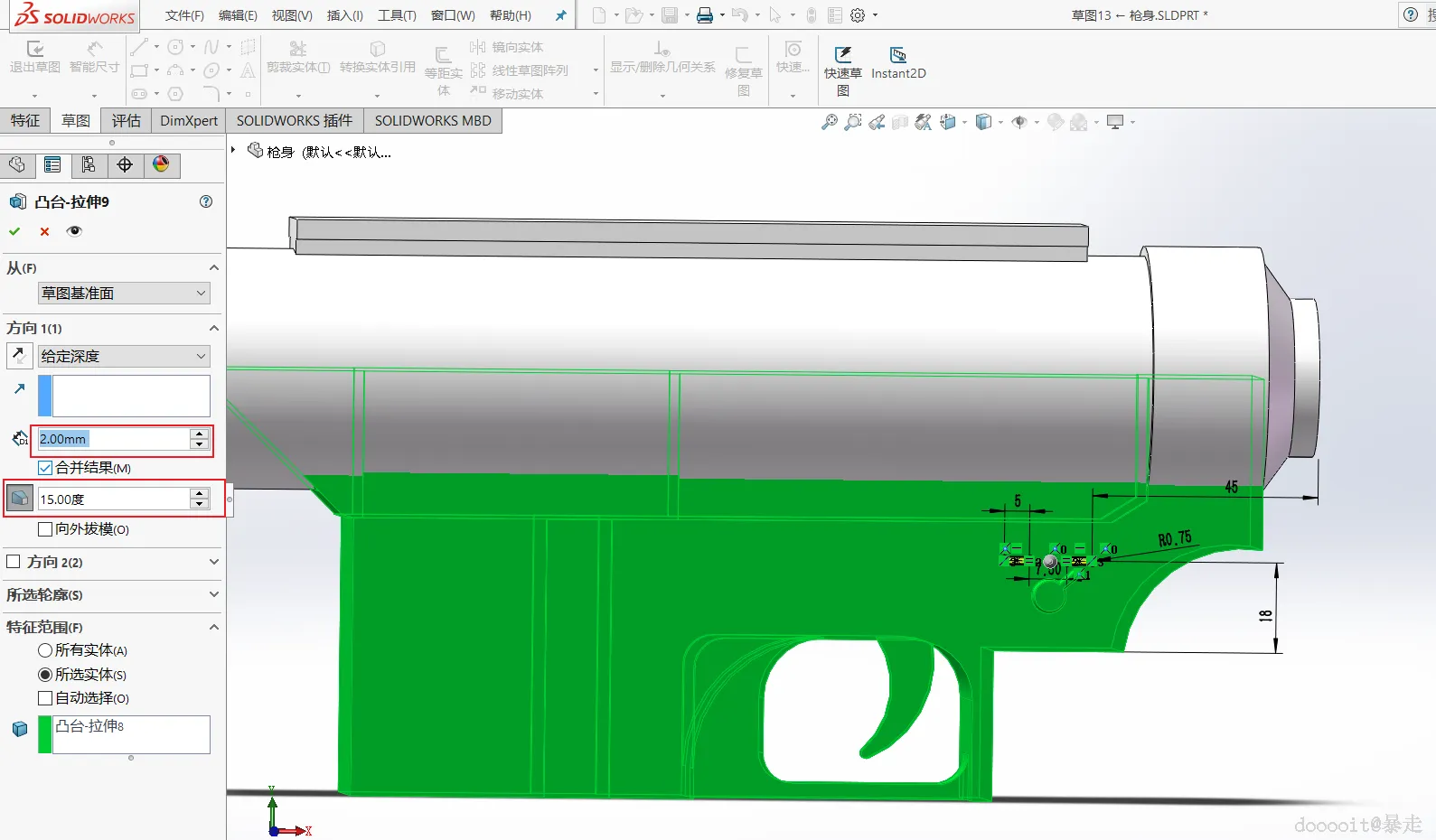

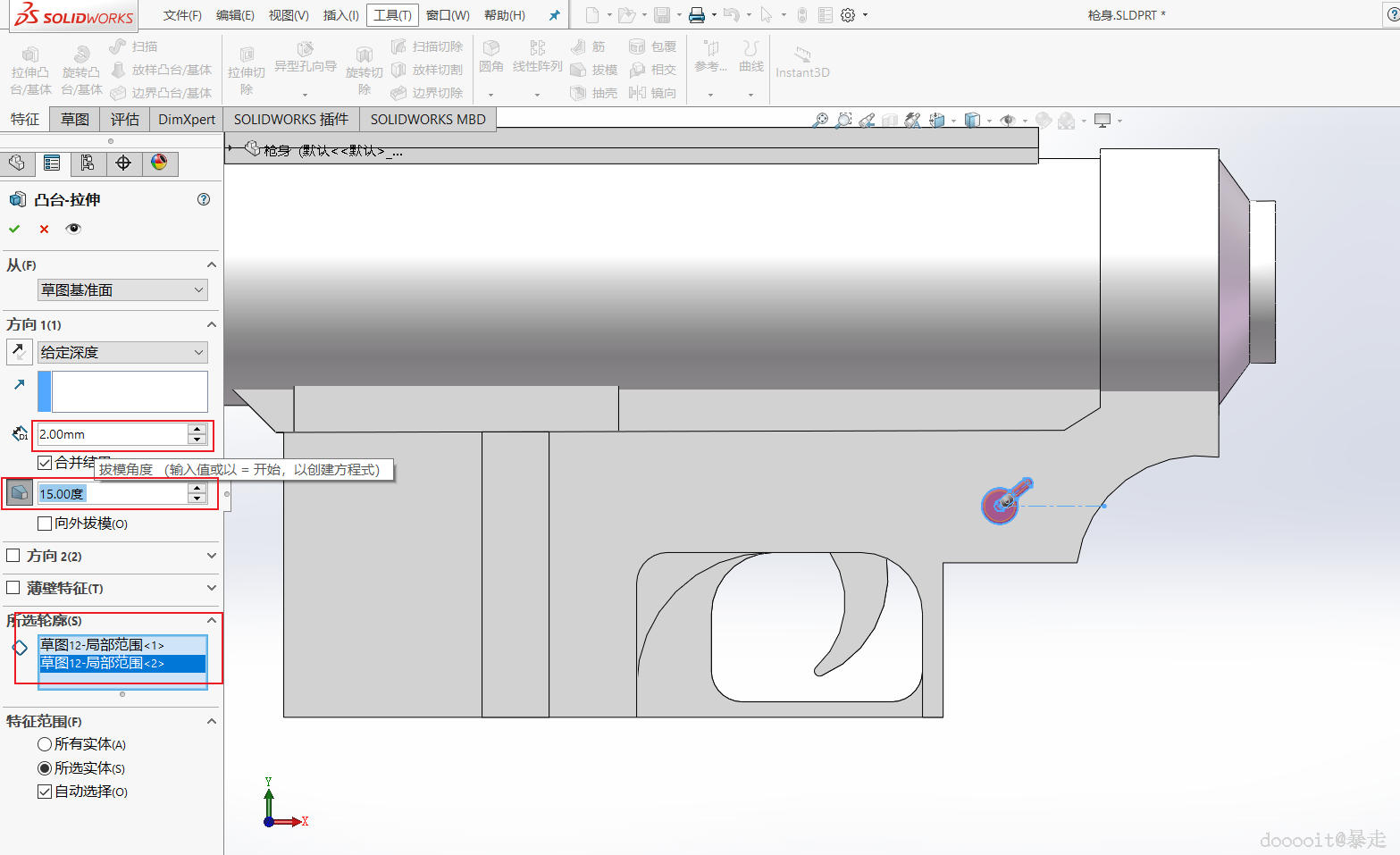

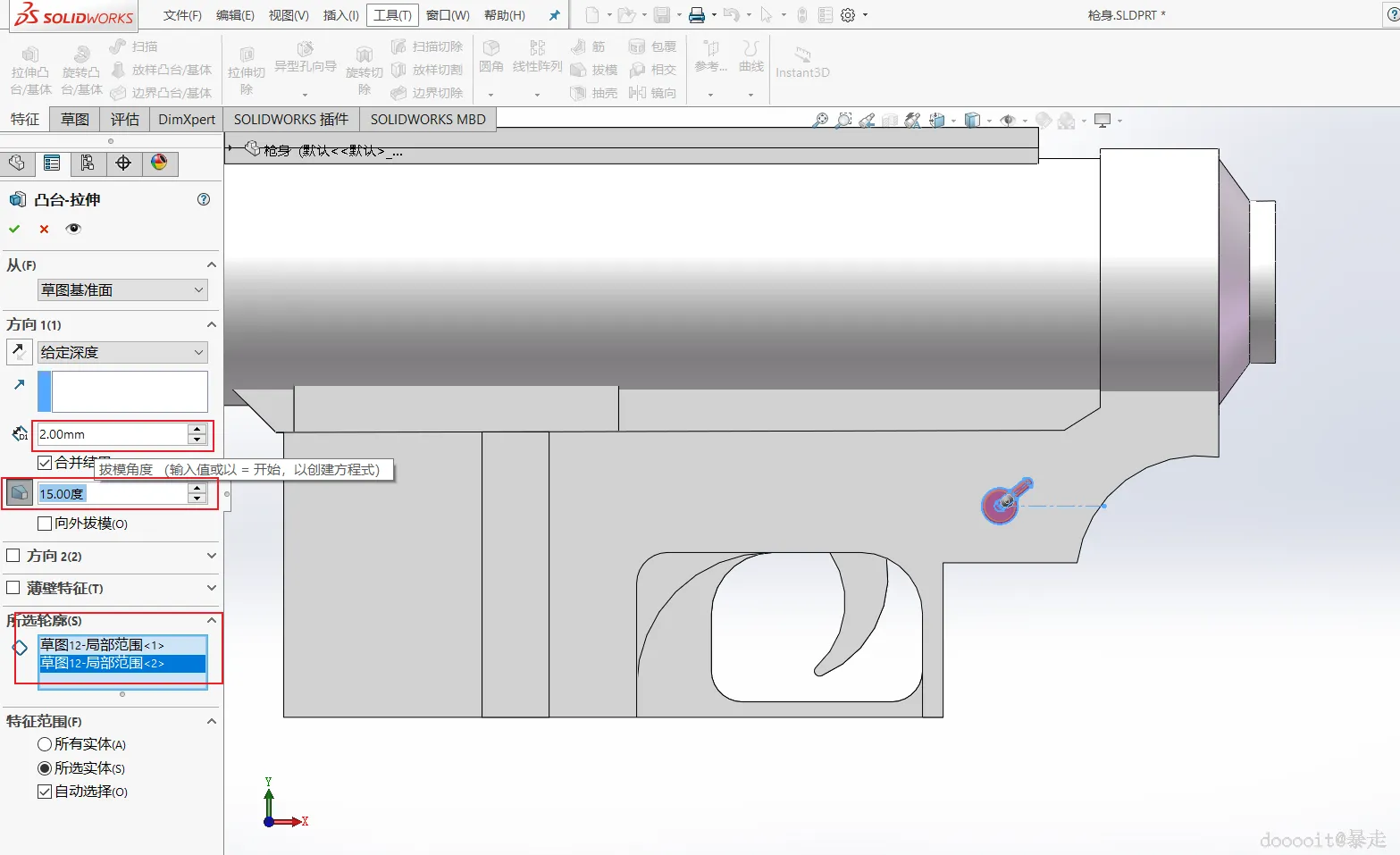

在特征中找到拉伸凸台,设置深度为2mm,并设置拔模角度为15度并选中圆和直槽口部分。

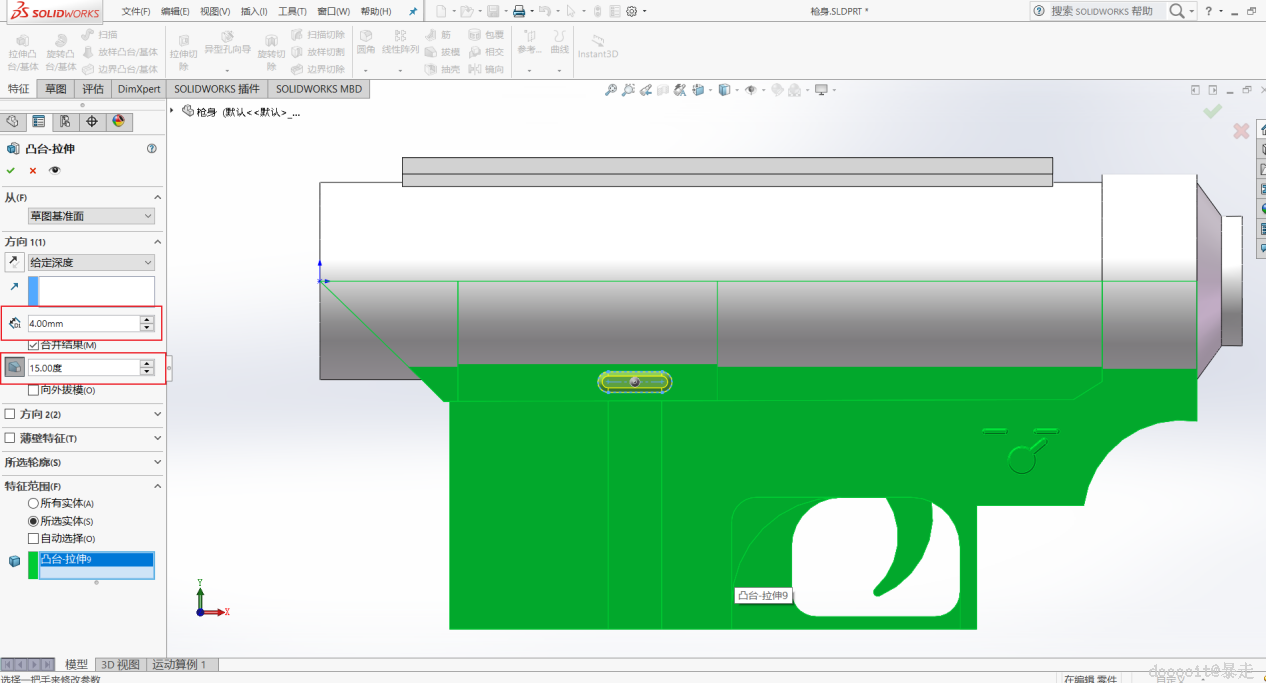

使用凸台基体对直槽口进行填充,深度为2mm,拔模角度为15度。
