无参数点亮VFD真空 荧光显示屏

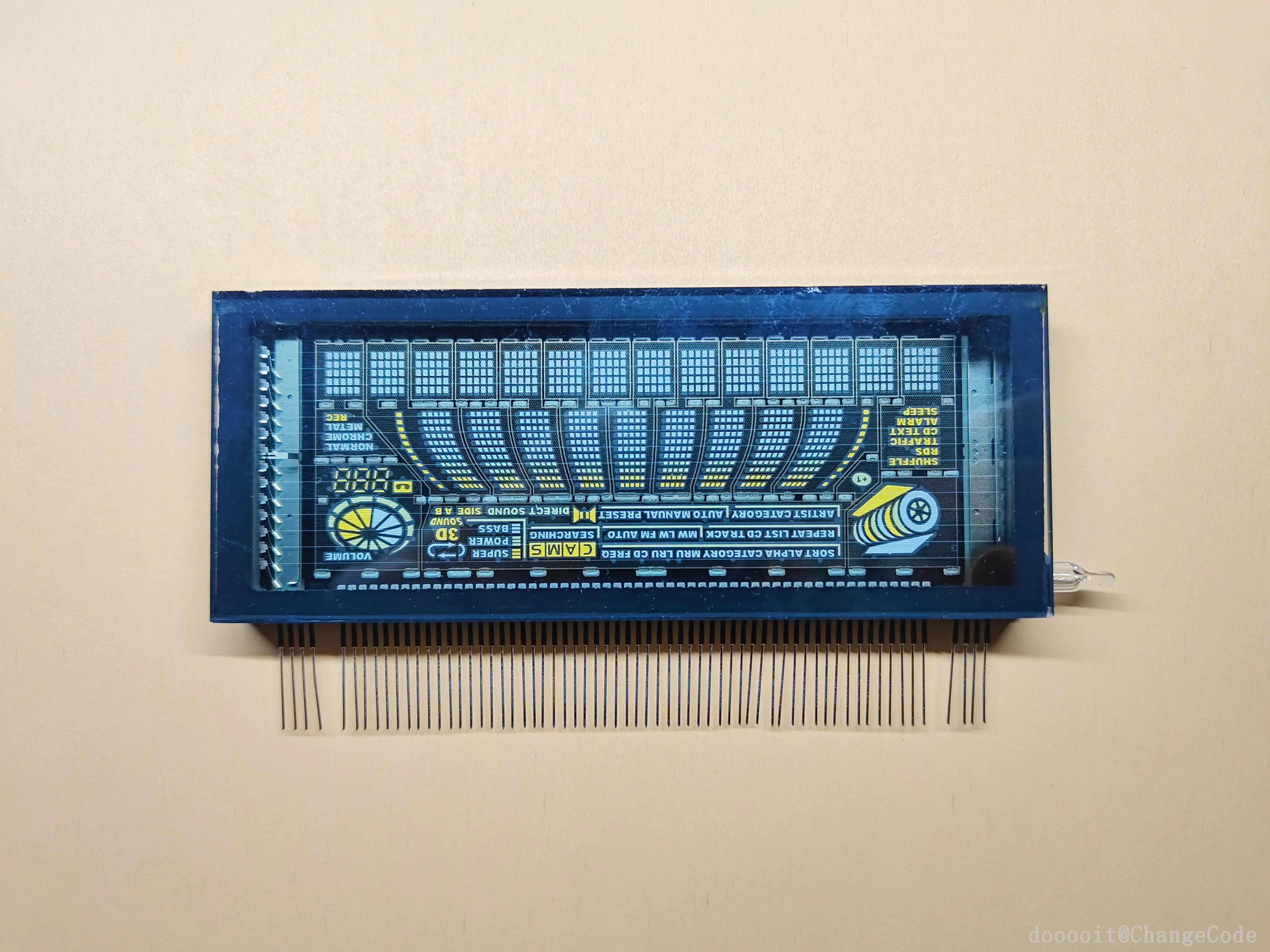

之前入手了一块VFD真空荧光显示屏，奈何没有参数，没有材料，始终点不亮屏幕。所幸一气之下，直接上大电压测，结果还真让我给测出来了

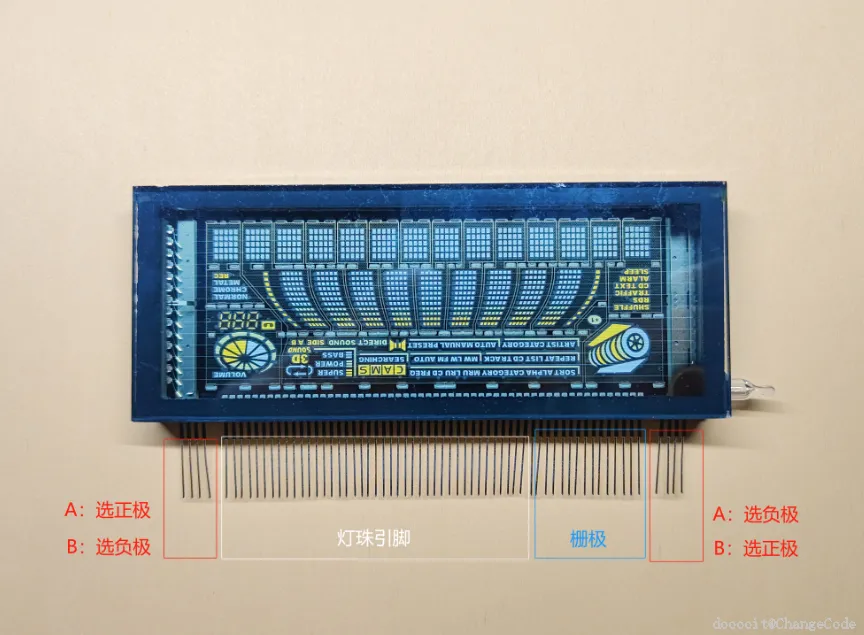

屏幕下方有一排密密麻麻的排针，左侧四个排针和右侧四个排针，可以接正负极，当左侧接了正极，右侧就要接负极，当右侧接了正极，左侧就要接负级，所以说他们两组的正负极是互通的，不用担心烧坏屏幕，电压应该选择在12伏到24伏之间，超过这个区间，我也没试过，担心会把屏幕烧坏。中间的排针右侧的小半部分是由栅极及构成的，左侧的大部分都是灯珠的引脚

在连接电路的时候，需要将正极和栅极互通，再将互通的线单独引出来一根线去接灯珠的引脚就可以依次点亮灯珠了

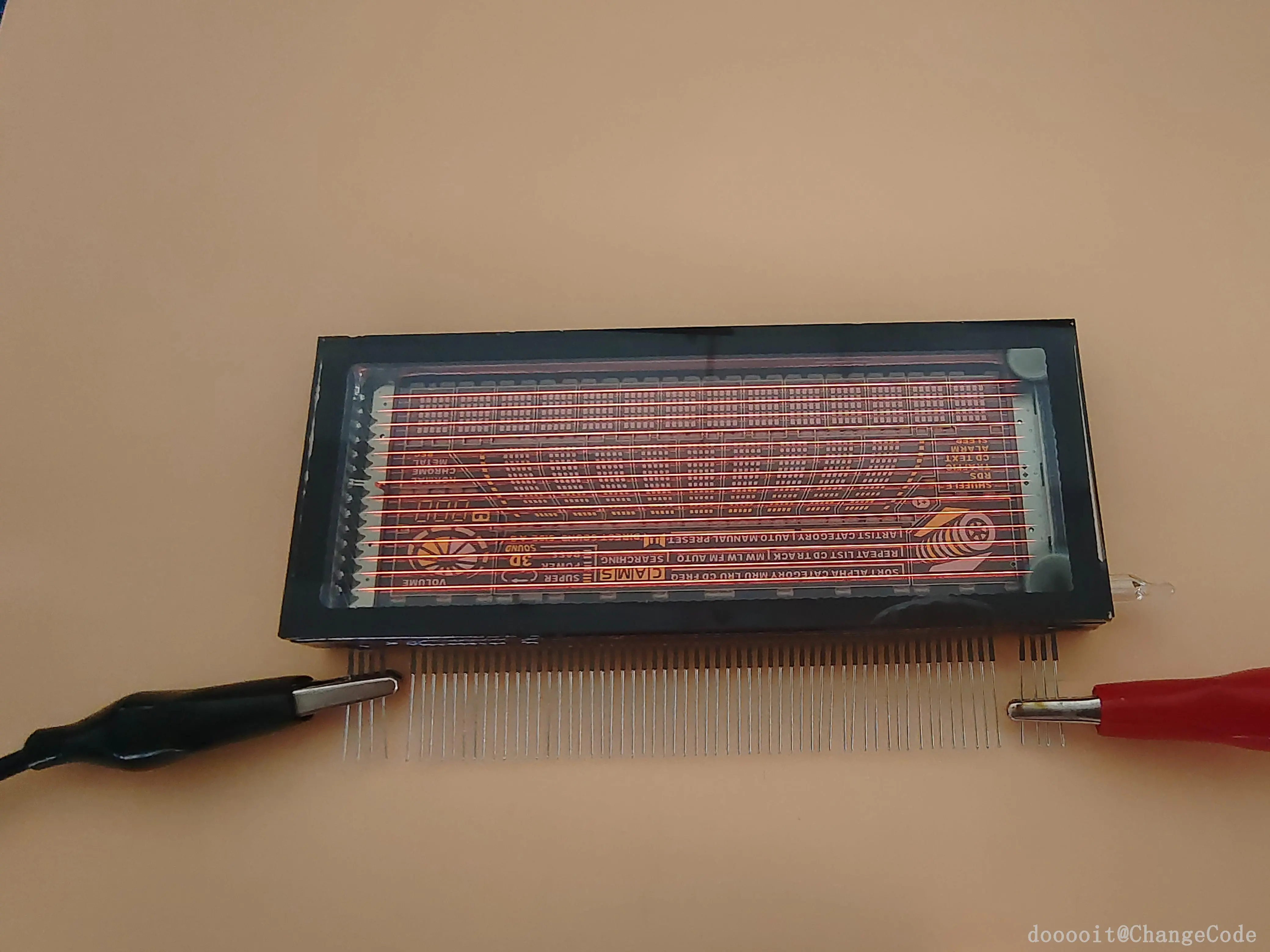

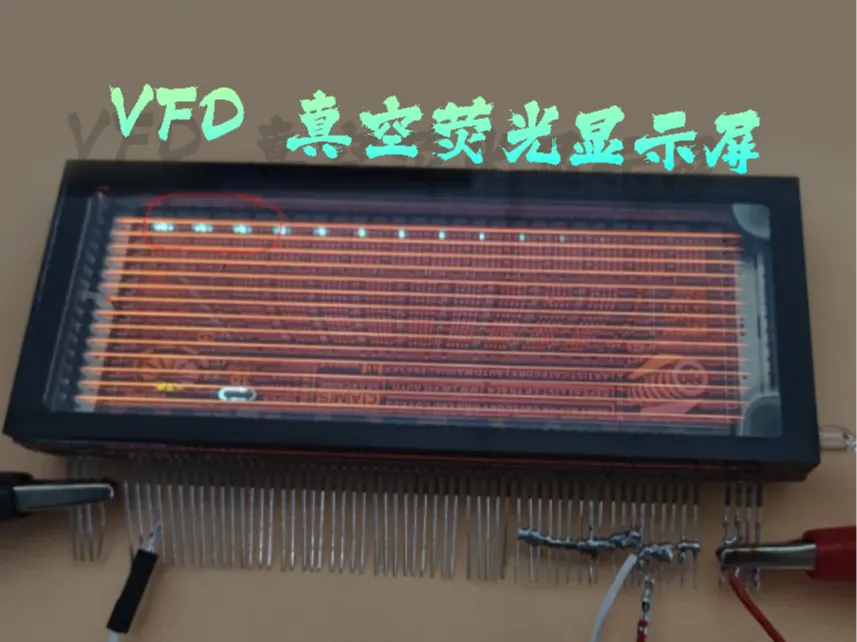

起初，我认为左侧的四个引脚跟右侧的四根引脚，他们应该是正负极，但是我苦恼没有参数，我无法定义它们的电压是多少，所以我就拿可调电源通过左侧和右侧从0V到24V，慢慢往上增加来测试屏幕是否点亮，这是初步的测试效果

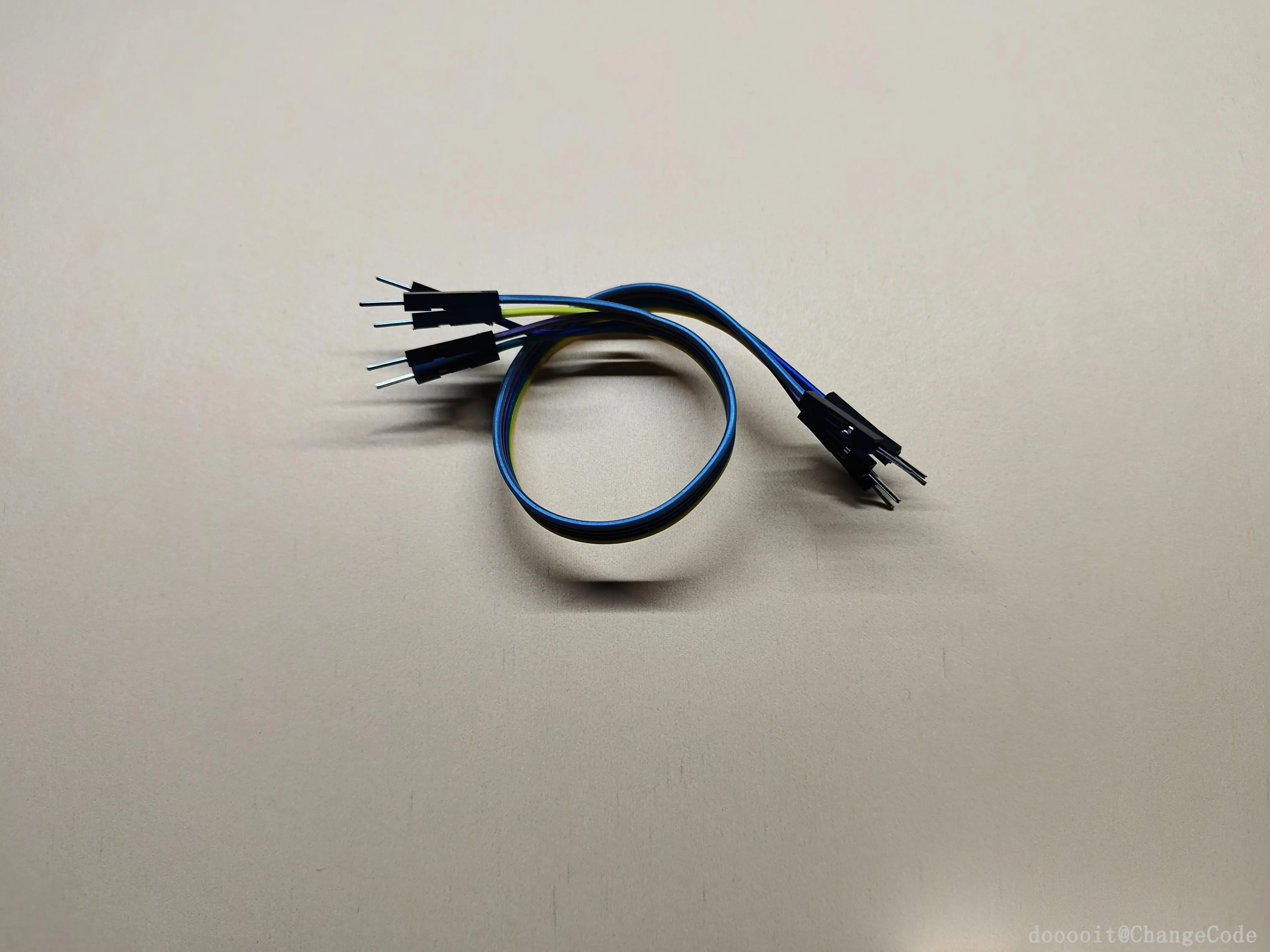

需要准备若干杜邦线，或者可以接通电源的电线，只要导电的电线就可以

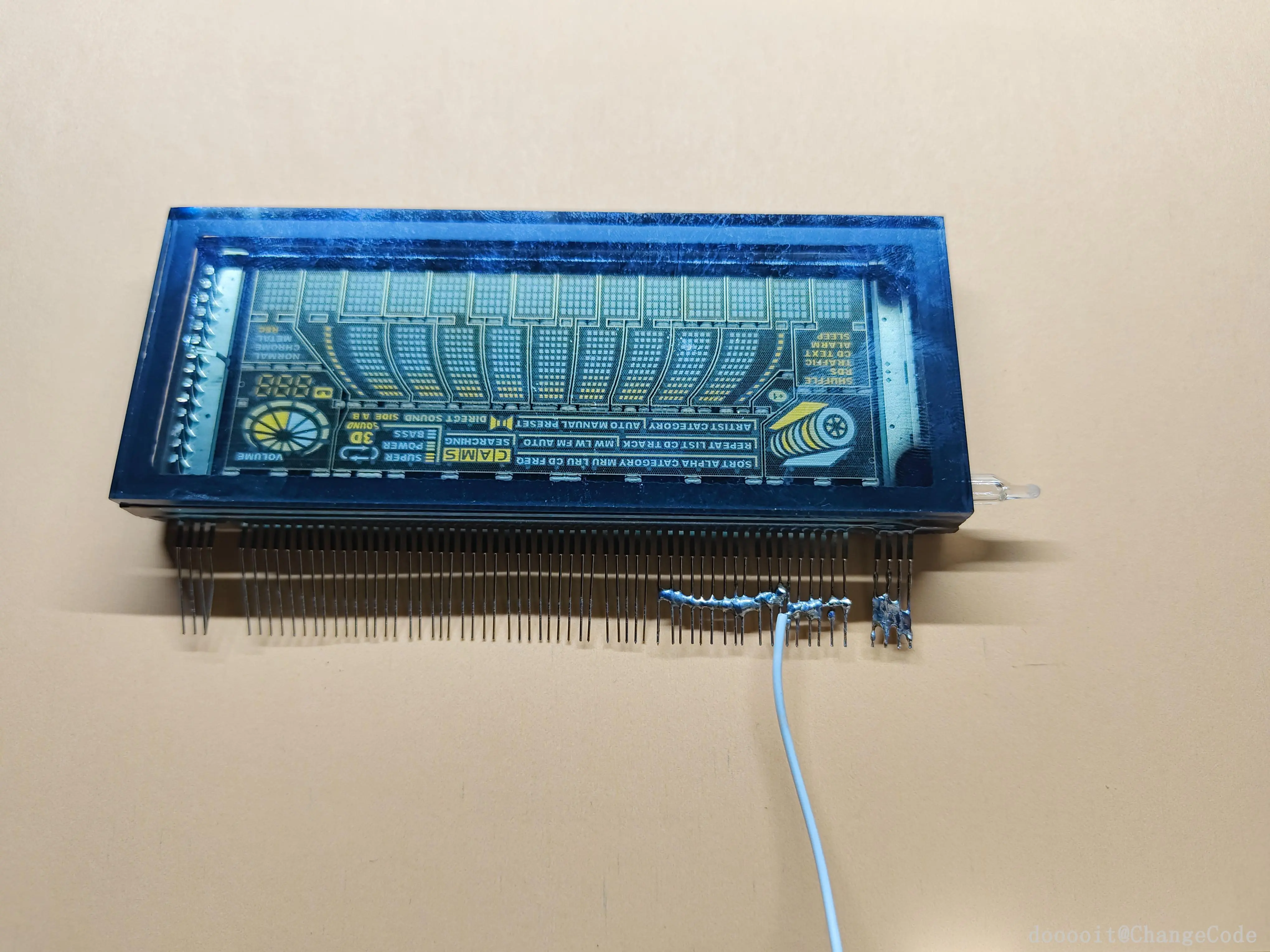

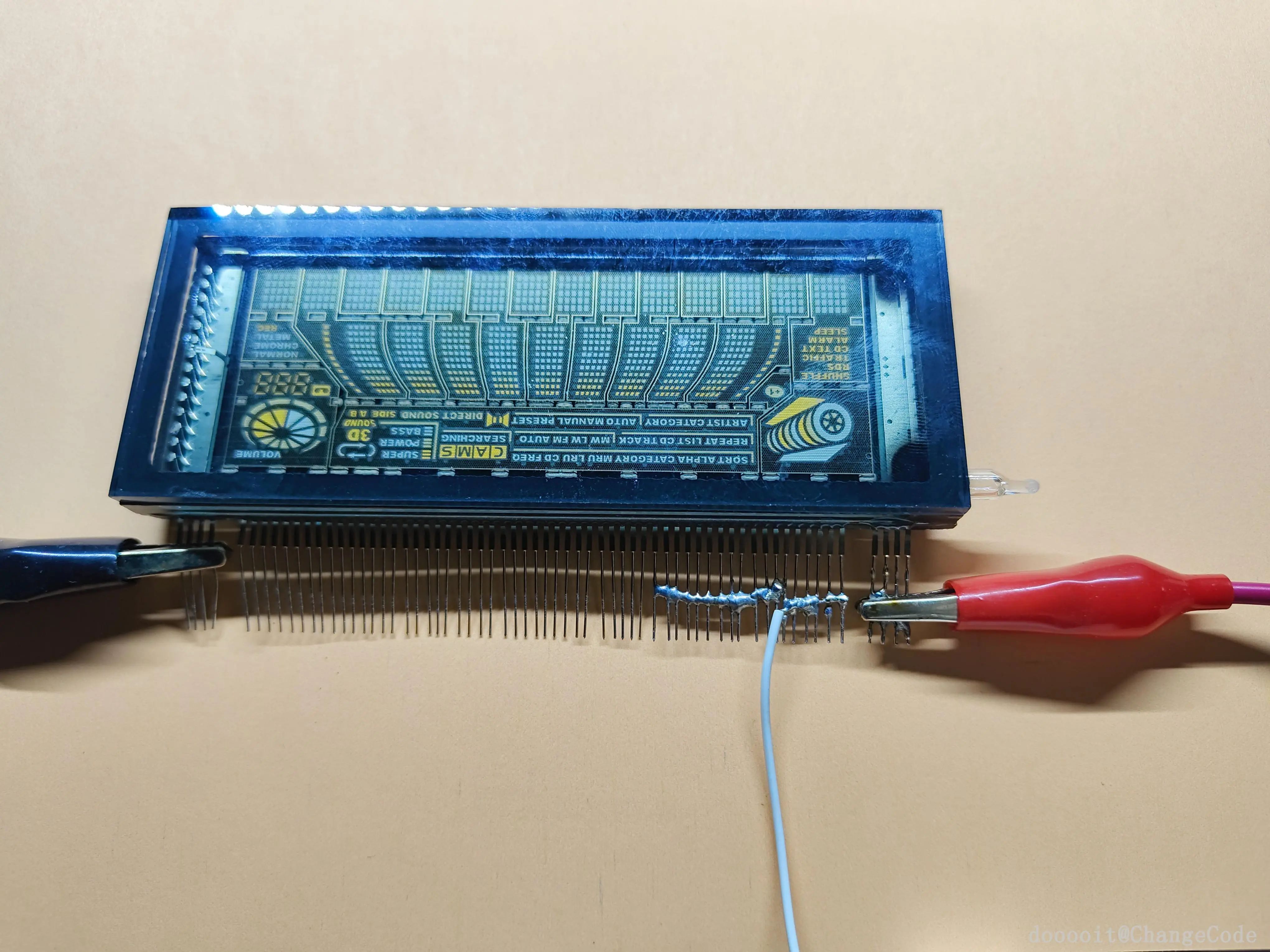

如图，像我一样，把正极的四个引脚用锡焊给焊到一起，保证他们互通，再将栅极的引脚也通过焊锡的方式把杜邦线和栅极焊接到一块

接下来你需要将可调电源的正极和负极分别接到VFD真空荧光显示屏的正极和负极上，保证下一步杜邦线的连接

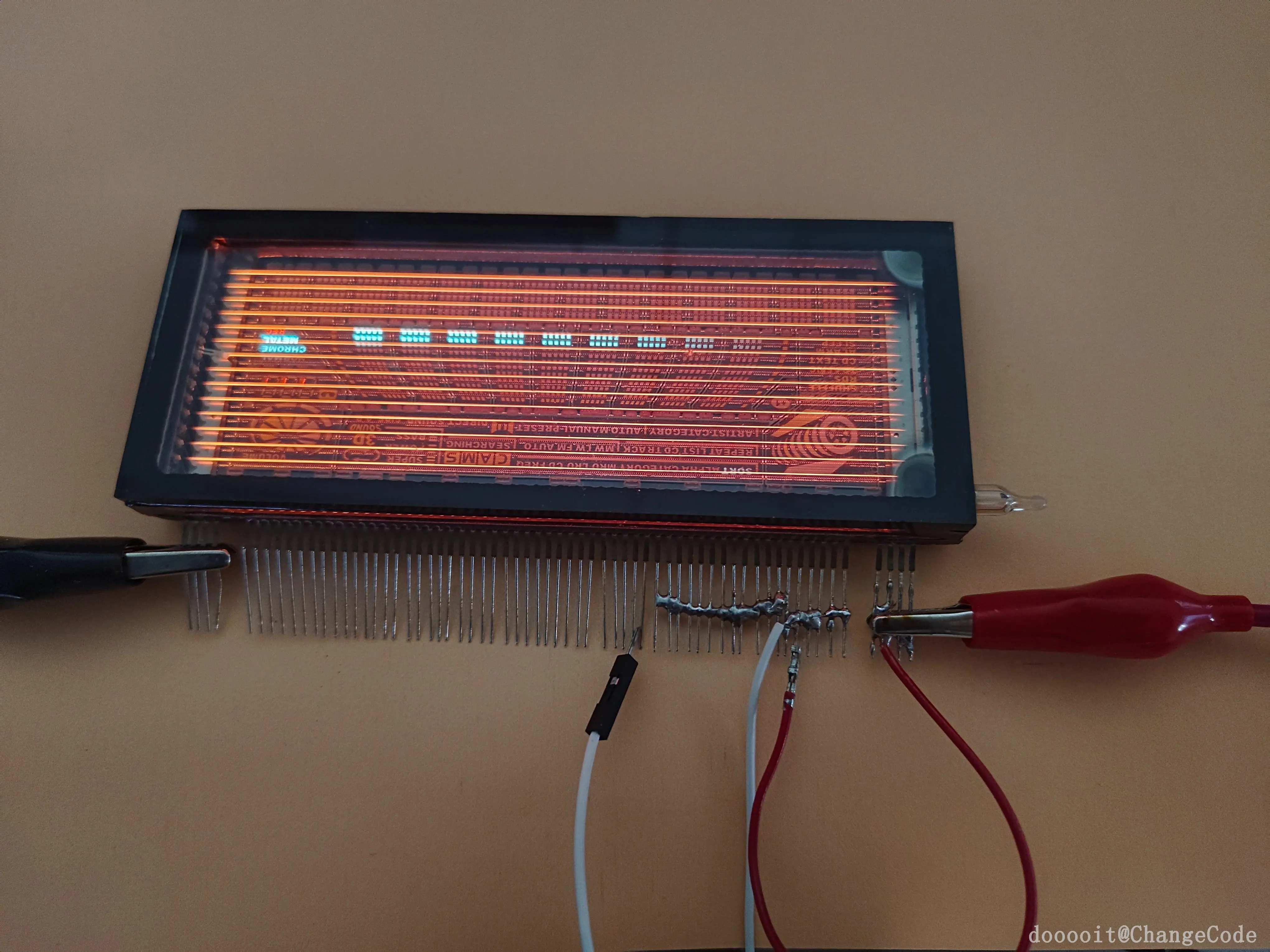

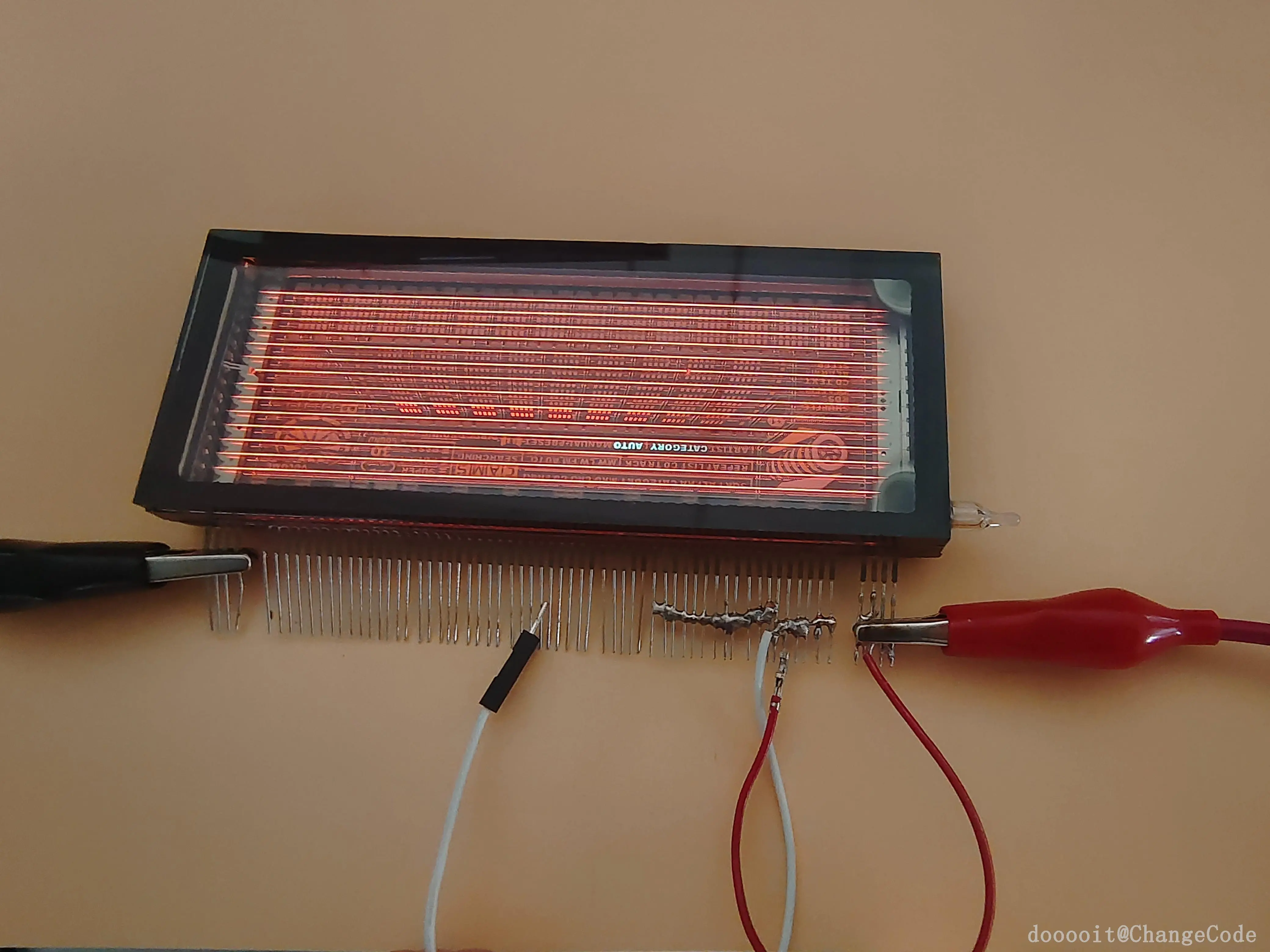

单独取一根导线将正和栅级连接起来，再用刚才的白色导线测试灯珠的引脚

但是由于我们将三栅极都通到了一块，理论上，它是互通的，所以说无论我们在点亮任何一个灯珠的引脚时，只要栅极互通，那么他一排的灯都会点亮

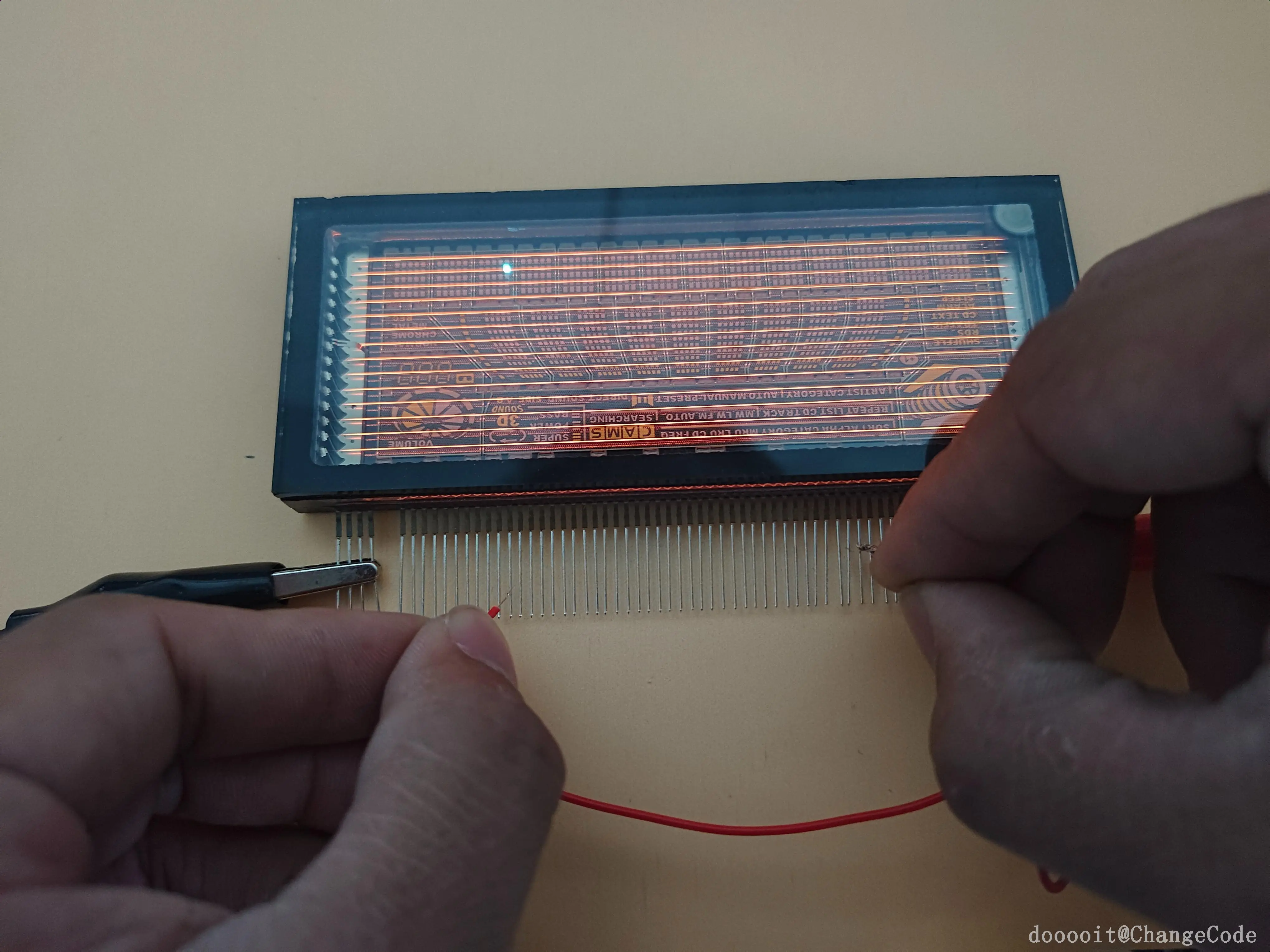

那么接下来我们就不需要焊接了，因为我们最起码知道了栅极的引脚数量，所以接下来我们就可以放心大胆的去单独测试，每个栅极对应的灯柱引脚是哪个？

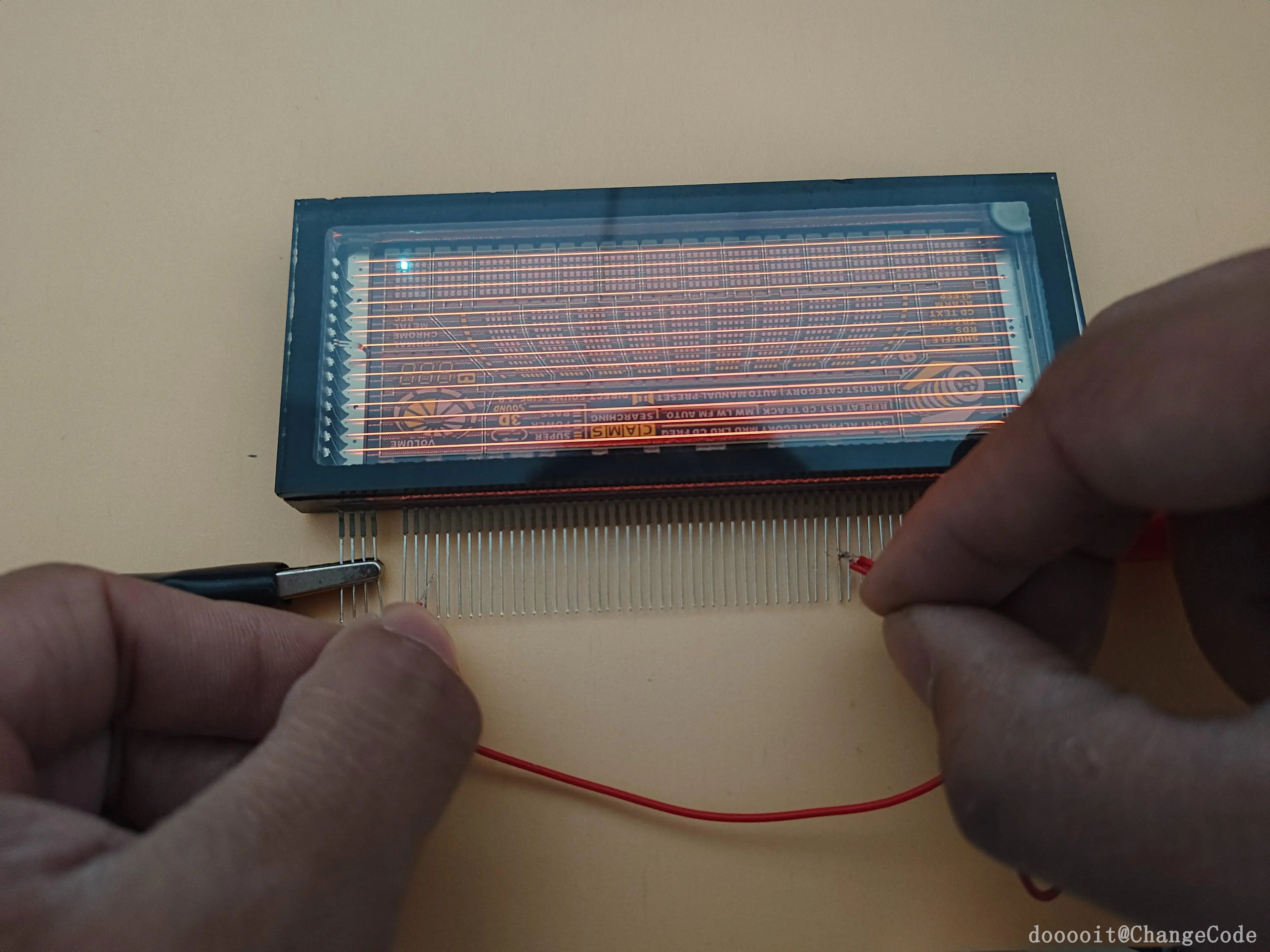

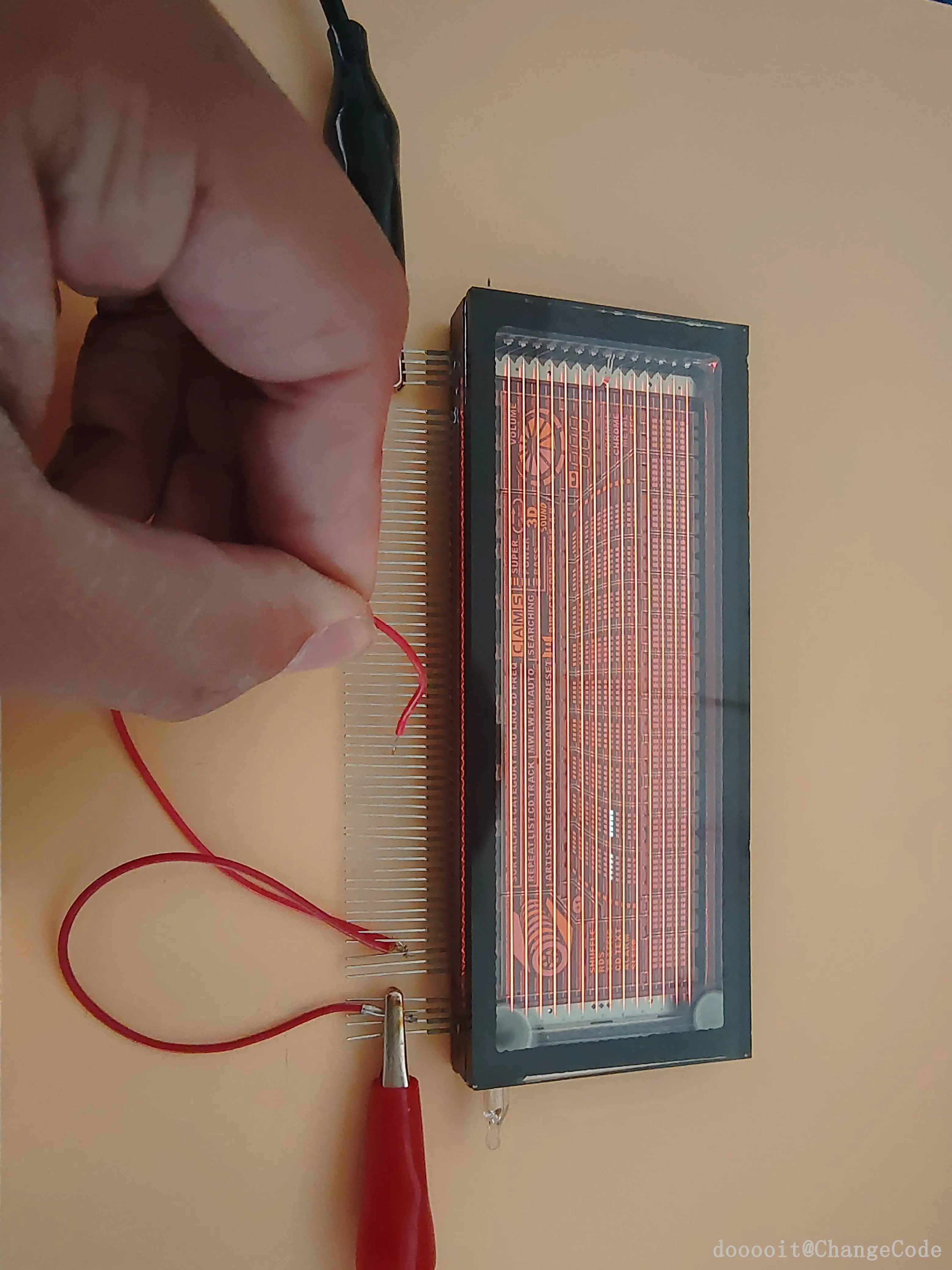

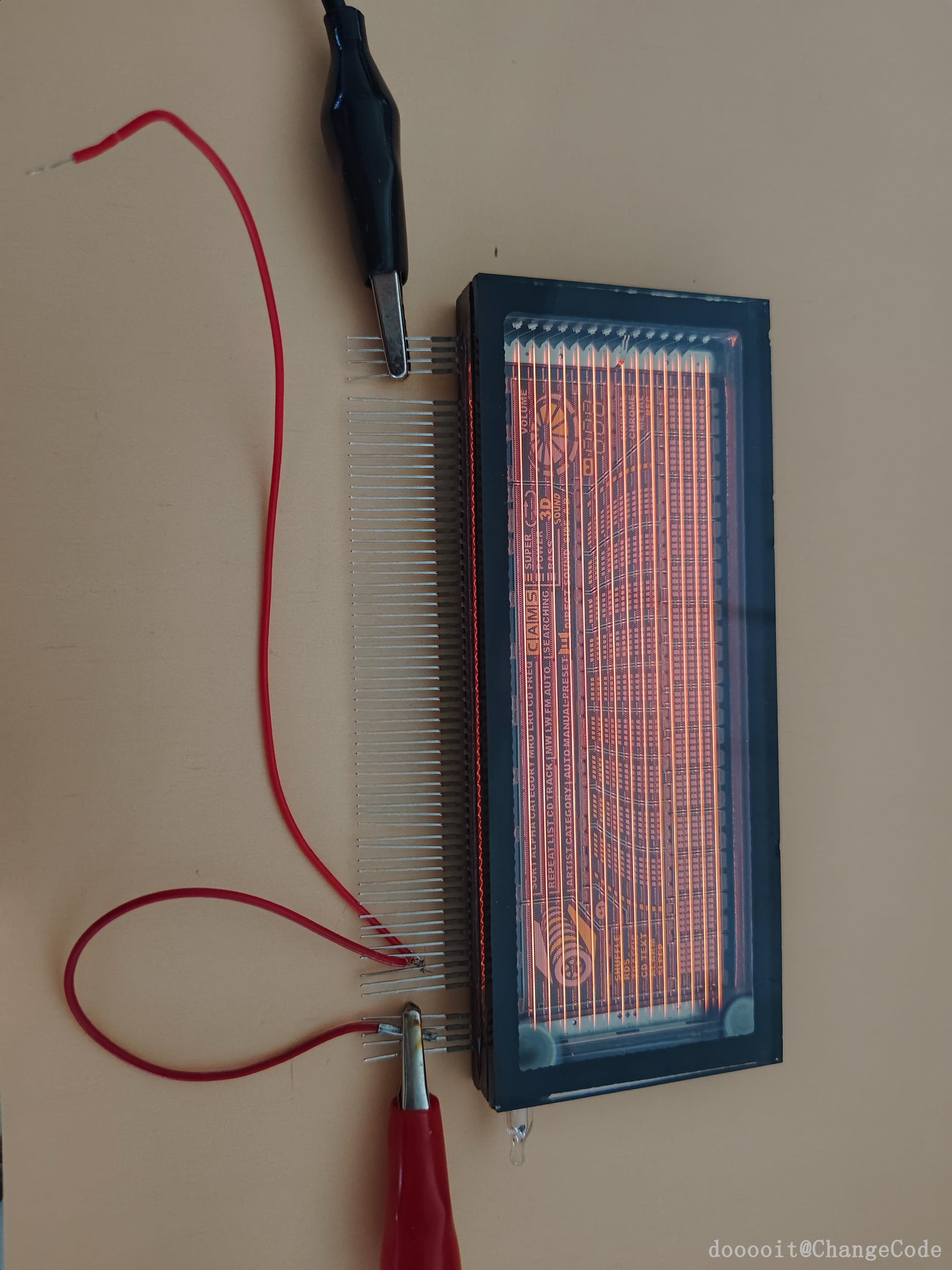

这是我用导线单独的将栅极和灯珠引脚来测试的效果

因为我没法保证每个栅级在接到正极之后，他们能不互通，我没有想到更好的办法，所以我只能把电路分析到这里之后的项目，我也无能为力了，首先电压电路方面我就没法设计，其次他需要通过单片机等控制芯片IC来将灯珠实现视觉残留的效果
