Arduino抢答器

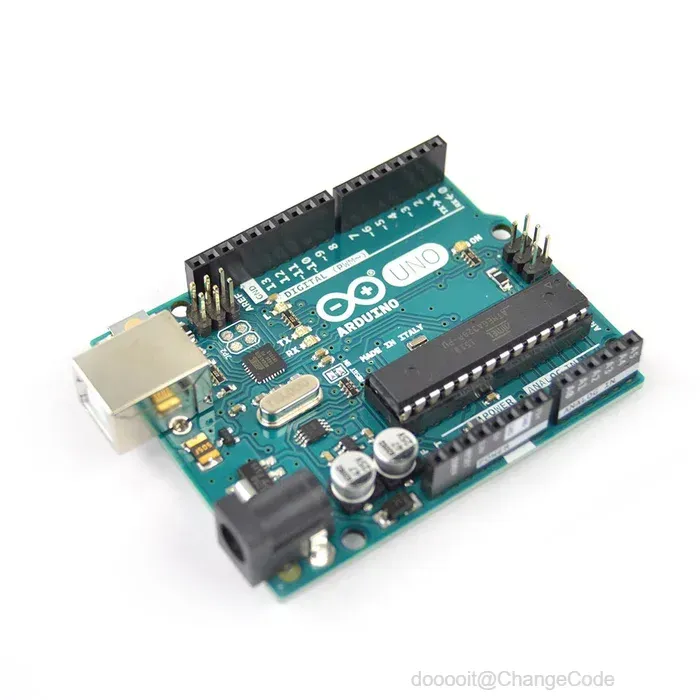

* 1 个 Arduino Uno

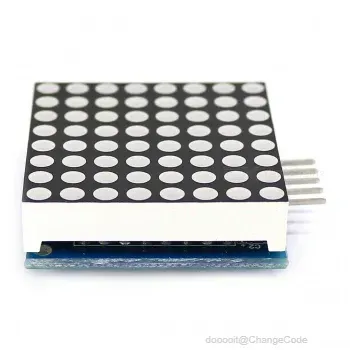

* 1 X 红色 LED 矩阵显示器，带 MAX 7219 驱动器

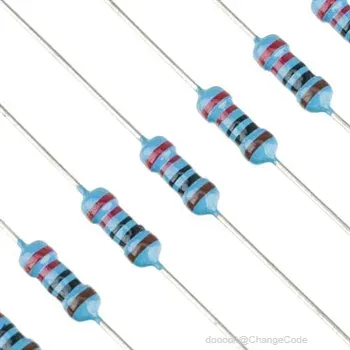

* 3 x 220 欧姆电阻器

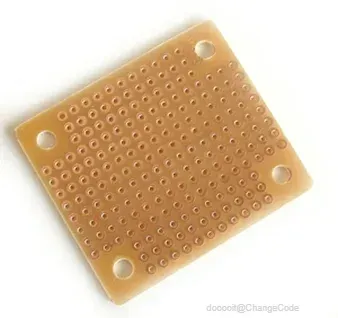

* 1 x 性能板

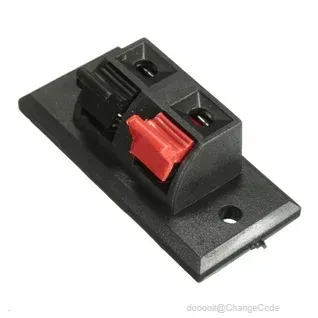

* 3 x 弹簧推式扬声器端子

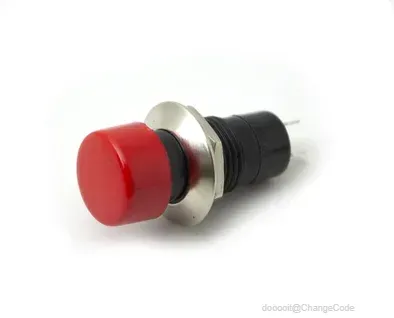

* 3 x 按钮

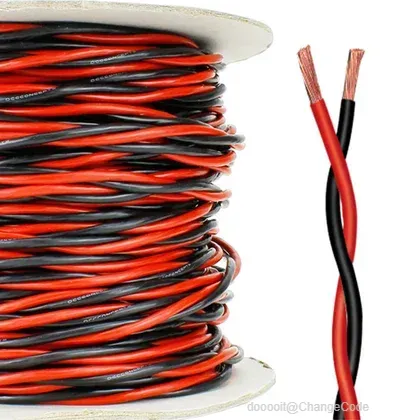

* 15 米双绞线

* 项目箱

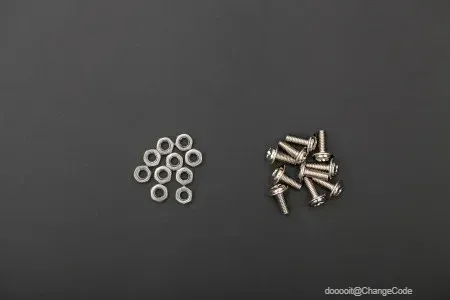

* 10 x M3 安装螺丝和螺母

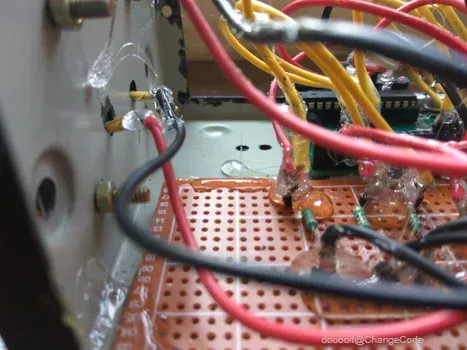

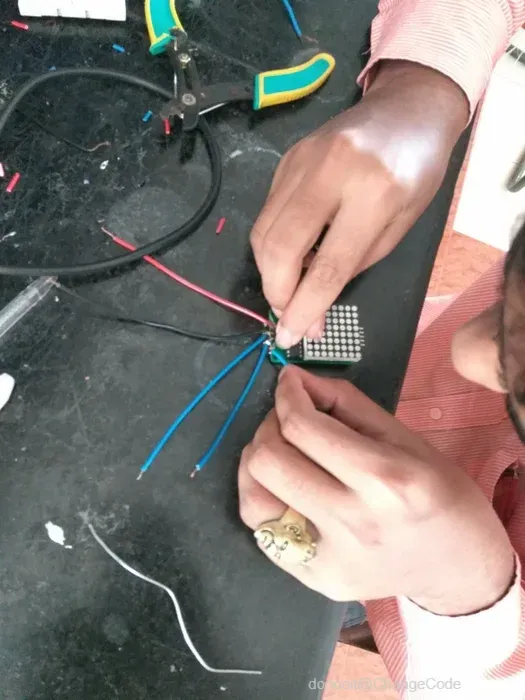

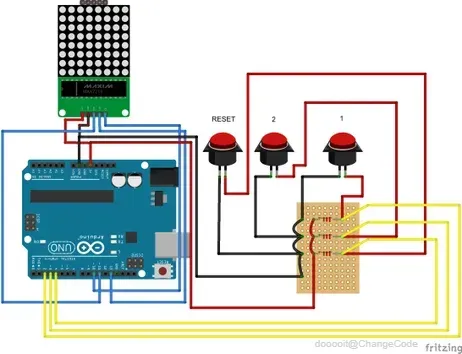

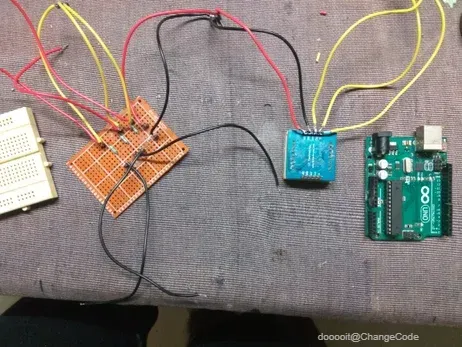

根据电路图，在穿孔板上焊接电阻和导线。同时，也要将导线焊接到LED矩阵上。

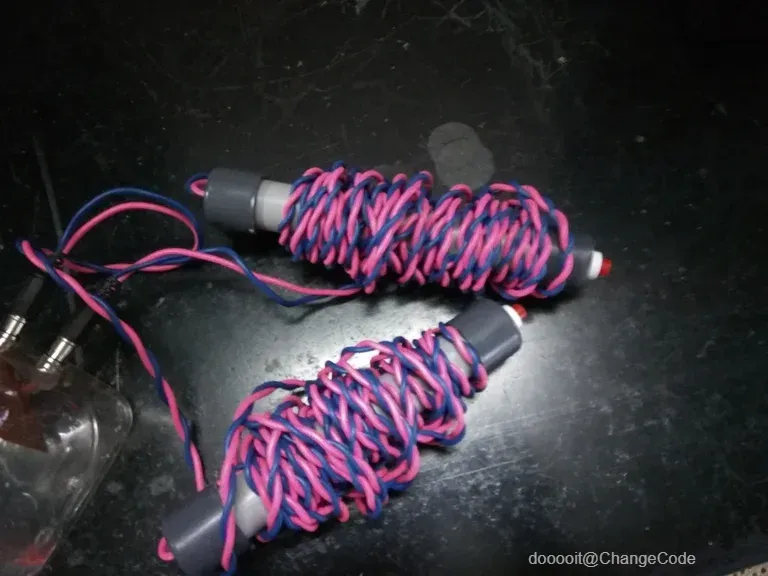

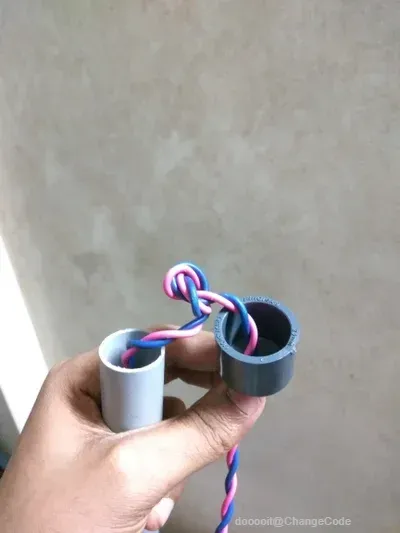

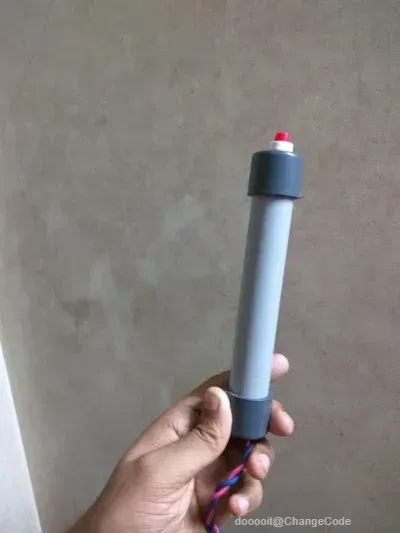

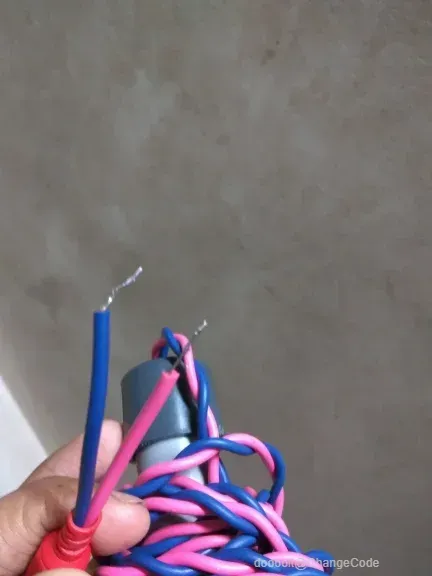

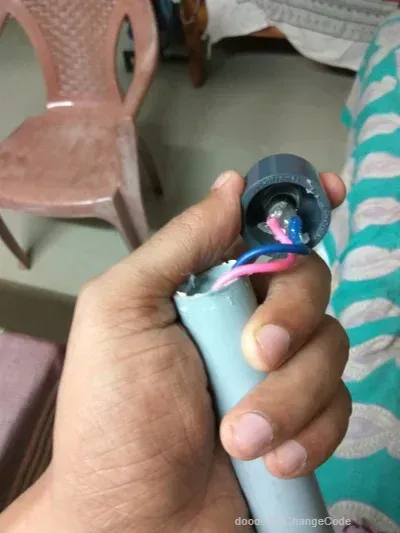

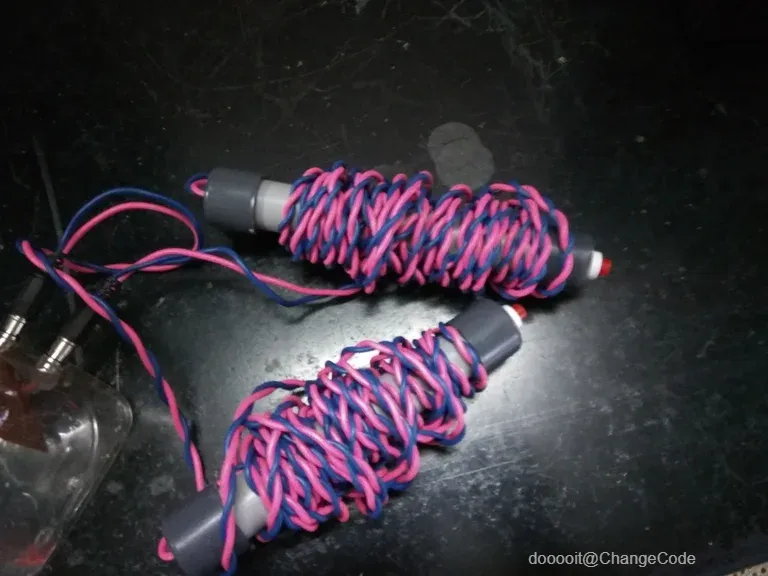

在这里，我将使用一根两端带有端盖的7英寸长PVC管。首先，在其中一个端盖上钻孔以固定按钮。焊接导线后，为确保接触点稳固，我会使用热熔胶进行加固。在另一端盖上钻孔，以便穿过5米长的导线，并在内部打结防止因拉扯导致接触不良。最后，剥去导线末端的绝缘层，并涂上焊锡以保护接点。

将 Arduino Uno 连接到计算机并上传代码

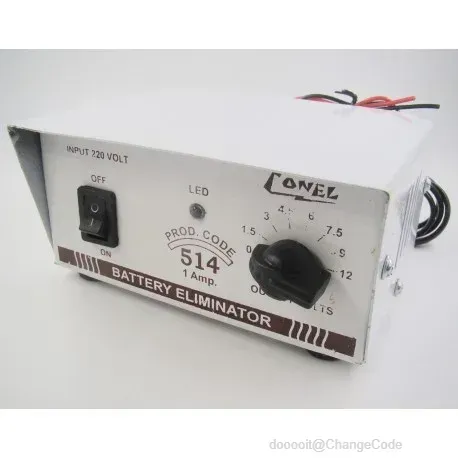

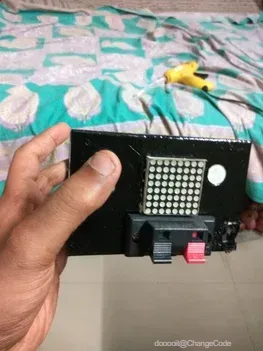

为了便于操作，我在一个被我喷成黑色的空电池消除器盒子上钻了几个孔——前面用来安装一个扬声器端子（用于重置蜂鸣器），后面为参赛者预留了两个端子；同时，在盒子上还切割出两条垂直狭缝，以方便安装LED矩阵显示屏。

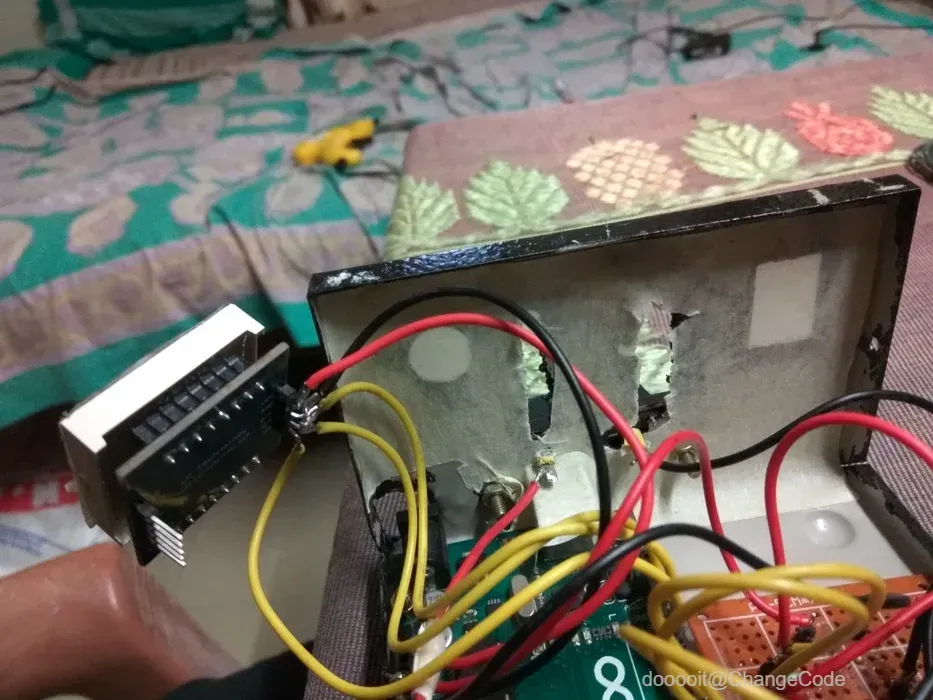

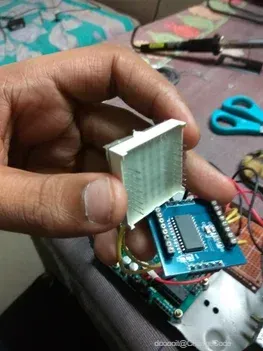

首先，将LED矩阵与驱动板分离。接着，使用项目盒上的两条垂直狭缝（如前一步所示），从内部穿过驱动板，并将LED矩阵固定到位。

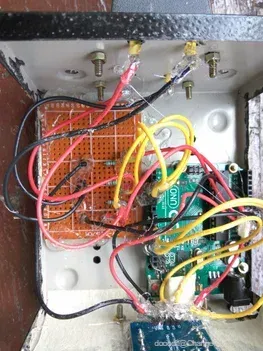

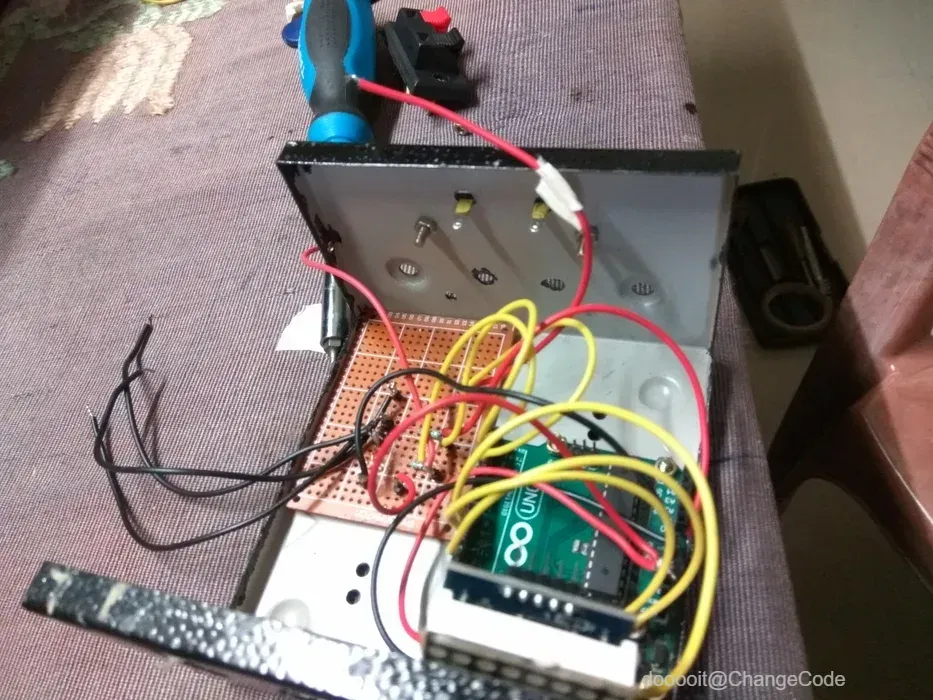

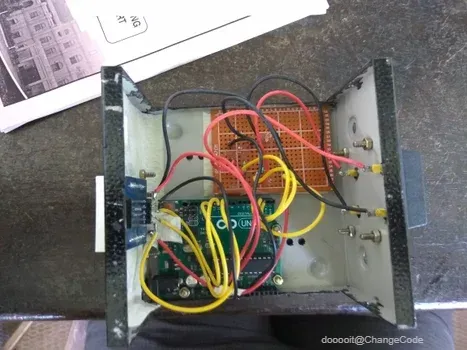

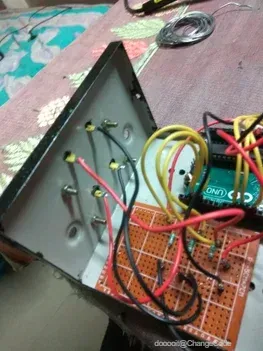

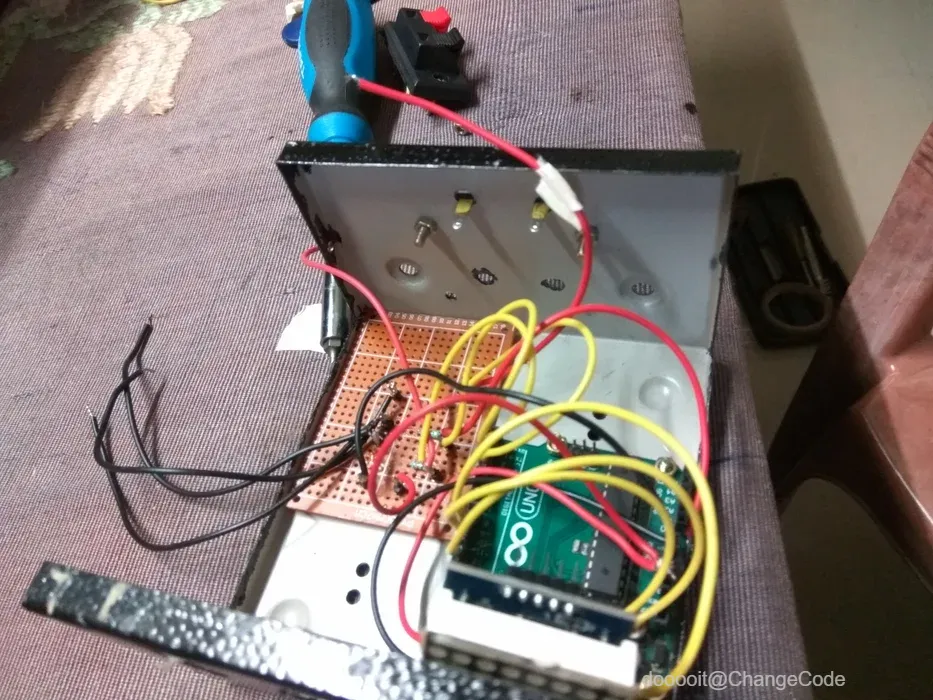

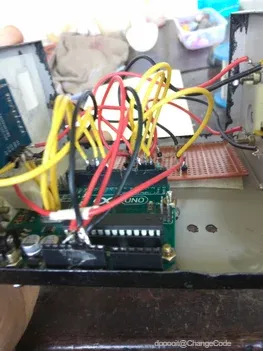

使用螺母和螺栓将Arduino Uno和焊盘固定到项目盒上。接着，将导线焊接至扬声器接线端子，并用热熔胶稳固所有连接点。

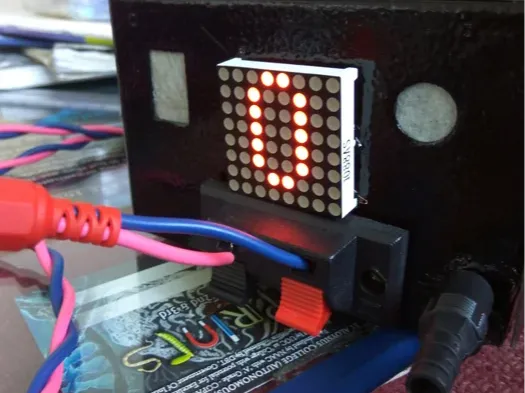

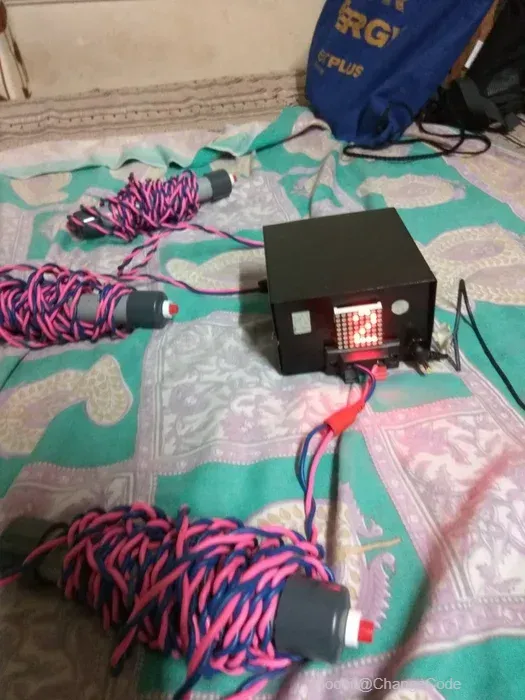

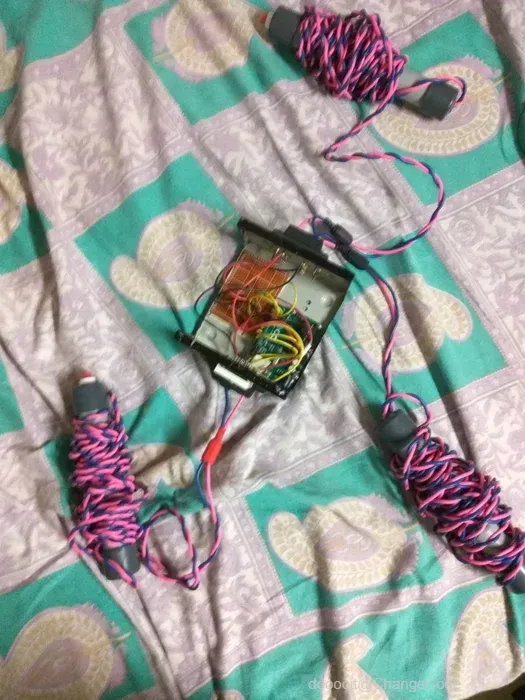

使用5V适配器为设备供电，我为此项目改装了一个旧手机充电器。将手持式按钮连接到抢答器，并测试重置按钮和选手按钮。这样我们就完成了整个制作！
