Arduino / ESP LED 壁炉

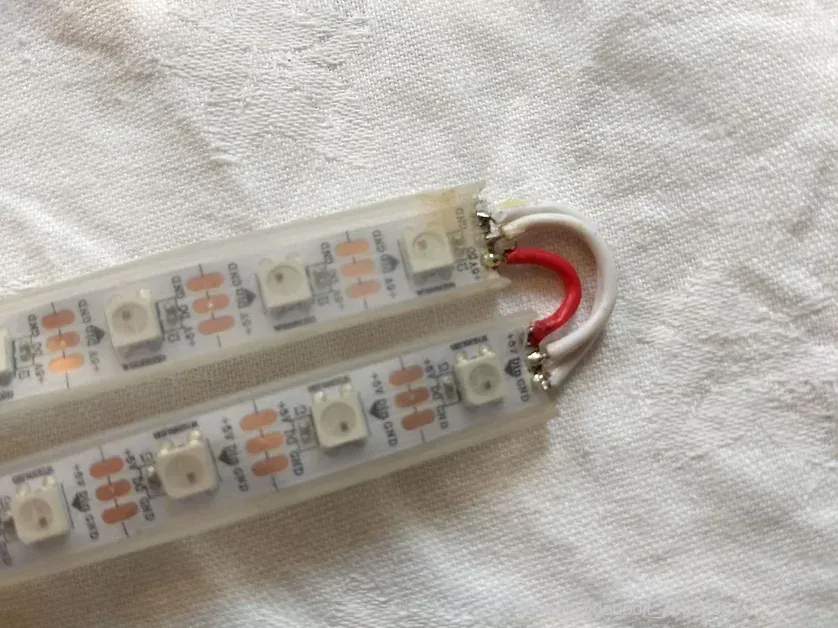

首先，您需要将 1 米长的 RGB LED 灯带切成两半，并将引脚连接在一起（GND 到 GND、D 到 D、+5V 到 +5V）。这样您将得到一条 50 厘米长的双灯带。

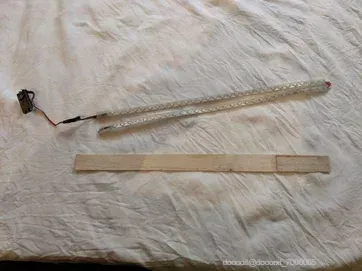

现在你可以拿一些木头，把它切成合适的尺寸，它应该比 LED 灯带略长一点，略宽一点。你可以使用任何其他材料，但我认为木头看起来更好。

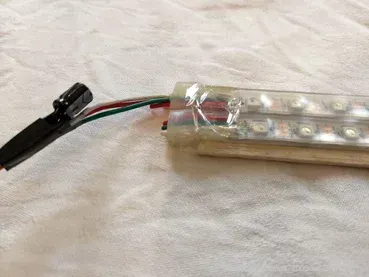

仅使用透明胶带或（热）胶将 RGB LED 灯带的末端固定到电路板上。

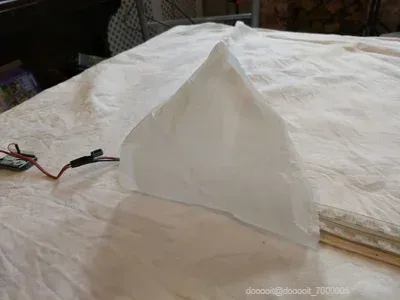

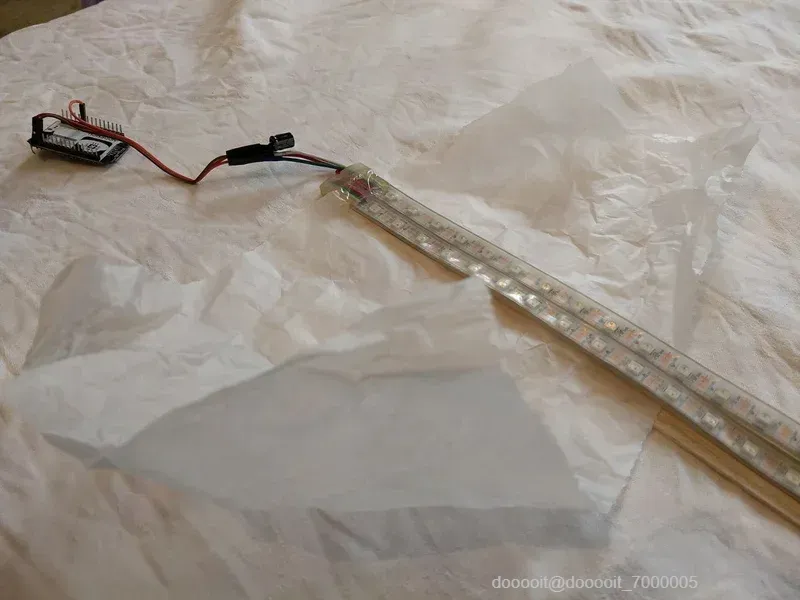

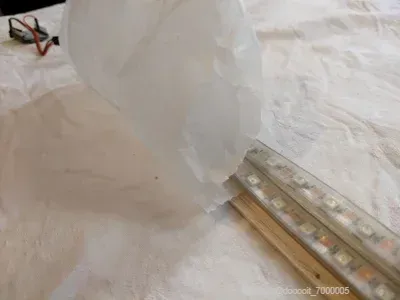

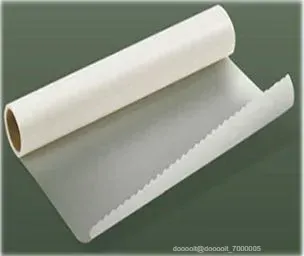

拿起抹油的纸，撕下一块（大约 10-15 厘米宽），稍微弄皱，然后将其滑到 LED 灯条下方，将其向上折叠，这样它就会形成一个“火焰”。目标是将它放在 LED 上方，这样 LED 发出的光就会散射到纸上。

您可以尝试通过折叠两侧来固定它。您无法使用透明胶带或普通胶水将其粘在一起，因为它是涂油/不粘纸。您可以使用针将其与一些透明线绑在一起。

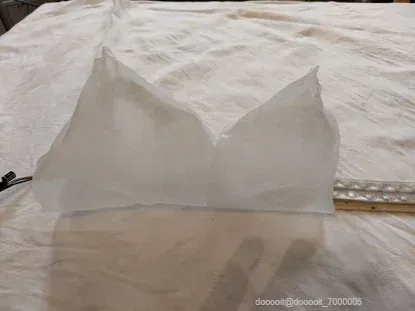

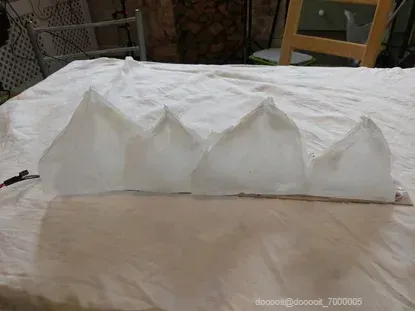

完成第一个火焰后，继续构建所有后续火焰，并使底部与前一个火焰稍微重叠。

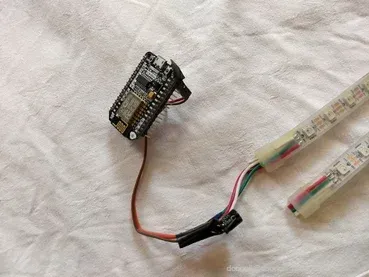

将模块 (NodeMCU) 连接到 LED 灯带很容易，但您需要进行一些焊接以将电线与 LED 灯带分开。此外，请确保在 + 和 GND 之间添加一个 1000 uF 6.3V（或更大）的电容器，靠近 LED 灯带，这将有助于稳定电源。

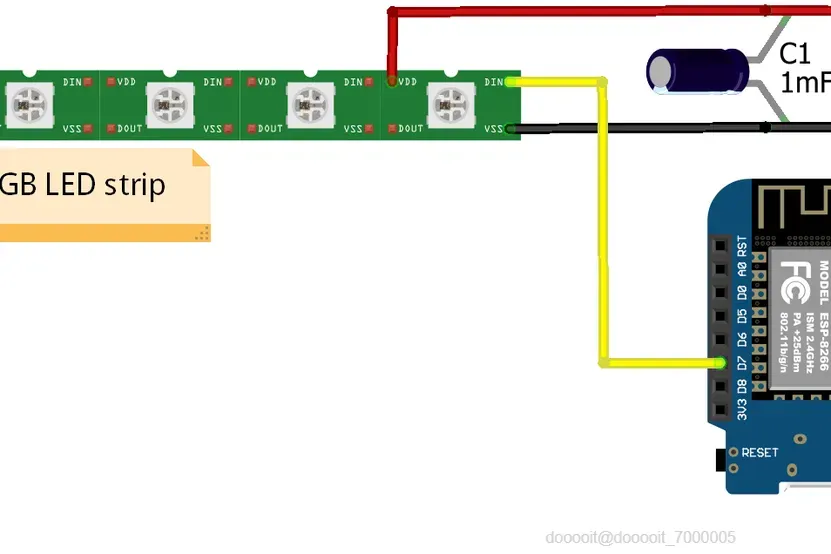

接线为：

1. 将 NodeMCU 的 +5V（USB VCC）连接到 LED 灯带的 +5V
2. 将 NodeMCU 的 GND 连接至 LED 灯带的 GND
3. 将 NodeMCU 上标有“D7”的引脚连接到 LED 灯带上的“D”

如果您使用 Arduino，您可以将任何数字引脚（D2-D13）连接到 LED 灯带，只需确保在源代码中匹配它即可。

您必须使用 Arduino IDE 并确保还安装了 ESP8266 板支持：

https://github.com/esp8266/Arduino

源代码可在 github 页面上找到： https://github.com/john4242/ledfireplace

编译并将代码上传到 NodeMCU 模块，就完成了！它将开始闪烁 LED。

代码中有一个特别的说明：当前代码的功耗测量结果为 600-700 mA 左右，高于 USB 端口通常提供的 500 mA。因此，在前 1 分钟内，它只会为部分 LED 供电（约三分之一），然后它会点亮所有 LED。如果您使用的是壁式电源适配器，请确保它至少可以支持 1 A，而不是最便宜的类型。

由于源代码可用，因此也可以随意尝试颜色和时间。

享受！
