SolidWorks建模教学：M416机匣(1)

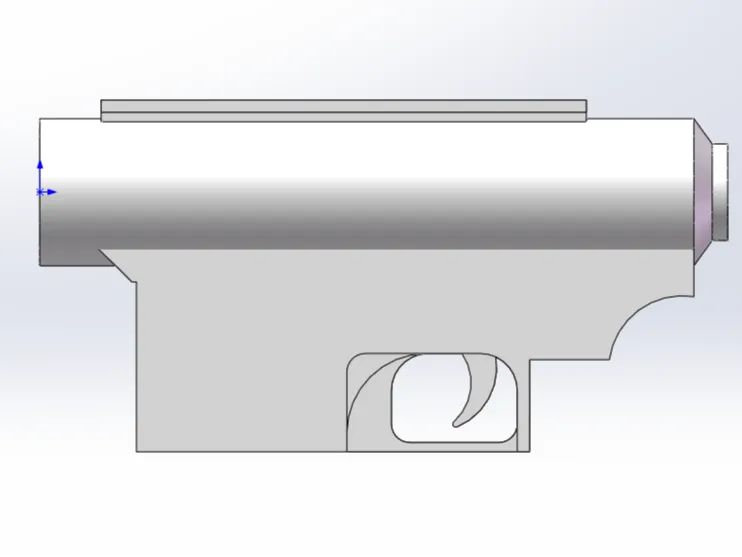

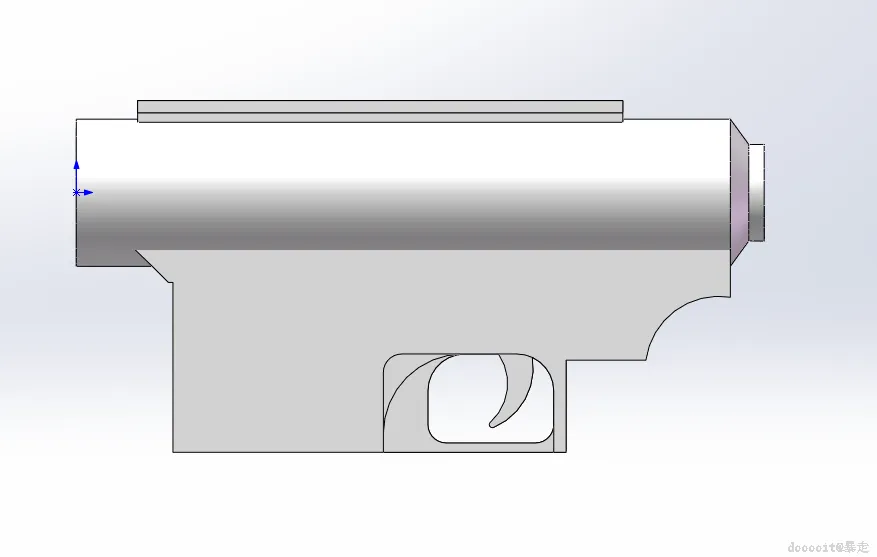

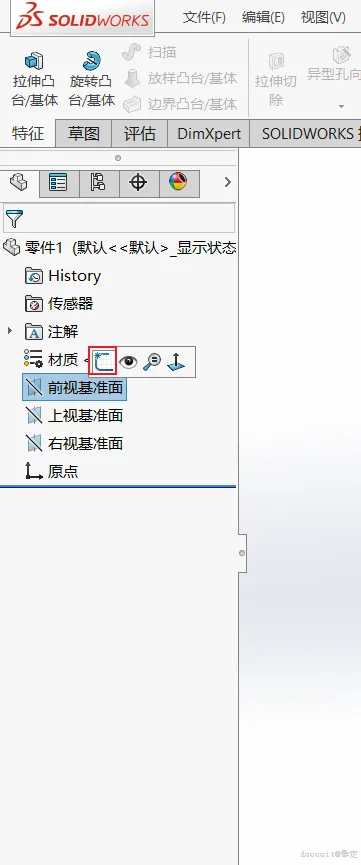

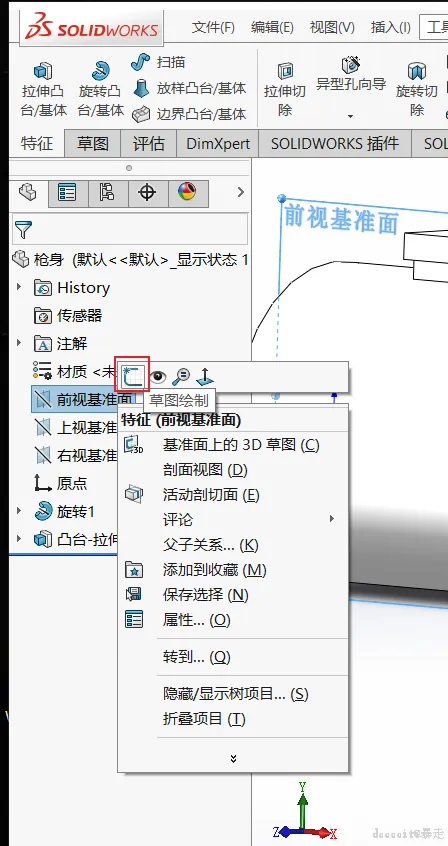

编辑前视基准面

1. 选择前视基准面：启动SolidWorks后，打开或新建一个零件文件。在左侧的“特征管理器”设计树中找到“前视基准面”。点击它以选中作为你的绘图平面。
2. 进入草图模式：双击前视基准面进入草图模式，或者右键点击该基准面并从弹出菜单中选择“草图绘制”。

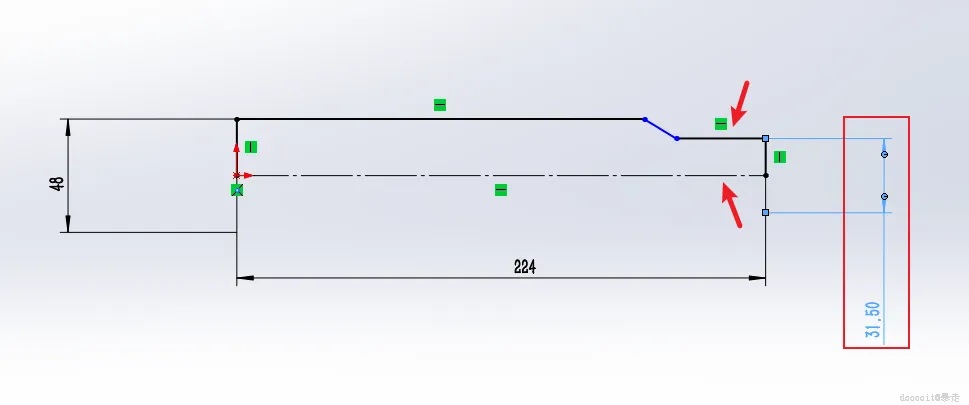

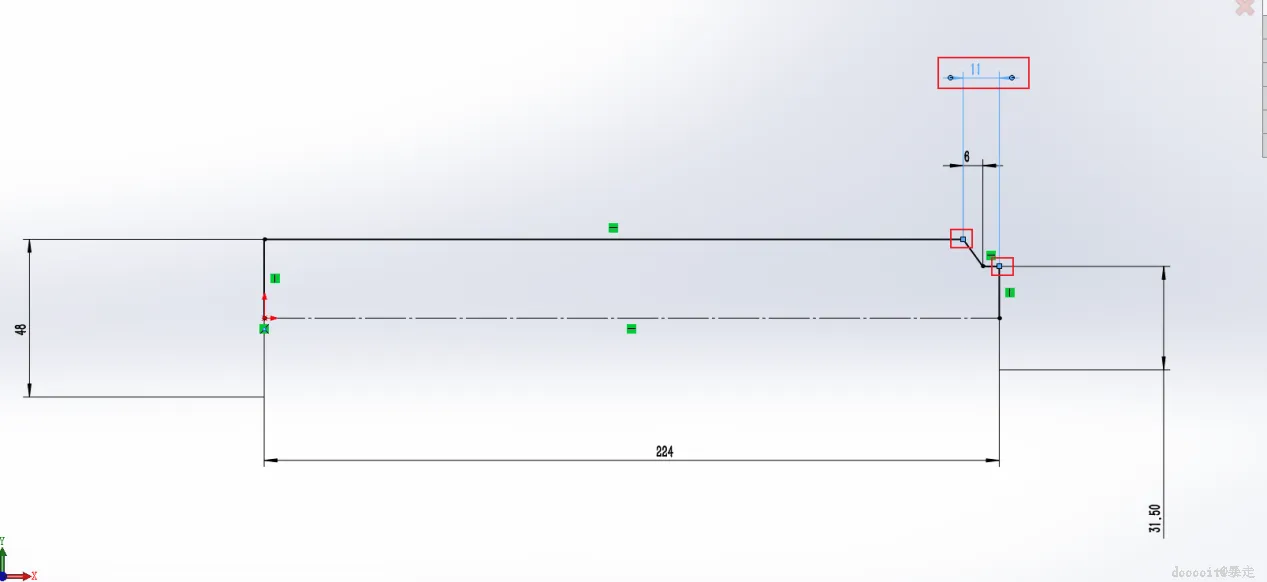

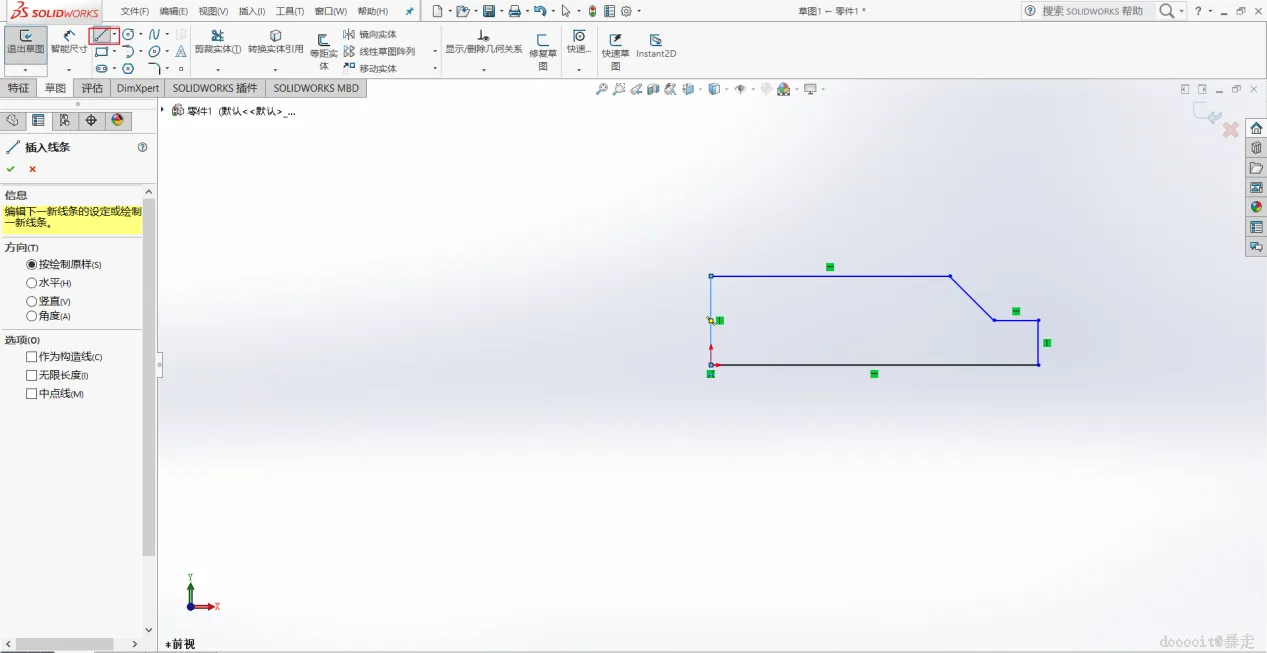

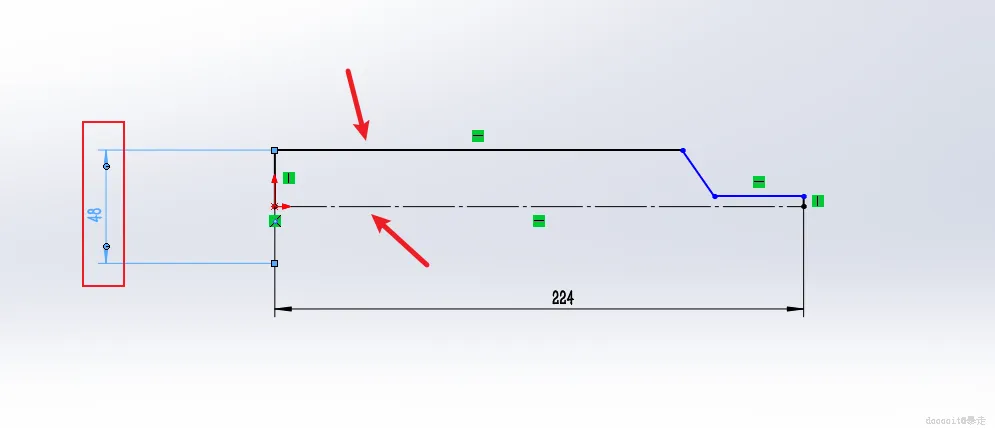

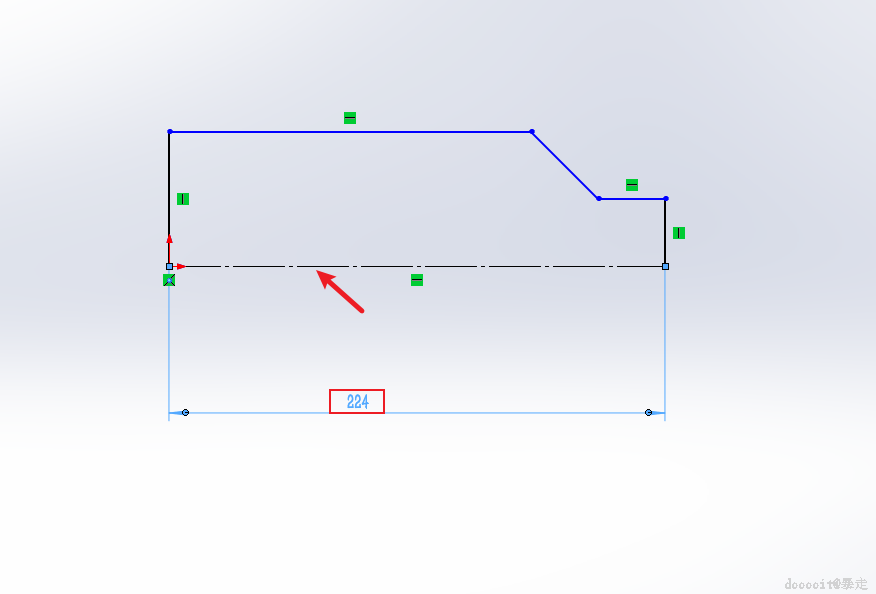

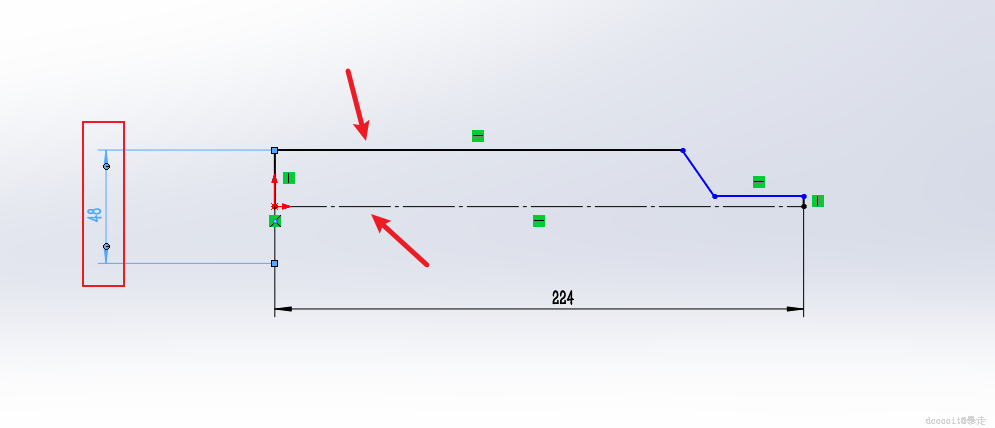

使用直线画出轮廓

1. 选择直线工具：在上方工具栏中找到“草图”选项卡，然后选择“直线”工具。这是用来绘制直线的基本工具。
2. 绘制轮廓：在选定的基准面上开始绘制你所需要的轮廓。

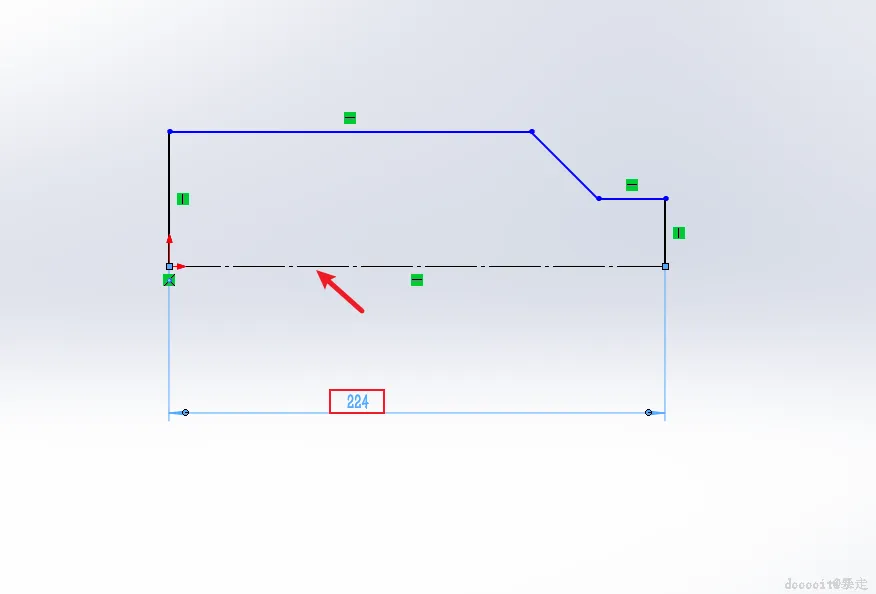

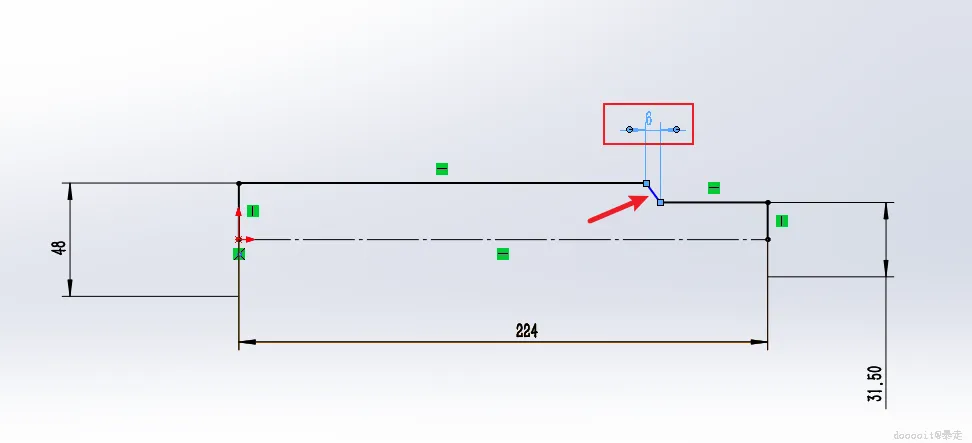

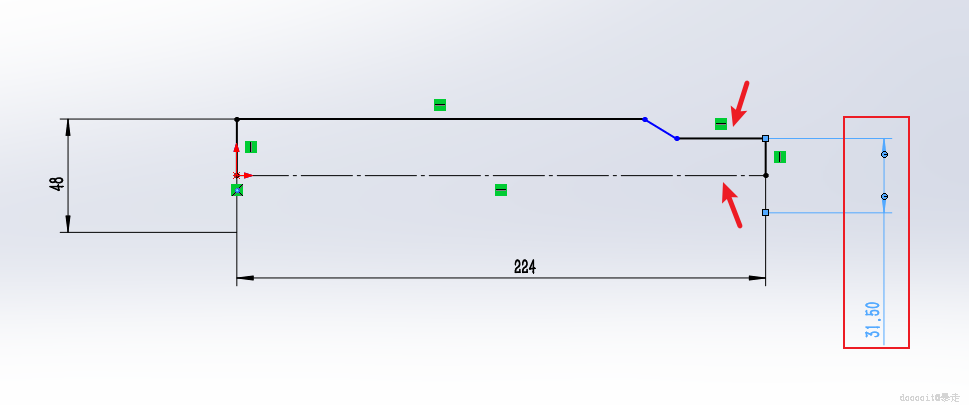

使用智能尺寸标注

1. 启用智能尺寸：在“草图”选项卡下找到并点击“智能尺寸”工具。
2. 标注尺寸：
3. 对于直线或点到点的距离，只需选择相应的两点或两端点即可自动生成尺寸。
4. 如果需要更复杂的标注（如角度、半径等），根据实际情况选择对应的元素，SolidWorks会自动识别并提供合适的尺寸标注选项。

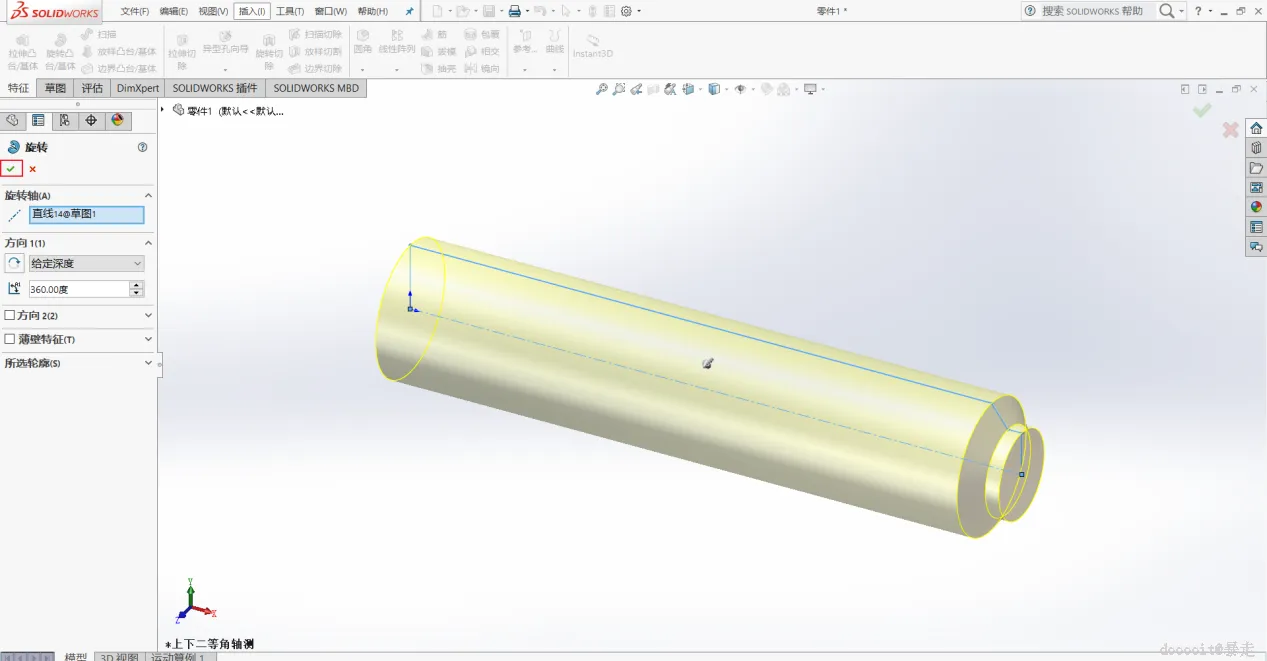

使用旋转凸台基体

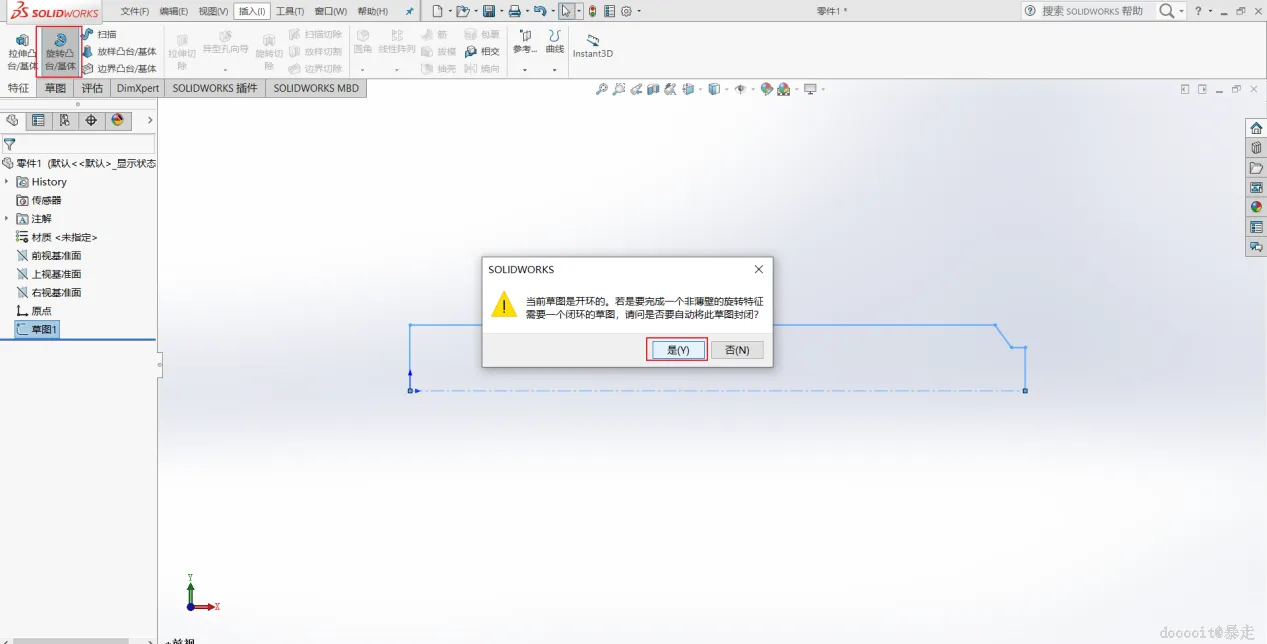

1. 在“特征”选项卡下找到并点击“旋转凸台基体”工具。第一次会有弹窗,选择"是"按钮。

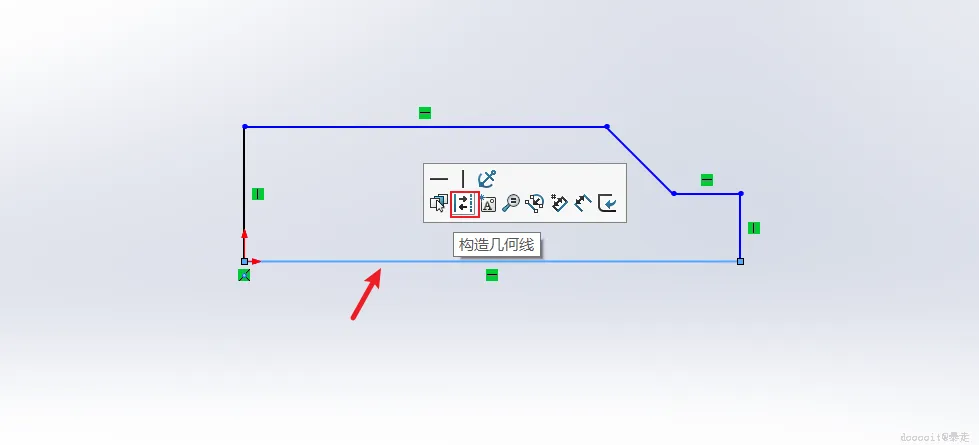

2. 选中转为几何构造线为旋转轴,进行360°旋转。

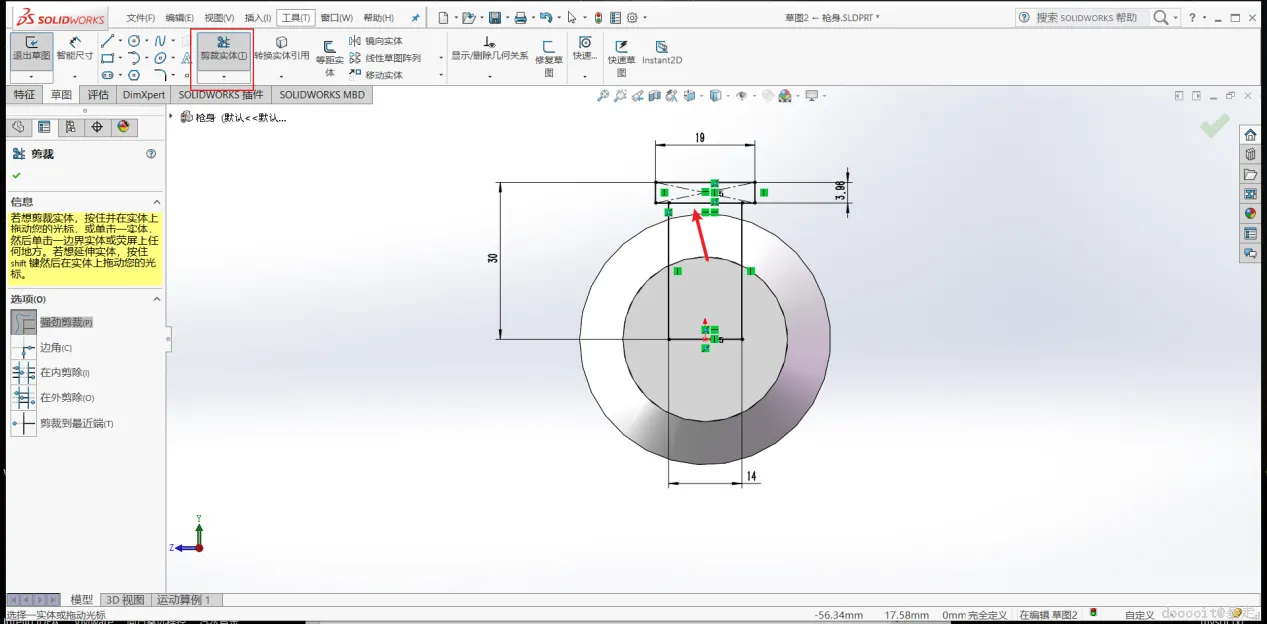

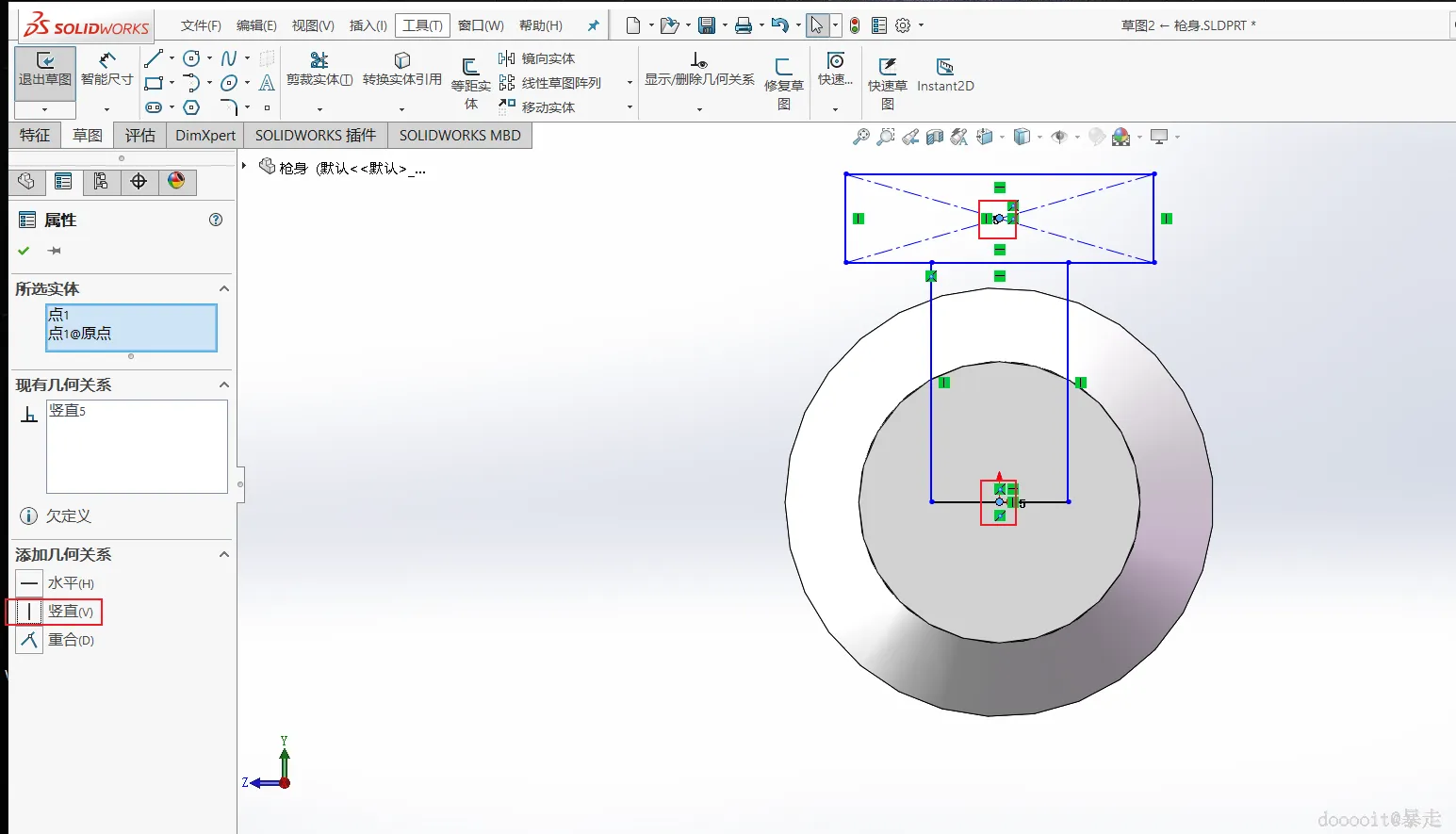

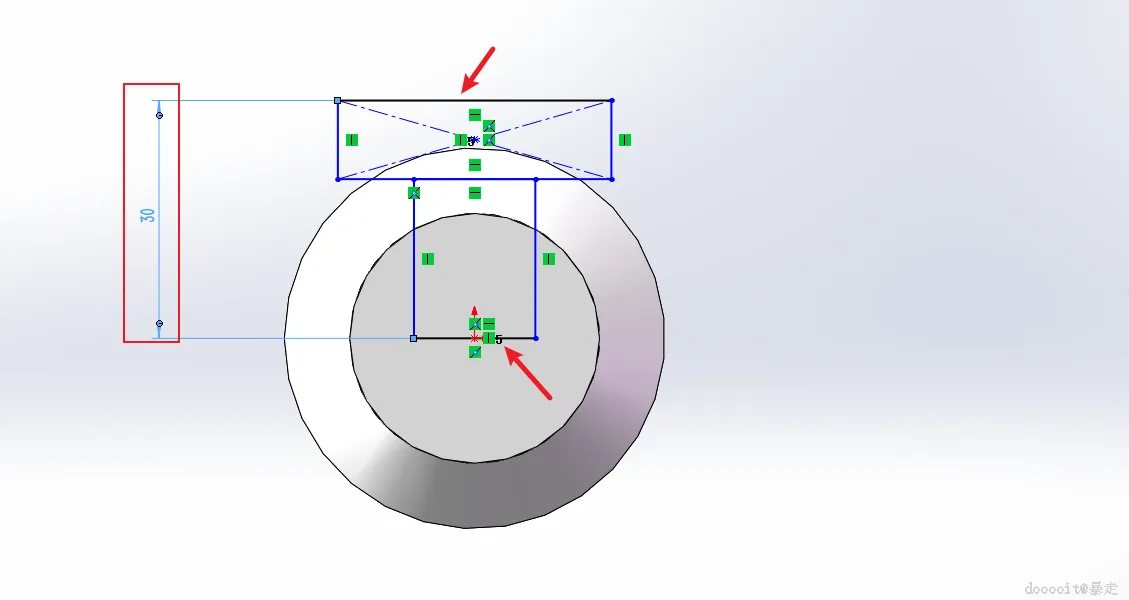

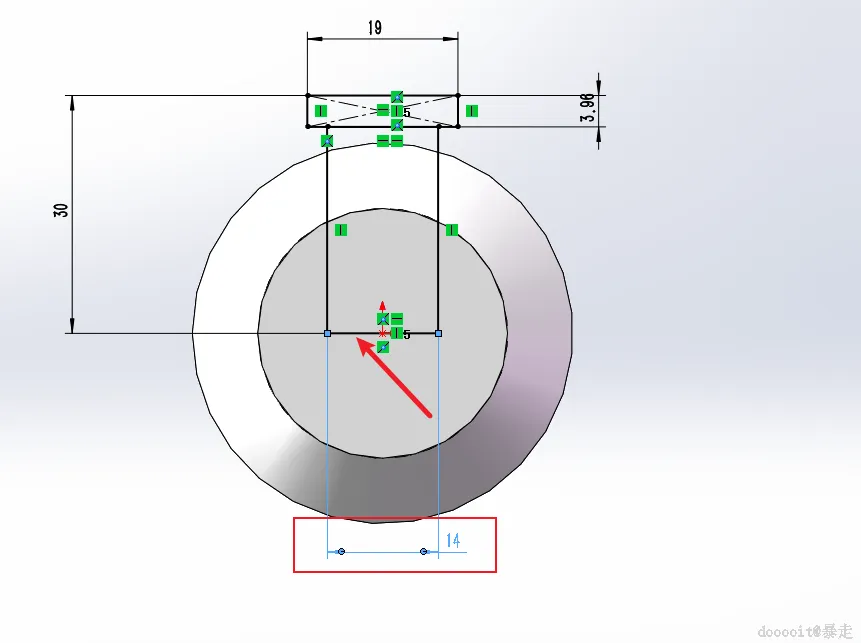

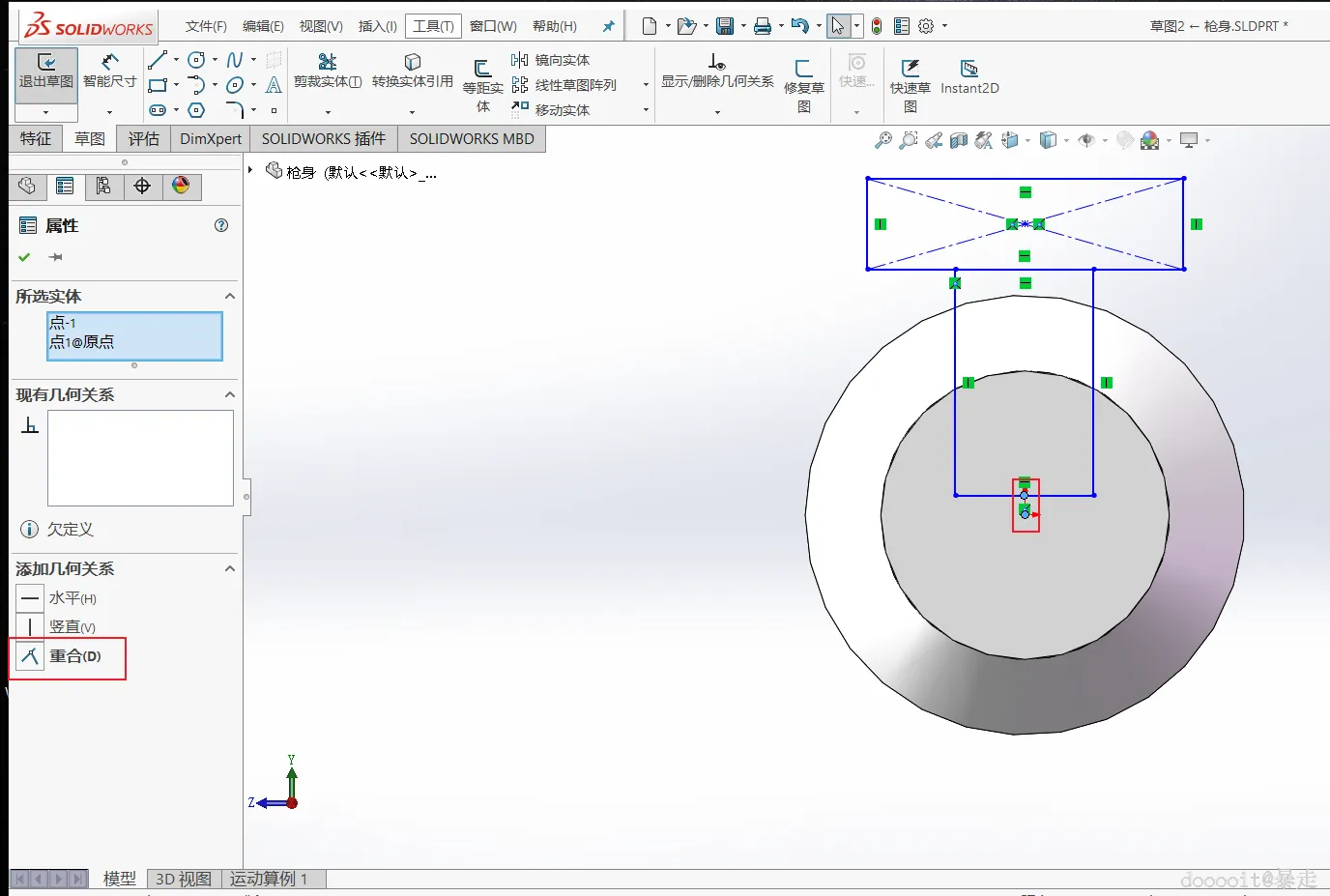

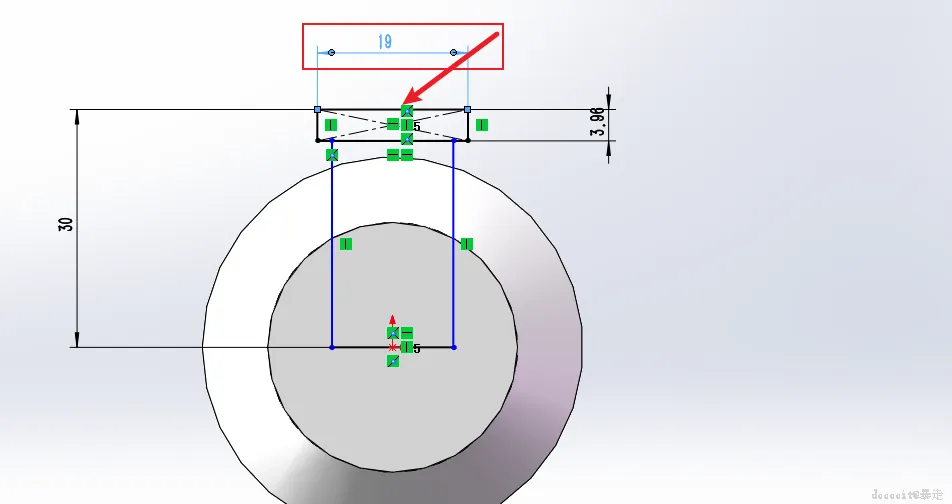

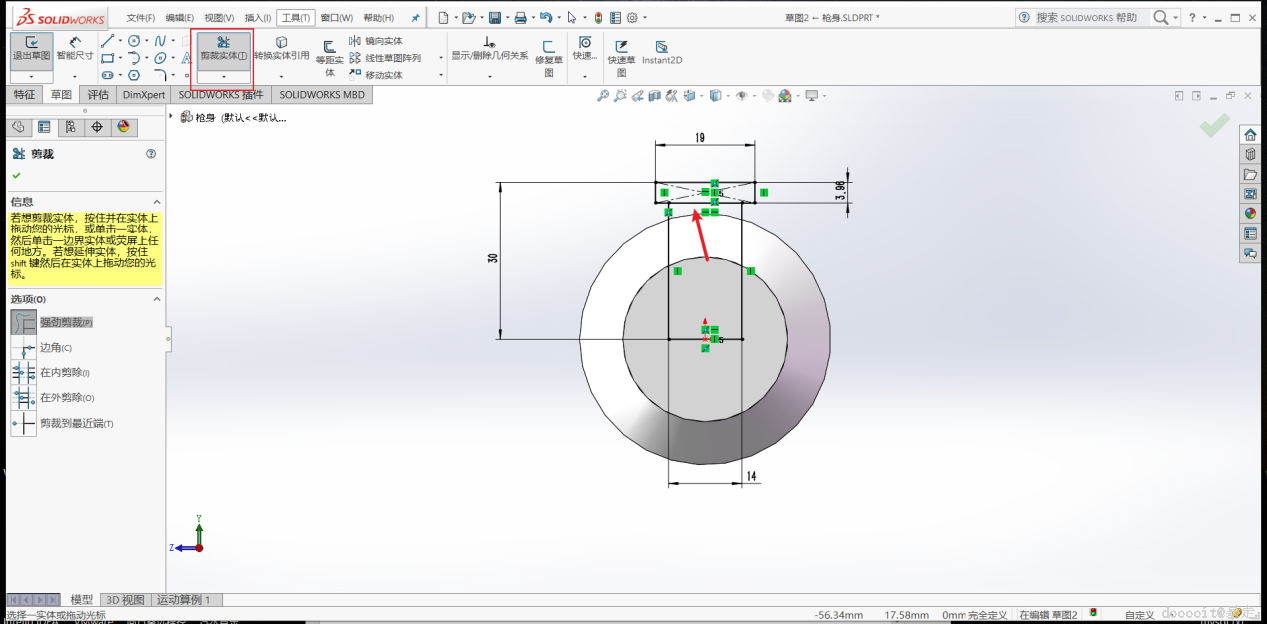

草图绘制与几何关系设置

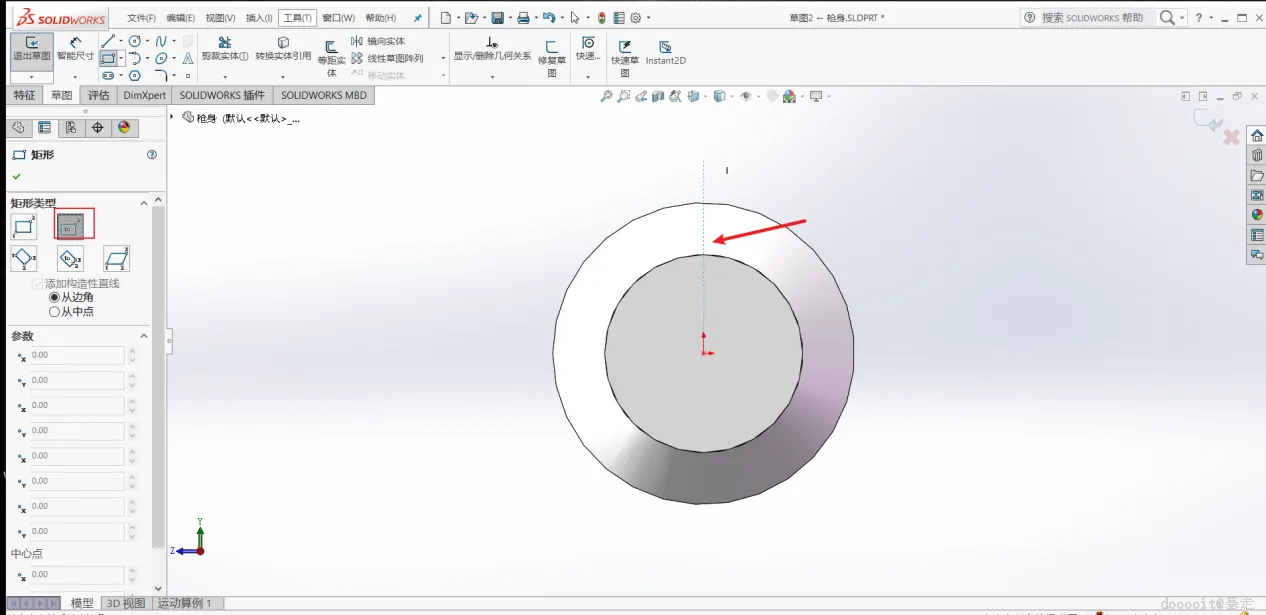

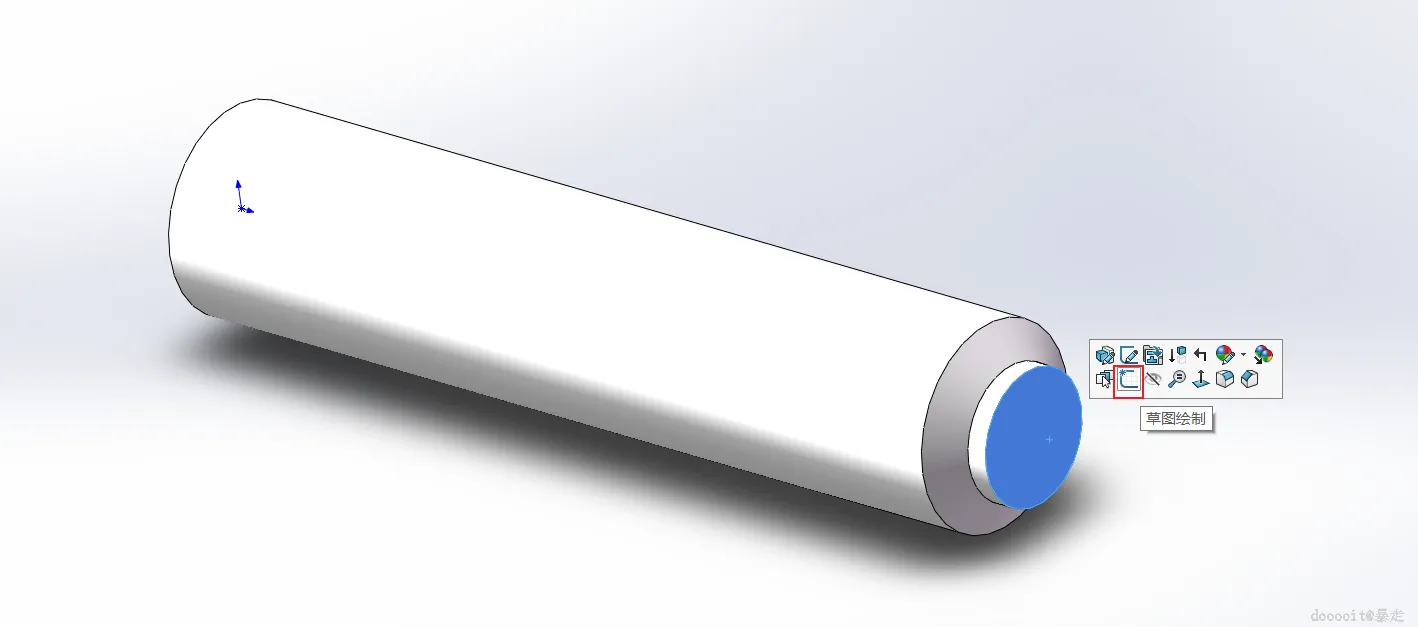

1. 选择右侧枪管接头平面：
2. 枪管接头右侧部分进行草图绘制

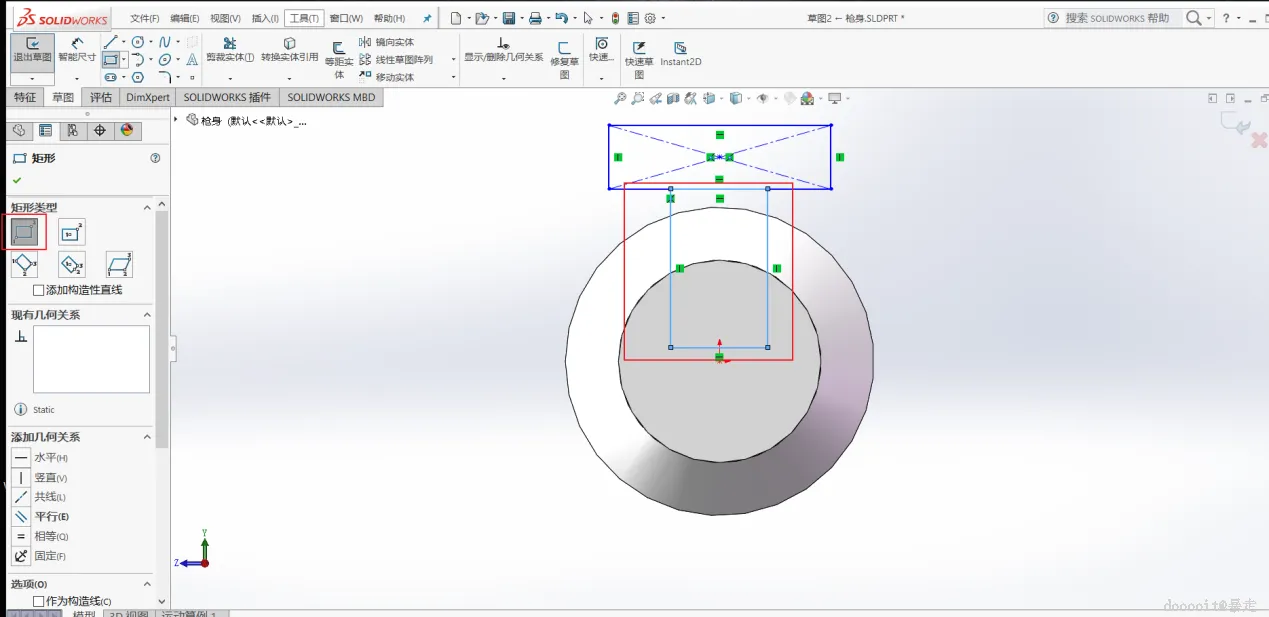

3. 绘制矩形轮廓：
4. 在顶部工具栏中选择“矩形”工具。
5. 在工作区中单击并拖动以绘制所需的矩形轮廓。

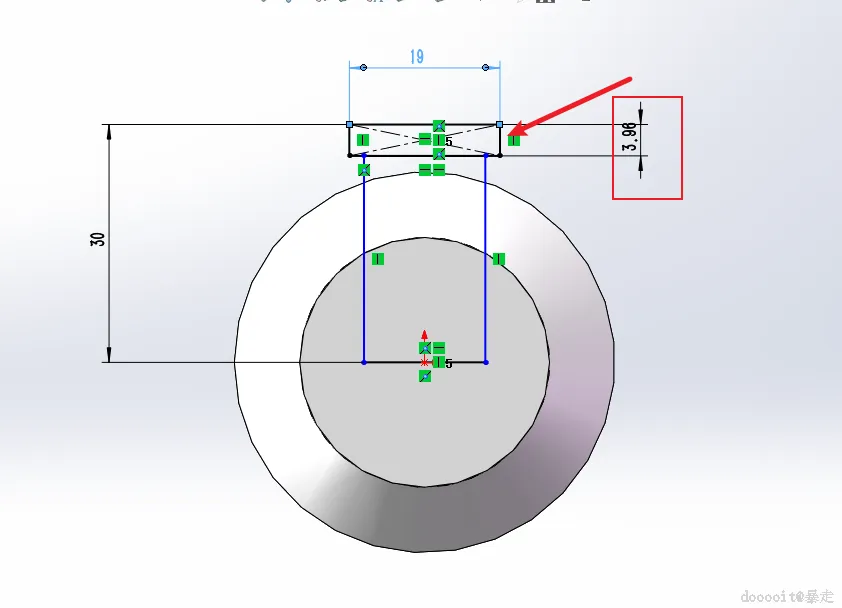

6. 尺寸设定
7. 在顶部工具栏中选择“智能尺寸”工具进行标注。

拉伸凸台基体

1. 选择拉伸凸台/基体功能：
2. 在“特征”选项卡下，找到并点击“拉伸凸台/基体”工具。

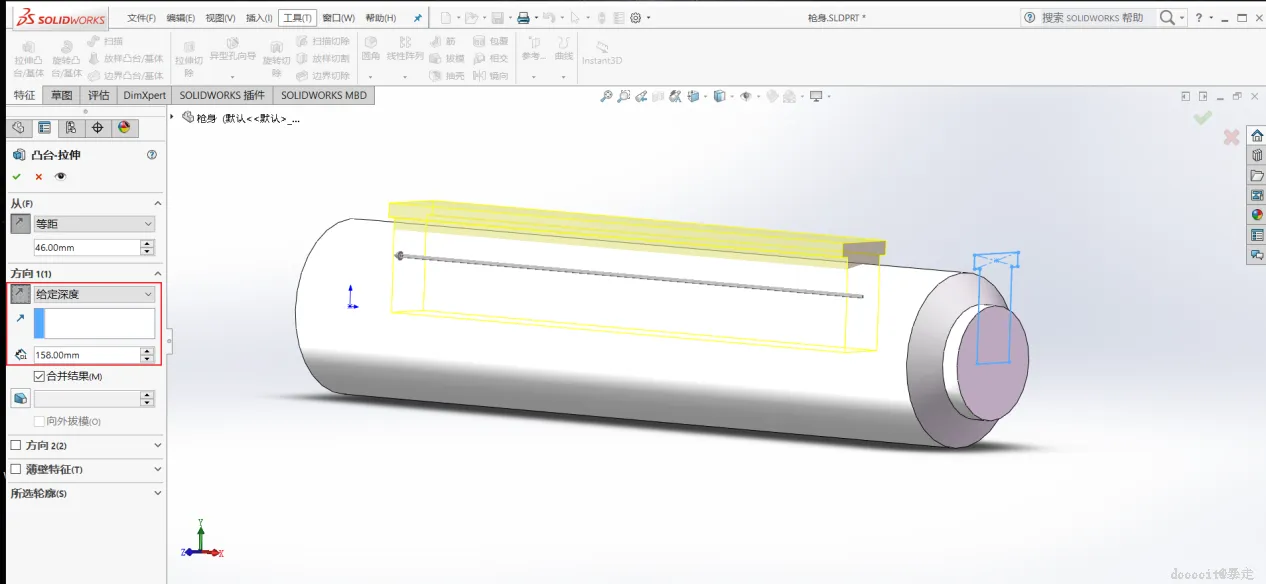

3. 设定拉伸参数：
4. 方向：选择“给定深度”作为拉伸方向。
5. 拉伸距离：输入158mm作为拉伸的距离。

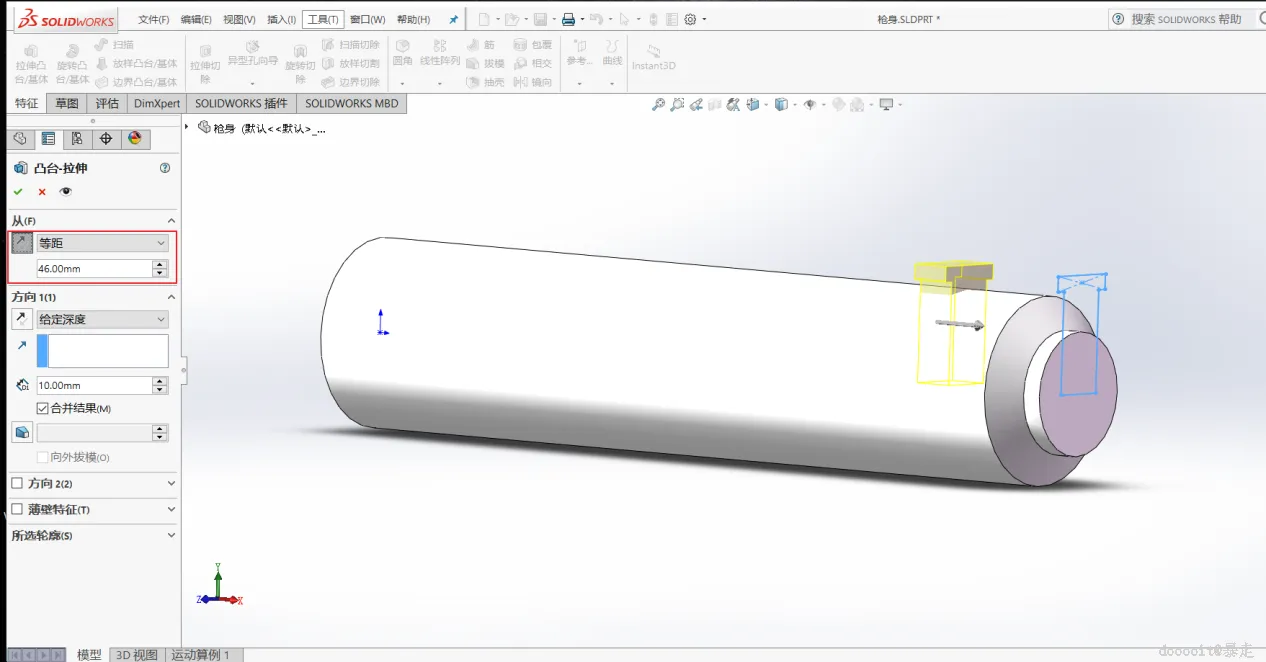

6. 起始条件：选择“等距”并设置为“反向”。
7. 确认并生成特征：
8. 检查所有参数是否正确无误后，点击“√”或相应的确认按钮，SolidWorks将会按照设定的参数生成拉伸凸台基体。

选择前视基准面进行草图绘制

1. 选择前视基准面:
2. 在左侧的"特征管理器"设计树种找到前视基准面。双击前视基准面进入草图模式,卓和右键点击前视基准面在弹出菜单种选择"草图绘制"。

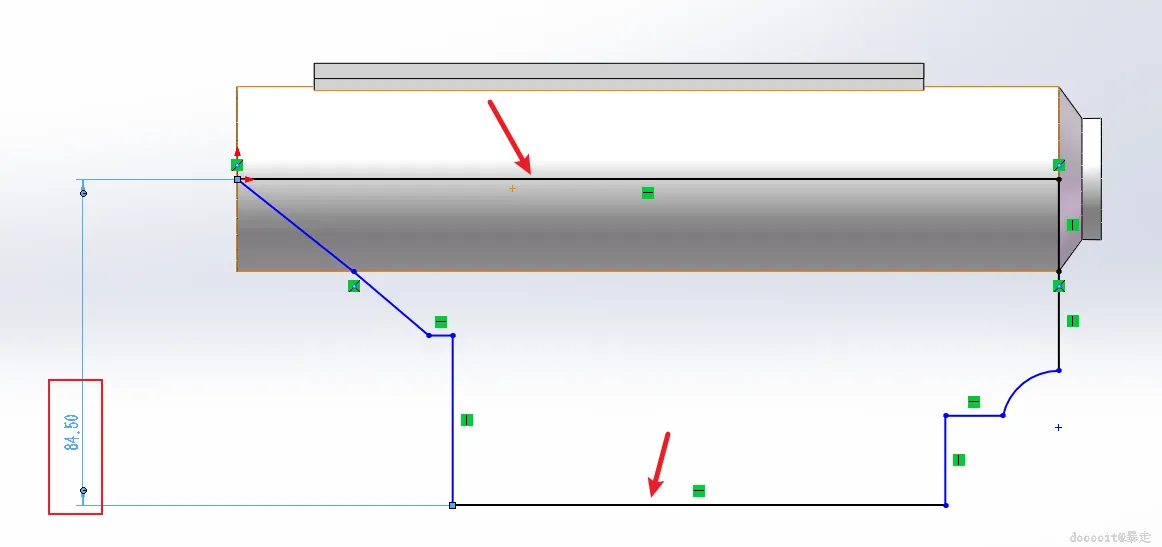

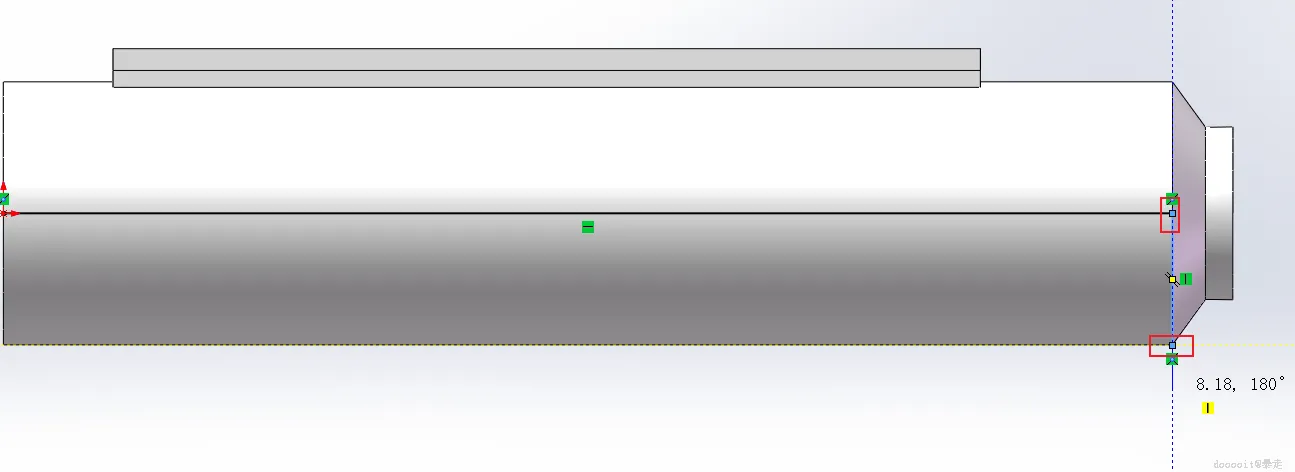

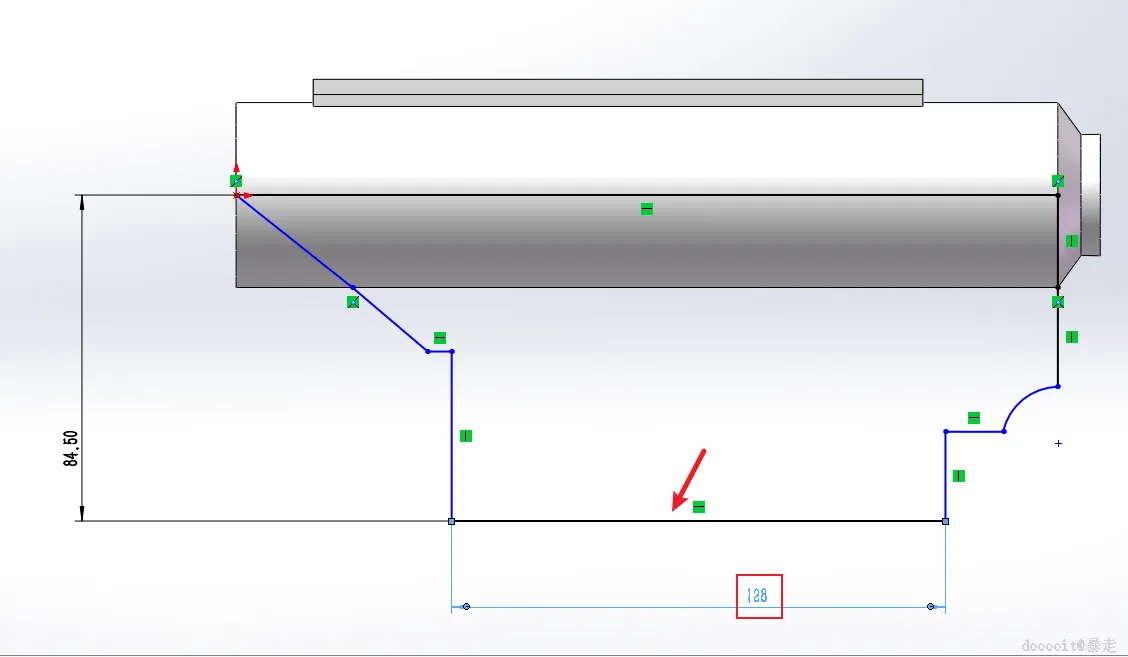

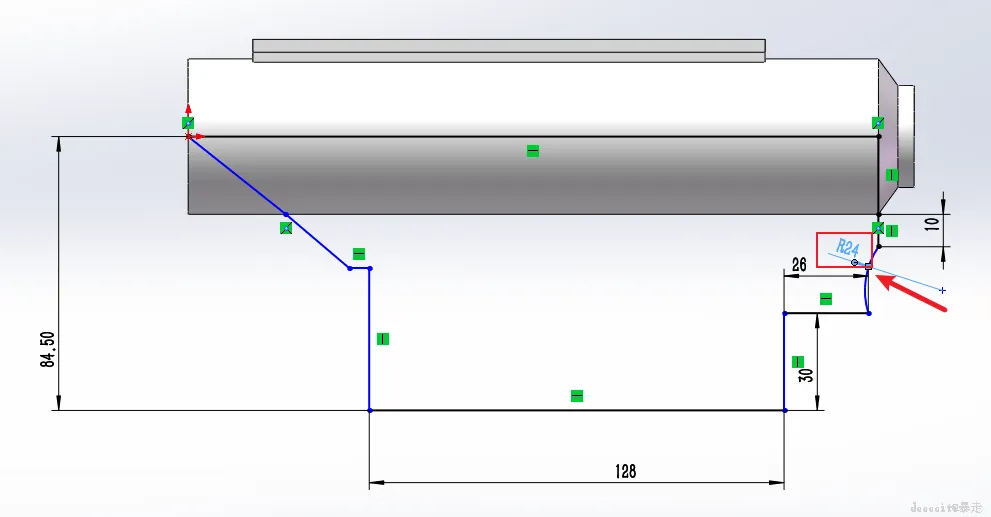

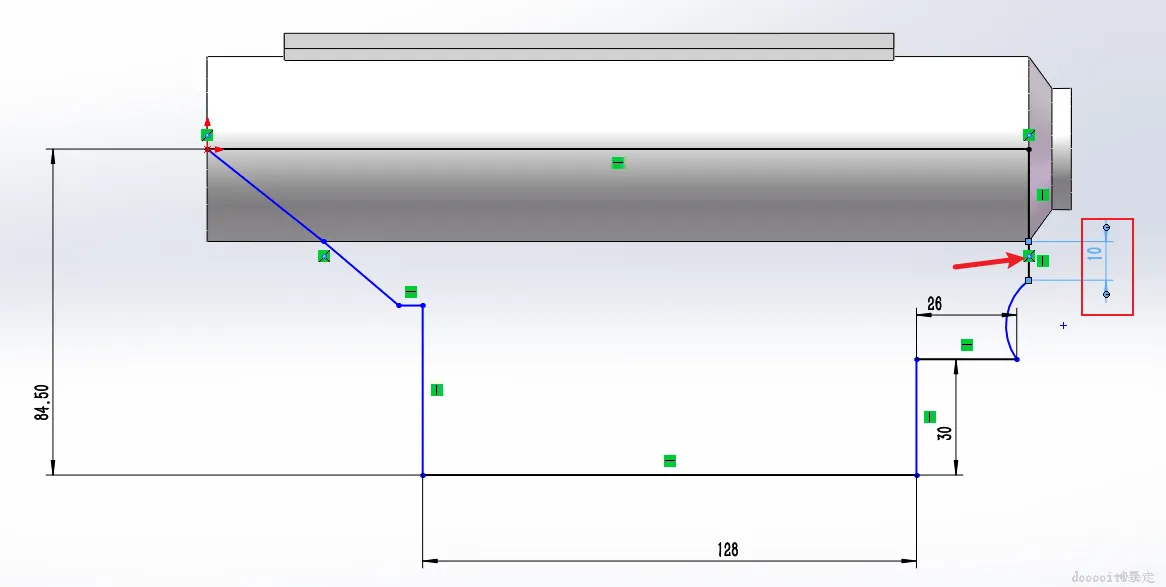

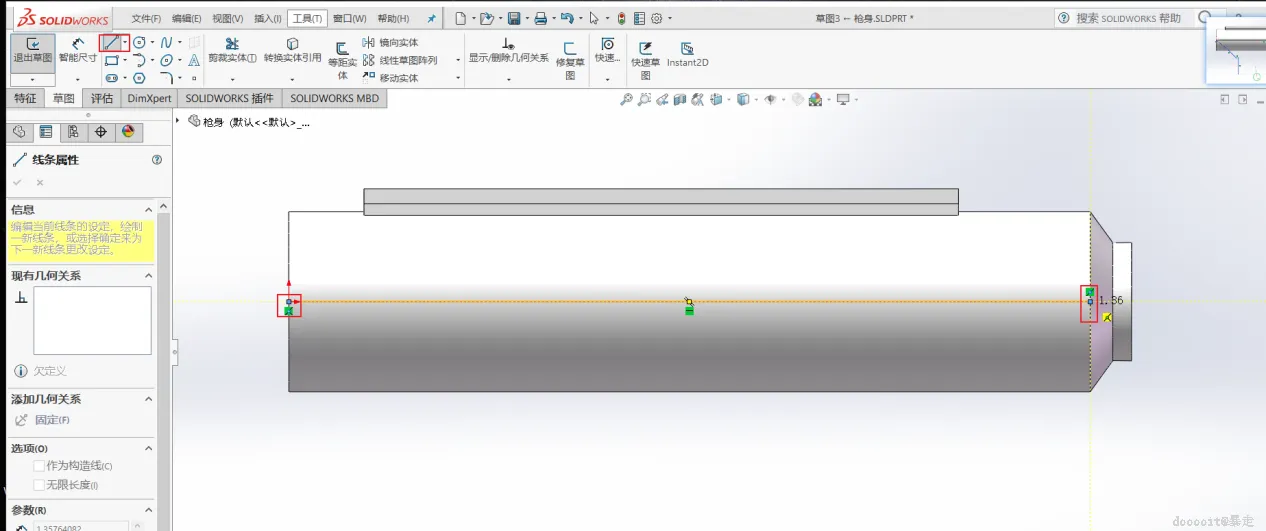

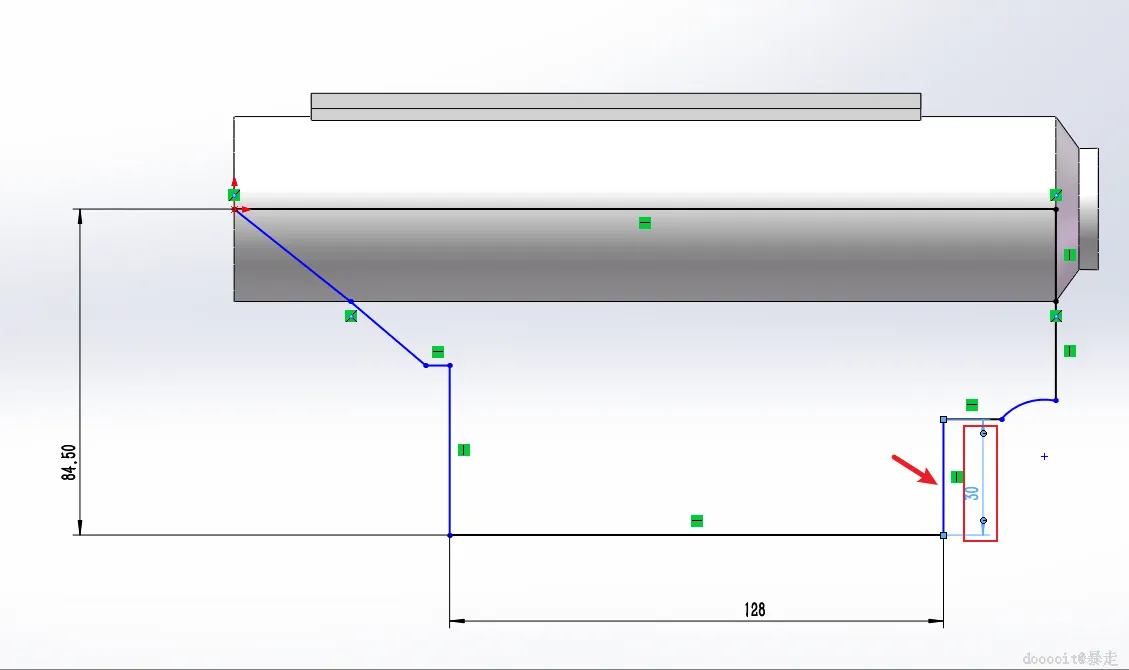

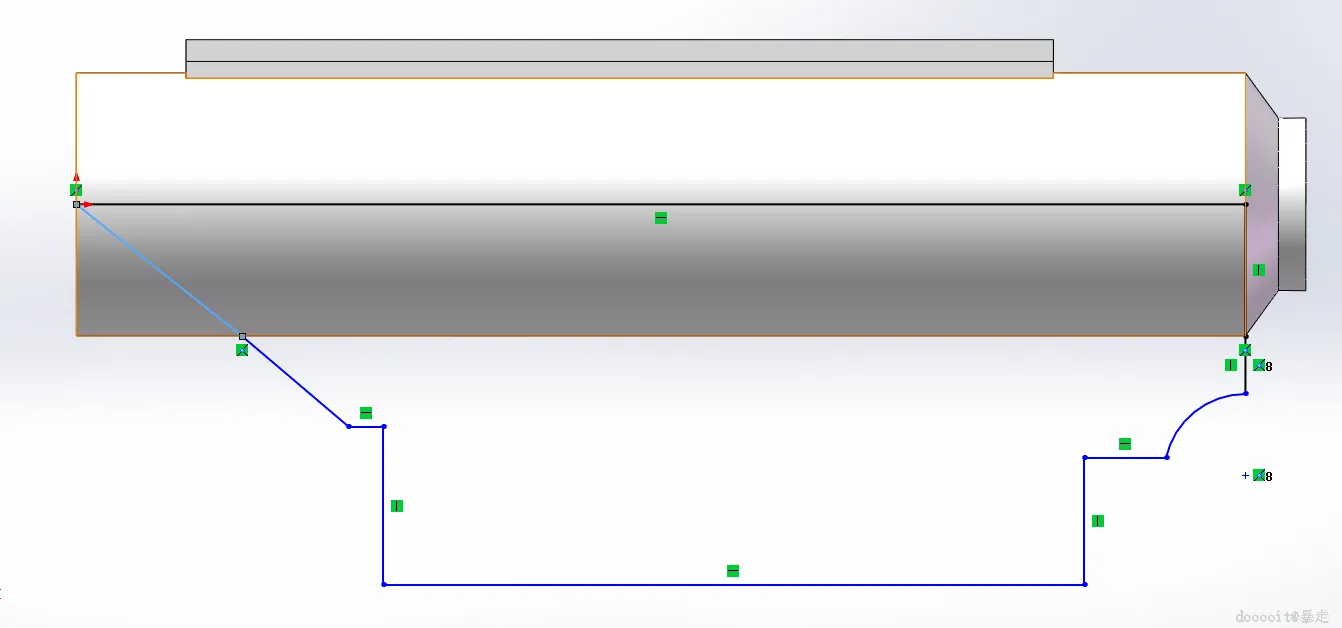

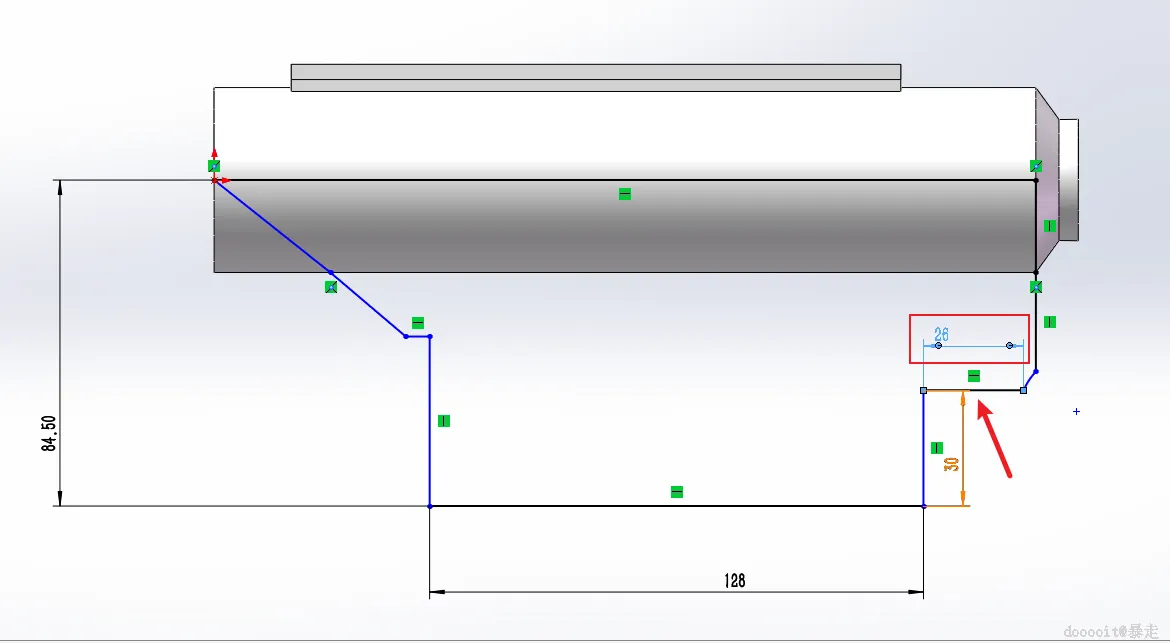

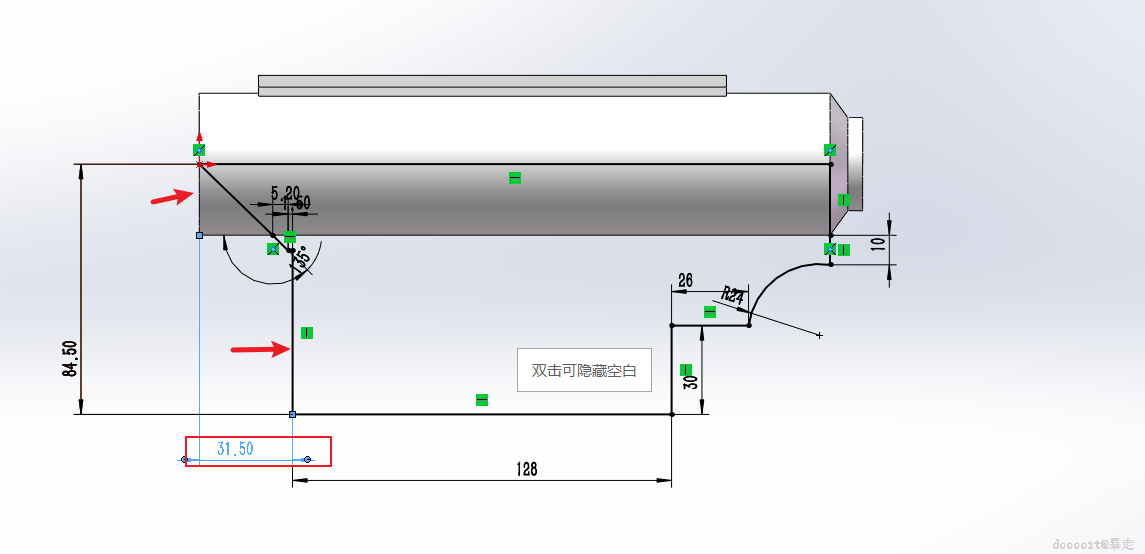

使用直线连接两端中心并画出主体轮廓

在顶部工具栏中选择"直线"工具。确定两个端点的位置,使用直线绘制一条直线,直线作为后续轮廓的基准。

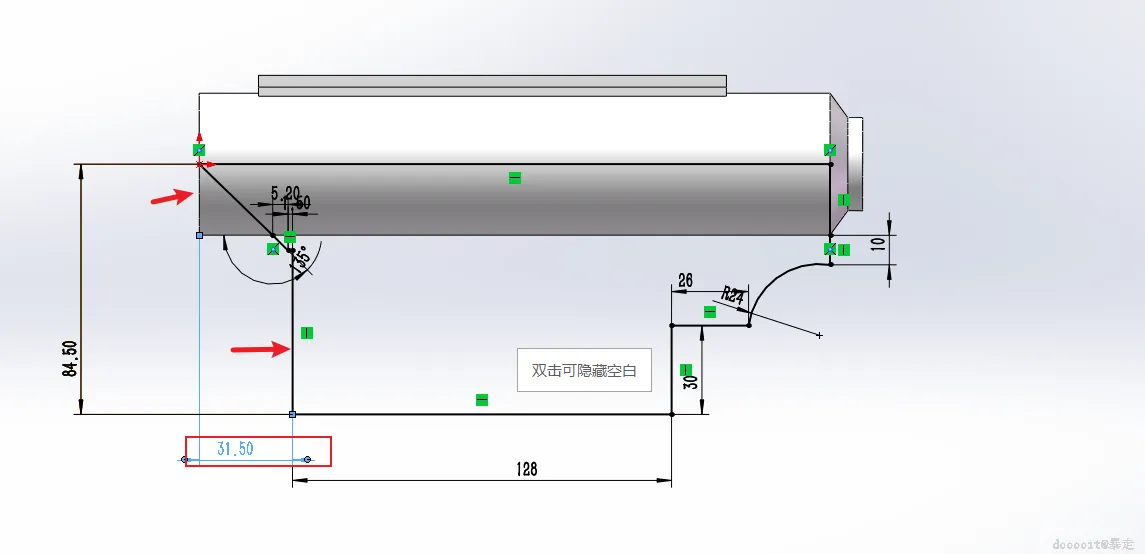

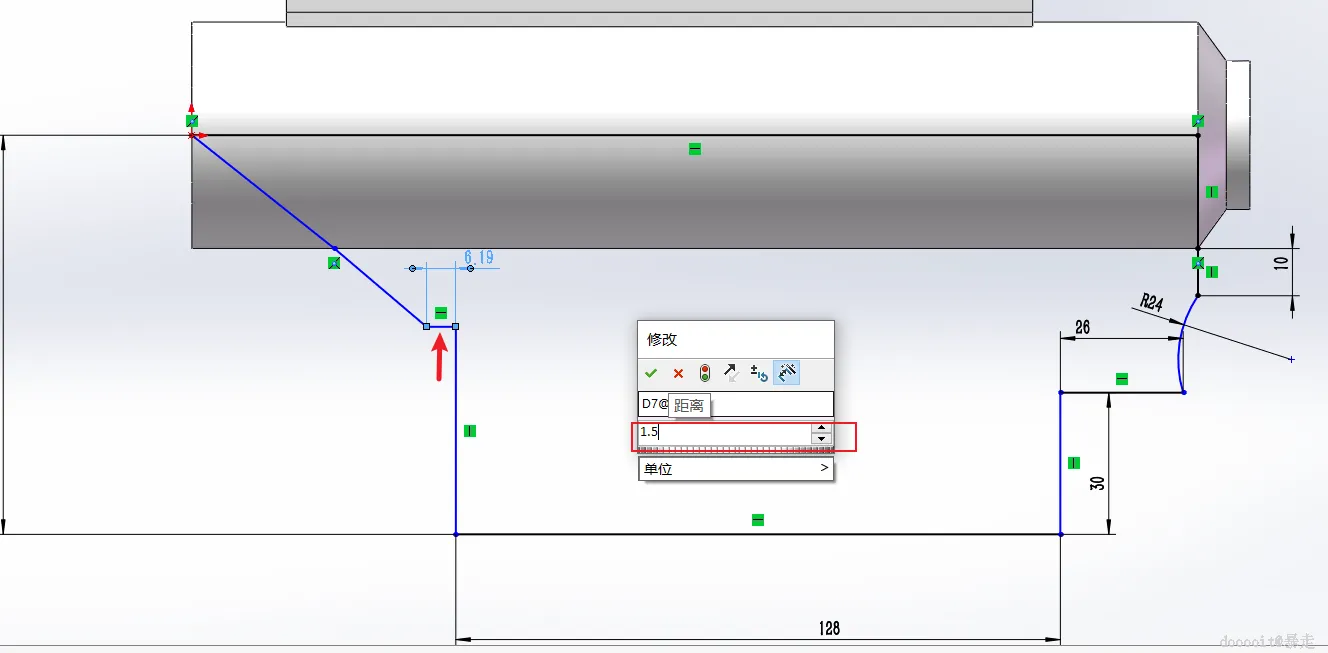

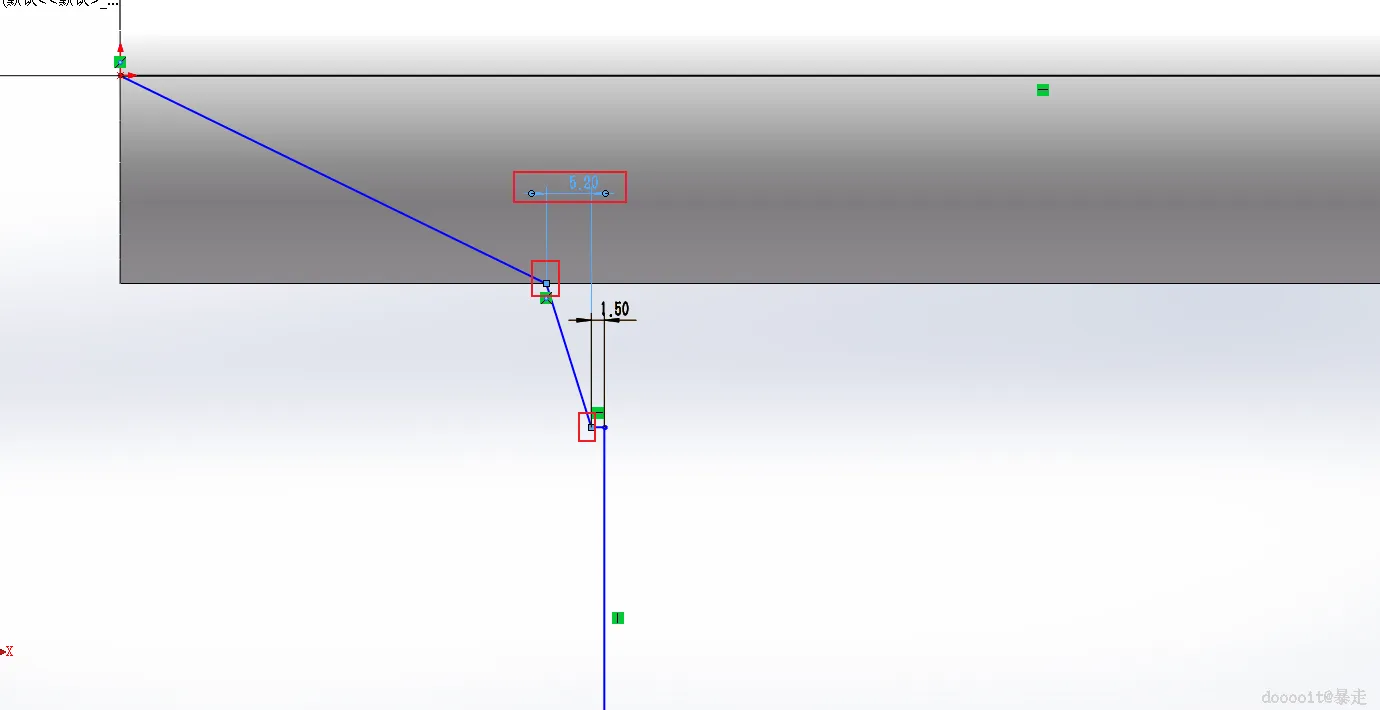

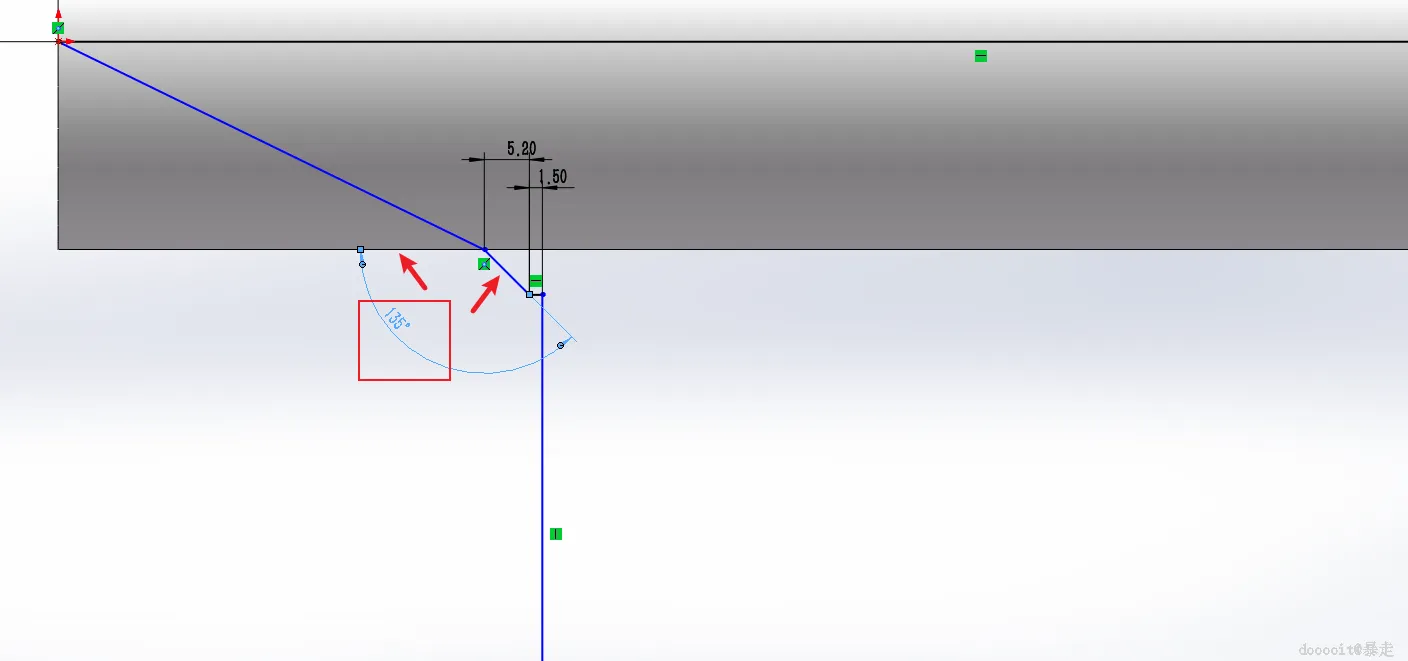

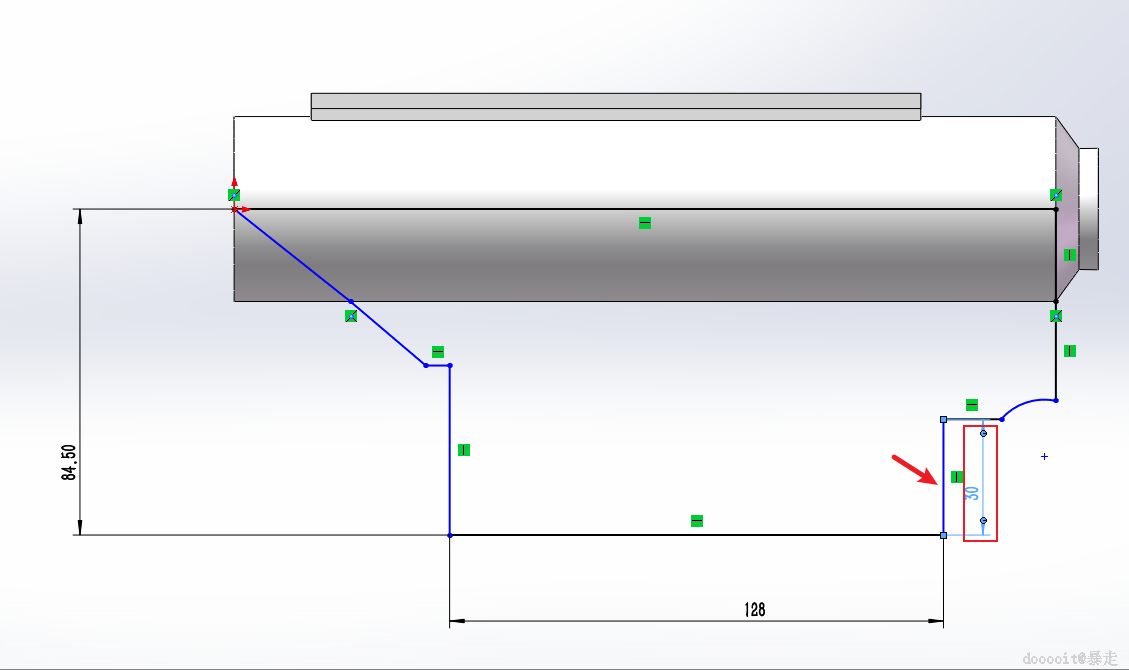

对主体轮廓设定尺寸

在“草图”选项卡下找到并点击“智能尺寸”工具。

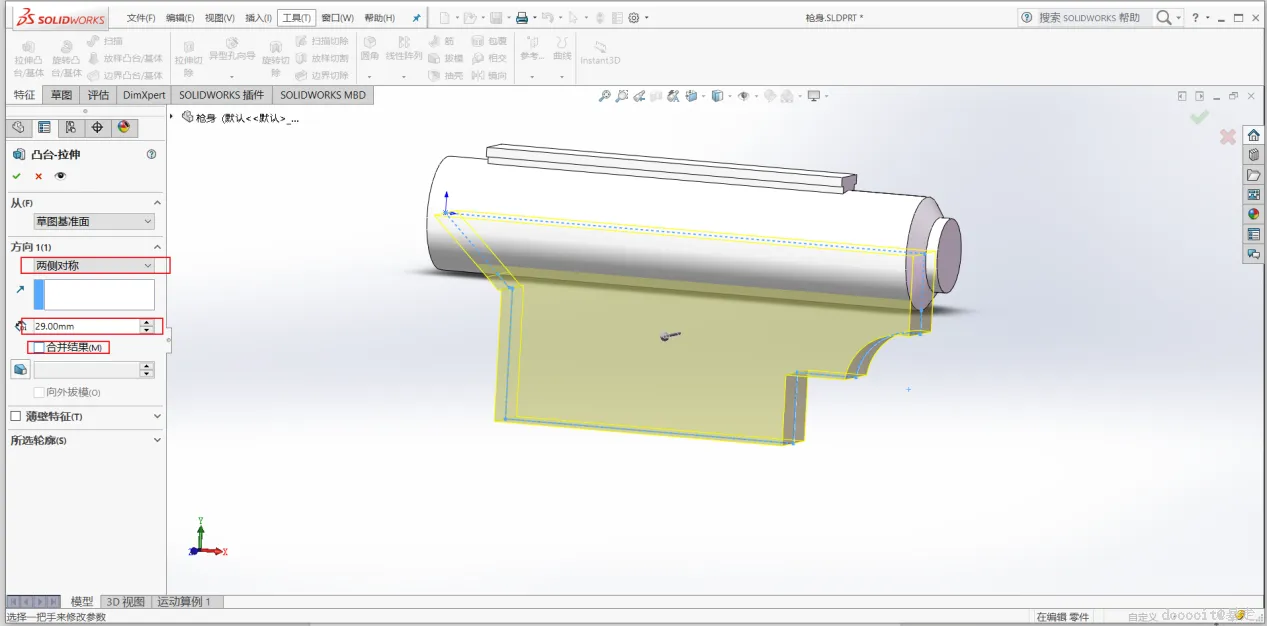

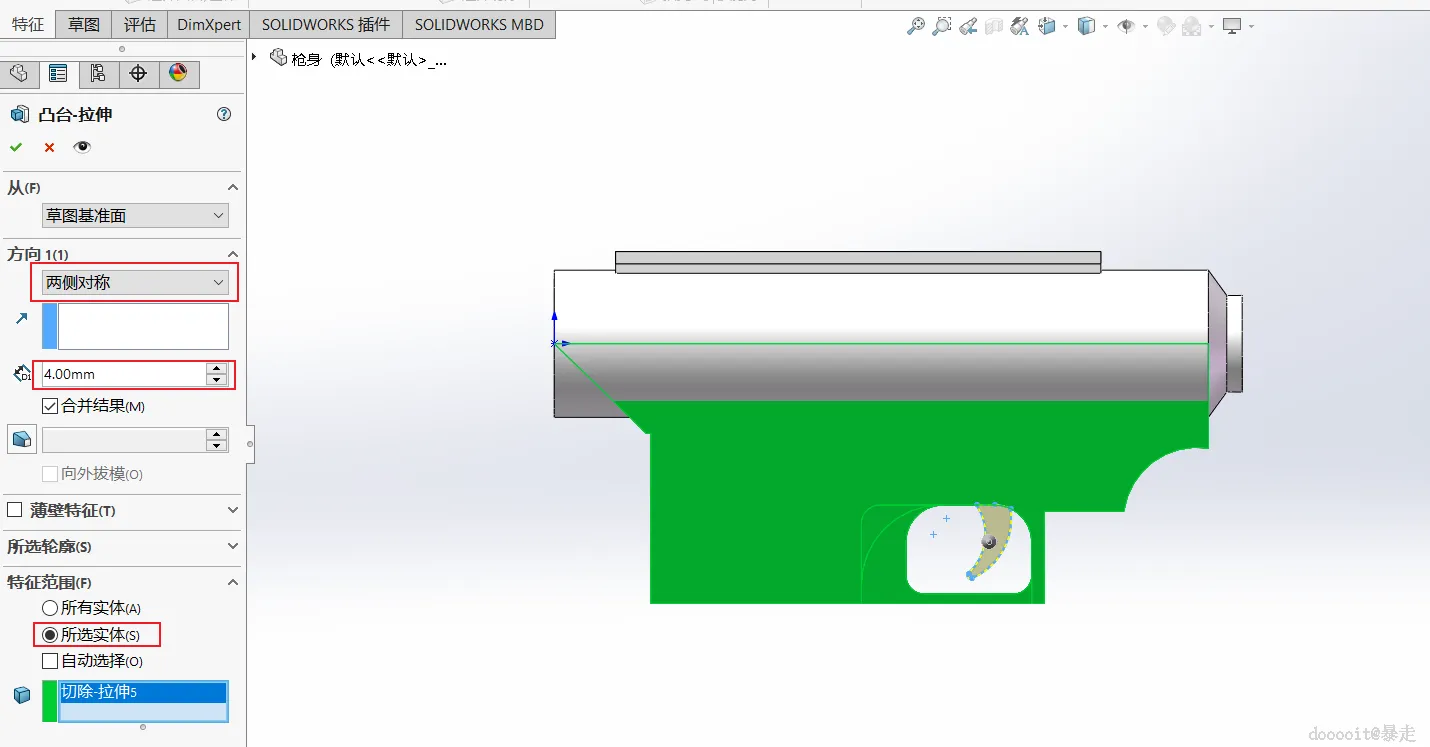

拉伸凸台基体操作

1. 退出草图编辑:
2. 完成草图绘制后,点击"退出草图"按钮保存草图
3. 选择拉伸凸台基体功能:
4. 在"特征"选项下,找到并点击"拉伸凸台/基体"按钮
5. 设定拉伸参数:
6. 方向:选择两侧对称,深度:29mm,取消合并结果选项

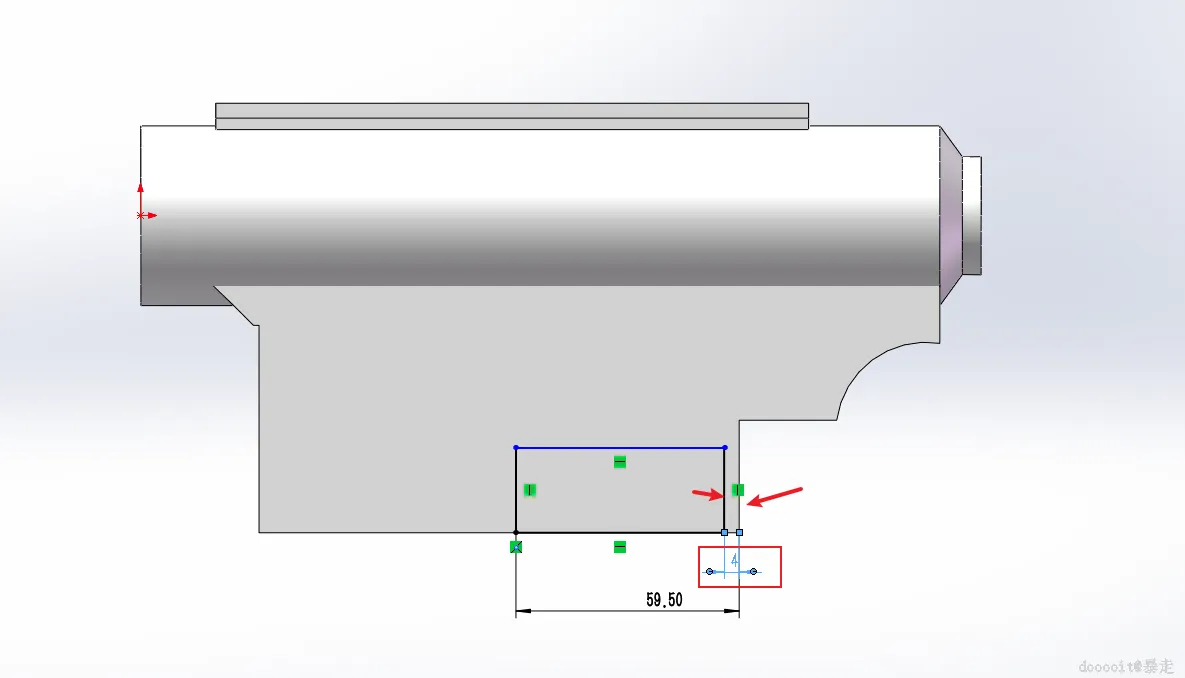

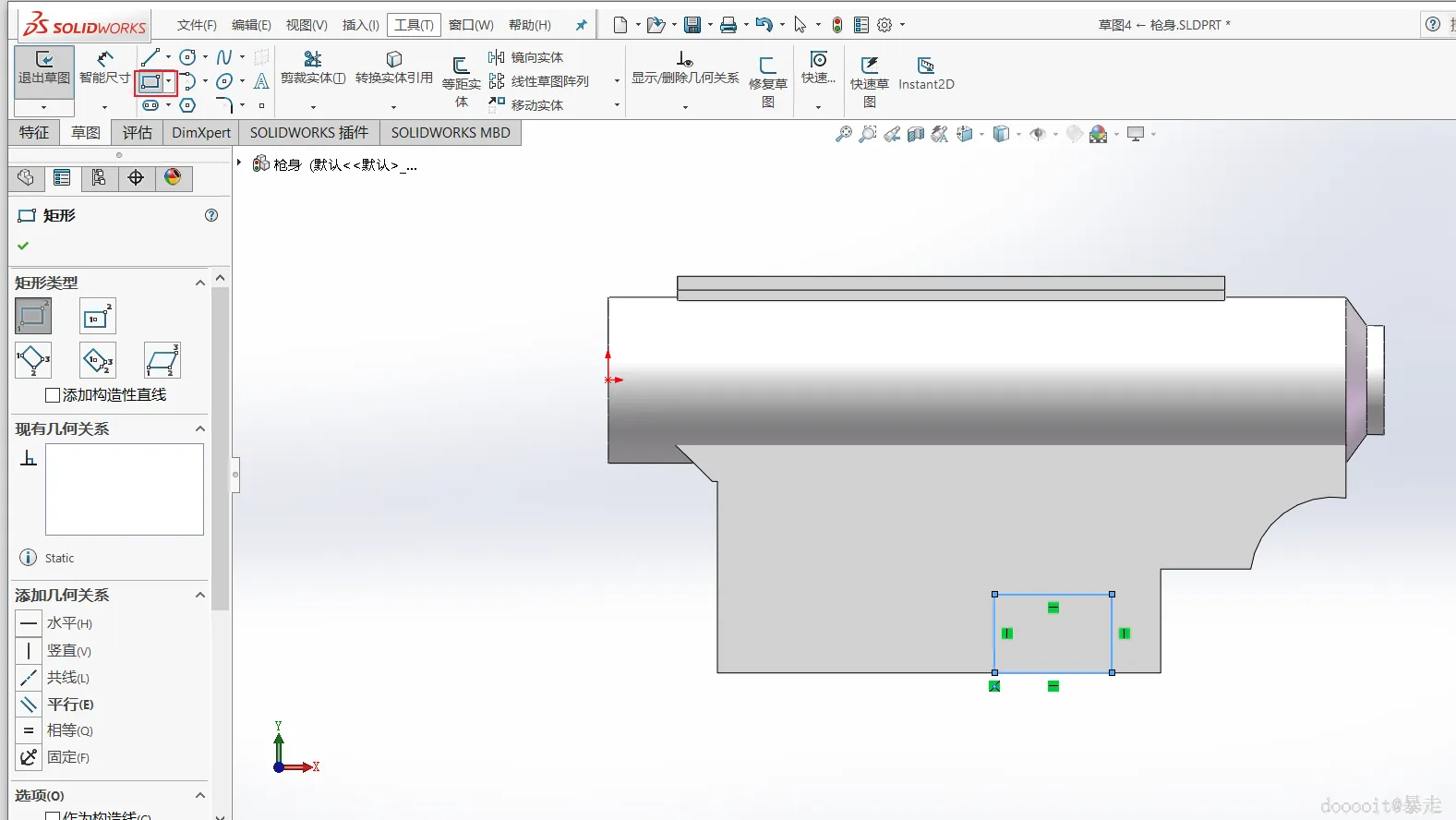

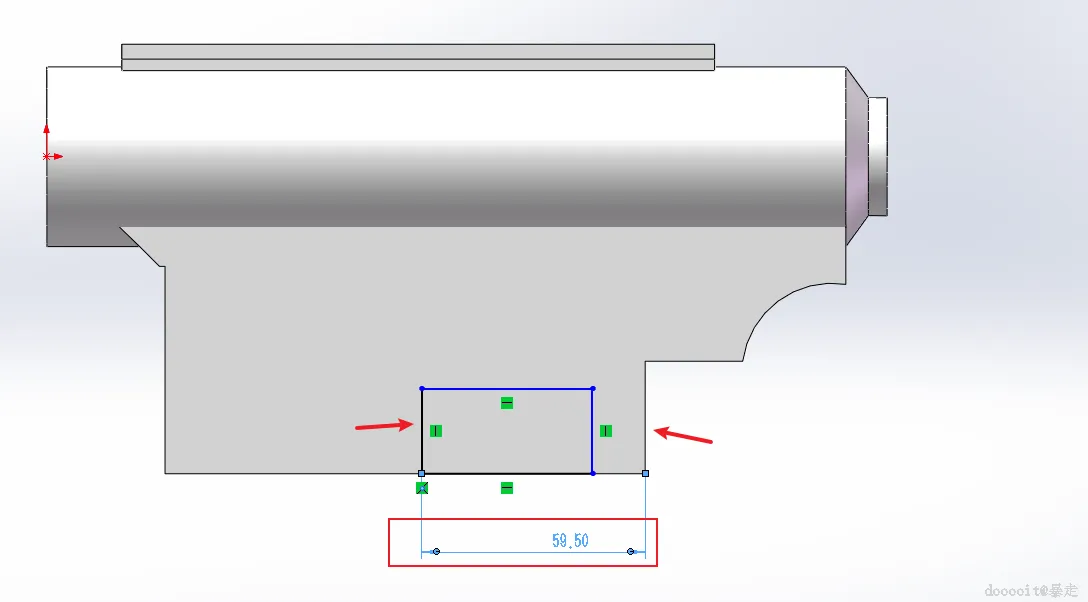

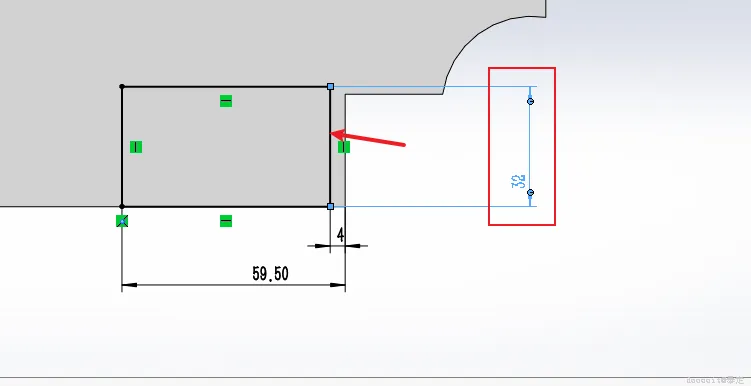

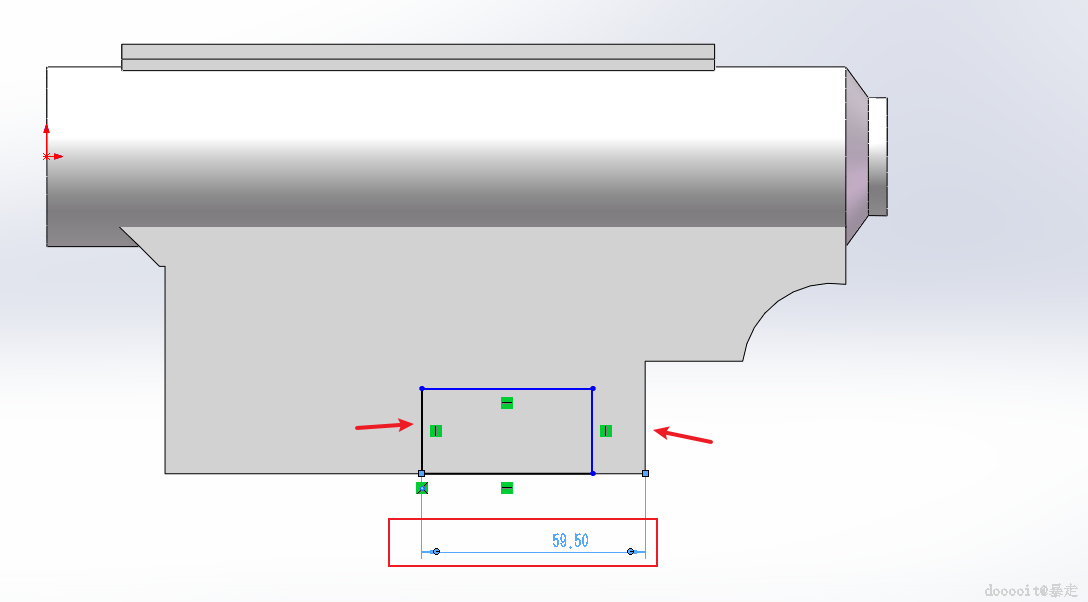

绘制矩形并标注与主体的距离

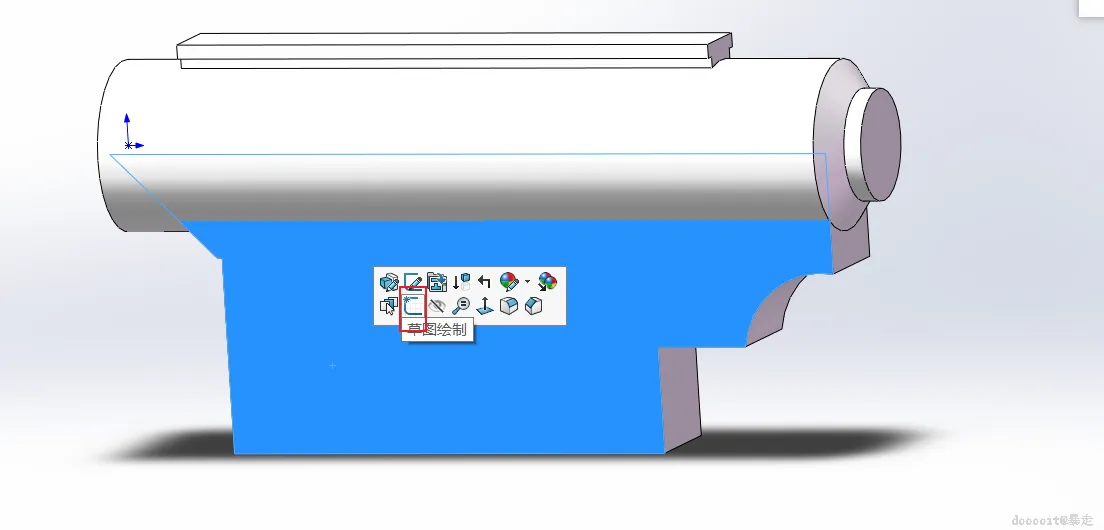

1. 选择绘图平面:
2. 选择主体部分进行草图绘制
3. 绘制矩形:
4. 在顶部工具栏中选择"矩形工具",然后在主体的右下部分绘制一个矩形。

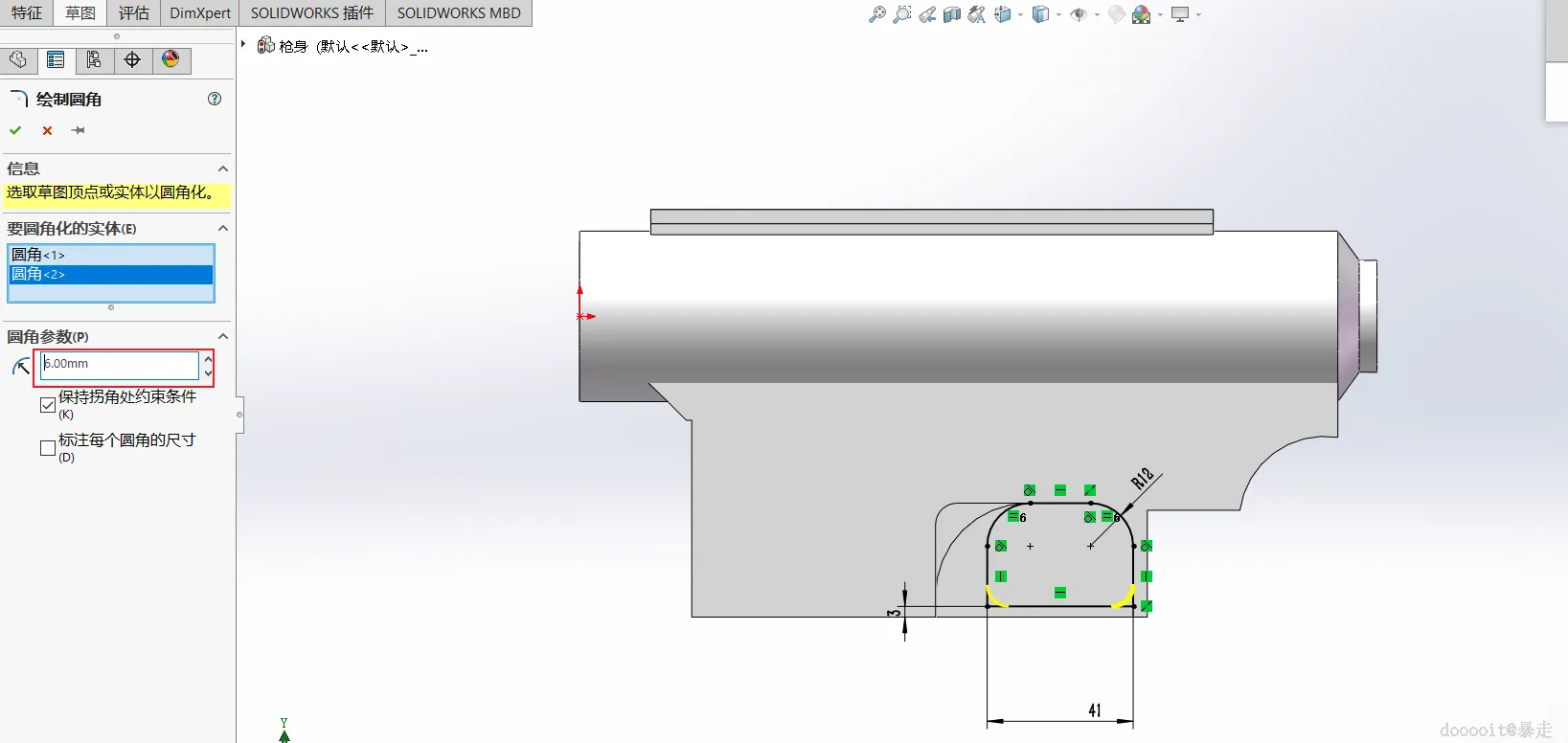

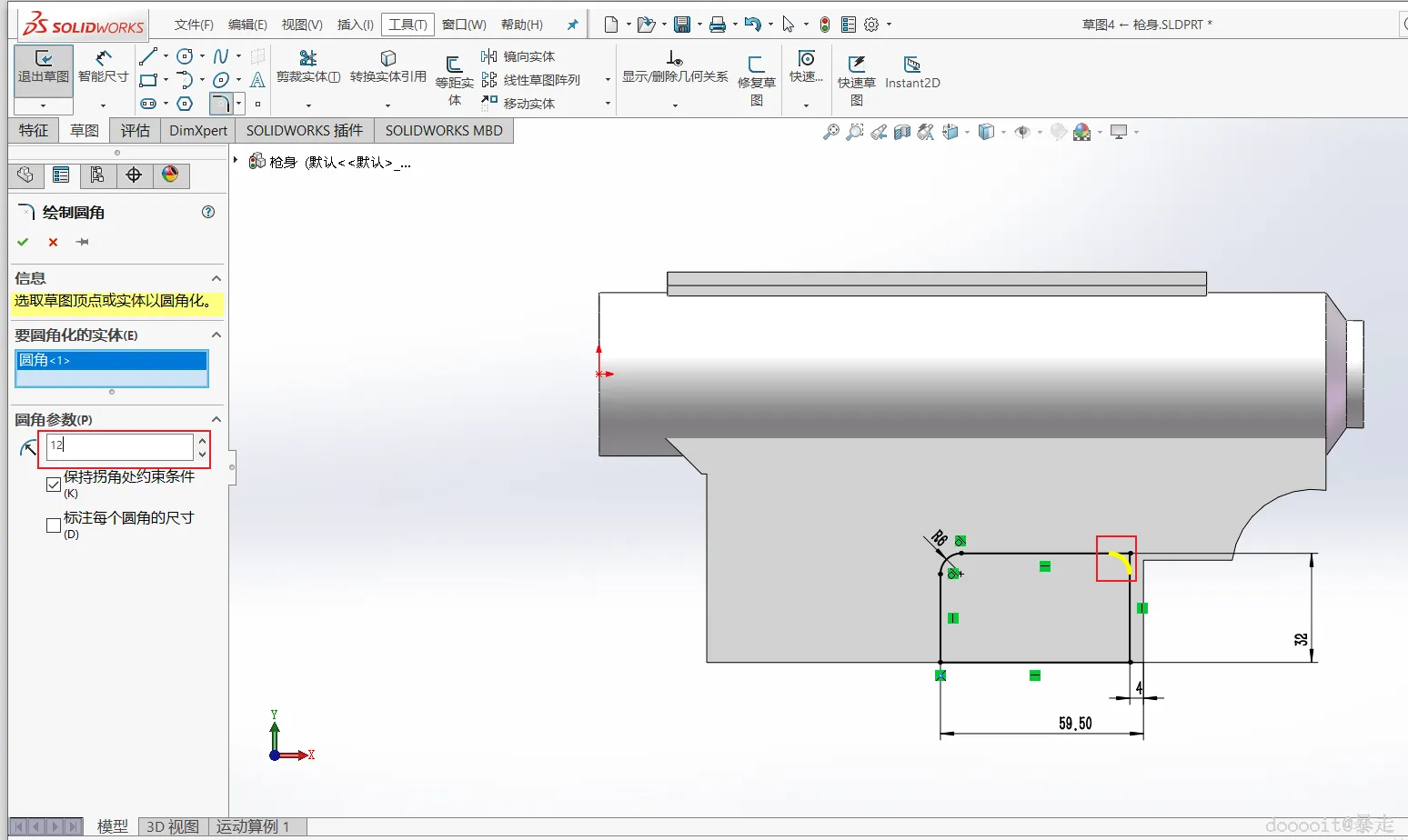

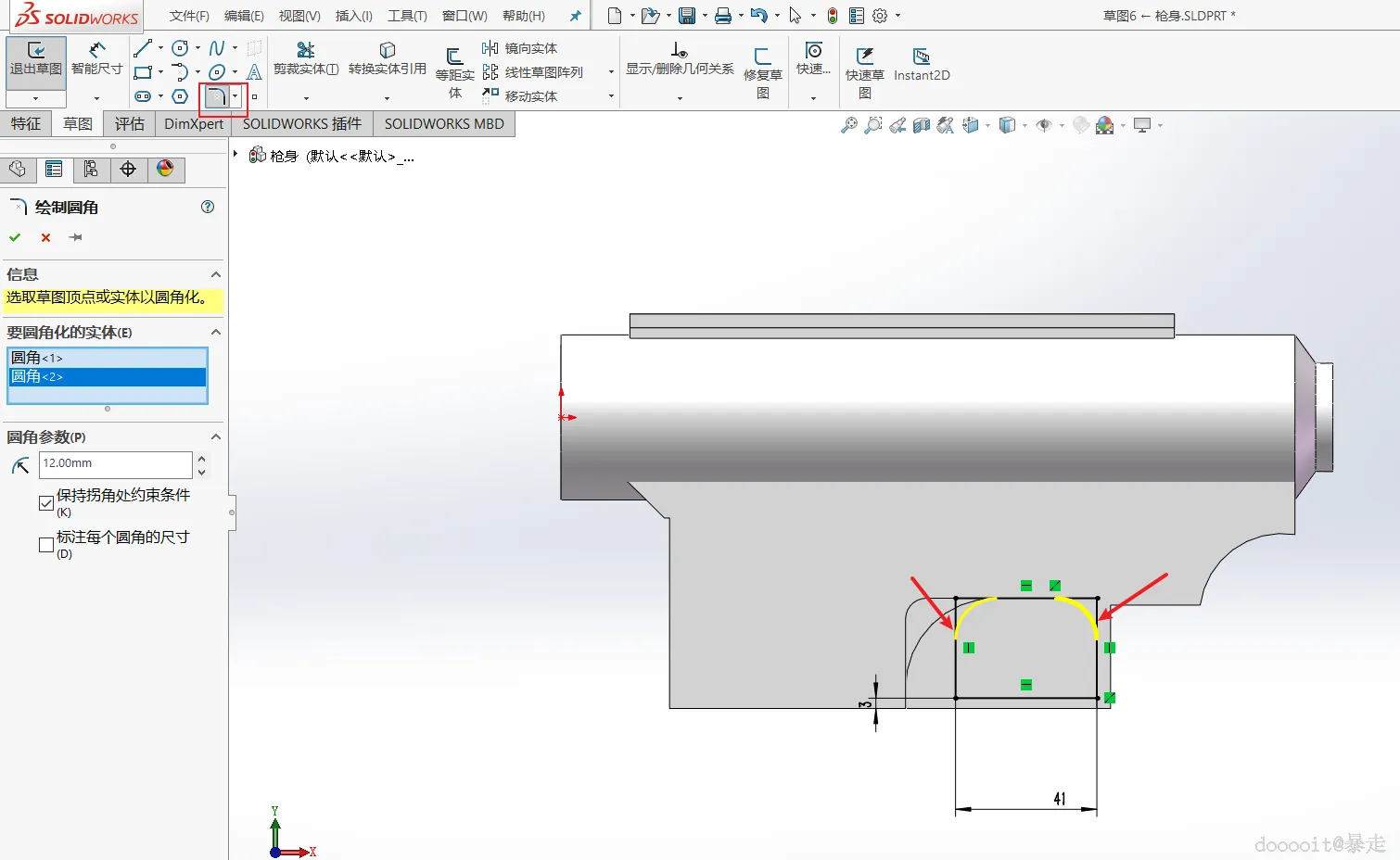

设置圆角

1. 选择圆角工具:
2. 在"草图"选项卡中找到"圆角"工具
3. 应用圆角参数:
4. 选中矩形的左上角和右上角顶点,输入圆角半径12mm。

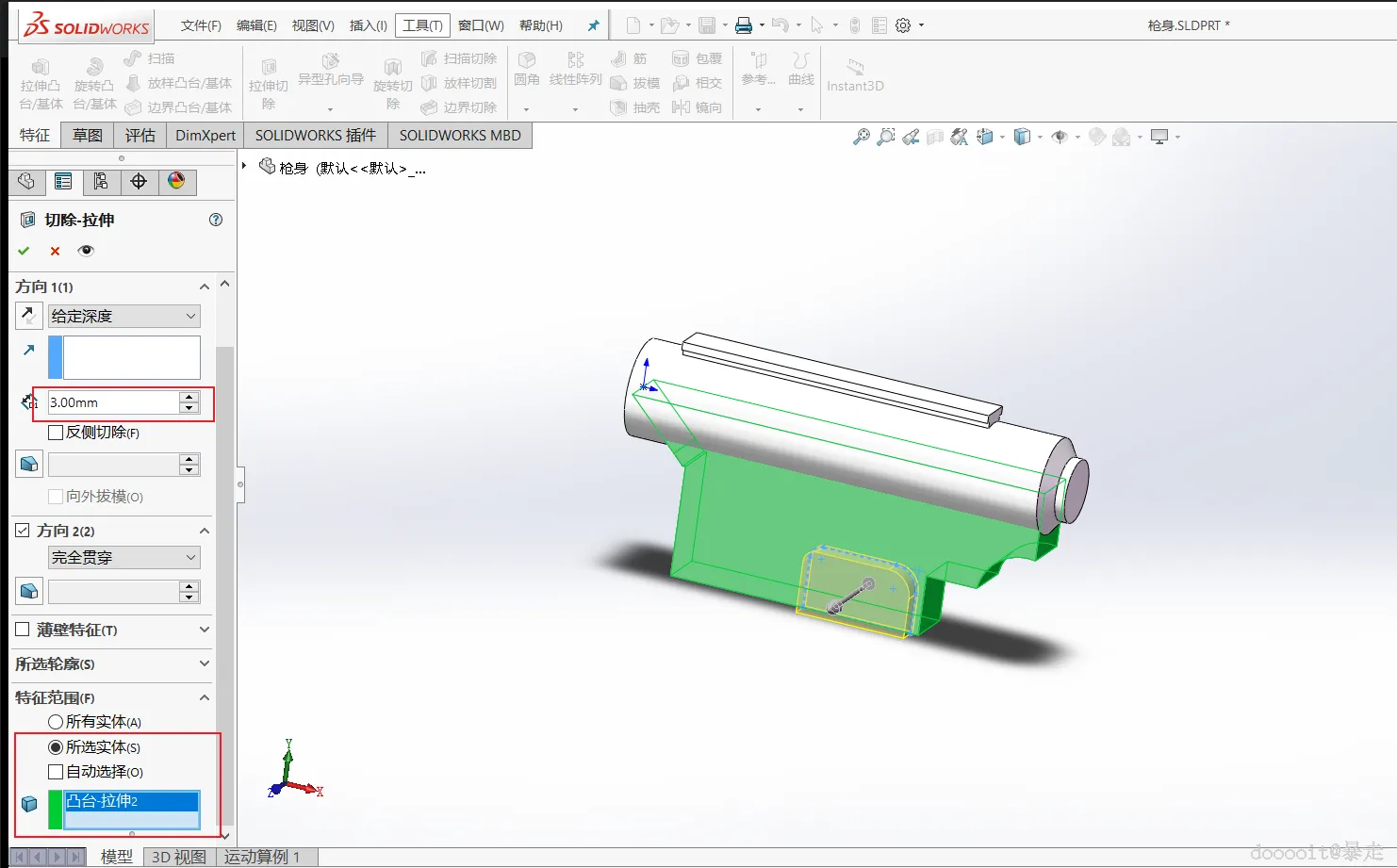

使用"拉伸切除"

1. 退出草图编辑模式:
2. 完成草图绘制后,点击"退出草图"按钮保存你的草图
3. 选择拉伸切除特征:
4. 在"特征"选项卡下,找到并点击"拉伸切除"工具。
5. 设置切除深度:
6. 设定切除深度为3mm,方向可以根据需要选择“给定深度”，确保切除操作只影响所需的部分。
7. 修改特征范围：
8. 在“拉伸切除”对话框中，找到“特征范围”选项,将特征范围设置为"凸台2(主体部分)"

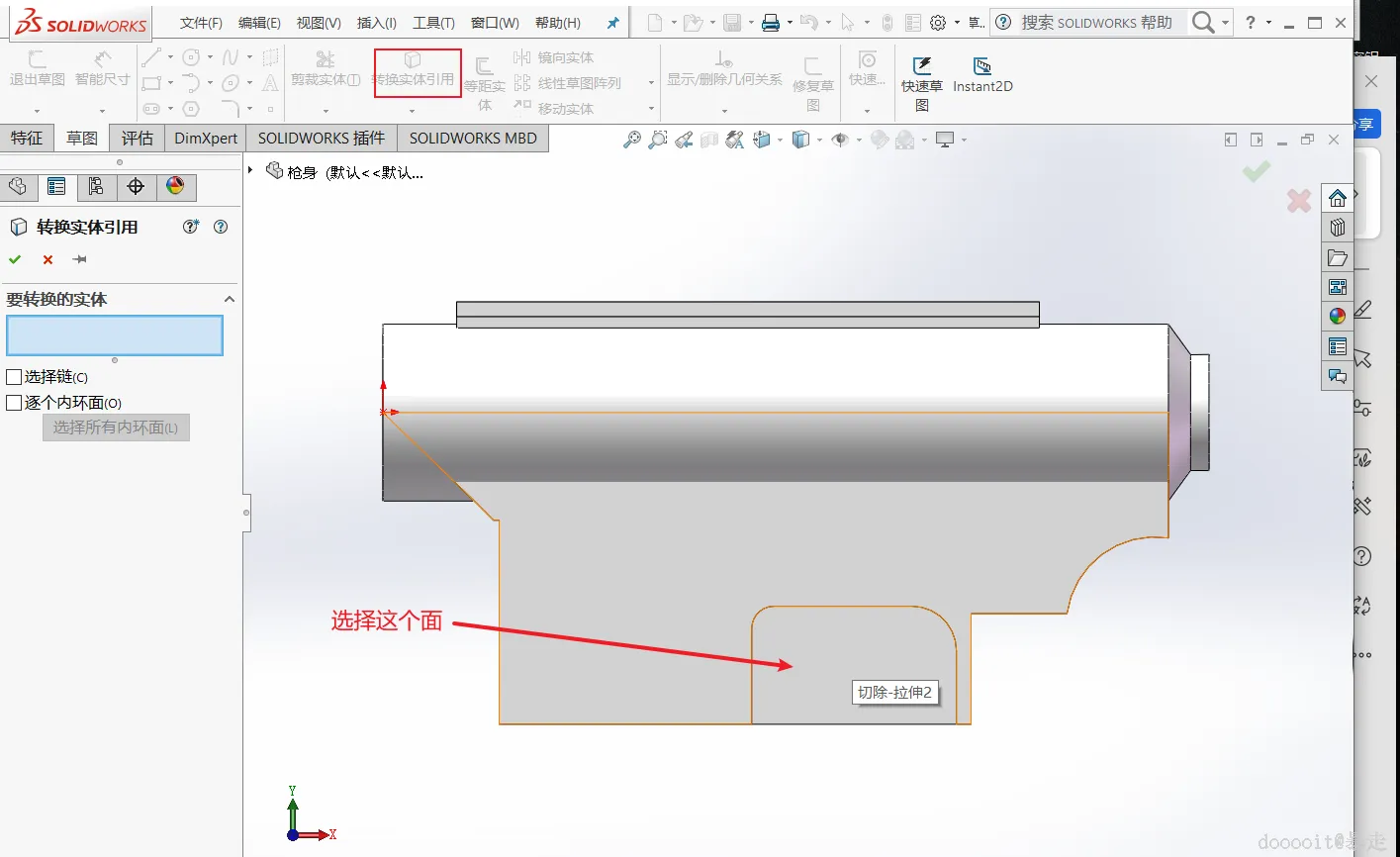

选择并转换实体引用

1. 选择要转换的部分：
2. 在“特征管理器”设计树中找到并选择你要进行实体转换的部分（例如某个面或轮廓）。
3. 转换实体引用：
4. 点击顶部工具栏中的“转换实体引用”按钮。

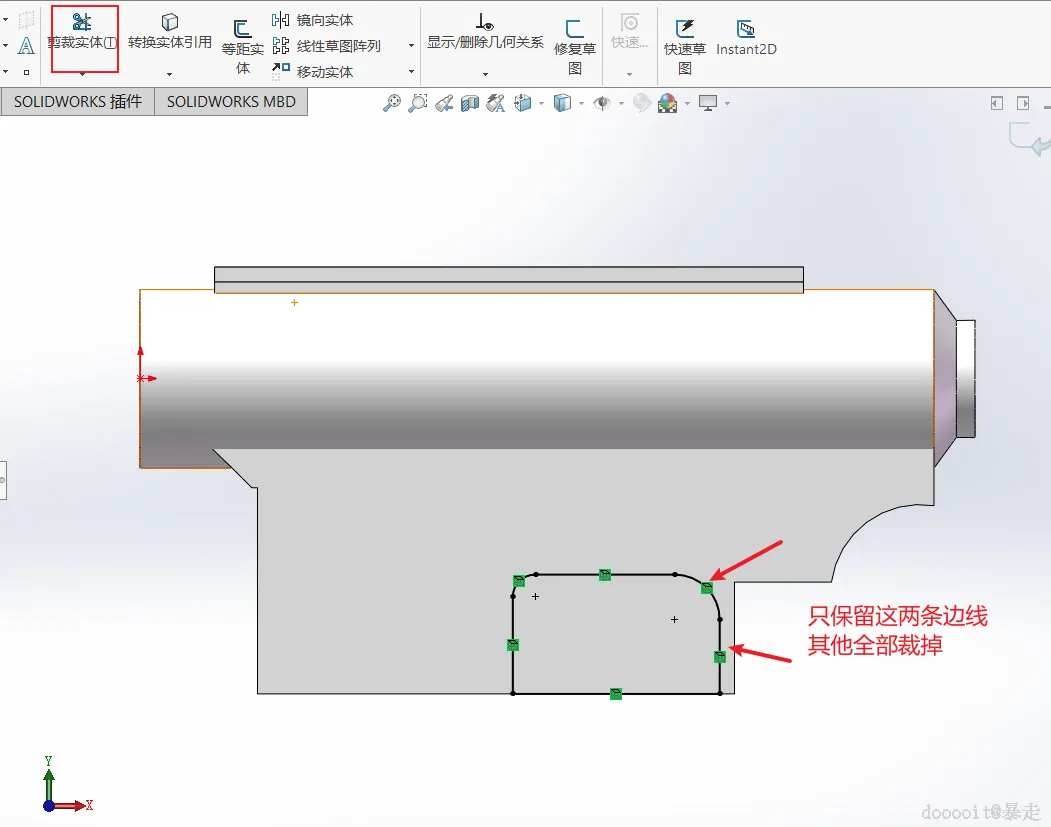

裁剪多余线条

1. 进入草图模式：
2. 如果尚未进入草图模式，请双击相应的基准面或平面以进入草图编辑状态。
3. 使用裁剪工具：
4. 在“草图”选项卡中找到并点击“裁剪”工具。
5. 选择“强力裁剪”或“快速裁剪”模式，然后点击并拖动鼠标以去除多余的线条，仅保留右侧的直线部分。

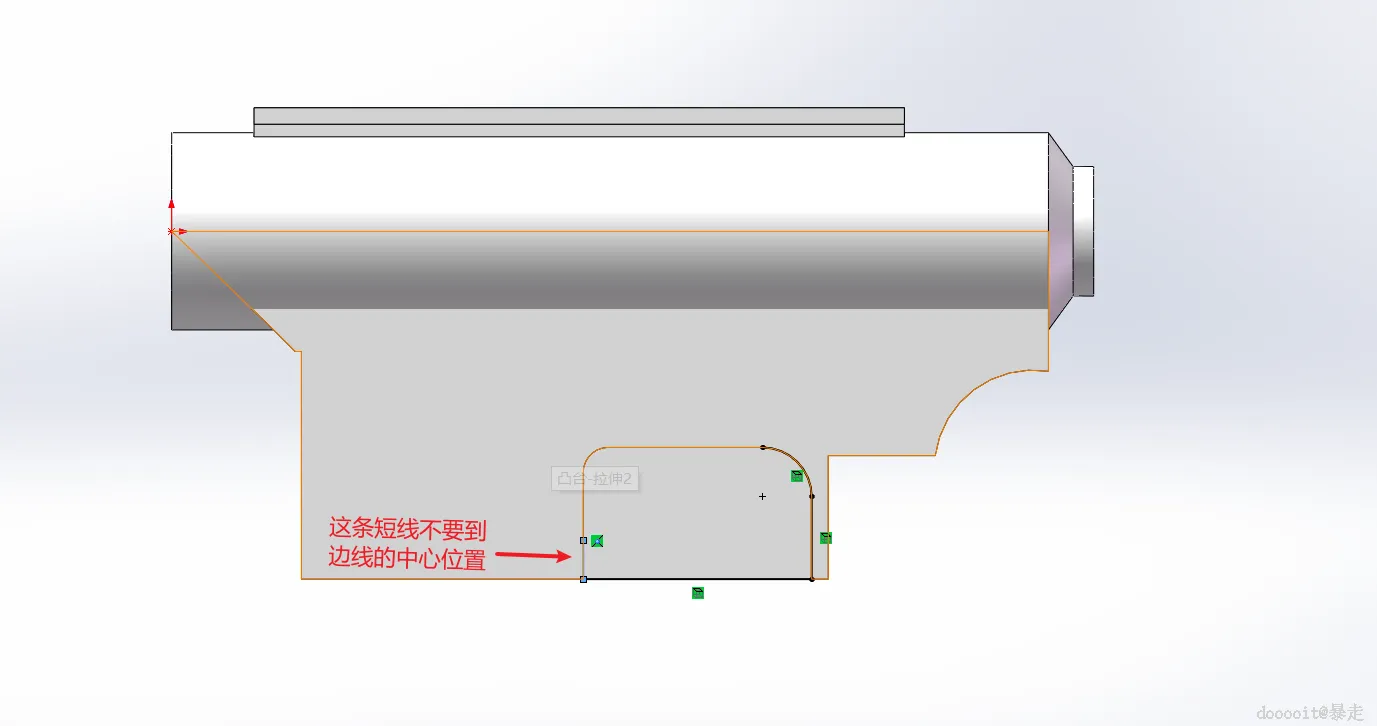

绘制新直线

1. 绘制左侧直线：
2. 使用“直线”工具，在草图左侧绘制一条直线，确保其长度不超过边线的中心位置。
3. 绘制右侧顶部端点直线：
4. 从右侧顶部的端点开始，绘制一条直线，使其与左侧直线形成一个开放的轮廓。

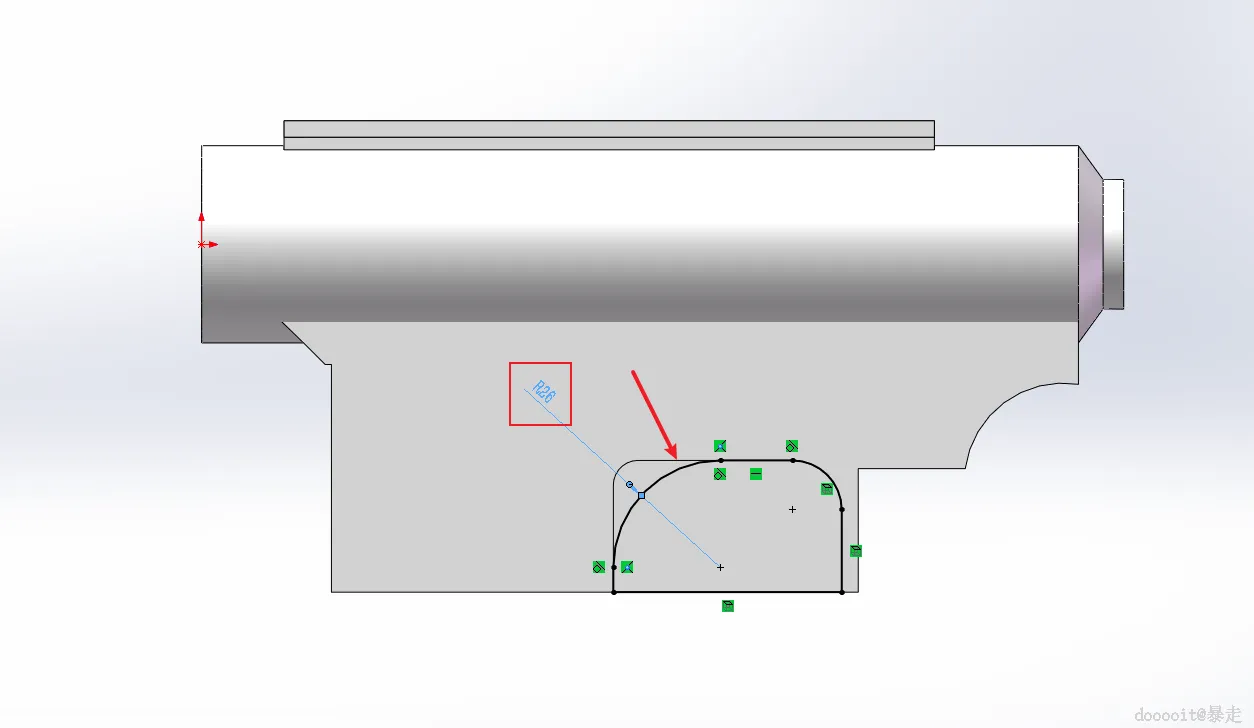

创建三点圆弧并添加相切约束

1. 创建三点圆弧：
2. 选择“三点圆弧”工具。
3. 首先点击右侧直线上的一个端点，然后点击左侧直线上的一个端点，最后确定圆弧的第三个控制点，以完成圆弧的绘制。

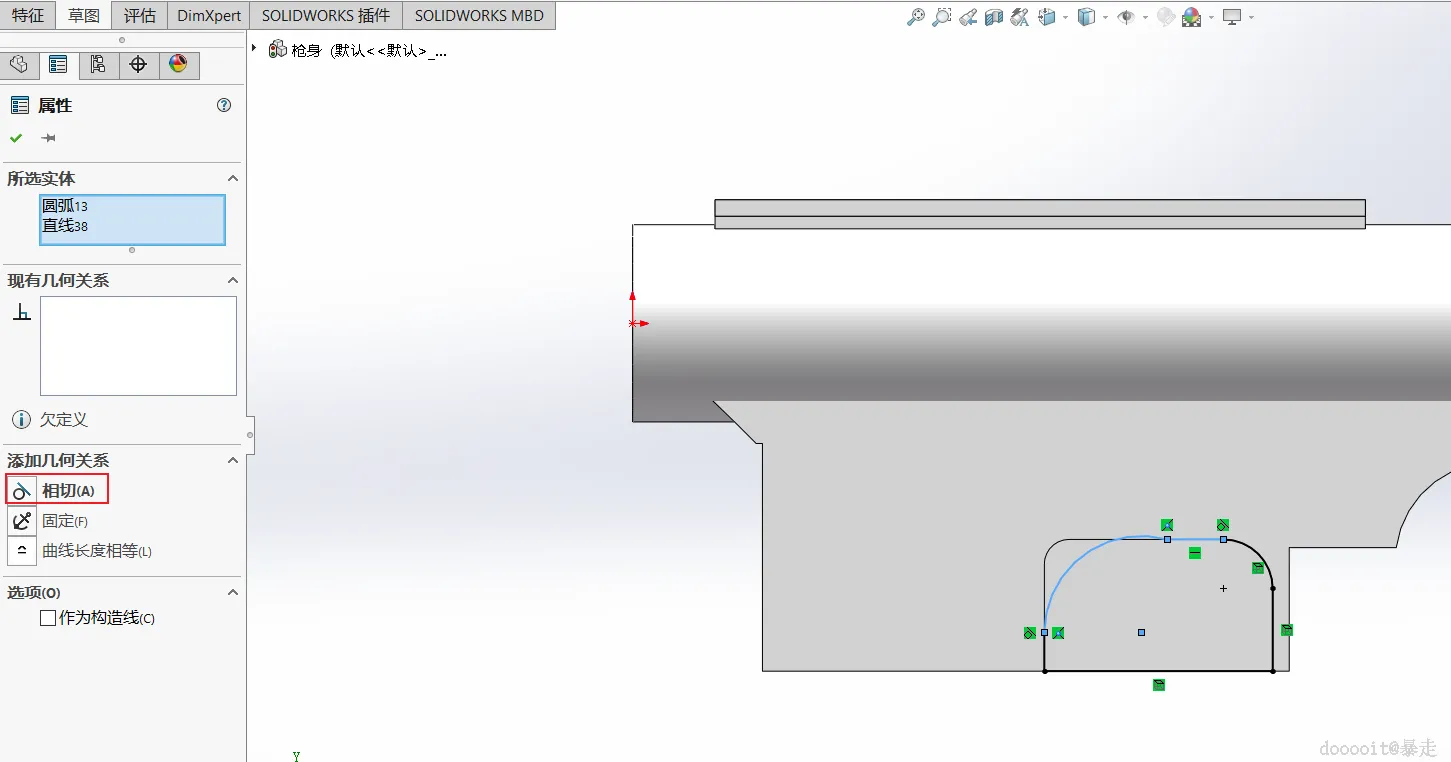

4. 添加相切约束：
5. 选择“添加几何关系”工具，然后依次点击圆弧和与其相连的两条直线，选择“相切”关系，确保圆弧与这两条直线相切。
6. 标注圆弧半径尺寸：
7. 使用“智能尺寸”工具，点击圆弧并输入26mm作为其半径尺寸。

完成草图并退出

1. 退出草图：
2. 点击“退出草图”按钮保存你的工作。

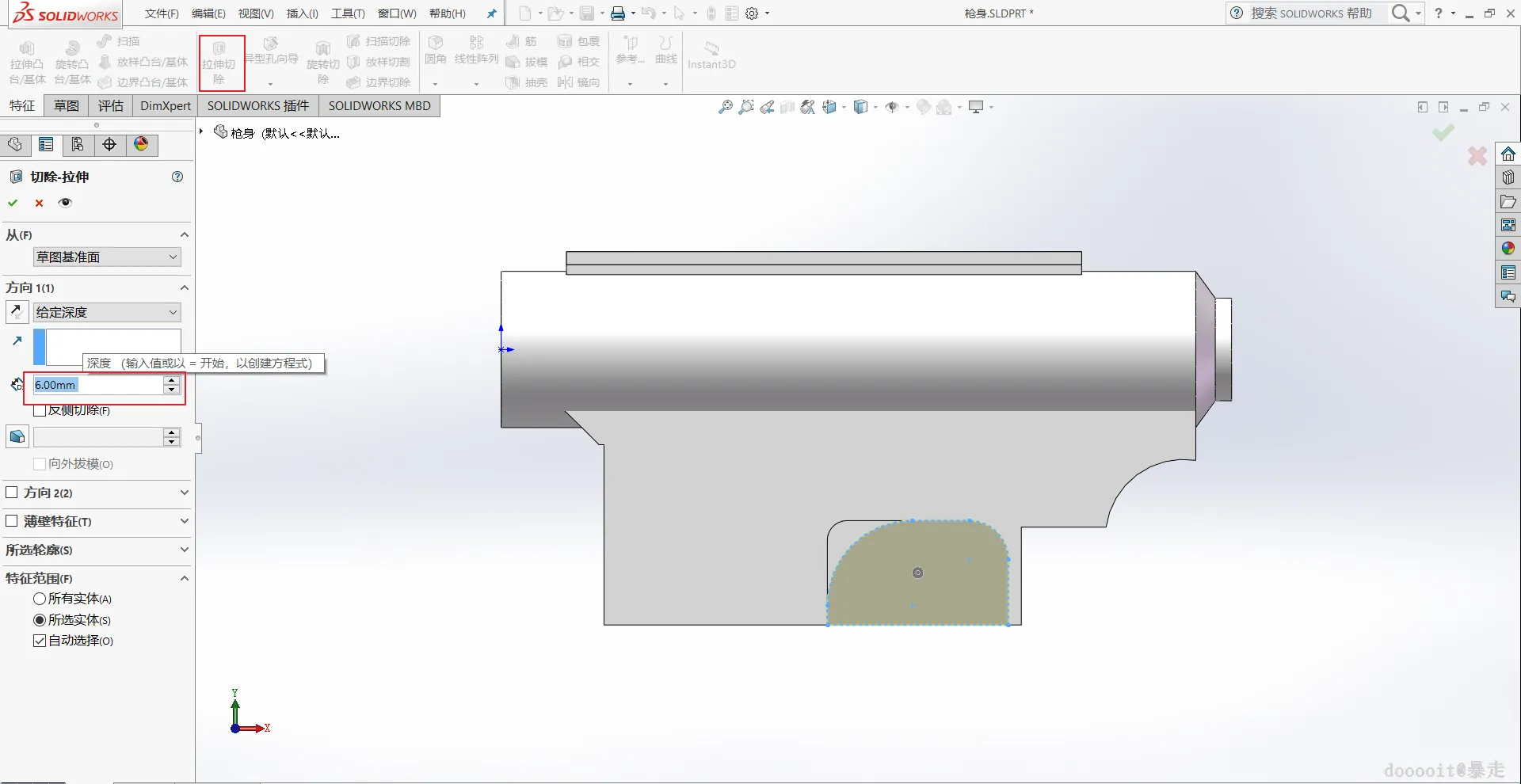

使用拉伸切除特征

1. 选择拉伸切除特征：
2. 在“特征”选项卡下，找到并点击“拉伸切除”工具。
3. 设置拉伸参数：
4. 在弹出的对话框中，设定拉伸深度为6mm。
5. 选择“给定深度”作为拉伸方向。

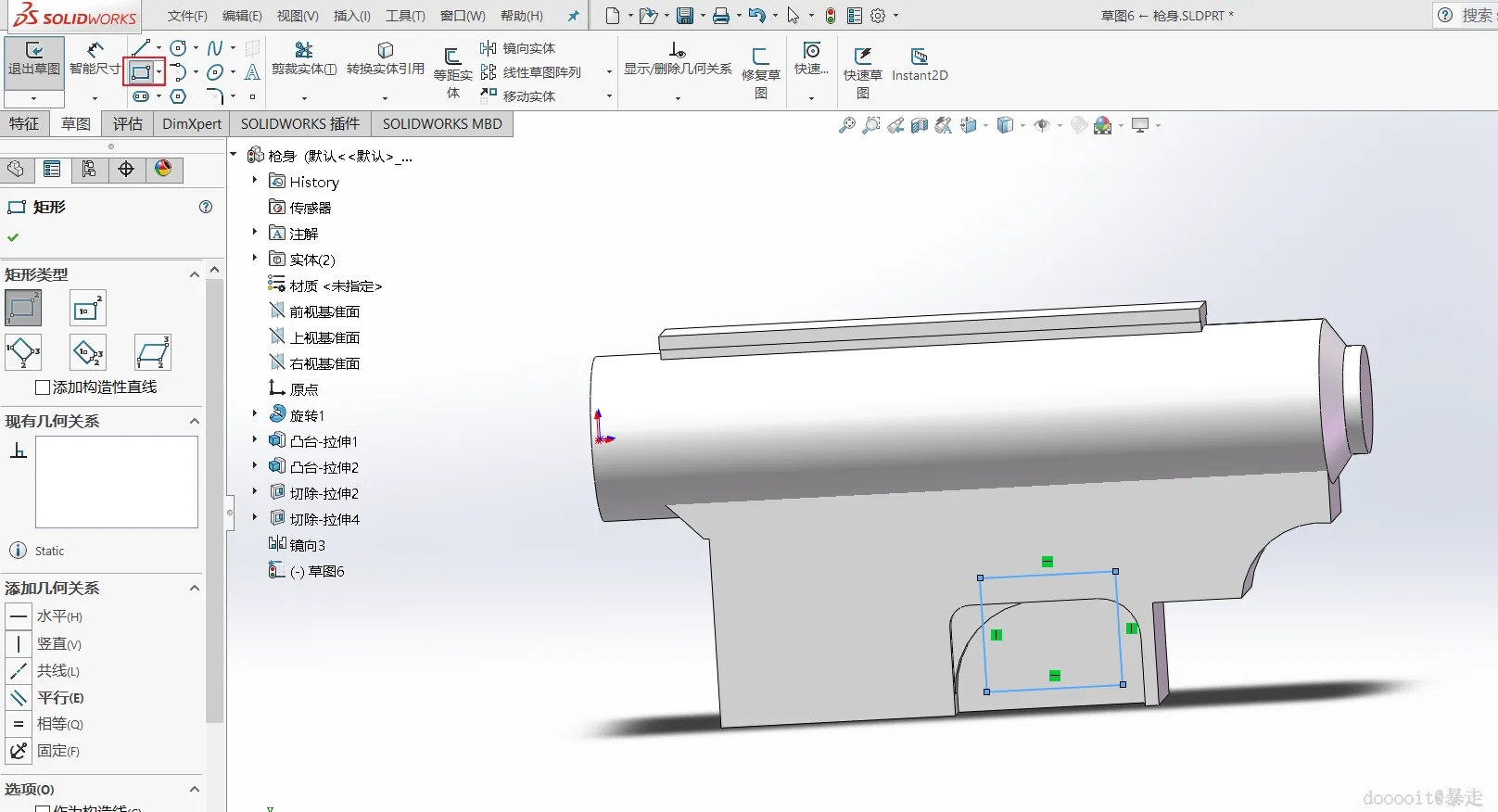

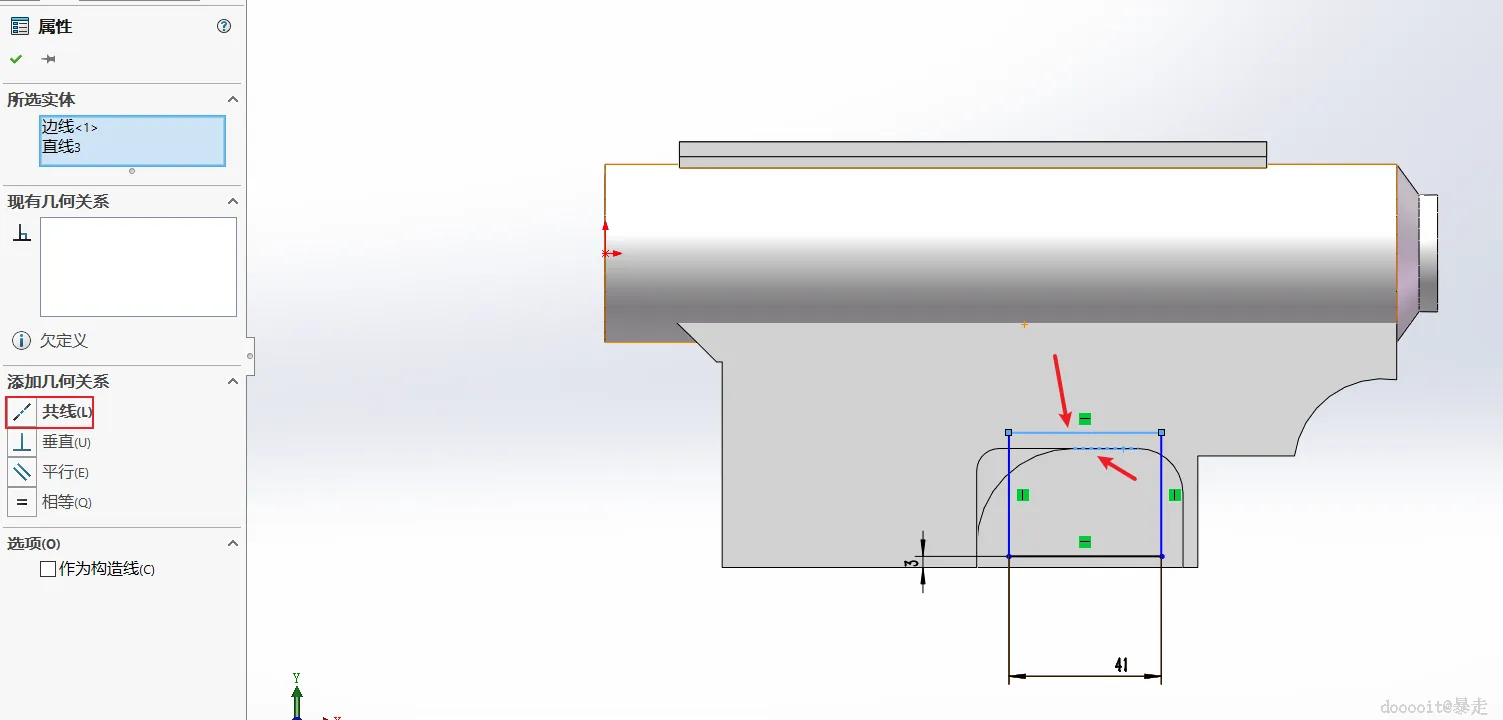

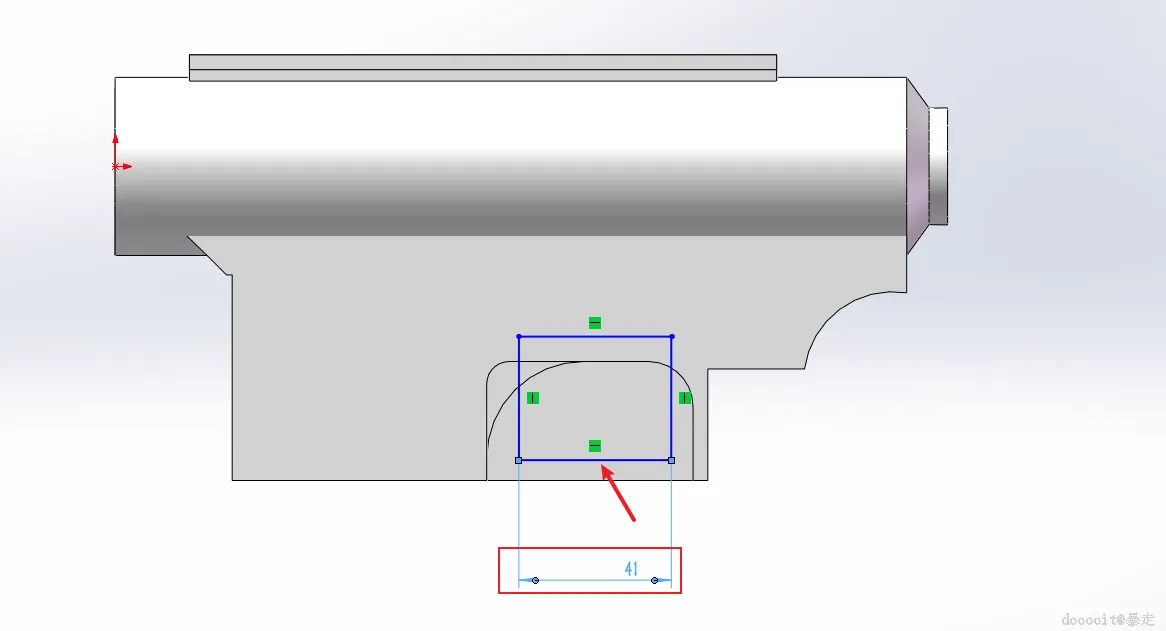

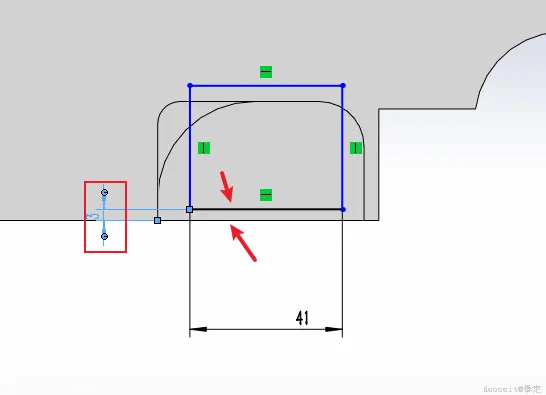

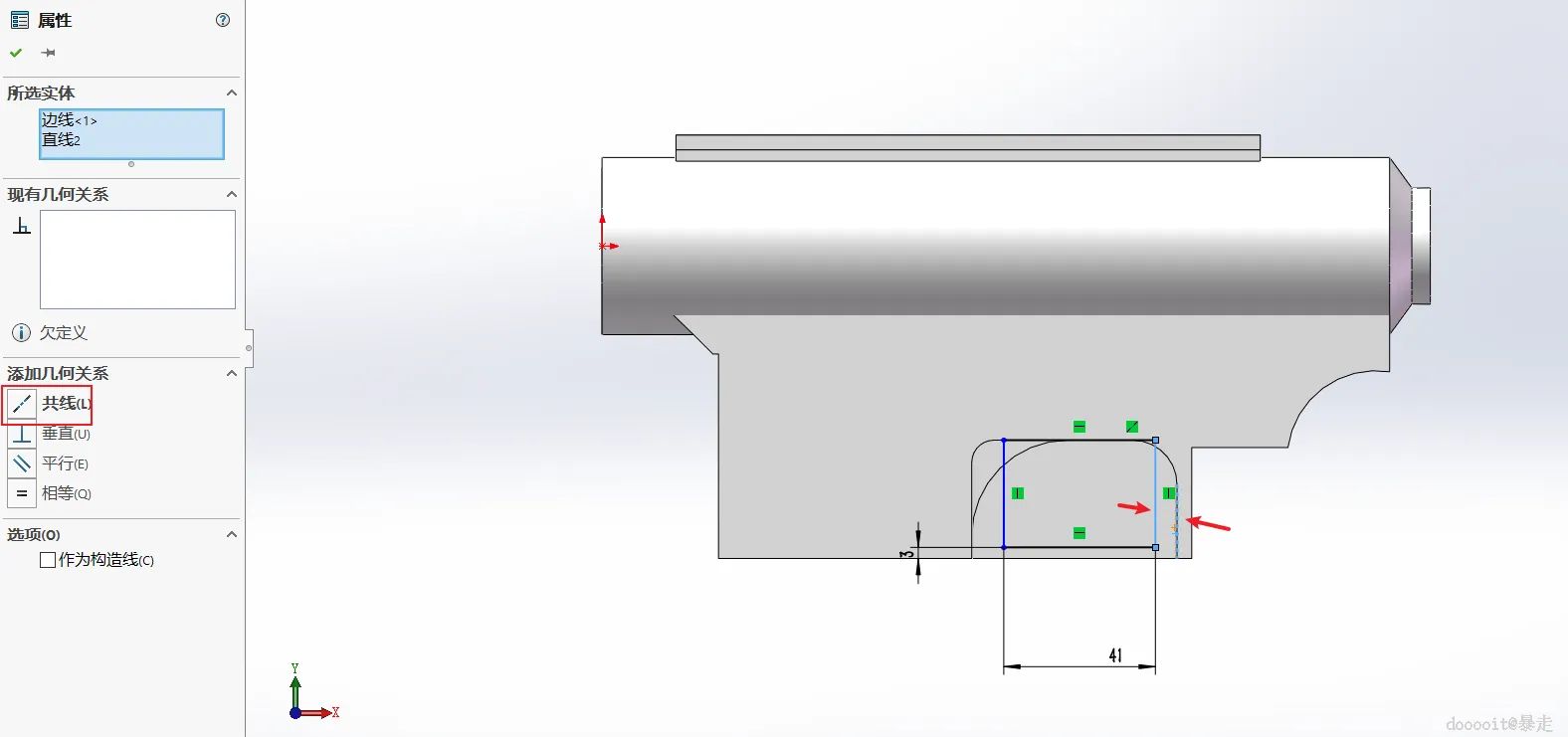

对扳机槽进行草图绘制,使用矩形工具画一个矩形并标注尺寸,为矩形和扳机槽顶部添加共线约束。

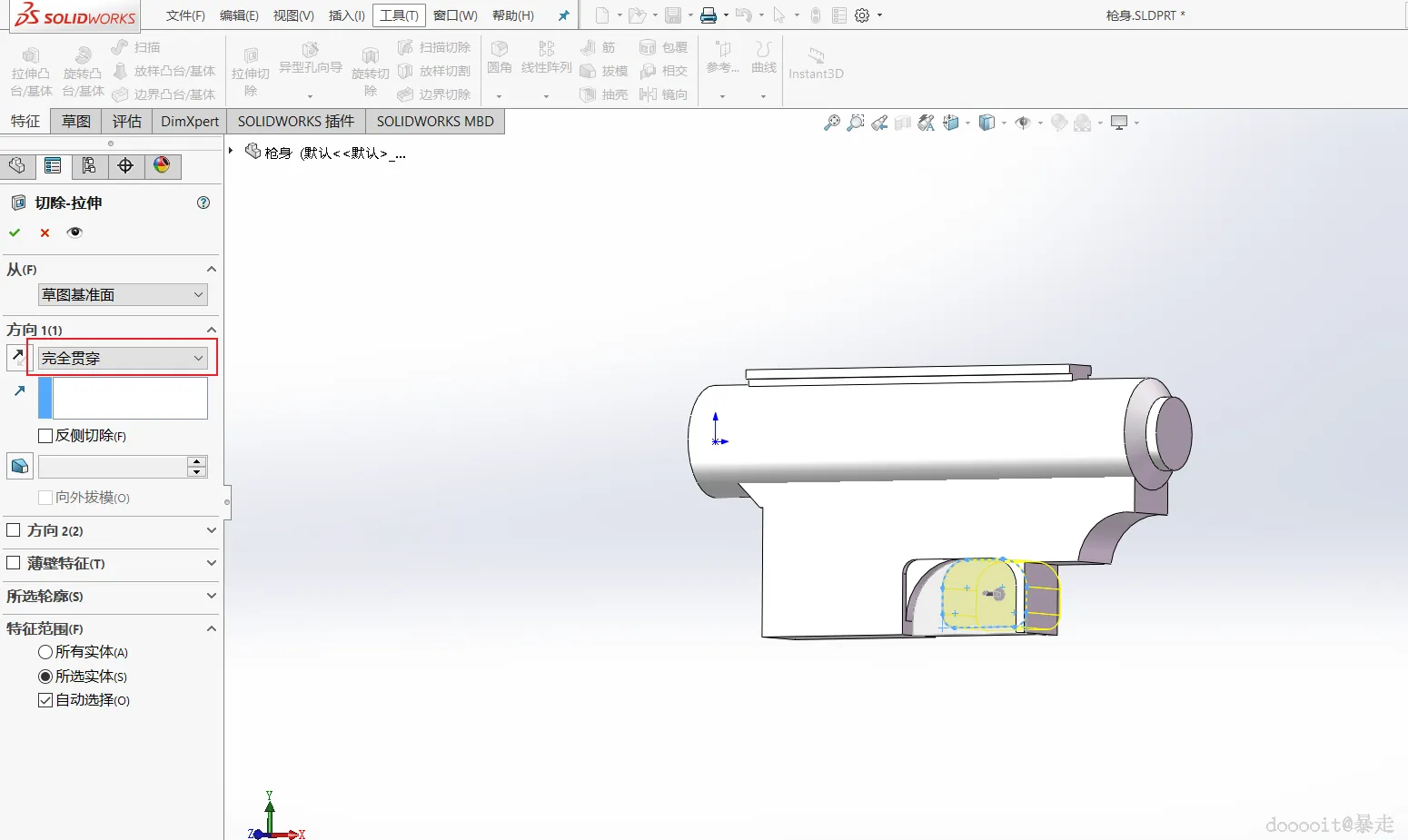

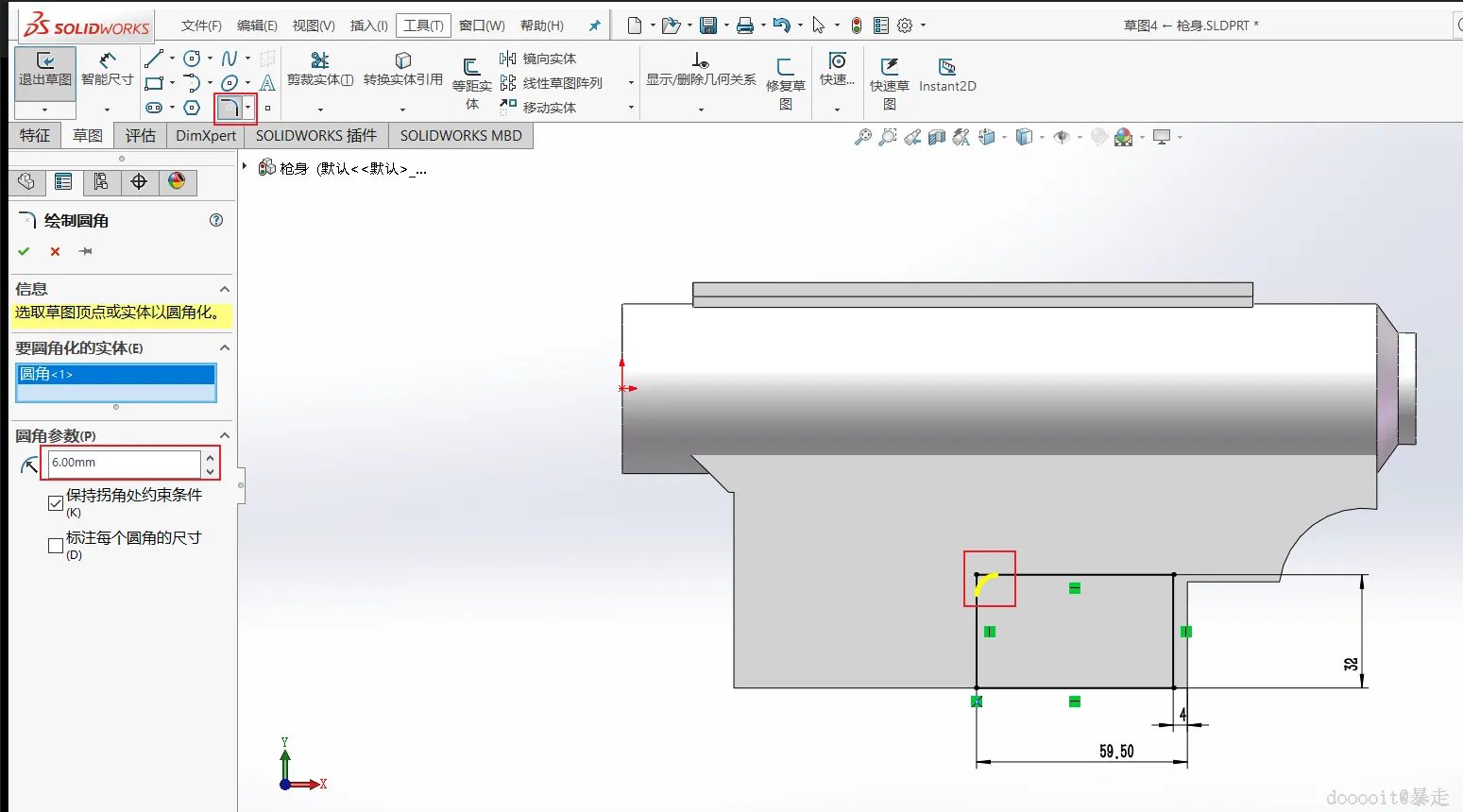

为矩形添加圆角,圆角参数为6mm。对刚刚的矩形进行拉伸切除,方向设为完全贯穿。

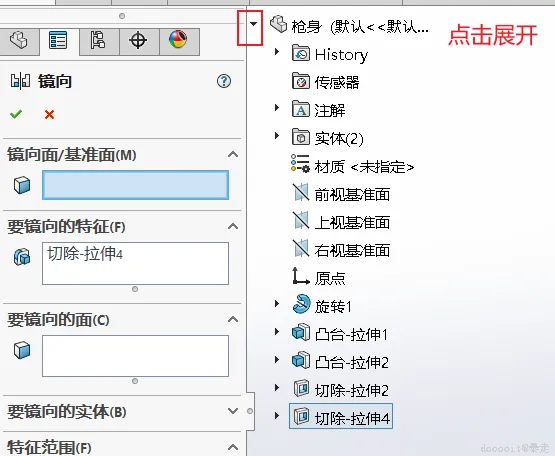

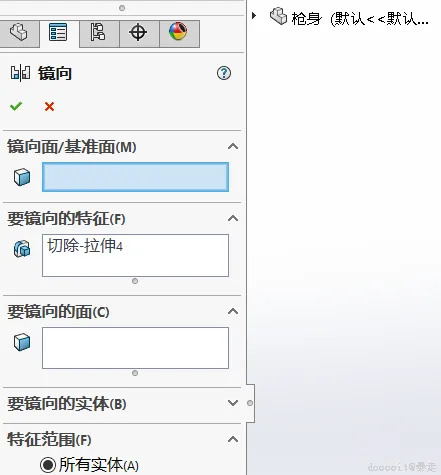

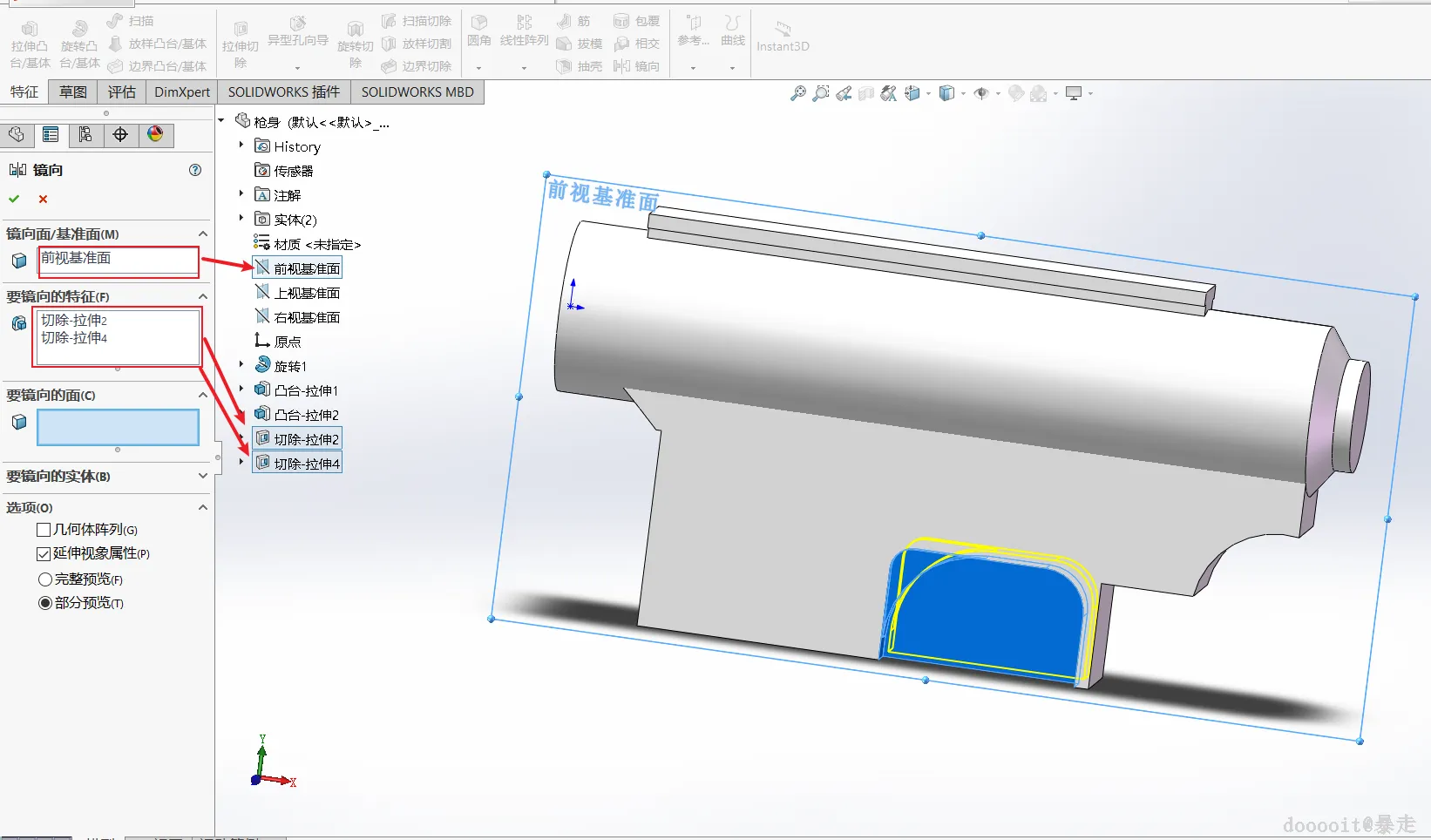

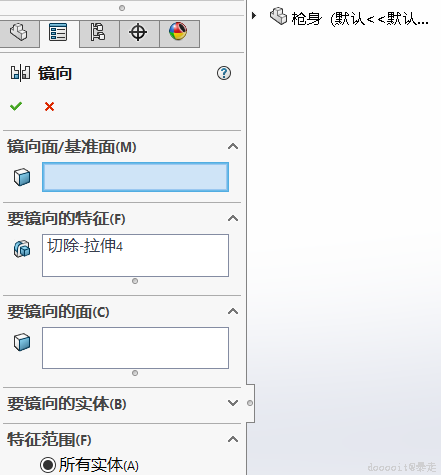

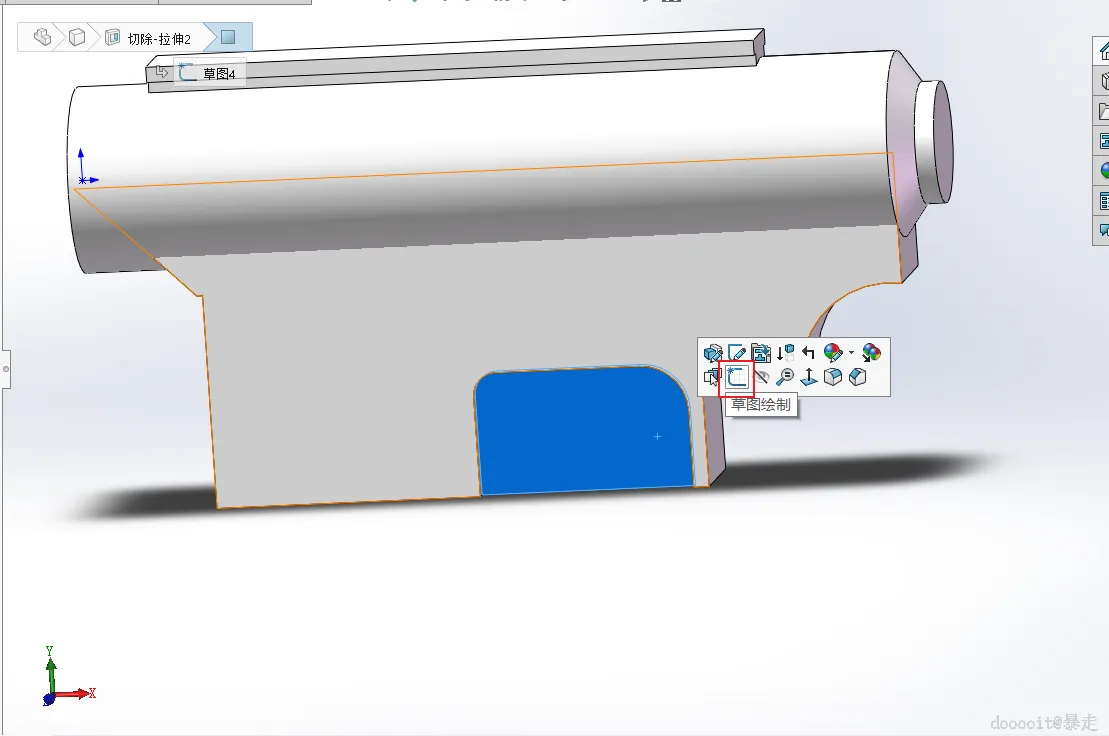

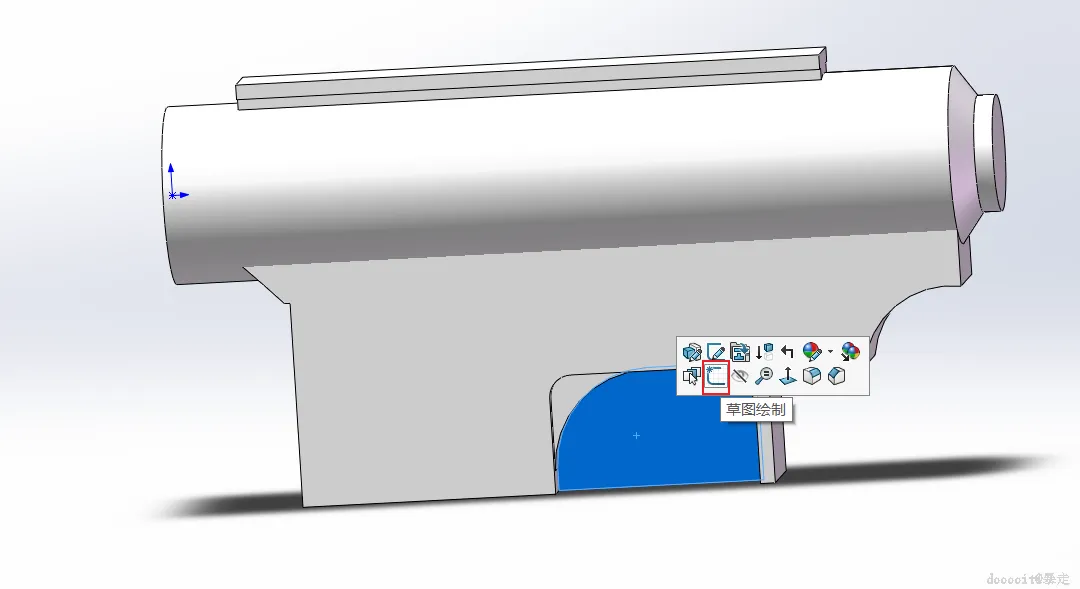

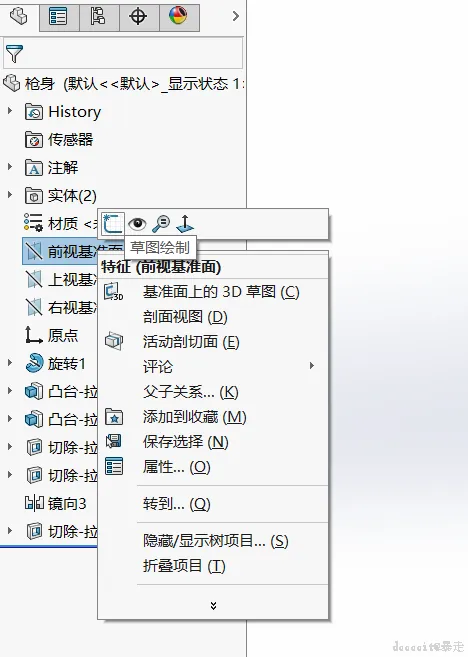

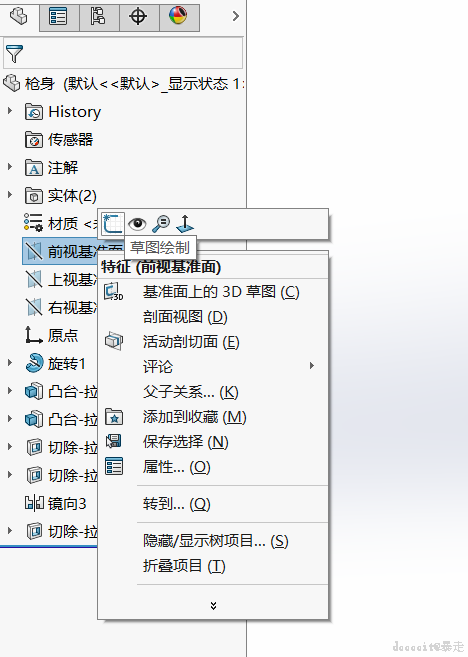

绘制前视基准面

1. 进入草图模式：
2. 双击前视基准面进入草图模式，或者右键点击该基准面并从弹出菜单中选择“草图绘制”。

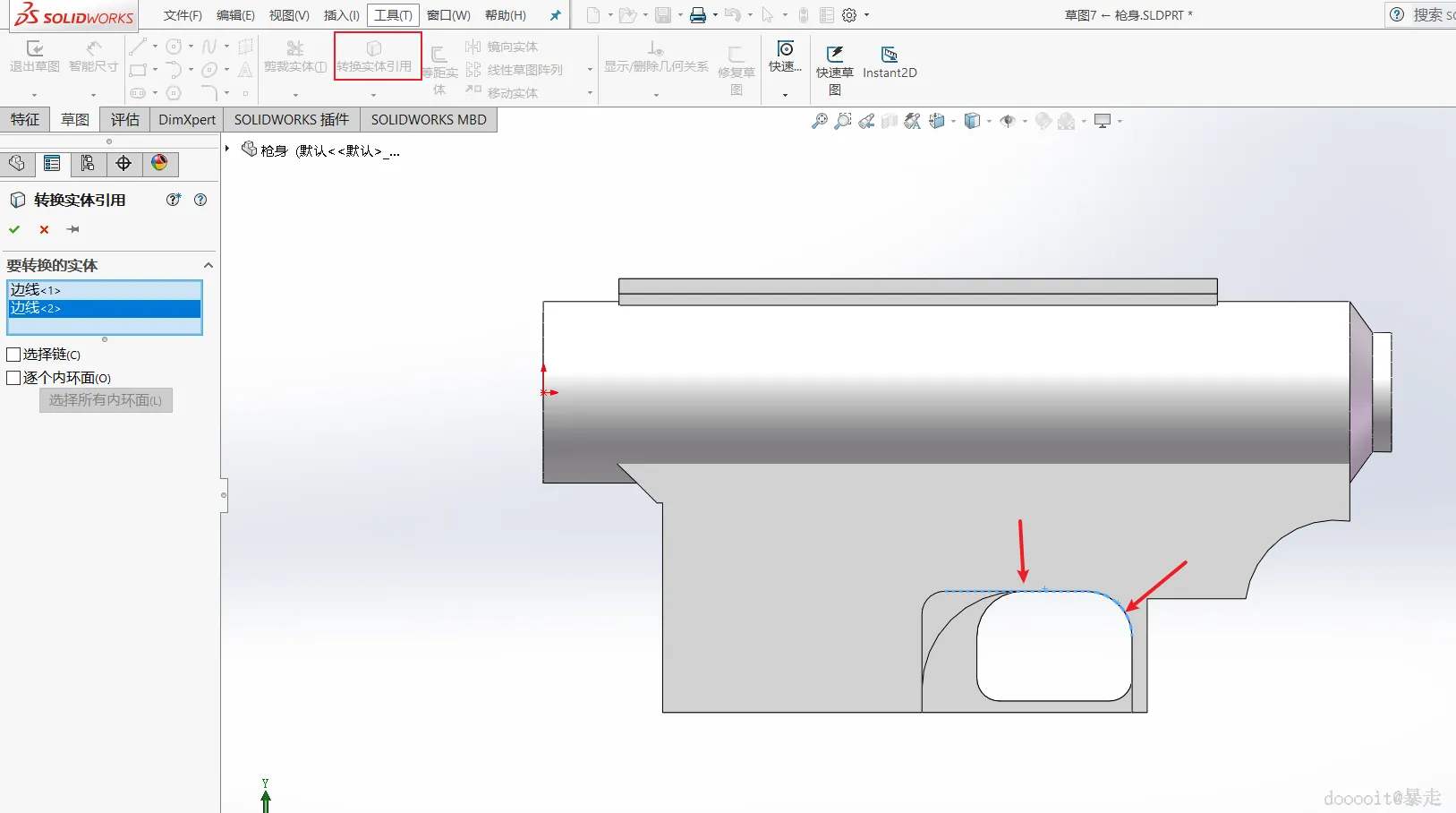

对扳机槽顶部部分进行实体转换引用

1. 转换实体引用：
2. 选择“转换实体引用”工具（通常位于“草图”选项卡）。
3. 点击扳机槽顶部的边缘，将其转换为草图中的参考几何体。

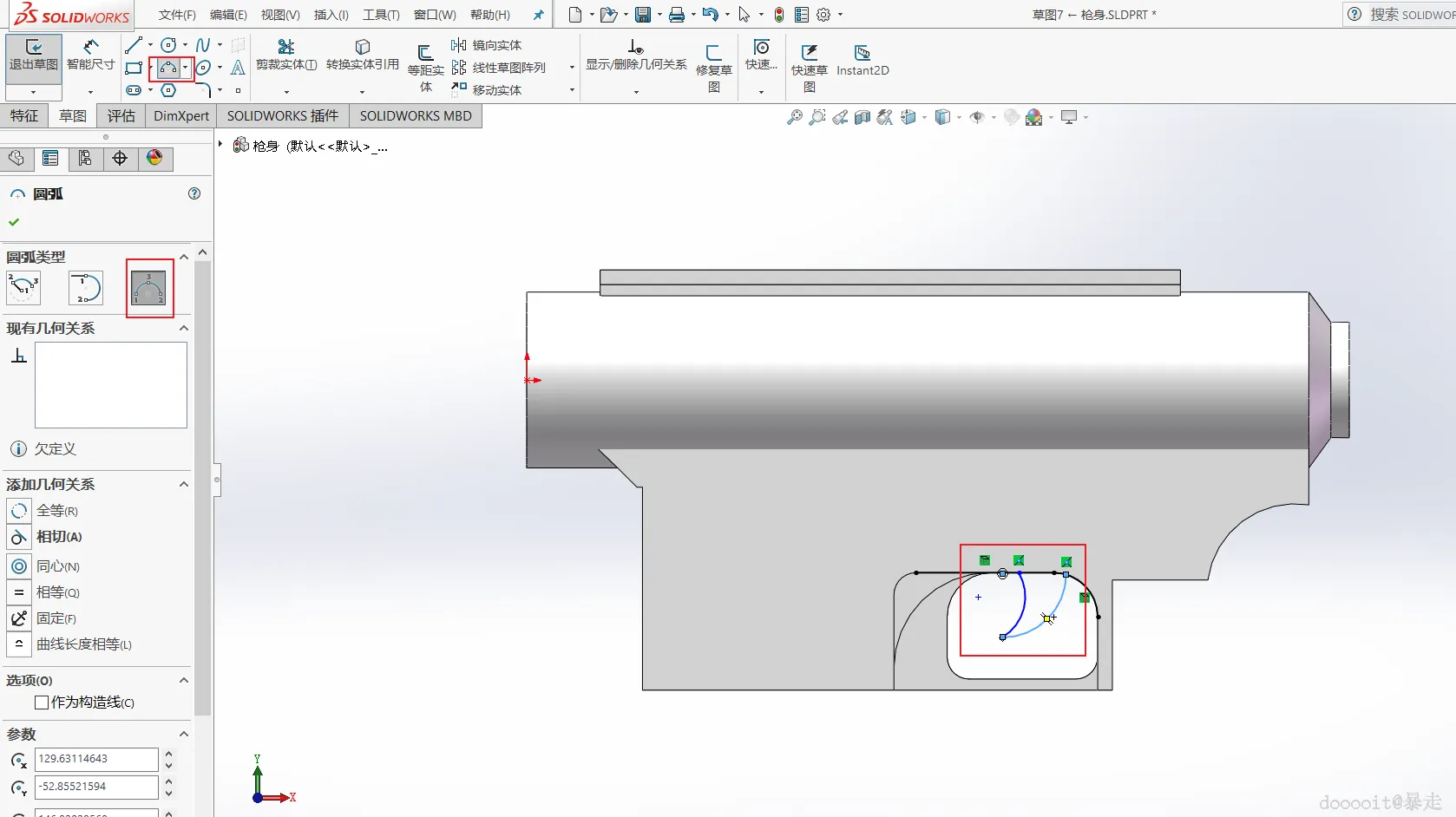

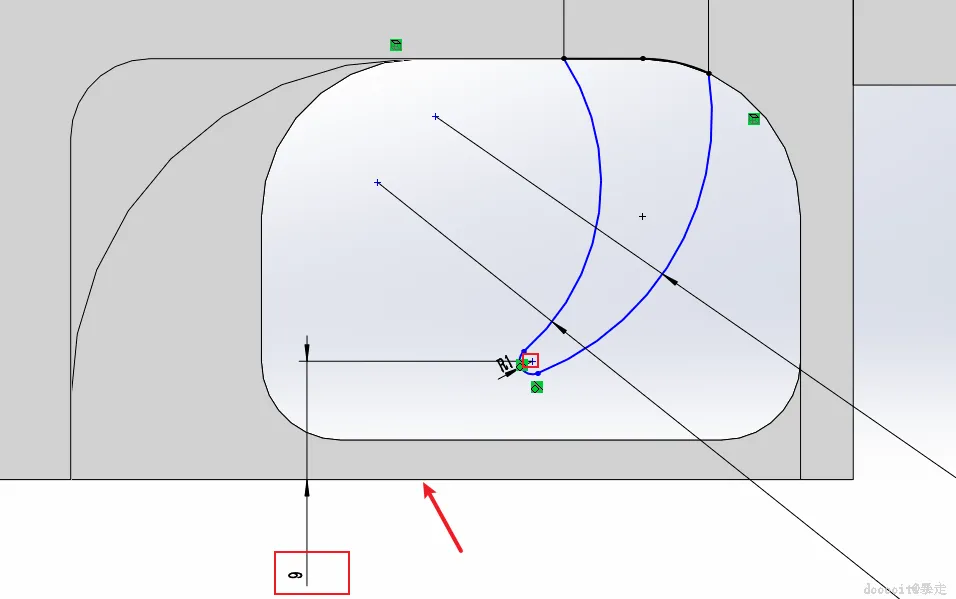

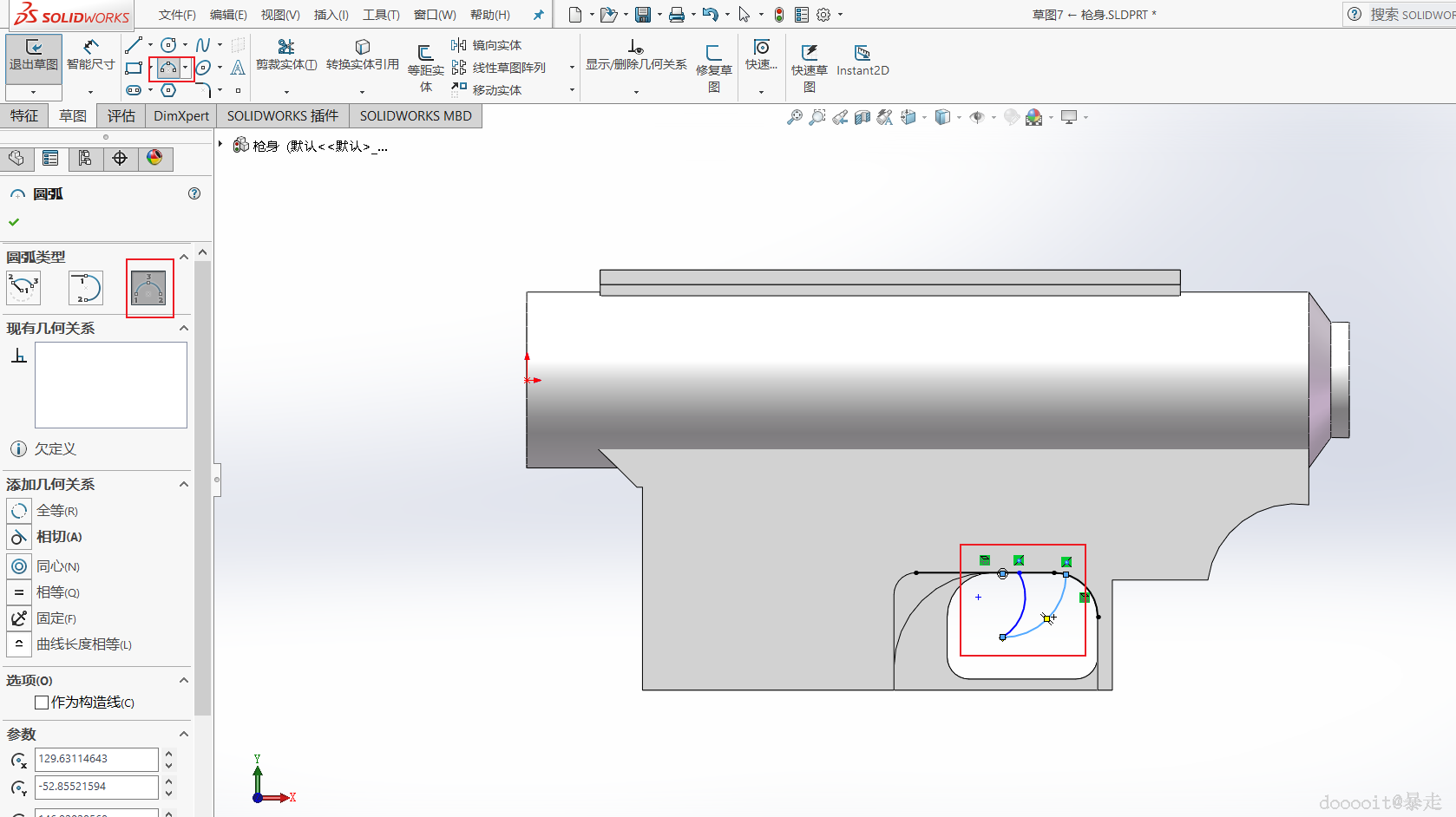

使用两条三点圆弧画一个小月牙

1. 绘制第一条三点圆弧：
2. 选择“三点圆弧”工具。
3. 点击三个点来定义第一条圆弧：起点、终点和控制点。
4. 绘制第二条三点圆弧：
5. 再次使用“三点圆弧”工具。
6. 点击另外三个点来定义第二条圆弧，使其与第一条圆弧形成一个封闭的小月牙形状。

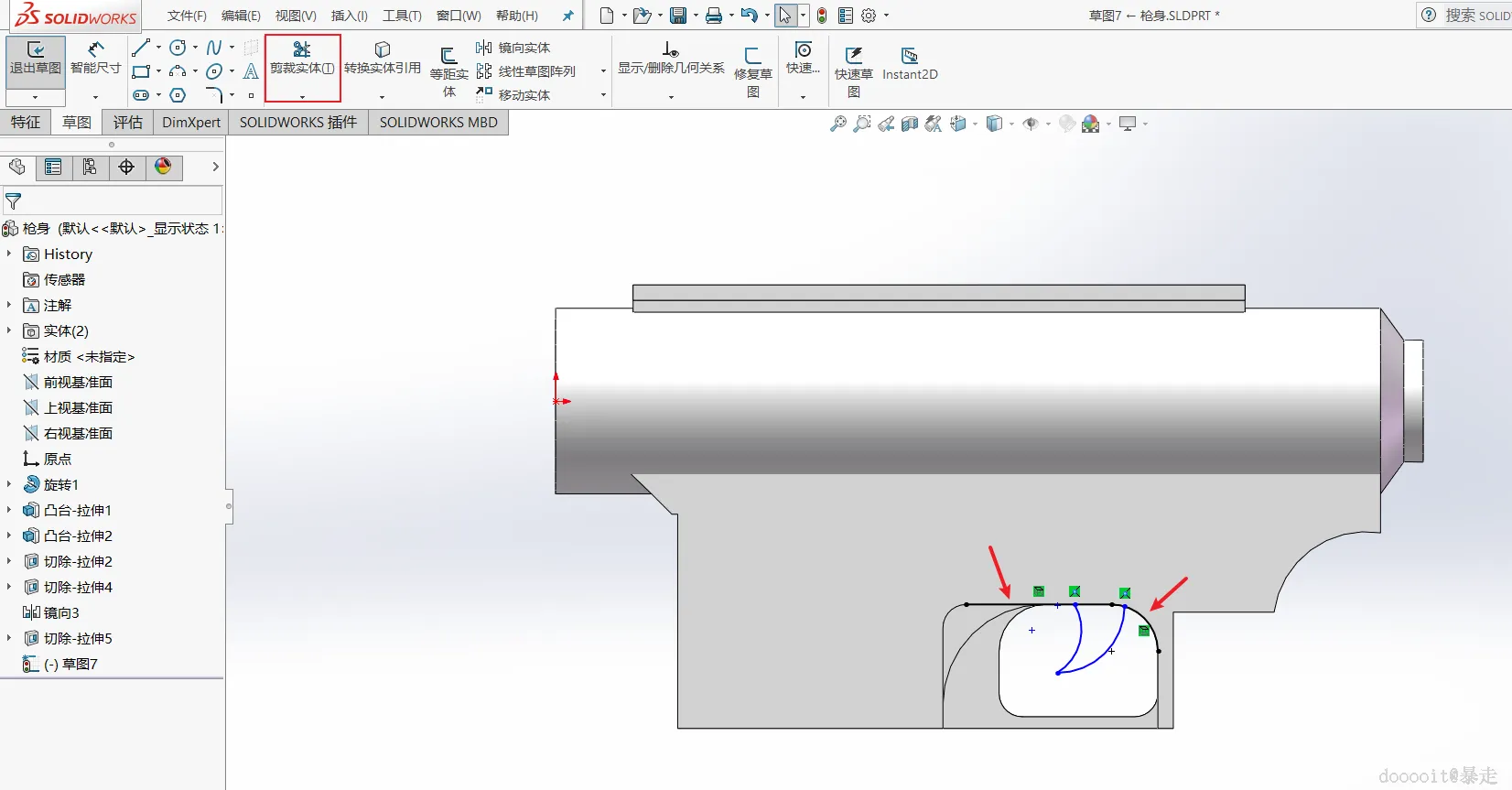

裁剪多余线条

1. 使用裁剪工具：
2. 选择“裁剪”工具（通常在“草图”选项卡下）。
3. 点击并拖动鼠标以去除所有不必要的直线和曲线，只保留构成小月牙的部分。

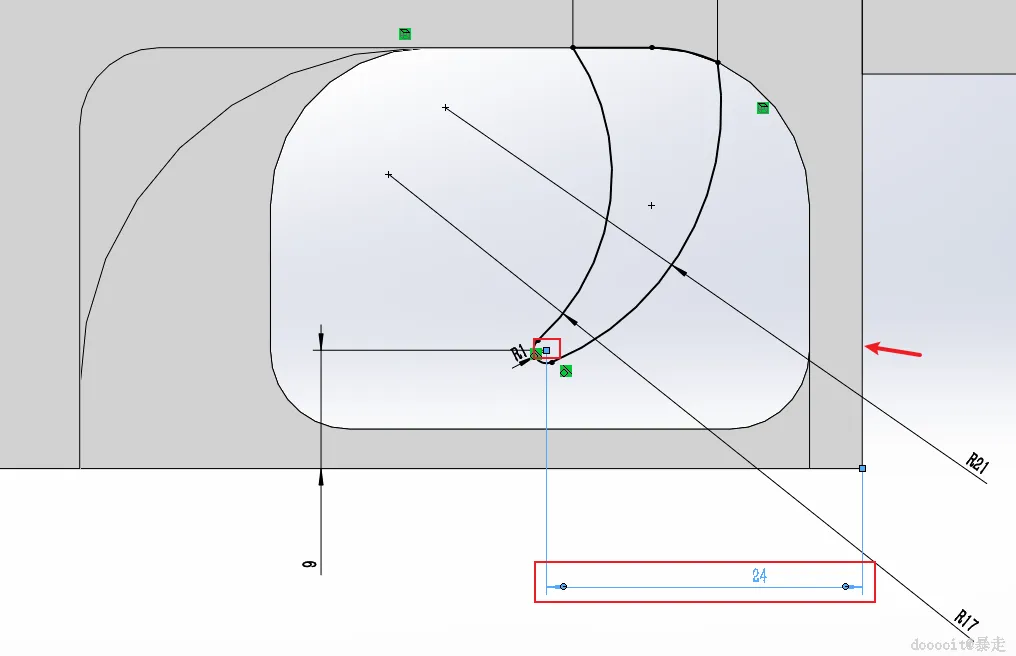

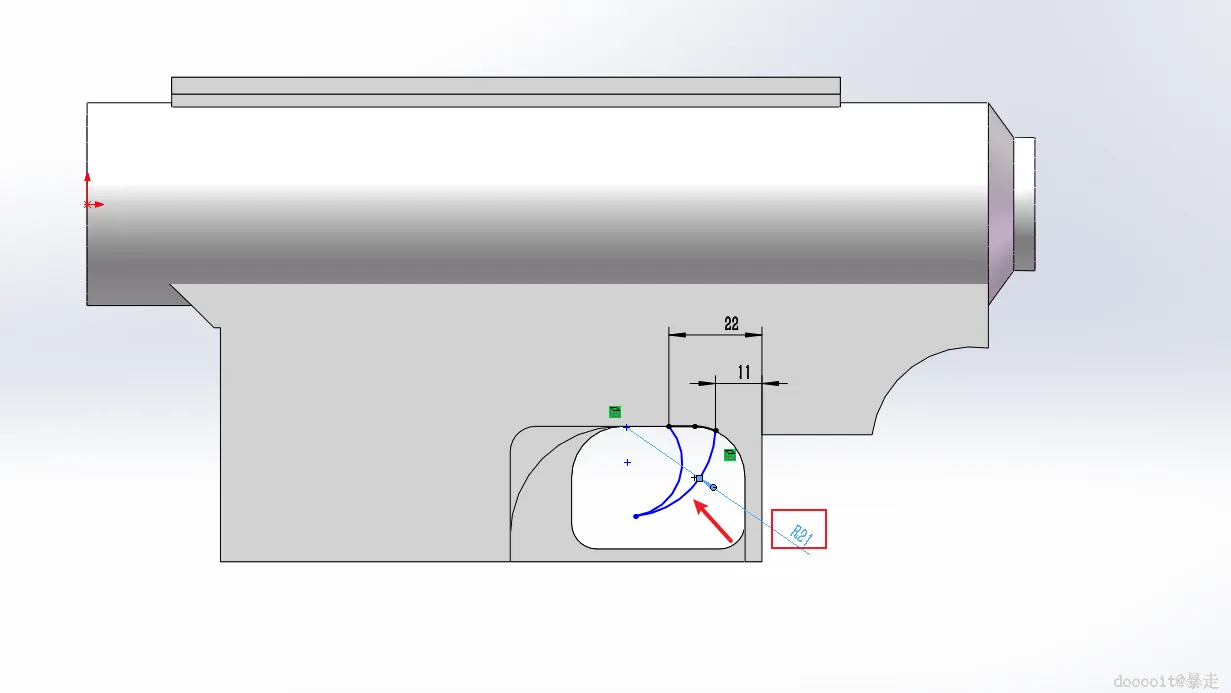

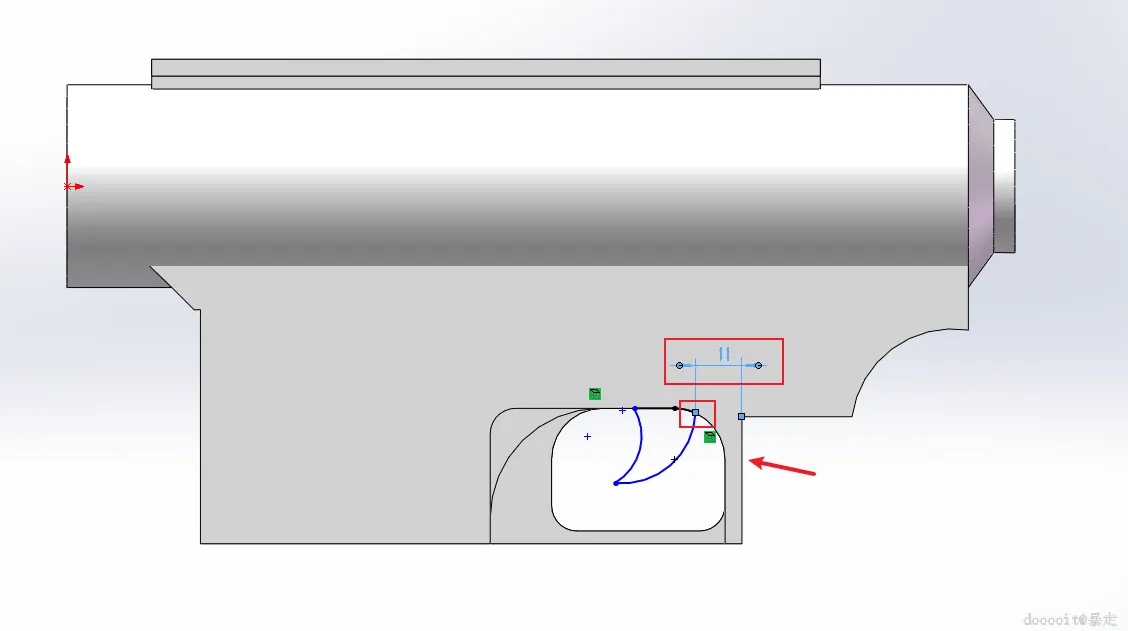

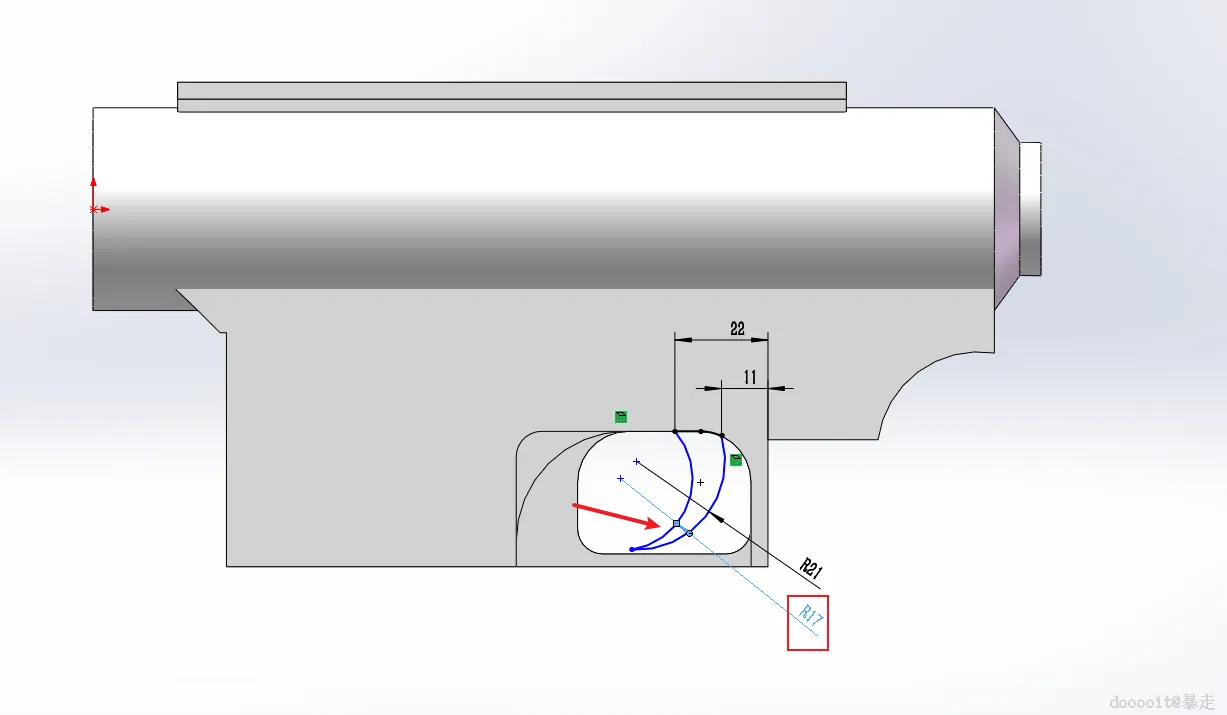

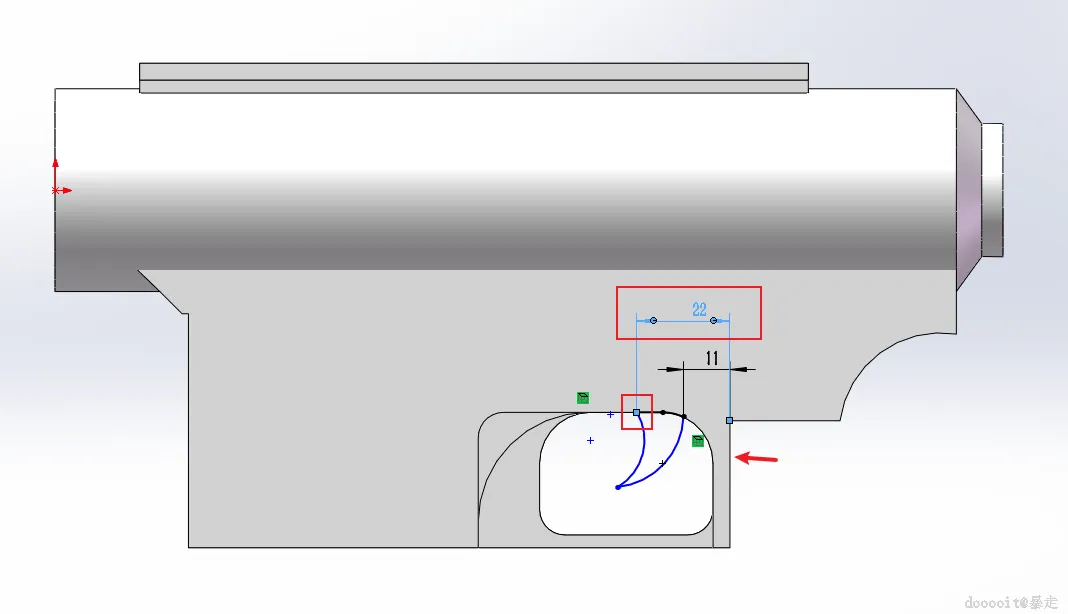

标注月牙和主体之间的尺寸

1. 使用智能尺寸工具：
2. 选择“智能尺寸”工具。
3. 分别点击月牙的关键点（如圆弧的端点或控制点）和主体上的相应位置，标注它们之间的距离。

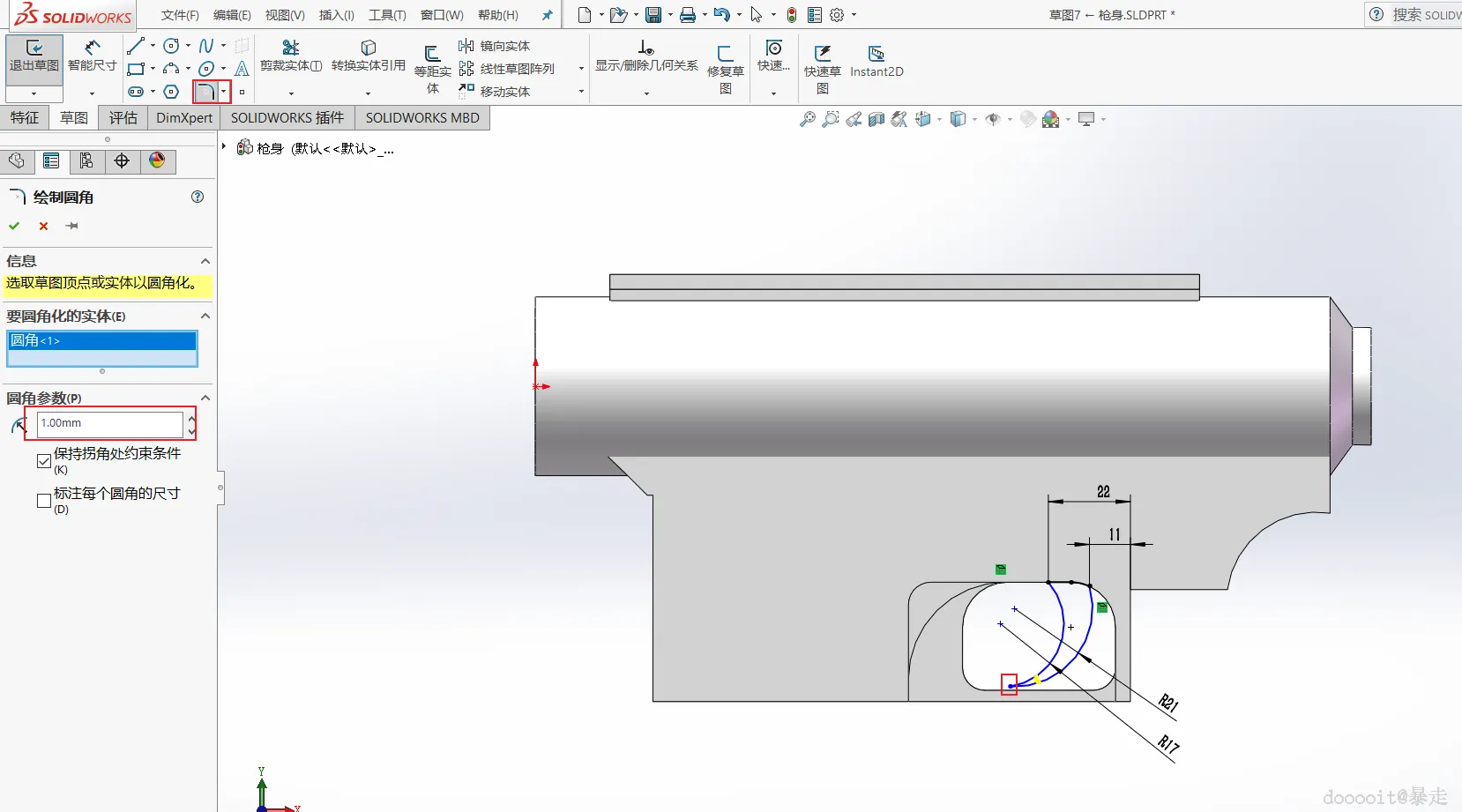

添加圆角并设置参数

1. 选择圆角工具：
2. 在“草图”选项卡中找到并点击“圆角”工具。
3. 应用圆角参数：
4. 选中小月牙的所有尖角（即圆弧与其他线段相交的点）。
5. 输入圆角半径1mm，然后点击确认以应用圆角设置。

完成草图并退出

1. 退出草图：
2. 点击“退出草图”按钮保存你的工作。
