纸板折弯机

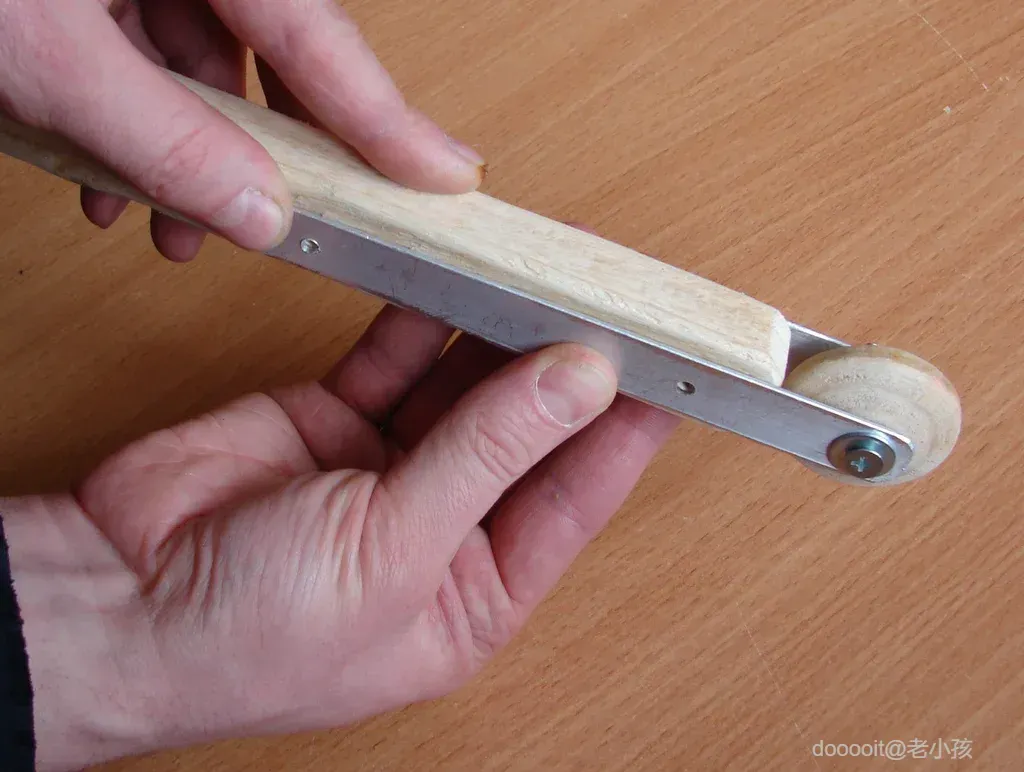

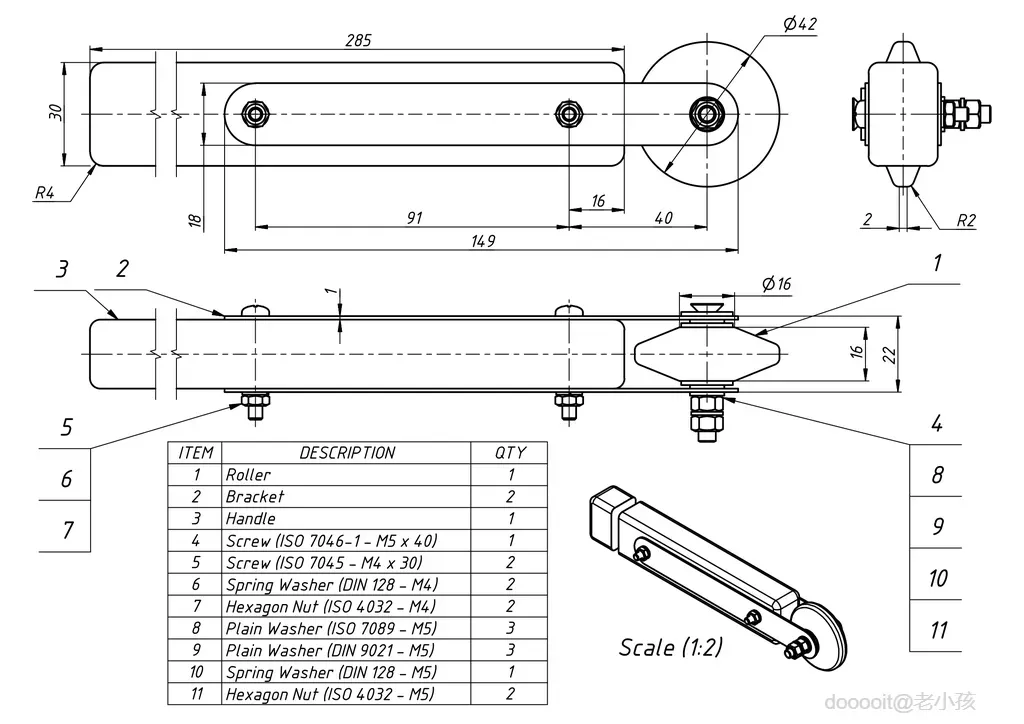

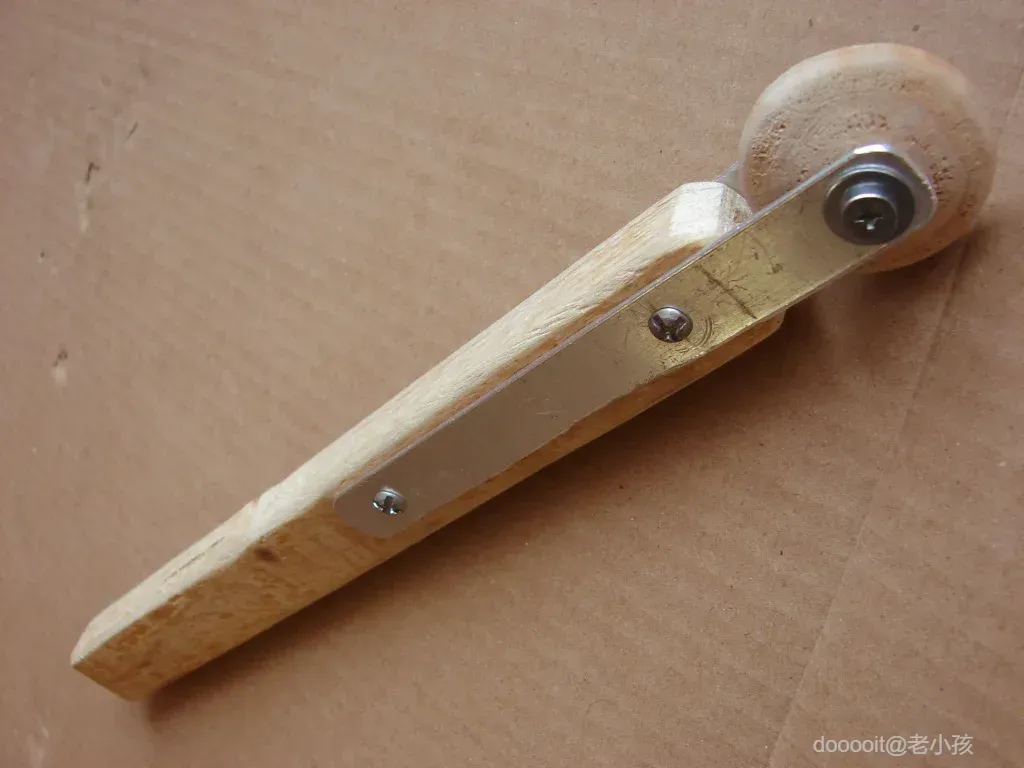

根据设计图，“手工”部件包括：滚轮、手柄和两个支架（链接 1（谷歌驱动器）、链接 2（yandex 驱动器））。主要部件是滚轮。您可以使用车床（或手锉 ;-)）从木制圆柱体制作滚轮。请记住，滚轮的外部工作表面需要具有适当的宽度（不超过 4-5 毫米）和形状（圆边）。对于支架，您可以使用合适的铝板或钢板。我使用一块标准铝角型材通过沿角边切割制成这些元素。手柄是任何具有适当几何形状的木板条。螺丝、螺母、垫圈呢......当然，您可以在设计图和步骤 1 中看到零件清单。但也许你会在你的“家庭作坊”中找到类似的元素。所以，我们已经准备好了所有零件。让我们开始组装。

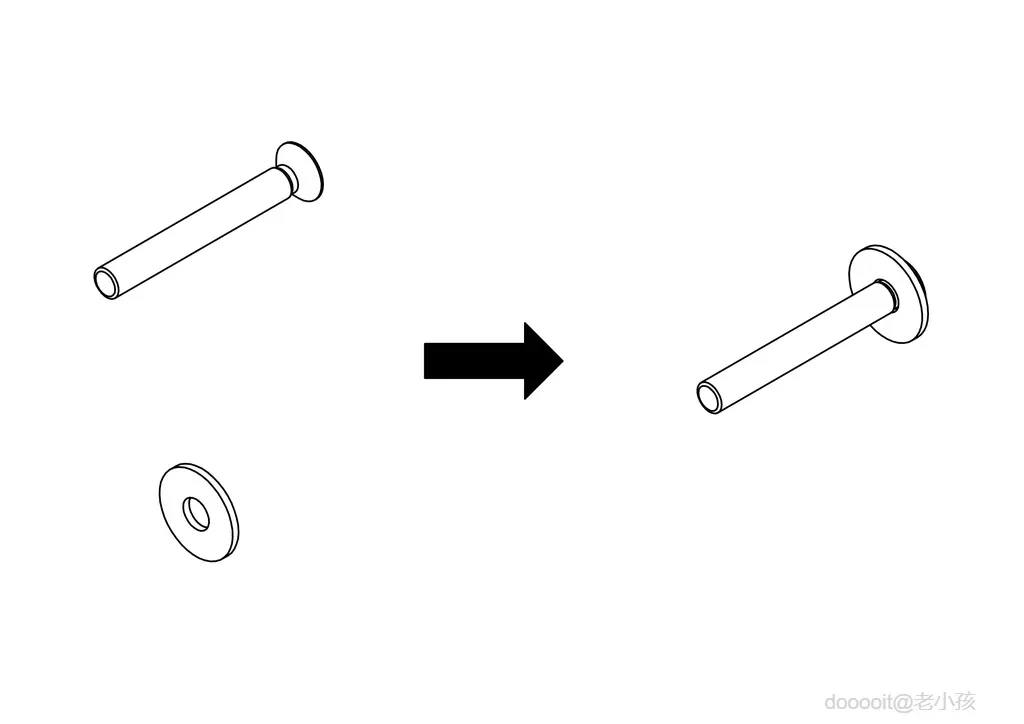

组装的基础是滚轮轴。

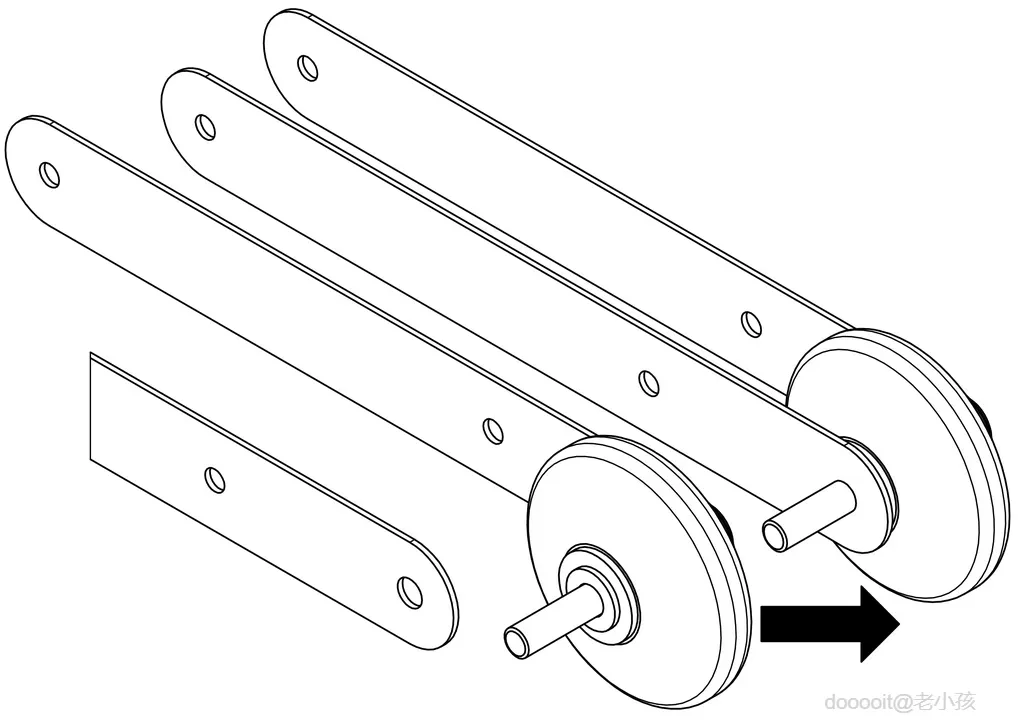

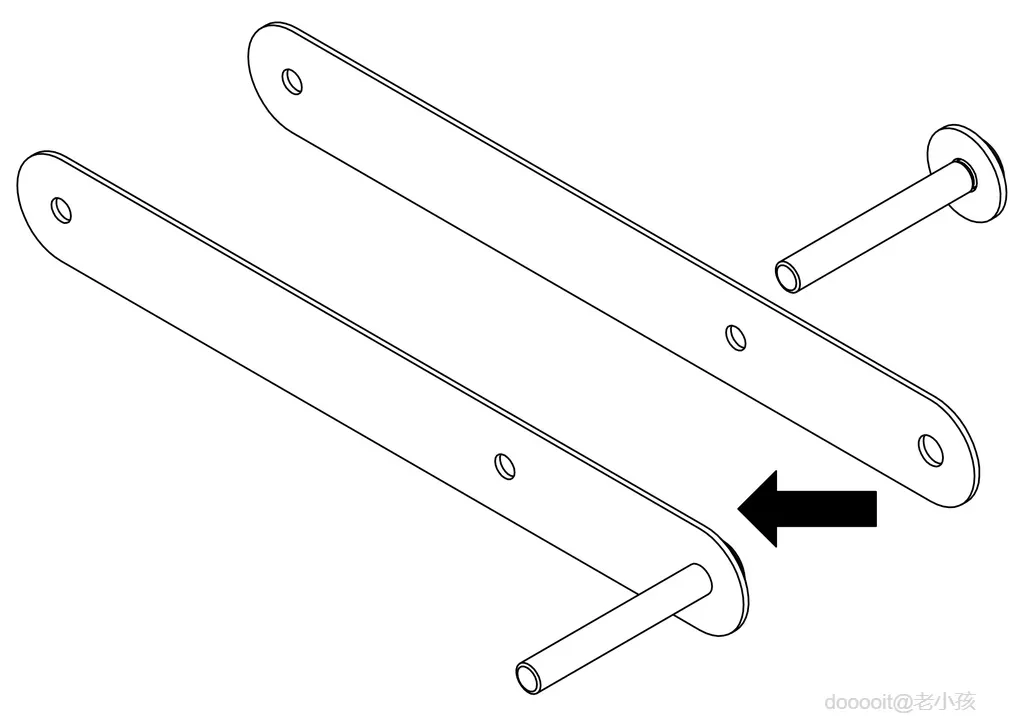

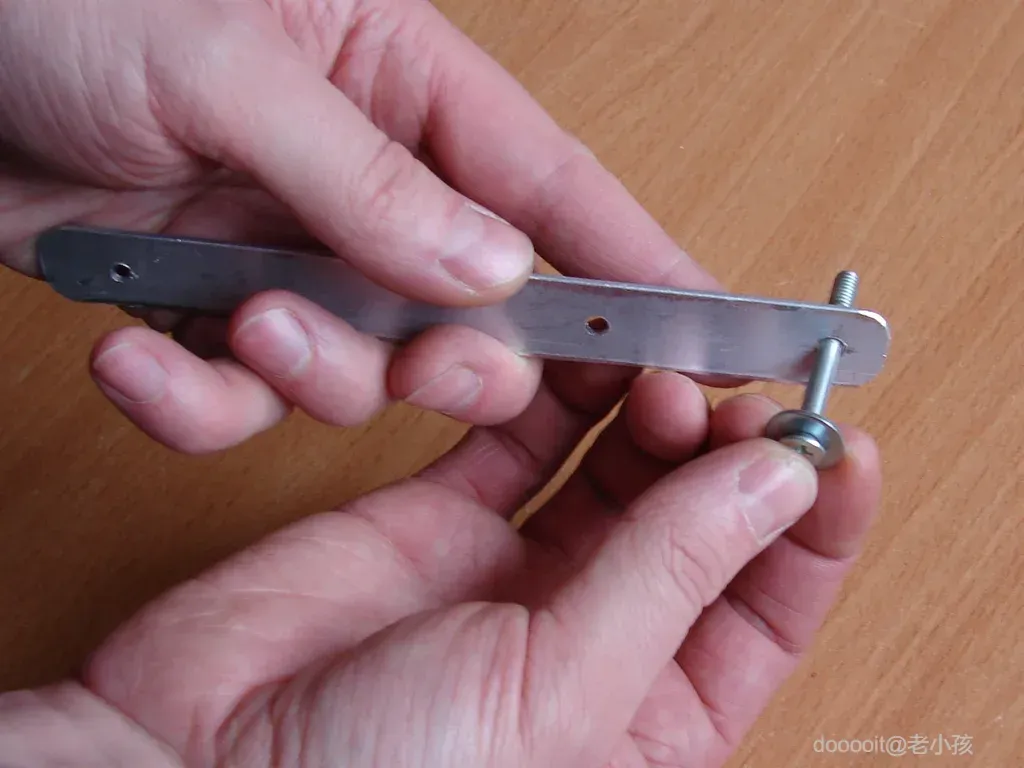

将第一个支架放在轴上。

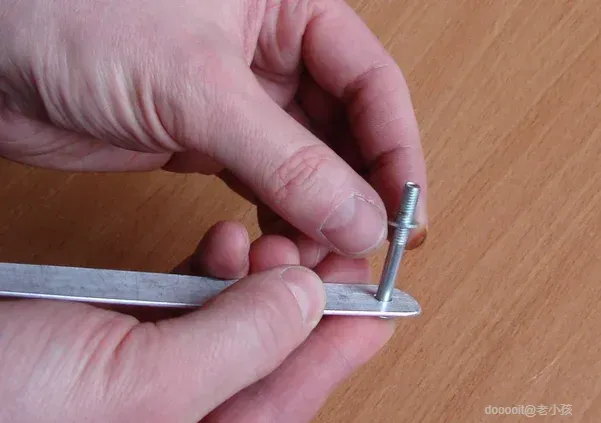

组装螺丝。

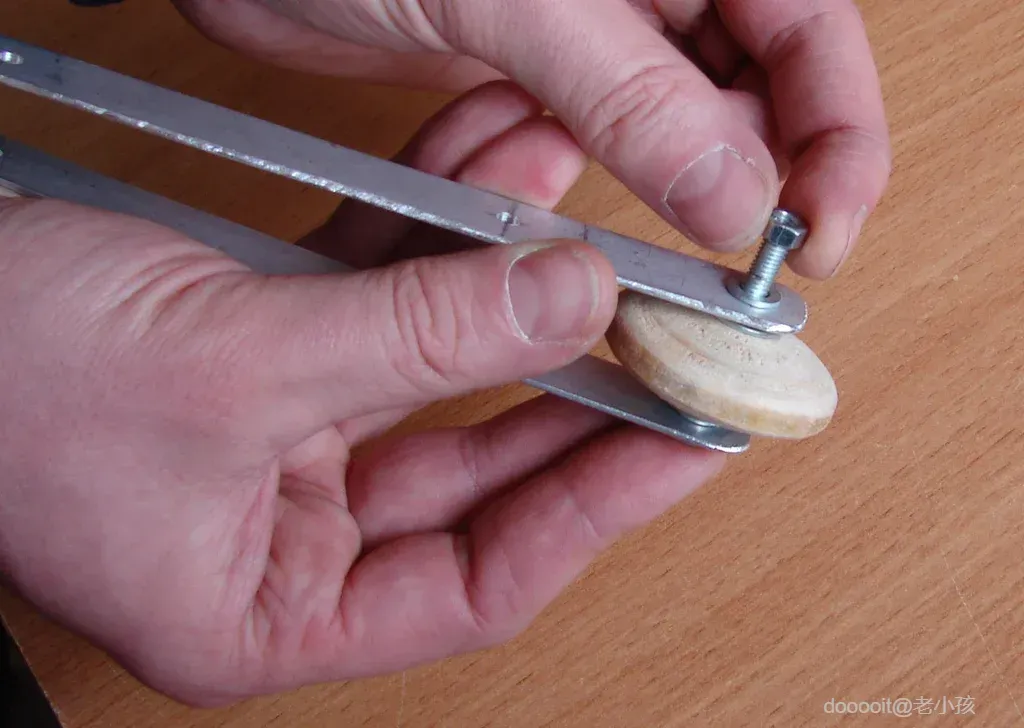

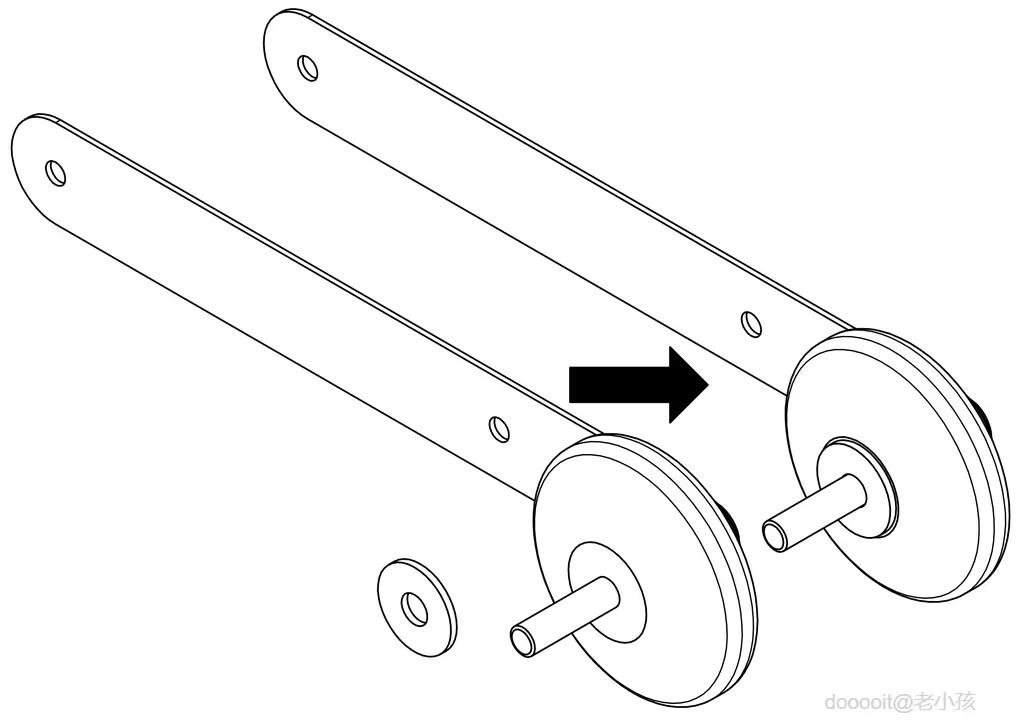

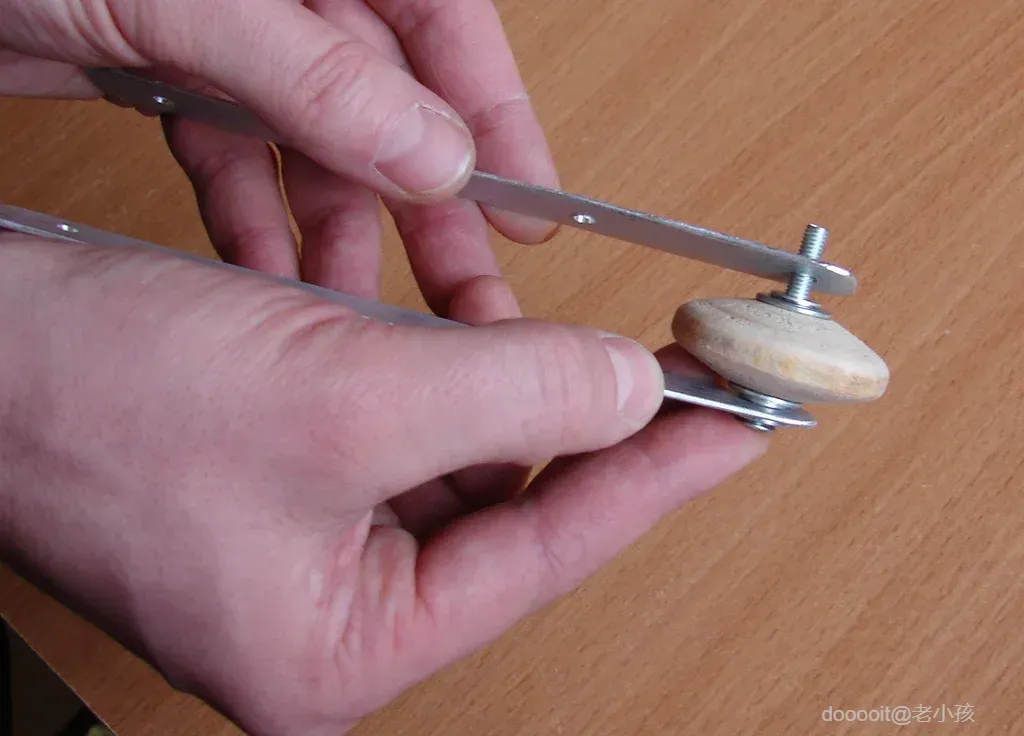

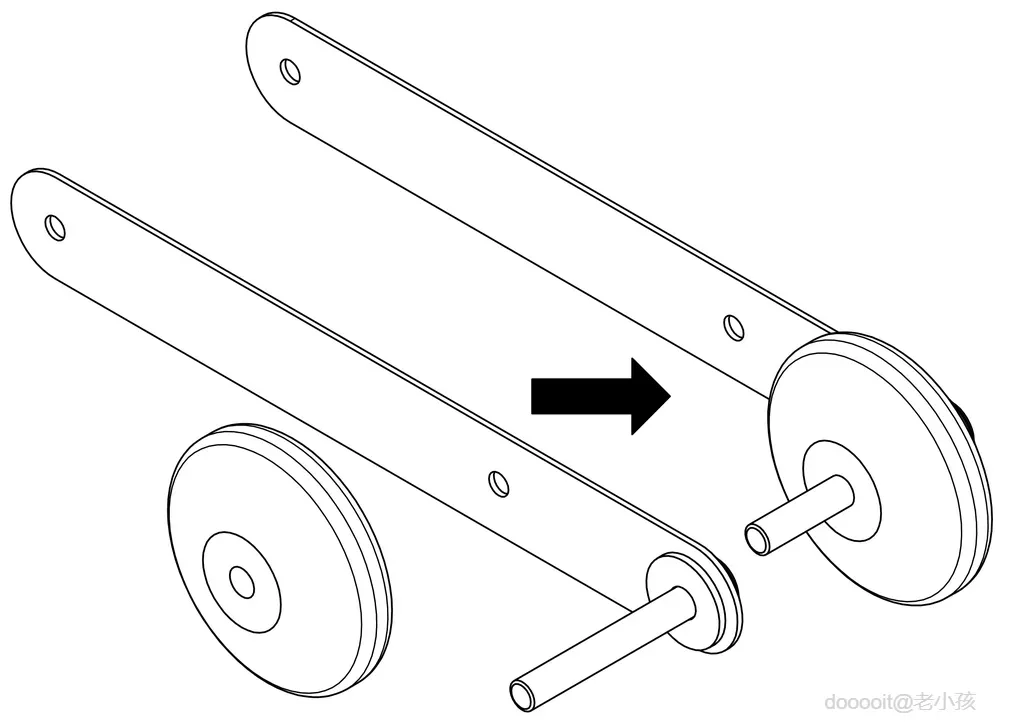

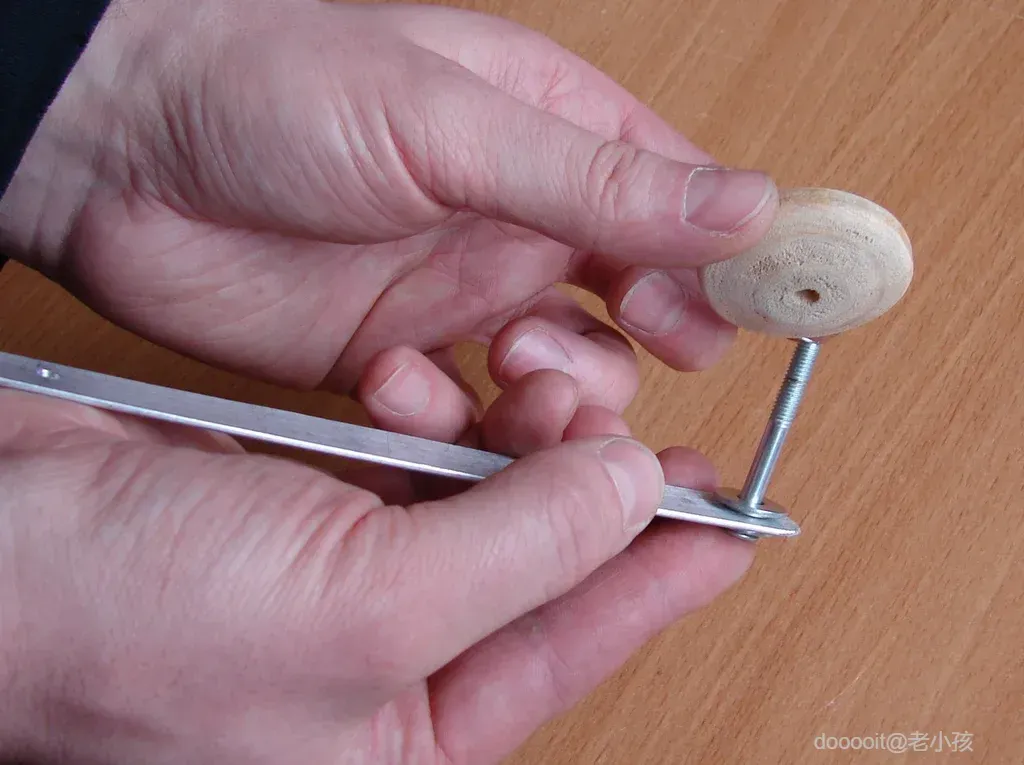

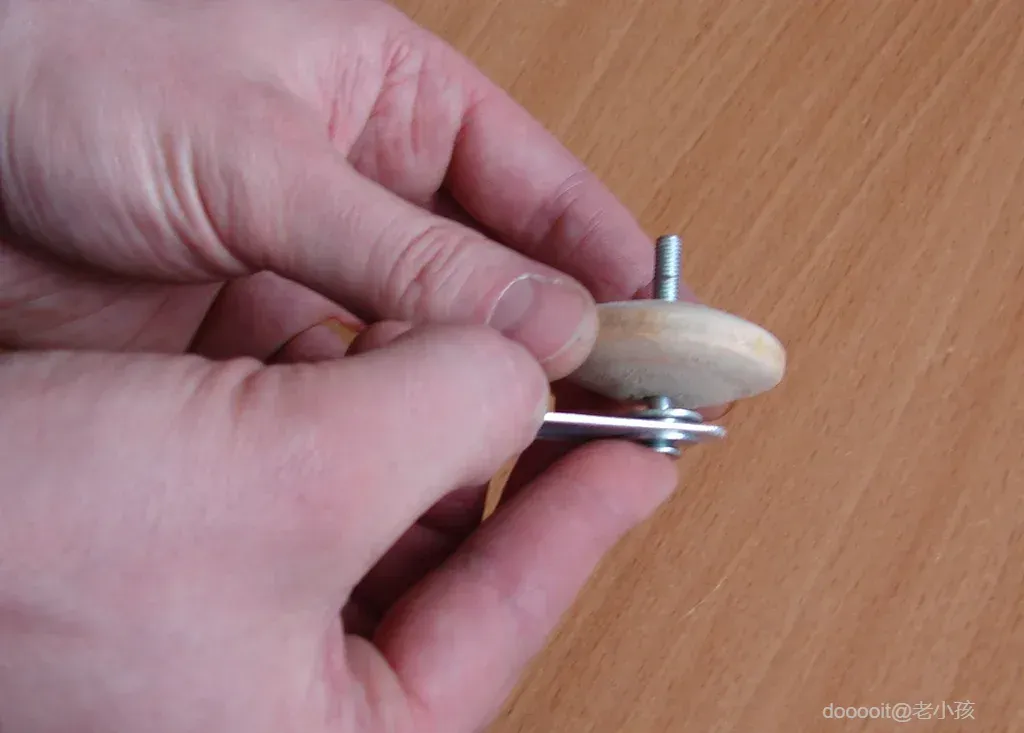

将滚轮放在轴上。

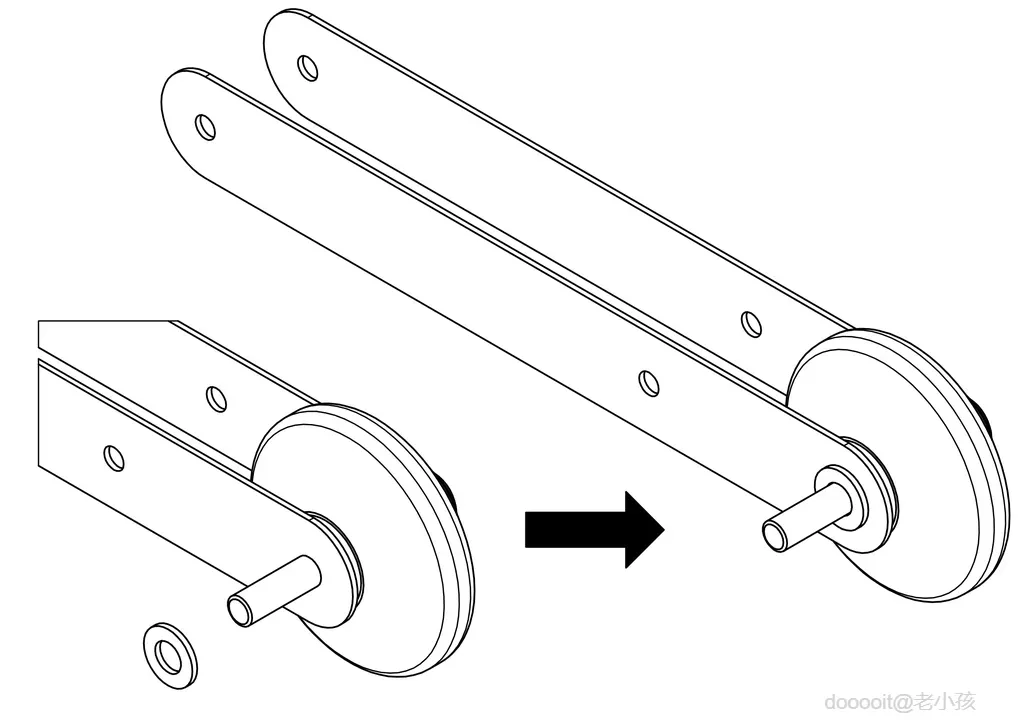

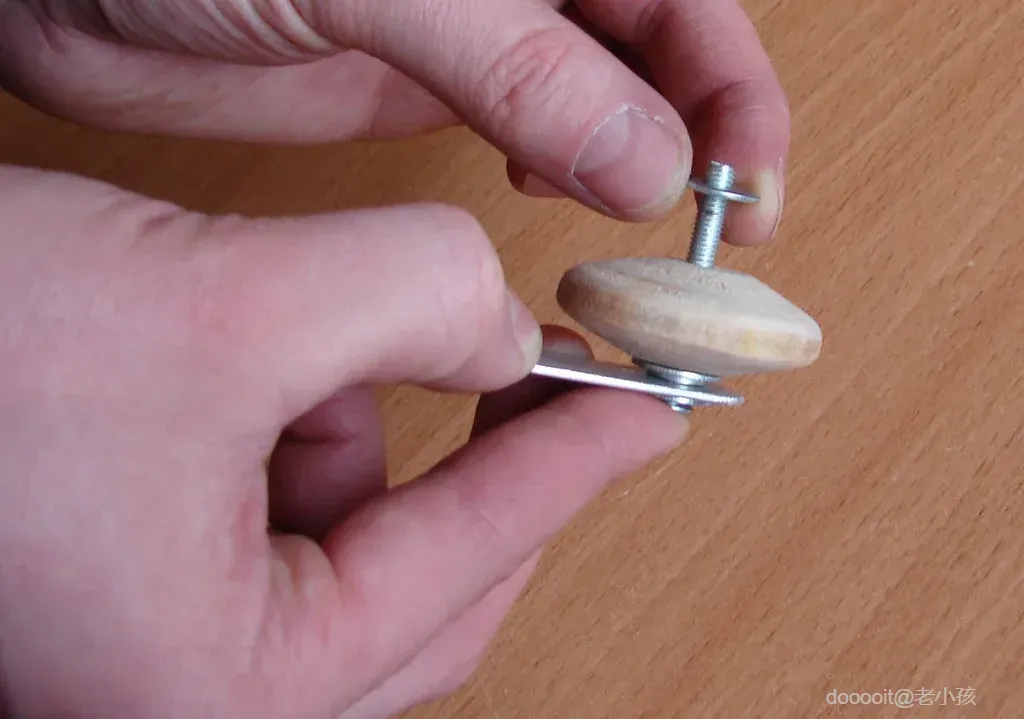

在滚轮的另一侧放置两个垫圈。

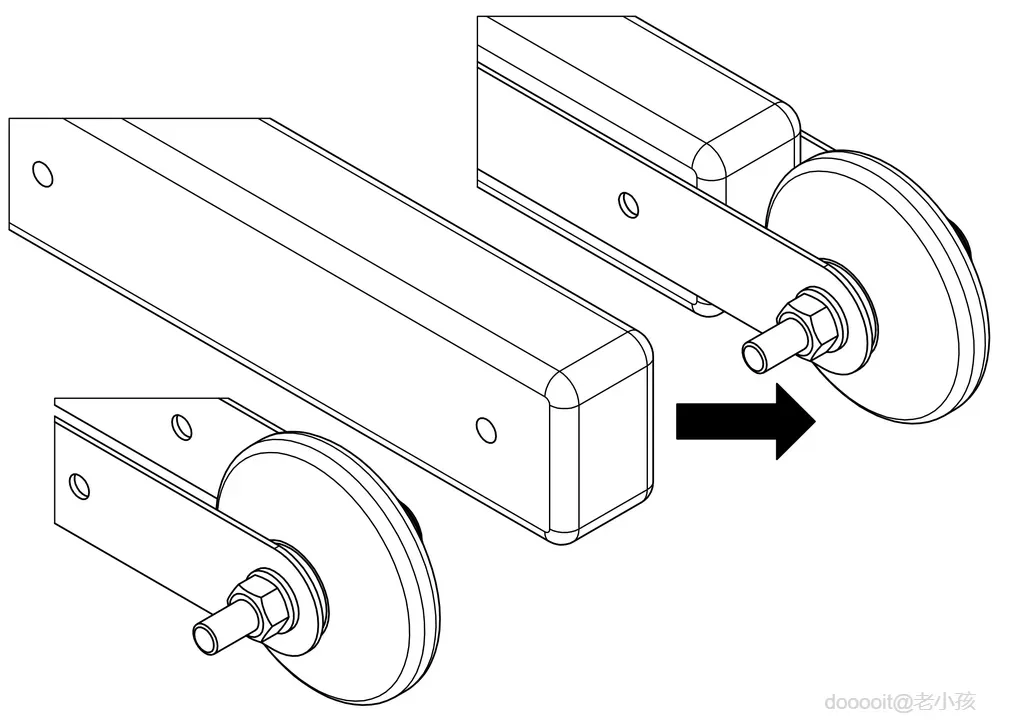

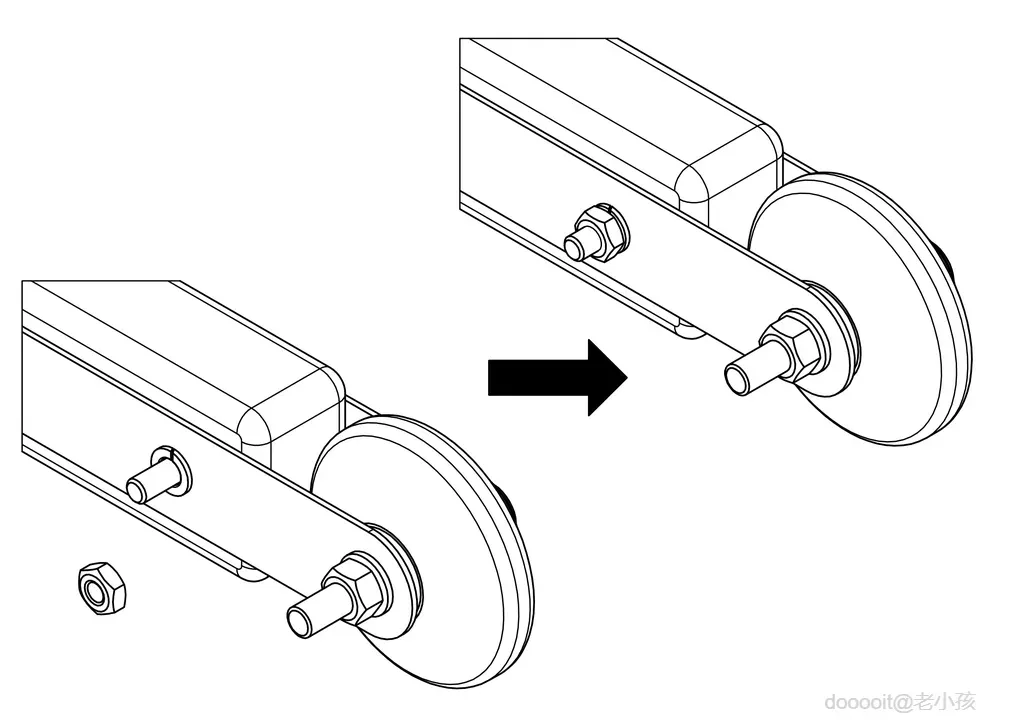

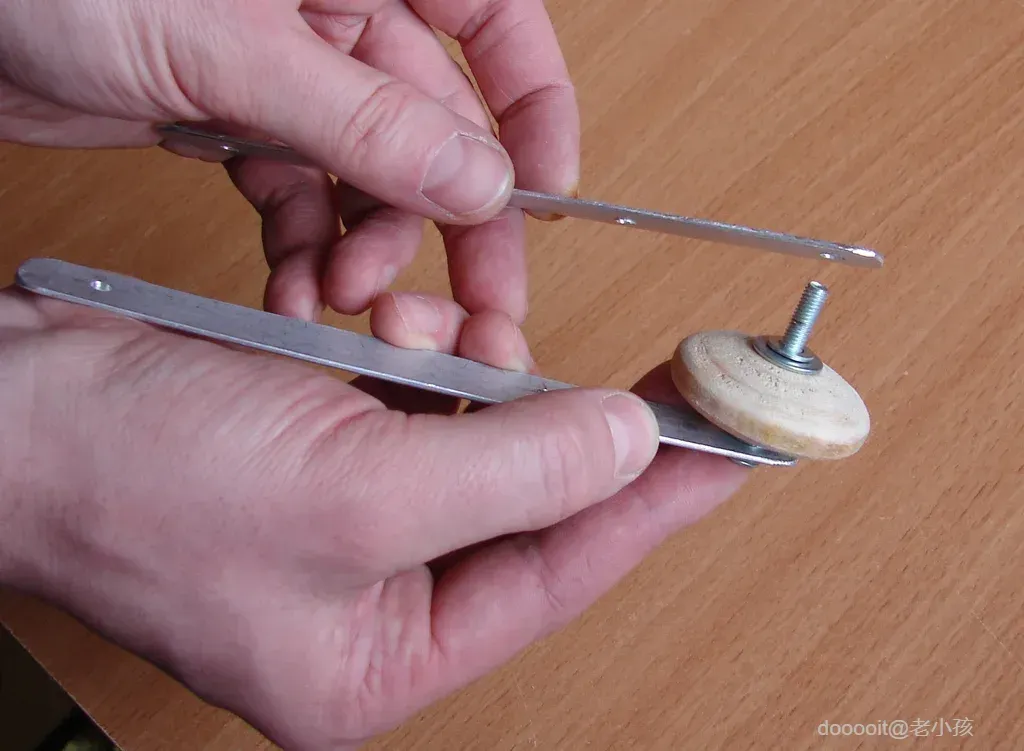

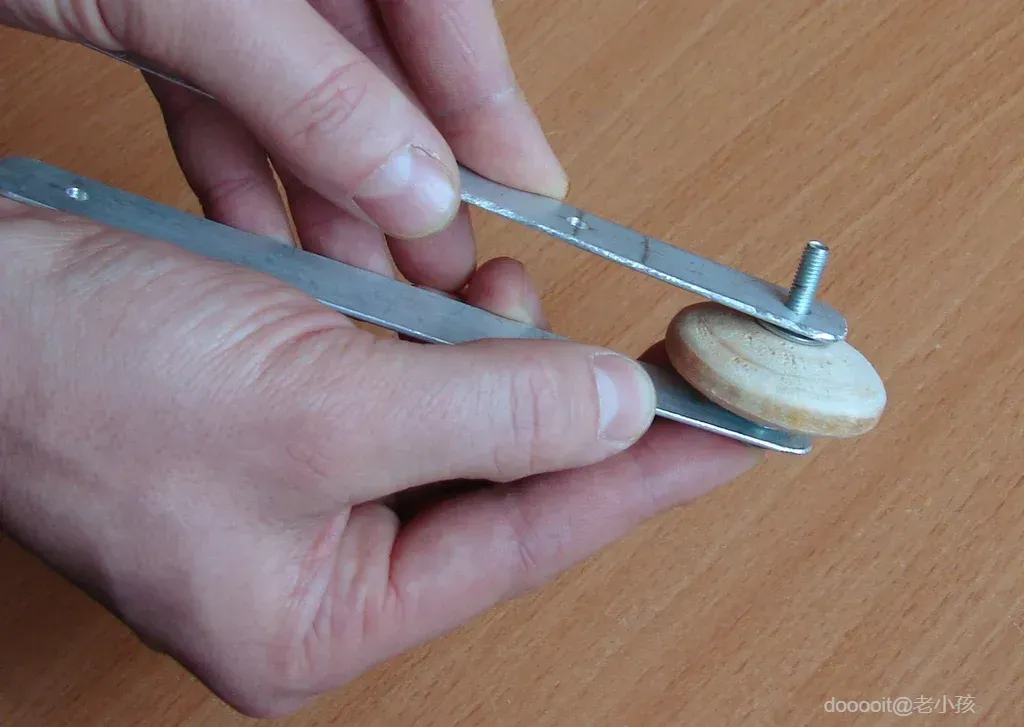

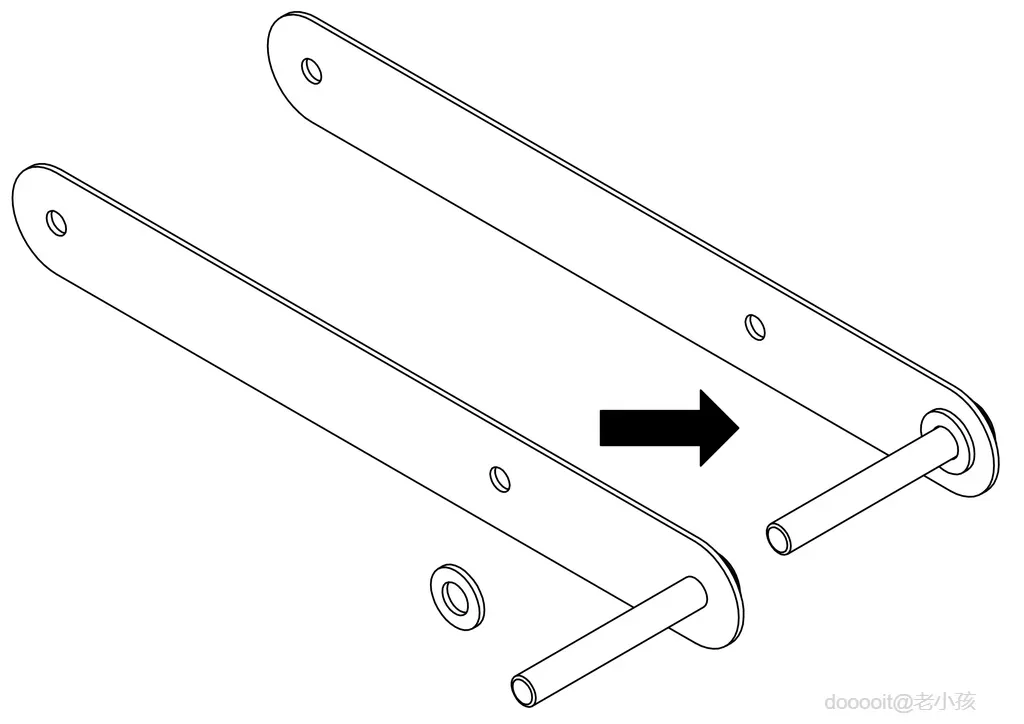

将第二个支架放在轴上。

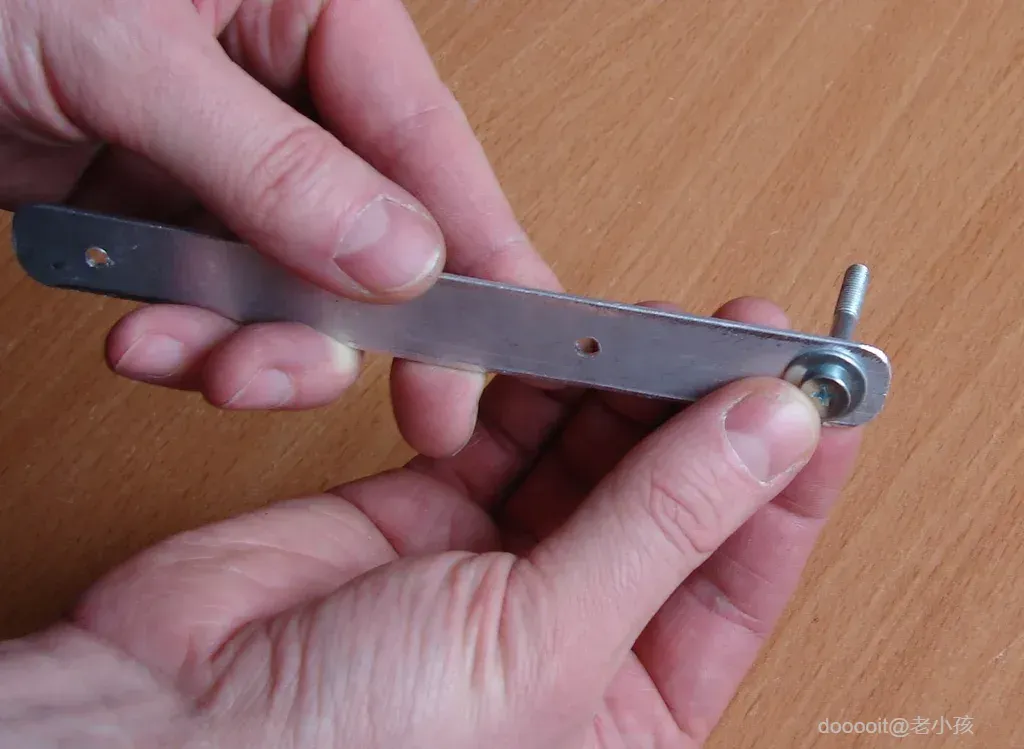

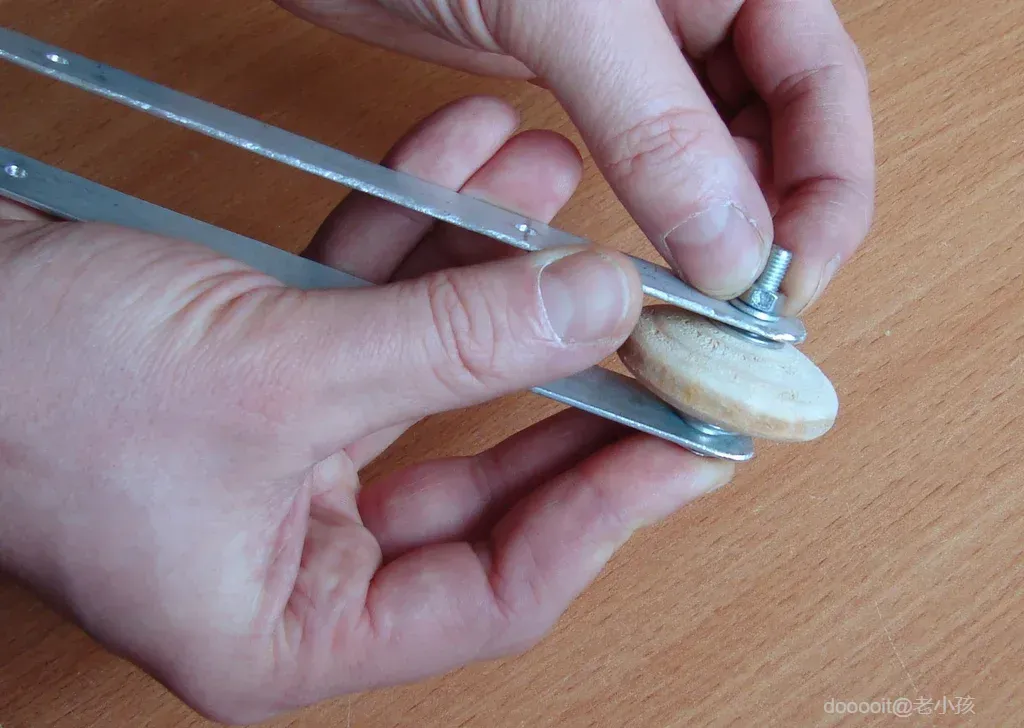

将额外的垫圈放在第二个支架的外表面上。

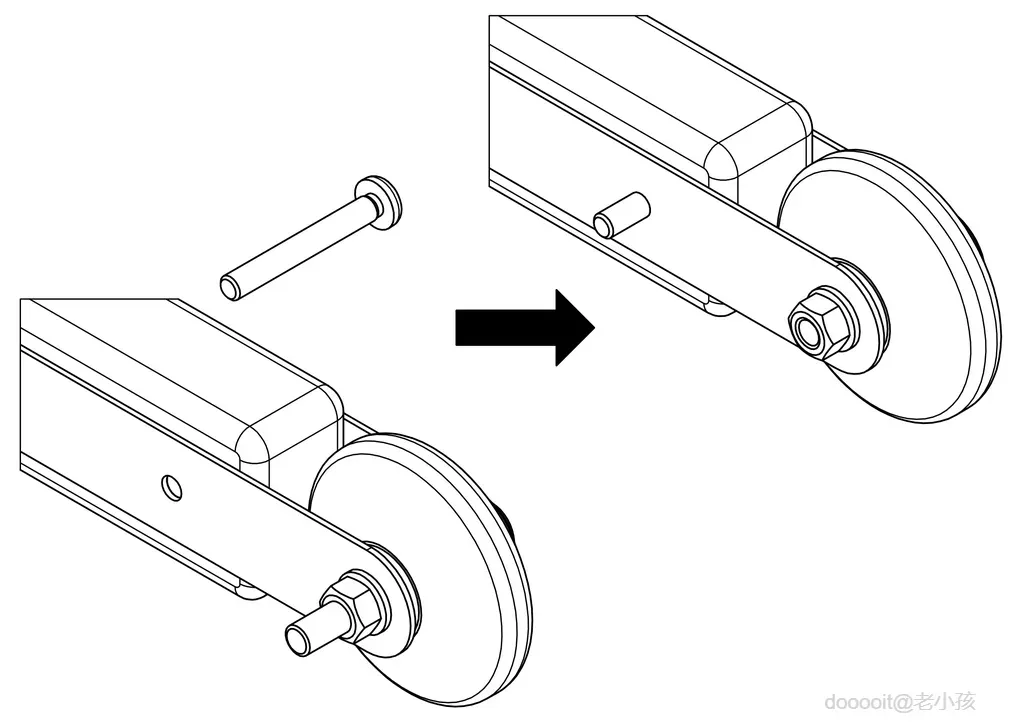

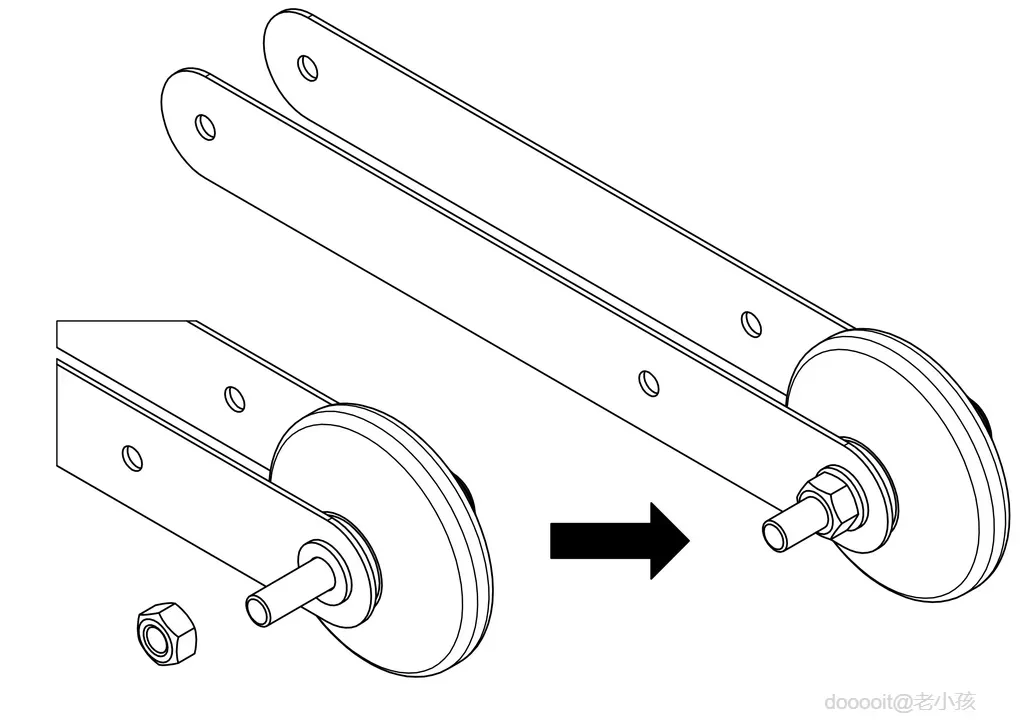

直到最终固定之前我们只使用一个螺母。

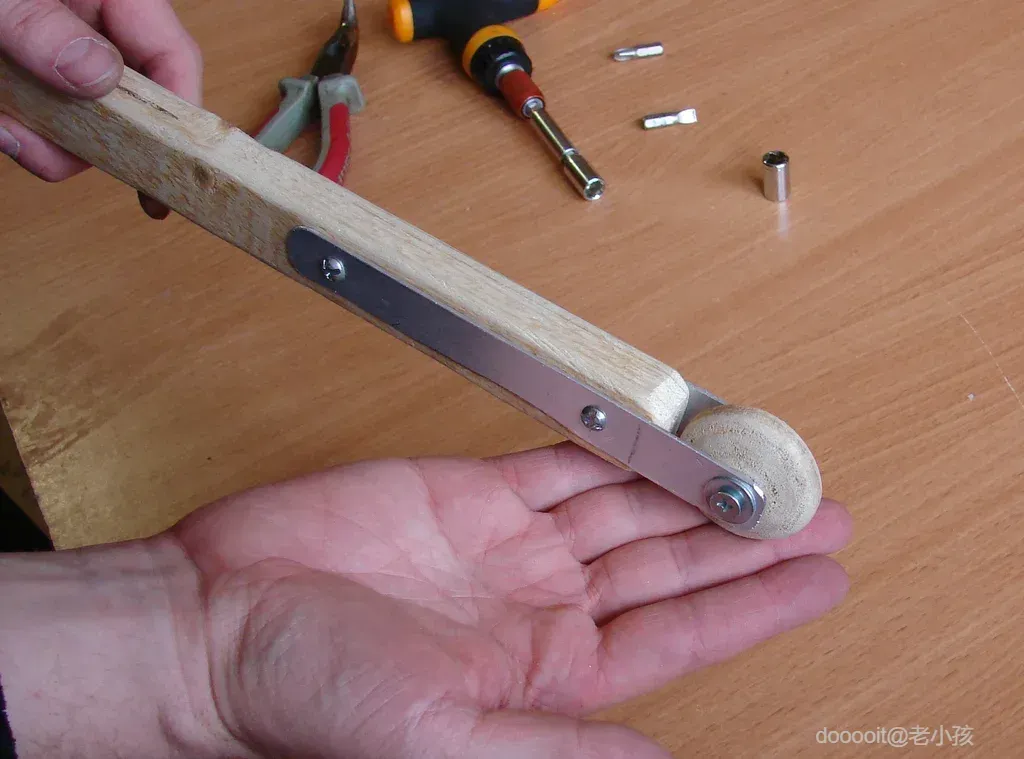

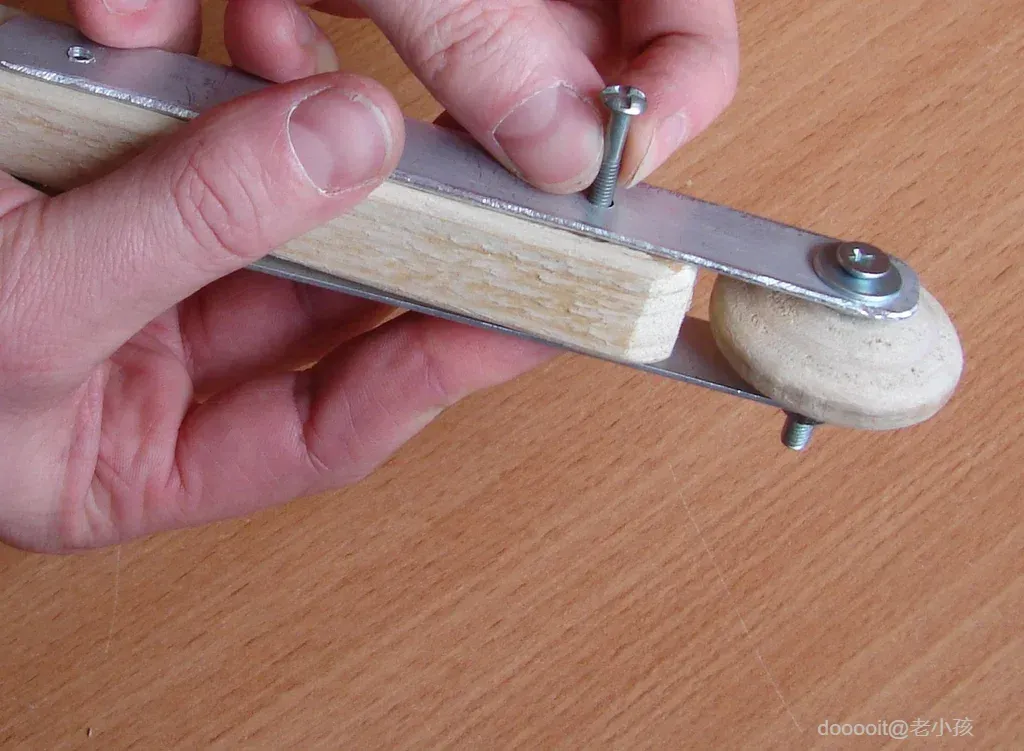

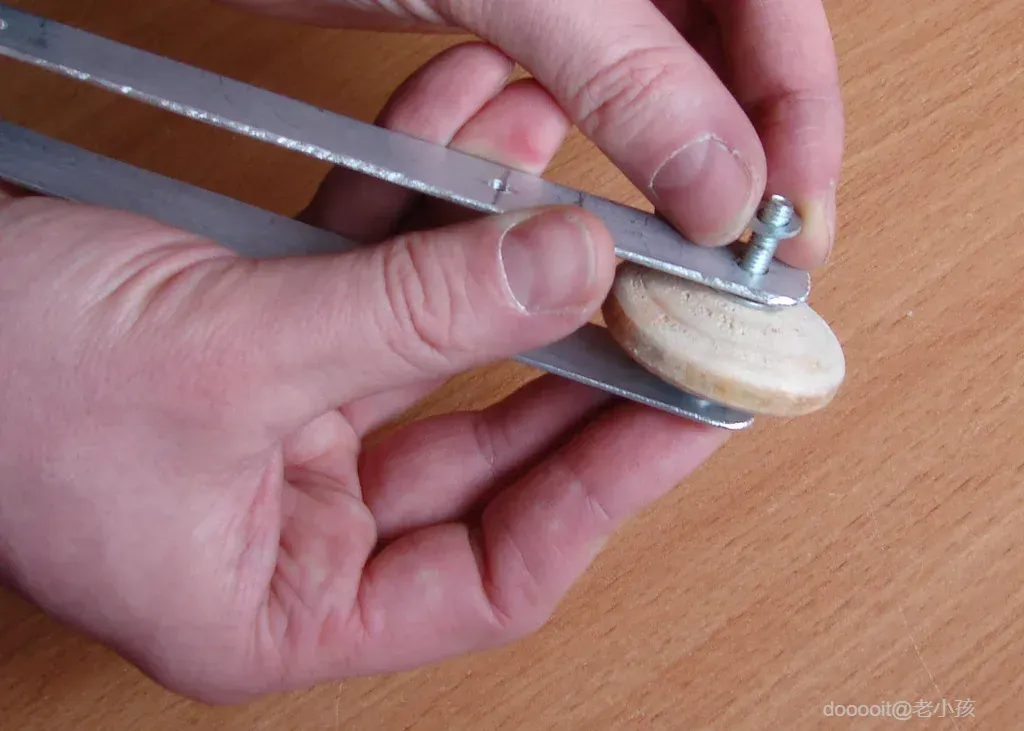

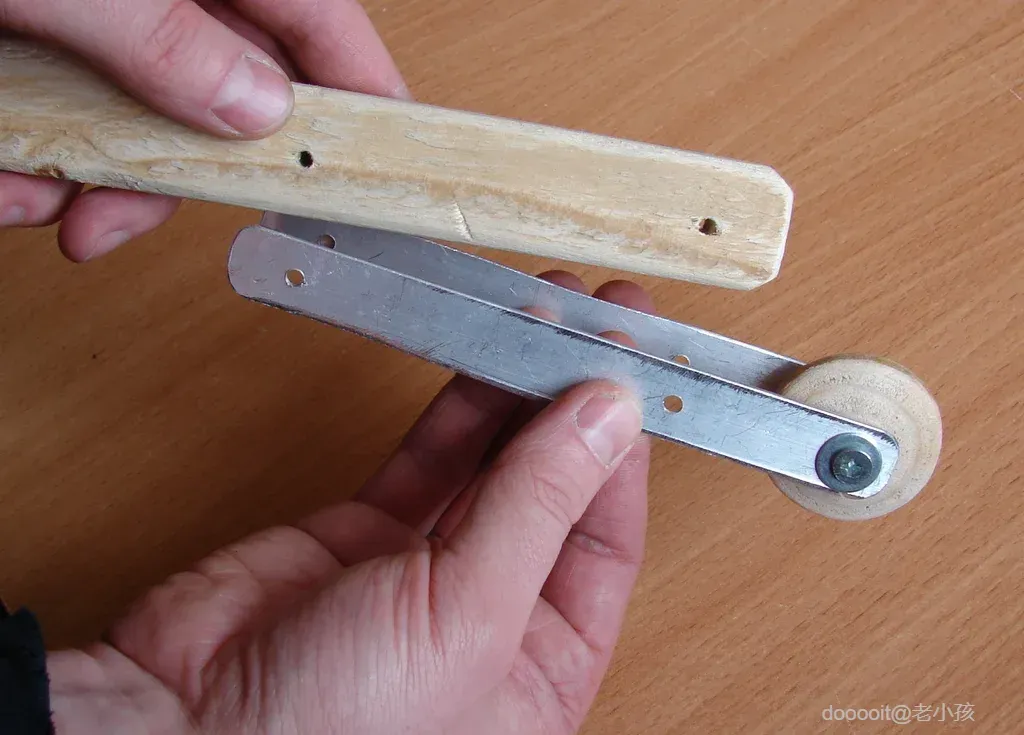

将手柄放在支架之间。

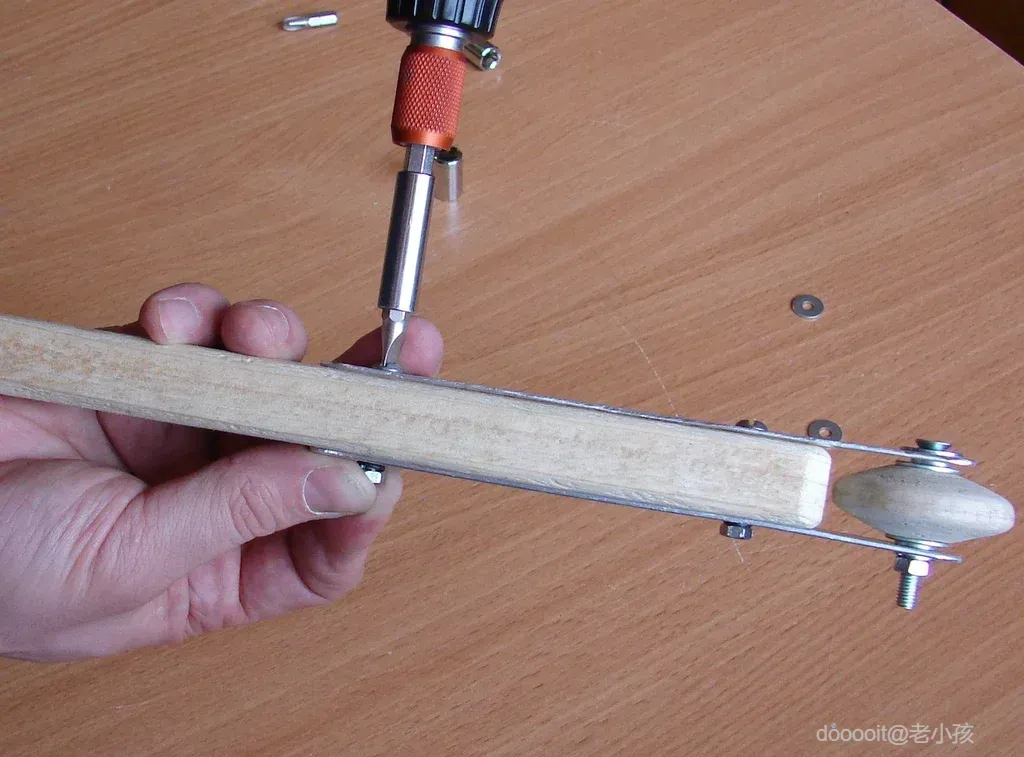

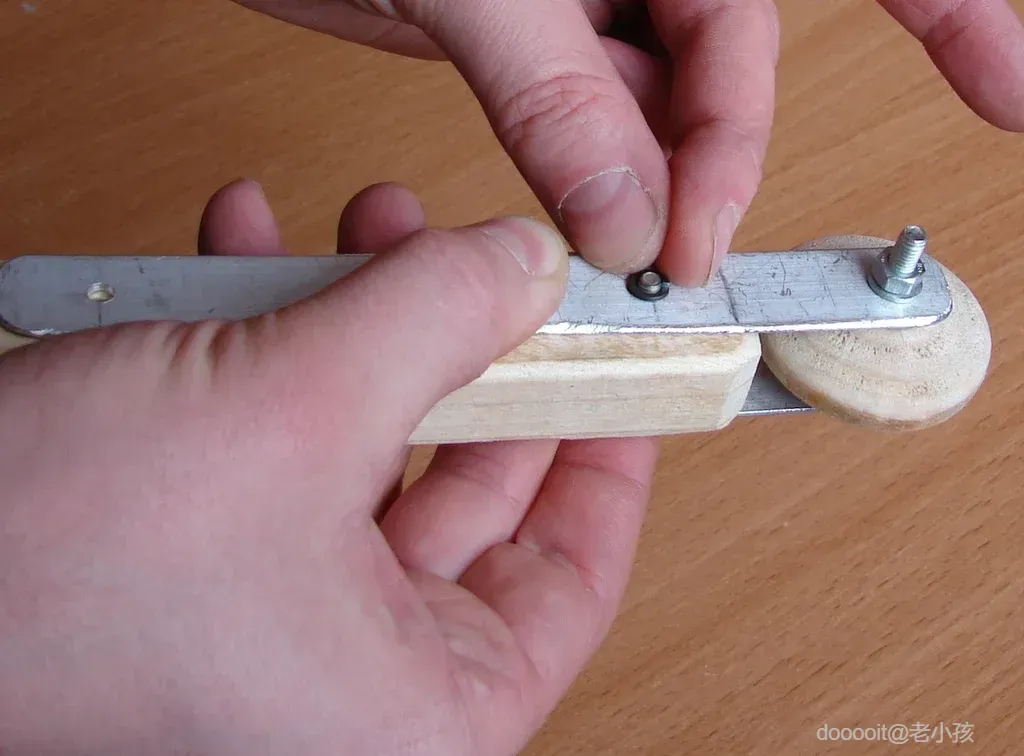

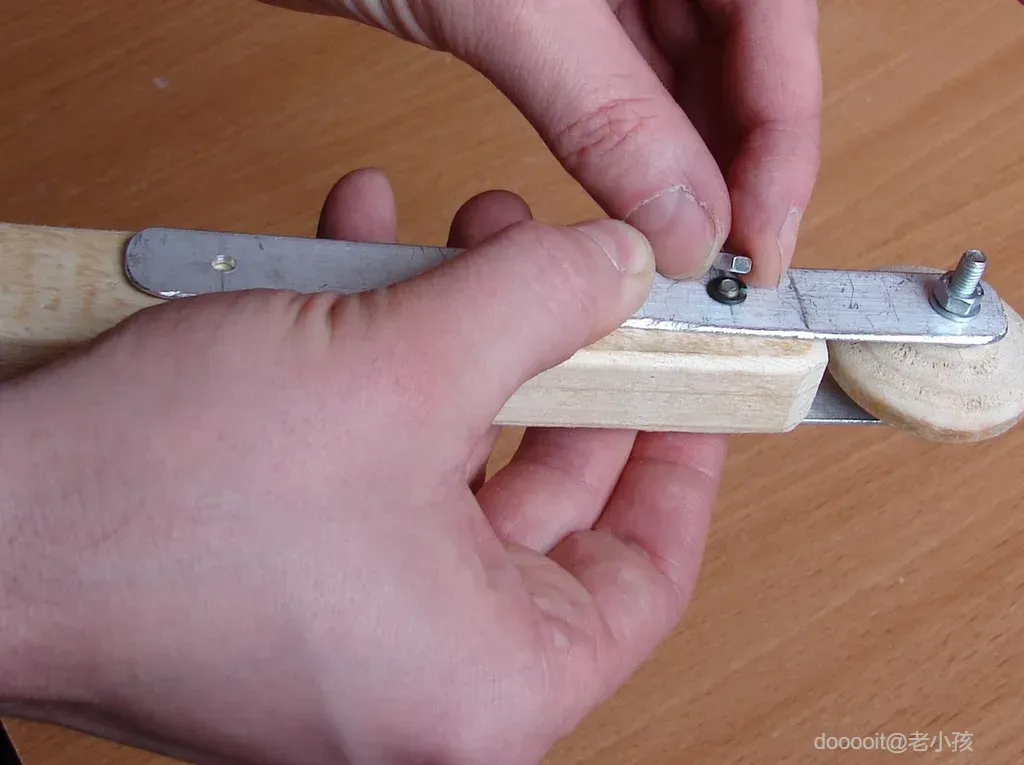

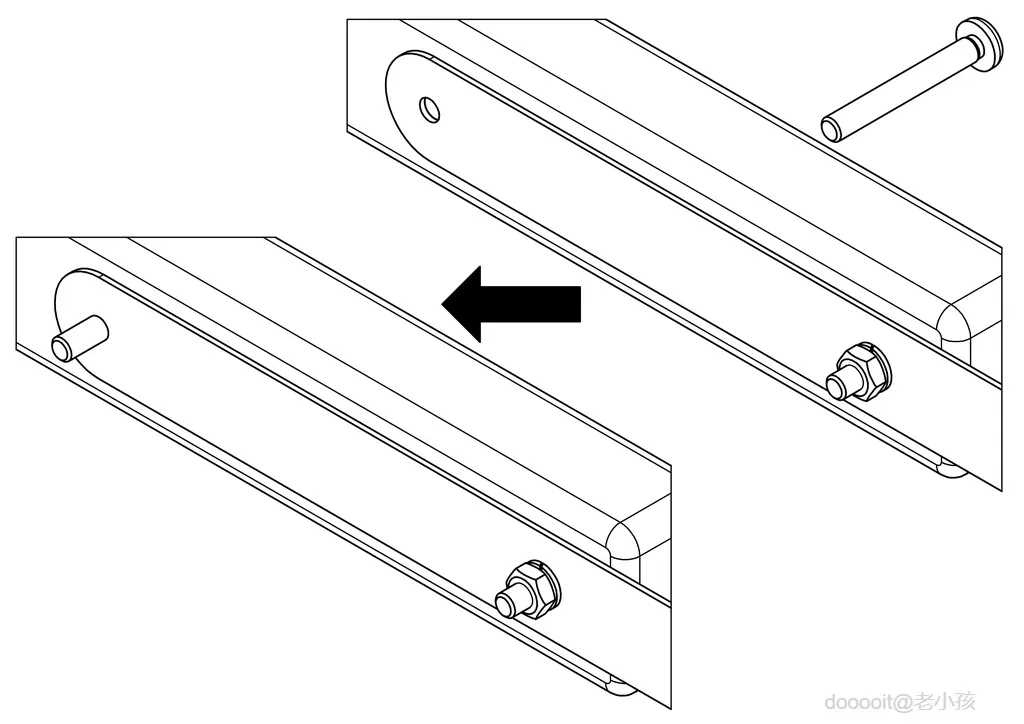

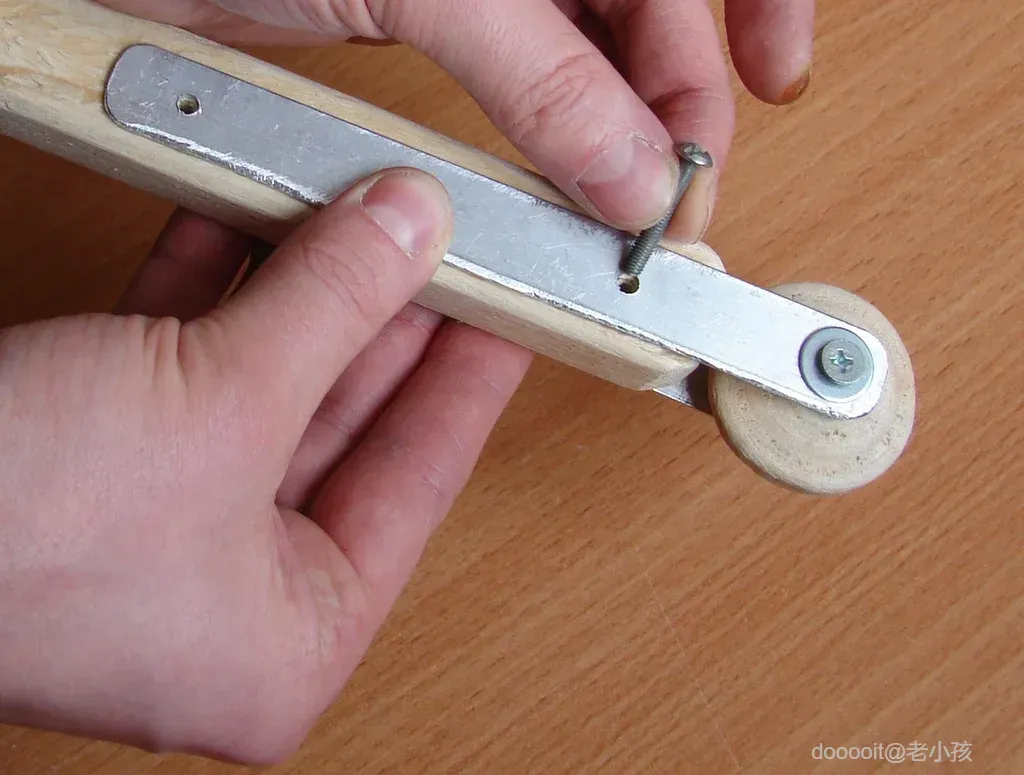

放入第一颗螺丝，将手柄固定在支架中。

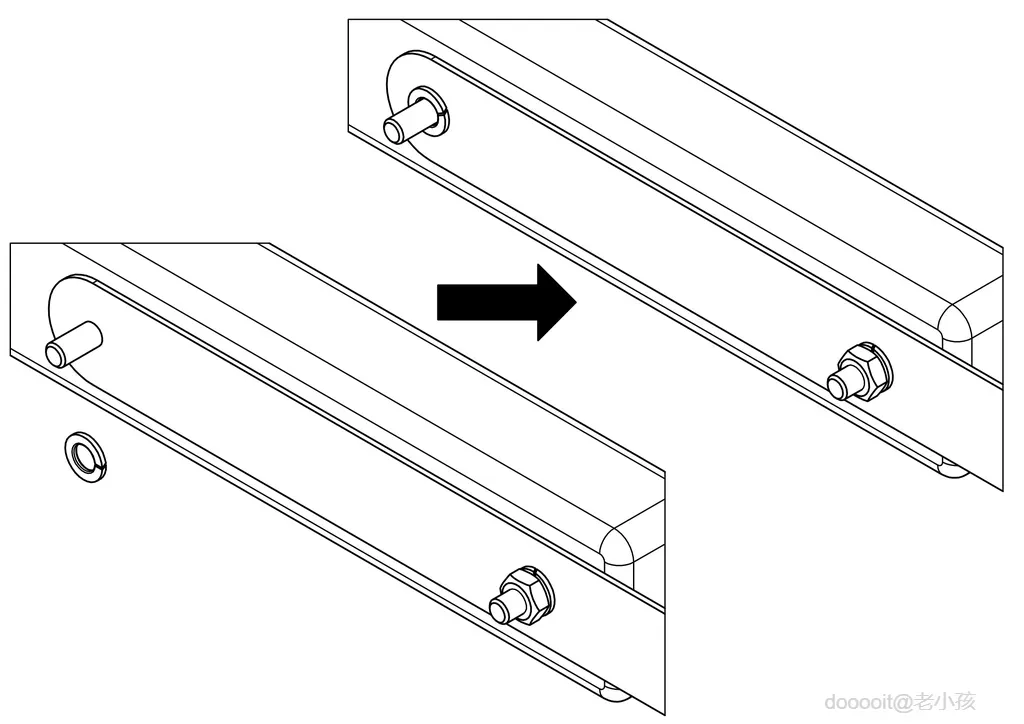

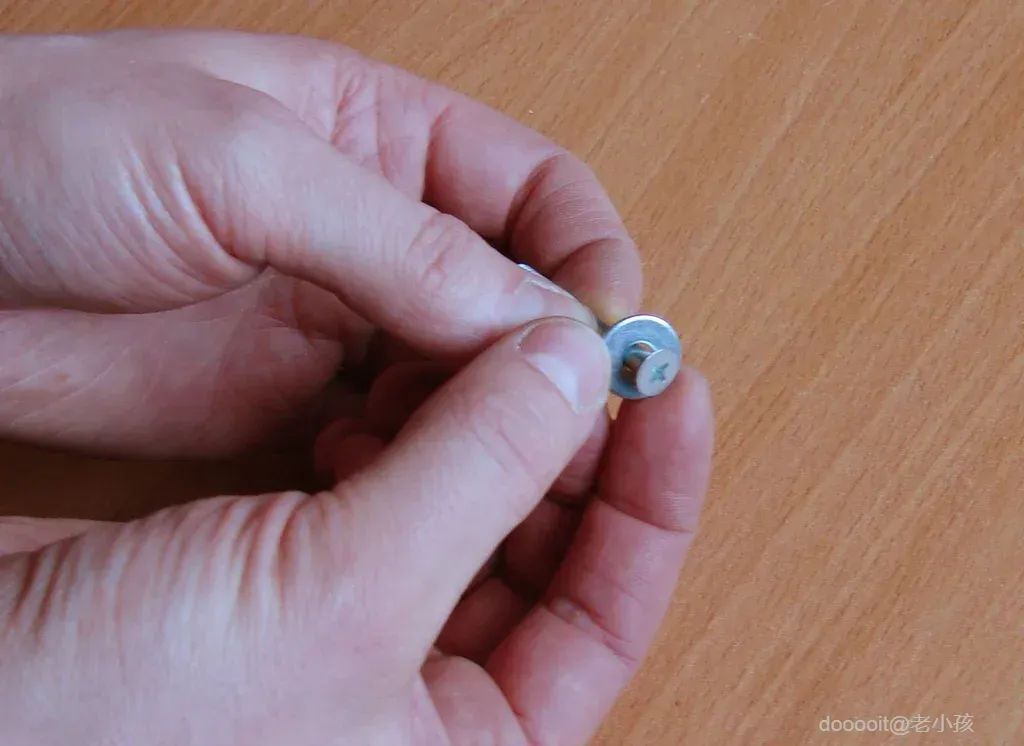

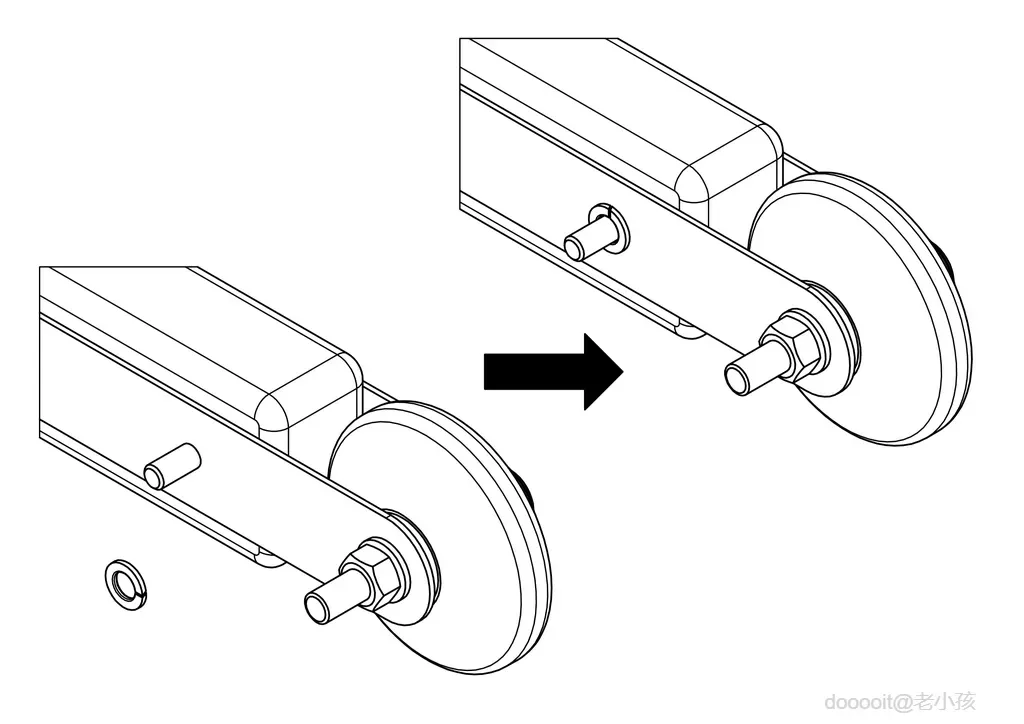

使用弹簧垫圈防止自动拆卸。

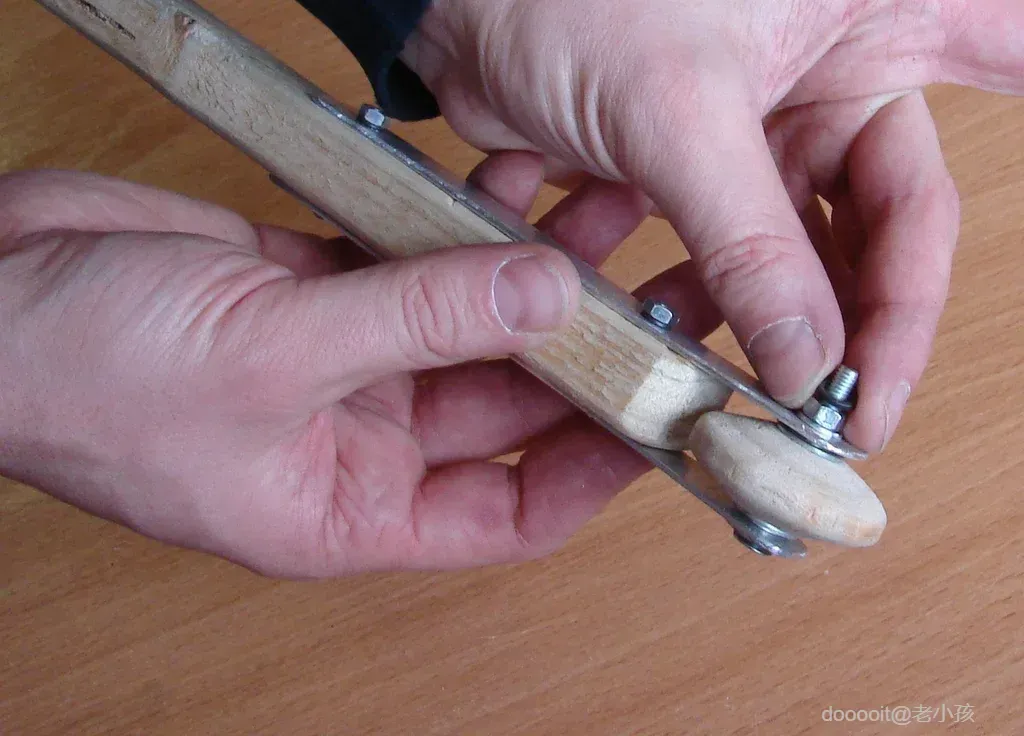

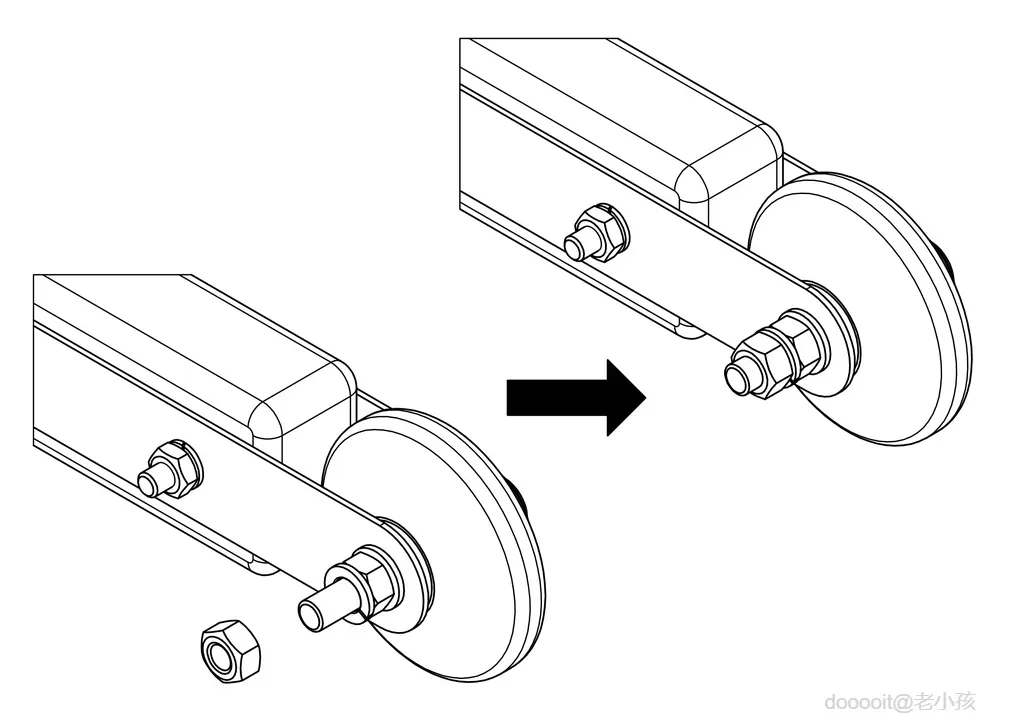

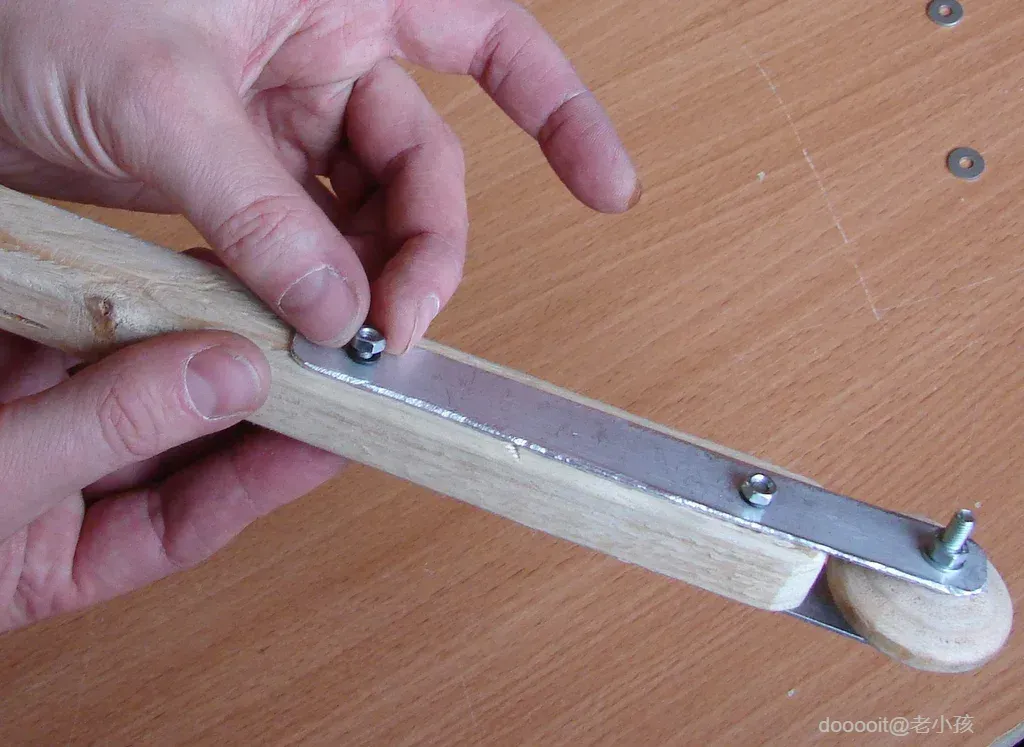

将固定螺母放到手柄上。

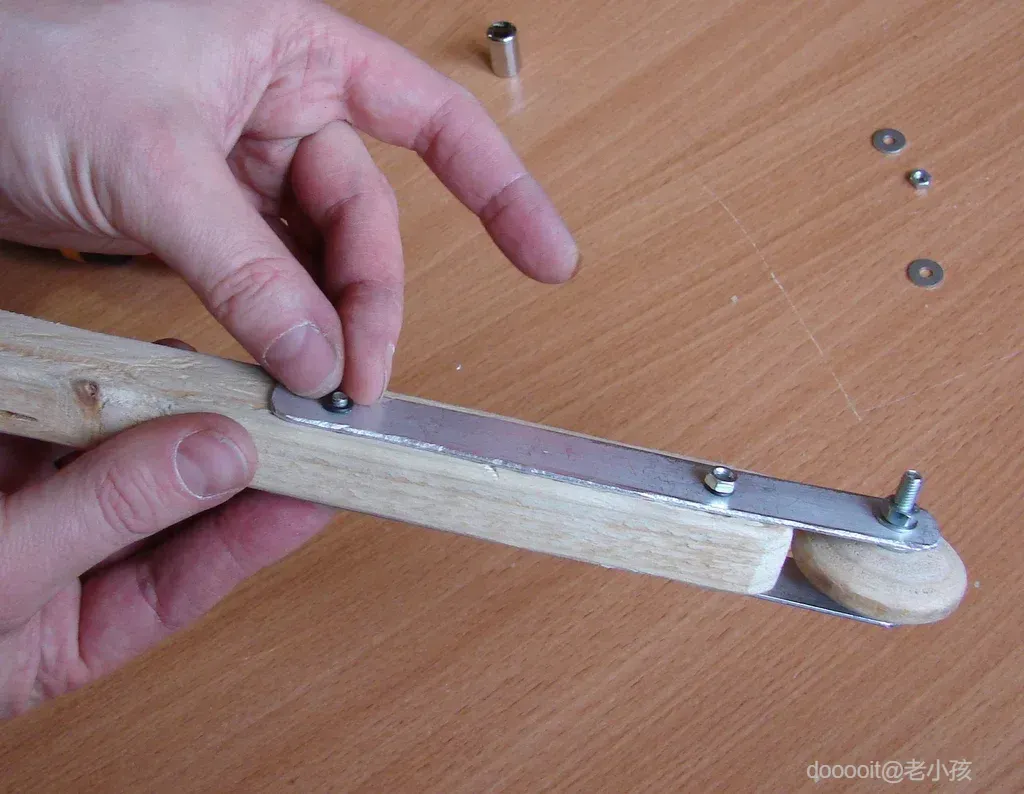

对手柄上的第二个安装“螺钉螺母”子组件进行相同的操作。

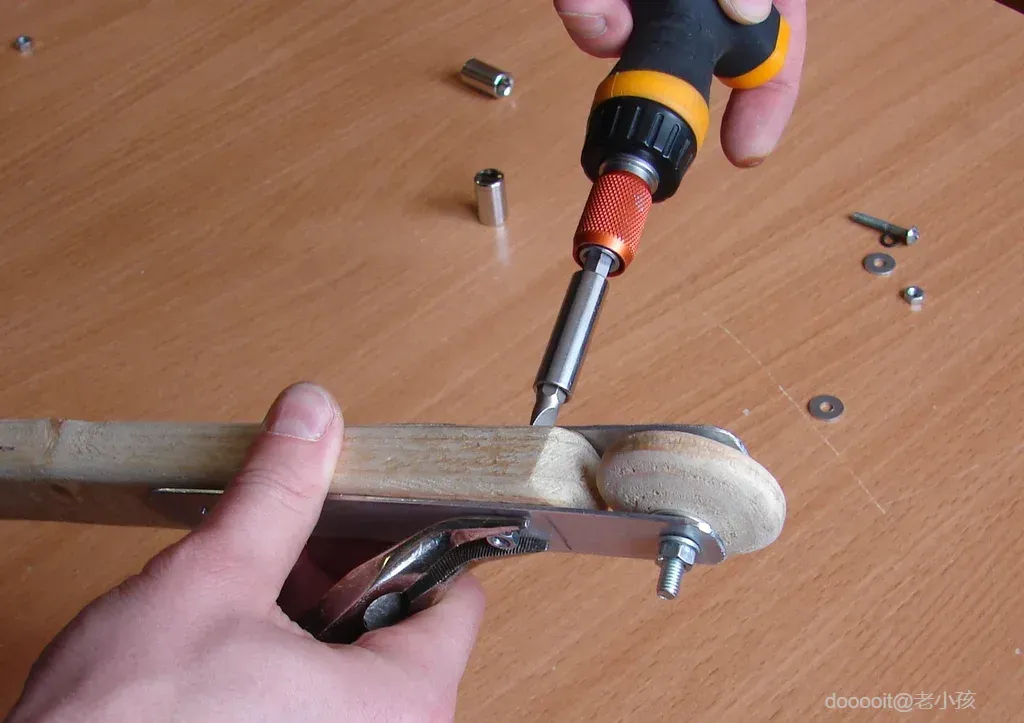

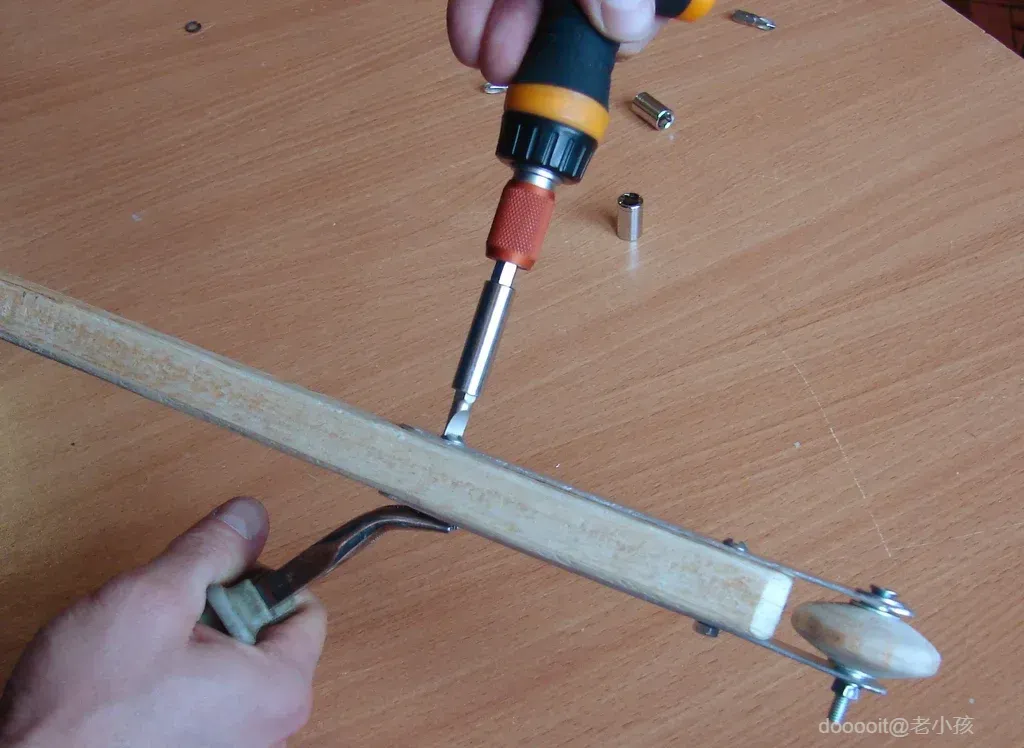

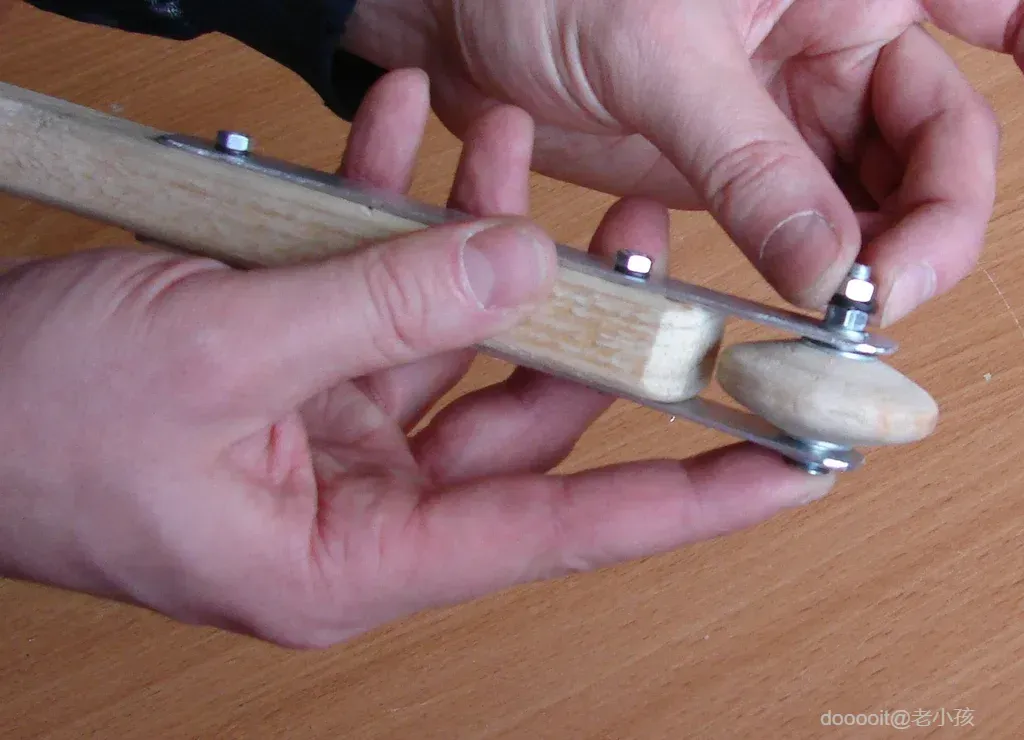

固定铁片

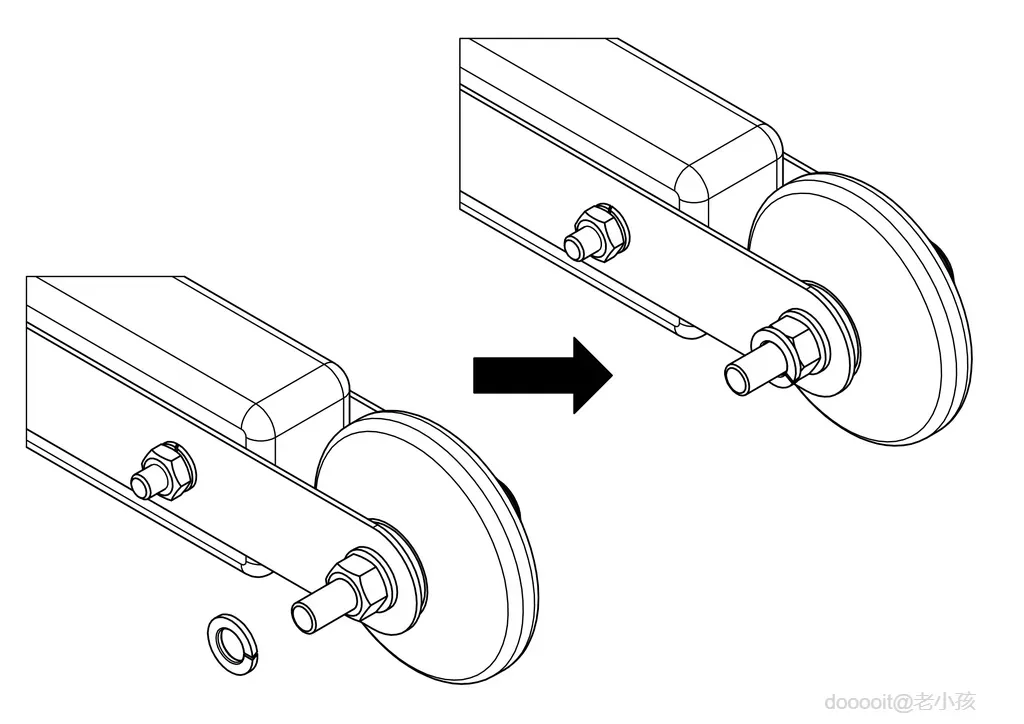

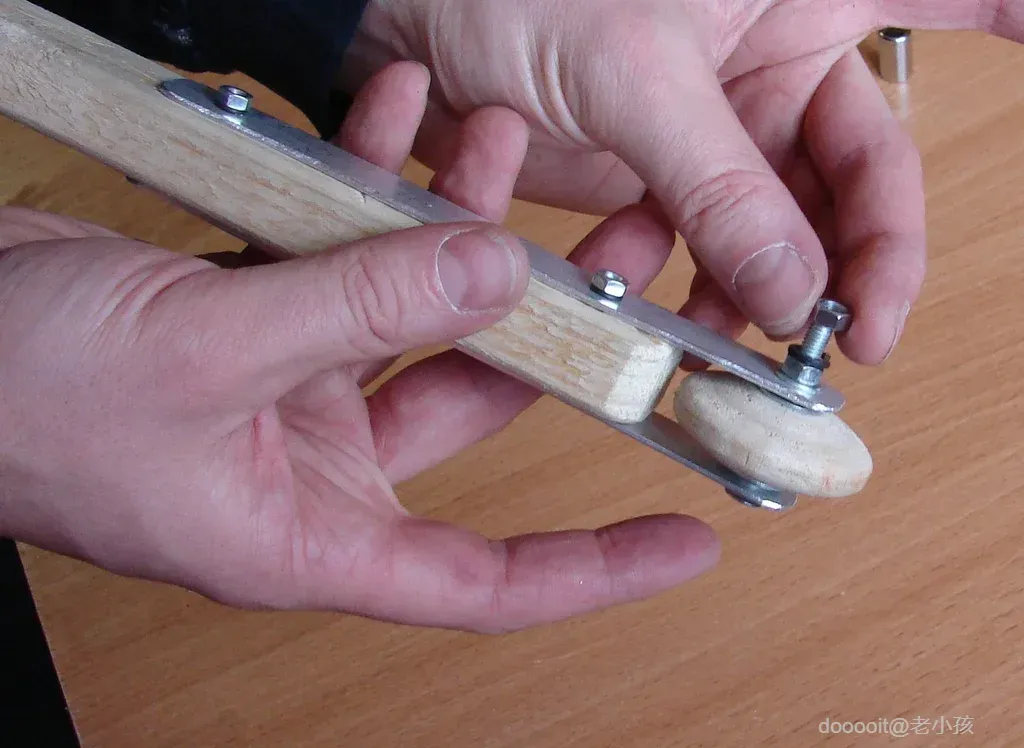

将弹簧垫圈放在滚轮轴上。

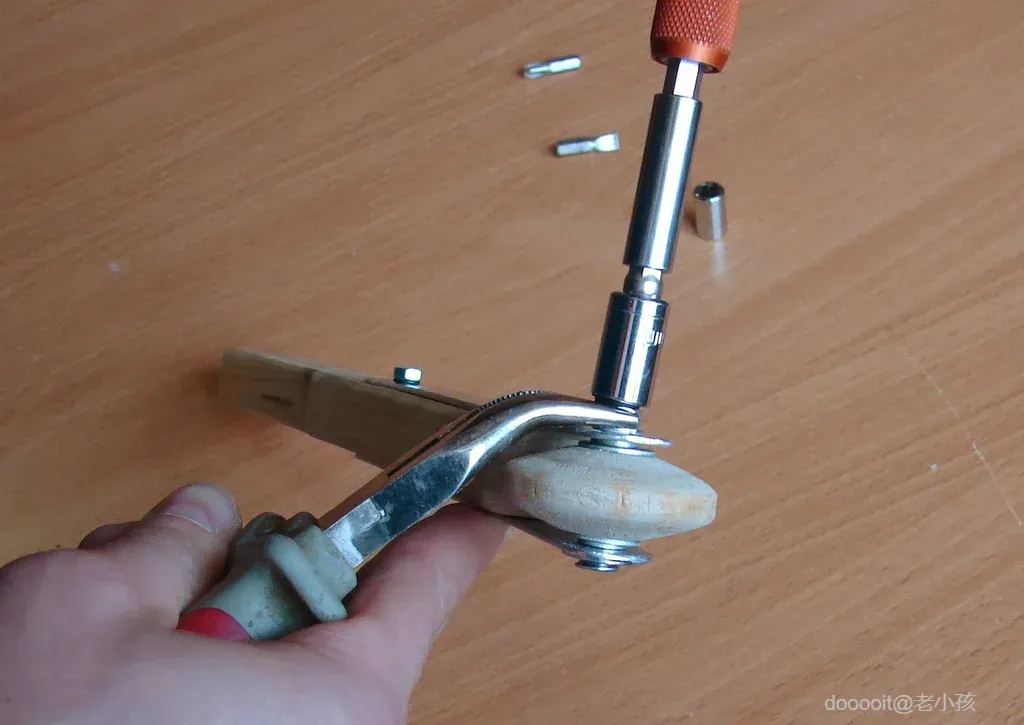

将第二个固定螺母放在滚轮轴上。

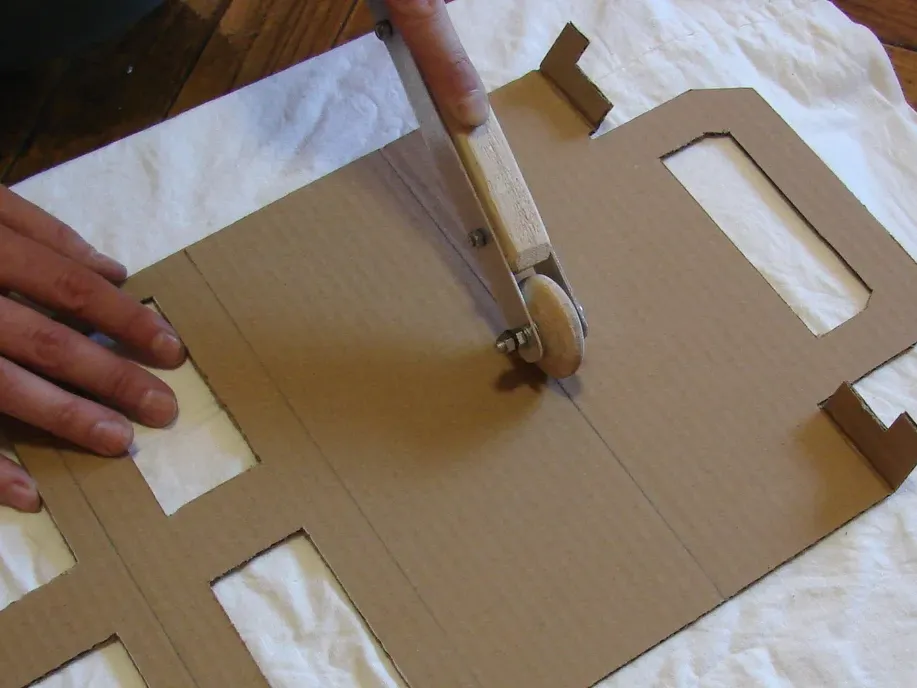

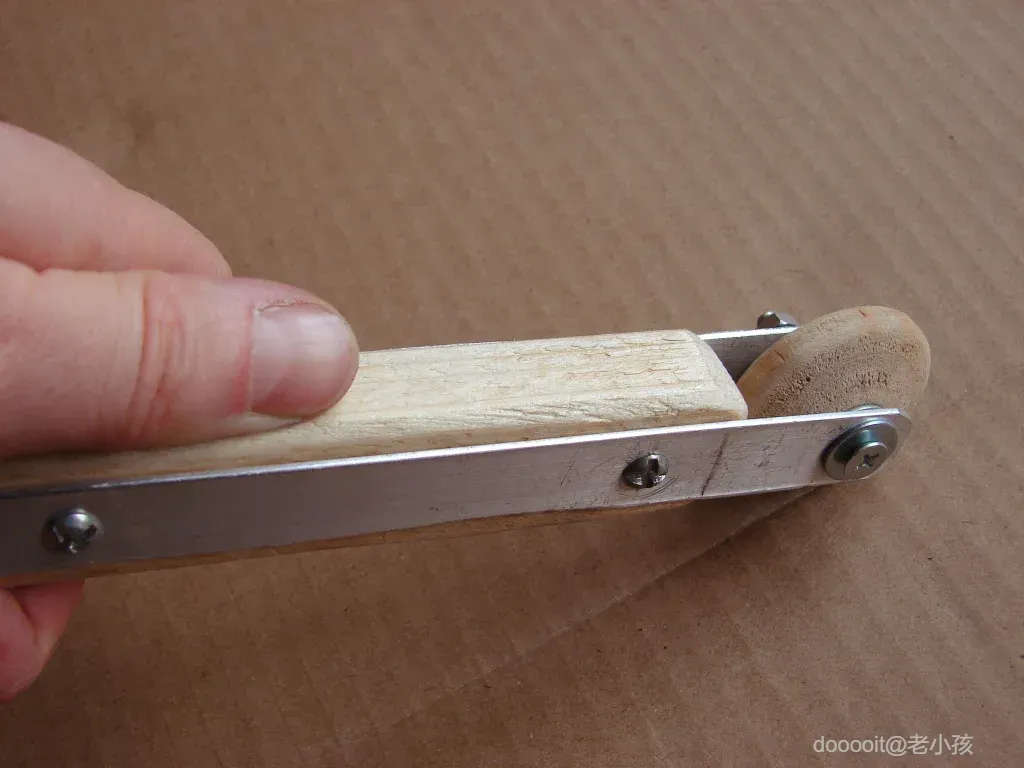

测试我们新设备的实际运行。
