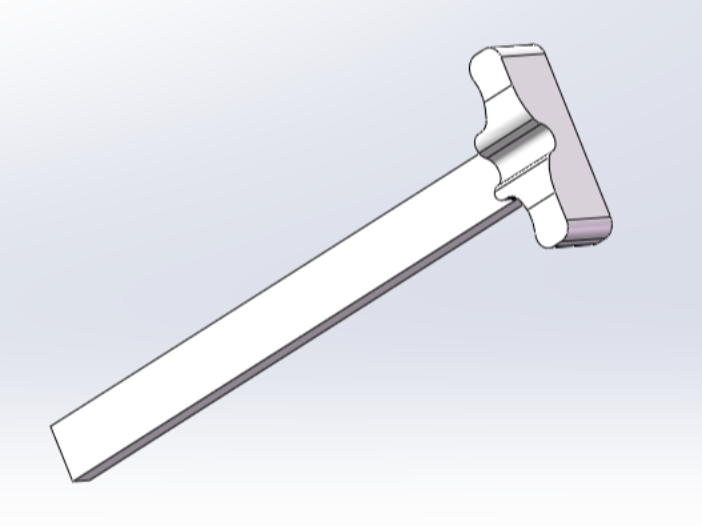

M416拉机柄

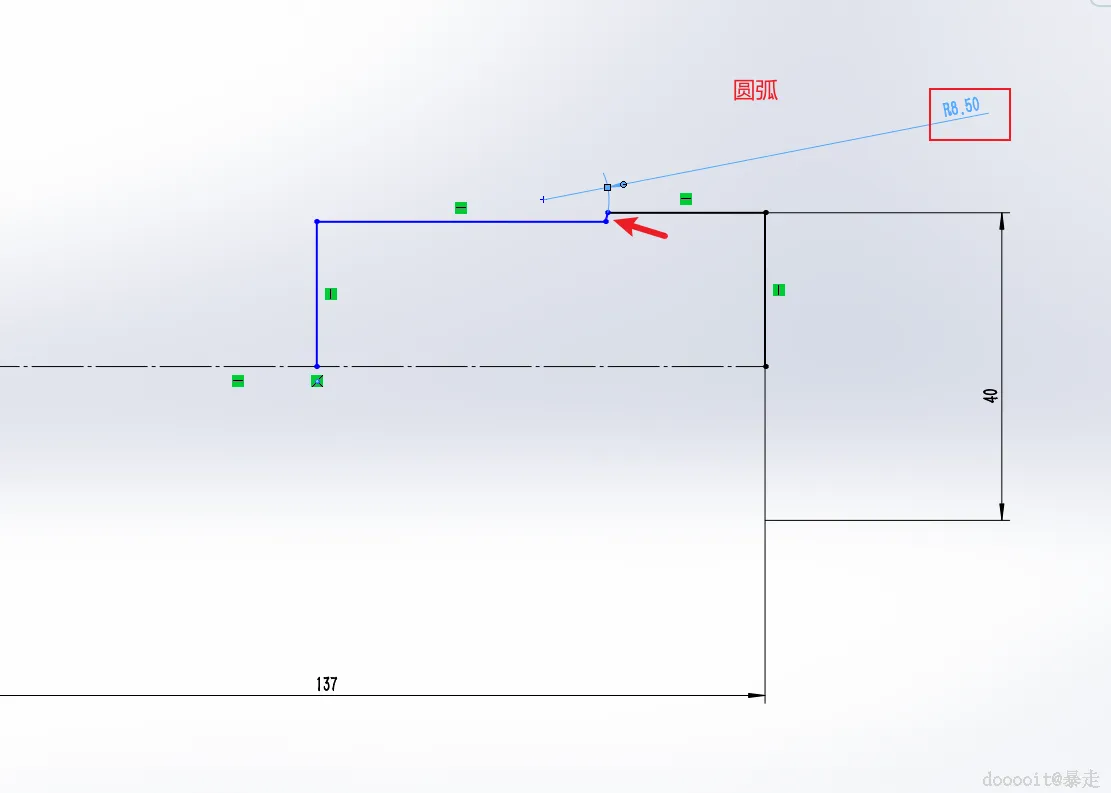

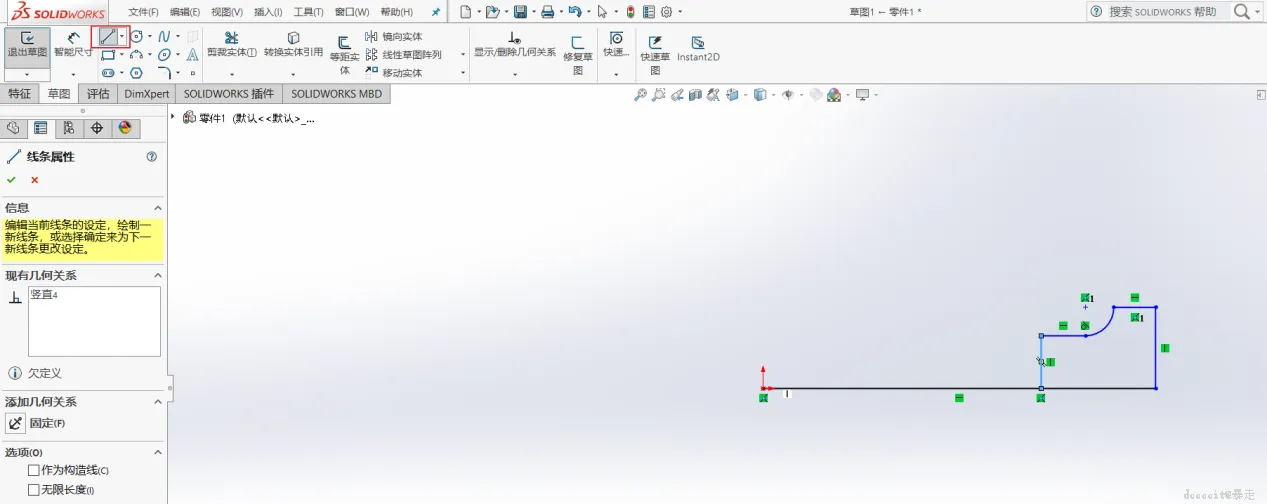

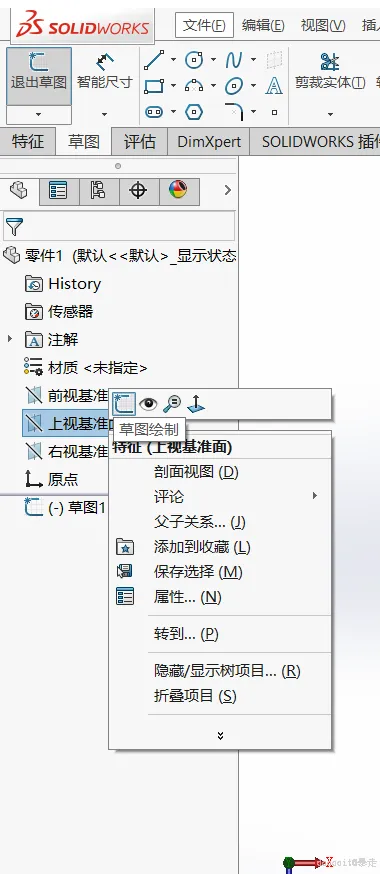

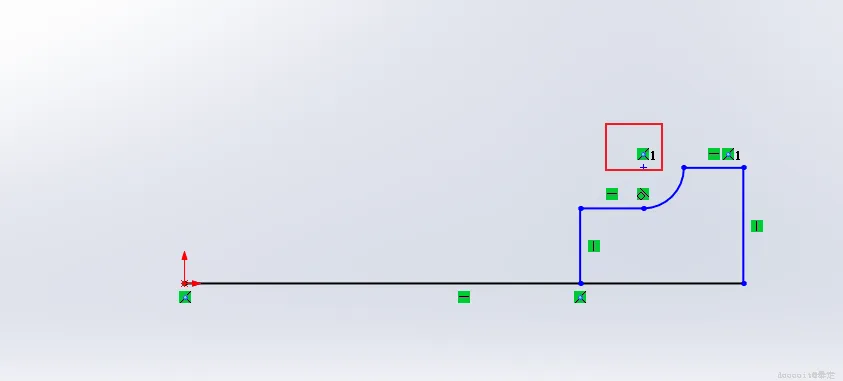

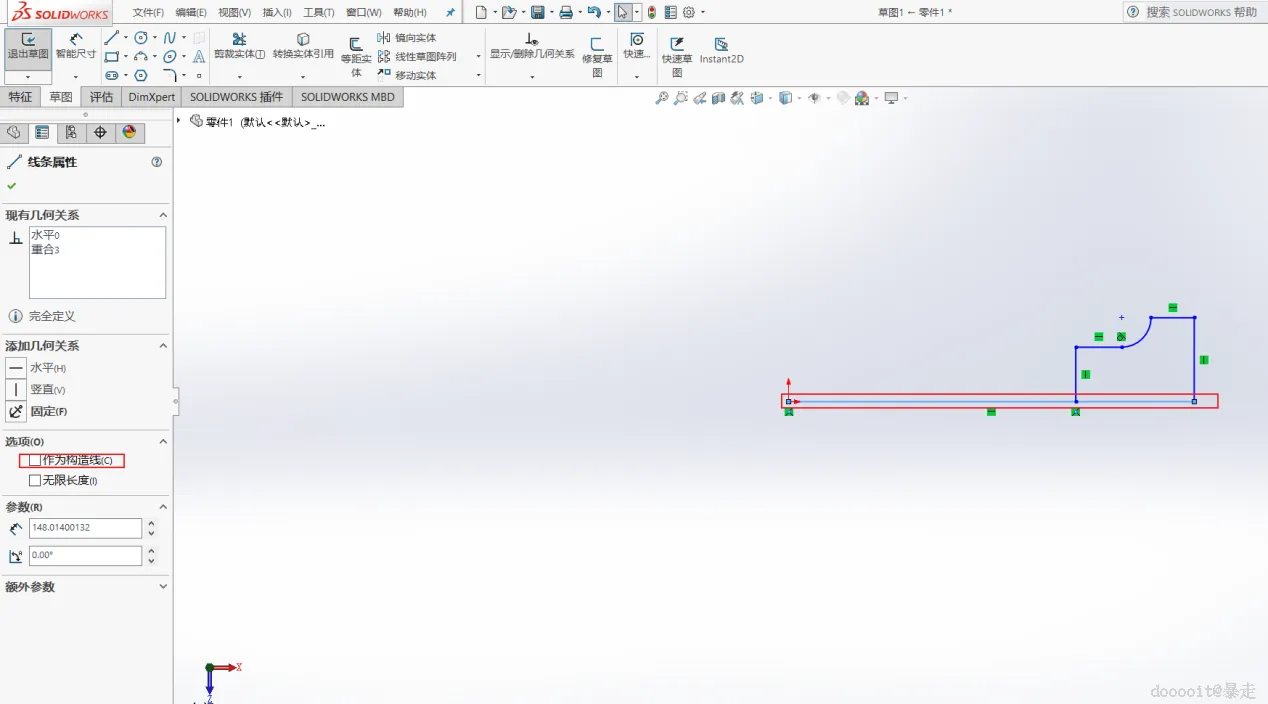

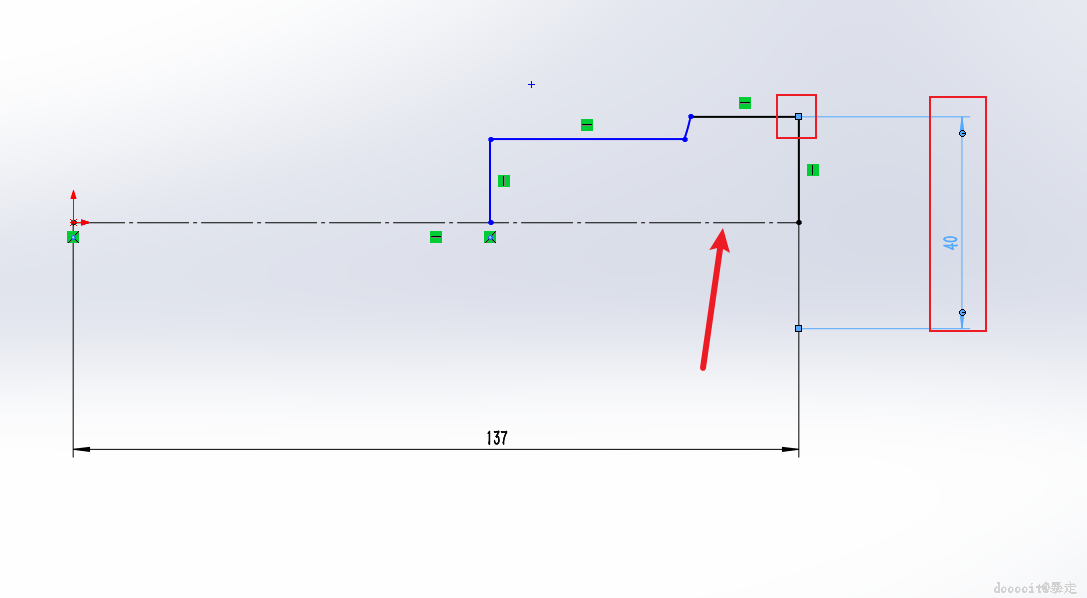

首先，选中SolidWorks中的上视基准面进行草图绘制。按照提供的示例图片描绘出所需的轮廓。在绘制圆弧时，可以通过按住端点并使用快捷键A快速完成。接下来，将直线转换为构造线，并确保删除最后一幅图中的几何关系以避免冲突。

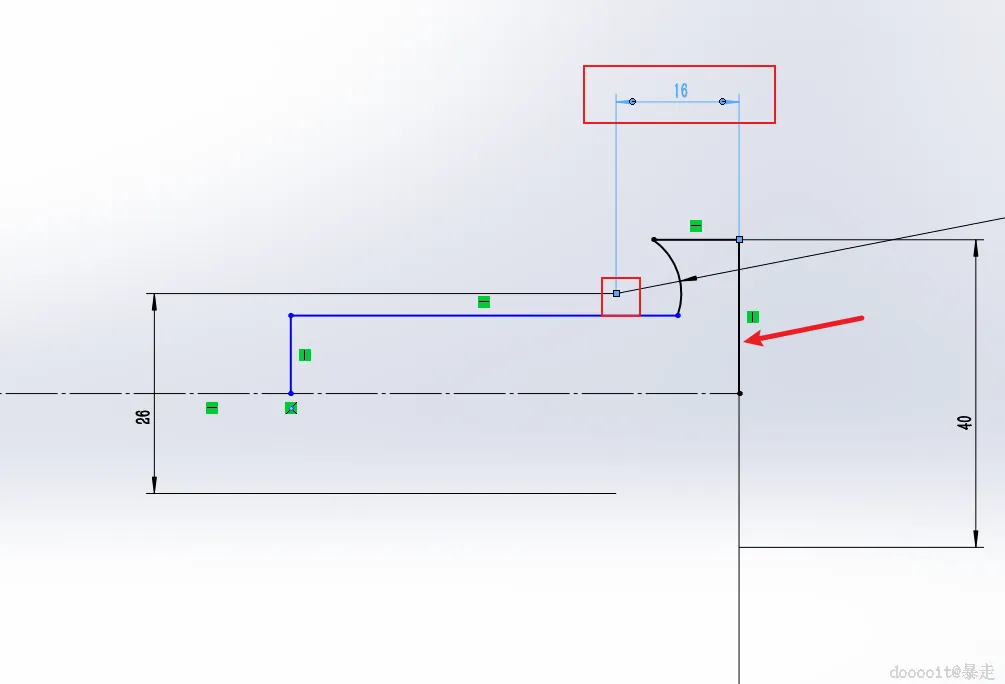

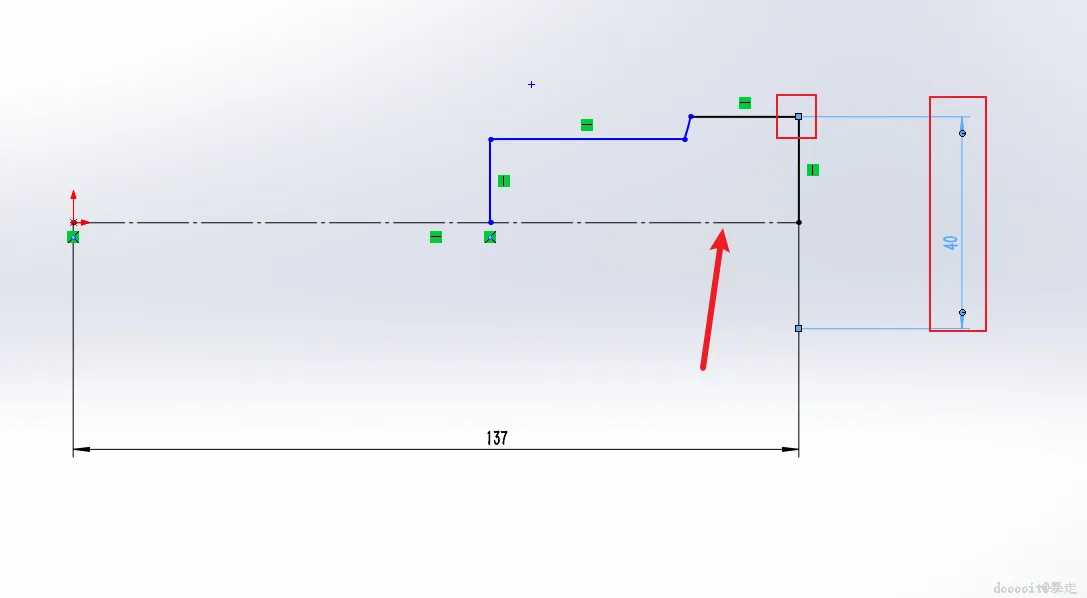

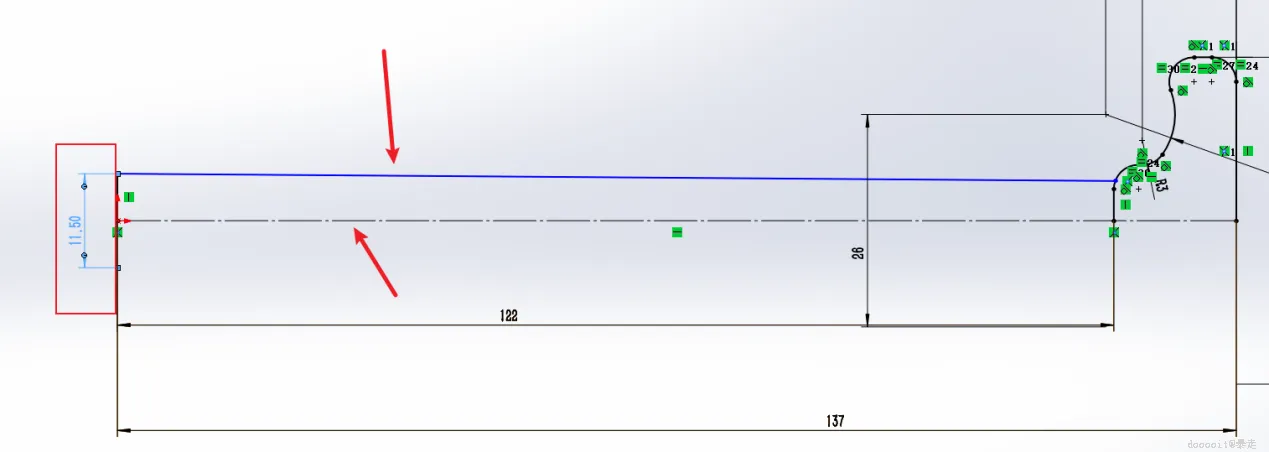

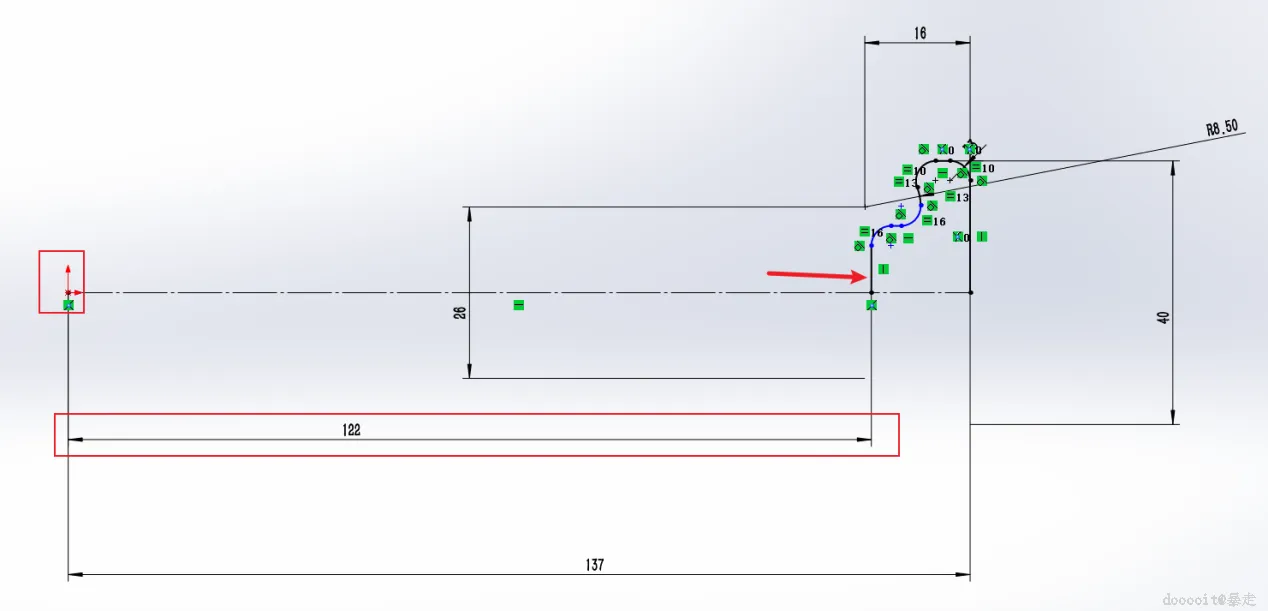

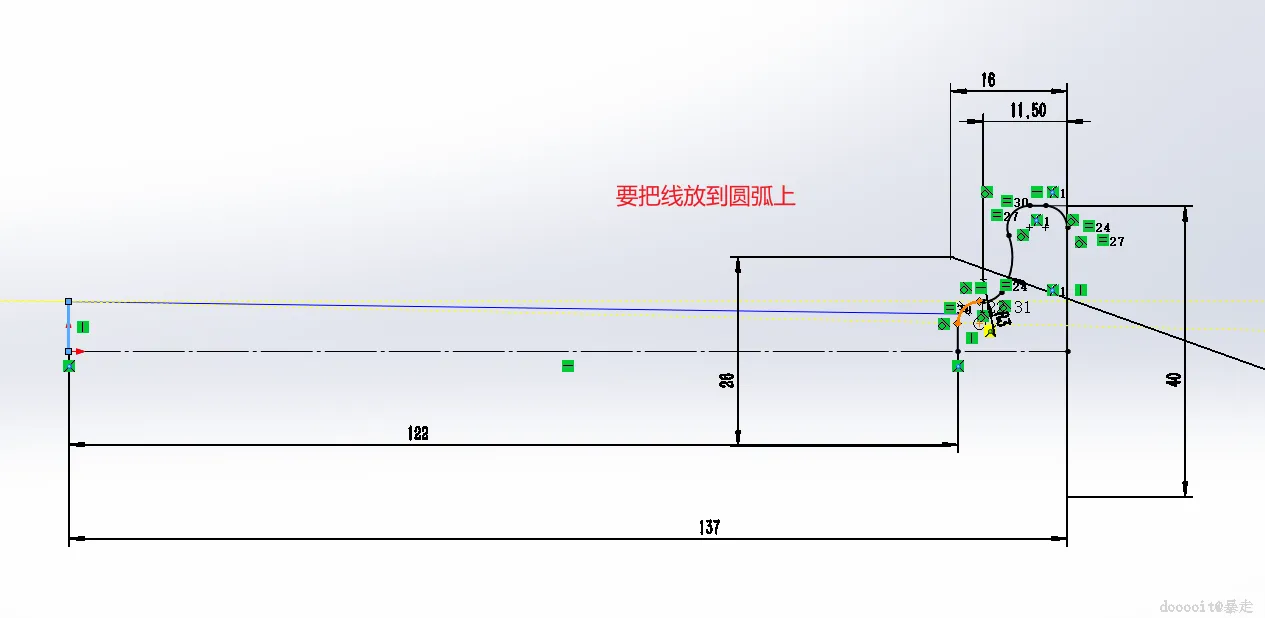

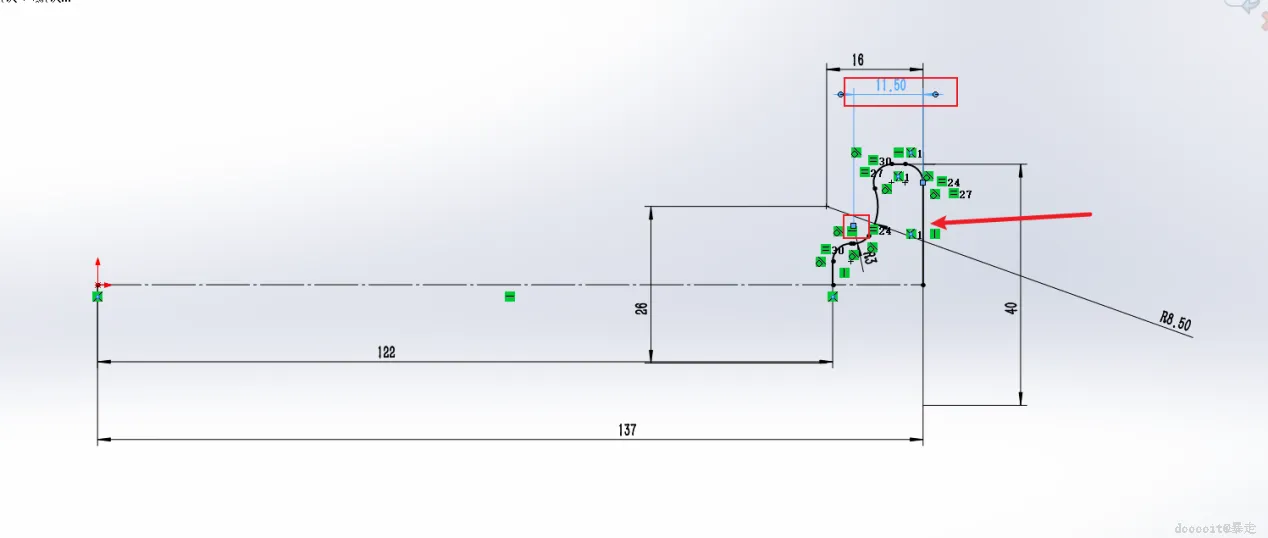

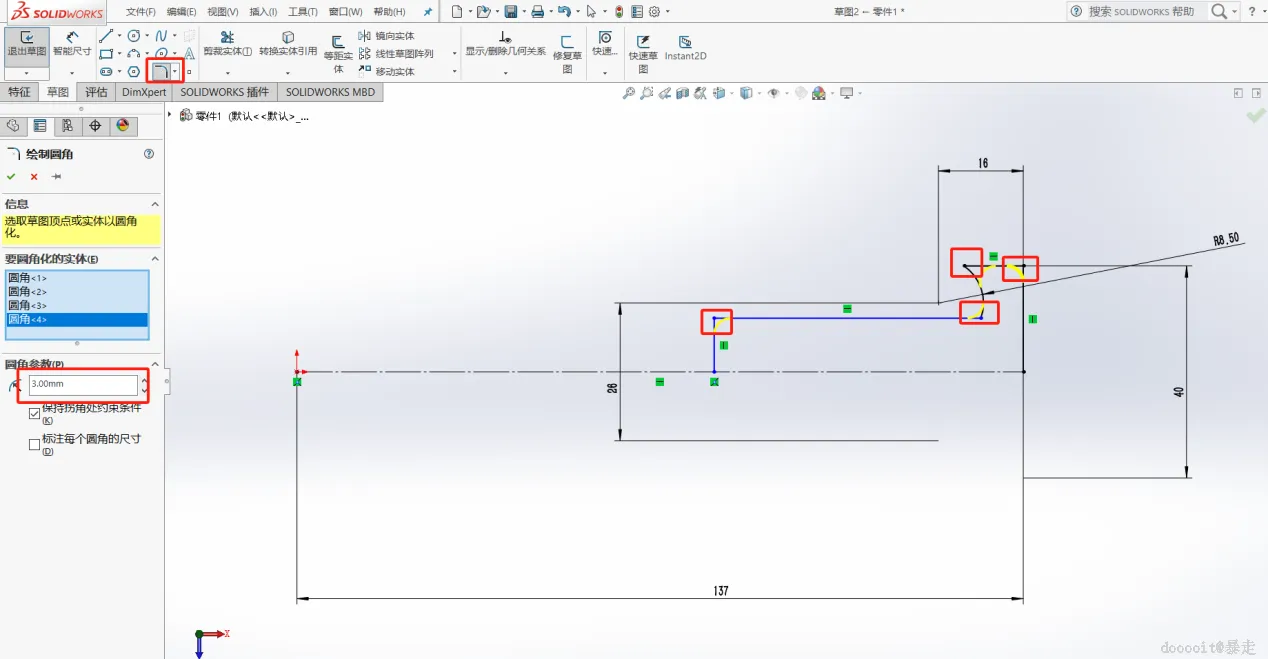

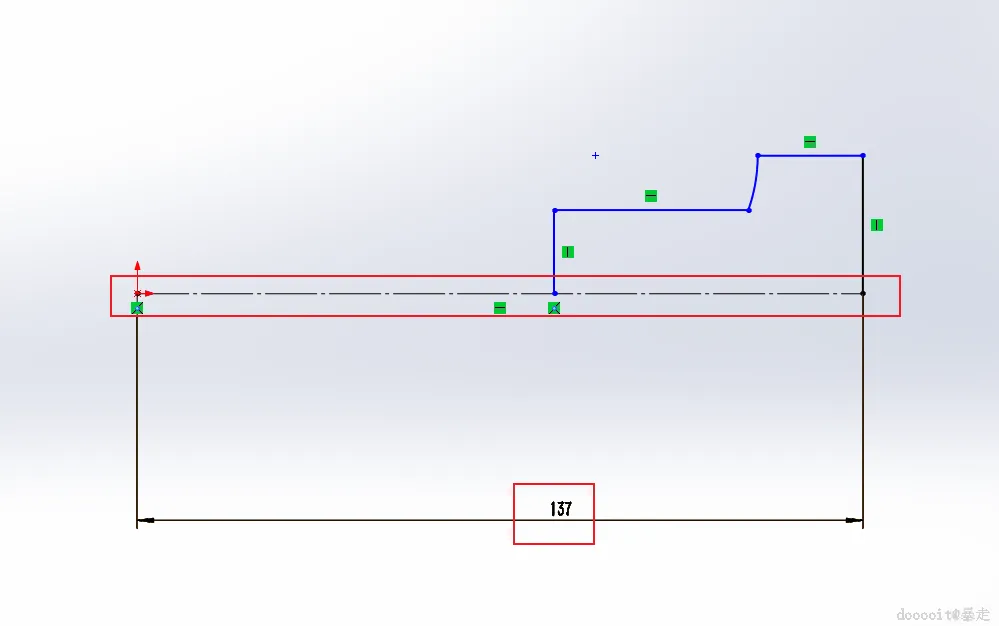

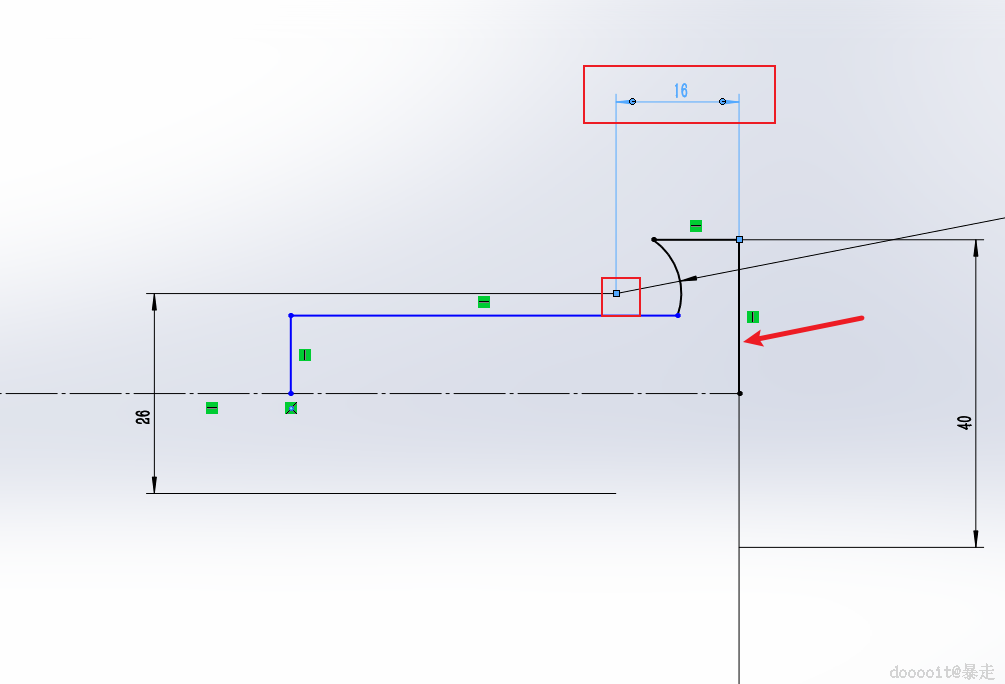

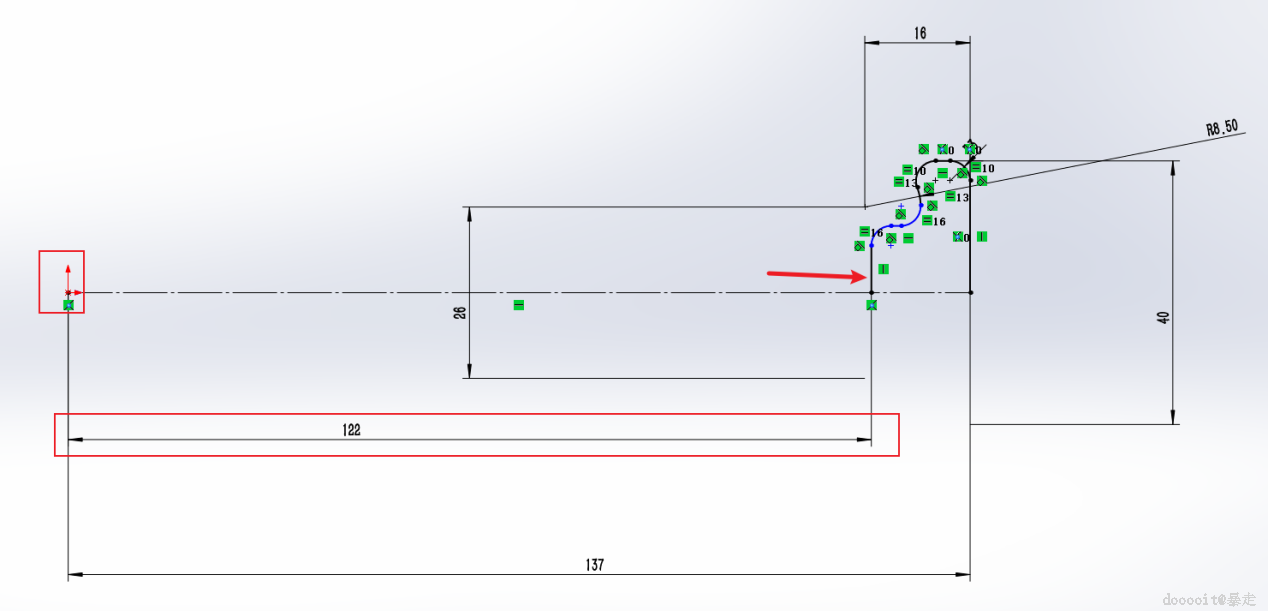

对草图中的各个元素进行精确的尺寸标注，包括所有必要的圆弧半径和角度，确保每个部分都符合设计要求。

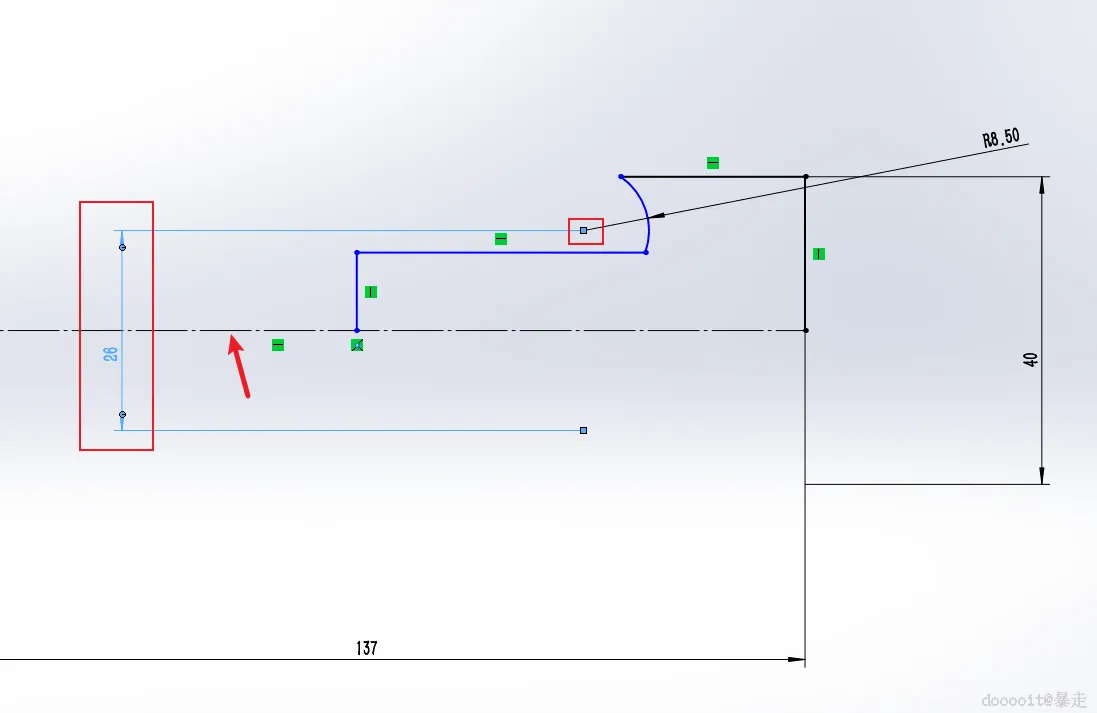

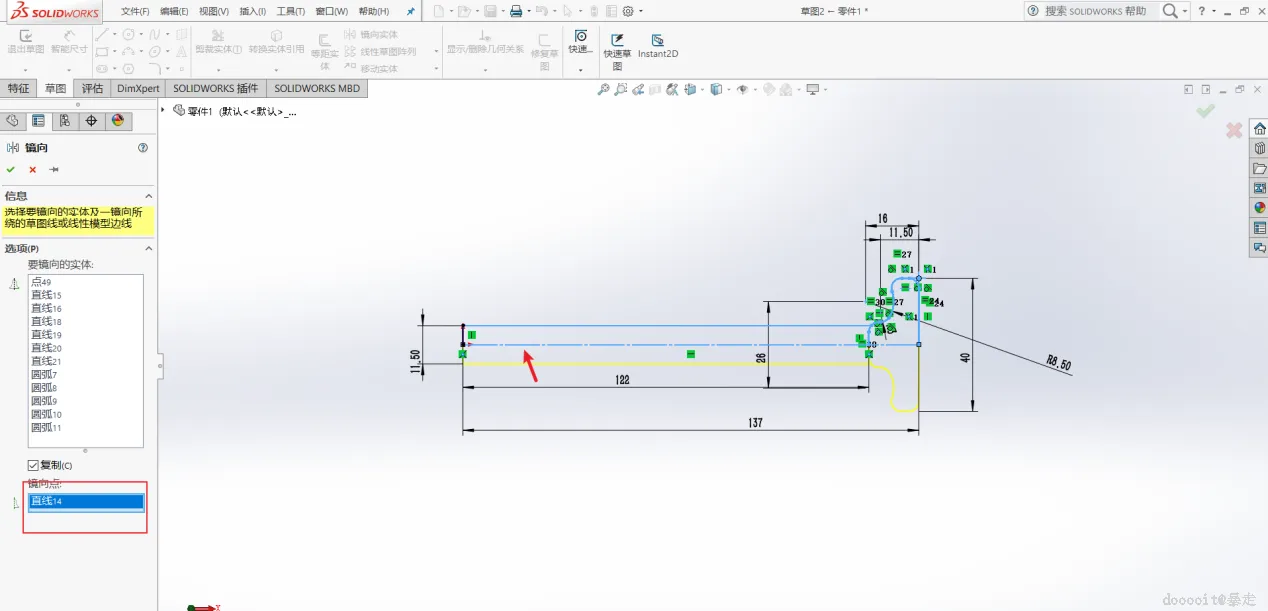

在此步骤中，我们将利用中心线作为对称轴，通过镜像工具复制已有的线条，以构建出完整的模型框架。确保每条线都准确无误地反映设计意图。

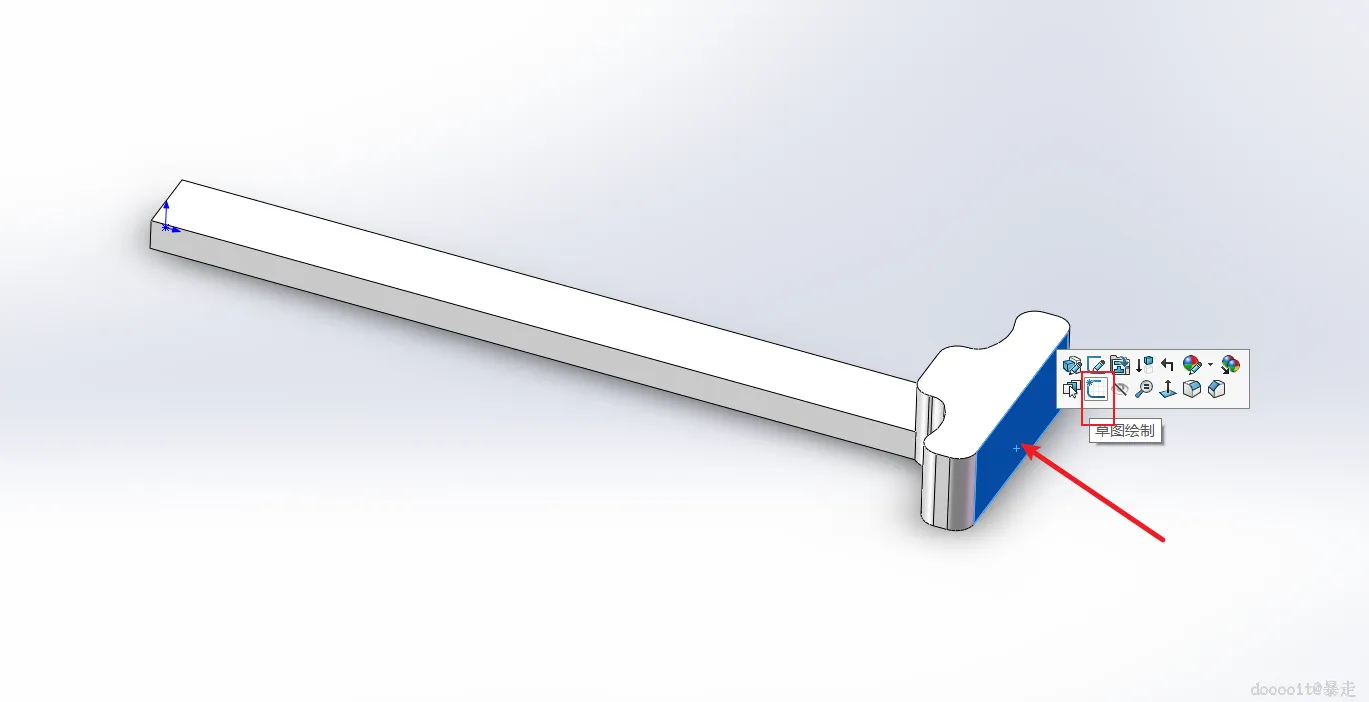

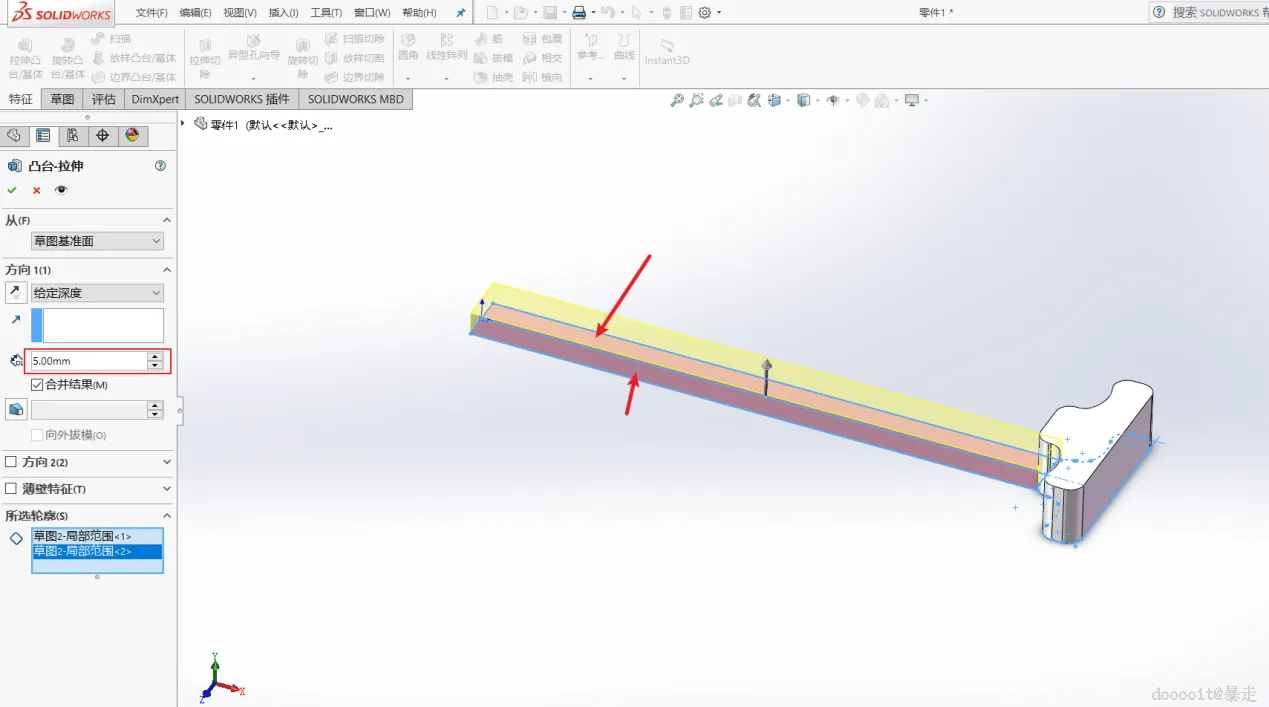

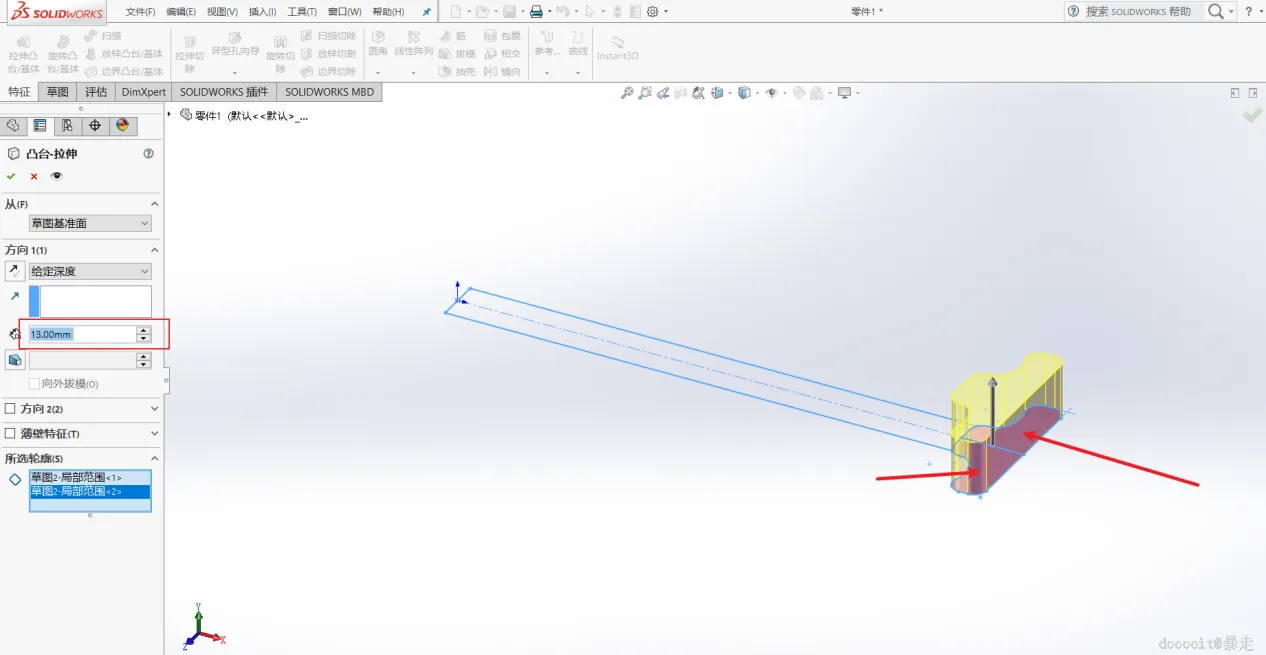

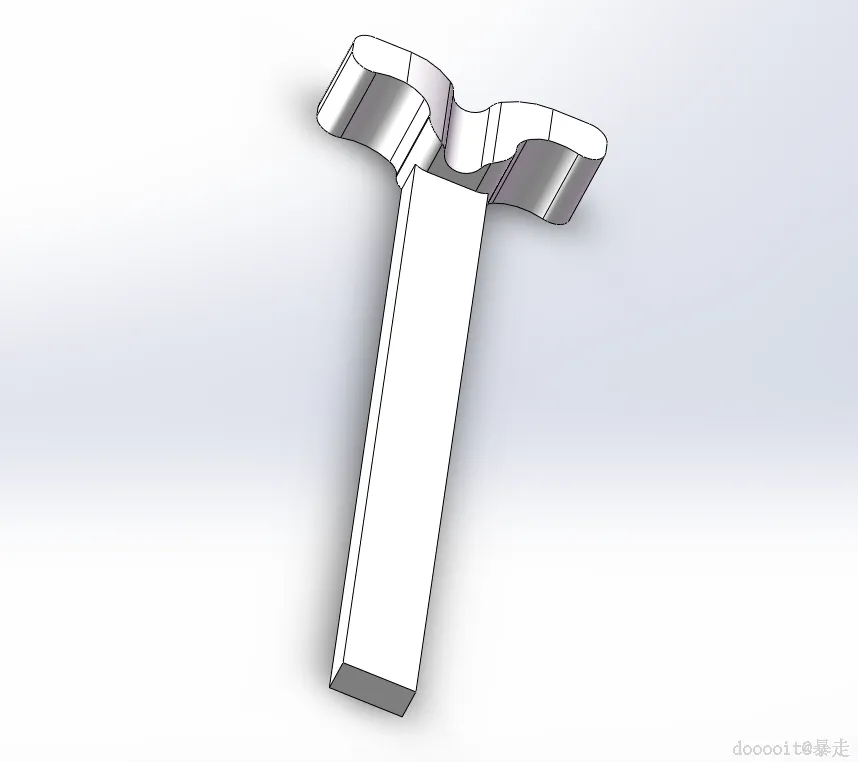

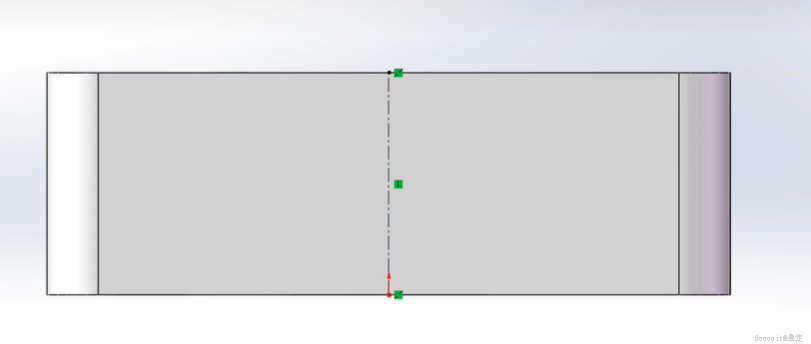

选定先前创建的轮廓，执行拉伸操作形成三维实体。这一步是将二维草图转化为三维模型的关键步骤。

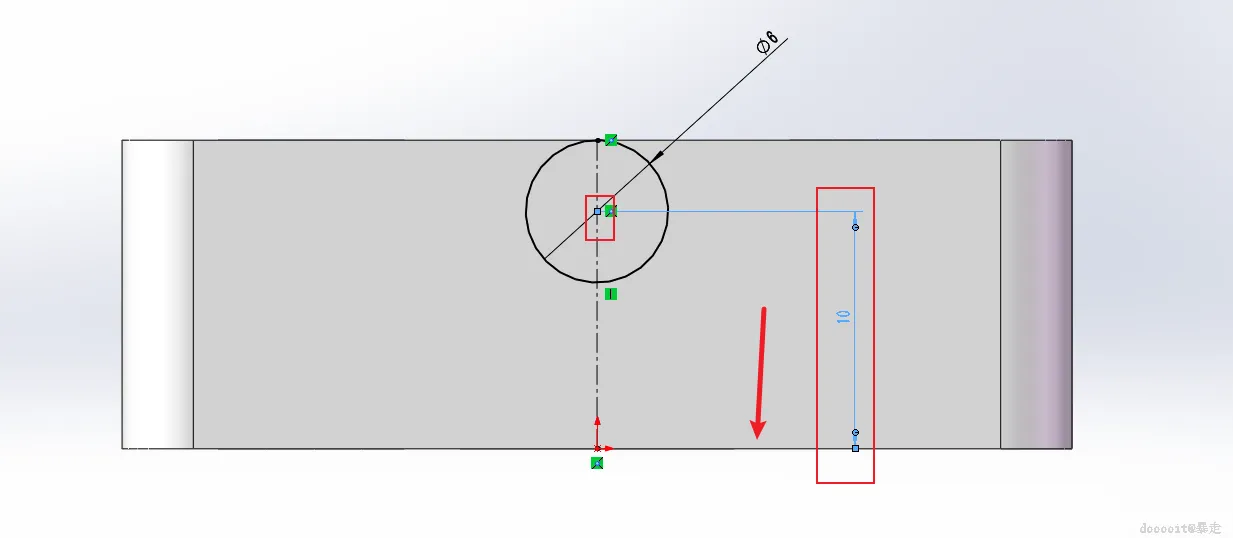

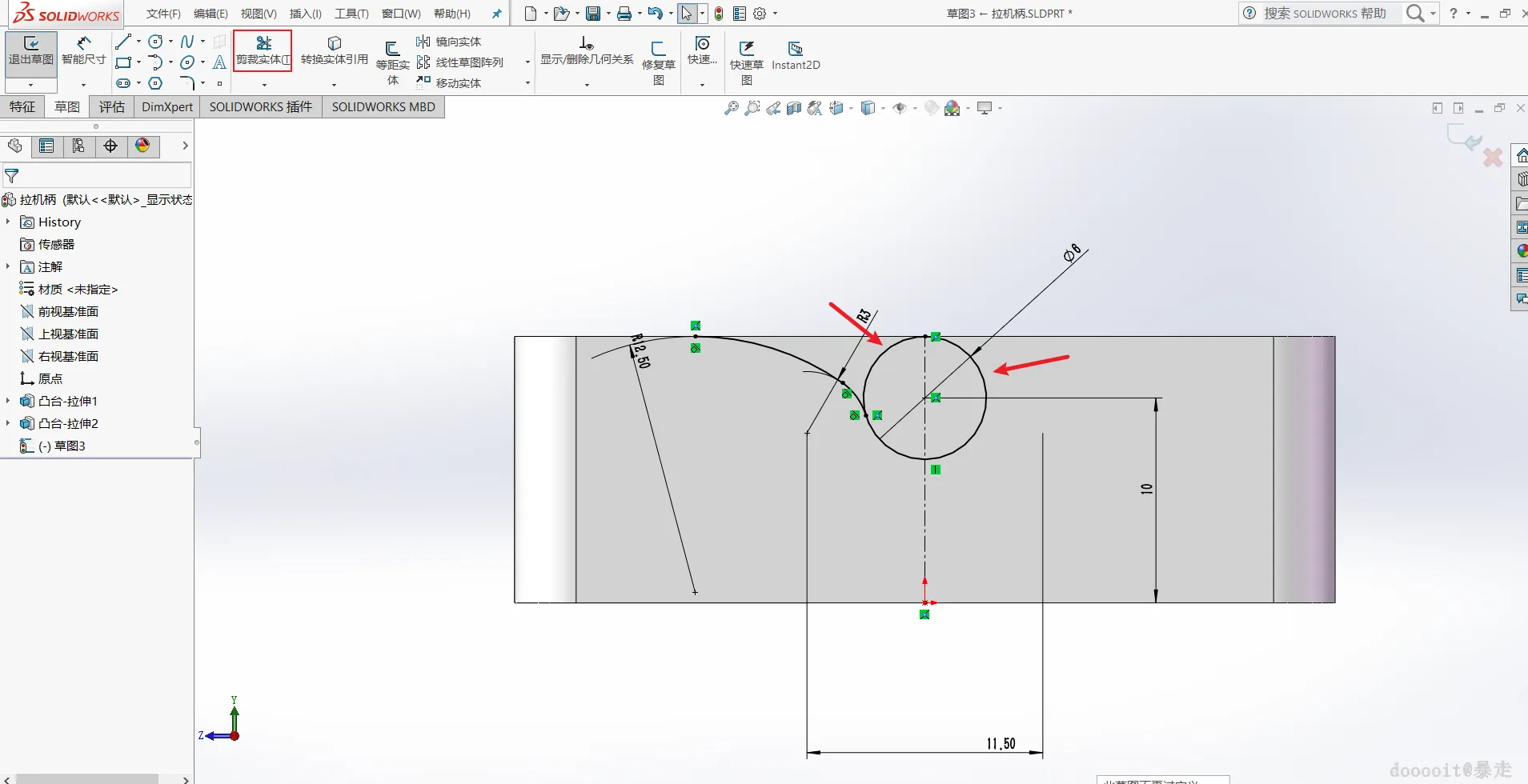

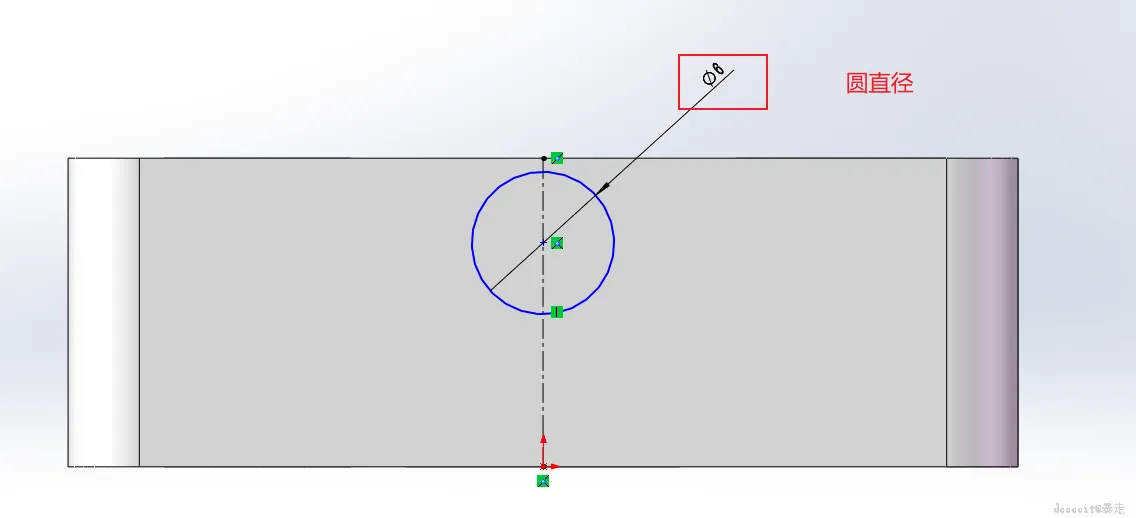

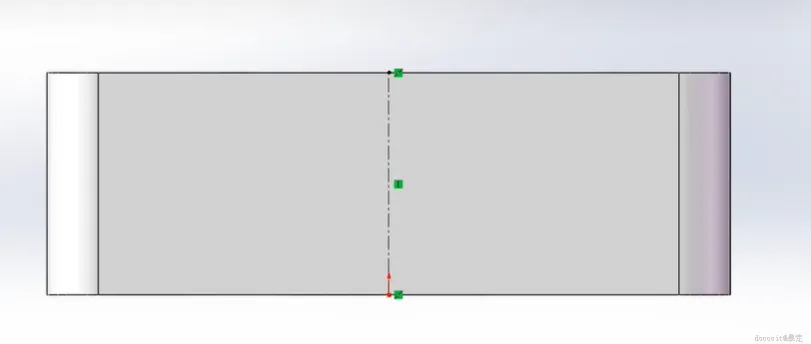

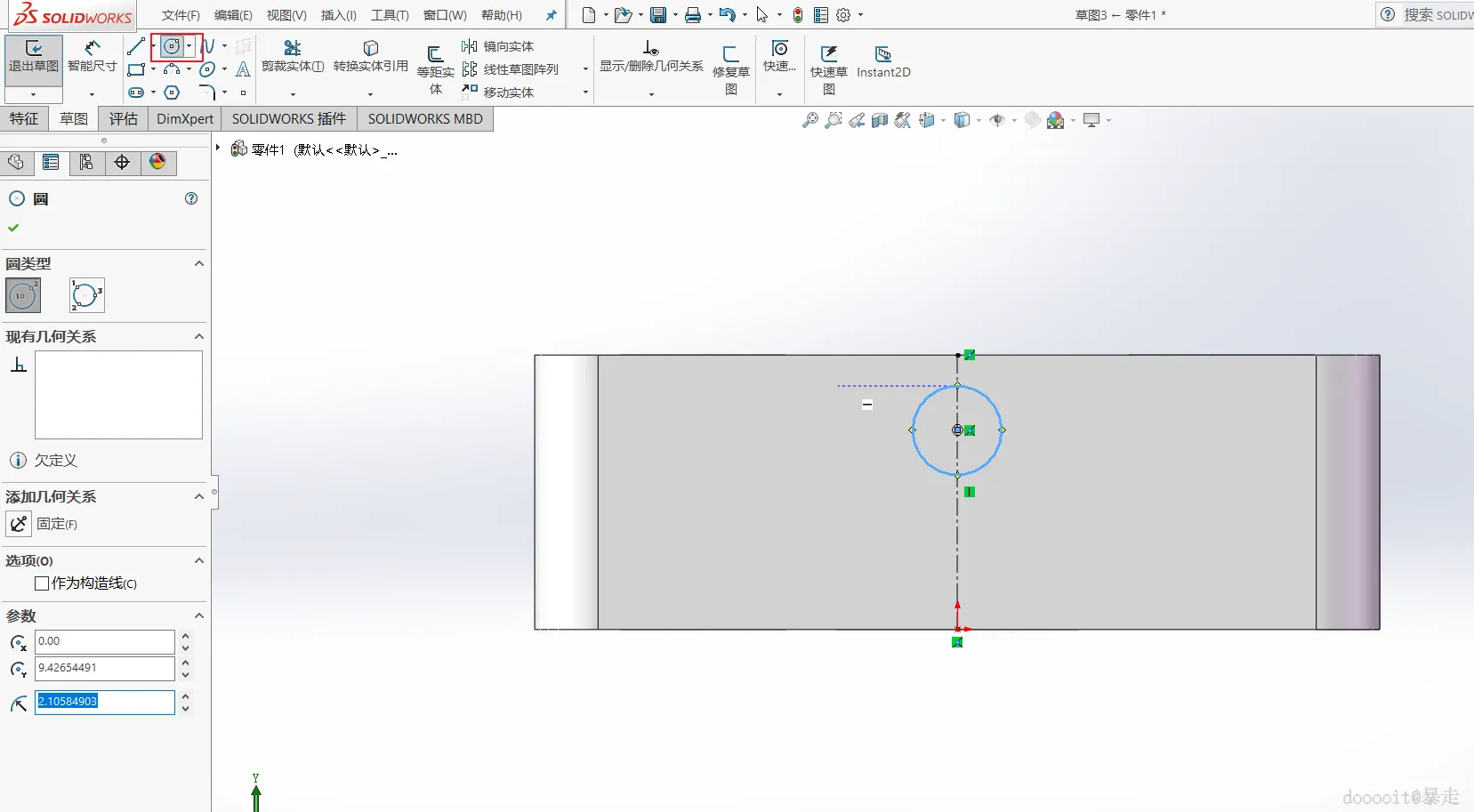

围绕中心线画一个圆，并为其添加具体的尺寸和位置参数。此步骤对于保证组件的精度至关重要。

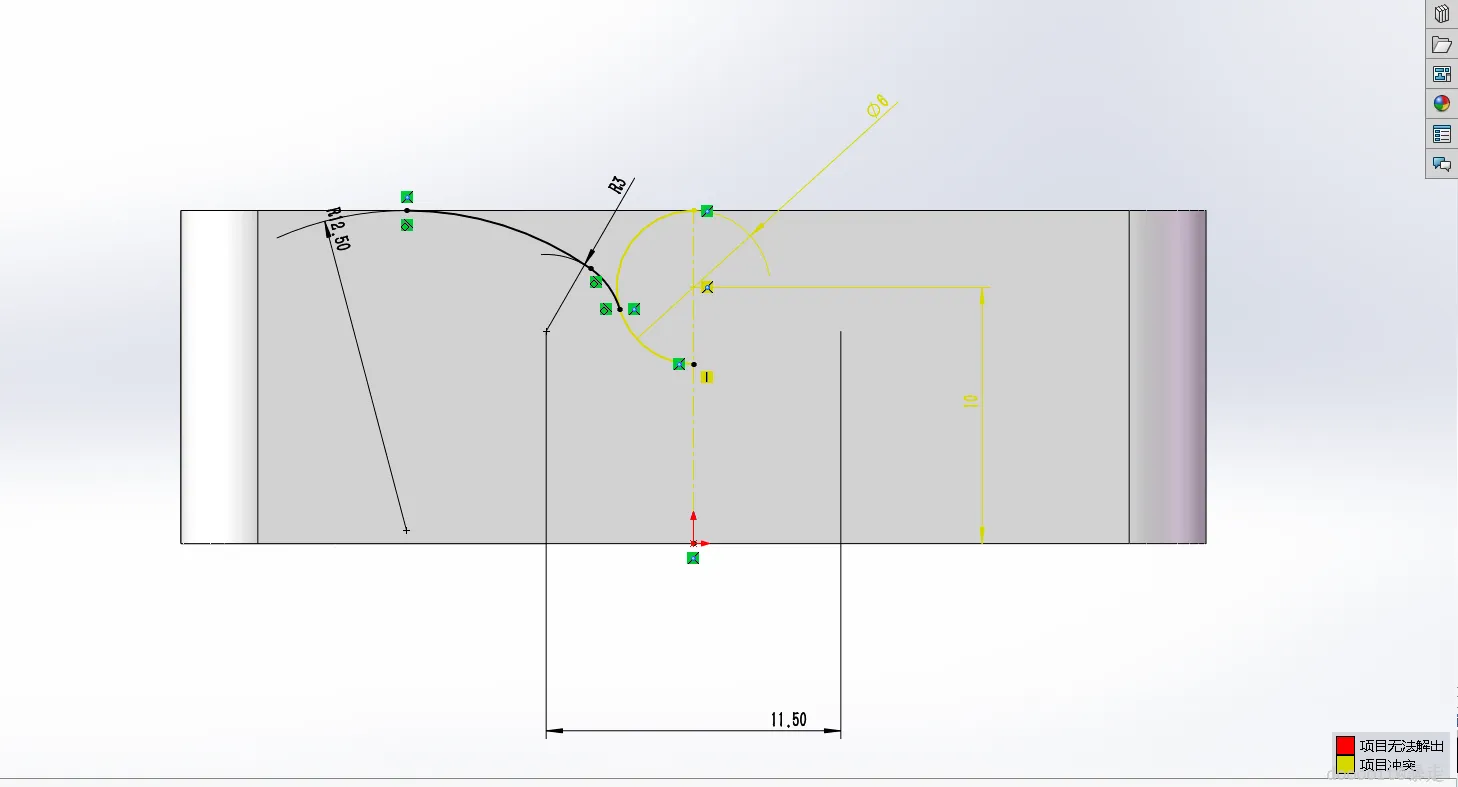

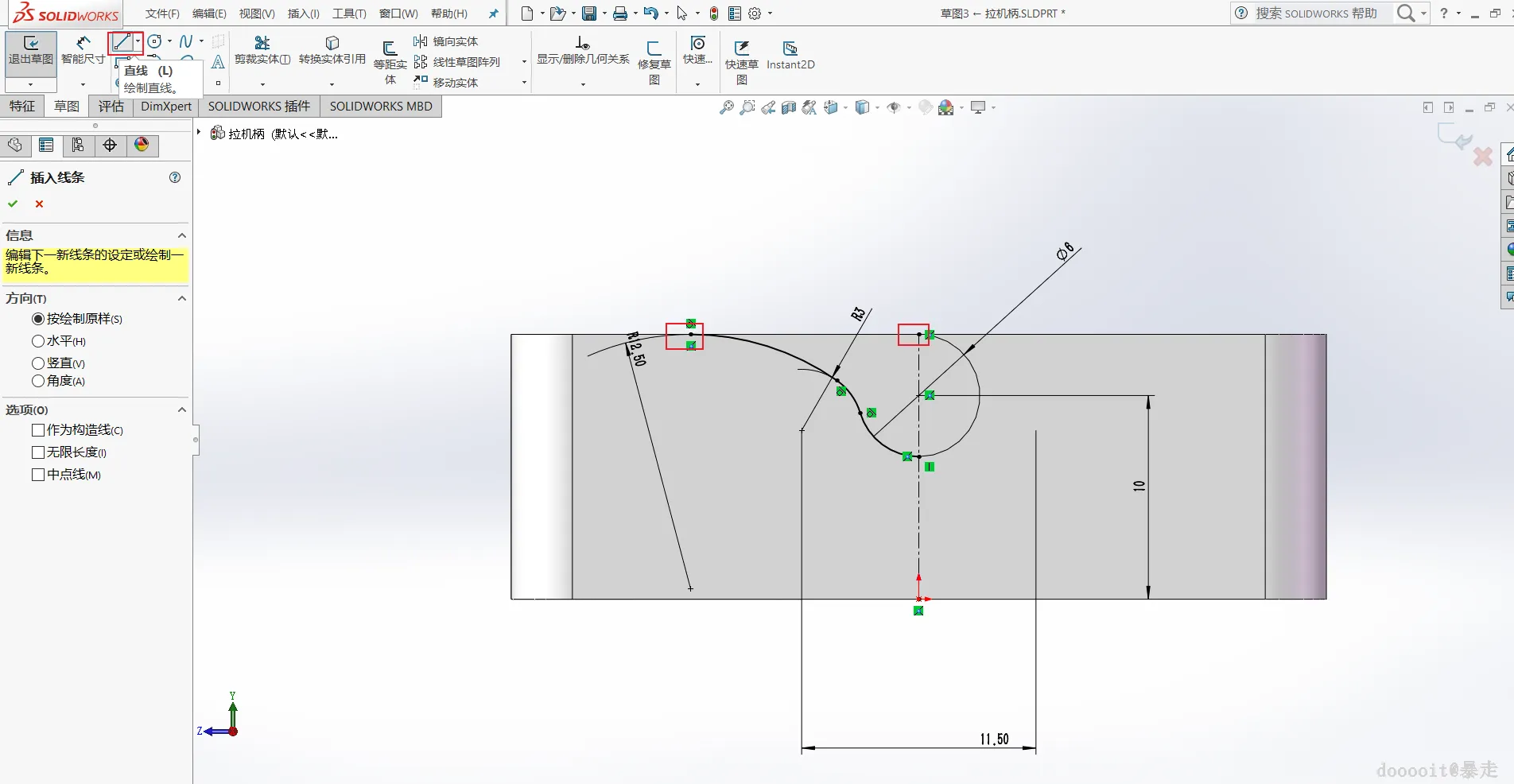

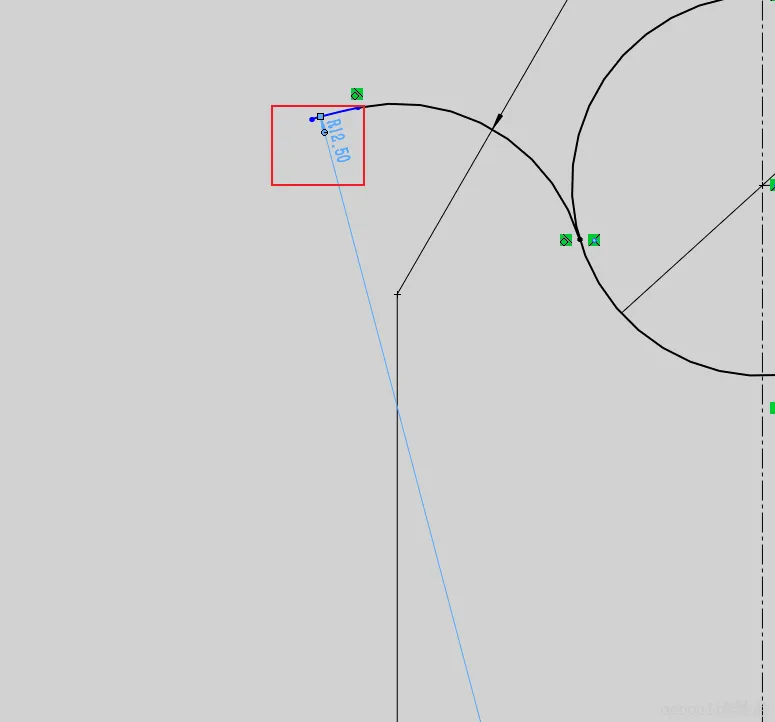

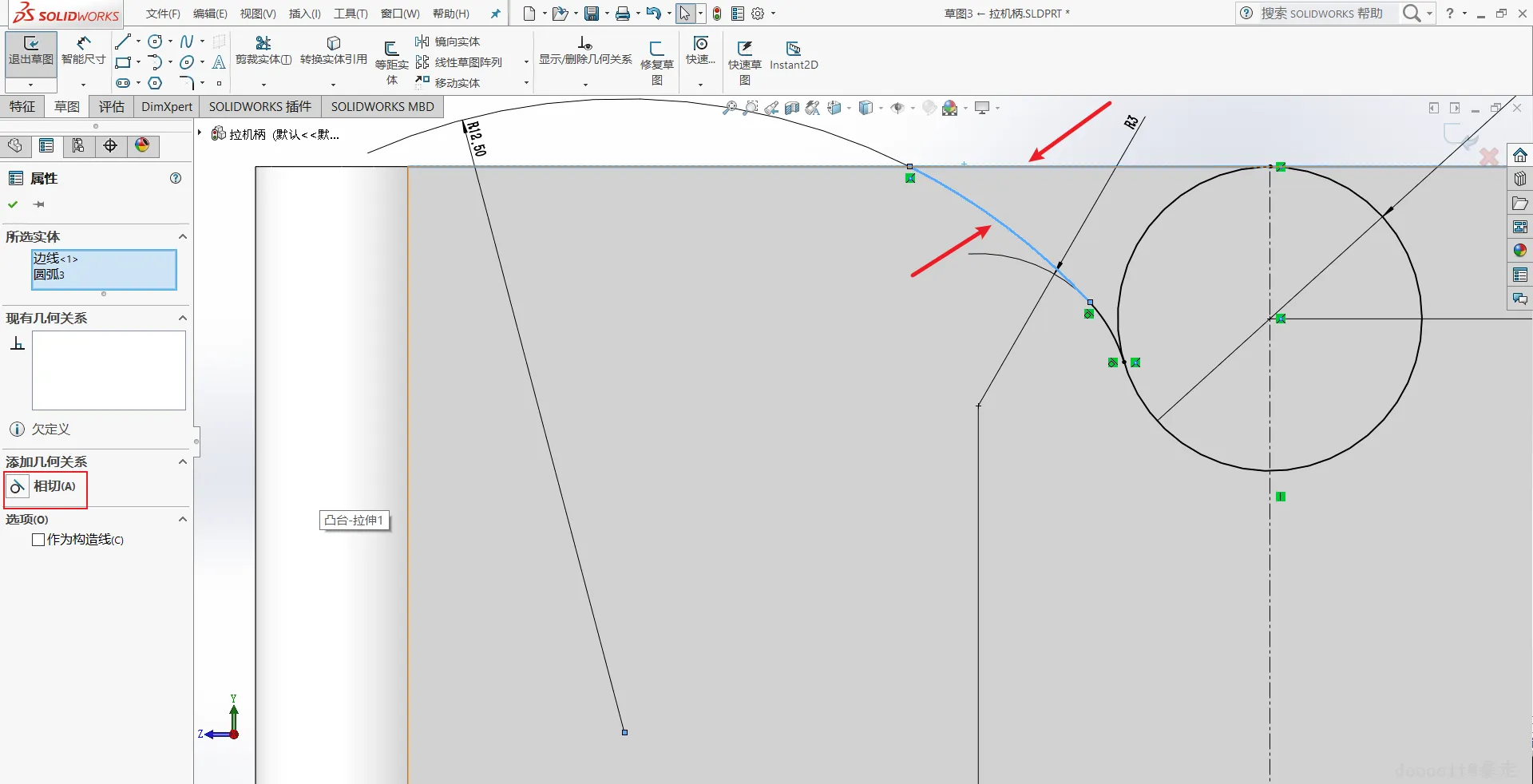

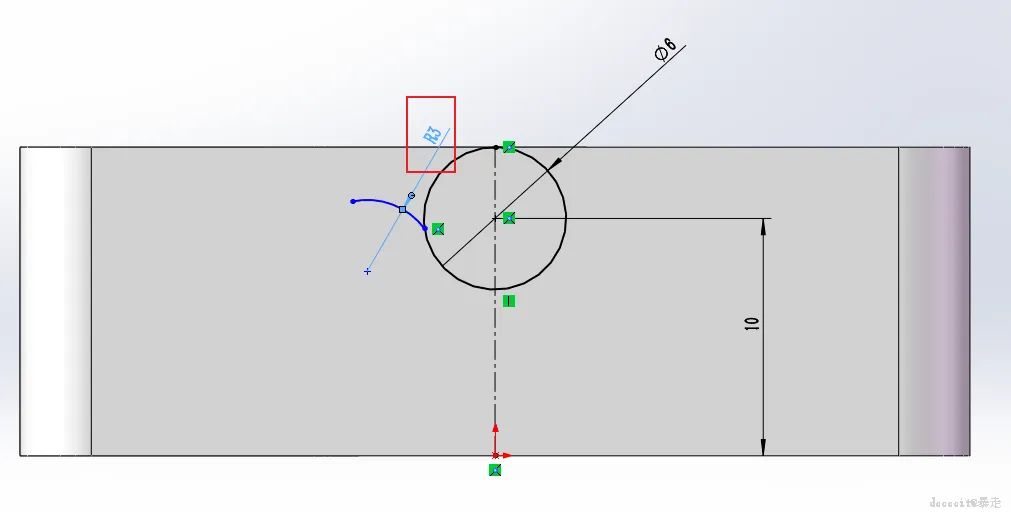

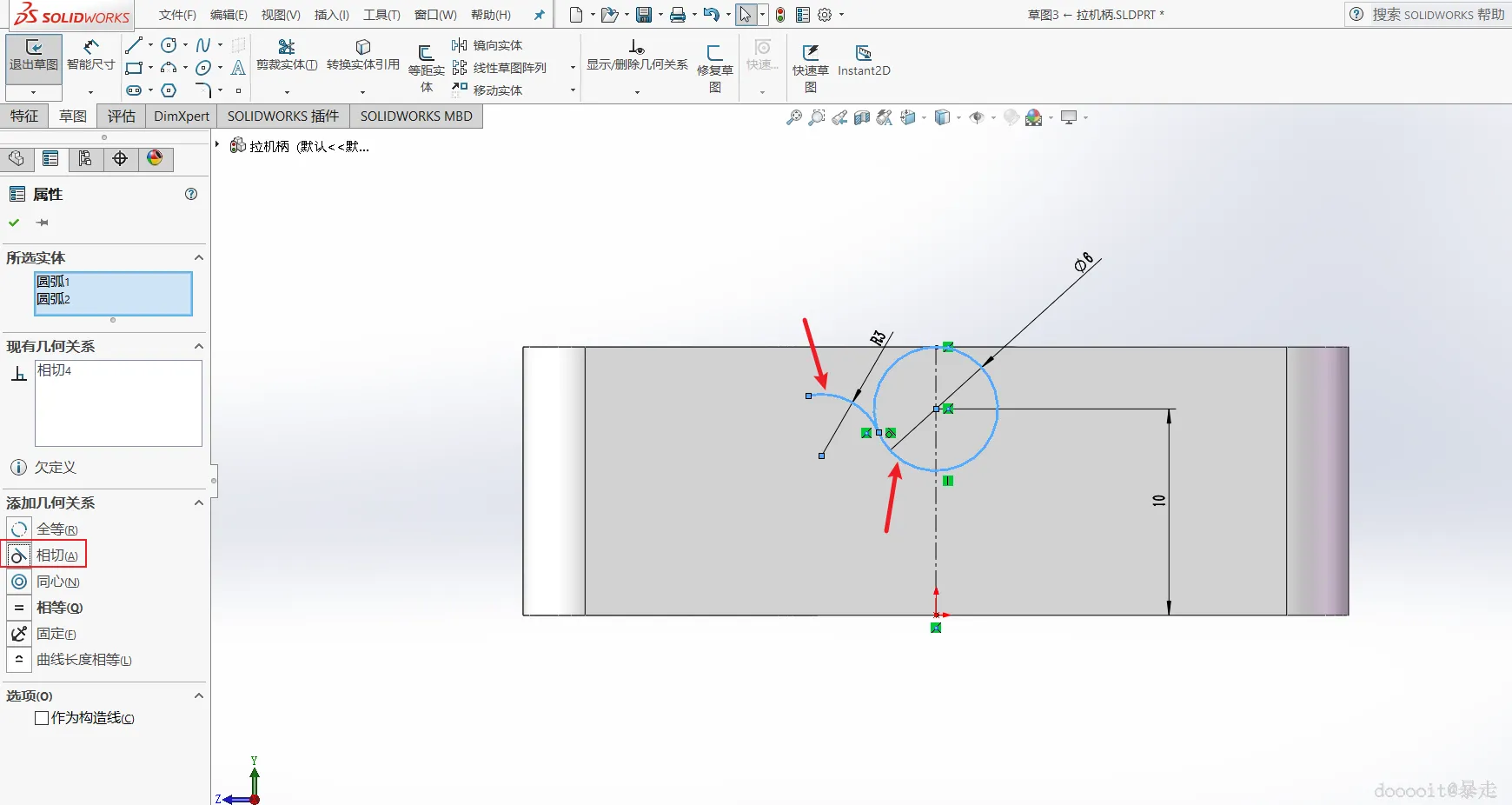

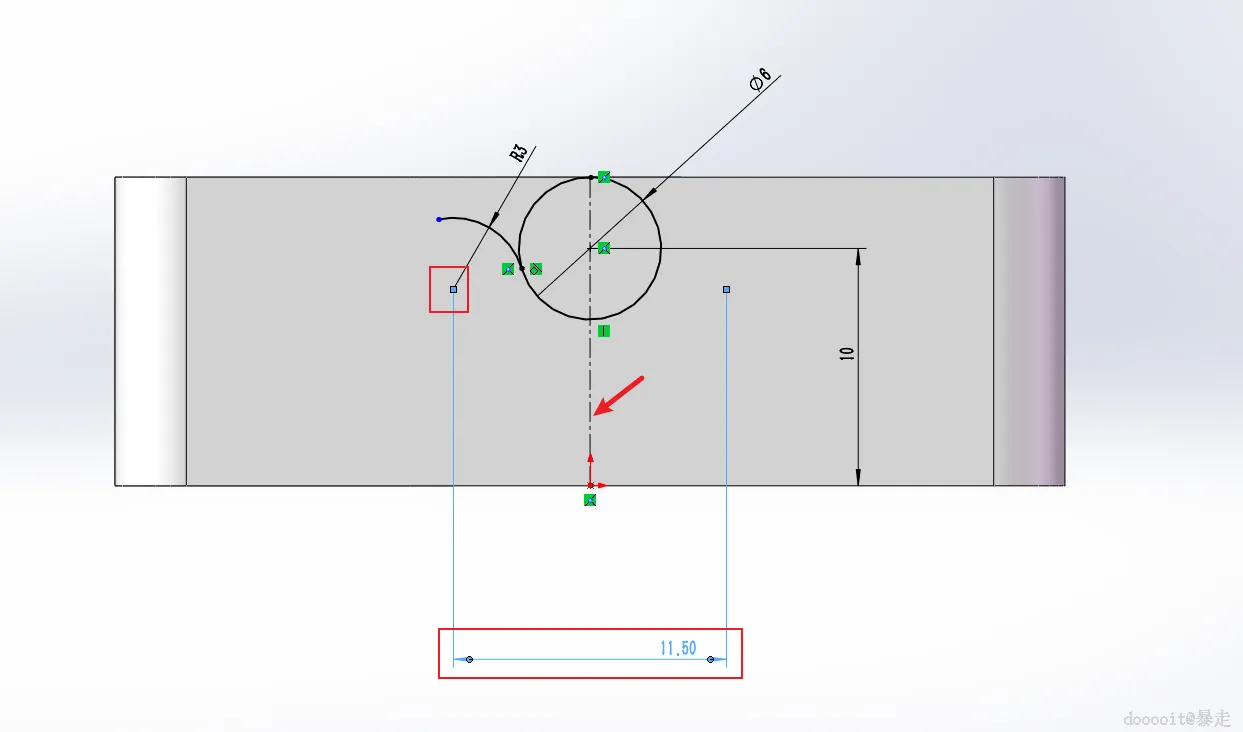

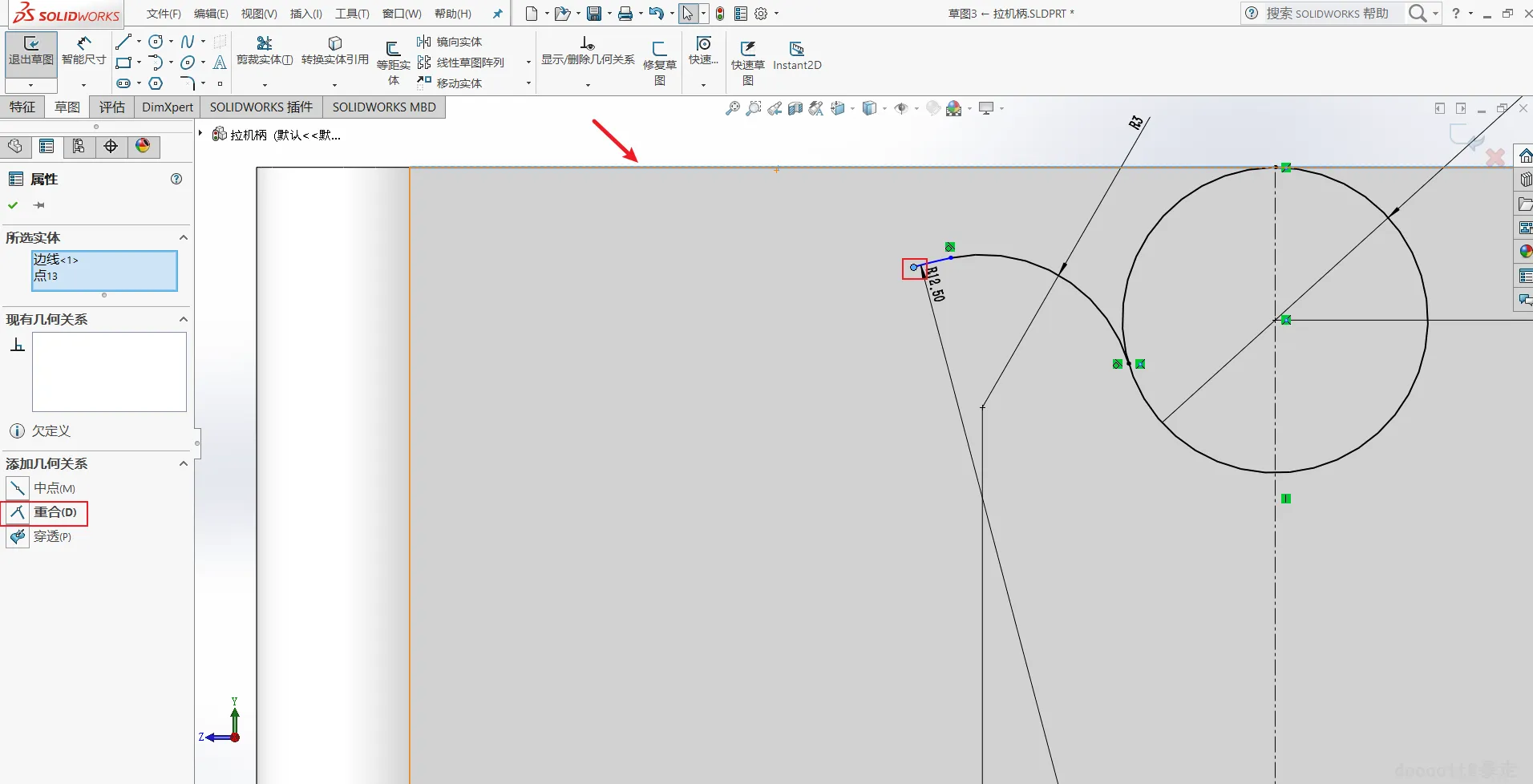

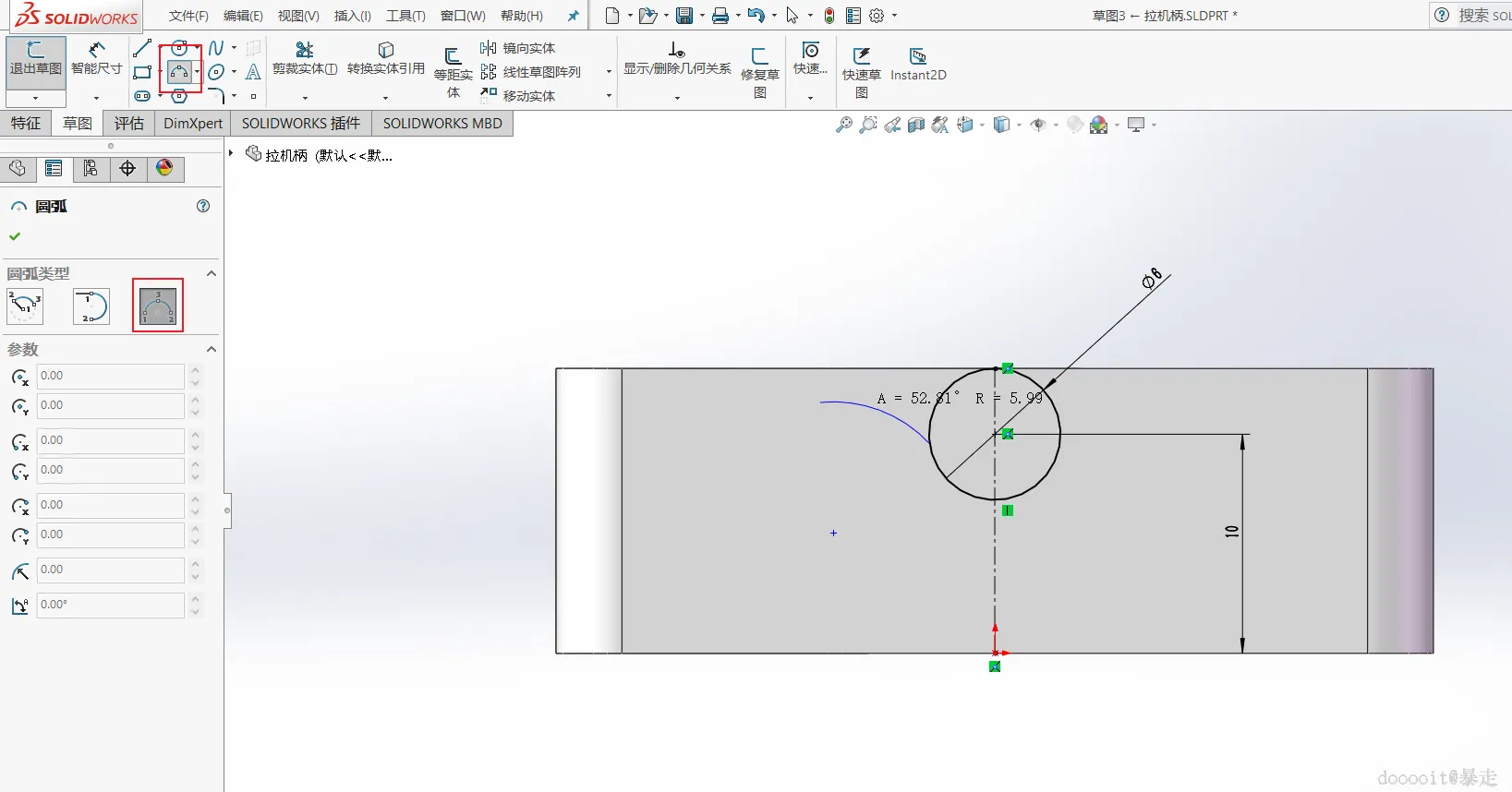

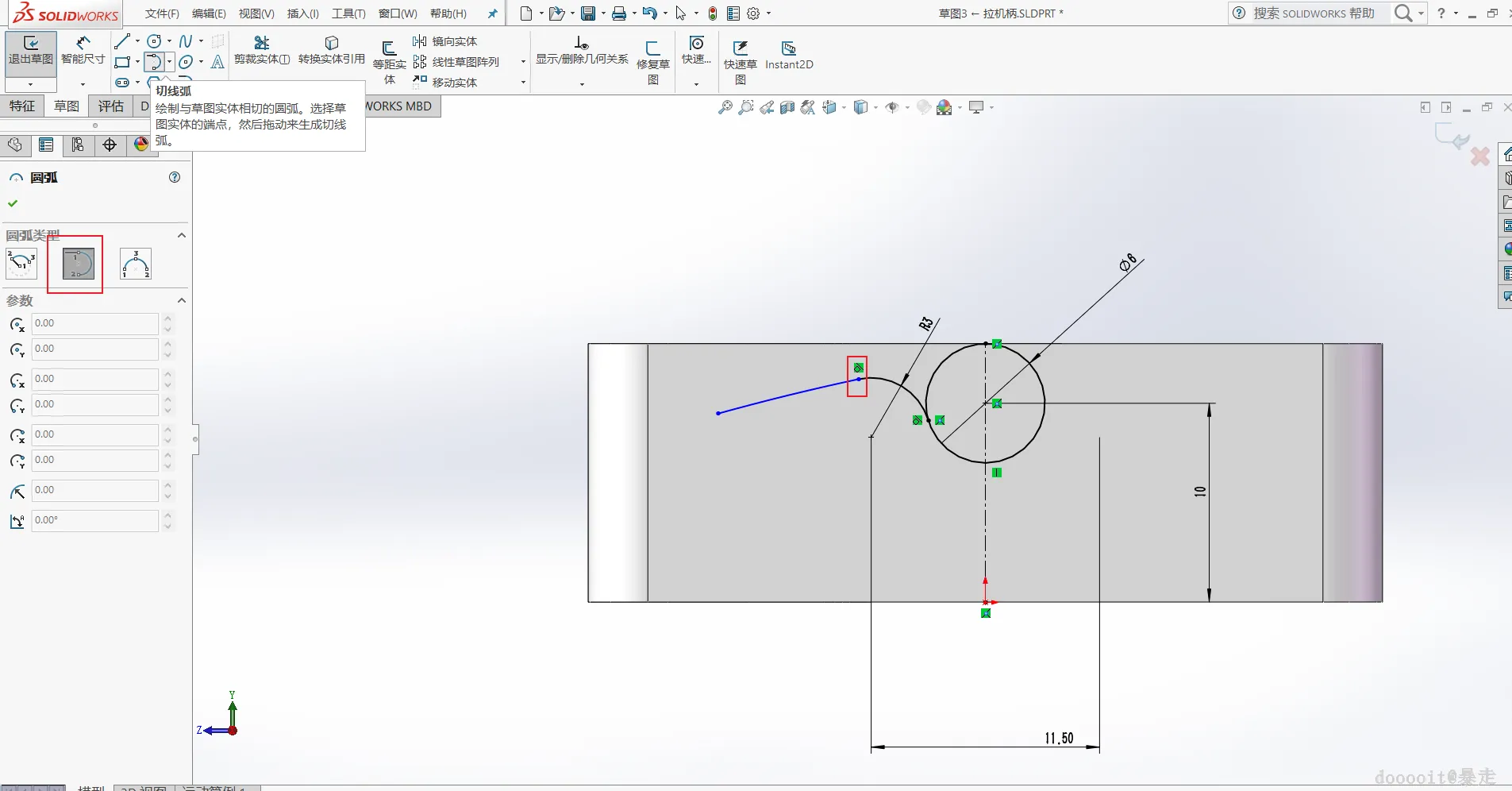

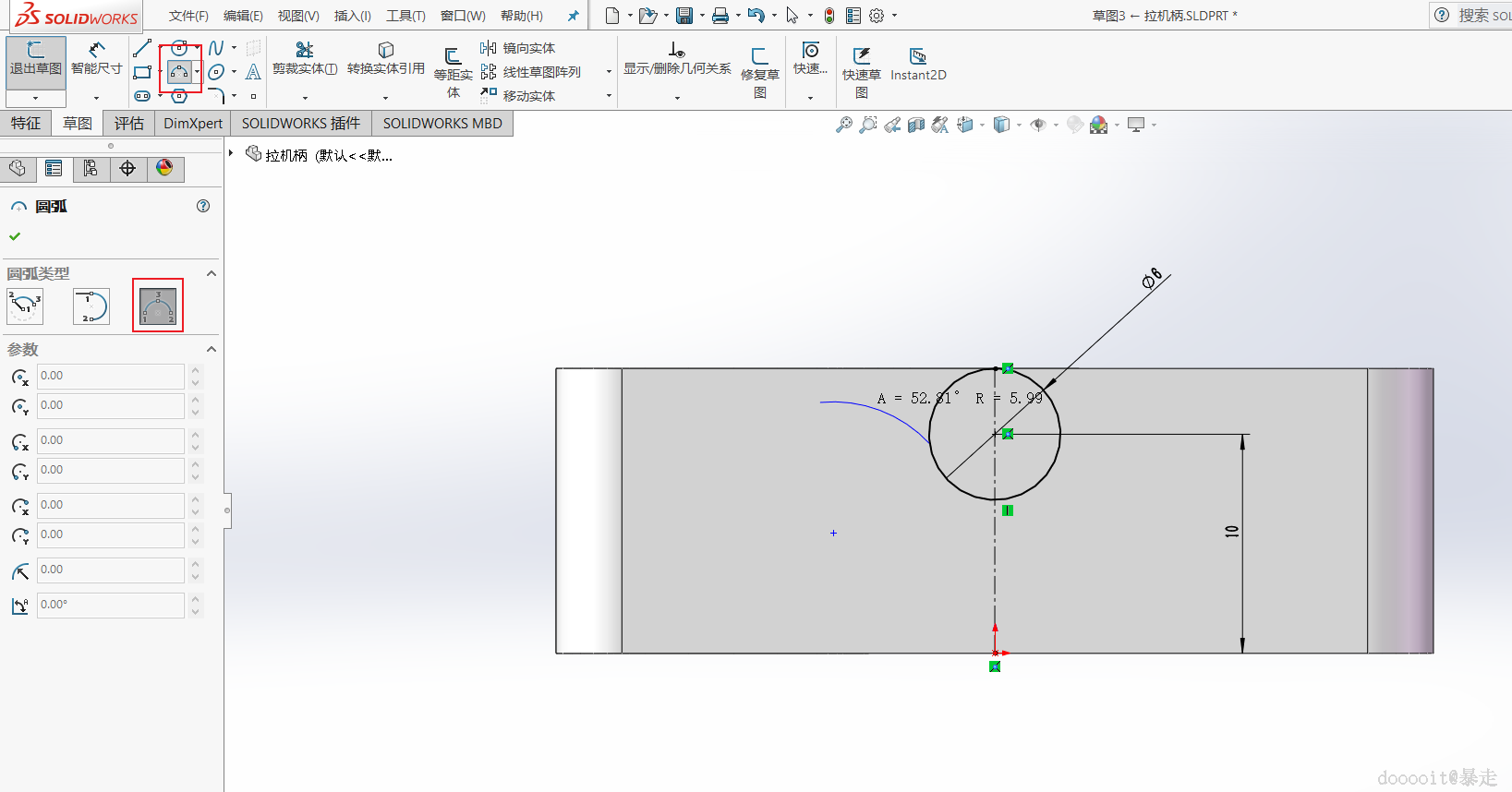

使用三点圆弧方法绘制一条弧线，并将其尺寸设定为3mm。使弧线与圆之间保持相切关系。接着，根据指定的位置绘制另一条切线弧，其半径设为12.5mm，并确保左侧端点与上方的线段重合，同时保证弧线与边缘线相切。

在进行裁剪操作时可能会收到警告信息，但这不会影响最终结果，继续操作即可。

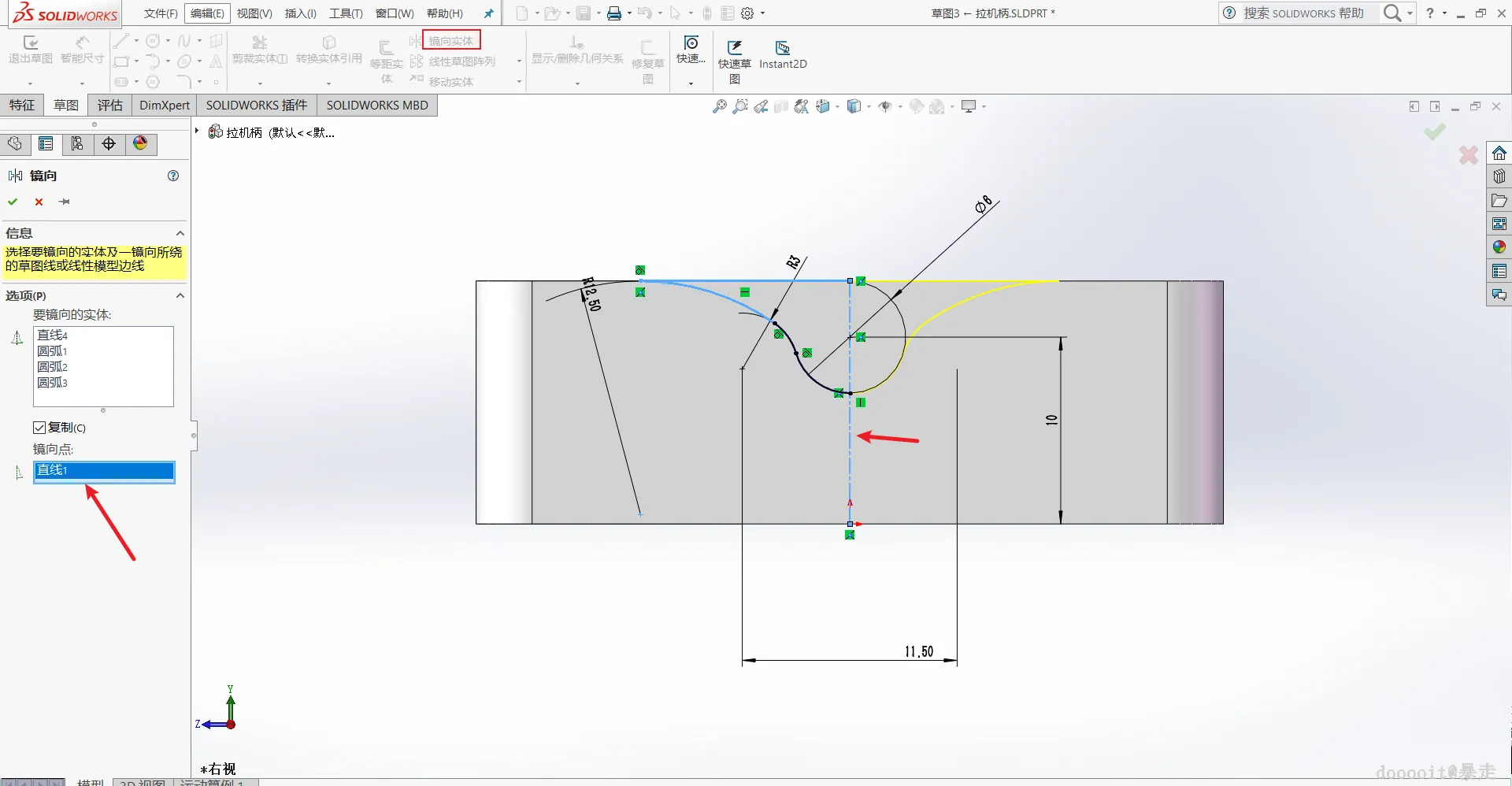

在两个端点间绘制一条直线，然后左键拖动选择所有的边线，并设置中心线作为镜像轴，生成对称的部分。

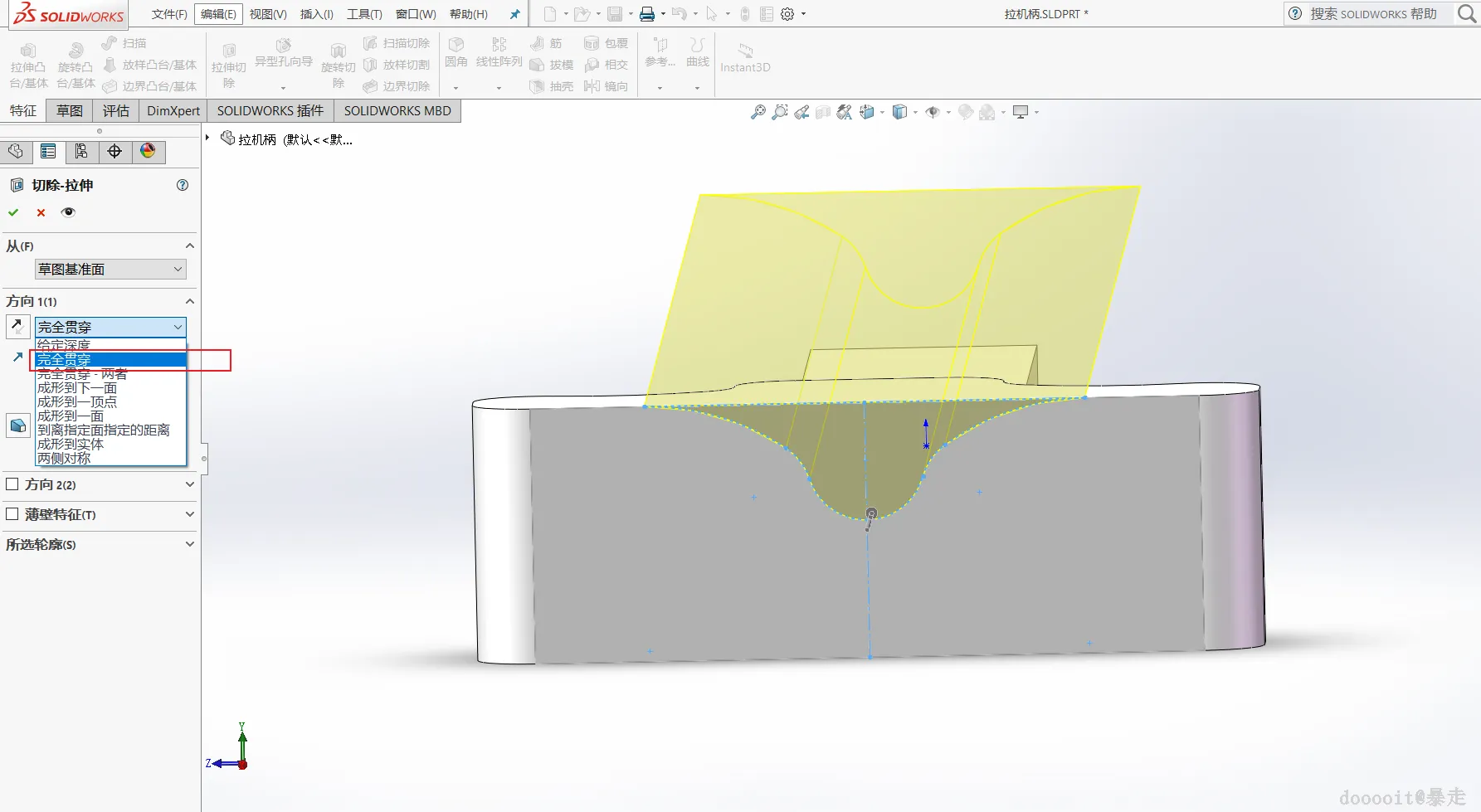

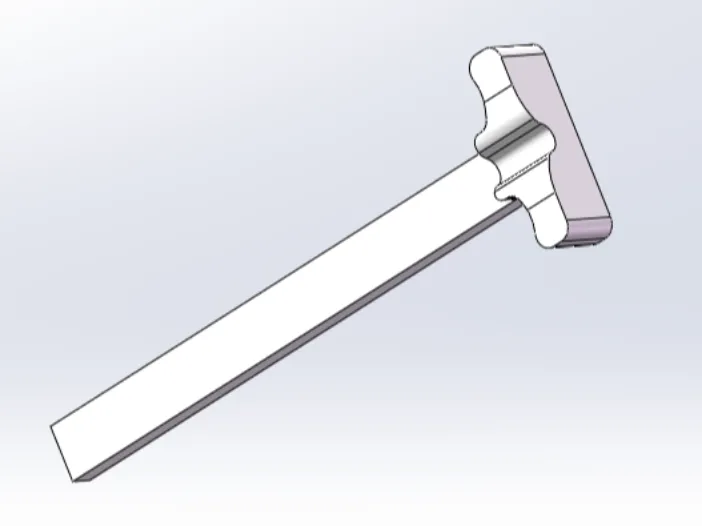

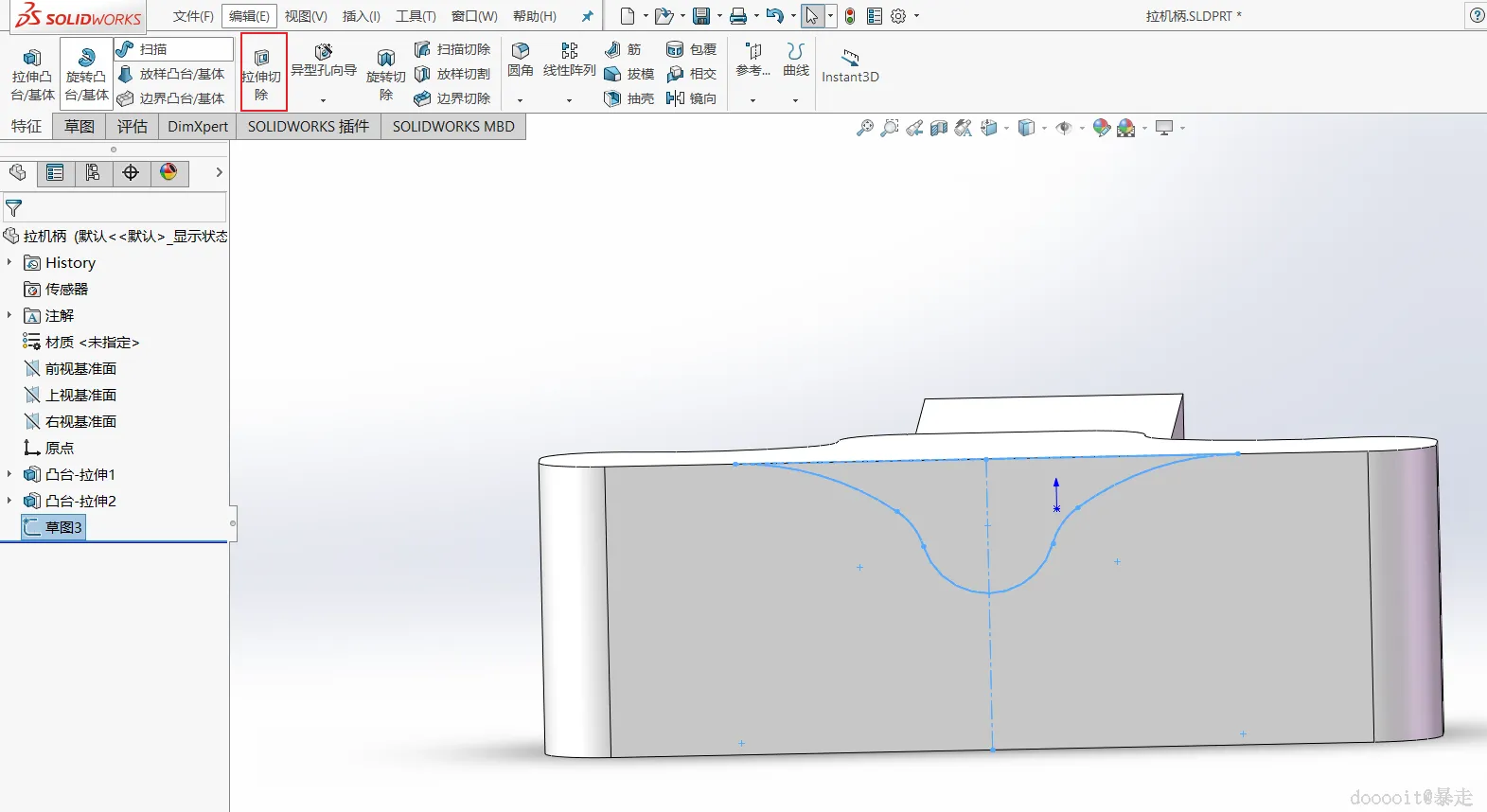

最后一步是对模型进行必要的修剪，去除不需要的部分，使整体结构更加简洁明了。
