cad 教学之罗小黑

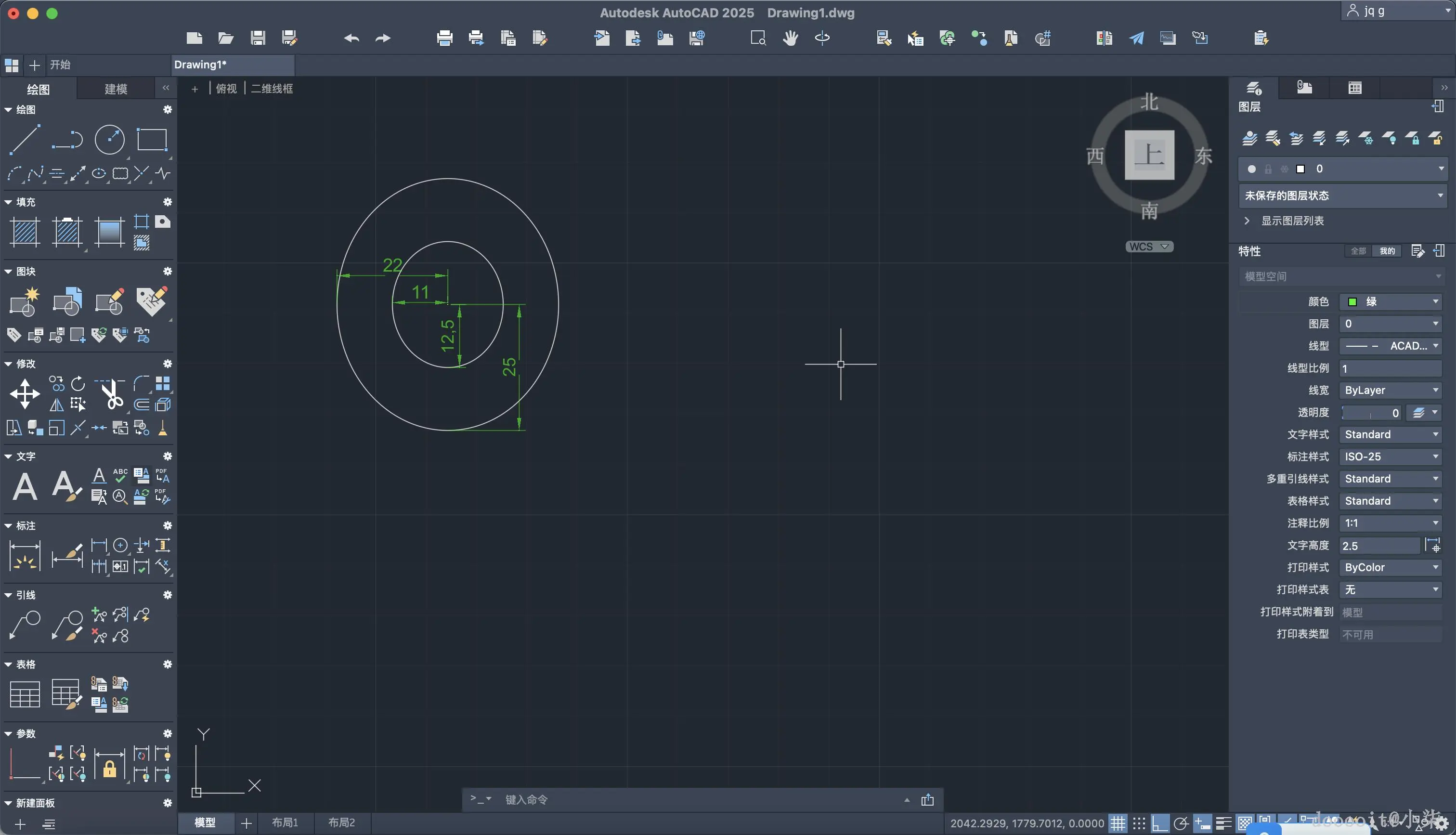

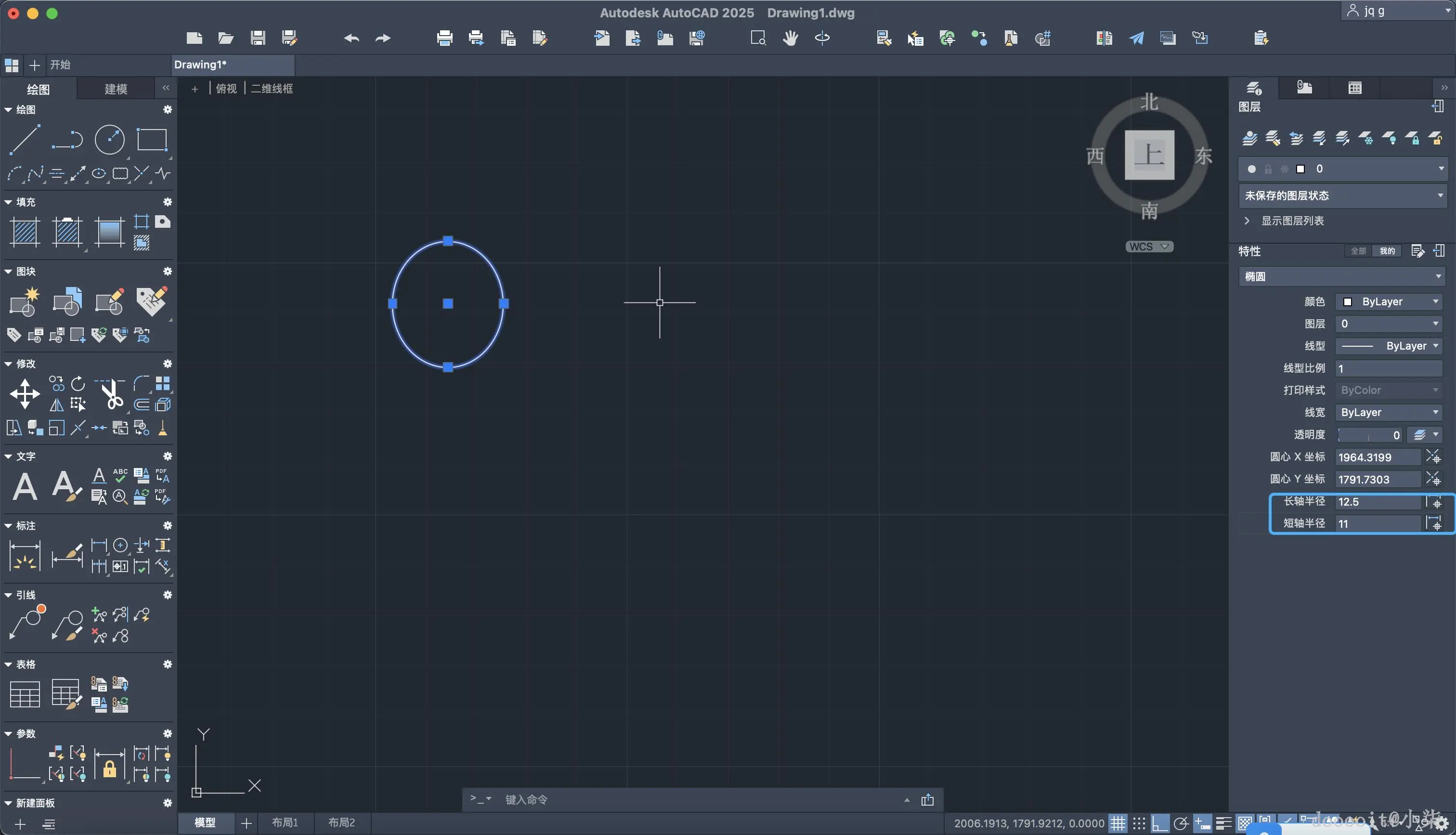

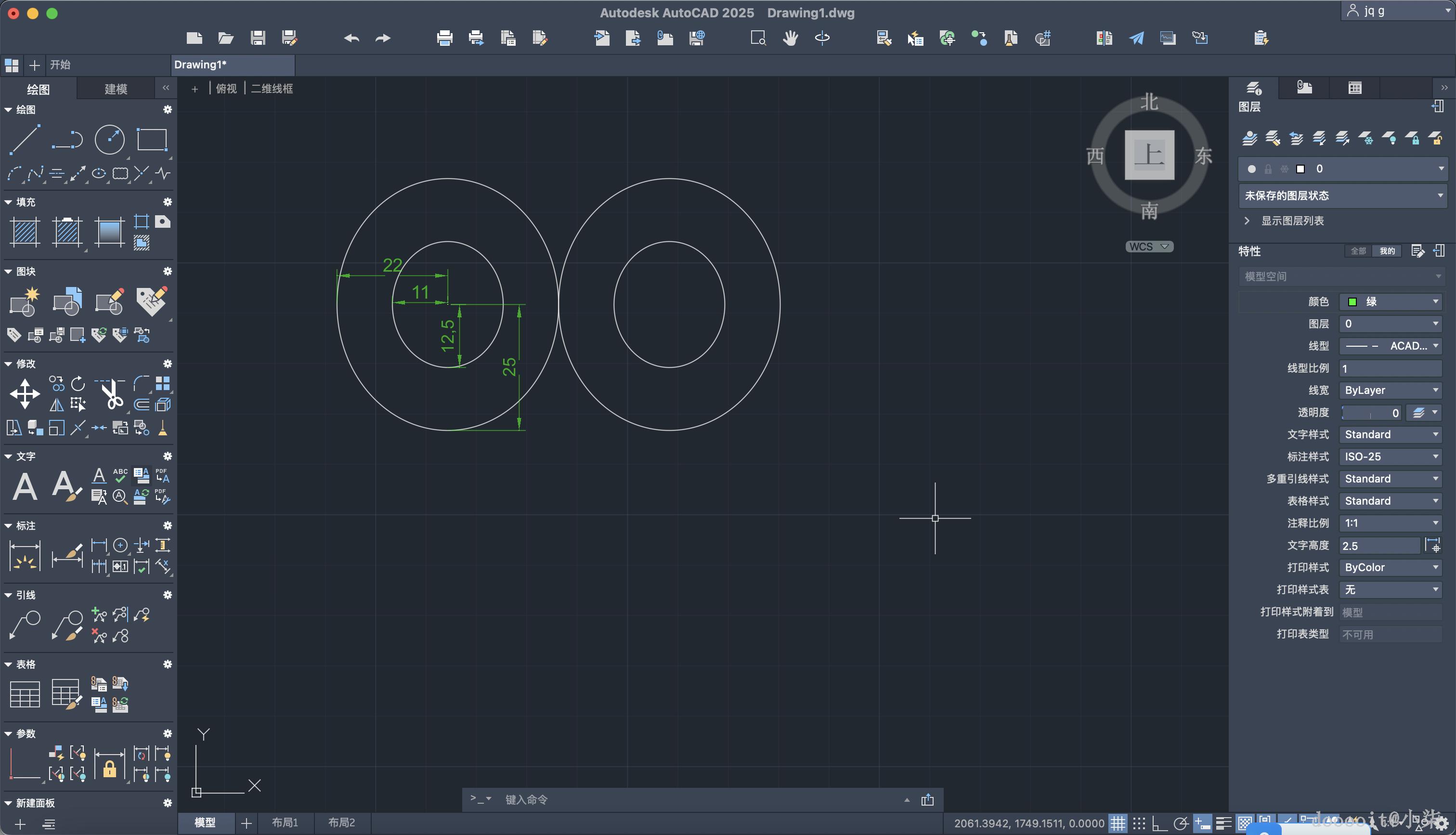

1. 我们先来画眼睛 如图1所示 画一个长轴半径为12.5 短轴半径为11的椭圆 如图1
2. 然后以刚才画好的椭圆的圆心为中心点画一个长轴半径为25 短轴半径为22的椭圆 如图2
3. 如图3所示co复制一个

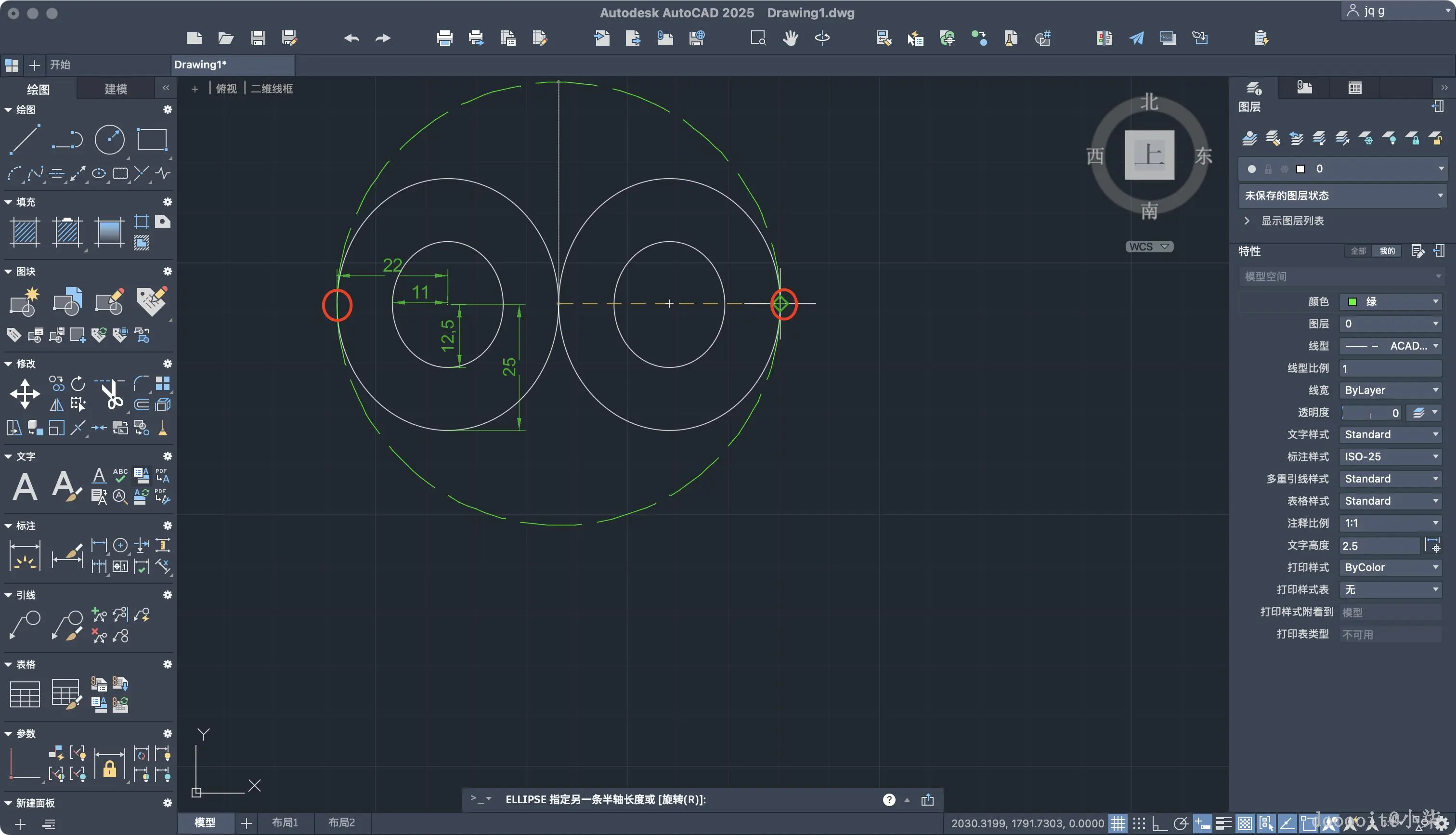

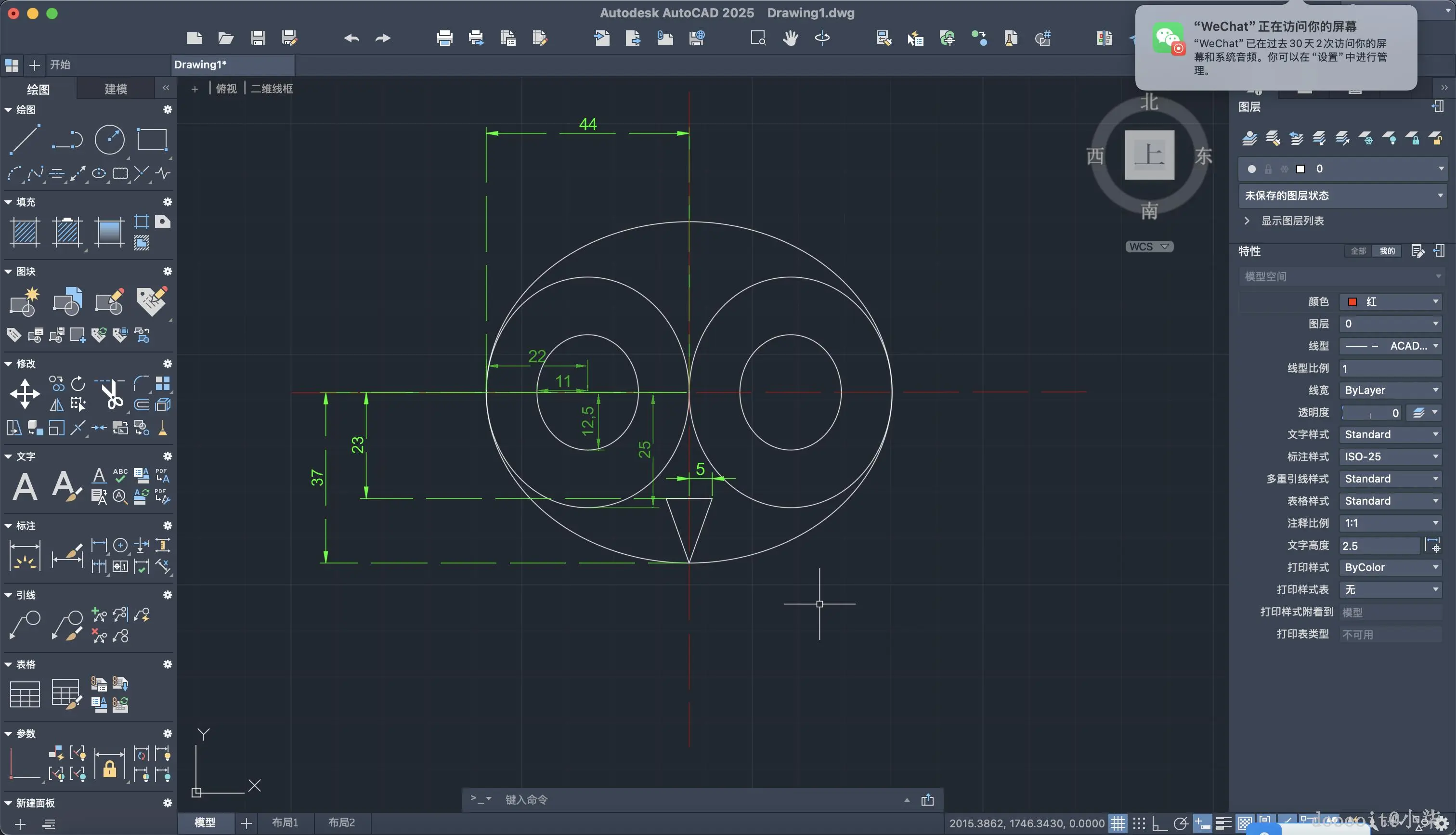

1. 如图1所示以最左和最右的两个点画一个椭圆 画出来长轴半径为44 短轴半径为37

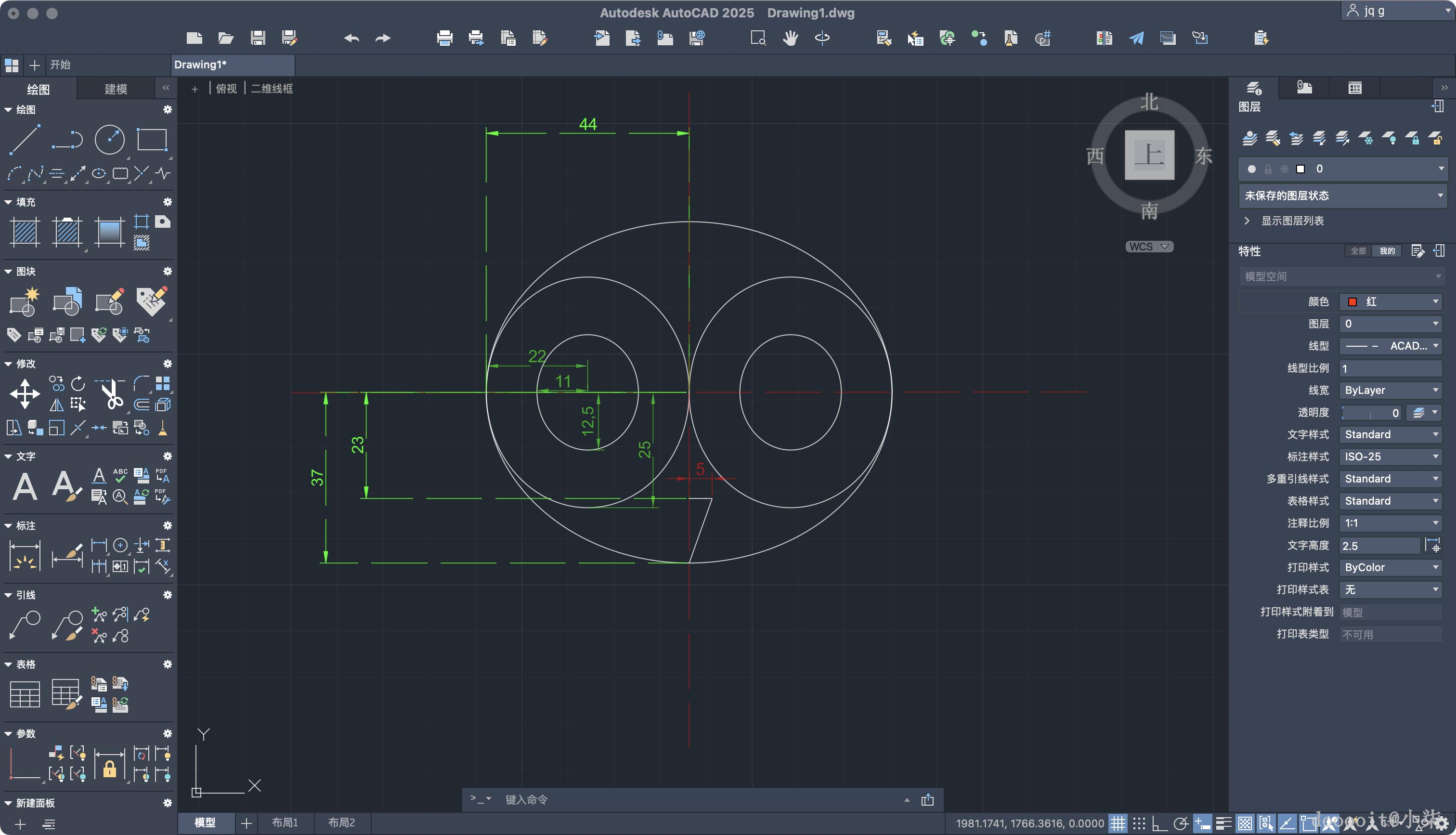

2. 如图2所示 大家可以以头为基准画两条辅助线 方便我们后面操作 然后在中线点向下23的位置 花一个长度为5的线段 并让线段最边上的点链接头的底部捕获点
3. 然后我们把这个嘴镜像一下 如图3所示

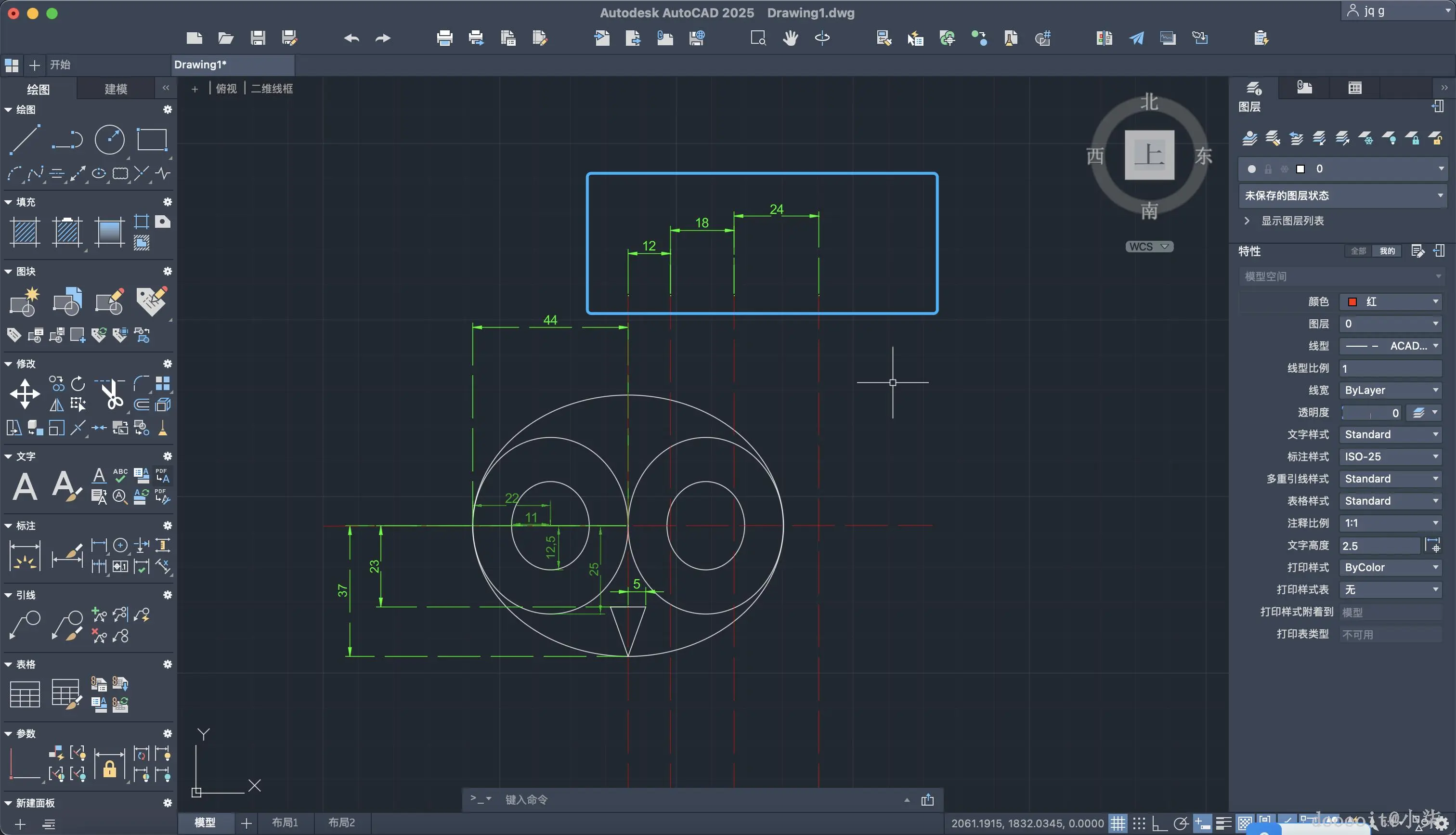

1. 如图1所示 以头部的纵向辅助线为基准 向右偏移12画一条辅助线 再偏移18 画一条辅助线 再偏移24 画一条辅助线

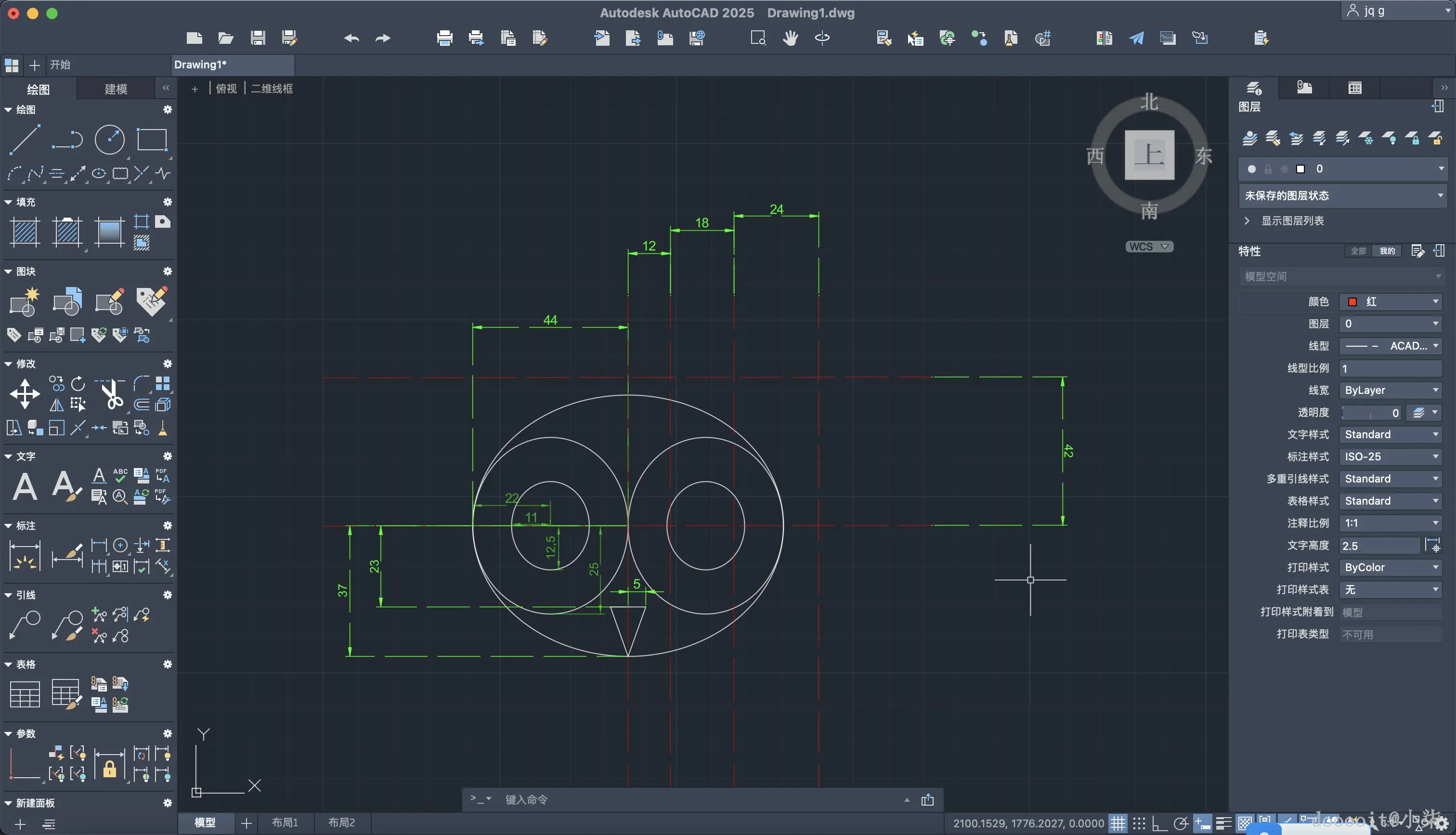

2. 如图2所示 以头部的横向辅助线为基准 向上偏移42 画一条辅助线
3. 如图3所示 以红圈 圈出来的两个点画一个半径为100的圆弧 切记要逆时针选择
4. 如图4所示 以蓝圈 圈出来的两个点 画一个半径为30的圆弧 切记要逆时针选择

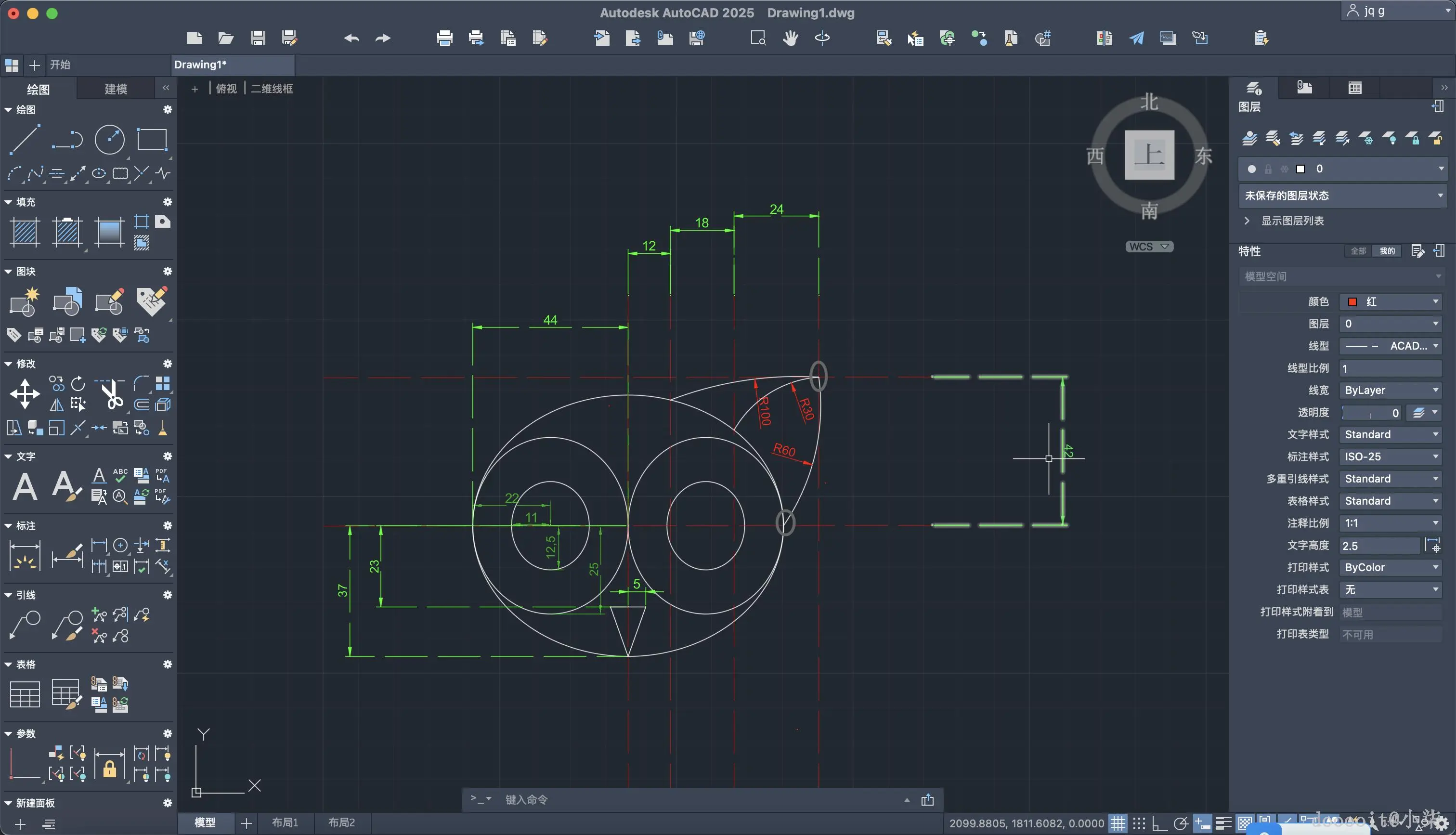

5. 如图5所示 以灰色圈 圈出来的两个点 画一个半径为60的圆弧 切记要逆时针选择

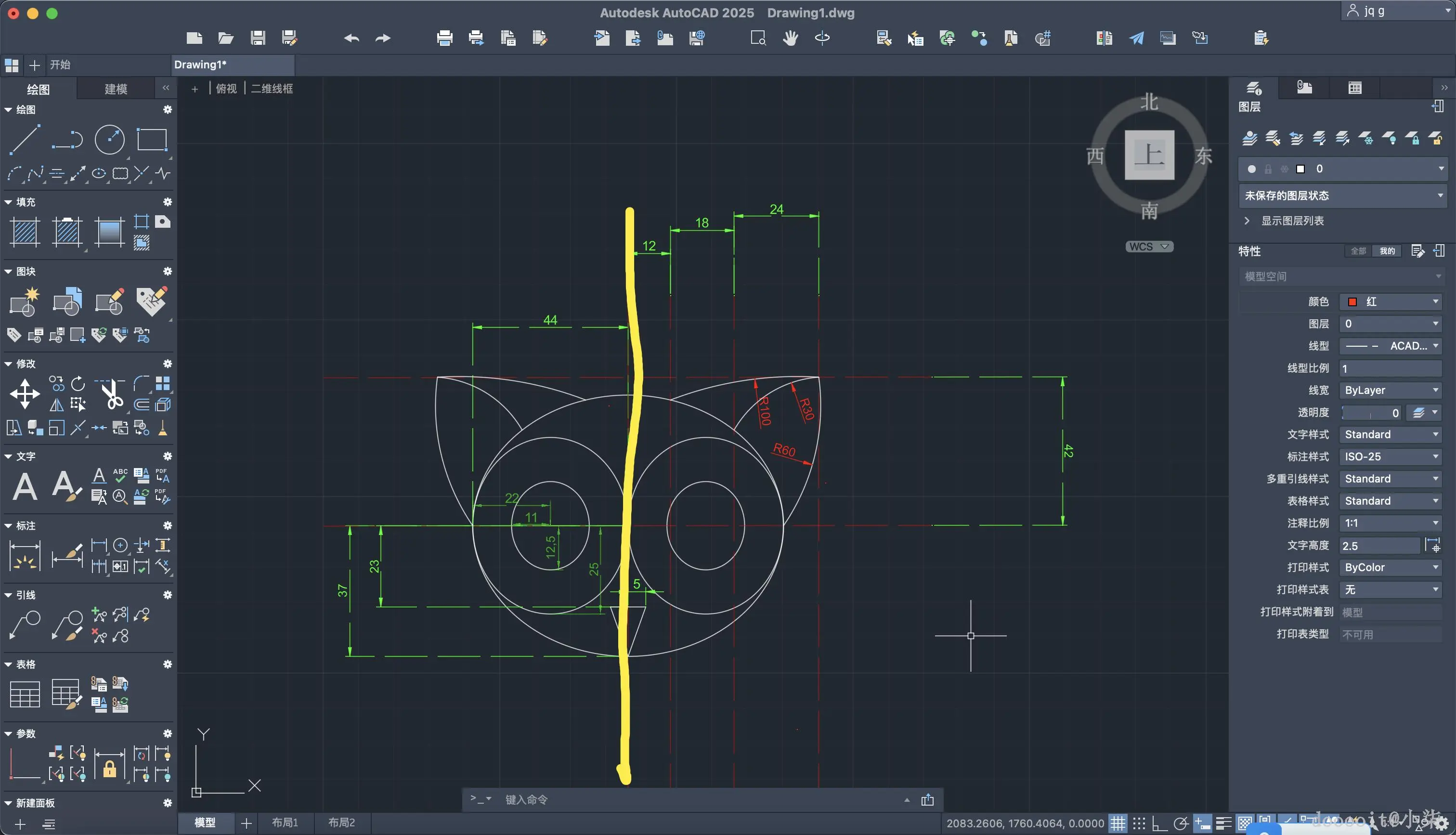

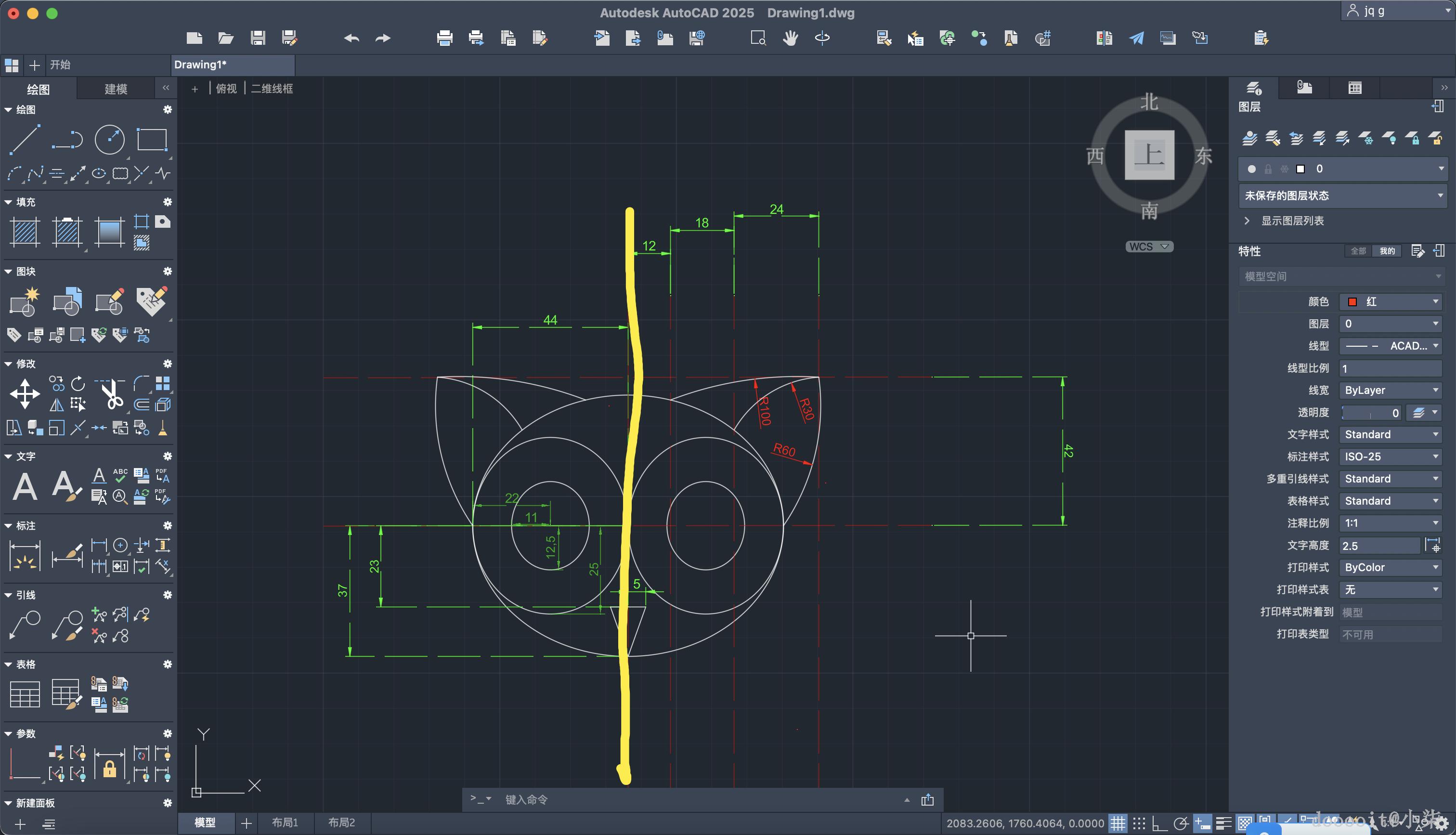

6. 然后 镜像到另一边即可 如图6所示 黄色的是镜像线

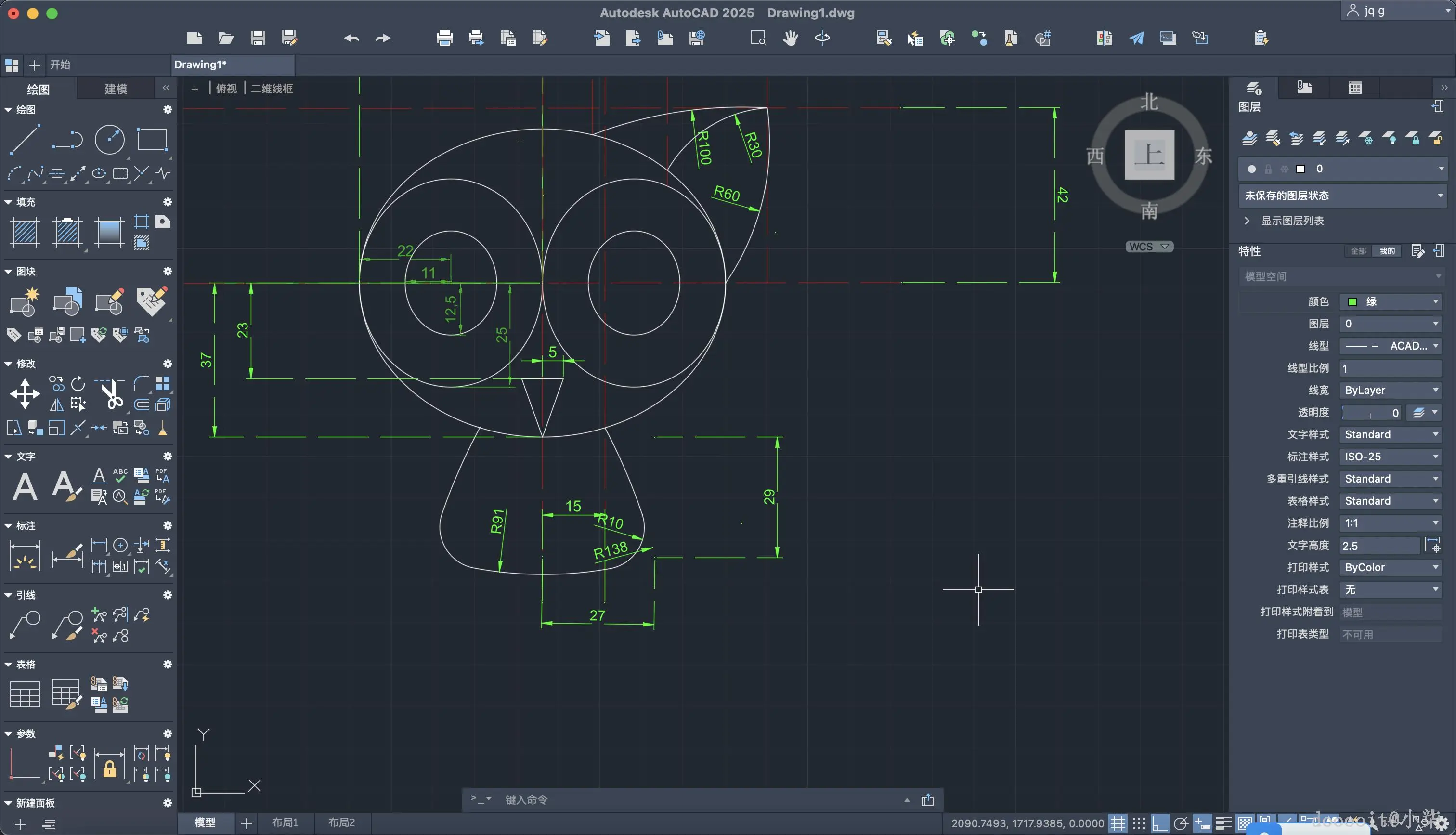

1. 图1所示 以头部的纵向辅助线为基准 向右偏移15画一条辅助线

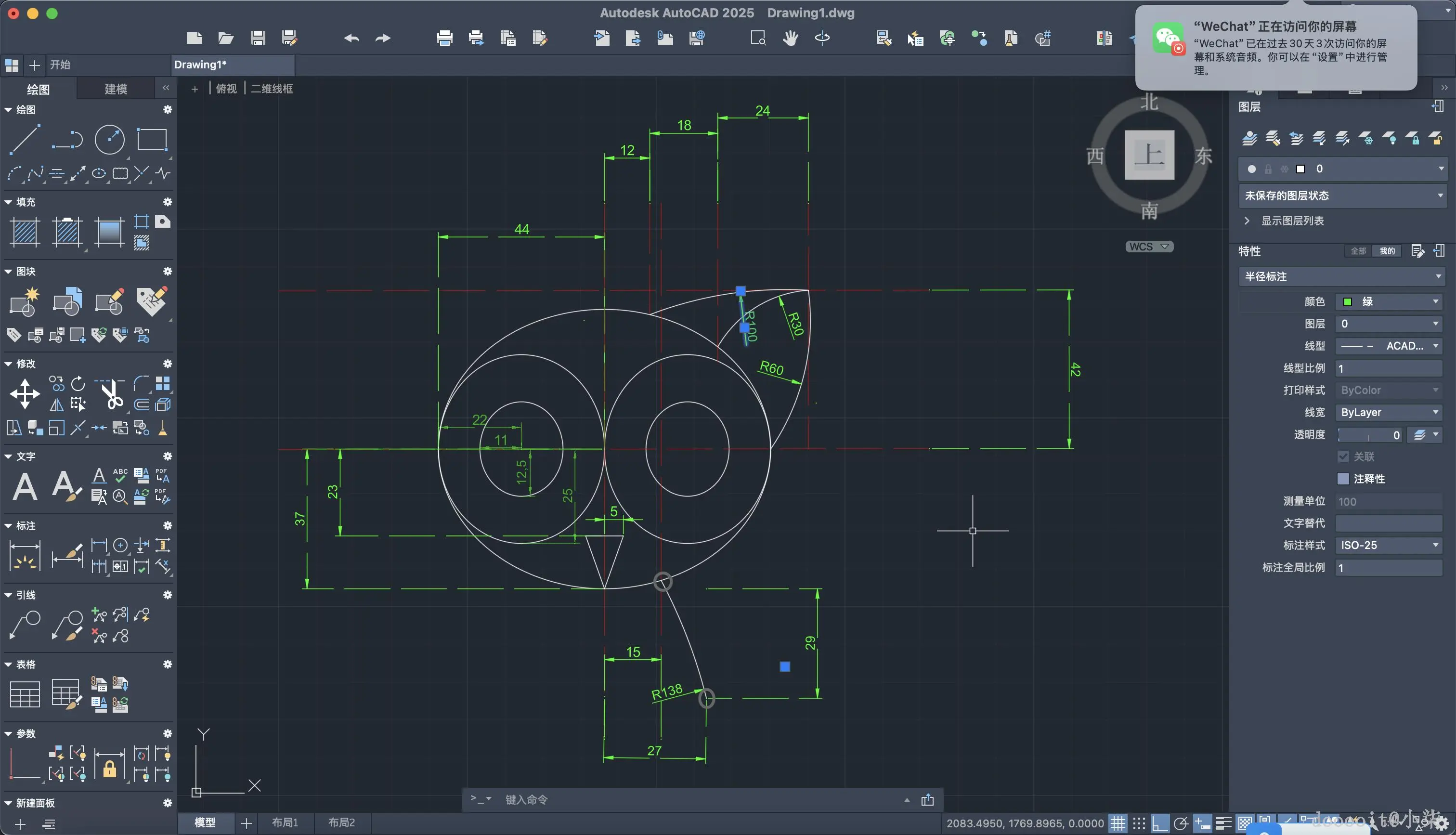

2. 选择如图2所示的点 a准备开始画圆弧 tk进行追踪 向右27 向下29 然后如图灰色圈出来的两个点 画一个半径为138 的圆弧

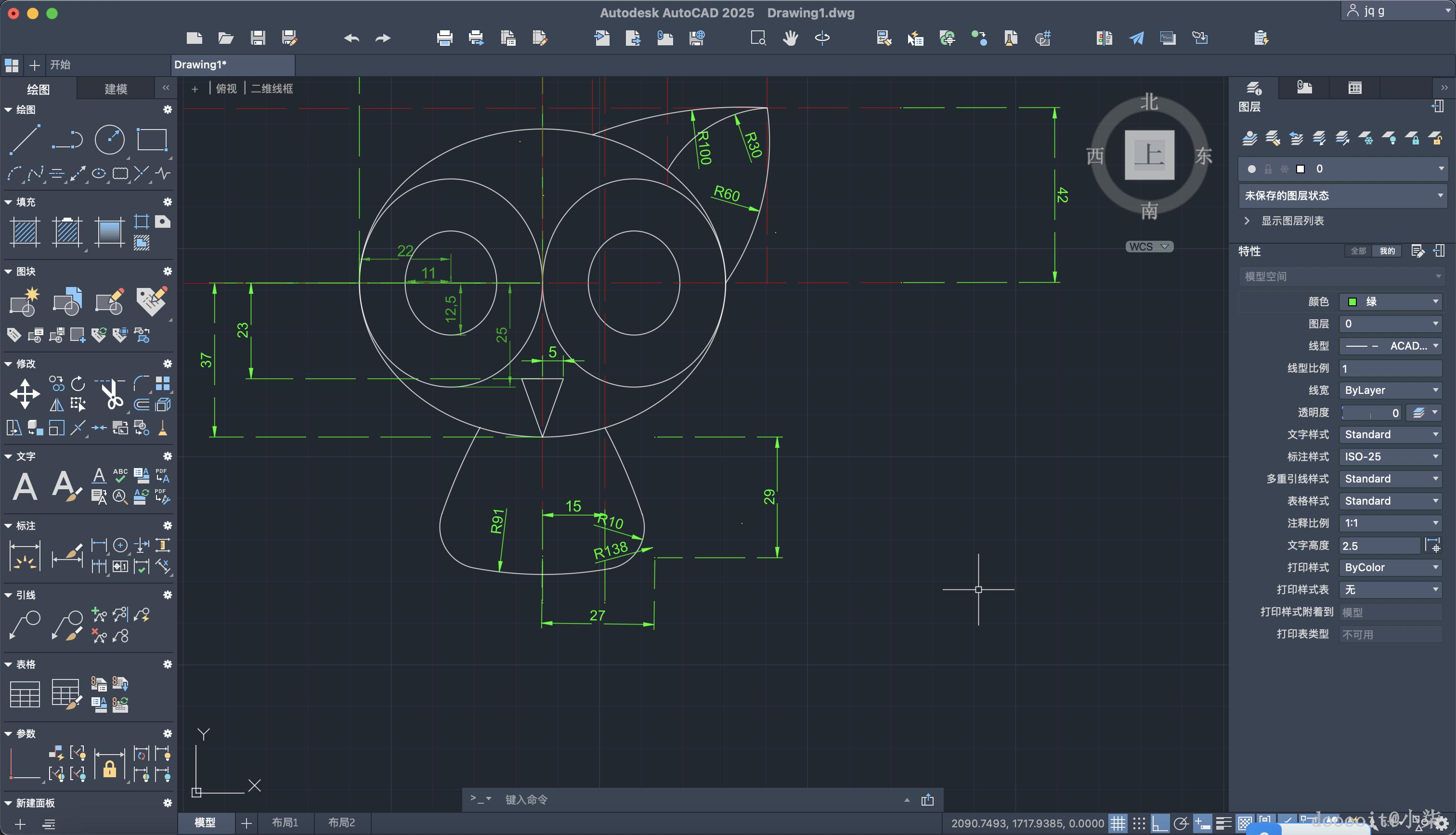

3. 然后镜像 并把两个点底部链接 画一个半径为91的圆弧 如图3所示

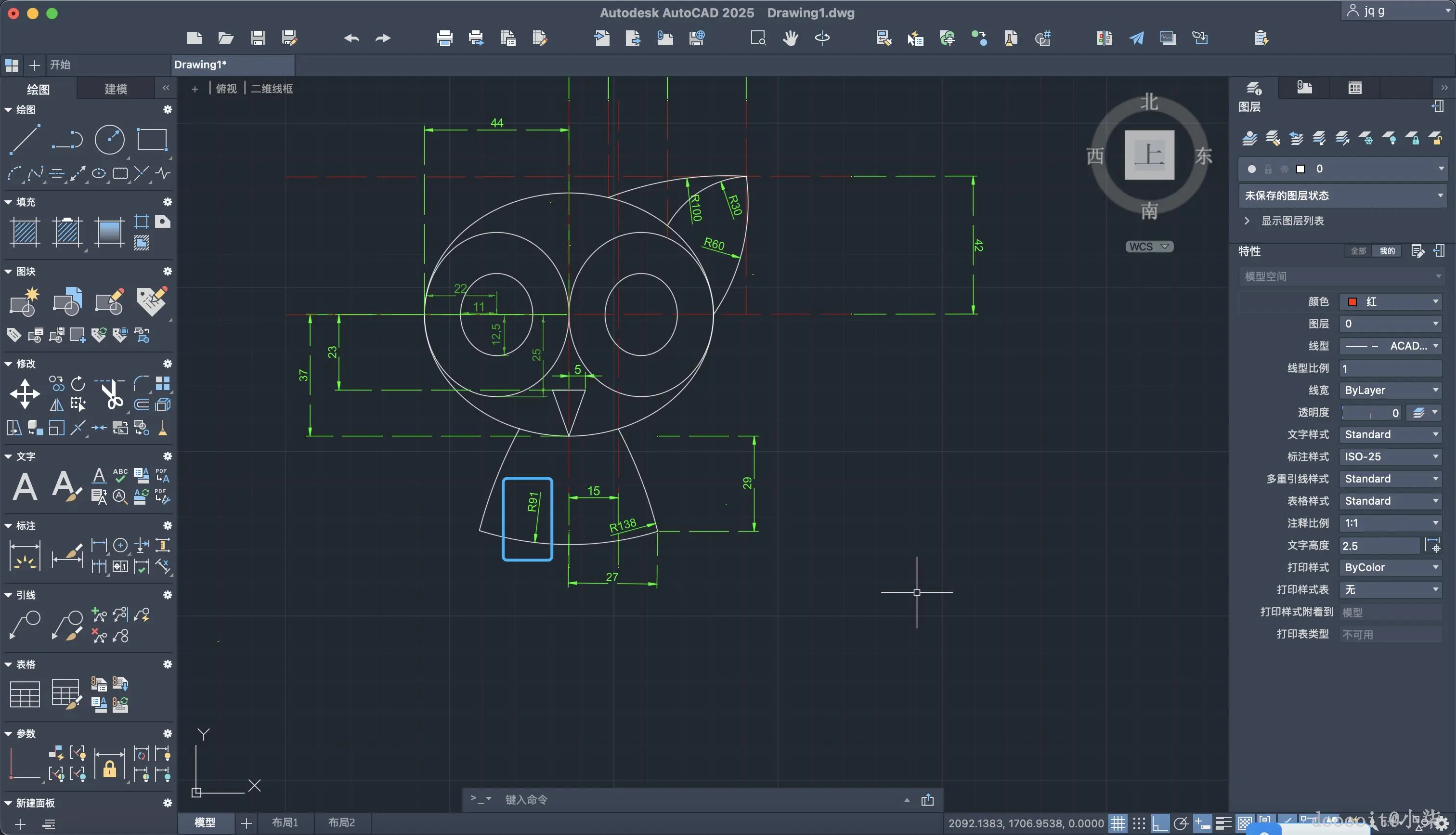

4. f 设置圆角半径为10 如图4所示
5. 这样猫的身子就画好了

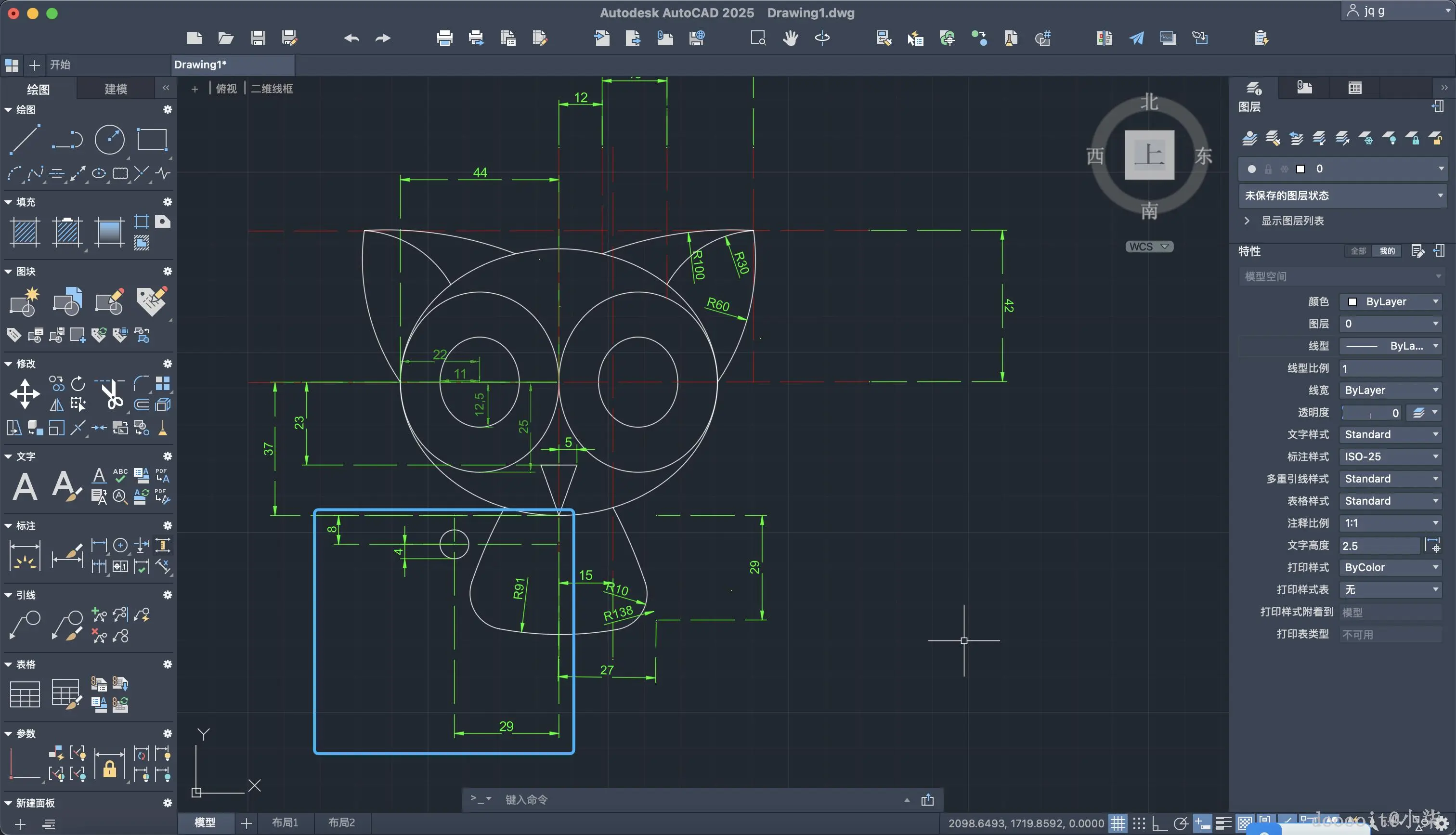

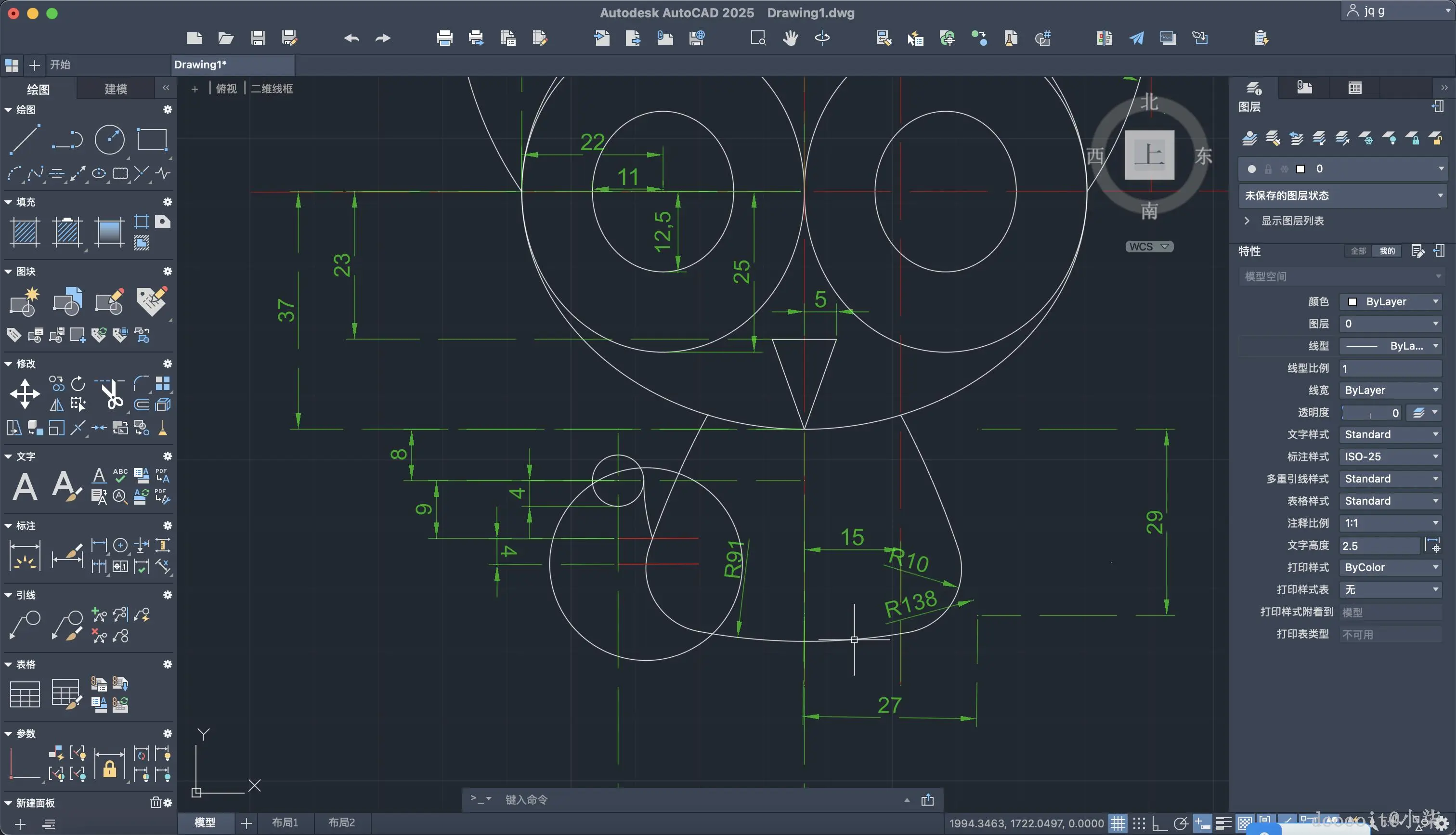

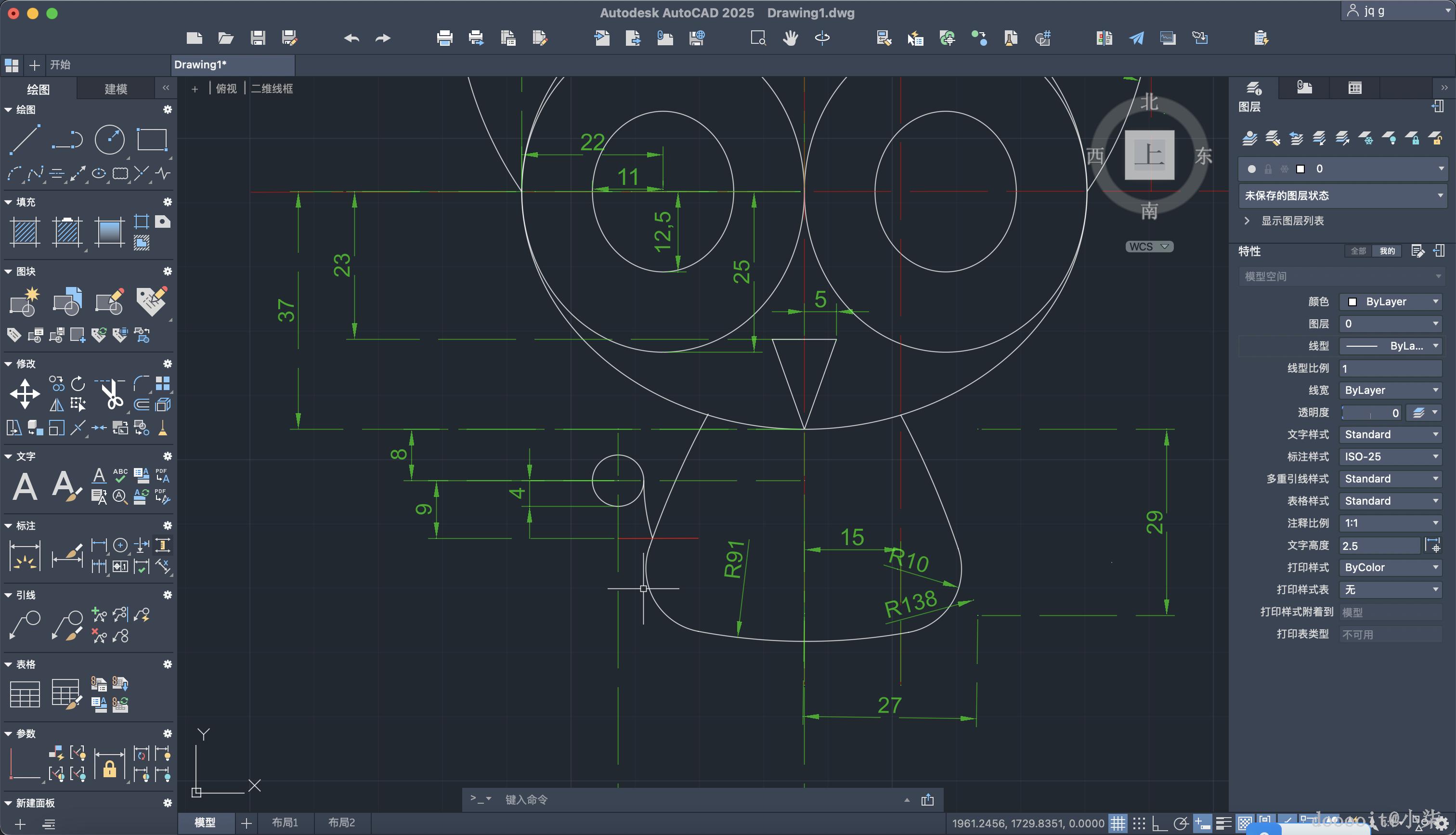

1. 如图1所示以头底部捕获点为基准点向左追踪(c tk )29 向下8 然后画一个半径为4的圆

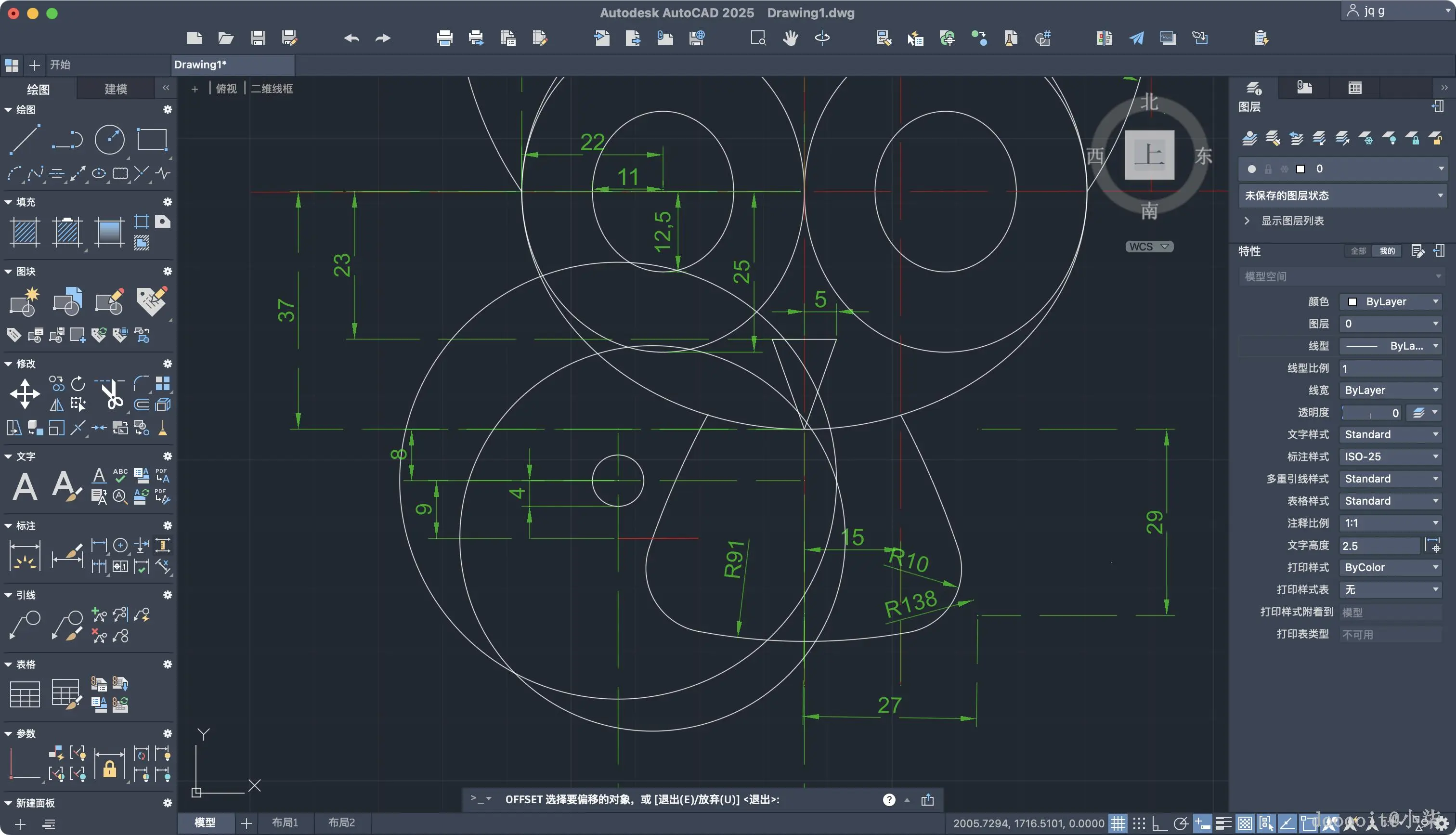

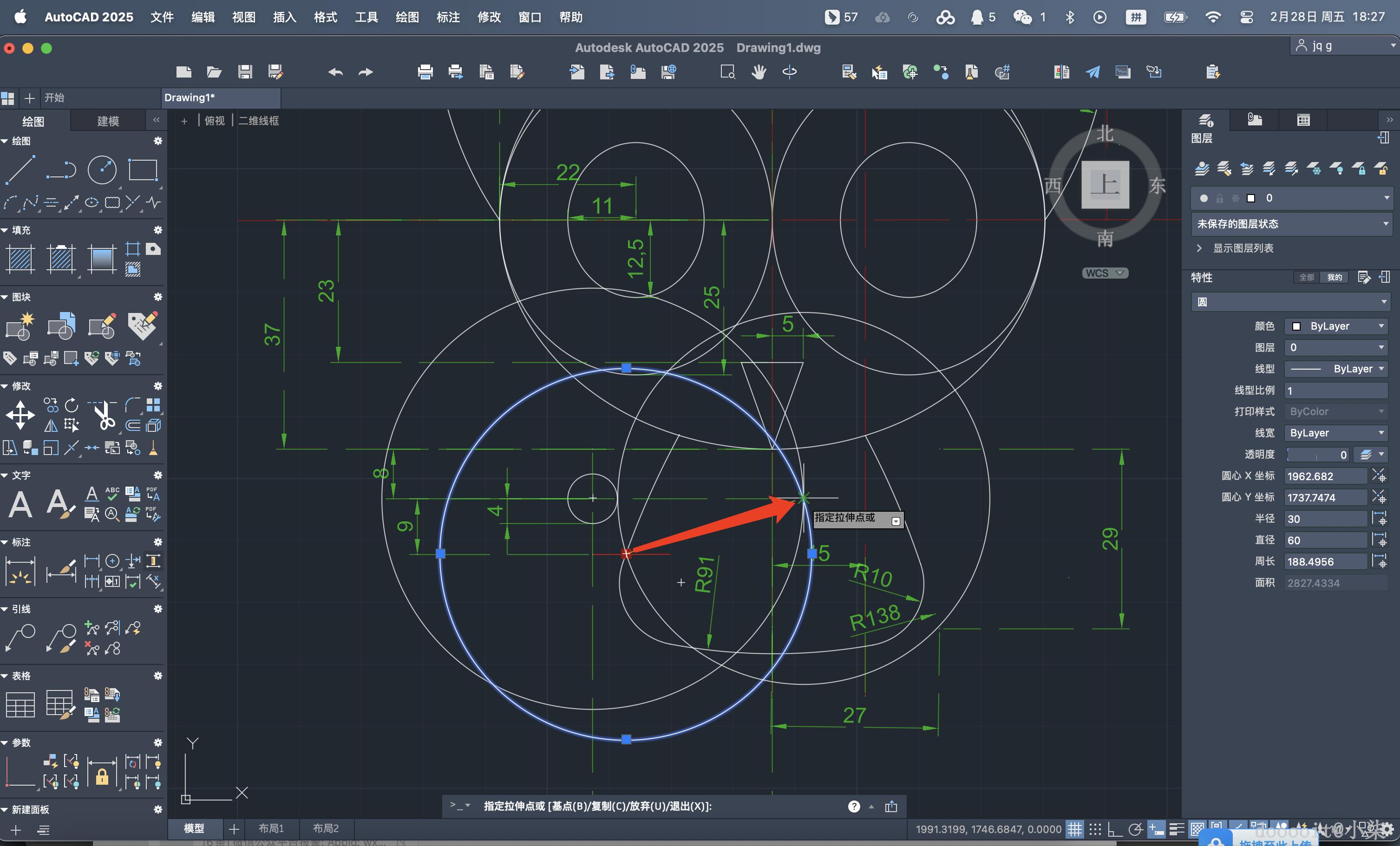

2. 以刚刚画的圆的中心点为基准 向下偏移9 画一条横线 与猫身体相交 如图2蓝圈所示 在以交点为中心画一个30的圆，再把刚刚4厘米的圆按o偏移30出一个圆形如图3所示

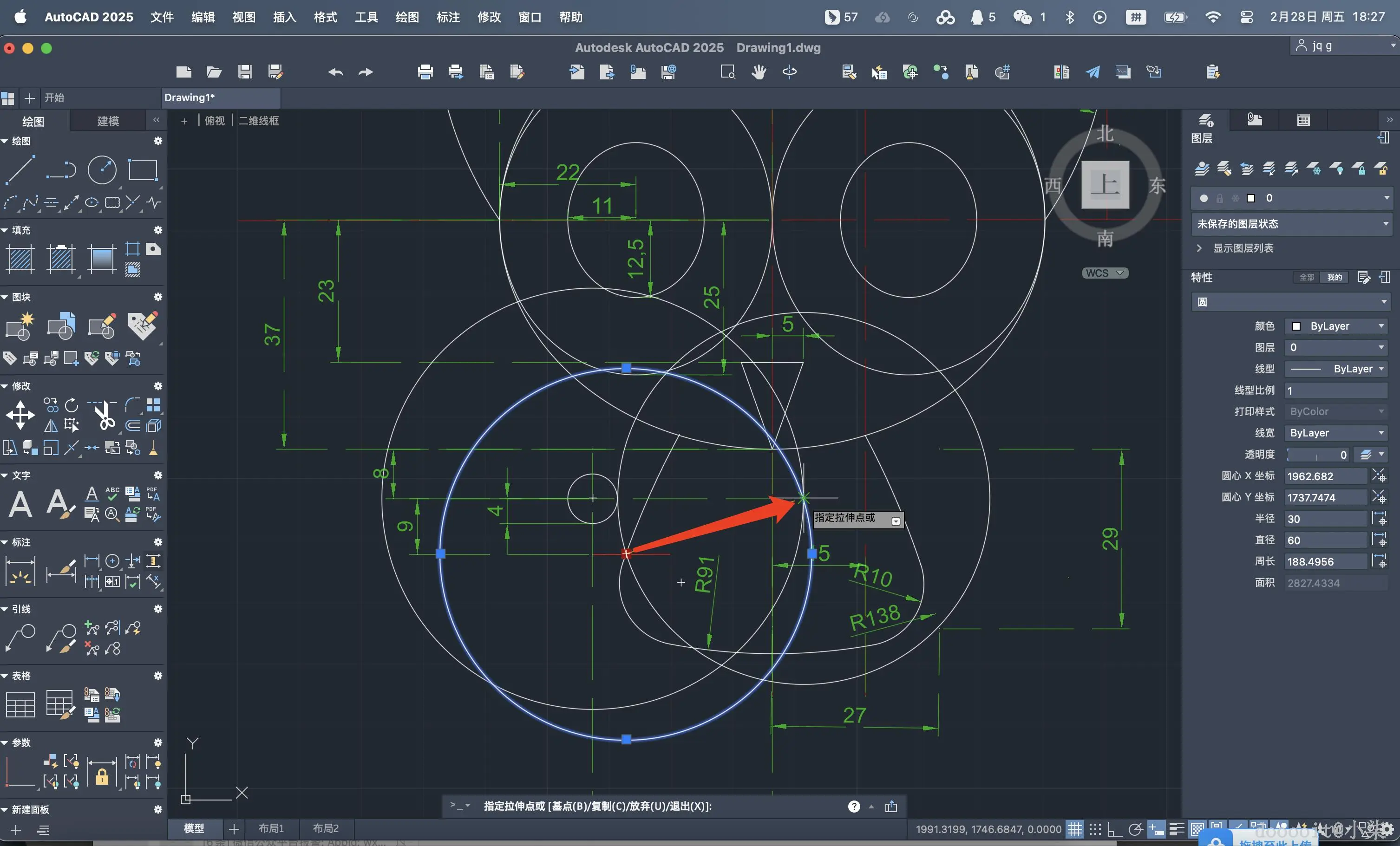

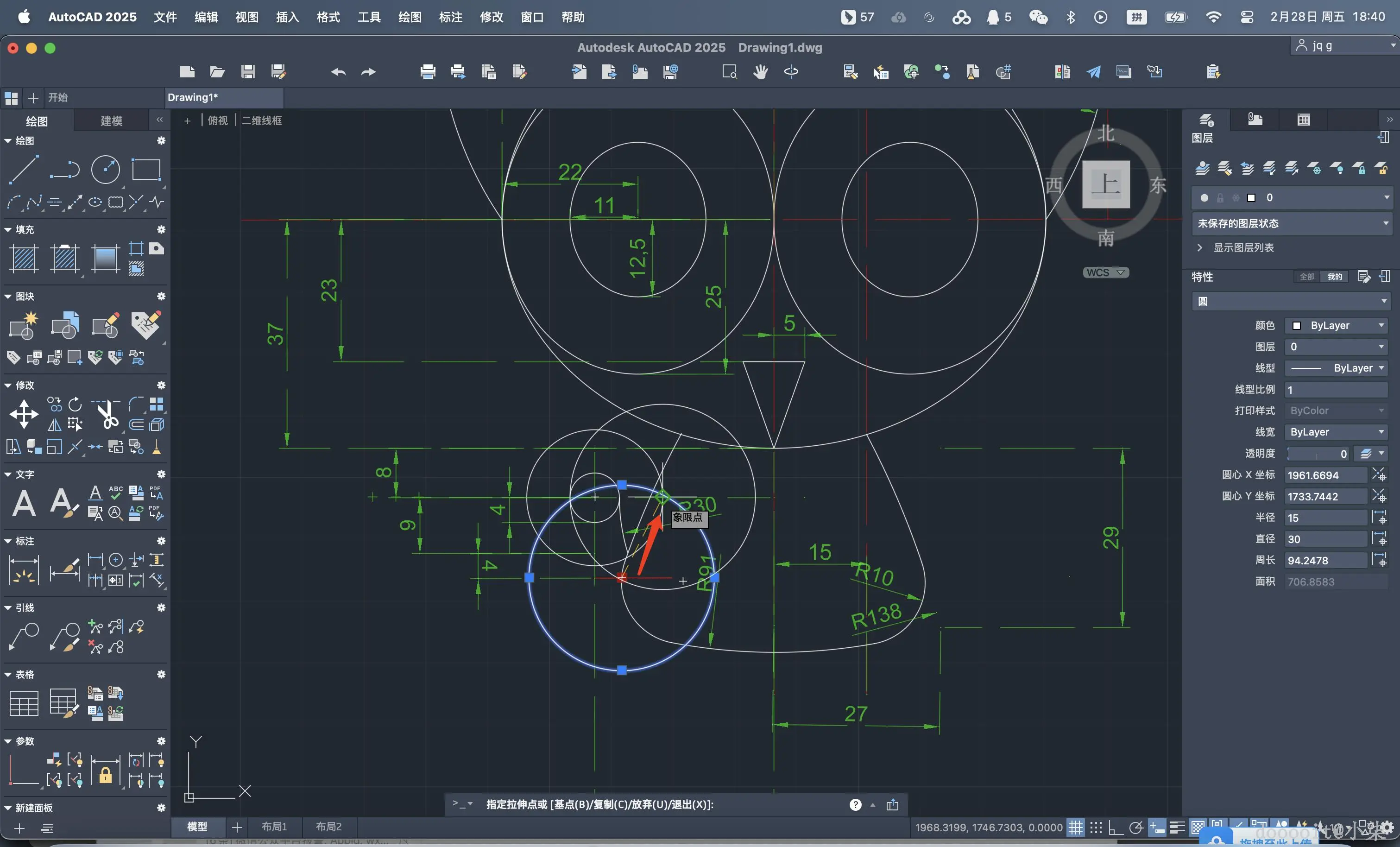

3. 如图4所示把以交叉点为中心的圆形 中心移到两圆交叉的位置 然后tr删除多余的线条 删除之后如图5

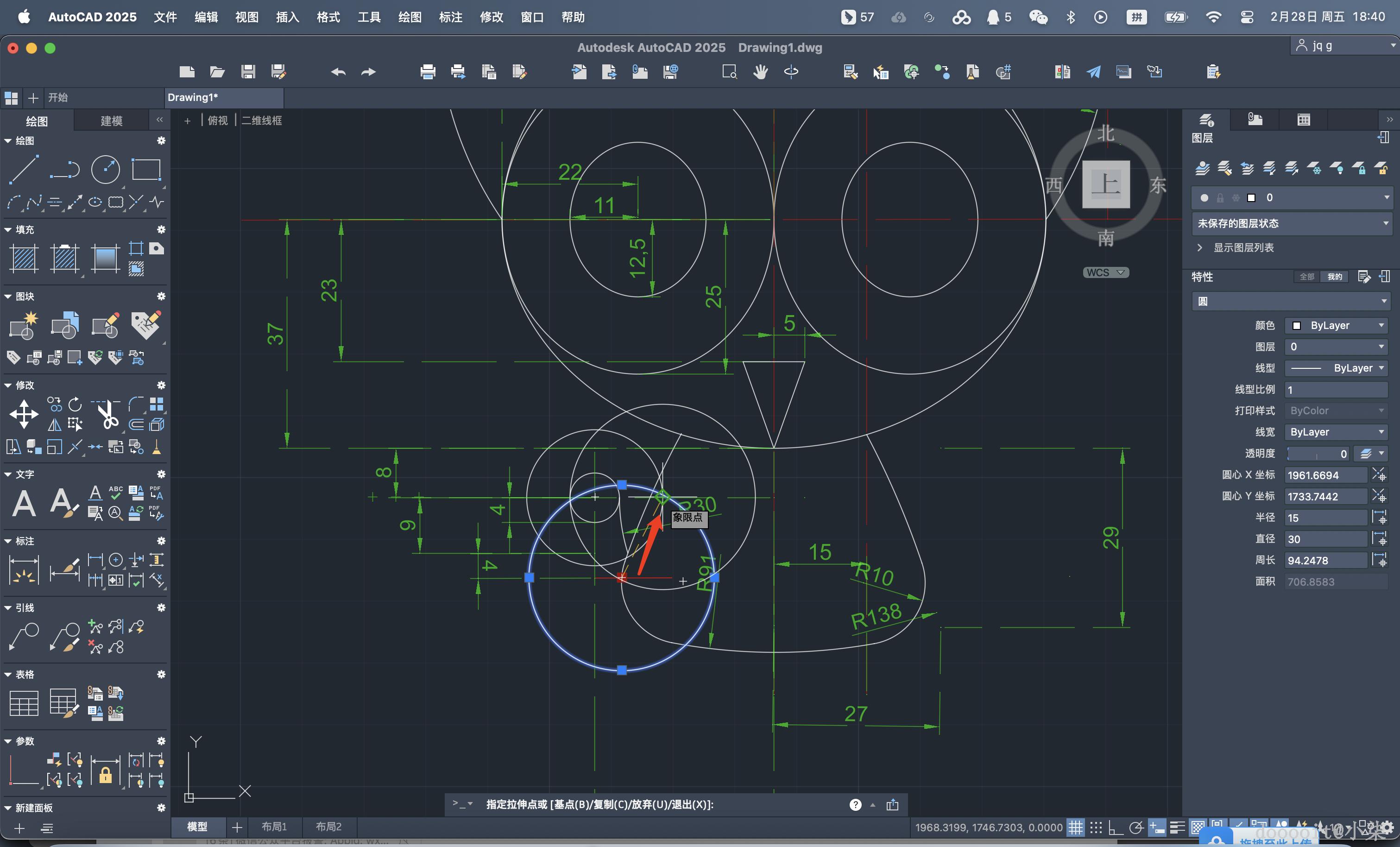

4. 然后刚刚画的交叉点红线o向下偏移4个位置 如图6所示 以该点为圆心画一个半径15的圆 然后再把第一个画的圆为中心偏移7个单位画个圆 如图7 图8 所示

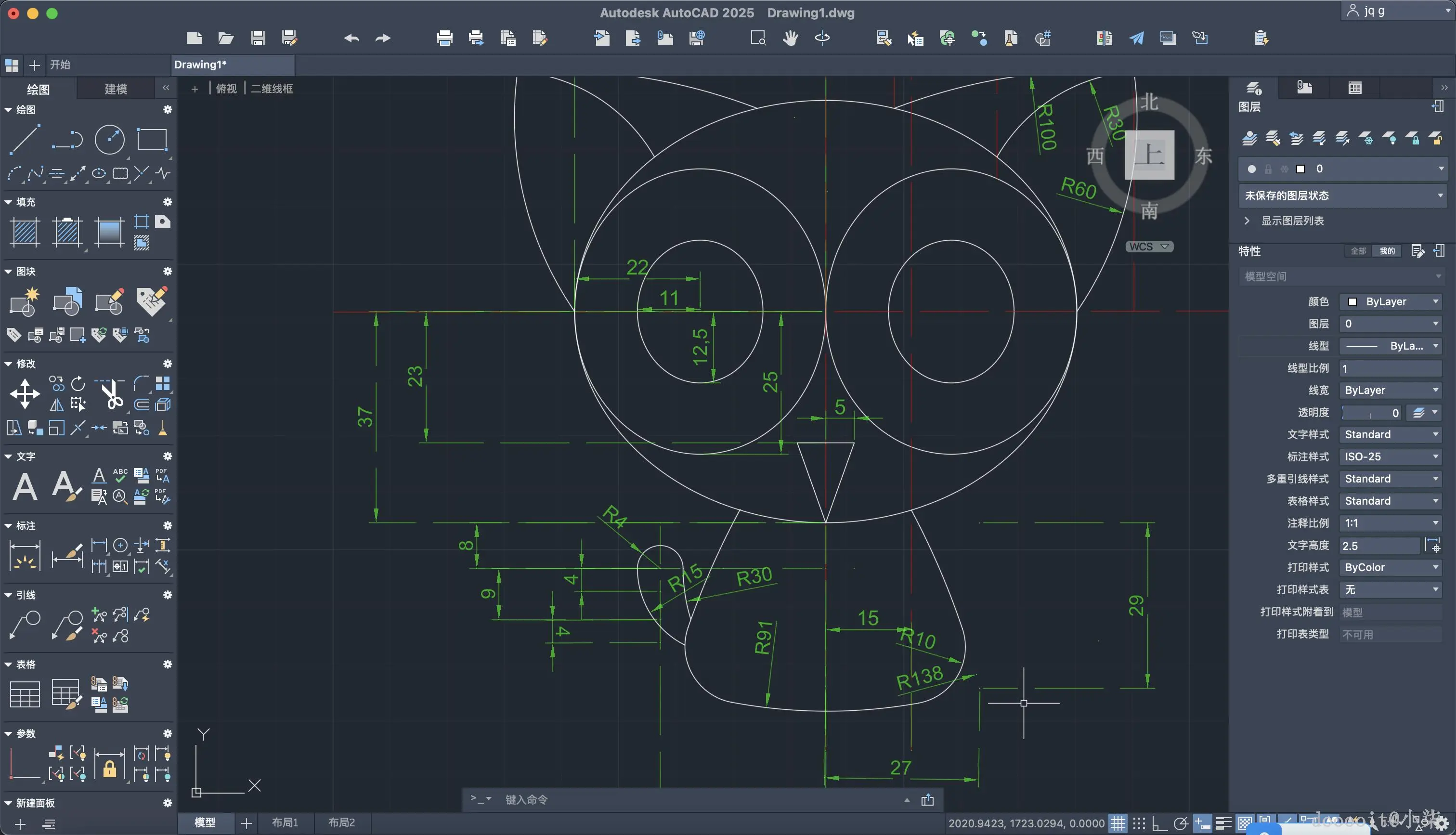

5. 如图9所示移动到交点位置 然后tr删除多余线条 效果如图10 所示

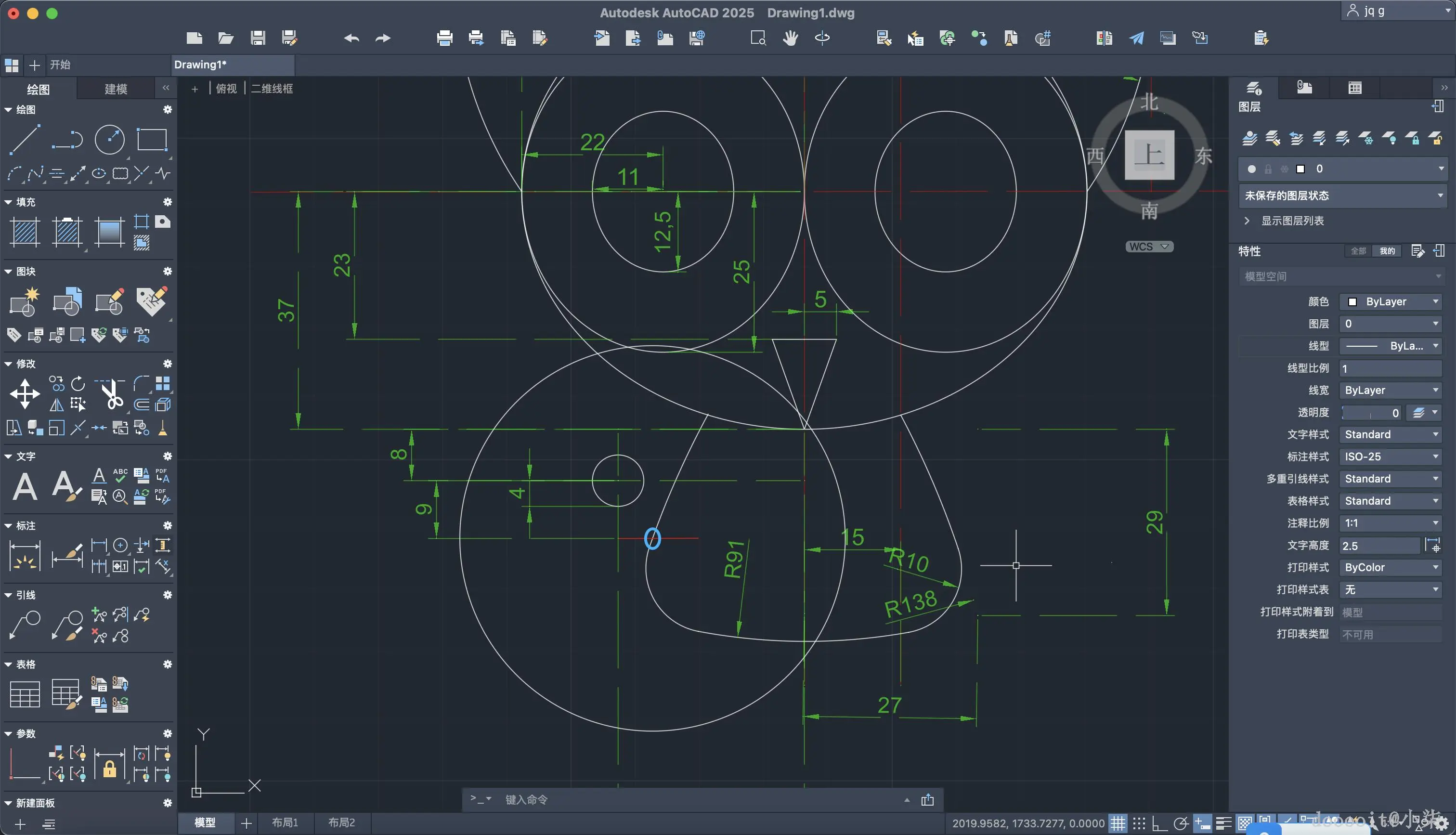

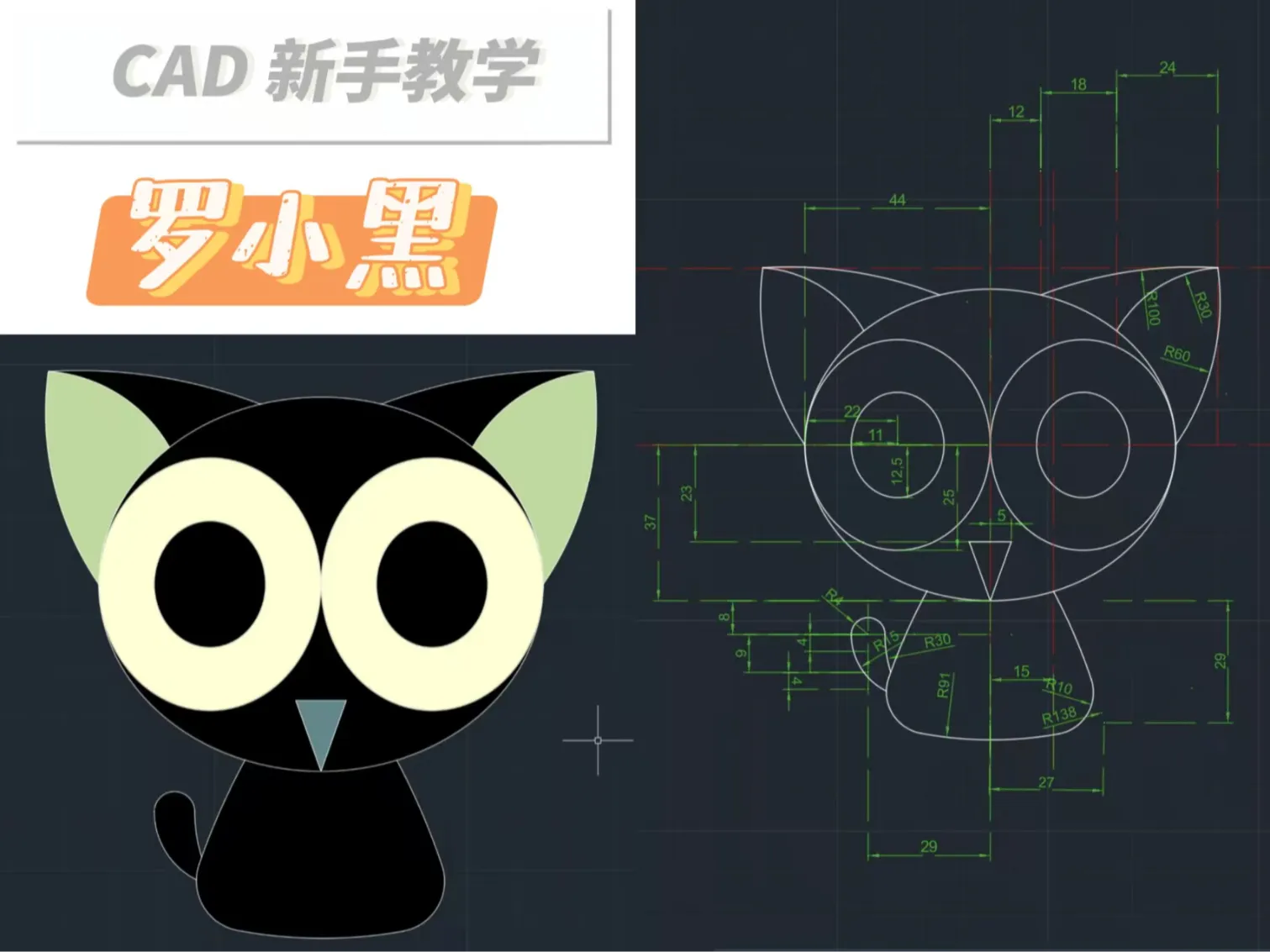

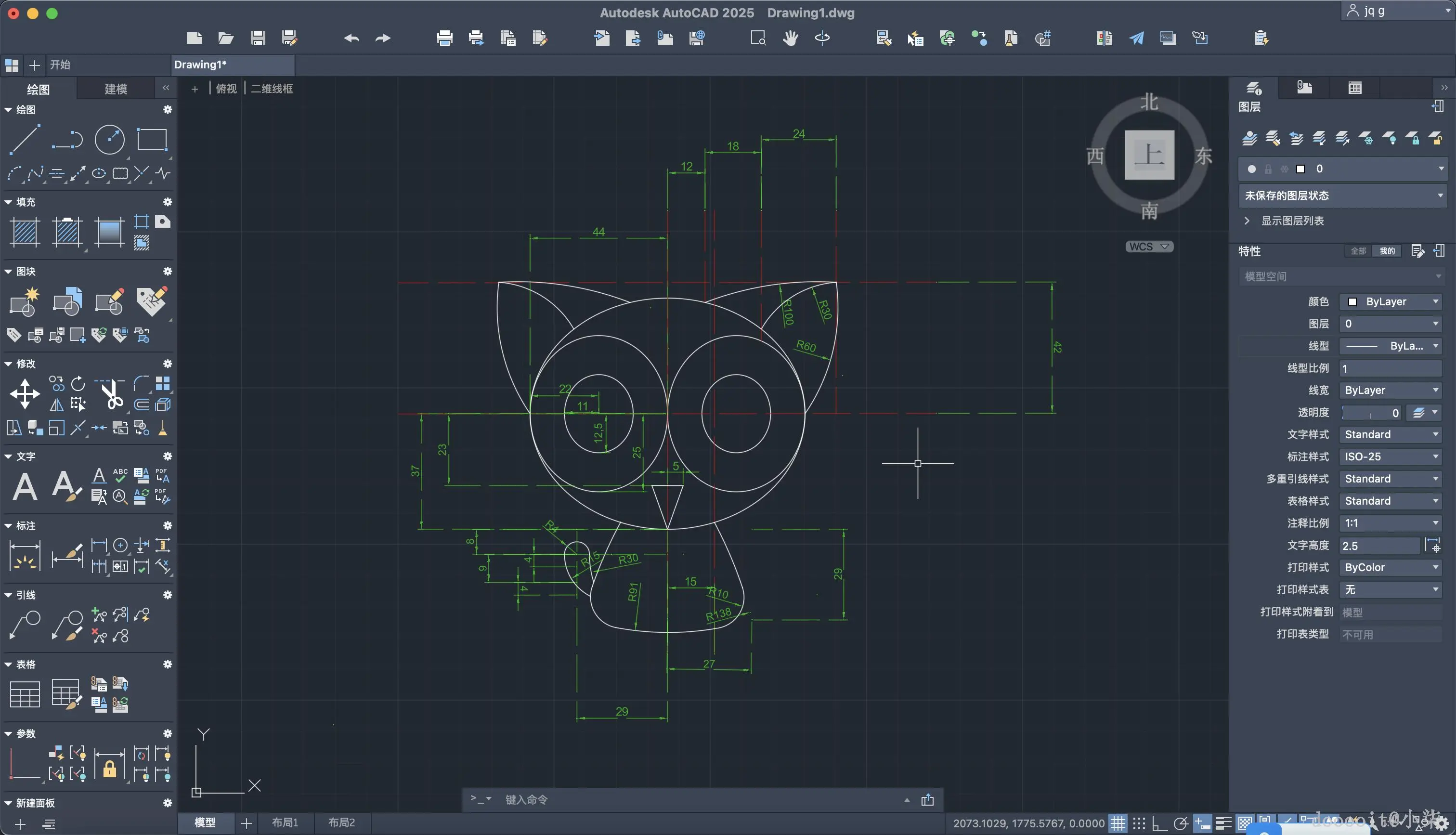

这个是尺寸图 也是画完的效果图

1. 眼白颜色为 rgb(255, 255, 208)
2. 耳朵颜色为 rgb(185, 217, 154)
3. 身体颜色就是黑色
4. 嘴颜色为rgb(65, 102, 109)

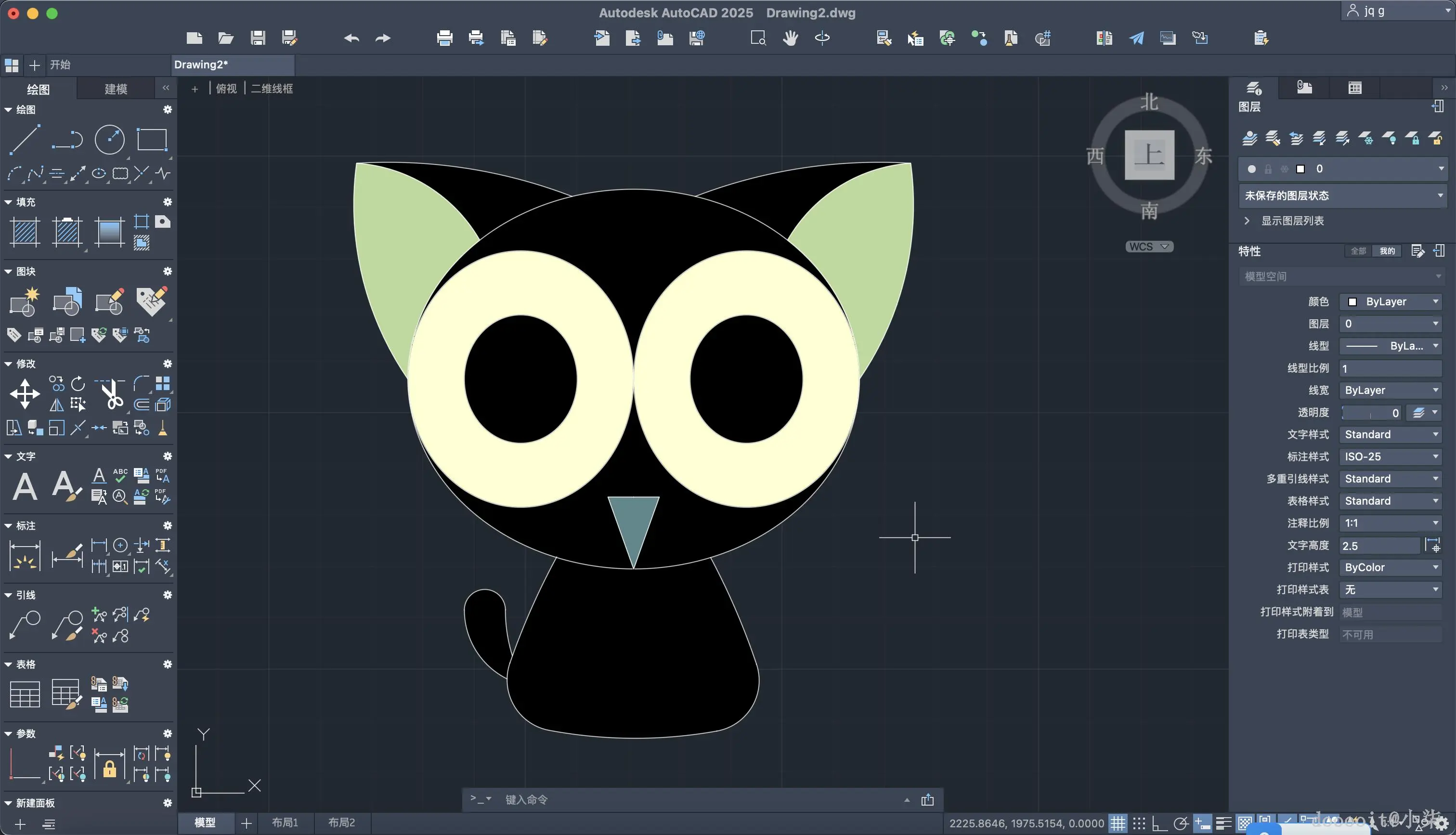

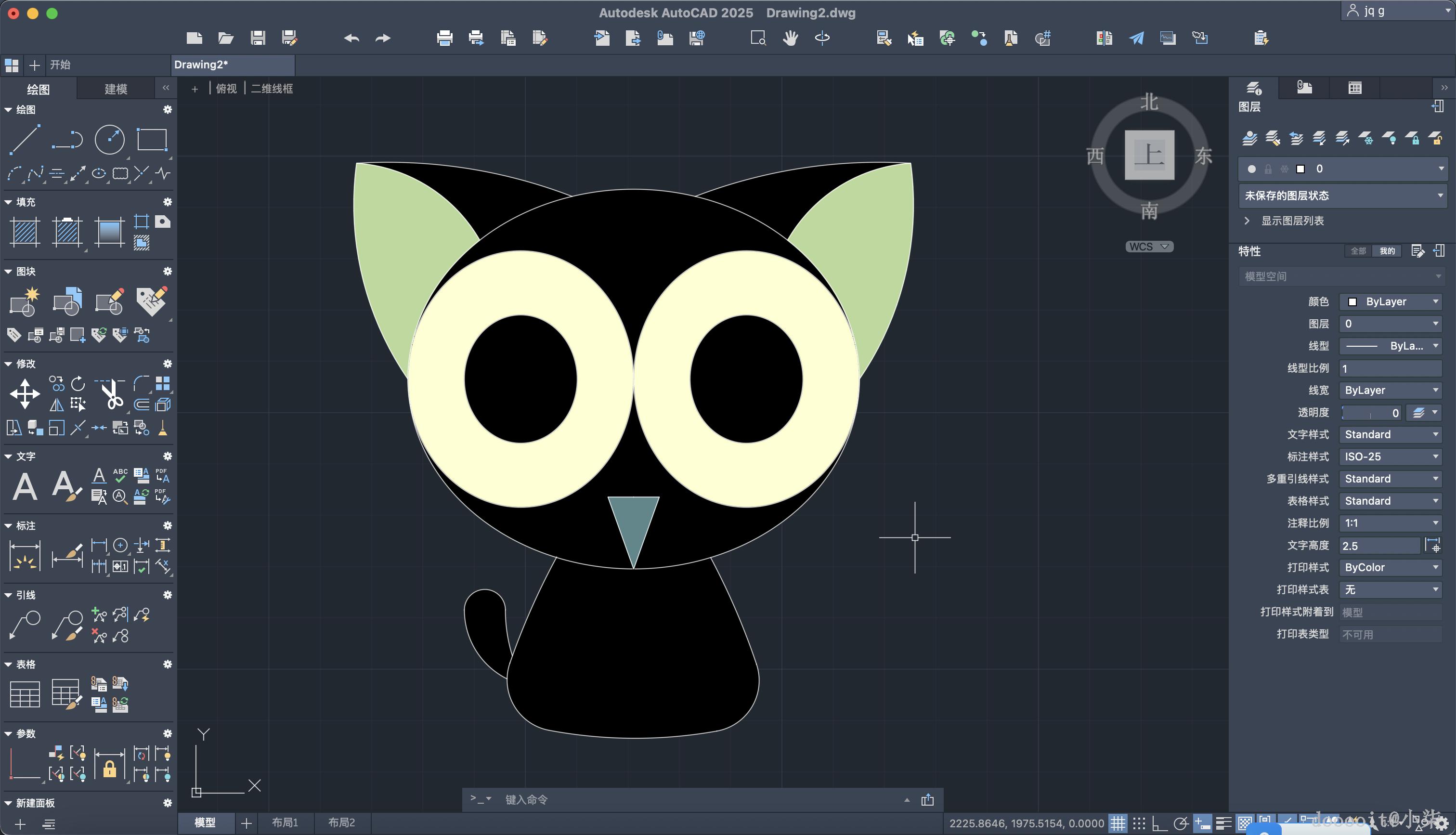

5. 最后效果如图所示
