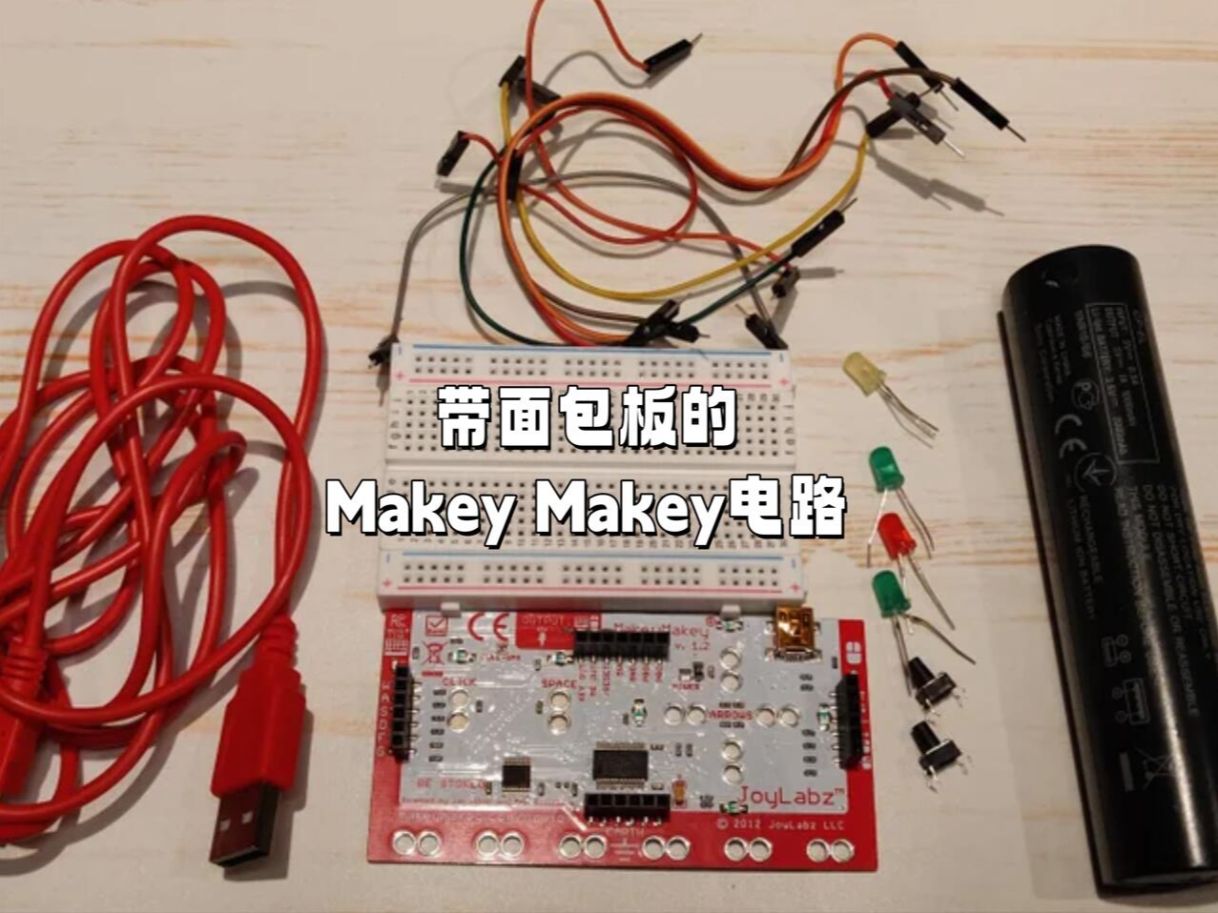

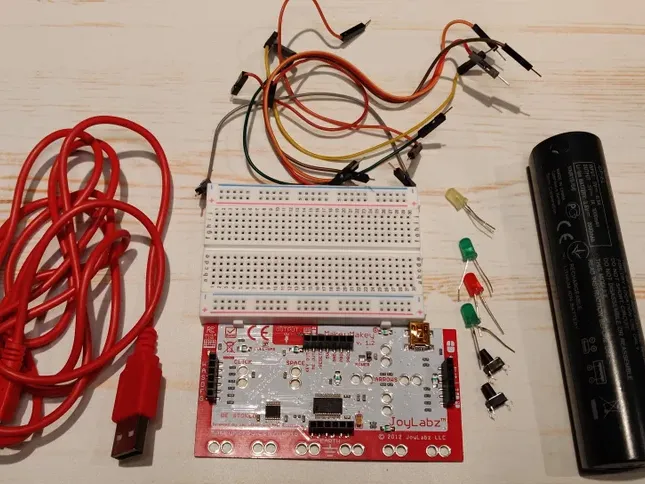

带面包板的 Makey Makey 电路

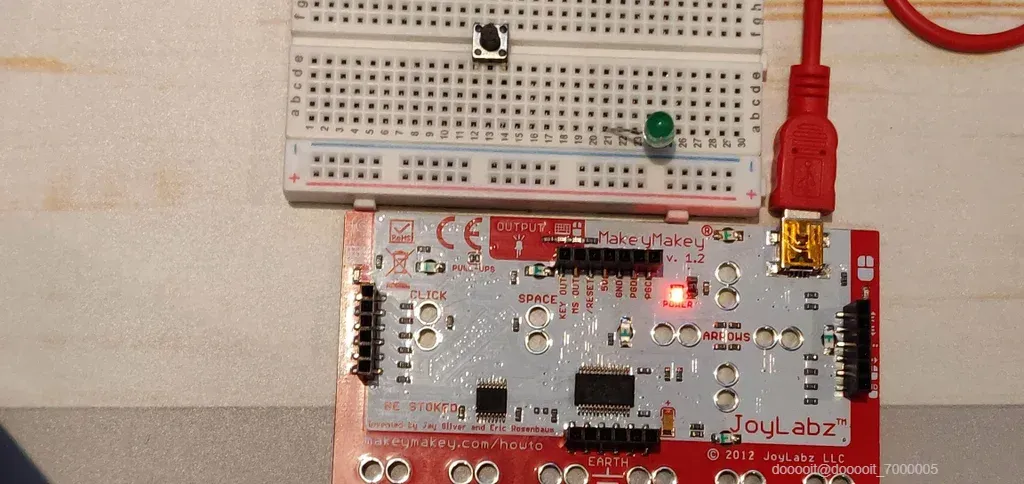

将按钮插入面包板的导轨上。

将 LED 放入面包板，将支脚放入不同编号的行中，记下哪条支脚进入哪一行，因为我们将需要它们进行其他连接。

请注意，对于 LED（发光二极管），电流只能朝一个方向流动，因此如果 LED 不亮，则可能需要更换电线。

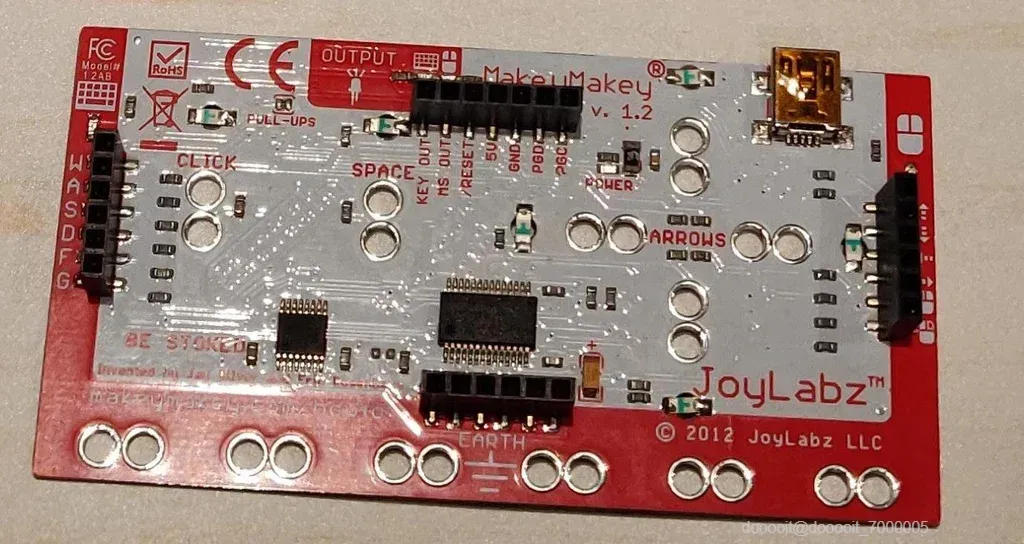

将 Makey Makey 翻转过来露出背面并找到我们需要的杜邦连接。

我们需要位于底部的接地连接。

我们将需要一个 WASDFG 连接。

我们需要左上方的 KEY OUT 选项。

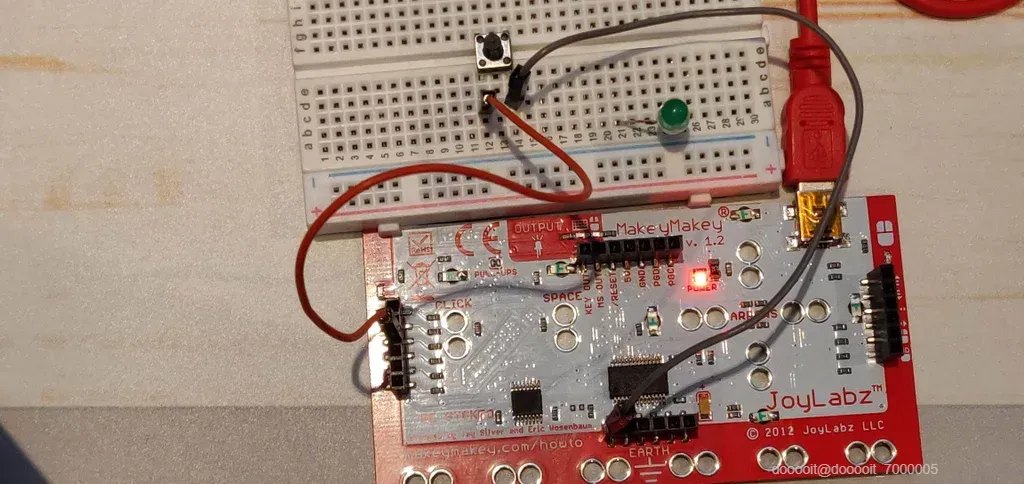

拿起一根杜邦线并将其插入其中一个 WASDFG 连接，哪个字母并不重要，因为我们只需要使用 KEY OUT（适用于任何 KEY 操作）。将线的另一端连接到按钮的一侧。

抓住另一根杜邦线并将其从地线连接到按钮。

该按钮有四个连接点 - 您需要将电线连接到与 WASDFG 线位于面包板导轨同一侧的另一支脚。

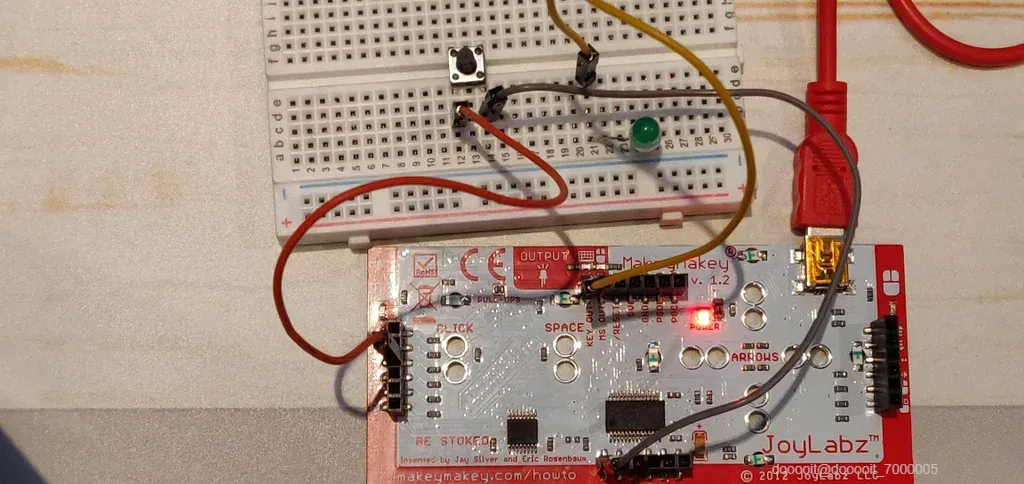

抓住另一根杜邦线，将其从 Makey Makey 上的 KEY OUT 连接线连接到与 LED 长脚相同的行

抓住另一根杜邦线并将其从 Makey Makey 上的 EARTH 连接处连接到与 LED 短腿同一行。

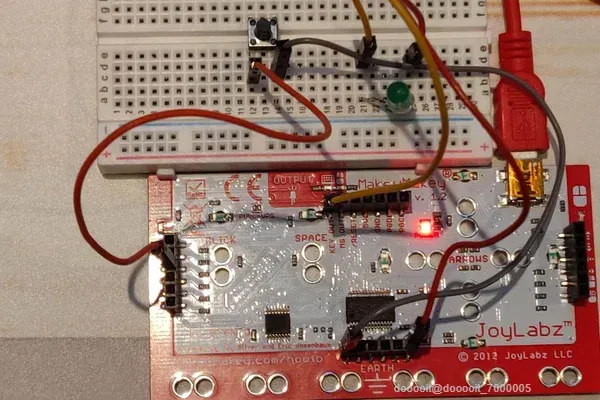

测试一下。这是简单的

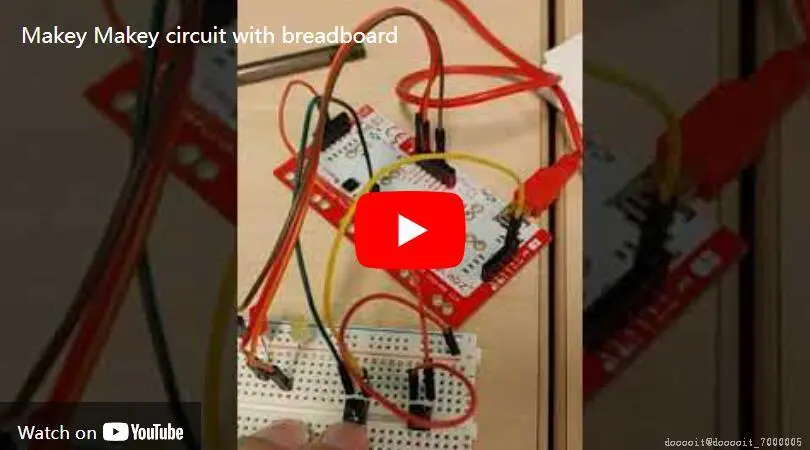

1.视频观看：https://www.youtube.com/embed/Djd7k1UPcM0?feature=oembed&autoplay=1

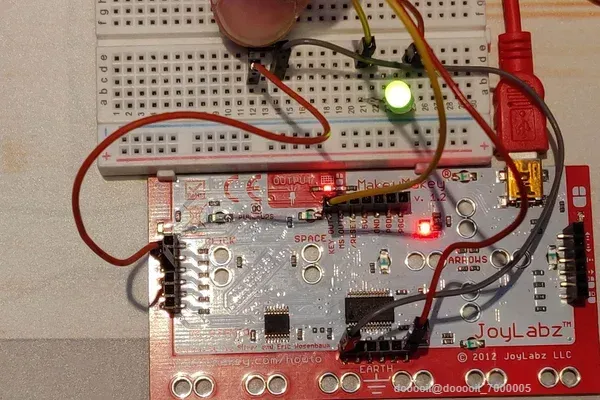

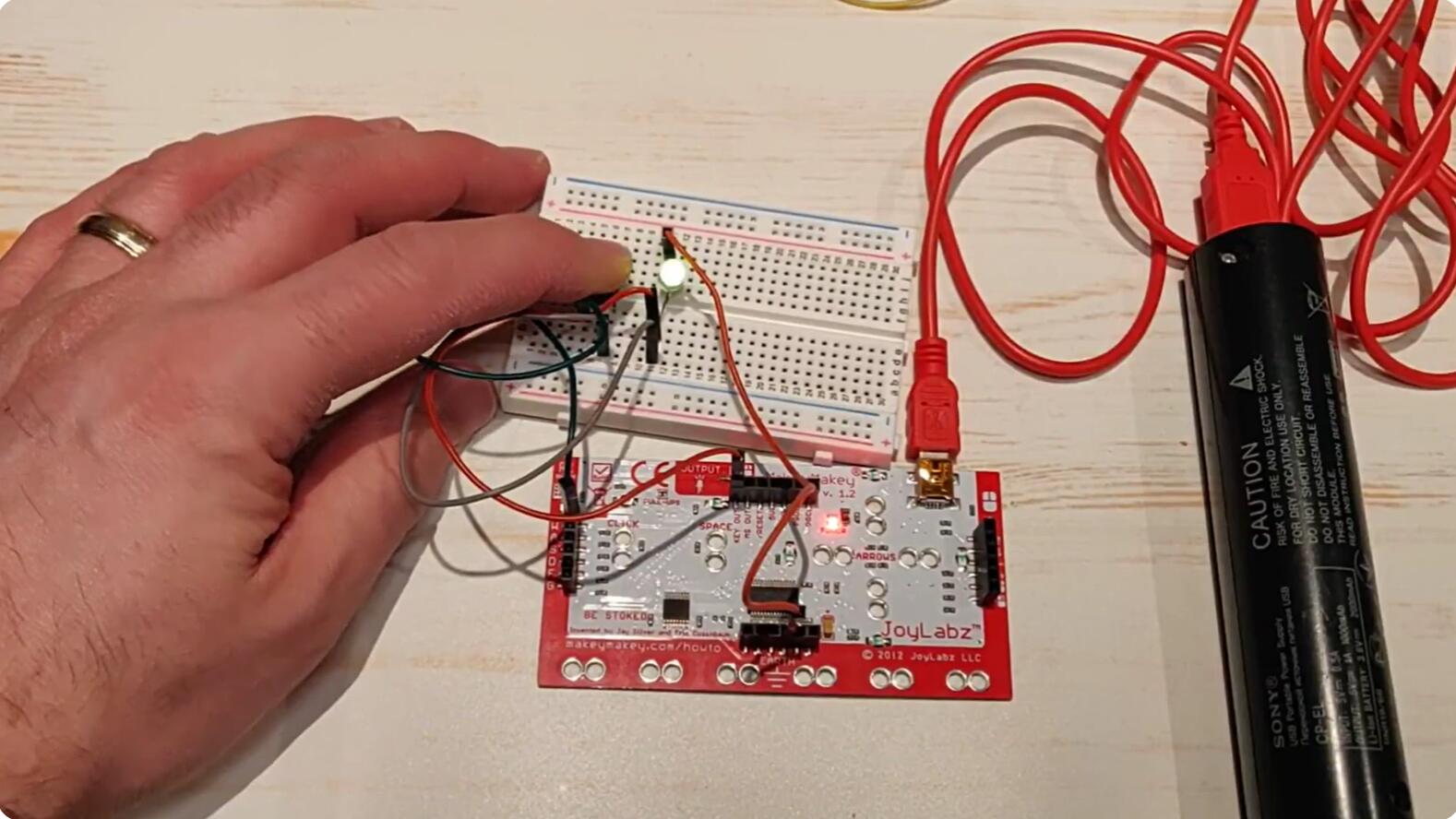

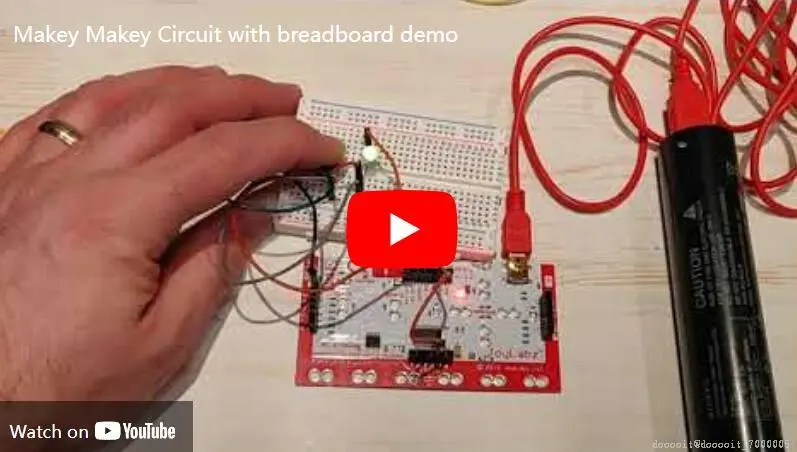

这是一个简单电路的演示。

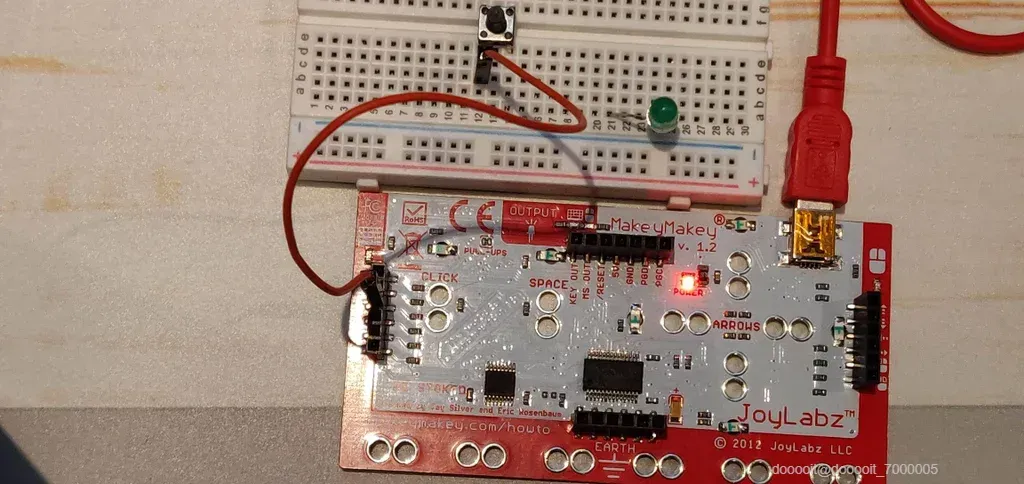

连接到 KEY OUT 连接的单个 LED。

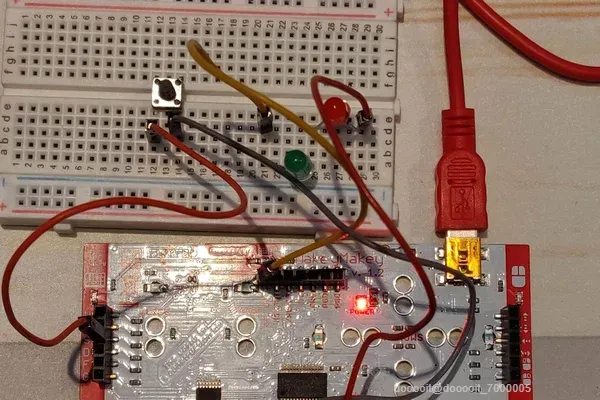

这是添加另一个 LED 的最简单的方法。

添加另一个 LED – 同一行中第二个 LED 的长脚与第一个 LED 的短脚相连接。

将杜邦线从第一个 LED 的最短脚移到第二个 LED 的最短脚。

测试一下。现在你有一个串联电路。

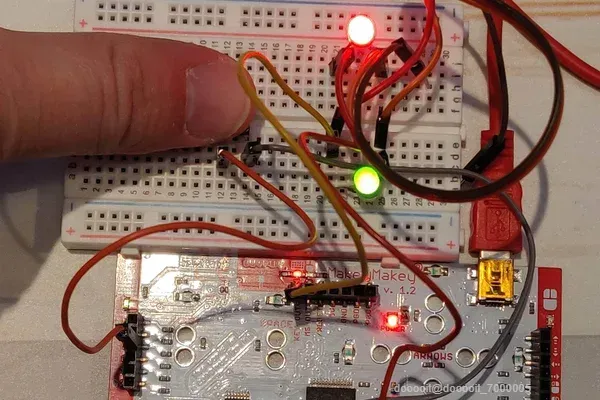

这是添加另一个 LED 的另一种方法。

添加另一个 LED - 使用杜邦线将同一行中第二个 LED 的长脚与第一个 LED 的长脚连接起来。然后使用最后的杜邦线将第一个 LED 的最短脚与第二个 LED 的最短脚连接起来。

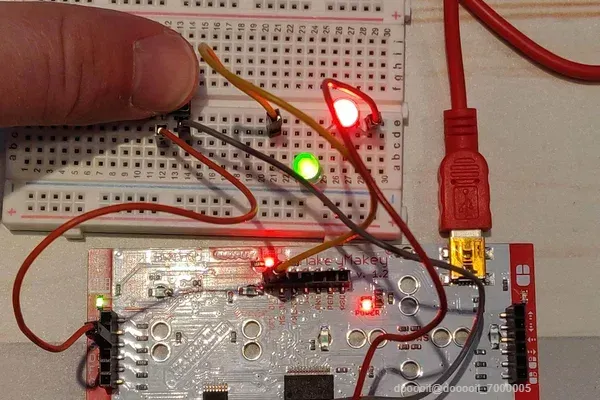

测试一下。现在你有一个并联电路。

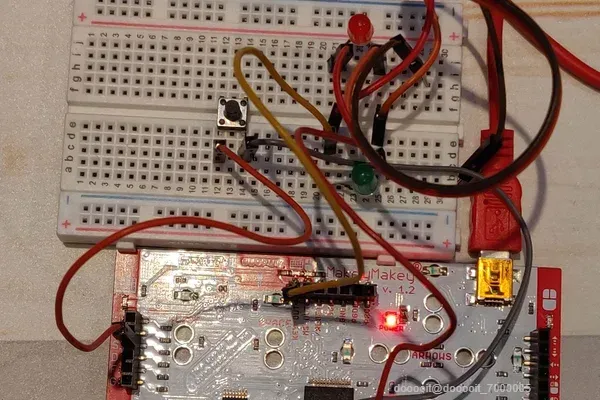

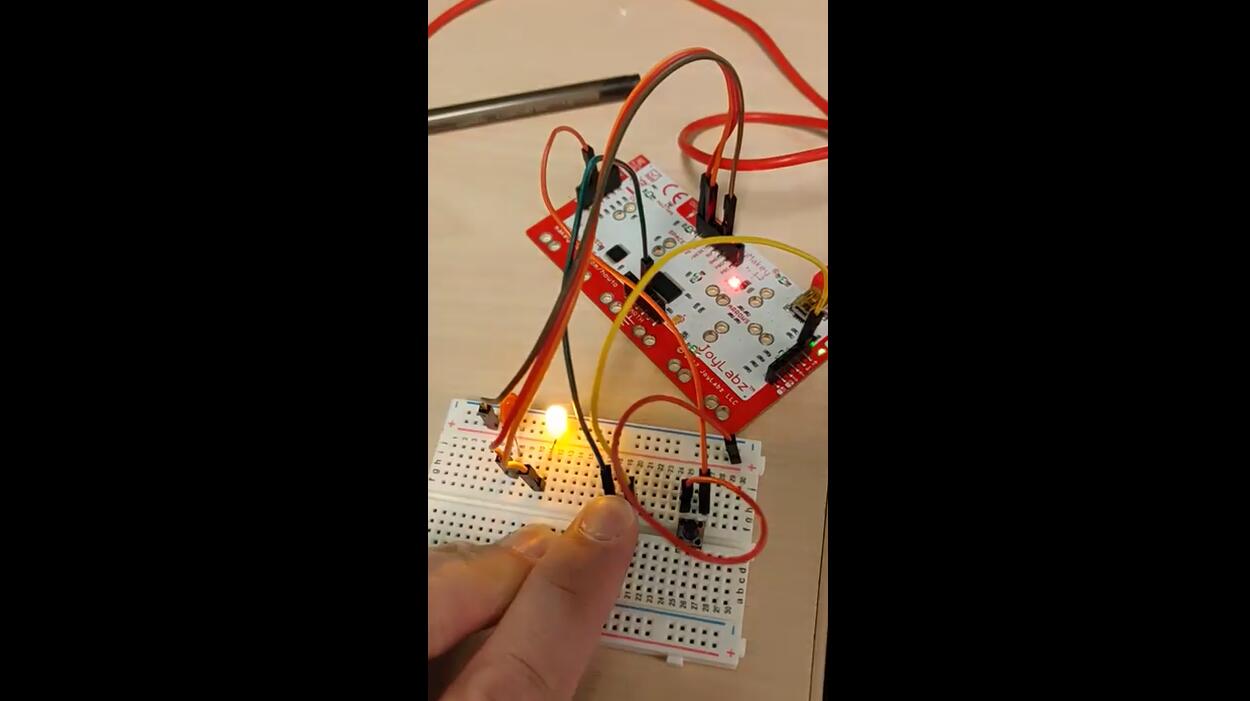

这是在两个不同的电路中使用 KEY OUT 和 MS OUT 的最终产品。

唯一的变化是按钮连接将是 EARTH 到 KEY OUT/MS OUT，而 LED 连接将是 EARTH 到背面右侧的 WASDFG/箭头。

感谢您的关注并很高兴看到您的项目。

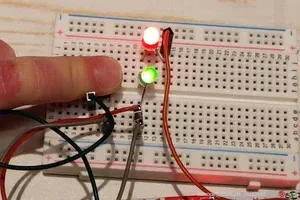

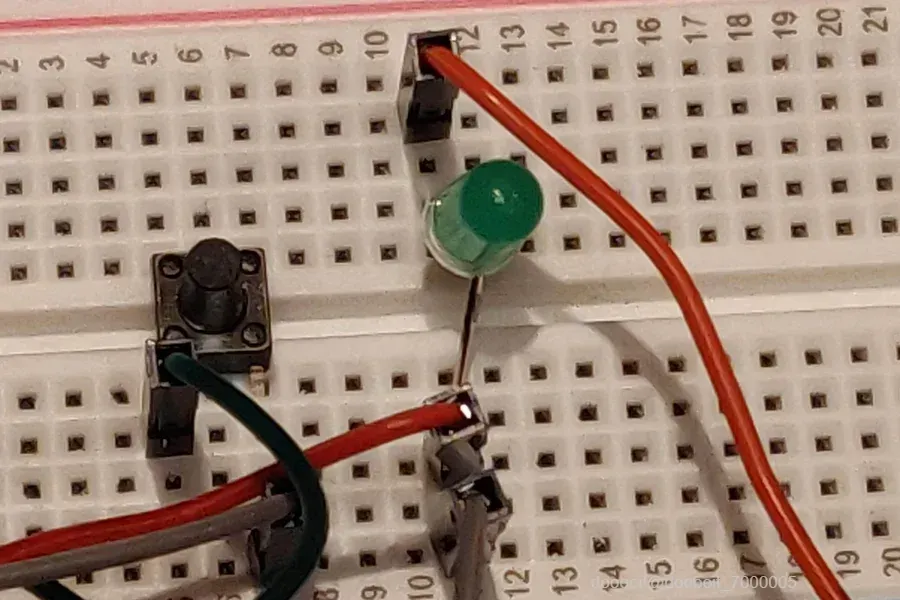

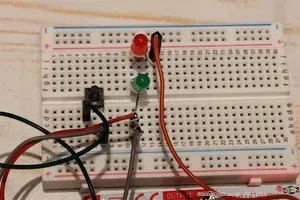

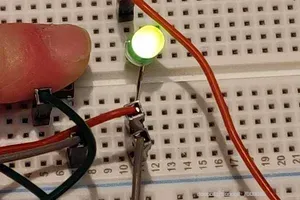

以下是单个 LED 和两个串联 LED 的几张近距离照片。
