cad新手教学之羊

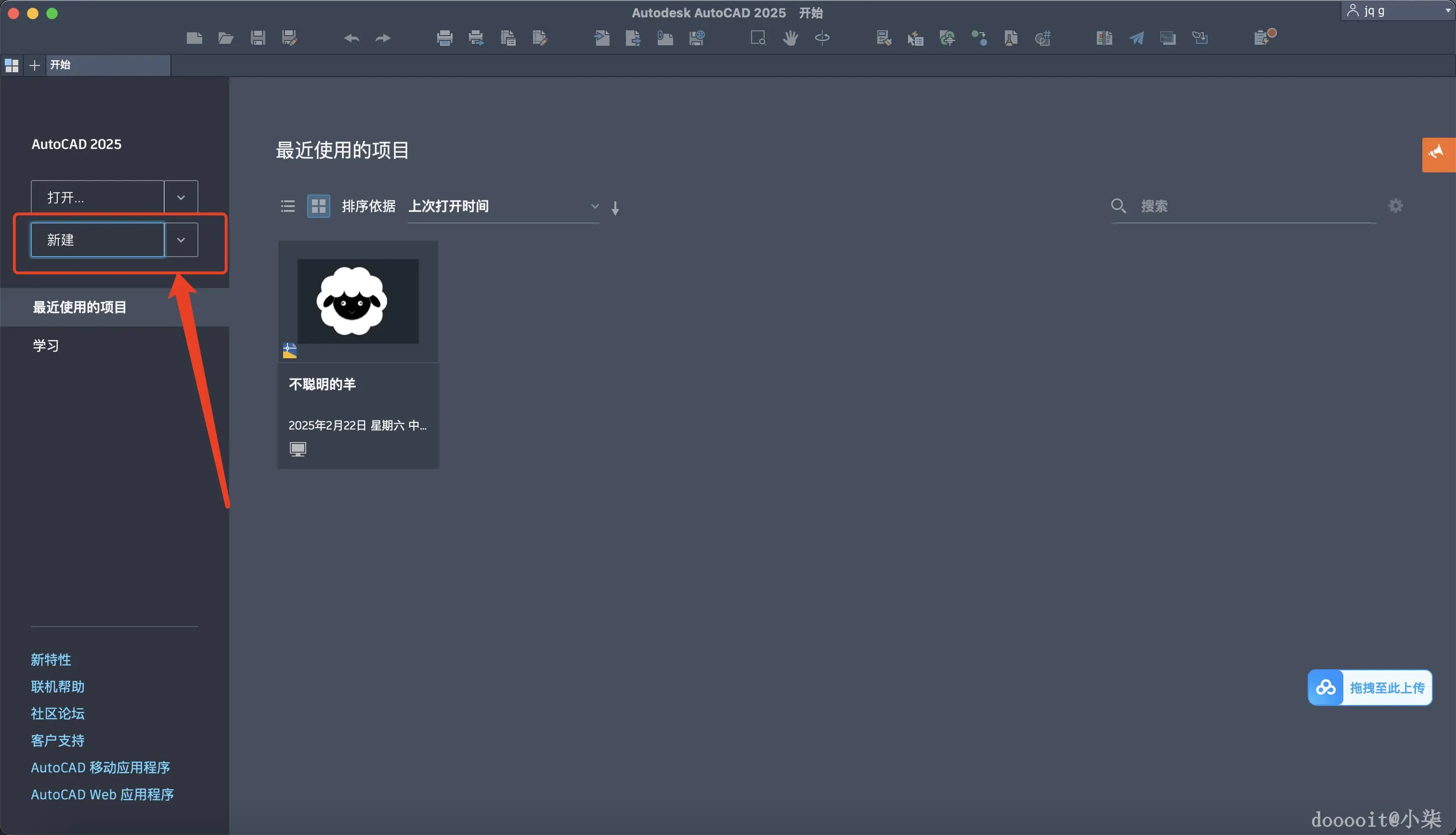

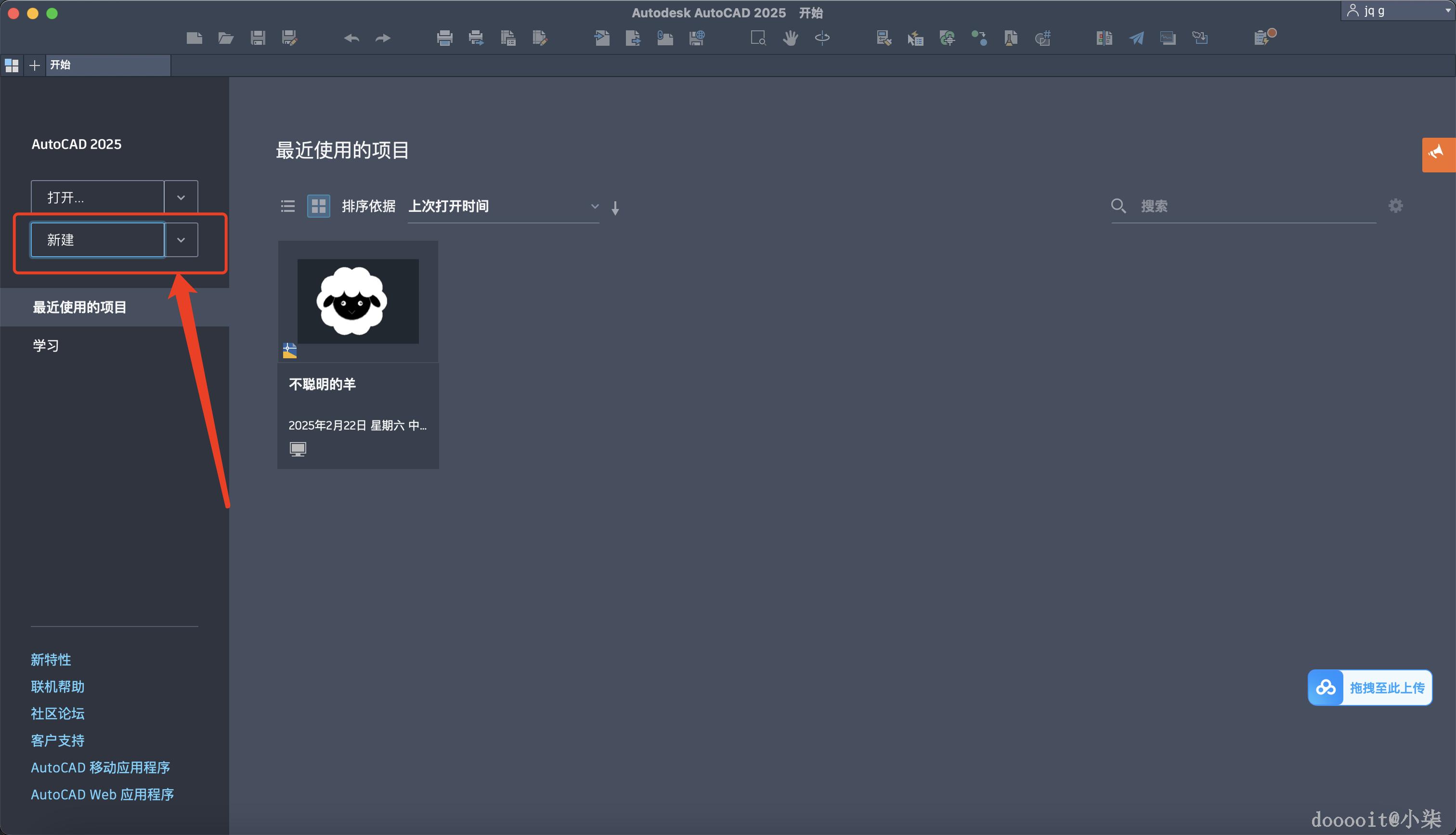

如图所示新建一个文件

1.

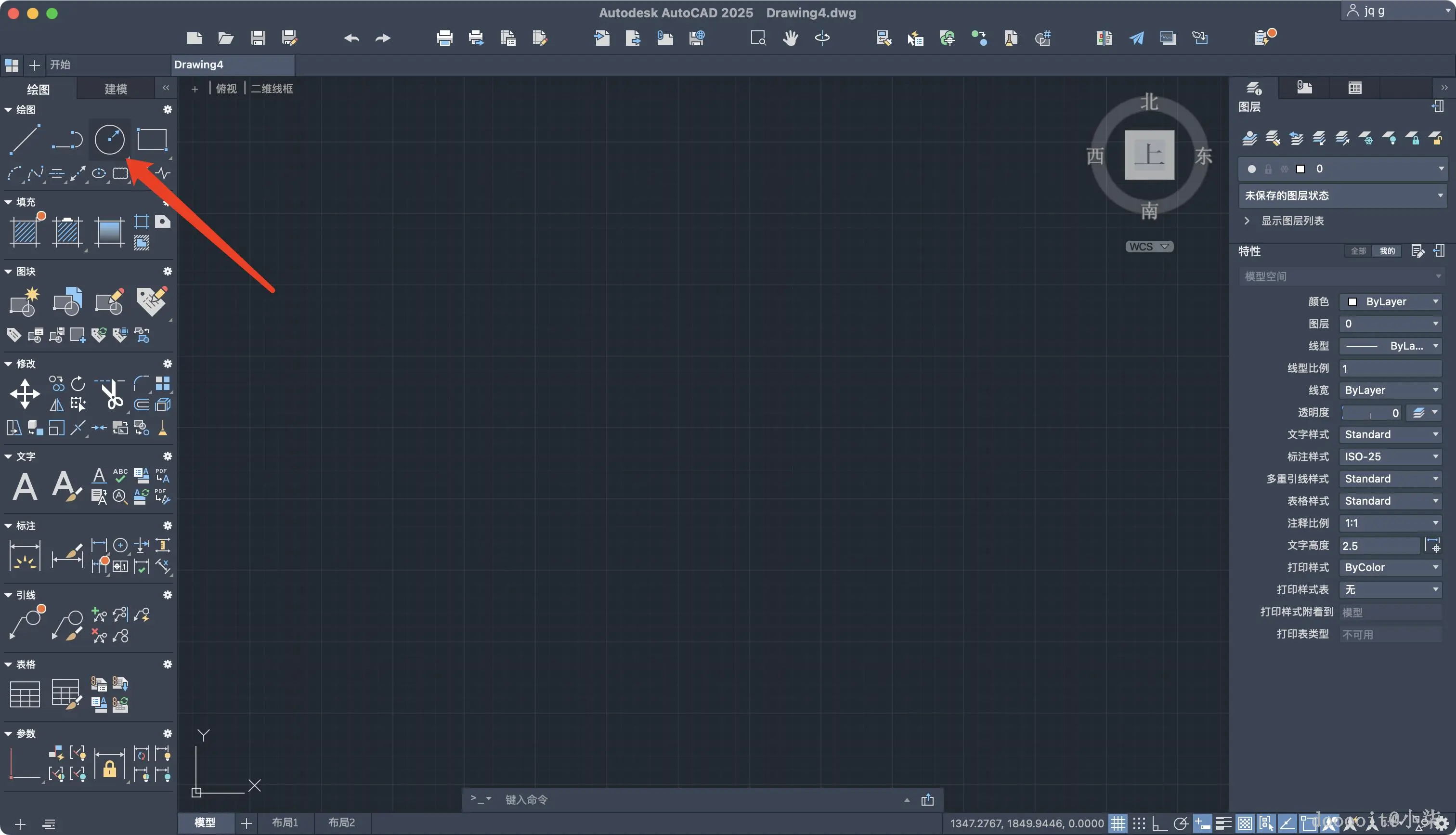

2. 首先创建一个圆(快捷命令是c) 设置半径为46
3. 然后重复画圆 以刚刚的圆中心点为中心 再次画一个圆 半径为25 如图2所示

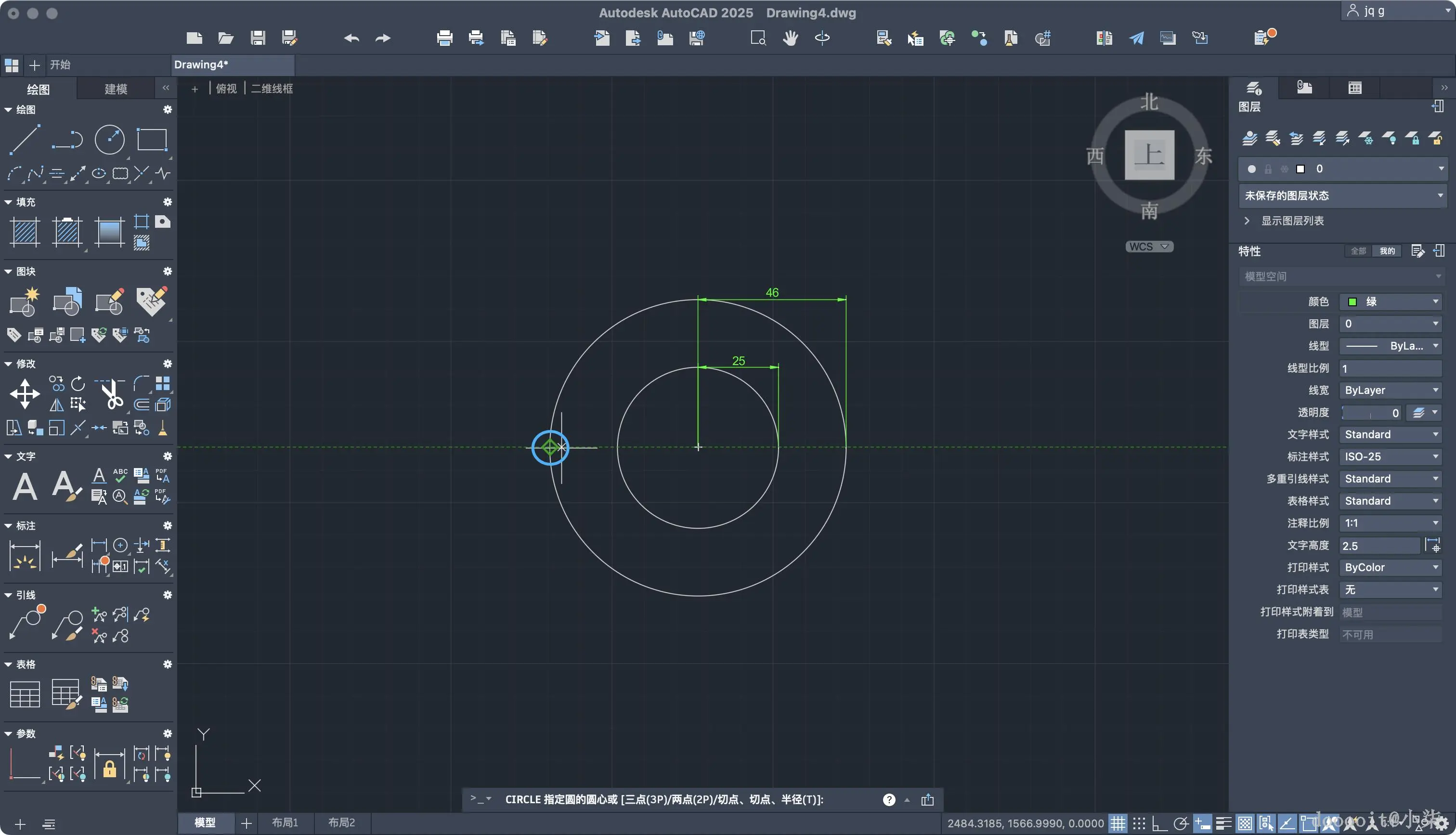

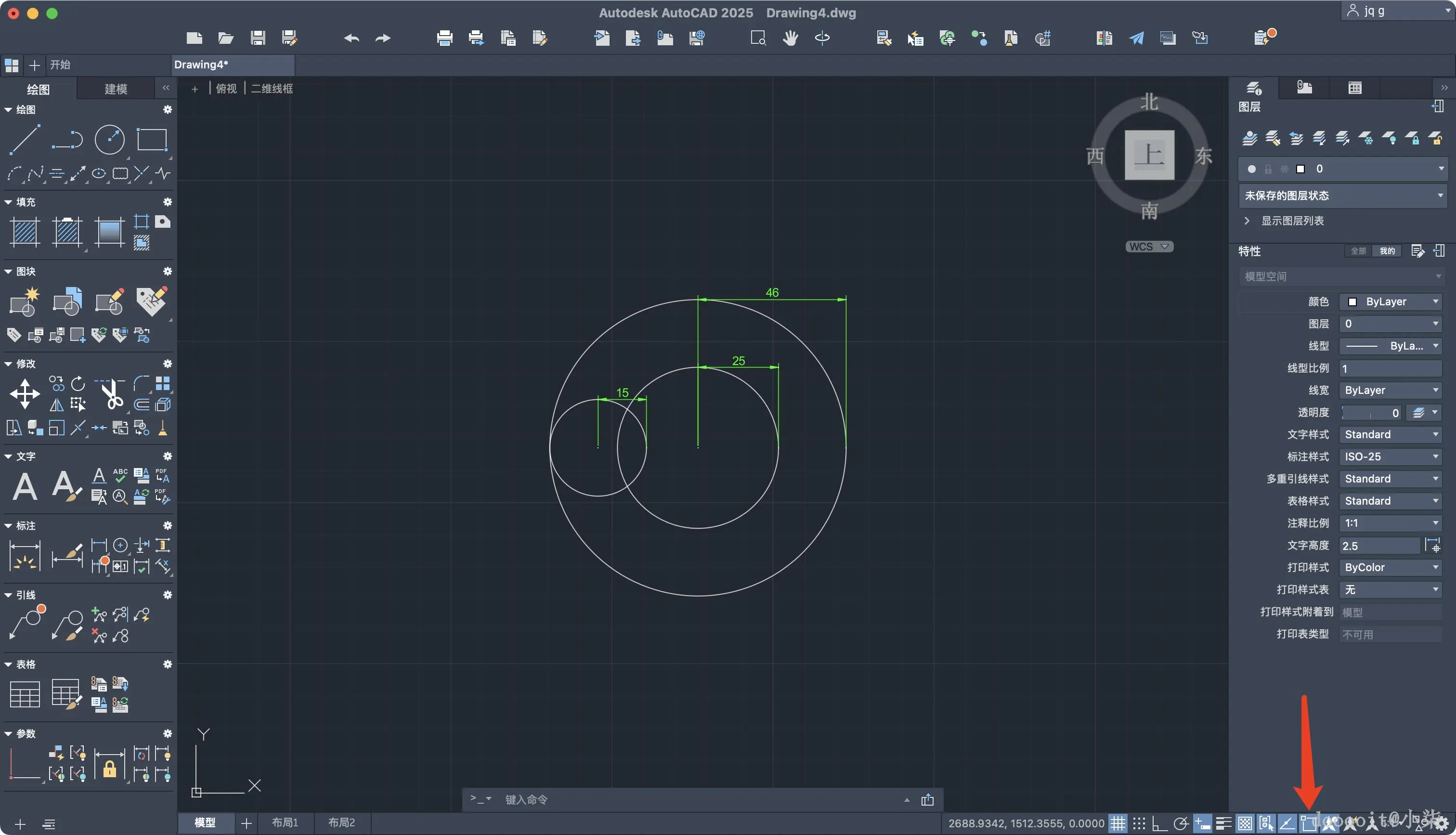

4. 命令行输入c 然后选择左侧象限(如图3蓝圈) 沿着线往右侧追逐 输入15(也就是向右侧追踪15的距离) 然后再次输入15(圆的半径为15) 如图4所示(如果没有找到象限点可以先看步骤三 然后在回来)
5.


本步骤为添加象限点操作,具体教学看下一步

1. 找到如图1所示的对象捕捉按钮

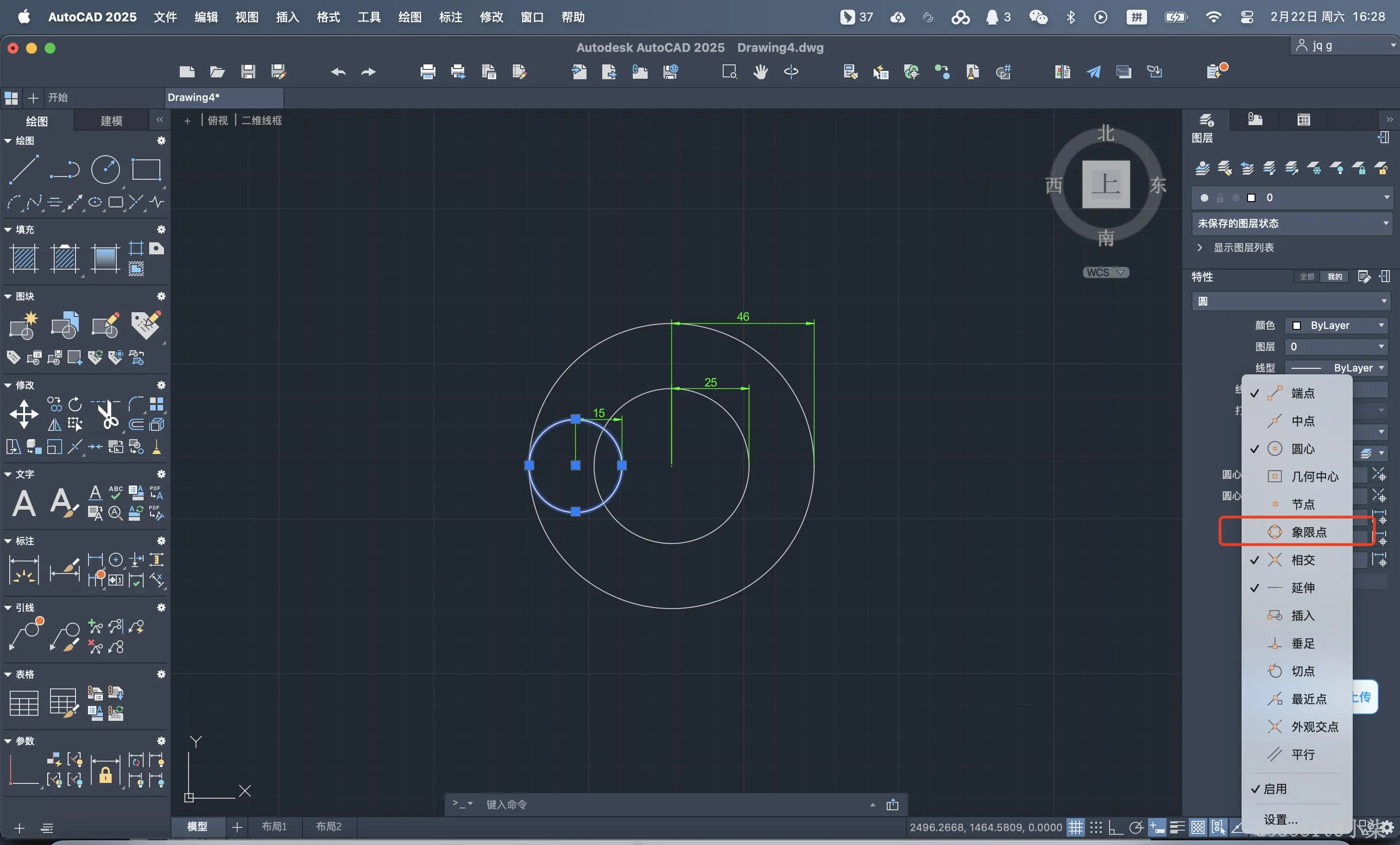

2. 右键该按钮 然后开启象限点 即可 如图2所示

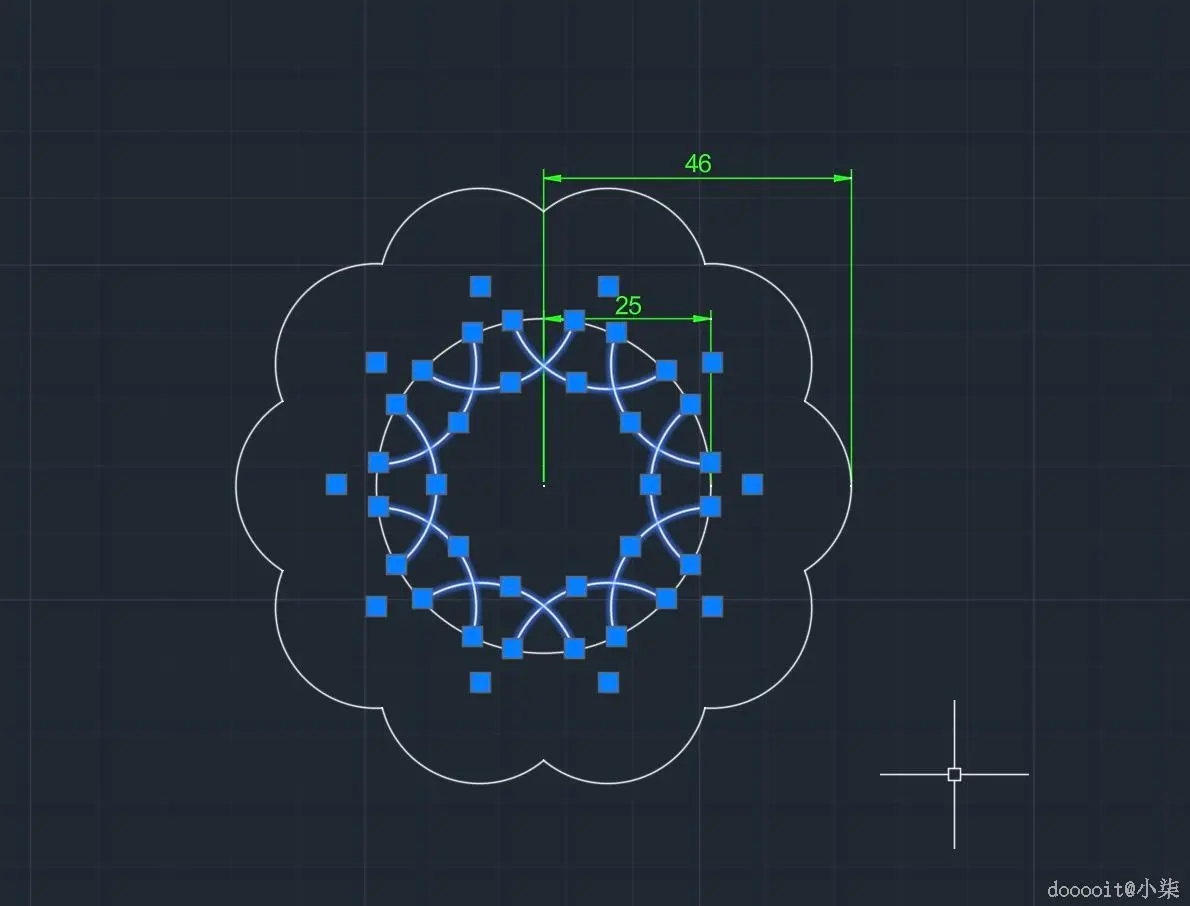

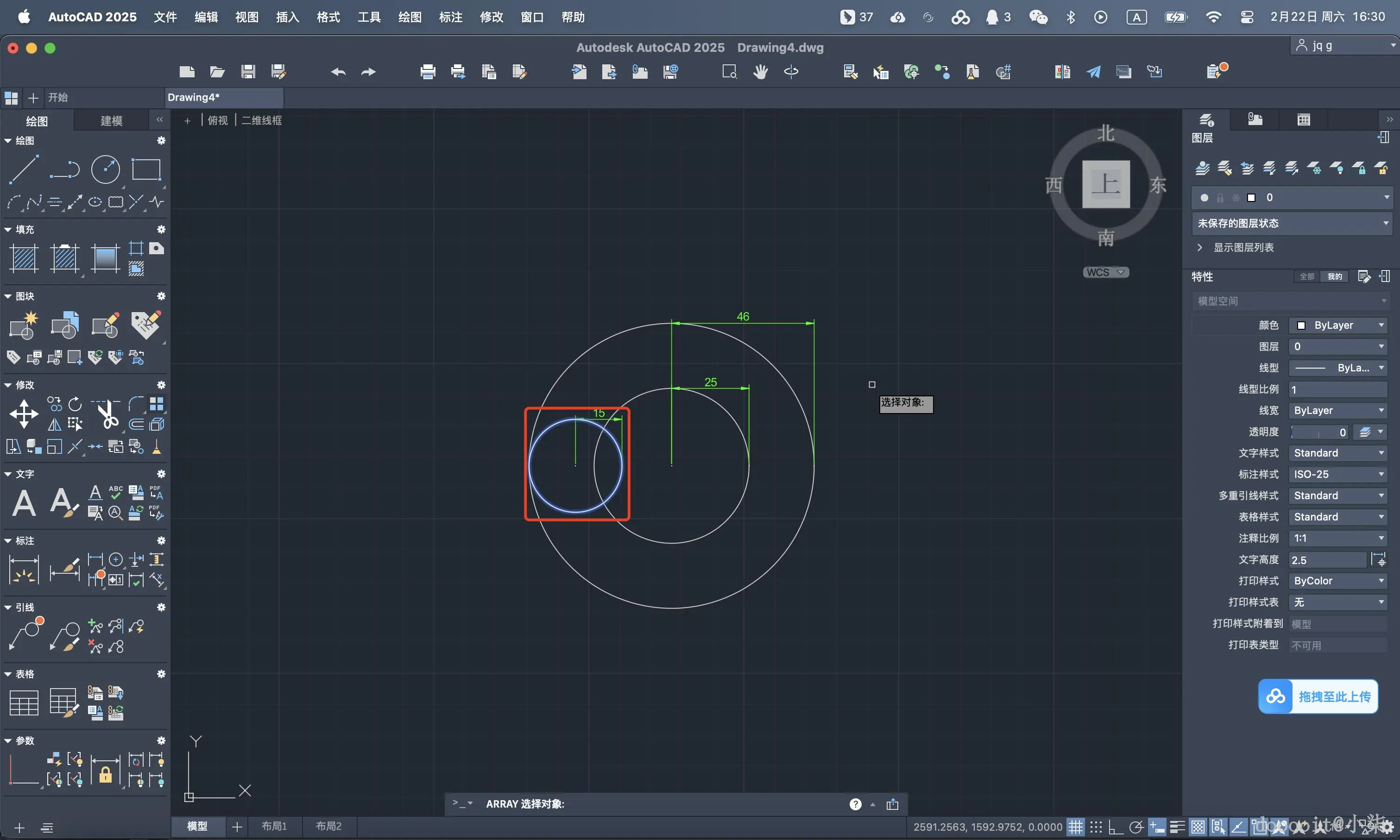

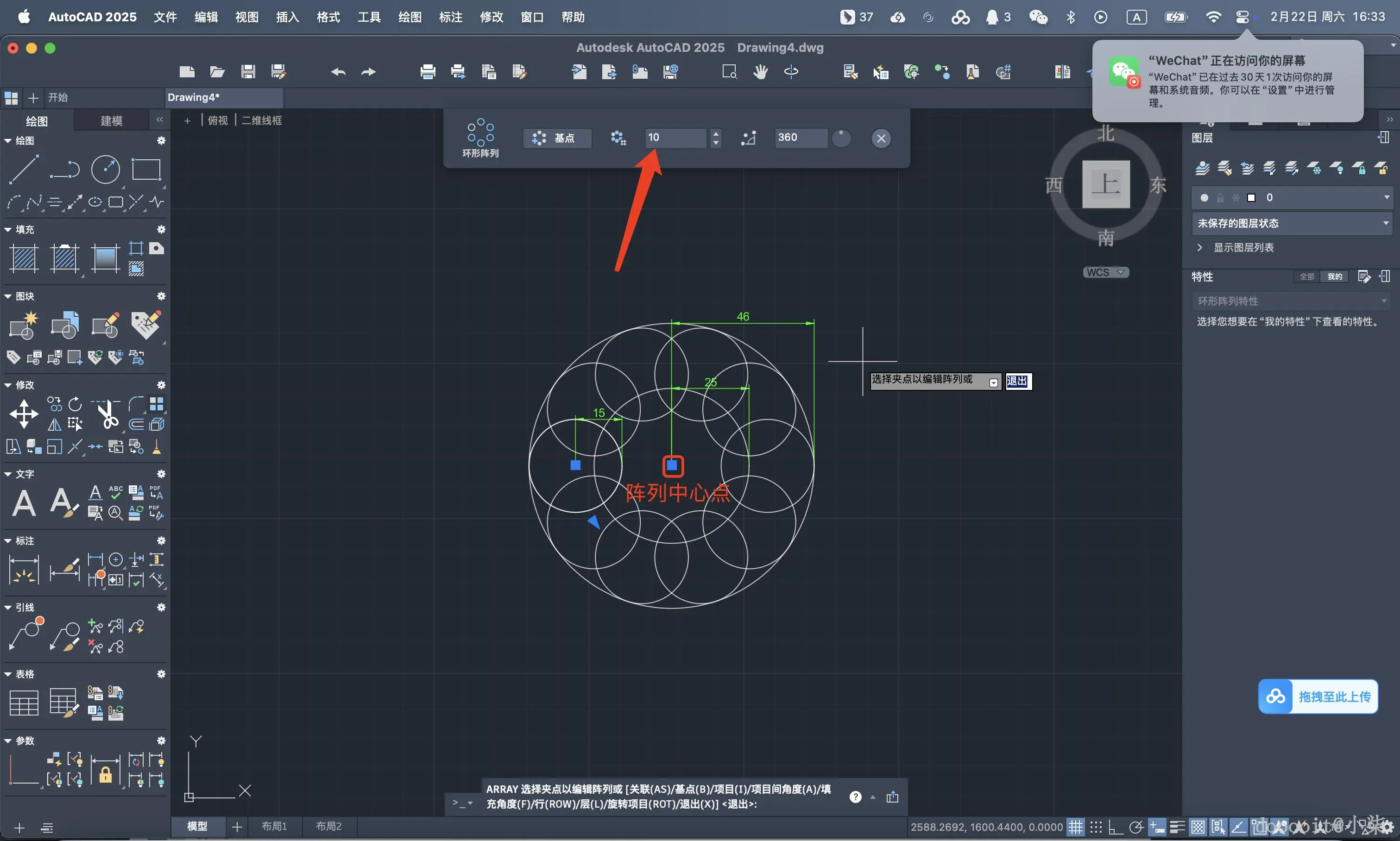

1. 接下来我们给刚刚做好的圆进行阵列操作 输入快捷命令ar 然后选中该圆形 如图1所示然后按空格确认 选择极轴 ,选择图2中的中心点 阵列数量设置为10 然后确认即可

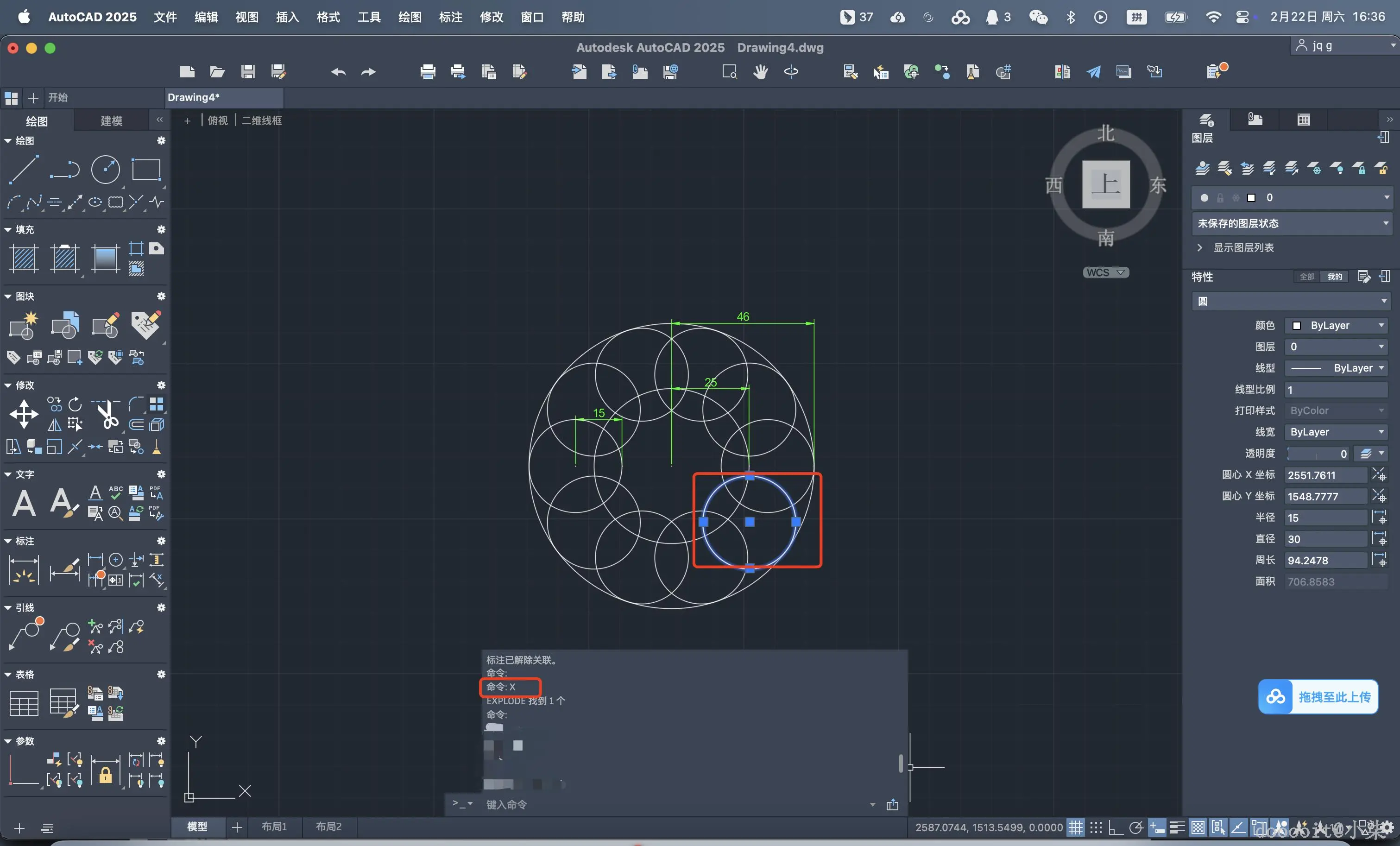

2. 然后选中阵列好的圆环输入命令x 进行分离 分离之后如图3所示 每个圆环就是单独的了
3. 然后我们进行修剪 命令为tr 哪里不想要点哪里 按照图4的效果进行修剪即可

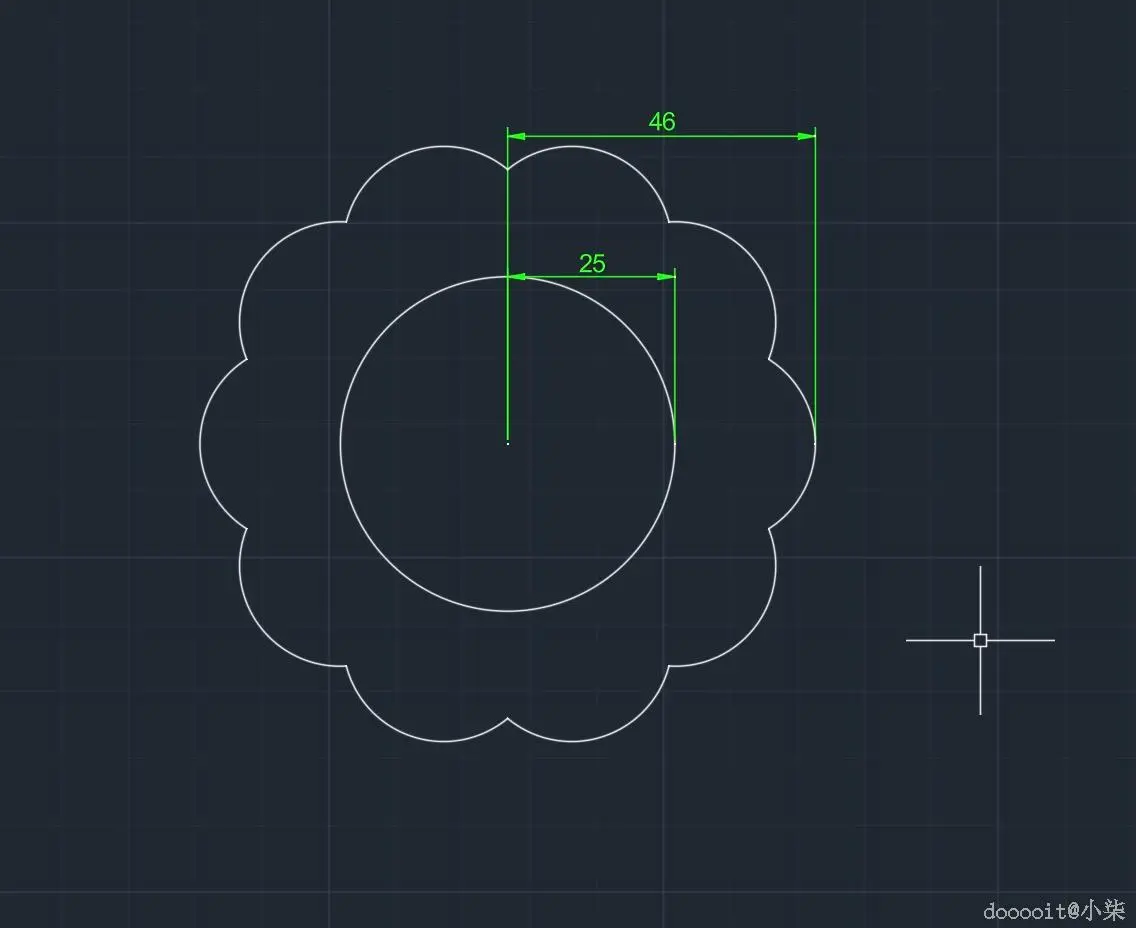

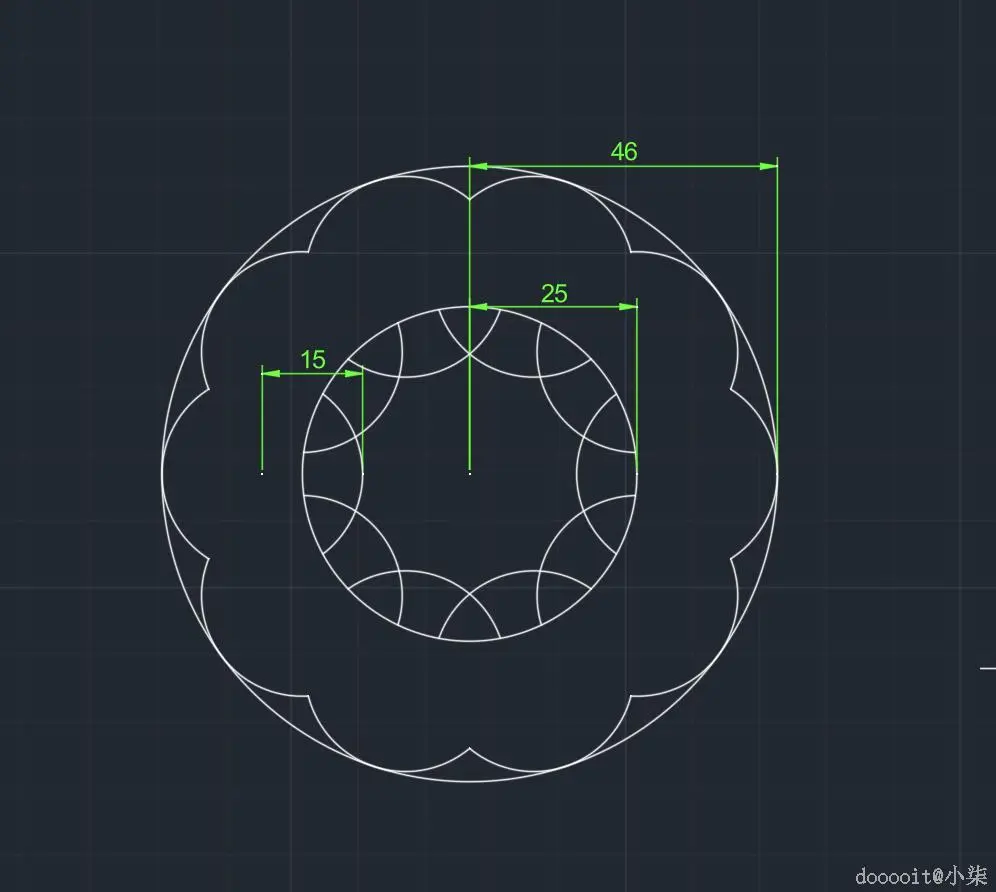

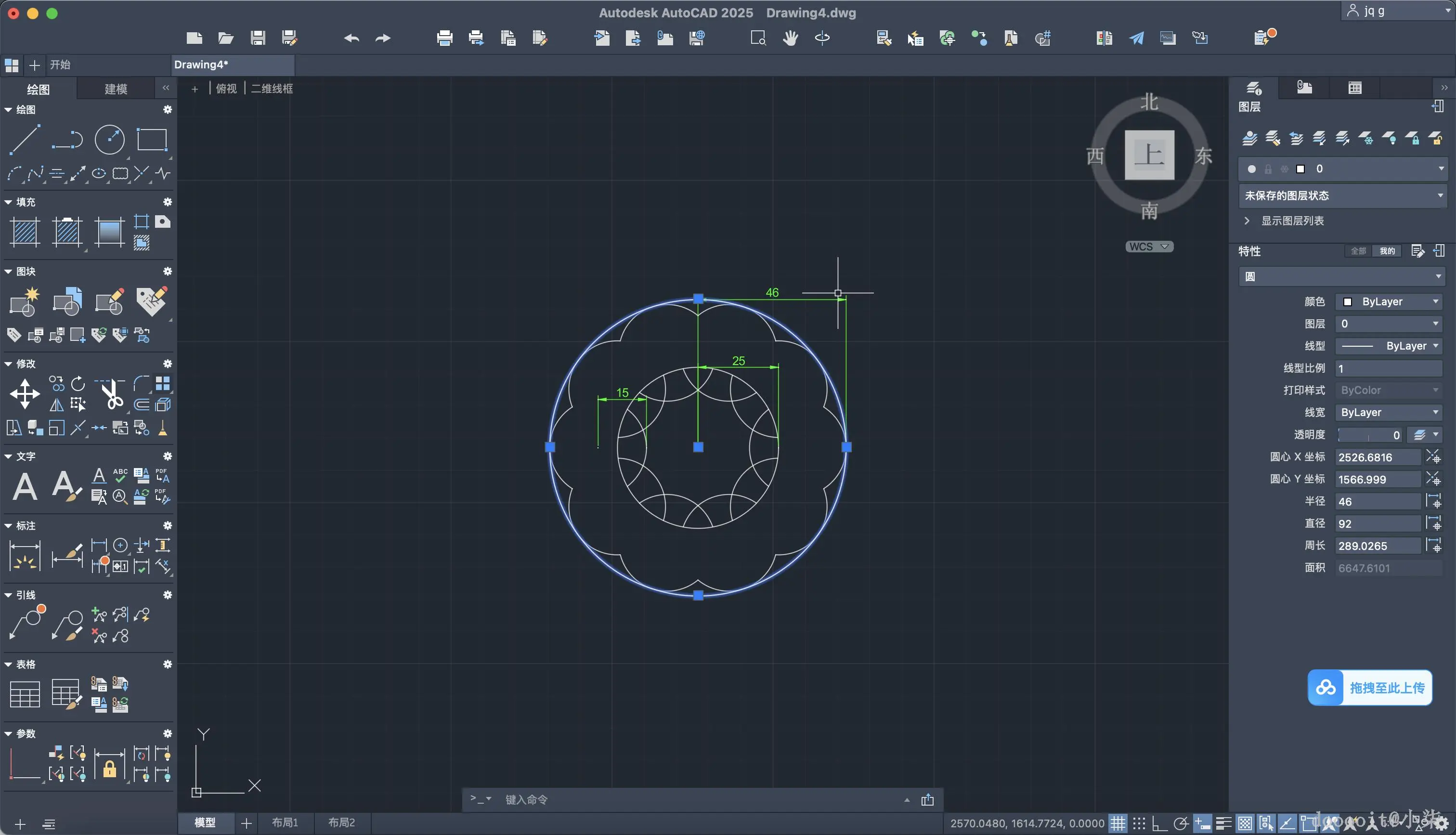

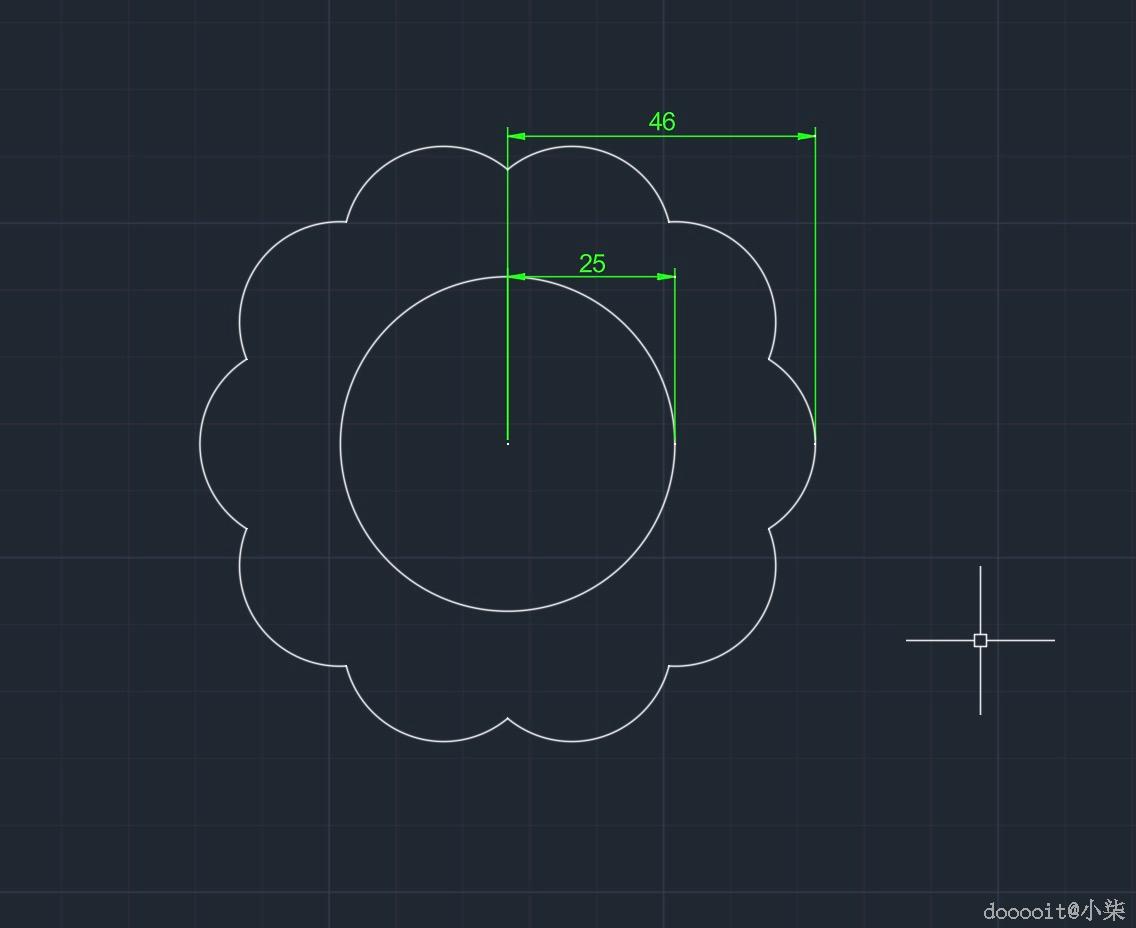

4. 如图5所示 选中最外层的圆环给他删除 然后选中如图6所示的线段也进行删除 中间的圆环要留着哦按着shift选择是取消 效果如图7所示

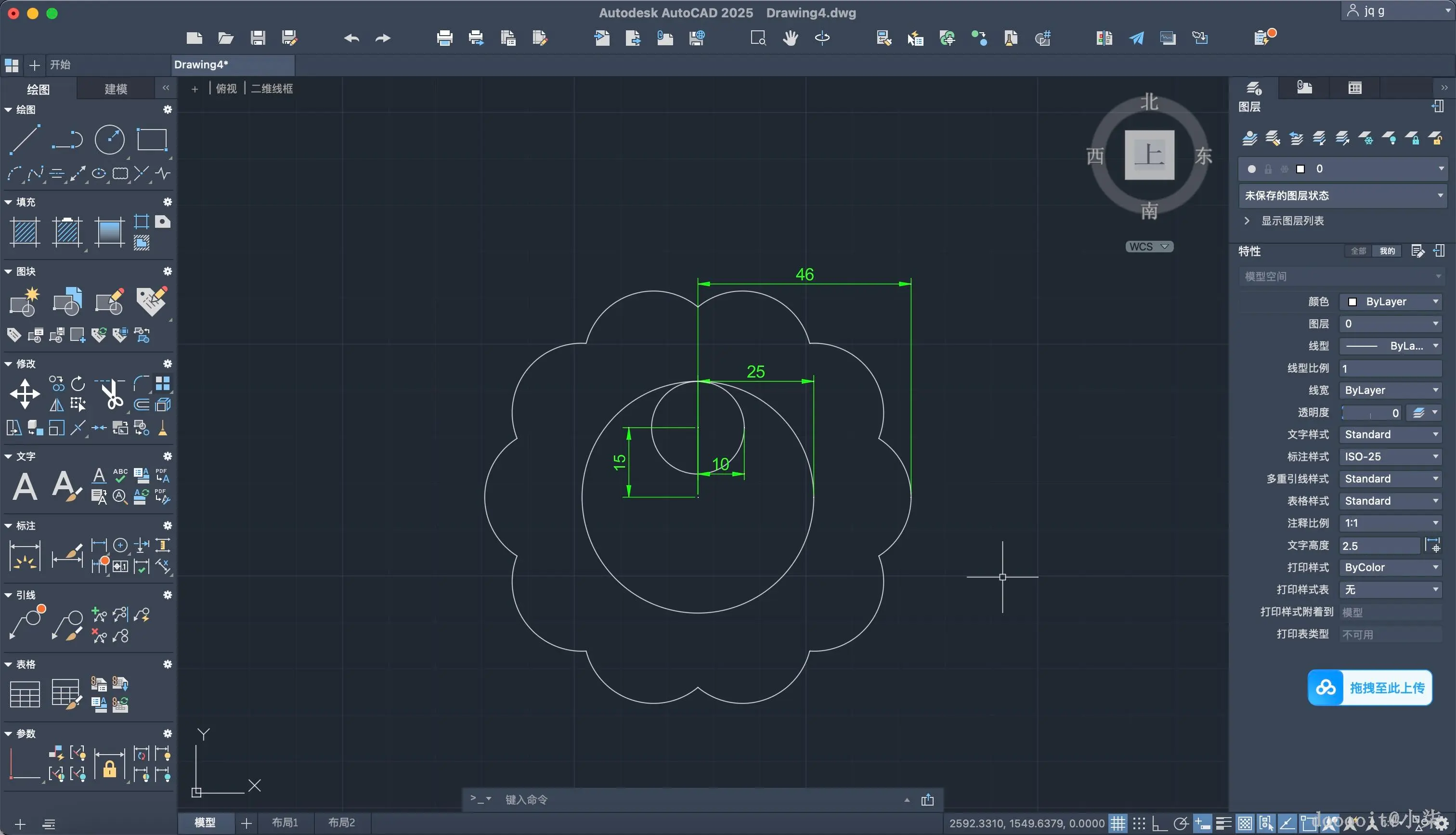

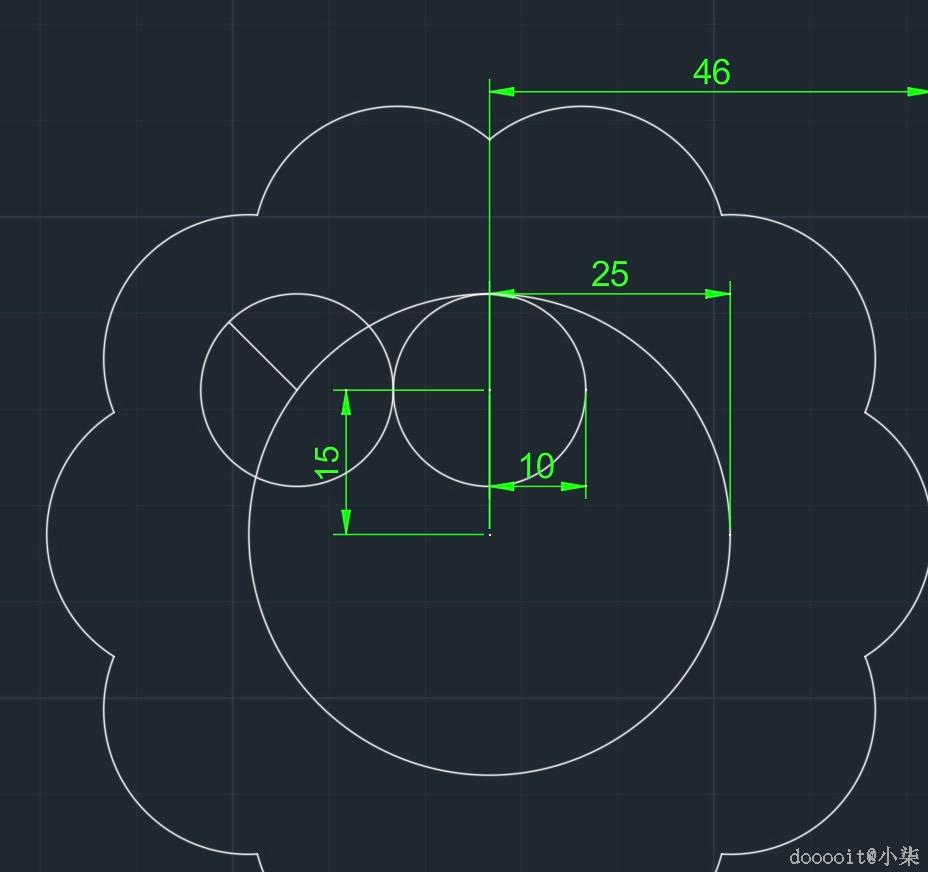

1. 输入命令c 然后沿着中心点往上走 输入15 在距离15的位置创建一个圆半径为10 如图1所示

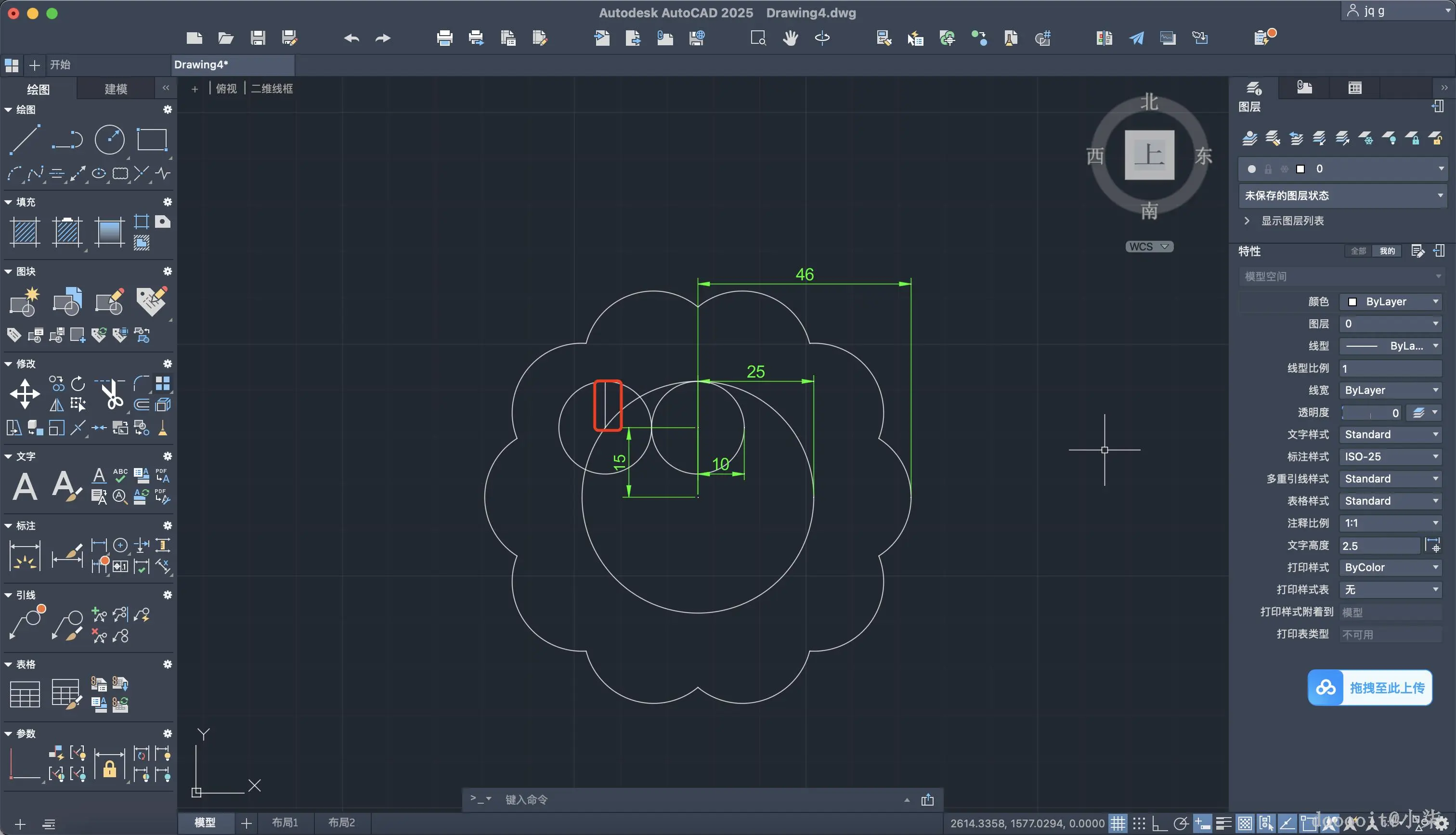

2. 输入命令 co 然后选择该圆形 复制一份到左边与右侧象限点重合 如图2所示

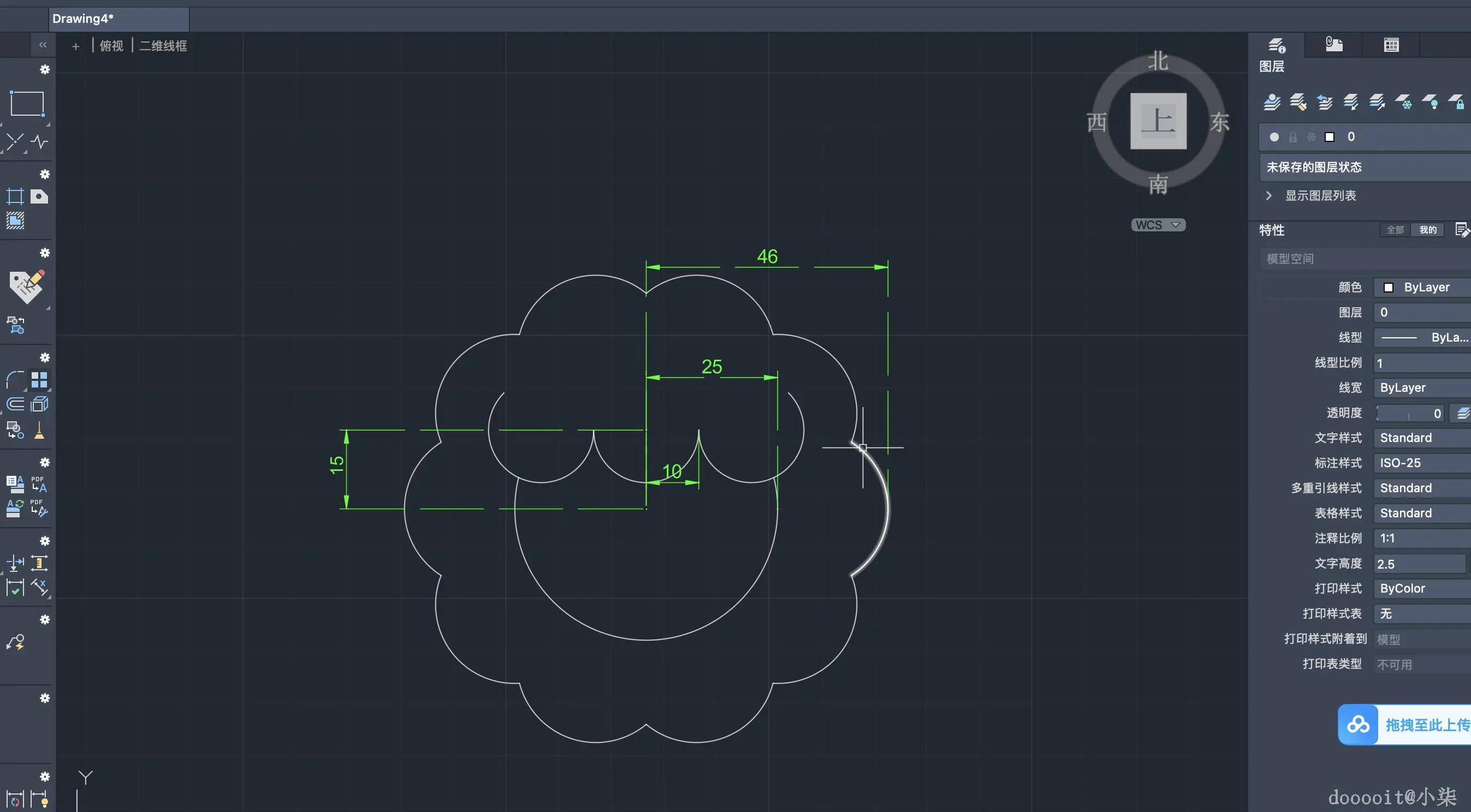

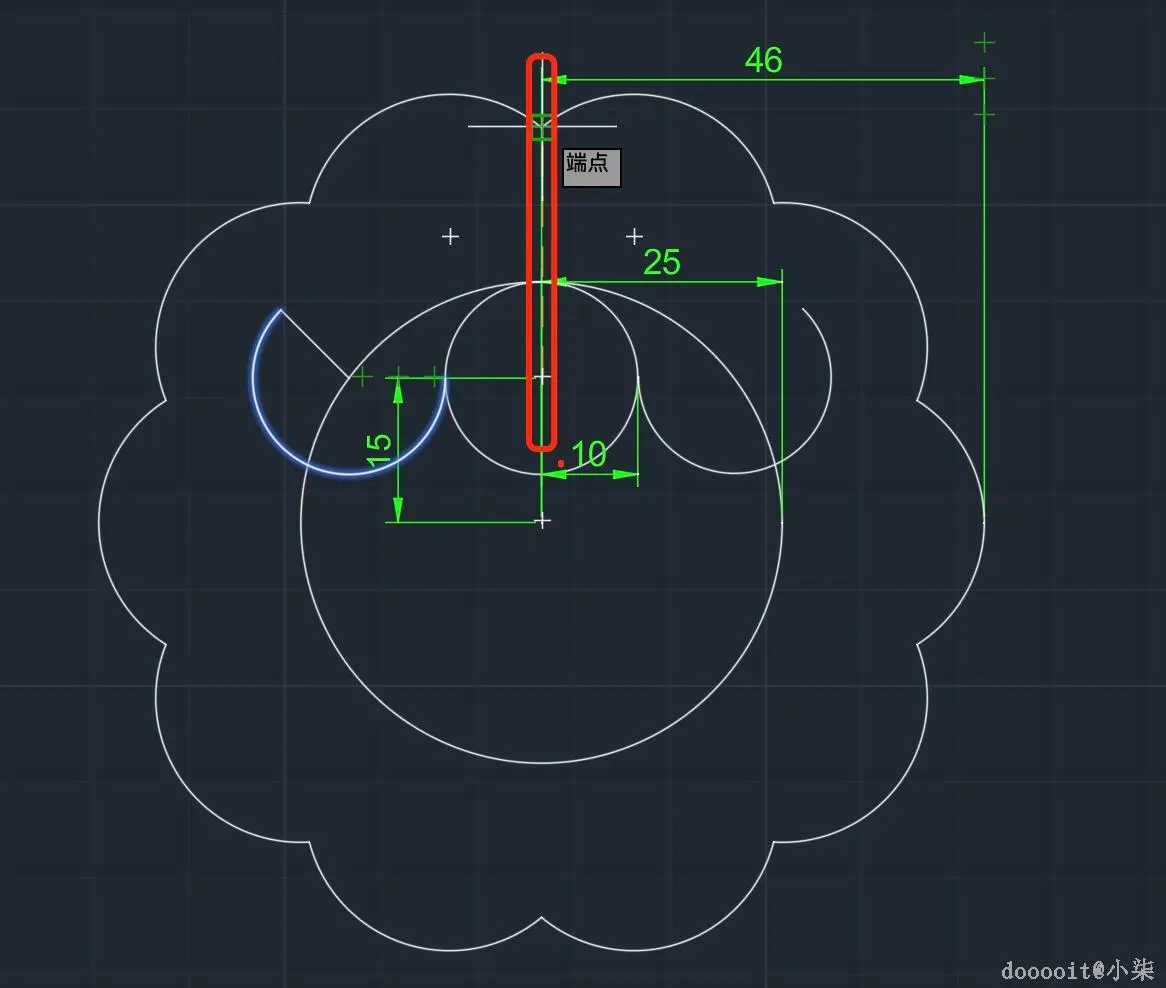

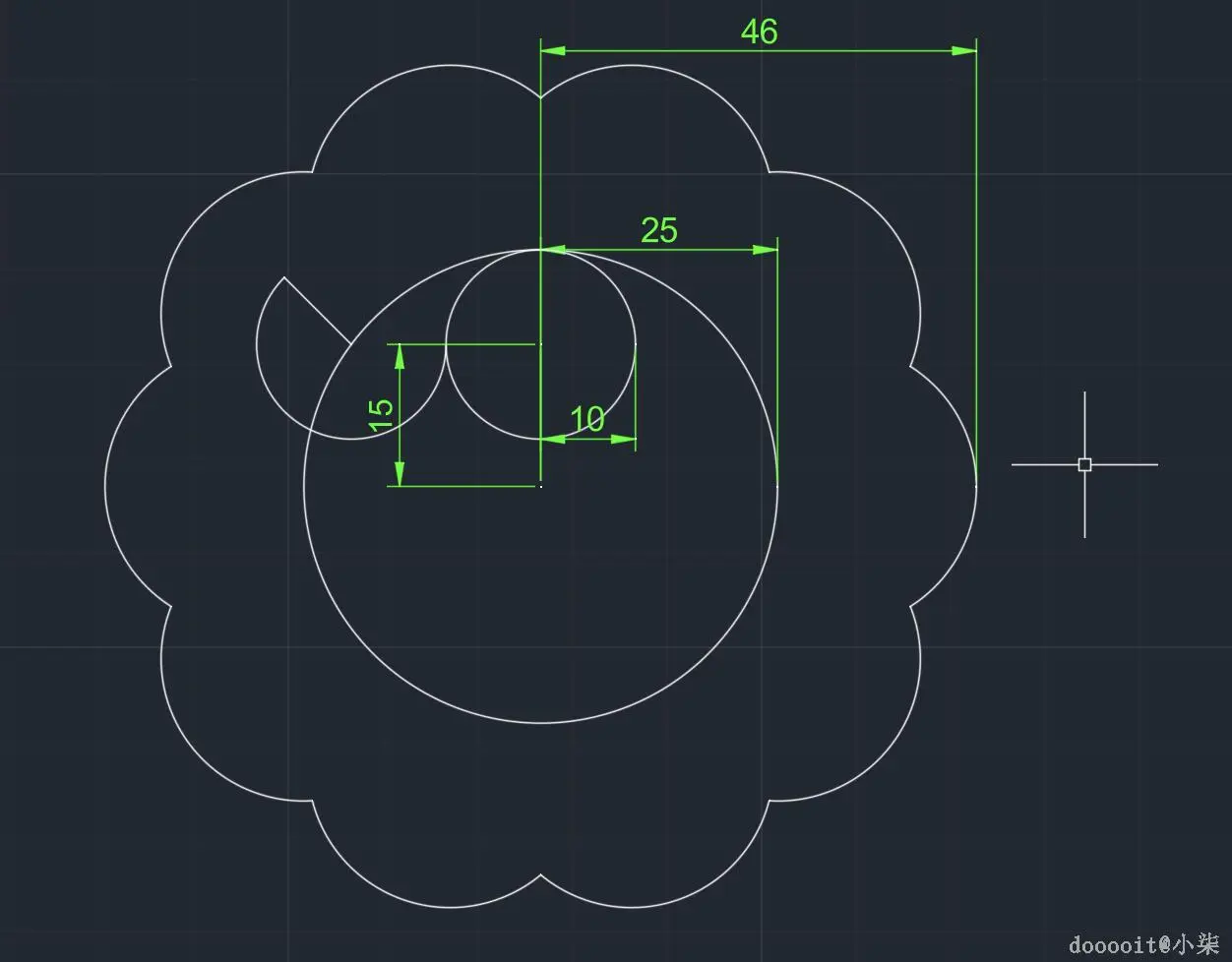

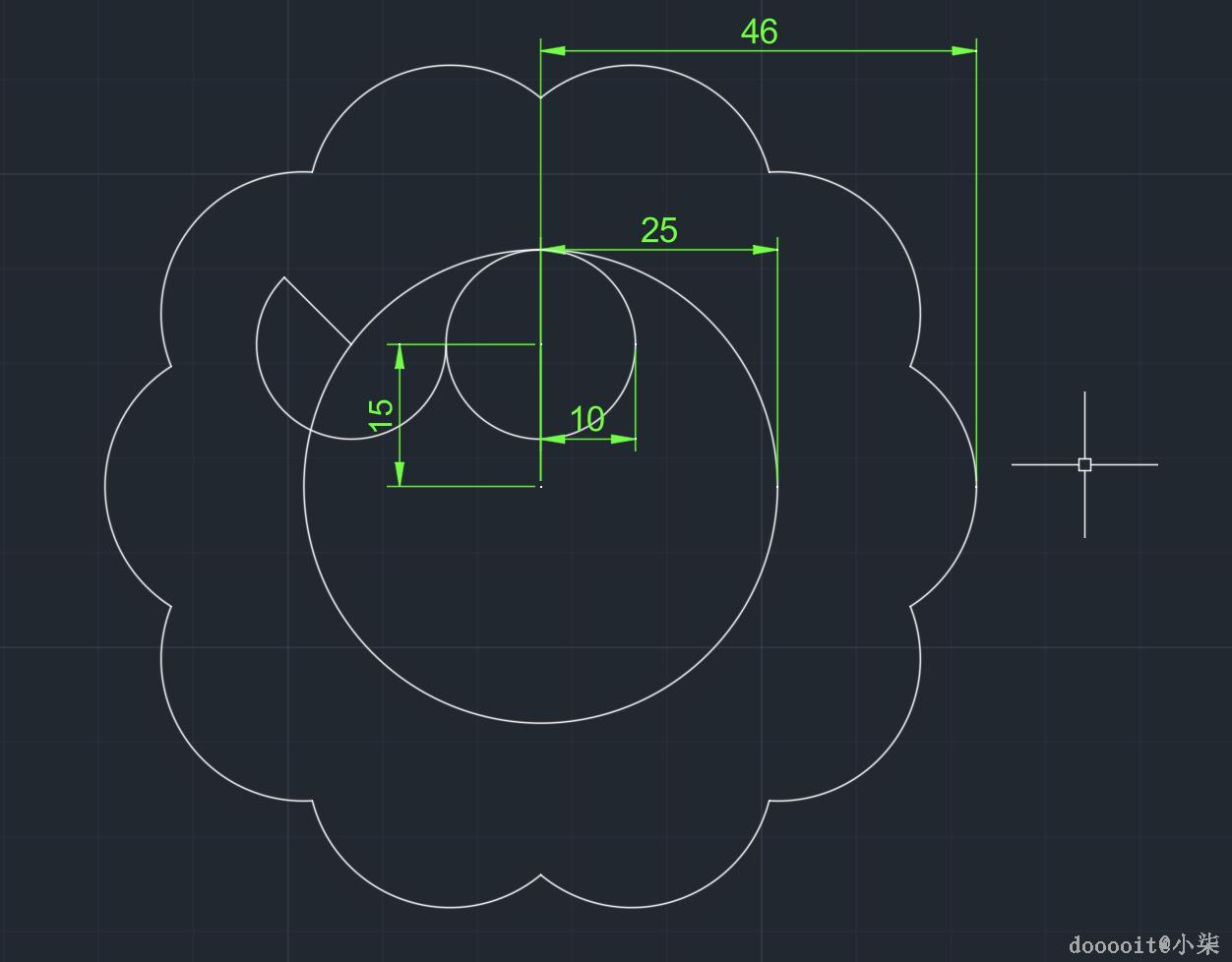

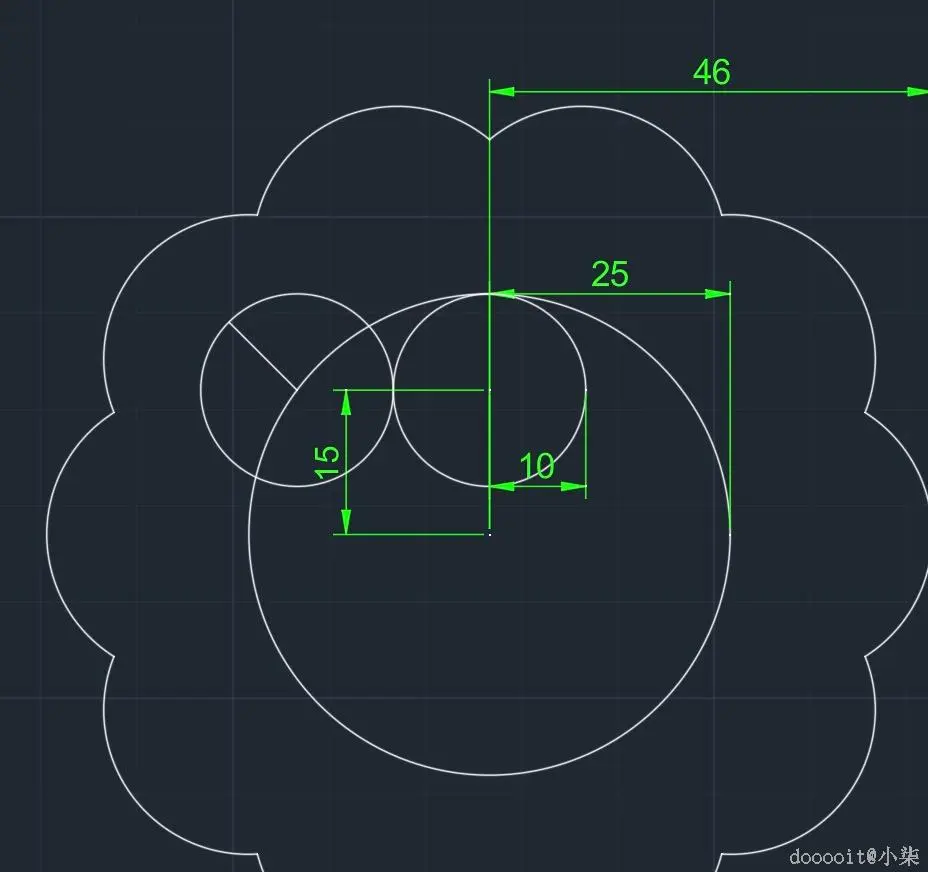

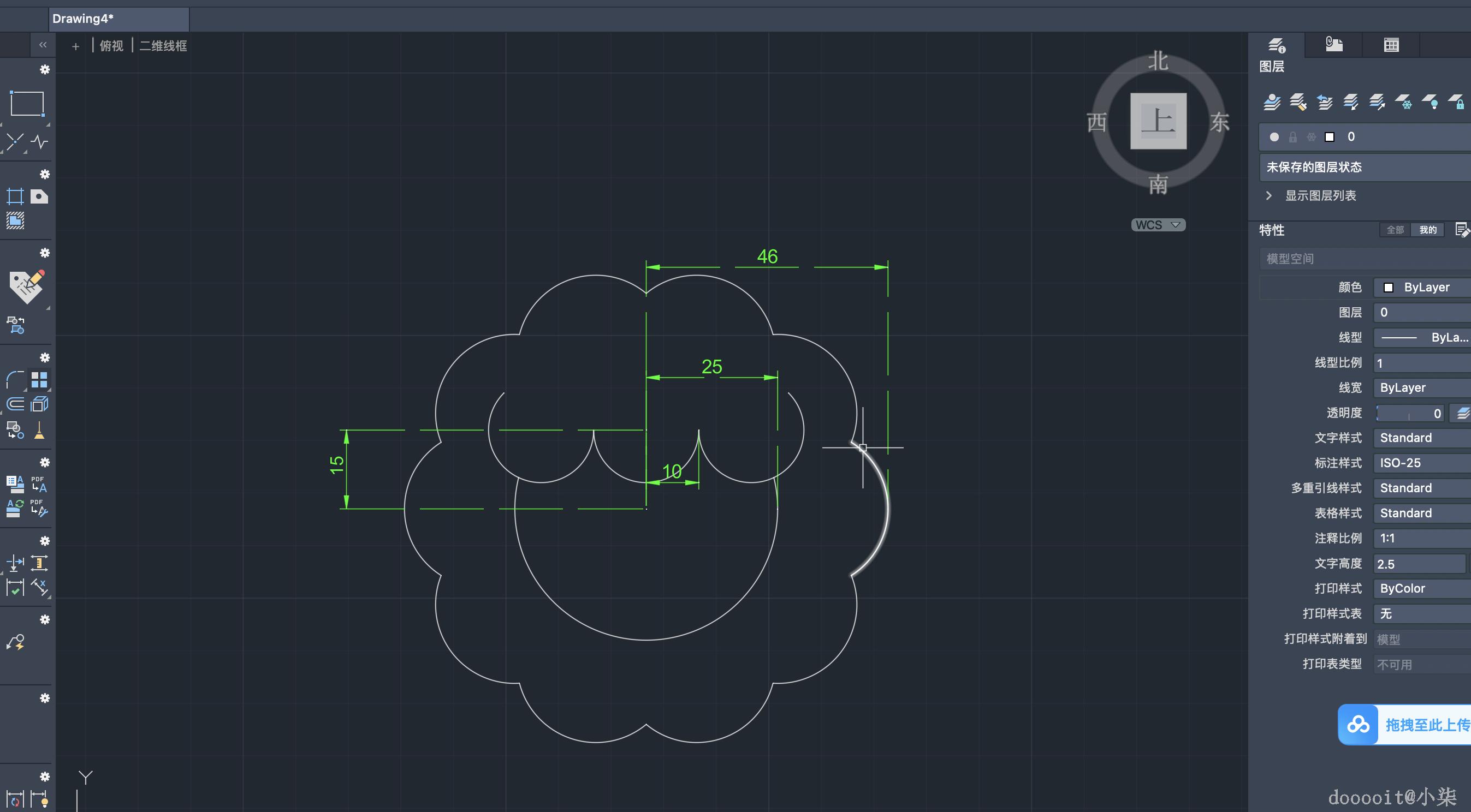

3. 输入命令l 画一条垂直线 如图3所示 然后输入命令 ro 让该垂直线旋转45度 效果如图4所示 然后输入tr 进行删除到如图5所示即可

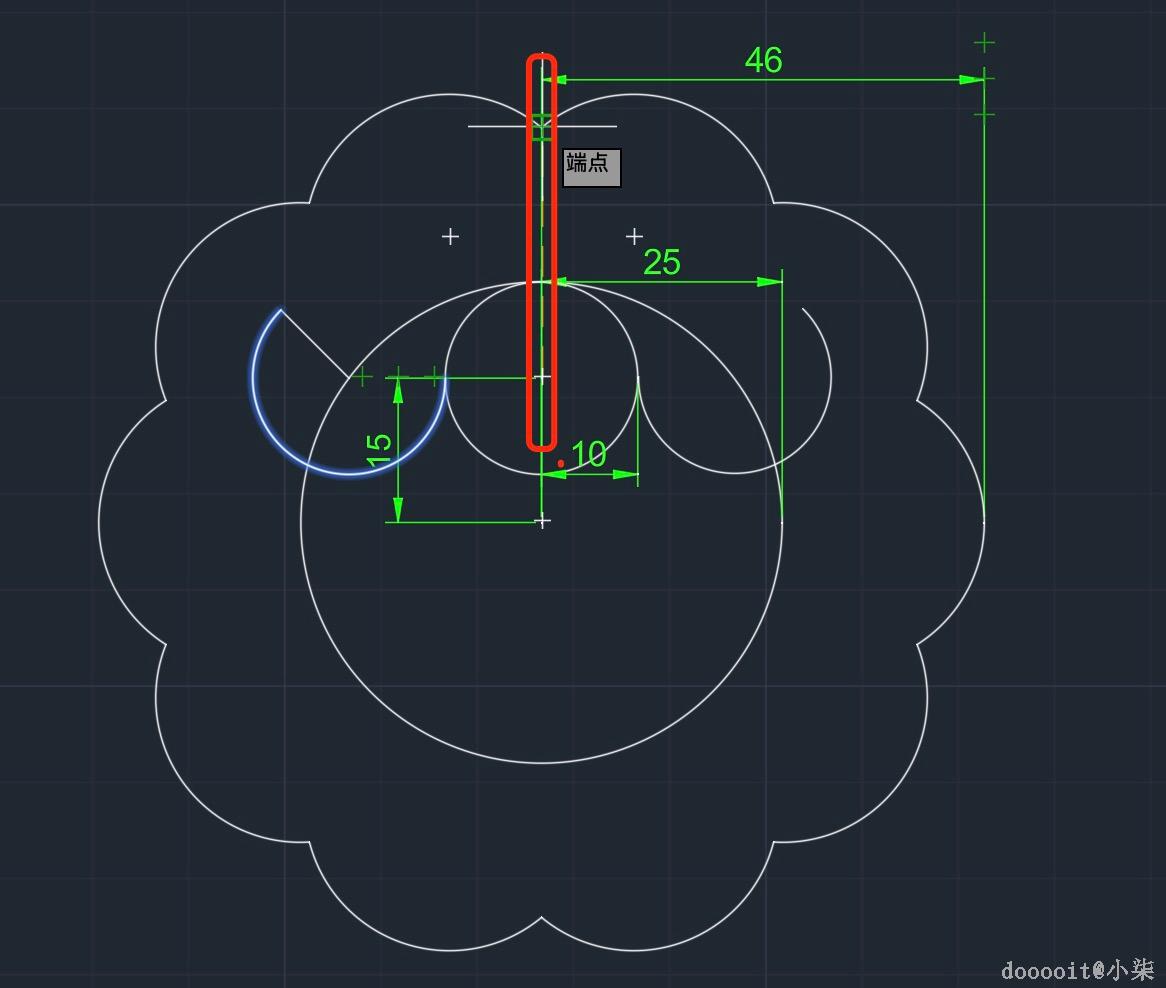

4. 然后输入命令mi 进行对称 选择该圆弧进行对称 如图6所示圈出来的为对称线 然后再次tr进行删除 删除后效果如图7

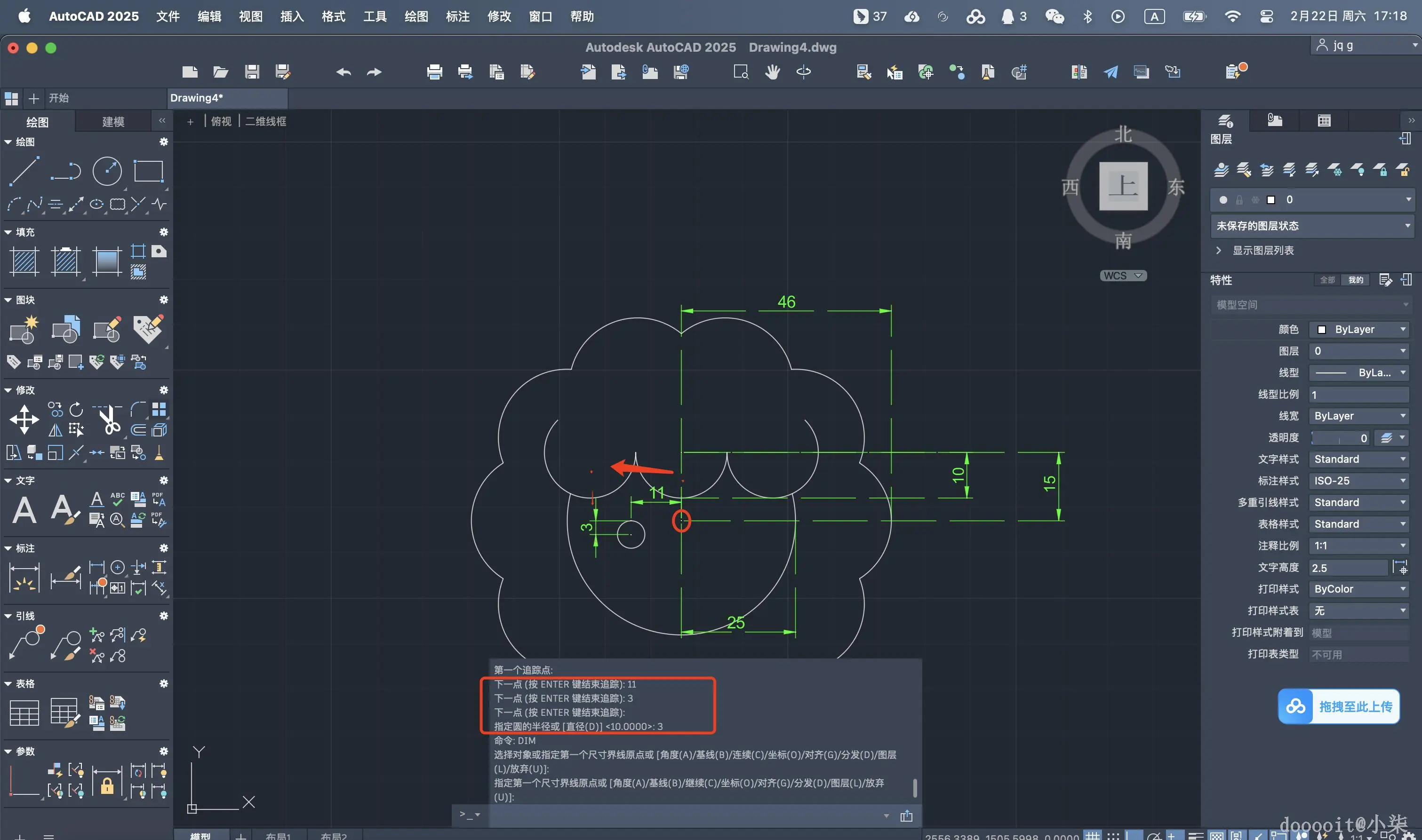

输入命令c 准备建立圆形 然后输入tk进行路径捕捉 向左走11 输入11空格确认 向下走3 输入3 空格确认 然后空格再次确认输入3 建立一个半径为3的圆 如图1所示

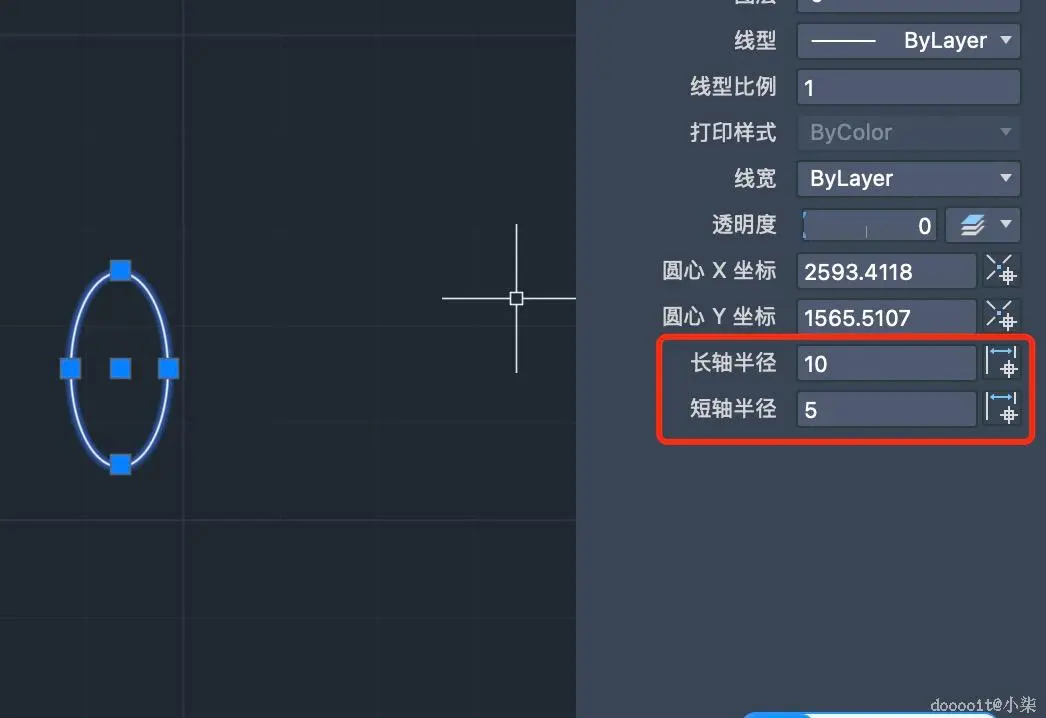

1. 输入命令el 建立一个椭圆型 在任意位置单击 建立一个端点 然后按f8打开正交工具 然后长轴半径设置为10 短轴半径设置为5 如图所示 完事之后关闭正交工具

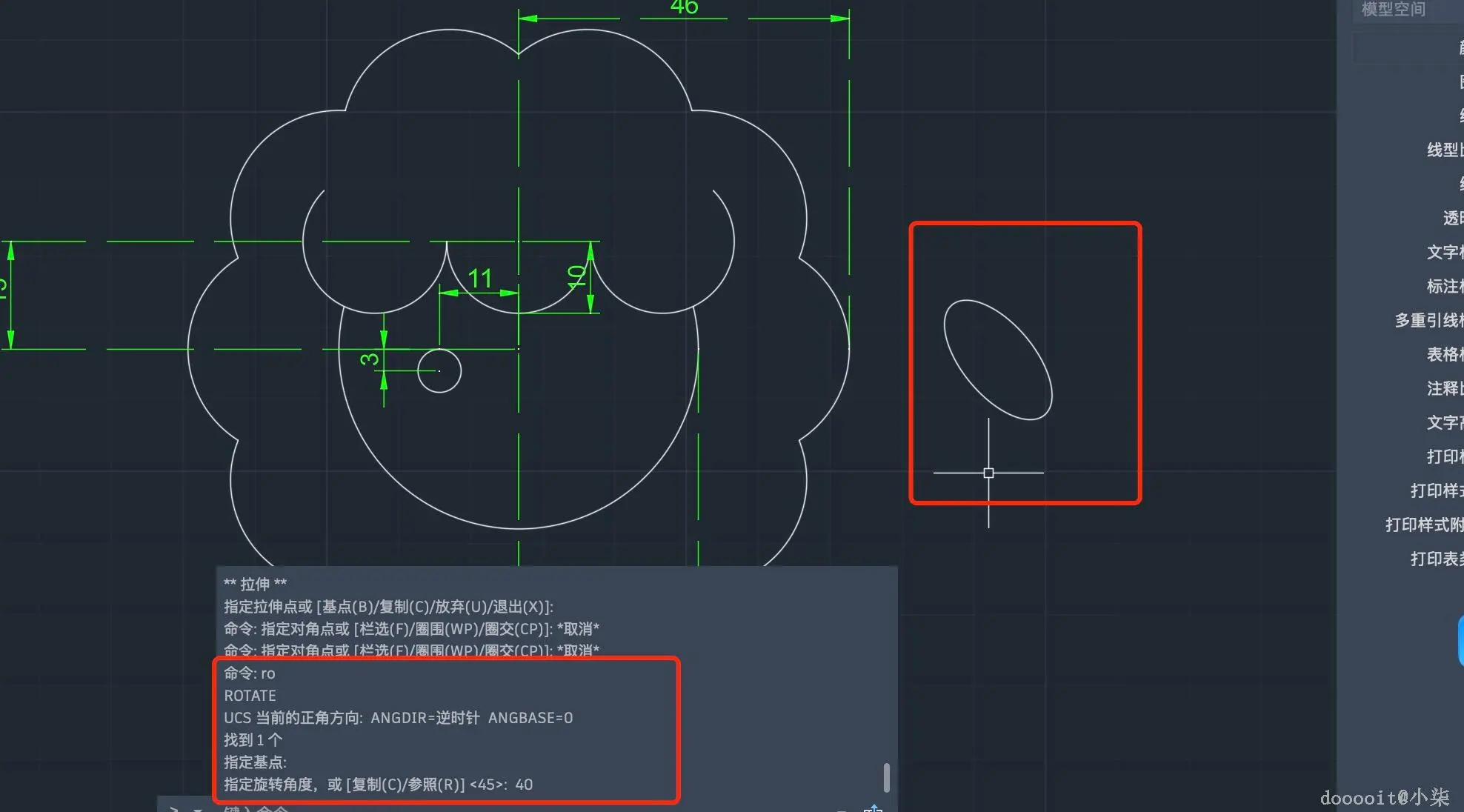

2. 输入命令 ro 然后以自己为圆心旋转40度 如图2所示

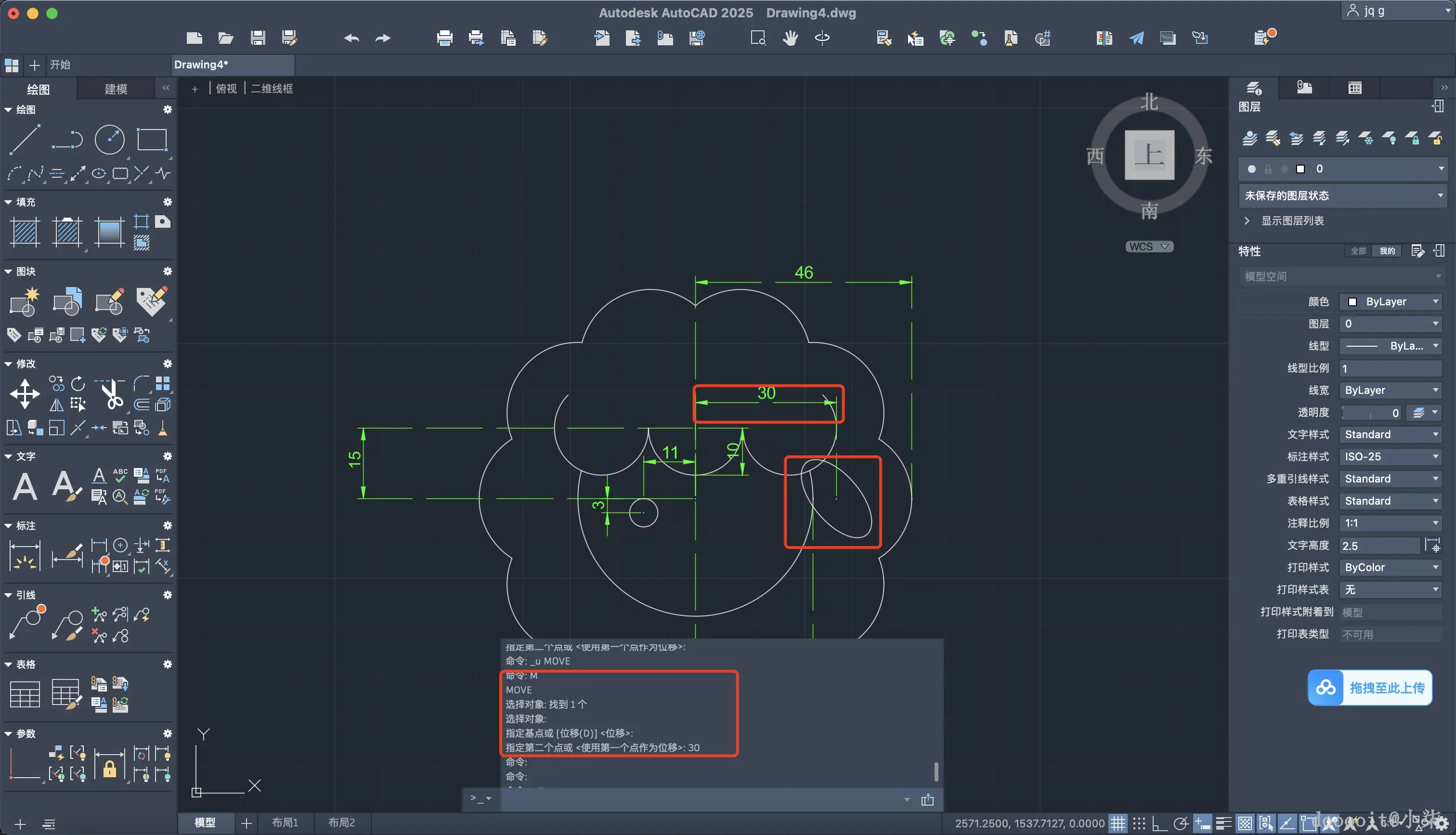

3. 输入命令m然后选择椭圆形 然后空格确认 选择椭圆形的圆心 空格确认 沿着圆形中心点向右移动30 如图3所示

1. 如图1所示 以圆形的下象限点为起点 向上先走8 空格确认 在向上走6 空格再次确认

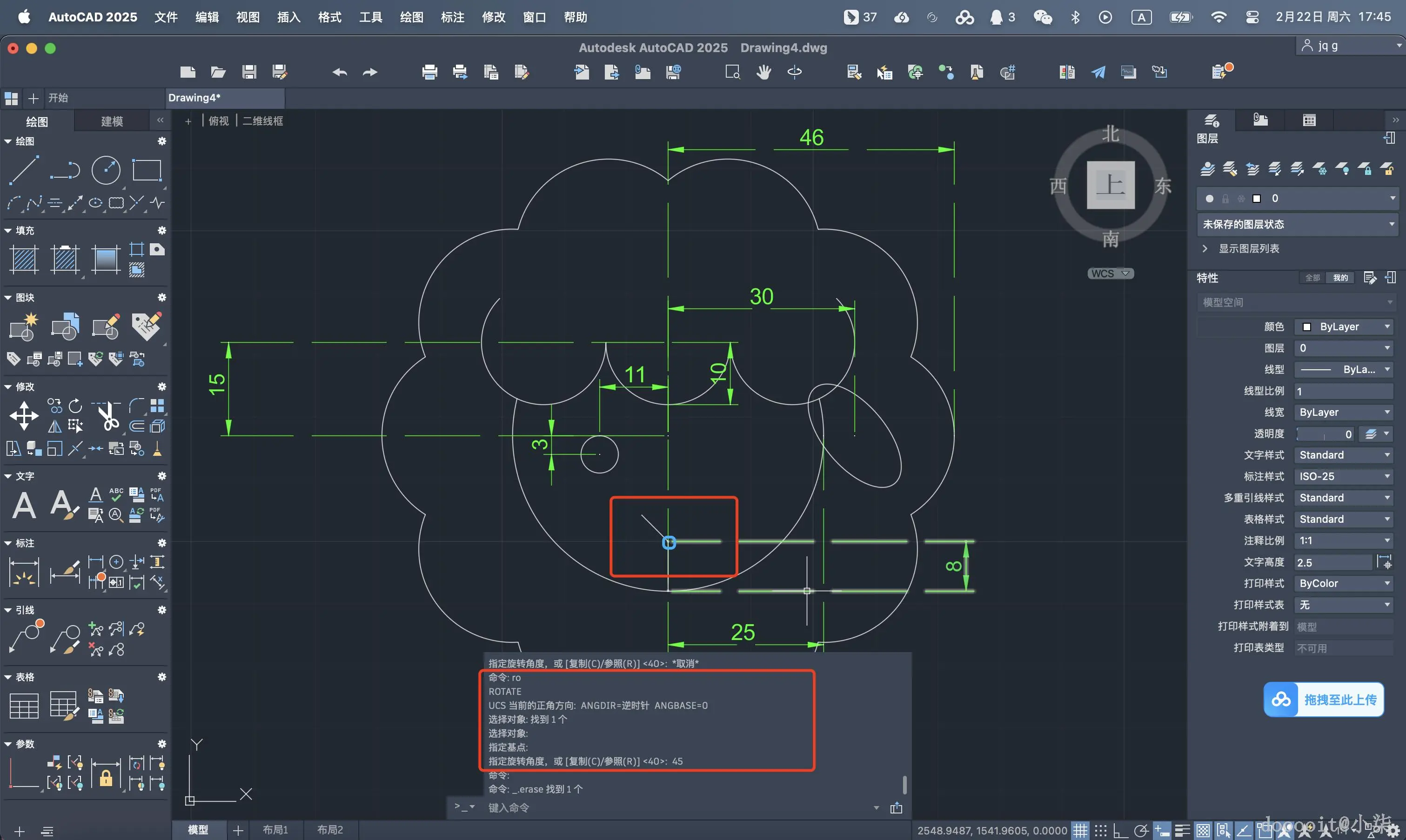

2. 输入命令ro 选择长度为6的线段 空格确认选中如图2蓝色圈中的点为基点进行选择45度

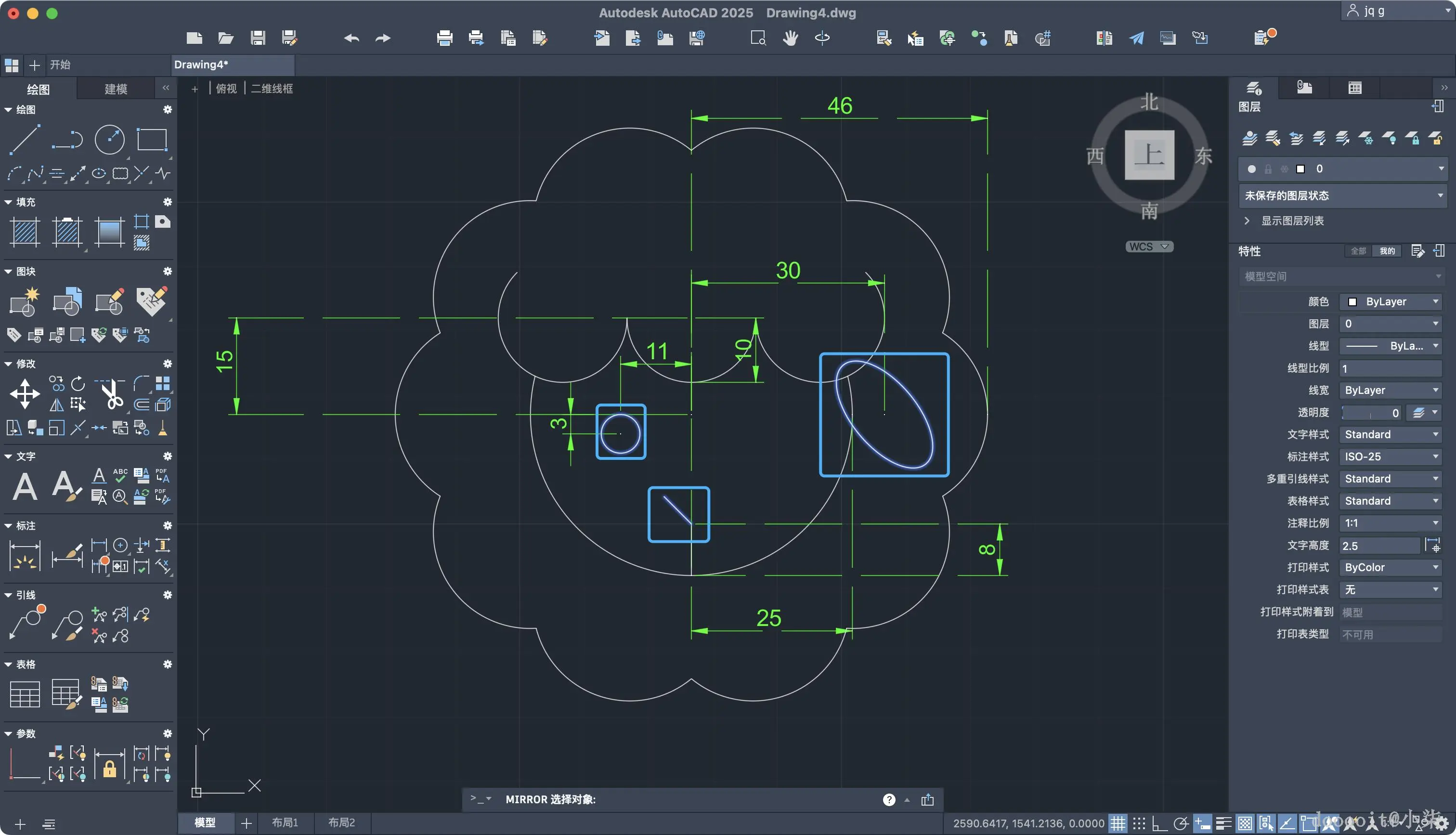

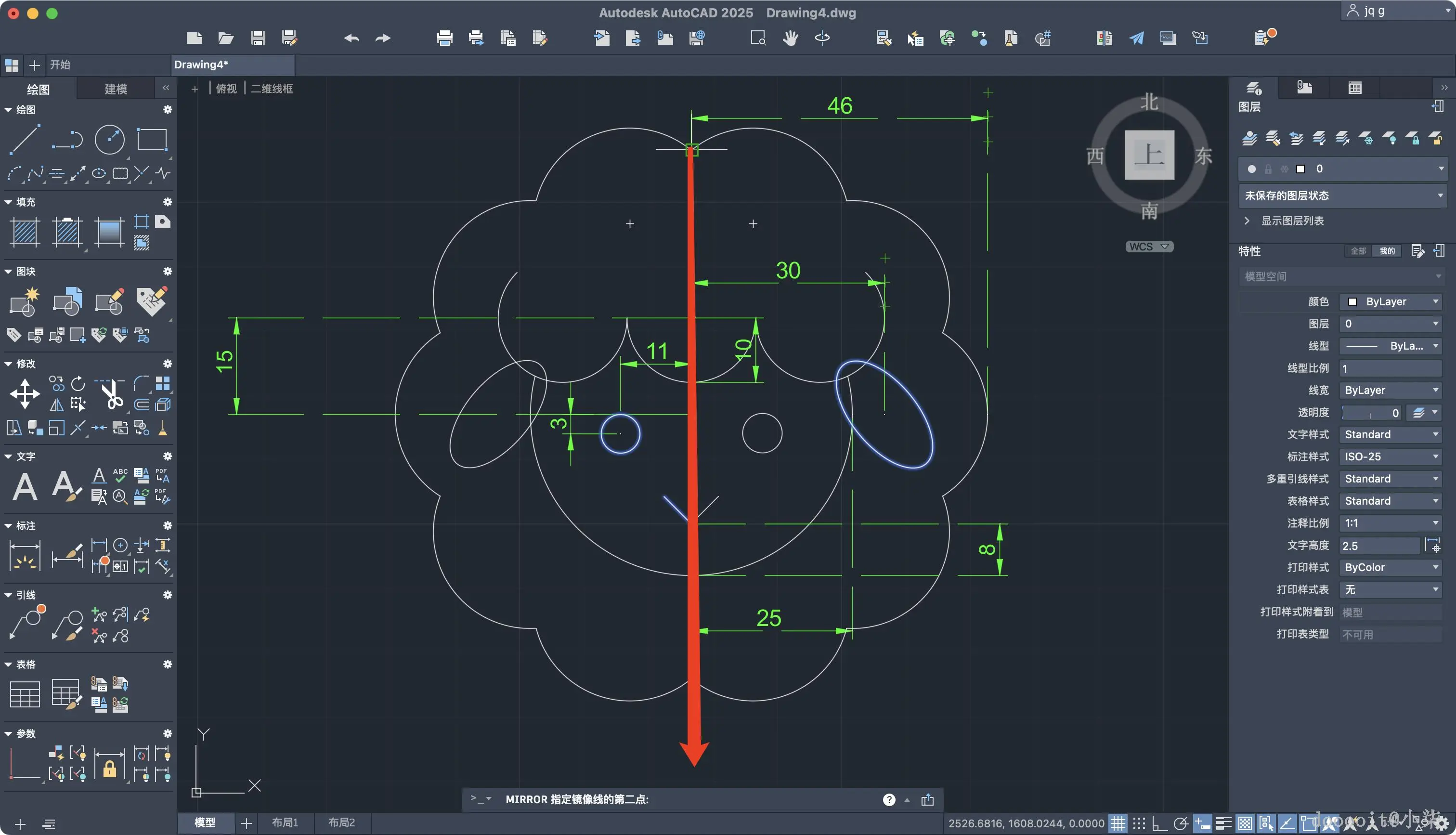

1. 输入mi 选择如图1所示的图形 空格确认 然后如图2所示中心线进行镜像

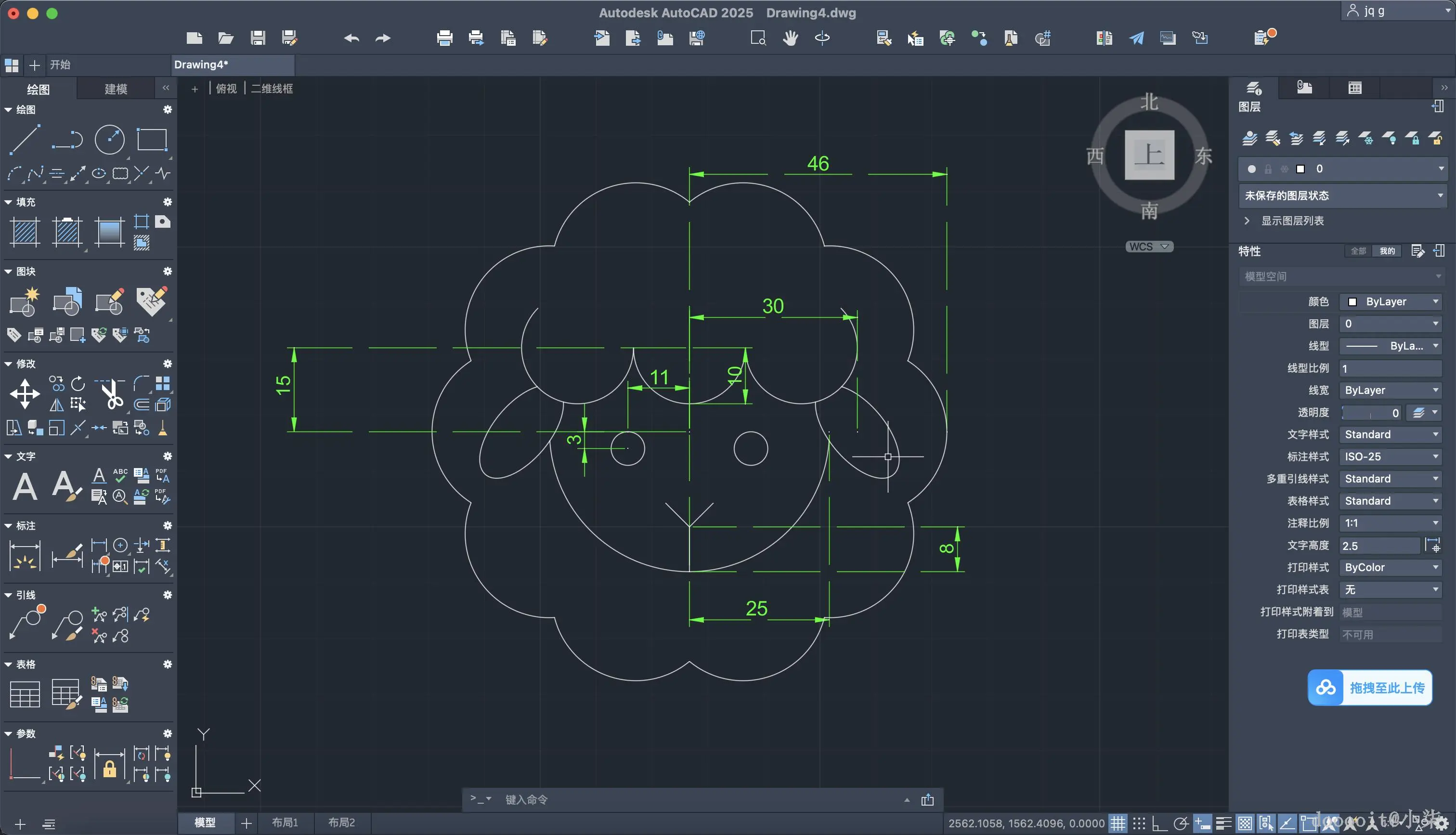

2. 最后输入命令tr 删除多余线条 如图3所示

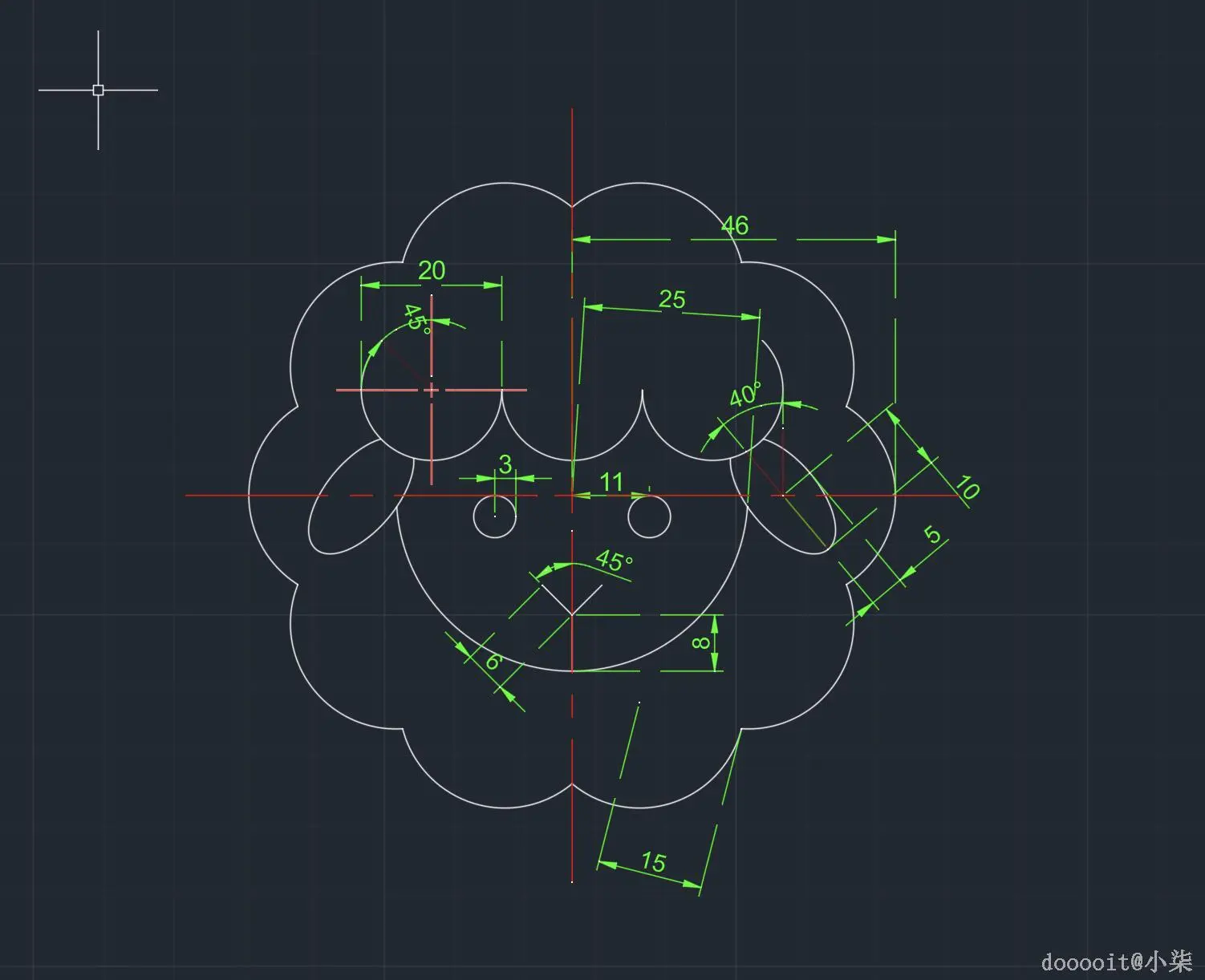

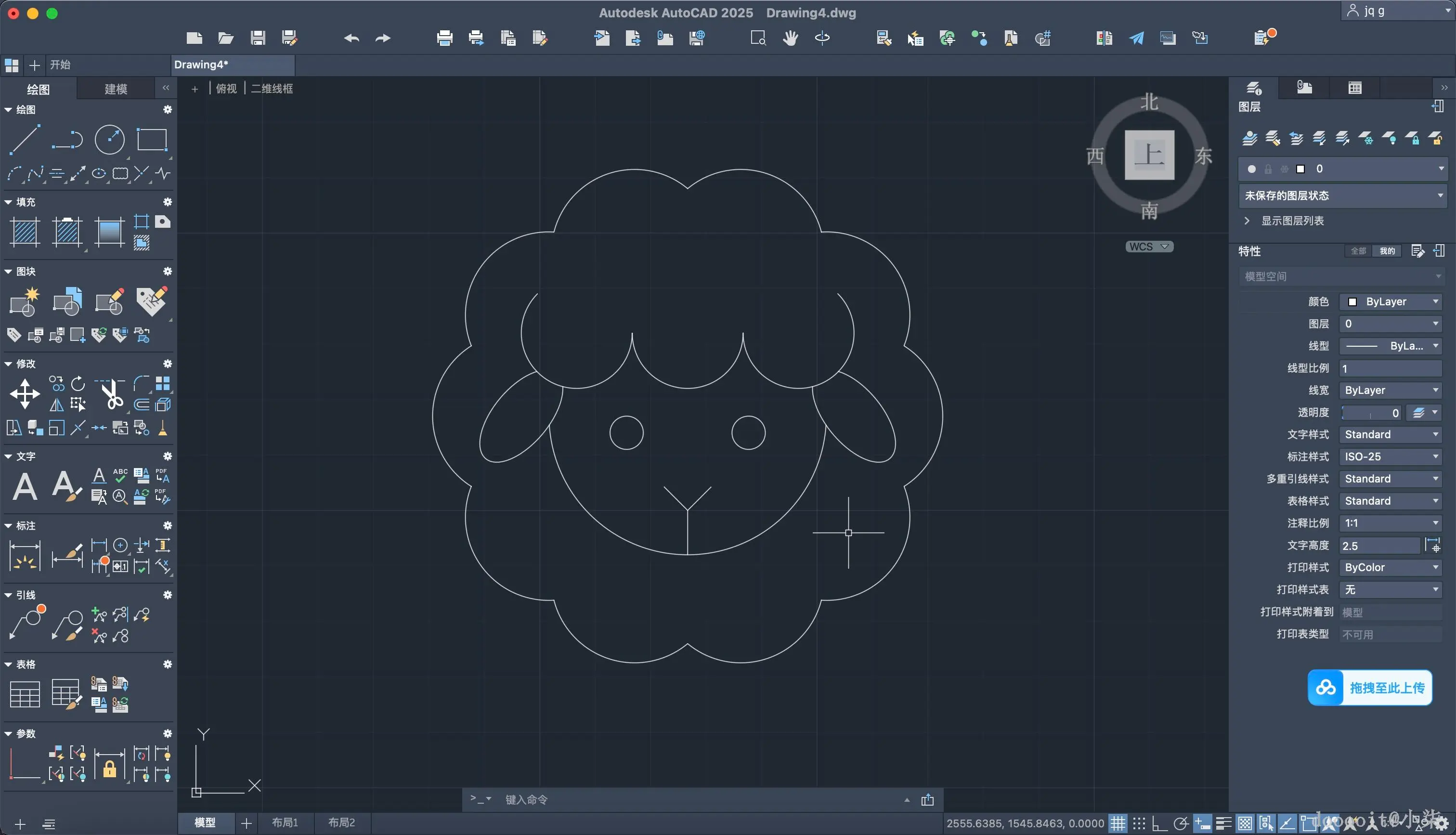

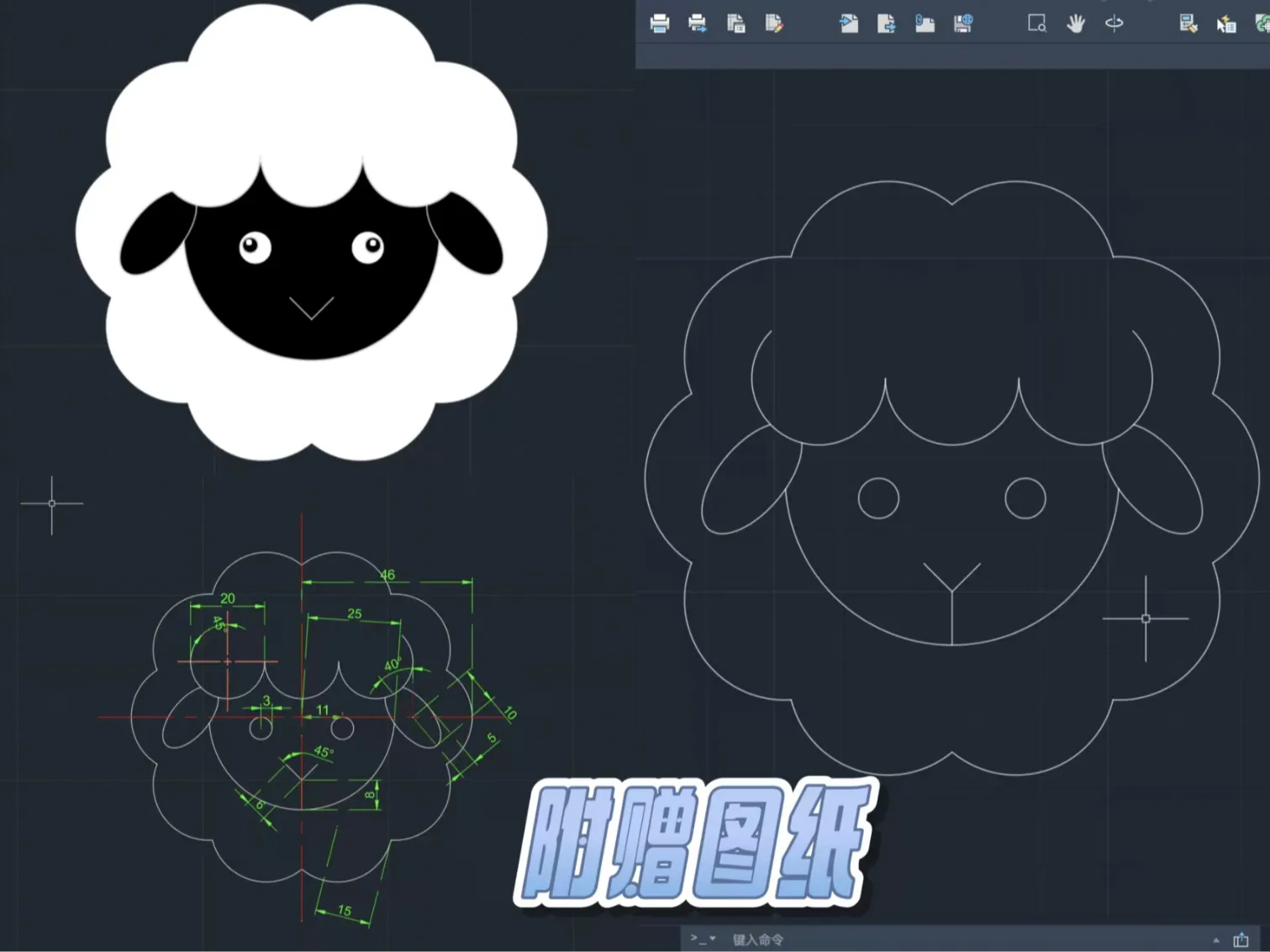

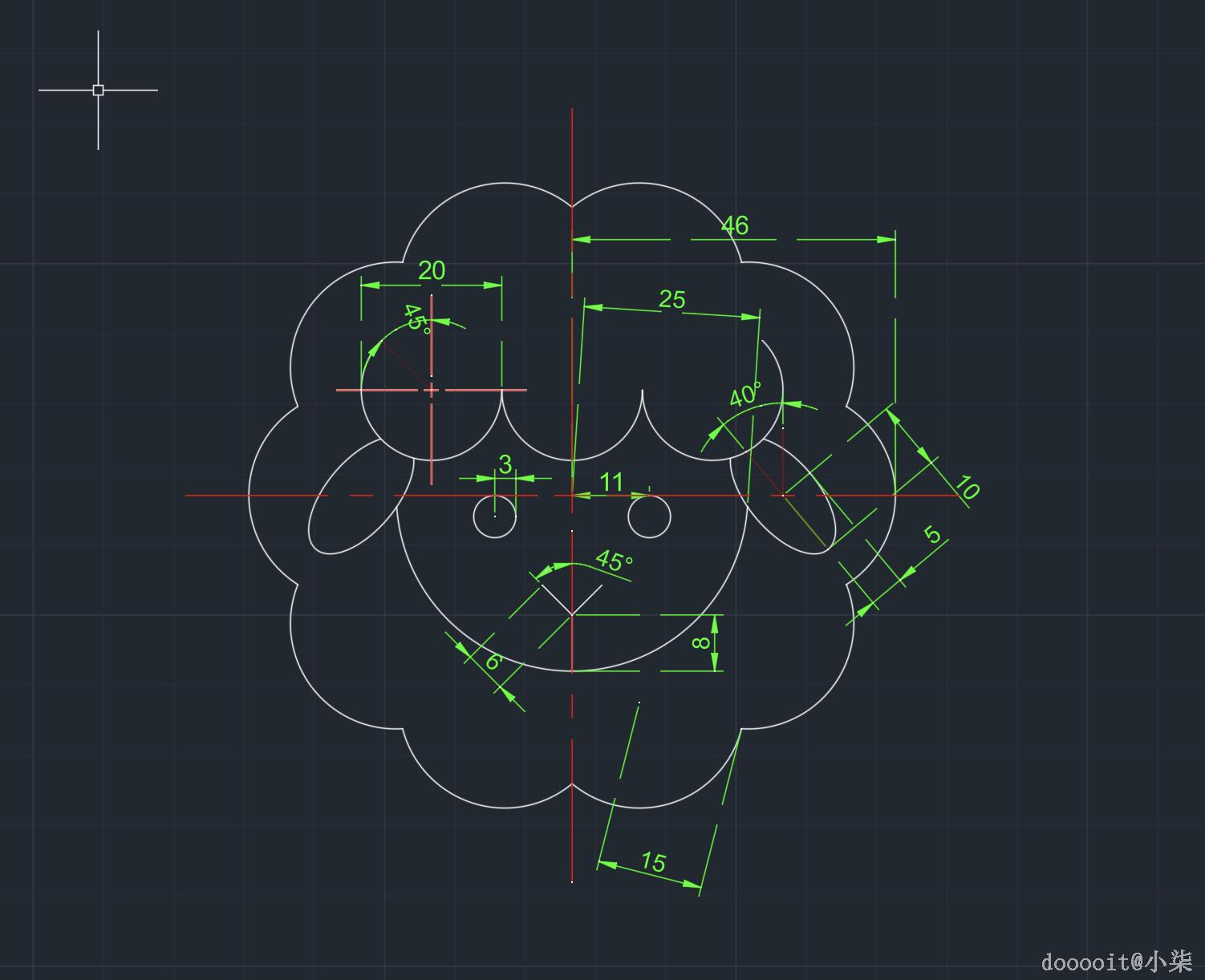

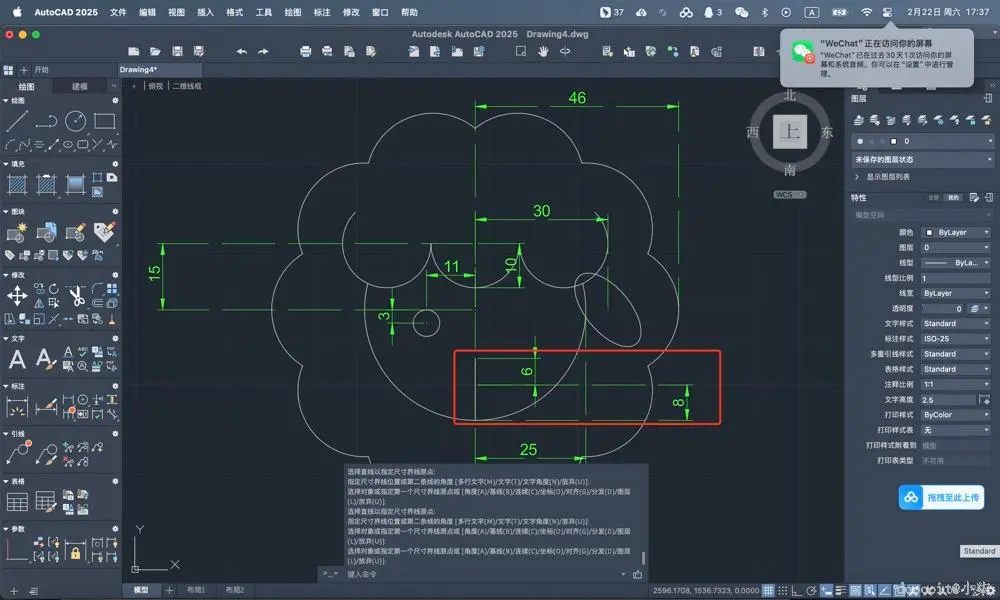

这样一只正经的羊就做好了 图2为标注的尺寸 图纸和我的羊都放附件了 大家自行取
